Steinberg S-MAX 550 S User manual

S-MAX 550 S
S-MAX 850 S
Instrukcja użytkowania
Pompa zanurzeniowa do wody
brudnej
1
Használati utasítás
Szennyvíz merülőszivattyú
8
Upute za uporabu
Crpka za zagađenu vodu
15
Упътване за употреба
Потъваща помпа за мръсна вода
22
Instructiuni de utilizare
Pompă imersă pentru apă murdară
29
Operating Instructions
Submersible dirty-water pump
36

Deklaracja zgodności WE
My, firma T.I.P. POLSKA Sp. z o.o., ul. Warszawska
164, 05-082 Latchorzew, oświadczamy niniejszym na
wyłączną odpowiedzialność, że niżej wymienione
produkty spełniają podstawowe wymagania opisanych
poniżej dyrektyw UE - oraz wszystkich ich zmian:
2014/35/EU, 2014/30/EU, 2011/65/EU.
EC declaration of conformity
We, T.I.P. POLSKA Sp. z o.o., ul. Warszawska 164,
05-082 Latchorzew, declare in our sole responsibility
that the products identified below comply with the basic
requirements imposed by the EU directives specified
below including all subsequent amendments:
2014/35/EU, 2014/30/EU, 2011/65/EU.
EU-Megfelelési nyilatkozat
A T.I.P. POLSKA Sp. z o.o., ul. Warszawska 164,
05-082 Latchorzew, saját felelelősségére kijelenti, hogy
az alább megjelölt termékek az alpvető biztonsági
követelményeknek és az itt felsorolt EU-irányelveknek -
és azok későbbi változatainak - megfelelnek:
2014/35/EU, 2014/30/EU, 2011/65/EU.
Declaraţie de conformitate CE
Noi, societatea T.I.P. POLSKA Sp. z o.o.,
ul. Warszawska 164, 05-082 Latchorzew, declarăm pe
răspunderea proprie că produsele enumerate mai jos
corespund exigenţelor esenţiale ale următoarelor
directive CE şi toate schimbăriilor care urmează:
2014/35/EU, 2014/30/EU, 2011/65/EU.
EU- izjava o sukladnosti
Mi, firma T.I.P. POLSKA Sp. z o.o., ul. Warszawska
164, 05-082 Latchorzew, izjavljujemo pod vlastitom
odgovornosti, da niže naznačeni proizvodi ispunjavaju
u daljnjem naznačene EU smjernice - i sve slijedeće
izmjene:
2014/35/EU, 2014/30/EU, 2011/65/EU.
Декларация за съответствие (ЕО)
Ние, фирма “Т.П.П. Технически промишлени
продукти” ГмбХ (T.I.P. POLSKA Sp. z o.o., ul.
Warszawska 164, 05-082 Latchorzew), декларираме
на собствена отговорност, че посочените по-долу
продукти изпълняват основните изисквания на
следните Директиви на ЕС - и на всички следващи
промени: 2014/35/EU, 2014/30/EU, 2011/65/EU.
EG-Konformitätserklärung
Wir, die Firma T.I.P. POLSKA Sp. z o.o.,
ul. Warszawska 164, 05-082 Latchorzew, erklären
unter alleiniger Verantwortung, dass die unten
genannten Produkte die grundlegenden Anforderungen
der nachfolgend aufgeführten EU-Richtlinien - und aller
nachfolgenden Änderungen - erfüllen:
2014/35/EU, 2014/30/EU, 2011/65/EU.
Art.:
Pompa zanurzeniowa
Submersible pump
Tauchpumpe
S-MAX 550 S
S-MAX 850 S
applied standards/ angewendete Normen:
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-1:2012 + A11:2014 + A13:2017
EN 60335-2-41:2003 + A1:2004 + A2:2010
EN 62233:2008
EN 50581:2012
Latchorzew, 11.06.2019
Tomasz Ziejewski
The technical documentation can be inspected at the below named person and the
below stated address
T.I.P. POLSKA sp. z o.o.
ul. Warszawska 164
05-082 Latchorzew
e-mail: [email protected]
Tel.: [phone]
Fax: [phone]
Steinberg-Germany und das Logo
sind Handelsmarken der
T.I.P. Technische Industrie Produkte GmbH

1
Szanowny Kliencie!
Gratulujemy zakupu nowego urządzenia firmy STEINBERG.
Produkt ten, jak wszystkie nasze wyroby, opracowano wg najnowszych osiągnięć techniki. Produkcja i montaż
niniejszego urządzenia są zgodne z nowoczesnymi rozwiązaniami techniki pomp, wykorzystano tu niezawodne
elektryczne, elektroniczne i mechaniczne podzespoły, które gwarantują wysoką jakość i długą żywotność nowo
zakupionego urządzenia.
Uważne zapoznanie się z instrukcją użytkowania pozwoli na pełne wykorzystanie możliwości technicznych
urządzenia. W załączniku instrukcji przedstawiono odpowiednie ilustracje.
Życzymy Państwu zadowolenia z nowo zakupionego urządzenia.
Spis treści
1. Ogólne wskazówki dotyczące bezpieczeństwa .............................................................................................. 1
2. Dane techniczne ............................................................................................................................................ 2
3. Zakres zastosowania pompy .......................................................................................................................... 2
4. Zakres dostawy .............................................................................................................................................. 2
5. Instalacja ........................................................................................................................................................ 3
6. Podłączenie pompy do sieci elektrycznej ....................................................................................................... 4
7. Uruchomienie ................................................................................................................................................. 4
8. Konserwacja i pomoc w przypadku zakłóceń pracy ....................................................................................... 5
9. Gwarancja ...................................................................................................................................................... 6
10. Zamawianie części zamiennych ..................................................................................................................... 7
11. Serwis ............................................................................................................................................................ 7
Załącznik: rysunki
1. Ogólne wskazówki dotyczące bezpieczeństwa
Proszę dokładnie przeczytać instrukcję użytkowania i zapoznać się z elementami obsługi i zasadami użycia
urządzenia. Nie ponosimy odpowiedzialności za uszkodzenie powstałe w wyniku niezastosowania się do
wskazówek i poleceń niniejszej instrukcji. Gwarancja nie obejmuje uszkodzeń będących wynikiem lekceważenia
zaleceń i wskazówek zawartych w niniejszej instrukcji, Zachowaj niniejszą instrukcję i przekaż ją wraz z
urządzeniem w przypadku jego dalszej sprzedaży.
Osoby, które nie zapoznały się z treścią instrukcji użytkowania urządzenia, nie mogą
z niego korzystać.
Pompa nie może być używana przez dzieci. Pompa może być obsługiwana przez
osoby o ograniczonej sprawności fizycznej, sensorycznej i umysłowej oraz osoby
nieposiadające dostatecznego doświadczenia i/lub wiedzy tylko pod nadzorem i pod
warunkiem, że zostały one poinstruowane na temat bezpiecznego użytkowania
urządzenia i że zrozumiały wynikające z tego zagrożenia. Dzieci nie mogą bawić się
tym urządzeniem. Trzymać urządzenie i przewód podłączający z dala od dzieci.
Z pompy nie można korzystać, jeżeli w wodzie przebywają ludzie lub zwierzęta.
Pompa musi być wyposażona w zabezpieczenie zaburzeń elektrycznych (wyłącznik
RCD) o parametrach nie przekraczających 30mA.
Nie można wymieniać przewodu przyłączeniowego tego urządzenia. W przypadku
uszkodzenia przewodu urządzenie należy zezłomować.
Prosimy odłączyć urządzenie od zasilania elektrycznego oraz przed czyszczeniem,
serwisowaniem i zmagazynowaniem odczekać, aż ostygnie.
Należy przestrzegać w szczególności wskazówek i ostrzeżeń oznaczonych następującymi znakami
ostrzegawczymi:
Zignorowanie tego ostrzeżenia wiąże się z zagrożeniem zdrowia użytkownika i jego
własności.
Nieprzestrzeganie niniejszej instrukcji związane jest z ryzykiem porażenia prądem
elektrycznym, które może doprowadzić do obrażeń u osób i/lub szkód materialnych.
Sprawdź, czy urządzenie nie uległo uszkodzeniu podczas transportu. W przypadku stwierdzenia uszkodzeń
należy bezzwłocznie, w terminie do 8 dni, powiadomić o tym sprzedawcę.
1

2
2. Dane techniczne
Modell
S-MAX 550 S
S-MAX 850 S
Napięcie sieciowe / częstotliwość
230 V~ / 50 Hz
230 V~ / 50 Hz
Moc znamionowa
550 Watt
850 Watt
Klasa ochronności
IP68
IP68
Przyłącze ciśnieniowe
Ø 50 mm (2“)
Ø 50 mm (2“)
Maksymalna ilość przetłaczanej cieczy (Qmax) 1)
14.000 l/h
20.000 l/h
Maksymalne ciśnienie
1,0 bar
1,0 bar
Maksymalna wysokość podnoszenia (Hmax) 1)
10 m
10 m
Maks. głębokość zanurzenia 
7 m
7 m
Maksymalna wielkość pompowanych substancji stałych
40 mm
40 mm
Maksymalna temperatura pompowanej cieczy (Tmax)
35 °C
35 °C
Maksymalna częstość rozruchów w ciągu godziny
30, rozłożona równomiernie
30, rozłożona równomiernie
Długość kabla przyłączeniowego
10 m
10 m
Wersja kabla
H07RN-F
H07RN-F
Waga (netto)
13,5 kg
15,3 kg
Minimalny poziom samozasysania (A) 2)
75 mm
75 mm
Minimalny poziom zasysania (B) 2)
40 mm
40 mm
Poziom uruchamiania (C) 2)
620 – 420 mm
620 – 420 mm
Poziom zatrzymywania (D) 2)
60 – 270 mm
60 – 270 mm
Wymiary (dł. x głęb. x wys.)
26 x 17 x 39 cm
25,5 x 21 x 44,5 cm
Numer artykułu
46030
46031
1)
2)
Podana wydajność maksymalna została ustalona z zachowaniem otwartego, w pełni swobodnego wylotu.
Dane w nawiasach dotyczą ilustracji zamieszczonych na końcu instrukcji użytkowania.
3. Zakres zastosowania pompy
Pompy zanurzeniowe do brudnej wody firmy STEINBERG to wysoce niezawodne pompy elektryczne do
tłoczenia czystej lub zabrudzonej wody zawierającej ciała stale o maksymalnej średnicy ziarna określonej w
tabeli „Dane techniczne”. Te produkty wysokiej jakości o przekonujących osiągach skonstruowano w celu
różnych zastosowań z zakresu odpompowywania i przepompowywania cieczy. Typowy zakres zastosowania
pomp zanurzeniowych do brudnej wody to wypompowywanie wody ze stawów, basenów i zbiorników, z dołów
ściekowych i szamb oraz usuwania skutków zalań i powodzi. Pompy zanurzeniowe do brudnej wody firmy
STEINBERG nadają się do trwałej i tymczasowej instalacji. Produkt ten jest przeznaczony do użytku prywatnego w
gospodarstwie domowym, a nie do celów komercyjnych lub przemysłowych, ani do pracy ciągłej w zamkniętym obiegu.
Pompa nie nadaje się do obsługi fontann domowych, akwariów, itp. Używając pompy w stawie należy
zabezpieczyć ją przed zasysaniem fauny stawowej.
Pompa nie nadaje się do pompowania słonej wody, cieczy palnych, żrących, wybuchowych
oraz innych cieczy stwarzających jakiekolwiek zagrożenie. Do pompowania nieczystości
ściekowych i fekaliów stosować wyłącznie model P 550 S-Max. Temperatura pompowanej
cieczy nie może przekraczać maksymalnej temperatury podanej w danych technicznych
urządzenia.
W pompie zastosowano środki smarowe, które mogą w przypadku niewłaściwego
użytkowania urządzenia lub jego uszkodzenia zanieczyścić pompowaną ciecz. Użyte smary
są biologicznie degradowane i nieszkodliwe dla zdrowia.
4. Zakres dostawy
Zakres dostawy niniejszego produktu obejmuje:
pompa z kablem przyłączenia, dwie złączki, Redukcja, instrukcja użytkowania.
Sprawdzić zakres dostawy pod kątem kompletności. W zależności od celu stosowania mogą być potrzebne inne
akcesoria (patrz rozdział „Instalacja“ oraz „Zamówienie części zamiennych“).
Jeśli to możliwe przechować opakowanie do upływu okresu gwarancyjnego. Materiał opakowaniowy utylizować
w sposób ekologiczny.
2

3

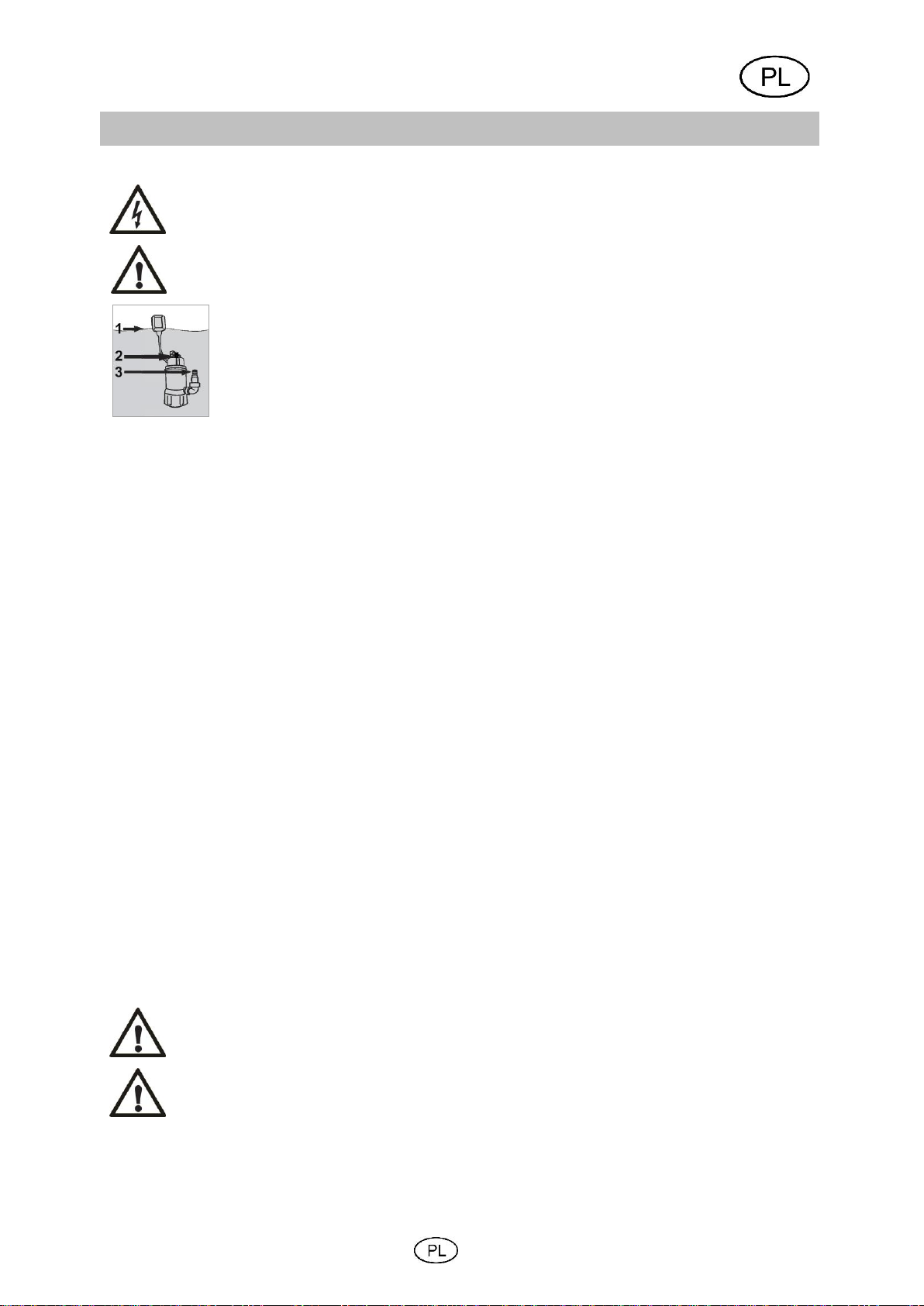

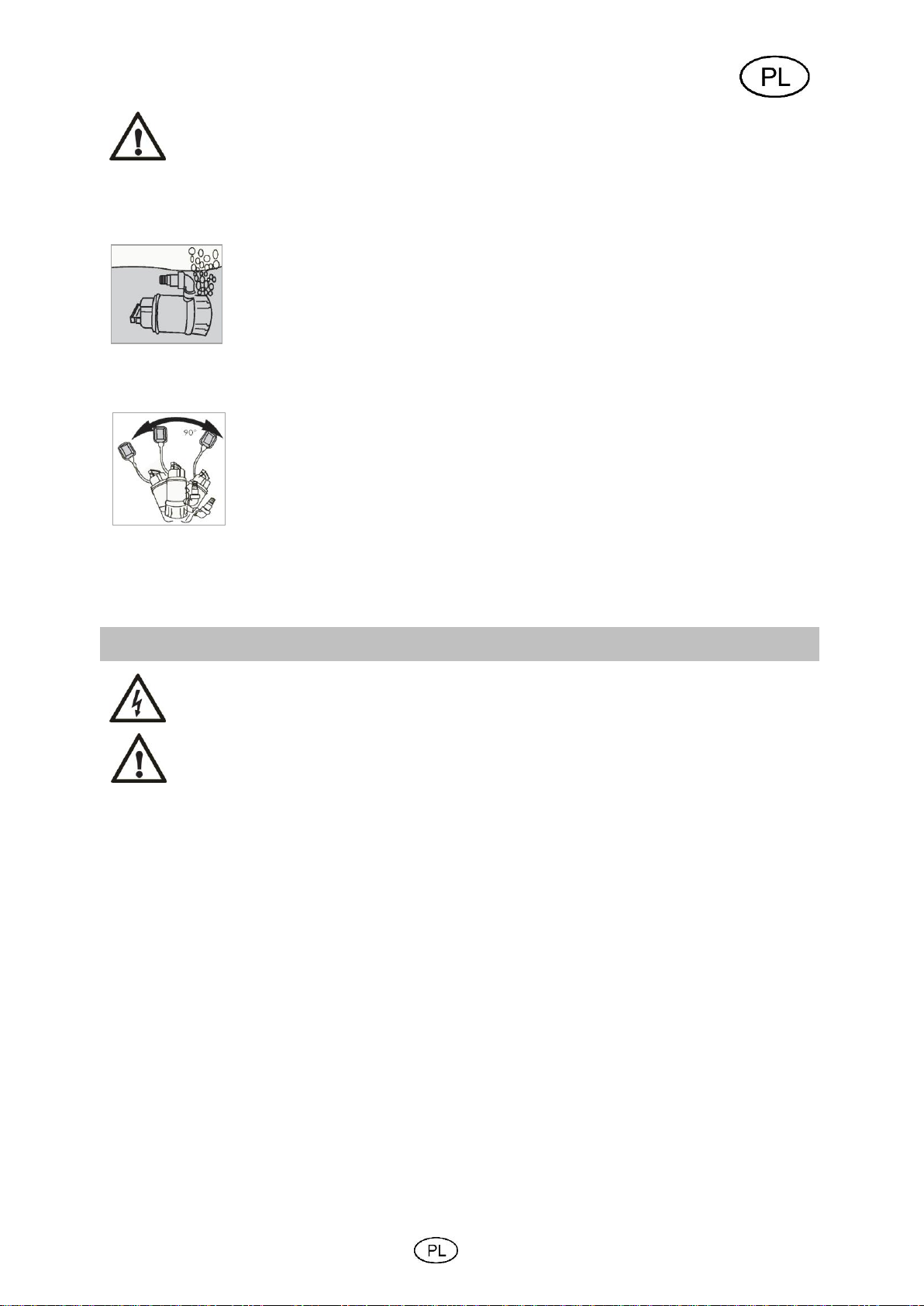

5. Instalacja
5.1. Ogólne wskazówki dotyczące instalacji
Do momentu całkowitego zakończenia instalacji nie wolno podłączać urządzenia do prądu.
Pompę oraz cały system przyłączeniowy należy chronić przed działaniem mrozu.
1
2
3
Podczas pracy pompa musi być zanurzona w wodzie, pływak w pozycji pionowej
Nie wolno regulować-odkręcać odpowietrznika.
Wąż podłączać wyłącznie do króćca - podłączenie węża.
Wszystkie przewody przyłączeniowe muszą być bezwzględnie szczelne. Nieszczelne przewody wpływają
negatywnie na wydajność pompy i mogą powodować poważne uszkodzenia. W razie konieczności należy
posłużyć się odpowiednim materiałem uszczelniającym gwarantującym wykonanie szczelnych połączeń.
Dokręcając śruby połączeń unikaj nadmiernej siły, która może doprowadzić do uszkodzeń.
Układając przewody rurowe zadbaj o to, by na pompę nie oddziaływał ciężar, drgania lub napięcia. Przewody
rurowe nie powinny być zagięte i wykazywać zmiennych kierunków nachylenia.
Zastosuj się do rysunków przedstawionych w załączniku do niniejszej instrukcji. Liczby i inne dane ujęte w
tekście w nawiasach odnoszą się do załączonych rysunków.
5.2. Instalacja tylko dla modelu PZ 600 INOX –poziomy i pionowy wylot pompy
Pompa do wody brudnej PZ 600 posiada zarówno poziomy jak i pionowy wylot pompy. W zależności od
wykorzystywanego w danej chwili wylotu, drugi dostępny wylot powinien pozostać zaślepiony.
5.3. Instalacja przewodu ciśnieniowego
Przewód ciśnieniowy transportuje przewidzianą ciecz na odcinku: pompa - miejsce poboru. W celu uniknięcia
strat ciśnienia zaleca się użycie przewodu ciśnieniowego o średnicy co najmniej równej średnicy przyłącza (1)
pompy. Jako przewodu ciśnieniowego należy użyć do tego zastosowania odpowiedniego, elastycznego węża –
przykładowo specjalnego węża odwadniającego. W celu ułatwienia instalacji do zestawu dołączono
dwuczęściowe, wielowymiarowe kolano (11) pozwalające na przyłączenie zewnętrznego gwintu o średnicy
33,25 mm (1 ”) i 47,80 mm (1 ˝ ”) lub przewodu elastycznego o średnicy 25 mm i 34 mm.
Dopasowując przewód tłoczny należy usunąć zbędne, węższe części wielowymiarowego elementu
przyłączeniowego odcinając je w odpowiednich punktach przecięcia (a, b). Można posłużyć się w tym celu
zwykłą piłką. Do przyłączenia do zewnętrznego gwintu o średnicy 47,80 mm (1 ˝ ”) należy posłużyć się kolanem
bez kształtki redukcyjnej. Przed założeniem na pompie wielowymiarowego elementu przyłączeniowego, należy
go w razie konieczności odpowiednio dopasować.
5.4. Instalacja stała pompy
W przypadku instalacji stałej sztywne rury doskonale sprawdzają się jako przewód tłoczny. Wykonując instalację
tego typu należy przewód tłoczny wyposażyć tuż za wyjściem pompy w zawór przeciwzwrotny zatrzymujący po
wyłączeniu pompy powracającą ciecz. W celu łatwiejszego przeprowadzania prac konserwacyjnych zaleca się
również instalację zaworu odcinającego za pompą i zaworem przeciwzwrotym. W przypadku demontażu pompy
rozwiązanie to umożliwia dzięki zamknięciu zaworu odcinającego zatrzymanie cieczy w przewodzie tłocznym.
5.5. Ustawienie wyłącznika pływakowego
Upewnij się, czy pompa wyłączy się, gdy obniży się poziom pompowanej wody, a wyłącznik
pływakowy osiągnie poziom zatrzymania pompy.
Podczas instalacji należy zapewnić wyłącznikowi pływakowemu swobodę ruchu.
3

4
Pompa wyposażona jest w wyłącznik pływakowy (2), który w zależności od poziomu pompowanej wody
automatycznie włącza lub wyłącza urządzenie. Pompa wyłączy się, gdy poziom wody osiągnie lub przekroczy
poziom zatrzymania. Natomiast, gdy poziom wody osiągnie lub przekroczy poziom uruchomienia, pompa wznowi
pracę. Poziom zatrzymania i uruchomienia pompy można ustawić regulując długość kabla (3) wyłącznika
pływakowego. Długość kabla ustawiamy na jego wyjściu (4) znajdującym się w uchwycie (5) pompy. Ważne jest
tu określenie długości swobodnego odcinka kabla sięgającego od wyjścia w uchwycie do wyłącznika
pływakowego. Wydłużając kabel zmniejszymy
poziom zatrzymania i zwiększymy poziom uruchomienia pompy. Natomiast skracając kabel zmniejszymy poziom
uruchomienia i zwiększymy poziom zatrzymania pompy.
W sytuacji gdy pompa ma wypompowywać wodę poniżej poziomu uruchomienia wyłącznik pływakowy należy
ustawić ręcznie do pożądanego poziomu. Jedynie w takim wypadku pracy pompy zostanie osiągnięty
deklarowany min. poziom wody po odpompowaniu. W trakcie takiej pracy pompy zaleca się ciągłą obserwację,
aby nie doprowadzić urządzenia do pracy na sucho.
5.6. Ustawianie pompy
Podczas ustawiania pompy należy uważać, by nie przekroczyć maksymalnej głębokości zanurzenia podanej w
tabeli „Dane techniczne”. Nie wolno również przekroczyć minimalnego poziomu samozasysania. W trakcie
późniejszej eksploatacji poziom wody będzie mógł być redukowany do minimalnego poziomu zasysania.
Ustaw pompę na twardym podłożu. Nie umieszczaj jej bezpośrednio na niestabilnych kamieniach lub piasku.
Ustawiając urządzenie zadbaj, by nie przewróciło się i nie zapadło w dno otworami zasysającymi (6). Należy
unikać zasysania piasku, mułu oraz podobnych frakcji. Do ustawiania, podnoszenia i przenoszenia pompy służy

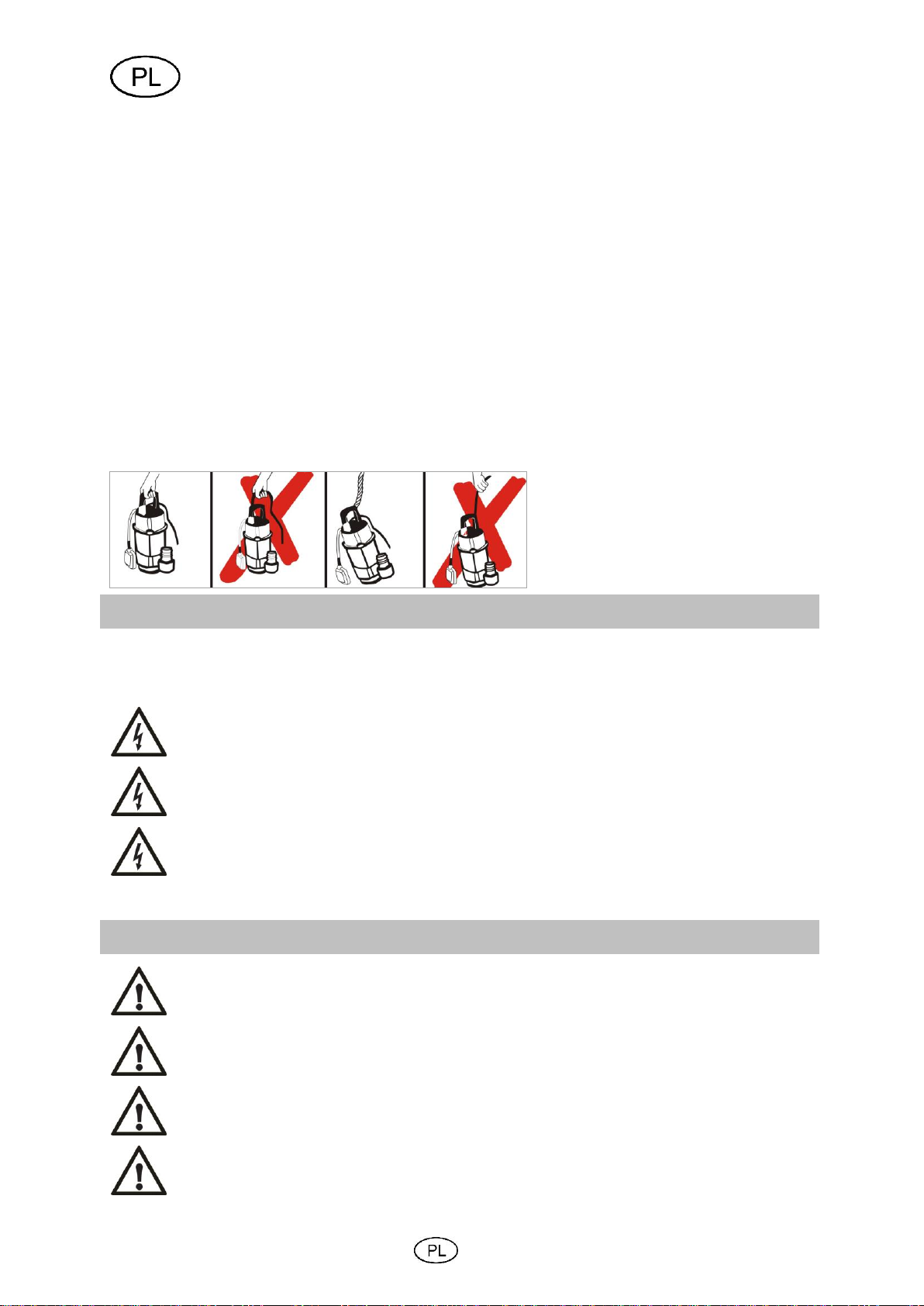

wyłącznie jej uchwyt. W przypadku konieczności opuszczenia pompy na dno i jej wyciągnięcia należy posłużyć
się odpowiednią linką zaczepianą o uchwyt
urządzenia. Do ustawiania, podnoszenia
lub przenoszenia pompy nie wolno w
żadnym razie używać węża tłocznego,
kabla zasilającego, ani kabla wyłącznika
pływakowego.
6. Podłączenie pompy do sieci elektrycznej
Urządzenie posiada kabel przyłączeniowy z wtyczką sieciową. W celu uniknięcia zagrożeń, zlecaj wymianę kabla
przyłączeniowego i wtyczki wyłącznie wykwalifikowanym elektrykom. Nigdy nie przenoś pompy trzymając jej za
kabel. Nie ciągnij również nigdy za kabel w celu wyciągnięcia wtyczki sieciowej z gniazdka. Chroń wtyczkę i
kabel przyłączeniowy przed działaniem wysokich temperatur, ostrymi brzegami i olejem.
Wartości podane w tabeli „Dane techniczne” muszą być zgodne z dostępnym napięciem
sieciowym. Osoba odpowiedzialna za instalację musi zapewnić, by przyłącze elektyczne
dysponowało uziemieniem spełniającym normy.
Przyłącze elektryczne musi być wyposażone w wysokoczuły wyłącznik ochronny prądowy:
∆ = 30 mA (niem. norma DIN VDE 0100-739).
Należy zastosować przedłużacz, którego przekrój (3 x 1,0 mm²) oraz gumowa osłona
odpowiadają przynajmniej przewodowi przyłączeniowemu urządzenia (patrz "Parametry
techniczne", wersja kabla) i który jest oznaczony odpowiednim skrótem zgodnie z normą
VDE. Wtyczka sieciowa oraz łączniki wtykowe muszą być zabezpieczone przed wodą
rozpryskową.
7. Uruchomienie
Podczas pracy pompy nie wolno przebywać osobom w wodzie.
Z pompy można korzystać wyłącznie w przedziale dopuszczalnych obciążeń podanym na
tabliczce znamionowej.
Należy unikać pracy pompy na sucho, tj. bez pompowania wody, ponieważ jej brak powoduje
przegrzanie urządzenia, co może doprowadzić to do poważnych uszkodzeń pompy.
Sprawdź, czy elektryczne połączenia wtykowe nie są narażone na ryzyko zalania.
4

5
Bezwzględnie zabrania się chwytania rękoma za otwór pompy, gdy jest podłączona do sieci
elektrycznej.
Skontroluj pompę przed każdym użyciem. Dotyczy to zwłaszcza kabla przyłączeniowego i wtyczki. Sprawdź, czy
wszystkie śruby są mocno dokręcone i czy wszystkie przyłącza znajdują się w nienagannym stanie. Nie wolno
używać uszkodzonej pompy. Należy ją wtedy oddać do specjalistycznego punktu serwisowego.
Przed każdym uruchomieniem pompy należy dokładnie sprawdzić, czy ustawiona jest stabilnie i bezpiecznie.
Odpowietrzyć pompę pod powierzchnią wody, w celu pozbycia się powietrza z komory
wirnika. Należy przechylić ją podczas pracy w prawo/lewo.
W celu uruchomienia urządzenia włóż wtyczkę przewodu zasilającego do gniazda prądu przemiennego o
wartości 230 V. Gdy poziom wody osiągnie lub przekroczy poziom uruchomienia urządzenia, pompa natychmiast
ruszy.
Sprawdzić czy włącznik pływakowy jest w pozycji pionowej (uniesiony do góry, dopiero w tej
pozycji pompa się załączy).
W celu zakończenia pracy wyciągnij wtyczkę przewodu zasilającego z gniazda elektrycznego.
Pompy elektryczne serii STEINBERG posiadają zintegrowany termiczny bezpiecznik silnika. W przypadku
przeciążenia silnik wyłączy się samoczynnie i włączy się ponownie, gdy odzyska
odpowiednią temperaturę. Ewentualne przyczyny zakłóceń pracy i wskazówki dotyczące ich usunięcia opisano w
ustępie „Konserwacja i pomoc w przypadku zakłóceń pracy”.
8. Konserwacja i pomoc w przypadku zakłóceń pracy
Przed rozpoczęciem prac konserwacyjnych odłącz pompę od zasilania elektrycznego. W
przypadku nieodciętego dopływu prądu zachodzi m. in. niebezpieczeństwo niezamierzonego
uruchomienia pompy.
Nie odpowiadamy za uszkodzenia spowodowane niefachowymi próbami naprawy urządzenia.
Szkody będące następstwem niefachowych prób naprawy pompy powodują wygaśnięcie
gwarancji.
Zachowanie wymaganych warunków pracy urządzenia i używanie go zgodnie z przeznaczeniem zmniejsza
ryzyko ewentualnych zakłóceń pracy oraz przyczynia się do wydłużenia żywotności pompy. Zanieczyszczenia o
właściwościach ściernych w pompowanej cieczy (np. piasek) przyspieszają naturalne zużycie części obniżając
sprawność pompy.
Urządzenie użytkowane we właściwy sposób nie wymaga konserwacji. W razie konieczności zaleca się
oczyszczenie części hydraulicznych ze złogów i zanieczyszczeń. Czyszczenie można przeprowadzić za pomocą
odwrotnego przepłukania pompy strumieniem wody wprowadzonego wężem przez przyłącze tłoczne pompy. W
celu usunięcia przylegających zabrudzeń należy zdjąć podstawę pompy (8) odkręcając wcześniej śruby
znajdujące się na spodzie pompy. Demontaż i wymianę innych części należy powierzać zakładowi
produkcyjnemu lub autoryzowanym punktom serwisowym – pozwoli to na wyeliminowanie związanych z tym
potencjalnych zagrożeń.
W przypadku wystąpienia mrozów zamarzająca woda znajdująca się w pompie może spowodować poważne
uszkodzenia, dlatego w przypadku temperatur minusowych należy wyjąć pompę z pompowanej cieczy i
całkowicie opróżnić. Pompę należy przechowywać w miejscu suchym i nienarażonym na działanie mrozu.
W przypadku wystąpienia zakłóceń pracy sprawdź najpierw, czy nie wynika to z nieprawidłowej obsługi
urządzenia lub innej przyczyny niezwiązanej z defektem urządzenia - np. przerwa w dostawie prądu.
W poniższym zestawieniu przedstawiono kilka możliwych zakłóceń w pracy urządzenia, ich prawdopodobne
przyczyny i wskazówki ich usunięcia. Podane działania zaradcze można przeprowadzać jedynie po odłączeniu
urządzenia od źródła prądu. Jeżeli nie uda ci się samemu usunąć zakłócenia, zwróć się o pomoc do punktu
serwisowego lub skontaktuj się ze sprzedawcą. Naprawy urządzenia należy powierzać wyłącznie
wykwalifikowanemu personelowi. Pamiętaj, że szkody powstałe w wyniku niefachowych prób naprawy
urządzenia powodują wygaśnięcie całej gwarancji. Firma nie ponosi w takich przypadkach odpowiedzialności za
powstałe szkody.
5

6
Zakłócenie w pracy
Prawdopodobna przyczyna
Usunięcie
1. Pompa nie tłoczy cieczy.
Silnik nie pracuje
1. Brak napięcia.
2. Włączyło się termiczne zabezpieczenie
silnika.
3. Kondensator jest uszkodzony.
4. Blokada wirnika.
5. Uszkodzenie wyłącznika pływakowego.
1. Sprawdzić urządzeniem zgodnym z GS,
czy jest napięcie (przestrzegać zasad
bezpieczeństwa!). Sprawdzić, czy wtyczka
jest prawidłowo włożona.
2. Odłącz pompę od sieci elektrycznej.
Poczekaj, aż system ostygnie i usuń
przyczynę.
3. Skontaktuj się z punktem serwisowym.
4. Odblokować wirnik.
5. Skontaktuj się z punktem serwisowym.
2. Silnik pracuje, ale pompa nie
tłoczy cieczy.
1. Zatkane otwory zasysające ciecz.
2. Zatkany przewód tłoczny.
3. Wniknięcie powietrza do obudowy pompy.
4. Przekroczono minimalny poziom
zasysania; ewentualnie złe ustawnie
wyłącznika pływakowego, ograniczenie
swobody ruchu lub uszkodzenie.
5. Ewentualnie blokada lub uszkodzenie
zamontowanego zaworu
przeciwzwrotnego.
1. Odetkaj pompę lub/i otwory zasysające.
2. Odetkaj pompę lub/i otwory zasysające.
3. Uruchom kilkakrotnie pompę, by pozbyć
się całego powietrza.
4. Pamiętaj, by nie przekroczyć minimalnego
poziomu zasysania; w razie konieczności
należy właściwie ustawić wyłącznik
pływakowy, ewentualnie umożliwić
swobodę jego ruchów; w przypadku
uszkodzenia wyłącznika pływakowego
skontaktuj się z autoryzowanym punktem
serwisowym.
5. Odblokuj zawór przeciwzwrotny lub
wymień go, jeżeli jest uszkodzony.
3. Pompa przez chwilę pracuje i
zatrzymuje się wyłączona
bezpiecznikiem termicznym
silnika.
1. Elektryczne przyłącze nie odpowiada
danym podanym na tabliczce
znamionowej.
2. Pompa lub otwory zasysające ciecz
zatkane ciałami stałymi.
3. Ciecz jest za gęsta.
4. Temperatura cieczy jest zbyt wysoka.
5. Suchy bieg pompy.
1. Skontrolować urządzeniem zgodnym z GS
napięcie na przewodach kabla
przyłączeniowego (przestrzegać zasad
bezpieczeństwa!).
2. Odetkaj pompę lub/i otwory zasysające.
3. Pompa nie nadaje się do tłoczenia cieczy.
W razie konieczności należy rozrzedzić
ciecz.
4. Należy uważać, by temperatura
pompowanej cieczy nie przekroczyła
maksymalnej dopuszczalnej wartości.
5. Usunąć przyczyny suchego biegu.
4. Przerwy w działaniu lub
nieregularna praca pompy.
1. Ciała stałe hamują ruch wirnika.
2. Patrz punkt. 3.3.
3. Patrz punkt. 3.4.
4. Napięcie znamionowe poza granicą
tolerancji.
5. Uszkodzony silnik lub wirnik.
1. Usuń ciała stałe.
2. Patrz punkt. 3.3.
3. Patrz punkt. 3.4.
4. Sprawdzić zgodność napięcia sieciowego
z napięciem podanym na tabliczce
znamionowej pompy.
5. Skontaktuj się z punktem serwisowym.
5. Pompa przepompowuje zbyt
małą ilość wody.
1. Patrz punkt. 2.1.
2. Patrz punkt. 2.2.
3. Zużyty wirnik.
1. Patrz punkt. 2.1.
2. Patrz punkt. 2.2.
3. Skontaktuj się z punktem serwisowym.
6. Pompa nie włącza się lub nie
wyłącza się.
1. Ograniczona swoboda ruchów wyłącznika
pływakowego.
2. Źle ustawiono wyłącznik pływakowy.
3. Uszkodzenie wyłącznika pływakowego.
1. Zapewnij swobodę ruchu wyłącznika
pływakowego.
2. Ustaw prawidłowo wyłącznik pływakowy.
3. Skontaktuj się z punktem serwisowym.
9. Gwarancja
Niniejsze urządzenie wyprodukowano i sprawdzono wg najnowocześniejszych metod. Sprzedawca udziela
gwarancję obejmującą jakość materiału i nienaganność wykonania zgodnie z przepisami prawnymi
obowiązującymi w kraju zakupu urządzenia. Gwarancja rozpoczyna się w dniu zakupu. Opiera się na
następujących warunkach:
W okresie obowiązywania gwarancji usunięciu podlegają wszystkie błędy wynikające z wad materiału lub błędów
produkcyjnych. Reklamację należy zgłosić natychmiast po stwierdzeniu usterki.
Roszczenie gwarancyjne wygasa w przypadku ingerencji przez sprzedawcę lub osoby trzecie. Gwarancja nie
obejmuje uszkodzeń spowodowanych niewłaściwym obchodzeniem się z urządzeniem, nieprawidłową obsługą,
błędnym ustawieniem i przechowywaniem, niefachową instalacją, siłą wyższą lub pozostałymi zewnętrznymi
czynnikami.
Gwarancja nie obejmuje części podlegających naturalnemu zużyciu (np. wirnik, uszczelnienia pierścieniem
ślizgowym).
6

7
Wszystkie części wykonano z największą starannością z materiałów wysokiej jakości mając na celu długą
żywotność urządzenia. Naturalne zużycie części zależy od sposobu i częstotliwości użytkowania pompy oraz od
przeprowadzanych prac konserwacyjnych. Przestrzeganie wskazówek dotyczących instalacji i konserwacji
urządzenia podanych w niniejszej instrukcji zasadniczo przyczynia się do wydłużenia żywotności części
podlegających naturalnemu zużyciu.
W przypadku zgłoszenia reklamacji zastrzegamy sobie prawo do naprawy uszkodzonych części, bądź wymiany
części lub całego urządzenia. Wymienione części przechodzą na naszą własność.
Wyklucza się roszczenia o wypłacenie odszkodowania, o ile szkoda nie została wyrządzona celowo lub przez
rażące niedbalstwo producenta.
Gwarancja nie uprawnia do roszczeń innego typu. Podstawę uznania gwarancji stanowi przedłożenie przez
kupującego potwierdzenia zakupu. Potwierdzenie gwarancji ważne jest jedynie w kraju, w którym dokonano
zakupu urządzenia.
Szczególne wskazówki:
1. Jeżeli urządzenie nie będzie prawidłowo działać, sprawdź najpierw, czy powodem tego stanu nie jest błąd w
obsłudze urządzenia lub inna przyczyna niezwiązana z uszkodzeniem urządzenia.
2. Wysyłając lub zanosząc uszkodzone urządzenie do naprawy, dołącz do niego koniecznie następujące
dokumenty:
− Dowód zakupu
− Opis zaistniałego uszkodzenia (możliwie dokładny opis umożliwi sprawne rozpatrzenie reklamacji).
3. Przed dostarczeniem uszkodzonego urządzenia do naprawy, usuń wszystkie elementy dodane do
oryginalnego urządzenia. Nie ponosimy odpowiedzialności za brak takich elementów po dokonaniu naprawy
urządzenia.
10.Zamawianie części zamiennych
Najszybszą, najprostszą i najbardziej korzystną metodą zamawiania części zamiennych jest złożenie
zamówienia elektronicznie. Polecamy Państwu również bezpośredni kontakt z naszym biurem obsługi sprzedaży:
tel. [phone], e-mail: [email protected]
11.Serwis
W przypadku zgłoszeń reklamacyjnych lub /i napraw pogwarancyjnych prosimy zwracać bezpośrednio do:
Dystrybutor:
T.I.P. Polska Sp. z o.o.
ul. Warszawska 164, 05-082 Latchorzew
Polska
Tel.: [phone]
e-mail: [email protected]
Serwis:
PPHU TECH-MIG
ul. Kaczorowa 26A, 03-046 Warszawa
Polska
Tel.: [phone]
e-mail: [email protected]
W razie potrzeby aktualną instrukcję obsługi w formie pliku pdf można zamówić wysyłając zapytanie na adres e-
mail: [email protected].
Dotyczy tylko krajów UE
Zakaz utylizacji zużytego sprzętu razem z odpadami domowymi!
Zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i
elektronicznego, oraz dostosowaniem jej do prawa krajowego, zużyte urządzenia elektryczne
nie mogą być usuwane w formie nieposortowanych odpadów z gospodarstw domowych. Zużyty
sprzęt elektryczny należy oddać do odpowiednich bezpłatnych punktów zbiorczych. Informacje
w tym zakresie można uzyskać kontaktując się z lokalnym punktem utylizacji odpadów lub
przedstawicielami władz lokalnych.
7

1
Kedves vásárló,
Gratulálunk új STEINBERG berendezése megvásárlásához!
Mint termékeink mindegyike, ez is a legújabb műszaki ismereteket alapul véve készült. A gép gyártása és
összeszerelése is a legmodernebb szivattyú technika alapján történt, a legmegbízhatóbb villamos illetve
elektronikus alkatrészek felhasználásával, így garantált új szerzeményének magas minősége és hosszú
élettartama.
Azért, hogy minden műszaki előnyt élvezhessen, olvassa át gondosan a használati utasítást. A magyarázó ábrák
a használati utasítás végén, a mellékletben találhatók.
Sok örömet kívánunk az új berendezéshez.
Tartalomjegyzék
1. Általános biztonsági útmutatók ...................................................................................................................... 1
2. Műszaki adatok .............................................................................................................................................. 2
3. Alkalmazási terület ......................................................................................................................................... 2
4. Szállítási tartalom ........................................................................................................................................... 2
5. Telepítés ........................................................................................................................................................ 3
6. Villamos csatlakozás ...................................................................................................................................... 4
7. Üzembe helyezés .......................................................................................................................................... 4
8. Karbantartás és segítség üzemzavarok esetén ............................................................................................. 5
9. Garancia ........................................................................................................................................................ 6
10. Alkatrészek rendelése .................................................................................................................................... 7
11. Szerviz ........................................................................................................................................................... 7
Melléklet: ábrák
1. Általános biztonsági útmutatók
Olvassa el gondosan ezt a használati utasítást és ismerkedjen meg a kezelőelemekkel és a termék
rendeltetésszerű használatával. Nem felelünk olyan károkért, amelyek a használati utasítás előírásainak és
útmutatásainak figyelmen kívül hagyása miatt következnek be. A használati utasítás előírásainak és
útmutatásainak figyelmen kívül hagyása miatt bekövetkezett károk nem esnek a garancia alá. Jól őrizze meg ezt
a használati utasítást és a készülék továbbadása esetén mellékelje.
A jelen használati útmutató tartalmát nem ismerő személyek ezt a készüléket nem
használhatják.
Gyermekek nem használhatják a szivattyút. A szivattyút korlátozott fizikai, érzékelési
vagy szellemi tulajdonságokkal rendelkező személyek, illetve csekély tapasztalattal
és/vagy tudással rendelkező személyek is használhatják, ha valaki felügyeli őket,
vagy a készülék biztonságos használatára és az ebből fakadó veszélyekre
vonatkozó útmutatásokat kapnak. Gyermekek ne játsszanak a készülékkel. Tartsa
gyermekektől távol a készüléket és csatlakozóvezetékét.
A szivattyú nem használható, ha emberek vagy állatok tartózkodnak a vízben.
A szivattyúnak rendelkeznie kell egy maximum 30 mA névleges áramerősségű
hibaáram-védőkapcsolóval (RCD/FI-kapcsoló).
A készülék hálózati csatlakozóvezetékét nem lehet lecserélni. A vezeték sérülése
esetén selejtezze le a készüléket.
Tisztitas, karbantartas es tarolas előtt valassza le a keszuleket az aramellatasrol es
hagyja lehűlni azt.
Az alábbi szimbólumokkal jelzett utasításokra és megállapításokra különösen figyelemmel kell lenni:
Ennek az utasításnak a figyelmen kívül hagyása személyi sérüléseket és/vagy anyagi károkat
okozhat.
Ezen utasítás figyelmen kívül hagyása áramütés veszélyével jár, ami személyi sérülést
és/vagy anyagi károsodást okozhat.
Ellenőrizze a készüléket szállítási károsodások miatt. Kár esetén a kiskereskedőt haladéktalanul – de legkésőbb
a vásárlás dátumától számított 8 napon belül - értesíteni kell.
8

2
2. Műszaki adatok
Modell
S-MAX 550 S
S-MAX 850 S
Hálózati feszültség / frekvencia
230 V~ / 50 Hz
230 V~ / 50 Hz
Névleges teljesítmény
550 Watt
850 Watt
Védelmi fokozat
IP68
IP68
Nyomóoldali csatlakozás
Ø 50 mm (2“)
Ø 50 mm (2“)
Max. átfolyás (Qmax) 1)
14.000 l/h
20.000 l/h
Max. nyomás
1,0 bar
1,0 bar
Max. emelőmagasság (Hmax) 1)
10 m
10 m
Max. bemerülési mélység 
7 m
7 m
A szállított szilárd szemcsék max. mérete
40 mm
40 mm
A szivattyúzott folyadék max. hőmérséklete (Tmax)
35 °C
35 °C
Max. indítási gyakoriság óránként
30, egyenletesen elosztva
30, egyenletesen elosztva
A csatlakozókábel hosszúsága
10 m
10 m
Csatlakozókábel típusa
H07RN-F
H07RN-F
Súly (nettó)
13,5 kg
15,3 kg
Min. önfelszívási szint (A) 2)
75 mm
75 mm
Min. leszívási szint (B) 2)
40 mm
40 mm
Indítási szint (C) 2)
620 – 420 mm
620 – 420 mm
Kikapcsolási szint (D) 2)
60 – 270 mm
60 – 270 mm
Méretei (hossz. x mélység x magasság)
26 x 17 x 39 cm
25,5 x 21 x 44,5 cm
Cikkszám
46030
46031
1)
2)
Az értékeket szűkítés nélküli akadálytalan be- és kiömlés mellett határoztuk meg
A zárójelben levő adatok a használati utasítás végén található ábrákra vonatkoznak.
3. Alkalmazási terület
A STEINBERG szennyvizes merülőszivattyúi nagyon hatékony villamos szivattyúk tiszta vagy olyan szennyezett
víz szállítására, amely a műszaki adatokban megadott maximális nagyságú szilárdtest részecskéket tartalmaz.
Ezeket a meggyőző teljesítményadatokkal rendelkező értékes termékeket a vízmentesítés sokféle céljára és
folyadékok átszivattyúzására fejlesztették ki.
A szennyvíz-merülőszivattyúk tipikus alkalmazási területei: tavak, medencék, készlettartályok, szennyvíz gödrök
ürítése, valamint a víztelenítés vészhelyzetben például árvíz vagy áradás következtében.
A STEINBERG szennyvizes merülőszivattyúi fix vagy ideiglenes telepítésre alkalmasak.
Ez a termék magán, háztartási használatra alkalmas, ipari célokra vagy tartós keringtető üzemre nem.
A szivattyú nem alkalmas asztali kutakban, akváriumokban és hasonló helyeken való üzemeltetésre.
Tóban való használat során adott esetben intézkedéseket kell tenni, hogy a tó lakóit fel ne szippantsa.
A szivattyú nem alkalmas sósvíz, fekália, gyúlékony, maró hatású, robbanékony vagy más veszélyes
folyadék szállítására. A szállított folyadék hőmérséklete nem lépheti túl a műszaki adatok között
megadott legmagasabb hőmérsékletet.
A szivattyúhoz kenőanyagokat használnak, amelyek szakszerűtlen alkalmazás esetén vagy a
készülék károsodásakor a szállított folyadékot szennyezhetik. A használt kenőanyagok biológiailag
lebonthatók és egészségügyi szempontból ártalmatlanok.
4. Szállítási tartalom
A termék szállítási tartalma az alábbiakat foglalja magában:
Egy szivattyú csatlakozókábellel, két csatlakozódarab, egy szűkítő csatlakozóidom, egy használati utasítás.
Ellenőrizze a szállítási tartalom hiánytalanságát. Felhasználási céltól függően további tartozékok is szükségesek
lehetnek (lásd a „Telepítés“ és a „Tartalékalkatrészek rendelése“ c. fejezetet).
A csomagolást lehetőség szerint a garanciális időszak végéig őrizze meg. A csomagolóanyagokat a
környezetvédelmi szempontok figyelembevételével kell ártalmatlanítani.
9

3

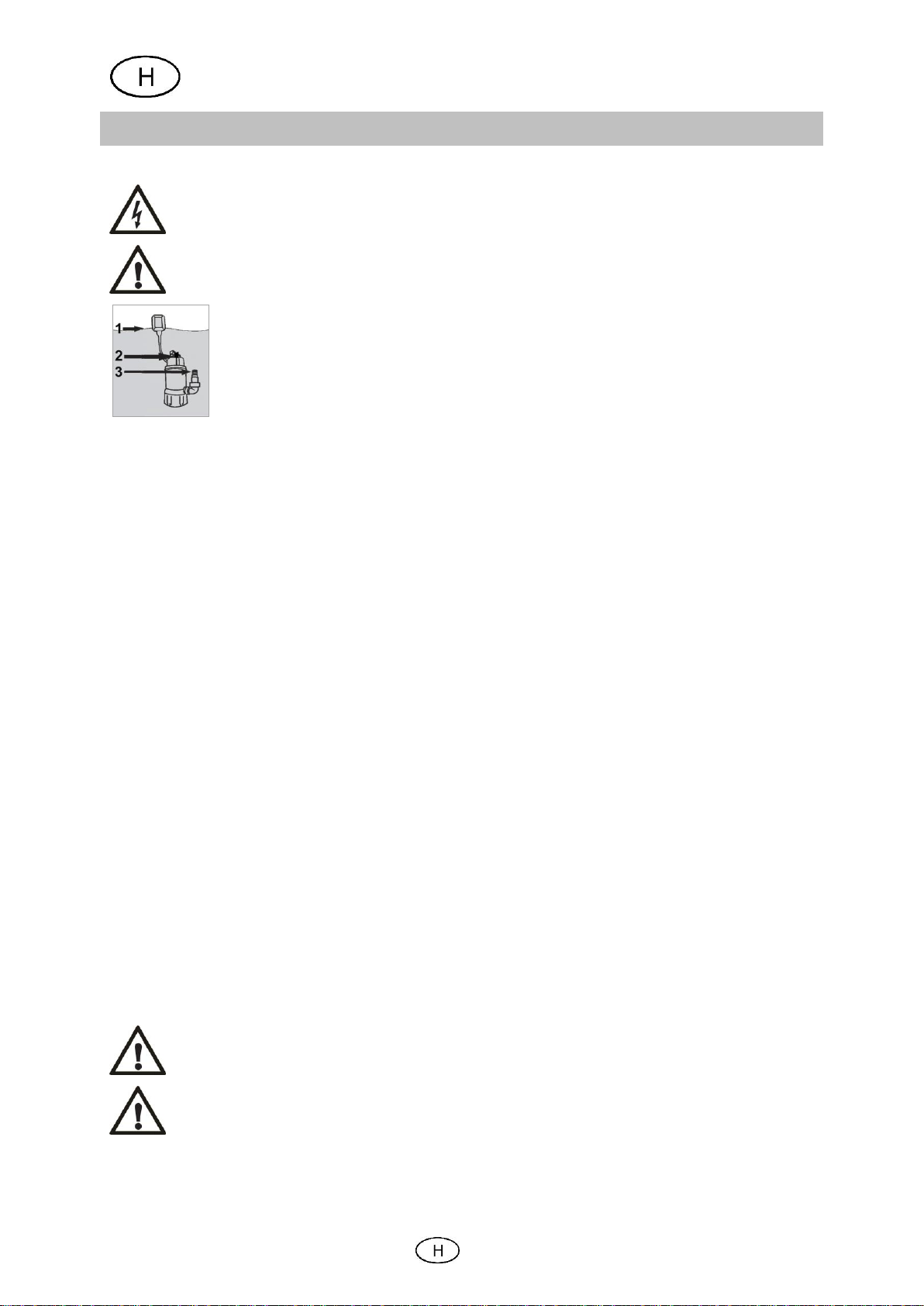

5. Telepítés
5.1. Általános útmutatók a telepítéshez
A készüléket a telepítés időtartama alatt nem szabad a villamos hálózatra csatlakoztatni.
A szivattyút és a teljes csatlakozási rendszerét védeni kell a fagytól.
1
2
3
Működés közben a szivattyúnak teljes egészében a vízszint alatt kell lennie.
Az egyes készülékeken előforduló légtelenítőszelepet nem szabad lecsavarozni vagy
átállítani.
A vízelvezető tömlőt ajánlatos csak a csatlakozóívnél rögzíteni.
Minden csatlakozó tömlőnek teljesen tömítettnek kell lennie, mert a tömítetlen tömlők a szivattyú teljesítményét
károsan befolyásolják, és jelentős károkat okozhatnak. Adott esetben használjon alkalmas szigetelőanyagot,
hogy a szerelés légmentesen történjen.
A csavarozások megfeszítésénél kerülje a túlzott erőkifejtést, mert károsodásokat okozhat.
A csatlakozó tömlők elhelyezésénél ügyeljen arra, hogy súly, valamint rezgések vagy feszültségek ne hassanak a
szivattyúra. Ezenkívül a csatlakozó tömlők ne törjenek meg és ellenirányú esés ne lépjen fel.
Minden csatlakozó tömlőnek teljesen tömítettnek kell lennie, mert a tömítetlen tömlők a szivattyú teljesítményét
károsan befolyásolják, és jelentős károkat okozhatnak. Adott esetben használjon alkalmas szigetelőanyagot,
hogy a szerelés légmentesen történjen.
Kérjük, vegye figyelembe a használati utasítás végén mellékletben található ábrákat is. Azok a számok és más
adatok, amelyek az alábbi leírásokban zárójelben vannak megadva, ezekre az ábrákra vonatkoznak.
5.2. A nyomóvezeték telepítése
A nyomóvezeték szállítja a folyadékot, amelyet szállítani kell, a szivattyútól a kiemelés helyéig. Az áramlási
veszteségek elkerülésére ajánlatos olyan nyomóvezeték használata, amelynek ugyanolyan az átmérője, mint a
szivattyú nyomáscsatlakozásának (1)
Nyomótömlőként erre a célra alkalmas rugalmas tömlőt kell használni -például egy speciálisan tervezett
víztelenítő tömlőt.
A telepítés megkönnyítése végett a szállított alkatrészek között van egy kétrészes többdimenziós csatlakozó
ívidom (11) az alábbi csatlakozási lehetőségekkel: 33,25 mm (1 “) és 47,80 mm (1 ½ “) külső menetes
csatlakozás, 25 mm és 34 mm.
A nyomótömlőre való csatlakoztatásnál a többdimenziós csatlakozó idom azon szűkebb részeit, amelyekre nincs
szükség, a tervezett metszéspontokon (a,b) le kell választani. A nem szükséges részek eltávolítására háztartási
fűrész használata ajánlott. Az 47,80 mm (1 ½ “) külső menetre való csatlakoztatásnál csak az ívidomot használjuk
szűkítő nélkül.
Végezze el ezt az adott esetben szükséges illesztést, mielőtt a többdimenziós csatlakozó idomot a szivattyú
nyomáscsatlakozójára ráteszi.
5.3. Fix telepítés
Fix telepítés esetén a merev csövek ideális nyomótömlőnek bizonyulnak. Az ilyen telepítésnél a nyomótömlőt
közvetlenül a szivattyúkimenet mögött kell egy visszacsapó szeleppel ellátni, hogy a szivattyú kikapcsolása után
ne folyjék vissza folyadék. A karbantartási munkák megkönnyítésére ajánlatos egy lezáró szelep elhelyezése a
szivattyú és visszacsapó szelep mögött. Ennek az az előnye, hogy a szivattyú szétszedésekor a lezáró szelep
zárása által a nyomótömlő nem fut üresen.
5.4. Az úszókapcsoló beállítása
Győződjön meg arról, hogy a szivattyú lekapcsol, ha a vízállás csökken és az úszókapcsoló a
kikapcsolási szintet elérte.
Győződjön meg arról, hogy a szivattyú lekapcsol, ha a vízállás csökken és az úszókapcsoló a
kikapcsolási szintet elérte.
10

4
A szivattyúnak van egy úszókapcsolója (2), amelyik - a vízállástól függően - a készüléket automatikusan ki- vagy
bekapcsolja. Ha a vízállás a kikapcsolási szintet eléri vagy az alá süllyed, akkor a szivattyú kikapcsol. Ha a
vízállás eléri az indítási szintet vagy azt túllépi, akkor a szivattyú ismét működni kezd. Az indítási és kikapcsolási
szint módosítható, ha az úszókapcsoló szabadon mozgó kábelét (3) lerövidítjük vagy meghosszabbítjuk. A
kábelhossz a szivattyú fogóján (5) található kábelvezetőn (4) állítható be. Mérvadó itt a kábel szabadon mozgó
része, amely a kábelvezetőtől az úszókapcsolóig ér el. Növekvő hosszúság esetén a kikapcsolási szint csökken
és emelkedik az
indítási szint. Fordítva, csökkenő hosszúság esetén az indítási szint csökken és a kikapcsolási szint emelkedik.
Ha a szivattyú a lekapcsolási szint fölött szív, akkor az úszókapcsolót manuálisan kell működtetni, pl. egyenes
pozícióban rögzítve. Csak ebben az üzemi állapotban érhető el a műszaki adatoknál megadott minimális leszívási
szint. A szivattyút folyamatosan felügyelni kell, hogy ne működjön szárazon.

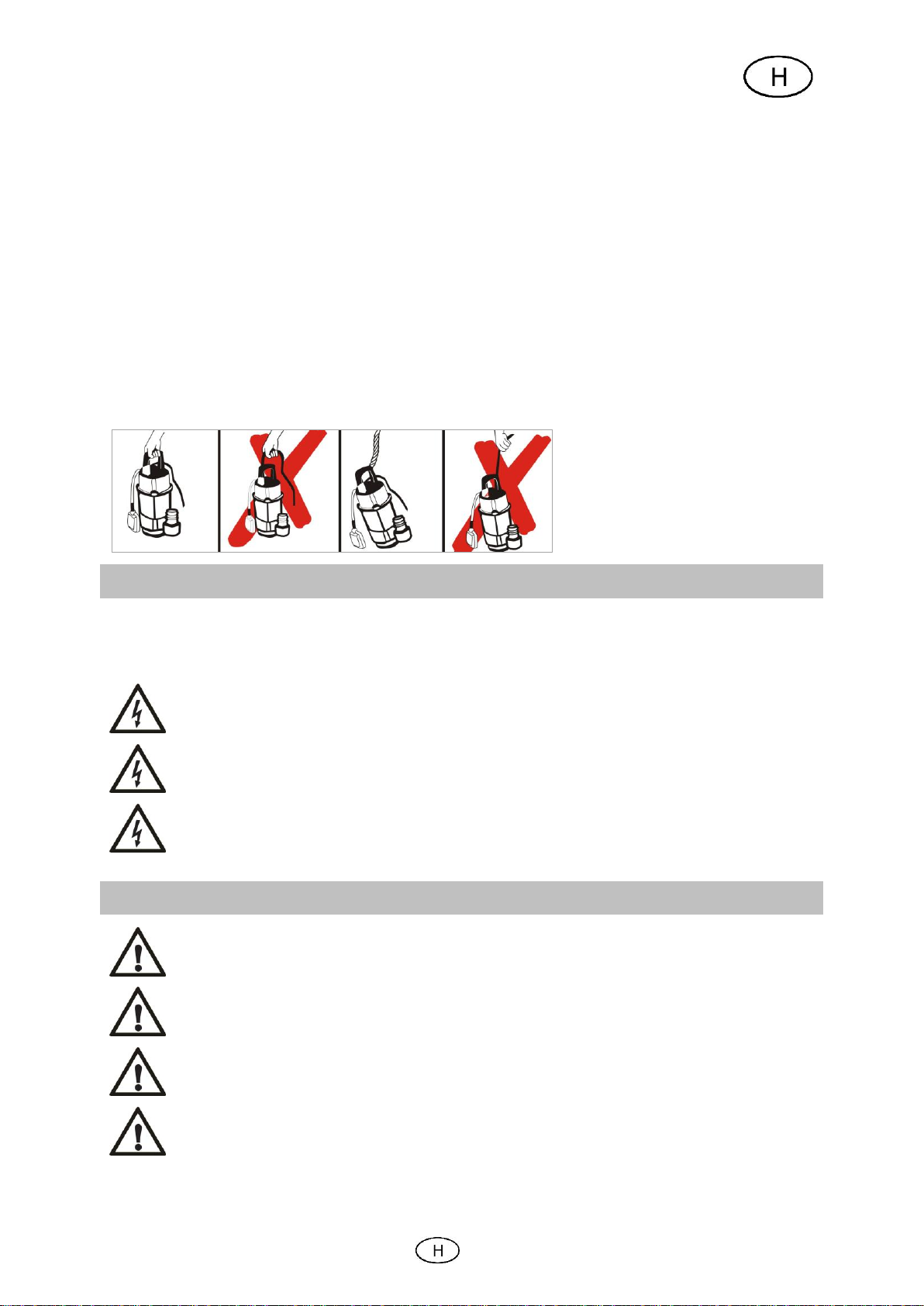

5.5. A szivattyú elhelyezése
A szivattyú elhelyezésénél vigyázzon arra, hogy a műszaki adatok között megadott maximális bemerülési
mélységet ne lépje túl. Ugyanígy nem szabad a minimum önfelszívási szint alá kerülni. A további üzemelés
folyamán aztán a vízállás a minimális leszívási szintig csökkenhet. Helyezze a szivattyút szilárd talajra. Ne tegye
a szivattyút közvetlenül mozdítható kövekre vagy homokra. Az elhelyezésnél feltétlenül figyeljen arra, hogy a
szivattyú ne borulhasson fel és felszívó nyílásaival (6) ne süllyedhessen a talajba. A homok, iszap vagy hasonló
anyagok felszívását kerülni kell. A szivattyú elhelyezésére, megemelésére és szállítására kizárólag a fogó
szolgál. Adott esetben leeresztéshez
vagy magasba emeléshez megfelelő
leeresztő kötelet kell használni, amelyet
a fogóra lehet felerősíteni. A szivattyú
mozgatására, megemelésére és
szállítására semmiképp sem szabad a
nyomótömlőt vagy az úszókapcsoló
kábelét használni.
6. Villamos csatlakozás
A készülék hálózati csatlakozó kábellel és hálózati dugasszal rendelkezik. A hálózati csatlakozó kábelt és hálózati
dugaszt csak szakszemélyzet cserélheti ki a veszélyhelyzetek elkerülése végett. Ne szállítsa a szivattyút a
kábelnél fogva, és ne használja a kábelt arra sem, hogy a csatlakozódugót annál fogva húzza ki az aljzatból. Óvja
meg a csatlakozódugót és a hálózati csatlakozókábelt a forró felületektől, olajtól és éles peremektől.
A műszaki adatoknál megadott értékeknek meg kell felelniük a telepítés helyén érvényes
hálózati feszültségnek. A szerelésért felelős személynek gondoskodnia kell arról, hogy az
elektromos csatlakozás szabványos földeléssel legyen ellátva.
Az elektromos csatlakoztatásnak egy nagyérzékenységű differenciál-kapcsolóval
(Fl-kapcsoló) kell rendelkeznie: ∆ = 30 mA (DIN VDE 0100-739).
Kizárólag olyan hosszabbító kábelt használjon, melynek keresztmetszete (3 x 1,0 mm²) és gumi-
köpenye legalább a készülék tápvezetékének megfelel (lásd „Műszaki adatok“, kábelváltozat) és
VDE szerinti megfelelő jelzéssel van ellátva. A hálózati csatlakozóknak és csatolásoknak védve
kell lenniük a fröccsenő vízzel szemben.
7. Üzembe helyezés
A szivattyú üzemelése közben a vízben nem tartózkodhatnak személyek.
A szivattyút csak olyan teljesítmény-tartományban szabad alkalmazni, amely a típustáblán
meg van adva.
A szárazon futást – szivattyú működtetése víz szállítása nélkül - meg kell akadályozni, mert a
vízhiány a szivattyú felhevülését eredményezi. Ez a készülék jelentős károsodását okozhatja.
Biztosítsa, hogy a villamos dugaszoló csatlakozások elöntéstől mentes területen legyenek.
11

5
Szigorúan tilos a szivattyú nyílásaiba kézzel belenyúlni, ha a készülék az elektromos
hálózathoz van csatlakoztatva.
A szivattyút minden használat előtt alaposan szemlélje meg. Ez különösen érvényes a hálózati csatlakozó
vezetékre és a hálózati dugaszra. Figyeljen a csavarok rögzítésére és minden csatlakozás
kifogástalan állapotára. Meghibásodott szivattyút nem szabad használni. Károsodás esetén a szivattyút
szakszerviznek meg kell vizsgálnia.
Minden üzembe helyezésnél gondosan ügyelni kell arra, hogy a szivattyú biztosan és fixen rögzítve álljon.
A szivattyút a vízszint alatt légtelenítse úgy, hogy a levegőt kipréseli a futókerékkamrából:
Ehhez a készüléket egy kissé billegtesse balra és jobbra.
Üzembe helyezésnél a hálózati csatlakozó dugaszt egy 230-V-os váltóáramú dugaszoló aljzatba dugja be. Ha a
vízszint eléri vagy túllépi az indítási szintet, akkor a szivattyú rögtön működni kezd.
Ellenőrizze, hogy az úszókapcsoló felfelé mutató állásban van-e; a szivattyú csak ebben az
állásban kapcsol be.
A működés befejezéséhez húzza ki a hálózati csatlakozó dugaszt az aljzatból.
A STEINBERG sorozat villamos szivattyúi integrált termikus motorvédelemmel rendelkeznek. Túlterhelés esetén
a motor magától kikapcsol és a lehűlés bekövetkezte után ismét bekapcsol. A lehetséges okok és azok
megszüntetése a „Karbantartás és segítség üzemzavarok esetén“ részben vannak leírva.
8. Karbantartás és segítség üzemzavarok esetén
Karbantartási munkák előtt a szivattyút le kell választani a villamos hálózatról. Ha ez nem
történik meg, akkor fennáll az a veszély, hogy a szivattyú véletlenszerűen elindul.
Nem felelünk olyan károkért, melyek szakszerűtlen hibajavítási kísérletek miatt keletkeznek.
Szakszerűtlen hibajavítási kísérletek következtében keletkező károk minden garanciaigény
megszűnését eredményezik.
A készülékre érvényes használati feltételek és alkalmazási területek figyelembevétele csökkenti a lehetséges
üzemzavarok veszélyét és hozzájárul a készülék élettartamának meghosszabbításához. Dörzsölődő anyagok a
szállított folyadékban – mint például a homok – meggyorsítják a kopást és redukálják a teljesítőképességet.
Szakszerű használat esetén a készülék nem igényel karbantartást. Szükség esetén ajánlatos a hidraulikus rész
megtisztítása a lerakódásoktól és a szennyeződésektől. Ez történhet tiszta vízzel való leöblítéssel, ami egy tömlő
segítségével a szivattyú nyomáscsatlakozóján keresztül végezhető. A konokabb szennyeződések eltávolításához
a szivattyú lába (8) a szivattyú talpán levő csavarok oldásával leszerelhető. Minden más szétszerelést és az
alkatrészek cseréjét csak a gyártó vagy arra feljogosított ügyfélszolgálat végezheti, hogy a veszélyeztetés
elkerülhető legyen.
Fagy esetén a szivattyúban található víz megfagyva komoly károsodásokat okozhat. Ezért fagy közeli
hőmérsékleteknél a szivattyút ki kell venni a szállítandó folyadékból és teljesen ki kell üríteni. Tárolja a szivattyút
száraz, fagybiztos helyen.
Üzemzavarok esetén először ellenőrizze, hogy kezelési hiba történt vagy más olyan ok lépett fel, amely nem a
készülék meghibásodásából ered - például áramszünet következett be.
Az alábbi listában a készülék néhány esetleges üzemzavara, azok lehetséges okai és a megszüntetésükre
vonatkozó tippek vannak felsorolva. Minden megnevezett intézkedés csak akkor végezhető el, ha a szivattyú le
van választva a villamos hálózatról. Ha egy üzemzavart önállóan nem tud megszüntetni, akkor forduljon az
ügyfélszolgálathoz, ill. a vásárlás helyéhez. További javításokat csak szakszemélyzet végezhet. Mindenképp
vegye figyelembe azt, hogy szakszerűtlen javítás miatt okozott károk esetében a garanciaigény megszűnik és a
károkért nem vállalunk felelősséget.
12

6
HIBA
LEHETSÉGES OKA
MEGSZÜNTETÉSE
1. A szivattyú nem szállít
folyadékot, a motor nem
működik.
1. Nincs áram.
2. Bekapcsolt a termikus motorvédelem.
3. Hibás a kondenzátor.
4. Járókerék blokkolva.
5. Az uszókapcsoló hibás.
1. Egy GS-minősítésű készülékkel
ellenőrizzük, hogy van-e feszültség
(vegyük figyelembe a biztonsági
utasításokat!). Ellenőrizzük, hogy a
csatlakozó dugó rendesen be van-e
dugva.
2. A szivattyút válassza le a hálózatról,
hagyja lehűlni, és szüntesse meg az okot.
3. Forduljon az ügyfélszolgálathoz.
4. A járótókereket a blokkolás alól fel kell
szabadítani.
5. Forduljon az ügyfélszolgálathoz.
2. A motor működik, de a
szivattyú nem szállít
folyadékot.
1. A felszívó nyílások eldugultak.
2. A nyomótömlő eldugult.
3. Levegő hatolt a szivattyútestbe.
4. A szivattyú a min. leszívási szint alá került;
az úszókapcsoló esetleg rosszul van
beállítva, mozgásában akadályozva van
vagy meghibásodott.
5. Az esetleg ott található visszacsapó
szelep blokkolva van vagy rossz.
1. A dugulást meg kell szüntetni.
2. A dugulást meg kell szüntetni.
3. A szivattyút többször el kell indítani, hogy
az összes levegő kimenjen.
4. Arra ügyeljen, hogy a min. leszívási szintet
ne érje el a szivattyú, adott esetben az
úszókapcsolót helyesen be kell állítani
vagy gondoskodni kell arról, hogy
szabadon mozoghasson; hibás
úszókapcsolónál az ügyfélszolgálathoz kell
fordulni.
5. A visszacsapó szelepet a blokkolás alól fel
kell szabadítani vagy károsodás esetén
pótolni.
3. A szivattyú egy rövid működés
után megáll, mert a termikus
motorvédelem bekapcsolt.
1. Az elektromos tápfeszültség nem egyezik
meg a típustáblán megadott adatokkal.
2. Szilárdtest részecskék tömítik el a
szivattyút vagy a felszívó nyílást.
3. A folyadék túlságosan sűrűn folyó.
4. Túl magas a folyadék hőmérséklete.
5. A szivattyú szárazon fut.
1. Egy GS-minősítésű készülékkel
ellenőrizzük a csatlakozókábel vezetékein
a feszültséget (vegyük figyelembe a
biztonsági utasításokat!).
2. A dugulást meg kell szüntetni.
3. A szivattyú nem alkalmas az ilyen
folyadékok szállításához. Szükség esetén
hígítsa meg a folyadékot.
4. Ügyelni kell arra, hogy a szivattyúzott
folyadék hőmérséklete ne lépje túl a
maximálisan megengedett értéket.
5. Szüntesse meg a szárazon futás okát
4. Elakadó működés, ill.
szabálytalan üzemelés.
1. Szilárdtest részecskék akadályozzák a
járókereket.
2. Lásd a 3.3. pont.
3. Lásd a 3.4. pont.
4. A hálózati feszültség a tűréshatáron kívül
van.
5. A motor vagy a futókerék hibás.
1. A szilárdtest részecskét el kell távolítani.
2. Lásd a 3.3. pont.
3. Lásd a 3.4. pont.
4. Gondoskodni kell arról, hogy a hálózati
feszültség megfeleljen a típustáblán
található adatoknak.
5. Forduljon az ügyfélszolgálathoz.
5. A szivattyú túl kevés vizet
továbbít.
1. Lásd a 2.1. pont.
2. Lásd a 2.2. pont.
3. A járókerék elhasználódott.
1. Lásd a 2.1. pont.
2. Lásd a 2.2. pont.
3. Forduljon az ügyfélszolgálathoz.
6. A szivattyú nem kapcsol be
vagy ki.
1. Az úszókapcsoló a mozgásában
akadályozva van.
2. Az úszókapcsoló hibásan van beállítva.
3. Az uszókapcsoló hibás.
1. Biztosítani kell az úszókapcsoló mozgási
lehetőségét.
2. Az úszókapcsolót helyesen kell beállítani.
3. Forduljon az ügyfélszolgálathoz.
9. Garancia
Ezt a berendezést a legmodernebb módszerek szerint gyártottuk és ellenőriztük. Az értékesítő garanciát nyújt a
kifogástalan anyagra és hibamentes elkészítésre a mindenkori ország törvényes előírásai szerint, amelyben a
berendezést vásárolják. A garancia ideje a vásárlás napjától kezdődik az alábbi feltételek szerint:
A garancia ideje alatt minden olyan hibát a költségek térítése nélkül megszűntetünk, amely anyag- vagy gyártási
hibára visszavezethető. A reklamációkat közvetlenül annak megállapítása után jelenteni kell.
A garanciaigény a vevő vagy harmadik személy általi beavatkozás esetén megszűnik. Azok a károk, amelyeket
szakszerűtlen bánásmód és kezelés, helytelen felállítás vagy tárolás, szakszerűtlen csatlakoztatás vagy telepítés
vagy vis major vagy egyéb külső befolyás okozott, nem esnek a garanciális teljesítés alá.
A gyorsan kopó alkatrészek, mint pl. a járókerék és csúszógyűrű tömítések nem esnek a garancia alá.
Minden alkatrészt a legnagyobb gondossággal és nagy értékű anyagok felhasználásával gyártunk, és hosszú
élettartamra vannak tervezve. A kopás azonban függ a használat jellegétől, annak intenzitásától és a
karbantartási időközöktől. Ebben a használati utasításban található telepítési és karbantartási útmutatók
betartása ezért döntően hozzájárul a kopó alkatrészek élettartamához.
13

7
Reklamációk esetén fenntartjuk a jogot a hibás részek javítására, pótlására vagy a berendezés cseréjére. A
kicserélt alkatrészek a mi tulajdonunkba kerülnek. Kártérítési igények ki vannak zárva, amennyiben a károkat
szándékosan okoztak vagy a gyártó súlyos gondatlanságából fakadnak.
További igények a garancia alapján nem állnak fenn. A vásárlónak a garancia igényét a vásárlást bizonyító
nyugta bemutatásával kell igazolnia. A garancia igényt abban az országban lehet érvényesíteni, ahol a
berendezést megvásárolták.
Különleges útmutatások:
1. Ha az Ön berendezése már nem működik jól, először azt vizsgálja meg, hogy kezelési hiba történt-e vagy
olyan ok áll fönn, amely nem vezethető vissza a berendezés meghibásodására.
2. Amennyiben meghibásodott berendezését javítani hozza vagy beküldi, mindenképp mellékelje az alábbi
dokumentumokat:
− Nyugta a vásárlásról
− A fellépett hiba leírása (egy lehetőleg pontos leírás megkönnyíti a jó ütemű javítást).
3. Mielőtt meghibásodott berendezését javítani hozná vagy küldené, távolítson el, kérjük, minden pótlólag
hozzáillesztett alkatrészt, amelyek a berendezés eredeti állapotában nem voltak meg. Ha a berendezés
visszajuttatásánál ilyen alkatrész hiányozna, azért nem vállalunk felelősséget.
10.Alkatrészek rendelése
Alkatrészeket leggyorsabban, legegyszerűbben és legolcsóbban az interneten át lehet rendelni. A honlapunk
www.tip-pumpen.de rendelkezik komplett alkatrész áruházzal, ahol néhány kattintással intézhető a rendelés.
Ezen kívül ott hozunk nyilvánosságra információkat és értékes tippeket adunk a termékeinkkel és a tartozékokkal
kapcsolatban, új berendezéseket mutatunk be és az aktuális trendekről és innovációkról is tájékoztatjuk a
szivattyú technológia területéről.
11.Szerviz
Garanciális igények vagy működési zavarok esetén keresse fel a vásárlás helyét.
Szükség esetén az aktuális kezelési útmutató pdf-változatát a [email protected] e-mail címen igényelheti.
Csak EU-országok számára
Elektromos készüléket soha ne dobjon a háztartási hulladék közé!
A 2012/19/EU számú, az elektromos és elektronikai berendezések hulladékaival foglalkozó EU-
irányelv és annak a nemzeti jogba való átültetése alapján az elhasználódott elektromos
berendezéseket külön kell gyűjteni és gondoskodni kell róla, hogy a környezetvédelmi
előírásoknak megfelelő újrahasznosításra kerüljenek. Ezzel kapcsolatos kérdéseivel keresse
meg a hulladék ártalmatlanításával foglalkozó helyi vállalkozást.
14

1
Poštovani kupci!
Srdačne čestitke što ste kupili novi pumpni agregat od STEINBERG!
Kao svi naši proizvodi tako je i ovaj razvijen na osnovi najnovijih tehničkih saznanja. Proizvodnja i montaža
agregata se vrši na osnovi najnovije tehnike pumpi uz uporabu pouzdanih električnih, elektroničkih i mehaničkih
dijelova, tako da je osigurana visoka kvaliteta i dug vijek trajanja vašega novog pumpnog agregata.
Da bi mogli iskoristiti sve tehničke prednosti Vašega agregata, molimo Vas da pažljivo pročitate upute. Slikovito
prikazana objašnjenja nalaze se kao dodatak na kraju uputa za uporabu.
Želimo Vam puno zadovoljstva pri korištenju Vašega novog agregata.
Sadržaj
1. Opće sigurnosne mjere .................................................................................................................................. 1
2. Tehnički podaci .............................................................................................................................................. 2
3. Područja uporabe ........................................................................................................................................... 2
4. Opseg isporuke .............................................................................................................................................. 2
5. Ugradnja ........................................................................................................................................................ 3
6. Elektro priključak ............................................................................................................................................ 4
7. Puštanje u pogon ........................................................................................................................................... 4
8. Održavanje i pomoć kod smetnji .................................................................................................................... 5
9. Jamstvo .......................................................................................................................................................... 6
10. Naručivanje rezevnih dijelova ........................................................................................................................ 7
11. Servis ............................................................................................................................................................. 7
Dodatak: Slike
1. Opće sigurnosne mjere
Pažljivo pročitajte ove upute i upoznajte se sa svim elementima i pravilnom uporabom ovog proizvoda. Ne
odgovaramo za štete koje bi mogle nastati uporabom ovog proizvoda suprotno uputama, propisima, kao i ovim
uputstvom za korištenje. Tako nastale štete nisu pokrivene jamstvom. Sačuvajte ove upute, a kod dalje prodaje,
priložite ih uz proizvod.,
Osobe koje nisu upoznate sa sadržajem priručnika za uporabu ne smiju
upotrebljavati ovaj uređaj.
Pumpu ne smiju rabiti djeca.
Pumpu smiju rabiti osobe sa smanjenim tjelesnim, osjetilnim ili mentalnim
sposobnostima ili pomanjkanjem iskustva i/ili znanja ako su pod nadzorom ili ako su
podučene o sigurnoj uporabi uređaja i razumiju opasnosti koje proizlaze iz uporabe
uređaja. Djeca se ne smiju igrati uređajem. Uređaj i njegov priključni kabel valja
držati dalje od djece.
Pumpa se ne smije upotrebljavati ako se u vodi zadržavaju osobe ili životinje.
Pumpa se mora napajati preko zaštitnog uređaja struje kvara (RCD/ZS-sklopka)
nazivnom strujom kvara ne većom od 30 mA.
Električni kabel ovog uređaja ne smije se zamijeniti. Ako se kabel ošteti, uređaj se
mora baciti u otpad.
Odspojite uređaj od napajanja i ostavite ga da se ohladi prije čišćenja, održavanja i
spremanja.
Na navode i upute sa slijedećim simbolima, obratite posebnu pozornost:
Ne pridržavanje ovih uputa, povezano je sa opasnošću po osobe i stvari.
Ne pridržavanje ovoj uputi može dovesti do strujnog udara, što može povrijediti osobu,
odnosno prouzrokovati štetu.
Provjerite da li je uređaj možda oštećen tijekom transporta. U slučaju oštećenja, najduže u roku od 8 dana od
kupnje, obavezno obavjestite prodavaoca.
15

2
2. Tehnički podaci
Model
S-MAX 550 S
S-MAX 850 S
Napon/frekvencija
230 V~ / 50 Hz
230 V~ / 50 Hz
Nazivna snaga
550 Watt
850 Watt
Zaštita
IP68
IP68
Tlačni priključak
Ø 50 mm (2“)
Ø 50 mm (2“)
Maksimalna dobavna količina (Qmax ) 1)
14.000 l/h
20.000 l/h
Maksimalni pritisak
1,0 bar
1,0 bar
Maksimalna visina dobave (Hmax) 1)
10 m
10 m
Maks. dubina postavljanja 
7 m
7 m
Maksimalma veličina krutih čestica
40 mm
40 mm
Maksimalna temperatura tekućine (Tmax)
35 °C
35 °C
Maksimalni broj uključivanja/sat
30, ravnomjerno raspoređen
30, ravnomjerno raspoređen
Dužina priključnog kabla
10 m
10 m
Tip kabela (izvedba)
H07RN-F
H07RN-F
Težina (netto)
13,5 kg
15,3 kg
Min. razina samousisa (A) 2)
75 mm
75 mm
Min. razina odsisa (B) 2)
40 mm
40 mm
Početna razina (C) 2)
620 – 420 mm
620 – 420 mm
Razina iskapčanja (D) 2)
60 – 270 mm
60 – 270 mm
Dimenzije (dužina x dubina x visina)
26 x 17 x 39 cm
25,5 x 21 x 44,5 cm
Broj artikla
46030
46031
1)
2)
Navedene maksimalne vrijednosti dobivene su kod slobodnog, nereduciranog izlaza.
Podaci u zagradama odnose se na slike na kraju ovih uputa za uporabu.
3. Područja uporabe
STEINBERG potopna pumpa za prljavu vodu, efikasna je elektro pumpa primjerena za dobavu čiste ili prljave
vode kod koje čvrste čestice ne prelaze maksimalne vrijednosti navedene u tehničkim podacima. Prikladna je za
višestruku primjenu kod odvodnjavanja i prepumpavanja tekućina.
Uobičajena područja primjene podvodne pumpe za nečistu vodu su: pražnjenje jezeraca, bazena, rezervnih
spremnika, jama s nečistom vodom i ispumpavanje vode u nuždi zbog poplave ili visoke podzemne vode.
Ova potopna pumpa za prljavu vodu, proizvod STEINBERG, prikladna je za stalnu i privremenu ugradnju.
Ovaj proizvod namijenjen je za privatnu upotrebu u kućanstvu, a ne za komercijalne ili industrijske svrhe ili za
trajni cirkulacijski rad.
Pumpa nije prikladna za ukrasne kućne bunare, akvarije i slično.
Kod rada u ukrasnim vrtnim jezerima, potrebno je poduzeti mjere protiv usisavanja živih bića, stanovnika bara i
jezera.
Pumpe nisu prikladne za dobavu slane vode, fekalija, upaljivih, iritirajućih, eksplozivnih i
drugih opasnih tekućina. Temperatura tekućine nesmije prelaziti vrijednost, u tehničkim
podacima navedene, maksimalne temperature.
Kod rada pumpe koristi se sredstvo za podmazivanje, koje kod nepravilnog rada ili oštećenja
pumpe, može onečistiti tekućinu koja se dobavlja. Korišteno mazivo je biološki razgradivo i
neopasno za zdravlje.
4. Opseg isporuke
U opseg isporuke proizvoda spadaju sljedeće stavke:
Jedna crpka s priključnim kablom dvije priključnice, priključni dio za sužavanje jedna uputa za korištenje.
Provjerite jesu li sve stavke isporučene. U ovisnosti o planiranoj uporabi može biti potrebe i za dalje pribore (vidi
poglavlja „Instalacija“ i „Narudžba rezervnih dijelova“).
Zadržite ambalažu u mogućnosti do kraja garantnog roka. Povedite računa o neutralizaciji materijala ambalaže u
skladu s propisima o zaštiti okolice.
16

3
5. Ugradnja
5.1. Opće upute za ugradnju
Za vrijeme ugradnje, aparat ne smije biti uključen u struju.
Pumpa i na nju priključen sistem moraju se zaštititi od smrzavanja.
1
2
3
Tijekom rada crpka mora u potpunosti biti pod vodom.
Ventil za odzračivanje koji postoji kod nekih uređaja, ne smije se odvrnuti ili namještati.
Preporuča se crijevo za uklanjanje vode pričvrstiti samo na priključni luk.
Svi priključci moraju u potpunosti brtviti, jer propuštanja utjeću na snagu pumpe, a mogu dovesti i do znatnih
oštećenja. Koristite odgovarajući brtveni materijal, kako zrak ne bi ulazio u sistem.
Kod zatezanja navojnih spojeva ne koristite se prevelikom silom da ne dođe do oštećenja.
Kod produžavanja priključnih cijevi pazite da težina, vibracije i sile učvršćenja ne djeluju na pumpu. Priključne
cijevi ne smiju biti stisnute, presavijene ili imati suprotni nagib.
Molimo da obratite posebnu pozornost na slike koje se nalaze na kraju, u prilogu ovih uputstava. Brojevi i drugi
podaci, koji su u slijedećim prilozima navedeni u zagradama, odnose se na te slike.
5.2. Ugradnja tlačnog voda
Tlačni vod, dovodi tekućinu koja se dobavlja do mjesta potrošnje. Da se spriječi gubitak, preporuća se uporaba
cijevi istog promjera kao što je priključak tlačnog dijela na pumpi (1).
Za ovu namjenu, kao tlačni dio sistema, pogodna je savitljiva cijev za odvodnjavanje.
Za olakšavanje ugradnje, uz pumpu se isporučuje i dvodjelni višedimenzionalni priključak (11) vanjskog navoja
33,25 mm (1 “) i 47,80 mm (1 ½ “) s priključcima za crijevo od 25 mm i 34 mm.
Kod izrade tlačnog voda, dijelove višedimenzionalnog priključka koje nećete koristiti, odrežite na za to
predviđenim mjestima (a, b). Za uklanjanje nepotrebnih priključaka, koristite se kućnom pilom.Kod prikljućka od
47,80 mm (1 ½ “) sa vanjskim navojem, koristi se samo luk, bez reducir komada.
Sve ove dorade napravite prije spajanja na tlačni priključak pumpe.
5.3. Trajna ugradnja
U slučaju trajne ugradnje, za tlačni vod preporučamo korištenje krutih cijevi. U tom slučaju, preporučamo ugradnju
nepovratnog ventila odmah nakon tlačnog izlaza pumpe, kako bi spriječili povrat vode nakon prestanka rada
pumpe. Radi lakšeg održavanja, preporučamo i ugradnju jednog ventila iza pumpe i nepovratnog ventila.
Prednost ugradnje ovog ventila je u tome što se njegovim zatvaranjem neće isprazniti tlačni dio sistema, ukoliko
moramo ukloniti pumpu.
5.4. Podešavanje plivajućeg prekidača
Uvjerite se da se pumpa iskopčava kada razina vode padne i dosegne razinu uključivanja
plivajućeg prekidača.
Obavezno provjerite da se plivajući prekidač pokreće slobodno i neometano.
Pumpa je opremljena plivajućim prekidačem (2) koji, prema visini vode, uključuje i isključuje aparat. Dosegne li
razina vode razinu iskapčanja, rad pumpe se prekida. Dođe li razina vode do razine pokretanja, pumpa se
uključuje. Razinu vode kod koje se pumpa pokreće ili isključuje, moguće je mjenjati tako da se slobodno pokretni
kabel (3) plivajućeg prekidača, po potrebi skraćuje ili produžuje. Dužina kabela može se podešavati na vodilici (4),
koja se nalazi na ručki za nošenje pumpe (5). Povećavanjem dužine kabela, smanjuje se razina iskapčanja, a
povisuje razina pokretanja. I obrnuto - skračivanjem se smanjuje razina pokretanja, a povisuje razina iskapčanja.
Ako pumpa nastavi crpsti iznad razine isklapanja, sklopka s plovkom mora se ručno aktivirati, npr. fiksiranjem u
okomitom položaju. Samo u ovom radnom stanju može se postići minimalni nivo crpenja naveden u tehničkim
podacima. Pri tome se pumpa ipak mora stalno nadzirati da ne bi radila na suho.
17

4

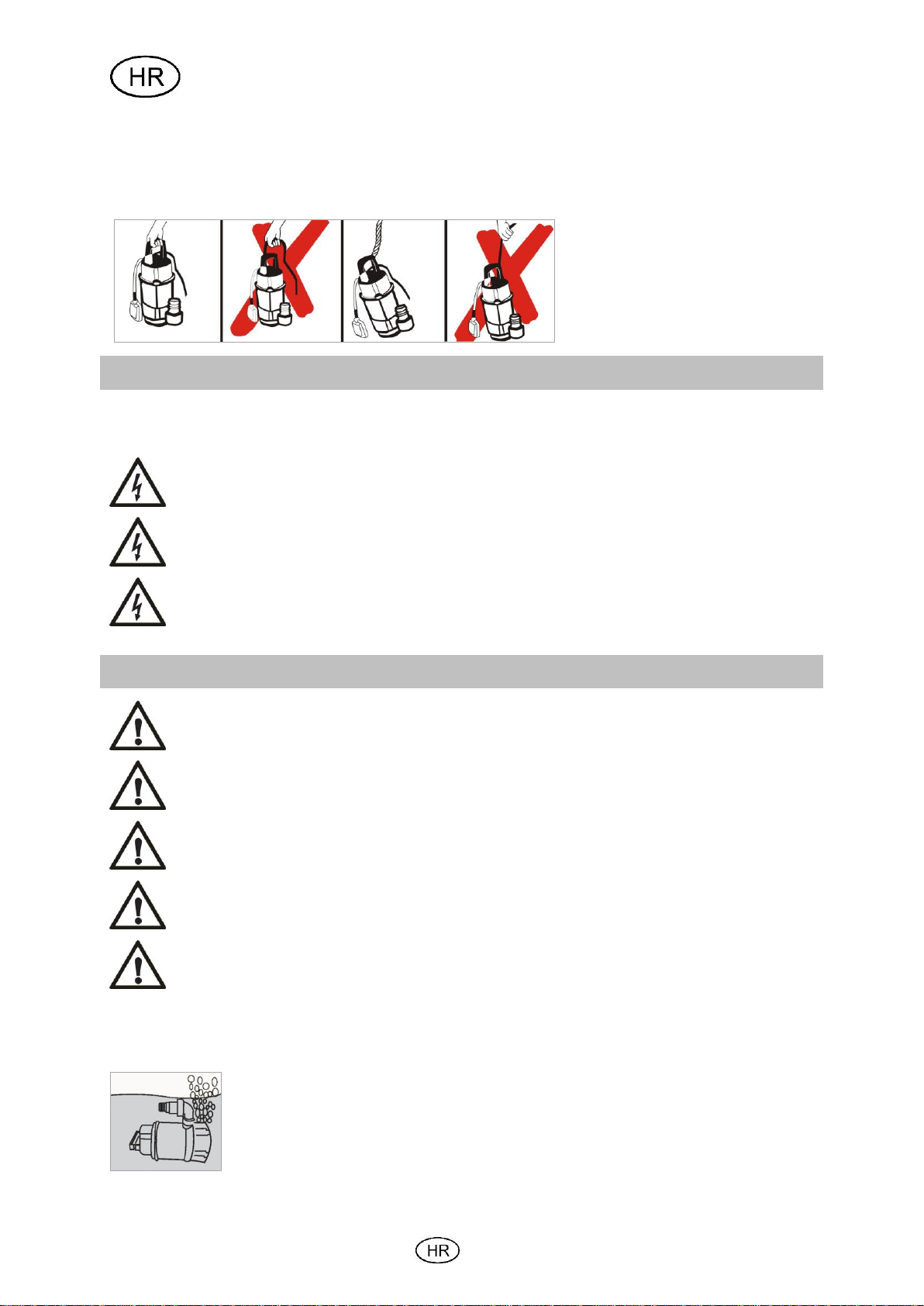

5.5. Postavljanje pumpe
Kod postavljanja pumpe, potrebno je paziti da se ne prekorači, u tehničkim podacima navedena, maksimalna
dubina potapljanja. Istovremeno, razina samousisanja nesmije biti manja od navedene. Kasnije, za vrijeme rada,
može se razina vode smanjiti do min. usisa.
Postavite pumpu na čvrstu podlogu. Ne postavljajte pumpu na nepovezano kamenje ili pijesak.Obavezno pazite
da se pumpa nemože preokrenuti, pasti ili se zabiti usisnim otvorom (6) u podlogu. Mora se spriječiti usis pijeska,
mulja i sličnih tvari. Za postavljenje,
dizanje i nošenje pumpe, koristite
isključivo ručku za nošenje. Za
spuštanje i dizanje koristite
odgovarajuću sajlu, koju učvrstite na
ručku za nošenje. Za nošenje i dizanje
pumpe, ni u kojem slučaju ne koristite
tlačno crijevo ili priključni kabel.
6. Elektro priključak
Aparat posjeduje električni kabel sa utikačem. Zamjenu priključnog kabla mora izvršiti stručna osoba, radi
sprečavanja mogućih opasnosti. Ne koristite kabel za nošenje pumpe i ne koristite se njime za izvlačenje utikača
iz utičnice. Zaštitite utikač od visokih temperatura, ulja i oštrih rubova.
Vrijednosti navedene pod ˝Tehnički podaci˝ moraju odgovarati predviđenom naponu. Osoba
koja je odgovorna za instaliranje se treba postarati da električni priključci imaju propisnu
uzemljenje.
Elektro priključak mora biti vezan na jako osjetljivi osigurač (FI-prekidač), jačine
∆ = 30 mA (DIN VDE 0100-739).
Upotrijebite samo produžni kabel s poprečnim presjekom (3 x 1,0 mm²) i gumenim
omotačem koji odgovaraju najmanje priključnom vodu uređaja (vidi "Tehnički podaci", Izvedba
kabela) i koji je označen odgovarajućom kratkom oznakom prema normi VDE. Mrežni utikač i
spojke moraju imati zaštitu od prskanja vode.
7. Puštanje u pogon
Za vrijeme rada pumpe, zabranjeno je zadržavanje osoba u vodi.
Pumpa smije raditi samo u području koje je navedeno na nazivnoj ploćici proizvoda.
Rad na suho, kada pumpa radi, a ne dobavlja vodu, mora se spriječiti, jer manjak vode dovodi
do pregrijavanja pumpe, što može prouzročiti velike štete na aparatu.
Uvjerite se da su električni vodovi izvan dosega vode.
Strogo je zabranjeno rukama ulaziti u otvor pumpe dok je priključena na el. mrežu.
Prije svake uporabe, vizualno pregledajte pumpu. To posebno vrijedi za sve električne priključke. Pazite na
pritegnutost svih vijaka, kao i na stanje svih priključaka. Oštećena pumpa ne smije se koristiti. Stanje pumpe mora
provjeriti stručna osoba.
Kod svakog puštanja u rad, uvjerite se da je pumpa čvrsto i sigurno postavljena.
Crpku odzračite pod vodom, kako bi se izbacio zrak iz komore s rotorom. Radi toga uređaj
nekoliko puta nagnite na lijevu i desnu stranu.
Priključite pumpu na 230V izmjenične struje. Ukoliko je razina vode dosegla ili prekoračila razinu pokretanja,
pumpa će odmah proraditi.
18
