STEINEL Studioline 400 User manual

Sensor-Leuchten
Typ 400
D
GB
F
NL
I
E
S
DK
FIN
N
Bedienungsanleitung
Operating instructions
Mode d’emploi
Gebruiksaanwijzing
Istruzioni per l’uso
Instrucciones de montaje
Bruksanvisning
Brugsanvisning
Käyttöohje
Bruksanvisning
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 1

Montageanleitung
D
Das Prinzip
Bewegung schaltet Licht,
Alarm und vieles mehr. Für
Ihren Komfort, zu Ihrer
Sicherheit.
Ob Haustür, Garage, Ter-
rasse oder Carport, ob
Treppenhaus, Lagerraum
oder Keller, überall ist diese
SensorLampe schnell
montiert und betriebsbereit.
Der eingebaute pyro-elek-
trische Infrarot-Detektor
erfasst die unsichtbare Wär-
mestrahlung von sich be-
wegenden Körpern (Men-

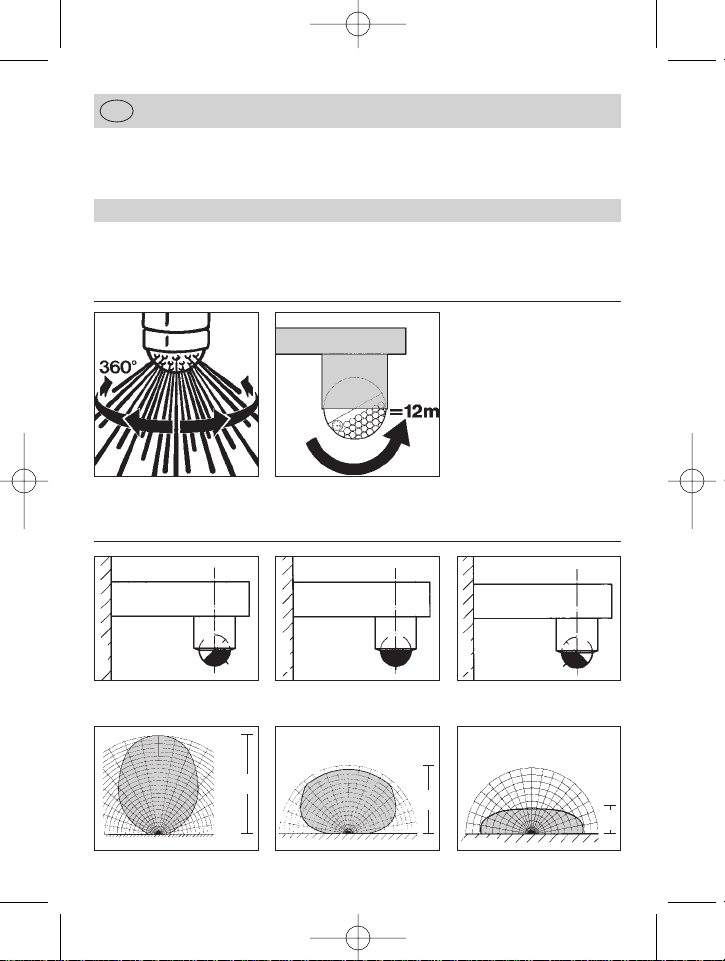

Brennpunkte und Sichtwin-
kel der STEINEL-Linse 360°
(mit 120° Öffnungswinkel)
a) Sensorlinse nach vorn
ausgerichtet.
Überwachungsbereich A
b) Sensorlinse nach unten
ausgerichtet. c) Sensorlinse nach hinten ausgerichtet.
schen, Tieren, etc.). Diese
so erfasste Wärmestrahlung
wird elektronisch umge-
setzt und schaltet die
Lampe. Durch Hindernisse,
wie z. B. Mauern oder Glas-
scheiben, wird keine Wär-
mestrahlung erkannt, es
erfolgt also auch keine
Schaltung.
Die sicherste Bewegungs-
erfassung haben Sie, wenn
das Gerät in einem kleinen
Winkel zur Gehrichtung
montiert bzw. ausgerichtet
wird und keine Hindernisse
(wie z. B. Bäume, Mauern
etc.) die Sicht behindern.
Bitte beachten: Die volle
Reichweite von 12 m wird
am günstigsten erreicht,
indem sie nur die obere
Linsensegmentreihe unter
das Gehäuse drehen.
Wand Wand Wand
12 m
Wand
Überwachungsbereich B
4 m
Wand
Überwachungsbereich C
1m
Wand
2
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 2

Installation
Wandbefestigung
Achtung: Die Montage
bedeutet Netzanschluss.
230 V heißt Lebensgefahr!
Daher als Erstes Strom ab-
schalten und Spannungs-
freiheit mit einem Span-
nungsprüfer überprüfen.
Bei der Installation der Sen-
sorLampe handelt es sich
um eine Arbeit an der Netz-
spannung; sie muss daher
fachgerecht nach VDE 0100
ausgeführt werden.
Die Schraube am Ober-
boden lösen. Schraube
entfernen und Wandhalter
herausziehen.
Die innere Verdrahtung zur
Lüsterklemme nicht lösen,
sondern die gesamte
Klemme durch leichtes
Ziehen herausnehmen.
Die Montageplatte an die
Wand halten und die Bohr-
löcher anzeichnen; auf die
Leitungsführung in der
Wand achten, Löcher
bohren, Dübel setzen.
Um einen Schaltvorgang
durchführen zu können,
muss der Netzanschluss
durch ein mindestens zwei-
poliges Kabel hineingeführt
werden. Dazu Wand der
Montageplatte durchstoßen
und Dichtstopfen einsetzen.
Wenn die Kabel durch-
geführt sind, kann die Mon-
tageplatte angeschraubt
und ausgerichtet werden.

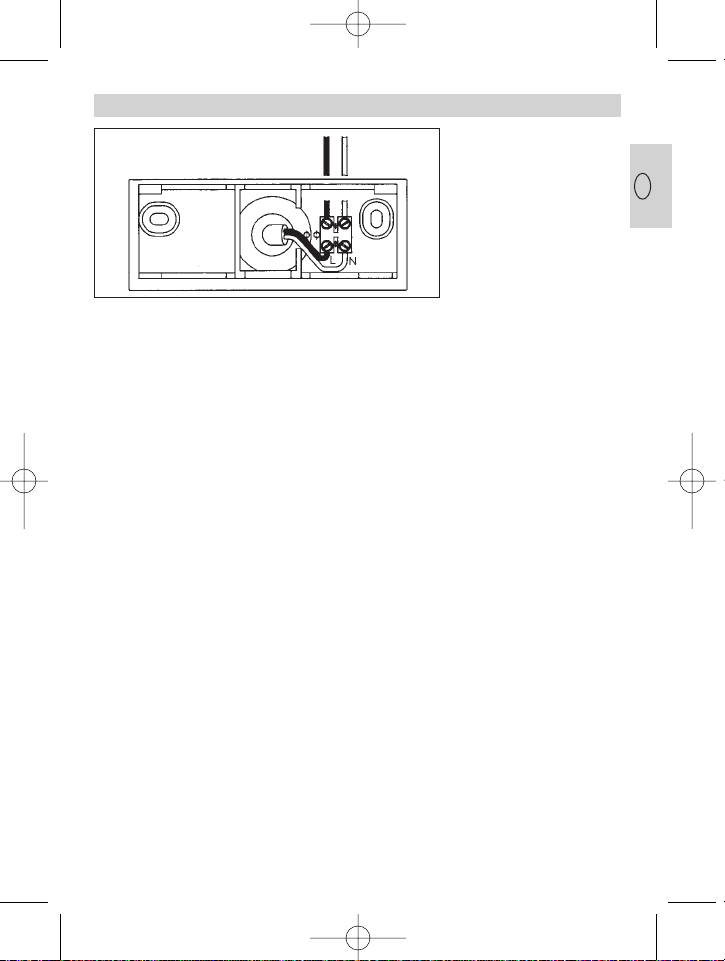

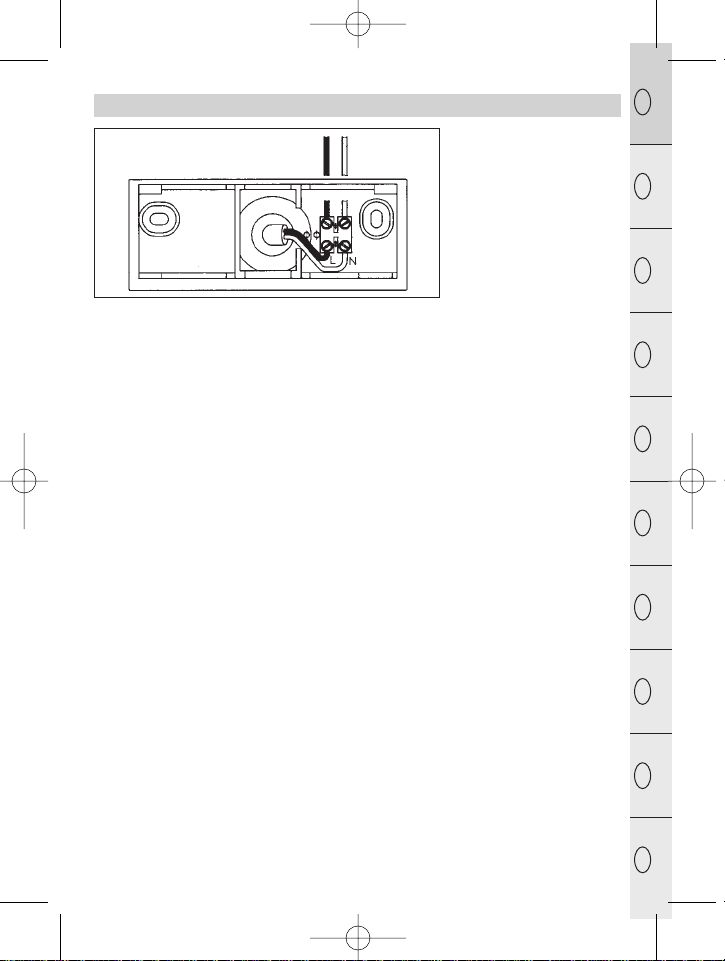

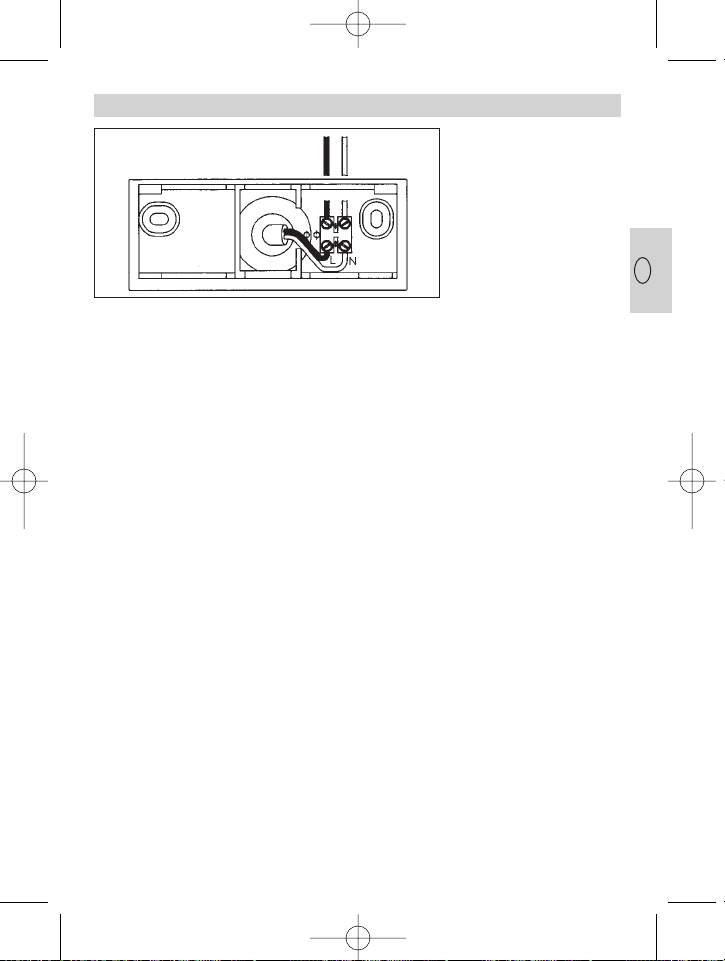

Anschluss
der Netzzuleitung
Die Netzzuleitung besteht
aus einem 2- bis 3-poligen
Kabel.
L = Phase (meistens
schwarz oder braun)
N = Nullleiter (meistens
blau)
PE = eventueller Schutz-
leiter (grün/gelb)
Im Zweifel müssen Sie die
Kabel mit einem Span-
nungsprüfer identifizieren;
anschließend wieder span-
nungsfrei schalten.
Phase (L) und Nullleiter (N)
kommen in die jeweils pas-
sende Klemme, in die be-
reits ein Kabel gleicher
Farbe hineinführt. Das
Schutzleiterkabel (PE) ist
mit Isolierband zu schützen.
Wichtig: Ein Vertauschen
der Anschlüsse führt im
Gerät oder Ihrem Siche-
rungskasten später zum
Kurzschluss. In diesem Fall
müssen nochmals die ein-
zelnen Kabel identifiziert
und neu montiert werden.
In die Netzzuleitung kann
selbstverständlich ein Netz-
schalter zum EIN- und
AUS-Schalten montiert
sein.
SCHWARZ/
BRAUN BLAU
N FIN DK S E I NL F GB D
3
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 3

Funktion
Nachdem die SensorLampe
angeschlossen und mit
dem Wandhalter befestigt
ist, kann die Anlage einge-
schaltet werden.
Drei Einstellmöglichkeiten
a) Dämmerungseinstellung
Die gewünschte Ansprech-
schwelle der Lampe kann
stufenlos von ca. 2 Lux bis
2000 Lux eingestellt wer-
den. Stellschraube Rechts-
anschlag bedeutet Tages-
lichtbetrieb ca. 2000 Lux.
Stellschraube Linksan-
schlag bedeutet Dämme-
rungsbereich ca. 2 Lux.
(Bei Auslieferung ist die
Lampe werkseitig auf Ta-
geslichtbetrieb eingestellt.)
Bei der Einstellung der
SensorLampe für den
Erfassungsbereich und
für den Funktionstest bei
Tageslicht muss die Stell-
schraube auf Rechtsan-
schlag stehen.
b) Ausschaltverzögerung
(Zeiteinstellung)
Die gewünschte Leucht-
dauer der Lampe kann stu-
fenlos von ca. 10 sek. bis
max. 15 min. eingestellt
werden. Stellschraube
Reichtsanschlag bedeutet
kürzeste Zeit ca. 10 sek.,
Stellschraube Linksan-
schlag bedeutet längste
Zeit, ca. 15 min. (Bei Auslie-
ferung ist die Lampe werk-
seitig auf kürzeste Zeit ein-
gestellt.) Bei der Einstel-
lung der SensorLampe für
den Erfassungsbereich und
für den Funktionstest wird
empfohlen, die kürzeste
Zeit einzustellen.
Stufenlose Helligkeitsre-
gulierung (Watt-o-matic)
Über den Dimmerregler
können folgende Funktio-
nen gesteuert werden:
1) Stellschraube Rechtsan-
schlag bedeutet, dass
die SensorLampe ausge-
schaltet ist. Erst bei Be-
wegung im Sensorbe-
reich wird das Licht auf
maximale Leistung ge-
schaltet.
2) Stellschraube von Mit-
telstellung bis Linksan-
schlag bedeutet, dass
die Helligkeit der Lampe
zwischen ca. 10 Watt
und max. 60 Watt als
Dauerbeleuchtung stu-
fenlos eingestellt werden
kann. Das heißt: Erst bei
Bewegung im Sensorbe-
reich wird das Licht von
z. B. 40 Watt Dauerbe-
leuchtung auf maximale
Lichtleistung (60 Watt)
eingeschaltet.
3) Stellschraube des
Dimmerreglers auf
Linksanschlag und Stell-
schraube der Dämme-
rungseinstellung auf
Rechtsanschlag: In die-
ser Einstellung arbeitet
die Sensorleuchte im
Dauerbetrieb. Mit Hilfe
eines in der Hausinstal-
lation evtl. vorhande-
nen EIN-/AUS-Schalters
kann die Sensorleuchte
wie eine normale Lampe
betrieben werden.
stehen nun auf der
Sensorlinse der Lampe zur
Verfügung.
10 – 60 W
ca. 10 sec.–max. 15 min.
4
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 4

Betrieb
Technische Daten
Soll der Verbraucher unab-
hängig von einer Wärme-
quelle im Erfassungsbe-
reich eingeschaltet werden,
wird der hausinterne Netz-
schalter einmal kurz betä-
tigt. So wird der Verbrau-
cher für die eingestellte Zeit
aktiv.
Witterungseinflüsse kön-
nen die Funktion der Sen-
sorLampe beeinflussen. Bei
starken Windböen, Schnee,
Regen, Hagel kann es zu
einer Fehlschaltung kom-
men, da die plötzlichen
Temperaturschwankungen
nicht von Wärmequellen
unterschieden werden kön-
nen.
Die Fresnellinse (Erfas-
sungslinse) kann bei Ver-
schmutzung mit einem
feuchten Tuch (ohne Reini-
gungsmittel) gesäubert
werden.
Netzspannung: 220 – 240 V/50 – 60 Hz
Leistung: max. 60 W Leuchtmittel
(keine Energiesparlampen)
Eigenverbrauch: 1,3 W
Erfassungswinkel des Sensors: 360° Rundumerfassung
(mit 120° Öffnungswinkel)
Schwenkbereich des Sensors: 2 x 40° in jede Richtung
Schaltzeit, einstellbar: 10 sek. – 15 min.
Dämmerungseinstellung, einstellbar: 2 Lux–2000 Lux
Sensor-Reichweite (abhängig von Sensor-
einstellung, Umgebungstemperatur und
Annäherungsrichtung)
frontal: 12 m
seitlich: 16 m
Schutzart, spritzwassergeschützt: IP 44
Umgebungstemperatur: – 25 °C – + 55 °C
D
5
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 5

Betriebsstörungen
Konformitätserklärung
Störung
SensorLampe ohne
Spannung
SensorLampe schaltet
nicht ein
SensorLampe schaltet
nicht aus
ySicherung defekt, nicht
eingeschaltet, Leitung
unterbrochen
yKurzschluss
ybei Tagesbetrieb, Däm-
merungseinstellung steht
auf Nachtbetrieb
yGlühlampe defekt
yNetzschalter AUS
ySicherung defekt
yErfassungsbereich nicht
gezielt eingestellt
yInterne elektrische Si-
cherung wurde aktiviert
yneu einstellen
yGlühlampe austauschen
yeinschalten
yneue Sicherung, evtl.
Anschluss prüfen
yneu justieren
ySensorLampe aus- und
wieder einschalten.
ydauernde Bewegung im
Erfassungsbereich
ydurch den hausinternen
Serienschalter auf Dau-
erbetrieb geschaltet
yBereich kontrollieren und
evtl. neu justieren
ySerienschalter auf Auto-
matik stellen
SensorLampe schaltet
immer EIN/AUS
yTiere bewegen sich im
Erfassungsbereich
ySensor höher schwen-
ken; Bereich umstellen
SensorLampe schaltet
unerwünscht ein
SensorLampe Reichweiten-
veränderung
Das Produkt erfüllt die
Niederspannungsrichtlinien 73/23/EWG und die EMV- Richtlinien 89/336/EWG.
yWind bewegt Bäume und
Sträucher im Erfas-
sungsbereich
yErfassung von Autos auf
der Straße
ySonnenlicht fällt auf die
Linse
yReflektion von hellen
Hauswänden oder hellem
Bodenbelag
yplötzliche Temperatur-
veränderungen durch
Witterung (Wind, Regen,
Schnee) oder Abluft aus
Ventilatoren, offenen
Fenstern
yandere Umgebungstem-
peraturen
yBereich umstellen
yBereich umstellen,
Sensor abschwenken
ySensor geschützt anbrin-
gen oder Bereich umstel-
len
yDämmerungseinstellung
neu justieren
yBereich verändern,
Montageort verlegen
ybei Kälte Sensorreich-
weite durch Abschwen-
ken verkürzen
ybei Wärme höher stellen
yneue Sicherung; Netz-
schalter einschalten;
Leitung überprüfen mit
Spannungsprüfer
yAnschlüsse überprüfen
Ursache Abhilfe
6
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 6

Funktions-Garantie
Dieses STEINEL-Produkt ist
mit größter Sorgfalt herge-
stellt, funktions- und si-
cherheitsgeprüft nach gel-
tenden Vorschriften und
anschließend einer Stich-
probenkontrolle unterzo-
gen. STEINEL übernimmt
die Garantie für einwand-
freie Beschaffenheit und
Funktion.
Die Garantiefrist beträgt
36 Monate und beginnt mit
dem Tag des Verkaufs an
den Verbraucher. Wir be-
seitigen Mängel, die auf
Material- oder Fabrikations-
fehlern beruhen, die Garan-
tieleistung erfolgt durch In-
standsetzung oder Aus-
tausch mangelhafter Teile
nach unserer Wahl.
Eine Garantieleistung ent-
fällt für Schäden an Ver-
schleißteilen, für Schäden
und Mängel, die durch un-
sachgemäße Behandlung
oder Wartung auftreten so-
wie für Bruch bei Sturz.
Weitergehende Folgeschä-
den an fremden Gegen-
ständen sind ausgeschlos-
sen.
Die Garantie wird nur ge-
währt, wenn das unzerlegte
Gerät mit Kassenbon oder
Rechnung (Kaufdatum und
Händlerstempel), gut ver-
packt, an die zutreffende
Servicestation eingesandt
oder in den ersten 6 Mona-
ten dem Händler überge-
ben wird.
Reparaturservice:
Nach Ablauf der Garantie-
zeit oder Mängel ohne Ga-
rantieanspruch repariert
unser Werksservice. Bitte
das Produkt gut verpackt
an die nächste Service-
station senden.
D
7
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 7

Installation Instructions
GB
Principle of Operation
Lights, alarms, and many
other things triggered by
movement – for your con-
venience and safety.
At the front door, garage,
terrace or carport, in a
stairway, storeroom or
basement, this SensorLamp
can be installed and ready
for operation quickly any-
where.
The built-in pyroelectric
infrared detector detects
the invisible heat radiation
that is emitted by moving
bodies (people, animals,
Focal points and angle of
sight of the 360° STEINEL
lens (with 120° angle of
aperture).
a) sensor lens directed
forwards.
Monitoring zone A
b) sensor lens directed
downwards. c) sensor lens directed backwards.
etc.). This thermal radiation
is converted electronically,
and switches on the light
fixture. No thermal radiation
is detected through bar-
riers such as walls or
planes of glass. The fixture
is not switched on.
The most reliable motion
detection is achieved by
mounting or pointing the
unit to aim across the
direction in which a person
would walk, and so that no
hindrances such as trees or
walls obstruct the line of
sight.
Important: Teh max. reach
is best achieved if the top
row of lens segments is
positioned directly under
the housing.
wall wall wall
12 m
(40:)
wall
Monitoring zone B
4 m
(12:)
wall
Monitoring zone C
1m (3:)
wall
8
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 8

Installation
Wall Mounting
Caution: The installation
involves connecting the
unit to the power mains.
The line voltage can be
lethal! So first switch off the
power and check that the
circuit is dead with a
voltage tester.
Pull out the wall mount.
Do not undo the internal
wiring of the lamp-wire
connector, but extract the
whole connector by pulling
gently.
Hold the mounting plate
against the wall and mark
the drillholes (pay attention
to where wiring runs in
wall). Drill the holes and
insert screw anchors.
In order to be able to per-
form switching operations,
the connection to the
power supply must be
made by a power cord with
at least two conductors.
A hole can be punched in
the rubber stopper with a
screwdriver for this pur-
pose. When the wires have
been passed through, the
mounting plate can be
screwed on and aligned.
Connecting the power
supply lead
The supply lead consists of
a two-phase or three-
phase wire:
L = phase conductor
(usually black or brown)
N = neutral conductor
(usually blue)
PE = protective earth
conductor, if present
(green and yellow).
In case of doubt, identify
the individual conductors
by means of a voltage
tester; then disconnect the
power supply again.
The phase conductor (L)
and the neutral conductor
(N) go into their corre-
sponding terminals, to which
conductors of the same
color are already connect-
ed. Protect the protective
earth (PE) conductor with
insulating tape.
Note: Mixing up the termi-
nal connections can cause
a short-circuit later in the
unit or in your fuse box.
In that case, the individual
wires must be identified
again and reconnected.
A power switch for switch-
ing the unit on and off can
be installed in the supply
lead, of course.
BLACK/
BROWN BLUE
GB
9
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 9

Function
Once the sensor light fixture
has been wired up and fastened to the wall support, it can be switched on.
a. Lighting controller
(threshold)
The desired light threshold
can be adjusted continu-
ously from about 2 lux to
2,000 lux. The adjusting
screw turned clockwise all
the way equals daytime
operation at approx. 2,000
lux; counter clockwise all
the way equals nighttime
operation at approx. 2 lux.
(The unit is shipped with a
factory setting for daytime
operation.) When adjusting
the sensor light fixture
detection zone and for a
performance test during
daylight, the adjusting
screw must be turned
clockwise all the way.
b. Switch-off delay
(time setting)
The period for which the
fixture should light up can
be adjusted continuously,
from about 10 seconds to
15 minutes. The adjusting
screw turned clockwise all
the way equals minimum
time, approx. 10 seconds;
counter clockwise all the
way equals maximum time,
approx. 15 minutes. (The
unit is shipped with a fac-
tory setting of the minimum
time.) We recommend set-
ting the unit to the minimum
time when adjusting the
SensorLamp’s detection
zone or carrying out a per-
formance test.
Infinitely variable bright-
ness control (Watt-o-matic)
The following functions can
be controlled by means of
the dimmer control:
1) Adjusting screw turned
clockwise all the way
means that the sensor
light fixture is switched
off. Only when move-
ment is detected is the
light switched on at full
power.
2) By setting the adjusting
screw between center
position and turned
clockwise all the way,
the brightness of the
fixture in standby mode
can be adjusted continu-
ously between about
10 watts and a maximum
of 60 watts. This means
that when movement is
detected the light swit-
ches from 40 W main-
tained lighting, for
example, to maximum
output (60 W).
3) Adjusting screw of dim-
mer turned counter
clockwise all the way
and adjusting screw of
lighting controller turned
clockwise all the way: in
this setting, the Sensor-
Lamp is constantly on.
If there is an on/off
switch in the circuit, the
sensor light fixture can
be operated as a normal
light fixture.
Three settings can now be
made on the light fixture’s
sensor lens.
10 – 60 W
approx. 10 sec.–max. 15 min.
10
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 10

Operation
Technical Specifications
In order to switch on the
light without a heat source
in the detection zone,
switch the indoor power
switch momentarily. This
will activate the light for
the period selected.
Weather can affect the
function of the sensor light
fixture. Strong gusts of
wind, snow, rain or hail may
cause switching errors,
because the unit cannot
distinguish the sudden
change of temperature.
The Fresnel lens should be
periodically wiped clean
with a damp cloth if it gets
dirty.
Do not use any cleaning
materials.
Line voltage: 220 – 240 V/50 – 60 Hz
Power output: max. 60 watts (no low-energy bulbs)
Power consumption: 1.3 W
Detection angle of sensor: 360° all-round lens
(with 120° angle of aperture)
Swivelling range of sensor: 2 x 40° in every direction
ON time, adjustable: 10 sec. to 15 min.
Lighting threshold, adjustable: 2 – 2,000 lux
Sensor range (dependent on sensor setting,
ambient temperature, and direction of approach)
From the front: 12 m (40 ’)
From the side: 16 m (20 ’)
Type of enclosure: IP 44, splashproof
Ambient temperature: – 25 °C to + 55 °C (– 13 °F to + 131 °F)
GB
11
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 11

Troubleshooting
Declaration of conformity
Malfunction
Sensor light fixture
without power
Sensor light fixture
does not switch on
Sensor light fixture
does not switch off
yFuse has blown; not
switched on; break in
wiring
yShort-circuit
yLighting controller set to
nighttime mode during
daytime operation
yBulb burned out
yPower switch off
yFuse blown
yDetection zone not
properly targeted
yInternal circuit-breaker
has opened
yAdjust setting
yReplace light bulb
ySwitch on
yReplace fuse, check
connection if necessary
yRecalibrate
ySwitch SensorLamp off
and then on again
yContinuing movement in
monitoring zone
ySet to continuous opera-
tion by indoor multi-
circuit switch
yCheck detection zone
and recalibrate if
necessary
ySwitch multi-circuit
switch to automatic
Sensor light fixture
keeps switching on and off
yAnimals moving in detec-
tion zone
yTilt sensor higher;
change detection zone
Sensor light fixture switches
on when it should not
Range of sensor light fixture
changes
This product is in confor-
mity with standards of low
voltage in accordance with
the regulations 73/23/EEC,
89/336/EEC.
yWind is moving trees or
bushes in detection zone
yCars in the street are
being detected
ySunlight is striking the
lens
yReflection from light-
colored walls or pave-
ments
ySudden temperature
changes due to weather
(wind, rain, snow) or
exhaust air from fans or
open windows
yDiffering ambient tempe-
ratures
yChange detection zone
yChange detection zone,
tilt sensor down
yInstall sensor in shel-
tered spot, or change
detection zone
yRe-adjust lighting con-
troller
yChange detection zone
or install at different spot
yWhen it is cold, shorten
range by tilting sensor
down
yWhen it is hot, tilt sensor
up
yReplace fuse; switch on
power switch; check wir-
ing with voltage tester
yCheck connections
Cause Remedy
12
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 12

Operating guarantee
This STEINEL product has
been manufactured with
great care, performance
and safety tested accord-
ing to current regulations,
and then subjected to
random sample testing.
STEINEL guarantees that it
is in perfect condition and
operates correctly.
The warranty period is 36
months, beginning with the
date of sale to the user. We
will correct defects due to
faulty material or manufac-
turing. The guarantee will
be met by repair or replace-
ment of defective parts, at
our option.
Damage to wear parts,
damage or defects occur-
ring due to improper opera-
tion or maintenance or
abuse are not covered.
Further consequential
damage to other items is
excluded.
Claims under the guarantee
will only be granted if the
product, not disassembled,
with sales slip or invoice
(date of purchase and
dealer’s stamp) is sent, well
packed, to the appropriate
Service Center, or handed
in to the dealer within the
first 6 months.
Repair-Service:
Our customer service de-
partment will repair faults
not covered by the guaran-
tee, or after the guarantee
has expired. Please send
the product, well packed, to
the nearest Service Center.
GB
13
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 13

Instructions de montage
F
Le principe
Le mouvement déclenche
l’éclairage, l’alarme ou
beaucoup plus. Pour votre
confort et votre sécurité.
Cette lampe à détection
peut-être montée partout
rapidement et est prête à
fonctionner pour la porte
d’entrée, le garage, la
terrasse ou le parking, la
remise ou la cave.
Le détecteur infrarouge
pyro-électrique intégré
détecte le rayonnement
invisible de chaleur émis
par les corps en mouve-
ment (personnes, ani-
Foyers et angles de détec-
tion de la lentille 360°
STEINEL (Angle d’ouver-
ture: 120°)
a) Lentille de détection
orientée vers l’avant.
Zone de détection A
b) Lentille de détection
orientée vers le bas. c) Lentille de détection orientée vers l’arrière.
maux . .). Ce rayonnement
de chaleur ainsi détecté est
transformé électronique-
ment et commute la lampe.
Les obstacles comme par
exemple un mur ou une
vitre empêchent la détec-
tion du rayonnement de
chaleur. Dans ce cas, il ne
se produit donc aucune
commutation.
Pour optimiser la détection
de mouvement, l’appareil
doit être monté ou orienté
de manière à avoir un léger
écart angulaire par rapport
à la direction du déplace-
ment. Aucun obstacle ne
doit gêner la détection
(arbres, murs, etc. . .)
La portée totale de 12 me-
tres n’est parfaitement
atteinte que lorsque seule
la rangée supérieure des
faisceaux se trouve sous le
boîtier.
Mur Mur Mur
12 m
Mur
Zone de détection B
4 m
Mur
Zone de détection C
1m
Mur
14
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 14

Installation
Fixation au mur
Attention: Le montage
s’effectue sur le réseau.
230 V = Danger de mort.
Tout d’abord couper le
courant et vérifier son ab-
sence à l’aide d’un testeur
de tension.
Le travail doit donc être ef-
fectué conformément à la
norme NF-C15100. Ne pas
démonter le câblage sur le
domino, mais retirer celui-
ci en le tirant doucement.
Placer la plaque de mon-
tage sur le mur et marquer
les emplacements des
trous. Faire attention aux
conduites électriques dans
le mur, percer les trous et
mettre les chevilles.
Pour pouvoir effectuer la
commutation, il faut au
moins 2 conducteurs pour
amener le courant. Pour ce
faire, il faut percer les joints
en caoutchouc à l’aide d’un
tournevis. Lorsque le con-
ducteur est passé, la pla-
que de montage peut-être
vissée et installée.
Branchement au réseau.
Le branchement s’effectue
avec 2 ou 3 conducteurs.
L = Phase (souvent noir ou
marron)
N = Neutre (souvent bleu)
PE = Terre le cas échéant
(vert/jaune)
En cas de doute, il faut
identifier les conducteurs
avec un testeur de tension,
puis couper à nouveau le
courant.
La phase (L) et le neutre
(N) sont à monter dans les
dominos correspondants,
dans lesquels passe déjà
un conducteur de la même
couleur. Le conducteur de
terre (PE) est à protéger
avec un ruban isolant.
Important: une inversion
des conducteurs peut pro-
voquer ultérieurement un
court-circuit dans l’appareil
ou dans la boîte à fusibles.
Dans ce cas, il faut à nou-
veau identifier les conduc-
teurs et refaire le branche-
ment.
Il est évidemment possible
de monter un interrupteur
sur le courant pour mettre
l’appareil en ou hors fonc-
tion.
NOIR/
BRUN BLEU
F
15
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 15

Fonctionnement
Après avoir branché la
lampe et l’avoir fixée sur son support, le courant peut-être mis. Trois possibi-
lités de réglage sont à dis-
a) Réglage crépusculaire
(Seuil de réaction)
La luminosité de déclen-
chement souhaitée peut
être réglée sous l’appareil
en continu d’environ 2 lux à
2000 lux. Lorsque la vis de
réglage est en butée à
droite, l’appareil est en
fonctionnement diurne soit
environ 2000 lux. Lorsque
la vis de réglage est en
butée à gauche, l’appareil
est en fonctionnement
crépusculaire soit environ
2 lux. (A la livraison, l’appa-
reil est réglé d’usine sur le
fonctionnement de jour).
Lors de l’installation de la
lampe, la vis doit être en
butée à droite, tant pour le
réglage du champ de dé-
tection que pour le test de
fonctionnement.
b) Temporisation de
l’extinction (Minuterie)
La durée d’éclairage
souhaitée peut-être réglée
sous l’appareil en continu
d’environ 10 sec. à 15 min.
maximum. Lorsque la vis
de réglage est en butée à
droite, c’est le temps le
plus court soit environ
10 sec. Lorsque la vis de
réglage est en butée à
gauche, c’est le temps le
plus long soit environ
15 min. (A la livraison,
l’appareil est réglé d’usine
sur le temps le plus court).
Lors de l’installation de
l’appareil, il est conseillé
de le régler sur le temps le
plus court tant pour la
détermination du champ de
détection que pour le test
de fonctionnement.
Réglage en continu de
l’intensité de veille
(Watt-o-matic)
Le régulateur d’intensité
lumineuse permet les fonc-
tions suivantes:
1) Lorsque la vis de réglage
est en butée à droite, la
lampe à détection est
éteinte, c’est seulement
en cas de mouvement
dans la zone de détec-
tion que la lampe
s’éclaire à l’intensité
maximale.
2) Lorsque la vis de réglage
est entre la position
médiane et la butée à
gauche, la lampe est en
position de veille et
l’intensité lumineuse est
comprise entre 10 et
60 Watts.
C’est donc seulement en
cas de mouvement dans
le champ de détection
que la lampe va passer
de la position de veille
(par ex. 40 Watts) à la
position d’éclairage à
pleine puissance.
3) Lorsque la vis de réglage
d’intensité est en butée
à gauche et la vis de ré-
glage de crépuscularité
en butée à droite, la
lampe est en mode d’é-
clairage permanent. En
intercalant un interrup-
teur éventuellement déjà
installé sur le réseau do-
mestique, la lampe peut-
être utilisée comme une
lampe traditionnelle.
position sur la lentille de
détection.
10 – 60 W
approx. 10 sec.–max. 15 min.
16
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 16

Utilisation
Données techniques
Pour déclencher l’éclairage
indépendamment de la
présence d’une source de
chaleur dans la zone de dé-
tection, il convient d’utiliser
rapidement l’interrupteur
monté sur le réseau domes-
tique. Ainsi l’éclairage sera
actif pendant le temps
réglé.
Les intempéries peuvent
avoir une influence sur le
fonctionnement de la lampe
à détection. Des déclenche-
ments intempestifs
peuvent se produire par
vent violent, neige, pluie ou
grêle car des variations sou-
daines de températures ne
peuvent être différen-
ciées de sources de cha-
leur.
La lentille de Fresnel (len-
tille de détection) peut être
nettoyée avec un chiffon
humide (sans produit de
nettoyage) en cas de salis-
sures.
Tension du réseau: 220 – 240 V/50 – 60 Hz
Puissance: Ampoules de 60 W max.
(Pas de lampes à économie d’énergie)
Consommation propre: 1,3 W
Angle de détection: 360° sur la circonférence
(Angle d’ouverture de 120°)
Zone pivotable du détecteur: 2 x 40° dans toutes les directions
Temporisation, réglage: 10 sec. – 15 min.
Crépuscularité, réglage: 2 lux – 2000 lux
Portée du détecteur (variable suivant le réglage
du détecteur, la température de l’environnement
et la direction du déplacement)
frontale: 12 m
latérale: 16 m
Mode de protection, étanche
aux projections d’eau: IP 44
Température ambiante: – 25 °C – + 55 °C
F
17
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 17

Dysfonctionnements
Déclaration de conformité
Problème
Lampe à détection
sans courant
Lampe à détection
ne se commute pas
yFusible défectueux
débranché, câble inter-
rompu
yCourt-circuit
yPendant la journée le
réglage crépusculaire est
en position nocturne
yAmpoule défectueuse
yInterrupteur coupé
yFusible défectueux
yZone de détection pas
ajustée
yDisjoncteur interne
activé
yRégler à nouveau
yChanger l’ampoule
yCommuter
yChanger le fusible,
éventuellement vérifier le
branchement
yRégler à nouveau
yEteindre puis rallumer la
lampe
Lampe à détection
ne s’éteint pas
yMouvement continu dans
la zone de détection
yContrôler le champ
éventuellement ajuster à
nouveau si nécessaire
Lampe à détection
s’allume et s’éteint
continuellement
yDes animaux se dépla-
cent dans le champ de
détection
yMode permanent piloté
par l’interrupteur domes-
tique
yOrienter le détecteur
plus haut, masquer la
visée si nécessaire,
modifier le champ et
masquer le cas échéant
yMettre l’interrupteur en
mode automatique
Lampe à détection
se déclenche de manière
intempestive
Modification de la portée
de la lampe
Ce produit répond aux
prescriptions de la directive
basse-tension 73/23/CEE
et de la directive Compati-
bilité Electromagnétique
(89/336/CEE).
yLe vent agite les arbres
et les arbustes dans la
zone de détection
yDétection des voitures
sur la chaussée
yModification soudaine de
température due aux in-
tempéries (vent, pluie,
neige) ou à des courants
d’air provenant de venti-
lateurs ou de fenêtres
ouvertes
yChangement des tempé-
ratures de l’environne-
ment
yModifier le champ et
masquer si nécessaire
yModifier le champ,
abaisser le détecteur
yModifier la zone et dépla-
cer le lieu de montage
yPar temps froid, réduire
la portée du détecteur en
l’abaissant
yPar temps chaud, le rele-
ver
yChanger le fusible,
commuter l’interrupteur
vérifier le câble à l’aide
d’un testeur de tension
yVérifier le branchement
Cause Remède
18
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 18

Garantie de fonctionnement
Ce produit STEINEL à été
fabriqué avec le plus grand
soin. Son fonctionnement
et sa sécurité ont été con-
trôlés suivant des procédu-
res fiables et il à été soumis
au contrôle final par son-
dage.
STEINEL assume la garan-
tie d’une qualité et d’un
fonctionnement irréprocha-
ble. La durée de garantie
est de 36 mois et débute au
jour de la vente au consom-
mateur.
Tous les défauts provenant
du matériel ou d’un vice de
fabrication seront éliminés.
La garantie consiste selon
notre choix en un échange
ou un changement de la
pièce défectueuse. La ga-
rantie ne s’applique ni aux
pièces d’usure, ni aux dom-
mages et défauts appa-
raissant lors d’un manie-
ment ou d’une maintenance
mal faite, ni aux cassures
causées par des chocs.
Les dommages causés aux
objets étrangers par voie de
conséquence sont exclus
de la garantie.
La garantie n’est accordée
que si l’appareil est renvoyé
à la plus proche station de
service après-vente bien
emballé et non démonté
avec une facture ou ticket
de caisse, ou bien si l’appa-
reil est rendu au vendeur
dans les 6 premiers mois
de la garantie.
Service de réparation.
Le service après-vente de
notre usine effectue égale-
ment les éventuelles répa-
rations après l’expiration de
la garantie ou non-couver-
tes par la garantie. Veuillez
bien embailer le support et
l’expédier à la plus proche
station de service après-
vente, et conserver le globe
en verre.
F
19
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 19

Montageaansluiting
NL
Het principe
Beweging schakelt licht,
alarm en nog veel meer aan.
Voor uw gemak en veilig-
heid.
Bij huisdeur, garage, terras
of carport, overal is deze sensorlamp snel gemon- teerd en bedrijfsklaar.
De ingebouwde pyro-elek-
trische infrarood-detektor
registreert de onzichtbare
warmtestraling van zich be-
wegende mensen, dieren,
Brandpunten en registratie-
hoek van de STEINEL-lens
360° (met 120° openings-
hoek)
a) sensorlens naar voren
gericht
Registratiebereik A
b) sensorlens naar bene-
den gericht c) sensorlens naar achte- ren gericht
auto’s enz. Deze zo geregis-
treerde warmtestraling
wordt elektronisch omgezet
en schakelt de lamp aan.
Door hindernissen, zoals
muren of ruiten, wordt geen
warmtestraling herkend, er
volgt dus ook geen schake-
ling.
De beste bewegings-
registratie heeft u, als het
apparaat in een kleine hoek
in de looprichting gemon-
teerd, resp. gericht wordt
en belemmeringen, zoals
bijv. bomen, muren, etc.)
het zicht niet wegnemen.
Let op: De volle reikwijdte
van 12 m. wordt het beste
bereikt, als u de bovenste
rij lenssegmenten in het
huis draait.
wand/muur wand/muur wand/muur
12 m
wand/muur
Registratiebereik B
4 m
wand/muur
Registratiebereik C
1m
wand/muur
20
L400_10spr.qxd 18.02.2003 9:06 Uhr Seite 20
