Steren LED-240 User manual

Manual de instrucciones
Barra de 240 LEDS
RGB de 8 secciones
V1.0
0715a
LED-240

2
LED-240
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones de operación y solución de
problemas necesarios para instalar y operar su nueva Barra de 240 LEDS
RGB de 8 secciones Steren.
Por favor revise el manual completamente para estar seguro de
instalar y poder operar apropiadamente este producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
Barra de 240 LEDS RGB de
8 secciones
La información que se muestra en este manual es de referencia
sobre el producto.
Debido a actualizaciones pueden existir diferencias. Por favor,
consulte nuestra página web (www.steren.com) para obtener la
versión más reciente del instructivo.

3
IMPORTANTE
• No intente abrir el equipo, puede ocasionar mal funcionamiento y se anulará la garantía.
• Mantenga el equipo fuera del alcance de los niños.
• No exponga el equipo a temperaturas extremas.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
Puede causar un mal funcionamiento o un choque eléctrico.
• Para evitar incendios o el riesgo de electrocución, no exponga el equipo a la lluvia ni a la
humedad.
• Evite las caídas del equipo, ya que podría sufrir daños.
•No coloque el equipo ni los accesorios sobre supercies inclinadas, inestables o sometidas
a vibraciones.
• No coloque objetos pesados sobre el equipo ni sobre sus accesorios.
• No exponga el equipo ni sus accesorios a polvo, humo o vapor.
• No remueva la punta de tierra para emplearse en contactos de dos hilos.
• No utilice el equipo si se encuentra dañado el cable de alimentación. Si el cable de
corriente se daña acuda con un distribuidor.
• No coloque el enchufe del cable de alimentación con las manos mojadas.
• Para desconectar el equipo, jale de la clavija y retírela del contacto. Nunca jale el cable de
alimentación para desconectar el equipo.
• Siempre utilice un paño suave y seco para limpiar el equipo.
• No utilice solventes u otros productos químicos para limpiar el exterior del sistema.
• No mirar directamente a la fuente de luz, las personas sensibles pueden padecer un shock
epiléptico.

4
1. CARACTERÍSTICAS
La barra de 240 LEDs puede ser usada para proyectar cualquier color de luz ya
que es del tipo RGB (Rojo, Verde y Azul), puede congurar la misma lámpara
en diferentes secuencias y colores de iluminación de forma ja o controlada por
una DMX.
Perfecta para aplicaciones amateur y profesionales. Tiene display de 4 dígitos,
botones de conguración y entrada y salida para DMX.
El chasis es de aluminio, que la hace ligera no requiriendo estructuras
complicadas para su instalación.
• RGB
• Tecnología LED
• Compatible con DMX
• Secuencias preestablecidas.

5

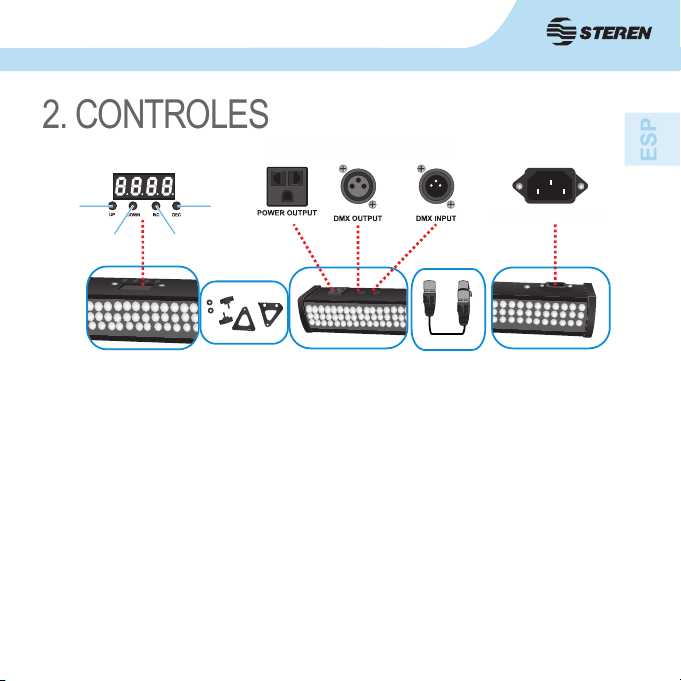

2. CONTROLES
1. UP: selecciona el siguiente modo operativo (consulte el diagrama modalidades pág. 9).
2. DOWN: selecciona la modalidad anterior (consulte el diagrama modalidades pág. 9).
3. INC: aumenta el valor de la función seleccionada.
4. DEC: reduce el valor de la función seleccionada.
5.Tomacorriente: le permite alimentar un aparato conectado en serie.
6. OUTPUT: salida de señal DMX (XLR 3 polos 1 = Tierra, 2 = DMX-, 3 = DMX+) para
conectar a la entrada DMX de otro aparato de efectos de luces DMX.
7. INPUT: entrada de señal DMX (XLR 3 polos 1 = Tierra, 2 = DMX-, 3 = DMX+) para
conectar a un juego de luces o un controlador DMX.
8. Entrada de alimentación.
9. Cable canon (XLR).
10. Herrajes.
58
9
10
1
23
4
67
5 6 7

6
3. INSTALACIÓN
1. Localice el lugar donde desea instalar la lámpara, colóquela en la pared o
techo y marque los lugares donde se van a realizar las perforaciones.
2. Una vez que realizó las perforaciones, inserte los taquetes en los oricios y
con ayuda de los tornillos y herrajes sujete la lámpara.
3. Ajuste la posición deseada.

7
4. CONEXIÓN
Para realizar las conexiones tome en cuenta que este equipo está
provisto de conectores XLR de 3 polos con la siguiente conguración
pin: 1 = tierra, 2 = DMX-, 3 = DMX+.
Conecte el cable de alimentación a la entrada POWER INPUT.

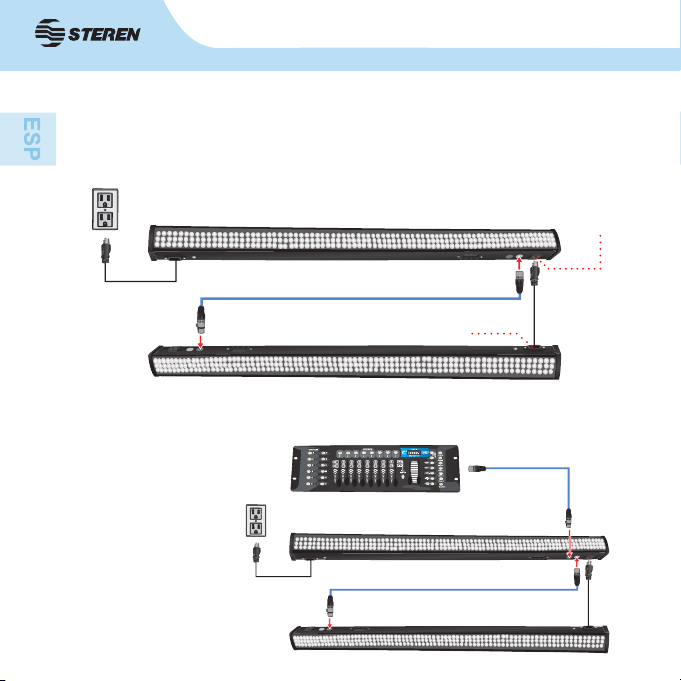

1. Conexión básica

8
2. Conexión en cadena
3. Conexión con controlador DMX
Pueden interconectarse en sincronía varios aparatos; de este modo la
lámpara principal controlará las demás lámparas que deberán jarse en el
modo de operación SLAE (esclavo).
Hembra
(input)
Hembra
(input)
Hembra
(input)
Cable de
alimentación
Cable de
alimentación
Power input
Power output
Macho
(output)
Macho
(output)
Macho
(output)
Puede manipular
las lámparas
individualmente
mediante un
controlador.
FADETIME
SPEED
0.1 SEC
10.MIN 0
30S
Cable de
alimentación

9
1. Una vez que realizó las conexiones, use los botones UP-subir y
DOWN-bajar para seleccionar alguna de las secuencias disponibles
para modo manual (ver tabla pág. 10).
2. Use los botones INC (aumentar) y DEC (disminuir) para
elegir entre los rangos la secuencia deseada.
Para hacer funcionar la sincronia, deberà elegir en la
primer lámpara alguna secuencia para modo manual y
en las demás debera poner en modo SLAVE (esclavo).
Las funciones realizadas en la primer lámpara será la misma para
todas las lámparas conectadas.
1. Uso del equipo manual
2. Uso del equipo en cadena
5. MODO DE USO

10
Opción
manual
Inicio de secuencia
(modo esclavo)
Inicio de secuencia
(modo DMX)
Rangos
Cuando vaya a cambiar de función, ponga los valores de la función actual al mínimo.
Modo esclavo

11
Pueden interconectarse varios equipos, Master controlará los aparatos Slave
en sincronía. Elija en los equipos intrconectados la primer secuencia del
modo SLAVE (esclavo) y elija el valor deseado.
Nunca use un conector «Y» para hacer una bifurcación del enlace en serie.
- No conecte el aparato a la corriente mediante un dimmer.
3. Uso del equipo con controlador DMX
En la lámpara deberá elegir con los botones UP (subir) y DOWN (bajar)
la primer secuencia del modo DMX y seleccione entre los rangos el valor
deseado.

12
CH1 CH2
NO. Valor DMX Función Velocidad
1 0-11 Off
0-255
2 12-23 Rojo
3 24-35 Verde
4 36-47 Azul
5 48-59 Amarillo
6 60-71 Morado
7 72-83 Cian
8 84-95 Blanco
9 96-107 Programa 1
10 108-119 Programa 2
11 120-131 Programa 3
12 132-143 Programa 4
13 144-155 Programa 5
14 156-167 Programa 6
15 168-179 Programa 7
16 180-191 Programa 8
17 192-203 Programa 9
18 204-215 Programa 10
19 216-227 Programa 11
20 228-239 Programa 12
21 240-251 Programa 13
22 252-255 Modo de sonido Sensibilidad 0-255
Modo DMX 1

13
Modo DMX 2
Modo DMX 3
Modo DMX 4
CH8 CH9 CH10 CH11 CH12 CH13 CH14
G B R G B Flash Atenuado
general
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Frecuencia
0-255
Atenuado
0-255
CH1 CH2 CH3 CH4
R G B Atenuado general
Atenuado 0-255 Atenuado 0-255 Atenuado 0-255 Atenuado 0-255
CH1 CH2 CH3
R G B
Atenuado 0-255 Atenuado 0-255 Atenuado 0-255
CH1 CH2 CH3 CH4 CH5 CH6 CH7
R G B R G B R
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255

14
Modo DMX 5
CH1 CH2 CH3 CH4 CH5 CH6 CH7
R G B NO. Valor
DMX Función Velocidad Flash Atenuador Maestro
Atenuado
0-255
0=Apa-
gado
Atenuado
0-255
0=Apa-
gado
Atenuado
0-255
0=Apa-
gado
1 0-11 Apagado
Velocidad
0-255
0-4
Apagado
Atenuado
0-255
0=Apa-
gado
2 12-23 Rojo
Flash
5-255
3 24-35 Verde
4 36-47 Azul
5 48-59 Amarillo
6 60-71 Morado
7 72-83 Cian
8 84-95 Blanco
9 96-107 Programa 1
10 108-119 Programa 2
11 120-131 Programa 3
12 132-143 Programa 4
13 144-155 Programa 5
14 156-167 Programa 6
15 168-179 Programa 7
16 180-191 Programa 8
17 192-203 Programa 9
18 204-215 Programa
10
19 216-227 Programa
11
20 228-239 Programa
12
21 240-251 Programa
13
22 252-255 Modo
Sonido
Sensibilidad
0-255

15
Modo DMX 6
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9
R G B R G B R G B
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
CH10 CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18
R G B R G B R G B
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
CH19 CH20 CH21 CH22 CH23 CH24 CH25 CH26
R G B R G B Flash Atenuador
Maestro
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Atenuado
0-255
Flash
0-255
0=Apa-
gado
Atenuado
0-255
0=
Apagado

16
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.
6. ESPECIFICACIONES
5. SOLUCIONES Y PROBLEMAS
Alimentación: 85-240V~ 50/60Hz 36W
Temperatura de operación: -20°C a 45°C
Humedad relativa: 0% - 90% no condensada
Consumo: 170 Wh/día (10h x día)
Consumo en espera: 14 Wh/día
Problemas Soluciones
La lámpara no
enciende
•Revise que la conexión a la corriente eléctrica es
correcta.
•Si la va a usar de manera independiente, revise que
no se encuentre en el modo SLAVE.
•Si se encuentra en el modo audiorítmico, acerque
una fuente de sonido y ajuste la sensibilidad.
Cuando conecto
la lámpara a un
controlador DMX no
puedo controlarla
•Revise que la conexión sea correcta y consulte el
manual de instucciones de su controlador DMX.
•Ajuste la dirección de la lámpara de manera que
coincida con la del controlador DMX.

17
Producto: Barra de 240 LEDS RGB de 8 secciones
Modelo: LED-240
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra
cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta
garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de
C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió
el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le
expida otra póliza de garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
Del. Azcapotzalco, RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, Del. Azcapotzalco, México, D.F.
02870, RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México.
D.F. RFC: ESC9610259N4, Del. Cuauhtémoc,
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna
duda o pregunta por favor llame a nuestro Centro
de Atención a Clientes, en donde con gusto le
atenderemos en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000

2
Thank You
on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary
to install and operate your new Steren´s 8 sections, 240 LED bar lamp.
Please review this manual thoroughly to ensure proper
installation and operation of this product. For support, shopping,
and everything new at Steren, visit our website:
www.steren.com
LED-240
8 sections, 240 LED bar lamp
The instructions of this manual are for reference about the product.
There may be differences due to updates.
Please check our web site (www.steren.com) to obtain the latest
version of the instruction manual.

3
IMPORTANT
•Do not try to open the device, may cause damages and warranty will be void.
• Keep device out of the reach of children.
• Do not expose to extreme temperatures.
• Do not use or store the equipment near wet places. May cause malfunction or shock hazard.
• To prevent re or shock hazard, do not expose the device to rain or moisture.
• Avoid dropping the unit as this may cause damage.
• Do not place the device or accessories on surfaces that are tilted, unstable or subject to
vibration.
• Do not put heavy objects on the device or accessories.
• Do not expose the device or accessories to dust, smoke or steam.
• Do not remove the ground plug on your plug in order to be able to connect the surge
protector to a 2 hole connector.
• Do not use this equipment if the power cord is broken or damaged. If power cord has been
damaged, contact your nearest dealer
• Do not touch the plug of the AC power cord with wet hands.
• When you want to unplug the equipment, pull the plug & release from the AC outlet. Never
pull from the power cord.
• Do not use solvents or other chemicals to clean the exterior of the device.
• Clean with a soft, dry cloth.
