Steren MIX-150 User manual

Producto: Mezcladora USB portátil
Modelo: MIX-150
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y
funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de
transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días,contados a partir de la recepción del producto en cualquiera de los sitios donde
pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las
direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se
extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor _________________________________________
Domicilio _____________________________________________________
Producto _____________________________________________________
Marca _______________________________________________________
Modelo ______________________________________________________
Número de serie _______________________________________________
Fecha de entrega ______________________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 3 y 4, San Salvador Xochimanca,
México, D.F. 02870, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México. D.F. RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda
al centro de distribución más cercano a su domicilio y
en caso de tener alguna duda o pregunta por favor llame
a nuestro Centro de Atención a Clientes, en donde con
gusto le atenderemos en todo lo relacionado con
su producto Steren.
Centro de Atención a Clientes
01 800 500 9000
Antes de utilizar su nuevo producto Steren, lea este instructivo para evitar
cualquier mal funcionamiento.
PRECAUCIONES
IMPORTANTE
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular la garantía.
• No exponga el equipo a temperaturas extremas.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua. Puede causar
un mal funcionamiento o un choque eléctrico.
El diseño del producto y las especicaciones pueden variar sin previo aviso.
CARACTERÍSTICAS
La consola mezcladora de tres canales es ideal para reuniones y estas, gracias a la versatilidad y
portabilidad que ofrece. Tiene entrada para micrófono, entrada de línea RCA de dos canales y entrada USB
para alimentación o transferencia de audio directo de su computadora. Incorpora además un ecualizador
independiente de dos bandas por canal e indicador de saturación.
La salida es por medio de un conector de 3,5 mm estéreo que permite grabar sus archivos de audio en una
computadora o conectarlo a un amplicador o bocinas amplicadas. Chasis fabricado en acero al bajo
carbón de color negro.
• 1 Entrada de micrófono XLR
• 1 Entrada de audio de 2 canales
• 1 Entrada de audio USB para computadora
• 1 salida de audio
• Interruptor de encendido/apagado
La información que se muestra en este manual sirve únicamente como
referencia sobre el producto.
Debido a actualizaciones pueden existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para obtener la
versión más reciente del instructivo.
CONEXIÒN A UNA COMPUTADORA
1. Conecte el cable USB al MIX-150 y a una computadora.
2. Encienda el MIX-150.
3. Espere a que se instalen los controladores necesarios.
4. Seleccione “USB Audio CODEC” como la entrada y salida de audio predeterminadas en las opciones
del sistema.
5. Abra el programa de grabación de su preferencia y asegúrese de que “USB Audio CODEC” esté
seleccionado como entrada y salida de audio.
6. Conecte los micrófonos y otros dispositivos que necesite.
7. Comience la grabación.
8. Una vez que haya terminado, apague el MIX-150 y desconecte todos los cables.
Entrada de alimentación: 5 V 500 mA
Entradas micrófono: 20 mv, desbalanceado
Entrada USB: 16 Bits, 44,1 kHz
Entrada de línea: 1 V, desbalanceado
Salidas de audífonos: 300 mW @1%THD
Distorsión (THD): < 0,01% S/N vs máx. salida
Respuesta en frecuencia: 20 Hz – 22 kHz
Relación señal a ruido: >70 dB
Eliminador
Alimentación: 100-240 V~ 50/60 Hz 300 mA
Salida: 5 V 550 mA
ESPECIFICACIONES
CONTROLES
1. Puerto USB.Permite conectar la consola a una computadora para usarla como interfaz de audio y para
alimentación.
2. Interruptor principal. Enciende/apaga la unidad.
3. LED de encendido. Se ilumina cuando la consola está encendida.
4. Entrada Mic/Line. Inserte un cable XLR o de 6,3 mm con señal monoaural. Para evitar daños, no conecte
ninguna señal cuando la unidad esté encendida.
5. Entrada de línea. Conectores RCA para señal estéreo.
6. Entrada CD/Tape. En esta entrada puede conectar un reproductor MP3, de cinta, de CD, etc.
7. Salida CD/Tape. Use esta salida para conectar una grabadora o un amplicador.
8. Salida principal. Use para conectar la consola a un amplicador o a unas bocinas activas.
9. Salida de monitoreo. Conecte un amplicador o audífonos para monitoreo.
10. Control de ganancia. Ajuste la ganancia del canal 1.
11. Control de agudos. Permite controlar el nivel de los tonos agudos.
12. Control de graves. Permite controlar el nivel de los tonos graves.
13. Controles PAN/BAL. Aumentan la señal en algún canal de salida (izquierdo o derecho).
14. LED de picos. Este LED se enciende cuando hay señal en el canal. Cuando la señal de salida es muy
alta, lo que puede producir saturación o distorsión, el LED encenderá en color rojo.
15. Volumen del canal. Controla el volumen de cada canal en la mezcla nal.
16. Selector de entrada de línea/USB. Presione para escuchar la entrada de línea o el audio USB en los
canales 2 y 3.
17. Selector de envío de señal CD/TAPE a salida principal. Presione para enviar la señal CD/TAPE a
la salida principal.
18. Selector de envío de señal CD/TAPE a salida de monitoreo. Presione para enviar la señal CD/TAPE
a la salida de monitoreo.
19. Control de volumen de salida de monitoreo. Use para aumentar/disminuir el volumen de la salida
de monitoreo.
20. Control de volumen de salida principal. Gire para aumentar/disminuir el volumen principal.
21. Indicadores de Clip L/R. Encienden cuando la señal alcanza un nivel alto, lo que puede provocar
distorsión.
+10
P108F12974c

Before using your new Steren´s product, please read this instruction manual to prevent
any damage.
CAUTIONS
IMPORTANT
• Do not try to open the device, may cause damages and warranty will be void.
• Do not expose to extreme temperatures.
• Do not use or store the equipment near wet places. May cause malfunction or shock hazard.
The instructions of this manual are for reference about the product.
There may be differences due to updates.
Please check our web site (www.steren.com) to obtain the latest version of the
instruction manual.
Product: USB portable mixer
Part number: MIX-150
Brand: Steren
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from
the date of purchase.
CONDITIONS
1. This warranty card with all the required information, invoice or purchase ticket, product box or package, and product, must be presented when
warranty service is required.
2. If the product is in the warranty time, the company will repair it free of charge.
3. The repairing time will not exceed 30 natural days, from the day the claim was received.
4. Steren sell parts, components, consumables and accessories to customer, as well as warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries, failure to follow enclosed instructions, improper repair by
unauthorized personnel, improper safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
RETAILER INFORMATION
Name of the retailer ____________________________________
Address _____________________________________________
Product ______________________________________________
Brand _______________________________________________
Serial number _________________________________________
Date of delivery _______________________________________
In case your product fails or have questions, please contact your nearest dealer. If you are in Mexico, please call to our Call Center.
01 800 500 9000
Product design and specications are subject to change without notice.
HIGHLIGHTS
This mixer has three channels and it is perfect for your parties or meetings. It includes microphone input, RCA
input channel (two) and USB input for power or audio transfer (using a PC).
Also, it has an independent two-band equalizer per channel and peak indicator.
The output is performed by a 3.5mm connector, allowing to record your audio les into a computer or to
plug into an amplier o amplied speakers. The case is manufactured in low carbon steel.
•One XLR microphone input
• One two-channel audio input
• One USB audio input (for computer)
• One audio output
• On / off switch

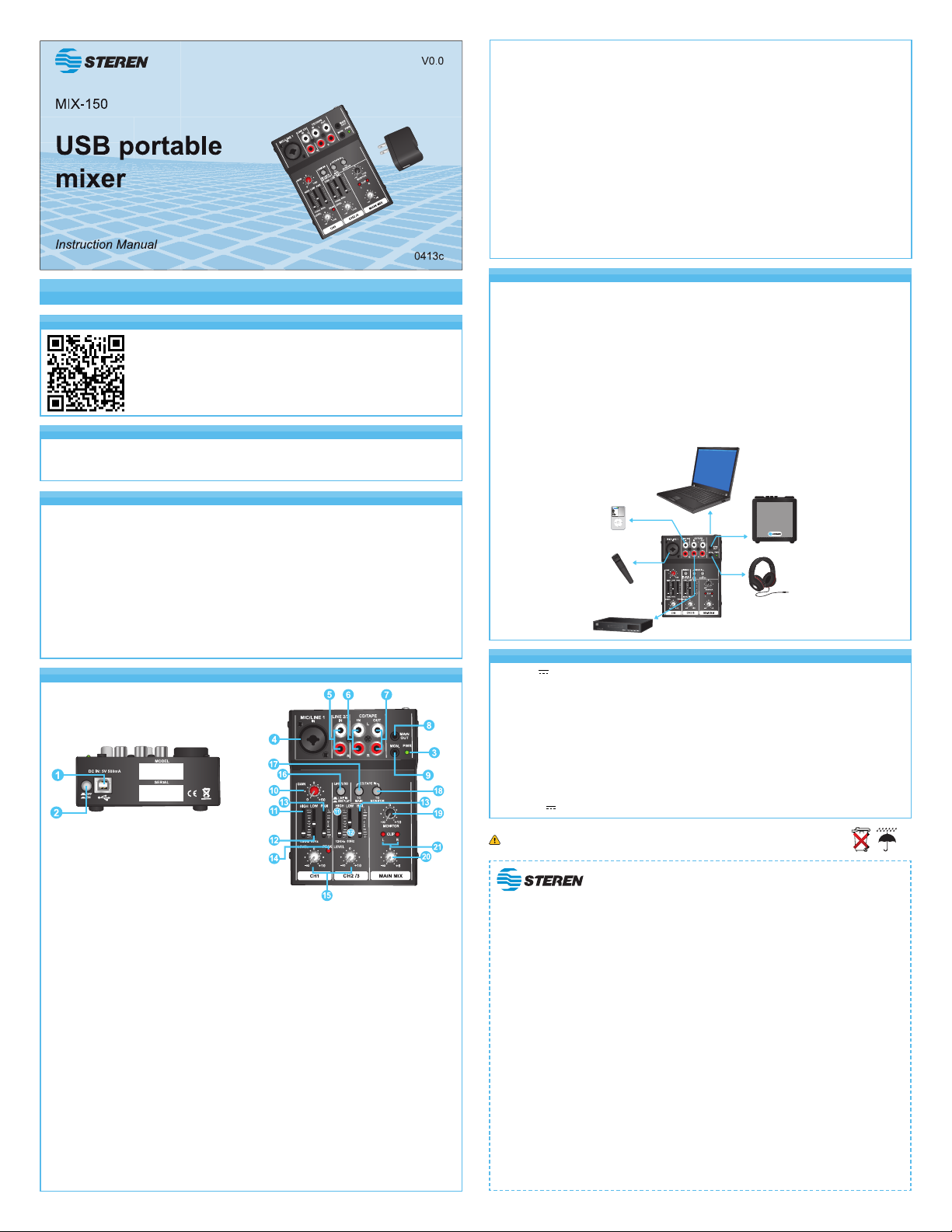

CONTROLS
1. USB port. It allows you to connect your console to a computer to use it as audio interface and for power
input.
2. Main switch. Turn on / off the unit.
3. Power LED. Illuminates when the console is turned on.
4. Mic/Line input. Insert an XLR cable or plug 6.3 mm monaural signal. To avoid damage, do not connect
any signal when the unit is turned on.
5. Line input. RCA jacks for stereo signal.
6. Input CD/Tape. In these ports you can connect an MP3 player, tape, CD, etc.
7. Output CD/Tape. Use this output to connect a recorder or amplier.
8. Master output. Use to connect your console to an amplier or active speakers.
9. Output for monitoring. Connect an amplier or headphones for monitoring.
10. Gain control. Adjust the channel 1 gain.
11. Treble control. Controls the treble level.
12. Bass control. It allows to control the bass level.
13. PAN/BAL controls. These controls serve to boost the signal in some output channel (left or right).
CONNECTION TO A COMPUTER
1. Connect the USB cable to the MIX-150 and to a computer.
2. Turn the MIX-150 on.
3. Wait for the necessary drivers are installed.
4. Select “USB Audio CODEC” as the preset audio input and output in the system options.
5. Open the recording program of your choice and make sure that “USB Audio CODEC” is selected as audio
input and output.
6. Make connections from microphones and inputs as needed.
7. Start recording.
8. Once you are nished, turn off the MIX-150 and disconnect all cables.
Input: 5 V 500 mA
Microphone input: 20 mv non balanced
USB input: 16 Bits, 44.1 kHz
Line input: 1 V, non balanced
Headphone output: 300 mW @1%THD
THD: < 0.01% S/N vs max.output
Frequency response: 20 Hz – 22 kHz
SNR: >70 dB
Power converter
Input: 100-240 V~ 50/60 Hz 300 mA
Output: 5 V 550 mA
SPECIFICATIONS
14. Peak LED. This LED turns on when there is signal on the channel. When the output signal is very high,
which can cause saturation or distortion, the LED will light red.
15. Channel volume. Here you can control the volume of each channel in the nal mix.
16. Line/USB input selector. Press to select if you want to hear channels 2 and 3 line in input or USB audio.
17. CD / TAPE to main output signal selector. Press to send the signal CD / TAPE to the main output.
18. CD / TAPE to monitoring output signal selector. Press to send the signal CD / TAPE to monitoring
output.
19. Output volume control for monitoring. Use to increase / decrease the volume of the monitoring output.
20. Master output volume control. Turn to increase / decrease main volume.
21. L/R Clip indicators. They light up when the signal reaches a high level, which can cause distortion.
+10
