Sterilite 0140-2 User manual

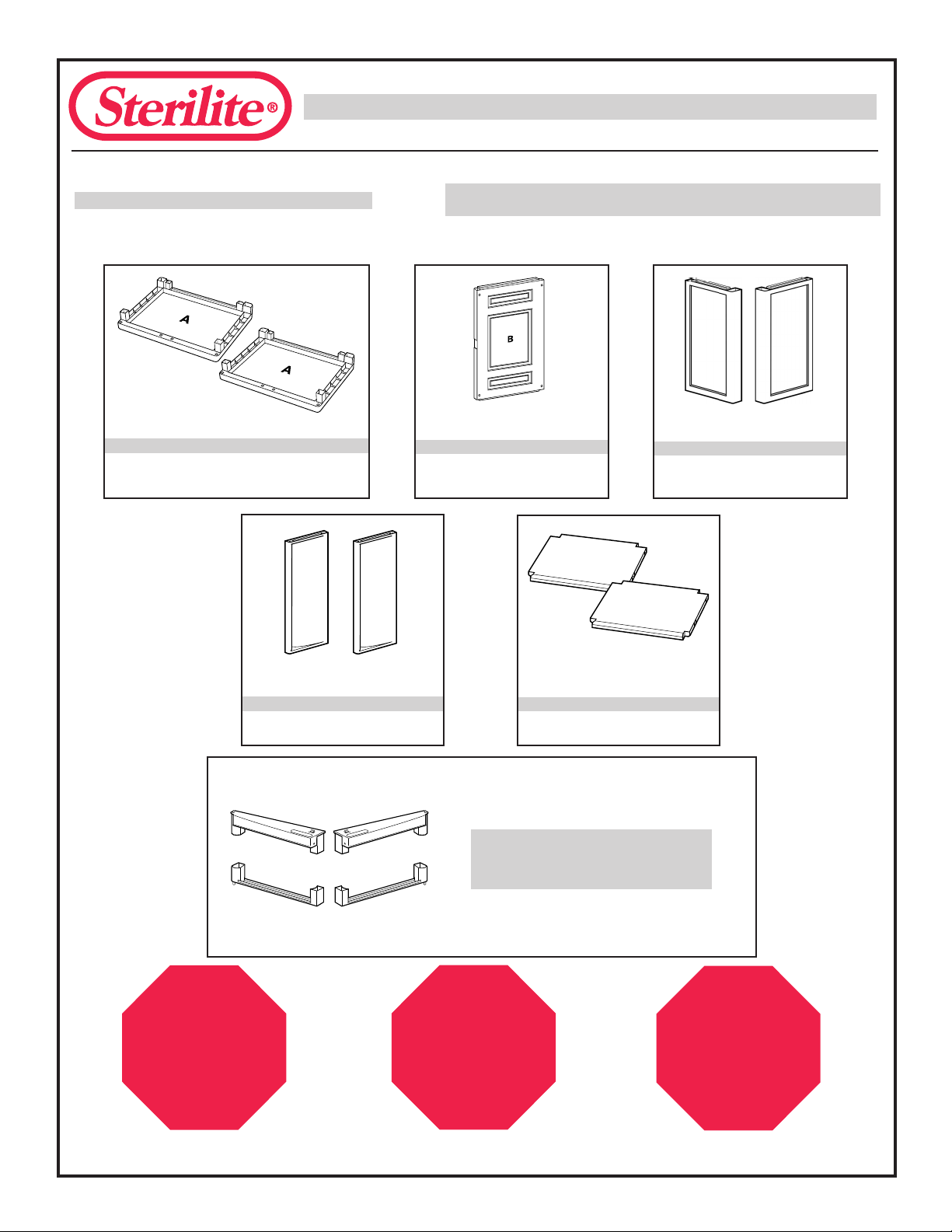

Part B - Back Panel - 1 Each
Pièce B - Panneau Arrière -1 élément
Pieza B - Panel posterior -1 unidad
Part D - Door Panel - 2 Each
Pièce D - Panneau de porte - 2 éléments
Pieza D - Panel de puerta - 2 unidades
Part C - Side Panel - 2 Each
Pièce C - Panneau Latéral - 2 éléments
Pieza C - Panel lateral - 2 unidades
Part A - Top/Base Panel - 2 Each
Pièce A - Panneau Supérieur/Inférieur - 2 éléments
Pieza A - Panel superior/inferior - 2 unidades
Each part has a molded-in part letter for identification
Chaque pièce est identifiée par une lettre gravée
Cada pieza lleva grabada una letra para su identificación
No tools required • Best if assembled on hard flat surface
Aucun outil nécessaire • Il est préférable d’effectuer le montage sur
une surface plane et solide
No requiere del uso de herramientas • Se recomienda ensamblar sobre
una superficie lisa y dura
F
H
G
i
Part F - Left Door Handle - 1 Each
Part G - Right Door Handle - 1 Each
Part H - Door Cap - 1 Each
Part i - Door Cap - 1 Each
Pièce F - Poignée Porte Gauche -1 élément
Pièce G - Poignée Porte Droite -1 élément
Pièce H - Dessous de Porte -1 élément
Pièce i - Dessus de Porte -1 élément
Pieza F - Manija de puerta izquierda -1 unidad
Pieza G - Manija de puerta derecha -1 unidad
Pieza H - Tapa de puerta -1 unidad
Pieza i - Tapa de puerta -1 unidad
Part E - Shelf - 2 Each
Pièce E - Étagère - 2 éléments
Pieza E - Estantes - 2 unidades
#0140-2 Shelf Utility Cabinet Assembly Instructions
#0140-Instructions de montage pour armoire utilitaire à deux étagères
#0140-Instrucciones de ensamblado, gabinete utilitario de dos estantes
STOP!
Il vous manque des
pièces?Pas besoin de
retourner au magasin. Le
magasin ou vous avez
acheté cet article n’a pas
de pièces de rechange en
stock. Contactez nous par
téléphone ou par courrier
électronique avec
votre adresse.
STOP!
Missing parts?
No need to go back
to the store!
The store where
you made your purchase
does not stock parts
for this item.
Call or E-MAIL us
with your
street address.
ALTO!
Le faltan piezas?
No es necesario que
regrese a la tienda! La
tienda donde compró el
gabinete no tiene piezas
para este artículo.
Ll·menos o envíenos
email con su dirección.
Tel. [phone] E-MAIL [email protected]
?
!
!
?
!
!

Side Panels C and Back Panel B align with “Tongue and Groove” type joints
Les Panneaux Latéraux C et le Panneau Arrière B sont assemblés avec des joints à rainures
Los Paneles laterales C y el Panel posterior B se alinean con juntas de tipo “Lengueta y ranura”
Fije dos Paneles laterales C del mismo
modo que el Panel posterior, pero
utilizando los postes de unión m·s grandes
del Panel superior/inferior. SE OIRÁ UN
“CLIC” CUANDO LA ESQUINA
DELANTERA QUEDE BIEN ENSAMBLADA
1
2
C
C
B

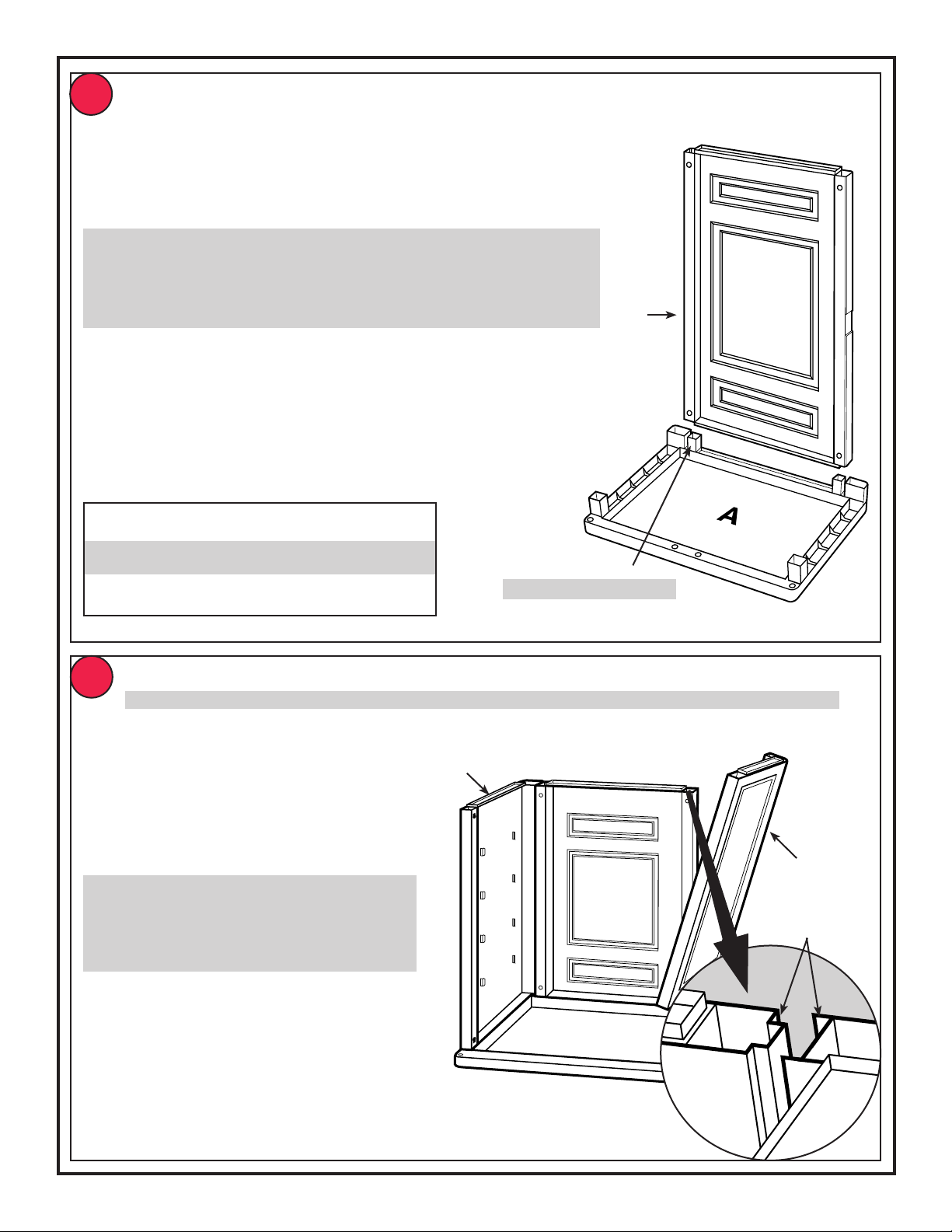

Place one Top/Base Panel A on floor so that posts face up. With
letter B facing outside of cabinet, insert Back Panel B onto smaller
inner posts in rear of Top/Base Panel A and push down to lock
into place.
Coloque un Panel superior/inferior A en el piso de modo que
los postes de unión miren hacia arriba. Con la letra B mirando
hacia fuera del gabinete, fije un Panel posterior B, haciendo
que los postes m·s pequeños de la parte posterior del Panel
superior/inferior se inserten en los orificios del Panel posterior.
Empuje hacia abajo para fijar el Panel posterior en su lugar.
Insert two Side Panels C onto Top/Base
Panel A and push down. YOU WILL HEAR
AN AUDIBLE“SNAP” WHEN FRONT
CORNER IS LOCKED IN PLACE.
Insérer deux Panneaux Latéraux C sur le
Panneau Superieur/Inférieur A et appuyer
vers le bas. VOUS ALLEZ ENTENDRE
UN “SNAP” À L’ORIELLE LORSQUE LE
COIN DU DEVANT SE MET EN PLACE.
Smaller inner post
Montant intérieur plus petit
Los postes m·s pequeños
Placez un Panneau Supérieur/Inférieur A sur le sol avec les mon-
tants dirigés vers le haut. Avec la lettre B tournée vers l’extérieur de
l’armoire, insérer le Panneau Arrière B sur les plus petits montants
intérieurs à l’arrière du Panneau Supérieur/Inférieur A et pousser
vers le bas pour qu’il s’enclenche bien.
MAKE SURE LETTER “B” ON BACK PANEL FACES OUTSIDE
OF CABINET
ASSUREZ-VOUS QUE LA LETTRE “B” SUR LE PANNEAU ARRIÈRE
EST DIRIGÉE VERS L’EXTÉRIEUR DE L’ARMOIRE
ASEGÚRESE DE QUE LA LETRA “B” DEL PANEL POSTERIOR
MIRE HACIA AFUERA DEL GABINETE

Left Door Handle F and Left Door Cap H Must be used on
Left Cabinet Door.
La Poignée de Porte Gauche F et le Dessus de Porte
Gauche H doivent être utilisés sur la Porte d’Armoire Gauche.
Para armar la puerta izquierda del gabinete es necesario
utilizar la Manija de puerta izquierda F y la Tapa de puerta
izquierda H.
3
Rounded Side
Coté arrondi
Lado redondeado
i
H
G
F
D
D
Assemble left cabinet door. Insert one Left Door
Handle F into one Door Panel D. Insert Left Door
Cap H into the other side of Door Panel D.
Assemble right cabinet door. Insert one Right Door
Handle G into second Door Panel D. Insert Right
Door Cap i into the other side of Door Panel D.
Assembler la porte gauche de l’armoire. Insérer une
Poignée Porte Gauche F sur le Panneau de Porte
D. Insérer le Dessus de Porte Gauche H sur l’autre
coté du Panneau de Porte D.
Assembler la porte droite de l’armoire.
Insérer la Poignée de Porte Droite G dans le
second Panneau de Porte D. Insérer le Dessus de
Porte Droite i sur l’autre coté du Panneau de Porte D.
Para armar la puerta izquierda del
gabinete, fije la Manija F de puerta izquierda a
uno de los Paneles de puerta D. Inserte la Tapa
de puerta izquierda H en el lado opuesto del
Panel de puerta D.
Para armar la puerta derecha del gabinete. Inserte la
Manija de puerta derecha G en el segundo Panel
de puerta D. Inserte la Tapa de puerta derecha i en
el lado opuesto del Panel de puerta D.
Left Cabinet Door
Porte Armoire Gauche
Puerta Izquierda del Gabinete
Rounded Side
Coté arrondi
Lado redondeado
Rounded Side
of Door Panel
Coté arrondi du
Panneau do Porte
Lado redondeado
del panel de puerta
Right Cabinet Door
Porte Armoire Droite
Puerta Derecha del Gabinete
Right Door Handle G and Right Door Cap i Must be used
on Right Cabinet Door.
La Poignée de Porte Droite G et le Dessus de Porte
Droite i doivent être utilisés sur la Porte d’Armoire Droite.
Para armar la puerta derecha del gabinete es necesario
utilizar la Manija de puerta derecha G y la Tapa de puerta
derecha i.
4Rounded Side
Coté arrondi
Lado redondeado
Rounded Side
Coté arrondi
Lado redondeado
Rounded Side
of Door Panel
Coté arrondi du
Panneau do Porte
Lado redondeado
del panel de puerta

Revised 9/98
©1998 Sterilite Corporation, Townsend MA 01469 0140INS
A
E

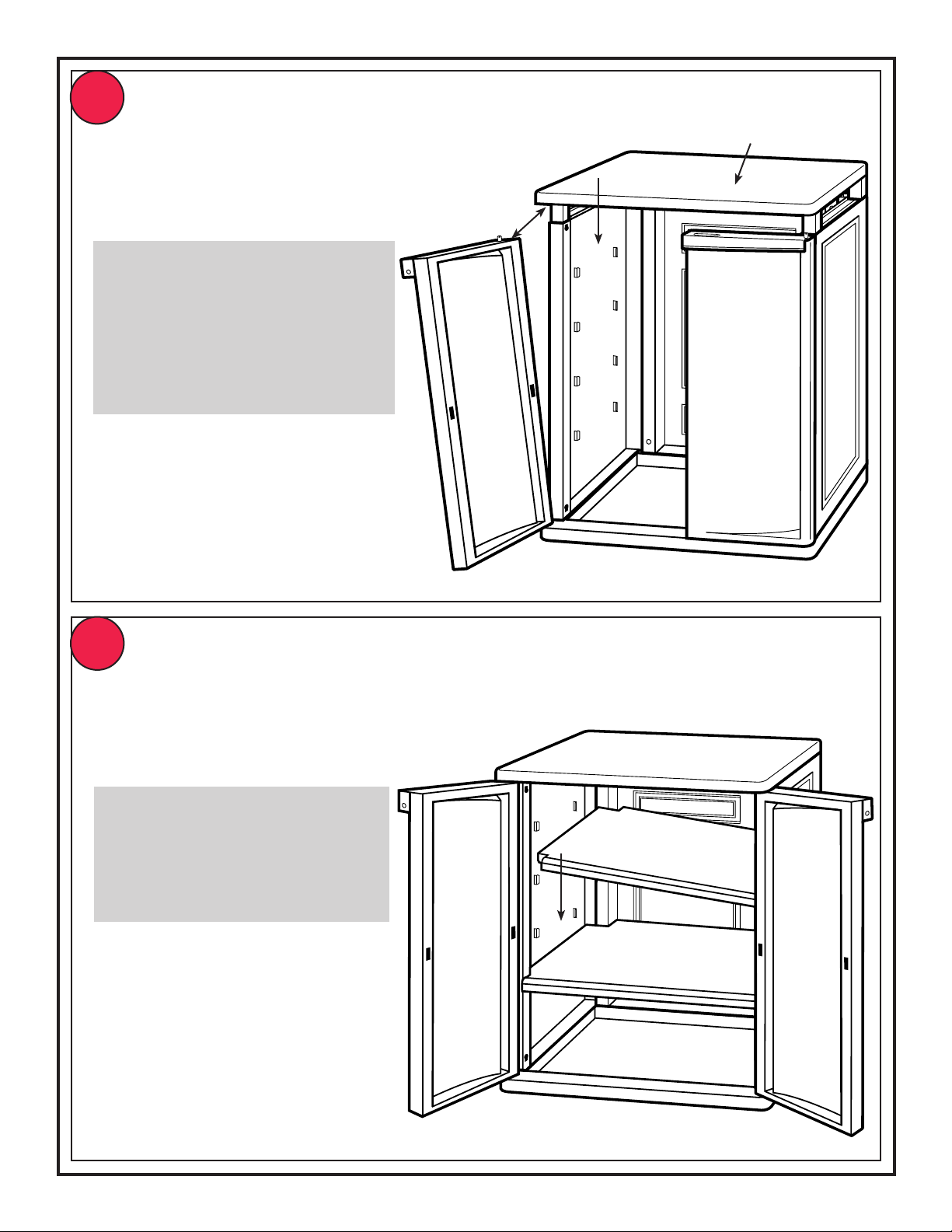

Insérer partiellement le Panneau A en
haut. Placer chaque porte en position en
insérant d’abord la charnière du bas dans
le trou du bas, puls en alignant la charnière
du haut sur le trou du haut. Une fois
que les portes sont en place, appuyer
sur le Panneau Haut/Bas A vers le bas.
VOUZ ALLEZ ENTENRE UN “SNAP”
A L’OREILLE LORSQUE LE COIN DU
DEVANT SE MET EN PLACE.
Coloque el otro Panel superior/inferior A en
la parte superior del gabinete, de forma parcial.
Coloque cada puerta en posición insertando la
clavija de bisagra inferior en el orificio de abajo y
alineando luego la clavija superior con el
orificio de arriba. Cuando las puertas estén
en su sitio correcto, empuje el Panel superior/
inferior A hacia abajo. SE OIRÁ UN “CLIC”
CUANDO CADA VEZ QUE DOS PIEZAS
QUEDEN BIEN ENSEMBLADAS.
Partially insert Panel A at top. Place each door in posi-
tion by first inserting the bottom hinge pin into the bot-
tom hole and then lining up the top hinge pin with the
top hole. Once the doors are in place, press Top/Base
Panel A downward. YOU WILL HEAR AN AUDIBLE
“SNAP” WHEN THIS IS LOCKED IN PLACE.
Place Shelves E to desired position by inserting them at an angle
and locking one side into place on interior wall supports. Press the
shelf downward to wall supports on opposite side to lock into place.
Coloque los Estantes E en la posición
deseada insert·ndolos dentro del gabi-
nete en forma inclinada y trabando uno
de los lados en su sitio en los soportes
de la pared interior del gabinete. Luego
empuje cada estante hacia abajo hasta
alcanzar los soportes del otro lado,
fijando así cada estante en su sitio.
5
6
Placer les Étagères E à la position
désirée en les insérant par inclinaison.
Verrouiller un coté sur les supports de la
paroi intérieure. Puis, appuyer sur l’autre
coté de l’étagère vers le bas de manière
à la faire reposer sur les supports de la
paroi opposée.
