Sterling Neo-Angle Shower Door SP1900A Assembly instructions

Homeowners Guide
Neo-Angle Shower Door
Français, page “Français-1”
Español, página “Español-1”
SP1900A Series
1034049-5-E

Care and Cleaning
For best results, keep the following in mind when caring for your STERLING product:
Use a squeegee following each shower to eliminate water spots on the inside of the glass panels.
For glass surfaces, use a quality glass cleaner and a clean cloth to clean the mirror surface. Carefully
follow the glass cleaner manufacturer’s instructions.
Occasionally wipe the doors with a mild detergent diluted in water to keep the glass panels and
anodized aluminum parts looking new.
Never use bristle brushes, abrasive sponges, scouring powder or sharp instruments on metal work
or glass panels. They will scratch some metal and glass surfaces.
For metal surfaces, never use abrasive cleansers or cleaners containing ammonia, bleach, acids,
waxes, alcohol or solvents as they may damage the finish. Use of harsh cleaning agents may void
Sterling’s warranty obligations.
Do not let cleaners sit or soak on surfaces.
To avoid soap deposits or lime buildup in hard water areas, make a point to wipe the door dry after
each use, just as you would towel dry your hands with a soft cloth.
Rinse and wipe fixtures after cleaning to prevent soap buildup.
For detailed cleaning information and products to consider, visit www.sterlingplumbing.com/support.html.
To order Care & Cleaning information, call 1-800-456-4537.
Warranty
5 YEARS LIMITED 3 YEARS LIMITED 1 YEAR LIMITED
5100 Series 6300 Series 1500 Series 2200 Series 500 Series 670 Series 950 Series
5300 Series 6500 Series 1900 Series 5900 Series 600 Series 690 Series 2300 Series
5400 Series 660 Series
Based on the classification specified above, STERLING bath and shower doors are warranted to be free of
manufacturing defects within the time of the specified model’s limited warranty from date of sale.
Kohler Co. will, at its election, repair, rectify or replace a fixture when inspection by Kohler Co. discloses any
such defects occurring in normal usage within the time period of coverage stated above. Kohler Co. is not
responsible for removal or installation costs where replacement is indicated. Damages due to improper
handling, installation or maintenance are not considered manufacturing defects and are not covered by this
warranty. This warranty is valid for the original, consumer purchaser only.
To obtain warranty service, contact Sterling, either through your plumbing contractor, home center,
wholesaler or dealer, or by calling or writing Sterling, Consumer Services, 444 Highland Drive, Kohler,
Wisconsin 53044, 1-800-783-7546.
TO THE EXTENT PERMITTED BY LAW, ALL IMPLIED WARRANTIES INCLUDING THOSE OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED.
KOHLER CO. AND SELLER HEREBY DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on how long an implied
warranty lasts, or the exclusion or limitation of special, incidental or consequential damages, so these
limitations and exclusions may not apply to you. This warranty gives you specific legal rights. You may have
other rights which vary from state/province to state/province.
This is the exclusive written warranty for Kohler Co.
1034049-5-E 2 Sterling

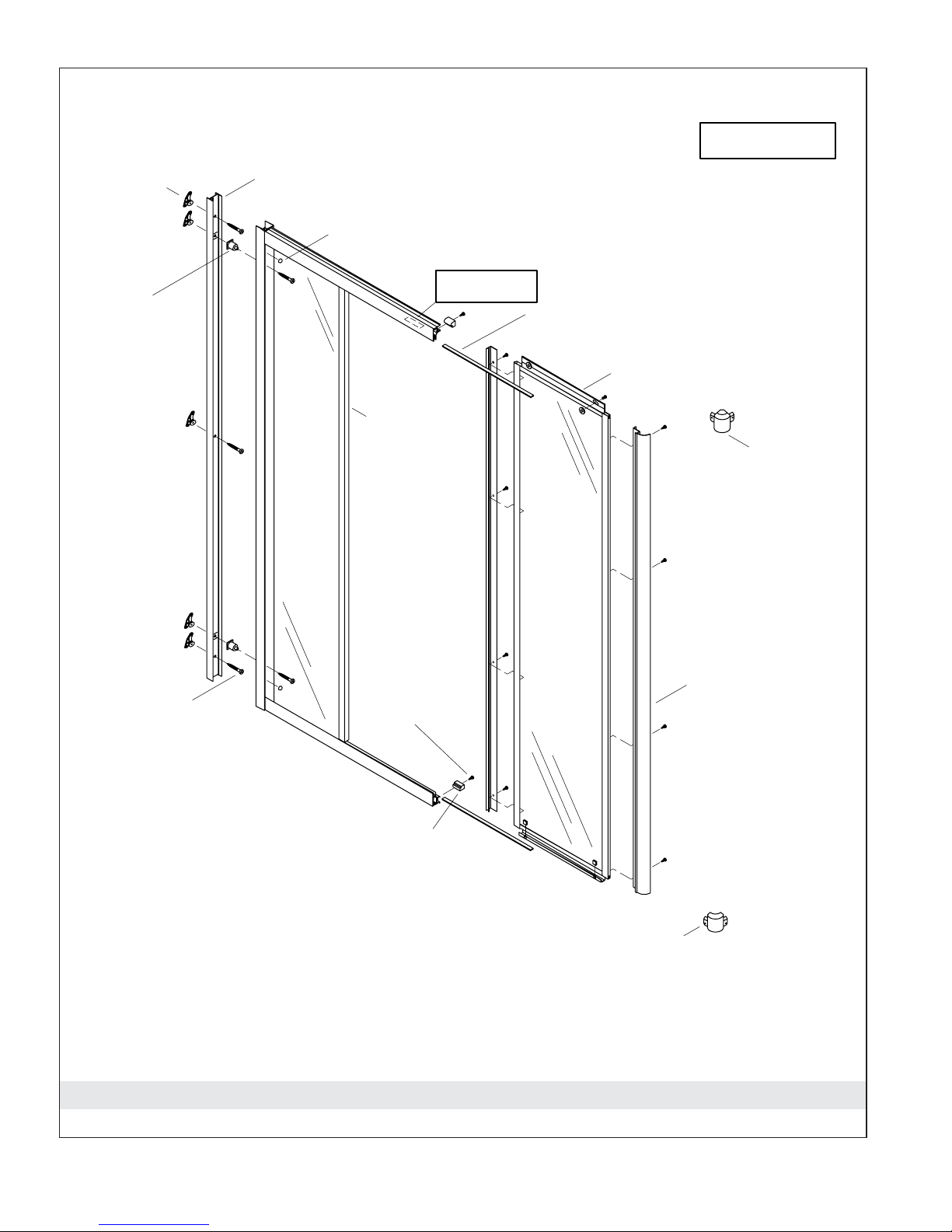

Service Parts
**Finish/color code must be specified when ordering.
Anchor
1077762
Bumper
1090580
Screw
1048208-E
Adjustment Block
1031813
Bumper
1090579
566301 (Silver)
566310 (Brass)
711302
711301
(Brass)
(Silver)
Bracket
Moving Panel
Fixed Panel
Screw
1048208-V
1048208-D
(Brass)
(Silver)
Hardware Pack
1089774**
Handle
711701 (Silver)
711709 (Brass)
Seal
712201 (Silver)
712209 (Brass)
Wall Jamb
711302
711301
(Brass)
(Silver)
Bracket
See table for
parts identification.
See table for parts identification.
Series
Number Label
Sterling 3 1034049-5-E

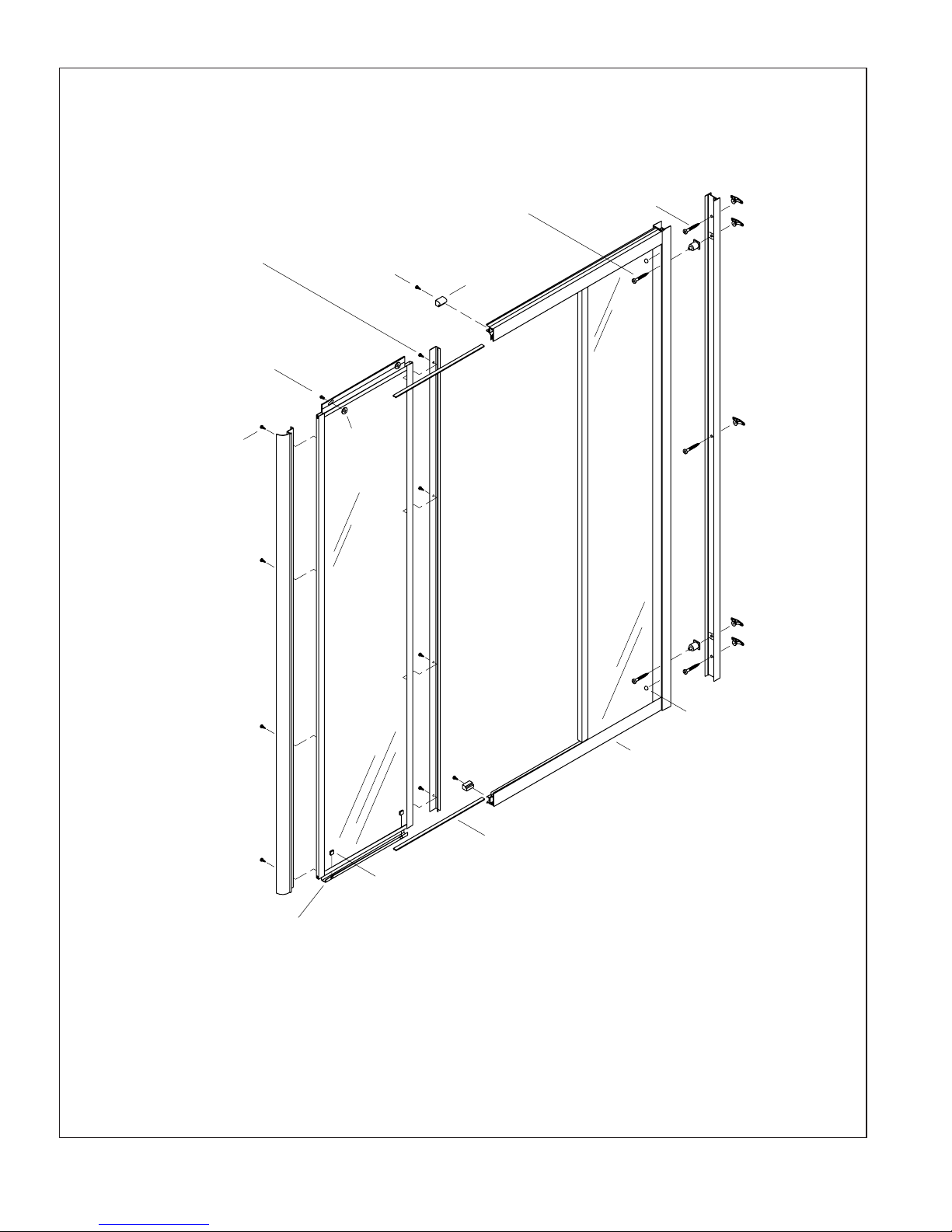

Service Parts (cont.)
**Finish/color code must be specified when ordering.
718021
Clip
1090578
718020
(Brass)
(Silver)
Track Insert
1090581
Screw
1048208-E
1090579
Roller
1044585
Screw
1049018-L
1049018-D
(Brass)
(Silver)
Screw
1048208-V
1048208-D
(Silver)
(Brass)
Screw
1051142-A
Screw
1048208-K
1048208-B(Brass) (Silver)
Screw
1048208-K
1048208-B(Brass) (Silver)
Moving Panel
Fixed Panel
See table for parts identification.
See table for parts identification.
Bumper
Bumper
1034049-5-E 4 Sterling

Service Parts Table
Model Number Fixed Panel Moving Panel
SP1906A-38PB 718235 718135
SP1906A-38S 718232 718132
GLASS TEXTURES & PATTERNS
Rain
G06
Glass Textures
Sterling 5 1034049-5-E

Guide du propriétaire
Puerta de ducha neo-angular
Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de l’entretien de votre
produit STERLING:
Utiliser une raclette en caoutchouc après chaque usage, afin d’éliminer les taches d’eau sur la face
intérieure des panneaux de verre.
Pour des surfaces en verre, utiliser un nettoyant pour vitre de qualité et un chiffon propre pour
nettoyer la surface du miroir. Suivre avec attention les instructions du fabricant du nettoyant pour
verre.
Essuyer les portes avec un détergent doux dilué de temps en temps afin de conserver l’aspect neuf
des panneaux de verre et des pièces en aluminium.
Ne jamais utiliser de brosses dures, d’éponges abrasives, de poudre à récurer ou d’instruments
tranchants sur les parties métalliques ou les panneaux en verre. Ils rayeront certaines surfaces
métalliques et en verre.
Pour des surfaces en métal, ne jamais utiliser de nettoyants abrasifs ni de nettoyants contenant de
l’ammoniac, de l’eau javellisée, des acides, des cires, de l’alcool ou des solvants car ils pourraient
endommager le fini. L’utilisation d’agents nettoyants puissants pourrait annuler les obligations de
garantie de Sterling.
Ne pas laisser les nettoyants reposer sur les surfaces ni les pénétrer.
Pour éviter l’accumulation de savon ou de calcaire, essuyer la porte après chaque usage, comme on
le fait pour s’essuyer les mains avec un chiffon doux.
Rincer et essuyer les éléments après le nettoyage pour éviter un dépôt de savon.
Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer, visiter le site
www.sterlingplumbing.com/support.html. Pour commander des instructions sur l’entretien et le nettoyage,
composer le 1-800-456-4537.
Garantie
LIMITÉE 5 ANS LIMITÉE 3 ANS LIMITÉE 1 AN
Série 5100 Série 6300 Série 1500 Série 2200 Série 500 Série 670 Série 950
Série 5300 Série 6500 Série 1900 Série 5900 Série 600 Série 690 Série 2300
Série 5400 Série 660
Selon la classification précisée ci-dessus, les portes de baignoire et de douche STERLING sont couvertes par
une garantie limitée contre tout vice de fabrication à partir de la date d’achat et pour la période de garantie
indiquée pour le produit.
Kohler Co. réparera, rectifiera, ou remplacera à son gré un appareil, si, après inspection, Kohler Co détecte
un défaut en cours d’utilisation normale pendant la période de couverture citée ci-dessus. Si le remplacement
est nécessaire, Kohler Co. n’est pas responsable des frais d’enlèvement ou d’installation. Les dommages
causés par une mauvaise manipulation, une installation erronées ou un mauvais entretien ne sont pas
considérés comme étant des vices fabrication, et ne sont pas couverts par la présente garantie. Cette garantie
est valide pour l’acquéreur d’origine uniquement.
Pour obtenir le service de garantie, contacter Sterling, par l’intermédiaire du plombier, centre de rénovation,
revendeur ou distributeur, par écrit à l’adresse suivante: Sterling, Consumer Services, 444 Highland Drive,
Kohler, Wisconsin 53044, ou par téléphone au 1-800-783-7546.
Sterling Français-1 1034049-5-E

Garantie (cont.)
AUX LIMITES PERMISES PAR LA LOI, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES
GARANTIES DE QUALITÉ MARCHANDE ET D’APTITUDE À UN USAGE PARTICULIER SONT
DÉCLINÉES PAR LES PRÉSENTES. KOHLER CO. ET LE REVENDEUR DÉCLINENT PAR LES
PRÉSENTES TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES PARTICULIERS, ACCESSOIRES OU
INDIRECTS. Certains états/provinces ne permettent pas les limitations sur la durée de la garantie implicite,
ou l’exclusion ou la limitation de dommages particuliers, indirects ou consécutifs, et, par conséquent, ces
limitations et exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie vous donne des droits
légaux spécifiques. Vous pouvez également avoir d’autres droits qui varient d’un état ou d’une province à
l’autre.
Cette garantie est la garantie exclusive par écrit pour Kohler Co.
Sterling Français-2 1034049-5-E

Pièces de rechange
**Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande.
Ancrage
1077762
Amortisseur
1090580
Vis
1048208-E
Bloc de réglage
1031813
Amortisseur
1090579
566301 (Argent)
566310 (Laiton)
711302
711301
(Laiton)
(Argent)
Support
Panneau amovible
Panneau fixé
Vis
1048208-V
1048208-D
(Laiton)
(Argent)
Paquet de boulonnerie
1089774**
Poignée
711701 (Argent)
711709 (Laiton)
Joint
712201 (Argent)
712209 (Laiton)
Montant du mur
711302
711301
(Laiton)
(Argent)
Support
Étiquette numéro
de série
Voir la nomenclature pour
l'identification des pièces.
Voir la
nomenclature pour
l'identification des
pièces.
1034049-5-E Français-3 Sterling

Pièces de rechange (cont.)
**Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande.
718021
Clip
1090578
718020
(Laiton)
(Argent)
Insertion de rail
1090581
Vis
1048208-E
1090579
Rouleau
1044585
Vis
1049018-C
1049018-B
(Laiton)
(Argent)
Vis
1048208-V
1048208-D
(Argent)
(Laiton)
Vis
1051142-A
Vis
1048208-K
1048208-B(Laiton) (Argent)
Vis
1048208-K
1048208-B(Laiton) (Argent)
Panneau amovible
Panneau fixé
Voir la nomenclature
pour l'identification
des pièces.
Voir la nomenclature
pour l'identification
des pièces.
Amortisseur
Amortisseur
Sterling Français-4 1034049-5-E

Tableau de pièces de rechange
Numéro du modèle Panneau fixe Panneau amovible
SP1906A-38PB 718235 718135
SP1906A-38S 718232 718132
TEXTURES VERRE & MOTIFS
Pluie
G06
Textures verre
1034049-5-E Français-5 Sterling

Guía del usuario
Puerta de ducha neo-angular
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto STERLING:
Utilice un jalador limpiaventanas después de cada uso de la ducha para eliminar las manchas de
agua en la parte interior de los paneles de vidrio.
Para las superficies de vidrio, utilice un limpiador para vidrios de alta calidad y un paño limpio
para limpiar la superficie de espejo. Asegúrese de seguir las instrucciones del fabricante del
limpiador para vidrios.
Para mantener la aparencia como nueva, sólo se necesita limpiar de vez en cuando los paneles de
vidrio y las piezas de aluminio anodizadas con un detergente suave diluido en agua.
Nunca utilice cepillos de cerdas, esponjas abrasivas, polvos de tallar o instrumentos afilados en el
metal o en los paneles de vidrio. Pues rayarán algunas superficies de metal y vidrio.
Para las superficies de metal, nunca utilice limpiadores abrasivos o que contengan amoníaco, cloro,
ácidos, ceras, alcohol o disolventes, pues pueden dañar el acabado. El uso de agentes limpiadores
fuertes puede anular las obligaciones establecidas en la garantía de Sterling.
No deje por tiempo prolongado los productos de limpieza en las superficies.
Para evitar la acumulación de jabón o residuos cálcicos en zonas de agua dura, asegúrese de secar la
puerta con un paño suave después de cada uso, como si se secara las manos con una toalla.
Enjuague y seque los productos después de limpiarlos para evitar las manchas por acumulación de
jabón.
Para obtener información detallada sobre la limpieza y los productos de limpieza a considerar, visítenos en
www.sterlingplumbing.com/support.html. Para solicitar información acerca del cuidado y la limpieza, llame
al 1-800-456-4537.
Garantía
LIMITADA DE 5 AÑOS LIMITADA DE 3 AÑOS LIMITADA DE 1 AÑO
Serie 5100 Serie 6300 Serie 1500 Serie 2200 Serie 500 Serie 670 Serie 950
Serie 5300 Serie 6500 Serie 1900 Serie 5900 Serie 600 Serie 690 Serie 2300
Serie 5400 Serie 660
De acuerdo a la clasificación arriba descrita, se garantiza que las puertas de bañera y ducha STERLING están
libres de defectos de fabricación dentro del transcurso de tiempo de la garantía limitada del modelo
específico a partir de la fecha de venta.
Kohler Co., a su criterio, reparará, rectificará o reemplazará una unidad cuando la inspección de Kohler Co.
determine que dichos defectos ocurrieron durante el uso normal dentro del periodo de cobertura de la
garantía indicado anteriormente. Kohler Co. no se hace responsable por los costos de desinstalación o
instalación donde se reemplace el producto. Los daños que resulten de errores de manejo, instalación o
mantenimiento inadecuado no serán considerados como defectos de fabricación y no estarán cubiertos por
esta garantía. Esta garantía es válida únicamente para el comprador consumidor original.
Para obtener servicio de garantía, comuníquese con Sterling, a través de su contratista de plomería, centro de
remodelaciones, mayorista o distribuidor, o llamando o escribiendo a Sterling, Consumer Services, 444
Highland Drive, Kohler, Wisconsin 53044, 1-800-783-7546.
EN LA MEDIDA QUE LA LEY LO PERMITA, POR MEDIO DE LA PRESENTE SE DESCARGA
RESPONSABILIDAD DE TODA GARANTÍA IMPLÍCITA, INCLUYENDO DE COMERCIALIZACIÓN E
Sterling Español-1 1034049-5-E

Garantía (cont.)
IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR. KOHLER CO. Y EL VENDEDOR POR MEDIO
DE LA PRESENTE DESCARGAN TODA RESPONSABILIDAD POR CONCEPTO DE DAÑOS
PARTICULARES, INCIDENTALES O INDIRECTOS. Algunos estados/provincias no permiten limitaciones
en cuanto a la duración de una garantía implícitaoalaexclusión o limitación de daños particulares,
incidentales o indirectos, por lo que estas limitaciones y exclusiones pueden no aplicar a su caso. Esta
garantía le otorga ciertos derechos legales específicos. Además, usted puede tener otros derechos que pueden
variar de estado a estado y provincia a provincia.
Ésta es la garantía exclusiva por escrito de Kohler Co.
1034049-5-E Español-2 Sterling

Piezas de repuesto
**Se debe especificar el código del acabado/color con el pedido.
Anclaje
1077762
Tope
1090580
Tornillo
1048208-E
Bloque de ajuste
1031813
Tope
1090579
566301 (Plateado)
566310 (Latón)
711302
711301
(Latón)
(Plateado)
Soporte
Panel movible
Panel fijo
Tornillo
1048208-V
1048208-D
(Latón)
(Plateado)
Paquete de herrajes
1089774**
Manija
711701 (Plateado)
711709 (Latón)
Sello
712201 (Plateado)
712209 (Latón)
Jamba mural
711302
711301
(Latón)
(Plateado)
Soporte
Etiqueta con
número de serie
Vea la tabla para
identificar las piezas.
Vea la tabla para
identificar las
piezas.
Sterling Español-3 1034049-5-E

Piezas de repuesto (cont.)
**Se debe especificar el código del acabado/color con el pedido.
718021
Clip
1090578
718020
(Latón)
(Plateado)
Inserto del carril
1090581
Tornillo
1048208-E
1090579
Rueda
1044585
Tornillo
1049018-C
1049018-B
(Latón)
(Plateado)
Tornillo
1048208-V
1048208-D
(Plateado)
(Latón)
Tornillo
1051142-A
Tornillo
1048208-K
1048208-B(Latón) (Plateado)
Tornillo
1048208-K
1048208-B(Latón) (Plateado)
Panel movible
Panel fijo
Tope
Vea la tabla para
identificar las
piezas.
Vea la tabla
para identificar
las piezas.
Tope
1034049-5-E Español-4 Sterling

Tabla de piezas de repuesto
Número de modelo Panel fijo Panel movible
SP1906A-38PB 718235 718135
SP1906A-38S 718232 718132
TEXTURAS Y DISEÑOS DEL VIDRIO
Lluvia
G06
Texturas del vidrio
Sterling Español-5 1034049-5-E

USA: 1-800-STERLING
(1-800-783-7546)
México: 001-877-680-1310
SterlingPlumbing.com
©2011 Kohler Co.
1034049-5-E
