Stihl FSA 65 User manual

{
STIHL FSA 65, 85
Gebrauchsanleitung
Instruction Manual
Notice d’emploi
Manual de instrucciones
Skötselanvisning
Käyttöohje
Istruzioni d’uso
Betjeningsvejledning
Bruksanvisning
Használati utasítás
Instruções de serviço
Handleiding
οδηγίες χρήσης
Instrukcja użytkowania

DGebrauchsanleitung
1 - 30
GInstruction Manual
31 - 58
FNotice d’emploi
59 - 89
EManual de instrucciones
90 - 118
SSkötselanvisning
119 - 145
fKäyttöohje
146 - 172
IIstruzioni d’uso
173 - 200
dBetjeningsvejledning
201 - 228
NBruksanvisning
229 - 255
HHasználati utasítás
256 - 284
PInstruções de serviço
285 - 314
nHandleiding
315 - 343
gοδηγίες χρήσης
344 - 373
pInstrukcja użytkowania
374 - 404

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
© ANDREAS STIHL AG & Co. KG, 2013 0458-284-9921-A. VA6.L13. 0000003485_008_D
FSA 65, FSA 85
deutsch
1
{Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der
Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
Inhaltsverzeichnis
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Funktionsbeschreibung 8
Anwendung 8
Zulässige Kombinationen von
Schneidwerkzeug und Schutz 9
Bügelgriff einstellen 9
Schutzvorrichtung anbauen 10
Mähfaden nachstellen 10
Ladegerät elektrisch anschließen 11
Akkumulator laden 11
Leuchtdioden (LED) am
Akkumulator 12
Leuchtdioden (LED) am Ladegerät 14
Gerät einschalten 14
Gerät ausschalten 15
Gerät aufbewahren 16
Mähfaden erneuern 17
Wartungs- und Pflegehinweise 20
Verschleiß minimieren und
Schäden vermeiden 21
Wichtige Bauteile 22
Technische Daten 23
Sonderzubehör 25
Betriebsstörungen beheben 26
Reparaturhinweise 28
Entsorgung 28
Anmerkungen zum Gehörschutz 28
EG Konformitätserklärung 29
Anschriften 29

FSA 65, FSA 85
deutsch
2

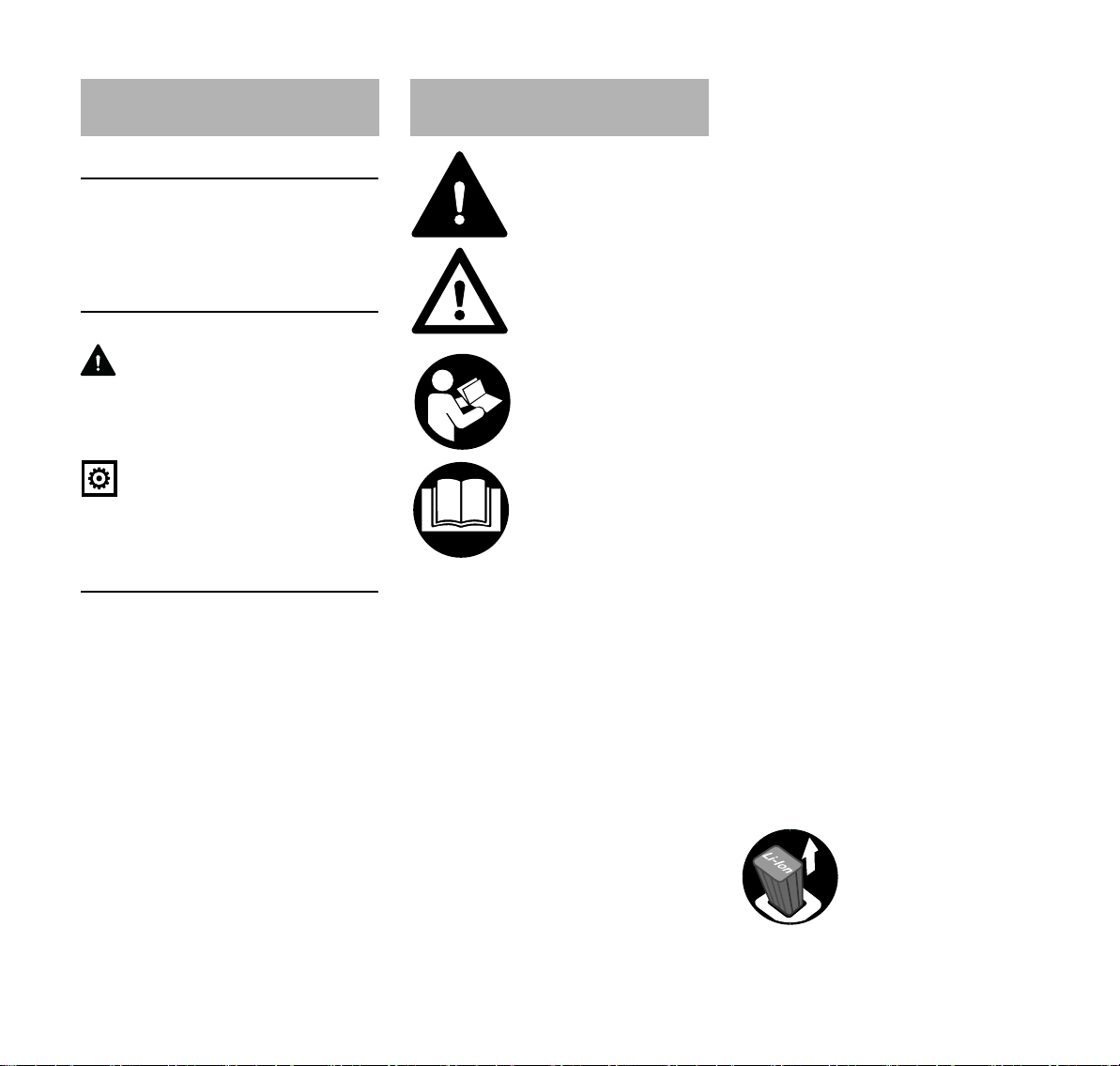

Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und
anderen beachten.
Wer zum ersten Mal mit dem Gerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem
Gerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fern halten.
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird. Gerät vor unbefugtem Zugriff
sichern.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Gerät nur an Personen weitergeben
oder ausleihen, die mit diesem Modell
und seiner Handhabung vertraut sind –
stets die Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender Geräte
kann durch nationale wie auch örtliche,
lokale Vorschriften zeitlich begrenzt
sein.
Wer mit dem Gerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit einem Gerät
möglich ist.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem Gerät
gearbeitet werden.
Gerät nur zum Mähen von Gras sowie
zum Schneiden von Wildwuchs oder
dergleichen verwenden.
Für andere Zwecke darf das Gerät nicht
benutzt werden – Unfallgefahr!
Zu dieser
Gebrauchsanleitung Sicherheitshinweise und Arbeitstechnik
Besondere
Sicherheitsmaßnahmen
sind beim Arbeiten mit
diesem Gerät nötig, weil
mit sehr hoher Drehzahl
des Schneidwerkzeugs
gearbeitet wird.
Die gesamte Gebrauchs-
anleitung vor der ersten
Inbetriebnahme aufmerk-
sam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.
Akkumulator aus dem
Gerät herausnehmen bei:

FSA 65, FSA 85
deutsch
3
–Prüf-, Einstell- und
Reinigungsarbeiten
–Arbeiten am Schneidwerkzeug
–Verlassen des Geräts
–Transport
–Aufbewahrung
–Reparatur- und Wartungsarbeiten
–bei Gefahr und im Notfall
Dadurch kein unbeabsichtigtes
Anlaufen des Motors.
Nur solche Schneidwerkzeuge oder
Zubehöre anbauen, die von STIHL für
dieses Gerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Gerät bestehen.
STIHL empfiehlt STIHL Original-
Werkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Der Schutz des Gerätes kann den
Benutzer nicht vor allen Gegenständen
(Steine, Glas, Draht usw.) schützen, die
vom Schneidwerkzeug
weggeschleudert werden. Diese
Gegenstände können irgendwo
abprallen und dann den Benutzer
treffen.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Gerät nicht mit Wasser abspritzen.
Akkumulator
–nur Original STIHL Akkumulatoren
verwenden
–STIHL Akkumulator nur mit STIHL
Geräten verwenden und mit STIHL
Ladegeräten laden
–Akkumulator vor Benutzung laden
–keinen defekten, beschädigten oder
deformierten Akkumulator laden
oder verwenden. Den Akkumulator
nicht öffnen, beschädigen und nicht
fallen lassen
–Akkumulator außerhalb der
Reichweite von Kindern lagern
–bei Nichtgebrauch den Akkumulator
vor direkter Sonneneinstrahlung
schützen
–Akkumulator nicht Mikrowellen oder
hohem Druck aussetzen
–keine Gegenstände in die
Lüftungsschlitze des Akkumulators
stecken
–Akkumulatorkontakte niemals mit
metallischen Gegenständen
verbinden (kurzschließen).
Akkumulator kann durch
Kurzschluss beschädigt werden.
Nicht benutzten Akkumulator fern
von Metallgegenständen (z. B.
Nägel, Münzen, Schmuck) halten.
Keine metallischen
Transportbehälter verwenden.
–Bei Beschädigung oder bei falscher
Anwendung kann Flüssigkeit aus
dem Akkumulator austreten –
Hautkontakt vermeiden!
Austretende Akkumulatorflüssigkeit
kann zu Hautreizungen,
Verbrennungen und Verätzungen
führen. Bei zufälligem Kontakt die
betroffenen Hautstellen mit reichlich
Wasser und Seife abwaschen.
Wenn die Flüssigkeit in die Augen
kommt, nicht reiben und die Augen
mit reichlich Wasser mindestens 15
Minuten spülen. Zusätzlich ärztliche
Hilfe in Anspruch nehmen.
Weiterführende Sicherheitshinweise –
siehe www.stihl.com/safety-data-sheets
Vor Regen schützen –
nicht in Flüssigkeiten
tauchen.
Vor Hitze und offenem
Feuer schützen – niemals
ins Feuer werfen –
Explosionsgefahr!
Einsatz und Lagerung
des Akkumulators nur im
Temperaturbereich von
-10 °C bis max. + 50 °C.

FSA 65, FSA 85
deutsch
4
Ladegerät
–nur Original STIHL Ladegeräte
verwenden
–nur zum Laden von geometrisch
passenden STIHL Akkumulatoren
mit einer Kapazität bis maximal
50 Ah und einer Spannung bis
maximal 42 Volt verwenden
–keine defekten, beschädigten oder
deformierten Akkumulatoren laden
–Ladegerät nur an die auf dem
Typenschild angegebene
Netzspannung und Netzfrequenz
anschließen – Ladegerät nur an
einer gut zugänglichen Steckdose
anschließen
–kein defektes oder beschädigtes
Ladegerät verwenden
–Ladegerät nicht öffnen
–Ladegerät außerhalb der
Reichweite von Kindern lagern
–Ladegerät bei
Umgebungstemperaturen zwischen
+ 5 °C bis + 40 °C betreiben
–Ladegerät nicht abdecken, damit es
ungehindert abkühlen kann
–Kontakte des Ladegerätes niemals
mit metallischen Gegenständen
(z. B. Nägel, Münzen, Schmuck)
verbinden (kurzschließen).
Ladegerät kann durch Kurzschluss
beschädigt werden.
–bei Rauchentwicklung oder Feuer
im Ladegerät sofort den
Netzstecker ziehen
–keine Gegenstände in die
Lüftungsschlitze des Ladegerätes
stecken – Gefahr eines elektrischen
Schlags bzw. Kurzschlusses!
–nicht auf leicht brennbarem
Untergrund (z. B. Papier, Textilien)
bzw. in leicht brennbarer
Umgebung betreiben –
Brandgefahr!
–nicht in explosionsgefährdeter
Umgebung betreiben, also in einer
Umgebung, in der sich brennbare
Flüssigkeiten (Dämpfe), Gase oder
Stäube befinden. Ladegeräte
können Funken erzeugen, die den
Staub oder die Dämpfe entzünden
können – Explosionsgefahr!
–Netzstecker nicht durch Ziehen an
der Anschlussleitung aus der
Steckdose ziehen, sondern immer
am Netzstecker anfassen.
Beschädigte Anschlussleitung
durch Elektro-Fachkraft
instandsetzen lassen
–Anschlussleitung nicht
zweckentfremden z. B. um das
Ladegerät zu tragen oder
aufzuhängen
–Nicht den Vorschriften
entsprechende Anschlussleitungen
dürfen nicht verwendet werden
–Anschlussleitung so verlegen und
kennzeichnen, dass sie nicht
beschädigt und niemand gefährdet
werden kann – Stolpergefahr
vermeiden
Stromschlaggefahr vermindern durch:
–elektrischen Anschluss nur an einer
vorschriftsmäßig installierten
Steckdose
–Isolierung von Anschlussleitung und
Stecker in einwandfreiem Zustand
Nach Gebrauch des Ladegerätes den
Netzstecker ziehen.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Vor Regen und Feuchtig-
keit schützen.
Nur in geschlossenen
und trockenen Räumen
verwenden und
aufbewahren.
Anschlussleitung des
Ladegerätes regelmäßig
auf Beschädigungen
prüfen. Bei
Beschädigung der
Anschlussleitung sofort
den Netzstecker ziehen –
Lebensgefahr durch
Stromschlag! Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung tra-
gen – Kombianzug, kein
Arbeitsmantel.

FSA 65, FSA 85
deutsch
5
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck. Lange Haare
zusammenbinden und sichern
(Kopftuch, Mütze, Helm etc.).
Gesichtschutz ist kein ausreichender
Augenschutz.
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Gerät transportieren
Immer Gerät ausschalten, Rasthebel
auf ƒ stellen und Akkumulator aus dem
Gerät herausnehmen – auch beim
Transport über kurze Strecken. Dadurch
kein unbeabsichtigtes Anlaufen des
Motors.
Gerät ausbalanciert am Schaft tragen.
In Fahrzeugen: Gerät gegen Umkippen
und Beschädigung sichern.
Vor der Arbeit
Gerät auf betriebssicheren Zustand
prüfen – entsprechende Kapitel in der
Gebrauchsanleitung beachten:
–Schalthebel und Schalthebelsperre
müssen leichtgängig sein
(Rasthebel auf ‚) – Schalter
müssen nach dem Loslassen in die
Ausgangsposition zurückgehen
–die Kombination von
Schneidwerkzeug, Schutz und Griff
muss zulässig und alle Teile
müssen einwandfrei montiert sein.
Keine Metall-Schneidwerkzeuge –
Verletzungsgefahr!
–Schneidwerkzeug auf korrekte
Montage, festen Sitz und
einwandfreien Zustand prüfen
–Schutzeinrichtungen (z. B. Schutz
für Schneidwerkzeug) auf
Beschädigungen bzw. Verschleiß
prüfen. Beschädigte Teile erneuern.
Gerät nicht mit beschädigtem
Schutz betreiben
–keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
–Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Gerätes
–Kontakte im Akkumulatorschacht
des Gerätes auf Fremdkörper
prüfen
–Akkumulator richtig einsetzen –
muss hörbar einrasten
–keine defekten oder deformierten
Akkumulatoren verwenden
Das Gerät darf nur in betriebssicherem
Zustand betrieben werden –
Unfallgefahr!
Beim Einschalten des Gerätes darf das
Schneidwerkzeug keine Gegenstände
und nicht den Boden berühren.
Gerät halten und führen
Gerät immer mit beiden Händen an den
Griffen festhalten. Immer für festen und
sicheren Stand sorgen.
Feste Schuhe mit griffi-
ger, rutschfester Sohle
tragen.
Gesichtsschutz und
unbedingt Schutzbrille
tragen – Gefahr von auf-
gewirbelten oder
weggeschleuderten
Gegenständen.
Robuste Arbeitshand-
schuhe aus
widerstandsfähigem
Material tragen (z.B.
Leder).
3905BA000 KN
Kontakt mit dem
Schneidwerkzeug ver-
meiden –
Verletzungsgefahr!
Das Schneidwerkzeug
läuft noch kurze Zeit wei-
ter, wenn das Gerät
ausgeschaltet wird –
Nachlaufeffekt!

FSA 65, FSA 85
deutsch
6
Rechtshänder
Linke Hand am Bügelgriff, rechte Hand
am Bedienungsgriff.
Linkshänder
Rechte Hand am Bügelgriff, linke Hand
am Bedienungsgriff.
Während der Arbeit
Bei drohender Gefahr bzw. im Notfall
sofort Gerät ausschalten, Rasthebel auf
ƒ stellen und Akkumulator
herausnehmen.
In einem weiten Umkreis um den
Einsatzort kann durch
weggeschleuderte Gegenstände
Unfallgefahr entstehen, deshalb darf
sich im Umkreis von 15 m keine weitere
Person aufhalten. Diesen Abstand auch
zu Sachen (Fahrzeugen,
Fensterscheiben) einhalten – Gefahr der
Sachbeschädigung! Auch in einem
Abstand über 15 m kann eine
Gefährdung nicht ausgeschlossen
werden.
Gerät nicht im Regen stehen lassen.
Kein nasses Gras schneiden.
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Auf Hindernisse achten: Baumstümpfe,
Wurzeln – Stolpergefahr!
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Falls das Gerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor der Arbeit". Insbesondere die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Geräte, die nicht mehr betriebssicher
sind, auf keinen Fall weiter benutzen. Im
Zweifelsfall Fachhändler aufsuchen.
In unübersichtlichem, dicht
bewachsenem Gelände besonders
vorsichtig arbeiten.
Während des Arbeitens aufgewirbelte
Stäube können Gesundheit gefährdend
sein. Bei Staubentwicklung
Staubschutzmaske tragen.
Vor dem Verlassen des Gerätes: Gerät
ausschalten, Rasthebel auf ƒ stellen
und Akkumulator herausnehmen.
3905BA001 KN
3905BA026 KN
15m (50ft)
Nicht bei Regen und
auch nicht in nasser oder
sehr feuchter Umgebung
mit dem Gerät arbeiten –
der Antriebsmotor ist
nicht wassergeschützt.
Niemals ohne für
Gerät und
Schneidwerkzeug
geeigneten Schutz
arbeiten – durch
weggeschleuderte
Gegenstände
Verletzungsgefahr!
Gelände prüfen: Feste
Gegenstände – Steine,
Metallteile o. Ä. können
weggeschleudert werden
– auch über 15 m – Ver-
letzungsgefahr! – und
können das Schneid-
werkzeug sowie Sachen
(z. B. parkende Fahr-
zeuge, Fensterscheiben)
beschädigen
(Sachbeschädigung).

FSA 65, FSA 85
deutsch
7
Schneidwerkzeug regelmäßig, in kurzen
Abständen und bei spürbaren
Veränderungen sofort prüfen:
–Gerät ausschalten, Rasthebel auf
ƒ stellen, Schneidwerkzeug zum
Stillstand kommen lassen,
Akkumulator herausnehmen
–Zustand und festen Sitz prüfen, auf
Anrisse achten
Schneidwerkzeugaufnahme regelmäßig
von Gras und Gestrüpp reinigen –
Verstopfungen im Bereich des
Schneidwerkzeuges oder des Schutzes
entfernen.
Zum Wechseln des Schneidwerkzeugs
Gerät ausschalten, Rasthebel auf ƒ
stellen und Akkumulator
herausnehmen. Durch unbeabsichtigtes
Anlaufen des Motors –
Verletzungsgefahr!
Beschädigte oder angerissene
Schneidwerkzeuge nicht weiter
verwenden und nicht reparieren.
Partikel oder Bruchstücke können sich
lösen und mit hoher Geschwindigkeit
Bedienungsperson oder dritte Personen
treffen – schwerste Verletzungen!
Nur Schutz mit vorschriftsmäßig
montiertem Messer verwenden, damit
der Mähfaden auf die zulässige Länge
beschränkt wird.
Nach der Arbeit
Gerät mit einem Tuch von Staub und
Schmutz reinigen – keine Fett lösenden
Mittel verwenden.
Mähkopf und Schutz nicht mit Wasser
abspritzen oder in Wasser tauchen – der
im Motorgehäuse befindliche
Antriebsmotor und die Steuerelektronik
können durch eintretendes Wasser
beschädigt werden.
Vibrationen
Dieses Gerät zeichnet sich durch eine
geringe Vibrationsbelastung der Hände
aus.
Trotzdem wird dem Benutzer eine
medizinische Untersuchung empfohlen,
falls im Einzelfall der Verdacht auf
Durchblutungsstörungen der Hände
(z. B. Fingerkribbeln) besteht.
Wartung und Reparaturen
Vor allen Reparatur- und
Wartungsarbeiten den Rasthebel auf ƒ
stellen und den Akkumulator aus dem
Gerät herausnehmen. Dadurch kein
unbeabsichtigtes Anlaufen des Motors.
Gerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
gefährdet werden – Unfallgefahr!
Elektrische Kontakte sowie
Anschlussleitung und Netzstecker des
Ladegerätes regelmäßig auf
einwandfreie Isolation und Alterung
(Brüchigkeit) überprüfen.
Elektrische Bauteile wie z. B. die
Anschlussleitung des Ladegerätes,
dürfen nur von Elektro-Fachkräften
instandgesetzt bzw. erneuert werden.
Kunststoffteile mit einem Tuch reinigen.
Scharfe Reinigungsmittel können den
Kunststoff beschädigen.
Befestigungsschrauben an
Schutzvorrichtungen und
Schneidwerkzeug auf Festsitz prüfen
und bei Bedarf festziehen.
Kühlluftschlitze im Motorgehäuse bei
Bedarf reinigen.
Führungsnuten des Akkumulators frei
von Schmutz halten – bei Bedarf
reinigen.
Gerät sicher in einem trockenen Raum,
dem Rasthebel auf ƒ und nur mit
entnommenem Akkumulator
aufbewahren.

FSA 65, FSA 85
deutsch
8
Das Gerät wird mit einer aufladbaren
Batterie (Akkumulator) betrieben. Zum
Aufladen des Akkumulators nur STIHL
Ladegeräte verwenden.
Datenaustausch
Gerät, Akkumulator und Ladegerät
tauschen Informationen miteinander
aus. Nur wenn der Datenaustausch
funktioniert, kann das Ladegerät den
Akkumulator laden und der Akkumulator
dem Gerät den benötigten Strom liefern.
Deshalb das Gerät nur mit den
zulässigen STIHL Akkumulatoren und
STIHL Ladegeräten verwenden.

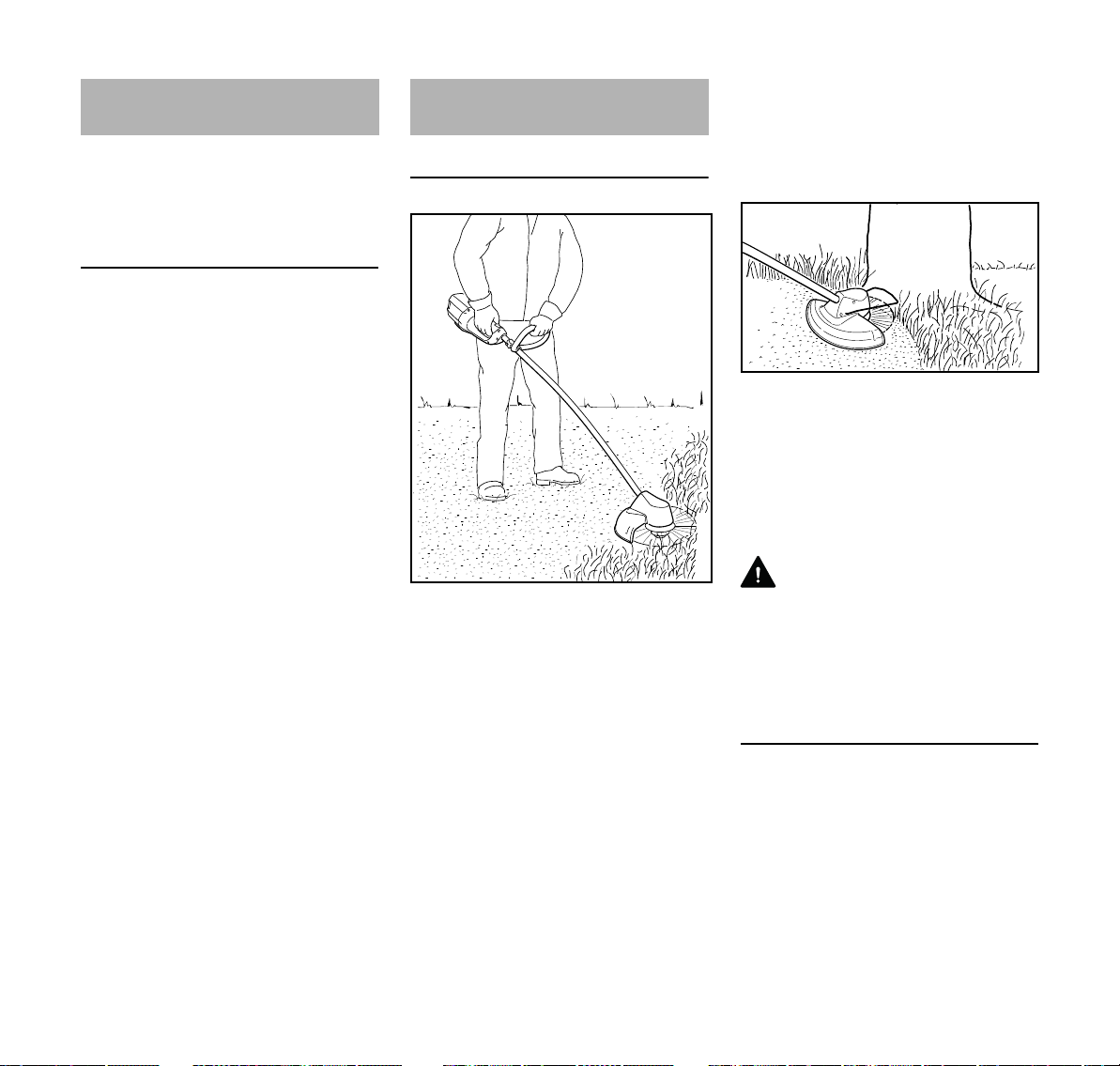

Mähen
NGerät in beide Hände nehmen –
eine Hand am Bedienungsgriff –
eine Hand am Bügelgriff
Naufrecht stehen – Gerät entspannt
halten
NSchneidwerkzeug darf keine
Gegenstände und nicht den Boden
berühren
NGerät gleichmäßig hin und her
bewegen
Nder Abstand des Mähfadens von
der Rasenfläche bestimmt die
Schnitthöhe
NBerühren von Zäunen, Mauern,
Steinen usw. vermeiden – führt zu
erhöhtem Verschleiß
Arbeiten mit Abstandhalter
Der Abstandhalter ist nur bei FSA 85 im
Lieferumfang enthalten. Für FSA 65 ist
der Abstandhalter als Sonderzubehör
erhältlich.
Der Abstandhalter (1)
–begrenzt den Arbeitsbereich des
Mähfadens
–schützt beim Mähen vor
Beschädigungen durch den
rotierenden Mähfaden (z. B.
Baumrinde)
WARNUNG
Der Mähkopf kann nach dem
Ausschalten des Geräts nachlaufen –
Abstandhalter erst nach Stillstand des
Mähkopfes und nicht mit dem Fuß
verstellen.
Entsorgung
NDas Schnittgut nicht in den
Hausmüll werfen, das Schnittgut
kann kompostiert werden
Funktionsbeschreibung Anwendung
3905BA002 KN
1
3905BA003 KN

FSA 65, FSA 85
deutsch
9
Schneidwerkzeug
Das Gerät wird mit angebautem
Mähkopf AutoCut C 4-2 ausgeliefert.
Aus Sicherheitsgründen dürfen an die
Akku-Motorsense keine anderen
Schneidwerkzeuge angebaut werden.
Schutz
Zum Gerät wird der passende Schutz
mitgeliefert. Nur diesen Schutz anbauen
– der Anbau anderer Schutze ist nicht
zulässig. Weitere Hinweise – siehe
"Schutzvorrichtung anbauen".
Im Lieferzustand des neuen Gerätes ist
der Bügelgriff bereits am Schaft
montiert, muss aber noch gedreht und
ausgerichtet werden.
NKnebelschraube (1) am Griff lösen
NGriff um den Schaft nach oben
drehen
Durch Ändern des Abstands (A) kann
der Griff in die für die Bedienungsperson
und den Anwendungsfall günstigste
Lage gebracht werden.
Empfehlung: Abstand (A) = ca. 10 cm
NGriff in die gewünschte Position
schieben
NKnebelschraube so fest anziehen,
dass sich der Griff nicht mehr um
den Schaft drehen lässt
Zulässige Kombinationen
von Schneidwerkzeug und
Schutz
3905BA004 KN
Bügelgriff einstellen
1
3905BA005 KN
3905BA006 KN
3905BA007 KN
A

FSA 65, FSA 85
deutsch
10
NGerät so positionieren, dass der
Mähkopf (1) nach oben zeigt
Das Motorgehäuse am Ende des
Schaftes ist zur Fixierung des Schutzes
mit Führungsnuten (Pfeile) ausgestattet.
NSchutz (2) bis zum Anschlag in die
Führungsnuten am Motorgehäuse
schieben
NBefestigungsschrauben (3)
eindrehen und festziehen
Mähfaden nachstellen
Ndrehenden Mähkopf parallel über
die bewachsene Fläche halten –
Mähkopf auftippen – ca. 3 cm
Mähfaden wird nachgestellt
Durch das Messer (1) am Schutz (2)
werden überlange Mähfäden auf
optimale Länge gekürzt – daher
mehrmaliges Auftippen vermeiden.
Mähfaden wird nur dann nachgestellt,
wenn beide Mähfäden mind. 2,5 cm lang
sind.
Wenn der Mähfaden kürzer als 2,5 cm
ist:
NGerät ausschalten
NRasthebel auf ƒ stellen und
Akkumulator aus dem Gerät
herausnehmen
NGerät umdrehen
NKappe an Fadenspule bis zum
Anschlag drücken
NFadenenden aus Fadenspule
ziehen
Wenn kein Faden mehr in der Spule ist,
Mähfaden erneuern – siehe "Mähfaden
erneuern".
Schutzvorrichtung anbauen
1
3905BA008 KN
3
2
3
3905BA009 KN
Mähfaden nachstellen
1
2
3905BA010 KN

FSA 65, FSA 85
deutsch
11

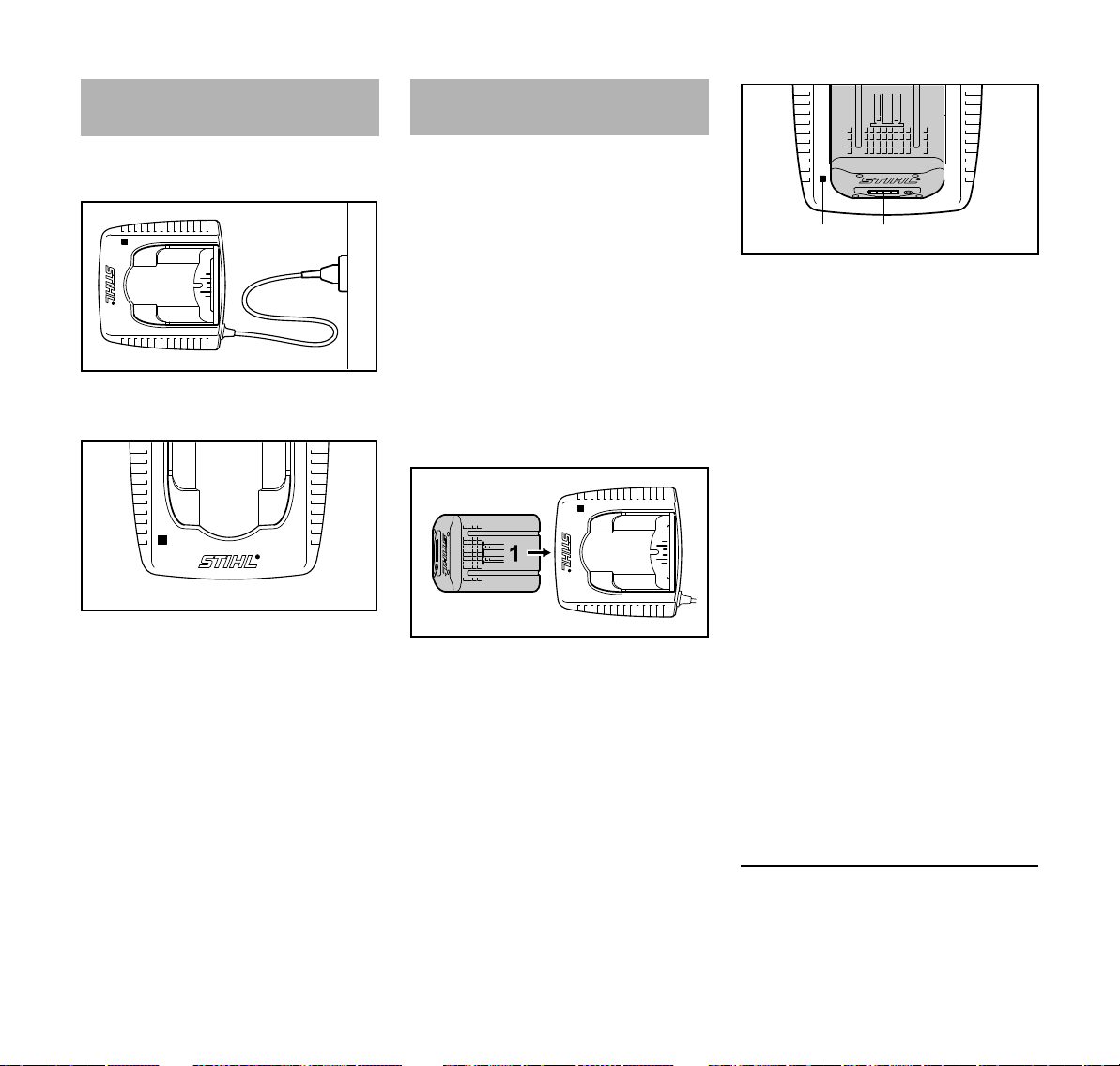

Netzspannung und Betriebsspannung
müssen übereinstimmen.
NNetzstecker (1) in die Steckdose (2)
stecken
Nach dem Anschließen des
Ladegerätes an die Stromversorgung
findet ein Selbsttest statt. Während
dieses Vorganges leuchtet die
Leuchtdiode (1) am Ladegerät für
ca. 1 Sekunde grün, dann rot und
erlischt wieder.
Bei Auslieferung ist der Akkumulator
nicht vollständig geladen.
Es wird empfohlen, den Akkumulator vor
der ersten Inbetriebnahme vollständig
zu laden.
NLadegerät an die Stromversorgung
anschließen – Netzspannung und
Betriebsspannung des Ladegeräts
müssen übereinstimmen – siehe
"Ladegerät elektrisch anschließen"
Das Ladegerät nur in geschlossenen
und trockenen Räumen bei
Umgebungstemperaturen von +5 °C bis
+40 °C (41° F bis 104° F) betreiben.
NAkkumulator (1) in das
Ladegerät (2) bis zum ersten
spürbaren Widerstand schieben –
dann bis zum Anschlag drücken
Nach dem Einsetzen des Akkumulators
leuchtet die Leuchtdiode (3) am
Ladegerät – siehe "Leuchtdioden (LED)
am Ladegerät".
Der Ladevorgang beginnt, sobald die
Leuchtdioden (4) am Akkumulator grün
leuchten – siehe "Leuchtdioden (LED)
am Akkumulator".
Die Ladezeit ist abhängig von
verschiedenen Einflussfaktoren, wie
Akkumulatorzustand,
Umgebungstemperatur, etc. und kann
deshalb von den angegebenen
Ladezeiten – siehe "Technische Daten"
– abweichen.
Während der Arbeit erwärmt sich der
Akkumulator im Gerät. Wird ein warmer
Akkumulator in das Ladegerät
eingesetzt, kann ein Abkühlen des
Akkumulators vor dem Laden notwendig
sein. Der Ladevorgang beginnt erst,
wenn der Akkumulator abgekühlt ist. Die
Ladezeit kann sich durch die Abkühlzeit
verlängern.
Während des Ladevorgangs erwärmen
sich Akkumulator und Ladegerät.
Ladegerät AL 300, AL 500
Das Ladegerät ist mit einem Gebläse
zur Kühlung des Akkumulators
ausgestattet.
Ladegerät elektrisch
anschließen
3901BA015 KN
2
1
1
3901BA019 KN
Akkumulator laden
2
3901BA009 KN
4
3901BA014 KN
3

FSA 65, FSA 85
deutsch
12
Ladegerät AL 100
Das Ladegerät wartet mit dem
Ladevorgang bis der Akkumulator von
selbst abgekühlt ist. Die Abkühlung des
Akkumulators findet über
Wärmeabgabe an die Umgebungsluft
statt.
Lade-Ende
Ist der Akkumulator vollständig geladen,
schaltet das Ladegerät automatisch ab,
dazu:
–erlöschen die Leuchtdioden am
Akkumulator
–erlischt die Leuchtdiode am
Ladegerät
–schaltet das Gebläse des
Ladegerätes aus (falls im Ladegerät
vorhanden)
Den geladenen Akkumulator nach
Ladeende aus dem Ladegerät
entnehmen.
Vier Leuchtdioden zeigen den
Ladezustand des Akkumulators sowie
auftretende Probleme am Akkumulator
oder dem Gerät an.
NTaste (1) drücken, um die Anzeige
zu aktivieren – Anzeige erlischt
nach 5 Sekunden selbsttätig
Die Leuchtdioden können grün oder rot
leuchten bzw. blinken.
Beim Laden
Die Leuchtdioden zeigen durch
dauerhaftes Leuchten oder Blinken den
Ladeverlauf.
Beim Laden wird die Kapazität, die
gerade geladen wird, durch eine grün
blinkende Leuchtdiode angezeigt.
Ist der Ladevorgang beendet, schalten
sich die Leuchtdioden am Akkumulator
automatisch aus.
Blinken oder leuchten die Leuchtdioden
am Akkumulator rot – siehe "Wenn die
roten Leuchtdioden dauerhaft
leuchten/blinken".
Leuchtdioden (LED) am
Akkumulator
Leuchtdiode leuchtet dauerhaft
grün.
Leuchtdiode blinkt grün.
Leuchtdiode leuchtet dauerhaft
rot.
Leuchtdiode blinkt rot.
1
3901BA010 KN
3901BA018 KN
80 - 100 %
60 - 80 %
40 - 60 %
20 - 40 %
0 - 20 %

FSA 65, FSA 85
deutsch
13
Während der Arbeit
Die grünen Leuchtdioden zeigen durch
dauerhaftes Leuchten oder Blinken den
Ladezustand.
Blinken oder leuchten die Leuchtdioden
am Akkumulator rot – siehe "Wenn die
roten Leuchtdioden dauerhaft
leuchten/blinken".
Wenn die roten Leuchtdioden dauerhaft
leuchten/blinken
3901BA016 KN
80 - 100 %
60 - 80 %
40 - 60 %
20 - 40 %
0 - 20 %
A 1 Leuchtdiode
leuchtet dauer-
haft rot:
Akkumulator zu
warm 1) 2)/kalt 1)
1) Beim Laden: Nach dem
Abkühlen/Erwärmen des
Akkumulators startet der
Ladevorgang automatisch.
B 4 Leuchtdioden
blinken rot:
Funktionsstörung
im Akkumulator 3)
C 3 Leuchtdioden
leuchten dauer-
haft rot:
Gerät zu warm –
abkühlen lassen
D 3 Leuchtdioden
blinken rot:
Funktionsstörung
im Gerät 4)
3901BA041 KN
A
B
C
D
2) Während der Arbeit: Gerät schaltet
sich ab – Akkumulator einige Zeit
abkühlen lassen, hierfür eventuell
Akkumulator aus dem Gerät
nehmen.
3) Elektromagnetische Störung oder
Defekt. Akkumulator aus dem
Gerät herausnehmen und wieder
einsetzen. Gerät einschalten –
blinken die Leuchtdioden immer
noch, ist der Akkumulator defekt
und muss ersetzt werden.
4) Elektromagnetische Störung oder
Defekt. Akkumulator aus dem
Gerät herausnehmen. Kontakte im
Akkumulatorschacht mit einem
stumpfen Gegenstand von
Schmutz befreien. Akkumulator
wieder einsetzen. Gerät
einschalten – blinken die
Leuchtdioden immer noch,
funktioniert das Gerät nicht korrekt
und muss von Fachhändler
überprüft werden – STIHL empfiehlt
den STIHL Fachhändler.

FSA 65, FSA 85
deutsch
14
Die Leuchtdiode (1) am Ladegerät kann
dauerhaft grün leuchten oder rot
blinken.
Grünes Dauerlicht ...
... kann folgende Bedeutungen haben:
Der Akkumulator
–wird geladen
–ist zu warm und muss vor dem
Laden abkühlen
Siehe auch "Leuchtdioden (LED) am
Akkumulator".
Die grüne Leuchtdiode am Ladegerät
erlischt, sobald der Akkumulator
vollständig geladen ist.
Rotes Blinklicht ...
... kann folgende Bedeutungen haben:
–kein elektrischer Kontakt zwischen
Akkumulator und Ladegerät –
Akkumulator entnehmen und
nochmals einsetzen
–Funktionsstörung im Akkumulator –
siehe auch "Leuchtdioden (LED) am
Akkumulator"
–Funktionsstörung im Ladegerät –
vom Fachhändler überprüfen
lassen. STIHL empfiehlt den STIHL
Fachhändler
Bei Auslieferung ist der Akkumulator
nicht vollständig geladen.
Es wird empfohlen, den Akkumulator vor
der ersten Inbetriebnahme vollständig
zu laden.
Nvor Einsetzen des Akkumulators
ggf. Deckel für Akkumulatorschacht
entfernen, dazu beide Sperrhebel
gleichzeitig drücken – Deckel wird
entriegelt – und Deckel
herausnehmen
Akkumulator einsetzen
NAkkumulator (1) in den Schacht des
Gerätes einsetzen – Akkumulator
rutscht in den Schacht – leicht
drücken bis er hörbar einrastet –
Akkumulator muss bündig mit der
Oberkante des Gehäuses
abschließen
Gerät einschalten
Nsicheren und festen Stand
einnehmen
Naufrecht stehen – Gerät entspannt
halten
Leuchtdioden (LED) am
Ladegerät
1
3901BA019 KN
Gerät einschalten
1
3905BA011 KN

FSA 65, FSA 85
deutsch
15
NSchneidwerkzeug darf keine
Gegenstände und nicht den Boden
berühren
NGerät in beide Hände nehmen –
eine Hand am Bedienungsgriff –
andere Hand am Bügelgriff
NGerät entsperren, dazu
Rasthebel (2) auf ‚ stellen
NSchalthebelsperre (3) und
Schalthebel (4) gleichzeitig drücken
und halten
Nur wenn der Rasthebel (2) auf ‚ steht
und wenn Schalthebelsperre (3) und
Schalthebel (4) gleichzeitig betätigt
sind, läuft der Motor.
Schalthebel
Die Motordrehzahl kann über den
Schalthebel gesteuert werden. Mit
zunehmend gedrücktem Schalthebel
erhöht sich die Motordrehzahl (nur
FSA 85).
NSchalthebelsperre (1) und
Schalthebel (2) loslassen
NRasthebel (3) auf ƒ stellen –
Schalthebel (2) kann nicht betätigt
werden – Gerät ist gegen
Einschalten gesperrt
Bei Pausen und nach Arbeitsende den
Akkumulator aus dem Gerät
herausnehmen.
2
3905BA012 KN
4
3
2
3905BA013 KN
Gerät ausschalten
2
1
3905BA014 KN
3
3905BA015 KN
2

FSA 65, FSA 85
deutsch
16

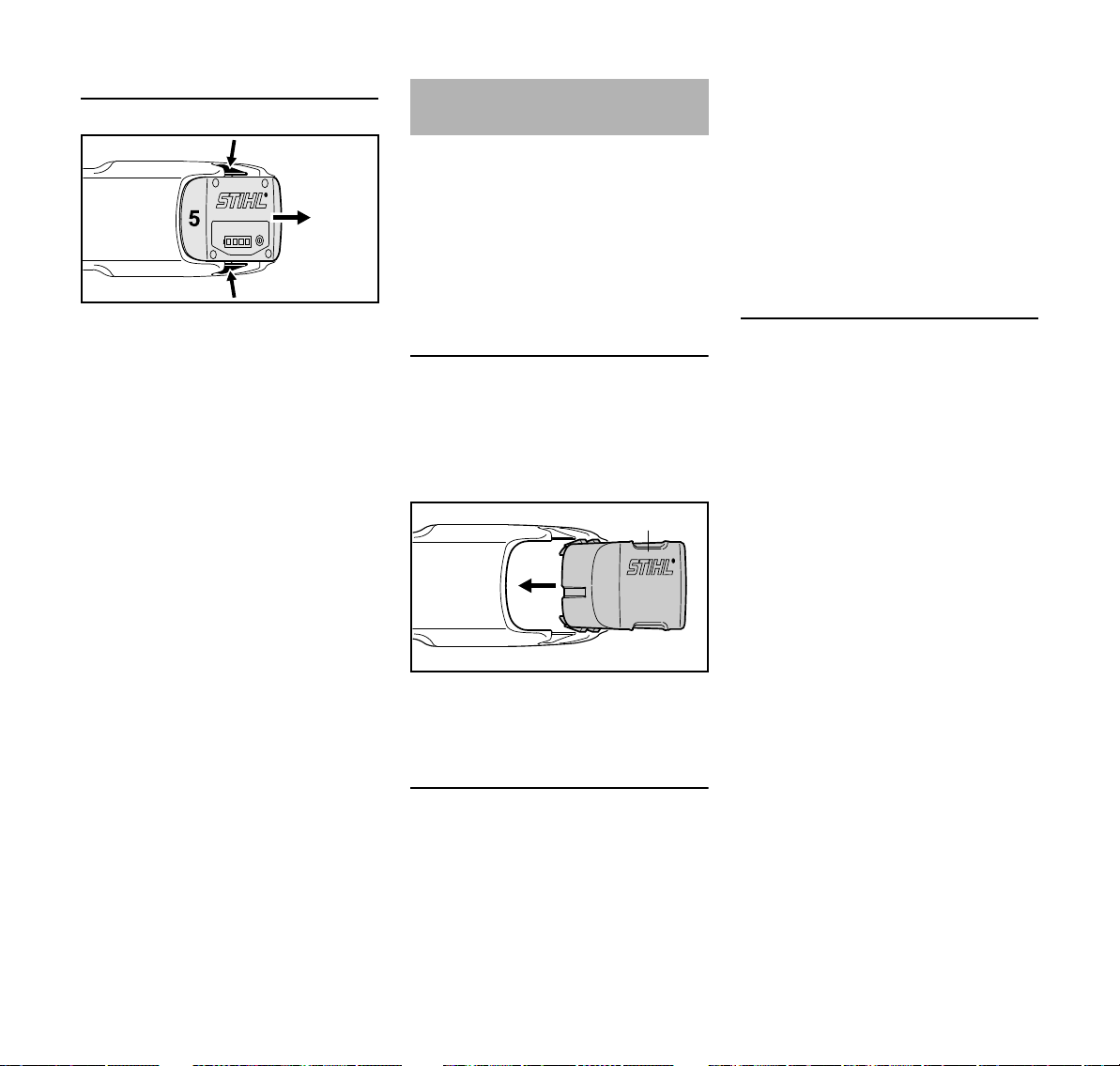

Akkumulator herausnehmen
Nbeide Sperrhebel (4) gleichzeitig
drücken – Akkumulator (5) wird
entriegelt
NAkkumulator (5) aus dem Gehäuse
herausnehmen
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird.
Gerät vor unbefugtem Zugriff sichern.
NRasthebel auf ƒ stellen
NAkkumulator herausnehmen
NGerät gründlich säubern
NGerät an einem trockenen und
sicheren Ort aufbewahren. Vor
unbefugter Benutzung (z. B. durch
Kinder) schützen
Deckel für Akkumulatorschacht
In einigen Ländern wird das Gerät mit
einem Deckel für den
Akkumulatorschacht ausgestattet.
Dieser schützt den Akkumulatorschacht
vor Verschmutzung.
Nnach Arbeitsende Deckel (1) in den
Schacht einschieben, bis der
Deckel hörbar einrastet
Akkumulator lagern
NAkkumulator aus Gerät bzw.
Ladegerät herausnehmen
Nin geschlossenen und trockenen
Räumen lagern und an einem
sicheren Ort aufbewahren. Vor
unbefugter Benutzung (z. B. durch
Kinder) und vor Verschmutzung
schützen
NReserve-Akkumulatoren nicht
unbenutzt lagern – abwechselnd
verwenden
Für eine optimale Lebensdauer den
Akkumulator bei einem Ladezustand
von ca. 30 % lagern.
Ladegerät aufbewahren
NAkkumulator herausnehmen
NNetzstecker ziehen
NLadegerät in geschlossenen und
trockenen Räumen lagern und an
einem sicheren Ort aufbewahren.
Vor unbefugter Benutzung (z. B.
durch Kinder) und vor
Verschmutzung schützen
4
4
3905BA016 KN
Gerät aufbewahren
3905BA027 KN
1

FSA 65, FSA 85
deutsch
17
STIHL AutoCut C 4-2
Vor dem Erneuern des Mähfadens
(nachfolgend "Faden" genannt), den
Mähkopf unbedingt auf Verschleiß
prüfen.
WARNUNG
Sind starke Verschleißspuren sichtbar,
muss der Mähkopf komplett ersetzt
werden.
Gerät vorbereiten
NGerät ausschalten
NRasthebel auf ƒ stellen
NAkkumulator herausnehmen
NGerät mit dem Mähkopf nach oben
ablegen

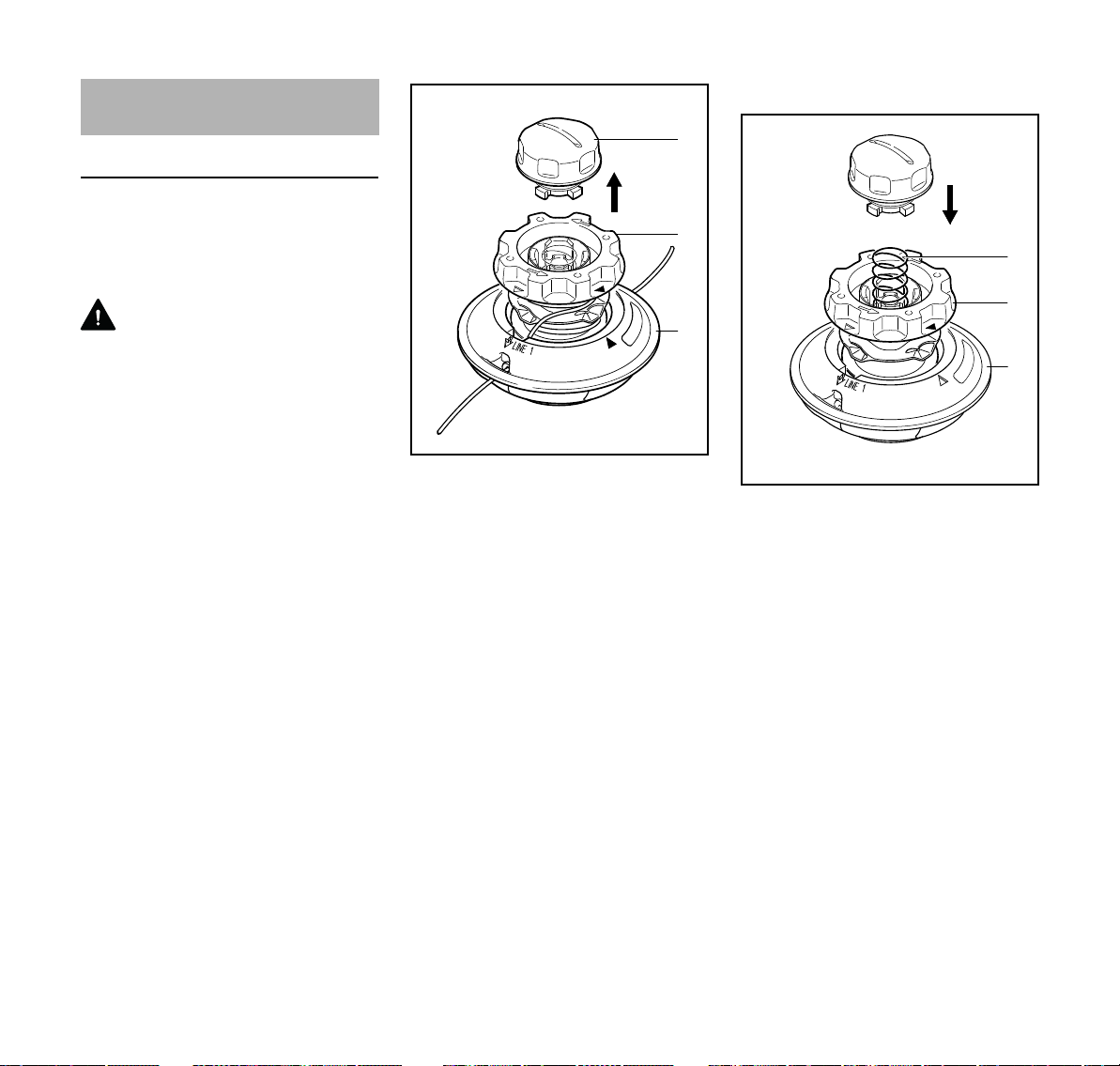

Mähkopf abbauen und Fadenreste
entfernen
Im normalen Betrieb wird der
Fadenvorrat im Mähkopf nahezu
aufgebraucht.
NMähkopf festhalten und die
Kappe (1) so lange entgegen dem
Uhrzeigersinn drehen, bis diese
abgenommen werden kann
NMähkopf abnehmen
NSpulenkörper (2) aus dem
Spulengehäuse (3) ziehen und
Fadenreste entfernen
Mähkopf zusammensetzen
Nleeren Spulenkörper in das
Spulengehäuse (3) stecken
Sollte die Feder (4) herausgesprungen
sein:
NFeder bis zum Anschlag in den
Spulenkörper (2) drücken
Mähfaden erneuern
3905BA017 KN
2
3
1
3905BA018 KN
2
3
4

FSA 65, FSA 85
deutsch
18
Spulenkörper bewickeln
NFaden mit 2,0 mm Durchmesser
(Farbe grün) verwenden
Nzwei Fäden mit je 2,5 m Länge von
der Ersatzrolle (Sonderzubehör)
ablängen
NSpulenkörper (2) entgegen dem
Uhrzeigersinn so weit drehen, bis
zwei Pfeilspitzen aufeinander
zeigen
Nbeide Fäden jeweils mit geraden
Enden durch je eine der Hülsen (5)
bis zum ersten spürbaren
Widerstand in das
Spulengehäuse (3) stecken – bis
zum Anschlag weiterschieben
NSpulengehäuse festhalten
NSpulenkörper so lange entgegen
dem Uhrzeigersinn drehen, bis der
kürzeste Faden noch ca. 10 cm aus
dem Mähkopf ragt
Nfalls notwendig, den längeren
Faden auf ca. 10 cm kürzen
Der Mähkopf ist gefüllt.
Mähkopf anbauen
NOberteil (6) auf die Welle (7)
schieben – dabei den
Innensechskant (8) auf den
Sechskant (9) stecken
35
3905BA019 KN
3
3905BA020 KN
8
6
9
3905BA021 KN
7
