Studio Designs 10104 User manual

Thank you for purchasing our Studio Designs, Inc.
Gracias por comprar nuestro mueble Studio Designs, Inc.
Merci d’avoir acheté un meuble Studio Designs, Inc.

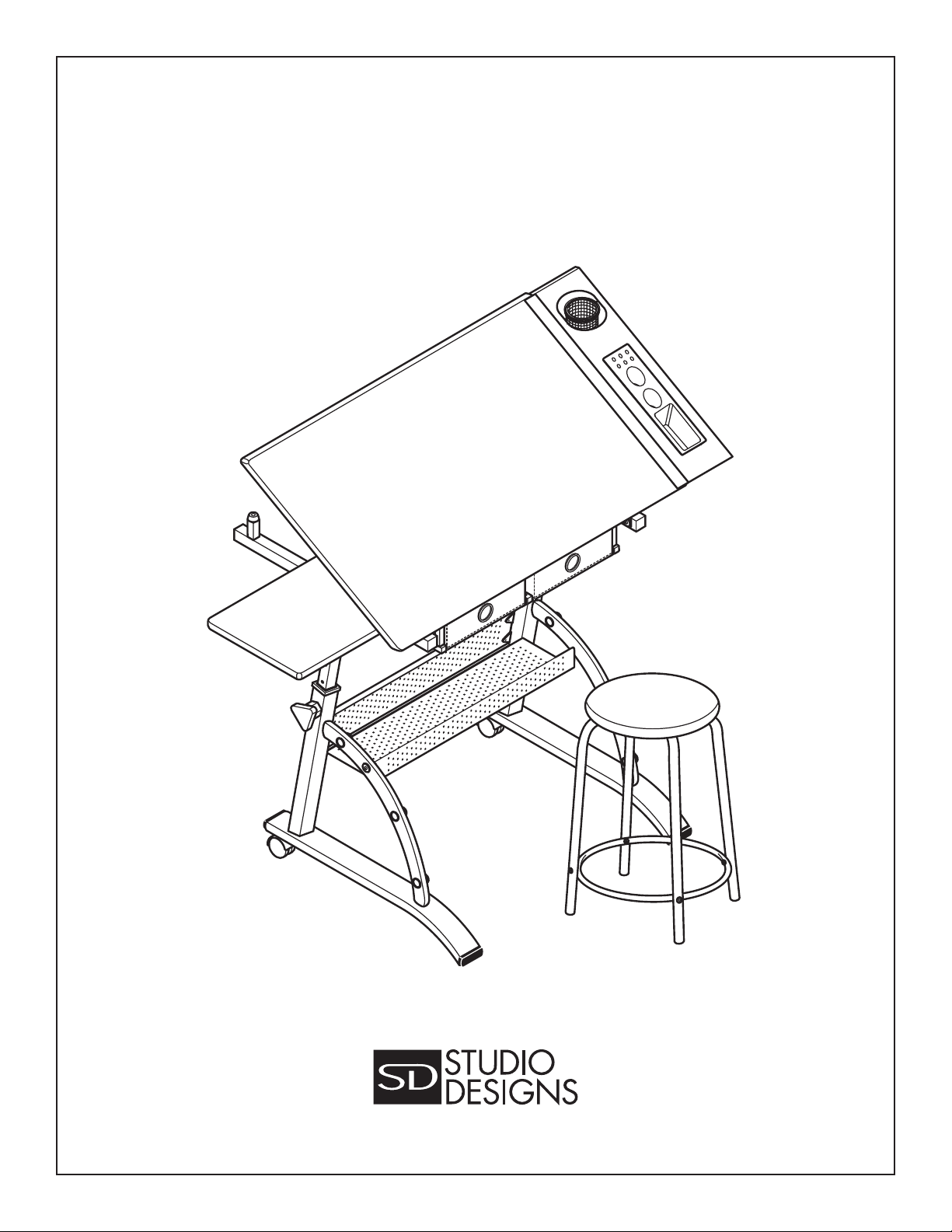

CORE CRAFT CENTER
#10104 Gunmetal Gray/White • Gris Metálico/Blanco • Gris Métallisé/Blanc
Rev. 10.15.2018
Ofce: 562.942.0492
Product Support Line: 866.942.0492
www.studiodesigns.com

Core Craft Center p.2
ASSEMBLY INSTRUCTIONS - IMPORTANT:
Carefully unpack and identify each component before attempting to assemble. Refer to parts list. Please take
care when assembling the unit and always set the parts on a clean, soft surface. Do not use power tools to
assemble. A Phillips screwdriver may be required for assembly. If you require any assistance with assembly,
parts, or information on other products, please visit our website: www.studiodesigns.com or call us. Check
screws, nuts and bolts periodically (or every 6 months). Tighten if necessary.
Help us improve our products by lling out our Customer Response Card at www.studiodesigns.com/crc.
WARNING:
Weight limit: Top: 50 lbs. | Side and Bottom Shelf: 15 lbs. ea. | Stool: 175 lbs.
Do not exceed this limit! Please use care and good judgement when using your furniture.
INSTRUCCIONES PARA ARMAR - IMPORTANTE:
Desempaque cuidadosamente e identique cada componente antes de tratar de empezar su ensambladura.
Verique la lista de partes. Por favor tenga cuidado cuando arme la unidad y siempre coloque las piezas
sobre una supercie plana, suave y limpia. Un destornillador Phillips puede ser necessario para ensamblar. Si
necesita ayuda con el armado, partes o información sobre otros productos, viste por favor nuestra página en el
internet: www.studiodesigns.com o por favor llámenos. Revise los tornillos, tuercas y los pernos periódicamente
(o cada 6 meses). Aprietelos si es necesario.
Ayúdenos a mejorar nuestros productos sometiendo nuestro formulario: www.studiodesigns.com/crc.
AVISO:
Límite de peso: Mesa: 23 kgs. | Estante de Lado e Inferior: 7kgs. cu. | Taburete: 79 kgs.
¡No exceda este limite! Use por favor cuidado y buen juicio al usar su mueble.
DIRECTIVES DE MONTAGE - IMPORTANT:
Avant de commencer l’assemblage, déballez délicatement toutes les pièces et repérez-les sur la liste des pièces.
Procédez avec soins durant l’assemblage et posez toujours les pièces sur une surface propre, douce et lisse.
Une tournevis Phillips peut être nécessaire pour l’assemblage. Si vous avez besoin d’aide concernant l’assemblage
ou les pièces, ainsi que des informations sur d’autres produits, visitez-nous au: www.studiodesigns.com où
nous appeller. Révisez les vis, écrous et des boulons périodiquement (ou chaque 6 mois). Serrez s’il est nécessaire.
Aidez-nous à améliorer nos produits en soumettant un formulaire : www.studiodesigns.com/crc.
ATTENTION :
Limite de poids : Table : 23 kgs. | Étagère Laterale et Inférieure : 7kgs. chacun | Tabouret : 79 kgs.
Ne depassez pas cette limite! Précaution et bon sens sont de rigueur lorsque vous utilisez vos meubles.

Core Craft Center p.3
1. Left Leg 1
Pata Izquierda
Jambe Gauche
2. Right Leg 1
Pata Derecha
Jambe Droite
3. Left Arm 1
Brazo Izquierdo
Bras Gauche
4. Right Arm 1
Brazo Derecho
Bras Droite
5. Top 1
Mesa
Table
6. Side Shelf 1
Estante Lateral
Étagère Laterale
7. Support Bar 1
Barra de Soporte
Barre de Support
8. Rear Bar 1
Barra Trasera
Barre Arrière
9. Front Bar 1
Barra Delantera
Barre Avant
10. Left Rail for Drawer 1
Carril Izquierdo para Gaveta
Rail Gauche pour Tiroir
11. Center Rail for Drawer 1
Carril Central para Gaveta
Rail Centrale pour Tiroir
12. Right Rail for Drawer 1
Carril Derecho para Gaveta
Rail Droit pour Tiroir
PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES
DESCRIPTION/DESCRIPCIÓN/DESCRIPTION QTY/CANT/QTÉ PICTURE/DIBUJO/IMAGE

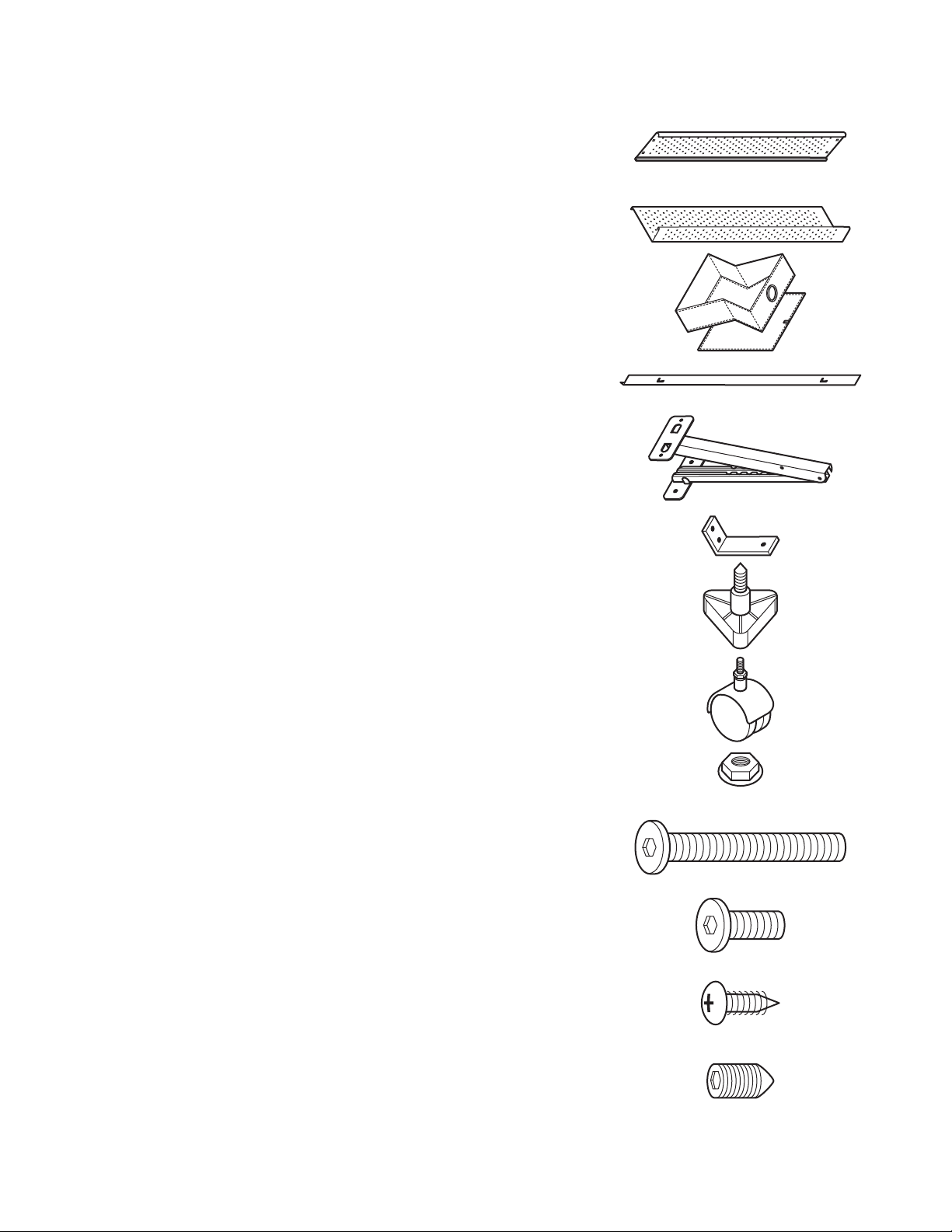

Core Craft Center p.4
13. Rear Panel 1
Panel Trasero
Panneau Arrière
14. Bottom Shelf 1
Estante Inferior
Étagère Inférieure
15. Cloth Drawer 2
Gaveta de Tela
Tiroir en Tissu
16. Pencil Ledge 1
Borde para Lápiz
Bord pour Crayon
17. Ratchet Arm 1
Brazo de Trinquete
Support à Cliquet
18. L Bracket 2
Soporte en forma L
Support en forme L
19. Knob 2
Perilla
Molette
20. Caster 2
Rueda
Roulette
21. Nut 4
Tuerca
Écrou
22. Allen Bolt - 1/4" x 1-5/8" 5
Perno Allen - 6mm x 40mm
Boulon Allen - 6mm x 40mm
23. Allen Bolt - 1/4" x 1/2" 14
Perno Allen - 6mm x 12mm
Boulon Allen - 6mm x 12mm
24. Phillips Screw - 1/2" 4
Tornillo de Cruz - 14mm
Vis Cruciforme - 14mm
25. Allen Screw 3
Tornillo Allen
Vis Allen
PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES
DESCRIPTION/DESCRIPCIÓN/DESCRIPTION QTY/CANT/QTÉ PICTURE/DIBUJO/IMAGE

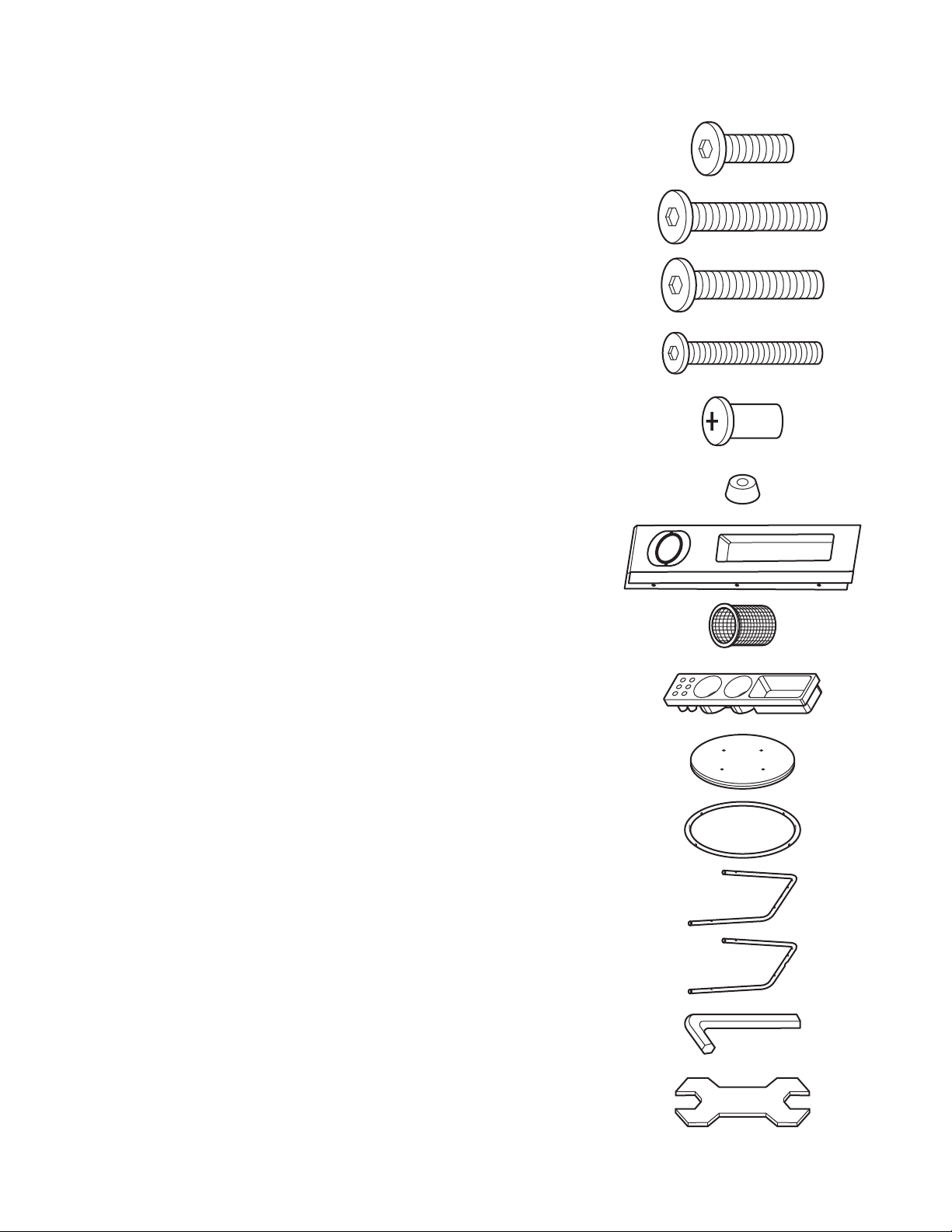

Core Craft Center p.5
26. Allen Bolt - 1/4" x 5/8" 2
Perno Allen - 6mm x 15mm
Boulon Allen - 6mm x 15mm
27. Allen Bolt - 1/4" x 1-1/8" 6
Perno Allen - 6mm x 30mm
Boulon Allen - 6mm x 30mm
28. Allen Bolt - 1/4" x 1-1/8" 4
Perno Allen - 6mm x 28mm
Boulon Allen - 6mm x 28mm
29. Allen Bolt - 3/16" x 1-1/8" 6
Perno Allen - 6mm x 30mm
Boulon Allen - 6mm x 30mm
30. Bolt Connector 4
Conector de Perno
Connecteur de Boulon
31. Cushion 2
Cojín
Coussin
32. Metal Tray 1
Bandeja de Metal
Plateau en Métal
33. Cup 1
Taza
Tasse
34. Art Tray 1
Bandeja de Arte
Plateau D’art
35. Seat 1
Asiento
Siège
36. Footring 1
Anillo
Anneau
37. Leg A 1
Pata A
Jambe A
38. Leg B 1
Pata B
Jambe B
39. Allen Wrench 1
Llave Allen
Clé Allen
40. Hex Wrench 1
Llave Hexagonal
Clé Hexagonale
PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES
DESCRIPTION/DESCRIPCIÓN/DESCRIPTION QTY/CANT/QTÉ PICTURE/DIBUJO/IMAGE

Core Craft Center p.6
1
21
21
13
23
23
20
20
1
2
Do not fully tighten any bolt until step 4.
No apriete completamente nungun perno hasta el paso 4.
Ne pas serrer aucun boulon jusqu’à l’étape 4.

Core Craft Center p.7
3
14
7
4
22
27
19
19
27
2
Screw Knobs (19) into rst hole in Left and Right Arms (3 and 4).
Atornille Perillas (19) en primer agujero en Brazo Izquierdo y Derecho (3 y 4).
Visser Molettes (19) dans le premier trou dans Bras Gauche et Droite (3 et 4).

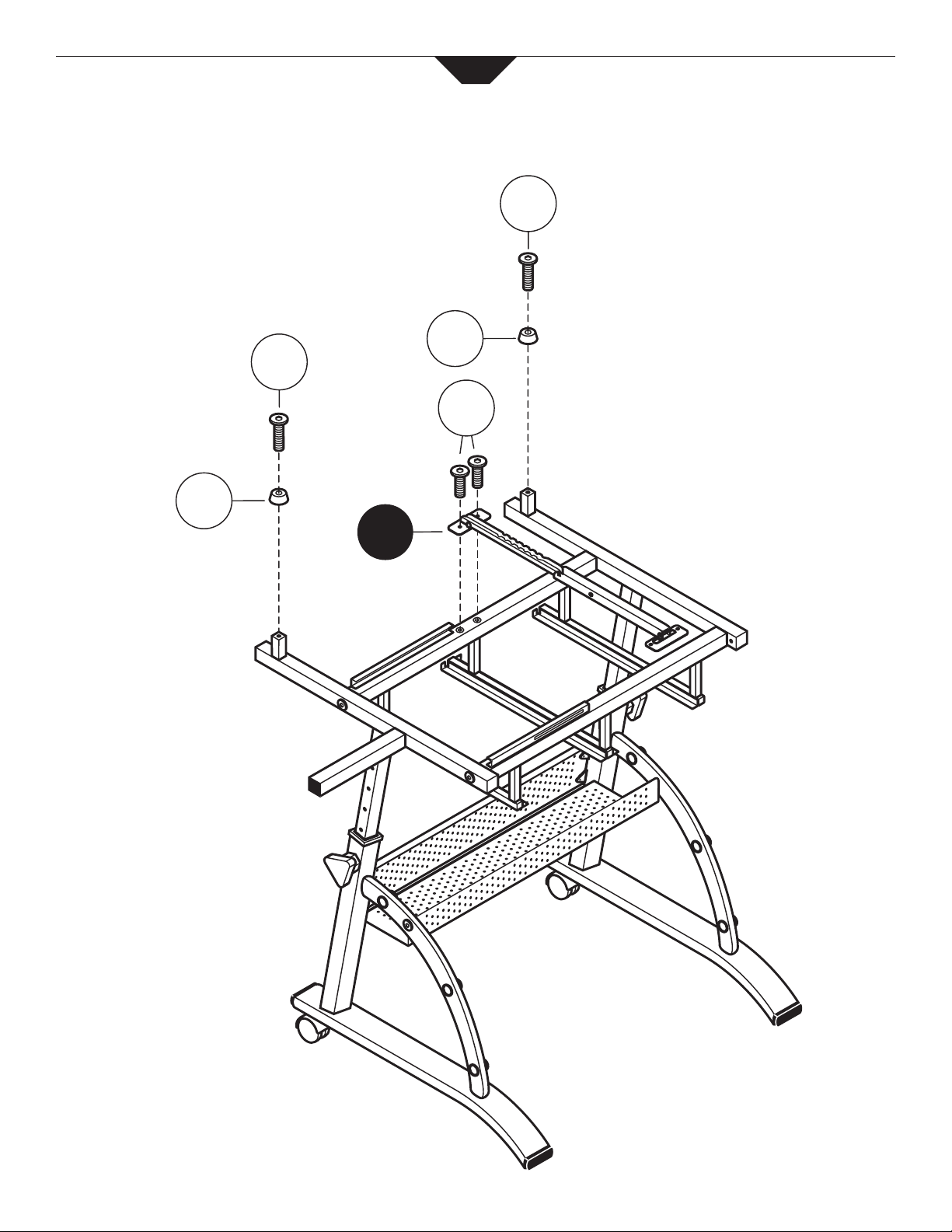

Core Craft Center p.8
3
22
22
22
22
8
10
9
12
11
29
29
29
29
29
29
Tab towards the rear.
Pestaña hacia atras.
Languette vers l’arrière.

Core Craft Center p.9
4
23
23
31
31
17
23
Fully tighten all bolts from Step 1-4.
Apriete completamente todos los pernos del paso 1-4.
Serrer tous les boulons des étapes 1-4.

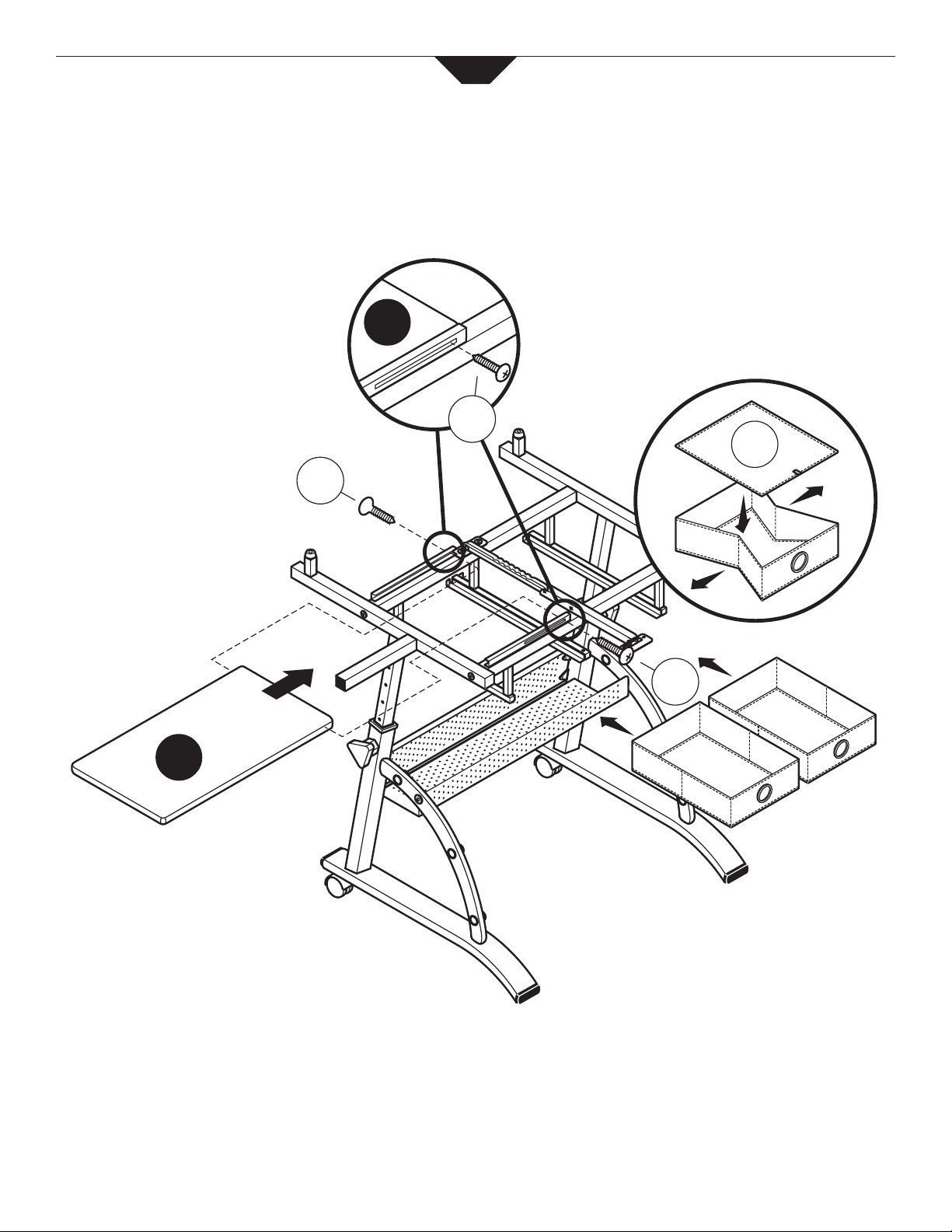

Core Craft Center p.10
5
24
24
6
6
15
24
Slide Shelf (6) to edge of Rail, then attach Screws (24).
Deslice el Estante (6) hasta el borde del Carril, luego je los Tornillos (24).
Faites glisser l’Étagère (6) sur le bord du Rail, puis attacher les Vis (24).

Core Craft Center p.11
6
23
17
18
18
23
23
26
5
5
3
4
Attach Brackets (18), ip Top (5) over and attach to Arms (3 and 4) using Allen Bolts (26), then attach
Ratchet Arm (17).
Fije los Soportes (18), de vuelta la Mesa (5) y je a los Brazos (3 y 4) usando Pernos Allen (26), despues
je el Brazo de Trinquete (17).
Fixez les Supports (18), tournez le Table (5) et xer aux Bras (3 et 4) à l’aide des Boulons Allen (26),
puis xer le Support à Cliquet (17).
CAUTION!: Use two people.
¡PRECAUCIÓN!: Use dos personas.
PRÉCAUTION: Utilisez deux personnes.

Core Craft Center p.12
7
32
33
34
25
16 24
24
Lift the Top so it’s angled, slide Metal Tray (32) over edge of table, and secure using Allen Screws (25) (do not overtighten).
Insert Cup (33) and Art Tray (34) into slots.
Levante la Mesa en ángulo, deslice la Bandeja de Metal (32) sobre el borde de la mesa y je usando Tornillos Allen (25)
(no apriete demasiado). Inserte la Taza (33) y la Bandeja (34) en las ranuras.
Soulevez le Table à un angle, faites glisser le Plateau en Metal (32) sur le bord de la table, et xez à l’aide des Vis Allen
(25) (ne serrez pas trop). Insérez la Tasse (33) et le Plateau (34) dans les fentes.
Leave Phillips Screws (24) slightly
loose so Pencil Ledge (16) can slide.
Deje los Tornillos (24) legeramente
sueltos para que pueda deslizar Borde (16).
Laisser les Vis (24) légèrement
desserrées ainsi le Bord (16) peut glisser.

Core Craft Center p.13
8
30
38
30
30
37
36
30
27
35
27
28
Note the curve on
the Legs - see arrows.
Tenga en cuenta la curva
en las Patas - vea las echas.
Noter la courbe sur les
Jambes - voir les èches.

Core Craft Center p.14
LIMITED WARRANTY
Studio Designs (the “Company”) warrants to the original purchaser that this product will be free from defects in its workmanship and
materials, under normal residential use and service conditions, as described herein. The Company will repair or replace, at its option,
without charge to the original purchaser only, the defective product or parts for a period of ten (10) years (or Thirty (30) days on closeouts
and discounted products) from the date of purchase and while owned by the original purchaser. This warranty shall be effective for the
applicable time period beginning from date of purchase as shown on your original sales receipt. Replacement parts can only be supplied
if parts are available. Items out of production may be unavailable. The Company’s obligation under this warranty is limited to repairing or
replacing products or parts as provided herein. This product has been designed for and is intended for residential use only. This warranty
is original purchaser’s sole remedy for product defects, and this warranty does not extend to any product, or damage to any product,
caused by or attributable to abuse or misuse, products used for commercial or rental purposes, use modication of, or attachments to
the product, and products or parts not used, maintained, or installed in accordance with the Company’s installation, maintenance
and/or applicable guidelines. The warranty extended hereunder is in lieu of any and all other warranties, express or implied, including
without limitation any implied warranty of merchantability or of tness for a particular purpose. The Company will not be responsible for
indirect, special, incidental or consequential damages. Some states do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitations or exclusions may not apply to you. This warranty gives you specic legal rights. You may also have
other rights which may vary from state to state. Call or email the Company for the procedure to follow when making warranty claims. Be
prepared to explain the defect, provide your name, address, phone number, model number and purchase receipt information (date of
purchase and retailer). If you require assistance with assembly or parts, visit www.studiodesigns.com or call 866-942-0492.
We appreciate your feedback and invite you to visit www.studiodesigns.com/crc to complete our Customer Response Card.
GARANTÍA LIMITADA
Studio Designs (la “Empresa”) garantiza al comprador original que este producto estará libre de defectos tanto de fabricación como en
los materiales utilizados bajo el uso, servicio y condiciones normales residenciales, tal como se describe a continuación. La Empresa
reparará o reemplazará, como una opción, sin cargo alguno únicamente al comprador original, el producto o las partes defectuosas
por un período de diez (10) años (o (treinta (30) días si son productos de saldo y con descuento) desde la fecha de compra y mientras
éste siga siendo propiedad del comprador original. Esta garantía será efectiva para el período de tiempo pertinente a partir de la fecha
de compra que se muestra en el recibo de venta original. Las partes de reemplazo únicamente podrán ser proporcionadas si éstas se
encuentran disponibles. Los artículos que estén descontinuados podrían no estar disponibles. La obligación de la Empresa bajo esta
garantía se limita a la reparación o el reemplazo de los productos o las partes como se describe en ésta. Este producto ha sido diseñado
para, y con el propósito de que sea para uso residencial únicamente. Esta garantía es el recurso exclusivo respecto a productos
defectuosos para el comprador, y esta garantía no se extiende a cualquier otro producto, o los daños a cualquier otro producto, causados
por, o atribuibles al abuso o mal uso, productos utilizados para propósitos comerciales o de arrendamiento, modicación en el uso de,
o anexos al producto, y productos o partes que no sean usadas, mantenidas en buenas condiciones, o instaladas de acuerdo con las
directrices de instalación y mantenimiento de la Empresa, y/o otras directrices pertinentes. Conforme a la presente extensión de esta
garantía, en vez de cualquier y todas las otras garantías, expresas o implícitas, incluyendo sin limitación cualquier garantía tácita de
comercialidad o capacidad para un propósito particular. La Empresa no será responsable de los daños indirectos, especiales, incidentales
o consecuentes. En algunos estados no se permite la exclusión o limitación de daños incidentales o consecuentes, por lo que las
limitaciones o exclusiones anteriores podrían no ser aplicables para usted. Esta garantía le ofrece derechos legales especícos. Usted
también podría tener otros derechos, los cuales podrían variar en cada estado. Llame o envíe un correo electrónico a la Empresa para
el procedimiento que usted debe seguir al hacer reclamaciones de garantía. Esté preparado para explicar el defecto, proporcione su
nombre, dirección, número de teléfono, número de modelo e información en su recibo de compra (fecha y lugar de compra). Si necesita
ayuda para ensamblar o con las piezas, visite www.studiodesigns.com o llame al 866-942-0492.
Agradecemos sus comentarios y le invitamos a visitar www.studiodesigns.com/crc para llenar nuestro formulario.
GARANTIE LIMITÉE
Studio Designs (la « Compagnie ») garantit à l’acheteur original que ce produit sera exempt de tout défaut de fabrication et matériel
s’il est utilisé à la maison et dans des conditions d’exploitation normales, tel que décrit à la présente. La Compagnie réparera ou
remplacera, à sa discrétion et sans frais pour l’acheteur original seulement, le produit défectueux ou les pièces défectueuses pour une
période de dix (10) ans (ou trente (30) jours sur des produits liquidés ou offerts à prix réduits), à compter de la date d’achat et pendant
que l’acheteur original est propriétaire du produit. Cette garantie sera en vigueur pour la période de temps applicable à compter de la
date d’achat, comme l’illustre le reçu de vente original. Les pièces de rechange ne pourront être fournies uniquement si elles sont
disponibles. Les articles hors de production ne seront peut-être pas disponibles. En vertu de cette garantie, l’obligation de la Compagnie
se limite à réparer ou à remplacer les produits ou les pièces, comme le stipulent les présentes. Ce produit a été conçu pour un usage
résidentiel et a pour but d’être utilisé uniquement ainsi. Cette garantie est le seul recours de l’acheteur original lorsque le produit est
défectueux, et cette garantie ne s’applique pas à tout produit ou dommages à tout produit, causés par ou attribuables à un usage abusif
ou à un mésusage ou si les produits sont utilisés à des ns commerciales ou de location, si l’utilisation du produit est modiée ou si les
accessoires et les produits ou pièces du produit ne sont pas utilisés, entretenus ou installés conformément aux directives d’installation,
d’entretien et/ou applicables. La garantie fournie à la présente remplace toutes autres garanties expresses ou implicites, y compris sans
toutefois s’y limiter toute garantie implicite de commercialité ou de qualité pour un usage particulier. La Compagnie n’est pas responsable
des dommages indirects, spéciaux, imprévus ou consécutifs. Certains états ou provinces interdisent l’exclusion ou la restriction des
dommages imprévus ou consécutifs; ainsi, les limites ci-dessus ou les exclusions ne s’appliquent peut-être pas. Cette garantie vous
donne des droits spéciques. Vous pourriez avoir d’autres droits qui peuvent varier d’un état à l’autre ou d’une province à l’autre. Appelez
ou envoyez un courriel à la Compagnie pour la procédure que vous devez suivre lors de la réclamation de garantie. Préparez-vous à
expliquer la défectuosité, et donnez vos nom, adresse, et numéro de téléphone, numéro de modèle et votre facture d’achat (date et lieu
d’achat). Si vous avez besoin d’aide pour l’assemblage ou des pièces, visitez www.studiodesigns.com ou composez le 866-942-0492.
Nous apprécions vos commentaires et nous vous invitons à visiter www.studiodesigns.com/crc pour remplir notre formulaire.
This manual suits for next models
1
Table of contents
Other Studio Designs Power Tools manuals
Popular Power Tools manuals by other brands

Rockler
Rockler ProMax Fence instructions

WABROTECH
WABROTECH WT 1009 operating instructions

Hurricane
Hurricane HKSE 85/1 Original operating instructions

Craftsman
Craftsman 315.172320 owner's manual

Clarke
Clarke Air CSG3KC Operating & maintenance instructions

Black & Decker
Black & Decker DS600 instruction manual
