Inhoudsopgave
A. Voorwoord 1
B. Veiligheidsvoorschriften 2
1. Waarschuwing 2
2 Let op 2
3. Veiligheid 3
C. Over uw warmtepomp 4
1. Transport 4
2. Accessoires 4
3. Functies 5
4. Werking en bereik 5
5. Introductie van diverse modi 5
6. Technische parameters 6
7. Afmetingen 7
D. Installatie handleiding 8
1. Installatie herinnering 8
2. Bedrading 9
3. Elektrisch schakelschema 10
4. Referenties voor de apparaatbescherming en kabelspecificaties 10
E. Bedieningshandleiding 11
1. Belangrijke functies 11
2. Werkinstructie 11
F. Testen 14
1. Inspecteer de warmtepomp voor gebruik 14
2.Kennisgeving en methode van lekkagedetectie 14
3. Test 14
G. Onderhoud 15
H. Probleemoplossing voor veelvoorkomende fouten 16
I. Waterpomp aansluiting 18
J. Wi-Fi werking 22

1
A. Voorwoord
Allereerst willen we u bedanken voor het kiezen van onze Inverter zwembad warmtepomp. Deze warmtepomp is
ontworpen voor een stillere en energiezuinige werking. Het is een ideale manier van een
milieuvriendelijke zwembadverwarming.
We hopen dat u veel plezier aan onze warmtepomp beleeft.

2
B. Veiligheidsvoorschriften
Belangrijke veiligheidsberichten vindt u in deze handleiding en op uw warmtepomp.
Gelieve altijd de veiligheidsinstructies te lezen en na te leven.
Milieuvriendelijk R32-koelmiddel wordt gebruikt voor deze warmtepomp
1. Waarschuwing
Het WAARSCHUWING teken geeft gevaar aan. Het vestigt de aandacht op een
procedure of handeling die, indien deze niet correct uitgevoerd of nageleefd is, kan
leiden tot persoonlijk letsel of letsel aan derden. Deze tekens zijn zeldzaam,
maar uiterst belangrijk.
a. Houd de warmtepomp uit de buurt van vuur.
b. De warmtepomp moet in een goed geventileerde ruimte worden geplaatst, binnen of in
een gesloten ruimte is niet toegestaan.
c. Reparatie en/of verwijdering moet worden uitgevoerd door opgeleid
onderhoudspersoneel.
d. Voorafgaand aan het verlijmen schoonmaken. Verlijmen kan alleen worden uitgevoerd door
professioneel personeel.
2. Let op
a. Lees de volgende instructies voor installatie, gebruik en onderhoud.
b. Installatie mag alleen worden uitgevoerd door professioneel personeel in overeenstemming met deze
handleiding.
c. Na installatie moet er een lekkagetest worden uitgevoerd.
d. Gebruik geen andere methodes om het ontdooiproces te versnellen of de bevroren delen te reinigen dan de
door de fabrikant aanbevolen methodes.
e. Neem contact op met het dichtstbijzijnde servicecentrum als reparatie nodig is. Het reparatieproces moet strikt
in overeenstemming zijn met de handleiding. Alle reparaties door niet-professionals zijn verboden.

3
f. Stel de juiste temperatuur in om een comfortabele watertemperatuur te krijgen en om oververhitting of
onderkoeling te voorkomen.
g. Plaats geen spullen in de buurt van het inlaat- of uitlaatgebied, die de luchtstroom kunnen blokkeren. Anders
wordt het rendement van de warmtepomp verlaagd of stopt deze zelfs.
h. Om brand te voorkomen, gebruik of bewaar geen brandbare gassen of vloeistoffen in de nabijheid van de
warmtepomp (zoals verfverdunner, verf en brandstof).
i. Installeer warmte-isolerende isolatie op de leidingen tussen het zwembad en de warmtepomp om het
verwarmingseffect te optimaliseren. Zorg er daarnaast voor dat uw zwembad afdekking heeft.
j. Aansluitingen/leidingen van het zwembad naar de warmtepomp moeten ≤10m lang zijn.
3. Veiligheid
a. Houd de hoofdvoedingsschakelaar ver weg van kinderen.
b. Herstart de warmtepomp wanneer er een stroomstoring optreedt en deze weer is verholpen.
c. Schakel de netspanning tijdens storm en onweer uit. Dit om schade aan de warmtepomp te voorkomen die
wordt veroorzaakt door de bliksem.
d. Installatie en reparatie dient te worden uitgevoerd in een goed geventileerde ruimte.
e. Voor het onderhoud of de reparatie met R32 gas moet door een specialist worden uitgevoerd, om de kans op
risico’s te minimaliseren.
f. Wanneer het R32 gas gedurende de installatie lekt, moeten alle werkzaamheden direct gestopt worden en uw
leverancier worden gebeld.

4
C. Over uw warmtepomp
1. Transport
a. Altijd rechtop vervoeren.
b. Niet aan de koppeling optillen
(wanneer dit wel wordt gedaan kan de titanium
warmtewisselaar worden beschadigd)
2. Accessoires
Aansluitingskit van de condensafvoer:
Koppeling

5
3. Kenmerken
a. DC Twin-rotary inverter compressor van Mitsubishi
b. DC borstelloze ventilatormotor
c. EEV Technology
d. Snelle omgekeerde ontdooicyclus met de Saginomiya 4-weg klep
e. High-efficiency titanium warmtewisselaar
f. Gevoelige en nauwkeurige temperatuurregeling en watertemperatuurweergave
g. Hoge en lage drukbescherming
h. Volledige bescherming op het elektrisch systeem
4. Werking en bereik
Stel de watertemperatuur efficiënt en economisch in om de gebruiker te voorzien van comfort en plezier.
a. Bereik luchttemperatuur: -12℃～43℃
b. Instelbereik verwarmingstemperatuur: 18℃～40℃
c. Instelbereik koeltemperatuur: 12℃～30℃
De warmtepomp geeft de beste prestaties bij een luchttemperatuur tussen 15℃ en 25℃
5. Introductie van de verschillende modi
a. De warmtepomp heeft 2 modi: Boost en Silence.
b. Ze hebben verschillende sterktes onder verschillende omstandigheden
Mode Modes Kracht
Boost modus
Verwarmingscapaciteit: 20% tot 100%
Intelligente optimalisatie
Snelle opwarming
Stille modus Verwarmingscapaciteit: 20% tot 80%
Geluidsniveau: 3dB (A) lager dan Boost-modus

6
6. Technische parameters
Model 108023 108024 108025
PRESTATIE VOORWAARDEN: Lucht 27°C/ Water 27°C/ Luchtvochtigheid 80%
Verwarmingscapaciteit(kW) 7.0 11.0 15.0
COP Bereik 14.0~7.2 14.0~7.0 15.0~7.0
PRESTATIE VOORWAARDEN: Lucht 15°C/ Water 26°C/ Luchtvochtigheid 70%
Verwarmingscapaciteit(kW)) 5.0 7.7 10.5
COP Bereik 7.3~4.5 7.3~4.7 7.7~4.9
PRESTATIE VOORWAARDEN: Lucht 35°C/ Water 28°C/ Luchtvochtigheid 80%
Koelcapaciteit(kW) 3.5 5.4 7.4
TECHNISCHE SPECIFICATIES
Geadviseerd zwembad volume(m3) * 15~30 30~55 40~70
Werking luchttemperatuur (℃) -12°C~43°C
Stroomvoorziening 230V 1Ph
Nominaal ingangsvermogen (kW) 0.14~1.12 0.22~1.64 0.28~2.15
Nominale ingangsstroom (A) 0.61~4.83 0.96~7.13 1.22~9.32
Geluidsniveau bij 10m dB(A) 16.5~26.0 16.6~27.9 19.3~32
Geadviseerde flow (m³/h) 2~4 3~5 5~7
Wateraansluiting (mm)) 50
Opmerkingen:
Deze warmtepomp kan normaal presteren bij luchttemperaturen tussen -12 ℃ ～+ 43 ℃ , de efficiëntie wordt niet
gegarandeerd buiten dit bereik. Houd er rekening mee dat de prestaties en parameters van de warmtepomp per
omstandigheid kan verschillen.
Gerelateerde parameters kunnen zonder voorafgaande kennisgeving periodiek worden aangepast voor technische
verbetering. Raadpleeg het typeplaatje voor meer informatie.

7

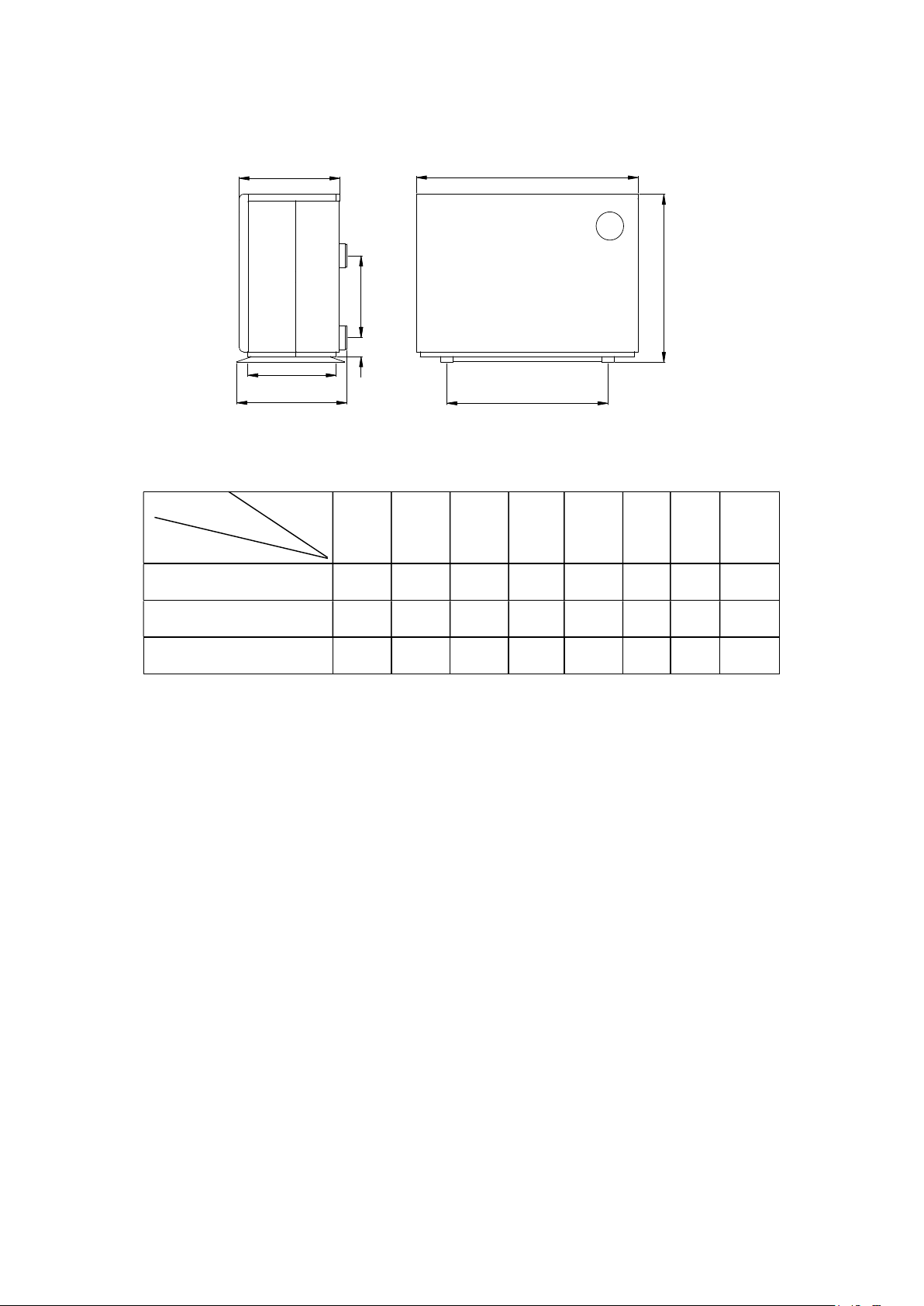

7. Afmetingen
E
D
C
FG
A
H
B
※
Bovenstaande gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Opmerking: In bovenstaande afbeelding vindt u de specificatiediagram van de zwembad warmtepomp, geschikt
voor de installatie en de technische lay-out. Het product kan ter verbetering periodiek worden aangepast zonder
voorafgaande kennisgeving.9
A B C D E F G H
108023 410 645 404 430 890 250 75 658
108024 410 645 404 430 890 290 75 658
108025 410 645 404 430 970 320 75 658
Naam
Afmeting (mm)
Model

8
D. Installatie handleiding
1. Installatie herinnering
Alleen professionals mogen de warmtepomp installeren. Gebruikers zijn niet gekwalificeerd om de warmtepomp zelf
te installeren. De warmtepomp kan namelijk beschadigen, wat riskant is voor de veiligheid van gebruikers.
a. Locatie en aansluiting waterleiding
De Inverter warmtepomp dient op een goed geventileerde locatie te worden geplaatst.
Voor 17 kW en kleinere modellen
Voor 21 kW en grotere modellen

9
1) De behuizing moet met bouten (M10) aan de betonnen fundering of beugels worden bevestigd. De betonnen
fundering moet stevig zijn; de beugel moet sterk genoeg zijn en met antiroest behandeld;
2) Zet geen producten in de buurt van het inlaat- of uitlaatgebied, die de luchtstroom kunnen blokkeren. Zorg ervoor
dat er geen barrière is binnen 50 cm achter de warmtepomp. Anders zal de efficiëntie van
de warmtepomp worden verminderd of zelfs stoppen;
3) De machine heeft een bijgevoegde pomp nodig (geleverd door de gebruiker). De aanbevolen pompspecificatie
flow: raadpleeg technische parameters, Max. opvoerhoogte 10m;

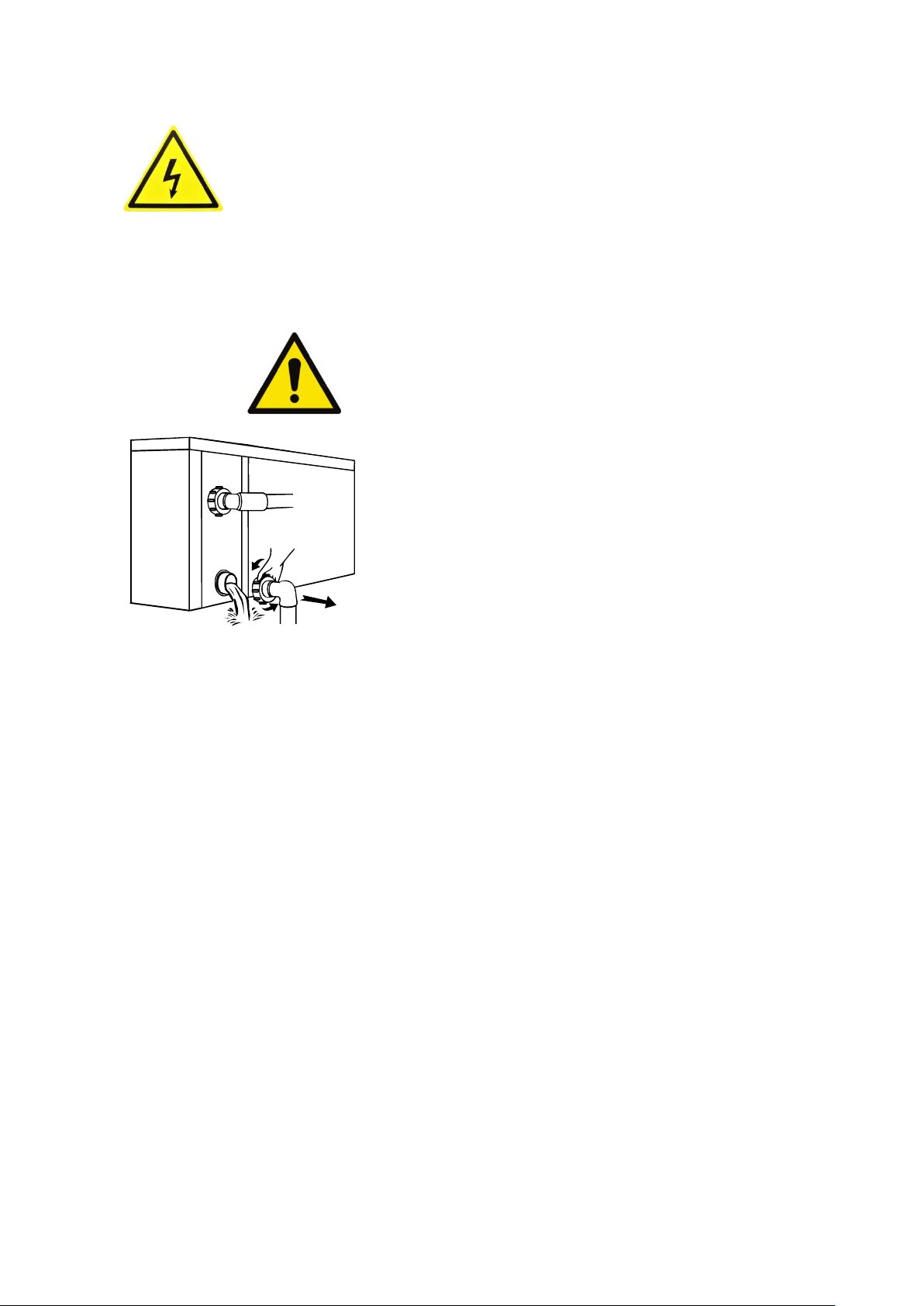

4) Wanneer de warmtepomp draait, komt er condenswater uit de bodem. Let hier op. Houd de afvoer (accessoire) in
het gat en klem deze goed vast. Sluit vervolgens een leiding aan om het condenswater eruit te laten lopen.
b . De inlaat- en uitlaatkoppelingen kunnen het gewicht van flexibele zwembadslang niet dragen. De warmtepomp
moet daarom worden aangesloten met rechte leidingen!
2. Bedrading
a. Sluit de warmtepomp aan op de juiste voeding, de spanning moet overeenkomen met de nominale spanning van
de producten.
b. Aard de machine op de juiste manier.
c. De bedrading moet worden uitgevoerd door een professionele technicus, volgens het schakelschema.
d. Stel de lekbescherming in volgens de lokale code voor bedrading (lekstroom ≤ 30 mA).
e. De stroomkabel en de signaalkabel moeten ordelijk worden geïnstalleerd en elkaar niet beïnvloeden.
Water
retour
Elektrolyse cel
Zwembad
Zwembadpomp
By-pass
kraan
Kraan watertoevoer
Kraan waterafvoer

10
3. Elektrische bedrading
a. Voor voeding: 230V 50Hz
b. Voor voeding: 400V 50Hz
Let op: 1) Moet direct worden aangesloten, stekker is niet toegestaan.
2) De warmtepomp moet worden geaard.
4. Het beveiligen van het apparaat en kabelspecificaties
MODEL 108023 108024 108025
Breker
Nominale stroom
(A) 9 12 16.5
Nominale
resterende stroom
(mA)
30 30 30
Zekering (A) 9 12 16.5
Stroomkabel (mm2) 3x1.5 3 x 2.5 3 x 2.5
Signaalkabel (mm2) 3×0.5 3×0.5 3×0.5
※ Bovenstaande gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Opmerking: de bovenstaande gegevens zijn aangepast aan een stroomkabel van ≤ 10 m . Als de stroomkabel ＞10
m is, moet de draaddiameter worden vergroot. De signaalkabel kan worden verlengd tot maximaal 50 meter .
Stroom
-onderbreker
zekering

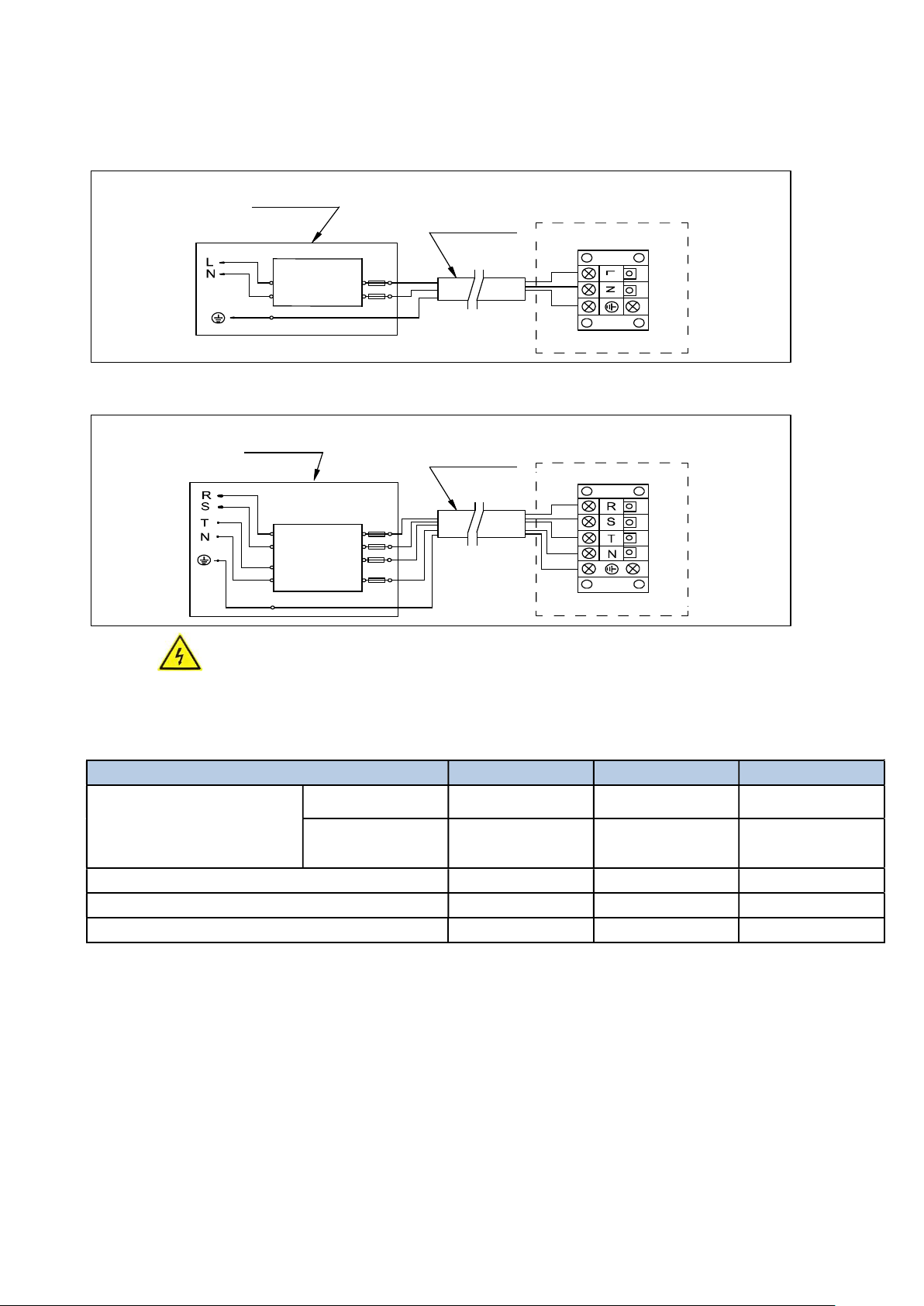

Warmtepomp bedradingsschema
Aarding
Elektriciteit
230V 50Hz
elektriciteitskabel
Transformator (gebruiksklaar)
Stroom
-onderbreker
zekering
Warmtepomp bedradingsschema
Aarding
Elektriciteit
400V 50Hz
elektriciteitskabel
Transformator (gebruiksklaar)

11
E. Bedieningshandleiding
1. Belangrijkste functies

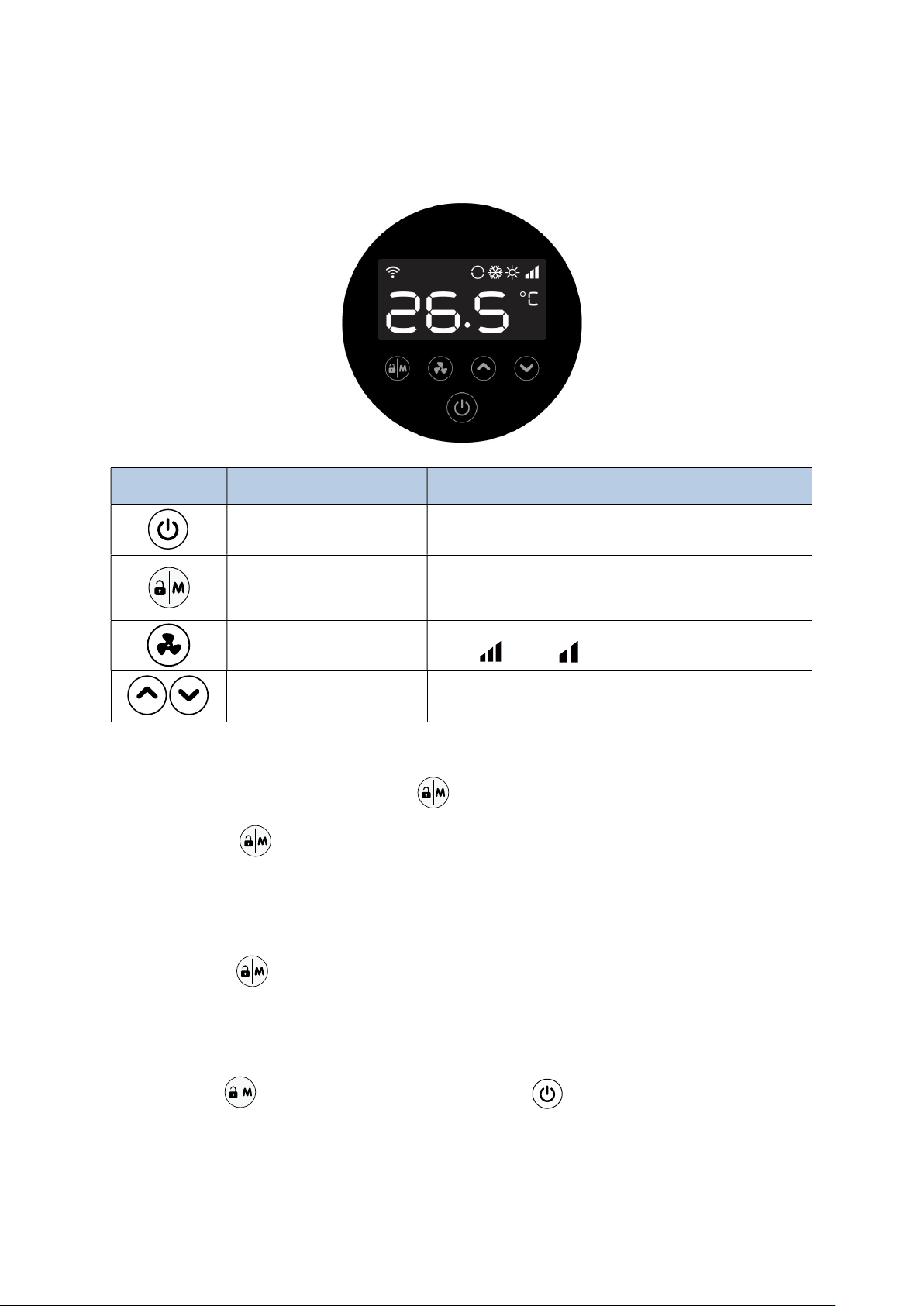

Symbool Aanwijzing Functie
AAN/UIT Inschakelen / uitschakelen
Wi-Fi- instelling
Ontgrendelen/
Selectie verwarmen en
koelen
Automatisch opwarmen en koelen modus
Verwarmingsmodus
Koelingsmodus
Scherm vergrendelen/ontgrendelen
Snelheidsmodus Twee modi om te schakelen
(Boost , Silence )
OMHOOG/OMLAAG Temperatuur instellen en weergeven
Attentie:
a. Standby-modus of schermvergrendeling: Alleen “ ” licht op, het scherm en andere knoppen worden donker.
b. Uitschakelen: Alleen “ ” licht op, geen schermweergave.
c. De controller beschikt over een energiebesparende functie.
2. Bedieningshandleiding
a. Schermvergrendeling
1) Druk 3 seconden op “ ” om het scherm te ontgrendelen of te vergrendelen.
2) Automatische vergrendelingstijd: 30 seconden wanneer er geen bewerking wordt uitgevoerd.
b. Apparaat aanzetten
Druk 3 seconden op “ ” om het scherm te ontgrendelen. Druk op “ ” om de warmtepomp aan te zetten.

12
c. Temperatuur Setting
Druk op “ ” en “ ” om de temperatuur te tonen en in te stellen.
d. Modus selectie
1) Druk op “ ” om naar verwarmen ” ”, koelen ” ” en de automatische modus ” ” te switchen.
Verwarmingsmodus “ ”: Watertemperatuur bereik (18-40°C)
Koelmodus “ ”: Watertemperatuur bereik (12~30°C)
Automatische verwarmings- en koelmodus “ ”: Watertemperatuur bereik (12~40°C)
* Wanneer de watertoevoertemperatuur hoger is dan het instelpunt, start de automatische koelmodus.
* Wanneer de watertoevoertemperatuur lager is dan het instelpunt, start de automatische verwarmingsmodus.
2）Druk op “ ” om tussen boost modus , en silence modus te switchen.
Standaardmodus: boost
Kies de boost modus voor de eerste verwarming.
e. Wi-Fi “ ”
Wanneer het scherm is ingeschakeld, drukt u 3 seconden op “ ” . Nadat “ ” knippert, voer dan de Wi-Fi
connectie in.
Verbind de Wi-Fi met uw mobiele telefoon en voer het wachtwoord in. Hierna kunt u de warmtepomp via de Wi-Fi
connectie aansturen. Wanneer de APP succesvol met de Wi-Fi is aangesloten，“ ” ligt op.
Geschiedenis van Wi-Fi- instellingen wissen : wanneer het scherm is ingeschakeld, drukt u gedurende 10
seconden op " ", daarna knippert " " voor 10 seconden, “ ” daarna gaat deze uit.
f. Ontdooien
a. Automatisch ontdooien: Als de warmtepomp ontdooit licht " " knipperend op; Na het ontdooien stopt het
knipperen " ".
b. Geforceerd ontdooien: Wanneer de warmtepomp opwarmt en de compressor voor 10 minuten in bedrijf is in de
verwarmingsmodus, druk dan voor 5 seconden tegelijkertijd ” en “ ” in. ” ” zal gaan knipperen en het
ontdooien start. Wanneer “ ” stopt met knipperen stopt het ontdooien.
(Opmerking: het interval tussen geforceerd ontdooien moet langer zijn dan 30 minuten.)
Let op: De controller heeft een power-down geheugenfunctie.

13
g. Werking controle
1) Druk op ” ” gedurende 5 seconden. Een geluid dat klinkt als “di” is duidelijk te horen en gaat hierna over naar
de statuscontrole
2) Op dit moment geeft het display afwisselend de status "C0" en de bijbehorende waarde weer.
3) Wijzig de status door op ” ” en “ ” te klikken. De bijbehorende waarde verandert dan ook mee.
4) Druk op “ ” om de status controle te verlaten
5) Status controle tabel
Symbol
Content
Unit
C0
Aanvoer watertemperatuur
℃
C1
Outlet watertemperatuur
℃
C2
Omgevingstemperatuur
℃
C3
Uitlaattemperatuur
℃
C4
Buitenste spo
elpijp temperatuur
℃
C5
Gas retour temperatuur
℃
C6
Binnenspiraal temperatuur
℃
C9
Radiator temperatuur
℃
C10
Elektronische expansieklep opening
P

14
F. Testen
1. Inspecteer de warmtepomp voor gebruik
a. De ventilatie werkt naar behoren en wordt niet belemmerd.
b. Het is verboden de koelleiding of componenten in een corrosieve omgeving te installeren.
c. Inspecteer de elektrische bedrading op basis van het elektrische bedradingsschema en de
aardaansluiting.
d. Check tweemaal dat de hoofdschakelaar van de warmtepomp uit staat.
e. Inspecteer de temperatuurinstelling.
f. Inspecteer de luchtinlaat en -uitlaat.
2. Lekkage detectie en werkwijze
a. Lekkagecontrole is verboden in een afgesloten ruimte.
b. Open vuur is verboden tijdens de lekinspectie. Een halogenide toorts (of een andere
detector die een open vlam gebruikt) mag niet worden gebruikt.
c. Lek detectievloeistoffen kunnen met de meeste koelmiddelen worden gebruikt.
Vermijd het gebruik van chloor omdat het chloor kan reageren met het koelmiddel, waardoor de koperen
buis wordt aangetast.
d. Maak de warmtepomp en haar buizen volledig schoon vóór de bevestiging. Bevestiging van de
warmtepomp kan alleen worden uitgevoerd door professioneel personeel.
e. Stop het gebruik bij gaslekkage en neem direct contact op met uw professionele dealer.
3. Testen
a. De gebruiker moet de pomp opstarten voordat de warmtepomp wordt opgestart. De warmtepomp moet
worden uitgeschakeld voordat de pomp wordt uitgeschakeld. Anders raakt de warmtepomp beschadigd.
b. Controleer op waterlekkage voordat u de warmtepomp start. Stel de temperatuur in en zet de warmtepomp
aan.
c. Om de zwembad warmtepomp te beschermen, is de warmtepomp uitgerust met een vertraging. De ventilator
van de warmtepomp start namelijk 1 minuut eerder met draaien dan dat de warmtecompressor start. De
ventilator stopt 1 minuut later dan de compressor wanneer de warmtepomp wordt uitgeschakeld.
d. Gelieve na het opstarten van de warmtepomp kort controleren of er geen ongewone geluiden uit komen.

15
G. Onderhoud
In het winterseizoen wanneer u niet zwemt:
a. Zet de stoom uit om schade aan de warmtepomp te voorkomen.
b. Tap overtollig water uit de warmtepomp.
c. Bedek de warmtepomp wanneer deze niet in gebruik is.
d. Reinig deze machine met huishoudelijke schoonmaakmiddelen of schoon water, gebruik NOOIT benzine,
verdunners of soortgelijke schoonmaakspullen.
e. Controleer bouten, kabels en verbindingen regelmatig.
f. Indien reparatie nodig is, neem dan contact op met uw dealer.
g. Probeer niet zelf aan de apparatuur te werken. Onjuist gebruik kan gevaar veroorzaken.
h. In geval van risico moet een veiligheidsinspectie worden uitgevoerd voorafgaand aan onderhoud of reparatie
van warmtepompen met R32-gas.
Schakel de warmtepomp voor onderhoud
en schoonmaak altijd uit.
Belangrijk:
Draai de wartel van de waterinlaat
los om het water uit de
warmtepomp te laten stromen
Wanneer het water in de warmtepomp
bevriest, kan de titanium
warmtewisselaar beschadigen.

16
H. Trouble shooting bij veelvoorkomende fouten
1. Handleiding reparaties
Waarschuwing:
a. Indien een reparatie nodig is, neem dan contact op met uw dealer in de buurt.
b. Vereisten voor servicepersoneel:
c. Elke persoon die betrokken is bij het werken aan het warmtepompcircuit moet in het
bezit zijn van een geldig certificaat van een erkende beoordelingsinstantie en werkzaamheden aan
warmtepompen mogen uitvoeren naar de geldende beoordelingsspecificaties.
d. Ga niet zelf aan de apparatuur werken. Onjuist gebruik kan gevaar veroorzaken.
e. Houd u strikt aan de eisen van de fabrikant bij het opladen van R32-gas en onderhoud aan de
warmtepomp. Dit hoofdstuk richt zich op speciale onderhoudsvereisten voor zwembadwarmtepomp met
R32-gas. Raadpleeg de technische servicehandleiding voor gedetailleerde onderhoudswerkzaamheden.
f. Maak de warmtepomp volledig schoon voor het aansluiten. Het aansluiten van de warmtepomp kan
alleen worden uitgevoerd door professionals.
2. Oplossen storingen & Codes
------------------------------------------------------------------------------------------------------
Storing Reden Oplossing
Warmtepomp werkt niet
Geen stroom
Wacht totdat de stroom het weer
doet
Schakelaar is uitgeschakeld
Schakel de stroom in
Zekering verbrand
Controleer en vervang de zekering
De zekering is u
itgeschakeld
Check en zet deze weer aan
Ventilator draait maar met
onvoldoende verwarming
Verdamper geblokkeerd
Verwijder de obstakels
Luchtuitlaat geblokkeerd
Verwijder de obstakels
3 minuten startvertraging
Wacht geduldig
Display op normaal, maar geen
verwarming
Temperatuurinstelling te laag
Stel de juiste temperatuur in
3 minuten start vertraging
Wacht geduldig
Wanneer bovenstaande oplossingen niet werken, neemt u dan contact op met uw installateur met
gedetailleerde informatie over uw model warmtepomp. Probeer de warmtepomp niet zelf te repareren.
Let op: Als de volgende omstandigheden zich voordoen, moet u de machine onmiddellijk stoppen en onmiddellijk de
stroomtoevoer onderbreken en contact opnemen met uw dealer:
- Onnauwkeurige schakelactie.
- De zekering is vaak kapot of de stroomonderbreker is gesprongen.

17
Bescherming & Storingscode
NO. Display Storingscode omschrijving
1 E3 Geen waterbescherming
2 E5 Voeding overschrijdt werkbereik
3 E6 Overmatig temperatuurverschil tussen inlaat- en uitlaatwater (onvoldoende
bescherming tegen waterstroom)
4 Eb Omgevingstemperatuur te hoog of te laag
5 ed Antivries herinnering
NO. Display Storingscode omschrijving
1 E1 Hoge drukbescherming
2 E2 Lage drukbescherming
3 E4 3 fase volgorde bescherming
4 E7 Waterafvoer temperatuur te hoog of te laag
5 E8 Hoge uitlaat temperatuur beveiliging
6 EA Thermische beveiliging verdamper
7 P0 Communicatiefout controller
8 P1 Waterinlaat temperatuursensor defect
9 P2 Wateruitlaat temperatuursensor defect
10 P3 Gasuitlaatsensor defect
11 P4 Temeratuursensor fout verdamper spiraal
12 P5 Fout gastemperatuursensor
13 P6 Koelspiraal leidingtemperatuursensor defect
14 P7 Storingssensor omgevingstemperatuur
15 P8 Koelplaatsensor defect
16 P9 Spanningssensor fout
17 PA Herstart geheugenfout
18 F1 Defect in compressormotor
19 F2 PFC module defect
20 F3 Compressorstart defect
21 F4 Compressor defect
22 F5 Overspanning inverter board
23 F6 Thermische beveiliging inverter board
24 F7 Spanningsbeveiliging
25 F8 Bescherming tegen oververhitting koelplaat
26 F9 Fout in ventilatormotor
27 Fb Spanningsbeveiliging Power filter
28
FA Overspanningsbeveiliging PFC module

18
I. Waterpomp aansluiting
Aarding
stroomonderbreker/zekering
(gebruiksklaar) Waterpomp
Connector voor
afstandsbediening
van klant
Waterpomp
Elektriciteit
230V~/50Hz
Aarding
stroomonderbreker/zekering
(gebruiksklaar) Elektriciteitskabel
Waterpomp: 230V voltage, ≤500W capaciteit
Elektriciteit
230V~/50Hz
