C7B360-CB-M/MW QUICK REFERENCE GUIDE Product Safety Information
Standardized Warning Statements
Motherboards
About Standardized Warning Statements
The following statements are industry standard warnings, provided to warn the user of situations which can potentially
cause a bodily injury. Should you have questions or experience difculty, contact Supermicro's Technical Support De-
partment for assistance. Only certied technicians should attempt to install or congure components.
Read this section in its entirety before installing or conguring components in the Supermicro chassis.
Battery Handling
Warning!
There is a danger of explosion if the battery is replaced incorrectly. Replace the battery only with the same or an equiva-
lent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer's instructions.
電池の取り扱い
電池交換が正しく行われなかった場合、破裂の危険性があります。 交換する電池はメーカーが推奨する型、または同等のもの
を使用下さい。 使用済電池は製造元の指示に従って処分して下さい。
警告
電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理
廢棄舊電池。
警告
电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理
废旧电池。
경고!
배터리가 올바르게 교체되지 않으면 폭발의 위험이 있습니다. 기존 배터리와 동일하거나 제조사에서 권장하는 동등한
종류의 배터리로만 교체해야 합니다. 제조사의 안내에 따라 사용된 배터리를 처리하여 주십시오.
Note: For complete product safety information, refer to http://www.supermicro.com/about/policies/safety_information.cfm.




WARNING: This product can expose you to chemicals including
lead, known to the State of California to cause cancer and birth
defects or other reproductive harm. For more information, go
to www.P65Warnings.ca.gov.
!

限用物質含有情況標示聲明書
設備名稱：主機板 / Motherboard
單元Ｕnit
限用物質及其化學符號
鉛Lead
(Pb) 汞Mercury (Hg) 鎘Cadmium (Cd)
六價鉻
Hexavalent
chromium
(Cr+6)
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
主機板
(Motherboard)
－○ ○ ○ ○ ○
備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準
值。
備考2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考3.〝－〞係指該項限用物質為排除項目。
Equipment name
型號（型式）：C7B360-CB-M/C7B360-CB-MW
Typedesignation (Type)
Restricted substances and its chemical symbols
Declaration of the Presence Condition of the Restricted Substances Marking
Note 1：“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the
reference percentage value of presence condition.
Note 2：“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.
Note 3：The “−” indicates that the restricted substance corresponds to the exemption.
C7B360-CB-M/MW QUICK REFERENCE GUIDE

C7B360-CB-M/MW QUICK REFERENCE GUIDE
AMI BIOS POST Codes
About AMI BIOS POST Codes
The table below lists some of AMI BIOS POST codes for C7B360-CB-M/MW. For more information, refer to https://
www.supermicro.com.tw/manuals/other/AMI_BIOS_POST_Codes_for_Grantley_Motherboards.pdf.
Code Description
0x32 CPU post-memory initialization is started
0x55 No Memory detected or memory failed
0x63 CPU DXE initialization is started
0x69 North Bridge DXE initialization is started
0x70 South Bridge DXE initialization is started
0x92 PCI Bus initialization is started
0x99 Super IO Initialization
0x9A USB initialization is started
0xA0 IDE initialization is started
0xA9 Boot into BIOS setup menu
0xAE Legacy Boot event
0xB2 Legacy Option ROM Initialization
0xB4 USB hot plug
0xD6 No VGA device
0xD7 No Keyboard plugged in
0xF2 Recovery process started
0xF9 Recovery capsule is not found
BIOS POST Codes

C7B360-CB-M/MW QUICK REFERENCE GUIDE
M.2 Device Installation and Removal Instructions
M.2 Device Installation M.2 Device Removal

C7B360-CB-M(W) QUICK REFERENCE GUIDE
12V
G
R
B
LED Cable
LED Header
12V GRB
Notice:
Please read the following instructions
carefully before connecting the RGB LED
strip to the RGB LED header (JRLED1) on
your motherboard.
Locate an arrow (labeled with 12V) on the
cable connector. Align the arrow with the
12V pin of RGB LED header. Once they are
aligned, carefully install the cable into the
header.
Failure to do so may have no impact on
motherboard functions.
However, improper installation or
misalignment may cause damages to the
RGB LED strip and RGB power parts after
a period of time.
Warning for RGB LED Light Strip Installation
Warning for RGB LED Light Strip Installation

C7B360-CB-M(W) QUICK REFERENCE GUIDE Notes
Notes

C7B360-CB-M/C7B360-CB-MW
QuiCk RefeRenCe Guide Rev. 1.0 a
SUPERMICR R

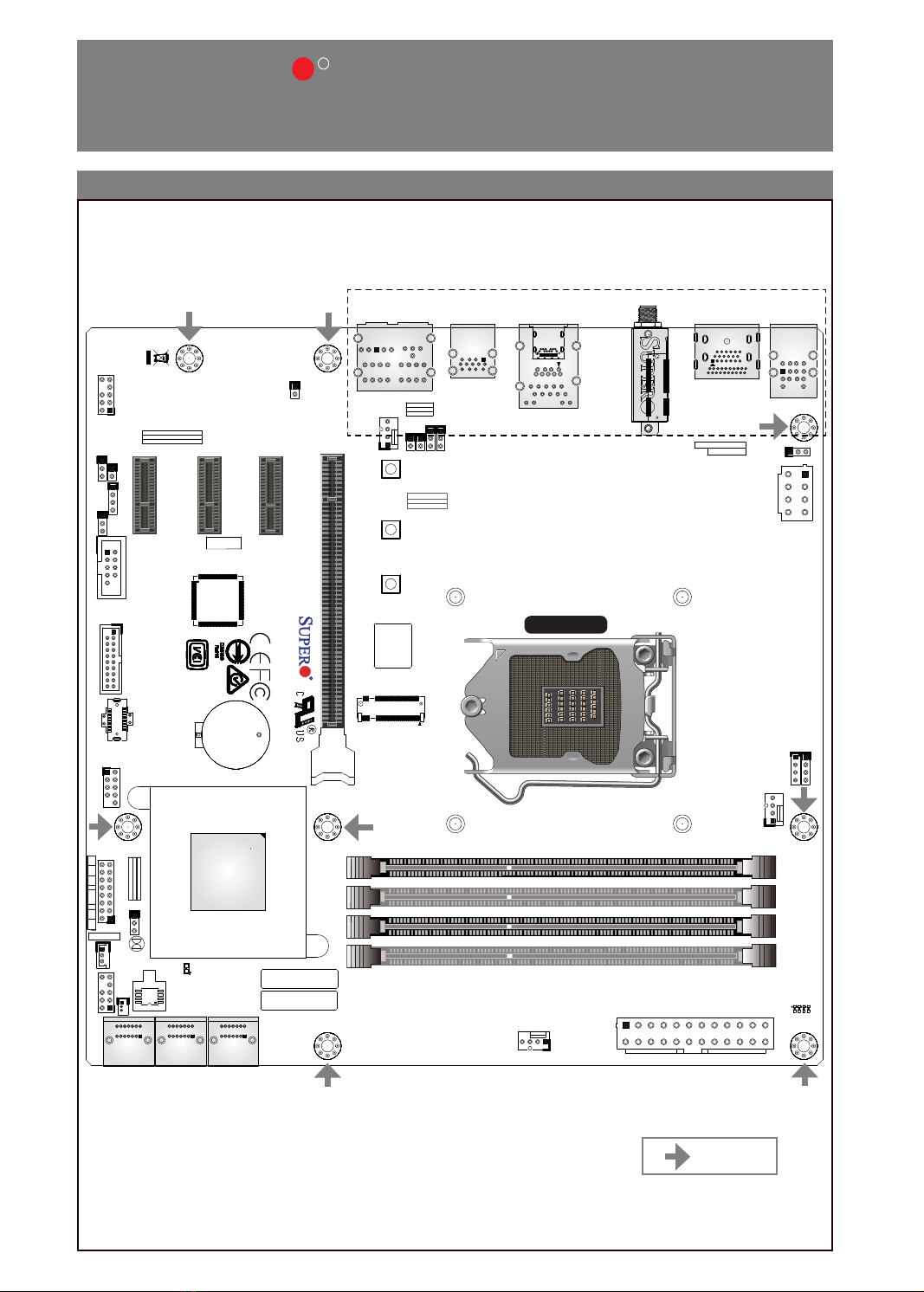

Motherboard Layout and Features
= mounting hole
LGA 1151
I/O BACK PANEL
JTPM1
TPM/PORT80
JTPM1:
JSTBY1
5V STBY POWER
JSTBY1:
JF1
USB 3/4 (2.0)USB 10 (3.0, TypeC)
USB 8/9 (3.0)
COM1
JWD1
JPME2
AUDIO FP
JSD1:SATA DOM PWR
JSD1
JBT1:CMOS CLEAR
INTRUSION
JD1
CHASSISJL1 :
JL1
BIOS
JBT1
JCMOS
PCH SLOT4 PCI-E 3.0 x1
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
PCH SLOT5 PCI-E 3.0 x1
JD1:SPEAKER:1-4
LED1
JWD1:WATCH DOG
1-2:RST
2-3:NMI
PCH SLOT6 PCI-E 3.0 x1
JSPDIF_OUT
CPU SLOT7 PCI-E 3.0 x16
HD AUDIO
PCI-E M.2-M1
SYS_FAN2
2242
2260
MH11
2280
MH12
MH10
JI2C1
JI2C2
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
J9702
J9701
USB2 (2.0)
(3.0)
USB7
(3.1)
USB
SYS_FAN1
5/6
LAN
JPW1
PCI-E M.2-E1
JPUSB1:USB0/1 WAKE UP
HDMI/DP
1-2 ENABLE
2-3 DISABLE
DIMMB2
DIMMB1
DIMMA2
DIMMA1
CPU_FAN1
JPUSB1
LED14_CPU1
DIMM LED
CPU LED
JRLED1
LED14_BOOT_DEVICE
LED14_VGA1
LED14_DRAM1
VGA LED
BOOT LED
JP1
JPW2
KB/MOUSE/USB 0/1(2.0)
A
C
BIOS LICENSE
MAC CODE
BAR CODE
REV:1.02
C7B360-CB-M(W)
DESIGNED IN USA
+
CA
BT1
2-3:DEBUG MODE
J9701/J9702
1-2:NORMAL
2-3:CLEAR CMOS JCMOS: 1-2:NORMAL
I-SATA5
I-SATA4 I-SATA3
I-SATA2 I-SATA1
I-SATA0
PWR
ON
RST
X
OH/FF
NIC X
1
HDD
LED
LED
PWR
WIFI+BT (for C7B360-CB-MW only)
LGA 1151

Package contents
• One (1) Supermicro Motherboard
• Two (2) SATA Cables
• One (1) I/O Shield
• One (1) Quick Reference Guide,
• One (1) Driver CD
• One Antenna (1) (For C7B360-CB-MW only)
Jumpers and Connectors
Jumpers
Connectors
Jumper Description Default
J9701/J9702 Manufacturing Mode 1-2: Normal
JBT1 Clear CMOS (on board) Short pads to clear CMOS
JCMOS Clear CMOS Jumper Open: Normal
Short: Clear CMOS
JI2C1/JI2C2 SMB to PCI-E Slots Open: Disable
JPME2 Intel® Manufacturing Mode 1-2: Normal
JPUSB1 USB Wake Up Enable (Back Panel USB 0/1) 1-2: Enable
JWD1 Watch Dog Function Enable 1-2: Reset
Connector Description
AUDIO FP Front Panel Audio Header
BT1 Onboard Battery
COM1 COM1 Header
CPU_FAN1 CPU Fan Header
CPU SLOT7 PCI-E 3.0 x16 PCI Express x16 Slot
PCH SLOT4,5,6 PCI-E 3.0 x1 PCI-E 3.0 x1 Slots
HDMI/DP High Denition Multimedia Interface/Display Port
HD AUDIO High Denition Audio
I-SATA 0~5 (Intel®B360) Serial ATA (SATA) 3.0 (6Gb/sec)
JD1 Speaker/Buzzer (Pins 1~4: External Speaker, Pins 3~4: Buzzer)
JF1 Front Control Panel Header
JL1 Chassis Intrusion Header
JPW1 24-pin ATX Power Connector (Required)
JPW2 8-pin CPU Power Connector (Required)
JRLED1 RGB LEDs Header
JSD1 SATA DOM (Disk On Module) Power Connector
JSPDIF_OUT Sony/Philips Digital Interface (S/PDIF) Out Header
JSTBY1 Standby Power Header
JTPM1 Trusted Platform Module (TPM) Header
KB/ MOUSE PS/2 Keyboard/Mouse Port
LAN RJ45 GbE LAN Port
PCI-E M.2-E1 WIFI+BT (for C7B360-CB-MW only)
PCI-E M.2-M1 PCI-E M.2 Connector, small form factor devices and other portable devices for
High speed NVMe SSDs
SYS_FAN1/FAN2 System Fan Headers
USB 0/1 Back Panel Universal Serial Bus (USB) 2.0 Ports (Black)
USB 2 Back Panel USB 2.0 Port (Black)
USB 3/4 Front Panel Accessible USB 2.0 Header
USB 5/6 Back Panel USB 3.1 Ports (Red)
USB 7 Back Panel USB 3.0 Port (Blue)
USB 8/9 Front Panel Accessible USB 3.0 Header
USB 10 Front Panel Accessible USB 3.0, Type C Header

ContaCt InformatIon
• www.supermicro.com (Email: [email protected])
• Manuals: http://www.supermicro.com/support/manuals
• Drivers & Utilities: https://www.supermicro.com/wftp/driver/
• Safety: http://www.supermicro.com/about/policies/safety_information.cfm

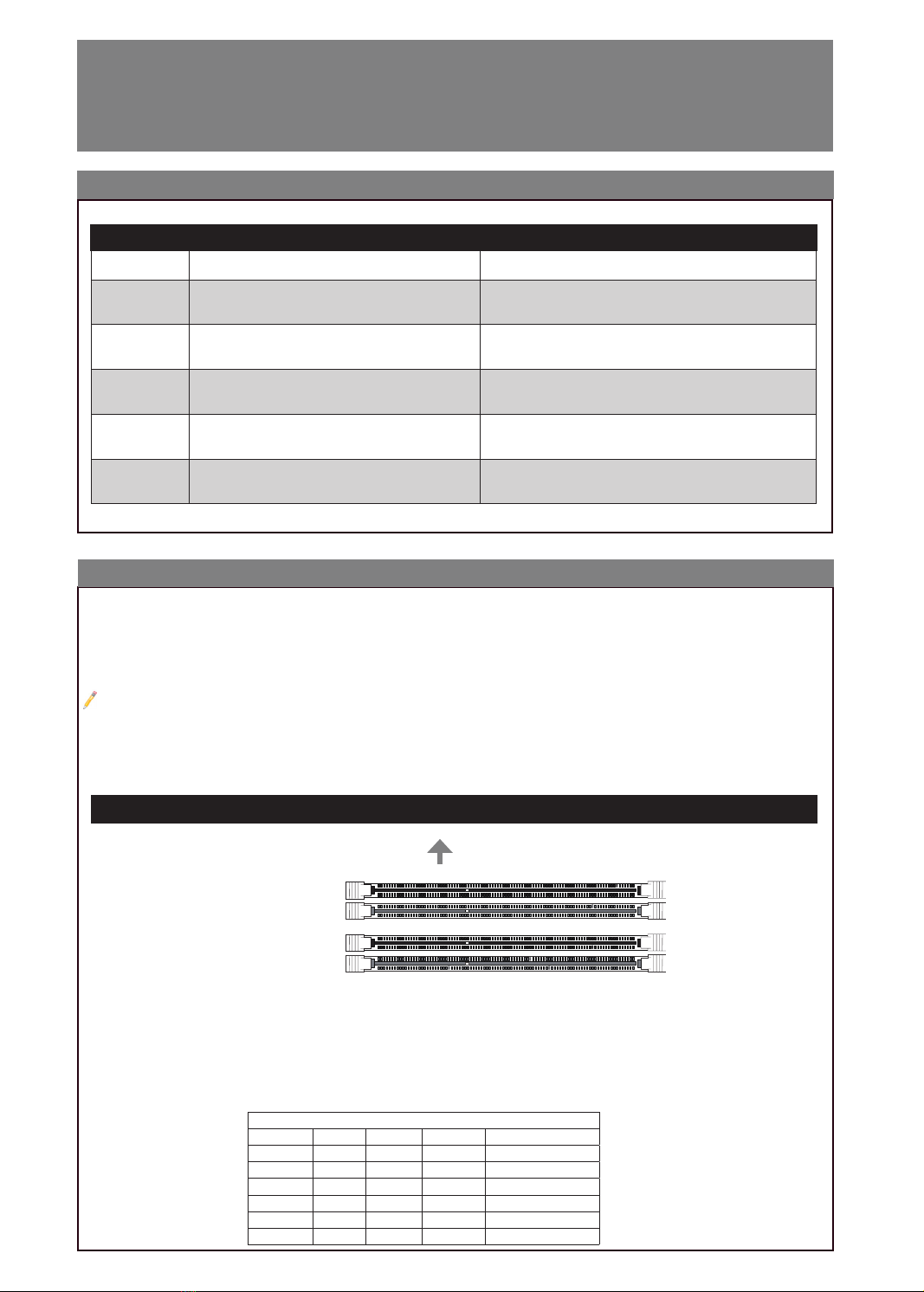

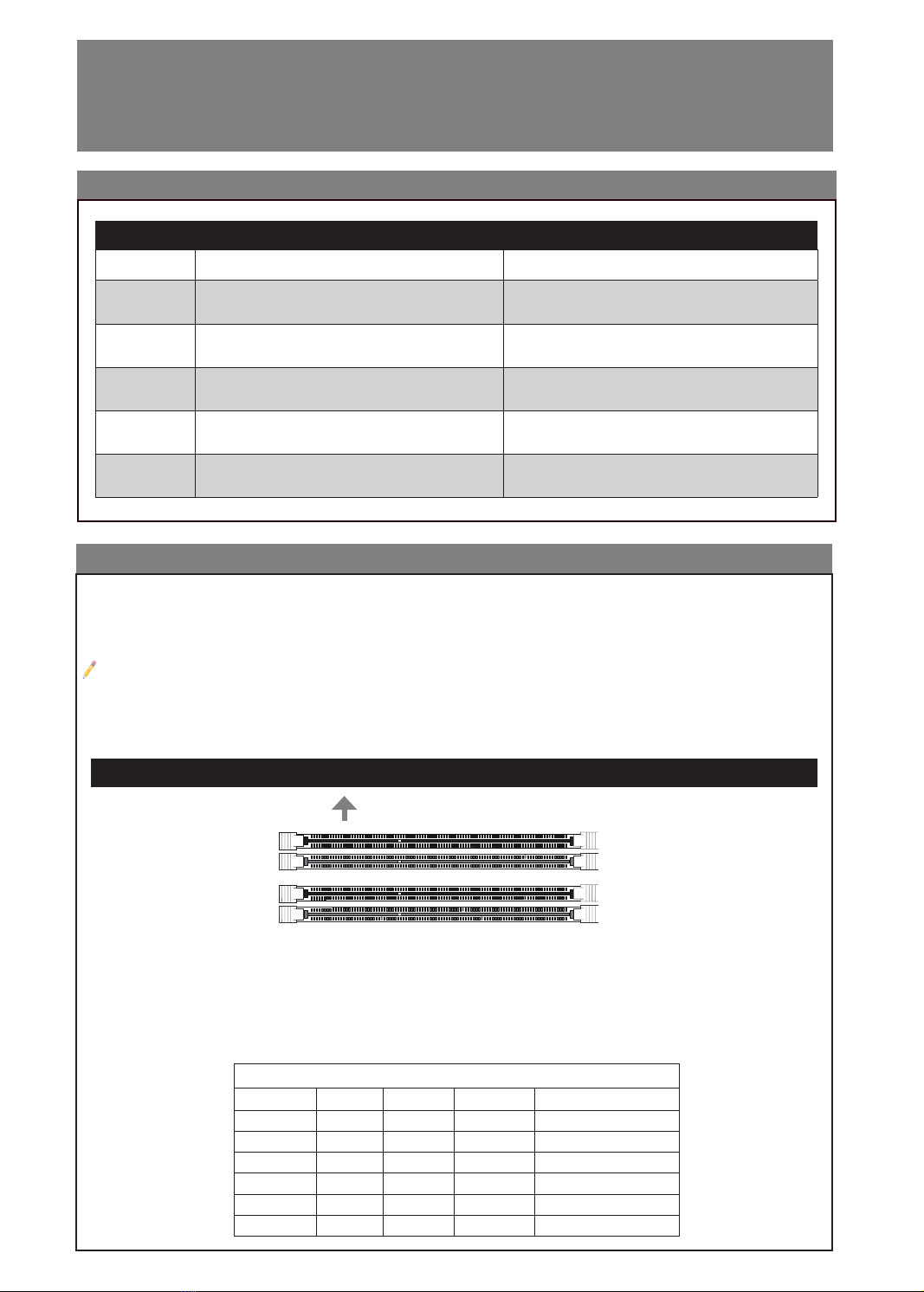

LED Indicators
LED indicators
CPU & Memory Support
DIMM Memory Installation
LED Description Color/State
BOOT LED Bootable Device POST (Power-On Self-
Test)Status
Bootable Device POST: Red ON
Bootable Device POST Completion: OFF
CPU LED CPU POST (Power-On Self-Test) Status CPU POST: Yellow ON
CPU POST Completion: OFF
DIMM LED DIMM POST (Power-On Self-Test) Status DIMM POST: Blue ON
DIMM POST Completion: OFF
LED1 Power On: Green On
S3 (Suspend to RAM) LED
Power On: Green On
S3: Green Blinking
VGA LED Onboard VGA POST (Power-On Self-Test)
Status
Onboard VGA POST: Green ON
Onboard VGA POST Completion: OFF
The C7B360-CB-M(W) supports an 8th generation Intel® CoreTM i9(Non-K only)/i7(8086K and 8700K are
not supported)/i5/i3/Pentium®/Celeron®processor, up to 64GB of Unbuffered (UDIMM) non-ECC DDR4
memory, up to 2666MHz in four 288-pin memory slots. Populating these DIMM slots with a pair of
Towards the CPU
DIMMB2 (Gray Slot)
DIMMA2 (Gray Slot)
Note: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please
refer to our website at http://www.supermicro.com/products/motherboard.
2) Always connect the power cord last, and always remove it before adding, removing or changing any hardware components.
3) Only use 8th Generation Intel® CoreTM i9(Non-K only)/i7(8086K and 8700K are not supported)/i5/i3/Pentium®/Celeron®to boot
up, otherwise system will not be powered on.
DIMMA1 (Black Slot)
DIMMB1 (Black Slot)
Memory Population Guidelines
When installing memory modules, the DIMM slots should be populated in the following order: DIMMA1, DIMMB1,
then DIMMA2, DIMMB2,
.
• Always use DDR4 DIMM modules of the same size, type, and speed.
• Mixed DIMM speeds can be installed. However, all DIMMs will run at the speed of the slowest DIMM.
Recommended Population (Balanced)
DIMMB2 DIMMA2 DIMMB1 DIMMA1 Total System Memory
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB

MNL-2026-QRG-10a
© 2018 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without Super- micro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time of printing; however, it is not guaranteed.
Notes
• Graphics shown in this quick reference guide are for illustration only. Your components may or
may not look exactly the same as drawings shown in this guide.
• Refer to Chapter 2 of the User Manual for detailed information on jumpers, connectors, LED
indicators, memory support and CPU/motherboard installation instructions.

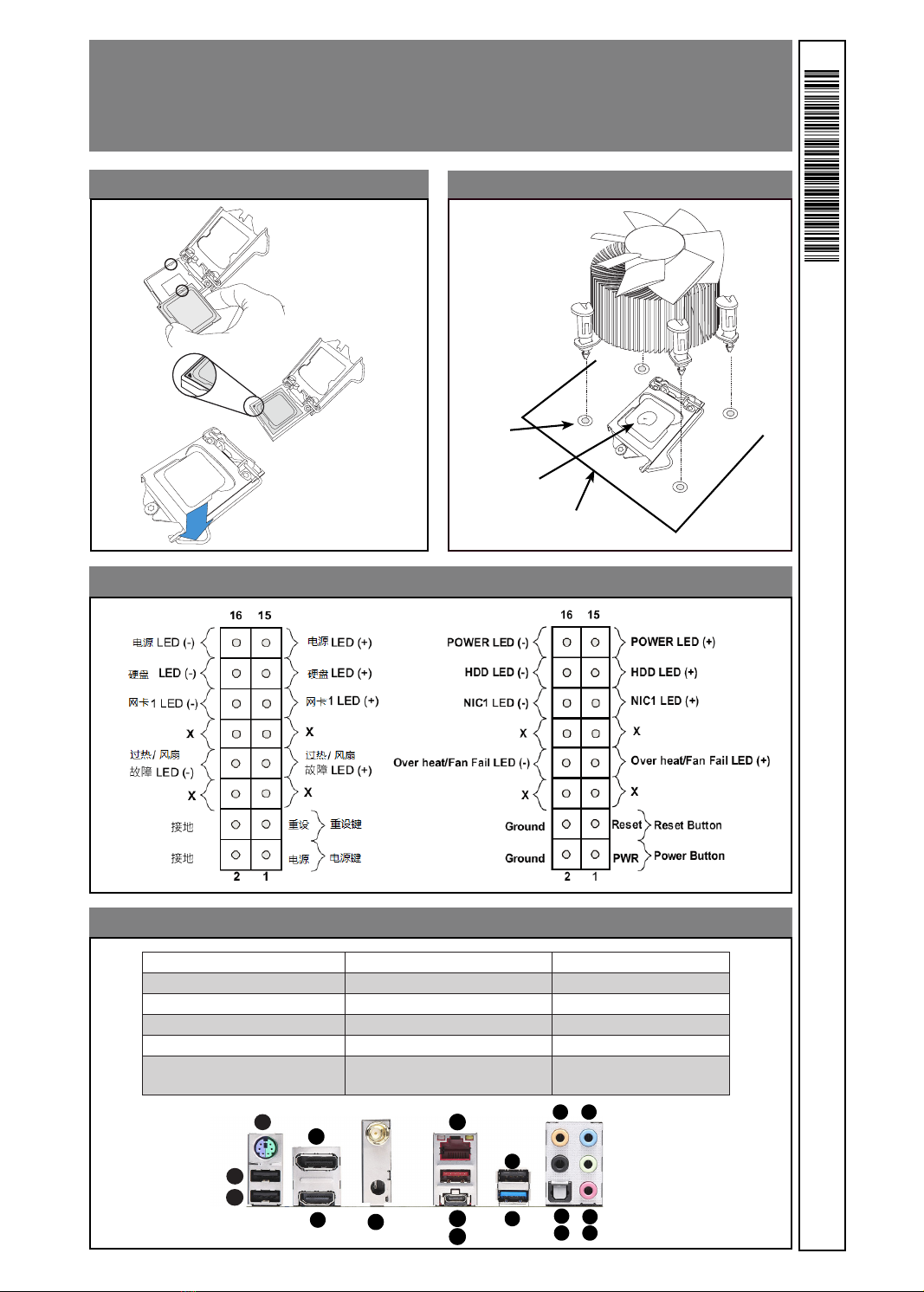

Front Control Panel (JF1)

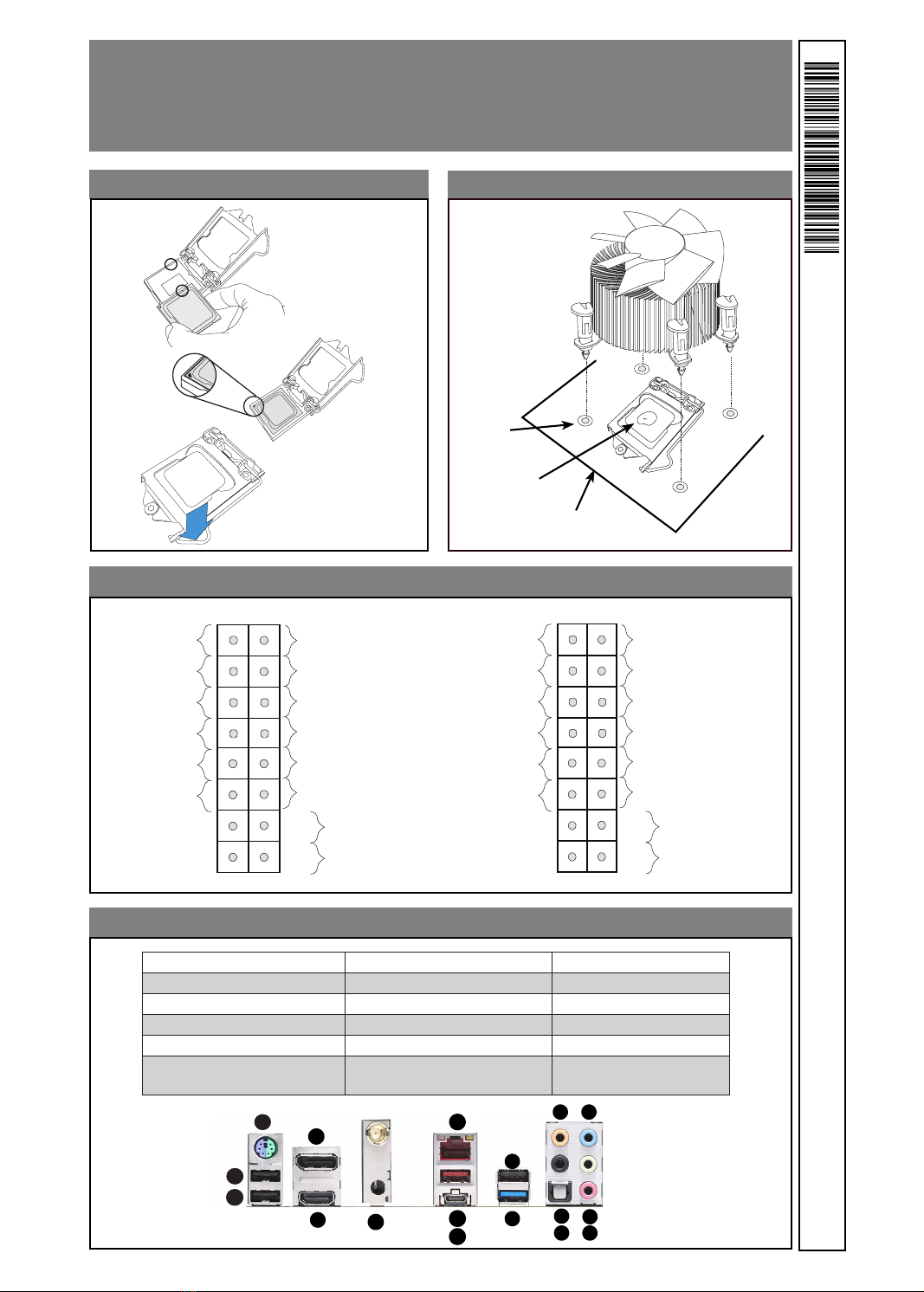

CPU Installation Heatsink Installation
Heatsink
with Fan
Motherboard
Mounting Hole
Back Panel I/O Connectors
Add
thermal paste
Power Button
Over heat/Fan Fail L
ED (-)
1
NIC1 LED (-)
Reset Button
2
HDD LED (-)
POWER LED (-)
Reset
PWR
POWER LED (+)
Ground
Ground
XX
HDD LED (+)
NIC1 LED (+)
Over heat/Fan Fail L
ED (+)
1516
XX
A. PS/2 Keyboard/Mouse Port G. RJ-45 Gigabit Ethernet Port L. Center/LFE Out
B. USB0 (2.0) Port H. USB5 (3.1, Type A) Port M. Surround Out
C. USB1 (2.0) Port I. USB6 (3.1, Type C) Port N. SPDIF Out
D. Display Port J. USB2 (2.0) Port O. Line In
E. HDMI Port K. USB7 (3.0) Port P. Line Out
F. WiFi+BT (for C7B360-CB-MW only) Q. Mic In
A
B
C
D
F
G
H
J
K
L
M
N
O
P
Q
I
E
C7B360-CB-M/MW

美超微電腦股份有限公司
C7B360-CB-M/C7B360-CB-MW 快速參考指南 版本 1.0a
SUPERMICR R
主機板元件配置圖
= 裝機孔
LGA 1151
I/O BACK PANEL
JTPM1
TPM/PORT80
JTPM1:
JSTBY1
5V STBY POWER
JSTBY1:
JF1
USB 3/4 (2.0)USB 10 (3.0, TypeC)
USB 8/9 (3.0)
COM1
JWD1
JPME2
AUDIO FP
JSD1:SATA DOM PWR
JSD1
JBT1:CMOS CLEAR
INTRUSION
JD1
CHASSISJL1 :
JL1
BIOS
JBT1
JCMOS
PCH SLOT4 PCI-E 3.0 x1
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
PCH SLOT5 PCI-E 3.0 x1
JD1:SPEAKER:1-4
LED1
JWD1:WATCH DOG
1-2:RST
2-3:NMI
PCH SLOT6 PCI-E 3.0 x1
JSPDIF_OUT
CPU SLOT7 PCI-E 3.0 x16
HD AUDIO
PCI-E M.2-M1
SYS_FAN2
2242
2260
MH11
2280
MH12
MH10
JI2C1
JI2C2
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
J9702
J9701
USB2 (2.0)
(3.0)
USB7
(3.1)
USB
SYS_FAN1
5/6
LAN
JPW1
PCI-E M.2-E1
JPUSB1:USB0/1 WAKE UP
HDMI/DP
1-2 ENABLE
2-3 DISABLE
DIMMB2
DIMMB1
DIMMA2
DIMMA1
CPU_FAN1
JPUSB1
LED14_CPU1
DIMM LED
CPU LED
JRLED1
LED14_BOOT_DEVICE
LED14_VGA1
LED14_DRAM1
VGA LED
BOOT LED
JP1
JPW2
KB/MOUSE/USB 0/1(2.0)
A
C
BIOS LICENSE
MAC CODE
BAR CODE
REV:1.02
C7B360-CB-M(W)
DESIGNED IN USA
+
CA
BT1
2-3:DEBUG MODE
J9701/J9702
1-2:NORMAL
2-3:CLEAR CMOS JCMOS: 1-2:NORMAL
I-SATA5
I-SATA4 I-SATA3
I-SATA2 I-SATA1
I-SATA0
PWR
ON
RST
X
OH/FF
NIC X
1
HDD
LED
LED
PWR
WIFI+BT (for C7B360-CB-MW only)
LGA 1151

單一主機板包裝盒內容清單
•Supermicro 主機板 x1
•SATA 訊號線 x2
• 後檔板 x1
• 快速參考指南 x1
• 驅動程式光碟片x1
• 天線 x1 (僅適用於 C7B360-CB-MW )
連接埠 說明
AUDIO FP 前面板音效接頭
BT1 內建電池
COM1 COM1 序列連接埠
CPU_FAN1 中央處理器風扇接頭
CPU SLOT7 PCI-E3.0 x16 1個PCI Express 3.0 x16插槽，支援PCI-E 3.0 x16 運作效能規格
PCH SLOT4,5,6 PCI-E 3.0 x1 PCI Express x1插槽，支援PCI-E 3.0 x1運作效能規格
HD AUDIO 後置IO面板 5個音源接頭(中央及重低音輸出、後喇叭輸出、音源輸入、音源輸
出、麥克風)和1個S/PDIF光纖輸出插座
HDMI/DP 後置IO面板1個 HDMI 1.4 接頭(下方)，1個DisplayPort 1.2 接頭(上方)
I-SATA0~5 （Intel®B360）序列 ATA介面（SATA 3.0）連接埠 0~5（6Gb/秒）
JD1 喇叭/蜂鳴器（針腳 1~4：外接喇叭，針腳 3~4：蜂鳴器）
JF1 前控制面板接頭
JL1 機殼防盜裝置接頭
JPW1 24針腳ATX主電源連接埠（必備）
JPW2 8針腳CPU電源連接埠（必備）
JRLED1 RGB光條接頭
JSD1 SATA DOM (磁碟模組) 電源連接埠
JSPDIF_OUT S/PDIF（索尼/飛利浦數位傳輸介面）輸出接頭
JSTBY1 待機電源接頭
JTPM1 TPM 信任平台模組接頭
KB/MOUSE 後置IO面板1個PS/2鍵盤/滑鼠共用接頭
LAN 後置IO面板1個RJ-45 網路連接埠
PCI-E M.2-E1 無線網路卡+藍芽卡接頭(僅適用於C7B360-CB-MW)
PCI-E M.2-M1 PCIeM.2 介面連接埠，適用具高速傳輸NVMe介面之小尺寸以及其他可攜式M.2
固態硬碟
SYS_FAN1/FAN2 系統風扇接頭
USB 0/1 後置IO面板USB 2.0 規格連接埠 (黑色)
USB 2 後置IO面板USB 2.0 規格連接埠 (黑色)
USB 3/4 前面板USB 2.0 規格連接埠
USB 5/6 後置IO面板USB 3.1 連接埠 5: Type-A (紅色)，USB3.1 連接埠 6: Type-C (紅色)
USB 7 後置IO面板USB 3.0 規格連接埠 (藍色)
USB 8/9 前面板USB 3.0 規格連接埠
USB 10 前面板USB 3.0 規格連接埠 (Type-C)
跳線器/連接埠
連接埠（Connector）
跳線器 說明 預設值
J9701/J9702 工廠製造設定模式 針腳 1-2: 正常
JBT1 CMOS 組態資料清除（內建） 設為短路來清除CMOS資料
JCMOS CMOS（可讀寫隨機存取記憶體晶片）組態資料清除 開路:正常
短路:組態資料清除
JI2C1/JI2C2 PCI-E（系統匯流排）介面的 SMB 插座 未連接: 不啟用
JPME2 Intel®製造模式 針腳 1-2 : 正常
JPUSB1 啟用USB喚醒（後置IO面板USB 0/1）針腳 1-2: 啟用
JWD1 啟動系統監控（Watch Dog）功能 針腳 1-2: 重設
跳線器（Jumper）

線上技術支援及下載
• 聯絡我們（技術支援信箱）：www.supermicro.com （Email: [email protected]）
• 產品手冊文件：http://www.supermicro.com/support/manuals
• 驅動程式及工具程式：https://www.supermicro.com/wftp/driver/
• 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm
本主機板 C7B360-CB-M/MW 支援第八代 Intel® CoreTM i9(Non-K only)/i7(8086K and 8700K are not
supported)/i5/i3/Pentium®/Celeron®處理器。記憶體支援Unbuffered DIMM non-ECC DDR4，容量最高可
達64GB，及四個高達2666MHz （ 288支針 ） 的記憶體插槽。欲取得雙通道效能，請安裝成對相同型號與速度之
記憶體。
LED 指示燈
LED 指示燈
CPU & Memory Support
中央處理器及記憶體支援
此面朝向中央處理器
DIMMB1 （黑色插槽）
DIMMA1 （黑色插槽）
DIMM（記憶體模組）安裝方式
LED燈說明 燈號顏色/情況
BOOT LED 顯示硬碟開機時POST 狀態 正在執行硬碟POST程序: 紅燈
完成硬碟POST程序: 燈滅
CPU LED 顯示CPU BIOS POST狀態 正在執行CPU POST程序: 黃燈
完成CPU POST程序: 燈滅
DIMM LED 顯示記憶體 BIOS POST狀態 正在執行記憶體POST程序: 藍燈
完成記憶體POST 程序: 燈滅
LED1 開啟/S3模式（待機）指示燈 開機：持續亮燈
待機S3模式：綠燈閃爍
VGA LED 顯示VGA顯示卡開機時POST狀態 正在執行VGA顯示卡POST 程序: 綠燈 完成
VGA顯示卡POST 程序: 燈滅
註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線，待確實完成所有程序後，再重新連接電源線。
3) 安裝CPU處理器時,請務必確認只使用Intel第八代 Intel® CoreTM i9(Non-K only)/i7(8086K and 8700K are
not supported)/i5/i3/Pentium®/Celeron® 處理器再開啟系統電源。安裝不支援的CPU處理器,將導致系統無
法正常運作。
請依照以下說明及表格安裝記憶體模組：
• 請遵循下列插槽編號順序依序安裝： DIMMA1 （通道A、插槽1）、DIMMB1 （通道B、插
槽1）、 DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2） 。
• 請使用相同型號（DDR4 DIMM）與速度之記憶體。若混合使用不同速度之記憶體，系統將
依 較低的記憶體速度執行。
建議插槽使用方式
DIMMB2 DIMMA2 DIMMB1 DIMMA1 系統記憶體總容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMA2 （灰色插槽）
DIMMB2 （灰色插槽）

MNL-2026-QRG-10a
備註
© 2018 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有， 所有提供資訊於印刷之際視為但不保證正確。
• 快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。
• 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請
參閱《Supermicro c7B360-cB-m/c7B360-cB-mW 使用手冊》第二章。
前控制面板配置（JF1）
中央處理器安裝方式 散熱器安裝方式
散熱器
與風扇
主機板
安裝孔
背板輸出/輸入連接埠
塗上散熱膏
曢㹷捜
怵䆘/梏㈮
㔬暃 LED (-)
1
䶙⍈
1 LED (-)
憴娔捜
2
䡓䢆
LED (-)
曢㹷 LED (-)
憴娔
曢㹷
曢㹷 LED (+)
㎌✗
㎌✗
XX
䡓䢆 LED (+)
䶙⍈1 LED (+)
怵䆘/梏㈮
㔬暃 LED (+)
1516
XX
A. PS/2 鍵盤(滑鼠)連接埠 G. RJ45 乙太網路連接埠 L. 中央/低音聲道輸出
B. USB0 (2.0) 連接埠 H. USB5 (3.1, Type A) 連接埠 M. 環繞聲道輸出
C. USB1 (2.0) 連接埠 I. USB6 (3.1, Type C) 連接埠 N. S/PDIF 輸出
D. Display Port 顯示連接埠 J. USB2 (2.0) 連接埠 O. 音效輸入
E. HDMI 高畫質多媒體介面連接埠 K. USB7 (3.0) 連接埠 P. 音效輸出
F. 無線網路+藍芽天線接頭 (僅適用
於C7B360-CB-MW)
Q. 麥克風插孔
Power Button
Over heat/Fan Fail LED (-)
1
NIC1 LED (-)
Reset Button
2
HDD LED (-)
POWER LED (-)
Reset
PWR
POWER LED (+)
Ground
Ground
XX
HDD LED (+)
NIC1 LED (+)
Over heat/Fan Fail LED (+)
1516
XX
A
B
C
D
F
G
H
J
K
L
M
N
O
P
Q
I
E
C7B360-CB-M/MW

SUPERMICR R
美超微电脑股份有限公司
C7B360-CB-M/C7B360-CB-MW 快速参考指南 版本 1.0a
主机板元件配置图
= 螺丝孔
LGA 1151
I/O BACK PANEL
JTPM1
TPM/PORT80
JTPM1:
JSTBY1
5V STBY POWER
JSTBY1:
JF1
USB 3/4 (2.0)USB 10 (3.0, TypeC)
USB 8/9 (3.0)
COM1
JWD1
JPME2
AUDIO FP
JSD1:SATA DOM PWR
JSD1
JBT1:CMOS CLEAR
INTRUSION
JD1
CHASSISJL1 :
JL1
BIOS
JBT1
JCMOS
PCH SLOT4 PCI-E 3.0 x1
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
PCH SLOT5 PCI-E 3.0 x1
JD1:SPEAKER:1-4
LED1
JWD1:WATCH DOG
1-2:RST
2-3:NMI
PCH SLOT6 PCI-E 3.0 x1
JSPDIF_OUT
CPU SLOT7 PCI-E 3.0 x16
HD AUDIO
PCI-E M.2-M1
SYS_FAN2
2242
2260
MH11
2280
MH12
MH10
JI2C1
JI2C2
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
J9702
J9701
USB2 (2.0)
(3.0)
USB7
(3.1)
USB
SYS_FAN1
5/6
LAN
JPW1
PCI-E M.2-E1
JPUSB1:USB0/1 WAKE UP
HDMI/DP
1-2 ENABLE
2-3 DISABLE
DIMMB2
DIMMB1
DIMMA2
DIMMA1
CPU_FAN1
JPUSB1
LED14_CPU1
DIMM LED
CPU LED
JRLED1
LED14_BOOT_DEVICE
LED14_VGA1
LED14_DRAM1
VGA LED
BOOT LED
JP1
JPW2
KB/MOUSE/USB 0/1(2.0)
A
C
BIOS LICENSE
MAC CODE
BAR CODE
REV:1.02
C7B360-CB-M(W)
DESIGNED IN USA
+
CA
BT1
2-3:DEBUG MODE
J9701/J9702
1-2:NORMAL
2-3:CLEAR CMOS JCMOS: 1-2:NORMAL
I-SATA5
I-SATA4 I-SATA3
I-SATA2 I-SATA1
I-SATA0
PWR
ON
RST
X
OH/FF
NIC X
1
HDD
LED
LED
PWR
WIFI+BT (for C7B360-CB-MW only)
LGA 1151

• 快速参考指南 x1
• 驱动程序光盘 x1
• 天线 x1 (仅适用于 C7B360-CB-MW )
单一主机板包装盒內容清单
•Supermicro 主机板x1
•SATA 数据线 x2
•后挡板x1
接口 说明
AUDIO FP 前面板音效接口
BT1 內建电池
COM1 COM1 串口
CPU_FAN1 中央处理器风扇接口
CPU SLOT7 PCI-E3.0 x16 1个PCI Express 3.0 x16插槽，支持PCI-E 3.0 x16 总线规格
PCH SLOT4,5,6 PCI-E 3.0 x1 PCI Express x1插槽，支持PCI-E 3.0 x1总线规格
HD AUDIO 后置IO面板 5个音源接口(中央及重低音输出、后喇叭输出、音源输入、音源输
出、麦克风)和1个S/PDIF光纤输出插座
HDMI/DP 后置IO面板1个HDMI 1.4 接口(下方)，1个DisplayPort 1.2 接口(上方)
I-SATA0~5 （Intel®B360）串行 ATA接口（SATA 3.0）接口 0~5（6Gb/秒）
JD1 喇叭/蜂鸣器（针脚 1~4：外接喇叭，针脚 3~4：蜂鸣器）
JF1 前控制面板接口
JL1 机壳防盗装置接口
JPW1 24针脚ATX主电源接口（必备）
JPW2 8针脚CPU电源接口（必备）
JRLED1 RGB光条接口
JSD1 SATA DOM (磁盘模组) 电源接口
JSPDIF_OUT S/PDIF（索尼/飞利浦数字传输接口）输出接口
JSTBY1 待机电源接口
JTPM1 TPM 信任平台模组接口
KB/MOUSE 后置IO面板1个PS/2键盘/鼠标共用接口
LAN 后置IO面板1个RJ-45 网络接口
PCI-E M.2-E1 无线网卡+蓝牙接口(仅适用于C7B360-CB-MW)
PCI-E M.2-M1 PCIeM.2 介面接口，适用于高速传输NVMe接口M.2 固态硬盘
SYS_FAN1/FAN2 系统风扇接口
USB 0/1 后置IO面板USB 2.0 接口 (黑色)
USB 2 后置IO面板USB 2.0 接口 (黑色)
USB 3/4 前面板USB 2.0 接口
USB 5/6 后置IO面板USB 3.1 接口 5: Type-A (红色)，USB3.1 接口 6: Type-C (红色)
USB 7 后置IO面板USB 3.0 接口 (蓝色)
USB 8/9 前面板USB 3.0 接口
USB 10 前面板USB 3.0 接口 (Type-C)
跳帽/接口
接口（Connector）
跳帽 说明 预设值
J9701/J9702 工厂制造设定模式 针脚 1-2: 正常
JBT1 CMOS 配置资料清除（內建） 设为短路來清除CMOS数据
JCMOS CMOS（可随机存取记忆芯片）配置数据清除 开路:正常
短路:设置数据清除
JI2C1/JI2C2 PCI-E（系统总线）介面的 SMB 插座 未连接: 不启用
JPME2 Intel®制造模式 针脚 1-2 : 正常
JPUSB1 启用USB唤醒（后置IO面板USB 0/1）针脚 1-2: 启用
JWD1 启动系统监控（Watch Dog）功能 针脚 1-2: 重设
跳帽（Jumper）

• 联络我们（技术支持信箱）：www.supermicro.com （Email: [email protected]）
• 产品手冊文件：http://www.supermicro.com/support/manuals
• 驱动与工具程序：https://www.supermicro.com/wftp/driver/
• 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm
线上技术支持及下载
本主机板 C7B360-CB-M/MW 支持第八代 Intel® CoreTM i9(Non-K only)/i7(8086K and 8700K are not
supported)/i5/i3/Pentium®/Celeron®处理器。内存支持Unbuffered DIMM non-ECC DDR4，容量最高可
达64GB，及四个高达2666MHz （ 288支针 ） 的内存插槽。欲取得双通道效能，请安装成对相同型号与速度之内
存。
LED 指示灯
LED 指示灯
CPU & Memory Support
中央处理器及内存支持
此面朝向中央处理器
DIMMB1 （黑色插槽）
DIMMA1 （黑色插槽）
DIMM（内存模组）安装方式
LED灯 说明 灯号顏色/状况
BOOT LED 显示硬盘开机时POST 状态 正在执行硬盘POST程序: 红灯
完成硬盘POST程序: 灯灭
CPU LED 显示CPU BIOS POST状态 正在执行CPU POST程序: 黄灯
完成CPU POST程序: 灯灭
DIMM LED 显示内存 BIOS POST状态 正在执行内存POST程序: 蓝灯
完成内存POST 程序: 灯灭
LED1 开启/S3模式（待机）指示灯开机：持续亮灯
待机S3模式：绿灯闪烁
VGA LED 显示VGA显示卡开机时POST状态 正在执行VGA显示卡POST 程序: 绿灯
完成VGA显示卡POST 程序: 灯灭
注：1) 请安装使用本公司所认可的内存模组以达到内存模组性能最佳化。更多的内存模组相关信息，请参阅本公司网页
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更换任何硬件前，请务必先拔掉电源线，待确认完成所有操作后，再重新连接电源线。
3) 安装CPU处理器时,请务必确认只使用Intel第八代 Intel®CoreTM i9(Non-K only)/i7(8086K and 8700K are not
supported)/i5/i3/Pentium®/Celeron® 处理器再启系统电源。安装不支持的CPU处理器,将导致系统无法正常运作。
请依照以下说明及表格安装内存模组：
• 请遵循下列插槽编号順序依次安装：DIMMA1 （通道A、插槽1）、DIMMB1 （通道B、插槽
1） 、DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2） 。
• 请使用相同型号（DDR4 DIMM）与速度之内存。若混合使用不同速度之内存，系统将依
较低的内存速度执行。
建议插槽使用方式
DIMMB2 DIMMA2 DIMMB1 DIMMA1 系统内存总容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMA2 （灰色插槽）
DIMMB2 （灰色插槽）

MNL-2026-QRG-10a
© 2018 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有， 所有提供資訊於印刷之際視為但不保證正確。
• 快速参考指南中的图例仅供安装及操作说明使用，可能与实际产品外观不同。
• 欲知更多跳帽/接口/指示灯/内存/主机板/中央处理器的安装相关资讯，请参阅
《Supermicro c7B360-cB-m/c7B360-cB-mW 使用手冊》第二章。
备注
前控制面板配置（JF1）
中央处理器安装方式 散热器安装方式
散热器
与风扇
主机板
安装孔
背板输出/输入接口
涂上散热膏
A. PS/2 键盘(鼠标)接口 G. RJ45 以太网络接口 L. 中央/低音声道输出
B. USB0 (2.0) 接口 H. USB5 (3.1, Type A) 接口 M. 环绕声道输出
C. USB1 (2.0) 接口 I. USB6 (3.1, Type C) 接口 N. S/PDIF 输出
D. Display Port 显示接口 J. USB2 (2.0) 接口 O. 音效输入
E. HDMI 高清接口 K. USB7 (3.0) 接口 P. 音效输出
F. 无线网卡+蓝牙天线接口 (仅适用
于C7B360-CB-MW)
Q. 麦克风插孔
A
B
C
D
F
G
H
J
K
L
M
N
O
P
Q
I
E
C7B360-CB-M/MW

C7B360-CB-M/C7B360-CB-MW
クイックリファレンスガイド改訂1.0a
SUPERMICR R
マザーボードの配置および機能
= 取付穴
LGA 1151
I/O BACK PANEL
JTPM1
TPM/PORT80
JTPM1:
JSTBY1
5V STBY POWER
JSTBY1:
JF1
USB 3/4 (2.0)USB 10 (3.0, TypeC)
USB 8/9 (3.0)
COM1
JWD1
JPME2
AUDIO FP
JSD1:SATA DOM PWR
JSD1
JBT1:CMOS CLEAR
INTRUSION
JD1
CHASSISJL1 :
JL1
BIOS
JBT1
JCMOS
PCH SLOT4 PCI-E 3.0 x1
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
PCH SLOT5 PCI-E 3.0 x1
JD1:SPEAKER:1-4
LED1
JWD1:WATCH DOG
1-2:RST
2-3:NMI
PCH SLOT6 PCI-E 3.0 x1
JSPDIF_OUT
CPU SLOT7 PCI-E 3.0 x16
HD AUDIO
PCI-E M.2-M1
SYS_FAN2
2242
2260
MH11
2280
MH12
MH10
JI2C1
JI2C2
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
J9702
J9701
USB2 (2.0)
(3.0)
USB7
(3.1)
USB
SYS_FAN1
5/6
LAN
JPW1
PCI-E M.2-E1
JPUSB1:USB0/1 WAKE UP
HDMI/DP
1-2 ENABLE
2-3 DISABLE
DIMMB2
DIMMB1
DIMMA2
DIMMA1
CPU_FAN1
JPUSB1
LED14_CPU1
DIMM LED
CPU LED
JRLED1
LED14_BOOT_DEVICE
LED14_VGA1
LED14_DRAM1
VGA LED
BOOT LED
JP1
JPW2
KB/MOUSE/USB 0/1(2.0)
A
C
BIOS LICENSE
MAC CODE
BAR CODE
REV:1.02
C7B360-CB-M(W)
DESIGNED IN USA
+
CA
BT1
2-3:DEBUG MODE
J9701/J9702
1-2:NORMAL
2-3:CLEAR CMOS JCMOS: 1-2:NORMAL
I-SATA5
I-SATA4 I-SATA3
I-SATA2 I-SATA1
I-SATA0
PWR
ON
RST
X
OH/FF
NIC X
1
HDD
LED
LED
PWR
WIFI+BT (for C7B360-CB-MW only)
LGA 1151
