Supermicro Supero C9X299-PG300 User manual

C9X299-PG300
Revision 1.0a

C9X299-PG300 QUICK REFERENCE GUIDE Product Safety Information
Standardized Warning Statements
Motherboards
About Standardized Warning Statements
The following statements are industry standard warnings, provided to warn the user of situations which can potentially
cause a bodily injury. Should you have questions or experience difculty, contact Supermicro's Technical Support De-
partment for assistance. Only certied technicians should attempt to install or congure components.
Read this section in its entirety before installing or conguring components in the Supermicro chassis.
Battery Handling
Warning!
There is a danger of explosion if the battery is replaced incorrectly. Replace the battery only with the same or an equiva-
lent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer's instructions.
電池の取り扱い
電池交換が正しく行われなかった場合、破裂の危険性があります。 交換する電池はメーカーが推奨する型、または同等のもの
を使用下さい。 使用済電池は製造元の指示に従って処分して下さい。
警告
電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理
廢棄舊電池。
警告
电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理
废旧电池。
경고!
배터리가 올바르게 교체되지 않으면 폭발의 위험이 있습니다. 기존 배터리와 동일하거나 제조사에서 권장하는 동등한
종류의 배터리로만 교체해야 합니다. 제조사의 안내에 따라 사용된 배터리를 처리하여 주십시오.
Note: For complete product safety information, refer to http://www.supermicro.com/about/policies/safety_information.cfm.





C9X299-PG300 QUICK REFERENCE GUIDE 限用物質含有情況標示聲明書
限用物質含有情況標示聲明書
設備名稱：主機板 / Motherboard
單元Ｕnit
限用物質及其化學符號
鉛Lead
(Pb) 汞Mercury (Hg) 鎘Cadmium (Cd)
六價鉻
Hexavalent
chromium
(Cr+6)
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
主機板
(Motherboard)
－
備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準
值。
備考2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考3.〝－〞係指該項限用物質為排除項目。
Equipment name
型號（型式）：C9X299-PG300
Type designation (Type)
Restricted substances and its chemical symbols
Declaration of the Presence Condition of the Restricted Substances Marking
Note 1：“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the
reference percentage value of presence condition.
Note 2：“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.
Note 3：The “−” indicates that the restricted substance corresponds to the exemption.
○ ○ ○ ○ ○

C9X299-PG300 QUICK REFERENCE GUIDE AMI BIOS POST Codes
AMI BIOS POST Codes
About AMI BIOS POST Codes
The table below lists some of AMI BIOS POST codes for C9X299-PG300. For more information, refer to https://www.
supermicro.com/manuals/other/AMI_AptioV_BIOS_POST_Codes_for_SM_Motherboards.pdf.
M.2 Device Installation
M.2 Device Removal
Code Description
0x32 CPU post-memory initialization is started
0x55 No Memory detected or memory failed
0x63 CPU DXE initialization is started
0x69 North Bridge DXE initialization is started
0x70 South Bridge DXE initialization is started
0x92 PCI Bus initialization is started
0x99 Super IO Initialization
0x9A USB initialization is started
0xA0 IDE initialization is started
0xA9 Boot into BIOS setup menu
0xAE Legacy Boot event
0xB2 Legacy Option ROM Initialization
0xB4 USB hot plug
0xD6 No console output devices are found
0xD7 No console input devices are found
0xF2 Recovery process started
0xF9 Recovery capsule is not found

C9X299-PG300 QUICK REFERENCE GUIDE M.2 Device Installation and Removal Instructions
I. Loosen the screws Ato remove M.2
Cover1 Band Cover2 C.
II. Remove M.2 screws E.
III. Remove M.2 cards Dfrom the sockets.
IV. Tighten M.2 Cover1 Band Cover 2 C
with screws A.
M.2 Device Installation
M.2 Device Installation and Removal
M.2 Device Installation and Removal Instructions
A
B
D
I. Loosen the screws Ato remove M.2
Cover1 Band Cover2 C.
II. Insert M.2 cards Dinto the sockets and
tighten them with screws E.
III. Remove the release liner Fon M.2
Cover1 Band Cover2 C.
IV. Tighten M.2 Cover1 Band Cover 2 C
with screws A.
M.2 Cover2
M.2 Cover1
Note: The upper M.2 hole in the red circle is for M.2-22110 and the lower ones in the green circles are for
M.2-2280.
M.2 cards
M.2 Device Installation
M.2 Device Removal
C
F
F
E
A
B
D
M.2 Cover2
M.2 Cover1
M.2 cards
C
E

C9X299-PG300
Quick RefeRence Guide Rev. 1.0a
SUPERMICR R
CLOSE 1st
OPEN 1st
DESIGNED IN USA
1
BIOS
LICENSE
MAC CODE BAR CODE
C9X299-PG300 REV:1.00
MAC CODE
13
A
C
A
C
CA
A
C
LED7201
LED6903
LED6904
COM1
MH9
MH4
MH7
MH8 MH16
MH3
MH6
MH14
MH15
MH12
MH1
MH17
BT1
JP_RGB1
JP_RGB2
JF1
JSTBY1
JWD1
JD1
JL1
MSIP-REM-S2M-C9X299-PG300
JPAC1
JRK1
CLEAR CMOS
AUDIO FP
RAID KEY-1
SYS_FAN1
JPW1
CPU_FAN2
CPU_FAN1
JPW2
JPW3
SYS_FAN3
SYS_FAN2
USB 4/5(3.0)
USB 6/7(3.0)
USB 8/9(3.1)
JSTBY1:5V STBY POWER
JL1:CHASSIS INTRUSION
JSD1:SATA DOM PWR
PCI-E M.2-M2
PCI-E M.2-M1
SPEAKER:1-4
BUZZER:3-4
JD1
MANUFACTURING MODE
1-2:NORMAL 2-3:ME JPME2
PRESS FIT
U.2-1 U.2-2
USB 0/1
USB 2/3
CPU SLOT2 PCI-E 3.0 X8 (IN X16)
JTPM1:TPM/PORT80
JWD1:WATCHDOG
NMI
1-2 RST 2-3 NMI
USB 10/11(3.0)
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
PWR LEDHDD LED XPWR ON OH/FF NIC1NIC2RST X
CPU SLOT4 PCI-E 3.0 X16
CPU SLOT6 PCI-E 3.0 X16
I-SATA3
I-SATA2 I-SATA0
I-SATA1
DIMMA1
DIMMB2
DIMMB1
DIMMA2
1-2 ENABLE 2-3 DISABLE JPAC1:AUDIO
HD AUDIO
LAN1
DIMMD2
DIMMD1
DIMMC2
DIMMC1
KB/Mouse
I-SATA5
I-SATA4
LED1
Power Button
Reset Button
LAN2
Motherboard Layout and Features
=mounting hole
LGA 2066
I/O BACK PANEL

Package contents
• One (1) Supermicro Motherboard
• Four (4) SATA Cables
• One (1) I/O Shield
• One (1) Quick Reference Guide
• One (1) Driver CD
Connector Description
AUDIO FP Front Panel Audio Header
BT1 RTC Battery Header
COM1 COM1 Port Header
CPU SLOT1/2 PCI-E 3.0 x8 (INx16) PCI Express x16 Slots (PCI-E 3.0 x8 link)
CPU SLOT4/6 PCI-E 3.0 x16 PCI Express x16 Slots (PCI-E 3.0 x16 link)
FAN 1 ~ 5 System/CPU Fan Headers (FAN1 and FAN2: CPU Fans)
HD AUDIO High Denition Audio (Back Panel Ports)
I-SATA0~5 (Intel X299) Serial ATA (SATA 3.0) Ports 0~5 (6Gb/sec)
JD1 Speaker (Pins 1~4: External Speaker)
JF1 Front Control Panel Header
JL1 Chassis Intrusion Header
JP_RGB1/2 LED Light Bar Header
JPW1 24-pin ATX Main Power Connector (Required)
JPW2 +12V 8-pin CPU Power Connector (Required)
JPW3 +12V 8-pin CPU Power Connector (Required)
JRK1 Intel RAID Key Header
JSD1 SATA DOM (Disk On Module) Power Connector
JSTBY1 Standby Power Header
JTPM1 Trusted Platform Module (TPM) Header
LAN 1/2 (Back Panel) LAN1: 10Gb LAN Port, LAN2: 1Gb LAN Port
PCI-E M.2-M1, M2 PCI-E M.2 Sockets 1 and 2, small form factor devices and other portable
devices for high speed NVMe SSDs
U.2-1, 2 U.2 Connectors 1 and 2 for 2.5” NVMe SSD Drives
USB 0/1 Back Panel USB 2.0 Ports
USB 2/3 Front Access USB 2.0 Header
USB 4/5 Back Panel USB 3.0 Ports
USB 6/7 Back Panel USB 3.0 Ports
USB8/9 Back Panel USB 3.1 Ports (USB 8: Type A, USB 9: Type C)
USB10/11 Front Access USB 3.0 Header
Jumpers and Connectors
Jumpers
Jumper Description Default
CLEAR CMOS Clear CMOS Switch Push Button Switch
JPAC1 Audio Enable Pins 1-2 (Enabled)
JWD1 Watch Dog Function Enable Pins 1-2 (RST)
POWER BUTTON Internal Power Button Push Button Switch
RESET BUTTON Onboard System Reset Button Push Button Switch
Connectors

ContaCt InformatIon
• www.supermicro.com (Email: [email protected])
• Manuals: http://www.supermicro.com/support/manuals
• Drivers & Utilities: https://www.supermicro.com/wftp/driver/
• Safety: http://www.supermicro.com/about/policies/safety_information.cfm
The C9X299-PG300 supports a single Intel® CoreTM i9 7900X/9900X/10900X series processor, up to 256GB of
Unbuffered (UDIMM) non-ECC DDR4 memory, with speeds of up to 2666MHz (2DPC) ~ 2933MHz (1DPC) in eight
288-pin memory slots. Populating these DIMM slots with a pair of memory modules of the same type and size will
result in interleaved memory, which will improve memory performance.
Notes: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please
refer to our website at http://www.supermicro.com/products/motherboard.
2) Always connect the power cord last, and always remove it before adding, removing or changing any hardware components.
3) 2933MHz is supported by Intel Core i9 10980XE/10940X/10920X/10900X series processors only.
DIMM Memory Installation

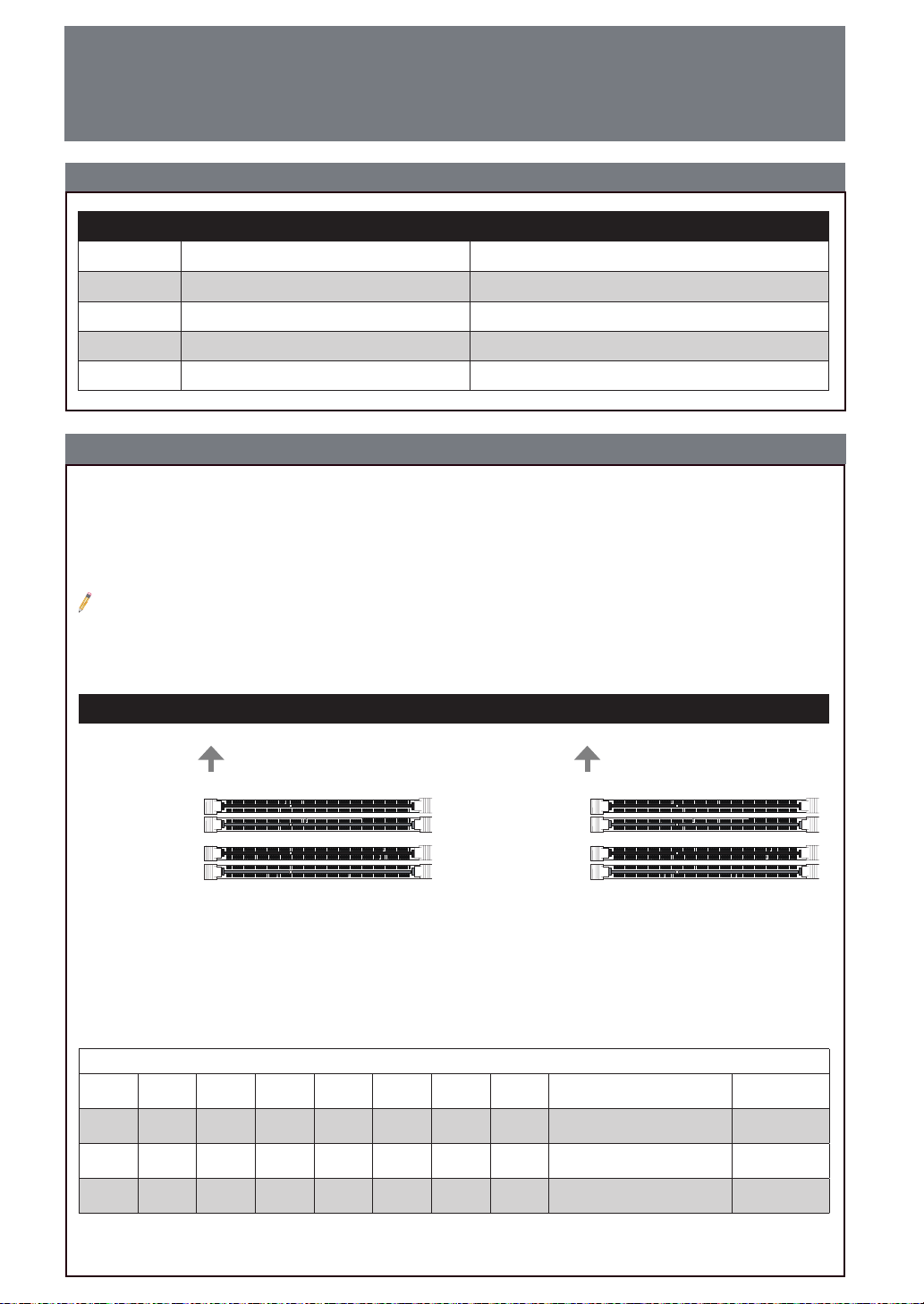

LED Indicators
LED Description Color/State
LED1 Status Code LED Digital Readout
LED6903 M.2 Socket 2 SSD Active LED Activity: Green Blinking
LED6904 M.2 Socket 1 SSD Active LED Activity: Green Blinking
LED7201 Onboard Standby PWR LED Power on: Green on
LED Indicators
CPU & Memory Support
CPU & Memory Support
Memory Population Guidelines
When installing memory modules, the DIMM slots should be populated in the following order: DIMMA1, DIMMB1,
DIMMC1, DIMMD1, then DIMMA2, DIMMB2, DIMMC2, DIMMD2.
• Always use DDR4 DIMM modules of the same size, type, and speed.
• Mixed DIMM speeds can be installed. However, all DIMMs will run at the speed of the slowest DIMM.
Recommended Population (Balanced)
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 CPU Support/
DIMM Channel
Total
System Memory
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A N/A N/A Core i9 7900X/ i7 7800X series, Dual channel Up to 64GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A Core i9 7900X/ i7 7800X series, Dual channel Up to 128GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
Core i9 7900X/ i7 7800X series,
Quad channel Up to 256GB
* Please note that 32GB is supported by Core i9 10980XE/10940X/10920X/10900X series processors only.
Towards the CPU
DIMMB1 (Gray Slot)
DIMMA1 (Gray Slot)
DIMMA2 (Black Slot)
DIMMB2 (Black Slot)
Towards the CPU
DIMMD1 (Gray Slot)
DIMMC1 (Gray Slot)
DIMMC2 (Black Slot)
DIMMD2 (Black Slot)

MNL-2078-QRG-10a
© 2020 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without Super- micro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time of printing; however, it is not guaranteed.
Notes
• Graphics shown in this quick reference guide are for illustration only. Your components may or
may not look exactly the same as drawings shown in this guide.
• Refer to Chapter 2 of the User Manual for detailed information on jumpers, connectors, LED
indicators, memory support and CPU/motherboard installation instructions.
Power Button
OH/Fan Fail LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Vcc
Vcc
Vcc
Vcc
Ground
Ground
19 20
Vcc
X
GroundNMI
X
Vcc NIC2 LED
PWR
Reset
X
Front Control Panel (JF1)
CPU Installation Heatsink Installation
Back Panel I/O Connectors
A. PS/2 Keyboard/Mouse F. 1Gb LAN Port 2 K. Line In
B. USB 2.0 Port 0/1 G. USB 3.1 Port 8/9 L. Line Out
C. USB 3.0 Port 4/5 H. Center/LFE Out M. Mic In
D. 10Gb LAN Port 1 I. Surround Out
E. USB 3.0 Port 6/7 J. S/PDIF Out
G
H
I
J
K
L
A
B C
D
E
F
M
Align Socket Keys
OPEN 1st
OPEN 1st
Screw #3
Screw #2
Screw #1
Screw #4
C9X299-PG300

美超微電腦股份有限公司
C9X299-PG300 快速參考指南版本 1.0a
SUPERMICR R
CLOSE 1st
OPEN 1st
DESIGNED IN USA
1
BIOS
LICENSE
MAC CODE BAR CODE
C9X299-PG300 REV:1.00
MAC CODE
13
A
C
A
C
CA
A
C
LED7201
LED6903
LED6904
COM1
MH9
MH4
MH7
MH8 MH16
MH3
MH6
MH14
MH15
MH12
MH1
MH17
BT1
JP_RGB1
JP_RGB2
JF1
JSTBY1
JWD1
JD1
JL1
MSIP-REM-S2M-C9X299-PG300
JPAC1
JRK1
CLEAR CMOS
AUDIO FP
RAID KEY-1
SYS_FAN1
JPW1
CPU_FAN2
CPU_FAN1
JPW2
JPW3
SYS_FAN3
SYS_FAN2
USB 4/5(3.0)
USB 6/7(3.0)
USB 8/9(3.1)
JSTBY1:5V STBY POWER
JL1:CHASSIS INTRUSION
JSD1:SATA DOM PWR
PCI-E M.2-M2
PCI-E M.2-M1
SPEAKER:1-4
BUZZER:3-4
JD1
MANUFACTURING MODE
1-2:NORMAL 2-3:ME JPME2
PRESS FIT
U.2-1 U.2-2
USB 0/1
USB 2/3
CPU SLOT2 PCI-E 3.0 X8 (IN X16)
JTPM1:TPM/PORT80
JWD1:WATCH DOG
NMI
1-2 RST 2-3 NMI
USB 10/11(3.0)
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
PWR LEDHDD LED XPWR ON OH/FF NIC1NIC2RST X
CPU SLOT4 PCI-E 3.0 X16
CPU SLOT6 PCI-E 3.0 X16
I-SATA3
I-SATA2 I-SATA0
I-SATA1
DIMMA1
DIMMB2
DIMMB1
DIMMA2
1-2 ENABLE 2-3 DISABLE JPAC1:AUDIO
HD AUDIO
LAN1
DIMMD2
DIMMD1
DIMMC2
DIMMC1
KB/Mouse
I-SATA5
I-SATA4
LED1
Power Button
Reset Button
LAN2
主機板元件配置圖
=裝機孔
LGA 2066
I/O 後擋板

單一主機板包裝盒內容清單
• Supermicro 主機板 x1
• SATA 訊號線 x4
• 後檔板 x1
• 快速參考指南 x1
• 驅動程式光碟片x1
連接埠 說明
AUDIO FP 前面板音效接頭
BT1 RTC電池接頭
COM1 COM1序列連接埠
CPU SLOT1/2 PCI-E 3.0 x8 (INx16) PCI Express x16插槽，支援PCI-E 3.0 x8運作效能規格
CPU SLOT4/6 PCI-E 3.0 x16 PCI Express x16插槽，支援PCI-E 3.0 x16 運作效能規格
FAN 1 ~ 5 系統及中央處理器（CPU）風扇接頭（FAN1 及FAN2：中央處理器風扇接頭）
HD AUDIO 背板高清晰音效插孔
I-SATA0~5 （Intel X299）序列 ATA 介面（SATA 3.0）連接埠 0~5（6Gb/秒）
JD1 喇叭（針腳 1~4：外接喇叭）
JF1 前控制面板接頭
JL1 機殼防盜裝置接頭
JP_RGB1/2 LED光條接頭
JPW1 24針腳 ATX 主電源連接埠（必備）
JPW2 +12伏特8針腳 CPU 電源連接埠（必備）
JPW3 +12伏特8針腳 CPU 電源連接埠（必備）
JRK1 Intel RAID Key 接頭
JSD1 SATA DOM（磁碟模組）電源連接埠
JSTBY1 待機電源接頭
JTPM1 TPM 信任平台模組接頭
LAN 1/2 (back panel) LAN1：背板10 Gb LAN 網路線連接埠，LAN2：背板 1Gb LAN 網路線連接埠
PCI-E M.2-M1, M2
PCIeM.2 介面連接埠，適用具高速傳輸 NVMe 介面之小尺寸以及其他可攜式
M.2 固態硬碟（註：PCIe為電腦匯流的一種規格、M.2 為固態硬碟的一種傳輸
介面、而 NVMe 為非揮發性記憶體儲存裝置的一種標準。）
U.2-1, 2 適用 2.5 吋 NVMe固態硬碟裝置的 U.2 介面連接埠
USB 0/1 背板 USB 2.0 規格連接埠（註：USB 完整譯名為「通用序列匯流排」）
USB 2/3 前面板 USB 2.0 規格連接埠
USB 4/5 背板 USB 3.0 規格連接埠
USB 6/7 背板 USB 3.0 規格連接埠
USB 8/9 背板 USB 3.1 規格連接埠（USB 8：Type A，USB 9：Type C）
USB 10/11 前面板 USB 3.0 規格連接埠
跳線器/連接埠
跳線器（Jumper）
跳線器 說明 預設值
CLEAR CMOS CMOS（可讀寫隨機存取記憶體晶片）組態資料清除 按鍵式開關
JPAC1 啟用音源 針腳 1-2（啟用）
JWD1 啟動系統監控（Watch Dog）功能 針腳 1-2（重設）
POWER BUTTON 電源開關 按鍵式開關
RESET BUTTON 系統重設 按鍵式開關
連接埠（Connector）

線上技術支援及下載
• 聯絡我們（技術支援信箱）：www.supermicro.com （Email: [email protected]）
• 產品手冊文件：http://www.supermicro.com/support/manuals
• 驅動程式及工具程式：https://www.supermicro.com/wftp/driver/
• 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm
本主機板 C9X299-PG300 支援 Intel® Core
TM
i9 7900X/9900X/10900X 系列處理器。記憶體支援 Unbuf-
fered DIMM non-ECC DDR4，容量最高可達256GB，及八個2666MHz (2DPC) ~ 2933MHz (1DPC) 288支
針腳的記憶體插槽。欲取得雙通道效能，請安裝成對相同型號與速度之記憶體。
（Unbuffered DIMM，或 做 UDIMM，為「無緩衝雙通道記憶體模組」；ECC是Error Correction Code的縮寫，中譯為「錯
誤修正碼」；DDR為「雙 倍 速 動 態 隨 機 存 取 記 憶 體 」。）
註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網
頁(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線。待確實完成所有程序後，再重新連接電源線。
3) 僅 Intel Core i9 10980XE/10940X/10920X/10900X 系列處理器支援 2933MHz。
記憶體模組（DIMM）安裝方式
LED 指示燈
LED燈說明 燈號顏色/情況
LED1 狀態碼指示燈 數位式讀值
LED6903 M.2 SSD固態硬碟裝置2指示燈 M.2 裝置已連結：綠燈閃爍
LED6904 M.2 SSD固態硬碟裝置1指示燈 M.2 裝置已連結：綠燈閃爍
LED7201 內建待機電源指示燈 開啟：綠燈恆亮
LED 指示燈
CPU & Memory Support
中央處理器和記憶體支援
請依照以下說明及表格安裝記憶體模組：
• 請遵循下列插槽編號順序依序安裝： DIMMA1（通道A、插槽1）、DIMMB1（通道B、插槽1）、 DIMMC1（
通道C、插槽1）、DIMMD1（通道D、插槽1）、 DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
、 DIMMC2（通道C、插槽2）、DIMMD2（通道D、插槽2）。
• 請使用相同型號（DDR4 DIMM）與速度之記憶體。若混合使用不同速度之記憶體，系統將依較低的記憶
體速度執行。
建議插槽使用方式
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 中央處理器支援
及記憶體通道
系統記憶
體總容量
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A N/A N/A 支援 Core i9 7900X/ i7 7800X 系列處理
器；支援記憶體雙通道
最高達
64GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A 支援 Core i9 7900X/ i7 7800X 系列處理
器；支援記憶體雙通道
最高達
128GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
支援 Core i9 7900X/ i7 7800X 系列處理
器；支援記憶體四通道
最高達
256GB
* 僅 Core i9 10980XE/10940X/10920X/10900X 系列處理器支援 32GB 。
此面朝向中央處理器
DIMMB1（灰色插槽）
DIMMA1（灰色插槽）
DIMMA2（黑色插槽）
DIMMB2（黑色插槽）
此面朝向中央處理器
DIMMD1（灰色插槽）
DIMMC1（灰色插槽）
DIMMC2（黑色插槽）
DIMMD2（黑色插槽）

MNL-2078-QRG-10a
備註
• 快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。
• 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請參閱
《Supermicro c9X299-pG300 使用手冊》第二章。
© 2020 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有， 所有提供資訊於印刷之際視為但不保證正確。
前控制面板配置（JF1）
中央處理器安裝方式 散熱器安裝方式
背板輸出/輸入連接埠
A. PS/2 鍵盤（滑鼠）連接埠 F. 1Gb LAN 2 網路線連接埠 K. 音效輸入
B. USB (2.0) 連接埠 0/1 G. USB (3.1) 連接埠 8/9 L. 音效輸出
C. USB (3.0) 連接埠 4/5 H. 中央/低音聲道輸出 M. 麥克風插孔
D. 10Gb LAN 1 網路線連接埠 I. 環繞聲道輸出
E. USB (3.0) 連接埠 6/7 J. S/PDIF 輸出
對齊校準缺口及校準點
OPEN 1st
OPEN 1st
3號螺絲
2號螺絲
1號螺絲
4號螺絲
Power Button
OH/Fan Fail LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Vcc
Vcc
Vcc
Vcc
Ground
Ground
19 20
Vcc
X
GroundNMI
X
Vcc NIC2 LED
PWR
Reset
X
電源鍵
過熱及風扇故障LED
1
網卡1之LED
重設鍵
2
硬碟機LED
電源LED
Vcc電壓
Vcc電壓
Vcc電壓
Vcc電壓
接地
接地
19 20
Vcc電壓
X
接地非可遮蔽中斷
X
Vcc電壓
網卡2之LED
PWR
Reset
X
G
H
I
J
K
L
A
B C
D
E
F
M
C9X299-PG300

SUPERMICR R
美超微电脑股份有限公司
C9X299-PG300 快速参考指南版本 1.0a
CLOSE 1st
OPEN 1st
DESIGNED IN USA
1
BIOS
LICENSE
MAC CODE BAR CODE
C9X299-PG300 REV:1.00
MAC CODE
13
A
C
A
C
CA
A
C
LED7201
LED6903
LED6904
COM1
MH9
MH4
MH7
MH8 MH16
MH3
MH6
MH14
MH15
MH12
MH1
MH17
BT1
JP_RGB1
JP_RGB2
JF1
JSTBY1
JWD1
JD1
JL1
MSIP-REM-S2M-C9X299-PG300
JPAC1
JRK1
CLEAR CMOS
AUDIO FP
RAID KEY-1
SYS_FAN1
JPW1
CPU_FAN2
CPU_FAN1
JPW2
JPW3
SYS_FAN3
SYS_FAN2
USB 4/5(3.0)
USB 6/7(3.0)
USB 8/9(3.1)
JSTBY1:5V STBY POWER
JL1:CHASSIS INTRUSION
JSD1:SATA DOM PWR
PCI-E M.2-M2
PCI-E M.2-M1
SPEAKER:1-4
BUZZER:3-4
JD1
MANUFACTURING MODE
1-2:NORMAL 2-3:ME JPME2
PRESS FIT
U.2-1 U.2-2
USB 0/1
USB 2/3
CPU SLOT2 PCI-E 3.0 X8 (IN X16)
JTPM1:TPM/PORT80
JWD1:WATCH DOG
NMI
1-2 RST 2-3 NMI
USB 10/11(3.0)
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
PWR LEDHDD LED XPWR ON OH/FF NIC1NIC2RST X
CPU SLOT4 PCI-E 3.0 X16
CPU SLOT6 PCI-E 3.0 X16
I-SATA3
I-SATA2 I-SATA0
I-SATA1
DIMMA1
DIMMB2
DIMMB1
DIMMA2
1-2 ENABLE 2-3 DISABLE JPAC1:AUDIO
HD AUDIO
LAN1
DIMMD2
DIMMD1
DIMMC2
DIMMC1
KB/Mouse
I-SATA5
I-SATA4
LED1
Power Button
Reset Button
LAN2
主机板元件配置图
=螺丝孔
LGA 2066
I/O 后挡板

• 快速参考指南 x1
• 驱动程序光盘 x1
• Supermicro 主机板 x1
• SATA 数据线 x4
• 后挡板x1
单一主机板包装盒內容清单
接口 说明
AUDIO FP 前面板音效接口
BT1 RTC电池接口
COM1 COM1串口接口
CPU SLOT1/2 PCI-E 3.0 x8 (INx16) PCI Express x16插槽，支持PCI-E 3.0 x8总线带宽
CPU SLOT4/6 PCI-E 3.0 x16 PCI Express x16插槽，支持PCI-E 3.0 x16总线带宽
FAN 1 ~ 5 系统及中央处理器（CPU）风扇接口（FAN1 及FAN2：中央处理器风扇接口）
HD AUDIO 背板高清晰音效插孔
I-SATA0~5 （Intel X299）串行 ATA 总线（SATA 3.0）接口 0~5（6Gb/秒）
JD1 喇叭（针脚 1~4：外接喇叭）
JF1 前控制面板接口
JL1 机箱防盗装置接口
JP_RGB1/2 LED光条接口
JPW1 24针脚 ATX 主电源接口（必备）
JPW2 +12伏特8针脚 CPU 电源接口（必备）
JPW3 +12伏特8针脚 CPU 电源接口（必备）
JRK1 Intel RAID Key 接口
JSD1 SATA DOM（磁盘模组）电源接口
JSTBY1 待机电源接口
JTPM1 TPM 信任平台模组接口
LAN 1/2 (back panel) LAN1：背板10 Gb LAN 网卡接口，LAN2：背板 1Gb LAN 网卡接口
PCI-E M.2-M1, M2
PCIeM.2 接口，适用于高速传输 NVMe总线小尺寸以及其他便携式M.2 固态
硬盘（注：PCIe为电脑总线的一种规格、M.2 为固态硬盘的一种传输规格、而
NVMe 为非易失性存储的一种标准。）
U.2-1, 2 适用 2.5 寸NVMe U.2 固态硬盘接口
USB 0/1 背板 USB 2.0 接口（注：USB 完整译名为「通用串行总线」）
USB 2/3 前面板 USB 2.0 接口
USB 4/5 背板 USB 3.0 接口
USB 6/7 背板 USB 3.0 接口
USB 8/9 背板 USB 3.1 接口（USB 8：Type A，USB 9：Type C）
USB 10/11 前面板 USB 3.0 接口
跳帽/接口
跳帽（Jumper）
跳帽 说明 预设值
CLEAR CMOS CMOS（可读写随机存储芯片）配置数据清除 按键式开关
JPAC1 启用音源 针脚 1-2（启用）
JWD1 启动看门狗（Watch Dog）功能 针脚 1-2（重启）
POWER BUTTON 电源开关 按键式开关
RESET BUTTON 系统重置 按键式开关
接口（Connector）

• 联络我们（技术支持信箱）：www.supermicro.com （Email: [email protected]）
• 产品手冊文件：http://www.supermicro.com/support/manuals
• 驱动程序及工具程序：https://www.supermicro.com/wftp/driver/
• 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm
线上技术支持及下载
本主机板 C9X299-PG300 支持 Intel® Core
TM
i9 7900X/9900X/10900 系 列 处 理 器 。内 存 支 持 Unbuffered
DIMM non-ECC DDR4，容量最高可达256GB，及八条 2666 MHz (2DPC) ~ 2933MHz (1DPC) 288支针脚
的内存插槽。欲取得双通道效能，请安装成对相同型号与速度之内存。
（Unbuffered DIMM，或称UDIMM，为「无缓存双通道内存模组」；ECC是Error Correction Code的缩写，中 译为「错误
校验码」；DDR为「双倍速动态随机存储内存」。）
注：1) 请安装使用本公司所认可的内存模组以达内存模组性能最佳化。更多的内存模组相关讯息，请参阅本公司网页
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更换任何硬件前，请务必先拔掉电源线。待确认完成所有操作后，再重新连接电源线。
3) 仅 Intel Core i9 10980XE/10940X/10920X/10900X 系列处理器支持 2933MHz。
内存模组（DIMM）安装方式
LED 指示灯
LED灯说明 灯号颜色/状况
LED1 状态码指示灯数字式读数
LED6903 M.2 SSD固态硬盘设备2指示灯M.2 设备已连接：绿灯闪烁
LED6904 M.2 SSD固态硬盘设备1指示灯M.2 设备已连接：绿灯闪烁
LED7201 板载待机电源指示灯开启：绿灯常亮
LED 指示灯
CPU & Memory Support
中央处理器和内存支持
请依照以下说明及表格安装内存模组：
• 请遵循下列插槽编号順序依序安装： DIMMA1（通道A、插槽1）、DIMMB1（通道B、插槽1）、 DIMMC1
（ 通道 C、 插槽 1）、DIMMD1（ 通道 D、 插槽 1）、 DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
、 DIMMC2（ 通道 C、 插槽 2）、DIMMD2（ 通道 D、 插槽 2）。
• 请使用相同型号 （DDR4 DIMM） 与速度之内存。若混合使用不同速度之内存，系统将依较低的内存速度运行。
建议插槽使用方式
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 中央处理器支持
及内存通道
系统内存
容量
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A N/A N/A 支持 Core™ i9 7900X/ i7 7800X 系列处
理器；支持内存双通道
最高达
64GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A 支持 Core™ i9 7900X/ i7 7800X 系列处
理器；支持内存双通道
最高达
128GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
支持 Core™ i9 7900X/ i7 7800X 系列处
理器；支持内存四通道
最高达
256GB
* 仅 Core i9 10980XE/10940X/10920X/10900X 系列处理器支持 32GB 。
DIMMD1（灰色插槽）
此面朝向中央处理器
DIMMB1（灰色插槽）
DIMMA1（灰色插槽）
DIMMA2（黑色插槽）
DIMMB2（黑色插槽）
此面朝向中央处理器
DIMMC1（灰色插槽）
DIMMC2（黑色插槽）
DIMMD2（黑色插槽）

MNL-2078-QRG-10a
© 2020 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有， 所有提供資訊於印刷之際視為但不保證正確。
• 快速参考指南中的图例仅供安装及操作说明使用，可能与实际产品外观不同。
• 欲知更多跳帽/接口/指示灯/内存/主机板/中央处理器的安装相关资讯，请参阅
《Supermicro c9X299-pG300 使用手冊》第二章。
备注
前控制面板配置（JF1）
中央处理器安装方式 散热器安装方式
背板输出/输入接口
A. PS/2 键盘（鼠标）接口 F. 1Gb LAN 2 网卡接口 K. 音效输入
B. USB (2.0) 接口 0/1 G. USB (3.1) 接口 8/9 L. 音效输出
C. USB (3.0) 接口 4/5 H. 中央/低音声道输出 M. 麦克风插孔
D. 10Gb LAN 1 网卡接口 I. 环绕声道输出
E. USB (3.0) 接口 6/7 J. S/PDIF 输出
对准校准缺口及校准点
OPEN 1st
OPEN 1st
3号螺丝
2号螺丝
1号螺丝
4号螺丝
Power Button
OH/Fan Fail LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Vcc
Vcc
Vcc
Vcc
Ground
Ground
19 20
Vcc
X
GroundNMI
X
Vcc NIC2 LED
PWR
Reset
X
电源键
过热及风扇故障LED
网卡1 LED
重启键
硬盘LED
电源LED
Vcc电压
Vcc电压
Vcc电压
Vcc电压
接地
接地
Vcc电压
X
接地
不可屏蔽中断
X
Vcc电压
网卡2 LED
1 2
19 20
PWR
Reset
X
G
H
I
J
K
L
A
B C
D
E
F
M
C9X299-PG300

C9X299-PG300
クイックレファレンガイド改訂版1.0a
SUPERMICR R
CLOSE 1st
OPEN 1st
DESIGNED IN USA
1
BIOS
LICENSE
MAC CODE BAR CODE
C9X299-PG300 REV:1.00
MAC CODE
13
A
C
A
C
CA
A
C
LED7201
LED6903
LED6904
COM1
MH9
MH4
MH7
MH8 MH16
MH3
MH6
MH14
MH15
MH12
MH1
MH17
BT1
JP_RGB1
JP_RGB2
JF1
JSTBY1
JWD1
JD1
JL1
MSIP-REM-S2M-C9X299-PG300
JPAC1
JRK1
CLEAR CMOS
AUDIO FP
RAID KEY-1
SYS_FAN1
JPW1
CPU_FAN2
CPU_FAN1
JPW2
JPW3
SYS_FAN3
SYS_FAN2
USB 4/5(3.0)
USB 6/7(3.0)
USB 8/9(3.1)
JSTBY1:5V STBY POWER
JL1:CHASSIS INTRUSION
JSD1:SATA DOM PWR
PCI-E M.2-M2
PCI-E M.2-M1
SPEAKER:1-4
BUZZER:3-4
JD1
MANUFACTURING MODE
1-2:NORMAL 2-3:ME JPME2
PRESS FIT
U.2-1 U.2-2
USB 0/1
USB 2/3
CPU SLOT2 PCI-E 3.0 X8 (IN X16)
JTPM1:TPM/PORT80
JWD1:WATCHDOG
NMI
1-2 RST 2-3 NMI
USB 10/11(3.0)
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
PWR LEDHDD LED XPWR ON OH/FF NIC1NIC2RST X
CPU SLOT4 PCI-E 3.0 X16
CPU SLOT6 PCI-E 3.0 X16
I-SATA3
I-SATA2 I-SATA0
I-SATA1
DIMMA1
DIMMB2
DIMMB1
DIMMA2
1-2 ENABLE 2-3 DISABLE JPAC1:AUDIO
HD AUDIO
LAN1
DIMMD2
DIMMD1
DIMMC2
DIMMC1
KB/Mouse
I-SATA5
I-SATA4
LED1
Power Button
Reset Button
LAN2
マザーボードの配置および機能
=取り付け穴
LGA 2066
I/Oバックパネル

パッケージ内容
• Supermicroマザーボードx 1
• SATAケーブル x 4
• I/Oシールド x 1
• クイックレファレンス x 1
• ドライバーCD x 1
コネクタ 詳細
AUDIO FP フロントパネルオーディオヘッダー
BT1 RTC電池ヘッダー
COM1 COM1 ポートヘッダー
CPU SLOT1/2 PCI-E 3.0 x8 (INx16) PCI エクスプレス x16 スロット (PCI-E 3.0 x8 リンク)
CPU SLOT4/6 PCI-E 3.0 x16 PCI エクスプレス x16 スロット (PCI-E 3.0 x16 リンク)
FAN 1 ~ 5 システム/CPUファンヘッダー (ファン1およびファン2：CPUファン)
HD AUDIO ハイディフィニション オーディオ (バックパネル ポート)
I-SATA0~5 (Intel X299) シリアルATA (SATA 3.0) ポート 0~5 (6Gb/秒)
JD1 スピーカー (ピン 1~4：外付けスピーカー)
JF1 フロント制御パネルヘッダー
JL1 筐体侵入ヘッダー
JP_RGB1/2 LEDライトバーヘッダー
JPW1 24ピンATX主電源コネクタ（必須）
JPW2 +12V 8ピンCPU電源コネクタ（必須）
JPW3 +12V 8ピンCPU電源コネクタ（必須）
JRK1 Intel RAID キーヘッダー
JSD1 SATA DOM（ディスクオンモジュール）電源コネクタ
JSTBY1 スタンバイ パワーヘッダー
JTPM1 Trusted Platform Module (TPM) ヘッダー
LAN 1/2 (back panel) LAN1: 10Gb LAN ポート、LAN2: 1Gb LANポート
PCI-E M.2-M1, M2 PCI-E M.2 コネクタ1および2、スモール フォームファクタデバイスおよびその他高速
NVMe SSD向け携帯機器
U.2-1, 2 2.5インチ NVMe SSDドライブ用U.2 コネクタ1および2
USB 0/1 バックパネルUSB 2.0 ヘッダー
USB 2/3 フロントアクセスUSB 2.0 ヘッダー
USB 4/5 バックパネルUSB 3.0ポート
USB 6/7 バックパネルUSB 3.0ポート
USB 8/9 バックパネルUSB 3.1ポート(USB 8: タイプA、USB 9：タイプC)
USB 10/11 フロントアクセスUSB 3.0 ヘッダー
ジャンパーおよびコネクタ
ジャンパー
ジャンパー 詳細 デフォルト
CLEAR CMOS CMOSスイッチのクリア 押しボタンスイッチ
JPAC1 音声有効 ピン 1-2 (有効)
JWD1 ウォッチドッグ機能有効 ピン 1-2 (RST)
POWER BUTTON 内部電源ボタン 押しボタンスイッチ
RESET BUTTON 基板上のシステムリセットボタン 押しボタンスイッチ
コネクタ

お問い合わせ先
• www.supermicro.com (電子メール: [email protected])
• マニュアル: http://www.supermicro.com/support/manuals
• ドライバー＆ユーティリティ: https://www.supermicro.com/wftp/driver/
• 安全に関するご注意: http://www.supermicro.com/about/policies/safety_information.cfm
C9X299-PG300は、Intel®CoreTM i9 7900X/9900X/10900X series プロセッサ、最大256GBのバッファなし (UDIMM)非ECC
DDR4メモリ、8つの288ピンメモリスロットによる2666MHz (2DPC)~2933MHz (1DPC)に対応しています。DIMMスロットに種類とサイ
ズが同一の1組のメモリモジュールを取り付けることでインターリーブメモリとなり、メモリ性能が向上します。
注:1) メモリを最適な状態にするため、Supermicroで検証済みのDIMMモジュールのみを使用するようにしてください。最新のメモリ
情報については、当社ウェブサイト （http://www.supermicro.com/products/motherboard）をご覧ください。
2) 電源コードは必ず一番最後に繋げるようにして、常にハードウェアコンポーネントを追加、取り外し、または交換する前に外す
ようにしてください。
3) Intel Core i9 10980XE/10940X/10920X/10900Xシリーズプロセッサーのみが2933MHzをサポートします。
DIMMメモリの取り付け
LEDインジケータ
LED 詳細 色 / 状態
LED1 ステータスコード LED デジタル表示
LED6903 M.2 コネクタ 2 SSD アクティブ LED アクティビティ：緑色点滅
LED6904 M.2 コネクタ 1 SSD アクティブ LED アクティビティ：緑色点滅
LED7201 基板上のスタンバイ電源 LED 電源オン：緑色点灯
LEDインジケータ
対応CPUとメモリ
対応CPUとメモリ
メモリを挿入する際のガイドライン
メモリモジュールを取り付ける際には、DIMMスロットが次の順序で挿入されるようにしてください：
DIMMA1、DIMMB1、DIMMC1、DIMMD1、次にDIMMA2、DIMMB2、DIMMC2、DIMMD2。
• 必ずサイズ、種類、速度が同じDDR4 DIMMモジュールを使用してください。
• 速度が異なるDIMMを組み合わせることは可能です。ただしこの場合、すべてのDIMMが最も遅いDIMMの速度で実行されます。
推奨される挿入例（バランス型）
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 CPUサポート/
DIMMチャンネル
システムメモリ
合計
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
該当なし 該当なし 該当なし 該当なし 該当なし 該当なし
Core i9 7900X/ i7 7800X シリーズ、,
デュアルチャンネル 最大64GB
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
該当なし 該当なし 該当なし 該当なし
Core i9 7900X/ i7 7800X シリーズ、
デュアルチャンネル 最大128GB
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
4 、 8 、 16 、
32GB
Core i9 7900X/ i7 7800X シリーズ/ク
アッドチャネル 最大256GB
* Core i9 10980XE/10940X/10920X/10900Xシリーズプロセッサーのみが32GBをサポートすることに注意してください。
CPU側
DIMMB1 (グレースロット)
DIMMA1 (グレースロット)
DIMMA2 (黒スロット)
DIMMB2 (黒スロット)
CPU側
DIMMD1 (グレースロット)
DIMMC1 (グレースロット)
DIMMC2 (黒スロット)
DIMMD2 (黒スロット)
