TAMURA TU-6445 User manual

2D-53-00031500
本機の廃棄について
本機を廃棄する場合は、産業廃棄物の扱いとなりますので、産業廃棄物処分
業の許可を取得している会社に処分を委託してください。
取扱説明書
LINE OUT CARD
型番：TU-6445
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示
しています。この「取扱説明書」をよくお読みのうえ製品を安全にお使いください。お読み
になったあとは、いつでも見られるところに必ず保管してください。

2D-53-00031500
安全上のご注意
ここでは、本製品を安全にご使用頂く上で大切な「禁止事項」「注意事項」につ
いて記載しています。御使用の前に必ずお読み頂き、正しくご使用頂くようお願い
致します。
注意
「人が障害を負ったり、物的損害の発生が想定される」内
容を示します。
△記号は注意しなければならない内容（警告を含む）を示していま
す。具体的な注意内容は△の中や近くに絵や文章で示しています。
記号は、禁止内容（してはならないこと）を示しています。具体的な
禁止内容は の中や近くに絵や文章で示しています。
注意
本製品を静電気の影響を受けやすいところ（絨毯の上など）に放置しないでくだ
さい。故障の原因となる事があります。
電源スイッチを入れたまま、本製品を抜き差ししないでください。故障の原因と
なる事があります。

2D-53-00031500
商品概要
ラインレベルのアナログ音声信号を出力するオーディオインターフェースカードです。
装着方法について
カードの装着方法については、装着する機器の取扱説明書も参照ください。必ず本
機を装着した機器の電源コードを抜いた状態で取り付け・取り外しを行ってください。カ
ードの左右にある取り付けネジは、しっかり締めた状態でご使用ください。
ネジの取り付けが緩い場合、電気的信号レベルが安定せず、正しい状態でお使い頂
けません。

2D-53-00031500
製品構成
品目コード
型式
名称
数量
備考
M-21300281-00
TU-6445
LINE OUT CARD
1
取り付け用ネジ
2
M3x8
取扱説明書
1
本書
仕様
LINE OUTPUT(CH1～CH8)
音声基準出力レベル
0dBu/+4dBu
出力インピーダンス
55Ω以下
一般
伝送周波数範囲（Fs=48kHz）
20 - 20,000Hz
伝送周波数範囲（Fs=96kHz）
20 - 40,000Hz
サンプリング周波数（Fs）
48kHz/96kHz
外観寸法
129(W)×40(H)×152(D)mm
質量
190g
コネクタ
25pin D-type コネクタ（メス）

2D-53-00031500

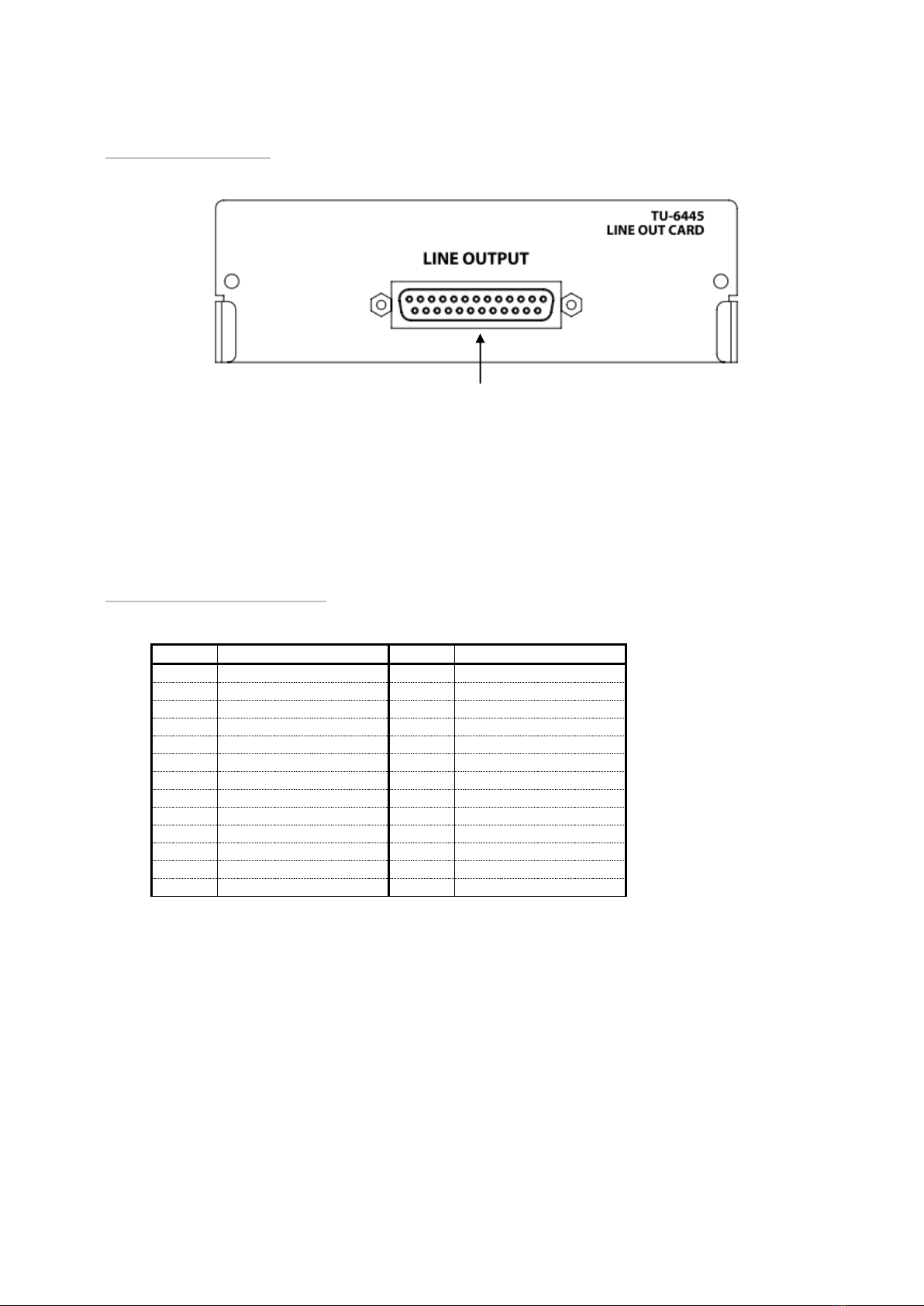

各部の説明
①．音声出力コネクタ
ラインレベルの音声信号出力用コネクタです。
コネクタピンリスト
コネクタ：DBLC-J25SAF-10L9E ロックネジ 2.6mm
Pin No.
Signal
Pin No.
Signal
1
LINE OUT 8(H)
14
LINE OUT 8(C)
2
LINE OUT 8(S)
15
LINE OUT 7(H)
3
LINE OUT 7(C)
16
LINE OUT 7(S)
4
LINE OUT 6(H)
17
LINE OUT 6(C)
5
LINE OUT 6(S)
18
LINE OUT 5(H)
6
LINE OUT 5(C)
19
LINE OUT 5(S)
7
LINE OUT 4(H)
20
LINE OUT 4(C)
8
LINE OUT 4(S)
21
LINE OUT 3(H)
9
LINE OUT 3(C)
22
LINE OUT 3(S)
10
LINE OUT 2(H)
23
LINE OUT 2(C)
11
LINE OUT 2(S)
24
LINE OUT 1(H)
12
LINE OUT 1(C)
25
LINE OUT 1(S)
13
N.C.
①

2D-53-00031500
寸法図

2D-53-00031500
カスタマーサービスについて
ご使用中に不具合が発生し修理を必要とする場合、また動作運用上についてご不
審の点、その他弊社取扱品目についてご不明の点、あるいはご用命事項がございまし
たら下記あてご連絡ください。
（なお、修理・再調整の期間短縮のために、故障時前後のご使用状況・経歴等を
詳細にお知らせください。）
本社／〒178-8511 東京都練馬区東大泉 1-19-43
TEL[phone] FAX[phone]
お問合せ先
ブロードコム事業部 営業部／本社内
TEL[phone] FAX[phone]
西日本営業所／〒564-0062 大阪府吹田市垂水町 3-27-27
第2江坂三昌ビル
TEL[phone] FAX[phone]

2D-53-00031500

2D-53-00031500
Disposing of this Equipment
When disposing this equipment, contact an authorized industrial waste
disposal operator to handle the disposal since this equipment needs to be
disposed as an industrial waste.
Instruction Manual
LINE OUT CARD
Model Number:TU-6445
This Instruction Manual describes important precautions to prevent any
accident and procedures to handle this product.Read this Instruction Manual
carefully to use this product safely.
After reading, keep this in a safe place where users can refer to as
needed.

2D-53-00031500
Safety Precautions
This section describes the "prohibitions" and "precautions" important for
you to use this product safely.
Before use, be sure to read this manual so that you can use the system
correctly.
Caution
Ignoring this message with symbol and using the
system incorrectly can cause personal injury or
property damage.
The △symbol shows a message (including a warning) that
must be paid attention to. The specific precaution is shown
by picture or text near or in the △.
The symbol shows a prohibition (prohibited action). The
specific prohibition is shown by picture or text near or in the
.
Caution
Do not put this product in places where it is susceptible to static
electricity (such as on a carpet). This may cause system malfunctions.
Do not connect/disconnect this product with the power switch on. This
may cause system malfunctions.

2D-53-00031500
Overview
This card is audio interface card that outputs line level analog audio
signals.
About How to install
Please see the instruction manual for installation on the installation
method of the card. When Installing or removing this card be sure that the
power cord of the main unit is unplugged. Use securely fastened with screws
on either side of the card.
If the mounting of the screw is loose, you can not use it in the correct state.
Because the electrical signal level is not stable.

2D-53-00031500
Included items
Product code
Model
Name
Quantity
Remarks
M-21300281-00
TU-6445
LINE OUT CARD
1
Mounting
screw
2
M3x8
Instruction
Manual
1
This Book
Specifications
LINE OUTPUT(CH1～CH8)
Audio output reference level
0dBu/+4dBu
Output impedance
55Ω or less
General
Transmission frequency range
(Fs=48 kHz)
20 to 20,000 Hz
Transmission frequency range
(Fs=96 kHz)
20 to 40,000 Hz
Sampling frequency
48kHz/96kHz
Dimensions
129(W)×40(H)×152(D)mm
Weight
190g
Connector
25-pin D-type connector(female)

2D-53-00031500
Description of parts
①．Audio output connector
This is a connector for output of audio signal of line level.
Connector Pin List
Connector：DBLC-J25SAF-10L9E Locking screw 2.6mm
Pin No.
Signal
Pin No.
Signal
1
LINE OUT 8(H)
14
LINE OUT 8(C)
2
LINE OUT 8(S)
15
LINE OUT 7(H)
3
LINE OUT 7(C)
16
LINE OUT 7(S)
4
LINE OUT 6(H)
17
LINE OUT 6(C)
5
LINE OUT 6(S)
18
LINE OUT 5(H)
6
LINE OUT 5(C)
19
LINE OUT 5(S)
7
LINE OUT 4(H)
20
LINE OUT 4(C)
8
LINE OUT 4(S)
21
LINE OUT 3(H)
9
LINE OUT 3(C)
22
LINE OUT 3(S)
10
LINE OUT 2(H)
23
LINE OUT 2(C)
11
LINE OUT 2(S)
24
LINE OUT 1(H)
12
LINE OUT 1(C)
25
LINE OUT 1(S)
13
N.C.
①

2D-53-00031500
Dimensions

2D-53-00031500
About Customer Service
If you experience any problems with our products and require any
servicing, or have any questions about TAMURAproduct line, please contact
your TAMURA sales representative or TAMURA at the following locations.
To help speed up servicing and readjustment, please be ready to describe
the problem accurately, what operations you were performing before and
after it happened, or the history of usage.
（Head Office）
1-19-43, Higashi-Oizumi, Nerima-ku, Tokyo, 178-8511 Japan
Phone : [phone] Fax : [phone]
(Contact)
International Sales Broadcom Business Unit
Phone : [phone] Fax : [phone]

2D-53-00031500
