Taramp's CHIPEO T12.000 User manual

A instalação deste produto deverá ser feita por um profissional qualificado.
The installation of this product must be made by a qualified professional.
AMPLIFIER - 12.000 WATTS - 1 OHM
2 OHMS

01
Índice
Esta garantia exclui:
• Lacre de garantia rasurado ou rasgado;
•Casos onde o produto não seja utilizado em condições normais;
•Produtos danificados por instalação incorreta, infiltração de água, violação por pessoas não autorizadas;
•Defeitos provocados por acessórios, modificações ou equipamentos acoplados ao produto;
A TARAMPS, localizada à Rua Abílio Daguano, 274 Res. Manoel Martins - Alfredo Marcondes - SP, CEP
19.180-000, garante este produto contra defeitos de projeto, fabricação, montagem e/ou solidariamente
em decorrência de vícios de projeto que o torne impróprio ou inadequado ao uso a que se destina, pelo
prazo de 12 meses, a partir da data de aquisição.
•O produto apresentar danos decorrentes de quedas, impactos ou da ação de agentes da natureza
(inundações, raios, etc.);
•Custos de retirada e reinstalação do equipamento, bem como seu transporte até o posto de assistência
técnica;
Em caso de defeito no período de garantia, a responsabilidade da TARAMPS limita-se ao conserto ou
substituição do aparelho de sua fabricação.
•Danos de qualquer natureza, consequentes de problemas no produto, bem como perdas causadas pela
interrupção do uso.
Termo de garantia
Assistência técnica
03 • Funções, entradas e saídas
02 • Introdução
• LEDs indicadores e sistemas de proteção
• Segurança
• Bitola de ação e fusível recomendados
06 • Características técnicas
• Requisitos de segurança
04 • Conector de alimentação
05 • Instalação
01 • Termo de garantia
• Assistência técnica
www.taramps.com.br/pt/rede-de-assistencias-tecnicas ou entre em contato com o Departamento de
assistência técnica de fábrica:
Taramps Electronics
Rua: Abílio Daguano, nº 274
Fones: (18) 3266-4050 / 99749-3391
Para localizar uma Assistência Técnica Taramps Electronics perto de você, basta acessar nosso site:
E-mail: [email protected]
Contamos com redes de Assistência Técnica por todo o Brasil e estamos sempre prontos para atender
suas dúvidas e necessidades.
CEP: 19.180-000

02
Requisitos de segurança
Segurança
- Para garantir o uso adequado, leia este manual antes de usar o amplificador. É importante
que você conheça os CUIDADOS contidos aqui.
- Use óculos de segurança, luvas isoladas e ferramentas corretas para instalar este produto.
- Este amplificador deve ser usado com baterias de 12V. Sempre verifique a tensão antes de
instalar.
- Nunca instale o amplificador em locais expostos a poeira, umidade e água. Preste atenção
para instalá-lo longe do tanque de combustível, linhas de combustível, fontes de calor e
outras partes do veículo.
- A instalação deste amplificador deve ser feita por profissional qualificado.
- Certifique-se de instalar um fusível de proteção ou um disjuntor próximo à bateria. Siga a
amperagem indicada aqui neste manual. O uso de fusível ou disjuntor incorreto pode resultar
em superaquecimento, fumaça, danos ao produto, ferimentos ou queimaduras.
- Evite passar os fios sobre ou através de bordas afiadas. Use ilhós de borracha ou plástico para
proteger quaisquer fios passados pela carroceria do veículo.
- As conexões de saída para alto-falantes podem ter níveis de tensão quando o amplificador
estiver operando. Certifique-se de que o amplificador esteja DESLIGADO antes de prosseguir
com qualquer conexão ou desconexão nestes terminais.
- Este amplificador deve ser instalado em um local firme com pelo menos 1” (25mm) de
espaço ao redor do dissipador para uma distribuição de calor adequada.
- Antes de fazer qualquer conexão ao amplificador, desconecte o terminal (-) negativo da
bateria.
- Quando em uso, a superfície externa do amplificador pode ficar quente. Evite tocar na área
do dissipador de calor e mantenha as crianças longe do amplificador.
- Se você quiser descartar este amplificador, não o jogue no lixo doméstico. Ele deve ser
coletado por um serviço de descarte de produtos eletrônicos usados para a reciclagem
adequada.
- Este amplificador pode produzir altos níveis de pressão sonora. Evite a exposição contínua a
níveis acima de 85dB para prevenir a perda permanente de audição.
No decorrer da leitura deste manual, fique atento aos símbolos de segurança.
Introdução
Parabéns pela compra de um produto Taramps.
Desenvolvido em moderno laboratório, com a mais alta tecnologia e profissionais altamente
qualificados.
Este manual explica todos os recursos, operações e orientações para solucionar dúvidas que
possam surgir em sua instalação. Reserve algum tempo para lê-lo atentamente e garantir
uma instalação adequada e o uso de todos os benefícios que este produto pode oferecer.
Caso haja dúvida mesmo depois da leitura deste manual, entre em contato com nosso
suporte técnico pelo número de telefone 18-3266-4050 ou pelo nosso site
www.taramps.com.br.
A Taramps reserva o direito de modicar o conteúdo deste manual sem aviso prévio e nem obrigatoriedade de
aplicar as modicações em unidades anteriormente produzidas.
Este símbolo como "Cuidado" tem como objetivo alertar o usuário sobre
instruções importantes. O não cumprimento das instruções pode resultar em
riscos ao usuário ou danos ao produto.
CUIDADO

CUIDADO O cooler e as aberturas de ventilação são responsáveis pelo resfriamento do
amplificador quando está em uso, por isto não poderá ser obstruído.

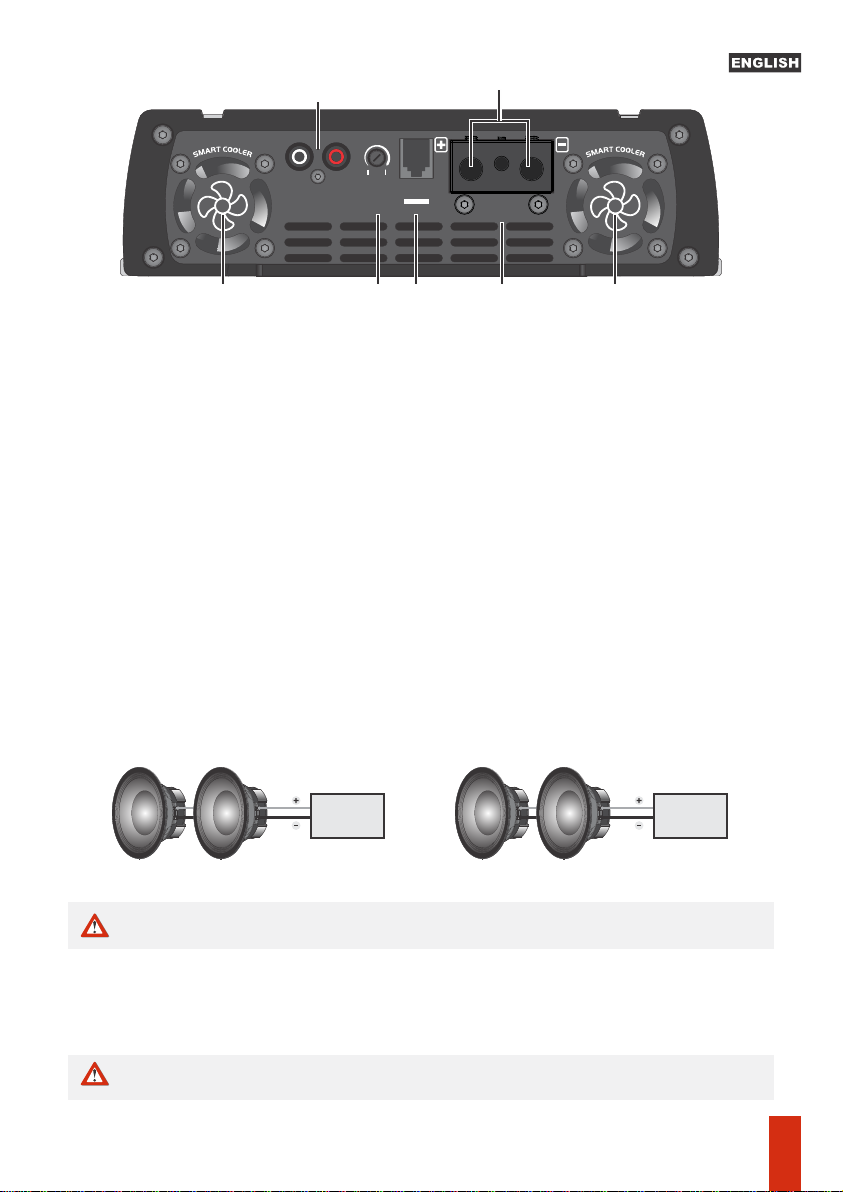

Funções, entradas e saídas
03
SPEAKER
REM
0.2
GAIN
LR4V
MONITOR
LEVEL
REMOTE
2
1
3 66 7
5
CUIDADO Devido a presença de voltagem nos terminais de saída quando o produto esta
ligado, evite o contato com os mesmos. Risco de choque elétrico.
4 - TERMINAL REMOTE: deve ser ligado a saída remote do CD/DVD Player por meio de um cabo de
0,75mm².
5 - SPEAKER: Saída (positivo e negativo) para a conexão dos transdutores (alto-falantes). Seguir a
polaridade indicada e a impedância mínima recomendada.
Veja os exemplos abaixo:
Para associações de alto falantes, a impedância a ser considerada é a impedância resultante.
6 - SMART COOLER: Este amplificador possui quatro coolers de ventilação interna. Controlado por um
sistema inteligente (Smart Cooler), o mesmo só funciona em velocidade máxima quando necessário,
garantindo maior vida útil do cooler e um funcionamento mais silencioso do seu amplificador. Para
perfeito funcionamento, o amplificador deve ser instalado em local seco e arejado, com espaço livre de
no mínimo 1" (25mm) de cada lado. A temperatura normal de trabalho deste amplificador é de 65° C.
1 - L / R: Entrada do sinal a ser amplificado. Conectar a mesma à saída RCA do CD / DVD Player, utilizando
cabo blindado de boa qualidade para evitar a captação de ruídos.
3 - MONITOR LEVEL REMOTE: Conexão para acessório que tem como função o controle do ganho e o
monitoramento do amplificador, onde todas as informações dos LEDs indicadores, como distorção
(CLIP/TEMP) e acionamento da proteção (PROT), serão mostradas simultaneamente.
2 - GAIN: Ajusta a sensibilidade de entrada do amplificador, o que permite um perfeito ajuste aos níveis
de sinal de saída de praticamente todos os modelos de CD/DVD Player do mercado. É possível ajustar de
4V (sensibilidade mínima) até 0,2V (sensibilidade máxima).
(Acessório não incluso).
4 OHMS 4 OHMS
Amplificador 2 OHMS
Impedância
resultante:
2 OHMS
2 OHMS 2 OHMS
Amplificador 1 OHM
Impedância
resultante:
1 OHM

Conector de alimentação
POWER
INPUT
1 122 33
04
Em casos de uso de barramento nos terminais, evitar o aperto com extensores na chave allen, pois torque
excessivo poderá causar a quebra do terminal.
2 - TERMINAL DE ALIMENTAÇÃO POSITIVO: Usar cabo 70mm² direto do terminal positivo da bateria
com fusível ou disjuntor (600A) o mais próximo possível da mesma.
1 - SMART COOLER: Este amplificador possui quatro coolers de ventilação interna. Controlado por um
sistema inteligente (Smart Cooler), o mesmo só funciona em velocidade máxima quando necessário,
garantindo maior vida útil do cooler e um funcionamento mais silencioso do seu amplificador. Para
perfeito funcionamento, o amplificador deve ser instalado em local seco e arejado, com espaço livre de
no mínimo 1" (25mm) de cada lado. A temperatura normal de trabalho deste amplificador é de 65° C.
Recomendamos que todo os cabos tenham as pontas estanhadas, para melhor contato elétrico.
3 - TERMINAL DE ALIMENTAÇÃO NEGATIVO: Deverá ser usado cabo de 70mm² o mais curto possível,
ligado ao polo negativo da bateria.
LEDs indicadores e sistemas de proteção
Indica que o amplificador está ligado.
LED amarelo piscando: Temperatura excessiva (Pode ser causada por obstruções dos
coolers internos, instalação inadequada ou em local mal ventilado).
Recomendamos não desligar o amplificador, para que o tempo de resfriamento
seja menor, através das ventilações dos coolers.
LED azul aceso contínuo:
Quando o amplificador chegar a temperatura de aproximadamente 80°C a proteção
térmica atua, o áudio é interrompido e o LED amarelo começará a piscar. O cooler ficará
ligado para resfriar os componentes rapidamente. Somente quando o amplificador
chegar a uma temperatura segura, o áudio é liberado e o amplificador voltará ao normal.
LED amarelo piscando de acordo com a música: Indica que o amplificador está
operando no limiar da distorção. Caso o led vermelho também piscar, indica distorção
excessiva.
LED vermelho aceso contínuo:
Foi detectado curto-circuito ou impedância inferior a suportada na saída.
LED vermelho pisca 2x:
LED vermelho pisca 3x:
Voltagem de alimentação superior a 16,5V.
Voltagem de alimentação inferior a 9V.
CUIDADO O cooler e as aberturas de ventilação são responsáveis pelo resfriamento do
amplificador quando está em uso, por isto não poderá ser obstruído.
CUIDADO Antes de efetuar qualquer ligação nos terminais de alimentação, certifique de que o (-)
negativo da bateria do veículo esteja desligado.

05
OBS: Em caso de drivers e tweeters é indispensável a instalação de filtro passivo nos terminais
positivo dos mesmos (Consulte manual do fabricante).
Instalação
Cabo de alimentação positivo / negativo_________________________________2 x 70mm²
Bitolas dos cabos de saída ________________________________________________10mm²
Bitola do cabo remote _________________________________________________0,75mm²
Fusível ou disjuntor de proteção____________________________________________600A
Calculado considerando um comprimento máximo de 4m. Distância maiores que esta, será
preciso aumentar as bitolas dos cabos.
Bitola de fiação e fusível recomendados
CUIDADO Qualquer ligação nos conectores de alimentação, entrada ou saída deverá ser
feita somente com o amplificador desligado.
CUIDADO O uso de fiação com bitola inferior ao recomendado causa perda de potência e
sobreaquecimento da fiação.
Observe a polaridade, nunca inverta os cabos de alimentação, sob risco de danos ao amplificador.
É obrigatório a instalação de fusíveis ou disjuntores de proteção o mais próximo da(s) bateria(s).

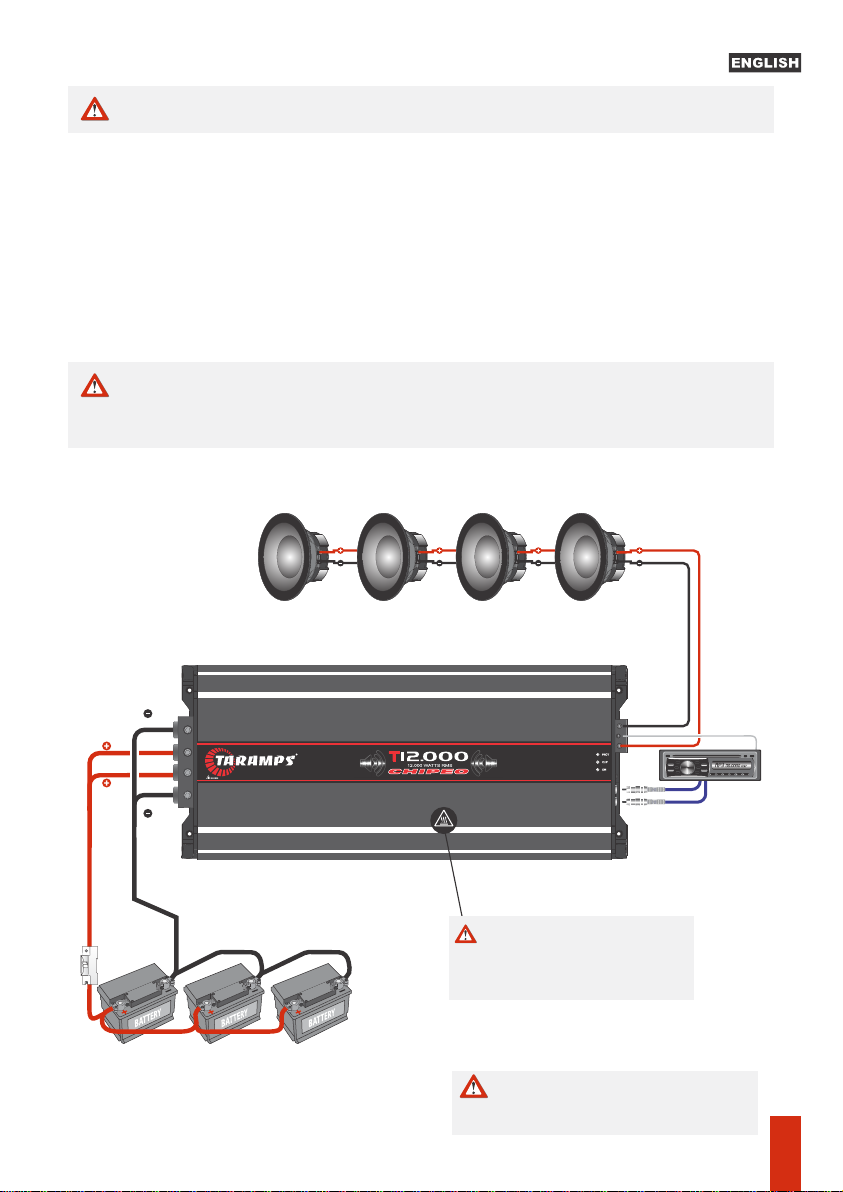

Exemplos de conexões na entrada de alimentação:
Obs: Capacidade mínima requerida do banco de baterias: 600A
70mm² (2/0 AWG) 70mm² (2/0 AWG)
12V
GND
GND
12V
DISJUNTOR
*Imagens Ilustrativas
10mm² (7 AWG)
10mm² (7 AWG)
Cabo Remote
0,75mm²
CD/DVD
Player
Cabos RCA
Taramps
Este equipamento não é
adequado para uso em locais onde crianças
podem estar presentes.
CUIDADO
CUIDADO
Temperatura normal de trabalho é de 65° C.
Por isto evite o contato nesta superfície
quando o amplificador estiver em uso.
To d a s u p e r f í c i e e m
alumínio do amplificador,
serve como dissipador de calor.

06
2 OHMS:
Resposta de Frequência:
Número de Canais:
Potência Nominal @12,6VDC
Consumo em Repouso:
4 OHMS:
Sistema de Proteção:
Consumo Musical @12,6VDC:
1 OHM:
1 OHM:
4 OHMS:
2 OHMS:
Potência Nominal @13,8VDC
1 OHM:
4 OHMS:
Impedância Mínima de Saída:
Relação Sinal-Ruído :
Potência Nominal @14,4VDC
Eciência:
Sensibilidade de Entrada:
Tensão de Alimentação Máxima:
2 OHMS:
Impedância de Entrada:
Tensão de Alimentação Mínima:
Dimensões (L x A x P):
Consumo na Potência Nominal:
Peso:
Características técnicas
7626W RMS 12300W RMS
8060W RMS 13000W RMS
13300W RMS ---------------
13000W RMS ---------------
01
12300W RMS ---------------
--------------- 8060W RMS
5Hz ~ 5KHz (-3dB)**
1 Ohm 2 Ohms
--------------- 7626W RMS
7980W RMS 13300W RMS
--------------- 7980W RMS
220mV ~ 4V Rms
81% 86%
10K Ohms
Curto na Saída, curto na saída em relação ao GND, proteção de
baixa impedância, proteção de tensão alta/baixa e proteção
térmica.
9VDC
>90dB
17VDC
5,60A 5,60A
228 x 64 x 532mm
1176A 1108A
588A 554A
7,60Kg
Para maiores informações ou dúvidas acesse nosso site ou
entre em contato com o suporte da TARAMPS.
**Resposta em frequência medida no dobro da impedância.
Os valores citados são típicos e podem sofrer pequenas
variações devido a tolerância de componentes ou do
processo de fabricação.
*Potência nominal com sinal senoidal de 60Hz a e THD <= 1%
na saída, utilizando carga resistiva na impedância mínima,
medida com analisador de áudio Audio Precision APx525 ou
equipamento com performance e precisão equivalente,
com o produto a uma temperatura máxima de 50°C e
voltagem de alimentação a 12,6V.
5 10 20 50 100 200 500 1k 2k 5k 10k
-2
-1
0
-1
-2
-3
4
5
6
f =5K
c
-3

Index
Term of warranty
Technical assistance
For international support, check on our website:
www.taramps.com.br/en/rede-de-assistencias-tecnicas or contact direct the factory support:
E-mail: [e-mail]
Phones: [phone] / [phone]
07
This warranty excludes:
•Tamper or torn warranty seal;
TARAMPS, located on Abilio Daguano Street 274, Res. Manoel Martins – Alfredo Marcondes, SP - Brazil, ZIP
CODE 19180-000, guarantees this product against any defects on terms of project, making, assembling,
and/or with solidarity, due to project vices which cause it improper or inadequate to its original use within
12 months from the date of purchase. In case of defect during the warranty period, TARAMPS responsibility
is limited to the repairing or substitution of the device of its own making.
•Cases in which the product is not used in adequate conditions;
•Defects caused by accessories, modifications or features attached to the product;
•Warranty card is not properly filled or torn;
•Costs involving uninstallation, reinstallation of equipment as well as shipment to the factory;
•Damaged products by improper installation, water infiltration, violation by unauthorized individuals;
•The product with damage from falling, bumps or nature related problems (flooding, lightning, etc.);
•Damage of any kind, due to problems in the product, as well as losses caused by discontinued use of the
product.
09 • Functions, inputs & outputs
10 • Power supply connector
• Safety requirements
• LEDs indicators & protection systems
• Recommended wire gauge & fuse
12 • Technical features
• Safety
• Technical assistance
07 • Term of warranty
08 • Introduction
11 • Installation

08
Safety requirements
Introduction
Taramps reserves the right to modify the contents of this document at any time without prior notice and does
not have the obligation to apply the changes in units which were previously produced.
This manual covers all features, operations and instructions to solve any doubt that may arise
during the installation. Please take some time to read it carefully in order to ensure the proper
installation and the use of all benefits that this product can offer.
It was developed in a modern laboratory and with the latest technology.
Congratulations on your purchase of a Taramps product.
For questions, please call [phone], e-mail [email protected]om.br or visit
www.taramps.com.br.
- Never install the amplifier in places exposed to dust, humidity and water. Pay attention to
install it far from fuel tank, fuel lines, heat sources and other parts of vehicle.
- This amplifier must be installed in a firm place with at least 1” space around the heatsink for
proper heat spreading.
- When in use, the external surface of may amplifier becomes hot. Avoid touching the heatsink
area and keep childrens far from the amplifier.
- The installation of this amplifier must be done by a qualified professional.
- If you want to dispose this amplifier, don't throw it on domestic waste. It must be collected by
an used electronic product disposal service for proper recycling.
- Before make any connection to amplifier, disconnect the battery negative terminal.
- Be sure to install protection fuse or a circuit braker near to battery. Follow the ampere rating
as indicated here in this manual. Use of improper fuse or circuit breaker could result in
overheat, smoke, damage to product, injury or burns.
- Avoid running wires over or through sharp edges. Use rubber or plastic grommets to protect
any wires routed through car's body.
- Wear safety glasses, insulated gloves and correct tools for installing this product.
- Output connections for speakers may have voltage levels when the amplifier is operating.
Make sure that the amplifier is turned OFF before proceed any connection or disconnection in
this terminals.
- This amplifier may produce high sound pressure levels. Avoid continuous exposure to levels
over 85dB to prevent permanent hearing loss.
To ensure proper use, please read through this manual before using the amplifier. It is
specially important that you know the CAUTIONS contained here.
- This amplifier is for use with 12V batteries. Always check the voltage before installing.
As you read this manual, pay attention to the safety symbols.
This symbol with “CAUTION” is intended to alert the user to the presence of
important instructions. Failure to heed the instructions will result in risk of
injury to user or product damage.
Safety
CAUTION

Functions, inputs & outputs
1 - L/R: Inputs of signals to be amplified. Connect these signals to RCA outputs of Head Unit ,
using good quality shielded cables to avoid noise influence.
2 - GAIN: Adjusts the input sensitivity of the amplifier, allowing a perfect adjustment to the
output signal levels of various head units models on the market. It is possible to adjust from 4V
(minimum sensitivity) to 0.2V (maximum sensitivity).
3 - MONITOR LEVEL REMOTE: Connection to an accessory, which function is to control
the gain and monitor the amplifier where all information from the indicator LEDs, such as
distortion (CLIP/TEMP) and protection actuation (PROT), will be displayed simultaneously.
(Accessory not included).
4 - REMOTE TERMINAL: The remote Head Unit output must be connected by a 0,75mm²
(18 AWG) cable.
To combine speakers, the resulting impedance must be taken into consideration.
See the examples below:
5 - SPEAKER: Output (positive and negative) to transducers connection (speakers). Follow
the polarity described and the minimum impedance recommended.
The usually working temperature of amplifier is 65°C.
6 - FANS: This amplifier has four internal ventilation fans. For perfect functioning, the
amplifier must be installed in a cool and aired place with at least 1” (25mm) space around the
heatsink for proper heat spreading.
4 OHMS 4 OHMS
Resulting
impedance:
2 OHMS
Amplifier 2 OHMS
2 OHMS 2 OHMS
Resulting
impedance:
1 OHM
Amplifier 1 OHM
09
Due to the presence of voltage at the output terminals when the product is turned on,
avoid contact with them. Risk of electric shock.
CAUTION
SPEAKER
REM
0.2
GAIN
LR4V
MONITOR
LEVEL
REMOTE
2
1
3 66 7
5
The fan and ventilation openings are responsible for cooling the amplifier when it is in
use, so it cannot be obstructed.
CAUTION

Power supply connector
1 - FANS: This amplifier has four internal ventilation fans. For perfect functioning, the amplifier
must be installed in a cool and aired place with at least 1” (25mm) space around the heatsink for
proper heat spreading.
3 - NEGATIVE POWER SUPPLY TERMINAL: A 2/0 AWG (70mm²) cable as short as possible must
be used, connected to the negative battery pole.
The usually working temperature of amplifier is 65°C.
In case of power bus bar using, avoid tightening with extenders on the allen wrench, as excessive
torque may break the the terminal.
2 - POSITIVE POWER SUPPLY TERMINAL: Use a 2/0 AWG (70mm²) cable directly from the
positive battery terminal with fuse (250A), as close as possible from the battery.
It is recommended that all cables must have tinned ends to improve electrical contact.
10
The fan and ventilation openings are responsible for cooling the amplifier when it is in
use, so it cannot be obstructed.
CAUTION
CAUTION Before making any connections to the power terminals, make sure that the negative (-)
of the vehicle battery is disconnected.
We recommend don’t turn off the amplifier, so that the cooling time will be shorter,
through the ventilation of fans.
When the amplifier reaches the temperature of approximately 80°C (176°F), the thermal
protection starts working, the audio is interrupted and the yellow LED will start flashing.
The fans will be functioning, in order to cool down the components quickly. Only when
the amplifier reaches a safe temperature level, the audio is released and the amplifier
gets back to its normal functioning.
Indicates that the amplifier is turned on.
Flashing yellow LED: Excessive temperature (May be caused by obstruction of the
internal fans, improper installation or poorly ventilated location).
Red LED steady on:
Short-circuit or impedance lower than that supported at output.
Supply voltage less than 9V.
RED LED flashes 2x:
RED LED flashes 3x:
Blinking yellow LED according to music: Indicates that the amplifier is operating at the
threshold of distortion. If the red LED also blinks, it indicates excessive distortion.
Power supply voltage greater than 16V.
Blue LED steady on:
LEDS indicators & protection systems
POWER
INPUT
1 122 33

11
Calculated considering a maximum length of 4m. Distance greater than this, you will need to
increase the cable gauges.
Remote cable _________________________________________________________ 18 AWG
Output cables wire gauge________________________________________________7 AWG
Protection fuse or circuit breaker____________________________________________600A
Positive / negative power supply cable __________________________________2 x 2/0 AWG
Installation
Recommended wire gauge & fuse
CAUTION: All connections to power supply, input and output connectors must
be carried out only with amplifier off.
CAUTION
It is compulsory to install a protection fuses or circuit breakers as close as possible from batteries.
Check polarity and never reverse power supply cables due to the risk of damage to the amplifier.
Using wire gauges below the recommendation will result in power loss and
overheating of wiring.
CAUTION
70mm² (2/0 AWG) 70mm² (2/0 AWG)
12V
GND
GND
12V
CIRCUIT BR AKE
10mm² (7 AWG)
10mm² (7 AWG)
Note: In case of compression drivers and tweeters you must install a passive filter in the positive
terminal of the same ones (Consult transducer’s manufacturer manual).
Examples of connections in the power supply input.
Note: Required battery bank capacity: At least 600Ah
*Illustrative Images
Remote Cable
18AWG
Head Unit
RCA Cable
Taramps
CAUTION The entire aluminum
surface of the amplifier
serves as a heat sink. Therefore, avoid
contact with this surface when the
amplifier is in use.
This equipment is not
suitable for use in places where children may
be present.
CAUTION

Technical features
12
*Rated power with 60Hz sinusoidal signal and THD <= 1%,
with resistive loads, measured with Audio Precision APx525
audio analyzer or equivalent and the product at lower than
50°C case temperature and 12.6V supply voltage.
For further informations or questions, visit our website or
contact TARAMPS support.
The values as above are typical and may vary, due to
electronic components tolerance or manufacturing process.
**Frequency response measured at dobre the impedance.
Weigth:
Minimum Supply Voltage:
Input Impedance:
Output Power @14.4VDC
Signal- to-noise Ratio:
Idle Consumption:
2 OHMS:
Frequency Response :
Efficiency:
4 OHMS:
Input Sensitivity:
Rated Power Consumption:
1 OHM:
Maximum Supply Voltage:
4 OHMS:
Musical Consumption @12.6VDC:
Dimensions (W x H x L):
Protection System:
Number of Channels:
Output Power @12.6VDC
2 OHMS:
4 OHMS:
Output Power @13.8VDC
1 OHM:
2 OHMS:
Minimum Output Impedance:
1 OHM:
12300W RMS ---------------
1 Ohm 2 Ohms
01
7626W RMS 12300W RMS
13000W RMS ---------------
8060W RMS 13000W RMS
--------------- 8060W RMS
7980W RMS 13300W RMS
13300W RMS ---------------
--------------- 7980W RMS
220mV ~ 4V Rms
>90dB
5Hz ~ 5KHz (-3dB)**
--------------- 7626W RMS
17VDC
10K Ohms
Low impedance at output, High/Low supply voltage and
Thermal protection
9VDC
81% 86%
Short-Circuit to Output, Short on output compared to GND,
228 x 64 x 532mm (8.98" x 2.52" x 20.94")
588A 554A
1176A 1108A
7.60Kg (16.72lb)
5.60A 5.60A
5 10 20 50 100 200 500 1k 2k 5k 10k
-2
-1
0
-1
-2
-3
4
5
6
f =5K
c
-3

Fabricado por / Manufactured by:
TARAMPS ELECTRONICS LTDA
CNPJ / TAX ID: 11.273.485/0001-03
R. João Silvério, 121 • Res. Manoel Martins
Alfredo Marcondes - SP
Indústria Brasileira - Made in Brazil
MN_018786_R00
