Targa TAG-1900 User manual

LD ST LOC
TAG-1900
INSTRUCTION MANUAL
Car Stereo CD/CD-R/CD-RW Player with
PLL AM/FM Stereo Radio
Detachable Front Panel System

E-1

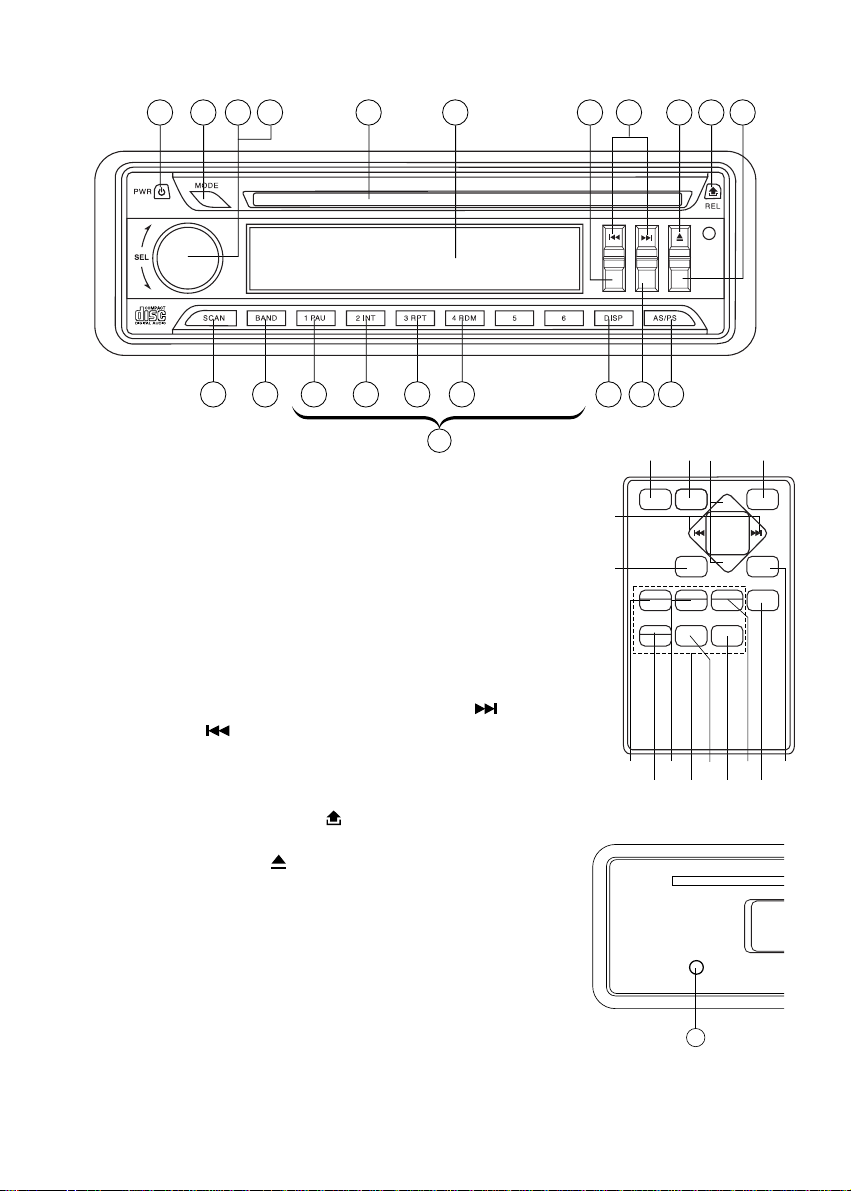

LOCATIONS OF CONTROLS
1. POWER ON/OFF
2. FUNCTION SELECT BUTTON: BASS/TREBLE/BALANCE/
FADER/AUDIO DSP/ESP/BEEP/SEEK/VOL LAST (SEL)
3. VOL UP/VOL DOWN FOR BASS/TREBLE/BALANCE/FADER
4. PRESET STATIONS (1,2,3,4,5,6)
5. STEREO/MONO BUTTON (ST)
6. LOUDNESS BUTTON (LD)
7. LOCAL/DISTANT SELECT (LOC)
8. DISPLAY BUTTON (DISP)
9. MODE BUTTON (MODE)
10. BAND BUTTON (BAND)
11. AUTOMATIC OR MANUAL TUNING (FREQ UP OR
FREQ DOWN ) / CD TRACK/SEARCH BUTTON
12. AUTO SEEK SEARCH TUNING (AS/PS)
13. ‘SCAN’ AUTOMATIC TUNING CONTROL (SCN)
14. LCD DISPLAY
15. PANEL RELEASE BUTTON ( )
16. CD SLOT
17. CD EJECT BUTTON ( )
18. PAUSE BUTTON
19. INTRO BUTTON (Preview all Tracks)
20. REPEAT BUTTON 'RPT'
21. RANDOM BUTTON 'RDM'
22. RESET BUTTON
22
RESET
14 6 15 717111 9 2 163
8212019181013 125
4
(1-6)
LD ST LOC
1
11
10
4
2 93
232022 21
18 19 12 8
(1-6)
POWER
2
INT
3
RPT
1
PAUSE
MODE
DISP
5 64
RDM
AS/PS
BAND
SEL VOL
VOL
TUNE/SEEK

E-2
B
A
INSTALLATION
PRECAUTIONS
• Choose the mounting location carefully so that the unit will not interfere with the normal
driving functions of the driver.
• Avoid installing the unit where it would be subject to high temperatures, such as from direct
sunlight or hot air from the heater, or where it would be subject to dust, dirt or excessive
vibration.
• Use only the supplied mounting hardware for a safe and secure installation.
• Be sure to remove the front panel before installing the unit.
Mounting angle adjustment
Adjust the mounting angle to less than 20°.
MOUNTING EXAMPLE
Installation in the dashboard
Note: Keep the release key in the safe place as you may need it in future to remove the unit
from the car.
Detaching and attaching the front panel
The front panel of this unit can be detached in order to prevent the unit from being stolen.
DETACHING THE FRONT PANEL
Before detaching the front panel, be sure to press the PWR button
OFF first.
Pull out the panel towards you in order to detach completely the
panel from the main unit.
Refer to instruction.
ATTACHING THE FRONT PANEL
Make sure the front panel is the right way up when attaching it to the unit as it cannot be
attached upside down. Bring side B of panel to side A of main unit.
Insert the panel in and push until it clicks.
Panel is attached.
Notes:
• Do not press the front panel hard against the unit when attaching it. It can be easily attached
by pressing it lightly against the unit.
• When you carry the front panel with you, put it in the supplied front panel case.
• Do not press hard or give excessive pressure to the display window of the front panel when
attaching it to the unit.
2
182mm
53mm
3
4
TAP
1
2
13
Bend these
claws, if necessary
Release screw and
bracket

E-3
TO SUPPORT THE UNIT
ISO CONNECTOR
RCA Jack Line Out : Red (right) White (left)
RCA Jack Line In : Red (right) White (left)
CONNECTOR A
1.
2.
3.
4. MEMORY +12V
5. AUTO ANTENNA OUTPUT
6.
7. +12V (TO IGNITION KEY)
8. GROUND
Note: (connector A no. 7) must be connected by car ignition key in order to avoid that car
battery becomes weak when the car will be not used for long period.
CONNECTOR B
1. REAR RIGHT SPEAKER (+)
2. REAR RIGHT SPEAKER (-)
3. FRONT RIGHT SPEAKER (+)
4. FRONT RIGHT SPEAKER (-)
5. FRONT LEFT SPEAKER (+)
6. FRONT LEFT SPEAKER (-)
7. REAR LEFT SPEAKER (+)
8. REAR LEFT SPEAKER (-)
Maintenance
FUSE REPLACEMENT
If the fuse blows, check the power connection and replace the fuse. If the fuse blows again
after the replacement, there may be an internal malfunction. In this case, consult your nearest
repairing center.
Warning
Use the specified amperage fuse for each lead. Use of a higher amperage fuse may cause
serious damage.

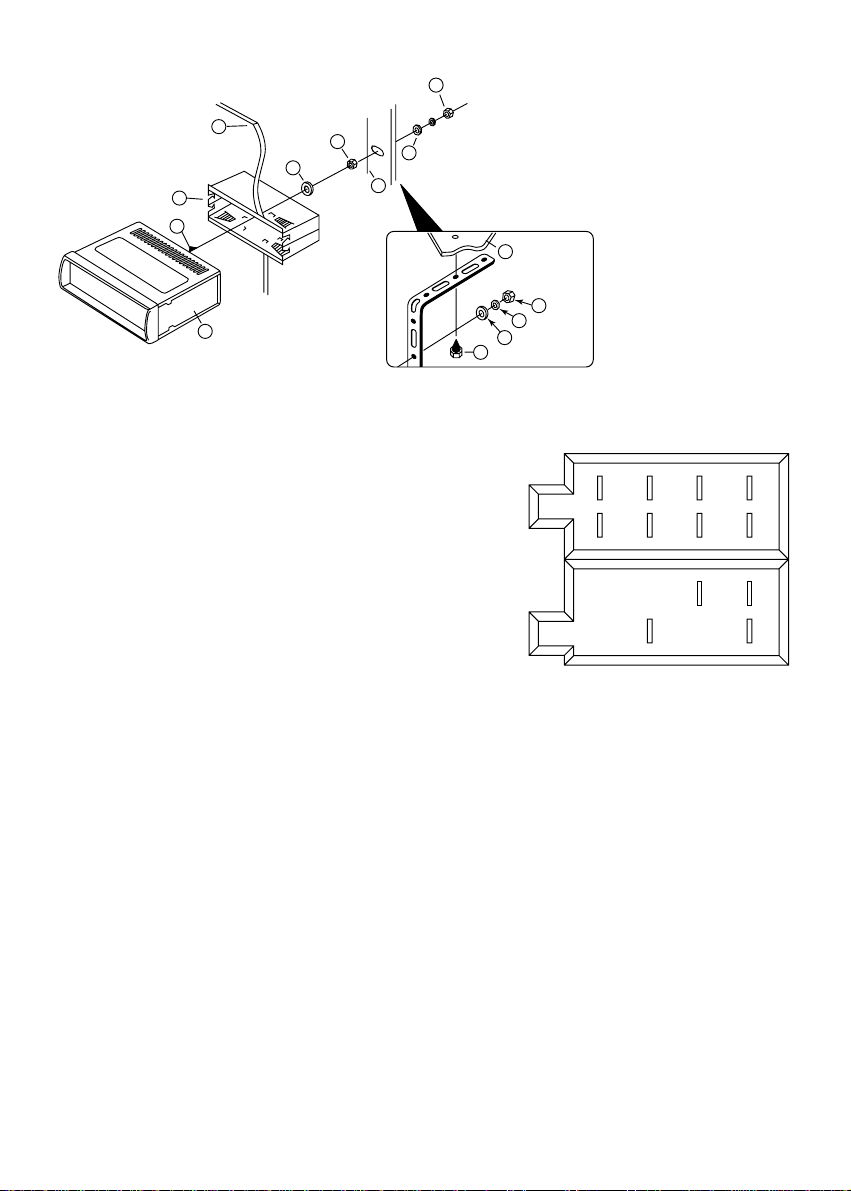

1. UNIT
2. RELEASE CASE
3. DASH BOARD
4. HEX NUT
5. LOCK WASHER
6. PLAIN WASHER
7. CAR BODY
8. REAR SUPPORT STRAP
9. TAPPING SCREW
10.M5 X 15 HEX BOLT
Dashboard
10
7
1
2
34
4
4
5
5
6
6
8
9
B1 3 5 7
2 4 6 8
5 7
4 8
A

E-4
OPERATING INSTRUCTIONS
1. POWER ON/OFF
Insert the front panel in the unit and push Power button in order to switch on the unit. Push button
newly in order to switch off the unit and push REL button (15) to release the front panel.
Note: Never release the front panel when the unit is on. Power remains on even when car
radio is off.
2. SELECT
3. VOLUME UP/DOWN
Turing the VOL knob to right or left (3) to control the VOLUME. To select other functions, press
the SEL (2) button shortly until the desired functions is shown on the display. Figure 1 shows
how control functions are selected using the SEL button.
Fig. 1 Selection of sound control functions
1. VOLUME 2. SELECT 3. BASS 4. TREBLE 5. BALANCE 6. FADER
These buttons can be used to adjust the BASS, TREBLE, BALANCE and FADER.
AUDIO DSP CONTROLS (2)
When press the SEL button for more than 2 seconds, it is activated as selecting mode of these
function.
DSP can be selected by turing the VOL knob to right or left (3)
POP M---ROCK M---CLASS---FLAT M---DSP OFF
ESP MODE (2)
When press the SEL button for more than 2 seconds, it is activated as 12 sec. or 45 sec. of
ESP mode can be selected.
BEEP MODE (2)
When press the SEL button for more than 2 seconds, it is activated as selecting mode of these
function.
BEEP ON: BEEP sound can hear from speaker when the buttons are pressed.
SEEK MODE (2)
When press the SEL button for more than 2 seconds, it is activated as selecting mode of these
function.
SEEK 1: When SEEK 1 mode is activated, AUTO SEEK SCAN is stopped when station is
detected even user still push SEEK button.
SEEK 2: Auto SEEK SCAN is not stopped even station is detected if user push SEEK button.
When release this SEEK button, then stop when station is detected.
1 3
24 25 26 22
DSP
SEL
2 sec.
POP M --- ROCK M --- CLASS --- FLAT M --- DSP OFF
VOL
ESP 12s. / 45s.DSP
SEL
2 sec.
SEL ESP
VOL
ON/OFFDSP
SEL
2 sec.
SEL BEEP
ESP SEL
VOL
ESP SEL
DSP
SEL SEEK
SEL
2 sec.
SEL BEEP SEEK1 / SEEK 2
VOL

E-5
VOL LAST/ADJUST (2)
When press the SEL button for more than 2 seconds, it is activated as selecting mode of these
function.
VOL LAST: The volume level which user adjust lately is selected whenever power is ON and OFF.
VOL ADJ: The initial volume level (user can adjust) is selected whenever power is ON and OFF
4. PRESET STATIONS (1,2,3,4,5,6)
(A) RADIO MODE:
1. Press BAND to select the desired band, FM1, FM2, FM3, AM1, AM2.
2. Tune in the desired station by using Automatic Tuning or Manual Tuning.
3. Keep the desired preset number buttons (4) pressed until the radio bleeps (2 seconds).
4. Repeat this step for each station.
TO RECALL A PRESET STATION
1. Press BND to select the desired band FM1, FM2, FM3, AM1, AM2.
2. Press the desired preset number button, shortly.
N.B. The previously memorized station will be eased when:
You enter a new station from the same band on the same number preset button.
(B) CD PLAYER MODE:
1. PAUSE 2. INTRO 3. REPEAT 4. RANDOM
5. STEREO/MONO Selector
When FM stations are weak and are disturbed, listening can be improved by selecting MONO.
Press the button once, reception will then be in MONO. Repress to go back to FM-stereo
mode, “ST” appears on the display.
6. LOUDNESS CONTROL
Press this button to operate. The bass and treble response will be boosted. Push this button
again to return the player to its normal operation. This function is useful when listening at low
levels. The loudness control will boost the bass and treble response thus giving a more lively
performance.
While this function is operating, the display shows “LOUD”.
7. LOCAL/DISTANT Button
Press this button to select “Local” position in areas with strong signals to let radio stop at only
strong stations during manual tuning (LOC appears). Press to Distant position in areas with
weak signals to listen to all stations.
8. DISPLAY (DISP)
Press this button to show time.
To set the clock:
Press DISP and keep pressed until display blinks. Set the hours with
VOL
. Set the minutes
with the
VOL
.
9. MODE BUTTON (MODE)
By pressing this key, user can select.
RADIO mode, CD PLAYER or AUX IN mode.
10. BAND BUTTON (BAND)
Each band is toggled cyclically by pressing this key FM1---FM2---FM3---AM1---AM2.
11. AUTOMATIC OR MANUAL TUNING (FREQ UP OR FREQ DOWN )
(A) RADIO MODE
When pressed short, these keys are operated as MANUAL tuning mode.
When pressed longer than 1 sec., they are operated as SEEK tuning mode.
VOL LAST /
VOL ADJ
ESP SEL
DSP
SEL SEEK
SEL VOL LAST
SEL
2 sec.
SEL BEEP
VOL

E-6
(B) CD PLAYER MODE
When pressed short, they are operated as TRACK UP or TRACK DOWN mode.
When pressed longer than 1 sec., they are operated as CUE or REVIEW mode.
12. AUTO SEEK SEARCH TUNING (AS/PS)
By pressing shortly, the radio searches for each preset station.
When field strength level is bigger than the threshold level of stop level, the radio is holding at
that preset number for 5 sec. with releasing mute, and than searches again.
By pressing longer than 1 sec, and then 6 strongest stations are preset to the corresponding
preset number. When AS operation is finished, the radio executes the preset scan.
13. ‘SCAN’ AUTOMATIC TUNING CONTROL (SCN)
This key is operated as RADIO SCAN
The operation is similar as normal search but different thing is holding 5 seconds on every
station detected in RADIO SCAN mode.
14. LCD DISPLAY
The Liquid Crystal Display will display the current state of the unit.

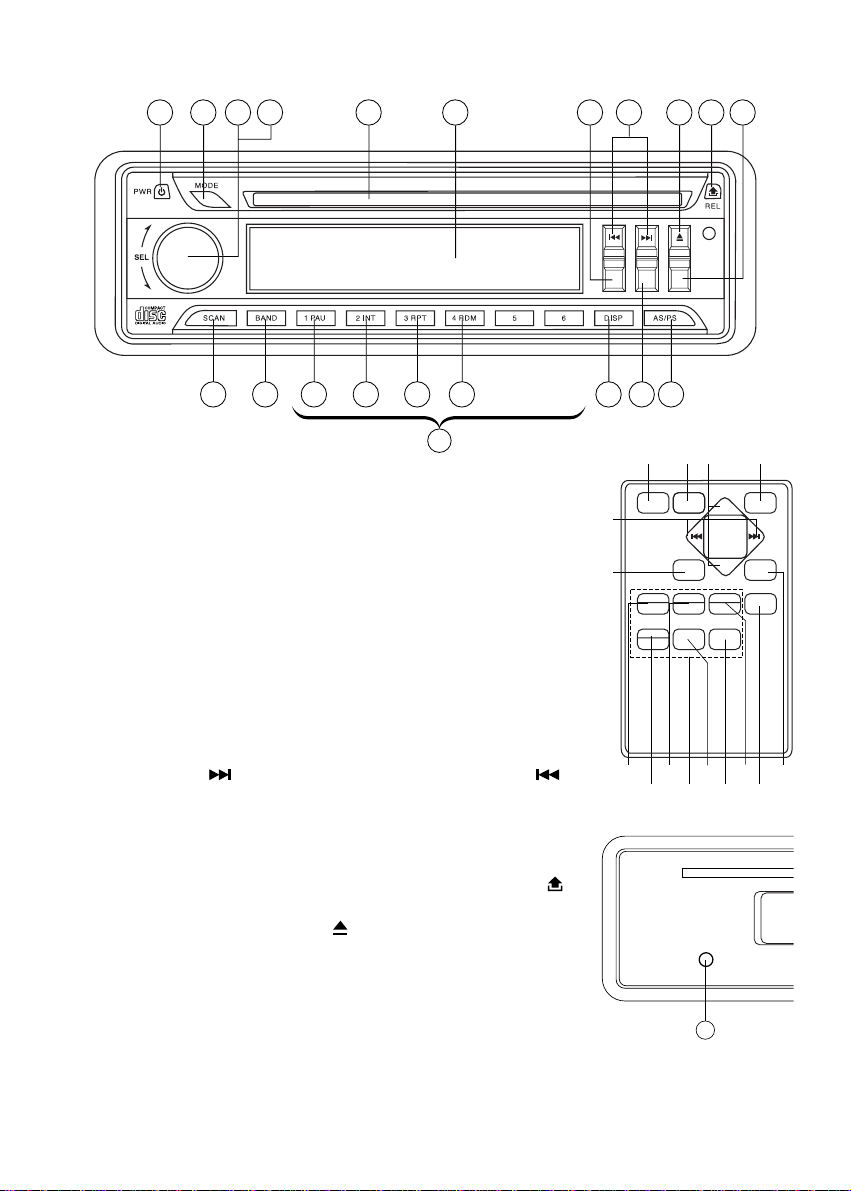

CD CONTROL LOCATION OF PARTS
11. TRACK/SEARCH BUTTON
FORWARD AND REVERSE TRACK SEARCH (or changing songs)
Press the SKIP button ( or ) during play to go to the desired track(song).
....REVERSE ....FORWARD
Press and hold the SKIP button ( or ) during play to scan the disc at high speed. When
the desired music section of the disc is found, release the button. Normal play will resume.
16. CD SLOT
17. CD EJECT BUTTON
Press the EJECT button to remove the CD.
18. PAUSE BUTTON
During “PLAY”, press (18) ‘PAU’ button to “PAUSE”. Press it again to resume play.
19. INTRO BUTTON (Preview all Tracks)
When this button is pressed, ‘INT ON’ indication is displayed and the first several seconds of
each track of the disc are played. Press again to stop intro and listen to track.
20. REPEAT BUTTON 'RPT'
When this button is pressed, ‘RPT’ indication is displayed and play of the selected track will be
continually repeated until the Track repeat mode is cancelled by pressing ‘RPT’ button again.
21. RANDOM BUTTON 'RDM'
When this button is pressed, ‘RDM’ indication is displayed and each track of the disc are
played in random instead of normal progression. To cancel RANDOM mode, press ‘RDM’
button (21) again.
• RESET
Reset button (22) is placed on the housing.
The reset button is to be activated for the following reason:
• Initial installation of the unit when all wiring is completed.
• All the function button do not operate.
• Error symbol on the display.

E-7
SPECIFICATIONS
CD PLAYER SECTION
Signal to Noise Ratio > 100 dB
Channel Separation > 60 dB (1kHz)
Frequency Response 20Hz - 20 kHz
TUNER (FM)
Frequency range 87.5-108 MHz
Sensitivity 2.8 µV
Stereo separation 30 dB
Signal to noise ratio 50 dB
Channel step 100 kHz
Intermediate frequency 10.7 MHz
TUNER (AM)
Frequency range 530-1620 kHz
Sensitivity 32dB at S/N 20dB
I.F. Frequency 450 kHz
Image Rejection 50 dB
LINE-OUT
Output 1000 mV
Impedance 10 kOhm
GENERAL
Power Supply 12V DC (10.8-15.6V allowable)
Speaker impedance 4 or 8 ohm
Output power 50W x 4CH
Note: Specifications and the design are subject to possible modification without notice due to
improvement.

LD ST LOC
TAG-1900
MANUAL DE INSTRUCCIONES
Reproductor estéreo de CD/CD-R/CD-RW
para automóvil con
Radio estéreo AM/FM PLL
Sistema de panel frontal desmontable

SP-1
Ubicación de Controles
1 ENCENDIDO/ APAGADO
2 BOTÓN SELECTOR DE FUNCIÓN: GRAVES/ AGUDOS/
BALANCE/ FADER/ AUDIO DSP/ ESP/ BEEP/ BÚSQUEDA/
VOL LAST (SEL)
3 CONTROL DE VOLUMEN PARA GRAVES / AGUDOS /
BALANCE / FADER
4 ESTACIONES PRE-PROGRAMABLES. (1, 2, 3, 4, 5, 6)
5 BOTÓN ESTÉREO/ MONO (ST)
6 INTENSIDAD DE SONIDOS (LD)
7 SELECTOR DE ESTACIONES LOCAL/ DISTANTE (LOC)
8 BOTÓN DISPLAY (DISP)
9 SELECTOR DE MODO (MODE)
10 SELECTOR DE BANDA (BAND)
11 SINTONIZADOR AUTOMÁTICO O MANUAL (AUMENTO DE
FRECUENCIA O DISMINUCIÓN DE FRECUENCIA )
BOTÓN BÚSQUEDA / PISTA CD
12 SINTONIZADOR DE BÚSQUEDA AUTOMÁTICA (AS/ PS)
13 CONTROL DE SINTONIZACIÓN AUTOMÁTICA “SCAN” (SCN)
14 DISPLAY LCD.
15 BOTÓN “RELEASE” (para liberar el panel desmontable) ( )
16 RANURA PARA CD
17 BOTÓN EXPULSOR DE CD ( )
18 BOTÓN DE PAUSA
19 BOTÓN INTRO (REPRODUCE LOS PRIMEROS SEGUNDOS
DE CADA PISTA)
20 BOTÓN REPETIR “RPT”
21 BOTÓN RANDOM “RDM” (Al AZAR)
22 BOTÓN RESET
22
RESET
14 6 15 717111 9 2 163
8212019181013 125
4
(1-6)
LD ST LOC
1
11
10
4
2 93
232022 21
18 19 12 8
(1-6)
POWER
2
INT
3
RPT
1
PAUSE
MODE
DISP
5 64
RDM
AS/PS
BAND
SEL VOL
VOL
TUNE/SEEK

SP-2
B
A
INSTALACIÓN
PRECAUCIONES
• Elija el lugar donde se va a instalar el equipo cuidadosamente para que la unidad no
interfiera con las funciones de operación normales.
• Evite instalar la unidad donde se encuentre sujeta a altas temperaturas tales como luz
directa del sol o aire caliente proveniente de estufas, o donde haya polvo, suciedad o
vibraciones excesivas.
• Para una instalación segura utilice únicamente el equipo y accesorios suministrados.
• Asegúrese de remover el panel frontal antes de instalar la unidad.
Ajuste del ángulo de montaje
Ajuste el ángulo de montaje a menos de 20°.
EJEMPLO DE MONTAJE
Instalación en el tablero
Nota: Mantenga la tecla “Release” en un lugar seguro ya que será necesaria en el futuro para
remover la unidad del automóvil.
Desmontaje y montaje del panel frontal
El panel frontal puede ser extraído para evitar que la unidad sea robada.
DESMONTAJE DEL PANEL FRONTAL
Antes de desmontar el panel frontal, asegúrese de presionar
primero el botón de apagado. (PWR OFF)
Retire hacia usted el panel para extraerlo por completo de la unidad.
Refiérase a las instrucciones.
MONTAJE DEL PANEL FRONTAL
Al montar el panel frontal asegúrese de que se encuentre la parte
derecha hacia arriba ya que no puede montarse de arriba hacia abajo. Traiga el lado B del
panel hacia el lado A de la unidad principal.
Inserte el panel y empuje hasta oír un sonido “Clic”.
De esta manera el panel queda montado.
Notas:
• No presione el panel frontal fuertemente contra la unidad al montarlo. Puede insertarse
fácilmente presionándolo suavemente contra la unidad.
• Cuando lleve el panel frontal junto con usted, guárdelo en la caja provista para ese fin.
• No presione fuerte o excesivamente el display del panel frontal cuando lo fije a la unidad.
2
182mm
53mm
3
4
TAP
1
2
13
Doble ls aletas
próximas al borde interno
Retire los tornillos
de transporte

SP-3
SOPORTE DE LA UNIDAD
CONECTOR ISO
Salida de Conector RCA:
Rojo (derecha) Blanco (izquierda)
Entrada de conector RCA:
Rojo (derecha) Blanco (Izquierda)
CONECTOR A
1.
2.
3.
4. MEMORIA + 12 V
5. SALIDA PARA ANTENA.
6.
7. +12V (PARA LLAVE DE ENCENDIDO)
8. TIERRA
Nota: El conector A N°7 debe conectarse por la llave de encendido para evitar que la batería
del automóvil se debilite al no ser utilizado por un período prolongado.
CONECTOR B
1. PARLANTE TRASERO DERECHO (+)
2. PARLANTE TRASERO DERECHO (-)
3. PARLANTE FRONTAL DERECHO (+)
4. PARLANTE FRONTAL DERECHO (-)
5. PARLANTE FRONTAL IZQUIERDO (+)
6. PARLANTE FRONTAL IZQUIERDO (-)
7. PARLANTE TRASERO IZQUIERDO (+)
8. PARLANTE TRASERO IZQUIERDO (-)
Mantenimiento
CAMBIO DE FUSIBLES
Si se quema el fusible, verifique la conexión de encendido y reemplace el fusible. Si el fusible
se quema nuevamente luego del cambio, puede haber un mal funcionamiento interno. En ese
caso, consulte al servicio técnico más cercano.
Atención
Utilice el fusible con el amperaje adecuado para cada cable. Utilizar un fusible de mayor
amperaje puede provocar serios daños.
10
7
1
2
34
4
4
5
5
6
6
8
9
B1 3 5 7
2 4 6 8
5 7
4 8
A
1. Unidad
2. Compartimiento de extracción
3. Tablero
4. Tuerca
5. Arandela de fijación
6. Arandela plana
7. Cuerpo del automóvil
8. Correa trasera de soporte
9. Tornillo
10. Perno M5 X 15

SP-4
INSTRUCCIONES DE OPERACIÓN
1. ENCENDIDO/ APAGADO
Inserte el panel frontal en la unidad y presione el botón de encendido para encender la unidad.
Presione el botón nuevamente para apagar la unidad y presione el botón REL (15) para extraer
el panel frontal.
Nota: Nunca extraiga el panel frontal cuando la unidad esté encendida. La potencia permanece
aún cuando la radio del automóvil esté apagada.
2. SELECTOR
3. CONTROL DE VOLUMEN
Gire la llave VOL hacia la derecha o izquierda (3) para ajustar el VOLUMEN. Para seleccionar otras
funciones, presione el botón SEL (2) hasta que se muestren en el display las funciones deseadas.
La figura 1 muestra cómo se seleccionan las funciones de control utilizando el botón SEL.
Fig. 1 Selección de las funciones audio
1. VOL 2. SEL 3. BAS 4. TRE 5. BAL 6. FAD
Estos botones pueden utilizarse para ajustar GRAVE, AGUDO, BALANCE y FADER.
CONTROLES AUDIO DSP (2)
Al presionar el botón SEL por más de 2 segundos, se activa como modo selector de estas funciones.
Se puede seleccionar DSP girando la perilla VOL hacia la derecha o izquierda (3)
POP M---ROCK M---CLASS--- FLAT M—DSP OFF
MODALIDAD ESP (2) (Anti-CHOQUE)
Cuando pulsa la tecla SEL para más de 2 segundos, se activa como modalidad ESP (anti-choque)
de12 seg. o 45 seg.
MODO BEEP (2)
Cuando presione el botón SEL por más de 2 segundos, se activará como modo selector de esta
función.
BEEP ENCENDIDO: Se puede escuchar por el parlante un sonido BEEP cuando se presionan
estos botones.
MODO BÚSQUEDA (SEEK) (2)
Cuando presione el botón SEL por más de dos segundos, se activará como modo selector de esta
función.
SEEK 1: Cuando se activa el modo de búsqueda 1, la búsqueda automática (AUTO SEEK SCAN)
se detiene al detectar una estación aún cuando el usuario continúe presionando el botón SEEK.
SEEK 2: La búsqueda (SEEK SCAN) no se detiene aún cuando se detecte una estación si el
usuario presiona el botón SEEK. Después de soltar este botón de búsqueda (SEEK), la búsqueda
se detiene cuando se encuentra una estación.
ÚLTIMO/ AJUSTE DE VOL (2)
Si se presiona el botón SEL por más de 2 segundos, se activa como modo selector de estas funciones.
1 3
24 25 26 22
DSP
SEL
2 sec.
POP M --- ROCK M --- CLASS --- FLAT M --- DSP OFF
VOL
ESP 12s. / 45s.DSP
SEL
2 sec.
SEL ESP
VOL
ON/OFFDSP
SEL
2 sec.
SEL BEEP
ESP SEL
VOL
ESP SEL
DSP
SEL SEEK
SEL
2 sec.
SEL BEEP SEEK1 / SEEK 2
VOL

SP-5
VOLUMEN ÚLTIMO: El último nivel de volumen ajustado por el usuario se selecciona siempre que se
encienda (ON) y apague (OFF) la unidad.
AJUSTE DE VOLUMEN: El nivel inicial de volumen (que el usuario puede ajustar) se selecciona
siempre que se encienda y apague la unidad.
4. ESTACIONES PRE-PROGRAMABLES (1, 2, 3, 4, 5, 6)
(A) MODO RADIO:
1. Presione BAND para seleccionar la banda deseada: FM1, FM2, FM3, AM1, AM2.
2. Sintonice la estación deseada utilizando el sintonizador automático o manual.
3. Mantenga presionado el botón numeral deseado (4) hasta que la radio emita un sonido (2 segundos)
4. Repita este paso para cada estación.
VOLVER A UNA ESTACIÓN PRE-PROGRAMADA
1. Presione BND para seleccionar la banda deseada FM1, FM2, FM3, AM1, AM2.
2. Presione el botón numeral deseado.
Nota: Se llegará a la última estación memorizada cuando se entre a una nueva estación de la
misma banda en el mismo botón numeral pre-programado.
(B) MODO REPRODUCTOR DE CD:
1. PAUSA 2. INTRO 3. REPEAT 4. RANDOM
5. SELECTOR ESTÉREO/ MONO
Cuando las señales de estaciones FM son débiles, se puede mejorar la escucha al seleccionar el
modo MONO. Presione una vez el botón para que la recepción sea en MONO. Presione nuevamente
para volver al modo FM estéreo y aparecerá en el display “ST”.
6. INTENSIDAD DE SONIDOS
Presione este botón para que funcione dicha función. Se aumentará la respuesta de graves (BASS)
y agudos (TREBLE). Presione nuevamente este botón para que el reproductor vuelva a su normal
funcionamiento. Esta función es útil al escuchar en niveles bajos. La intensidad de sonidos
aumentará la respuesta de graves y agudos dando una ejecución más vívida.
Al utilizar esta función, el display muestra “LOUD”.
7. Botón LOCAL/ DISTANTE
Presione este botón para seleccionar la posición “LOCAL” en áreas con señales fuertes para que
la radio se detenga sólo en las estaciones de mayor potencia durante la sintonización manual
(aparecerá LOC). Presione la posición “DISTANTE” en áreas con señales de menor potencia para
escuchar todas las estaciones.
8. DISPLAY (DISP)
Presione este botón para mostrar la hora.
Programación del reloj:
Presione DISPy manténgalo presionado hasta que el display titile. Programe la hora con
VOL
.
Programe los minutos con
VOL
.
9. SELECTOR DE MODO (MODE)
Al presionar esta tecla, el usuario puede seleccionar el modo RADIO, REPRODUCTOR DE CD o
ENTRADA.
10. SELECTOR DE BANDA (BAND)
Cada banda se selecciona cíclicamente presionando esta tecla: FM1---FM2---FM3---AM1---AM2.
11. SINTONIZACIÓN AUTOMÁTICA O MANUAL ( FREQ UP O FREQ DOWN )
(A) MODO RADIO
Al presionar por poco tiempo, estas llaves funcionan como modo de sintonización MANUAL.
Al presionar por más de un segundo, las mismas funcionan como modos de sintonización SEEK.
VOL LAST /
VOL ADJ
ESP SEL
DSP
SEL SEEK
SEL VOL LAST
SEL
2 sec.
SEL BEEP
VOL

SP-6
(B) MODO REPRODUCTOR DE CD
Al presionar estas teclas por corto tiempo, funcionan como modos de búsqueda de pistas TRACK
UP (hacia arriba) o TRACK DOWN (hacia abajo)
Al ser presionadas por más de 1 segundo, funcionan como modos de AVANCE (CUE) o
RETROCESO (REVIEW).
12. SINTONIZACIÓN DE BÚSQUEDA AUTOMÁTICA (AS/ PS)
Al presionar este botón por poco tiempo, la radio busca las estaciones pre-programadas.
Cuando el nivel de potencia del campo es mayor al nivel de frecuencia de detención, la radio
mantendrá ese número pre-programado por 5 segundos con el MUTE, y luego volverá a realizar
la búsqueda.
Al presionarlo por más de 1 segundo, se pre-programarán en los botones numerales
correspondientes las 6 estaciones con señales de mayor potencia.
Al finalizar el funcionamiento AS, la radio ejecutará el recorrido de las estaciones preprogramadas.
13. CONTROL DE SINTONIZACIÓN AUTOMÁTICA “SCAN” (SCN)
Esta tecla funciona como RADIO SCAN.
El funcionamiento de la misma es similar a la búsqueda normal pero permanece por 5 segundos
en cada estación detectada en el modo RADIO SCAN.
14. DISPLAY LCD
El visor de cristal líquido mostrará el estado actual de la unidad.
UBICACIÓN DE CONTROLES DE CD
11. BOTÓN DE RASTREO/ BÚSQUEDA
BÚSQUEDA HACIA DELANTE O HACIA ATRÁS (o cambio de canciones)
Presione el botón SALTEAR (SKIP) ( or ) durante la reproducción para llegar a la pista
deseada (canción).
....REVERSE ....FORWARD
Presione y mantenga presionado el botón SKIP ( or ) durante la reproducción para rastrear
el disco a alta velocidad. Cuando se encuentre la sección de música deseada, suelte el botón. Se
reproducirá normalmente.
16. RANURA PARA CD
17. BOTÓN DE EXPULSOR DE CD
Presione el botón EJECT para retirar el CD.
18. BOTÓN PAUSA
Durante la reproducción (PLAY), presione el botón (18) “PAU” para realizar una PAUSA. Presione
nuevamente para la reproducción normal.
19. BOTÓN INTRO (Reproduce los primeros segundos de cada pista)
Cuando se presiona este botón, aparece en el display la indicación “INT ON” y se reproducen los
primeros segundos de cada pista del disco. Presione nuevamente para detener la función INTRO
y escuchar la pista completa.
20. BOTÓN REPETIR “RPT”
Cuando se presiona este botón, aparece la indicación “RPT” en el display y se reproduce
continuamente la pista seleccionada hasta que se cancele el modo de repetición al presionar una
vez más el botón “RPT”.
21. BOTÓN RANDOM (AL AZAR) “RDM”
Cuando se presiona este botón, aparece en el display la indicación “RDM” y se reproducen al azar
todas las pistas del disco en vez de hacerlo en orden progresivo. Para cancelar el modo RANDOM,
presione el botón “RDM” (21) nuevamente.

SP-7
• RESET
El botón RESET (22) se ubica en la cubierta plástica.
Se activa en los siguientes casos:
• Instalación inicial de la unidad una vez finalizada la conexión.
• No funciona ninguna de las teclas de función.
• Aparición de un símbolo de error en el display.
ESPECIFICACIONES
REPRODUCTOR DE CD
Índice Señal / Ruido > 100 dB
Separación de Canal > 60dB (1kHz)
Respuesta de Frecuencia 20Hz-20kHz
SINTONIZADOR (FM)
Rango de Frecuencia 87.5-108 MHz
Sensibilidad 2.8 µV
Separación Estéreo 30 dB
Índice Señal / Ruido 50 dB
Paso de Canal 100 kHz
Frecuencia Intermedia 10.7 MHz
SINTONIZADOR (AM)
Rango de Frecuencia 530-1620 kHz
Sensibilidad 32dB a Señal / Ruido 20dB
Frecuencia I.F. 450 kHz
Rechazo de Imagen 50dB
CONEXIÓN DE SALIDA
Salida 1000 mV
Impedancia 10 kOhm
GENERAL
Fuente de Alimentación 12V DC (10.8-15.6V aceptada)
Impedancia del Parlante 4 o 8 ohm
Potencia de Salida 50W x 4CH
Nota: Las especificaciones y el diseño de la unidad se encuentran sujetos a cambio por mejoras sin
previo aviso.

LD ST LOC
TAG-1900
MANUAL DE INSTRUÇÕES
Reprodutor de CD/CD-R/CD-RW
Radio estéreo AM/FM PLL
Sistema de Painel Frontal Desmontável

PO-1
Diagrama dos controles
1. LIGAR / DESLIGAR
2. BOTÃO SELETOR DE FUNÇÃO: GRAVES/ AGUDOS/
BALANCE/ FADER/ AUDIO DSP/ ESP/ BEEP/ BUSCA/ VOL
LAST (SEL)
3. CONTROLE DE VOLUME PARA GRAVES/ AGUDOS/
BALANCE/ FADER
4.
EMISSORAS DE RÁDIO PRÉ-PROGRAMÁVEIS. (1, 2, 3, 4, 5, 6)
5. SELETOR ESTÉREO / MONO (ST)
6. INTENSIDADE DE SONS (LD)
7. SELETOR DE EMISSORAS LOCAIS / DISTANTES (LOC)
8. BOTÃO DISPLAY (DISP)
9. SELETOR DE MODO (MODE)
10. SELETOR DE BANDA (BAND)
11. SINTONIZADOR AUTOMÁTICO OU MANUAL (AUMENTO
DE FREQÜÊNCIA OUDIMINUIÇÃO DE
FREQÜÊNCIA )/ BOTÃO DE BUSCA / FAIXA CD
12. SINTONIZADOR DE BUSCA AUTOMÁTICA (AS/PS)
13. CONTROLE DE SINTONIZAÇÃO AUTOMÁTICA “SCAN” (SCN)
14. DISPLAY LCD.
15. BOTÃO “RELEASE” (para liberar o painel desmontável) ( )
16. GAVETA DO CD
17. BOTÃO PARA EXPULSAR O CD ( )
18. BOTÃO DE PAUSA
19. BOTÃO INTRO (REPRODUZ OS PRIMEIROS SEGUNDOS
DE CADA FAIXA)
20. BOTÃO DE REPETIÇÃO “RPT”
21. BOTÃO RANDOM ”RDM” (SELEÇÃO ALEATÓRIA)
22. BOTÃO RESET
22
RESET
14 6 15 717111 9 2 163
8212019181013 125
4
(1-6)
LD ST LOC
1
11
10
4
2 93
232022 21
18 19 12 8
(1-6)
POWER
2
INT
3
RPT
1
PAUSE
MODE
DISP
5 64
RDM
AS/PS
BAND
SEL VOL
VOL
TUNE/SEEK

PO-2
B
A
INSTALAÇÃO
PRECAUÇÕES
• Escolha cuidadosamente o local onde vai instalar o aparelho para que a unidade não
interfira com as funções normais de operação.
• Evite instalar a unidade onde podem ocorrer altas temperaturas tais como luz direta do sol
ou ar quente proveniente de aquecedores, ou onde haja pó, sujeira ou vibrações em excesso.
• Para a segurança na instalação utilize unicamente o equipamento e os acessórios entregues
pelo fornecedor.
• Tome cuidado de remover o painel frontal antes de instalar a unidade.
Ajuste do ângulo de montagem
Ajuste o ângulo de montagem a menos de 20°.
EXEMPLO DE MONTAGEM
Instalação no console
Nota: Mantenha a tecla “Release” em um lugar seguro já que servirá para desbloquear a
unidade do automóvel.
Montar e desmontar o painel frontal
O painel frontal pode ser extraído para evitar que a unidade seja roubada.
DESMONTAGEM DO PAINEL FRONTAL
Antes de desmontar o painel frontal, certifique-se de pressionar
primeiro o botão de desligar. (PWR OFF)
Puxe o painel do aparelho para poder extraí-lo completamente da
unidade. Siga as instruções
MONTAGEM DO PAINEL FRONTAL
Quando montar o painel assegure-se que a parte direita fique para
cima, já que não pode ser montada de cima para baixo. Puxe o lado B do painel para o lado A
da unidade principal.
Insira o painel e empurre até ouvir um “clique”.
Assim o painel fica montado.
Notas:
• Quando montar o painel frontal não o aperte contra a unidade. Pode inserir-se simplesmente
apertando-o ligeiramente contra a unidade.
• Quando trazer o painel frontal com você, guarde-o na caixa fornecida para esse fim.
• Quando fixar a unidade, não empurre o display do painel frontal de mais.
2
182mm
53mm
3
4
TAP
1
2
13
Curvar estas
garras se necessário
Desaparafusar o parafuso
e o esquadro

PO-3
INSTALAÇÃO DO APARELHO
CONECTOR ISO
Saída para pino RCA:
Vermelho (direita) Branco (esquerda)
RCA Entrada:
Vermelho (direita) Branco (esquerda)
CONECTOR A
1.
2.
3.
4. MEMÓRIA +12 V
5. SAÍDA PARA A ANTENA.
6.
7. +12V (PARA O BOTÃO DE LIGAR)
8. TERRA
Nota: (conector A N°7) deve se ligar com o botão de ligar para evitar que a bateria do carro
enfraqueça quando não for usado durante muito tempo.
CONECTOR B
1. ALTO-FALANTE TRASEIRO DIREITO (+)
2. ALTO-FALANTE TRASEIRO DIREITO (-)
3. ALTO-FALANTE FRONTAL DIREITO (+)
4. ALTO-FALANTE FRONTAL DIREITO (-)
5. ALTO-FALANTE FRONTAL ESQUERDO (+)
6. ALTO-FALANTE FRONTAL ESQUERDO (-)
7. ALTO-FALANTE TRASEIRO ESQUERDO (+)
8. ALTO-FALANTE TRASEIRO ESQUERDO (-)
Manutenção
MUDANÇA DE FUSÍVEIS
Se o fusível queimar, verifique a conexão de acendido e substitua o fusível. Se o fusível
queimar mais uma vez, possivelmente o aparelho esteja funcionando mal. Neste caso, chame
ao serviço técnico mais próximo.
Atenção
Use um fusível com a amperagem apropriada para cada fio. Se usar um fusível com uma
amperagem mais alta, pode danificar seriamente o equipamento.
PAINEL DE BORDO
10
7
1
2
34
4
4
5
5
6
6
8
9
B1 3 5 7
2 4 6 8
5 7
4 8
A
1. AUTO-RÁDIO
2. SUPORTE DE ENCAIXE
3. PAINEL DE BORDO
4. PORCA SEXTAVADA
5. ANILHA DENTADA
6. ANILHA PLANA
7. CARROÇARIA
8. CANTONEIRA DE FIXAÇÃO
9. PARAFUSO DE CHAPA
10.PERNO SEXTAVADO M5X 15
