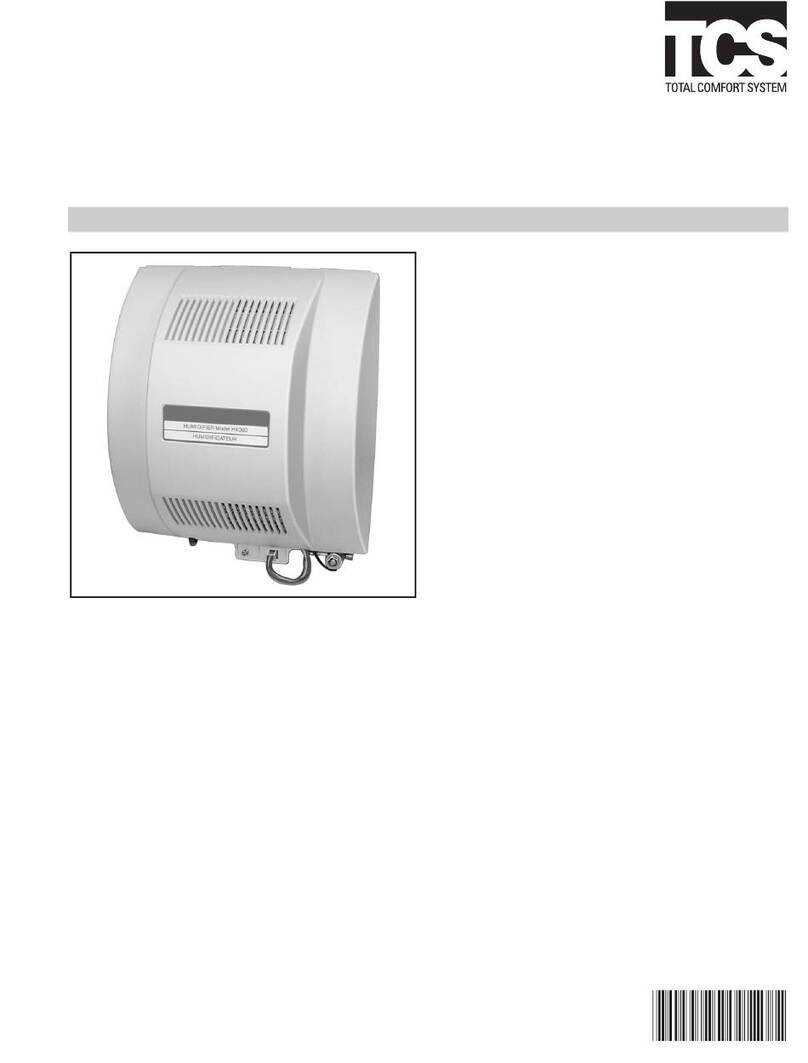

TCS HE220A User manual

® U.S. Registered Trademark
Copyright © 2002
All Rights Reserved 69-1654EF
HE220A and HE260A
By-Pass Flow-Through
Humidifiers
OWNER’S GUIDE

HE220A AND HE260A BY-PASS FLOW-THROUGH HUMIDIFIERS
69-1654EF 2
WELCOME...
to the comfortable world of humidified air. With your humidifier you will notice a
decrease in dry skin, scratchy throats and irritated nasal passages that aggravate
allergies and asthma. You’ve also taken the first step to stopping the “zapping” created
by walking on your carpet and touching your TV, computer, metal door knob or your
pet. You can even put away your glue bottle because your furniture and woodwork will
stop drying out. Congratulations! You have just made a great investment in your home
comfort.
CONTENTS
Operating Your Humidifier .................................................................................. 2
How Your Humidifier Works ................................................................................ 3
Maintaining Your Humidifier ................................................................................ 3
Checking Your Humidifier Operation .................................................................. 6
Troubleshooting Your Humidifier ......................................................................... 6
Warranty ............................................................................................................. 7
OPERATING YOUR HUMIDIFIER
Your HE220A and HE260A Humidifiers are controlled by the H8908B Humidistat that
is installed either on an interior wall in the living area or in the equipment room.
Choose the humidity control setting using the combination relative humidity/outdoor
temperature setting scale on your humidistat. Match the dial setting to the outdoor
temperature for optimizing the humidity level while reducing the moisture condensation
on your windows. The table below can also be used to adjust the humidistat to the
recommended setting.
NOTE: As the outside temperature drops, the recommended humidistat setting is
lowered to accommodate for effects of dew point. These settings should
reduce the accumulation of moisture and ice on your windows and in other
areas of your home.
At Outside Temperature Recommended Setting
-20°F (-29°C) 15
-10°F (-23°C) 20
0°F (-18°C) 25
+10°F (-12°C) 30
+20°F (-7°C) 35
Above 20°F (Above -7°C) 40

HE220A AND HE260A BY-PASS FLOW-THROUGH HUMIDIFIERS
3 69-1654EF
Some indoor activities such as cooking, showering and clothes drying can cause
excessive levels of humidity and start the accumulation of moisture on your windows.
NOTE: If this condition persists for more than a few hours, set the humidistat to the
lowest setting to turn off the humidifier. If the condition does not improve, ven-
tilate your home to remove the moisture.
HOW YOUR HUMIDIFIER WORKS
Your humidifier uses the principle that vapor (evaporated water) is created when warm
air blows over a water soaked area. As the vapor circulates, the relative humidity rises.
Your humidity control monitors the relative humidity and activates the humidifier
accordingly. The humidifier water supply disburses water evenly over the humidifier
pad. The warm dry air from the furnace passes over the humidifier pad and picks up
the moist air to circulate it through your home.
Humidified air feels warmer and more comfortable so you may be able to lower your
thermostat heating setpoint and save money on your heating fuel bills. The end result
is that your humidifier gives you a comfortable environment that is also energy
efficient.
MAINTAINING YOUR HUMIDIFIER
A regular maintenance program prolongs the life of your humidifier and provides a
more comfortable home. Frequency of cleaning depends on the condition of your
water.
You can use either hard or soft water in your humidifier, but hard water mineral
deposits are more difficult to clean than soft water deposits.

HE220A AND HE260A BY-PASS FLOW-THROUGH HUMIDIFIERS
69-1654EF 4
Every 1 to 3 Months (Depending on Water Quality)
WARNING
Voltage Hazard.
Can cause electrical shock
and equipment damage.
Disconnect power and shut off water supply before installing or servicing.
IMPORTANT
Never oil any part of the humidifier.
Use the following procedure to clean your humidifier:
1. Disconnect the power and turn off the humidifier water supply.
2. Remove the humidifier cover.
M20818
PerfectFlo™ WATER
D
ISTRIBUTION TRAY
HUMIDIFIER PAD ASSEMBLY
WATER FEED NOZZLE
H
UMIDIFIER HOUSING
SIDEWALL
BYPASS SIDEWALL
C
OVER
W
ATER FEED TUBE

HE220A AND HE260A BY-PASS FLOW-THROUGH HUMIDIFIERS
5 69-1654EF
3. Remove the humidifier pad assembly from the humidifier by grasping the tray
and pulling it toward you.
4. Pull one side of the humidifier pad assembly frame toward you and remove the
tray from the frame.
5. Gently pinch the water nozzle catches inward until you can lift the water nozzle
off the tray.
6. Slide the humidifier pad out of the frame.
7. Carefully scrape any mineral deposits from the tray and frame. Be sure the
frame drain hole has nothing blocking it.
8. Clean the humidifier pad with a putty knife.
NOTE: If excessive mineral deposits are present, replace with a new pad.
9. Disconnect the drain hose from the drain fitting on the bottom of the humidifier
housing.
10. Clean the drain fitting, if necessary.
11. Bend the drain hose to loosen any mineral deposits.
12. Flush the drain hose with pressurized water (a running tap) to clean the hose.
13. Reattach the drain hose to the drain fitting.
14. Slide the humidifier pad back into the frame.
15. Snap the water nozzle back onto the tray.
16. Reattach the tray to the frame.
17. Place the humidifier pad assembly in the humidifier housing and press until the
assembly is completely seated. Be careful not to pinch or kink the water feed
tube.
18. Replace the humidifier cover.
19. Verify the humidifier operation by following the steps in the Checking the
Humidifier for Proper Operation section.
End of Humidification Season
Clean the humidifier and shut it off at the end of the heating season. Use the Every 1 to
3 Months section, steps 1 through 18 to shut down for the season.
IMPORTANT
Be sure the humidifier power is off.
Vacation
When leaving on vacation, turn off the humidifier water supply and your humidity
control. Turn on the humidifier water supply and reset your humidity control when you
return.

HE220A AND HE260A BY-PASS FLOW-THROUGH HUMIDIFIERS
69-1654EF 6
CHECKING YOUR HUMIDIFIER OPERATION
After winter startup or servicing, use the following steps to check the humidifier
operation:
1. Turn on the humidifier power and water supply.
2. Turn the H8908 Humidity Controller to the highest setting, and set the thermostat
to 10°F (6°C) above the room temperature.
3. Observe that water is flowing out of the drain hose.
NOTE: The furnace blower must be on to activate the humidifier.
4. Reset the thermostat and H8908 Humidity Controller to a comfortable setting for
automatic operation.
TROUBLESHOOTING YOUR HUMIDIFIER
Problem What To Look For What To Do
Low
humidity
Furnace blower not
operating
•Reset circuit breaker or check for blown fuse.
•Check that the furnace power is on.
•Check all external wiring connections.
•Check the humidity control setting.
•Call a professional heating contractor.
Rapid air changes.
Drafts (cold air is
dry and is an added
load to the
humidifier).
•Keep doors and windows closed.
•Close fireplace damper when not in use.
•Keep exhaust fan running time to a minimum.
•Seal around doors and windows.
High
humidity
Condensation on
walls.
•Turn off the humidistat and water until
condensation is completely evaporated.
Heavy
condensation on
windows.
•Turn down humidistat low enough to eliminate
condensation caused by moisture from bathing,
mopping, cooking, etc. If moisture persists, more
ventilation is needed.

HE220A AND HE260A BY-PASS FLOW-THROUGH HUMIDIFIERS
7 69-1654EF
Warranty
York International, Unitary Products Group (UPG) warrants this product, excluding humidifier pad, to be free from
defects in the workmanship or materials, under normal use and service, for a period of one (1) year from the date
of purchase by the consumer. If, at any time during the warranty period, the product is defective or malfunctions,
UPG shall repair or replace it (at UPG’s option) within a reasonable period of time.
This warranty does not cover removal or reinstallation costs.This warranty shall not apply if it is shown by UPG
that the defect or malfunction was caused by damage which occurred while the product was in the possession
of a consumer.
UPG’s sole responsibility shall be to repair or replace the product within the terms stated above. UPG SHALL
NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR
CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY
WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT. Some states do not
allow the exclusion or limitation of incidental or consequential damages, so this limitation may not apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY UPG MAKES ON THIS PRODUCT. THE DURATION
OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE ONE YEAR DURATION OF THIS
WARRANTY. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation
may not apply to you.
This warranty gives you specific legal rights, and you may have other rights which vary from state to state.
If you have any questions concerning this warranty, please write Unitary Products Group Consumer Relations,
5005 York Drive, Norman, OK 73069 or call 1-877-874-7378.

HE220A AND HE260A BY-PASS FLOW-THROUGH HUMIDIFIERS
69-1654EF G.H. 10-02 www.honeywell.com/yourhome
Automation and Control Solutions
Honeywell Honeywell Limited-Honeywell Limitée
1985 Douglas Drive North 35 Dynamic Drive
Golden Valley, MN 55422 Scarborough, Ontario
M1V 4Z9
Printed in U.S.A. on recycled
paper containing at least 10%
post-consumer paper fibers.

® Marque de commerce déposée aux É.-U.
Copyright © 2002
Tous droits réservés 69-1654EF
Humidificateurs à circulation
directe et à dérivation
HE220A et HE260A
MANUEL DU PROPRIÉTAIRE

Humidificateurs à circulation directe et à dérivation HE220A et HE260A
69-1654EF 2
BIENVENUE...
dans un environnement tout confort où l’air est humidifié. Avec votre humidificateur,
vous aurez moins de problèmes d’allergies et d’asthme. Vous remarquerez que votre
peau sera moins sèche et que votre gorge, ainsi que vos voies nasales, seront moins
irritées. Vous venez de faire le premier pas pour éliminer les décharges électriques
lorsque vous marchez sur une moquette et touchez le téléviseur, l’ordinateur, une
poignée de porte en métal ou votre animal. Vous pourrez même ranger votre pot de
colle, car les meubles et les boiseries ne se dessécheront plus. Félicitations. Vous
avez fait un important investissement en matière de confort au foyer.
MATIÈRES
Réglage de l’humidificateur .............................................................................................. 2
Fonctionnement de l'humidificateur ................................................................................. 3
Instructions d’entretien ..................................................................................................... 3
Vérification du fonctionnement de l’humidificateur ........................................................ 6
Dépannage ........................................................................................................................ 6
Garantie ............................................................................................................................. 7
RÉGLAGE DE L’HUMIDIFICATEUR
Les humidificateurs HE220A et HE260A sont commandés par l'humidistat H8908B
installé soit sur le mur intérieur d’une pièce soit ou le chambre d’equipement. Régler
l’humidistat à l’aide de l’échelle combinée d’humidité relative et de température
extérieure. Régler le cadran en fonction de la température extérieure afin d’optimiser
le niveau d’humidité et d’éliminer la condensation dans les fenêtres. Le tableau
ci-dessous peut également être utilisé pour sélectionner le réglage recommandé.
Température extérieure Réglage recommandé
-29 °C (-20 °F) 15
-23 °C (-10 °F) 20
-18 °C (0 °F) 25
-12 °C (+10 °F) 30
-7 °C (+20 °F) 35
Supérieure à -7 °C (+20 °F) 40

Humidificateurs à circulation directe et à dérivation HE220A et HE260A
3 69-1654EF
REMARQUE : Lorsque la température extérieure baisse, le réglage recommandé doit
être abaissé de manière à tenir compte du point de rosée. Les
réglages ci-dessus devraient permettre de réduire l’accumulation
d’humidité et de glace dans les fenêtres et ailleurs dans la maison.
Certaines activités à l’intérieur, notamment la cuisson, les douches et le séchage des
vêtements peuvent produire une humidité excessive et être la cause de l’accumulation
d’humidité dans les fenêtres.
REMARQUE : Si ces conditions durent plusieurs heures, régler l’humidistat à la valeur
la plus basse pour arrêter l’humidificateur. S’il n’y a aucun
changement, il faudrait ventiler la maison pour faire disparaître
l’humidité.
FONCTIONNEMENT DE L'HUMIDIFICATEUR
L’humidificateur fonctionne selon le principe suivant : la vapeur (eau évaporée) se
forme lorsque l’air chaud souffle dans un endroit où il y a de l’eau; en circulant, la
vapeur fait augmenter l’humidité relative.
L’humidistat vérifie l’humidité relative et, s’il y a lieu, fait fonctionner l’humidificateur.
Le tube d’arrivée d’eau répartit uniformément l’eau sur l’écran évaporateur de
l’humidificateur. L’air sec et chaud qui sort de l’appareil de chauffage passe sur l’écran
évaporateur de l’humidificateur et capte l’air humide pour le faire circuler dans la
maison.
L’air humidifié est plus chaud et il assure un meilleur confort. Le point de consigne du
thermostat peut donc être abaissé, ce qui permet de diminuer les coûts de chauffage.
Avec un humidificateur, la maison devient confortable et éconergétique.
INSTRUCTIONS D’ENTRETIEN
Un programme d’entretien à intervalles réguliers prolonge la durée de l’humidificateur
et assure un meilleur confort. La fréquence de nettoyage varie selon la qualité de
l’eau.
L’humidificateur peut fonctionner avec de l’eau dure ou de l’eau douce. Les dépôts de
sédiments d’eau dure sont plus difficiles à enlever que ceux d’eau douce.

Humidificateurs à circulation directe et à dérivation HE220A et HE260A
69-1654EF 4
À intervalles de 1 à 3 mois (selon la qualité de l’eau)
AVERTISSEMENT
Risque de choc électrique.
Peut causer des blessures ou endommager le matériel.
Couper l’alimentation électrique et fermer l’arrivée d’eau de l’humidificateur
avant de faire l’installation ou l’entretien de l’appareil.
IMPORTANT
Ne jamais lubrifier les pièces de l’humidificateur.
Pour nettoyer l’humidificateur :
1. Couper l’alimentation électrique et fermer l’arrivée d’eau de l’humidificateur.
2. Enlever le couvercle de l’humidificateur.
MF20818
ENSEMBLE ÉCRAN
ÉVAPORATEUR
D’HUMIDIFICATEUR
GICLEUR
D’ARRIVÉE D’EAU
BOÎTIER DE
L’HUMIDIFICATEUR
PAROI
LATÉRALE
PAROI LATÉRALE
DE DÉRIVATION
COUVERCLE
TUBE
D’ARRIVÉE D’EAU
PLATEAU DE DISTRIBUTION
D’EAU PERFECTFLOMC

Humidificateurs à circulation directe et à dérivation HE220A et HE260A
5 69-1654EF
3. Enlever l’ensemble écran évaporateur en tenant le plateau et en le tirant vers
soi.
4. Tirer vers soi un côté du cadre de l’ensemble écran évaporateur pour dégager le
plateau du cadre.
5. Appuyer délicatement sur les cliquets du gicleur vers l’intérieur pour enlever le
gicleur du plateau.
6. Glisser l’écran évaporateur de l’humidificateur vers l’extérieur du cadre.
7. Gratter soigneusement les dépôts de sédiments au fond du plateau et sur le
cadre. S’assurer que l’orifice de vidange n’est pas bloqué.
8. Nettoyer l’écran évaporateur de l’humidificateur avec un couteau à mastic.
REMARQUE : S’il y a une grande quantité de dépôts de sédiments, remplacer l’écran
évaporateur.
9. Séparer le tuyau de vidange du raccord de vidange à la partie inférieure du
boîtier de l’humidificateur.
10. Nettoyer le raccord de vidange s’il y a lieu.
11. Plier le tuyau de vidange pour décoller les dépôts de sédiments.
12. Rincer le tuyau de vidange avec de l’eau sous pression (eau du robinet) pour le
nettoyer.
13. Replacer le tuyau de vidange sur le raccord de vidange.
14. Insérer l’écran évaporateur d’humidificateur dans le cadre.
15. Replacer le gicleur sur le plateau.
16. Placer le plateau sur le cadre.
17. Mettre l’ensemble écran évaporateur d’humidificateur dans le boîtier de l’humi-
dificateur en appuyant jusqu’à ce qu’il soit bien en place. S’assurer que le tube
d’arrivée d’eau n’est ni écrasé ni tortillé.
18. Remettre le couvercle sur l’humidificateur.
19. Pour vérifier le fonctionnement de l’humidificateur, se reporter à la section
VÉRIFICATION DU FONCTIONNEMENT DE L’HUMIDIFICATEUR.
Fin de la saison d’humidification
À la fin de la saison de chauffage, il faut nettoyer et arrêter l’humidificateur. Pour
arrêter l’appareil, suivre les étapes 1 à 18 de la section À INTERVALLES DE 1 À 3
MOIS.
IMPORTANT
S’assurer que l’appareil est à l’arrêt.
Vacances
Au moment de partir en vacances, fermer l'arrivée d'eau de l’humidificateur et mettre
l’humidistat à l’arrêt. Au retour, ouvrir l’arrivée d’eau de l’humidificateur et régler
l’humidistat.

Humidificateurs à circulation directe et à dérivation HE220A et HE260A
69-1654EF 6
VÉRIFICATION DU FONCTIONNEMENT DE
L’HUMIDIFICATEUR
Après l’entretien ou la mise en marche pour l’hiver, vérifier le fonctionnement de
l’humidificateur en suivant les étapes ci-dessous :
1. Mettre en marche l’humidificateur et ouvrir l’arrivée d’eau.
2. Régler l'humidistat H8908B à la valeur la plus élevée, et régler le thermostat
pour qu’il indique 6 °C (10 °F) de plus que la température de la pièce.
3. Vérifier si l’eau circule dans le tuyau de vidange.
REMARQUE : Le ventilateur de l’appareil de chauffage doit être en marche pour que
l’humidificateur fonctionne.
4. Régler le thermostat et l'humidistat H8908B pour qu’ils assurent une tempéra-
ture de confort pour le faire fonctionner automatiquement.
DÉPANNAGE
Problème Ce qu’il faut vérifier Ce qu'il faut faire
Faible
humidité
Le ventilateur de
chauffage ne
fonctionne pas.
•Réenclencher le disjoncteur ou vérifier si le
fusible est bon.
•Vérifier si l’appareil de chauffage est sous
tension.
•Vérifier les connexions externes.
•Vérifier le réglage de l’humidistat.
•Appeler un entrepreneur en chauffage.
Le renouvellement
d’air est rapide
(courant d’air : l’air
froid est sec et
représente une
charge
supplémentaire pour
l’humidificateur).
•Garder les portes et les fenêtres fermées.
•Fermer le registre de la cheminée (foyer)
lorsque celle-ci n’est pas utilisée.
•Faire fonctionner le ventilateur d’extraction
pendant une période minimum.
•Rendre les portes et les ouvertures étanches.
Humidité
élevée Condensation sur les murs. •Arrêter l’humidistat et fermer l’arrivée d’eau jusqu’à ce que la condensation disparaisse
complètement.
Forte condensation
dans les fenêtres.
•Abaisser suffisamment le réglage de
l’humidistat pour éliminer la condensation. Il
peut s’agir de condensation temporaire causée
par les bains, le lavage des planchers, la
cuisson, etc. Si la condensation persiste, il faut
augmenter la ventilation.

Humidificateurs à circulation directe et à dérivation HE220A et HE260A
7 69-1654EF
GARANTIE
York International, Unitary Products Group (UPG), garantit que ce produit, à l’exception
de l’écran évaporateur de l’humidificateur, est exempt de tout vice de fabrication ou de
matière dans la mesure où il en est fait une utilisation et un entretien convenables et ce,
pour une période de un an à partir de la première date d’achat par le consommateur.
En cas de défectuosité ou de mauvais fonctionnement pendant la période de garantie,
UPG réparera ou remplacera ledit produit (au choix de UPG) dans un délai raisonnable.
La présente garantie ne couvre pas les frais d’installation et de retrait de ce produit.
La présente garantie ne s’appliquera pas s’il est démontré par Honeywell que la
défectuosité ou le mauvais fonctionnement du produit est attribuable à un
endommagement du produit alors que le consommateur l’avait en sa possession.
La responsabilité de UPG se limite à réparer ou à remplacer le produit conformément
aux modalités susmentionnées. UPG N’ASSUME AUCUNE RESPONSABILITÉ
POUR QUELQUE DOMMAGE INDIRECT QUE CE SOIT RÉSULTANT D’UNE
VIOLATION QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE,
APPLICABLE AU PRÉSENT PRODUIT. Certains territoires et provinces ne
permettent pas l’exclusion ou la restriction des dommages indirects et, par
conséquent, la présente restriction peut ne pas s’appliquer.
LA PRÉSENTE GARANTIE TIENT LIEU DE TOUTES LES AUTRES GARANTIES,
EXPRESSES OU TACITES, ET LES GARANTIES DE VALEUR MARCHANDE ET DE
CONFORMITÉ À UNE FIN PARTICULIÈRE SONT PAR LES PRÉSENTES EXCLUES
APRÈS LA PÉRIODE DE UN AN DE LA PRÉSENTE GARANTIE. Certains territoires
et provinces ne permettent pas l’exclusion ou la restriction des dommages indirects et,
par conséquent, la présente restriction peut ne pas s’appliquer.
La présent garantie donne au consommateur des droits légaux spécifiques et
peut-être certains autres droits qui peuvent varier selon la province ou le territoire.
Pour tout renseignement concernant cette garantie, veuillez écrire au Unitary Products
Group Customer Relations, 5005 York Drive, Norman, OK 73069 ou composer le 1-877-
874-7378.

Imprimé aux États-Unis sur du papie
r
recyclé contenant au moins 10 %
de fibres post-consommation.
Humidificateurs à circulation directe et à dérivation HE220A et HE260A
69-1654EF G.H. 10-02 www.honeywell.com/yourhome
Solutions de régulation et d'automatisation
Honeywell Honeywell Limited-Honeywell Limitée
1985 Douglas Drive North 35, Dynamic Drive
Golden Valley, MN 55422 Scarborough (Ontario)
M1V 4Z9
