AADD--660000
SERVICE MANUAL
Compact Disc Multi Player/Reverse Cassette Deck
Effective : November, 2000 S-0032A
CONTENTS
1 SAFETY INFORMATION ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・2
2 SPECIFICATIONS ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・3
3 ADJUSTMENTS AND CHECKS ・・・・・・・・・・・・・・・・・・・・・・・・4

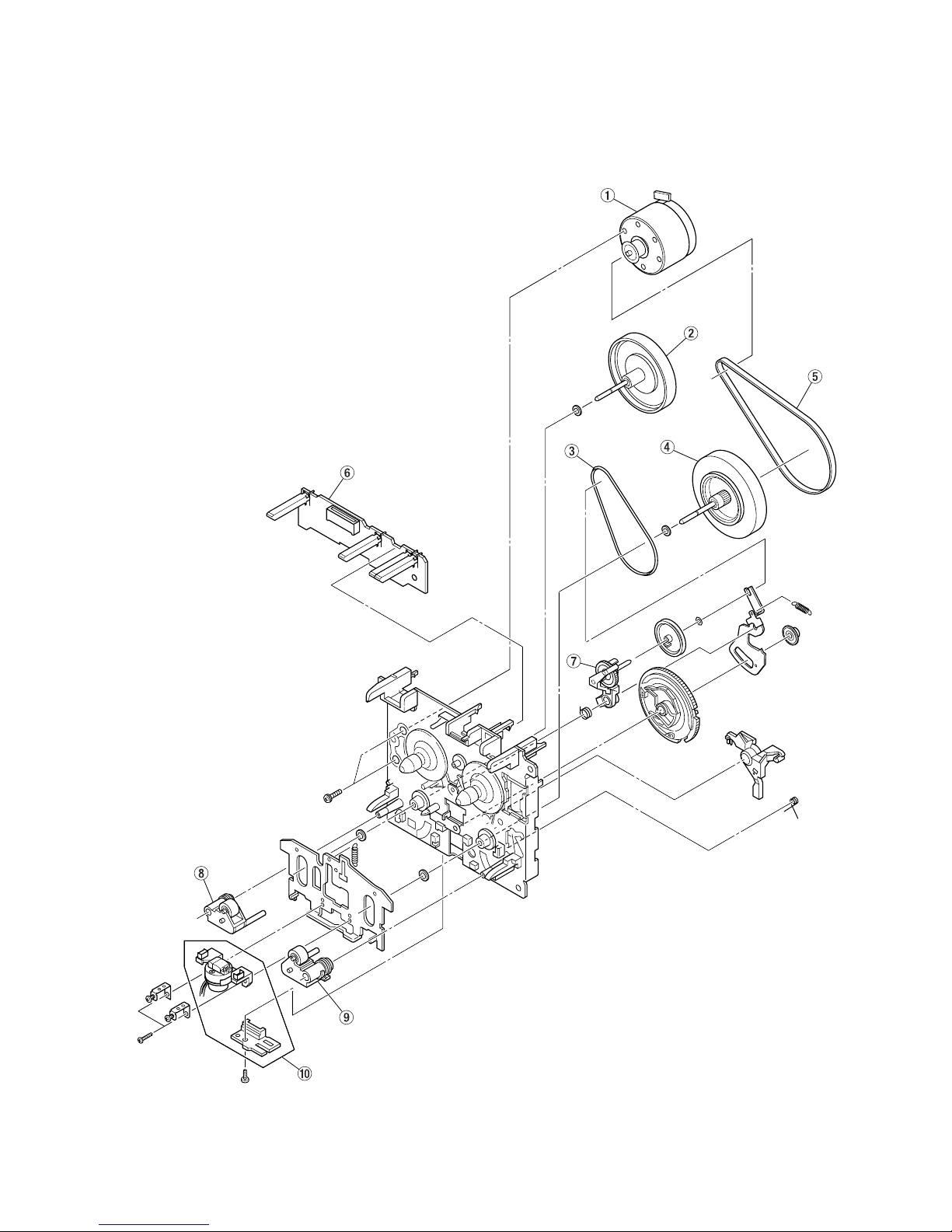

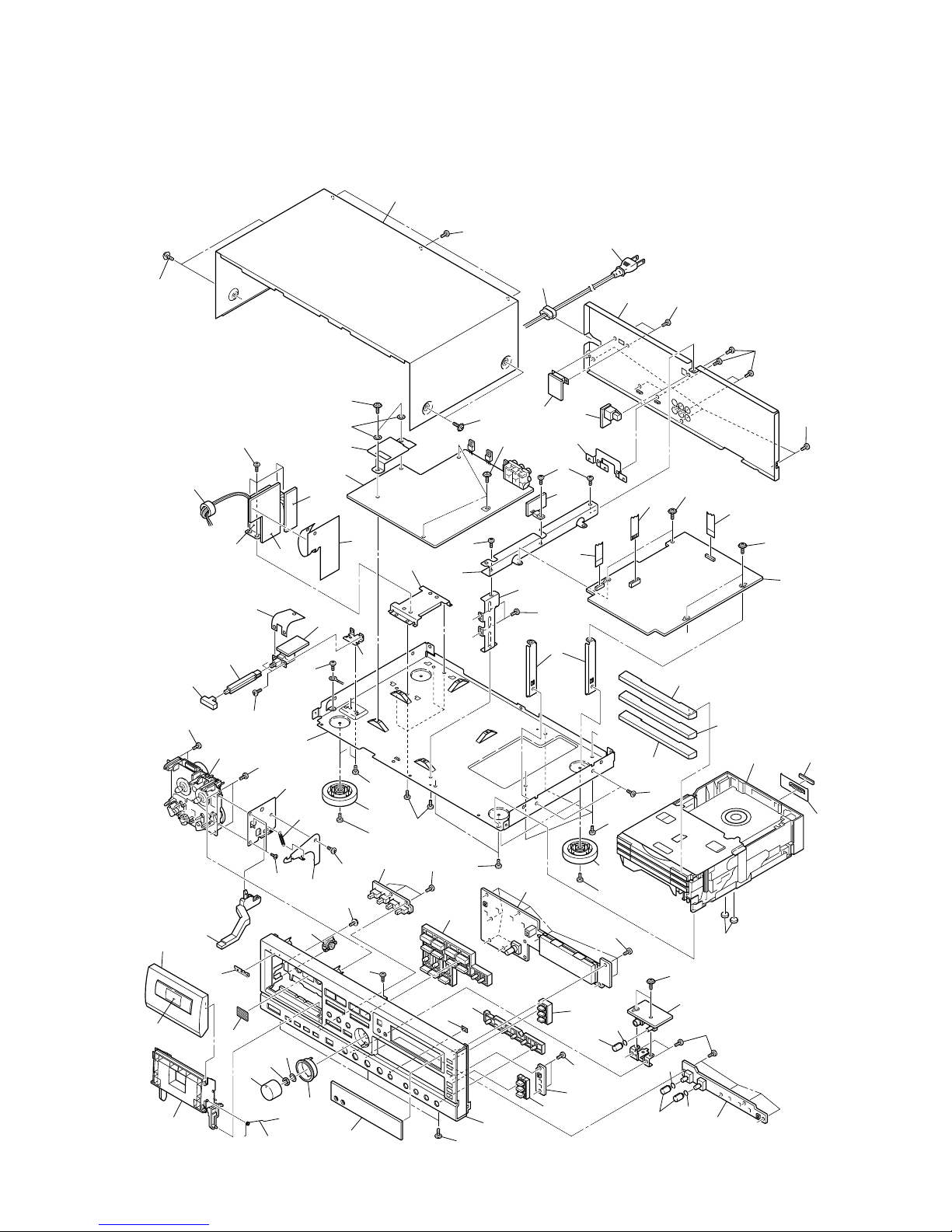

4 EXPLODED VIEWS AND PARTS LIST ・・・・・・・・・・・・・・・10
5 PC BOARDS AND PARTS LIST ・・・・・・・・・・・・・・・・・・・・・・16
6 INCLUDED ACCESSORIES ・・・・・・・・・・・・・・・・・・・・・・・・・・・21
目次
1SAFETYINFORMATION ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 2
2仕 様 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・3
3調整と確認 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4
4分解図とパーツリスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10
5基板図とパーツリスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・16
6付属品 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 21
NOTES
●PC boards shown are viewed from parts side.
●Parts marked with * require longer delivery time.
●The parts with no reference number or no parts number in the
exploded views are not supplied.
●As regards the resistors and capacitors, refer to the circuit diagrams
contained in this manual.
●£Parts marked with this sign are safety critical components. They
must be replaced with identical components - refer to the appropriate
parts list and ensure exact replacement.
●Parts of [ ] mark can be used only with the version designated.
[J]:JAPAN[US]:U.S.A.[C]:CANADA[GE]:GENERALEXPORT
[K]:KOREA[E]:EUROPE[UK]:U.K.[A]:AUSTRALIA
注 意
●プリント基板図は部品面を示しています。
●*印の部品は納期が若干かかります。
あらかじめご了承ください。
●分解図に部番のない部品および品番のない部品は供給できま
せん。
●標準の抵抗、コンデンサーは省略してあります。
回路図を参照してください。
●£印は安全重要部品です。
交換する時は必ず指定の部品を使用してください。
●仕向先
[J]:JAPAN[US]:U.S.A.[C]:CANADA[GE]:GENERALEXPORT
[K]:KOREA[E]:EUROPE[UK]:U.K.[A]:AUSTRALIA

1 SAFETY INFORMATION
−2−
This product has been designed and manufactured according to
FDA regulations "title 21, CFR, chapter 1, subchapter J, based on
the Radiation Control for Health and Safety Act of 1968", and is
classified as a class 1 laser product. There is no hazardous
invisible laser radiation during operation because invisible laser
radiation emitted inside of this product is completely confined in
the protective housings.
The label required in this regulation is shown 1.
OCAUTION
USE OF CONTROLS OR ADJUSTMENT OR PERFORMANCE OF
PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN MAY
RESULT IN HAZARDOUS RADIATION EXPOSURE.
CD
1For U.S.A.
Optical pickup:
Type : LTOH96MK or GH5C105A1APK
Manufacturer : SHARP Corporation
Laser output : Less than 0.5 mW on the objective lens
Wavelength : 770-795 nm
Voltage Conversion
(General export models only)
Be sure to remove the power cord from the AC outlet before
repositioning the voltage converter switch.
1. Locate the voltage selector on the rear panel.
2. Using a flat-bladed screwdriver, set to the appropriate 230V or
120V position according to your area.

2 SPECIFICATIONS
−3−
仕 様
CDプレーヤー部
オーディオチャンネル数................................................2チャンネル
周波数特性 ................................................10〜20,000Hz±1dB
SN比 ..........................................................................................90dB
高調波歪率 ................................................................0.02%(1kHz)
ワウ・フラッター ..........................測定限界値以下(水晶発振精度)
チャンネルセパレーション ......................................................70dB
ピッチコントロール ............................................................約±12%
出力 (RCA)......................................................................................2V
デジタルフィルター..............................................................................
8倍オーバーサンプリングデジタルフィルター
カセット部
トラック方式................................4トラック2チャンネル ステレオ
ヘッド構成 ......................録音/再生ヘッド x1(回転リバース式)
消去ヘッドx1
テープ速度 ....................................................................4,76cm/sec
ピッチコントロール ............................................................約±12%
モーター ........................................................DCサーボモーター x1
ワウ・フラッター ................................................0.08%(W.RMS)
周波数特性(総合)..................63〜15,000Hz±3dB:クローム
63〜14,000Hz±3dB:ノーマル
SN比(総合)......57dB(ドルビーNRオフ,3%THDレベルWTD)
66dB(ドルビーBNRオン,5kHz以上)
早巻時間 ......................................................約120秒(C-60テープ)
ライン入力 (RCA)..............300mV(入力インピーダンス50kΩ)
ライン出力 (RCA)..............300mV(負荷インピーダンス50kΩ)
ヘッドホン出力 ..............................................................5mW/33Ω
一般
電源 ..................................................................100VAC50-60Hz
消費電力 ......................................................................................18W
外形寸法 ..................................435x147x293mm(WxHxD)
質量 ............................................................................................5.5kg
付属品 ......................................................リモコン RC-778x1個
オーディオケーブル x2本
乾電池 (単3、SUM-3)x2本
取扱説明書
保証書
● 仕様および外観は、改善のため予告なく変更することがあり
ます。
CD player section
(Audio)
Number of channels......................................................................2
Frequency response ....................................10 - 20,000 Hz ± 1 dB
Signal-to-noise ratio ..............................................................90 dB
Dynamic range ......................................................................90 dB
Total harmonic distortion ........................................0.02% (1 kHz)
Wow and flutter ..........................Unmeasurable (quartz accuracy)
Channel separation ................................................................70 dB
Output ................................................................................2 Vrms
Digital filter ................................8-times oversampling digital filter
(Signal format)
Sampling frequency ..........................................................44.1 kHz
D/A converter ................................................16-bit linear/channel
Channel bit rate ......................................................4.3218 Mb/sec.
Channel modulation code ........................................................EFM
Error correction ......................................................................CIRC
Cassette section
Track system ............................................4-track 2-channel stereo
Heads ....................................Record/playback x 1 (rotary reverse)
erase x 1
Type of tape ............................................Cassette tape C-60, C-90
Tape speed ................................................................4.76 cm/sec.
Motor ..............................................................DC servo motor x 1
Wow and flutter ..................................................0.08% (W. RMS)
Frequency response (overall) ........63 - 15,000 Hz ± 3 dB, chrome
63 - 14,000 Hz ± 3 dB, normal
Signal-to-noise ratio (overall) ........................................................
57 dB (Dolby NR off, 3% THD level, weighted)
66 dB (DOLBY NR on, over 5 kHz)
Fast winding time ..............................Approx. 120 sec. (with C-60)
Input ..........Line; 300mV (input impedance of 50 kohms or more)
Output ..........Line; 300mV (load impedance of 50 kohms or more)
Headphones; 5mW/33 ohms
General
Power requirements ................................120/230 V AC, 50-60 Hz
(U.S.A./Canada/general export model)
230 V AC, 50 Hz (Europe/U.K. model)
Power consumption ..............................................................18 W
Dimensions (W x H x D) ................................435 x 147 x 293 mm
(17-1/8" x 5-13/16" x 11-9/16")
Weight..............................................................5.5 kg (12-5/8 lbs.)
Standard Accessories ............Wireless remote control RC-778 x 1
Pin plug cord x 2
Battery (SUM-3, "AA", "R6" type) x 2
●Improvements may result in specification or feature changes
without notice.
Dolby noise reduction manufactured under license from Dolby
Laboratories Licensing Corporation.
"DOLBY" and the double-D symbol ∂are trademarks of
Dolby Laboratories Licensing Corporation.
ドルビーノイズリダクションはドルビーラボラトリーズライ
センシングコーポレーションからの実施権に基づき製造され
ています。
ドルビー、DOLBY及びダブルD記号∂はドルビーラボラト
リーズライセンシングコーポレーションの登録商標です。

3 ADJUSTMENTS AND CHECKS
−4−
調整と確認
3-1 CD PLAYER SECTION
3-1-1 Pitch control adjustment
1. Connect the frequency counter to the CD OUT.
2. Turn on a CD PITCH CONTROL switch at the stop mode.
3. Play the track 2 (1kHz, 0dB) of the MCD-111.
4. Set a CD PITCH CONTROL knob to a center, and adjust R811 of
CONTROL PCB so that the output becomes 1kHz.
5. When the CD PITCH CONTROL knob is rotated to the −side,
make sure the frequency becomes 880 Hz or lower, and make
sure it becomes 1,120 Hz or higher when the knob is rotated to
the +side.
3-1-2 Output level check
1. Connect the AC voltmeter to the CD OUT.
2. Play the track 2 (1kHz, 0dB) of the MCD-111, and check the
output level.
Specification: 2.0±0.5Vrms
3-1-3 Distortion check
1. Connect the distortion meter to the CD OUT.
2. Play the track 2 (1kHz, 0dB) of the MCD-111, and check the
distortion.
Specification: 0.03% or less (400Hz HPF +22kHz LPF)
3-1-4 Frequency response check
1. Play the track 3-6 (20Hz – 20kHz, 0dB) of the MCD-111, and
check that output level are within the specified values with
respect to the 1kHz reference level.
Specification: within ±1dB
3-1-5 S/N check
1. Play the track 7 (non-signal) of the MCD-111, and check that
noise level are within the specified values with respect to the
1kHz reference level.
Specification: 83dB or more (22kHz LPF +IEC-A)
3-1-6 Channel separation check
1. Play the track 8 (L:1kHz / R:non-signal) of the MCD-111, and
check the leakage from Lch to Rch.
2. In the same way, play the track 10 (R:1kHz / L:non-signal) of
the MCD-111, and check the leakage from Rch to Lch.
Specification: 70dB or more (22kHz LPF +IEC-A)
3-1CDプレーヤー部
3-1-1ピッチコントロール調整
1. CDOUT端子に周波数カウンターを接続する。
2. 停止状態でCDPITCHCONTROLスイッチをONにする。
3. MCD-111の2曲目(1kHz,0dB)を再生する。
4. CDPITCHCONTROLつまみをセンターにセットし、出力が
1kHzになるように、CONTROLPCBのR811を調整する。
5. CDPITCHCONTROLつまみを−方向に回したとき、周波数
が880Hz以下、+方向に回したとき、1,120Hz以上になる
ことを確認する。
3-1-2出力レベルチェック
1. CDOUT端子にACボルトメーターを接続する。
2. MCD-111の2曲目(1kHz, 0dB)を再生し、出力レベルを確
認する。
規格:2.0±0.5Vrms
3-1-3歪率チェック
1. CDOUT端子に歪率計を接続する。
2. MCD-111の2曲目(1kHz,0dB)を再生し、歪率を確認する。
規格:0.03%以下(400HzHPF+ 22kHzLPF)
3-1-4周波数特性チェック
1. MCD-111の3〜6曲目(20Hz〜20kHz, 0dB)を再生し、基
準レベル(1kHz,0dB)に対し規格内にあることを確認する。
規格:±1dB以内
3-1-5S/Nチェック
1. MCD-111の7曲目(無信号)を再生し、ノイズレベルが基準レ
ベルに対し規格内であることを確認する。
規格:83dB以上(22kHzLPF+ IEC-A)
3-1-6チャンネルセパレーションチェック
1. MCD-111の8曲目(L:1kHz/R:無信号)を再生し、Rchへの
漏れを確認する。
2. 同様に10曲目(R:1kHz / L: 無信号)を再生し、Lchへの漏れ
を確認する。
規格:70dB以上(22kHzLPF+ IEC-A)

−5−
3-2 CASSETTE DECK SECTION
●Before performing adjustments and checks clean and
demagnetize the entire tape path.
●In general, adjustments and checks are made in the order of
Lch then Rch. Double REF. Nos. indicate Lch/Rch. (Example;
R181/R182)
●0dB is referenced to 0.775V.
●The AC voltmeter used in the procedures must have an input
impedance of 1MΩor more.
●Unless specified otherwise, adjustments and checks are made
in FWD direction.
3-2カセットデッキ部
●調整・確認の前に、テープ走行系の消磁と清掃を行なってくだ
さい。
●特に指定のない限り、調整はLch, Rchの順序で行なってくだ
さい。尚、R181/R182のように記されている回路番号は
Lch/Rchを示します。
●0dBは0.775Vです。
●測定に使用するレベル計の入力インピーダンスは1MΩ以上の
ものを使用してください。
●特に指定のない場合、調整および確認はFWD方向で行なって
ください。

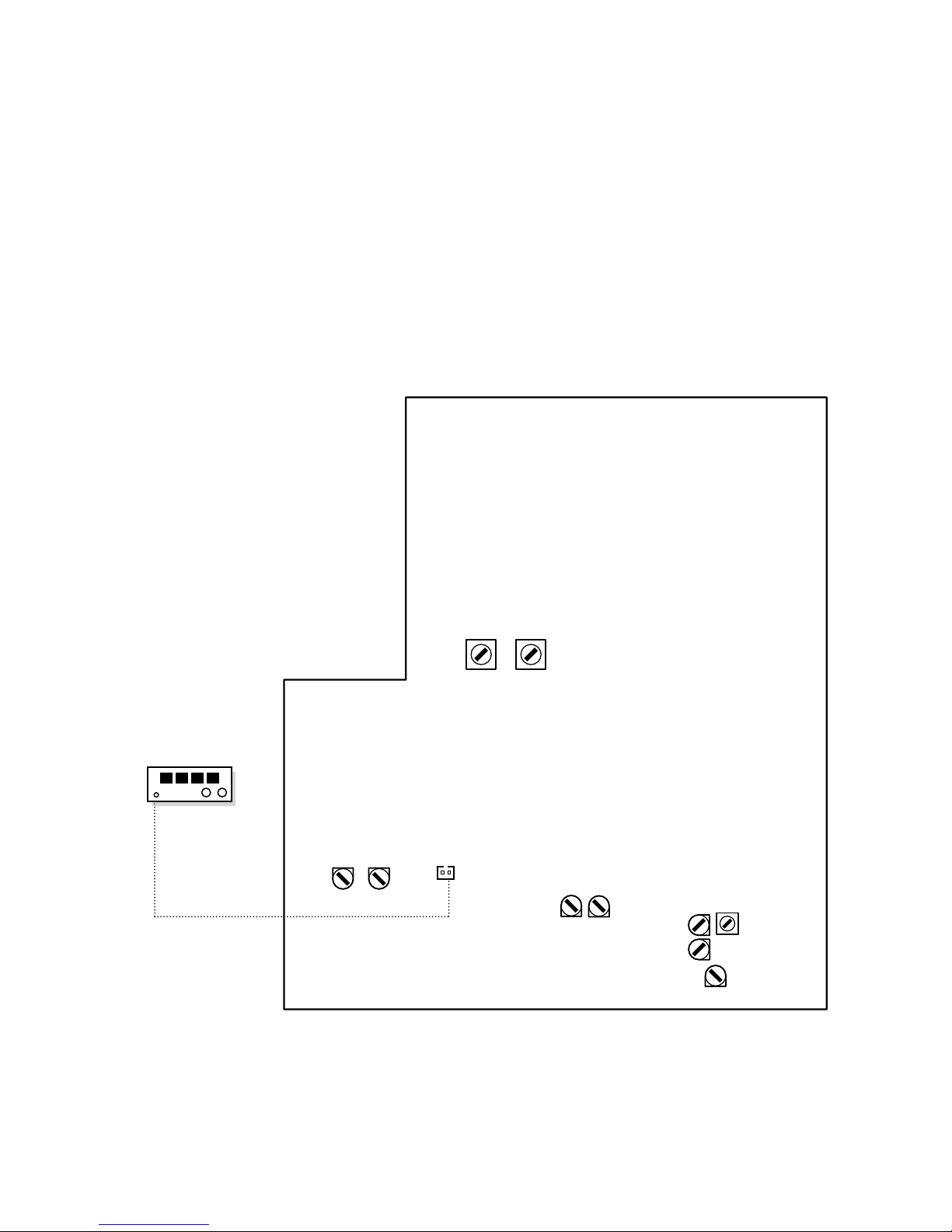

Fig. 3-1 Adjustment locations
TAPE PCB
R291
R292
R293 R294
R030
R181 R182
L101L102
L004
BN105
21
Frequency Counter

−6−

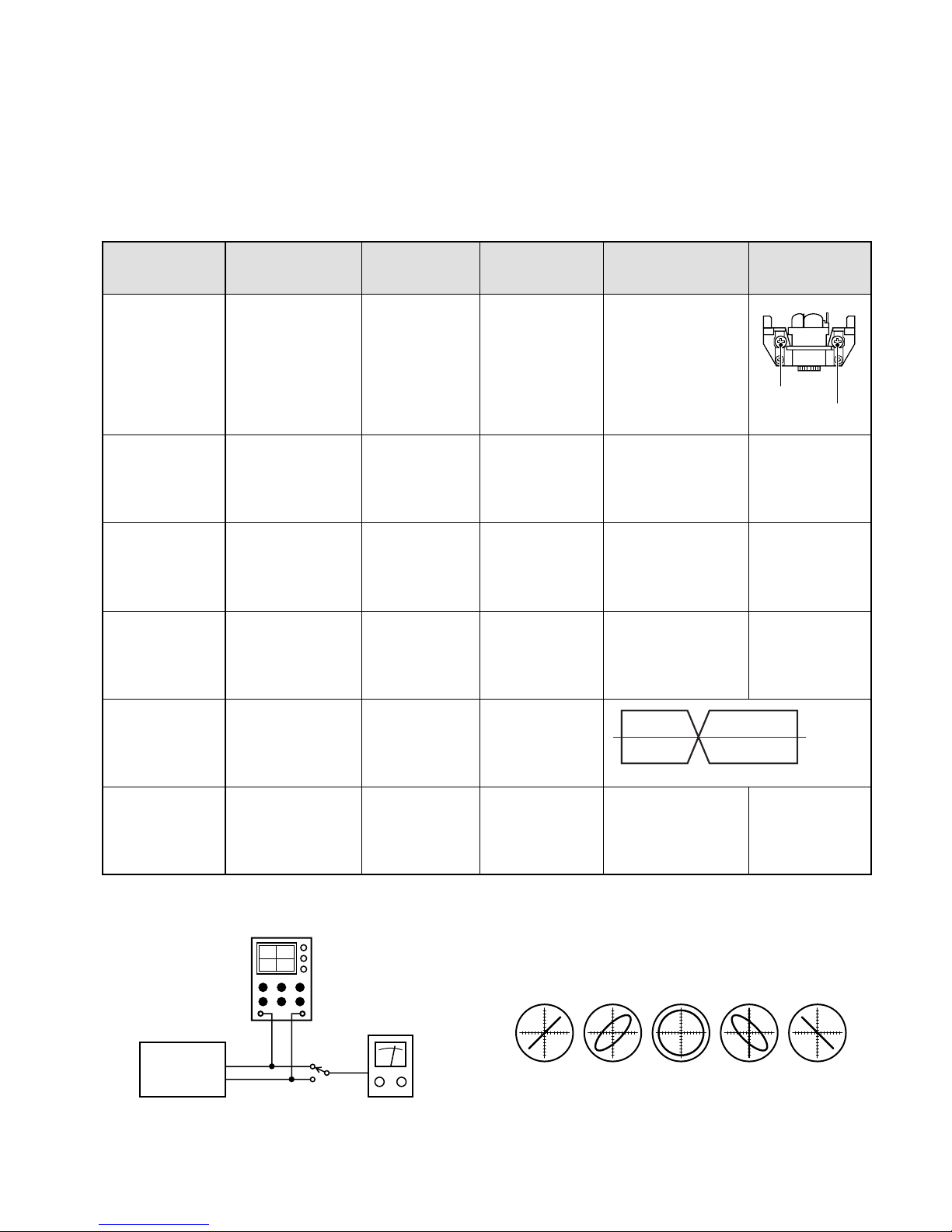

3-2-1 Mechanical performance 機構系
ITEM
項 目
SETTING
設 定
ADJUSTMENTS
調整ケ所
3. Pitch control variable
range
ピッチコントロール
可変幅
Check
1. Wow and flutter
ワウ・フラッタ
PITCH CONTROL: Center
FWD and REV play Check
2. Tape speed
テープ速度
PITCH CONTROL: Center
FWD play
CONTROL PCB
R652
MEASURING POINTS,
RESULT
測定ケ所・調整値
0.19% or less (WRMS)
3,000±20Hz
PITCH CONTROL −:
2,640Hz or lower
PITCH CONTROL +:
3,360Hz or higher
3,000±75Hz
CheckREV play
Fig. 3-3
Oscillator
Distortion Analyzer
Oscilloscope
AC voltmeter
AD-600
1kHz Filter
LS1
R
L
R
LINE IN LINE OUT
S2
Fig. 3-2 Basic test setup
TEST TAPE
テストテープ
MTT-111N
MTT-111N
MTT-111N
MTT-111N
Frequency Counter
Wow & Flutter Meter
AD-600 L
R
LINE OUT

3-2-2 Playback performance 再生系
Deck settings: TEAC test tapes:
Mode: PLAY MTT-150C : For Dolby level calibration
DOLBY NR Switch: OFF MTT-25702 : For playback frequency response check NORMAL tape
PITCH CONTROL: Center MTT-5513 : For S/N check NORMAL tape
ITEM
項 目
SETTING
設 定
INPUT SIGNAL
入力信号
ADJUSTMENTS
調整ケ所
MEASURING POINTS,
RESULT
測定ケ所・調整値
REMARKS
備 考
1. Head azimuth
adjustment
アジマス調整
Connection: Fig. 3-4
Check and adjust in
FWD, REV
respectively
FWD、REVそれぞれ
調整・確認
MTT-25702
(12.5kHz) Azimuth screws
LINE OUT:
Maximum output level
at L & R-ch
Phase: within 45°
Lch、Rchとも出力最大
位相:45°以内
(Fig. 3-5)
2. Playback output
level
再生出力レベル
Connection: Fig. 3-2 MTT-150C R181/R182 LINE OUT:
−8.2dB (300mV)
Ref. output level
基準出力レベル
3. Meter level
メーターレベル MTT-150C Check LEVEL METER:
0dB±1 dot
4. PHONES output
level
PHONES
出力レベル
Connection: Fig. 3-2
PHONES LEVEL: MAX MTT-150C Check
PHONES:
−5.7±3dB
(280mV〜560mV)
32 Ωload
32Ω負荷
5. Playback
frequency
response
再生周波数特性
Connection: Fig. 3-2 MTT-25702 Check
6. Playback S/N
ratio
再生S/N比
Connection: Fig. 3-2
MTT-5513
Playback the
leader tape portion
リーダーテープ部
を再生
Check 46dB min.
Ratio of ref. level to
noise
基準出力レベルと
ノイズの比
REV azimuth
FWD azimuth
Oscilloscope
AC voltmeter
AD-600 L
VER
R
LINE OUT
HOR
0°(in phase) 45°90°135°180°(out of phase)
Fig. 3-4 Fig. 3-5
−7−
250 1k 12.5k (Hz)
+4dB
–4dB

3-2-3 Recording performance 録音系
Deck settings: TEAC recording test tapes:
Mode: REC/PLAY MTT-5513 : For NORMAL
DOLBY NR Switch: OFF MTT-5563 : For CrO2
PITCH CONTROL: Center
SOURCE Switch: LINE
REC LEVEL Control: Specified position (Item 2)
ITEM
項 目
SETTING
設 定
INPUT SIGNAL
入力信号
ADJUSTMENTS
調整ケ所
MEASURING POINTS,
RESULT
測定ケ所・調整値
REMARKS
備 考
1. Min. LINE input
level
ライン最小
入力レベル
Connection: Fig. 3-2
REC LEVEL: Max.
Mode: REC-PAUSE
400Hz/−19dB
(87mV) Check
LINE OUT:
−8.2±3dB
(210mV〜420mV)
3. Bias osc
frequency
バイアス発振
周波数
Connection: Fig. 3-1
TAPE: MTT-5513
Mode: REC-PAUSE
No signal L004 BN105 Pin 1:
85±3kHz
4. Record bias
録音バイアス
Connection: Fig. 3-2
TAPE: MTT-5513
MTT-5563
250Hz/10kHz
−34dB (15mV)
NORMAL
:
R291/R292
CrO2:
R030
LINE OUT:
Nearly equal level at
both frequencies
両周波数の録再出力が
同レベル (±0.5dB)
5. MPX filter
MPX
フィルター
Connection: Fig. 3-2
TAPE: MTT-5513
19kHz/−12dB
(195mV) L101/L102 30dB min.
Ratio of ref. level to
signal
基準出力レベルに
対する比
6. Record level
録音レベル
Connection: Fig. 3-2
TAPE: MTT-5513
400Hz/−8.2dB
(300mV)
R293/R294
LINE OUT:
−8.2±1dB
(270mV〜330mV)
7. Total harmonic
distortion
総合歪率
Connection: Fig. 3-2
TAPE: MTT-5513
MTT-5563
400Hz/−12dB
(195mV) Check
NORMAL
: 2.0% or less
CrO2: 2.5% or less
TAPE: MTT-5563 Check
LINE OUT:
−8.2±1.5dB
(252mV〜357mV)
8. Overall
frequency
response
録再周波数特性
Connection: Fig. 3-2
TAPE: MTT-5513
MTT-5563
250Hz−12.5kHz
−34dB (15mV) Check
9. Overall S/N
ratio
総合S/N比
Connection: Fig. 3-2
TAPE: MTT-5513
MTT-5563
No signal Check
NORMAL
: 45dB min.
CrO2: 46dB min.
Ratio of ref. level to
noise
基準出力レベルと
ノイズの比
−8−
2. Specified LINE
input level
ライン規定
入力レベル
Connection: Fig. 3-2
Mode: REC-PAUSE
400Hz/−8.2dB
(300mV) REC LEVEL LINE OUT:
−8.2dB (300mV)
After adjusting, do
not move
(Specific position)
調整後は動かさな
いこと (規定位置)
250 400 12.5k (Hz)
+6dB
–6dB

−9−
ITEM
項 目
SETTING
設 定
INPUT SIGNAL
入力信号
ADJUSTMENTS
調整ケ所
MEASURING
POINTS, RESULT
測定ケ所・調整値
REMARKS
備 考
10. Erase
efficiency
消去率
Connection: Fig. 3-2
TAPE: MTT-5563
1kHz B.P.F in
1kHz/+1dB
(870mV) Check 60dB min.
Ratio of the 1kHz recorded
portion to the erased
portion.
未消去部分と消去部分の比
11. REC MUTE
function
RECMUTE
効果
Connection: Fig. 3-2
TAPE: MTT-5563
1kHz B.P.F in
1kHz/+1dB
(870mV) Check 55dB min.
Ratio of the 1kHz recorded
portion to the "REC MUTE"
portion.
録音部分と"RECMUTE"
部分の比
12. Channel
separation
チャンネルセ
パレーション
Connection: Fig. 3-2
TAPE: MTT-5563
1kHz B.P.F in
Lch: 1kHz/−9dB
(275mV)
Rch: No signal
Check 35dB min.
Ratio of Lch (1kHz) to Rch
(no signal).
Lch(1kHz)とRch(無信
号)の比
14. CD DUBBING
function
CDDUBBING
機能
Connection: Fig. 3-2
SOURCE: CD
CD DUBBING: On
TAPE: MTT-5513
MCD-111
Track 21
(1kHz/−10dB)
Check
LINE OUT:
−8.2±1.5dB
(252mV〜357mV)
13. Adjacent track
crosstalk
トラック間
クロストーク
Connection: Fig. 3-2
TAPE: MTT-5563
Lch: No signal
Rch: 125Hz/−9dB
(275mV)
Check 40dB min.
Invert tape and play Rch
track. Check leakage level
against the output
reference of previously
recorded portion.
テープを反転して再生した
時のRch出力レベルの比

4 EXPLODED VIEWS AND PARTS LIST
EXPLODED VIEW-1
−10−
分解図とパーツリスト
1
2
3
4
5
6
7
89
0
q
w
e
rt
y
d
s
f
g
h
j
z
x
c
v
b
n
m,
/
!
@
#$%
^
&
*
*
(
)
Q
W
E
R
T
Y
U
IOP
A
SD
F
G
H
J
K
L
L
L
C
V
V
V
V
V
B
B
B
B
B
B
NM
<
x
<
>
?
Z
Z
X
X
X
X
X
X
X
X
X
X
X
X
¡
™
u
io
p
a
k
l
;
C

−11−
EXPLODED VIEW-1
REF.NO. PARTSNO. DESCRIPTION
1‑1 * 3M0026000D BONNET
1‑2£* 3M000880 BUSHING,#2271
1‑3£3E002120 POWERCORD[J]
£3E009230 POWERCORD[US,C,GE]
£3E006330 POWERCORD[K]
£3E015210 POWERCORD[E]
£3E000350 POWERCORD[UK]
£3E000360 POWERCORD[A]
1‑4 * 3M0109600A REARPANEL[J]
* 3M0109610A REARPANEL[US,C,GE]
* 3M0109620A REARPANEL[K,E,UK,A]
1‑5 * 3E9526000A PCBASSY,DO[J]
1‑6 3M0025900A PLATE,IC
1‑7 3E010000 FER.CORE,B18T25X12X15
1‑8£* 3E0139200B POWERTRANSFORMER
1‑9 * 3E9526400A PCBASSY,TRANS(P)[J]
* 3E9526413A PCBASSY,TRANS(P)[US,C,GE]
* 3E9526437A PCBASSY,TRANS(P)[K]
* 3E9526440A PCBASSY,TRANS(P)[E,UK]
* 3E9526460A PCBASSY,TRANS(P)[A]
1‑10 * 3E9526500A PCBASSY,TRANS(S)
1‑11 * 3M0115500A INSULCOVER,A
1‑12 * 3M0110100A BRACKET,POWERTRANS
1‑13 * 3E9526200A PCBASSY,TAPE
1‑14 * 3M0109700A BRACKET,PCB"A"
1‑15 * 3M0109800A BRACKET,PCB"B"
1‑16 * 3E9528400A PCBASSY,REG
1‑17 * 3E0139000A FFC,BNCD‑P=1.0‑K‑15‑180
1‑18 * 3E0138900A FFC,BNCD‑P=1.25‑K‑12‑320
1‑19 * 3E0139100A FFC,SFBNCD‑P=1.0‑K‑16‑320
1‑20 * 3E9525500A PCBASSY,CONTROL
1‑21 * 3M0109900A BRACKET,PCB"C"
1‑22 3M0030500B BUTTON,POWER
1‑23 * 3M0108800A ROD,POWER
1‑24 * 3M0115600A INSULCOVER,B
1‑25 * 3E9526600A PCBASSY,P.SW
1‑26 * 3M0110200A BRACKET,POWERS/W
1‑27 * 3M0109500A CHASSIS,BOTTOM
1‑28 3M0108000A DOOR,CD1
1‑29 3M0108010A DOOR,CD2
1‑30 3M0108020A DOOR,CD3
1‑31 3M0111400A CDMECHAASSY,MGC‑F3000
1‑32 3M0047200A FOOTASSY
1‑33 * 3M0111500A MECHASSY,CMAL2Z213A
1‑34 * 3M0029900A BRACKET,EJECTA
1‑35 3M0010600A TORSIONSPRING,EJECT
1‑36 * 3M0029800A HOOK,EJECTA
1‑37 * 3M0108700A KNOB,EJECT
1‑38 3M0011200A DAMPER
1‑39 * 3E9525800A PCBASSY,FRONT(B)
1‑40 * 3E9526700A PCBASSY,VSELECT[US,C,GE]
1‑41 3M0108100A KNOB,MAIN
1‑42 * 3E9525600A PCBASSY,FLD
1‑43 * 3M0109000A LENS,PITCHCONTROL
1‑44 3M0108400A KNOB,SKIP
REF.NO. PARTSNO. DESCRIPTION
1‑45 3M0108200A KNOB,DISC
1‑46 3M0108300A KNOB,CDOPEN
1‑47 * 3E9525900A PCBASSY,FRONT(C)
1‑48 3M0108600A KNOB,VOLUME
1‑49 * 3E9526300A PCBASSY,HP
1‑50 * 3M0110000A BRACKET,PHONE
1‑51 * 3E9525700A PCBASSY,FRONT(A)
1‑52 * 3M0051600A TEACEMBLEM(GOLD)
1‑53 3M0062400A PLATE,REFLECT
1‑54 3M0107900A DOOR,LID
1‑55 3M0026500B WINDOW,LID
1‑56 3M0011100A CASE,LEAD
1‑57 3M0010400A TORSIONSPRING,CASEI
1‑58 3M0108500A KNOB,RECLEVEL
1‑59 * 3M001340 NUT,VRM9
1‑60 * 3M001350 PLAINWSHR,VRM9.1
1‑61 3M0109300A HOLDER,RECLEVEL
1‑62 3M0108900A WINDOW,FLT
1‑63 3M0107800A FRONTPANEL
1‑64 * 3M0060100A PLAINWASHER,M3D11.5
1‑65 * 3M0117700A SHIELDPLATE,IC
1‑66 * 3M0115700A CUSHION,GUARD
1‑67 * 3M0116500A PLATE,FCCGUIDE
1‑68 * 3M0115400A CUSHION
1‑69 3M0062700A RTNGRING‑C,D7.7‑0.8
1‑71 * 3B0001806A SCREW,J,SM3X6(BLK)
1‑72 * 3B0005708A SCREW,BPBM3X8(BLK)
1‑73 * 3B0005408A SCREW,BPBM4X8
1‑74 3B0001306A SCREW,J,SM3X6
1‑75 * 3B0000808A SCREW,BPPM3X8
1‑76 * 3B0000004A SCREW,BPSM2.6X4
1‑77 * 3M0010700A SCREW,4X1.3S
1‑78 3B0007206A SCREW,BPAM3X6
1‑79 * 3B0002308A SCREW,JPM3X8(BLK)
1‑80 * 3B0007300A SCREW,FPSTITEM3X6
1‑81 * 3B0000810A SCREW,BPPM3X10
1‑82 * 3B0004408A SCREW,BPSM3X8(BLK)[US,C,GE]

EXPLODED VIEW-2
−12−
1
2
3
4
5
6
7
8
9
0
q
q
t
y
u
i
o
d
f
g
h
j
k
l
;
z
x
c
b
m
/
!
@
#
%
^
&
*
()
T
T
Y
Y
U
I
O
P
AS
D
F
FF
F
F
F
G
G
G
G
H
H
J
J
J
J
J
J
J
J
<
>
?
®
¥
ø
œ
œ
œ
œ
œ
œ
œ
œ
œ
œ
œ
œ
∑
∑
∑
∑
∑
∑
£
£
∞
§
•
ª
¡
†
†
,
$
a
a
a
Q
W
R
E
w
rp
e
e
e
e
¢
v
n
∞
º
M
º
º
¨
ˆ
´
´
s
π
å
™
G
y
œ
œ
∞
∞
J
J
<

−13−
EXPLODED VIEW-2
REF.NO. PARTSNO. DESCRIPTION
2‑1 * 9A08676300 REINFORCINGHARDWARE(S)
2‑2 * 9A08676400 SLIDER(LIFT)
2‑3 * 9A08676500 REINFOTCINGHARDWARE(R)
2‑4 * 9A08676600 REINFOTCINGHARDWARE(TOP)
2‑5 * 9A08676700 REINFOTCINGHARDWARE(F)
2‑6 * 9A08676800 SHAFT(GEAR‑C)
2‑7 * 9A08676900 SHAFT(HOLDERGEAR)
2‑8 * 9A08677000 SHAFT(HOLDERTRAY)
2‑9 9A08677100 PULLEY
2‑10 9A08677200 GEAR(TRAYMOTOR‑A)
2‑11 9A08677300 GEAR(TRAYMOTOR‑B)
2‑12 9A08677400 GEAR(TRAYMOTOR‑C)
2‑13 9A08677500 GEAR(TRAY‑A)
2‑14 9A08677600 GEAR(LIFTMOTOR‑A)
2‑15 * 9A08677700 ARM(JOINT)
2‑16 9A08677800 ARM(LOADSW)
2‑17 9A08677900 LACK(GEAR)
2‑18 * 9A08678000 ARM(TRAY‑SUB)
2‑19 * 9A08678100 ARM(TRAY‑LOCK)
2‑20 * 9A08678200 GEAR(LIFT‑IDLER)
2‑21 9A08678300 GEAR(IDLER)
2‑22 9A08678400 GUIDE(TRAYOUTER‑L)
2‑23 9A08678500 CLAMPER
2‑24 9A08678600 CAM(LIFT)
2‑25 * 9A08678700 HOLDER(LIFT)
2‑26 * 9A08678800 HOLDER(TRAY‑R)
2‑27 * 9A08678900 TRAY(SUB)
2‑28 * 9A08679000 ARM(SWITCHCLOSE)
2‑29 * 9A08679100 TRAY(MAIN)
2‑30 * 9A08679200 CHASSIS(MAIN)
2‑31 * 9A08679300 HOLDER(TRAYTOP)
2‑32 9A08679400 GUIDE(TRAYOUTER)
2‑33 * 9A08679500 SLIDER(TRAY‑B)
2‑34 * 9A08679600 GUIDE(TRAY‑L)
2‑35 9A08679700 GUIDE(TRAY‑R)
2‑36 9A08679800 ARM(TRAYCATCH‑L)
2‑37 9A08679900 ARM(TRAYCATCH‑R)
2‑38 * 9A08680000 CHASSIS(GUIDE)
2‑39 * 9A08680100 GUIDE(TRAYMID)
2‑40 9A08680200 GUIDE(CAM)
2‑41 * 9A08680300 GEAR(TRAY‑IDLER)
2‑42 * 9A08680400 SLIDER(TRAY‑A)
2‑43 9A08680500 SLIDER(TRAYLOCK)
2‑44 * 9A08680600 ARM(SWITCHOPEN)
2‑45 9A08680700 PULLEY(B)
2‑46 * 9A08680800 TRAY(SUB‑2)
2‑47 * 9A08680900 TRAY(SUB‑3)
2‑48 9A08681000 GEAR(TRAY‑FINAL)
2‑49 * 9A08681100 HOLDER(GEAR‑B)
2‑50 * 9A08681200 HOLDER(GEAR‑C)
2‑51 9A08681400 GEAR(SUN)
2‑52 9A08681500 GEAR(INTERNAL)
2‑53 9A08681600 GEAR(CARRIER)
2‑54 9A08681700 GEAR(PLANET)
2‑55 9A08681800 PULLEY(MOTOR‑A)
REF.NO. PARTSNO. DESCRIPTION
2‑56 9A08681900 BELT
2‑57 * 9A08682000 TORSIONSPRING(CAMLIFT)
2‑58 * 9A08682100 EXTENSIONSPR(TRAYLOCK)
2‑59 9A08682200 TORSIONSPR(LACKGEAR)
2‑60 * 9A08682300 TORSIONSPR(HOLDERGEAR)
2‑61 * 9A08682400 SHAFT(GEAR‑B)
2‑62 * 9A08682500 SHAFT(GEAR‑A)
2‑63 * 9A08682600 SHAFT(PULLEY)
2‑64 * 9A08682700 SCREW(TRAY)
2‑65 9A07827800 SCREW(A2)
2‑66 * 9A07825200 SCREW(SUB‑L)
2‑67 * 9A08682800 PCB(MAIN)
2‑77 9A07825700 INSULATOR37(BLUE)
2‑78 9A07825800 INSULATOR25(GREEN)
2‑79 9A08683800 TRAVERSEUNIT
2‑80 * 9A08683900 PHOTOINT,GP1S93
2‑81 * 9A08684000 MAGNET(2)
2‑82 * 9A08684100 CONNECTOR,15FMN‑STK
2‑83 9A08684200 DCMOTOR,MDN4BT3MEA
2‑84 9A08684300 SWITCH,MPU10184MLBO
2‑85 9A08684400 SWITCH,MPU11470MLBO
2‑86 9A08684500 SWITCH,MPU11301MLBO
2‑88 9A07825000 PHOTOTR,RPT‑38PB3F
2‑89 * 9A07746000 LED,SIR‑34ST3F
2‑90 9A07827900 SCREW,TAPTITE2.6X6
2‑91 9A08684600 SCREW,BINDTAPPING2.6X8
2‑92 * 9A08684700 SCREW,BINDTAPPING2.6X6(BL)
2‑93 * 9A08684800 SCREW,SEMS2X4
2‑94 * 9A08684900 SCREW,TAPPING2X3.5
2‑95 * 9A08685000 SCREW,MACHINEM2X2.5
2‑96 * 9A08685100 POLYWS,1.57X4X0.5CUT
2‑97 9A08685200 COMPRESSIONSPRING(GEAR)
2‑98 9A08685300 SCREW(GEAR)
2‑99 * 9A08685400 SCREW,BINDTAPTITE2.6X6
2‑100 * 9A08685500 RESISTOR,390OHM
2‑101 * 9A07828000 RESISTOR,330OHM

EXPLODED VIEW-3
−14−

−15−
EXPLODED VIEW-3
REF.NO. PARTSNO. DESCRIPTION REMARKS
3‑1 9A08686200 MTRMAINBLK
3‑2 9A08686700 ASSYF/W
3‑3 9A08687000 F/RBELT
3‑4 9A08686600 ASSYF/W
3‑5 9A08686500 MAINBELT
3‑6 * 9A08686300 PCBCONTROLBLK
3‑7 9A08686400 CLUTCHASSYBLK
3‑8 9A08686900 ROLLERPINCHBLKL
3‑9 9A08686800 ROLLERPINCHBLKR
3‑10 9A08686100 PLATEHDBLK

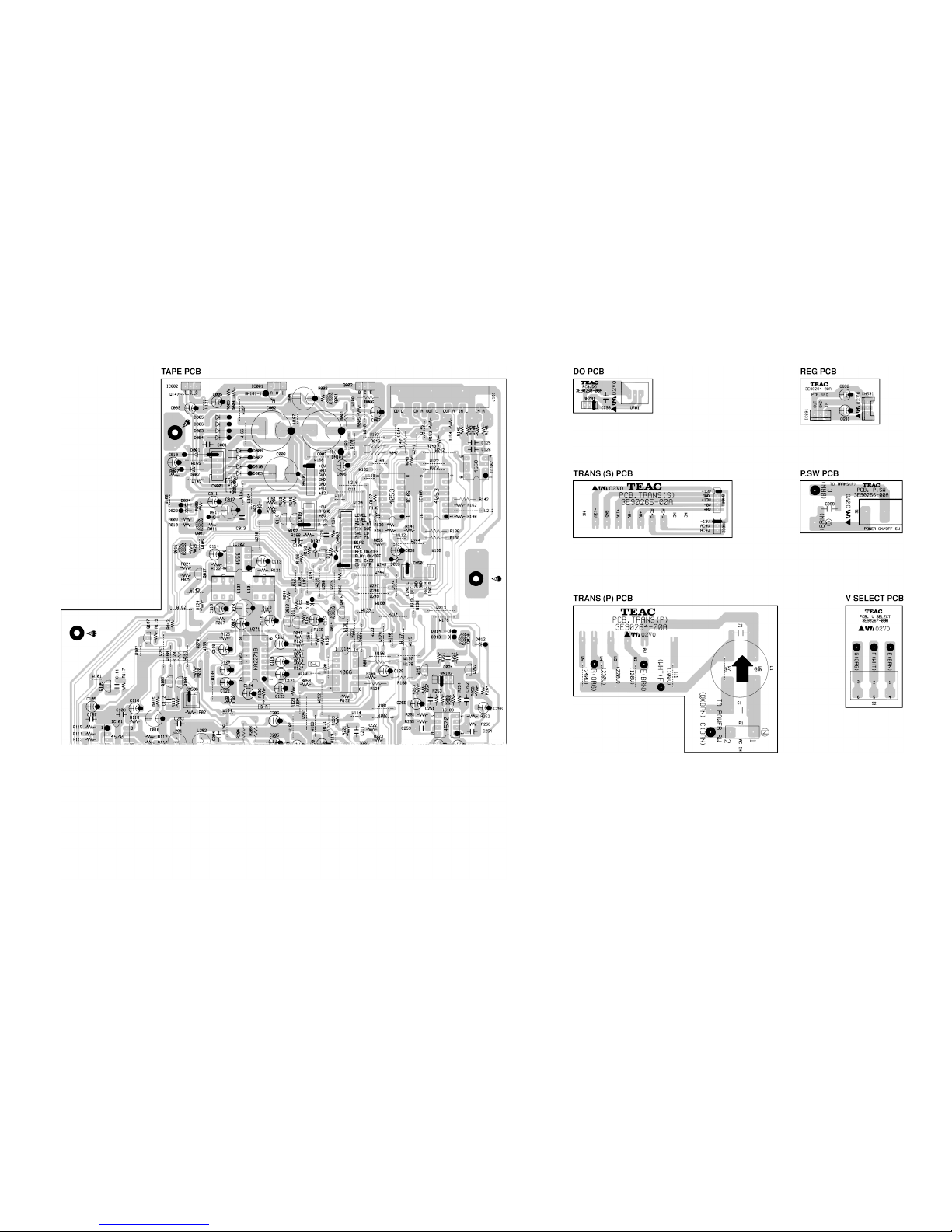

5 PC BOARDS AND PARTS LIST
−16−
基板図とパーツリスト

−17−

−18−

CONTROL PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9525500A PCBASSY,CONTROL
C601£3C000580 CE,63V220UFM
C602£3C000790 CE,50V220UFM
C613£3C000360 CE,50V10UFM
CN002 3E010350 CONNECTPLUG,B3B‑PH‑K‑S
CN101 3E010390 CONNECTPLUG,B7B‑PH‑K‑S
CN102 3E001150 CONNECTPLUG,B3B‑EH‑A
CN505 3E010400 CONNECTPLUG,B8B‑PH‑K‑S
CN508 3E010340 CONNECTPLUG,B2B‑PH‑K‑S
CN602 3E014220 CONNECT,12FE‑BT‑VK‑N
CN701 3E010350 CONNECTPLUG,B3B‑PH‑K‑S
CN702 3E010380 CONNECTPLUG,B6B‑PH‑K‑S
CN703 3E014200 CONNECT,15FMM‑BTK
CN704 3E014210 CONNECT,16FMM‑BTRK
D601£3S000031 DIODE,1N4003‑TR
D602 3S003591 ZDI,MTZJ30B
D603 3S000681 ZDI,MTZJ5.1B
D604 3S000241 DIODE,1SS133
D605£3S000031 DIODE,1N4003‑TR
D606 3S000681 ZDI,MTZJ5.1B
D607£3S000031 DIODE,1N4003‑TR
D608 3S000031 DIODE,1N4003‑TR
D701 3S000241 DIODE,1SS133
D702,D703 3S001891 ZDI,MTZJ6.2B
D704 3S003441 ZDI,MTZJ4.7B
D705 3S000681 ZDI,MTZJ5.1B
D801,D802 3S003281 DIODE,RB721Q‑40
GND2 3E0043200A TERMINAL,EARTHPLATEB
IC601 S00419000A IC,CXP82224‑148Q
IC701 3S003300 IC,CXA2581N
IC702 3S003310 IC,CXD2598Q
IC703 3S001590 IC,KA9258D
IC704,705 3S000260 IC,NJM4558D
IC706,707 3S003600 IC,BA6209N
IC708 3S002550 IC,BA7082F
IC709 3S001340 IC,74HCU04AF
IC710 3S001620 IC,74HC00SOP
L701 3E003711 COIL,10UHEC24‑100K‑T2
Q601£3S000020 TR,2SA1015GR
Q603 3S000000 TR,2SC1815GR
Q604,Q605 3S000291 TR,DTC124ES
Q606,Q607 3S003330 TR,2SB1240TV2Q
Q608,Q609 3S000291 TR,DTC124ES
Q610,Q611 3S000301 TR,DTA124ES
Q612,Q614 3S000291 TR,DTC124ES
Q701 3S000020 TR,2SA1015GR
Q703 3S000741 TR,DTC143TS
Q705 3S000291 TR,DTC124ES
Q801 3S000000 TR,2SC1815GR
R652 3R004580 VR,SEMI‑FIXEDRH0615‑4.7K
R758 3R004810 RD,1/2W10OHMJ
R811 3R004590 VR,SEMI‑FIXEDRH0615‑10K
R814‑R817 3R004840 RD,1/4W4.7OHMNONFLAME
X601 3E011740 RESONATOR,CST10.00MTW
X701 3E013070 X'TAL,16.9344MHZ
FLD PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9525600A PCBASSY,FLD
* 3M0062200A RCCUSHION
* 3M0109200A HOLDER,FLT
CN504 3E001290 CONNECTPLUG,S3B‑PH‑K‑S
CN507 3E010360 CONNECTPLUG,B4B‑PH‑K‑S
D501,D502 3S000241 DIODE,1SS133
FL501 3E0131800A DISPLAY,FL,HNA‑11MM33
S501‑S515 3E002070 SW,TACTSKQSABHMR‑187
S521‑S523 3E002070 SW,TACTSKQSABHMR‑187
S527 3E002070 SW,TACTSKQSABHMR‑187
U501 E0062220 RMCNRCVR,RPM6938‑V4
VR503 3R004890 VARRES,10KAX2RK14K12D
FRONT(A) PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9525700A PCBASSY,FRONT(A)
* 3M0068404A LEDHOLDER,LED3‑4
LED501 3S003480 LED,LSE2040(ORG)
S516‑S520 3E002070 SW,TACTSKQSABHMR‑187
VR501 3R003980 VARREG,5KBRK11K113CC
VR502 3R003980 VARREG,5KBRK11K113CC
FRONT(B) PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9525800A PCBASSY,FRONT(B)
D503,D504 3S000241 DIODE,1SS133
S528,S529 3E014560 SW,SLIDETKR‑0022/473
S530 3E014570 SW,SLIDETKR‑0023/474
S531 3E014560 SW,SLIDETKR‑0022/473
FRONT(C) PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9525900A PCBASSY,FRONT(C)
S524‑S526 3E002070 SW,TACTSKQSABHMR‑187
HP PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9526300A PCBASSY,HP
D091,D092 3S000241 DIODE,1SS133
GND4 3E0043200A TERMINAL,EARTHPLATEB
IC191 3S000840 IC,BA4560
J091 3E002140 JACK,JY‑6313‑01‑030GD
L091 3E003721 COIL,100UHEC24‑101K‑T2
VR191 3R003920 VARREG,50KAX2RK09K12A
−19−

TAPE PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9526200A PCBASSY,TAPE
C001£3C003340 CQ,100V0.022UFJMYLAR
C002,C003£3C001210 CE,25V3300UFM
C004£3C000920 CE,16V470UFM
C008£3C001200 CE,16V3300UFM
C010£3C000360 CE,50V10UFM
C011£3C000420 CE,35V22UFM
CN001 3E001170 CONNECTPLUG,B5B‑EH‑A
CN191 3E010370 CONNECTPLUG,B5B‑PH‑K‑S
CN501 3E010380 CONNECTPLUG,B6B‑PH‑K‑S
CN506 3E010340 CONNECTPLUG,B2B‑PH‑K‑S
CN603 3E010440 CONNECTPLUG,B12B‑PH‑K‑S
D001‑D010£3S000031 DIODE,1N4003‑TR
D011 3S000671 ZDI,MTZJ4.3B
D012‑D014 3S000241 DIODE,1SS133
D018 3S001581 ZDI,MTZJ3.0B
D019‑D022 3S000241 DIODE,1SS133
D023,D024 3S000031 DIODE,1N4003‑TR
D026 3S001891 ZDI,MTZJ6.2B
D101,D102 3S000241 DIODE,1SS133
IC001£3S000250 IC,NJM317F
IC002£3S000650 IC,NJM7805FA
IC101 3S000280 IC,UPC4570C
IC102 3S000260 IC,NJM4558D
IC103 3S002520 IC,KA2271B
IC104 3S000430 IC,BU4066BC
IC105,106 3S000810 IC,TC4053BP
IC107 3S000260 IC,NJM4558D
IC108 3S000280 IC,UPC4570C
IC201 3S000260 IC,NJM4558D
J101 3E014190 JACK,RJ‑1074B‑09‑0320A
L002,L003 3E003711 COIL,10UHEC24‑100K‑T2
L004 3E0042800A TRANS,BIASOSC85KHZ
L101,L102 3E003730 FILTER,MPXLPFFXD2
L201,L202 3E003740 FILTER,BIASTRAP85KHZ
L203,L204 3E003690 COIL,#71598.2MH
Q001£3S000020 TR,2SA1015GR
Q002 3S000400 TR,2SB1015Y
Q003,Q004 3S000020 TR,2SA1015GR
Q005,Q006 3S000000 TR,2SC1815GR
Q008 3S000020 TR,2SA1015GR
Q009 3S000291 TR,DTC124ES
Q010 3S000020 TR,2SA1015GR
Q011,Q012 3S000301 TR,DTA124ES
Q013 3S000000 TR,2SC1815GR
Q014 3S000301 TR,DTA124ES
Q015 3S000291 TR,DTC124ES
Q016 3S000301 TR,DTA124ES
Q017‑Q019 3S000000 TR,2SC1815GR
Q020 3S000301 TR,DTA124ES
Q101‑Q104 3S000000 TR,2SC1815GR
Q105,Q106 3S000741 TR,DTC143TS
Q107,Q108 3S000000 TR,2SC1815GR
Q109,Q110 3S000731 TR,2SD2144S
Q111,Q112 3S000000 TR,2SC1815GR
TAPE PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
Q201‑Q204 3S000000 TR,2SC1815GR
Q251,Q252 3S000731 TR,2SD2144S
R030 3R004580 VR,SEMI‑FIXEDRH0615‑4.7K
R181,R182 3R004530 VR,SEMI‑FIXEDRH0615‑100
R291,R292 3R004610 VR,SEMI‑FIXEDRH0615‑47K
R293,R294 3R004590 VR,SEMI‑FIXEDRH0615‑10K
DO PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9526000A PCBASSY,DO[J]
U701 3S002290 IC,GP1F32T
TRANS(S) PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9526500A PCBASSY,TRANS(S)
TRANS(P) PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9526400A PCBASSY,TRANS(P)[J]
* 3E9526413A PCBASSY,TRANS(P)[US,C,GE]
* 3E9526437A PCBASSY,TRANS(P)[K]
* 3E9526440A PCBASSY,TRANS(P)[E,UK]
* 3E9526460A PCBASSY,TRANS(P)[A]
L1£3E004290 COIL,1MH/1.5A[E,UK]
P1 3E002170 PIN,TERMINALLAPPING2P
REG PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9528400A PCBASSY,REG
CN691 3E001430 CONNECTPLUG,S3B‑EH‑A
IC691£3S002170 IC,NJM7812FA
P.SW PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9526600A PCBASSY,P.SW
C999£3E004300 S.KILLER,CS12‑F2GA472MYAS
S1£3E003770 SW,POWERSDDLD1‑A2‑F‑1
V SELECT PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
* 3E9526700A PCBASSY,VSELECT[US,C,GE]
S2£3E002110 SW,SLIDESL13B‑022
−20−
Other manuals for AD-600
1
Table of contents
Other Teac CD Player manuals
Popular CD Player manuals by other brands

Sony
Sony CDX-605 - Compact Disc Changer Service manual

Pioneer
Pioneer DEH-2700R Operation manual

Cambridge Audio
Cambridge Audio Azur 340C Specifications

Kenwood
Kenwood DP-R5070 instruction manual

Anthem
Anthem CD 1 operating manual

Audio international
Audio international MCD-104-01-x Installation and operation manual
