Techmar 6156011 User manual

12V Motion sensor
6156011
3m

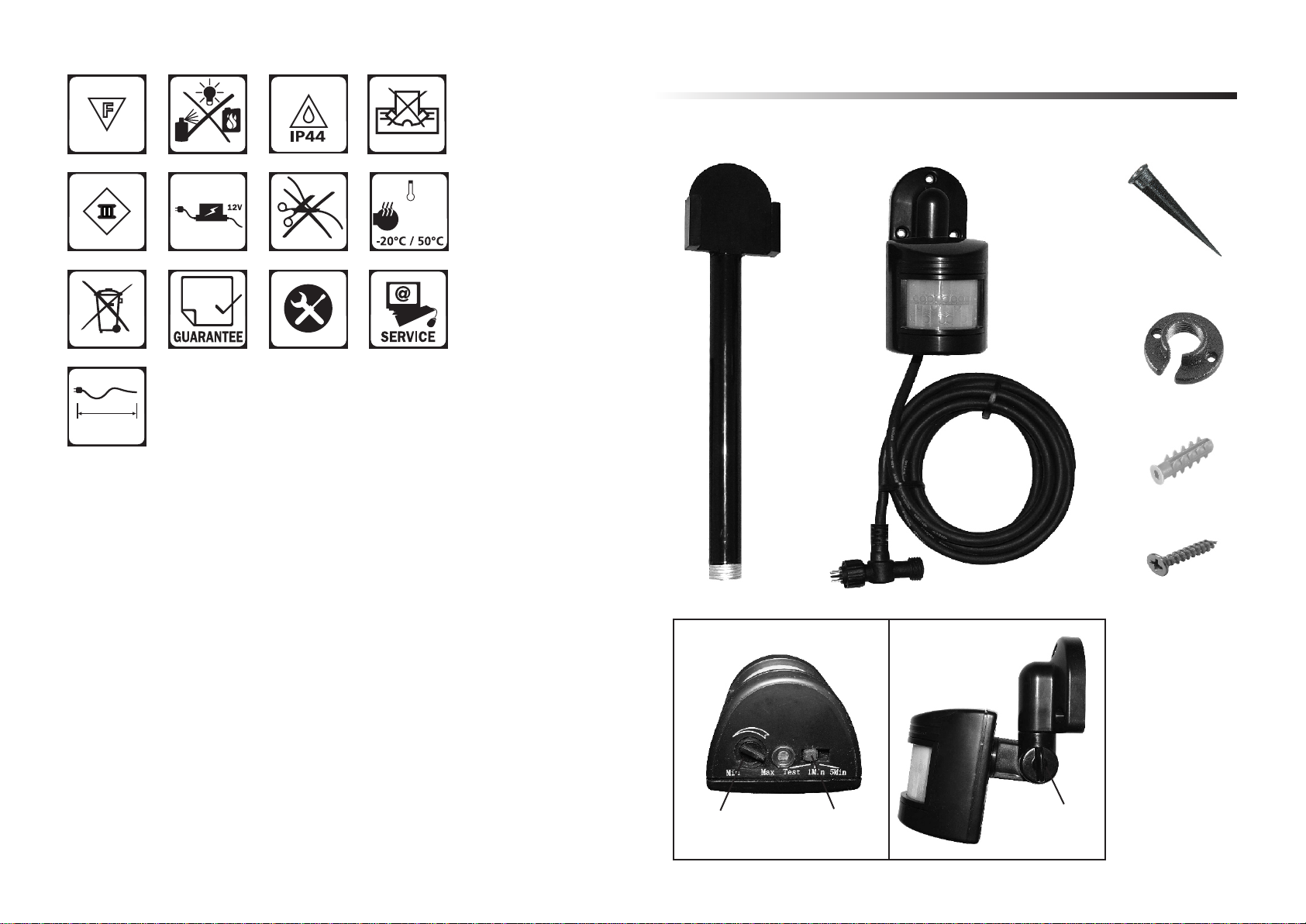

1. 12V Ingangsstekker
2. 12V uitgangsstekker
3. Draaiknop lichtgevoeligheid
4. Schuifknop voor tijdsinstelling
5. Stelschroef
1. 12V input plug
2. 12V output plug
3. Turning knob light sensitivity
4. Slide knob for time setting
5. Screw knob
1. 12V stickpropp
2. 12V uttag
3. Vred för ljuskänslighet
4. Skjutknapp för tidsinställning
5. Skruv
1. 12V Eingangsstecker
2. 12V Ausgangsstecker
3. Drehregler Lichtempfindlichkeit
4. Schiebeknopf für Zeiteinstellung
5. Dreh-kopf Schraube
1. Prise d'entrée 12V
2. Prise de sortie 12V
3. Bouton sensibilité lumière
4. Curseur timer
5. Bouton de réglage
[e-mail]
Max. 60 Watt 12V
Ml3644
12
34
102-12196A-B012B
102-12189-B012B
5
801-01165-RS
301－03172A

2
4
[e-mail]

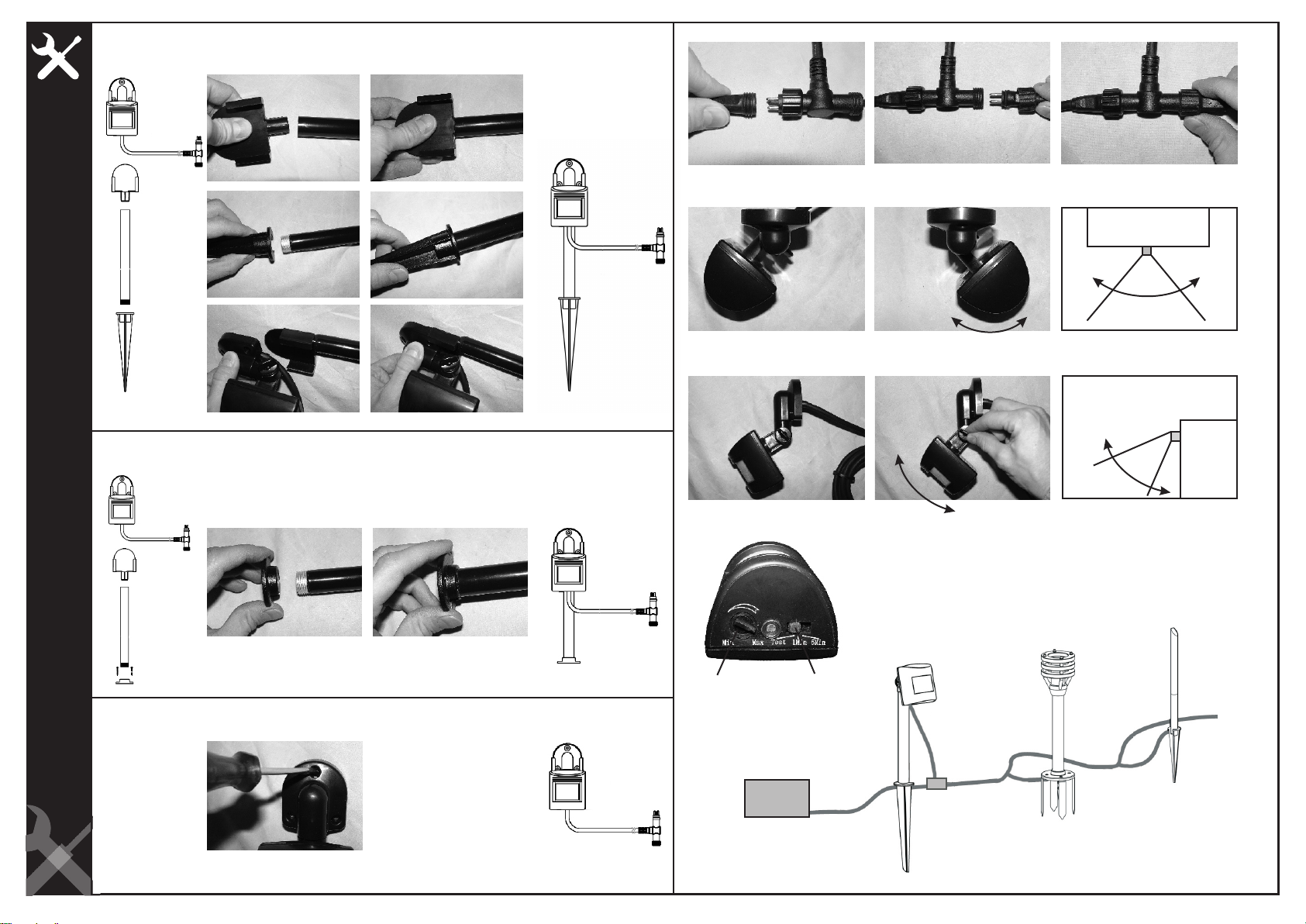

Spike
Base
Wall mount
12V
34
Horizontal
90°
Vertical
45°
5m
A
12
A
5

ACHTUNG !
- Dieses Produkt sollte nur für 12V Wechselspannung verwendet werden.
- Der Bewegungsmelder kann innen und außen installiert werden. (IP44)
- Maximal können zusammen Leuchte und Geräte bis 60 Watt beeinflusst
werden.
- In Kombination mit einem Timer oder einer Fernbedienung wird vom Einsatz
abgeraten. Wir empfehlen den Bewegungsmelder und die Lampen die von
ihm beeinflusst werden sollen, an einen eigenen Stromkreis anzuschließen
der immer eingeschaltet ist da Timer oder Fernbedienung die
Stromversorgung unterbrechen können. Dadurch würde der
Bewegungsmelder gestört und nicht mehr funktionieren.
ANSCHLIESSEN DES BEWEGUNGSMELDERS
- Der Empfänger kann an beliebiger Stelle der 12V Anlage eingesetzt werden.
Er beeinflusst alle Lampen und gerate die sich hinter dem Empfänger
befinden.
- Nehmen sie den 12V Stecker (1) an den 12V Transformator aus der
Steckdose.
- Schließen sie den 12V Stecker (1) an den 12V Transformator oder an
einen der Anschlüsse des Hauptkabels an.
- Mit dem 12V Ausgangstecker (2) des Bewegungsmelder verbinden Sie die
12V Lampe oder ein (Haupt-) Kabel.
- Montieren Sie den Bewegungsmelder so, dass seine Front zum
Erkennungsbereich ausgerichtet ist.
Drehen Sie den Bewegungsmelder horizontal in die gewünschte Position.
Lösen Sie Schraube des Drehkopfes (5) und drehen Sie den
Bewegungsmelder vertikal in die gewünschte Position. Dann ziehen Sie die
Schraube des Drehkopfes wieder an.
Der Erkennungsbereich beträgt : Horizontal 90°, Vertikal 45°, bei einer
Entfernung bis zu 5 Meter.
- Jetzt stecken sie den Transformatorstecker in die Steckdose.
EINSTELLUNG DES BEWEGUNGSMELDERS
- Der Bewegungsmelder funktioniert bei Dunkelheit.
- Drehen Sie die Drehknopf Lichtempfindlichkeit (3) biss der Sensor bei der
gewünschten Dämmerungphase reagiert.
- Verschieben Sie den Regler für Zeiteinstellung (4) um den Funktionszeitraum
des Sensors zu bestimmen
Der Funktionszeitraum kann auf 20 Sekonden, einer oder fünf Minuten
eingestellt werden.
