TechniSat TECHNITOP HAV 36 User manual
1 Produktbeschreibung
Der TECHNITOP HAV 36 ist ein Breitbandkabelverstärker für den Frequenzbereich 87-1006 MHz mit umschaltbarer 27/36
dB Verstärkung, separat einstellbarer Pegel- und Schräglagenkorrektur sowie ein aktivem Rückwegbereich von 5-65 MHz.
Der Verstärker ist ausschließlich für die Installation in Innenräumen zugelassen.
2 Sicherheitshinweise
• Die Installation des Verstärkers muss gemäß IEC60728-11 und nationalen Sicherheitsstandards erfolgen.
• Der Verstärker wird mit 230 V~ versorgt. Diese Spannung ist lebensgefährlich.
• Alle Reparaturen müssen von qualifiziertem Personal durchgeführt werden.
• Das Gerät ist Schutzisoliert und entspricht der Schutzklasse II.
• Entfernen Sie niemals die Abdeckung des Netzteilteils, ohne das Gerät vom Stromnetz zu trennen.
• Schließen Sie das Gerät nicht an das Stromnetz an, wenn das Netzanschlusskabel oder der Stecker beschädigt sind.
• Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Kabel korrekt angeschlossen sind.
• Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.
• Die Netzsteckdose muss leicht zugänglich sein.
• Gerät vor Feuchtigkeit, Flüssigkeiten, Tropf- und Spritzwasser schützen.
• Keine mit Flüssigkeiten gefüllten Gegenstände auf das Gerät stellen.
• Gerät nicht in Feuchträumen betreiben.
• Gerät nur in gemäßigtem, nicht tropischem Klima verwenden.
• Stellen Sie keine brennenden Gegenstände, z. B. brennende Kerzen, auf das Gerät.
• Wenn das Gerät längerer Zeit unter kalten Bedingungen gelagert wurde, bewahren Sie es mindestens 2 Stunden lang
in einem warmen Raum auf, bevor Sie es an das Stromnetz anschließen.
• Stecken Sie keine Gegenstände in die Lüungsönungen.
• Stellen Sie sicher, dass die Lüungsönungen nicht durch Gegenstände wie Zeitungen, Tischdecken, Gardinen oder
ähnliches abgedeckt werden.
• Montieren Sie das Gerät nur an senkrechten Flächen.
• Montieren Sie das Gerät mit einem Freiraum von mindestens 10 cm über, unter und vor dem Gerät.

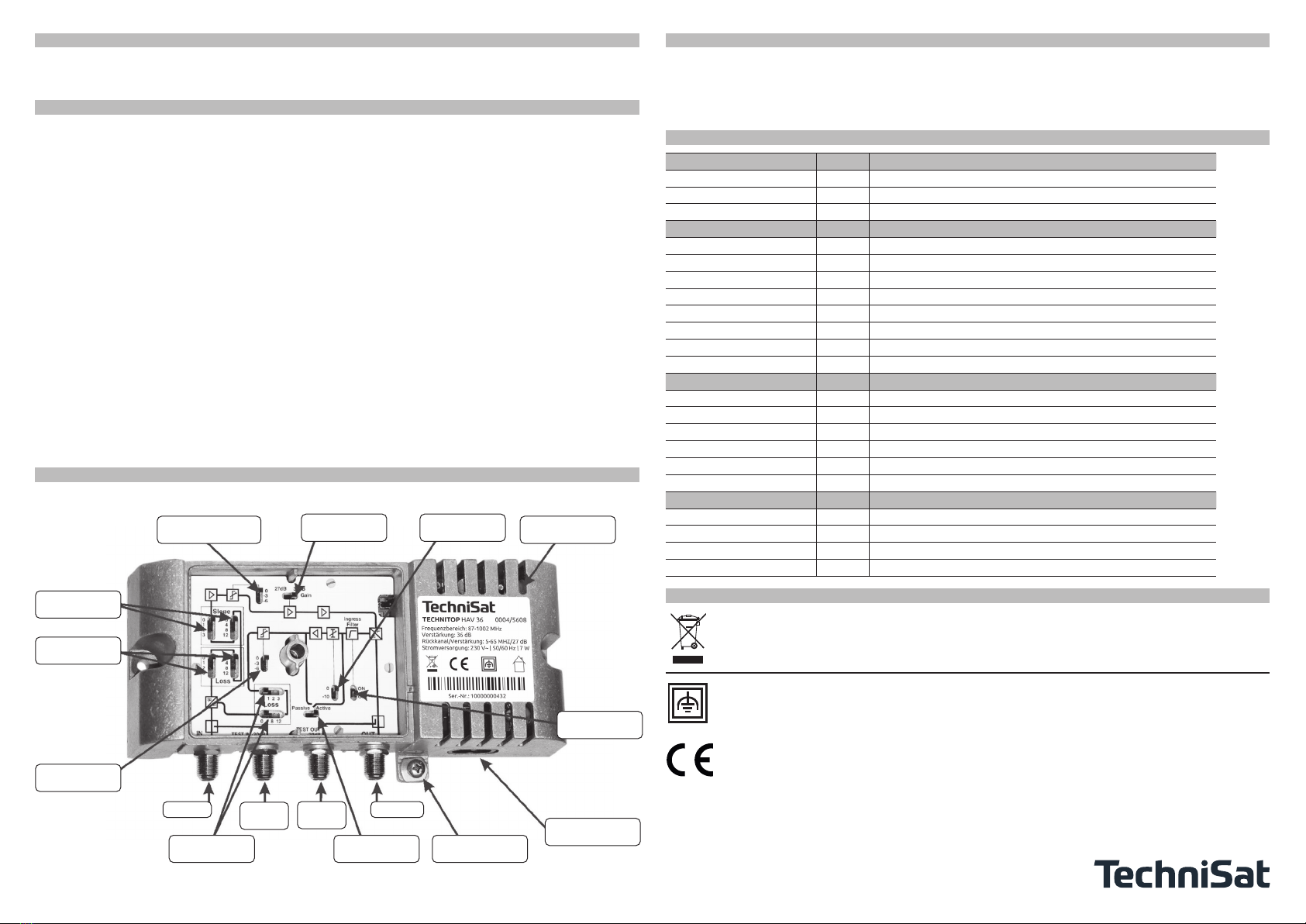

3 Außenansicht und Bedienelemente
4 Installation
Montieren Sie den Verstärker waagerecht an der Montagefläche mit den Anschlüssen nach unten um eine gute Belüung
zu gewährleisten.
Der Verstärker muss mit 2 Flachkopf-Schrauben mit einem Durchmesser von 3,5 bis 4 mm befestigt werden - verwenden
Sie bei Bedarf passende Dübel. Die Schrauben sind nicht im Lieferumfang enthalten.
Stellen Sie sicher, dass die Versorgungsspannung der Angabe auf dem Typenschild entspricht und schließen Sie die den
Verstärker an die Stromversorgung an.
5 Technische Daten
Bezeichnung Einheit Wert
Model TECHNITOP HAV 36
Artikel-Nr. 0004/5608
EAN 4019588456082
Vorwertsweg
Frequenzbereich MHz 87 ... 1002
Verstärkung dB 27 / 36 (umschaltbar)
Verstärkungsregulierung dB 15 (in 1 dB Schrien)
Schräglagenregulierung dB 15 (in 1 dB Schrien)
Rückflussdämpfung dB ≥ 14 (@40 MHz; -1,5 dB/oct., min. 10 dB)
Ausgangspegel dBµV 109 (CTB, CSO, EN60728-3)
Rauschmaß dB ≤ 6,5
Messausgang dB -20
Rückweg
Frequenzbereich MHz 5 ... 65
Verstärkung dB 27 / -3 (aktiv / passiv)
Verstärkungsregulierung dB -15 (in 1 dB Schrien)
Schräglagenregulierung dB -6 / -3 / 0
Ausgangspegel dBµV 115, aktiv (IMD3 = 60 dB (DIN45004B)
Rückflussdämpfung dB > 14 dB
Allgemein
Versorgungsspannung 230V ~ / 50 ... 60Hz
Leistungsaufnahme W 7
Nenntemperaturbereich °C -20 ... 50
Abmessung (B x H x T) mm 185 x 91 x 47
6 Entsorgungs-/Recycling-Hinweis
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2002/96/EG DES
EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte –
fachgerecht entsorgt werden. Bie geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an
den dafür vorgesehenen öentlichen Sammelstellen ab.
Das Gerät ist doppelt vom Netz isoliert und verfügt über eine funktionale Erdung.
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 10/20
Abschri und Vervielfältigung nur mit Genehmigung des Herausgebers.
TechniSat ist ein eingetragenes Warenzeichen der
TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
Eingang
Betriebsanzeige
Verstärkung
Rückweg
Verstärkung
Vorwertsweg
Interstage Equalizer
Vorwertsweg
Schräglage
Vorwertsweg
Dämpfung
Vorwertsweg
Equalizer
Rückweg
Netzanschluss
Erdungsanschluss
Ingressfilter
Rückweg
Aktiv/passiv
Rückweg
Dämpfung
Rückweg
Ausgang
MP
Eingang
MP
Ausgang
1 Product description
The TECHNITOP HAV 36 is a broadband amplifier for the frequency range 85-1006MHz with switchable 27/36 dB gain,
separately adjustable level and slope correction and has a active return path range of 5-65 MHz.
The amplifier is approved exclusively for indoor installation.
2 Safety instructions
• Installation of the amplifier must be done according IEC60728-11 and national safety standards.
• The amplifier is powered from mains 230 V~. This voltage is dangerous to life.
• Any repairs must be done by a qualified personnel.
• The amplifier is double isolated from the mains 230 V~.
• Do not remove the cover of the power supply section, without disconnecting the unit from the mains supply.
• Do not plug the amplifier into the mains supply if the power cord or plug is damaged.
• Do not plug the amplifier into the mains supply until all cables have been connected correctly.
• To disconnect the amplifier completely from the mains, disconnect plug from the mains socket.
• The mains socket must be easily accessible.
• The amplifier shall not be exposed to dripping or splashing water and no objects filled with liquids, such as vases, shall
be placed on it.
• Avoid placing amplifier next to central heating components, near highly combustible materials and in areas of high
humidity.
• No naked flame sources, such as lighted candles, should be placed on amplifier.
• If the amplifier has been kept in cold conditions for a long time, keep it in a warm room no less than 2 hours before
plugging into the mains.
• Do not insert any objects into ventilation openings.
• The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers, ta-
ble-cloths, curtains.
• Mount the amplifier in vertical position with RF input connectors underneath.
• From top, front and boom of installed amplifier must be at least 10 cm free space.
3 External view and operating controls
4 Installation
The amplifier should be mounted on vertical surface with connectors underneath in order to ensure good ventilation
conditions.
The amplifier must be fixed with 2 flat-head screws Ø 3.5-4 mm and appropriate wall-plugs if necessary. The screws are
not included in a package.
Check that the supply voltage matches the particulars on the rating plate, then connect the amplifier to the power supply.
5 Technical data
Description Unit Value
Model TECHNITOP HAV 36
item no. 0004/5608
EAN 4019588456082
Forward path
Frequency range MHz 87 ... 1002
Gain dB 27 / 36 (switchable)
Level aenuator dB 15 (by 1 dB step)
Slope correction dB 15 (by 1 dB step)
Return loss dB ≥ 14 (@40 MHz; -1,5 dB/oct., min. 10 dB)
Output level dBµV 109 (CTB, CSO, EN50083-3)
Noise figure mA ≤ 6,5
Test output dB -20
Return path
Frequency range MHz 5 ... 65
Gain dB 27 / -3 (active / passive)
Level aenuator dB 15 (by 1 dB step)
Slope correction dB -6 / -3 / 0
Output level dB 115, activ (IMD3 = 60 dB (DIN45004B)
Return loss dB > 14
General
Supply voltage 230V ~ / 50 ... 60Hz
Power consumption W 7
Nominal temperature range °C -20 ... 50
Dimensions (W x H x D) mm 185 x 91 x 47
6 Disposal/Recycling instructions
Electronic equipment must not be disposed of in domestic waste. According to directive 2002/96/EC OF
THE EUROPEAN PARLIAMENT AND COUNCIL of 27 January 2003 on waste electrical and electronic equip-
ment, it must be disposed of professionally. At the end of its service life, take this device for disposal at a
designated public collection point.
Equipment is double insulated from the mains, with functional earthing.
Your device is CE approved and meets all necessary EU standards.
Subject to changes and printing errors. Status 10/20
Reproduction and copies are only allowed with the consent of the publisher.
TechniSat is a registered trademark of
TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
Input
Powering
indicator
Input aenuator
return path
Gain switch
forward path
Interstage equalizer
forward path
Slope correction
forward path
Aenuator
forward path
Equalizer
return path
Mains
connection
Earthing clamp
Ingress filter
return path
Activ/passive
return path
Aenuator
return path
Output
Test
Input
Test
Output
