5
Vigtige instruktioner:
De i dette dokument beskrevne kølere, er udelukkende designet til opbevaring og afkøling af
drikkevarer i flasker eller dåser.
For at få det fulde udbytte af skabet, bør De læse denne brugsvejledning igennem.
Det er brugers ansvar at anvende skabet i henhold til instruktionerne.
Kontakt omgående forhandleren, såfremt der opstår fejl ved skabet.
Skabet er kun til indendørs brug.
Skabet bør anbringes i et tørt og tilstrækkeligt ventileret rum.
Skabet bør ikke placeres i nærheden af varmekilder eller direkte sollys.
Skabet bør ikke placeres i nærheden af ventilations/airconditions-anlæg.
Bemærk at alle elektriske apparater kan medføre farer.
Opbevar ikke eksplosionsfarlige stoffer, f.eks. gas, benzin, æter og lignende i skabet.
Der er ikke brugt asbest eller CFC i konstruktionen.
Olien i kompressoren indeholder ikke PCB.
- DETTE SKAB SKAL ALTID TILSLUTTES ET STIK MED JORDFORBINDELSE !
- VED REPARATION SKAL STIKKET TAGES UD AF STIKKONTAKTEN !
- KUN FOR SKABE MED R290/R600a KØLEMIDDEL !
Dette skab indeholder er brændbart kølemiddel, sørg derfor for god ventilation omkring skabet.
Brug ikke mekanisk værktøj til afrimning, da dette kan forårsage utætheder på kølesystemet.
Brug ikke elektrisk værktøj inden i skabet.
Enhver reparation på dette skab skal udføres af en kvalificeret reparatør. (EN 60335-2-89: 2010)

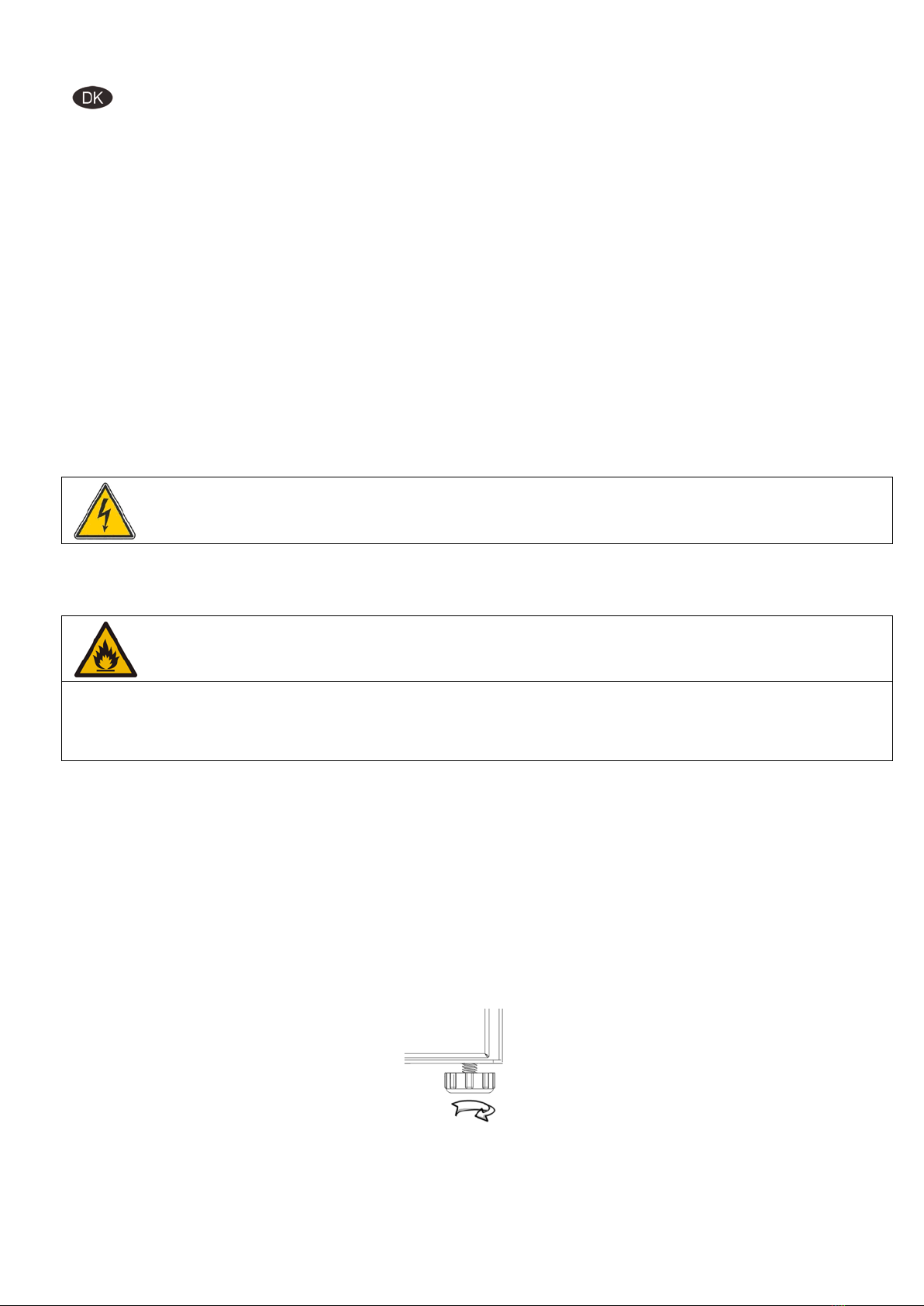

Udpakning og opstilling:
Fjern al emballage og kontroller for transportskader.
Eventuelle transportskader skal straks anmeldes til transportøren.
Ved indbygning, skal der sikres en afstand bagved og over skabet på mindst 50 mm.
Sørg for at luftindtaget i bundpanelet ikke blokeres.
For korrekt funktion er det vigtigt at skabet står lige, dette kan sikres ved at justere fødderne:

6

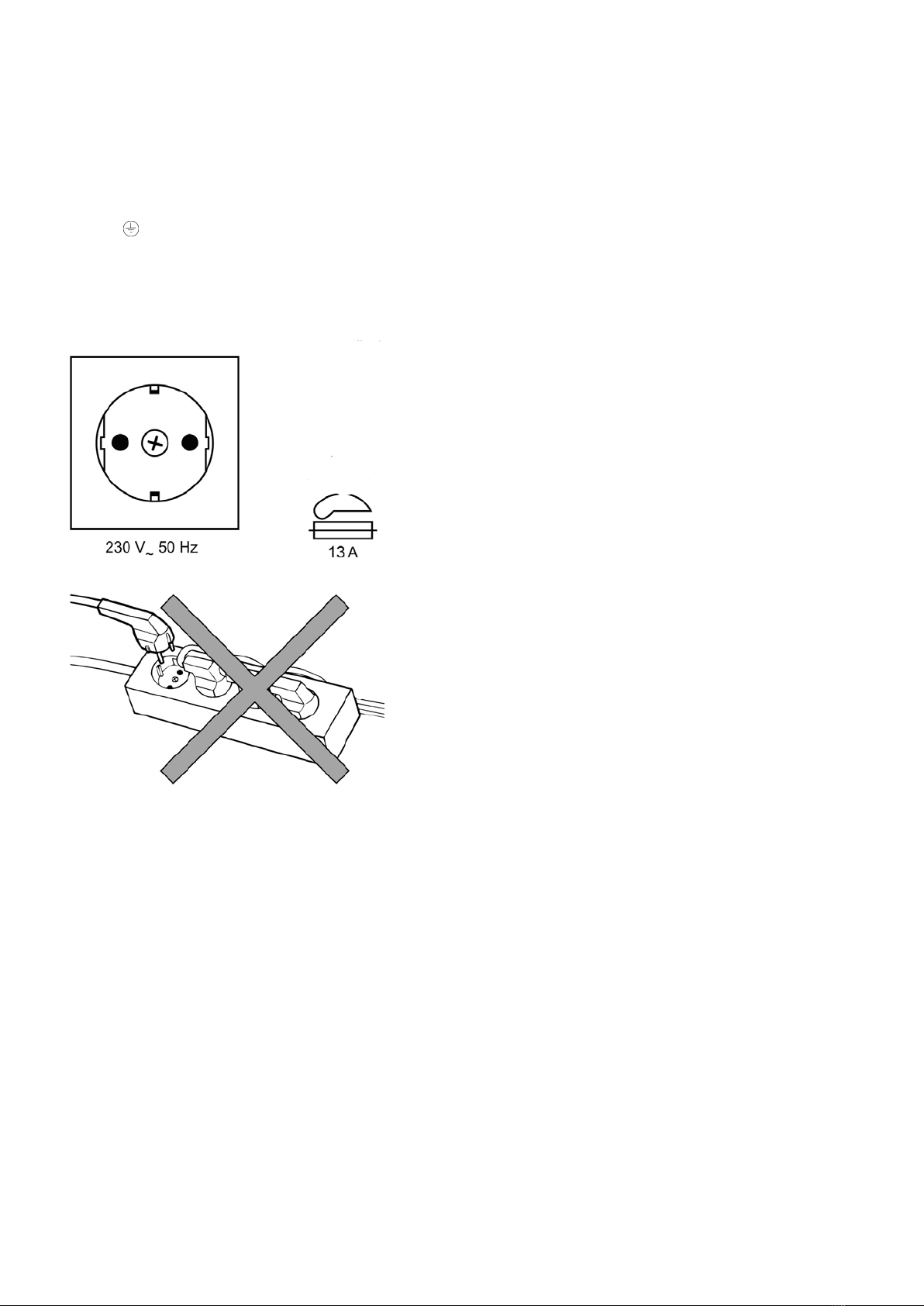

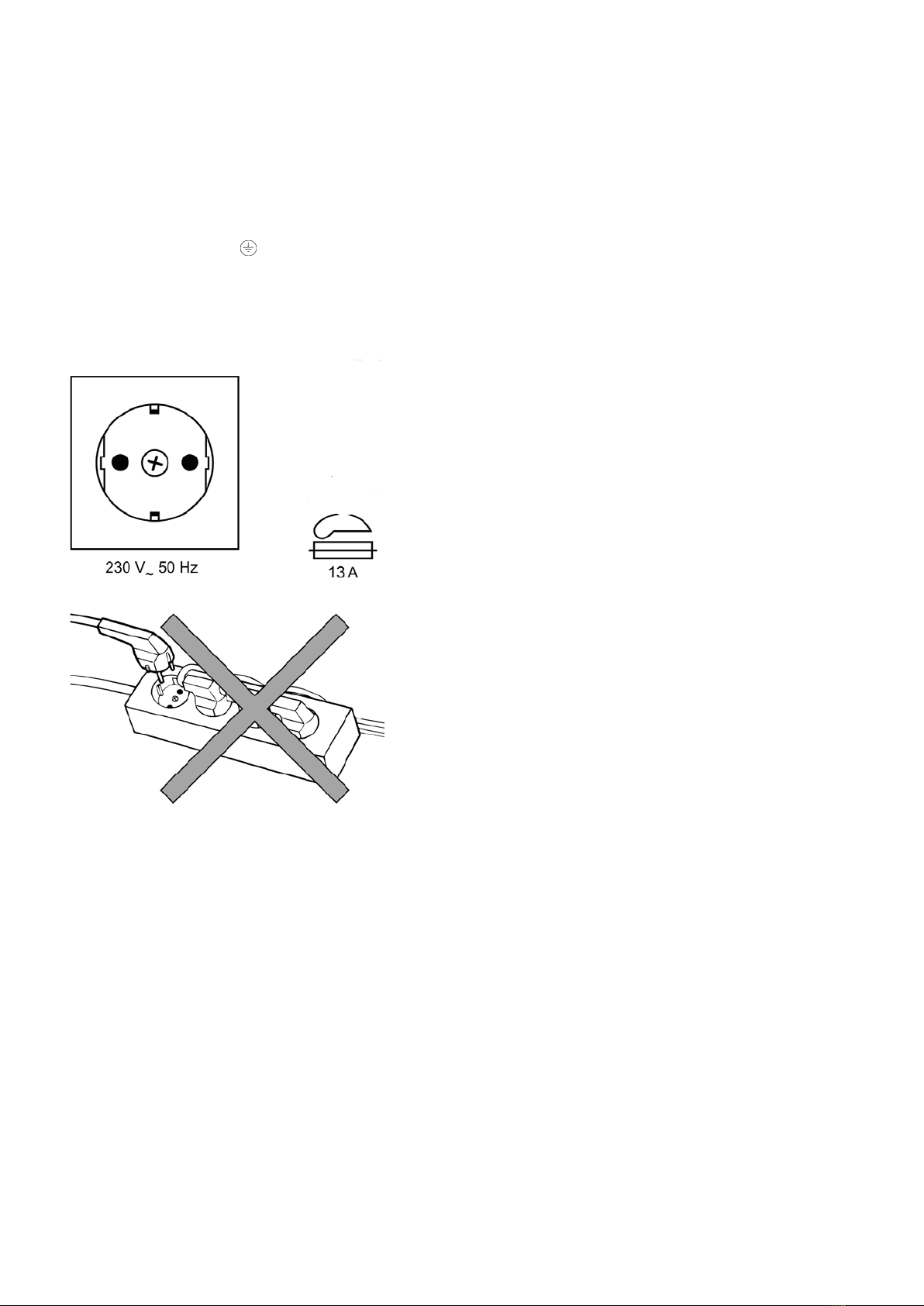

El-tilslutning
Skabet er beregnet for tilslutning til 220-240 V/50 Hz. Tilslutningen skal ske ved en stikkontakt, der
bør være let tilgængelig.
Dette kølemøbel skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selvom der
er tale om udskiftning af et eksisterende kølemøbel, der ikke har været ekstrabeskyttet.
I alle tilfælde skal der benyttes en trebenet stikprop, og lederen med grøn/gul isolation skal tilsluttes
jordklemmen (mærket ).
I alle andre tilfælde bør De lade en autoriseret el-installatør undersøge, hvordan De nemmest får
ekstrabeskyttet skabet. Hvis De ikke har ekstrabeskyttelse i bygningen i forvejen, anbefaler
Elektricitetsrådet, at De lader el-installatøren opsætte en PFI- eller HPFI afbryder.
Skabet skal tilsluttes et 13 A. beskyttet strømudtag.
Skabet bør ikke tilsluttes en flerpolet fordelingsdåse.
Opstart
Inden skabet tages i brug, anbefales det at rengøre dette, se afsnit om vedligeholdelse.
Vigtigt !
Hvis skabet har ligget ned under transport, vent 2 timer før opstart.

7

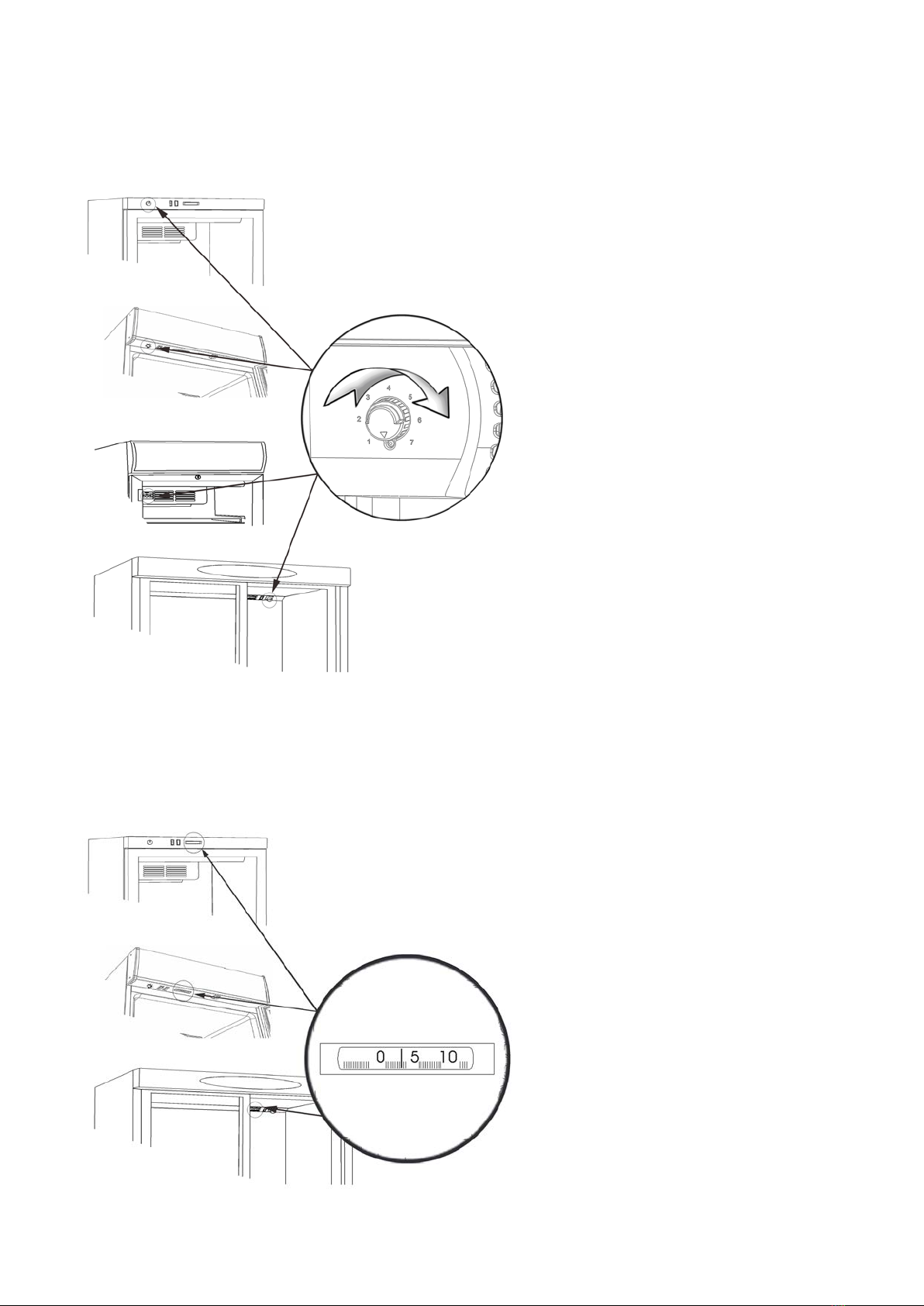

Termostaten (Se også side 128)
Termostaten kan indstilles på en skala fra 1-7, hvilket svarer til ca. 2-12 ºC.
En indstilling på 3-4 vil i de fleste tilfælde være optimal.
Kølesystemet kan frakobles ved en indstilling på 0.
Termostaten kan alt efter model være
placeret:
1. I toppanel.
2. Under canopy.
3. I afdækning af intern ventilator.
Termometer
Alle skabe er udstyret med et termometer.
Termometeret kan alt efter model være
placeret:
1. I toppanel
2. Under canopy.

8
Afrimning
Skabet afrimer automatisk. Tøvand ledes ud til fordampning i en beholder, der er placeret i
kompressorrum.
Lås
Skabe med hængslede døre er forsynet
med en lås, denne er placeret øverst i
døren.
Lys
Skabe med lys har en lysafbryder, der
alt efter model være placeret:
1. I toppanel
2. Under canopy.
3. I afdækning af intern ventilator.

9

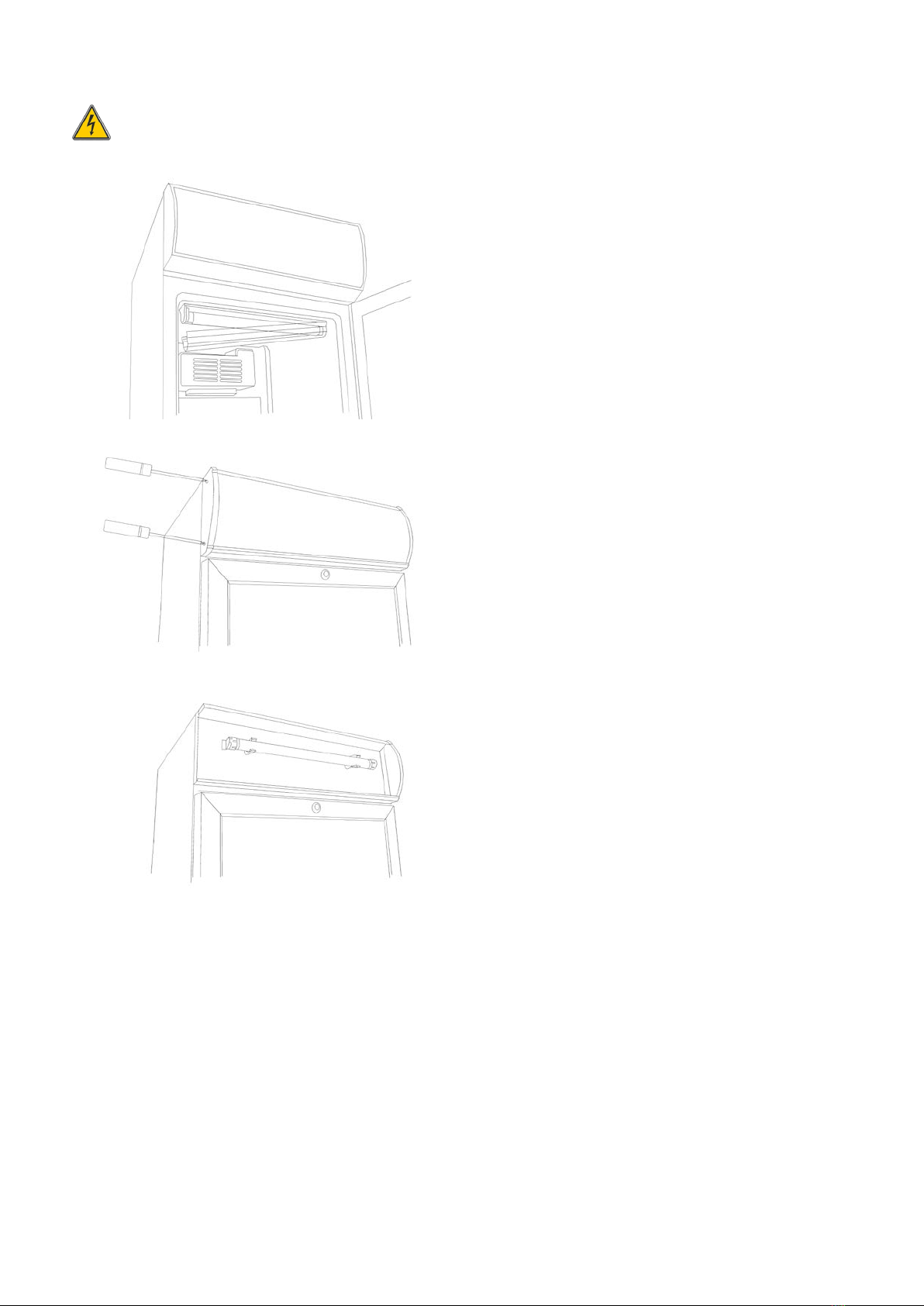

Udskiftning af lys
HUSK, at afbryde strømforsyningen til skabet inden lyskilder udskiftes !
Intern lys:
Det interne neon lys udskiftes ved at
afmontere afdækningen og udskifte
røret med en tilsvarende type.
Det interne LED lys skal erstattes med
en tilsvarende type, kontakt deres lokale
leverandør for originale reservedele!
Canopy lys:
Det eksterne neon lys i canopy udskiftes
ved at afmontere et sidestykke.
Herefter kan lyspladen trækkes til siden
for adgang til neonrør.
Dette udskiftes med en tilsvarende type.
Det eksterne LED lys i canopy udskiftes
på samme måde.
Kontakt deres leverandør for originale
reservedele!
Lyspladen skubbes forsigtigt på plads
igen, hvorefter sidestykket genmonteres.

10

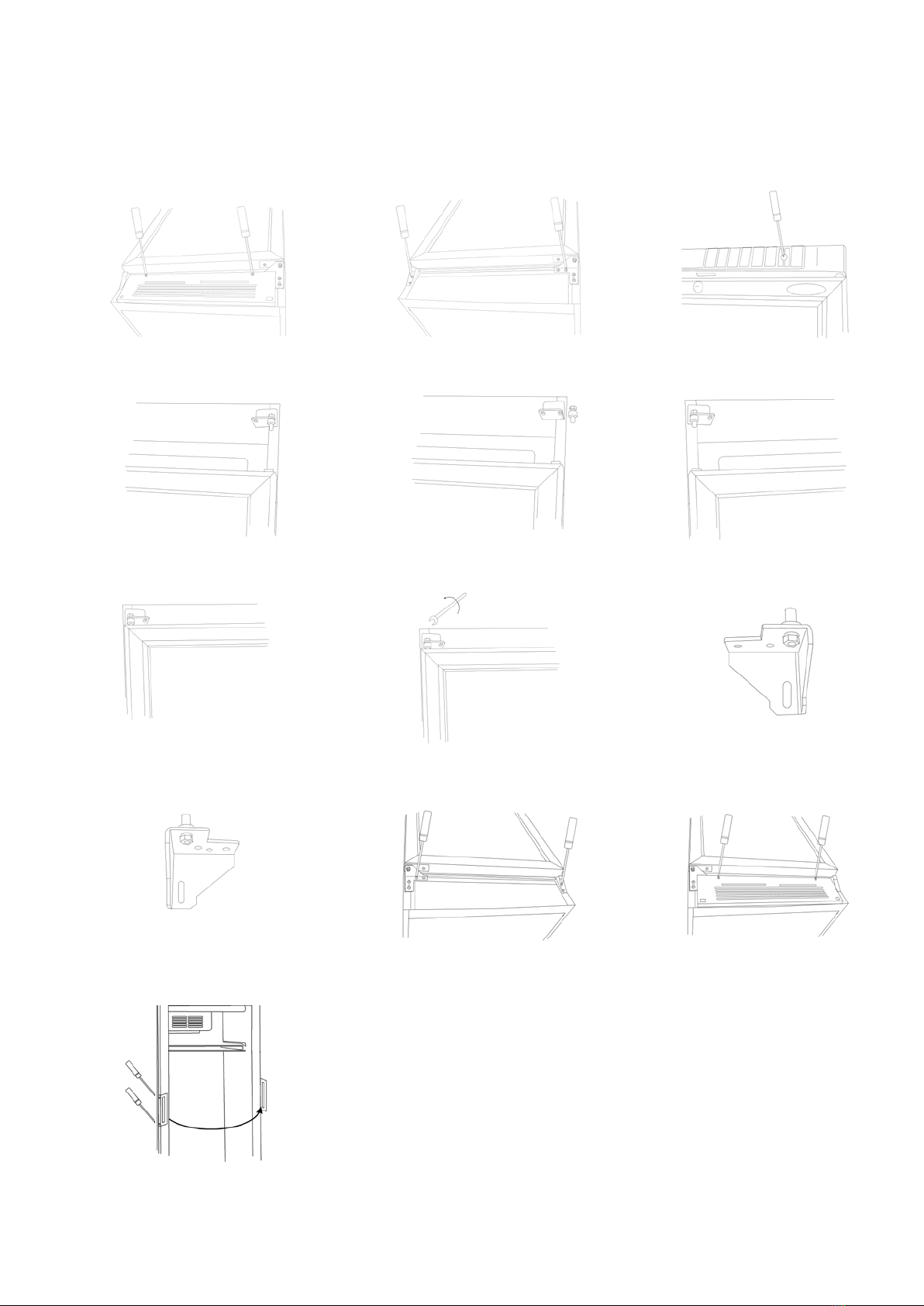

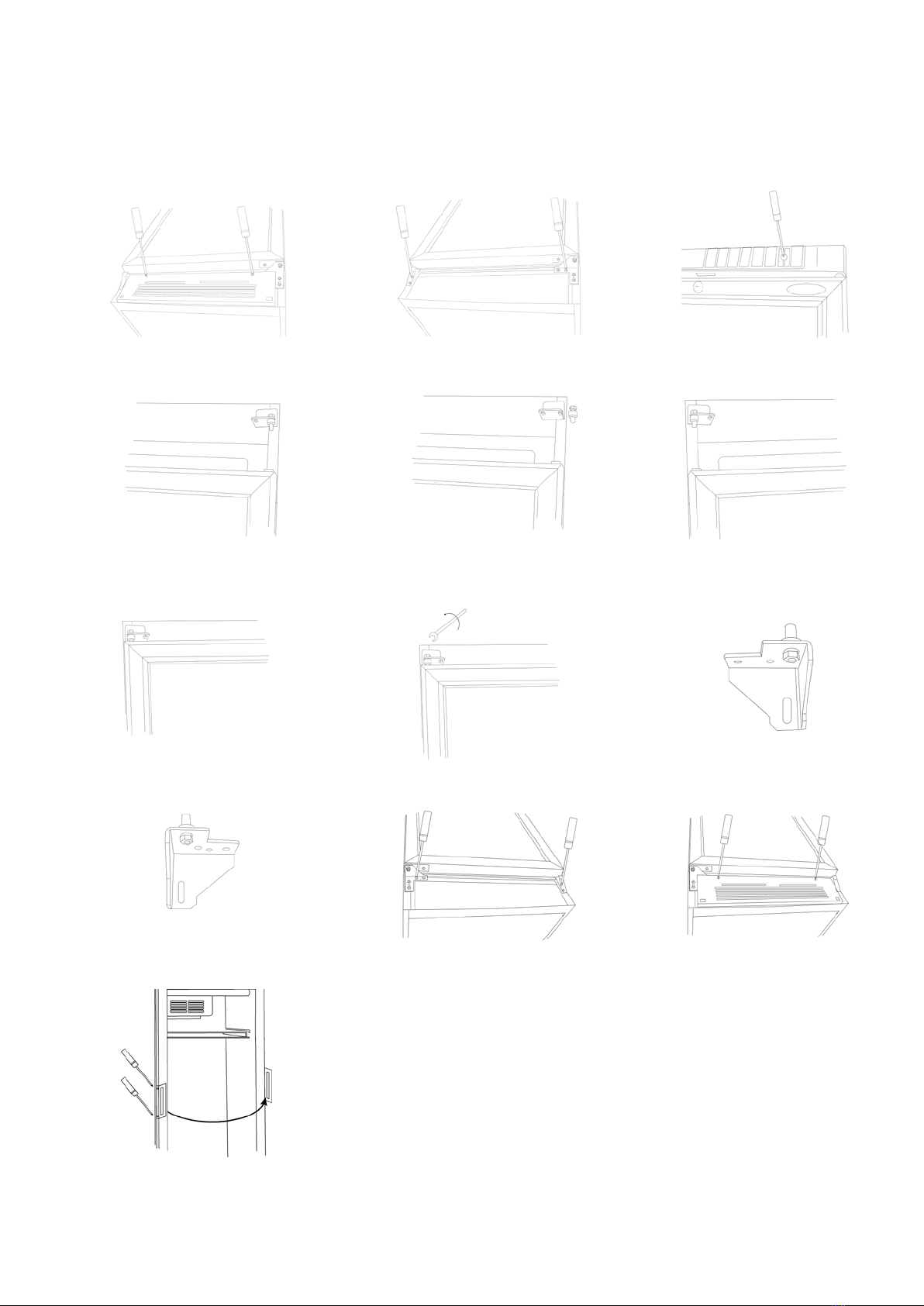

Vending af dør
Visse modeller har vendbare døre. Følg nedenstående instruktioner for at vende hængsling fra højre til
venstre og vise versa.
Denne operation foretages lettest ved at ligge skabet forsigtigt ned på bagsiden, evt. på en sækkevogn.
1. Bundpanel afmonteres.
2. Bundhængsel og støtte beslag
afmonteres.
3. Toppanel/Canopy afmonteres.
4. Døren løftes, og trækkes ca. 10 cm.
ned.
5. Tophængsel-tap afmonteres.
6. Hængsel-tappen monteres i den
modsatte side, uden at denne
spændes.
7. Døren løftes op på plads i
tophængselet.
8. Tophængsel-tappen spændes.
9. Bundhængsel-tappen afmonteres,
og bundhængslet vendes 90 grader.
10. Bundhængsel-tappen gen-monteres
på det vendte bundhængsel.
11. Montér bundhængsel og støtte
beslag i den nye side.
12. Bundpanelet monteres igen.
13. Håndtaget flyttes til modsat hængsel-
side.

11
Vægbeslag
Visse modeller er forberedt for ophængning på væg. Se nedenfor.
A
Max. belastning:
FS60CP
345
20 kg.
FS80CP
360
30 kg.
FSC100
527
30 kg.
Bor 2 huller med en diameter på 8 mm. og en dybde på 40 mm.
Med den angivne afstand A.
Indsæt 8 mm. plugs.
Brug 4,8 x 38 mm. skruer, DIN NO:7981.
Sørg for at afstanden mellem skruehoved og væg er 2-3 mm.
Sørg for at skruerne passer perfekt i ophængnings beslaget.

12
Vedligeholdelse
Skabet har et lukket kølesystem der normalt ikke kræver vedligeholdelse.
HUSK, at afbryde strømforsyningen til skabet inden rengøring foretages !
Det anbefales dog at kondensatoren rengøres 2-4 gange årligt, da det har indflydelse på skabets
energiforbrug og de tekniske deles levetid.
Dette gøres bedst med en støvsuger med et børste-mundstykke.

13
Service
Ved svigt i kølesystemet, undersøg først om det skyldes svigt i elforsyningen.
Kan grunden til svigt ikke findes, må De henvende Dem til Deres leverandør.
Ved al henvendelse bedes De oplyse skabets typenavn og serienummer.
Disse oplysninger findes på typenummerskiltet, typisk placeret inden i skabets højre side.
Brug altid autoriserede reparatører og originale reservedele.
This device complies with the following EU Directives:
Low Voltage Directive (LVD) 2014/35/EU,
Electromagnetic Compatibility Directive (EMC) 2014/30/EU,
Restriction of Hazardous Substances (RoHS) Directive 2011/65/EC
Bortskaffelse
Når det udtjente kølemøbel skal bortskaffes, skal det ske på en miljømæssig forsvarlig måde.
Vær opmærksom på særlige nationale regler for bortskaffelse.

14
Viktiga anvisningar:
De apparater som nämns i det här dokumentet är endast avsedda för förvaring och kylning av
drycker i flaskor och burkar.
Läs bruksanvisningen så att du får mesta möjliga nytta av apparaten.
Användaren ansvarar för att apparaten används enligt anvisningarna.
Kontakta återförsäljaren omedelbart i händelse av fel.
Apparaten är endast avsedd för användning inomhus.
Apparaten ska placeras i ett torrt rum med god ventilation.
Apparaten ska inte placeras nära en värmekälla eller i direkt solljus.
Apparaten ska inte placeras nära ett ventilations- eller luftkonditioneringssystem.
Observera att alla elektriska apparater kan utgöra en risk.
Förvara inte ämnen som kan orsaka explosioner i apparaten (gas, bensin, eter eller liknande).
Varken asbest eller freoner har använts vid tillverkningen av den här apparaten.
Oljan i kompressorn innehåller inte PCB.
– DEN HÄR APPARATEN MÅSTE ALLTID HA EN JORDAD STICKKONTAKT!
– VID REPARATION MÅSTE APPARATENS STICKKONTAKT ALLTID DRAS UR OCH
APPARATEN MÅSTE VARA STRÖMLÖS!
– ENDAST FÖR APPARATER MED KYLMEDEL R290/R600a!
Den här apparaten innehåller ett brandfarligt kylmedel, och du måste därför se till att ventilationen är
god runtom apparaten.
Använd aldrig några mekaniska enheter under avfrostning eftersom detta kan orsaka läckage i
kylsystemet.
Använd inte några elektriska apparater inuti kylutrymmet.

Alla reparationer av apparaten måste utföras av en behörig tekniker (SS-EN 60335-2-89: 2010).
Uppackning och installation:
Ta bort förpackningsmaterialet och kontrollera att skåpet inte har några transportskador.
Alla transportskador måste rapporteras till transportföretaget och noteras på leveranssedeln.
Vid inbyggnad måste det finnas minst 50 cm utrymme bakom apparaten och ovanför apparaten.
Kontrollera att luftintaget i den nedre panelen inte är blockerat.
Placera apparaten plant för att säkerställa korrekt funktion. Du kan ställa in nivån med de ställbara
fötterna:

15
Elektriska anslutningar
Apparaten är avsedd för 220–240 V/50 Hz. Apparaten ska anslutas till ett lätt åtkomligt uttag.
Den här apparaten ska förses med extra skydd i enlighet med gällande elektricitetsbestämmelser.
Detta gäller också vid utbyte av en befintlig apparat som inte har extra skydd.
Använd alltid jordade stickkontakter med tre ledare. Kabelledaren med grön/gul isolering ska jordas
(märkt ).
I alla övriga fall hänvisas till behörig elektriker som kan informera om hur apparaten ges extra skydd.
Om byggnaden saknar extra skydd rekommenderar vi att en elektriker installerar en jordfelsbrytare
(PFI eller HPFI).
Apparaten ska anslutas till ett skyddat uttag på 13 A.
Apparaten får inte anslutas till fördelardosor med flera
uttag.
Starta apparaten
Innan du börjar använda apparaten bör du rengöra den – se avsnittet om underhåll.
Viktigt!
Om skåpet har legat ned under transport ska du låta det stå upprätt i två (2) timmar innan du startar
det.

16
Termostat (Se även sidan 128)
Termostatinställningens skala är graderad från 1 till 7, vilket motsvarar ca 2–12 ºC.
Inställningen 3–4 är optimal i de flesta fall.
Kylsystemet kan stängas av vid 0.
Beroende på modell kan termostaten
placeras på följande sätt:
1. På den övre panelen
2. Under skärmdelen
3. På höljet över den interna fläkten
Termometer
Alla apparater har en termometer.
Beroende på modell kan termometern
placeras på följande sätt:
1. På den övre panelen
2. Under skärmdelen

17
Avfrostning
Apparaten har automatisk avfrostning. Utloppsvattnet leds till avdunstning i ett dropptråg i
kompressorutrymmet.
Lås
Apparaten med gångjärnsdörr har ett
lås. Låset sitter överst i dörren.
Innerlampa
Apparaten med innerlampan har en
ljusomkopplare. Beroende på modell är
denna placerad enligt följande:
1. På den övre panelen
2. Under skärmdelen
3. På höljet över den interna fläkten

18
Byta ut lampan
HUSK, at afbryde strømforsyningen til skabet inden lyskilder udskiftes !
Innerlampa:
Du kan byta ut den interna
fluorescerande lampan genom att ta bort
kåpan över lampan. Byt ut lysröret mot
ett nytt av motsvarande typ.
Den interna lysdiodlampan ska bytas ut
mot en lampa av motsvarande typ.
Kontakta din lokala leverantör för
uppgifter om originalreservdelar.
Lampa under skärmdelen:
Den externa fluorescerande lampan i
skärmdelen byts ut genom att ta loss
skärmdelens ändstycke. Dra
skärmdelens skiva åt sidan så att du
kommer åt den fluorescerande lampan
bakom. Byt ut den mot en ny av samma
typ.
Den externa lysdiodlampan i
skärmdelen byts ut på samma sätt.
Kontakta din lokala leverantör för
uppgifter om originalreservdelar!
Skjut försiktigt in skärmdelen på plats
och sätt tillbaka ändstycket.

19
Vända dörren
Vissa modeller har vändbara dörrar. Följ anvisningarna nedan om vändning av dörrarna från höger till
vänster och vice versa.
Det här momentet utförs enkelt genom att försiktigt lägga ned skåpet på dess ”rygg” eller på en säckkärra.
1. Ta bort den nedre panelen.
2. Ta bort det nedre gångjärnet och
stödbeslaget.
3. Ta bort den övre
panelen/skärmdelen.
4. Lyft dörren och dra den cirka 10 cm
nedåt.
5. Ta bort den övre gångjärnstappen.
6. Montera gångjärnstappen på
motsatta sidan utan att dra åt den.
7. Lyft dörren och häng den på det övre
gångjärnet.
8. Dra åt den övre gångjärnstappen.
9. Ta bort den nedre gångjärnstappen
och vrid det nedre gångjärnet 90
grader.
11. Sätt tillbaka den nedre
gångjärnstappen vid det nedre
gångjärnet som vreds.
12. Montera det nedre gångjärnet på
den motsatta sidan.
13. Montera den nedre panelen.
14. Flytta handtaget till den motsatta
gångjärnssidan.

20
Väggfäste
Vissa modeller är förberedda för väggmontering. Se nedan.
A
Maxlast:
FS60CP
345
20 kg.
FS80CP
360
30 kg.
FSC100
527
30 kg.
Borra två (2) hål med en diameter på 8 mm och ett djup på
40 mm och med avståndet (A) enligt ritningen.
Sätt in 8 mm-pluggar.
Använd skruvar 4,8 x 38 mm, DIN nr 7981.
Kontrollera att avståndet mellan skruvhuvudet och väggen är 2–
3 mm.
Kontrollera att skruvarna passar perfekt i väggbeslaget.
