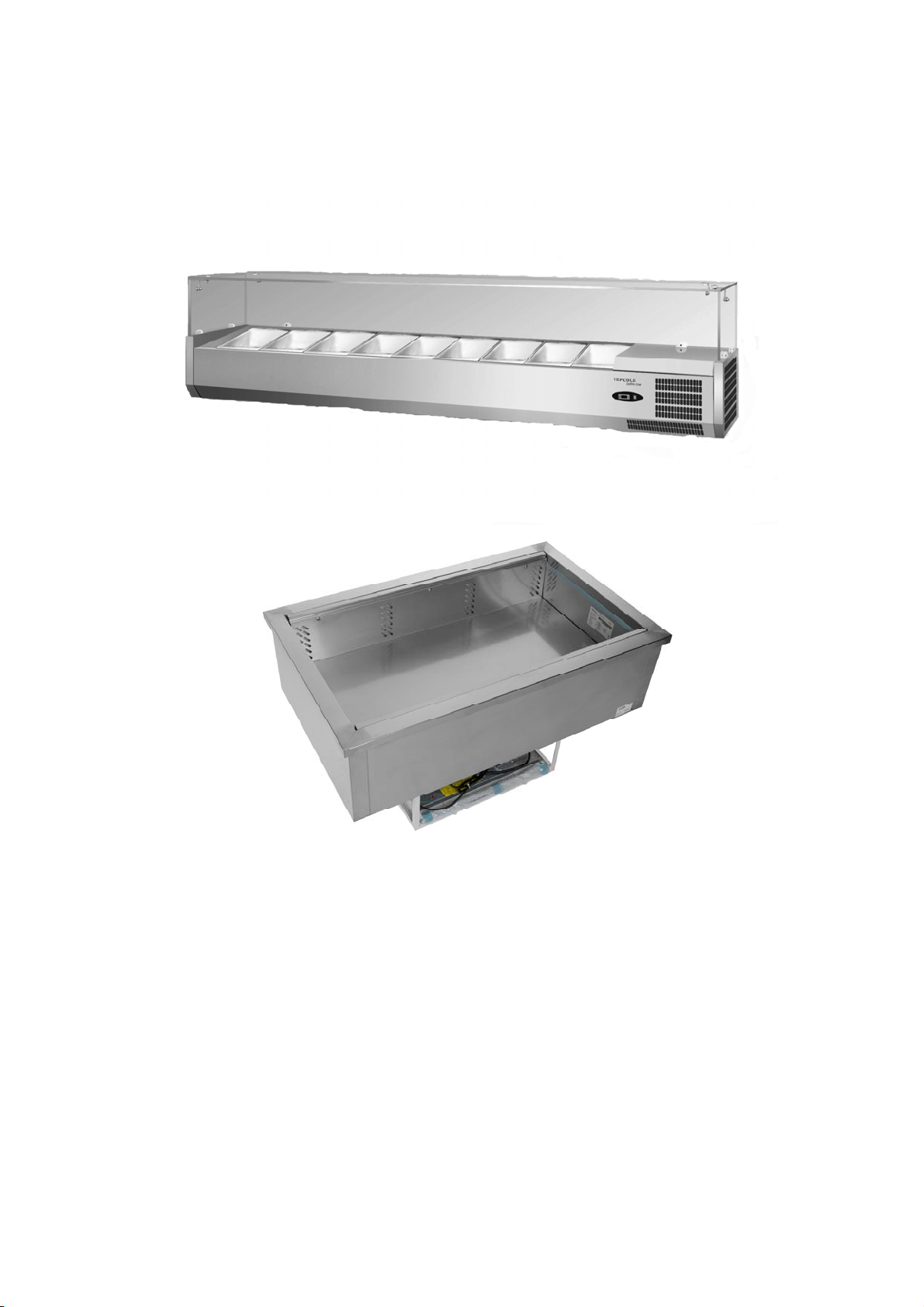

Tefcold Interlevin REFRIGERATION CW Series User manual

User manual for:
Manufacturer Model
Tefcold CW Range
CW-V Range
VK33 Range
VK38 Range
Interlevin Refrigeration Ltd
West Meadow Rise
Castle Donington
Derby
DE74 2HL
Sales: 01332 850090
Parts: 01332 850190
Service: 01332 850064
Email: [email protected]
Web www.interlevin.co.uk
Uploaded: Oct 2015

Model:
VK/CW
Teknisk manual DK 5
Tekniska manual SE 9
Technical manual UK 13
Technische manual D 17
Manuel technique F 21
Libretto di istruzioni I 25
Manual técnico E 29
Manual técnico PT 33
Руководство по эксплуатации RUS 37
1
102-070730

DK Indholdsfortegnelse
Vigtige instruktioner 5
Udpakning og opstilling 5
El-tilslutning 5
Opstart 5
Termostaten 6
Vedligeholdelse 7
Service 8
Bortskaffelse 8
Fysiske mål 41
Tekniske data 43
El-diagram 44
Køle-diagram 45
Parameter-oversigt 46
SE Innehåll
Viktiga anvisningar 9
Uppackning och uppställning 9
Elanslutning 9
Driftsstart 9
Termostaten 10
Underhåll 11
Service 12
Bortskaffande 12
Fysiska mått 41
Tekniska data 43
Elschema 44
Kylschema 45
Parameteröversikt 46
UK Contents
Important safety instructions 13
Unpacking and installation 13
Electrical connection 13
Start-up of the cabinet 13
Thermostat 14
Maintenance and cleaning 15
Service 16
Disposal 16
Dimensions 41
Technical data 43
Electrical circuit diagramme 44
Refrigeration system 45
Table of parameters 46
2

D Inhalt
Wichtige Sicherheitsvorschriften 17
Aufstellen 17
Anschließen 17
Einschalten 17
Temperaturregelung 18
Reinigen 19
Wartung und Kundendienst 20
Entsorgung 20
Maβe 41
Technische Daten 43
Elektro Diagramm 44
Kühl Diagramm 45
Übersicht der Parameter 46
F Sommaire
Instructions importantes 21
Désassemblage et mise en place 21
Branchement électrique 21
Démarrage 21
Thermostat 22
Entretien 23
Service 24
Élimination 24
Dimensions 41
Spécifications techniques 43
Schéma électrique 44
Schéma frigorifique 45
Table des paramètres 46
I Sommario
Importanti nozioni di sicurezza 25
Rimozione dell’imballaggio e installazione 25
Inizializzazione dell’armadio 25
termostato 25
Manutenzione e pulizia 27
Assistenza 27
Smaltimento 28
Dimensioni 41
Informazioni tecniche 43
Diagrammi circuiti elettrici 44
Metodo di refrigerazione 45
Elenco dei parametri 46
3

E Contenido
Importantes instrucciones de seguridad 29
Desembalaje e instalación 29
Conexión electrica 29
Puesta en marcha del aparato 29
Termostato 30
Mantenimiento y limpieza 31
Servicio técnico 31
Como hacerse des del aparato 32
Dimensiones 41
Datos técnicos 43
Esquema eléctrico 44
El sistema de refrigeración 45
La mesa de parámetros 46
PT Índice
Instruções importantes de segurança 33
Desembalagem e instalação 33
Ligações Eléctricas 33
Arranque da arca 33
Termostato 34
Manutenção e Limpeza 35
Assistência Técnica 35
Eliminação 36
Dimensões 41
Dados técnicos 43
Diagrama do circuito eléctrico 44
Sistema de refrigeração 45
Quadro de parâmetros 46
RUS Содержание
Внимание 37
Распаковка иустановка 37
Подключение кэлектросети 37
Запуск 37
Термостат 38
Техобслуживание 39
Устранение неполадок 39
Утилизация 40
Размеры 41
Техническая информация 43
Эл.диаграмма 44
Система охлаждения 45
Параметры 46
4

DK
Vigtige informationer
1. For at få det fulde udbytte af kølemøblet, bør De læse denne brugsvejledning igennem.
2. Det er brugers ansvar at anvende kølemøblet i henhold til instruktionerne.
3. Kontakt omgående forhandleren, såfremt der opstår fejl ved kølemøblet.
4. Kølemøblet bør anbringes i et tørt og tilstrækkeligt ventileret rum.
5. Kølemøblet bør ikke placeres i nærheden af varmekilder eller direkte sollys.
6. Bemærk at alle elektriske apparater kan medføre farer.
7. Opbevar ikke eksplosionsfarlige stoffer, f.eks. gas, benzin, æter og lignende.
8. Der er ikke brugt asbest eller CFC i konstruktionen.
9. Olien i kompressoren indeholder ikke PCB.
Udpakning og opstilling
Kølemøblet leveres emballeret, fjern dette. Udvendige flader er monteret med beskyttelsesfolie,
dette fjernes inden opstilling.
El-tilslutning
Kølemøblet er beregnet for tilslutning til 220-240 V/50 Hz. Tilslutningen skal ske ved en
stikkontakt, der bør være let tilgængelig.
Dette kølemøbel skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selvom der
er tale om udskiftning af et eksisterende kølemøbel, der ikke har været ekstrabeskyttet. I bygninger
opført før 1. april 1975 er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som
beskytter den stikkontakt kølemøblet skal tilsluttes.
I begge disse tilfælde skal der, hvis stikkontakten er for trebenet stikprop, benyttes en trebenet
stikprop, og lederen med grøn/gul isolation skal tilsluttes jordklemmen (mærket ).
Hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv
monterer denne, skal lederen med grøn/gul isolation klippes af så tæt som muligt på det sted, hvor
lederen går ind i stikproppen.
I alle andre tilfælde bør De lade en autoriseret el-installatør undersøge, hvordan De nemmest får
ekstrabeskyttet kølemøblet. Hvis De ikke har ekstrabeskyttelse i bygningen i forvejen, anbefaler
Elektricitetsrådet, at De lader el-installatøren opsætte en PFI- eller HPFI afbryder.
Opstart
Inden kølemøblet tages i brug, anbefales det at rengøre dette, se afsnit om vedligeholdelse.
Vigtigt !
Hvis kølemøblet har stået op under transport, vent 2 timer før opstart.
Tilslut kølemøblet til stikkontakt og tænd for kontakten på kontrolpanel, se fig. 1.9.
5

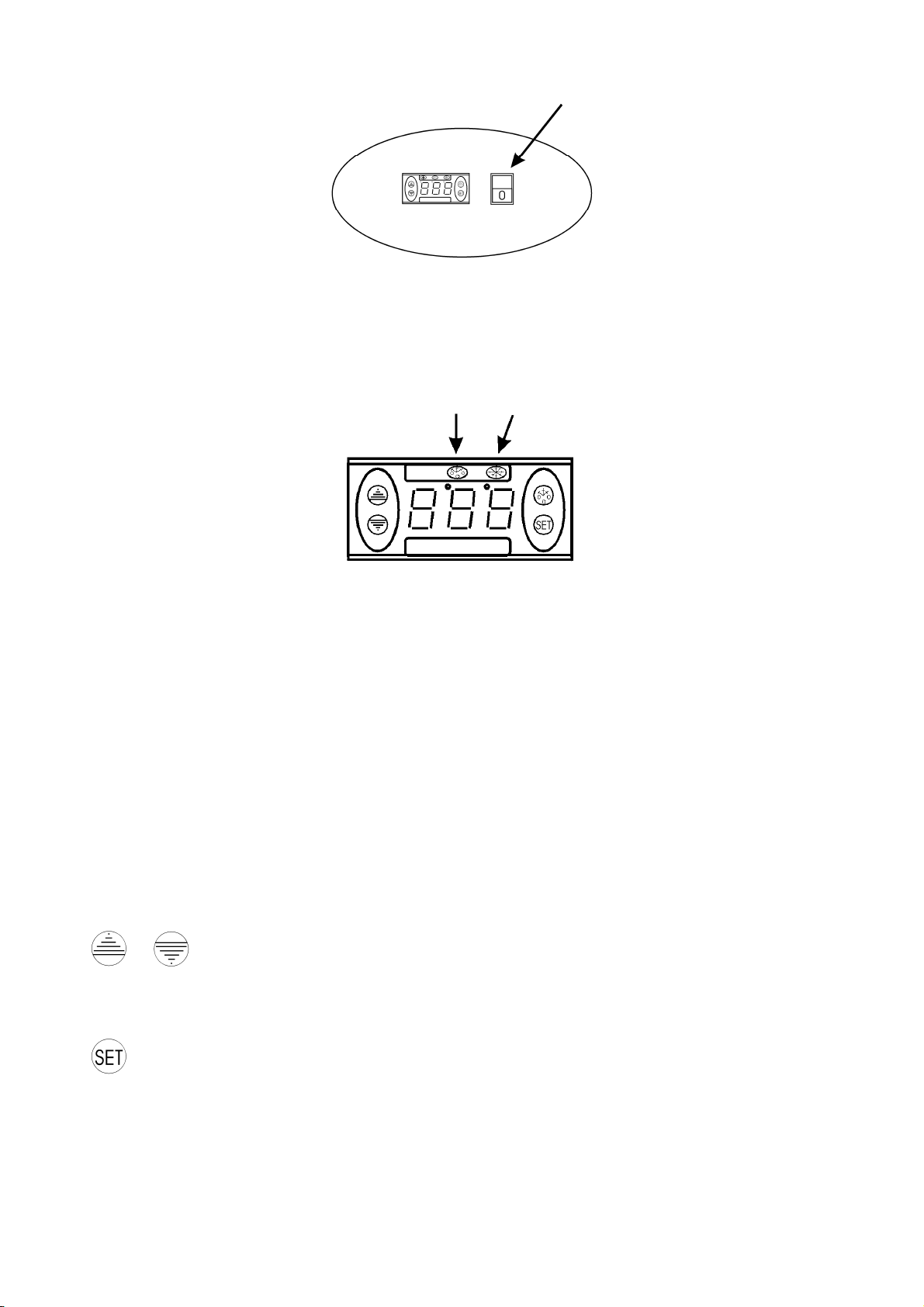

Fig. 1.9
Termostaten
Termostaten er placeret i kontrolpanel, se fig. 2.0.
Fig. 2.0
DP2 DP1
Termostaten er forprogrammeret til skabet, så i de fleste tilfælde er det unødvendigt at justere
indstillinger.
Når kølemøblet tændes vil display vise den aktuelle temperatur i møblet.
Indikations LED’s:
DP1: Blinkende, indikerer at en parameter er under ændring.
Tændt, indikerer at kompressor er aktiveret.
DP2: Tændt, indikerer at afrimning er aktiveret.
Tastatur lås:
+ Tryk på disse taster samtidigt i 5 sek. for at låse, display viser ’Pof’ eller for at låse
op, display viser ’Pon’.
Vis indstillet temperatur:
Tryk på denne tast og display viser den indstillede temperatur, tryk igen for at vende tilbage
til normal visning.
6

Indstil ny temperatur:
Tryk på denne tast og display viser den indstillede temperatur.
Tryk på denne tast for at hæve den indstillede temperatur.
Tryk på denne tast for at sænke den indstillede temperatur.
Tryk på denne tast for at gemme den nye indstilling, display blinker med den nye værdi
og vender derefter tilbage til normal visning.
Ændring af parametre:
Hold denne tast inde i 5 sek. for at få adgang til parameter-liste, display vil vise parameter-
nummer og efter 2 sek. værdien af denne.
Tryk på denne tast for at øge værdien.
Tryk på denne tast for at sænke værdien.
Tryk på denne tast for at gemme den nye indstilling, display blinker med den nye værdi
og viser derefter næste parameter.
Se parameter-oversigt fra side 47.
Fejlkoder:
PF1 Blinkende i display, betyder at kølemøblets rum- føler er defekt.
Kølemøblet vil tilstræbe at holde den indstillede temperatur indtil reparation.
Vedligeholdelse
Afbryd kølemøblet på stikkontakten.
Med passende mellemrum skal kølemøblet rengøres. Udvendig og indvendige rengøring foretages
med svag sæbeopløsning og aftørres grundigt. Udvendige overflader kan vedligeholdes med
stålolie.
Rengøringsmidler må IKKE indeholde klor, klorforbindelser eller andre aggresive midler, da de kan
forårsage tæringer på de rustfri flader og på det indvendige kølesystem.
Ventilationsristen holdes bedst rent ved hjælp af en støvsuger og en stiv børste.
Der må ikke spules med vand ind i kompressorrummet, da der kan opstå kortslutninger og skader på
de elektriske dele.
7

Service
Kølesystemet er et hermetisk lukket system og kræver ikke tilsyn, kun renholdelse.
Ved svigt i kølevirkningen, undersøg om årsagen er afbrydelse i stikkontakt eller sikringsgruppe.
Kan grunden til svigt ikke findes, må De henvende Dem til Deres leverandør. Ved al henvendelse
bedes De oplyse skabets typenavn og serienummer. Disse oplysninger findes på typenummerskiltet
placeret bag på kølemøblet i venstre side.
Bortskaffelse
Når det udtjente kølemøbel skal bortskaffes, skal det ske på en miljømæssig forsvarlig måde. Vær
opmærksom på reglerne for bortskaffelse. Der kan være særlige krav og betingelser, der skal
overholdes.
8

SE
Viktig information
1. Läs den här bruksanvisningen så att du får bästa möjliga nytta av skåpet.
2. Det är användarens ansvar att använda skåpet enligt anvisningarna.
3. Kontakta återförsäljaren omgående om det uppstår fel på skåpet.
4. Skåpet bör placeras i ett torrt rum med god ventilation.
5. Skåpet bör inte placeras i närheten av värmekällor eller i direkt solljus.
6. Observera att alla elektriska apparater kan innebära fara.
7. Förvara inte explosionsfarliga ämnen som t.ex. gas, bensin eter eller liknande.
8. Ingen asbest och inga freoner (CFC) har använts vid konstruktionen.
9. Oljan i kompressorn innehåller inte PCB.
Elanslutning
Skåpet är beräknat för anslutning till 220–240 V/50 Hz. Anslutningen ska göras med en
stickkontakt som bör vara lätt åtkomlig.
Detta kylskåp/frysskåp ska extraskyddas enligt starkströmsbestämmelserna. Detta gäller också även
vid utbyte av ett befintligt kylskåp/frysskåp som inte haft sådant extraskydd.
Driftsstart
Innan skåpet tas i bruk ska det rengöras. Se avsnittet om underhåll.
Viktigt!
Om skåpet har legat ner under transporten ska du vänta två (2) timmar innan det startas.
Anslut skåpet till vägguttaget och tryck på knappen på manöverpanelen, se fig. 1.9.
Fig. 1.9
9

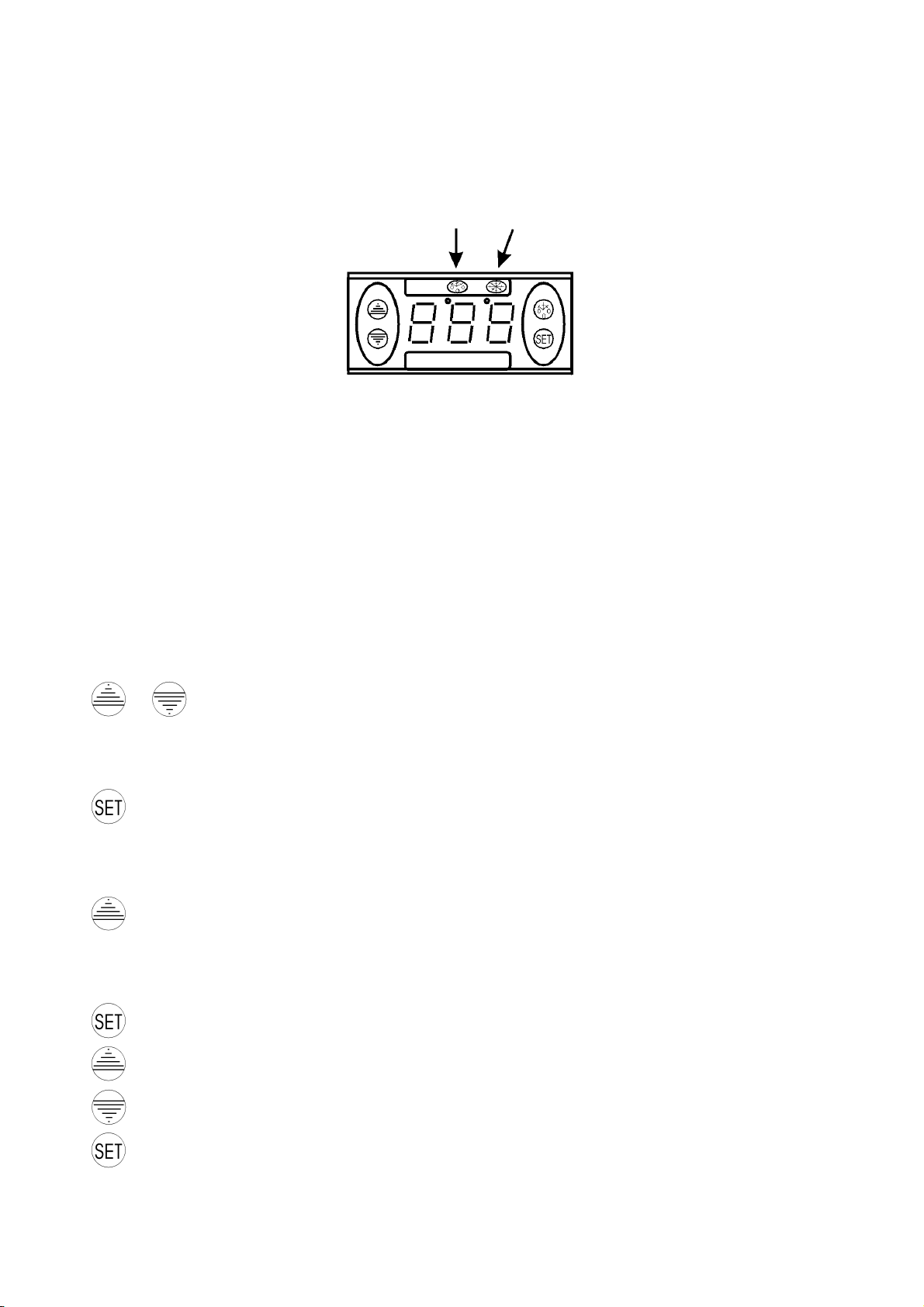

Termostaten
Termostaten sitter i manöverpanelen, se fig. 2.0.
Fig. 2.0
DP2 DP1
Termostaten är förprogrammerad för skåpet, och oftast behöver inga inställningar justeras.
När skåpet startas kommer displayen att visa den aktuella temperaturen i skåpet.
Lysdioder för indikering:
DP1: Blinkning: en parameter håller på att ändras.
Tänd: kompressorn är aktiv.
DP2: Tänd: avfrostning på.
Knapplås:
+ Tryck på dessa knappar samtidigt i fem (5) sek för att låsa, displayen visar ’Pof’ om
du ska låsa upp visar displayen ’Pon’.
Visa inställd temperatur:
Tryck på den här knappen så visar displayen den inställda temperaturen. Tryck på nytt för att
återvända till normal visning.
Visa förångningstemperatur:
Håll in den här knappen för att visa förångarens temperatur, släpp för att återgå till normal
visning.
Ställa in ny temperatur:
Tryck på den här knappen så visar displayen den inställda temperaturen.
Tryck på den här knappen för att höja temperaturen.
Tryck på den här knappen för att sänka temperaturen.
Tryck på den här knappen för att spara den nya inställningen. Det nya värdet blinkar på
displayen och därefter återgår displayen till normal visning.
10

Ändra parametrarna:
Håll in den här knappen under fem (5) sekunder så visas parameterlistan. Displayen visar
först parameternummer och efter två (2) sekunder visas parametervärdet.
Tryck på den här knappen för att öka värdet.
Tryck på den här knappen för att minska värdet.
Tryck på den här knappen för att spara den nya inställningen. Det nya värdet blinkar på
displayen och därefter visas nästa parameter.
Se parameteröversikt på sida 47.
Felkoder:
PF1 Blinkande display betyder att skåpets rumstemperaturgivare är defekt.
Skåpet försöker hålla den inställda temperaturen fram tills reparationen.
Underhåll
Bryt strömmen till skåpet genom att dra ut stickkontakten.
Skåpet ska rengöras med lämpliga mellanrum. Utvändig och invändig rengöring ska utföras med en
svag tvållösning (milt diskmedel) och därefter ska skåpet torkas av noggrant. Utvändiga ytor kan
underhållas med stålolja.
Rengöringsmedel får INTE innehålla klor, klorföreningar eller andra aggressiva medel eftersom de
kan orsaka skador på de rostfria ytorna och på det interna kylsystemet.
Kondensatorn och det övriga kompressorutrymmet rengörs bäst med en dammsugare och en styv
borste.
Du får inte spola vatten i kompressorrummet, eftersom detta kan orsaka kortslutningar och skador
på de elektriska delarna.
Service
Kylsystemet är ett hermetiskt slutet system och kräver ingen tillsyn – endast rengörning.
Vid dålig kylverkan: kontrollera först om orsaken är ett avbrott i stickkontakten eller proppskåpet.
Kontakta återförsäljaren om det inte går att lokalisera felet. Vi ber dig alltid uppge skåpets
typbeteckning och serienummer vid alla kontakter med oss. Informationen sitter på skåpets insida,
på märkskylten överst på högra sidan.
11

Bortskaffande
Ett uttjänt kyl-/frysskåp måste bortskaffas på ett miljömässigt försvarbart sätt. Var uppmärksam på
vilka regler som gäller för bortskaffande. Det kan finnas särskilda krav och bestämmelser som
måste följas.
12

UK
Important safety instructions
1. To obtain full use of the cabinet, we recommend reading this instruction manual.
2. It is the user’s responsibility to operate the appliance in accordance with the instructions
given.
3. Contact your dealer immediately in case of any malfunctions.
4. Place the cabinet in a dry and ventilated place.
5. Keep the cabinet away from strongly heat-emitting sources and do not expose it to direct
sunlight.
6. Always keep in mind that all electrical devices are sources of potential danger.
7. Do not store inflammable material such as thinner, gasoline etc. in the cabinet.
8. We declare that no asbestos nor any CFC are used in the construction.
9. The oil in the compressor does not contain PCB.
Unpacking and installation
Remove the wooden pallet and the packing. External surfaces are supplied with a protection foil,
which must be removed before installation
Electrical connecting
The cabinet operates on 230 V/50 Hz.
The wall socket should be easily accessible.
All earthing requirements stipulated by the local electricity authorities must be observed. The
cabinet plug and wall socket should then give correct earthing. If in doubt, contact your local
supplier or authorized electrician.
The flexible cord fitted to this appliance has three cores for use with a 3-pin 13-Amp or 3-pin 15-
Amp plug. If a B.S. 1363 (13-Amp) fused plug is used, it should be fitted with a 13-Amp fuse.
The wires in this mains lead are coloured in accordance with the following code:
Green/Yellow: Earth, Blue: Neutral, Brown: Live.
The main electrical connections must be done by skilled electricians.
Start-up of the cabinet
Before use, we recommend that the cabinet is cleaned, see the section on maintenance and cleaning.
Important !
If the cabinet has been vertically placed during transport, please wait 2 hours before starting up the
cabinet.
Connect the cabinet to a socket and turn on the switch on the control panel, see fig. 1.9.
13

Fig. 1.9
Thermostat
The thermostat is placed in the control panel, see fig. 2.0.
Fig. 2.0
DP2 DP1
The thermostat has been pre-set and in most cases it is not necessary to adjust the settings.
When turning on the cabinet the display will show the current temperature in the cabinet.
Indications LED’s:
DP1: Flashing, indicates that a parameter is being changed
Switched on, indicates that the compressor is activated
DP2: Switched on, indicates that defrosting is activated.
Keyboard lock:
+ To lock or unlock the keyboard, press these keys simultaneously for about 5 seconds
(to lock the display reads ’Pof’, to unlock the display reads ’Pon’).
Display set temperature:
Press this key and the display will show the set temperature. Press the key again to return to
normal reading
14

Set new temperature:
Press this key and the display shows the set temperature.
Press this key to increase the set temperature.
Press this key to lower the set temperature.
Press this key to save the new settings. The display will flash with the new value and will
then return to normal reading.
Changing of parameters:
Press this key continuously for 5 seconds to access the list of parameters. The display will
show the number of the parameter and after 2 seconds the value.
Press this key to increase the value.
Press this key to lower the value.
Press this key to save the new settings. The display will flash with the new value and will
then return to normal reading.
See table of parameters from page 47.
Alarm codes:
PF1 Flashing in the display: indicates that the cabinet sensor is defective.
The cabinet will strive to keep the set temperature until it has been repaired.
Maintenance and cleaning
Switch the cooler off at the socket.
The cabinet must be periodically cleaned. Clean the external and internal surfaces of the cabinet
with a light soap solution and subsequently wipe dry. External surfaces can be maintained using
steel oil.
Do NOT use cleansers containing chlorine or other harsh cleansers, as these can damage the
stainless steel surfaces and the internal cooling system.
Clean the condenser and the compressor compartment using a vacuum cleaner and a stiff brush.
Do NOT hose the compressor compartment with water as this can cause short circuits and damage
on the electrical parts.
15

Service
The cooling system is a hermetically sealed system and does not require supervision, only cleaning.
If the cabinet fails to cool, check if the reason is a power cut.
If you cannot locate the reason to the failure of the cabinet, please contact your supplier. Please
inform model and serial number of the cabinet. You can find this information on the rating label
which is placed inside the cabinet in the top right hand side.
Disposal
Disposal of the cabinet must take place in an environmentally correct way. Please note existing
regulation on disposal. There may be special requirements and conditions which must be observed.
16

D
Wichtige Sicherheitsvorschriften
1. Vor Inbetriebnahme des Gerätes machen Sie sich bitte mit der Gebrauchanweisung
insbesondere der Sicherheitsvorschriften vertraut.
2. Bei Zuwiderhandlung gegen diese oder fahrlässigem Gebrauch übernimmt der Anwender
des Produktes die Haftung für eventuell dadurch entstehende Sach- sowie Personschäden.
3. Im Falle einer Störung kontaktieren Sie bitte daher umgehend Ihren Fachhändler.
4. Platzieren Sie den Schrank an einem trockenen Standort.
5. Der Schrank darf nicht in der Nähe von Hitzeabstrahlenden Geräten platziert werden.
Vermeiden Sie Standorte mit direktem Sonnenlicht.
6. Bitte denken Sie daran, dass alle elektrischen Geräte gefährlich sein können.
7. Bewahren Sie keine explosiven Stoffe wie z.B. chemische Verdünnungsmittel und Benzin in
diesem Gerät auf.
8. Wir erklären, dass kein Asbest noch CFC im Aufbau verwendet worden ist.
9. Das Öl im Kompressor enthält nicht PWB.
Aufstellung
Der Schrank wird auf einer Holzpalette für sicheren Transport geliefert. Entfernen Sie diese und
stellen Sie den Schrank in einer geraden/waagrechten Position auf.
Anschlieβen
Das Gerät hat eine Spannung von 230 V/50 Hz.
Der Stecker muss geerdet sein (Schuko).
Sollten Sie das Kabel ersetzen müssen, benutzen Sie unbedingt ein entsprechendes geerdetes Kabel.
Bitte beachten Sie, dass der Anschluss lediglich durch einen erfahrenen Elektriker erfolgen darf.
Wenn der Kabel beschädigt ist sollte es bei entweder der Hersteller oder ein Service Vertreter
ersetzt werden um Gefahr zu vermeiden.
Einschalten
Es empfiehlt sich das Gerät vor Inbetriebnahme zu reinigen (Näheres unter „Reinigen“).
Wichtig!
Wenn der Schrank stehend geliefert ist, nehmen Sie 2 Stunden vor Einschalten.
Mit dem Anschließen ist das Gerät betriebsbereit, d.h. Netzstecker in Steckdose und der Schalter
am Panel einschalten, sehe Fig. 1.9.
17

Fig. 1.9
Temperaturregelung
Der Regler ist im Kontrollpaneel plaziert, siehe Fig. 2.0.
Fig. 2.0
DP2 DP1
Der Regler ist voreingestellt für den Schrank und normalerweise es ist nicht notwendig die
Einstellung zu regulieren.
Bei Anschließen zeigt das Display die aktuelle Temperatur im Schrank.
Indikations LED’s:
DP1: Lampe blinkt: zeigt an, dass ein Parameter geändert wird.
Lampe eingeschaltet: zeigt an, dass der Kompressor aktiv ist.
DP2: Lampe eingeschaltet: zeigt an, dass die Abtauung aktiv ist.
Tastaturschloss:
+ Drücken Sie gleichzeitig auf diese Tasten für 5 Sekunden um die Tastatur zu
verschliessen (Display zeigt „Pof“) oder um aufzuschliessen ( Display zeigt ’Pon’).
Eingestellt Temperatur gezeigt
Drücken Sie auf diesen Taster und Display zeigt die eingestellte Temperatur. Nochmal
drücken um normale Temperatur zu zeigen
18

Neue Temperatur einstellen:
Drücken Sie auf diesen Taster und Display zeigt die eingestellt Temperatur.
Drücken Sie auf diesen Taster um die eingestellte Temperatur zu erhöhen.
Drücken Sie auf diesen Taster um die eingestellte Temperatur zu senken.
Drücken Sie auf diesen Taster um die neue Einstellung zu lagern. Display blinkt mit den
neuen Wert und geht zurück zu der normalen Funktion.
Änderung der Parameter:
Drücken Sie auf diese Taste für 5 Sekunden um Zugang der Parameterliste zu bekommen.
Das Display zeigt die Parameternummer und nach 2 Sekunden den Wert.
Drücken Sie auf diese Taste um den Wert zu erhöhen.
Drücken Sie auf diese Taste um den Wert zu senken.
Drücken Sie auf diese Taste um die neue Einstellung zu lagern. Das Display blinkt mit dem
neuen Wert und zeigt den nächsten Parameter.
Siehe Parameterübersicht vom Seite 47.
Störungsanzeigen:
PF1 Erscheint in Display: bedeutet das der Raumsensor defekt ist. Kundendienst heranziehen.
Der Schrank versucht die eingestellte Temperatur bis Reparatur zu halten.
Reinigung und Pflege Ihres Gerätes
Der Schrank auf Steckdose ausschalten.
In regelmäßigen Zwischenräumen den Schrank reinigen mit mildem Geschirrspülmittel innen und
außen. Alles mit einem Tuch gut trocken. Oberflächen außen mit Stahlöl erhalten.
Verwenden Sie keine säurehaltige Putz- und chemische Lösungsmittel, diese möchten Rostfraß auf
die Edelstahlflächen und Innenkühlsystem verursachen.
Kondensator und das übrige Kompressorraum mit Staubsauger reinigen und eine steife Bürste.
Achten Sie darauf, dass kein Wasser im Kompressorraum und in de elektrischen Teile kommt, das
Kurzschluss verursachen kann
19
