PORTABLE STEREO BLUETOOTH®, USB/SD PLAY-ER / СТЕРЕОМАГНИТОЛА C BLUETOOTH®, USB/SDTF-SRP3402BInstruction manualРуководство по эксплуатации

Instruction manual2Dear customer!Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in future.Description Front panel:
5
2
34
2
11
6789
10
11
131514161217181920212223
1. Passive subwoofer (Left & Right)2. Main speaker (left/right) 3. Smartphone/tablet slot4. Handle5. Function buttons panel6. DISPLAY button7. MODE button8. STOP/PROG. button9. MEM-/FOLDER- button10. MEM+/FOLDER+ button11. POWER button (On / Standby)12. LED display13. NEXT/TUNE+ button14. BACK/TUNE- button15. PLAY/PAIR button16. FUNCTION button17. USB MP3 port18. SD card slot19. Microphone input socket20. Microphone volume knob21. Bass knob22. Treble knob23. Volume control knobNot indicated:Back panel: FM antenna, charging indicator, AUX inputs 1 and 2, DC input, reset hole

Instruction manualUtilization of the product If you want to dispose of this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling.Please contact your local authorities for the correct method of disposal. By doing so, you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health.Important safeguards • The instruction manual contains important operating and maintenance instructions. For your safety, it is necessary to refer to the manual. Keep the manual for future use.• Do not hit or drop the unit.• Do not expose the unit to vibration, direct sunlight, too high or low temperatures or humidity.• Do not disassemble the unit yourselves. Refer servicing to qualified service personnelAll the illustrations in this manual are schematic images, which may differ from actual objects.Power supply • The unit operates on two internal rechargeable Li-ion batteries.• The batteries can be recharged with the provided 9V DC adaptor. Before first plugging the appliance check that voltage indicated on the rating label corresponds to the mains voltage in your home.• Insert the plug of the adaptor into the DC input socket at the back of the unit.3• Plug the adaptor into the wall outlet.• Press the POWER/STANDBY button on the unit to switch it on.• The unit is charging if the charging LED indicator is on.• Normal operation time on full charge is 5-6 hours.• For best results, try to fully charge the battery before each use. If the battery is drained, please allow it to recharge for a few hours.• When the unit is not being used, we suggest keeping it plugged in and charging.USB charging port• This unit is equipped with a DC 5V USB charging port on the back panel.• Connect the device you would like to charge (e.g. smartphone, tablet) with a suitable USB cable (not included) into the USB charging port. This function is only active the DC adaptor is plugged in.General operationsSound control• Adjusting loudness can be done by rotating the volume knob on this unit and also the volume control of the device you have already connected to (if using Bluetooth or AUX-input).• You can also adjust the Bass and Treble regulators (for stronger bass/treble) for quality sound effects.If there is no sound, make sure the volume on both devices is not set to 0.Function buttonPressing the FUNCTION button repeatedly will allow you to see and select one of the different source functions, as follows:Bluetooth => FM radio => USB => SD => AUX-1 => AUX-2Bluetooth® wireless playback• This unit can wirelessly playback audio from any device with Bluetooth® A2DP

4Instruction manualfunction.• The wireless range is approximately within 10 meters.• Wireless audio streaming requires pairing of a Bluetooth device (e.g. smartphone).HOW TO PAIR YOUR DEVICE TO THIS UNIT:• Make sure the Bluetooth® function is switched on in your device (e.g. smartphone, tablet).• Switch on the unit and press the FUNCTION button repeatedly until the the display shows BT.• Once the Bluetooth® pairing indicator begins flashing, you will find the unit listed in the Bluetooth® connections list of your device (as TF-SRP3402B).• If asked for a passcode, enter “0000”.• The initial setup is required only once per device. To pair another device repeat the above steps. The unit can remember up to 5 devices, however, only one device can be paired at a time. The unit will automatically pair to the last paired device.• The pairing LED indicator will flash slowly when searching for a Bluetooth® device, blink faster when the pairing is in process and stay on when the devices are connected.Radio operation• Press the FUNCTION button repeatedly until the display shows FM. • To improve radio reception, adjust the unit position. To further enhance reception, extend the telescopic antenna found at the rear of the unit.• After tuning into a desired station, use MODE button to select MONO/STEREO mode. In cases of poor reception we recommend to use the MONO mode for better sound clarity.Manual frequency adjustment • Press and quickly release the TUNE+ or TUNE- buttons to manually adjust the radio 4frequency one step at a time.• When the desired station is found, it can be saved into one of the MEMORY positions.See “Radio memory” section for further details.Automatic frequency adjustment • Press and hold the TUNE+ or TUNE- buttons to automatically seek the next available radio frequency.• When the desired station is found, it can be saved into one of the MEMORY positions.See “Radio memory” section for further details.Radio memory • After tuning into a desired station, it can be stored into one of the 20 available memory positions.• Short press the PROG. button to go to memory setting mode. Display will show “P-01” (FLASHING).• Press and release the MEM+ or MEM- button to choose the desired memory storage position you would like to store into (from P-01 to P-20). • Short press PROG. again to confirm selection. The display will stop flashing.Recalling a saved memory station • Short press MEM+/- buttons to find a saved memory position.• To erase a saved radio station, simply replace it with a new station in the same memory position.USB/SD operationPlayback• Turn on the device• Insert a USB device into the USB port or SD card into the slot. Press FUNC. button repeatedly to select USB/SD mode.• Press FOLDER+/- buttons to choose the folder location on the USB/SD (not applicable in

5Instruction manual5RANDOM PLAY mode).• Press NEXT to skip to next song, BACK to skip to a previous song.• Press PLAY/PAUSE to start or pause playback.• Press P-MODE button to choose among different playback modes: NORMAL PLAY -> REPEAT 1 -> REPEAT FOLDER -> REPEAT ALL -> RANDOM PLAY.• Press STOP to stop playback. It may take up to 60 seconds to open and verify a large USB drive/SD card with many files.Never remove SD cards or USB devices from the unit during playback, always stop playback, then press FUNCTION button to switch to another mode (FM/BT/AUX) before removing USB/SD storage devices to prevent damage to your files and storage devices themselves.General USB/SD notes According to the USB 1.1/2.0 Standard, usage of a USB device with power current consumption exceeding 500 mA is not recommended without supplementary power supply. Failure to use supplementary power for connected USB drives with power consumption exceeding this value as well as defective USB drives may cause mechanical or thermal changes of elements of this unit as well as failure of internal elements of the USB port. Such damages are not warrantee cases.Warning: usage of external USB drives containing BIN files in the root directory may cause malfunction of the unit or damage to the software.• This unit is equipped with a USB socket that can accept and play MP3 files stored on standard USB flash (2.0 version)/SD cards up to 16 GB.• FAT and FAT32 file system is supported by this unit.AUX jackYou can connect the audio output of an external device to this unit, to listen to the sound of that device through the speakers of this unit. Two AUX inputs allow you to connect up to 2 devices at the same time.• To connect an external audio device, please use a standard audio cable with 3.5-mm-to-3.5 mm plugs (not included) to connect the headphone out or audio line-out of the external device to one of the AUX input sockets of this unit.• Press FUNC button repeatedly to select AUX-1 or AUX-2 mode; the corresponding icon will be displayed.• Turn on the external device. You cannot control playback with the buttons of this unit except adjusting the volume.Microphone inputThe unit is equipped with a microphone input. Sinply connect a microphone to the 6.3mm socket at the front. You can adjust the volume by rotating the microphone volume knob.System resetSometimes an electrostatic discharge (ESD) may occur during the operation, which may lead to unit malfunction or failure.This is a normal condition, intended to protect the unit and its components from damage. In such cases, insert a sharp pointed object into the reset hole at the back of the unit to reset it to normal operation.Maintenance and careSwitch off the appliance, unplug from the power supply. The outside of the appliance can be cleaned with a slightly damp cloth.

6Instruction manual6AccessoriesUSB/SD radio player 1 pcDC adaptor 1 pcInstruction manual 1 pcWarranty card 1 pcConsumer information 1 pcSpecificationsSpecifications and functions are subject to change without notice. It is connected with continual improvement of the device.FM frequency range87.5 - 108 MHzPresettable stations20FMNominal power consumption13.5 WOutput power2 x 12 WBluetooth®2.1 EDR (A2DP)frequency, MHz 2400-2483.5 power, mW 10 protocol 802.15.4Nominal voltage (for charging)100-240 V ~ 50/60 HzBattery capacity3.7V / 2 x 2 A/hNet weight2.62 kgUnit dimensions522 mm x 184 mm x 195 mm

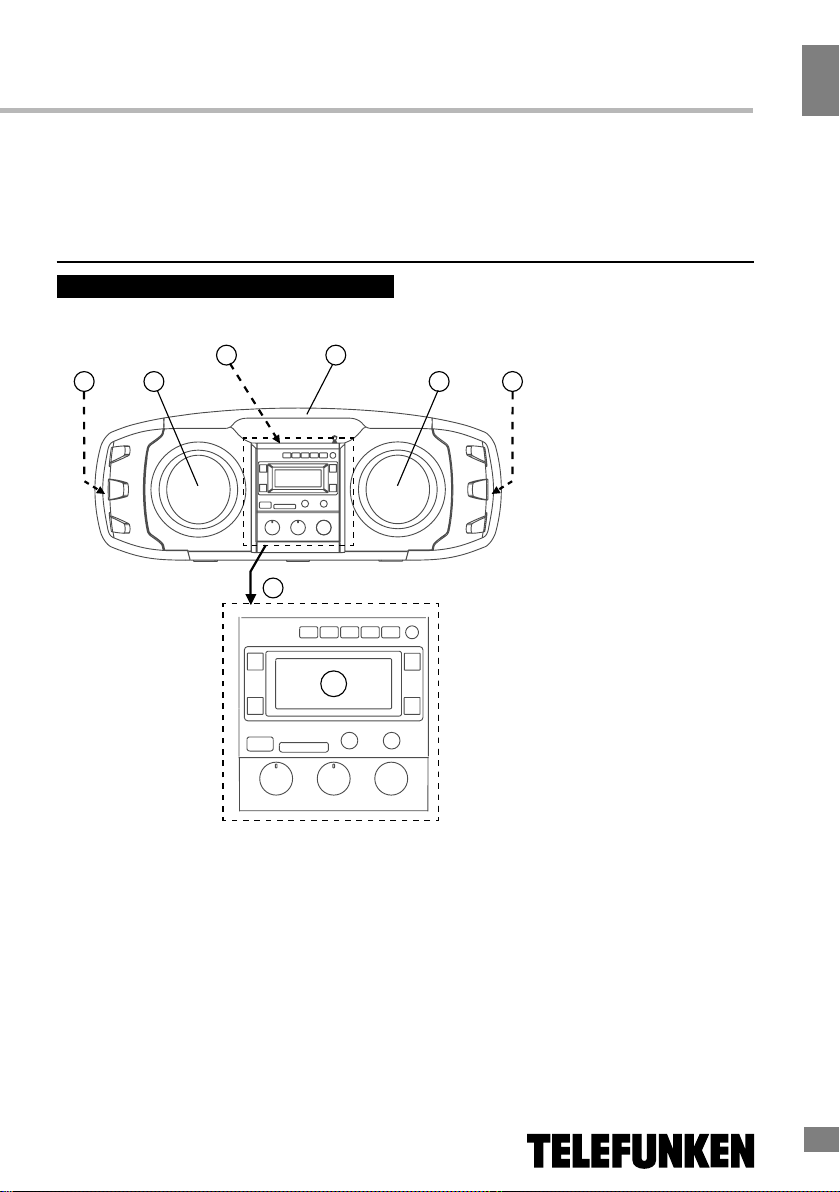

77Руководство по эксплуатацииОписание Верхняя панель:
5
2
34
2
11
6789
10
11
131514161217181920212223
1. Пассивный сабвуфер (лев. и прав.)2. Основной динамик (лев./прав.) 3. Углубление для смартфона/планшета4. Ручка5. Панель функциональных кнопок6. Кнопка DISPLAY7. Кнопка MODE8. Кнопка STOP/PROG.9. Кнопка MEM-/FOLDER-10. Кнопка MEM+/FOLDER+11. Кнопка POWER (Вкл. / Режим ожидания)12. ЖК дисплей13. Кнопка NEXT/TUNE+ 14. Кнопка BACK/TUNE- Уважаемый покупатель!Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и без-опасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед включением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.15. Кнопка PLAY/PAIR 16. Кнопка FUNCTION 17. Порт USB MP318. Разъем для карты памяти SD19. Разъем для микрофона20. Регулятор громкости микрофона21. Регулятор Bass (низких частот) 22. Регулятор Treble (высоких частот)23. Регулятор уровня громкости Не указано:Задняя панель: FM антенна, индикатор заряда, входы AUX-1 и 2, порт зарядки USB, вход для адаптера, отверстие для перезапуска.

Утилизация изделия Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.Обращайтесь в органы местного управления за инструкциями по правиль-ной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной пере-работке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.Меры безопасности• В руководстве присутствуют важные указания по эксплуатации и уходу. Перед использованием устройства ознакомьтесь с руководством и сохраните его для после-дующего использования.• Не наносите ударов по устройству, не роняйте его.• Не подвергайте устройство вибрации, воздействию прямых солнечных лучей, вы-соких или низких температур и влажности. Не включайте устройство в ванных комна-тах, около кухонных плит, отопительного оборудования.• Не демонтируйте корпус устройства самостоятельно. Доверяйте ремонт устрой-ства только квалифицированным специали-стам. В приборе находятся оголенные про-вода под напряжением, значение которого достаточно высокое, чтобы вызвать удар электрическим током.Питание устройства • Устройство работает от двух внутренних аккумуляторных литий-ионных (Li-Ion) батарей.• Зарядка батареи осуществляется с помощью адаптера, входящего в комплект. Перед тем, как подключить адаптер в сеть, удостоверьтесь, что напряжение в электросети соответствует рекомендуемому напряжению на адаптере.• Подключите адаптер в разъем на задней панели устройства.• Вставьте вилку адаптера в электророзетку.• Нажмите кнопку POWER/STANDBY на устройстве, чтобы включить его.• Индикатор зарядки будет гореть красным цветом.• При полном заряде батареи время работы устройства составляет 5-6 часов в режиме воспроизведения.• Для наилучшей автономной работы, полностью заряжайте батарею перед каждым использованием. Если батарея полностью разряжена, позвольте ей зарядиться в течение нескольких часов.• Если устройство не используется в течение длительного времени, рекомендуется держать его подключенным к сети электропитания.Порт зарядки USB• Устройство оснащено 5В USB-портом постоянного тока, расположенным на задней панели.• Подсоедините устройство, которое необходимо зарядить (например. смартфон, планшет), с помощью подходящего USB-кабеля (не входит в комплект) к зарядному порту на задней панели. Эта функция доступна только при работе от адаптера.Руководство по эксплуатации8

9Руководство по эксплуатацииОбщие операцииУправление звуком• Управлять уровнем громкости возможно как вращая регулятор громкости на устройстве, так и регулируя громкость на внешнем устройстве, подключенном к магнитоле (через Bluetooth или вход AUX).• Для улучшения качества звучания нажимайте вращайте регуляторы BASS TREBLE для настройки низких и высоких частот, соответственно.Если при воспроизведении звук отсутствует, убедитесь, что уровень громкости на обоих устройствах не равен 0.Кнопка FUNCTIONНажимайте кнопку FUNCTION для выбора источника воспроизведения:Bluetooth => FM radio => USB => SD => AUX-1 => AUX-2.Беспроводное воспроизведение через Bluetooth®• Устройство оснащено функцией беспроводного воспроизведения с любого устройства с поддержкой протокола Bluetooth® A2DP.• Радиус действия беспроводного подключения составляет примерно 10 метров.• Для беспроводного воспроизведения необходимо сопряжение магнитолы с Bluetooth®-устройством (например, смартфоном).СОПРЯЖЕНИЕ УСТРОЙСТВ ЧЕРЕЗ BLUETOOTH:• Удостоверьтесь, что передача данных через Bluetooth® включена на Вашем устройстве (например, смартфоне, планшете).• Включите магнитолу и, с помощью кнопки FUNCTION, выберите функцию BT.• Когда индикатор соединения Bluetooth® на устройстве начнет мигать, оно появится в списке доступных Bluetooth® подключений (под именем “TF-SRP3402B”).• Если потребуется код доступа, введите “0000”.• Первоначальную настройку соединения требуется выполнить один раз для каждого устройства. Для сопряжения нового устройства повторите шаги, описанные выше. Всего в памяти может храниться информация о максимум пяти Bluetooth®-подключениях, однако, одновременное подключение более чем одного устройства невозможно. • Индикатор подключения Bluetooth® будет медленно мигать при поиске нового Bluetooth®-устройства, мигать быстрее в процессе сопряжения и непрерывно гореть после успешного подключения.Операции с радио• Нажимайте кнопку FUNCTION, пока на экране устройства не появится надпись FM. • Для улучшения приема радиосигнала можно перемещать и двигать устройство. Также рекомендуется выдвинуть телескопическую FM-антенну на задней панели.• После настройки на нужную радиостанцию, с помощью кнопки MODE выберите режим MONO или STEREO. При плохом приеме сигнала рекомендуется переключиться в режим MONO для более четкого звучания.Ручная настройка • Для ручной пошаговой настройки радиочастоты быстро нажимайте кнопки TUNE+ или TUNE-.• После настройки на нужную радиостанцию Вы можете сохранить ее в памяти устройства.См. раздел “Память радиостанций” для более подробной информации.

10Автоматическая настройка • Для автоматического поиска радиостанций нажмите и удерживайте кнопки TUNE+ или TUNE-.• После настройки на нужную радиостанцию Вы можете сохранить ее в памяти устройства.См. раздел “Память радиостанций” для более подробной информации.Память радиостанций • После настройки на нужную радиостанцию Вы можете сохранить ее в один из 20 каналов памяти устройства.• Нажмите кнопку PROG. для перехода к настройке памяти радиостанций. На дисплее будет мигать “P-01”.• Нажмите кнопку MEM+ или MEM- для выбора желаемого канала, в котором Вы хотите сохранить радиостанцию (от P-01 до P-20). • Нажмите кнопку PROG. еще раз для подтверждения выбора. Дисплей прекратит мигать.Переход к сохраненным станциям • Нажимайте кнопки MEM+/- для переключения между сохраненными радиостанциями.• Чтобы удалить сохраненную станцию из памяти, замените ее новой радиостанцией на том же канале.Операции с USB/SDВоспроизведение• Включите устройство.• Вставьте USB-накопитель в USB-порт или карту памяти SD в соответствующий разъем. Нажимайте кнопку FUNC. для перехода к режиму USB/SD.• Нажимайте кнопку +10 для пролистывания 10 треков вперед.• Нажимайте кнопки FOLDER+/- для перехода к нужной папке на USB/SD накопителе (недоступно в режиме RANDOM PLAY).Руководство по эксплуатации10• Нажимайте NEXT для перехода к следующему треку, BACK для перехода к предыдущему.• Нажимайте кнопку PLAY/PAUSE для начала или приостановки воспроизведения.• Нажимайте кнопку P-MODE для выбора одного из режимов воспроизведения: NORMAL PLAY (Нормальный режим) -> REPEAT 1 (Повтор 1 трека) -> REPEAT FOLDER (Повтор папки) -> REPEAT ALL (Повтор всех треков) -> RANDOM PLAY (Случайное воспроизведение).• Нажимайте STOP для остановки воспроизведения. При открытии USB/SD накопителей большого объема с большим числом файлов может потребоваться до 60 сек.Не извлекайте SD-карты или USB- накопители во время воспроизведения, всегда в первую очередь останавливайте воспроизведение, затем, с помощью кнопки FUNCTION, переключитесь на другой режим (FM/BT/AUX), после чего извлеките SD-карту или USB-накопитель. В противном случае существует риск повреждения файлов и самих накопителей.Общая информация по USB/SD• Устройство оснащено разъемом USB и слотом SD для подключения стандартного USB-накопителя (версия 2.0) и карты памя-ти SD объемом до 16 ГБ и воспроизведения с него MP3-файлов.• Данным устройством поддерживаются файловые системы FAT и FAT32.Согласно стандарту USB 1.1/2.0 ис-пользование USB-устройства с током потре-бления более 500 мА не рекомендуется без использования дополнительного источника питания. Подключение без дополнительно-го питания USB-носителей, потребляющих ток, который превышает данное значение, а также неисправных USB-носителей может вызвать механические или термические изменения элементов конструкции дан-ного устройства, а также выход из строя

1111Руководство по эксплуатациивнутренних элементов защиты USB-порта. Такие повреждения не являются гарантий-ным случаем.Внимание: использование внешних USB-устройств, содержащих файлы с расши-рением BIN в корневой директории, может привести к сбоям в работе устройства или к повреждению программного обеспечения.Линейный разъем AUXВы можете прослушивать внешнее аудио устройство через встроенные динамики данного радиоприемника, подключив внеш-нее устройство к приемнику при помощи двух линейных разъемов AUX.• Чтобы подключить внешнее устройство, используйте стандартный кабель со ште-керами 3,5 мм (не входит в комплект) для подсоединения разъема для наушников или линейного разъема внешнего аудио устрой-ства к разъему AUX радиоприемника.• Нажимайте кнопку FUNC для выбора режима AUX-1 или AUX-2; на дисплее будет отображаться индикатор AUX.• Включите внешнее устройство. При помощи кнопок радиоприемника вы можете только регулировать громкость звука; управление другими операциями воспроиз-ведения невозможно.Перезапуск системыИногда во время работы устройства могут возникать случаи электростатического разряда, в результате чего работа устройства может быть нарушена.Это нормальное явление, необходимое для защиты устройства и его компонентов от повреждения. В таких случаях необходимо вставить тонкий острый объект в отверстие перезапуска на задней панели, после чего устройство вернется в нормальный режим работы. Подключение микрофонаУстройство оснащено разъемом для подключения микрофона на передней панели. Просто подсоедините микрофон в 6.3мм входной разъем. Громкость настраивается с помощью регулятора громкости микрофона.Чистка и уходПеред чисткой убедитесь, что прибор отключен от сети питания. Протрите корпус прибора при помощи влажной материи.Комплект поставкиUSB/SD стереомагнитола 1 штАдаптер питания 1 штРуководство по эксплуатации 1 штГарантийный талон 1 штИнформация для потребителя 1 шт

12Руководство по эксплуатации12Производитель:СИТИСПИД ЭЛЕКТРОНИКС (ШЭНЬЧЖЭНЬ) КО., ЛТДФЕРСТ ИНДАСТРИАЛ ЭРИА ОФ ФЭНЬ ХУАНЬ, ФУЮНЬ, БАОАНЬ ДИСТРИКТ, ШЭНЬ- ЧЖЭНЬ, КИТАЙПод контролем «ТЕХНО ЭЛЕКТРИК ЛИМИТЕД»Сделано в Китае.TF-SRP3402B_IM_02Технические характеристики FM-диапазон87,5 - 108 MГцКоличество сохраняемых станций20Номинальная потребляемая мощность13,5 ВтВыходная мощность2 х 12 ВтBluetooth®2.1 EDR (A2DP)частота, МГц 2400-2483,5 мощность, мВт 10 протокол 802.15,4Номинальное напряжение питания100 - 240 В ~ 50/60 ГцЕмкость батареи3,7В / 2 x 2 А/чМасса нетто2,62 кгРазмеры устройства522 мм x 184 мм x 195 ммТехнические характеристики и функции могут быть изменены заводом-изготовителем без предварительного уведомления в связи с постоянным усовершенствованием и улуч-шением данного устройства.
