Introduction
This manual is intended to familiarize personnel with the
safe operation and maintenance procedures for the
Model 177 Precision Tone Generator.
Please read this entire manual before operating the tool
and keep this manual available to all personnel.
Replacement manuals are available upon request at no
extra charge.
Safety
Safety is essential in the use and maintenance of Tempo
tools and equipment. This instruction manual and any
markings on the tool provide information for avoiding
hazards and unsafe practices related to the use of this
tool. Observe all of the safety information provided.
Description
The Model 177 is a portable, battery-operated precision
tone generator designed for use in fault location and pair
identification operations. The Model 177 Precision Tone
Generator is very useful when toning in high circuit noise
or power influence areas. The 577.5 Hz tone can be easily
detected when other tones cannot when using any
amplifier, tuned or filtered, to receive the 577.5 Hz tone.
The Model 177 is a precision tone source for use in pair
identification and fault locating operations. It is crystal
controlled and generates a stable 577.5 Hz signal which
is useful in areas with high noise and power influence.
The -27 to +27 dBm variable output of the Model 177
allows the operator to adjust the signal level for each job
application. It is battery operated and is housed in a
heavy duty plastic case inside a leather carrying case.
The on/off selector switch is used to turn the set on and
off as well as adjusting the output level of the tone. The
selector switch is marked with an Off position as well as
1 thru 10 Tone level output positions. The tone output
level may be adjusted by turning the selector switch. The
output voltage is doubled each time the selector is
advanced to the next higher position from 1 thru 10. A red
LED is provided to indicate battery condition.
Three test leads (2 black, 1 red) four feet in length are
permanently attached to the Model 177. These test leads
are terminated with insulated test clips.
Operation
The battery must be tested before using the Model 177.
Turn the selector switch to any position 1 to 10. A glowing
red LED indicates acceptable battery condition; if it does
not, replace the battery. See Maintenance Section.
Connect the Model 177 (black leads only) to the pair to
be tested as illustrated by Figures 1-3 and 5. The output
of the Model 177 and the gain of the amplifier to be used
should be adjusted to a low but usable tone level at the
amplifier's speaker or headset. Setting the tone output
level or the amplifier gain to a too high level can produce
tone saturation which can cause the tone to appear to
spread to other pairs or to run past the fault. Tone
saturation is present when increasing the amplifier gain
produces little or no increase and sometimes a decrease
in tone level at the amplifier speaker or headset. Tone
saturation can make it impossible to detect level
changes in the tone which are vital to successful pair
identification or fault location.
Connect the probe or coil to the amplifier and place next
to cable. Adjust the amplifier for a loud noise level from
the speaker or headset. Now reduce amplifier gain to 1/2
this level. The amplifier is now adjusted to the area's
ambient noise level and is ready for use.
Adjust the output level of the 177 for the required tone
level from the amplifier.
The Model 177 supplies "talk power" for crafts- people
to communicate on dead lines. Connect one lead of a
handset to one side of the pair and the remaining lead to
the post on top of the Model 177. The red lead of the
Model 177 is connected to the remaining conductor of
the pair. Turn the variable output knob to any "on"
position 1-10. See figure 4. A low level background tone
should be heard which indicates that the unit is
functioning properly.
95E0086 Rev. B

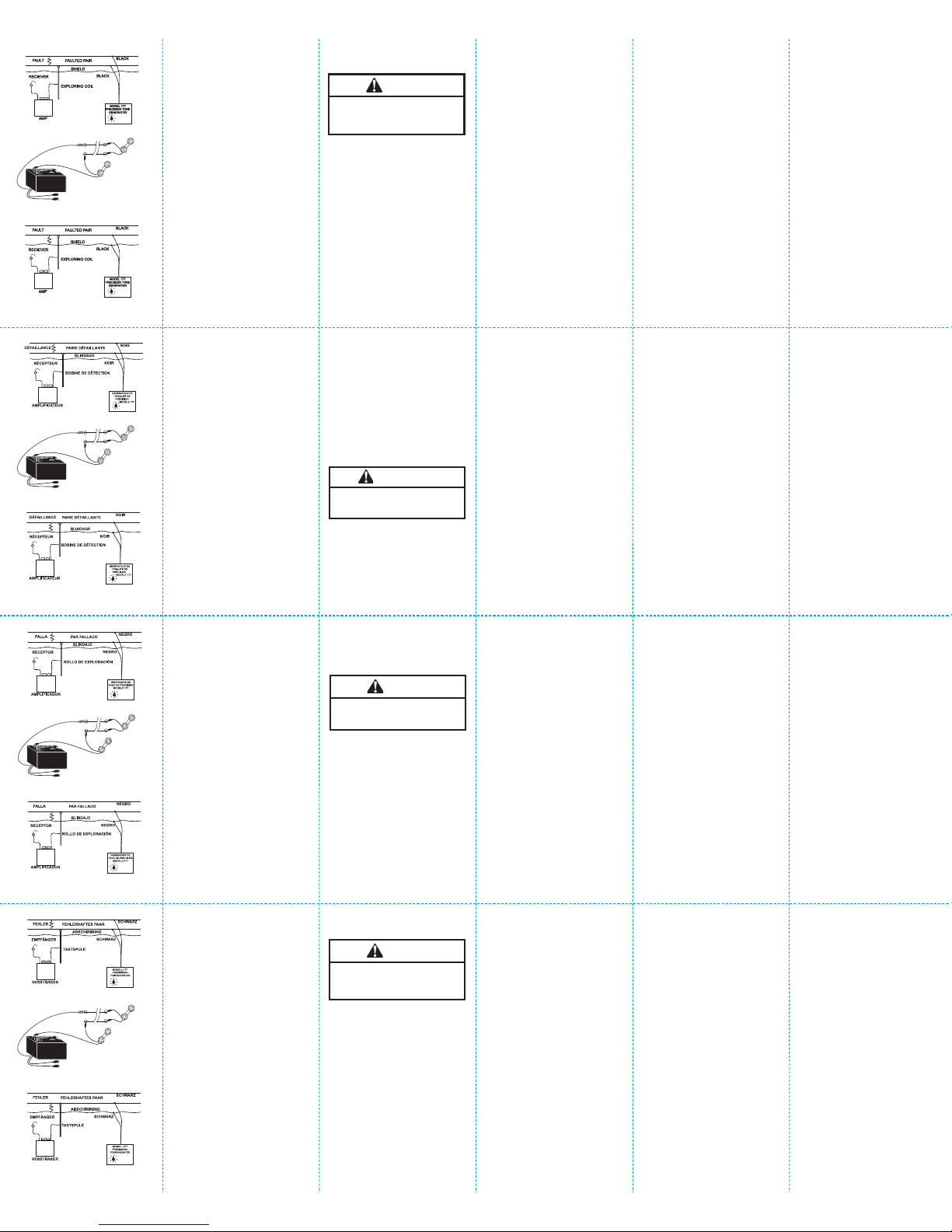

Fig. - 1 Connecting Across Pair For Identification
Fig. - 2 Connecting From One Side of Pair to Ground
Introduction
Ce document vise à permettre au personnel de
maintenance d´utiliser et d´entretenir le générateur de
tonalité de précision modèle 177 de Tempo en toute
sécurité.
Veuillez lire l´intégralité du présent document avant
d´utiliser l´appareil et faire en sorte que ce mode d´emploi
soit à la disposition de tout le personnel. D´autres
exemplaires sont disponibles gratuitement sur
demande.
Sécurité
La sécurité est un point essentiel lors de l´utilisation et de
l´entretien des appareils et équipements Tempo. Ce
mode d´emploi et toutes les inscriptions figurant sur le
matériel fournissent des informations afin d´éviter tous
les dangers ou pratiques risquées liées à l´utilisation de
ces appareils. Respectez toutes les instructions de
sécurité fournies.
Description
Le modèle 177 est un générateur de tonalité de précision
portable, fonctionnant à l´aide d´une pile. Il est conçu
pour localiser les défaillances éventuelles et identifier les
paires. Le générateur de tonalité modèle 177 s´avère très
utile pour émettre une tonalité dans les zones de circuit
très bruyantes ou sous influence d’un champ électrique
puissant. Il permet d´identifier aisément la tonalité de
577,5 Hz contrairement à d´autres tonalités, lors de
l´utilisation de n’importe quel amplificateur, réglé ou filtré
pour recevoir la tonalité de 577,5 Hz.
Le modèle 177 constitue une source de tonalité d’une
grande précision pour identifier les paires et localiser les
défaillances. Il est contrôlé par un quartz et génère un
signal constant de 577,5 Hz, ce qui s´avère utile dans les
zones très bruyantes et à proximité de champs
électriques puissants. La sortie variable de -27 à
+27 dBm du modèle 177 permet à l´opérateur d´ajuster le
niveau du signal à chaque usage professionnel.
L´appareil fonctionne avec une pile et se range dans une
pochette en plastique résistant, placée à l´intérieur d´un
étui en cuir.
Le bouton-sélecteur ON/OFF s´utilise comme
interrupteur marche/arrêt et permet également de régler
le volume de la tonalité. Il indique la position ARRET (OFF)
ainsi qu´une graduation de 1 à 10 correspondant à la
puissance de la tonalité. Celle-ci peut-être réglée en
tournant le bouton. La tension de sortie est doublée
chaque fois que le bouton est avancé à la position
suivante (de 1 à 10). L´appareil comprend une diode
électroluminescente (DEL) rouge qui indique l´état de la
pile.
Trois fils de test (2 noirs et un rouge), d´une longueur
d´environ 1m 20, sont attachés de manière fixe au
générateur modèle 177. Ces trois fils conducteurs sont
terminés par des pinces de test isolées.
Fonctionnement
La pile doit être testée avant l´utilisation du modèle 177.
Tournez le bouton sur n´importe quelle position de 1 à 10.
La DEL rouge allumée indique que la pile est en bon état ;
le cas échéant remplacez la pile (reportez-vous à la
section entretien).
Connectez le modèle 177 (uniquement à l´aide des
câbles noirs) à la paire qui doit être testée, comme
l´indiquent les schémas 1 à 3 et 5. La sortie du modèle
177 et le gain de l´amplificateur à utiliser doivent être
réglés sur un niveau de volume bas mais suffisant
pour le haut-parleur ou le casque à écouteurs de
l´amplificateur. En réglant soit le volume de sortie, soit le
gain d´amplificateur à un niveau trop élevé, la tonalité
peut être saturée, ce qui peut avoir pour effet que
la tonalité se propage sur d´autres paires ou que
la défaillance ne soit pas détectée. Il y a saturation de
la tonalité lorsque le fait d´augmenter le gain
d´amplificateur produit peu ou pas d´augmentation et
parfois même une diminution du volume de la tonalité au
niveau des haut-parleurs ou du casque à écouteurs. Une
saturation de la tonalité peut empêcher la détection des
variations nécessaires à l´identification des paires ou au
repérage d´une défaillance.
Connectez la sonde ou la bobine à l´amplificateur et
placez celui-ci à côté du câble. Réglez l´amplificateur
MODE D'EMPLOI
95E0086 Rev. B
Figure 1 Connexion avec une paire pour l´identification
Figure 2 Connexion avec un fil de
la paire relié à la masse
GÉNÉRATEUR DE TONALITÉ DE PRÉCISION
MODÈLE 177
Introducción
Este manual está hecho para familiarizar al personal con
la operación segura y los procedimientos de
mantenimiento del Generador de Tono de Precisión
Modelo 177.
Por favor lea este manual completo antes de operar la
herramienta y mantenga este manual al alcance de todo
el personal. Están disponibles manuales de reposición
bajo solicitud sin cargos adicionales.
Seguridad
La seguridad es esencial en el uso y mantenimiento del
equipo y herramientas Tempo. Este manual de
instrucciones y cualquier anotación en la herramienta
proveen información para evitar peligros y prácticas no
seguras relacionadas con el uso de esta herramienta.
Siga toda la información de seguridad proporcionada.
Descripción
El modelo 177 es un generador de tono de precisión
portátil operado por batería, diseñado para usarlo en
operaciones de localización de fallas e identificación de
pares. El Generador de Tono de Precisión Modelo 177 es
muy útil sintonizando circuitos de alto ruido o áreas
influenciadas por energía. El tono de 577.5 Hz. puede ser
fácilmente detectado cuando otros tonos
no pueden detectarse, cuando se usa cualquier
amplificador, sintonizado o filtrado, para recibir el tono
de 577.5 Hz. El Modelo 177 es una fuente de tono de
precisión para usarse en operaciones de identificación
de pares y de localización de fallas. Es un cristal
controlado y genera una señal estable de 577.5 Hz., la
cual es útil en áreas con ruido alto o influenciadas por
energía. La variable de salida de - 27 a + 27 dBm del
Modelo 177 permite al operador ajustar el nivel de señal
para cada uso específico. Es operado por batería y está
alojado en una caja de plástico resistente al trabajo
pesado y dentro de un estuche portátil de cuero.
El interruptor selector de encendido / apagado se usa
para encender y apagar, así como también para ajustar
el nivel de salida del tono. El interruptor selector está
rotulado con una posición de Apagado (Off) así como
también con posiciones de salida de 1 hasta 10 niveles
de tono. El nivel de salida del tono puede ajustarse
girando el interruptor selector. El voltaje de salida se
duplica cada vez que el selector avanza a una posición
siguiente más alta de 1 hasta 10. Presenta un diodo
emisor de luz (LED) roja para indicar la condición de la
batería.
Tres cables de prueba (2 negros, 1 rojo) de cuatro pies de
largo están conectados permanentemente al Modelo
177. Estos cables de prueba terminan en pinzas de
prueba aisladas.
Operación
La batería debe probarse antes de usar el Modelo 177.
Gire el interruptor a cualquier posición del 1 al 10. Un LED
rojo brillante indica una condición aceptable de la
batería; si no es así, reemplace la batería. Vea la Sección
de Mantenimiento.
Conecte el Modelo 177 (cables negros solamente) al par
que va a ser probado como se ilustra en la Figuras 1-3 y
5. La salida del Modelo 177 y la ganancia del amplificador
a ser usado debe ajustarse a un nivel de tono bajo pero
útil a la bocina o al audífono del amplificador. El regular el
nivel de salida del tono o la ganancia del amplificador a
un nivel demasiado alto, puede producir saturación de
tono, lo cual puede causar que el tono parezca extendido
a otros pares o pase a lo largo de la falla. La saturación
de tono está presente cuando al incrementar la ganancia
del amplificador se produce un nivel de tono pequeño o
no se incrementa y algunas veces ocurre un decremento
en la bocina o audífono del amplificador. La saturación de
tono puede hacer imposible la detección de los cambios
de nivel en el tono, lo cual es vital para la correcta
identificación de un par o para la localización de una falla.
Conecte la sonda o rollo al amplificador y póngala junto
al cable. Ajuste el amplificador a un nivel de ruido fuerte
de la bocina o audífono. Ahora reduzca la ganancia del
amplificador a la mitad de este nivel. El amplificador está
ahora ajustado al nivel de ruido ambiente del área y está
listo para usarse.
Ajuste el nivel de salida del 177 para el nivel de tono
requerido para el amplificador.
El Modelo 177 proporciona un “circuito de habla” para
MANUAL DE INSTRUCCIONES
95E0086 Rev. B
Fig. - 1 Conectando A Través Del Par Para Identificación
Fig. - 2 Conectando De Un Lado Del Par A Tierra
Einführung
Diese Anleitung dient dazu, das Personal mit der
sicheren Bedienung und Wartung des Präzisions-
Tongenerators Modell 177 vertraut zu machen.
Bitte lesen Sie die gesamte Anleitung, bevor Sie das
Gerät verwenden, und bewahren Sie sie für alle
Mitarbeiter zugänglich auf. Weitere Exemplare dieser
Anleitung sind auf Anfrage kostenlos erhältlich.
Sicherheit
Sicherheit steht an oberster Stelle bei Gebrauch
und Wartung von Tempo-Werkzeugen und -Geräten.
Diese Anleitung sowie spezielle Markierungen auf dem
Gerät bieten Hinweise zur Vermeidung von Gefahren
und unsicheren Praktiken beim Gebrauch dieses
Gerätes. Beachten Sie sämtliche vorhandenen
Sicherheitshinweise.
Beschreibung
Das Modell 177 ist ein tragbarer, batteriebetriebener
Präzisions-Tongenerator zur Verwendung bei der
Fehlerlokalisierung und Paaridentifikation. Der
Präzisions-Tongenerator Modell 177 ist sehr nützlich
beim Einsatz in Bereichen mit hohem
Schaltungsrauschen oder starker Strombeeinflussung.
Der 577,5-Hz-Ton lässt sich leicht erkennen, selbst
wenn andere Töne nicht erkennbar sind, wenn ein
abgestimmter oder gefilterter Verstärker zum Empfang
des 577,5-Hz-Tons verwendet wird. Das Modell 177 ist
eine Präzisions-Tonquelle zum Einsatz für die
Paarerkennung und Fehlerlokalisierung. Es ist
quarzgesteuert und erzeugt ein stabiles 577,
5-Hz-Signal, das sich in Bereichen mit hoher Rausch-
und Strombeeinflussung eignet. Der variable
Ausgangspegel von -27 bis +27 dBm des Modells 177
gestattet dem Bediener, den Signalpegel an die
jeweilige Aufgabe anzupassen. Es ist batteriebetrieben
und befindet sich in einem robusten Kunststoffgehäuse
im Innern einer Tragetasche aus Leder. Der Ein-/Aus-
Wählschalter dient zum Ein- und Ausschalten des
Gerätes wie auch zum Einstellen des Tonpegels. Der
Wählschalter besitzt eine Aus-Markierung sowie eine
Skala von 1 bis 10 Tonpegelstellungen. Der Tonpegel
kann durch Drehen des Wählschalters eingestellt
werden. Die Ausgangsspannung erhöht sich beim jedem
Skalenstrich von 1 bis 10 jeweils auf das Doppelte. Der
Batteriezustand kann an einer roten LED abgelesen
werden.
Am Modell 177 sind drei Prüfleitungen (2 schwarze, 1
rote) von 122 cm (4 Fuß) Länge fest angeschlossen. Diese
Prüfleitungen sind mit isolierten Prüfklemmen
abgeschlossen.
Bedienung
Vor Gebrauch des Modells 177 muss die Batterie
getestet werden. Den Wählschalter auf eine beliebige
Position zwischen 1 und 10 drehen. Wenn die LED rot
aufleuchtet, ist die Batterie in einwandfreiem Zustand.
Andernfalls muss die Batterie ausgewechselt werden.
Siehe Abschnitt „Wartung. Das Modell 177
(ausschließlich mit den schwarzen Leitungen) wie in den
Abbildungen 1 bis 3 und 5 dargestellt an dem zu
prüfenden Paar anschließen. Die Ausgangsleistung des
Modells 177 und des Verstärkers sollten auf einen
niedrigen, aber dennoch brauchbaren Tonpegel im
Lautsprecher oder Kopfhörer des Verstärkers eingestellt
werden. Wird der Tonausgangspegel oder die Verstärker
zu hoch eingestellt, so kann Tonsättigung auftreten,
wodurch der Ton sich zu anderen Paaren auszubreiten
scheint oder am Fehler vorbeilaufen kann. Tonsättigung
liegt vor, wenn durch Erhöhen der Verstärkung nur
geringer oder gar kein Anstieg zu verzeichnen ist und
gelegentlich sogar eine Abnahme des Tonpegels im
Lautsprecher oder Kopfhörer des Verstärkers auftritt.
Tonsättigung kann es unmöglich machen,
Pegeländerungen im Ton zu erkennen, die zur
einwandfreien Paaridentifizierung bzw.
Fehlerlokalisierung wichtig sind.
Die Sonde oder Spule am Verstärker anschließen und
legen neben das Kabel legen. Den Verstärker auf einen
lauten Rauschpegel im Lautsprecher oder Kopfhörer
einstellen. Anschließend die Verstärkung auf die Hälfte
dieses Pegels reduzieren. Der Verstärker ist nun an den
Umgebungsrauschpegel angepasst und betriebsbereit.
Den Ausgangspegel des Modells 177 auf den
erforderlichen Tonpegel vom Verstärker ein einstellen.
BEDIENUNGSANLEITUNG
95E0086 Rev. B
MODELL 177 PRÄZISIONS-TONGENERATOR
Abb. - 1 Verbindung über ein Paar zur Identifikation
Abb. - 2 Verbindung von einer Paarseite an Masse
Read and understand this material
before operating or servicing this
equipment. Failure to understand how
to safely operate this tool can result in
an accident causing serious injury or
death.
INSTRUCTION MANUAL
MODEL 177 PRECISION TONE GENERATOR
WARNING
SAFETY
ALERT
SYMBOL
This symbol is used to call your attention to hazards
or unsafe practices which could result in an injury or
property damage. The signal word, defined below,
indicates the severity of the hazard. The message
after the signal word provides information for
preventing or avoiding the hazard.
Immediate hazards which, if not avoided, WILL
result in severe injury or death.
Hazards which, if not avoided, COULD result in
severe injury or death.
Hazards which, if not avoided, MAY result in injury.
DANGER
WARNING
CAUTION
• Do not expose this unit to rain or moisture.
Contact with live circuits can result in severe
injury or death.
•Use this unit for the manufacturer’s intended
purpose only, as described in this manual. Any
other use can impair the protection provided by
the unit.
•Use test leads or accessories that are
appropriate for the application. See the
category and voltage rating of the test lead or
accessory.
• Inspect the test leads or accessory before use.
The item(s) must be clean and dry, and the
insulation must be in good condition.
•Before opening the case, remove the test leads
from the circuit and shut off the unit.
Failure to observe these precautions may result in
severe injury or death.
• Do not attempt to repair this unit. It contains no
user-serviceable parts.
•Do not expose the unit to extreme temperatures
or high humidity. See Specifications.
Failure to observe these precautions can result in
injury and can damage the instrument.
WARNING
CAUTION
ELECTRIC
SHOCK HAZARD
Veuillez lire et bien comprendre ce
manuel avant d'utiliser cet équipement
ou d'en faire l'entretien. Le fait de ne pas
savoir comment utiliser cet outil de façon
sécuritaire peut entraîner des blessures
graves ou la mort.
AVERTISSEMENT
SYMBOLE
D'ALERTE DE
SÉCURITÉ
Ce symbole attire l'attention sur les risques de
danger et de mauvaise utilisation pouvant causer
des blessures ou des dommages matériels. Le
mot-indicateur, défini ci-dessous, indique la
sévérité du danger. Le message qui le suit explique
comment prévenir ou éviter le danger en question.
Dangers immédiats qui, à moins d'être évités,
CAUSERONT CERTAINEMENT des blessures
graves ou la mort.
Dangers qui, à moins d'être évités, PEUVENT
CAUSER des blessures graves ou la mort.
Dangers qui, à moins d'être évités,
CAUSERONT PEUT-ÊTRE des blessures.
DANGER
AVERTISSEMENT
MISE EN GARDE
• N’exposez pas cet appareil à la pluie ou à
l’humidité.Tout contact avec des circuits sous
tension peut causer des blessures graves ou la
mort.
•Employez cet outil uniquement selon l’usage
prévu par le fabricant tel que décrit dans ce
manuel. Toute autre utilisation peut affaiblir la
protection assurée par l’appareil.
•Utilisez des fils d’essai ou accessoires
appropriés à l’application. Voir la catégorie et la
tension nominale des fils d'essai ou
accessoires.
• Inspectez les fils d'essai ou accessoires avant
utilisation. Les pièces doivent être propres et
sèches et l'isolation en bon état.
•Avant d'ouvrir le boîtier, retirez les fils d'essai du
circuit et éteignez l'appareil.
Le non-respect de ces précautions peut causer des
blessures graves ou la mort.
•N'essayez pas de réparer l'appareil. Il ne
contient pas de pièces réparables par
l'utilisateur.
•N'exposez pas l'appareil à des températures
extrêmes ou à un niveau d'humidité élevé. Voir
les Caractéristiques techniques.
Le non-respect de ces précautions peut entraîner
des blessures ou endommager l'instrument.
AVERTISSEMENT
MISE EN GARDE
RISQUE
D’ÉLECTROCUTION
Lea y entienda este material antes de
operar o dar servicio a este equipo. No
entender cómo operar de manera
segura esta herramienta puede
resultar en accidentes, causando
lesiones graves o muerte.
GENERADOR DETONO DEPRECISIÓN
MODELO 177
ADVERTENCIA
SÍMBOLO DE
ALERTA DE
SEGURIDAD
Este símbolo se utiliza para llamar su atención sobre
los peligros o las prácticas no seguras de trabajo que
podrían resultar en lesiones o daños a la propiedad.
La palabra de aviso, definida a continuación, indica
la gravedad del peligro. El mensaje después de la
palabra de aviso proporciona información para
prevenir o evitar el peligro.
Peligros inmediatos que, si no se evitan,
RESULTARÁN en lesiones graves o muerte.
Peligros que, si no se evitan, PODRÍAN
resultar en lesiones muy graves o muerte.
Peligros que, si no se evitan, PUEDEN resultar
en lesiones
PELIGRO
ADVERTENCIA
PRECAUCIÓN
•No exponga esta unidad a la lluvia o a la
humedad. El contacto con circuitos vivos puede
resultar en lesiones graves o muerte.
• Utilice esta unidad sólo para los fines que ha
destinado el fabricante, como se indica en este
manual. Cualquier otro uso puede afectar la
protección proporcionada por la unidad.
•Utilice conductores de prueba o accesorios que
sean apropiados para la aplicación. Consulte la
categoría y el voltaje nominal del conductor o
accesorio de prueba.
• Inspeccione los conductores o los accesorios
de prueba antes de usarlos. Los elementos
deben estar limpios y secos, y el aislamiento
debe estar en buen estado.
• Antes de abrir la caja, retire los conductores de
prueba del circuito y apague la unidad.
No cumplir con estas precauciones puede resultar
en lesiones graves o muerte.
• No intente reparar esta unidad. No contiene piezas a
las que pueda prestar servicio el usuario.
• No exponga esta unidad a temperaturas extremas o
alta humedad. Consulte las especificaciones.
No cumplir con estas precauciones puede resultar en
lesiones y puede dañar el instrumento.
ADVERTENCIA
PRECAUCIÓN
PELIGRO DE
DESCARGA
ELÉCTRICA
Lesen Sie vor Betrieb oder Wartung
dieses Geräts die Bedienungsanleitung
sorgfältigdurch.MangelndesVerständnis
seiner sicheren Handhabung kann zu
schweren bzw. tödlichen Verletzungen
führen.
ACHTUNG
SICHERHEITS-
WARNSYMBOL
Dieses Symbol macht Sie auf gefährliche oder
riskante Praktiken aufmerksam, die zu Schäden
oder Verletzungen führen können. Das
Signalwort, wie nachfolgend definiert, gibt den
Ernst der Gefahr an. Der dem Signalwort folgende
Hinweis informiert darüber, wie die Gefahr
vermieden wird.
Akute Gefahr, die bei Nichtvermeiden zu
schweren Verletzungen oder zum Tod führt.
Gefahr, die bei Nichtvermeiden zu schweren
Verletzungen oder zum Tod führen kann.
Gefahr, die bei Nichtvermeiden zu Verletzungen
führen kann.
GEFAHR
ACHTUNG
VORSICHT
• Dieses Gerät nicht Regen oder Feuchtigkeit
aussetzen. Das Berühren von Stromkreisen
kann zu schweren Verletzungen oder zum Tod
führen.
• Dieses Gerät nur zu seinem vom Hersteller be-
stimmten Zweck wie in dieser Anleitung
beschrieben verwenden. Andere Verwendungen
beeinträchtigen u.U. den vom Gerät gebotenen
Schutz.
• Für den jeweiligen Einsatz geeignete
Messleitungen bzw. Zubehör verwenden.
Kategorie und Nennspannung von Messleitung
und Zubehör prüfen.
• Messleitungen und Zubehör vor dem Einsatz
überprüfen. Alle Teile müssen sauber und
trocken sein, die Isolierung muss sich in gutem
Zustand befinden.
• Vor Öffnen des Gehäuses die Messleitungen
vom Stromkreis entfernen und das Gerät
abschalten.
Nichtbeachten dieser Sicherheitsvorkehrungen kann
zu schweren Verletzungen oder zum Tod führen.
• An diesem Gerät keine Reparaturversuche
unternehmen. Es enthält keine vom Benutzer
reparierbare Teile.
• Das Gerät keinen extremen Temperaturen oder
hoher Feuchtigkeit aussetzen. (Siehe
Technische Daten)
Nichtbeachten dieser Sicherheitsvorkehrungen
kann zu Verletzungen oder Schäden am Gerät
führen.
ACHTUNG
VORSICHT
BERÜHRUNGS-
GEFAHR

Specifications
Electrical
Output Voltage (Talk Battery into 600 Ohm). . .. . . 6 Vdc
Output Power (into 600 Ohm)
Max Power . . . . . . . . . . . . . . . . . . . . . +27 dBm
Min Power . . . . . . . . . . . . . . . . . . . . . . -27 dBm
Output Frequency (nominal):
Tone . . . . . . . . . . . . . . . . . . ..577.5 Hz+/-0.01%
Pulsing . . . . . . . . . . . . . . . . . . . . . . . . . . .2.26 Hz
Voltage Protection (into a 600Circuit) . . . . .60 Vdc
Battery . . . . . . . . . . . . . . . . . . . . . 6 Vdc (Lantern)
Battery Life . . . . . . . . . . . . . . . . . . . . . . . .40 hours
Physical
Length . . . . . . . . . . . . . . . . . . . . . . 114 mm (4.5”)
Width . . . . . . . . . . . . . . . . . . . . . . . . 152 mm (6”)
Height . . . . . . . . . . . . . . . . . . . . . . . . 178 mm (7")
Weight(w/battery) . . . . . . . . . . . . . . .1.4 kg (3.2 lb)
Operating/Storage Conditions
Operating Temperature:
Celsius . . . . . . . . . . . . . . . . . . . . . . .0°C to 50°C
Fahrenheit . . . . . . . . . . . . . . . . . . .32°F to 122°F
Storage Temperature:
Celsius . . . . . . . . . . . . . . . . . . . . . .-50°C to 75°C
Fahrenheit . . . . . . . . . . . . . . . . . . .-58°F to 167°F
Maintenance
Battery Replacement
The Model 177 Precision Tone Generator is supplied with
a Heavy Duty 6V battery with spring terminals that are
disconnected. In the case of battery replacement, it will
also accommodate an equivalent battery equipped with
screw post terminals. Due to Federal and International
transportation regulations, the unit is shipped with the
battery disconnected.
1. Unsnap the strap that retains the tone generator in
the carrying case.
2. Remove the tone generator and battery from the
case.
3. Unscrew the battery leads and replace with the new
battery.
4. Connect red lead to + (positive) terminal and black
lead to - (negative) terminal.
5. Replace in case and re-snap retaining straps.
Battery with Spring Terminals
For spring terminal installation:
1. Remove the screw at the end of each battery lead.
2. Insert the steel plate of the black lead into the
negative spring terminal, as close to the top of the
spring as possible.
3. Replace the screw, tightening down on the spring.
4. Repeat the same process, connecting the red lead
to the positive terminal.
5. Reinsert the battery and tone generator into the
case and reattach the retaining straps.
Battery with Screw Post Terminals
For screw post terminal installation:
1. Remove the steel plate from the end of each battery
lead by removing the screw that connects the two
pieces.
2. Remove the caps from each battery terminal.
3. Place the black lead over the negative screw post
terminal and replace the cap, tightening down on
the wire lead.
4. Repeat the same process, connecting the red lead
to the positive terminal.
5. Reinsert the battery and tone generator into the
case and reattach the retaining strap.
6. Retain unused steel plates and screws for use with
spring terminal battery if needed.
Cleaning
Periodically wipe with a damp cloth and mild detergent;
do not use abrasives or solvents.
Fig. - 3 Connecting For Fault Location
Fig. - 5 Connecting For Fault Locating From
Conductor to Sheath
Fig. - 4 Connecting For Talking Power
pour un niveau de bruit élevé à partir du haut-parleur ou
du casque. Réduisez maintenant le niveau de gain de
l´amplificateur de moitié. L´amplificateur est à présent
réglé à un niveau de bruit ambiant et est désormais prêt
à l´emploi.
Réglez le volume de sortie de l´appareil modèle 177 afin
d´obtenir le volume requis par l´amplificateur.
Le modèle 177 permet aux techniciens de maintenance
d´établir une communication sur des lignes
endommagées. Connectez un fil du combiné à un fil de
la paire et le fil restant à la broche sur la partie supérieure
du modèle 177. Le fil rouge de l´appareil est connecté au
conducteur restant de la paire. Tournez le bouton
réglable ON/OFF sur une position quelconque entre 1 et
10 (voir figure 4). Une faible tonalité en bruit de fond
indique que l´appareil fonctionne normalement.
Spécifications
Électriques
Tension de sortie (batterie de conversation 600 Ohm) . .6 Vcc
Puissance de sortie (pour 600 Ohm)
Puissance max. . . . . . . . . . . . . . . . . . . +27 dBm
Puissance min. . . . . . . . . . . . . . . . . . . .-27 dBm
Fréquence de sortie (nominale) :
Tonalité . . . . . . . . . . . . . . . . .577,5 Hz+/-0,01 %
Impulsion . . . . . . . . . . . . . . . . . . . . . . . . .2,26 Hz
Protection contre les surtensions
(pour circuit de 600 Ohm) . . . . . . . . . . . . .60 Vcc
Pile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Vcc
Durée de la pile . . . . . . . . . . . . . . . . . . .40 heures
Physiques
Longueur . . . . . . . . . . . . . . . . . . . . . . . . . .114 mm
Largeur . . . . . . . . . . . . . . . . . . . . . . . . . . .152 mm
Hauteur . . . . . . . . . . . . . . . . . . . . . . . . . . .178 mm
Poids (avec pile) . . . . . . . . . . . . . . . . . . . . . .1,4 kg
Conditions de fonctionnement et
de stockage
Température en fonctionnement :
Celsius . . . . . . . . . . . . . . . . . . . . . . .0° C à 50° C
Fahrenheit . . . . . . . . . . . . . . . . . . . .32 F à 122° F
Température de stockage :
Celsius . . . . . . . . . . . . . . . . . . . . .-50° C à 75° C
Fahrenheit . . . . . . . . . . . . . . . . . .-58° F à 167° F
Entretien
Remplacement de la pile
Le générateur de tonalité de précision modèle 177 est
fourni avec une pile longue durée de 6 V dont les bornes
à ressorts ont été déconnectées. En cas de
remplacement de la pile, il est possible d’utiliser une pile
équivalente, équipée de bornes à vis. En raison des lois
fédérales américaines et internationales du transport,
l´appareil est transporté avec la pile déconnectée.
1. Détachez la courroie qui retient le générateur de
tonalité dans la pochette de transport.
2. Retirez le générateur et la pile de la pochette.
3. Dévissez les fils connectés à la pile et remplacez
l´ancienne pile par la nouvelle.
4. Connectez le fil rouge à la borne + (positif) et le fil
noir à la borne - (négatif).
5. Remettez le tout dans la pochette et rattachez
les courroies
Pile équipée de bornes à ressorts
Pour installer une pile équipée de bornes à ressorts :
1. Retirez la vis au bout de chaque fil devant être relié
à la pile.
2. Insérez la lame métallique du fil noir dans la borne
négative à ressort, aussi près que possible de la
partie supérieure du ressort.
3. Remettez la vis en place, tout en resserrant le
ressort.
4. Répétez les opérations précédentes, en connectant
le fil rouge à la borne positive.
5. Insérez de nouveau la pile ainsi que le générateur
de tonalité dans l´étui et rattachez les courroies
de maintien.
Pile équipée de bornes à vis
Pour installer une pile équipée de bornes à vis :
1. Retirez la lame métallique au bout de chaque fil
devant être relié à la pile, en retirant la vis qui
connecte les deux pièces.
2. Enlevez les capuchons de chaque borne.
3. Placez le fil noir sur la borne à vis négative
et remettez en place le capuchon, en resserrant le
fil électrique.
4. Répétez les opérations précédentes, en connectant
le fil rouge à la borne positive.
Figure 3 Connexion pour localiser des défaillances
Figure 5 Connexion pour détecter une défaillance
entre le conducteur et la gaine
Figure 4 Connexion pour communiquer
que las personas se comuniquen en líneas muertas.
Conecte un cable de un auricular a un lado del par y el
cable restante al poste en la parte superior del Modelo
177. El cable rojo del Modelo 177 se conecta al
conductor restante del par. Gire el botón de salida
variable a cualquier posición de “encendido” 1-10. Vea
la figura 4. Deberá oírse un tono de fondo de nivel bajo lo
cual indica que la unidad está funcionando
apropiadamente.
Especificaciones
Eléctricas
Voltaje de Salida (Batería de Habla en 600 Ohm) . . .6 Vdc
Potencia de Salida (en 600 Ohm)
Potencia Max . . . . . . . . . . . . . . . . . . . .+27 dBm
Potencia Min . . . . . . . . . . . . . . . . . . . . .-27 dBm
Frecuencia de Salida (nominal):
Tono . . . . . . . . . . . . . . . . . . . .577.5 Hz+/-0.01%
Pulsando . . . . . . . . . . . . . . . . . . . . . . . . .2.26 HZ
Protección de Voltaje (en un Circuito 600) .60 Vdc
Batería . . . . . . . . . . . . . . . . . . . . . 6 Vdc (Linterna)
Duración de la Batería . . . . . . . . . . . . . . .40 horas
Físicas
Largo . . . . . . . . . . . . . . . . . . . . . . . .114 mm (4.5”)
Ancho . . . . . . . . . . . . . . . . . . . . . . . .152 mm ( 6”)
Alto . . . . . . . . . . . . . . . . . . . . . . . . . .178 mm ( 7”)
Peso(c/batería) . . . . . . . . . . . . . . . .1.4 kg (3.2 lb.)
Condiciones de Operación/
Almacenaje
Temperatura de Operación:
Centígrados . . . . . . . . . . . . . . . . . . . .0°C a 50°C
Fahrenheit . . . . . . . . . . . . . . . . . . . .32°F a 122°F
Temperatura de Almacenaje:
Centígrados . . . . . . . . . . . . . . . . . .-50°C a 75°C
Fahrenheit . . . . . . . . . . . . . . . . . . .-58°F a 167°F
Mantenimiento
Reemplazo de Batería
El Generador de Precisión de Tono Modelo 177 está
equipado con una batería de 6V de Trabajo Pesado con
terminales de resorte que están desconectadas. En caso
de un reemplazo de la batería, también se acomodará
una batería equivalente equipada con terminales de
poste de tornillo. Debido a las regulaciones de transporte
Federales e Internacionales, la unidad se envía con la
batería desconectada.
1. Desabroche la correa que retiene el generador de
tono en el estuche de transporte.
2. Retire el generador de tono y la batería del estuche.
3. Desatornille los cables de la batería y cámbiela por
la batería nueva.
4. Conecte el cable rojo a la terminal + (positiva) y el
cable negro a la terminal - (negativa).
5. Colóquela en la caja y vuelva a cerrar las correas de
retención.
Batería con Terminales de Resorte
Para instalación de terminal de resorte:
1. Retire el tornillo al final de cada cable de la batería.
2. Inserte la placa de acero del cable negro en la
terminal de resorte negativa, tan cerca a la parte
superior del resorte como sea posible.
3. Vuelva a colocar el tornillo, ajustándolo en el
resorte.
4. Repita el mismo proceso, conectando el cable rojo
a la terminal positiva.
5. Reinserte la batería y el generador de tonos en el
estuche y abroche las correas de retención.
Baterías con Terminales de Poste de Tornillo
Para instalación de terminal de poste de tornillo:
1. Retire la placa de acero del final de cada cable
de la batería quitando el tornillo que conecta las
dos piezas.
2. Retire las tapas de cada terminal de la batería.
3. Coloque el cable negro sobre la terminal de poste
de tornillo negativa y coloque de nuevo la tapa,
ajustándola sobre el cable de alambre.
4. Repita el mismo proceso, conectando el cable rojo
a la terminal positiva.
5. Reinserte la batería y el generador de tono en el
estuche y abroche las correas de retención.
6. Conserve las placas de acero y los tornillos sin usar
para utilizarlos con la batería de terminal de resorte
si es necesario.
Limpieza
Periódicamente limpie con un trapo húmedo
y detergente suave; no use abrasivos o solventes.
Fig. - 3 Conectando Para Localización de Falla
Fig. - 5 Conectando Para Localización de Fallas
Del Conductor A la Funda
Fig. - 4 Conectando Para Circuito de Habla
Das Modell 177 liefert „Sprechleistung“ für Handwerker
zur Kommunikation auf toten Leitungen. Eine Leitung
eines Kopfhörers an eine Seite des Paars und die andere
Leitung an den Pfosten oben am Modell 177
anschließen. Die rote Leitung des Modells 177 wird mit
dem anderen Leiter des Paars verbunden. Den
Ausgangsregelknopf auf eine beliebige Position
zwischen 1 und 10 drehen. Siehe Abbildung 4. Ein leiser
Hintergrundton sollte nun zu hören sein, was bedeutet,
dass das Gerät einwandfrei funktioniert.
Technische Daten
Elektrisch
Ausgangsspannung (Sprechbatterie in 600 Ω) . . . . .6 V–
Ausgangsleistung (in 600 Ω)
Max. Leistung . . . . . . . . . . . . . . . . . . . .+27 dBm
Min. Leistung . . . . . . . . . . . . . . . . . . . . .-27 dBm
Ausgangsfrequenz (nominal):
Ton577,5 Hz, ±0,01%
Pulsen . . . . . . . . . . . . . . . . . . . . . . . . . . .2,26 Hz
Spannungsschutz (in 600-Ω-Schaltung) . . . .60 V–
Batterie . . . . . . . . . . . . . . . . . . . . . . .6 V– (Laterne)
Batteriebetriebsdauer . . . . . . . . . . . . .40 Stunden
Abmessungen
Länge . . . . . . . . . . . . . . . . . . . . . . . .114 mm (4,5”)
Breite . . . . . . . . . . . . . . . . . . . . . . . . .152 mm (6”)
Höhe . . . . . . . . . . . . . . . . . . . . . . . . . .178 mm (7”)
Gewicht (mit Batterie) . . . . . . . . . . .1,4 kg (3,2 lb)
Betriebs- und Lagerungsbedingungen
Betriebstemperatur:
Celsius . . . . . . . . . . . . . . . . . . . . . . .0°C bis 50°C
Fahrenheit . . . . . . . . . . . . . . . . . .32°F bis 122°F
Lagerungstemperatur:
Celsius . . . . . . . . . . . . . . . . . . . . .-50°C bis 75°C
Fahrenheit . . . . . . . . . . . . . . . . . .-58°F bis 167°F
Wartung
Batteriewechsel
Der Präzisions-Tongenerator Modell 177 wird mit
einer 6-V-Hochleistungsbatterie mit Federkontakten
geliefert, welche nicht angeschlossen sind. Beim
Batteriewechsel nimmt das Gerät auch eine
gleichwertige Batterie mit Schraubkontakten auf.
Aufgrund von amerikanischen und internationalen
Transportvorschriften sind die Batteriekontakte bei
Anlieferung des Gerätes nicht angeschlossen.
1. Den Riemen lösen, der den Tongenerator in der
Tragetasche festhält.
2. Tongenerator und Batterie aus der Tragetasche
herausnehmen.
3. Die Batterieleitungen abschrauben und die Batterie
durch eine neue Batterie ersetzen.
4. Die rote Leitung am positiven (+) Kontakt und die
schwarze Leitung am negativen (-) Kontakt
anschließen.
5. Beides in die Tragetasche zurücklegen und den
Halteriemen wieder befestigen.
Batterie mit Federkontakten
Einsetzen der Batterie:
1. Die Schraube am Ende jeder Batterieleitung
entfernen.
2. Die Stahlplatte der schwarzen Leitung möglichst
nahe zur Federoberseite hin in den negativen
Federkontakt einsetzen.
3. Die Schraube wieder einsetzen und ziehen an der
Feder festziehen.
4. Den Vorgang zum Anschluss der roten Leitung am
positiven Kontakt wiederholen.
5. Batterie und Tongenerator wieder in die
Tragetasche einsetzen und den Halteriemen wieder
befestigen.
Batterie mit Schraubkontakten
Einsetzen der Batterie:
1. Die Stahlplatte am Ende jeder Batterieleitung
entfernen, indem die Schraube entfernt wird, die die
beiden Teile verbindet.
2. Die Kappe an jedem Batteriekontakt entfernen.
3. Die schwarze Leitung über den negativen
Schraubkontakt bringen, die Kappe wieder
aufsetzen und auf der Drahtleitung festschrauben.
4. Den Vorgang zum Anschluss der roten Leitung am
positiven Kontakt wiederholen.
5. Batterie und Tongenerator wieder in die
Tragetasche einlegen und den Halteriemen wieder
befestigen.
6. Unbenutzte Stahlplatten und Schrauben zum
eventuellen Gebrauch mit einer
Federkontaktbatterie aufbewahren.
Reinigen
Das Gerät regelmäßig mit einem feuchten Tuch und
einem milden Reinigungsmittel abwischen. Keine
Scheuer- oder Lösungsmittel verwenden.
Abb. - 3 Verbindung zur Fehlerlokalisierung
Abb. - 5 Verbindung zur Fehlerlokalisierung
von Leiter zu Hülle
Abb. -4 Verbindung für Sprechleistung
5. Insérez de nouveau la pile et le générateur
de tonalité dans l´étui et rattachez les courroies de
maintien.
6. Si besoin est, conservez les lames métalliques et
les vis inutilisées pour une pile équipée de bornes
à ressorts.
Nettoyage
Essuyez régulièrement l´appareil à l´aide d´un chiffon
humidifié avec un détergent doux. N´utilisez pas de
produits abrasifs ni de solvants.
WARNING
Before opening the case, remove the test
leads from the circuit and shut off the unit.
Failure to observe these warnings can result
in severe injury or death.
ADVERTENCIA
Antes de abrir la caja, retire los conductores de
prueba del circuito y apague la unidad.
No cumplir con estas advertencias puede resultar
en lesiones graves o muerte.
ACHTUNG
Vor Öffnen des Gehäuses die Messleitungen von
der Leitung entfernen und das Gerät abschalten.
Nichtbeachten dieser Sicherheitsvorkehrungen
kann zu schweren Verletzungen oder zum Tod
führen.
Avant d'ouvrir le boîtier, débranchez l’appareil du
circuit et éteignez-le. Le non-respect de ces
avertissements peut causer des blessures graves
ou la mort.
AVERTISSEMENT
Tempo – Mesa | Formerly Progressive Electronics
Telephone: [phone]
Toll-free in the US and Canada: 1 800 282-7941
Facsimile: [phone]
www.tempo.textron.com
One-Year Limited Warranty
Tempo warrants to the original purchaser of these goods
for use that these products will be free from defects in
workmanship and material for one year, excepting normal
wear and abuse.
For all Test Instrument repairs, you must first request a
Return Authorization Number by contacting our
Customer Service department at:
toll free in the US and Canada 800 642-2155
Telephone [phone]
Facsimile [phone].
This number must be clearly marked on the shipping label.
Ship units Freight Prepaid to:
Tempo Repair Center,
1390 Aspen Way, Vista CA 92081 USA.
Mark all packages:
Attention: TEST INSTRUMENT REPAIR.
For items not covered under warranty (such as dropped,
abused, etc.) repair cost quote available upon request.
Note: Prior to returning any test instrument, please check to
make sure batteries are fully charged.
Tempo – Mesa | Anciennement
Progressive Electronics
Téléphone : [phone]
Numéro sans frais aux États-Unis et au Canada :
1 800 282-7941
Télécopieur : [phone]
www.tempo.textron.com
Garantie limitée d'un an
Tempo garantit à l’acheteur initial de ces produits que ceux-
ci sont libres de défauts de matériaux et de vices de
fabrication pendant une période d’un an, exception faite de
l’usure normale et des abus.
Pour toute réparation d'appareil de vérification, vous devez
obtenir un numéro d'autorisation de retour de marchandise
auprès de notre service à la clientèle en appelant le
[phone] Télécopieur [phone]. (Numéro
sans frais aux États-Unis et au Canada : 800 642-2155). Ce
numéro doit être clairement indiqué sur l’étiquette d’envoi.
Expédiez les appareils port payé à
Tempo Repair Center,
1390 Aspen Way, Vista CA 92081 États-Unis.
Veuillez inscrire la mention suivante sur tous les colis :
Attention: TEST INSTRUMENT REPAIR.
Pour les articles non couverts par la garantie (chute,
utilisation abusive, etc.), un devis de réparation est
disponible sur demande.
Remarque : avant de renvoyer un instrument de
vérification, veuillez vous assurer que la batterie est encore
chargée.
Tempo – Mesa | Anteriormente conocida como
Progressive Electronics
Teléfono: [phone]
Llamada gratis desde los EE.UU. y Canadá:
1 800 282-7941
Fax: [phone]
www.tempo.textron.com
Garantía limitada de un año
Tempo garantiza este equipo contra defectos de material o
de mano de obra, por el periodo de un año a partir de la
fecha de compra. Esta garantía no se aplicara a ningún
defecto, falla o daño causado por uso indebido o
mantenimiento inadecuado.
Si su equipo necesita ser reparado usted debe solicitar un
numero de Autorización de Devolución de Material (RMA #)
contactando el departamento de servicios al consumidor
de Tempo a los siguientes números telefónicos:
Llamadas gratis dentro de los EE.UU. y Canadá:
800-642-2155
Tel: +[phone]
Fax: +[phone]
Después de obtener él numero de autorización envié la
unidad con el flete prepagado a la siguiente dirección:
TEMPO
Attention: TEST INSTRUMENT REPAIR
RMA#______________
1390 Aspen Way, Vista, CA92081 USA
Si el equipo esta fuera de garantía usted puede obtener
una cotización del costo de reparación comunicándose con
el departamento de servicios al consumidor a los teléfonos
ya indicados.
Nota: Antes de devolver este equipo para ser reparado
compruebe que las baterías están cargadas y debidamente
instaladas.
Tempo – Mesa | ehemals Progressive Electronics
001-480-966-2931 • Fax: [phone]
Gebührenfrei in den USA und Kanada:
1-800-282-7941
www.tempo.textron.com
Einjährige beschränkte Garantie
Tempo garantiert dem Erstkäufer dieser Produkte, dass sie
unter Ausschluss von normalem Verschleiß oder
Missbrauch ein Jahr lang frei von Material- und
Herstellungsfehlern sind.
Bei allen Reparaturen an Prüfgeräten muss zunächst eine
Rücksendungserlaubnisnr. (RANo.) bei der
Kundendienstabteilung unter:
Gebührenfrei in den USA und Kanada: 800 642-2155
Telephone [phone]
Fax [phone].
Diese Nummer muss gut lesbar auf dem Versandetikett
angegeben werden. Alle Geräte freigemacht an
Tempo Repair Center,
1390 Aspen Way, Vista CA 92081 USA
A senden und mit
Attention “TEST INSTRUMENT REPAIR“ beschriften.
Bei Geräten ohne Garantieschutz (z.B. gefallene oder
missbrauchte Geräte) kann ein Kostenvoranschlag für die
Reparatur eingeholt werden.
Hinweis: Bitte laden Sie vor dem Einsenden die Batterien
des Geräts vollständig auf.
