Texas Equipment PCZ 5800 User manual

PCZ 5800
Texas A/S - Knullen 22 - DK-5260 Odense S- Denmark Version 20.1
Tel. [phone] - www.texas.dk -[email protected]
DK Betjeningsvejledning
GB User manual
DE Bedienungsanleitung

2

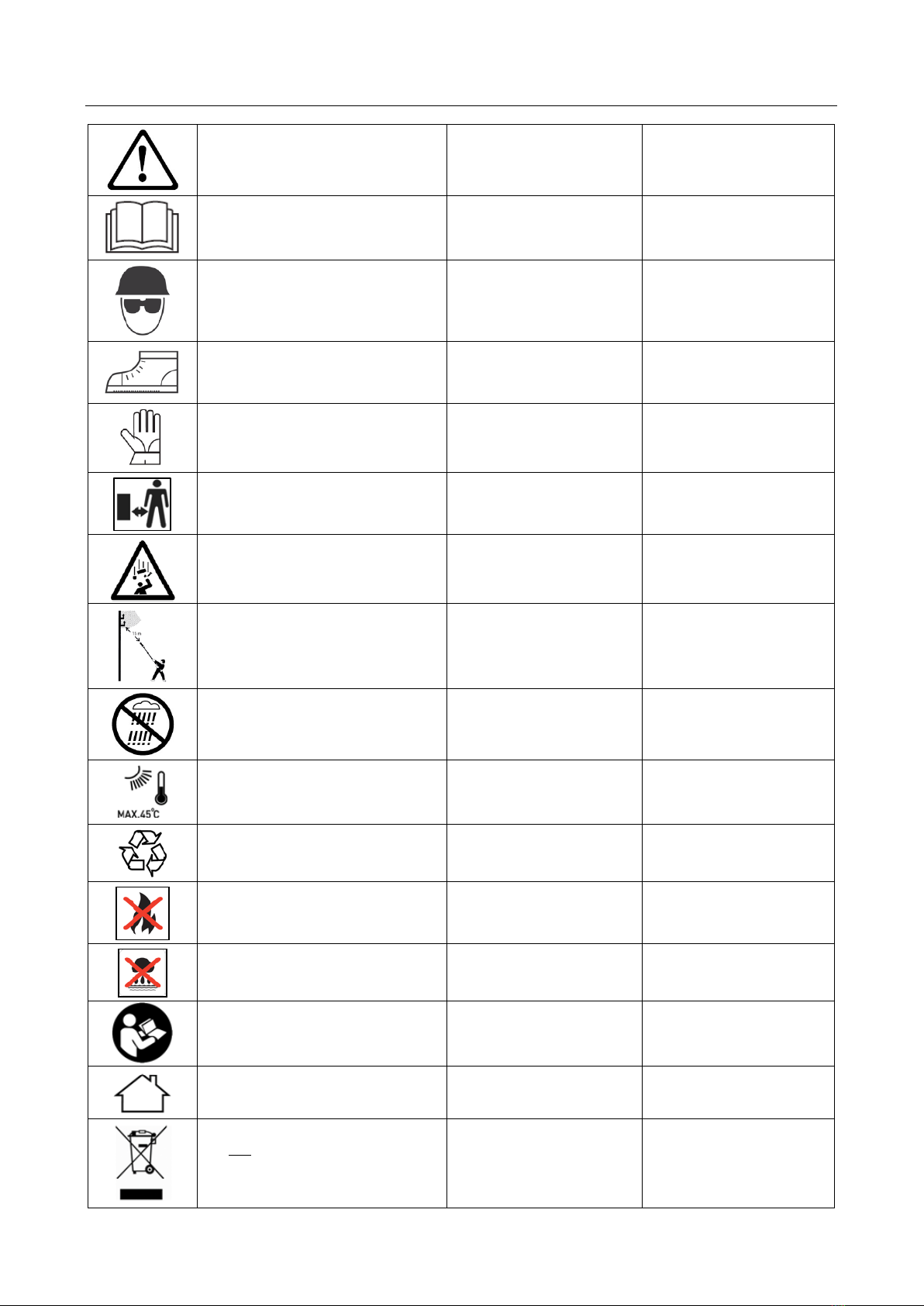

Sikkerhedssymboler / Warning symbols / Warnsymbole
Sikkerhedssymboler
Warning symbols
Warnsymbole
Advarsel:
Sikkerhedsinformation
omkring situationer der kan
ende i personskade
Warning:
Safety information about
hazards that can result in
personal injury
Warnung:
Sicherheitsinformationen zu
Gefahren, die zu Verletzungen
führen können
Læs betjeningsvejledningen
grundigt før maskinen
benyttes.
Please read the user manual
carefully before operating the
machine.
Die Bedienungsanleitung
sorgfältig durchlesen, bevor
das Gerät verwendet wird.
Brug hjelm og beskyttelsesbriller
Use helmet and eye protection
Helm und Schutzbrille tragen.
Brug skridsikkert fodtøj.
Use boots with non-skid soles.
Stiefel mit rutschfesten Sohlen
tragen.
Brug arbejdshandsker.
Use work gloves.
Arbeitshandschuhe tragen.
Hold afstand til personer,
børn og dyr
Keep distance to other
people, children and animals
Abstand von anderen
Personen,
Kindern und Tieren halten.
Pas på nedfaldende objekter når der
klippes/skæres over hovedhøjde.
Be ware of falling objects, when
cutting
from above the head
Auf herunterfallende Objekte
achten, wenn
über Kopfhöhe gesägt wird.
Pas på højspændingsledninger.
Hold mindst 15 m afstand.
Beware of overhead electric
power line.
Keep minimum 15 m distance.
Auf Hochspannungsleitungen
achten.
Einen Mindestabstand von 15
m einhalten.
Udsæt ikke udstyret for regn/vand og
opbevar det indendørs.
Do not expose the equipment to
rain/water and store it indoor.
Das Equipment keinem
Regen/Wasser aussetzen und
im Gebäude lagern.
Udsæt ikke for temperaturer over 45
grader
Do not expose to temperatures
above 45 degrees C.
Keinen Temperaturen über
45 °C aussetzen.
Skal genbruges
Must be recycled
Ist zu recyceln
Udsæt ikke udstyret for ekstrem varme
eller ild
Do not expose the equipment to
extreme heat or fire
Das Equipment weder extremer
Hitze noch einem Feuer
aussetzen.
Udsæt ikke udstyret for regn/vand og
opbevar det indendørs
Do not expose the equipment to
rain/water and store it indoor
Das Equipment keinem
Regen/Wasser aussetzen und
im Gebäude lagern.
Læs betjeningsvejledningen
grundigt før maskinen
benyttes
Please read the user manual
carefully before operating the
machine
Die Bedienungsanleitung
sorgfältig durchlesen, bevor
das Gerät verwendet wird.
Må kun benyttes indendørs
Must only to be used inddor
Darf nur in geschlossenen
Räumen verwendet werden
Bortskaffelse af elektriske produkter må
ikke ske sammen med almindeligt
husholdningsaffald. Elektriske produkter
skal medbringes til det lokale genbrugs-
center og bortskaffes på korrekt vis der.
Waste electrical products must
not be disposed of with the
household waste.
This tool should be taken to
your local recycling center for
safe treatment.
Elektroabfälle dürfen nicht mit
dem Hausmüll entsorgt werden.
Dieses Werkzeug muss zur
sicheren Entsorgung in Ihr
lokales Recyclingzentrum
gebracht werden.

3
Illustrationer / Illustrations / Abbildungen
Illustrationer
Illustrations
Abbildungen
Fig
1
Fig
2

4
Fig
3

5
Fig
4
Fig
5

6
Fig
6

7
Fig
7

8
DK - Original brugsanvisning
Sikkerhedssymboler..................................................... 2
Illustrationer.................................................................. 3
1. Sikkerhed................................................................. 8
2. Identifikation af maskine og dele.............................. 8
3. Udpakning og montering.......................................... 8
4. Batteri....................................................................... 9
5. Opladning................................................................. 9
6. Kædesmøring......................................................... 10
7. Betjening af maskinen............................................ 10
8. Beklædning............................................................ 10
9. Tips og råd............................................................. 10
10. Vedligeholdelse.................................................... 10
11. Opbevaring........................................................... 11
12. Specifikationer...................................................... 11
13. Tilbehør................................................................ 11
14. Reklamationsretten og generelle betingelser....... 11
15. Fejlfinding............................................................. 12
CE Overensstemmelseserklæring.............................. 24
1. Sikkerhed
Sådan læses manualen
Læs venligst denne brugsanvisning omhyggeligt, især
sikkerhedsadvarsler markeret med symbolet:
Disse giver nærmere oplysninger eller yderligere
oplysninger om, hvad der allerede er blevet sagt, med
henblik på at forhindre beskadigelse af maskinen. Men
manglende overholdelse kan også resultere i risiko for
alvorlig personskade eller død for sig selv eller andre.
Generelle sikkerhedsforskrifter
Ved arbejde med maskinen bør
sikkerhedsanvisningerne følges nøje. Gennemlæs
brugsanvisningen grundigt inden du starter din
maskine. Vær sikker på, at du omgående kan stoppe
maskinen i tilfælde af uheld.
De advarsler, forholdsregler og instruktioner, der er
beskrevet i denne brugsanvisning, kan ikke dække alle
de forhold eller situationer, der kan opstå. Brugeren må
derfor anvende sin sunde fornuft og udvise forsigtighed
ved anvendelse af maskinen.
Sikkerhed i arbejdsområdet
•Brug kun maskinen i opryddede og oplyste
områder.
•Brug ikke maskinen i eksplosionsfarlige
omgivelser, hvor der findes brandbare væsker,
gasser eller støv.
•Den, der betjener maskinen, er ansvarlig for
personer og dyr i arbejdsområdet. Hold børn og
andre personer, samt dyr mindst 5 meter borte fra
arbejdsområdet.
Brug og pleje af maskinen
•Maskinen må ikke bruges til andet arbejde end det,
der er beskrevet i brugsanvisningen.
•Brug kun godkendt tilbehør og originale
reservedele. Montering af ikke godkendte dele kan
medføre forøget risiko og er derfor ikke lovlig.
Ethvert ansvar fraskrives ved ulykke eller anden
skade, som forårsages pga. montering af uoriginale
dele.
•Før maskinen tages i brug, bør forhandleren eller
anden fagkyndig instruere dig i brugen.
•Kontroller altid før anvendelse, at bolte og
møtrikker er spændte, at de bevægelige dele
fungerer korrekt, samt at beskyttelsesanordninger
er intakte og korrekt monteret. Få beskadigede
dele repareret inden maskinen tages i brug.
•Udsæt ikke maskinen for fugtige omgivelser ved
opbevaring og anvend den ikke i regnvejr.
•Brug ikke magt ved anvendelse af værktøjet. Brug
det rette værktøj til opgaven.
•Hold skæreredskaber rene og skarpe, så
materialer ikke så let sætter sig fast. Samtidig
bliver det lettere at styre maskinen.
•Opbevar maskinen udenfor børns rækkevidde.
•Batteriet skal altid fjernes fra maskinen når:
1. Vedligeholdelse og rengøring foretages
2. Maskinen opbevares uden opsyn
•Under transport skal hovedafbryderen være slået
fra.
2. Identifikation af maskine og dele
Se Fig. 1
1. Savhoved
2. Kædeolietank
3. Sværd
4. Sværd fingerskrue
5. Skaft
6. Sværd hylster
7. Sele krog
8. Betjeningspanel
9. Aktiveringsknap
10. Sikkerhedskontakt
11. Baghåndtag
12. Batteri (ikke inkluderet)
13. Frigørelsesknapper på batteri
14. Lader (ikke inkluderet)
15. Hovedafbryder
16. Power indikator lys
17. Betjeningsvejledning
18. 4 mm umbraconøgle (til kædestramning)
19. Strop-sele
3. Udpakning og montering
1. Pak produktet ud og placer alle dele på en flad,
stabil flade.
2. Fjern al emballage.
3. Sikre at alle dele er skadefrie. Skulle nogle dele
mangle eller have taget skade, kontakt da straks
forhandleren.
Brug af et mangelfuldt produkt kan medføre skade
på personer og ejendom.
4. Sikre at alle tilbehørsdele og værktøjer for samling
og brug er tilstede, dette inkludere personlig
beskyttelse.
5. Sæt batteriet fast, ved at skubbe ned, til der
kommer et klik.
6. Batteriet fjernes ved at trykke batterilåseknapperne
ind, og træk batteriet op.
BEMÆRK: Ved montering og enhver form for
vedligeholdelse skal batteriet afmonteres.

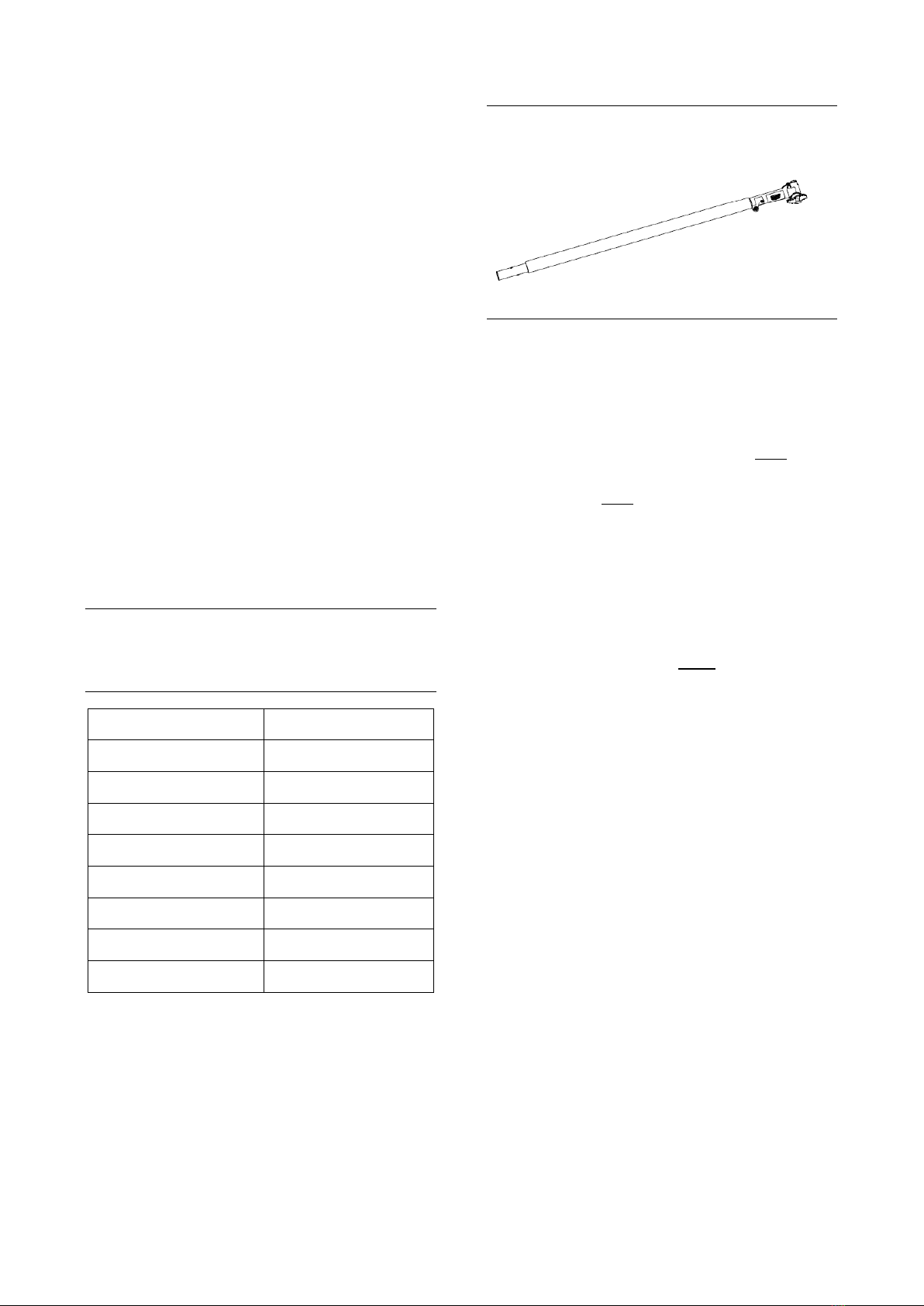

Montering af skaft. Se Fig. 2
Forbind de to skaft-rør. Skub enden ind til låsen siger
”klik”. Tryk på låsen og træk røret ud for at adskille.

9
Brug altid handsker, når der arbejdes med
savkæden!

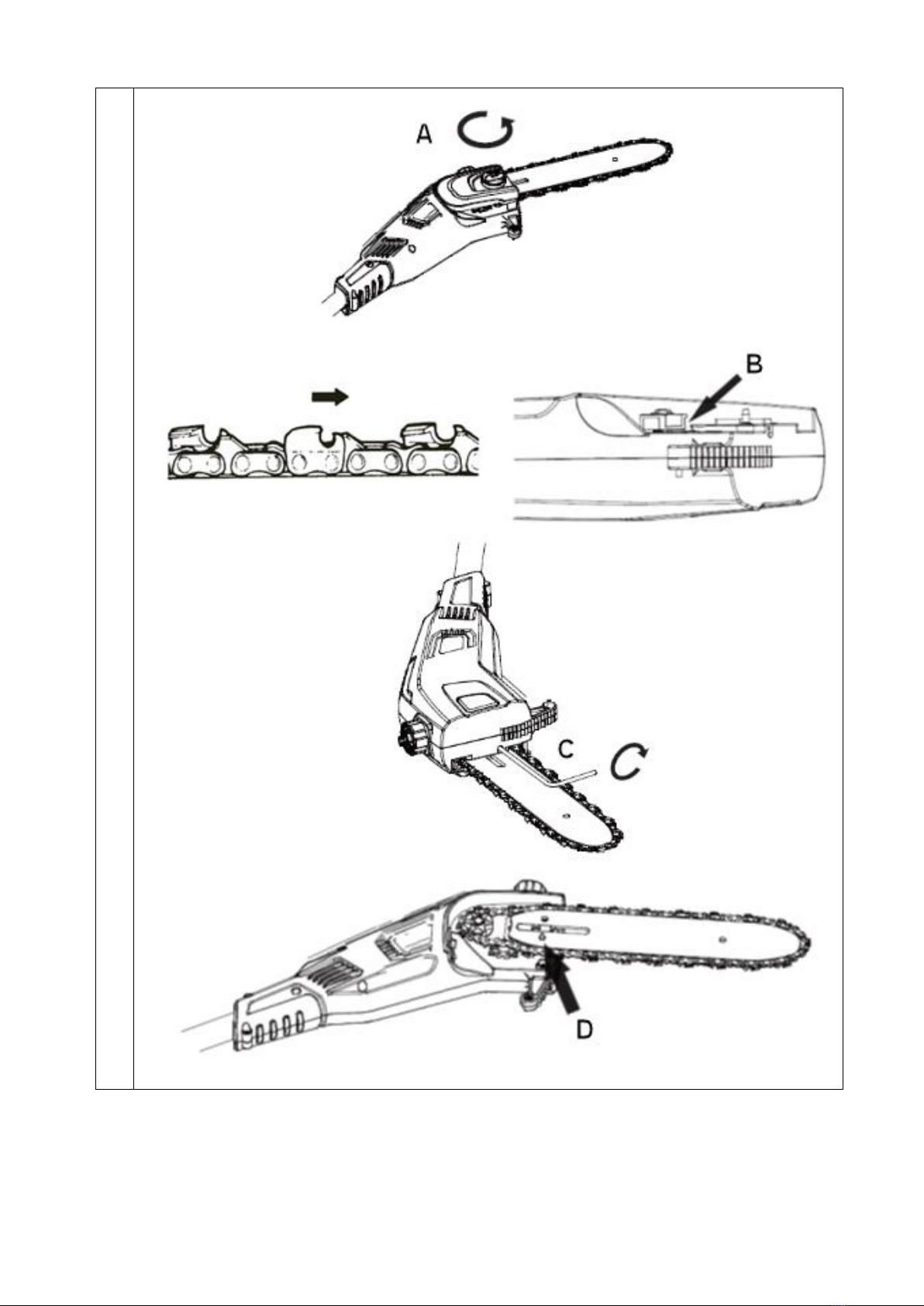

Montering af kæde og sværd. Se Fig. 3
1. Fjern batteriet.
2. Placer savhovedet på en egnet overflade med
sværd fingerskruen pegende opad.
3. Fjern sidedækslet ved at løsne fingerskruen (A).
4. Monter kæde på sværdet, start fra drivhjulet for
enden af sværdet.
Sørg for at tænderne peger fremad mod sværdets
spids.
5. Anbring kæden rundt om drivtandhjulet (B) og
placer sværdet på savhovedet, så at hakket går
gennem løbegangen på sværdet.
6. Juster kædestrammerskruen (C) med umbraco
nøglen, så at pinden (D) rammer hullet i sværdet.
Dernæst drej på kædestrammerskruen til kæden
og sværdet sidder stramt fast.
7. Tjek at kæden sidder ordentligt hele vejen rundt om
sværdet. Kæden er korrekt spændt, når det er
muligt at løfte kæden op med 2-4 mm.
8. Monter sidedækslet og spænd fingerskruen.
Kæde skal placeres på sværdet, så at skærene på
tænderne vender i den retning som kæden kører.
Kædejustering.
Ved fremtidig kædejustering løsnes møtrikken (A),
kædestrammerskruen (C) justeres og møtrikken
spændes igen. Brug det medølgende værktøj.
4. Batteri
Dette produkt leveres uden batteri og lader. Det skal
tilkøbes.
Advarsel: Forsøg aldrig at skille batteriet ad, kortslutte
det eller udsætte det for ekstrem varme/ild, da det kan
medføre personskade og permanent skade på batteriet!
Batteriets kapacitet er ca. på 30% ved levering.
Opladning
•Brug kun den originale lader med
art. nr. 90070054.
•Før batteriet tages i brug første gang, anbefales
det at lade på batteriet helt op.
Batteriet har en energi indikator i enden. Tryk
knappen ind og et antal LED vil lyse op.
LED lys
Batteri
Alle LED lys er tændt
Fuldt opladet (75-100%).
LED 1, LED 2, LED 3
er tændt.
Batteriet er
50%-75% opladet.
LED 1, LED 2
er tændt.
Batteriet er
25%-50% opladet.
LED 1 tændt.
Batteri er
0%-25% opladet
LED 1 blinker
Batteriet er tomt.
Oplad batteriet.
Bemærk: Indikator lysene er kun vejledende
indikationer og ikke helt præcise power angivelser.
Vigtigt: For at beskytte batteriet mod total afladning, vil
maskinen standse, når batteriet næsten er fladt.
Maskinen må ikke startes igen efter automatisk
standsning, da det kan beskadige batteriet. Batteriet
skal oplades, inden arbejdet fortsættes.
For yderligere oplysninger, se betjeningsvejledningen
der medfølger batteriet.
5. Opladning
Fuld opladning af batteri tager cirka 60 min for 2.0 Ah
batteri og 120 min for 4.0 Ah batteri.
•Brug kun den originale lader som medfølger
produktet
•Forsøg ikke at oplade andre typer batterier i
laderen, end de originale batterier med art. nr.
90070051 (2.0 Ah) eller 90070052 (4.0 Ah).
•Opladeren skal opbevares tørt og lunt (mellem 10-
25 grader) og må kun bruges indendørs. Den
tilsluttes en almindelig 230V stikkontakt.
•Før batteriet tages i brug første gang, anbefales
det at lade batteriet helt op.
•Overfladen på batteriet kan blive varmt under
opladning. Dette er helt normalt.
•Batteri og lader må ikke tildækkes under opladning.
Indsæt batteriet i opladeren og lade det glide på
plads, så det låses fast.

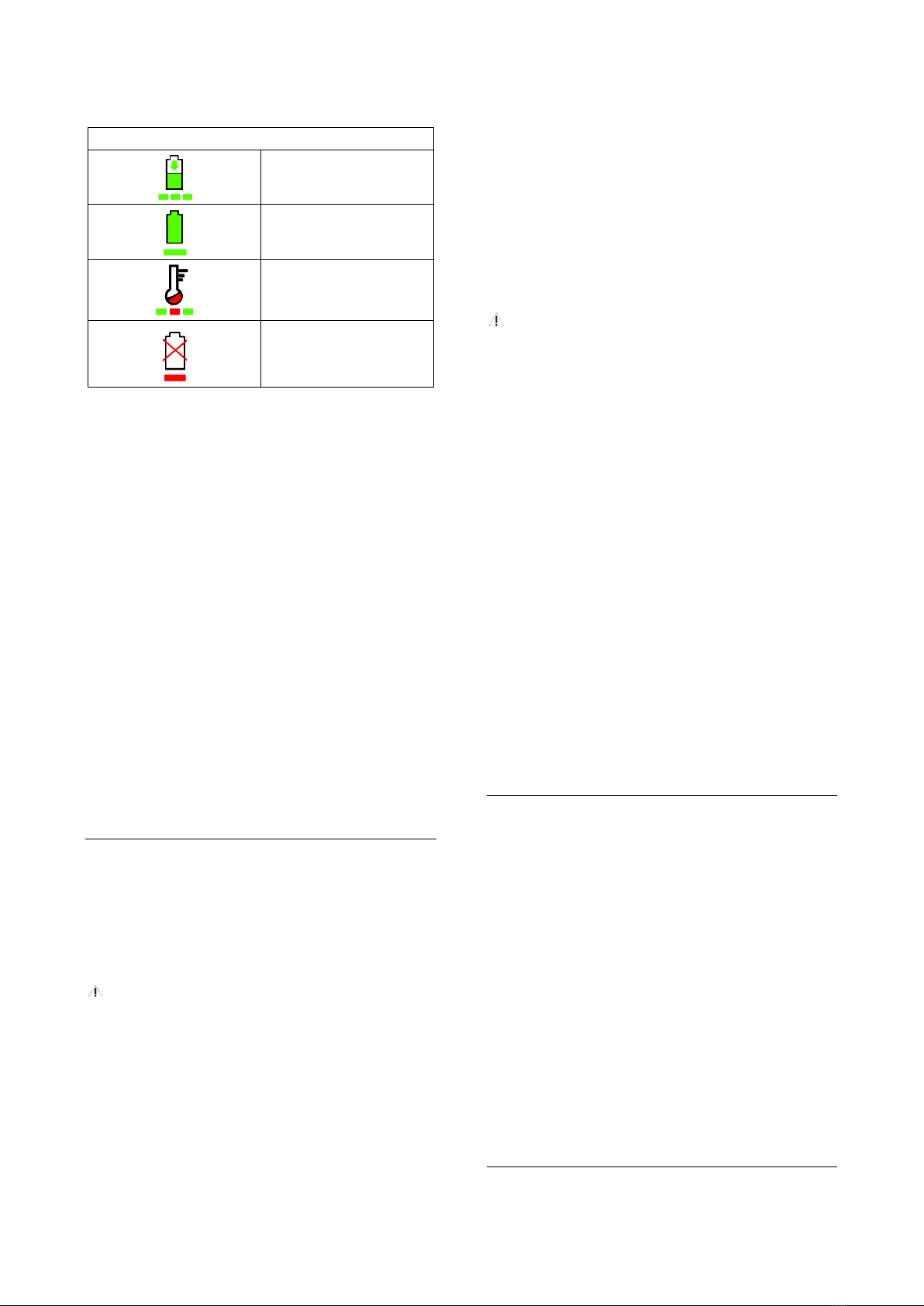

Der er 4 indikatorlys på laderen, som viser status og
opladningsniveau på batteriet
Status
Oplader
Fuldt opladet
Evaluer
Defekt batteri
For yderligere oplysninger, se betjeningsvejledningen
der medfølger batteriet.
Vigtigt: Opladeren slår selv fra, når batteriet er fuldt.
Det anbefales dog ikke at lade på batteriet i mere end
24 timer.
Det anbefales så vidt muligt at køre batteriet helt tomt,
og lade det fuldt op hver gang, da dette vil forlænge
levetiden på batteriet. Men klatladning er også ok.
For at fjerne batteriet fra opladeren, holdes knappen
nede og batteriet trækkes ud.
Før vinteropbevaring bør batteriet lades helt op og stå
lunt imellem 10-20 grader. Oplad batteriet mindst hver
3. måned. Sørg for at holde ventilationsåbninger rene
og fri for snavs.
Opbevar opladeren indendørs ved temperatur mellem
5-25 grader.

10
6. Kædesmøring
Kædesaven er udstyret med et automatisk
smøresystem, der sikrer at kæden altid er smurt
optimalt. Det er dog en forudsætning, at der altid er
kædeolie i tanken og regelmæssig rengøring af
maskine, kæde og sværd.
Kædesaven leveres uden kædeolie. Det er
vigtigt at påfylde kædeolie før kædesaven
bruges. Brug aldrig kædesaven uden kædeolie
eller med meget lavt olieniveau, da det kan
ødelægge sværd og kæde.
Levetiden på kæden og skærekapacitet pr opladning
afhænger af optimal kædesmøring.
Derfor smøres kæden automatisk via et lille
oliesmøringshul inde bag dækslet.
Påfyldning af kædeolie:
1. Læg kædesaven på en egnet overflade med
olietanklåget pegende opad.
2. Rengør området omkring olietanklåget med en ren
klud og løsn låget.
3. Træk ikke plastikdelen helt ud af olietanken.
4. Påfyld kædeolie indtil tanken er fyldt op.
5. Undgå at urenheder kommer i olietanken, skru
låget på igen og spænd efter.
For at undgå undertryk i olietanken, er der små
ventilationskanaler mellem olietanklåget og
gevindet. For at undgå lækager og oliespild,
sørg for at kædesaven opbevares i en vandret
position med olietanklåget pegende opad.
For at teste smøringen af kæden, gives halv fart på
kæden. Tjek at kædeolie sprøjtes ud som vist på
billedet (Se Fig. 4). Hvis der ikke kommer olie ud, tjek
at der er olie i tanken og vær sikker på at rillen og
hullerne i sværdet er fri for urenheder. Rengør også
rundt om hullet bag sværdet, hvor olien kommer ud.
Brug kun den anbefalede kædeolie (ALCO SAE 30 eller
tilsvarende med viskositet 120) for at undgå skader på
kædesaven. Brug aldrig genbrugt/gammel olie.
Brug af ikke-godkendt kædeolie vil få garantien til at
bortfalde.
Tjek olieniveauet før hver start og tjek regelmæssigt
under brug. Påfyld kædeolie, når niveauet er lavt.
7. Betjening af maskinen
Se Fig. 5
Før brug sikres at batteriet sidder ordentligt låst fast
med batterilåsen.
For at starte produktet, trykkes først på hoved-
afbryderen (1), så power indikatoren (2) lyser grøn.
Dernæst holdes sikkerhedskontakten (3) inde mens
aktiveringsknappen (4) trykkes ind.
Stop ved at slippe aktiveringsknappen 4).
Automatisk sluk-funktion
Ved inaktivitet, vil maskinen selv lukke ned efter ca.
60 sekunder, og det grønne lys i hovedafbryderen vil
slukke. Tryk på hovedafbryderen (1) for at starte igen.
8. Beklædning
Ved arbejde med maskinen er tætsiddende arbejdstøj,
solide arbejdshandsker, høreværn, beskyttelsesbriller,
sikkerhedsstøvler med skridsikre såler og skærebukser,
påbudt.
9. Tips og råd
Dette produkt bruges til at skære mindre grene
af træer. Forsøg ikke at fælde træer med det.
Kun grene. Vær altid forsigtig, når du arbejder
over hovedhøjde, da faldende grene kan ramme
dig.

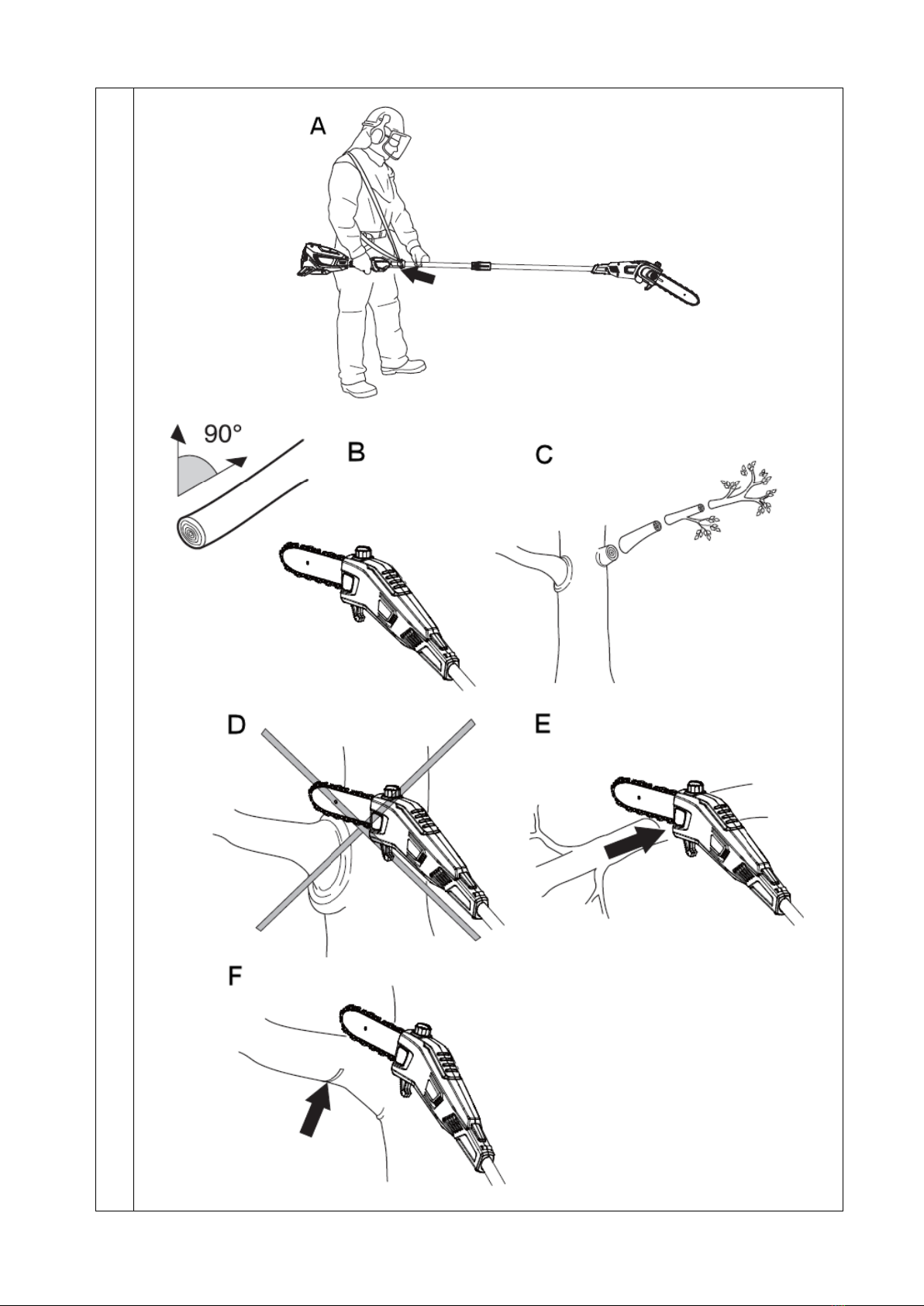

Se Fig. 6A
Hold altid maskinen med begge hænder. Hold
maskinen på højre side af kroppen. Brug strop-selen.
Se Fig. 6B
Prøv så vidt muligt, at placere dig selv, så du kan klippe
i lige vinkler på grenene.
Se Fig. 6C
Skær store grene i sektioner, så du har bedre kontrol
over, hvor de falder ned. Du skal også være
opmærksom på, at faldende grene kan hoppe i retning
mod brugeren efter at have ramt jorden.
Se Fig. 6D
Skær aldrig gennem hævelsen på grenen nær
stammen, da dette vil bremse helingen og øge risikoen
for svampeangreb.
Se Fig. 6E
Brug stop ved bunden af klippehovedet til at give
støtte under skæring. Dette vil hjælpe med at forhindre
savhovedet fra at "hoppe" på grenen.
Se Fig. 6F
Lav et indledende snit på undersiden af grenen
inden grenen saves over. Dette vil forhindre
at barken rives af, hvilket kan føre til langsom heling
og forårsage permanent skade på træet. Klippet
bør ikke være dybere end 1/3 af grentykkelsen
for at forhindre fastklemning. Hold kæden i gang, mens
du trækker sværdet ud af grenen for at forhindre det
sætter sig fast.
10. Vedligeholdelse
Før der udføres reparationer eller vedlige-
holdelse på produktet, skal strømmen være
afbrudt, dvs. batteriet skal være afmonteret.
•Afmonter batteriet før du gør maskinen ren eller
efterlader den uden opsyn.
•For altid at opnå de bedste resultater, skal kæde
og sværd renses og smøres jævnligt. Fjern
aflejringer med en børste og påfør en let oliefilm.
•Anvend biologisk nedbrydelig olie.
•Rengør kunststofhuset og - dele med et mildt
rengøringsmiddel og en fugtig klud. Anvend ikke
aggressive midler eller opløsningsmidler.
•Undgå helt at der trænger vand ind i maskinen.

11

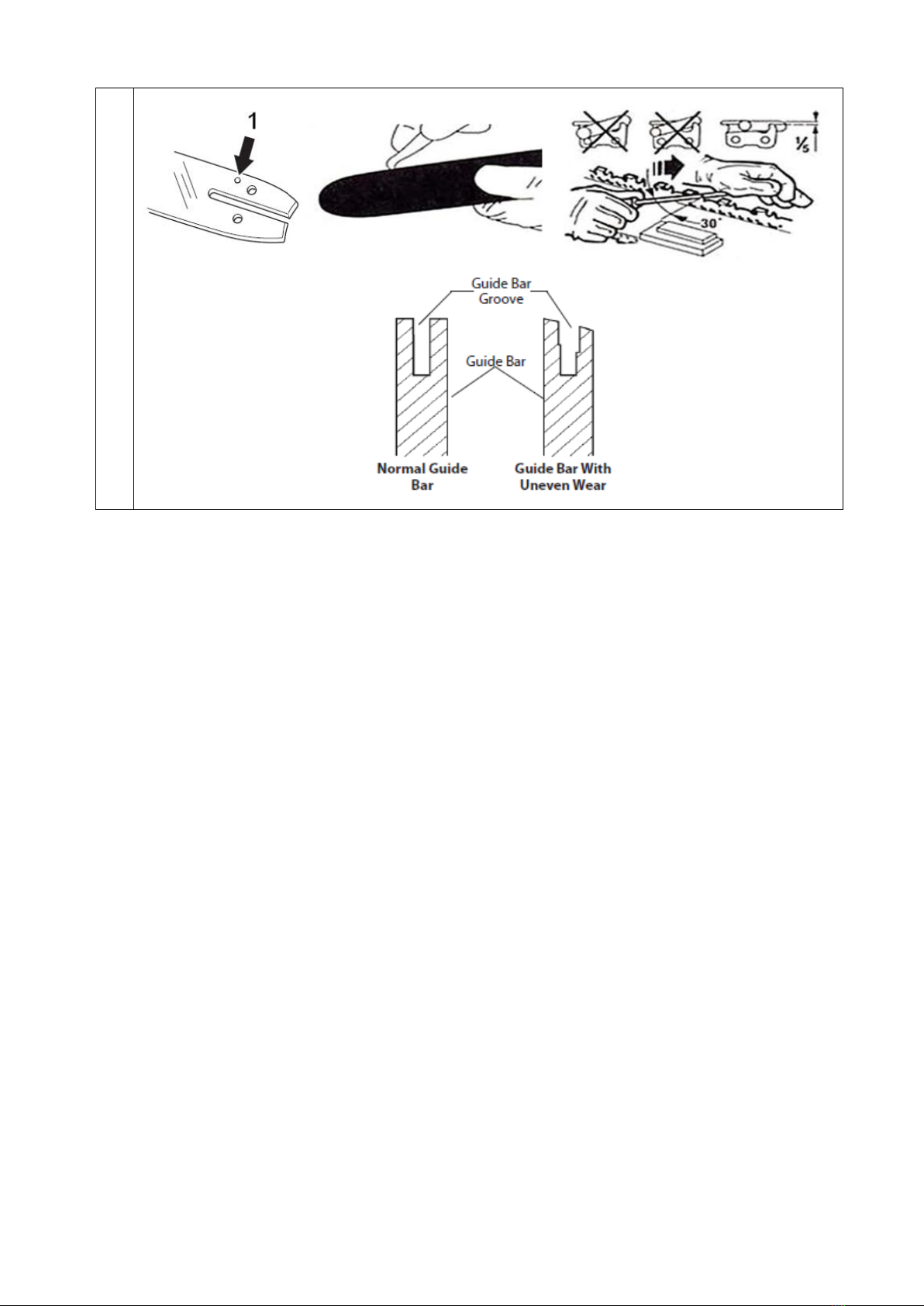

Se Fig. 7
Smørehul.Afmonter sværd og kontroller om
smørehullet (1) er stoppet med savsmuld eller
snavs. Smør med olie/fedt.
Sværd. Rens næsehjul og løbegang for snavs. Vend
evt. sværdet for at fordele sliddet. Et slidt sværd kan
være farligt at anvende, og bør derfor udskiftes.
Kæde. Kæden bør files jævnligt for at opnå det
bedste resultat:
1. Sørg for at sværdet er spændt godtfast.
2. Brug en 4,0 mm (3/8”) rundfil (medfølger ej).
3. Fil alle tænderne med 3-4 strøg, så de er ens, som
vist påtegningen.
4. Det er nødvendigt jævnligt at efterse højden af
tænderne, hvis de er for høje, bør de files ned med
en fladfil (medfølgerej).
Udskiftning af kæde og sværd
Udskift kæden, når den er er for slidt til at kunne slibes
eller hvis kæden brækker.
Brug kun ny kæde af typen 90PX033X
(varenr. 441889).
Inspicer sværdet før kæde slibes eller udskiftes. Et slidt
eller ødelagt sværd er farligt og skal udskiftes. Et slidt
eller ødelagt sværd kan også beskadige kæden. Det vil
gøre det svære at skære i træet.
11. Opbevaring
Stangkædesaven skal opbevares tørt og utilgængeligt
for børn. Brug altid sværd hylstret under opbevaring.
12. Specifikationer
Model
PHZ 5800
Batteri type
Lithium Ion
Batteri nominel volt
58V
Battery rated voltage
50.4V
Motoreffekt
700W
Kædehastighed
5 m/s
Sværdlængde
20 cm
Kædeolie kapacitet
80 ml
Nettovægt (uden batteri)
5.4 kg
13. Tilbehør
Forlængerstang på 94 cm (for ekstra lang rækkevidde)
kan tilkøbes. Varenr. 90070055.
14. Reklamationsretten og generelle betingelser
Reklamationsperioden regnes fra købsdatoen og er
gældende i 2 år for private i Danmark og i EU. Maskiner
solgt til erhvervsbenyttelse har 1 års garanti.
Reklamationen dækker mangelfuld udførelse dvs.
fabrikationsfejl eller materiale- og funktionsfejl.
Forbehold og krav
Normal slitage og udskiftning af sliddele er IKKE
omfattet af reklamationsretten.
Sliddele, hvor der IKKE garanteres for holdbarheden
over 12 måneder:
•Sværd
•Kæde
•Batteri: Hvis batteriet ikke er opbevaret korrekt
(frostfrit og oplades hver 3. måned) garanteres der
kun for 6 måneders holdbarhed.
Reklamationsretten omfatter IKKE fejl eller mangler
opstået som følge af:
•Manglende service og vedligeholdelse
•Konstruktionsmæssige ændringer
•At maskinen har været udsat for ydre påvirkning
•At maskinen er blevet misligholdt eller overbelastet
•Montering/anvendelse af uoriginale reservedele
•Andre forhold, som Texas A/S er uden ansvar for
Hvorvidt en sag er en garantisag eller ej, afgøres i hvert
tilfælde af et autoriseret serviceværksted.
Din købskvittering er gældende som garantibevis,
hvorfor den altid bør gemmes.
Husk: Ved anmodning om garanti reparation eller hjælp
til reservedele, skal Art. no. (f.eks. 900700XX), årgang
og serienummer altid oplyses. Det kan findes på
CE-mærket som sidder på maskinen.
*Vi forbeholder os ret til ændringer og tager forbehold
for evt. trykfejl.

12
15. Fejlfinding
Symtom
Mulig årsag
Mulig løsning
Grøn power indikator blinker
Lav batterispænding
Oplad batteriet
Grøn power indikator lyser hele
tiden, men motoren stopper med
at køre
Overbelastet
Sværdet/kæden sidder fast.
Fjern batteriet fra maskinen.
Fjern sværdet fra træet og genstart
maskinen.
Kæde smøres ikke
Ingen olie i olietanken
Kanaler i tanklåget er tilstoppet
Oliepassage er blokeret
Påfyld kædeolie
Rengør tanklåg og gevind
Rengør olieudgangen på maskinen (bag
sværdet) og
rens rillen i sværdet.
Kæde/sværd bliver varmt
Ingen olie i olietanken
Kanaler i tanklåget er tilstoppet
Oliepassage er blokeret
Kæden er for stram
Uskarp/slidt kæde
Påfyld kædeolie
Rengør tanklåg og gevind
Rengør olieudgangen på maskinen
(bag sværdet)
Juster kædestrammerskrue
Slib eller udskift kæde
Kædesav vibrerer eller saver ikke
ordentligt
Kæden er for løs
Uskarp/slidt kæde
Tænder på kæden vender den forkerte
retning
Juster kædestrammerskrue
Slib eller udskift kæde
Genmonter kæden, så den vender den
rigtige retning
For fejlfinding på batteri og lader, se betjeningsvejledningen som medfølger disse to dele.

13
GB - Original instructions
Warning symbols.......................................................... 2
Illustrations................................................................... 3
1. Safety..................................................................... 13
2. Identification of the machine and components ....... 13
3. Unpacking and assembly....................................... 13
4. Battery.................................................................... 14
5. Charger.................................................................. 14
6. Chain lubrication .................................................... 15
7. Use......................................................................... 15
8. Clothing.................................................................. 15
9. Tips and advices.................................................... 15
10. Maintenance......................................................... 15
11. Storage................................................................. 16
12. Specifications....................................................... 16
13. Accessory............................................................. 16
14. Warranty terms and conditions............................. 16
15. Troubleshooting ................................................... 17
CE Declaration of conformity...................................... 24
Spare parts
Spare part drawings for the specific product can
be found on our website www.texas.dk If you
find the part numbers yourself, this will facilitate
more rapid service.
For purchase of spare parts, please contact your
dealer.
1. Safety
How to read the manual
Please read this instruction manual carefully, especially
the safety warnings marked with the symbol:
When using the product, the safety instructions must be
closely followed. Read this manual carefully before
starting the machine. Make sure that you know how to
stop and switch off the engine in case of accident. All
instructions regarding safety and maintenance of the
machine are for your own safety.
The warnings, precautions and instructions given in this
manual, cannot cover all situations that the product can
be placed in. The user must therefore present common
sense and caution when using the product.
Safety in the work area
•Only use the product in clean and well lit areas
•Do not use the product in areas with explosive
danger or where there is flammable fluids, gas or
dust present.
•The person that uses the machine is responsible to
other persons in the work area. Never use the
machine when others, especially children or
animals are near.
•This machine is an electric product. It is therefore
important, that it ever comes in contact with water
or is used in wet surroundings.
Use and maintenance of the product
•This machine must not be used for other work than
as described in this manual.
•Only use original spare parts. Mounting of non-
approved parts may lead to increased risk and are
therefore not legal. Any liability is renounced for
accidents or other damage that has happened due
to the use of unauthorised parts.
•Before using the machine, the dealer or other
qualified person should instruct you in the use of
the machine.
•Minors may not work the machine.
•The machine may only be lent to people who know
how to work the machine. This manual should
follow the machine under all circumstances.
•The machine may only be used by persons who
are rested, well and fit. If the work is tiring, frequent
brakes should be made. Do not use the machine
under influence of alcohol.
•Always check before start, that all bolts and nuts
are tigthened.
•Always wear eye protection when using the
machine.
•Keep children and other persons at a distance of at
least 5 metres from the work area.
•The battery should always be removed when:
1. maintenance is made.
2. the machine is left unattended
•During transport, the main switch must be switched
off.
2. Identification of the machine and components
See Fig. 1
1. Saw head
2. Chain oil tank
3. Guide bar
4. Bar knob
5. Shaft
6. Guide bar cover
7. Harness support hook
8. Key pad
9. Trigger switch
10. Safety switch
11. Rear handle
12. Battery (not included)
13. Battery release buttons
14. Charger (not included)
15. Main switch
16. Power indicator light
17. User manual
18. 4 mm hex key (for chain tensioning)
19. Belt strap
3. Unpacking and assembly
1. Unpack all parts and lay them on a flat, stable
surface.
2. Remove all packing materials and shipping
devices, if applicable.
3. Make sure the delivery contents are complete and
free of any damage. If you find that parts are
missing or show damage do not use the product
but contact your dealer. Using an incomplete or
damaged product represents a hazard to people
and property.
4. Ensure that you have all the accessories and tools
needed for assembly and operation. This also
includes suitable personal protective equipment.
5. Plug in the battery, by pushing it down until you
hear a click
6. Remove the battery by push down the battery lock
buttons and pull up
NOTE: Always remove the battery before assembly
and maintenance.

14
Mounting of shaft. See Fig. 2
Connect the two shaft-tubes. Push if in until the lock
“clicks”. Push the lock and pull tubes apart to separate.
Always wear gloves, when working with the
chain.
Chain and guide bar assembly. See Fig. 3.
1. Remove battery.
2. Place the saw head on any suitable flat surface
with the bar knob facing upwards.
3. Remove the sprocket cover plate by loosening the
bar knob (A).
4. Fit the chain onto the drive sprocket at the tip of the
bar. Make sure the teeth are pointing forwards
towards the tip of the guide bar.
5. Fix the chain around the drive sprocket (B) and
mount the guide bar on the saw head, so that the
plast part fit into the keyway of the guide bar.
6. Adjust the chain tension screw (C), so the pin (D) is
matching the hole in the bar. Use the chain tension
screw to get the correct tension in the chain.
7. Ensure that the chain sits precisely on the guide
bar. The chain is correctly tensioned when it is still
possible to raise it by 2-4 mm
8. Fit sprocket cover and tighten the bar knob.
Chain tensioning.
For future chain tensioning, loosen the nut (A), adjust
the chain tension screw (C) and tighten the nut again.
Use the included tool.
4. Battery
This product is delivered without battery and charger. It
is sold separately.
Warning: Do not try to disassemble, short circuit or put
it to extreme heat or fire, as it can cause serious inquiry
and permanent damage to the battery!
The battery pack is only about 30% charged when
delivered.
Charging
•Only use the original charger with
art. no. 90070054
•Before the battery is being used the first time, it is
recommended to fully charge it first.
LED lights
Battery Pack
All LEDs are lit
Fully charged (75-100%).
LED 1, LED 2, LED 3
are lit.
The battery pack is
50%-75% charged
LED 1, LED 2
are lit.
The battery pack is
25%-50% charged.
LED 1 are lit
The battery pack is
0%-25% charged
LED 1 flashes
The battery pack is empty.
Charge the battery.
Note: The indicator lighs is only indicative indications,
and is not accurate power indications.
Important: To protect the battery from total
discharge, the machine will stop, when the battery is
nearly empty.
The machine must not be started up again after
automatic shutdown, as it can damage the battery.
The battery must be recharges before the work can
continue.
For further information, see the user manual which is
included with the battery.
5. Charger
A full charge takes around 60 min for 2.0 Ah batteri and
120 min for 4.0 Ah battery.
•Only use the original charger, which is included
with the product.
•Do not try to charge other type of batteries in the
charger, other than the original batteries with art.
no. 90070051 (2.0 Ah) or 90070052 (4.0 Ah).
•Keep the charger in a dry and warm environment
(10-25 degrees C) and only use it indoor. It should
be connected to a normal 230V AC socket.
•Before the battery is being used the first time, it is
recommended to charge it fully.
•The surface of the battery can become warm
during charging. This is normal.
•Do not cover battery or charger during charging.
Allow free ventilation of air.
Insert the battery into the slots of the charger and
slide it into place until it locks.
There are 4 lights on the charger indicating the status
and state of charge of the battery
Status
Charging
Fully charged
Evaluate
Defective
For further information, see the user manual which is
included with the charger.
Important: The charger will stop, when the battery is
full. However, it is not recommended to leave the
battery in charger for more than 24 hours.
It is recommended to drain the battery completely and
fully charge it whenever possible, as it can increase
the health of the battery. But partial charge will not
damage the battery.
To remove the battery from the charger, hold the
button down and pull the battery out.
Before winter storage, the battery should be fully
charged and kept warm at 10-20 degrees C. Charge it
every 3 months. Make sure to keep ventilation holes
clean and free from dirt.
Store the charger indoor between 5-25 degrees C.

15
6. Chain lubrication
The chainsaw is equipped with an automatic
lubrication system, which ensures the chain is always
lubricated optimally. However, the system depends
on chain oil in oil tank and regular cleaning.
The chainsaw is not supplied filled with oil. It is
essential to fill with oil before use. Never
operate the chainsaw without chain oil or at an
empty oil tank level, as this will result in
extensive damage to the product.
Chain life and cutting capacity depend on optimum
lubrication. Therefore, the chain is automatically oiled
during operation via oil outlet.
Filling chain oil in tank
1. Set chainsaw on any suitable surface with oil filler
cap facing upward.
2. Clean area around the oil filler cap with cloth and
unscrew cap.
3. Do not remove filter insert during filling.
4. Add chainsaw oil until reservoir is full.
5. Avoid dirt or debris entering oil tank, refit oil filler
cap and tighten
To allow venting of the oil reservoir, small
breather channels are provided between the oil
filler cap and the strainer. To prevent leakage,
ensure machine is left in a horizontal position
(oil filler cap facing up) when not in use
Use only the recommended chain oil (ALCO SAE 30 or
similar with viscosity 120) to avoid damage to the
chainsaw. Never use recycled/old oil.
Use of non-approved oil will invalidate the warranty.
Check oil level prior to starting and regularly during
operation. Refill oil when oil level is low.
To test the oil lubrication, apply half speed on chain.
Check that the chain oil sprays out as shown in
the illustration (See Fig. 4). If no oil comes out, check
that there is oil in oil tank and make sure the guide bar
groove and holes are free from dirt. Also clean around
the oil outlet behind the bar on machine.
7. Use
See Fig. 5
Before use, make sure that the battery is fitted properly
with the battery lock in place.
To start the machine first press the main switch (1), so
the power indicator (2) lights green. Then hold the
safety switch (3) and activate the trigger switch (4).
Stop the machine by releasing the trigger switch (4).
Automatic switch off function
The machine is equipped with a switch off function that
deactivated the machine if not used within approx. 60
seconds. The green power indicator light will switch off
too. Press the main switch (1) to restart.
8. Clothing
When using the machine, wear tight-fitting work clothes,
strong working gloves, hearing protectors, eye
protection, safety boots with non-skid soles and
protective trousers.
9. Tips and advices
This tool is used for cutting smaller branches
off from trees. Do not try to cut trees with it.
Only branches. Always be careful when
working above head height, as falling branches
might hit you.
See Fig. 6A
Always hold the machine with both hands. Hold the
machine on the right side of the body. Use the belt
strap.
See Fig. 6B
Whenever possible, try position yourself so that you can
make the cut in right angles to the branches.
See Fig. 6C
Cut large branches in sections, so that you have better
control over where they fall. You should also pay
attention to the fact that falling branches can bounce in
the direction of the user after hitting the ground.
See Fig. 6D
Never cut through the swelling at the roof of the branch
as this will slow down healing and increase the risk of
fungal attack.
The hedge trimmer is not suitable for cutting
grass!
See Fig. 6E
Use the stop at the base of the cutting head to provide
support during cutting. This will help prevent the
cutting attachment from ”jumping” on the branch.
See Fig. 6F
Make an initial cut on the underside of the branch
before cutting through the branch. This will prevent
tearing of the bark, which could lead to slow healing
and cause permanent damage to the tree. The cut
should not be deeper than 1/3 of the branch thickness
to prevent jamming. Keep the chain running while you
withdraw the cutting attachment from the branch to
prevent it from jamming.
10. Maintenance
Before any service and maintenance is done,
the power must be disconnected, it means the
battery removed from the tool.
•Remove the battery before you clean and store the
machine.
•For obtaining the best cutting results the chain and
guide bar must be cleaned and oiled regularly.
Remove dirt with a brush and oil lightly.
•Use biodegradable oil.
•Clean the housing and other parts with a mild
cleanser and a moist cloth. Never use aggressive
cleansers or solvents.
•Prevent water from getting into the machine.

16
See Fig. 7
Lubrication hole. Remove the guide bar and check
that the lubrication hole (1) is not blocked with
sawdust or dirt. Lubricate with oil/grease.’
Guide bar. Clean the nose wheel and chain groove
of any dirt. If required, turn the guide bar over to
evenly share wear. A worn guide bar can be
hazardous to use and should therefore be replaced.
Chain. The chain should be filed regularly to ensure
the best result:
1. Ensure that the guide bar is securely attached.
2. Use a 4.0 mm (3/8”) round file (not supplied).
3. File all of the teeth with 3-4 strokes, so that they
are uniform, as shown in the illustration.
4. The height of the teeth must be checked regularly,
and if they are too high, they must be filed down
using a flat file (not supplied).
Replacing saw chain / guide bar
Replace chain when cutters are too worn to sharpen or
when chain breaks. Only use replacement chain type
90PX033X (art. no. 441889).
Inspect guide bar before sharpening or replacing chain.
A worn or damaged guide bar is unsafe and should be
replaced. A worn or damaged guide bar will damage the
chain. It will also make cutting harder.
11. Storage
Store the pole chainsaw dry and unavailable for
children. Use the guide bar cover when the machine is
stored.
12. Specifications
Model
PCZ 5800
Battery type
Lithium Ion
Battery nominal voltage
58V
Battery rated voltage
50.4V
Motor power
700W
Chain speed
5 m/s
Guide bar length
20 cm
Chain oil capacity
80 ml
Net weight (tool only)
5.4 kg
13. Accessory
Extension pole 94 cm (for longer reach) can be
purchased seperately. Art. no. 90070055.
14. Warranty terms and conditions
The warranty period is 2 years for private end users in
EU countries. Products sold for commercial use, only
have a warranty period of 1 year.
The warranty covers material and/or fabrication faults.
Restrictions and requirements
Normal wear and replacement of wearing parts are
NOT covered by the warranty.
Wearing parts, which are NOT covered for more than
12 months:
•Guide bar
•Chain
•Battery: If the battery is not stored correct (frost-
free and recharged every 3 months), the durability
is only guaranteed for 6 months.
The warranty does NOT cover damages/faults
caused by:
•Lack of service and maintenance
•Structural changes
•Exposure to unusual external conditions
•If the machine has been improperly used or
overloaded
•Use of unoriginal spare parts.
•Other conditions where Texas cannot be held
responsible.
Whether a case is a warranty claim or not is
determined in each case by an authorized service
center. Your receipt is your warranty note, why it
should always be kept safe.
REMEMBER: The purchase of spare parts as well as
any request for warranty repair, art. number (e.g.
900700XX), year and serial number should always be
informed.
* We reserve the right to change the conditions and
accept no liability for any misprints.

17
15. Troubleshooting
Symptom
Possible causes
Possible solution
Green power indicator flashing
Low battery voltage
Charge the battery
Green power indicator always on
and motor stops running
Overloaded
The guide bar/chain is blocked.
Remove the battery from the machine.
Remove the guide bar from the tree and
restart the machine.
No chain lubrication
No oil in reservoir
Vent in oil filler cap clogged
Oil passage clogged
Refill oil
Clean cap
Clean oil passage outlet on machine
(behind guide bar) and clean the guide bar
groove
Chain/guide bar overheats
No oil in reservoir
Vent in oil filler cap clogged
Oil passage clogged
Chain is over tensioned
Dull chain
Refill oil
Clean cap
Clean oil passage outlet
Adjust chain tension screw
Sharpen chain or replace
Chainsaw rips, vibrates,
does not saw properly
Chain tension too loose
Dull chain
Chain worn out
Chain teeths are facing in the wrong
direction
Adjust chain tension screw
Sharpen chain or replace
Replace chain
Reassemble with chain in correct direction
For troubleshooting regarding battery and charger, see user manuals included for these items.

18
DE - Originalanleitung
Warnsymbole............................................................... 2
Abbildungen................................................................. 3
1. Sicherheit............................................................... 18
2. Identifizierung des Geräts und der Komponenten.. 18
3. Auspacken und Montage........................................ 18
4. Akku....................................................................... 19
5. Ladegerät............................................................... 19
6. Schmieren der Kette............................................... 20
7. Verwenden............................................................. 20
8. Kleidung................................................................. 20
9. Tipps und Ratschläge............................................. 21
10. Wartung................................................................ 21
11. Lagerung.............................................................. 21
12. Spezifikationen..................................................... 21
13. Zubehör................................................................ 22
14. Garantiebedingungen und -bestimmungen.......... 22
15. Fehlersuche ......................................................... 23
DE-Konformitätserklärung.......................................... 24
Ersatzteile
Ersatzteilzeichnungen für das jeweilige Produkt
finden Sie auf unserer Website www.texas.dk.
Wenn Sie die Teilenummern selbst finden, wird
dadurch ein schnellerer Service ermöglicht.
Für den Kauf von Ersatzteilen wenden Sie sich
bitte an Ihren Händler.
1. Sicherheit
Die Bedienungsanleitung
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, insbesondere die mit dem Symbol
gekennzeichneten Sicherheitswarnungen:
Bei Verwendung des Produkts sind die
Sicherheitsanweisungen genauesten zu befolgen.
Lesen Sie diese Bedienungsanleitung vor dem Start
des Geräts sorgfältig durch. Stellen Sie sicher, dass Sie
wissen, wie Sie den Motor im Falle eines Unfalls
stoppen und ausschalten. Alle Sicherheits- und
Wartungsanweisungen für das Gerät dienen Ihrer
eigenen Sicherheit.
Die Warnungen, Vorsichtshinweise und Anweisungen in
dieser Bedienungsanleitung können nicht alle
Situationen abdecken, die bei Verwendung des
Produkts auftreten können. Der Benutzer muss daher
bei der Verwendung des Produkts gesunden
Menschenverstand und Vorsicht walten lassen.
Sicherheit im Arbeitsbereich
•Verwenden Sie das Produkt nur in sauberen und
gut beleuchteten Bereichen.
•Verwenden Sie das Produkt nicht in
explosionsgefährdeten Gefahrenbereichen oder in
Bereichen, in denen entflammbare Flüssigkeiten,
Gase oder Staubpartikel vorhanden sind.
•Die Person, die das Gerät nutzt, ist verantwortlich
für den Schutz anderer in dem Arbeitsbereich
befindlicher Personen. Verwenden Sie das Gerät
niemals, wenn sich andere, insbesondere Kinder
oder Tiere, in der Nähe befinden.
•Dieses Gerät ist ein elektrisches Produkt. Es ist
daher wichtig, dass es niemals in Kontakt mit
Wasser kommt oder in nasser Umgebung
verwendet wird.
Verwendung und Wartung des Produkts
•Dieses Gerät darf nur für die in dieser
Bedienungsanleitung beschriebenen Arbeiten
verwendet werden.
•Verwenden Sie nur Original-Ersatzteile. Die
Montage nicht genehmigter Teile kann zu einem
erhöhten Risiko führen und ist daher nicht
rechtmäßig. Es wird keinerlei Haftung für Unfälle
oder andere Schäden übernommen, die infolge der
Verwendung von nicht genehmigten Teilen
geschehen bzw. auftreten.
•Vor der Verwendung des Geräts muss der Händler
oder eine andere qualifizierte Person Sie in der
Verwendung des Geräts unterweisen.
•Minderjährige dürfen das Gerät nicht verwenden.
•Das Gerät darf nur an Personen ausgeliehen
werden, die über das notwendige Wissen zum
korrekten Umgang mit dem Gerät verfügen. Diese
Bedienungsanleitung muss unter allen Umständen
mit dem Gerät aufbewahrt werden.
•Das Gerät darf nur von Personen verwendet
werden, die ausgeruht, gesund und in guter
Verfassung sind. Wenn die Arbeit ermüdend ist,
sollten häufigere Pausen eingelegt werden.
Verwenden Sie das Gerät nicht, wenn Sie unter
Alkoholeinfluss stehen.
•Überprüfen Sie immer vor dem Start, ob alle
Schrauben und Muttern festgezogen sind.
•Tragen Sie stets eine Schutzbrille, wenn Sie das
Gerät verwenden.
•Halten Sie Kinder und andere Personen
mindestens 5 m vom Arbeitsbereich fern.
•Der Akku sollte immer entfernt werden, wenn
1. Wartungsarbeiten ausgeführt werden.
2. das Gerät unbeaufsichtigt gelassen wird.
•Während des Transports muss sich der
Hauptschalter in der Stellung „Off“ (Aus) befinden.
2. Identifizierung des Geräts und der Komponenten
Siehe Abb. 1
1. Sägekopf
2. Kettenöltank
3. Schwert
4. Schwertknopf
5. Stiel
6. Schwert-Schutzabdeckung
7. Haken für Tragegurt
8. Tastenfeld
9. Auslöserschalter
10. Sicherheitsschalter
11. Handgriff hinten
12. Akku (nicht im Lieferumfang enthalten)
13. Akku-Entriegelungstasten
14. Ladegerät (nicht im Lieferumfang enthalten)
15. Hauptschalter
16. Leistungsanzeigeleuchte
17. Bedienungsanleitung
18. 4-mm-Innensechskantschlüssel (zum Spannen der
Kette)
19. Gurtband
3. Auspacken und Montage

19
1. Nehmen Sie alle Teile aus der Verpackung und
legen Sie sie auf eine ebene, stabile Oberfläche.
2. Entfernen Sie sämtliches Verpackungsmaterial und
etwaige Transportsicherungen.
3. Vergewissern Sie sich, dass sämtliche Teile
vorhanden und nicht beschädigt sind. Wenn Sie
feststellen, dass Teile fehlen oder beschädigt sind,
verwenden Sie das Gerät nicht, sondern
kontaktieren Sie Ihren Händler. Die Verwendung
eines unvollständigen oder beschädigten Produkts
stellt eine Gefahr für Personen und andere
Sachwerte dar.
4. Stellen Sie sicher, dass alle für die Montage und
den Betrieb des Geräts benötigten Zubehörteile
und Werkzeuge vorhanden sind. Dies schließt
auch geeignete persönliche Schutzausrüstung ein.
5. Stecken Sie den Akku ein. Drücken Sie ihn
herunter, bis Sie ein Klicken hören.
6. Den Akku entfernen Sie wieder, indem Sie auf die
Akku-Verriegelungstasten drücken und den Akku
nach oben ziehen.
HINWEIS: Entfernen Sie den Akku stets vor der
Montage und Wartung.
Montieren des Stiels. Siehe Abb. 2
Verbinden Sie die beiden Stielrohre. Schieben Sie sie
ineinander, bis die Verriegelung mit einem Klicken
einrastet. Zum Trennen drücken Sie auf die
Verriegelung und ziehen Sie die Rohre auseinander.
Tragen Sie stets Schutzhandschuhe, wenn Sie
mit der Kette hantieren.
Montieren Kette und des Schwerts Siehe Abb. 3.
1. Entfernen Sie den Akku.
2. Platzieren Sie den Sägekopf mit nach oben
zeigendem Schwertknopf auf einer geeigneten
ebenen Oberfläche.
3. Entfernen Sie die Kettenrad-Schutzabdeckplatte
durch Lösen des Schwertknopfs (A).
4. Setzen Sie die Kette auf das Antriebskettenrad an
der Spitze des Schwerts. Vergewissern Sie sich,
dass die Zähne nach vorn (in Richtung der Spitze
des Schwerts) zeigen.
5. Führen Sie die Kette um das Antriebskettenrad und
befestigen Sie das Schwert so am Sägekopf, dass
der Kunststoffteil in der Nut des Schwerts sitzt.
6. Stellen Sie die Kettenspannschraube (C) so ein,
dass der Bolzen (D) mit der Bohrung im Schwert
übereinstimmt. Verwenden Sie die
Kettenspannschraube, um die richtige
Kettenspannung einzustellen.
7. Achten Sie darauf, dass die Kette genau auf dem
Schwert sitzt. Die Kette ist richtig gespannt, wenn
sie noch um 2-4 mm erhöht werden kann.
8. Bringen Sie die Kettenrad-Schutzabdeckung an
und ziehen Sie den Schwertknopf fest.
Spannen der Kette.
Zum Spannen der Kette lösen Sie die Mutter (A), stellen
Sie die Kettenspannschraube (C) ein und ziehen Sie
die Mutter wieder fest. Verwenden Sie dazu das
mitgelieferte Werkzeug.
4. Akku
Dieses Produkt wird ohne Akku und Ladegerät geliefert.
Diese sind separat erhältlich.
Warnung: Versuchen Sie nicht, den Akku zu zerlegen
oder kurzzuschließen, bzw. setzen Sie ihn weder
extremer Hitze noch Feuer aus, da es andernfalls zu
schwerwiegenden Verletzungen oder einer dauerhaften
Beschädigung des Akkus kommen kann!
Bei Lieferung ist der Akku nur zu rund 30 % geladen.
Laden
•Verwenden Sie nur das Original-Ladegerät mit der
Art.-Nr. 90070054.
•Es wird geraten, den Akku vor der ersten
Verwendung vollständig aufzuladen.
LED-Leuchten
Akku
Alle LEDs leuchten
Vollständig aufgeladen (75-
100 %)
LED 1, LED 2, LED 3
leuchten
Zu 50 %-75 % geladen
LED 1 und LED 2 leuchten
Zu 25 %-50 % geladen
LED 1 leuchtet
Zu 0 %-25 % geladen
LED 1 blinkt
Der Akku ist leer. Laden Sie
den Akku.
Hinweis: Die Anzeigeleuchten dienen nur zur
indikativen Anzeige und sind keine präzisen
Leistungsangaben.
Wichtig: Zum Schutz des Akkus vor Tiefenentladung
stoppt das Gerät, wenn der Akku fast leer ist.
Das Gerät darf nach einer automatischen
Abschaltung nicht wieder gestartet werden.
Andernfalls kann der Akku beschädigt werden. Der
Akku muss vor dem Fortsetzen der Arbeit aufgeladen
werden.
Weitere Informationen finden Sie in der
Bedienungsanleitung, die diesem Akku beiliegt.
5. Ladegerät
Eine vollständige Ladung eines 2,0-Ah-Akkus dauert
ca. 60 min und eines 4,0-Ah-Akkus 120 min.
•Verwenden Sie nur das Original-Ladegerät, das im
Lieferumfang des Produkts enthalten ist.
•Versuchen Sie nicht, andere Arten von Akkus als
die Original-Akkus mit der Art.-Nr. 90070051
(2,0 Ah) oder 90070052 (4,0 Ah) mit dem
Ladegerät aufzuladen.
•Bewahren Sie das Ladegerät an einem trockenen
und warmen Ort (10-25 °C) auf und verwenden Sie
es nur in geschlossenen Räumen. Es darf nur an
eine normale 230-V-AC-Steckdose angeschlossen
werden.
•Es wird geraten, den Akku vor der ersten
Verwendung vollständig aufzuladen.
•Die Oberfläche des Akkus kann sich während des
Ladevorgangs erwärmen. Dies ist normal.
•Decken Sie den Akku oder das Ladegerät während
des Ladevorgangs nicht. Achten Sie auf eine freie
Luftzirkulation.
Setzen Sie den Akku in die Schlitze im Ladegerät ein
und schieben Sie ihn, bis er einrastet.

20
Am Ladegerät zeigen 4 Leuchten den Status und den
Ladezustand des Akkus an.
Status
Laden
Vollständig aufgeladen
Untersuchen
Defekt
Weitere Informationen dazu finden Sie in der
Bedienungsanleitung, die dem Ladegerät beiliegt.
Wichtig: Das Ladegerät stoppt, wenn der Akku
vollständig geladen ist. Es wird jedoch nicht
empfohlen, den Akku länger als 24 Stunden im
Ladegerät zu belassen.
Es wird empfohlen, den Akku vollständig zu entladen
und dann vollständig aufzuladen, wann immer dies
möglich ist, um die Leistungsfähigkeit des Akkus zu
steigern. Eine Teilladung führt jedoch nicht zu einer
Beschädigung des Akkus.
Zum Entfernen des Akkus aus dem Ladegerät
drücken Sie den Knopf herunter und ziehen Sie den
Akku heraus.
Vor der Wintereinlagerung sollte der Akku vollständig
aufgeladen werden. Halten Sie den Akku während
dieses Zeitraums auf einer Temperatur von 10-20 °C
und laden Sie ihn alle 3 Monate. Achten Sie darauf,
dass de Belüftungsöffnungen sauber und schmutzfrei
sind.
Bewahren Sie das Ladegerät in geschlossenen
Räumen bei einer Temperatur zwischen 5-25 °C auf.
6. Schmieren der Kette
Die Kettensäge ist mit einem automatischen
Schmiersystem ausgestattet. Dieses sorgt dafür, dass
die Kette
immer optimal geschmiert ist. Das System benötigt
jedoch
Kettenöl aus dem Öltank und muss regelmäßig
gereinigt werden.
Die Kettensäge ist bei Auslieferung nicht mit Öl
gefüllt. Es ist wichtig, sie vor der Verwendung
mit Öl zu befüllen. Betreiben Sie die Kettensäge
niemals ohne Kettenöl oder mit einem leeren
Öltank. Andernfalls wird das Produkt schwer
beschädigt.
Die Lebensdauer der Kette und die Schneidkapazität
hängen von einer optimalen Schmierung ab. Daher wird
die Kette während des Betriebs über den Ölauslass
automatisch geölt.
Einfüllen von Kettenöl in den Tank
1. Platzieren Sie die Kettensäge mit nach oben
zeigender Öleinfüllkappe auf einer geeigneten
Oberfläche.
2. Reinigen Sie den Bereich rund um die
Öleinfüllkappe mit einem Tuch und schrauben Sie
dann die Kappe ab.
3. Entfernen Sie nicht den Filtereinsatz während des
Einfüllens.
4. Füllen Sie Kettensägenöl ein, bis der Tank voll ist.
5. Achten Sie darauf, dass keine Schmutzpartikel
oder Fremdkörper in den Öltank gelangen.
Schrauben Sie die Öleinfüllkappe wieder auf und
fest.
Zur Entlüftung des Öltanks befinden sich
schmale Entlüftungskanäle zwischen der
Öleinfüllkappe und dem Filter. Um ein
Austreten von Öl zu verhindern, achten Sie bei
Nichtgebrauch darauf, das Gerät waagerecht zu
positionieren (Öleinfüllkappe zeigt nach oben).
Verwenden Sie nur das empfohlene Kettenöl (ALCO
SAE 30 oder ein gleichwertiges Öl mit einer Viskosität
von 120), um eine Beschädigung der Kettensäge zu
vermeiden. Verwenden Sie niemals
recyceltes/gebrauchtes Öl.
Bei Verwendung von nicht genehmigtem Öl erlischt die
Garantie.
Prüfen Sie den Ölstand vor dem Start des Geräts und
regelmäßig während des Betriebs. Füllen Sie Öl nach,
wenn der Ölstand niedrig ist.
Zur Überprüfung der Ölschmierung betreiben Sie die
Kette mit halber Geschwindigkeit.
Kontrollieren Sie, dass das Kettenöl wie in
Abbildung (siehe Abb. 4) gezeigt herausgespritzt wird.
Tritt kein Öl aus, prüfen Sie, ob sich Öl im Öltank
befindet, und vergewissern Sie sich, dass die
Schwernut und die Bohrungen frei von Schmutz sind.
Reinigen Sie auch den Bereich rund um den Ölauslass
hinter dem Schwert am Gerät.
7. Verwenden
Siehe Abb. 5.
Vergewissern Sie sich vor der Verwendung, dass der
Akku korrekt eingesetzt und die Akkusperre eingerastet
ist.
Drücken Sie zum Starten des Geräts zuerst auf den
Hauptschalter (1), sodass die Leistungsanzeigeleuchte
(2) grün leuchtet. Halten Sie dann den
Sicherheitsschalter (3) gedrückt und betätigen Sie den
Auslöserschalter (4).
Sie stoppen das Gerät, indem Sie den Auslöserschalter
(4) loslassen.
Automatische Abschaltfunktion
Das Gerät ist mit einer Abschaltfunktion ausgestattet,
das Gerät deaktiviert, wenn es innerhalb von ca. 60
Sekunden nicht verwendet wird. Die grüne
Leistungsanzeigeleuchte erlischt ebenfalls. Drücken Sie
zum Neustarten des Geräts auf den Hauptschalter (1).
8. Kleidung
Tragen Sie während des Betriebs des Geräts eng
anliegende Arbeitskleidung, Arbeitshandschuhe aus
