The Handy 10362 User manual

10362
ELECTRIC
MIDI DRILL

EN - 10362 - Electric Midi Drill
DE - 10362 - Midi Bohrmaschine
The HANDY DRILL that just bought is a grinder, engraver and drill. Especially designed for home, manicure/
pedicure and DIY (Do-It-Yourself ) use. With this tool you can make small boreholes, can do grinding, polishing or
even cutting. Maximal borehole size is Ø3.5mm.You can easily connect the accessories and not even the removing
need savvy.
Usage
Hold the tool like a pen. Make sure that you do not press the collet lock button (B) in use, because it may cause
serious damage in the drill. The drill can be switched on or o by turning the button of the device’s end (D). The
rev is setable by the ON/OFF turnable switch (E). Turn up the knob for the higher rpm.
Change of accessories
1. Turn o the device and make sure it is completely stopped. (For the higher security and to avoid the injuries
remove the power cable from the wall socket!)
2. Push and hold the collet lock (B) button and turn the collet until the button descends!
3. When the collet has locked, turn the collet closing cap (A) and remove the accessory/head.
4. Place the new accessory or head onto the collet and screw the closing cap to close, while the LOCK BUTTON is
held all time.
5. Release the LOCK BUTTON!

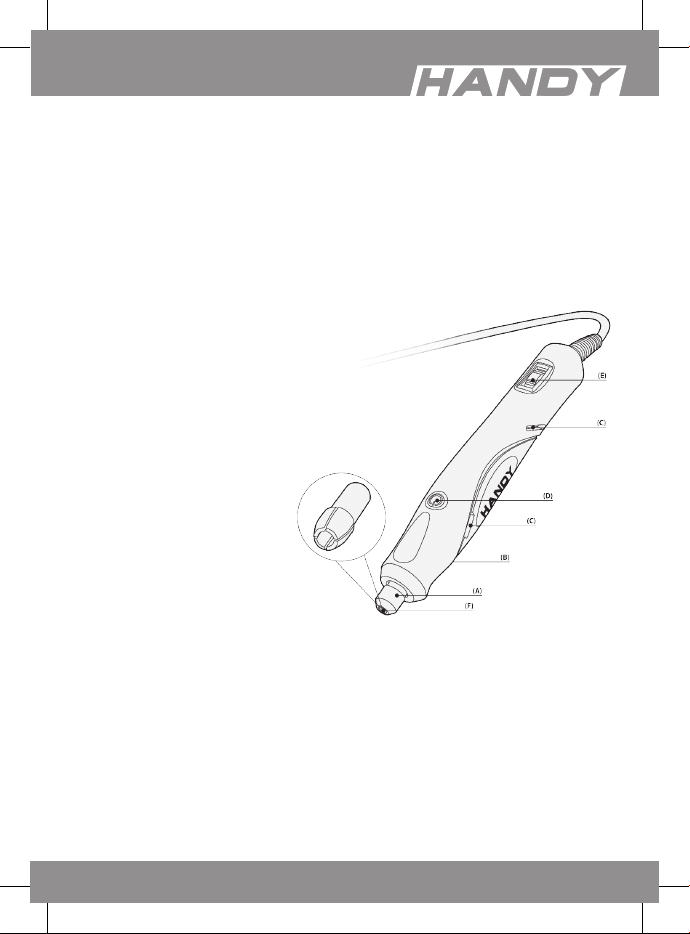

Accessories:
A - Collet lock cap
B - Collet lock button
C - Ventilation grid
D - On/O switch
E - Regulator
F - Collet chuck
Attention
• Please check that the wires are in
good condition before use.
• Do not use in rainy, humid or moist
enviroment!
• Keep away (and never use) from
ammable gases or liquids.
• Do not force the drill! If you feel or
hear it is slowing down or stop, please
turn it o or nish the work.
• Please wear your safety glasses during
the use of device!
• Do not touch the collet and any
moving part (even slow rpm) because
it causes injuries!
Technical data
Adapter input voltage: 100 - 240 V, ~50 Hz
Adapter output voltage: 18 V DC, 1000 mA
Operating voltage: 18 V DC
Performance: 18 W
Power consumption: 800 mA
R.P.M: 5 000 - 25 000
Chuck capacity: 2 - 3,5 mm
Max tool diameter (disc): 35 mm
Size: 154 x 25 x 34 mm
Vibration: 2,98 m/s
Sound pressure: 78,5 dB
Touch protection class: III.
Protection class: IP20
Cable length: 1,8 m
Weight: 167 g
Material: Plastic
Accesories: 5 pcs chuck insert, adapter

DE - 10362 - Midi Bohrmaschine
The HANDY DRILL that just bought is a grinder, engraver and drill. Especially designed for home, manicure/
pedicure and DIY (Do-It-Yourself ) use. With this tool you can make small boreholes, can do grinding, polishing or
even cutting. Maximal borehole size is Ø3.5mm.You can easily connect the accessories and not even the removing
need savvy.
Usage
Hold the tool like a pen. Make sure that you do not press the collet lock button (B) in use, because it may cause
serious damage in the drill. The drill can be switched on or o by turning the button of the device’s end (D). The
rev is setable by the ON/OFF turnable switch (E). Turn up the knob for the higher rpm.
Change of accessories
1. Turn o the device and make sure it is completely stopped. (For the higher security and to avoid the injuries
remove the power cable from the wall socket!)
2. Push and hold the collet lock (B) button and turn the collet until the button descends!
3. When the collet has locked, turn the collet closing cap (A) and remove the accessory/head.
4. Place the new accessory or head onto the collet and screw the closing cap to close, while the LOCK BUTTON is
held all time.
5. Release the LOCK BUTTON!
Accessories:
A - Collet lock cap
B - Collet lock button
C - Ventilation grid
D - On/O switch
E - Regulator
F - Collet chuck
Attention
• Please check that the wires are in
good condition before use.
• Do not use in rainy, humid or moist
enviroment!
• Keep away (and never use) from
ammable gases or liquids.
• Do not force the drill! If you feel or
hear it is slowing down or stop, please
turn it o or nish the work.
• Please wear your safety glasses during
the use of device!
• Do not touch the collet and any
moving part (even slow rpm) because
it causes injuries!
Technical data
Adapter input voltage: 100 - 240 V, ~50 Hz
Adapter output voltage: 18 V DC, 1000 mA
Operating voltage: 18 V DC
Performance: 18 W
Power consumption: 800 mA
R.P.M: 5 000 - 25 000
Chuck capacity: 2 - 3,5 mm
Max tool diameter (disc): 35 mm
Size: 154 x 25 x 34 mm
Vibration: 2,98 m/s
Sound pressure: 78,5 dB
Touch protection class: III.
Protection class: IP20
Cable length: 1,8 m
Weight: 167 g
Material: Plastic
Accesories: 5 pcs chuck insert, adapter
Die HANDY DRILL Schleif-, Gravier- und Bohrmaschinen sind speziell in Heimumgebung, zu Maniküre- / Pediküre-
Zwecken sowie zum Basteln entwickelt. Sie können damit kleinere Löcher bohren, schleifen, polieren, gravieren
oder sogar schneiden. Maximales Einspannmaß beträgt Ø3,5 mm. Diverse Zubehöre sind einfach anzuschließen.
Verwendung
Halten Sie das Gerät so, als ob Sie ein Schreibgerät halten würden. Achten Sie darauf, dass Sie während des Betriebs
nicht auf die Sperrtaste (B) drücken, da dies das Gerät beschädigen kann. Mit dem Schalter (D) am Ende des Geräts kann
das Gerät ein- und ausgeschaltet oder die Geschwindigkeit mit dem Drehregler (E) erhöht oder verringert werden.
Zubehör ersetzen
1. Schalten Sie das Gerät aus und vergewissern Sie sich, dass sich der Rotor nicht bewegt! (Machen Sie das Gerät
stromlos, um größere Sicherheit zu haben und Unfälle zu vermeiden.)
2. Drücken und halten Sie die Sperrtaste gedrückt (B) und drehen Sie das Spannfutter, bis die Taste vollständig
eingedrückt ist.
3. Wenn der Rotor befestigt ist, schrauben Sie die Kappe (A) ab, die das Spannfutter schließt, und ziehen Sie das
Zubehör heraus, das Sie ersetzen möchten.
4. Setzen Sie das neue Zubehör in das Spannfutter ein und ziehen Sie die Schraube an, während Sie Sperrtaste
gedrückt halten.
5. Lassen Sie dann die Sperrtaste los.
Zubehöre:
A - Spannfutterkappe
B - Sperrtaste
C - Lüftungsgitter
D - Ein-/Aus-Schalter
E - Regler
F - Befestigungsköpfe
Achtung
• Vergewissern Sie sich immer, dass
die Kabel intakt sind, bevor Sie sie
verwenden.
• Verwenden Sie es nicht in feuchter
Umgebung oder bei Regen.
• Verwenden Sie niemals in der
Nähe von brennbaren Gasen oder
Flüssigkeiten.
• Überstrapazieren Sie das Gerät nicht,
wenn Sie das Gefühl haben, dass es
langsamer wird oder anhält. Schalten
Sie es aus oder schließen Sie den
Vorgang ab.
• Tragen Sie während des Gebrauchs
eine Schutzbrille.
• Berühren Sie die Bohr- /Schleifspitze
während des Betriebs nicht (auch nicht bei niedriger Geschwindigkeit), da dies zu Verletzungen führen kann.
Technische Daten
Eingangsspannung des Adapters: 100 - 240 V, ~50 Hz
Ausgangsspannung des Adapters: 18 V DC, 1000 mA
Betriebsspannung: 18 V DC
Leistung: 18 W
Leistungsaufnahme: 800 mA
Leerlaufdrehzahl: 5000 - 25 000 U / Min
Spannzangenkapazität: 2 - 3,5 mm
Max. Durchmesser (Scheibe): 35 mm
Größe: 154 x 25 x 34 mm
Vibration: 2,98 m/s
Schalldruck: 78,5 dB
Messkategorie: III.
Schutzart: IP20
Kabellänge: 1,8 m
Gewicht: 167 g
Material: Kunststo
Zubehör: 5 x Spannzangen, Adapter

HU - 10362 - Midi Panelfúró
Az Ön által vásárolt HANDY DRILL csiszoló, gravírozó és fúrógép kifejezetten otthoni, manikűr/pedikűr és barkács
célra lett kifejlesztve. Segítségével kisebb furatokat készíthet, csiszolhat, polírozhat, gravírozhat vagy akár vághat.
Maximális furat befogadó képessége Ø3.5 mm. A különféle kiegészítők egyszerűen csatlakoztathatók.
Használat
A készüléket tartsa úgy mintha egy íróeszközt tartana. Vigyázzon arra, hogy működés közben ne nyomja be a
tokmányzáró gombot (B), mert az károkat okozhat a készülékben. A készülék végén található kapcsoló (D)
segítségével lehet a készüléket be- és kikapcsolni illetve a forgószabályzó (E) segítségével növelhető vagy
csökkenthető a fordulatszám.
Tartozék csere
1. Kapcsolja ki a készüléket, bizonyosodjon meg róla, hogy a forgórész áll! (A nagyobb biztonság és a
balesetveszély elkerülése érdekében áramtalanítsa a terméket!)
2. Nyomja be és tartsa lenyomva a tokmányzáró gombot (B), majd forgassa a tokmányt, amíg a gomb teljesen be
nem nyomódik!
3. Amikor beakadt a forgó rész, csavarja le a tokmányt záró sapkát (A) és húzza ki a cserélni kívánt alkatrészt/fejet.
4. Helyezze be az új/másik megmunkáló fejet a tokmányba majd szorítsa rá a csavart, eközben a tokmányzáró
gombot folyamatosan tartsa lenyomva!
5. Ezek után engedje fel a tokmányzáró gombot!
Tartozékok
A - Tokmányzáró sapka
B - Tokmányzáró gomb
C - Szellőző rács
D - Ki/Be kapcsoló
E - Szabályzó
F - Szorító fejek
FIGYELEM
• Használat előtt mindig bizonyosodjon
meg a kábelek épségéről!
• Ne használja nedves környezetben,
esőben!
• Soha ne használja gyúlékony gázok
vagy folyadékok közelében.
• Ne erőltesse a készüléket, ha érzi,
hogy lelassul vagy megáll, kapcsolja ki
vagy fejezze be a műveletet.
• Használat közben viseljen
védőszemüveget!
• Működés közben ne érintse meg
a fúró/csiszoló hegyet (még kis
fordulatszámon sem), mert az sérülést
okozhat!
Technikai adatok
Adapter bemeneti feszültség: 100 - 240 V, ~50 Hz
Adapter kimeneti feszültség: 18 V DC, 1000 mA
Működési feszültség: 8 V DC
Teljesítmény: 18 W
Áramfelvétel: 800 mA
Üresjárati fordulatszám: 5 000 - 25 000 fordulat / perc
Tokmány befogadóképessége: 2 - 3,5 mm
Max szerszámátmérő (korong): 35 mm
Mérete: 154 x 25 x 34 mm
Vibráció: 2,98 m/s
Zajnyomás: 78,5 dB
Érintésvédelmi osztály: III.
Védettség: IP20
Kábelhossz: 1,8 m
Súly: 167 g
Anyaga: Műanyag
Tartozék: 5 db tokmány közbetét, adapter

Az Ön által vásárolt HANDY DRILL csiszoló, gravírozó és fúrógép kifejezetten otthoni, manikűr/pedikűr és barkács
célra lett kifejlesztve. Segítségével kisebb furatokat készíthet, csiszolhat, polírozhat, gravírozhat vagy akár vághat.
Maximális furat befogadó képessége Ø3.5 mm. A különféle kiegészítők egyszerűen csatlakoztathatók.
Használat
A készüléket tartsa úgy mintha egy íróeszközt tartana. Vigyázzon arra, hogy működés közben ne nyomja be a
tokmányzáró gombot (B), mert az károkat okozhat a készülékben. A készülék végén található kapcsoló (D)
segítségével lehet a készüléket be- és kikapcsolni illetve a forgószabályzó (E) segítségével növelhető vagy
csökkenthető a fordulatszám.
Tartozék csere
1. Kapcsolja ki a készüléket, bizonyosodjon meg róla, hogy a forgórész áll! (A nagyobb biztonság és a
balesetveszély elkerülése érdekében áramtalanítsa a terméket!)
2. Nyomja be és tartsa lenyomva a tokmányzáró gombot (B), majd forgassa a tokmányt, amíg a gomb teljesen be
nem nyomódik!
3. Amikor beakadt a forgó rész, csavarja le a tokmányt záró sapkát (A) és húzza ki a cserélni kívánt alkatrészt/fejet.
4. Helyezze be az új/másik megmunkáló fejet a tokmányba majd szorítsa rá a csavart, eközben a tokmányzáró
gombot folyamatosan tartsa lenyomva!
5. Ezek után engedje fel a tokmányzáró gombot!
Tartozékok
A - Tokmányzáró sapka
B - Tokmányzáró gomb
C - Szellőző rács
D - Ki/Be kapcsoló
E - Szabályzó
F - Szorító fejek
FIGYELEM
• Használat előtt mindig bizonyosodjon
meg a kábelek épségéről!
• Ne használja nedves környezetben,
esőben!
• Soha ne használja gyúlékony gázok
vagy folyadékok közelében.
• Ne erőltesse a készüléket, ha érzi,
hogy lelassul vagy megáll, kapcsolja ki
vagy fejezze be a műveletet.
• Használat közben viseljen
védőszemüveget!
• Működés közben ne érintse meg
a fúró/csiszoló hegyet (még kis
fordulatszámon sem), mert az sérülést
okozhat!
Technikai adatok
Adapter bemeneti feszültség: 100 - 240 V, ~50 Hz
Adapter kimeneti feszültség: 18 V DC, 1000 mA
Működési feszültség: 8 V DC
Teljesítmény: 18 W
Áramfelvétel: 800 mA
Üresjárati fordulatszám: 5 000 - 25 000 fordulat / perc
Tokmány befogadóképessége: 2 - 3,5 mm
Max szerszámátmérő (korong): 35 mm
Mérete: 154 x 25 x 34 mm
Vibráció: 2,98 m/s
Zajnyomás: 78,5 dB
Érintésvédelmi osztály: III.
Védettség: IP20
Kábelhossz: 1,8 m
Súly: 167 g
Anyaga: Műanyag
Tartozék: 5 db tokmány közbetét, adapter
Vámi zakoupená HANDY DRILL modelářská vrtačka je vysloveně učená na brusící, gravírovací a vttací práce v
domácnosti, manikuru / pedikúře a hobby účely. S pomocí vrtačky můžete vrtat, brusit, leštit, gravírovat a le i řezat.
Maximální upínací rozměr je Ø3,5mm. Různé příslušenstvo je možné velmi jednoduše upnout.
Použití
Držte zařízení tak, jako kdyby jste s ním chtěli psát. Dbejte na to, abyste během chodu nestiskli tlačidlo pro aretaci
upínací pouzdro (B), protože to může vážně poškodit zařízení. Vypínačem na konci zařízení (D) můžete zařízení
zapnout a vypnout.. Pomocí regulátoru otáček (E) lze zvyšovat nebo snižovat rychlost otáček zařízení.
Výměna Příslušenství
1. Vypněte zařízení, zkontrolujte o tom, že se vřeteno netočí! (Pro Vaši větší bezpečnost a v zájmu předcházení
úrazů doporučujeme zařízení vytáhnout ze zásuvky!)
2. Podržte stisknutou aretaci upínací pouzdra (B), potom otáčejte upínacím pouzdrem tolikrát až tlačítko úplně
nezapadne!
3. Když je vřeteno plně aretována otáčejte uzavírací čepici upínacího pouzdra (A) a vyberte nástroj / příslušenství,
které chcete vyměnit.
4. Vložte nový / jiný nástroj do pouzdra a zatáhněte ho pomocí upevňovacích uzavírací čepice upínacího pouzdra.
Mezitím neustále držte stisknuté aretační tlačítko!
5. Až po ukončení všech úkonů lze uvolnit aretační tlačítko!
Příslušenství
A - Čepice upínacího pouzdra
B - Aretační tlačítko
C - Větrací mřížka
D - Vypínač ON / OFF
E - Regulátor
F - Upínací pouzdra
Upozornění
• Před prací se vždy přesvědčte o
bezvadném stavu napájecích kabelů!
• Nepoužívejte ve vlhkém prostředí, v
dešti!
• Nikdy nepoužívejte v blízkosti
hořlavých plynů nebo tekutin.
• V případě zpomalení chodu nebo
úplného zastavení zařízení okamžitě
ukončete práci a vypněte ho.
• Během práce vždy používejte
ochranné brýle!
• Během práce se nikdy nedotýkejte
nářadí vrtacího / brusného (ani při
nízkých otáčkách), protože Vám může
způsobit zranění!
Technické Údaje
Vstupní napětí adaptéru: 100 - 240 V, ~50 Hz
Výstupní napětí adaptéru: 18 V DC, 1000 mA
Provozní napětí: 18 V DC
Výkon: 18 W
Příkon: 800 mA
Počet otáček: 5 000 - 25 000 otáček / minuta
Otevřít upínací vložky: 2 - 3,5 mm
Max. průměr nářadí (kotouč): 35 mm
Rozměr: 154 x 25 x 34 mm
Vibrace: 2,98 m/s
Akustický tlak: 78,5 dB
Třída ochrany před dotykem: III.
Třída krytí: IP20
Délka kabelu: 1,8 m
Hmotnost: 167 g
Materiál: Plast
Příslušenství: 5 ks upínacích vložek, adaptér
CZ - 10362 - Modelářská vrtačka

SK - 10362 - Modelárska vŕtačka
Vami zakúpená HANDY DRILL modelárska vŕtačka je vyslovene učená na brúsiace, gravírovacie a vŕtacie práce v
domácnosti, manikúre/pedikúre a na hobby účely. S pomocou vŕtačky môžete vŕtať, brúsiť, leštiť, gravírovať, ale aj
rezať. Maximálny upínací rozmer je Ø3,5mm. Rôzne príslušenstvo je možné veľmi jednoducho upnúť.
Použitie
Držte zariadenie tak, ako keby ste s ním chceli písať. Dbajte na to, aby ste počas chodu nestlačili tlačidlo na
aretáciu upínacého púzdra(B), pretože to môže vážne poškodiť zariadenie. Vypínačom na konci zariadenia (D)
môžete zariadenie zapnúť a vypnúť. Pomocou regulátora otáčok (E) je možné zvyšovať alebo znižovať rýchlosť
otáčok zariadenia.
Výmena Príslušenstva
1. Vypnite zariadenie, ubezpečte sa o tom, že sa vreteno netočí! (Pre Vašu väčšiu bezpečnosť a v záujme
predchádzania úrazov doporučujeme zariadenie vytiahnuť zo zásuvky!)
2. Stlačte a podržte stlačenú aretáciu upínacie púzdra (B), potom otáčajte upínacím púzdrom dovtedy až tlačidlo
úplne nezapadne!
3. Keď je vreteno plne aretovaná otáčajte uzatváraciu čiapku upínacieho púzdra (A) a vyberte nástroj /
príslušenstvo, ktoré chcete vymeniť.
4. Vložte nový / iný nástroj do púzdra a zatiahnite ho pomocu uzatváracej čiapky upínacieho púzdra. Medzitým
neustále držte stlačené aretačné tlačidlo!
5. Až po ukončení všetkých úkonov môžete uvoľniť aretačné tlačidlo!
Príslušenstvo
A - Čiapka upínacieho púzdra
B - Aretačné tlačidlo
C - Vetracia mriežka
D - Vypínač ON/OFF
E - Regulátor
F - Upínacie púzdra
Upozornenie
• Pred prácou sa vždy presvedčte o
bezchybnom stave napájacích káblov!
• Nepoužívajte vo vlhkom prostredí, v
daždi!
• Nikdy nepoužívajte v blízkosti
horľavých plynov alebo tekutín.
• V prípade spomalenia chodu alebo
úplneho zastavenia zariadenia
okamžite ukončite prácu a vypnite ho.
• Počas práce vždy používajte ochranné
okuliare!
• Počas práce sa nikdy nedotýkajte
náradia vŕtacieho / brúsneho (ani pri
nízkych otáčkach), pretože Vám môže
spôsobiť zranenie!
Technické Údaje
Vstupné napätie adaptéra: 100 - 240 V, ~50 Hz
Výstupné napätie adaptéra: 18 V DC, 1000 mA
Prevádzkové napätie: 18 V DC
Výkon: 18 W
Príkon: 800 mA
Počet otáčok: 5 000 - 25 000 otáčok / minúta
Otovr upínacej vložky: 2 - 3,5 mm
Max. priemer náradia (kotúč): 35 mm
Rozmer: 154 x 25 x 34 mm
Vibrácie: 2,98 m/s
Akustický tlak: 78,5 dB
Trieda ochrany pred dotykom: III.
Trieda krytia: IP20
Dĺžka kábla: 1,8 m
Hmotnosť: 167 g
Materiál: Plast
Príslušenstvo: 5 ks upínacích vložiek, adaptér

PL - 10362 - Midi wiertarka
Vami zakúpená HANDY DRILL modelárska vŕtačka je vyslovene učená na brúsiace, gravírovacie a vŕtacie práce v
domácnosti, manikúre/pedikúre a na hobby účely. S pomocou vŕtačky môžete vŕtať, brúsiť, leštiť, gravírovať, ale aj
rezať. Maximálny upínací rozmer je Ø3,5mm. Rôzne príslušenstvo je možné veľmi jednoducho upnúť.
Použitie
Držte zariadenie tak, ako keby ste s ním chceli písať. Dbajte na to, aby ste počas chodu nestlačili tlačidlo na
aretáciu upínacého púzdra(B), pretože to môže vážne poškodiť zariadenie. Vypínačom na konci zariadenia (D)
môžete zariadenie zapnúť a vypnúť. Pomocou regulátora otáčok (E) je možné zvyšovať alebo znižovať rýchlosť
otáčok zariadenia.
Výmena Príslušenstva
1. Vypnite zariadenie, ubezpečte sa o tom, že sa vreteno netočí! (Pre Vašu väčšiu bezpečnosť a v záujme
predchádzania úrazov doporučujeme zariadenie vytiahnuť zo zásuvky!)
2. Stlačte a podržte stlačenú aretáciu upínacie púzdra (B), potom otáčajte upínacím púzdrom dovtedy až tlačidlo
úplne nezapadne!
3. Keď je vreteno plne aretovaná otáčajte uzatváraciu čiapku upínacieho púzdra (A) a vyberte nástroj /
príslušenstvo, ktoré chcete vymeniť.
4. Vložte nový / iný nástroj do púzdra a zatiahnite ho pomocu uzatváracej čiapky upínacieho púzdra. Medzitým
neustále držte stlačené aretačné tlačidlo!
5. Až po ukončení všetkých úkonov môžete uvoľniť aretačné tlačidlo!
Príslušenstvo
A - Čiapka upínacieho púzdra
B - Aretačné tlačidlo
C - Vetracia mriežka
D - Vypínač ON/OFF
E - Regulátor
F - Upínacie púzdra
Upozornenie
• Pred prácou sa vždy presvedčte o
bezchybnom stave napájacích káblov!
• Nepoužívajte vo vlhkom prostredí, v
daždi!
• Nikdy nepoužívajte v blízkosti
horľavých plynov alebo tekutín.
• V prípade spomalenia chodu alebo
úplneho zastavenia zariadenia
okamžite ukončite prácu a vypnite ho.
• Počas práce vždy používajte ochranné
okuliare!
• Počas práce sa nikdy nedotýkajte
náradia vŕtacieho / brúsneho (ani pri
nízkych otáčkach), pretože Vám môže
spôsobiť zranenie!
Technické Údaje
Vstupné napätie adaptéra: 100 - 240 V, ~50 Hz
Výstupné napätie adaptéra: 18 V DC, 1000 mA
Prevádzkové napätie: 18 V DC
Výkon: 18 W
Príkon: 800 mA
Počet otáčok: 5 000 - 25 000 otáčok / minúta
Otovr upínacej vložky: 2 - 3,5 mm
Max. priemer náradia (kotúč): 35 mm
Rozmer: 154 x 25 x 34 mm
Vibrácie: 2,98 m/s
Akustický tlak: 78,5 dB
Trieda ochrany pred dotykom: III.
Trieda krytia: IP20
Dĺžka kábla: 1,8 m
Hmotnosť: 167 g
Materiál: Plast
Príslušenstvo: 5 ks upínacích vložiek, adaptér
Zakupiona przez Ciebie maszyna do szlifowania, grawerowania i wiercenia HANDY DRILL jest specjalnie
zaprojektowana do zastosowań domowych, manicure / pedicure i majsterkowania. Pozwala na wykonywanie
mniejszych otworów, możesz szlifować, polerować, grawerować, a nawet ciąć. Maksymalna pojemność otworu
Ø3,5mm. Różne akcesoria są łatwe do podłączenia.
Użytkowanie
Trzymaj urządzenie tak, jakbyś trzymał ołówek. Uważaj, aby nie nacisnąć przycisku blokady uchwytu (B) podczas
pracy, ponieważ może to spowodować uszkodzenie urządzenia. Przełącznik (D) na końcu urządzenia może być
używany do włączania i wyłączania urządzenia, do zwiększania lub zmniejszania prędkości służy pokrętło (E).
Wymiana akcesoriów
1. Wyłącz urządzenie, upewnij się, że wirnik stoi. (Odłącz produkt od zasilania, aby zwiększyć bezpieczeństwo i
uniknąć ryzyka wypadku!)
2. Naciśnij i przytrzymaj przycisk blokady uchwytu (B), a następnie obracaj uchwyt, aż do całkowitego naciśnięcia
przycisku!
3. Gdy wirnik sie zacina, odkręć nasadkę uchwytu (A), która zamyka uchwyt i wyciągnij część/glowicę, którą
chcesz wymienić.
4. Włóż nową/inną głowicę obróbkową do uchwytu i dokręć śrubę, przytrzymując przycisk blokady uchwytu!
5. Następnie zwolnij przycisk blokady uchwytu!
Akcesoria
A - Nasadka uchwytu
B - Przycisk blokady uchwytu
C - Kratka wentylacyjna
D - Przycisk Włączenia/Wyłączenia
E - Regulator
F - Głowice mocujące
Ostrzeżenie
• Przed użyciem zawsze upewnij się, że
kable są nienaruszone!
• Nie używaj w wilgotnym otoczeniu
lub w deszczu!
• Nigdy nie używaj w pobliżu
łatwopalnych gazów lub cieczy.
• Nie używaj urządzenia na siłę. Jeśli
czujesz że ono działa wolno albo
zatrzymuje się, wyłącz je lub zakończ
operację.
• Noś okulary ochronne podczas
użytkowania!
• Nie dotykaj wiertła / końcówki
ściernej (nawet przy niskiej prędkości)
podczas pracy, ponieważ może to
spowodować obrażenia!
Dane techniczne
Napięcie wejściowe adaptera: 100 - 240 V, ~50 Hz
Napięcie wyjściowe adaptera: 18 V DC, 1000 mA
Napięcie robocze: 18 V DC
Wydajność: 18 W
Pojemność: 800 mA
Znamionowa prędkość zmienna: 5 000 - 25 000 obr. / min
Pojemność uchwytu: 2 - 3,5 mm
Maksamalna średnica (tarcza): 35 mm
Rozmiar: 154 x 25 x 34 mm
Wibracja: 2,98 m/s
Ciśnienie akustyczne: 78,5 dB
Klasa ochrony: III.
Ochrona: IP20
Długość kabla: 1,8 m
Waga: 167 g
Materiał: Plastik
Akcesoria: uchwyt, 5 szt., adapter

RO - 10362 - Maşină de găurit Midi
Mini-maşina universală de şlefuit, gravat şi găurit marca HANDY DRILL este destinat uzului casnic pt. manichiură
/ pedichiură, bricolaj etc. Cu ajutorul acestui aparat puteţi executa găuri mici, puteţi şlefui, grava sau chiar tăia.
Dimensiunea maximă a tijei de lucru Ø3,5 mm. Diferitele accesorii pot  montate cu uşurinţă.
Modul de utilizare
Ţineţi aparatul în mână în mod asemănător cu un instrument de scris. Atenţi, ca în timpul funcţionării să nu apăsaţi
butonul de blocaj a mandrinei (B), că prin asta puteţi dăuna aparatului. Cu ajutorul întrerupătorului (D) puteţi
porni şi opri aparatul, iar cu butonul (E) puteţi varia turaţia de lucru.
Schimbarea accesoriilor
1. Opriţi aparatul şi convingeţi-vă că axul nu se mai roteşte. (Pentru o siguranţă sporită scoateţi aparatul de sub
tensiune!)
2. Ţineţi apăsat butonul (B) şi rotiţi axul până când butonul intră complet în carcasă. Când axul este blocat,
deşurubaţi capacul mandrinei (A) şi extrageţi accesoriul folosit anterior.
3. Aşezaţi accesoriul nou în locaş şi strângeţi piuliţa capac a mandrinei. În tot acest timp, ţineţi apăsat butonul de
blocare.
4. Eliberaţi butonul de blocare a mandrinei.
Accesorii
A - Piuliţa de strângere a mandrinei
B - Butonul de blocare a mandrinei
C - Grilaj ventilaţie
D - Buton On/O
E - Regulator turaţie
F - Inel de xare
Atenţie
• Înainte de utilizare convingeţi-vă de
integritatea aparatului
• Nu folosiţi aparatul în mediu umed
sau sub ploaie!
• Nu folosiţi aparatul în mediu de gaze
sau lichide inamabile.
• Nu forţaţi aparatul Dacă observaţi
scădere turaţiei, sau oprirea
aparatului, terminaţi operaţia.
• În timpul utilizării folosiţi ochelari de
protecţie!
• În timpul funcţionării nu atingeţi
accesoriile (nici la turaţii relativ mici),
deoarece acestea pot provoca leziuni.
Date tehnice
Tensiunea de intrare al adaptorului: 100 - 240 V, ~ 50 Hz
Tensiunea de intrare al adaptorului: 18 V CC, 1000 mA
Tensiunea de lucru: 18 V CC
Putere: 18 W
Putere consumată: 800 mA
Turaţia la mersul în gol: 5.000 - 25.000 rot./min.
Diametrul maxim de cuprindere a mandrinei: 2 - 3,5 mm
Diametrul maxim al discului de lucru: 35 mm
Dimensiuni: 154 x 25 x 34 mm
Vibraţii: 2,98 m/s
Presiune sonoră: 78,5 dB
Clasa de electrosecuritate: III.
Protecţie: IP20
Lungime cablu: 1,8 m
Masa: 167 g
Material: Material plastic
Accesorii: 5 piese intermediare pt. mandrină, adaptor
