VENTIL ATION
INSTALLATION MANUAL
MODELS: CVS2
MODEL: HDDW 36DS / HDDW 36FS
VENTILATION
INSTALLATION MANUAL

PAGE 2

PAGE 1
SAFETY INSTRUCTIONS
Read All Instructions Before Using the Appliance.
READ AND SAVE THESE INSTRUCTIONS.
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
A. Installation work and electrical wiring must be
done by qualified person(s) in accordance with
all applicable codes and standards, including
fire-related construction.
B. Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel burning equipment to prevent backdrafting.
Follow the heating equipment manufacturer’s
guideline and safety standards such as those
published by the National Fire Protection
Association (NFPA), and the American Society for
Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code
authorities.
C. When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
D. Ducted fans must always be vented to the
outdoors.
E. Always unplug or disconnect the appliance from
the power supply before servicing.
F. This unit is designed for indoor use only.
Use this unit only in the manner intended by the
manufacturer.
WARNING
For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors:
To reduce risk of fire and to properly exhaust air, be
sure to duct air outside. Do not vent exhaust air into
spaces within walls, ceilings, attics, crawl spaces or
garages.
TO REDUCE THE RISK OF FIRE, USE ONLY METAL
DUCT WORK.
To reduce the risk of fire or electric shock, do not use
the fan with any solid-state speed control device.
This appliance has been found to be in compliance with
UL507 Standard for Electric Fans and CAN/CSA-22.2
No. 113 Canadian Standard for Fans and Ventilators.
It is the responsibility of the owner and the installer to
determine if additional requirements or standards apply
in specific installations.
This unit is manufactured for indoor use only. Do not use
this unit outdoors.
Parts Needed
❑Tape Measure
❑Philips Head Screwdriver
❑Duct Tape
❑Ductwork (configuration varies depending on location;
See pages 4-7 for further information)
❑Additional Sheetmetal screws (as necessary for
ductwork installation)
Parts Included
❑Appliance assembly (1)
❑Sheetmetal Screws (2)
❑Wood Screws (6)
❑Counter Sink Screws (2)
❑Hardware for brackets on vent (2)
❑Plugs UX6 (8)

PAGE 2
Fig. 1
GAS Abb. 1 ELECTRIC
IMPORTANT INFORMATION:
Old appliances are not worthless rubbish. Valuable raw
materials can be reclaimed by recycling old appliances.
Before disposing of your old appliance, render it unusable.
You received your new appliance in a protective shipping
carton. All packaging materials are environmentally friendly
and recyclable. Please contribute to a better environment
by disposing of packaging materials in an environmentally-
friendly manner.
The hood can only be used in exhaust air mode.
Always mount the hood over the center of the cooking
surface.

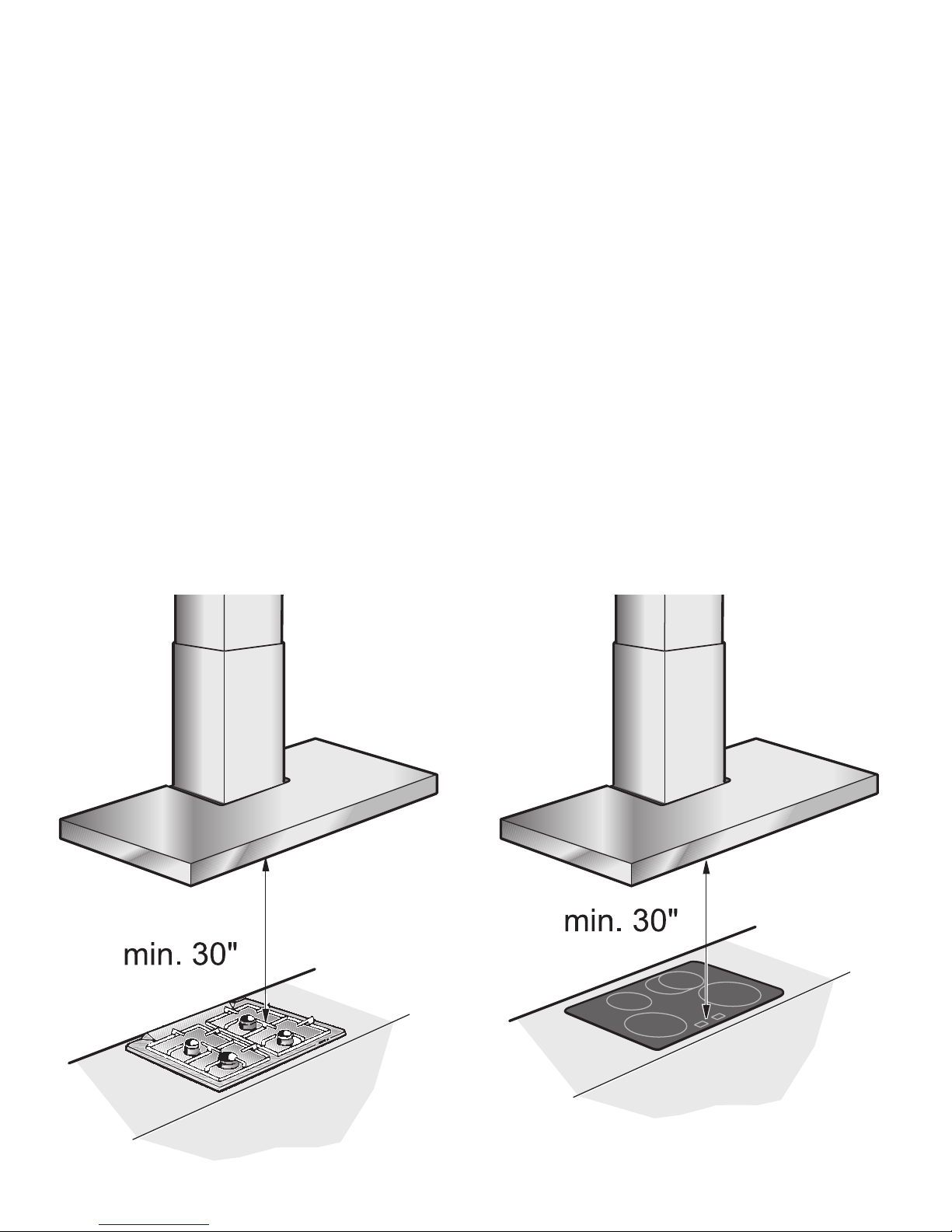

Minimum distance between electric cooktop and
bottom edge of hood: 30”, Fig. 1.
The hood must not be installed over a wood or coal
burning stove – a potential fire hazard (e.g. flying sparks) –
unless the stove features a closed, non-removable
cover and all national regulations are observed.
The smaller the gap between the hood and cooktops, the
greater the likelihood that droplets will form on the
underside of the hood.
Additional information
concerning gas cookers:
When installing gas cooktops, comply with the relevant
national statutory regulations.
Always comply with the currently valid regulations and
installation instructions supplied by the gas appliance
manufacturer.
Only one side of the hood may be installed next to a
high-sided unit or high wall. Gap at least 2”.
Minimum distance on gas cooktops between the
upper edge of the grate and lower edge of the hood:
30”, Fig. 1.

PAGE 3
PRIOR TO INSTALLATION
Step 1: EXHAUST-AIR MODE
The exhaust air is discharged upwards through a duct or
directly through the outside wall into the open.
DExhaust air should neither be directed into a smoke or
exhaust flue that is currently used for other purposes, nor
into a duct that is used for ventilating rooms in which
stoves or fireplaces are also located.
Exhaust air may be discharged in accordance with
official and statutory regulations only (e.g. national
building regulations).
Local authority regulations must be observed when
discharging air into smoke or exhaust flues that are not
otherwise in use.
DWhen the hood is operated in exhaust-air mode
simultaneously with a different burner which also
makes use of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters, hot-water
boilers) care must be taken to ensure that there is an
adequate supply of fresh air which will be needed by
the burner for combustion.
Safe operation is possible provided that the underpressure
in the room where the burner is installed does not exceed
4 Pa (0.04 mbar).
This can be achieved if combustion air can flow through
non-lockable openings, e.g. in doors, windows and via the
air-intake/exhaust-air wall box.
If the air intake is inadequate, there is a risk of
poisoning from combustion gases which are drawn
back into the room.
WARNING – Avoid risk of poisoning – If the air intake
to the room is inadequate, there is a risk of poisoning from
combustion gases which can be drawn back into the
room.
Note: When assessing the overall requirement, the
combined ventilation system for the entire household must
be taken into consideration. This rule does not apply to
the use of cooking appliances, such as hobs and ovens.
If the exhaust air is going to be discharged into the
open, a telescopic wall box should be fitted into the
outside wall.

PAGE 4
PRIOR TO INSTALLATION
For optimum hood efficiency:
❑Short, smooth duct pipe.
❑As few bends in the ducting as possible.
❑Diameter of ducting to be as large as
possible and no tight bends in ducting.
If long, rough exhaust-air ducting, many ducting
bends or smaller pipe diameters are used, the air
extraction rate will no longer be at an optimum
level and there will be an increase in noise.
IMPORTANT: The manufacturer of the hood
accepts no liability for complaints which can
be attributed to the design and layout of the
ductwork.
❑Round pipes:
We recommend
Internal diameter: 6”.
❑Flat ducts must have an internal cross-section that
equates to that of round pipes.
There should be no sharp bends.
l6” approx. 28.3 inches2
❑If pipes have different diameters:
Insert sealing strip.
❑For exhaust-air mode, ensure that there is an
adequate supply of fresh air.

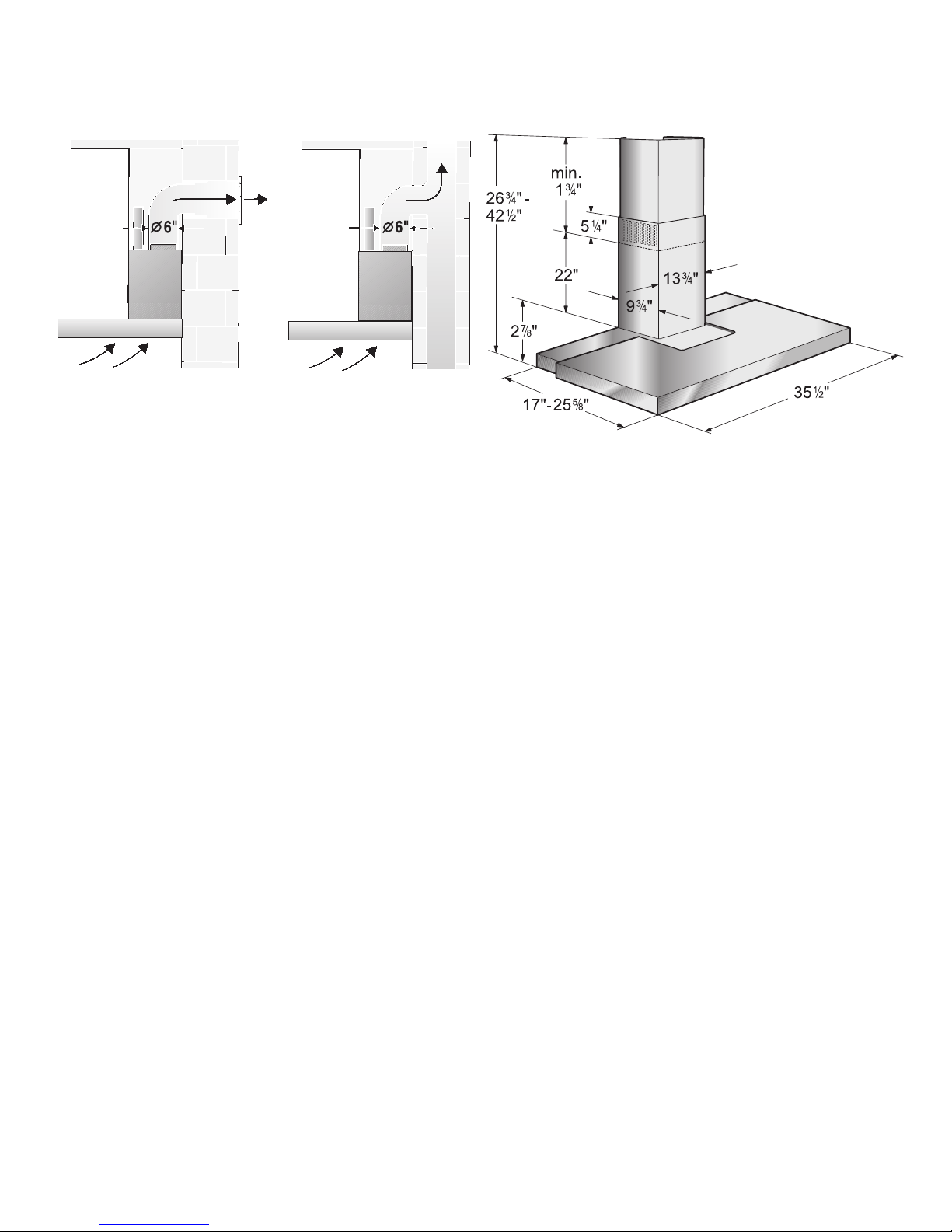

CONNECTING A l6” EXHAUST-AIR DUCT:
❑Mount the duct directly onto the air outlet on the hood.
PRIOR TO INSTALLATION
Step 2: PREPARING THE WALL
❑The wall must be flat and perpendicular.
❑Ensure that the wall is capable of providing a firm hold
for mounting screws and plugs.
Weight in kg: 23.4

PAGE 5
Step 3: ELECTRICAL CONNECTION
WARNING: THIS APPLIANCE MUST BE
GROUNDED
The hood should only be connected to a grounded socket
that has been installed according to relevant regulations.
If possible, site the earthed socket directly behind the
chimney paneling.
❑The grounded socket should be connected via its own
circuit.
❑If the grounded socket is no longer accessible
following installation of the hood, ensure that there is a
permanently installed disconnector.
Step 4: INSTALL ELECTRICAL SERVICE
Check your local building codes for proper method of
installation. In the U.S., if there are no applicable local
codes, this unit should be installed in accordance with the
National Electric Code ANSI/NFPA No. 70, Current Issue.
(In Canada, installation must be in accordance with the
CAN 1- B149.1 and .2 - Installation Codes for Gas
Burning Appliances and/ or local codes).
The appliance must be grounded. In the event of an
electrical short circuit, grounding reduces the risk of
electric shock by providing an escape wire for the electric
current. This appliance is equipped with a cord having a
grounding wire with a grounding plug. The plug must be
plugged into an outlet that is properly installed and
grounded.
WARNING – Improper grounding can result in a risk of
electric shock.
Consult a qualified electrician if the grounding instructions
are not completely understood, or if doubt exists as to
whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is
too short, have a qualified electrician install an outlet near
the appliance.
If it is necessary to wire the hood directly into the
mains:
WARNING – Avoid risk of electrical shock – If the
connecting cable for this appliance is damaged, the cable
must be replaced by the manufacturer or his customer
service or a similarly qualified person in order to prevent
serious injury to the user.
ELECTRICAL DATA:
Are to be found on the name plate inside the appliance
after removal of the filter frame.
WARNING – Avoid risk of electrical shock – Before
undertaking any repairs, always disconnect the hood from
the electricity supply.
Length of the connecting cable: 511/8”.
This hood corresponds to EC regulations concerning RF
interference suppression.

PAGE 6
Registered

PAGE 7
Step 5: INSTALLATION
This hood is intended to be mounted onto the kitchen
wall.
1. Remove the grease filter (refer to Operating
Instructions).
2. Draw a line on the wall from the ceiling to the lower
edge of the hood at the center of the location where
the hood is going to be mounted.
3. Use the template to mark the points on the wall where
the screws will be mounted. In order to make it easier
to hook the hood onto the screws, draw the outline of
the area where the hood will be attached.
CAUTION – Ensure that the minimum distance
between the cooktop and the hood is maintained – 30”.
The bottom edge of the template equates to the lower
edge of the hood.

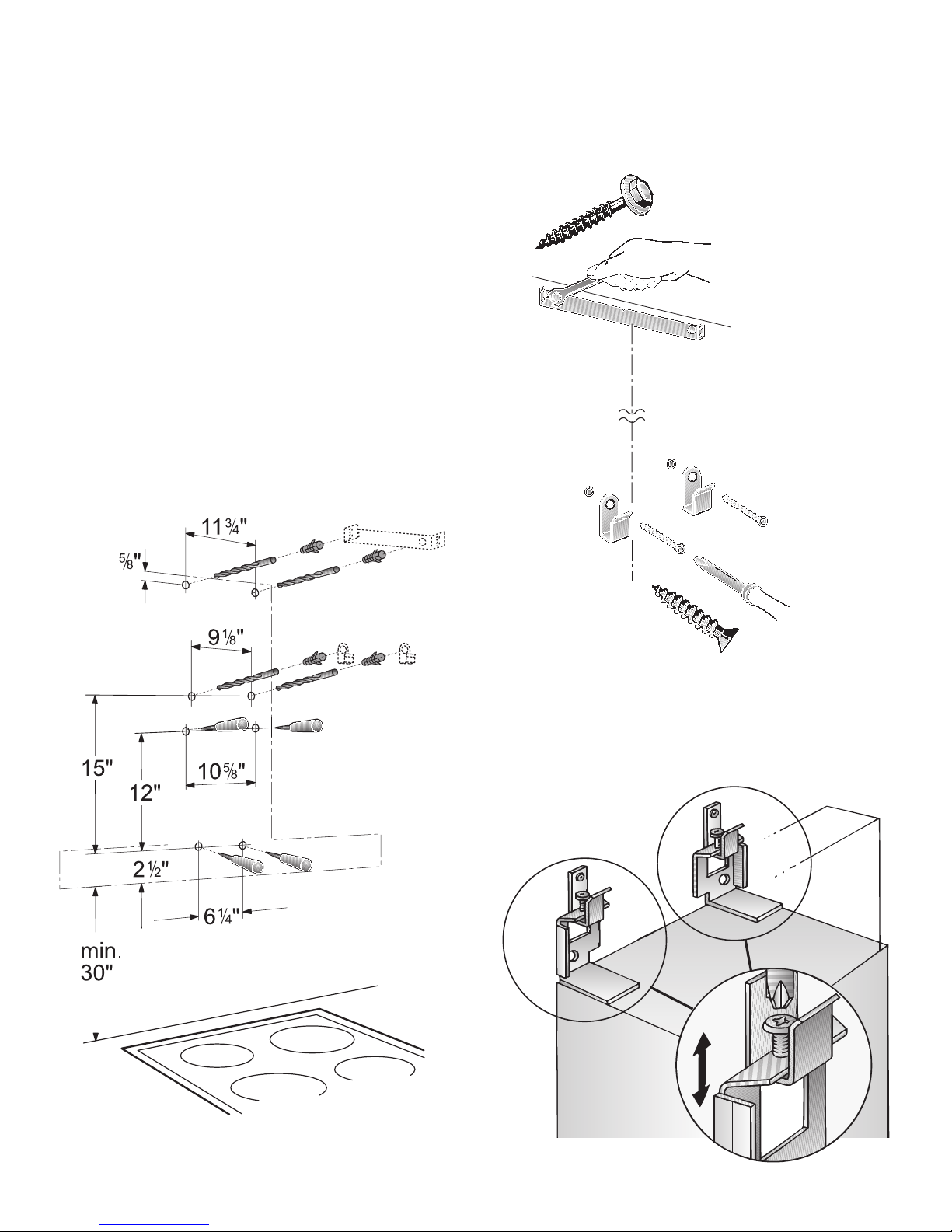

4. Drill 2x 1/4” ø holes for the upper fixing bracket and
2x 1/4” ø holes for the lower fixing bracket and press in
wall plugs flush with the wall.
Note: At least one screw for the mounting must be
installed through a stud.
6. Attach the hood.
Adjust the height and align horizontally with the
adjusting screws.
IMPORTANT: Check that the 4 lower fixing holes have
been correctly marked. If required, mark again.
Step 5: INSTALLATION
Note: Take into account any special
accessories that are going to be fitted.
5. Screw on the upper and the two lower mounting
brackets.

PAGE 8
Step 5: INSTALLATION

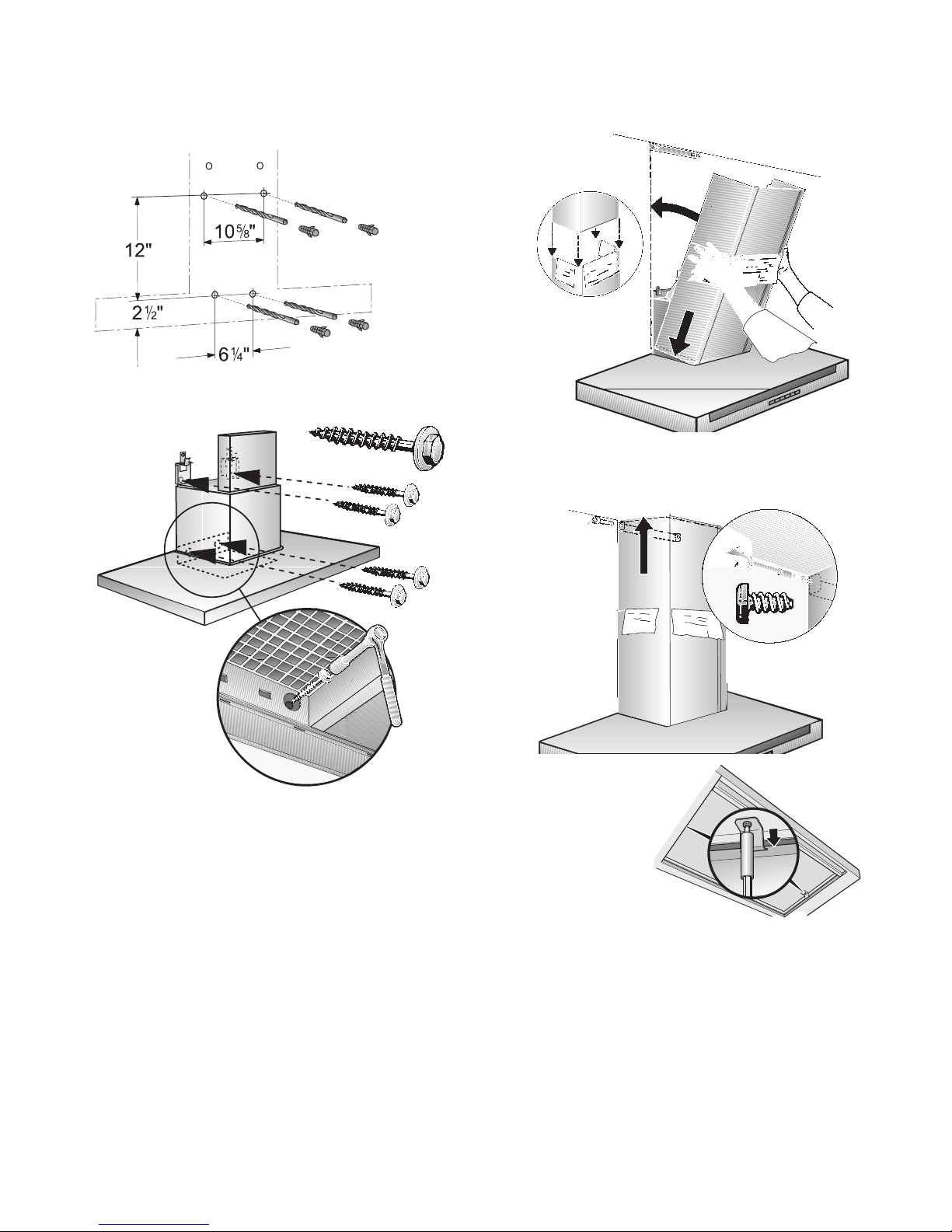

07. Remove the hood. Drill the 4 lower 1/4” ø fixing holes
and press in the wall plugs flush with the wall.
Step 5: INSTALLATION
13. Insert the complete duct cover at an angle and
swivel to the rear.
08. Attach the hood and screw into position with the
remaining 4 screws.
09. Connect up the outlet ducting.
10. Connect the hood to the electrical supply.
11. Carefully remove the protective foil.
IMPORTANT: Avoid damage to the sensitive surface.
12. Insert the upper duct cover (slots downwards) into
the lower duct cover.
IMPORTANT: Protect the cover panels from
scratches, for example by laying the template used
for marking the wall over the top edge of the lower
section.
1.
2.
3.
14. Carefully pull the upper duct cover upwards and
screw the sides to the mounting bracket with
2 screws.
15. Unscrew the transpor-
tation protection
devices on the left
and right. The
transportation
protection
devices must be
handed to the
customer for safe-keeping.
CAUTION – After removing the transportation
protection devices, follow the safety instructions and
the cleaning and care instructions regarding the
dangers of being crushed.
16. Insert the grease filter
(refer to Operating Instructions).
If the vent system does not operate satisfactorily during
any of the above procedures, review all steps in these
Installation Instructions to ensure that nothing has been
omitted or overlooked. Also, refer to the Care & Use
Manual for additional information or call Thermador
Customer Support 1-800-735-4328.

PAGE 9
NOTES

NOTES

PAGE 1
CONSIGNES DE SÉCURITÉ
Lire l'intégralité de ces consignes avant d'utiliser l'appareil.
LIRE ET CONSERVER CES CONSIGNES.
AVERTISSEMENT
POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC
ÉLECTRIQUE OU DE PRÉJUDICE PHYSIQUE,
RESPECTEZ LES CONSIGNES SUIVANTES :
A. Tout travail d'installation ou câblage électrique doit
être réalisé par une ou des personnes qualifiées,
conformément à tous les codes et normes appli-
cables, y compris ceux relatifs à la construction
résistante au feu.
B. Une circulation d'air efficace est requise afin d'as-
surer la combustion et l'évacuation complète des
gaz par le tuyau d'évacuation (cheminée) des équi-
pements à combustible pour prévenir les retours
d'air. Suivez les normes et mesures de sécurité
des fabricants d'appareils de chauffage publiées
par la « National Fire Protection Association »
(NFPA), la « American Society for Heating,
Refrigeration and Air Conditioning Engineers »
(ASHRAE), ainsi que celles des autorités locales.
C. Lorsque vous percez les murs et plafonds, éviter
d'endommager les fils électriques et les autres
canalisations de services publics non visibles.
D. Les ventilateurs à enveloppe doivent toujours être
ventilés vers l'extérieur.
E. Avant toute intervention, pensez à toujours
débrancher l'appareil du réseau d'alimentation
électrique.
F. Cet appareil est conçu pour un usage à l'intérieur
seulement. N'utiliser cet appareil qu'aux fins pré-
vues par le fabricant.
AVERTISSEMENT
Pour la ventilation générale seulement.
Ne pas utiliser pour évacuer des matières ou vapeurs
dangereuses ou explosives :
Pour réduire le risque d'incendie et obtenir une bonne
évacuation de l'air, veillez à ce que l'air soit acheminé
vers l'extérieur. Ne pas évacuer l'air vicié dans des
espaces enfermés par des murs, ou dans un plafond,
un grenier, un vide sanitaire ou un garage.
POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISER
UNIQUEMENT DES CONDUITES EN MÉTAL.
Pour réduire le risque d'incendie ou de choc électrique,
ne pas utiliser le ventilateur avec un régulateur de vites-
se à semi-conducteurs.
Cet appareil est conforme à la norme UL507 pour les
ventilateurs électriques et à la norme canadienne
CAN/CSA-22.2 N° 113 pour les ventilateurs.
Il incombe au propriétaire et à l'installateur de détermi-
ner si des normes ou exigences additionnelles s'appli-
quent pour des installations spécifiques.
Cet appareil est fabriqué pour un usage à l'intérieur
seulement. Ne pas utiliser cet appareil à l'extérieur.
Pièces nécessaires
❑Mètre à ruban
❑Tournevis à tête Philips
❑Ruban à conduit
❑Système de gaines (la configuration variant selon
l'emplacement ; voir pages 4 à 7 pour plus de détails)
❑Vis à tôles supplémentaires (au besoin pour
l'installation des conduits)
Pièces incluses
❑Dispositif appareil (1)
❑Vis à métal (2)
❑Vis à bois (6)
❑Vis à tête conique (2)
❑Quincaillerie pour fixation sur évent (2)
❑Chevilles UX6 (8)

PAGE 2
Fig. 1
GAZ ÉLECTRIQUE
INFORMATION IMPORTANTE :
Les appareils usagés ne sont pas de déchets sans valeur.
Leur élimination par recyclage permet de récupérer de
précieuses matières premières. Avant de mettre au rebut
un appareil usagé, rendez-le inutilisable.
Votre nouvel appareil vous a été livré dans une caisse
d'expédition de protection. Tous les matériaux d'emballa-
ge sont respectueux de l'environnement et peuvent être
recyclés. Veuillez contribuer à un environnement plus sain
en mettant au rebut les matériaux d'emballage dans le
respect de l'environnement.
La hotte aspirante ne peut être utilisée qu'en mode
d'évacuation d'air.
Installez la hotte aspirante impérativement au-dessus du
centre de la plaque de cuisson.
Distance minimale entre la plaque électrique et le bord
inférieur de la hotte aspirante : 30 po., Fig. 1.
N'installez pas la hotte aspirante au-dessus d'un appa-
reil de cuisson à combustible solide – générateur d'un ris-
que d'incendie (par projection d'étincelles p. ex.) – à
moins que l'appareil ne soit muni d'un couvercle fermé
et inamovible, et que le montage soit effectué dans le
respect de la réglementation nationale.
Plus l'écart entre la hotte aspirante et les plaques chauffantes
est faible, plus des gouttelettes de condensation sont
susceptibles de s'accumuler sur la face intérieure de la hotte.
Informations supplémentaires
concernant les cuisinières à gaz :
Lorsque vous installez des plaques chauffantes à gaz,
veillez à respecter la réglementation légale nationale
pertinente.
Veillez à toujours respecter la réglementation en vigueur et
la notice d'installation fournie par le fabricant de
l'appareil à gaz.
Seul un côté de la hotte aspirante peut être installé
près d'une unité ou d'un mur élevé. Prévoir un écart d'au
moins 2 po.
Distance minimale par rapport aux plaques chauffantes
à gaz entre le bord de la grille et le bord inférieur de la
hotte aspirante : 30 po., Fig. 1.

PAGE 3
AVANT L'INSTALLATION
Étape 1 : MODE D'ÉVACUATION D'AIR :
L'air vicié est évacué vers le haut par un conduit d'aération ou
directement à l'air libre en traversant le mur extérieur.
DL'air vicié ne doit jamais être évacué vers un conduit de che-
minée ou d'évacuation en service pour d'autres
raisons, ni vers un conduit servant à l'aération de pièces dans
lesquelles se trouvent également des fourneaux ou des chemi-
nées.
L'air vicié doit être évacué conformément à la réglementa-
tion officielle et légale seulement (p. ex. la réglementation
nationale du bâtiment).
Si l'air vicié doit être évacué par des conduits de cheminée ou
d'évacuation qui ne sont pas en service, veuillez respecter la
réglementation des autorités locales.
DLorsque la hotte aspirante est utilisée en mode d'évacuation
d'air simultanément avec un brûleur différent utilisant également
la même cheminée, (tels des appareils de chauffage au gaz, au
fuel ou au charbon, des chauffe-eau instantanés ou des chau-
dières à eau chaude), veillez impérativement à ce que l'ap-
port d'air frais soit suffisant pour assurer la combustion adé-
quate du brûleur.
Un fonctionnement sans risque est possible si la sous-pression
dans la pièce où le brûleur est installé ne dépasse pas 4 Pa
(0,04 mbar).
On peut y parvenir en acheminant l'air requis pour la com-
bustion à travers des ouvertures non verrouillables aména-
gées par exemple dans les portes ou les fenêtres, et par le
biais d'une ventouse d'admission/d'évacuation d'air.
Si l'admission d'air est mauvaise, il existe un risque
d'intoxication par les gaz dégagés lors de la combus-
tion qui sont réacheminés dans la pièce.
AVERTISSEMENT – Évitez le risque d'intoxication – Si
l'admission d'air dans la pièce est mauvaise, il existe un
risque d'intoxication par les gaz dégagés lors de la com-
bustion qui sont réacheminés dans la pièce.
Remarque : lors de l'évaluation de l'exigence globale, tou-
jours tenir compte de l'ensemble des moyens d'aération
du logement. Cette règle ne s'applique pas à l'utilisation
d'appareils de cuisson, comme les tables de cuisson et
les cuisinières.
Si l'air vicié doit être évacué à l'extérieur, une ventouse
télescopique doit être installée dans le mur extérieur.

PAGE 4
AVANT L'INSTALLATION
Pour un rendement optimal de la hotte
aspirante, veillez à ce que :
❑Le conduit d'évacuation soit court et lisse.
❑Il ait le moins possible de coudes.
❑Il ait le plus fort diamètre et que les coudes soient les
plus arrondis possibles.
Si l'on utilise des conduits d'évacuation d'air longs
et rugueux, de nombreux coudes ou des diamètres
de tuyaux plus petits, le taux d'évacuation d'air
sera inférieur à son niveau optimal, ceci se tradui-
sant par une augmentation du bruit.
IMPORTANT : Le fabricant de la hotte aspirante
décline toute responsabilité pour toute plainte pou-
vant être attribuée au design et à l'agencement du
système de conduits.
❑Conduits ronds :
nous recommandons des conduits au diamètre
intérieur de : 6 po.
❑Les conduits plats doivent avoir une section intérieure
équivalente à celle des conduits ronds.
Il ne doit pas y avoir de coudes en équerre.
l6 po. env. 28,3 po.2
❑Si les conduits ont des diamètres différents :
Utiliser du ruban de scellement.
❑Dans le cas d'une utilisation en mode d'évacuation
d'air veillez à ce que l'apport d'air frais soit suffisant.
RACCORDEMENT D'UN CONDUIT
D'ÉVACUATION D'AIR DE 6 PO. l:
❑Montez le conduit directement sur la sortie d'air de la
hotte.
AVANT L'INSTALLATION
Étape 2 : PRÉPARATION DU MUR
❑Le mur doit être plat et perpendiculaire.
❑Veillez à ce que le mur puisse supporter solidement les
vis et les pièces d'ancrage nécessaires à l'installation.
Poids en kg : 23,4

PAGE 5
Étape 3 : BRANCHEMENT ÉLECTRIQUE
AVERTISSEMENT : CET APPAREIL DOIT ÊTRE
MIS À LA TERRE
La hotte aspirante doit être raccordée uniquement à une
prise électrique avec mise à la terre montée conformé-
ment à la réglementation pertinente.
Si possible, installez la prise de terre directement derrière
le panneau de cheminée.
❑La prise de terre doit être raccordée à son propre
circuit.
❑Si la prise de terre n'est plus accessible après avoir
monté la hotte aspirante, veillez à ce qu'il y ait un
sectionneur permanent installé.
Étape 4 : INSTALLATION DE LA SERVITUDE
ÉLECTRIQUE
Consultez les codes du bâtiment locaux pour choisir la
méthode d'installation qui convient le mieux. Aux États-
Unis, s'il n'existe aucun code local applicable, cet appareil
doit être installé conformément à l'édition en cours du
Code national de l'électricité ANSI/NFPA N° 70. (Au
Canada, l'installation doit être conforme aux codes d'ins-
tallation CAN 1- B149.1 et .2 – codes d'installation pour
appareils à gaz et/ou codes locaux).
L'appareil doit être mis à la terre. Dans l'éventualité d'un
court circuit électrique, la mise à la terre peut réduire le
risque de choc électrique en permettant au courant de
s'échapper. Cet appareil électroménager est muni d'un
cordon possédant un fil avec une fiche de mise à la terre.
La fiche doit être branchée dans une prise correctement
installée et mise à la terre.
AVERTISSEMENT – Une mise à la terre défectueuse
peut entraîner un risque de choc électrique.
Si les consignes de mise à la terre ne sont pas parfaite-
ment comprises, ou en cas de doute sur la mise à la terre
correcte de l'appareil, consulter un électricien qualifié.
Ne pas utiliser de rallonge. Si le cordon d'alimentation est
trop court, demander à un électricien qualifié d'installer
une prise à proximité de l'appareil.
S'il est nécessaire de raccorder la hotte aspirante
directement sur le secteur :
AVERTISSEMENT – Évitez le risque de choc électri-
que – Si le câble de branchement de cet appareil a été
endommagé, il devra être remplacé par le fabricant ou
son service après-vente ou encore par une personne pos-
sédant des qualifications identiques afin d'éviter que l'utili-
sateur ne subisse des blessures graves.
DONNÉES ÉLECTRIQUES :
visibles à l'intérieur de l'appareil sur la plaque d'identifica-
tion après retrait du cadre porte-filtre.
AVERTISSEMENT – Évitez le risque de choc électrique –
Avant toute intervention sur l'appareil, veillez à toujours
débrancher la hotte aspirante de l'alimentation électrique.
Longueur du câble de raccordement : 511/8po.
Cette hotte aspirante satisfait la réglementation de l'UE
en matière de suppression des interférences sur les fré-
quences radioélectriques.

PAGE 6
Released

PAGE 7
Étape 5 : INSTALLATION
Cette hotte aspirante est destinée à être montée sur un
mur de cuisine.
1. Enlevez le filtre à graisse (reportez-vous à la Notice
technique d'utilisation).
2. Tirez un trait sur le mur depuis le plafond jusqu'au
bord inférieur de la hotte au centre de l'emplacement
où cette dernière doit être montée.
3. Utilisez le gabarit pour tracer les repères de trou sur le
mur où les vis doivent être fixées. Pour suspendre faci-
lement la hotte sur les vis, dessinez le contour de l'em-
placement où elle doit être installée.
MISE EN GARDE – Veillez à ce que la distance mini-
male entre la plaque de cuisson et la hotte aspirante soit
conservée – 30 po. Le bord inférieur du gabarit doit cor-
respondre au bord inférieur de la hotte aspirante.
4. Percer 2 trous de 1/4po. ø pour la cornière de fixation
supérieure et 2 trous de 1/4de po. ø pour la cornière
de fixation inférieure et enfoncez les chevilles jusqu'à
ce qu'elles soient de niveau avec le mur.
Remarque : posez au moins une vis de montage dans
une solive.
6. Fixez la hotte aspirante. Réglez la hauteur et alignez
horizontalement sur les vis de calage.
IMPORTANT Vérifiez que les 4 repères de trous de
fixation inférieurs ont été correctement tracés. Si
nécessaire, retracez les repères de trous.
Étape 5 : INSTALLATION
Remarque : tenez compte de tout autre accessoire
spécial qui doit être installé.
5. Vissez le support de fixation supérieur et les deux
supports de fixation inférieurs.

PAGE 8
Étape 5 : INSTALLATION
07. Enlevez la hotte aspirante. Percez les 4 trous de fixa-
tion inférieurs de 1/4po. ø et enfoncez les chevilles
jusqu'à ce qu'elles soient de niveau avec le mur.
Étape 5 : INSTALLATION
13. Encastrez le cache de conduit intégral en biais et
faites-le glisser vers l'arrière.
08. Mettez la hotte en place et vissez-la au moyen des
4 vis restantes.
09. Raccordez la gaine de sortie.
10. Raccordez la hotte à l'alimentation électrique.
11. Retirez soigneusement le papier aluminium de
protection.
IMPORTANT Éviter d'abîmer les surfaces fragiles.
12. Encastrez le cache de conduit supérieur (fentes vers
le bas) dans le cache de conduit inférieur.
IMPORTANT Évitez de rayer les panneaux du
couvercle en posant par exemple le gabarit utilisé
pour tracer les repères de trou sur le mur sur le
bord supérieur de la section inférieure.
1.
2.
3.
14. Remontez délicatement le cache de conduit supé-
rieur et vissez les côtés sur les supports de fixation
au moyen de 2 vis.
15. Dévissez les dispositifs
de protection
d'expédition à
gauche et à droite.
Les dispositifs
de protection
d'expédition
doivent être remis au
client et mis en lieu sûr.
MISE EN GARDE – Après avoir retiré les disposi-
tifs de protection d'expédition, conformez-vous aux
consignes de sécurité ainsi qu'aux consignes de net-
toyage et d'entretien en ce qui concerne les risques
d'écrasement.
16. Encastrez le filtre à graisse (reportez-vous à la Notice
technique d'utilisation).
Si après avoir terminé les procédures ci-dessus, le systè-
me de ventilation ne fonctionne pas convenablement,
passez en revue les étapes de cette Notice d'installation
pour vérifier que rien n'a été omis. Reportez-vous égale-
ment au Manuel d'utilisation et d'entretien pour obtenir
des informations supplémentaires ou appelez le Service à
la clientèle de Thermador au [phone].
