Thermador Ventilation User manual


 

PAGE 2

PAGE 1

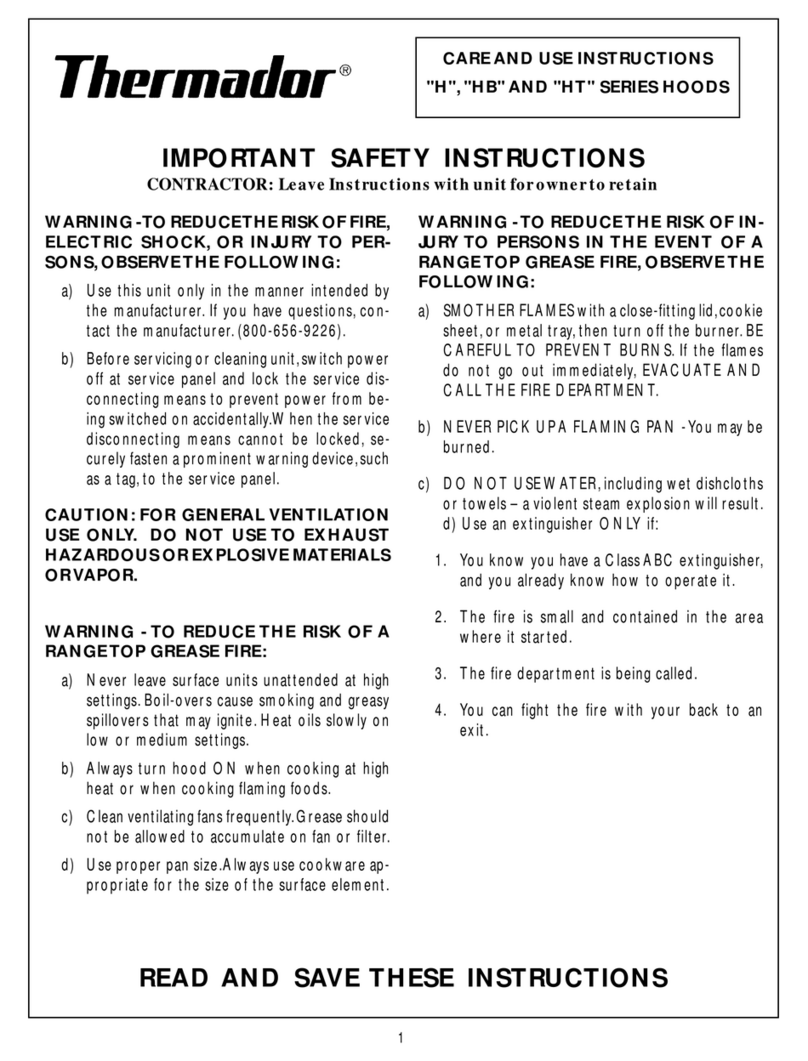

IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS.
This appliance conforms to the relevant safety
regulations.
Repairs should only be carried out by qualified
specialists.
Improperly executed repairs can give rise to significant
hazards for the user.
Your new appliance was protected on its way to
you by the packaging. None of the materials
cause pollution to the environment and all can be
recycled for use again. Please help to protect the
environment and dispose of the packaging in an
environment-friendly manner.
You can obtain information about the best
method of disposing old appliances and packa-
ging from your dealer or local municipal council.
Check if this blower is recommended by the
manufacturer to be installed with the hood.
SAFETY WARNING: Before servicing or cleaning
unit, switch power off from control panel and
unplug the appliance to prevent power from being
switched on accidentally.
If unable to switch off power, attach a tag to the
service panel to indicate power has been swit-
ched off for maintenance.
WARNING – TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, OR INJURY TO PER-
SONS, OBSERVE THE FOLLOWING:
A. Installation work and electrical wiring must be
handled by qualified person(s) in accordance with
all applicable codes and standards, including fire
and construction codes.
B. Sufficient air is needed for proper combustion
and exhaust of gases through the flue
(chimney) of cooking surface to prevent back
drafting. Follow the heating equipment manufac-
turers guideline and safety standards such as
those published by the National Fire Protection
Association (NFPA), the American Society for
Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local authority
codes.
C. When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
D. To properly exhaust air, be sure to duct air out
side. Do not vent exhaust air into spaces within
walls, ceilings, attics, crawl spaces, or garages.
WARNING: To reduce the risk of fire, use only
metal ductwork.
CAUTION – For General Ventilating Use Only.
Do Not Use To Exhaust Hazardous Or Explosive
Materials And Vapours.
This unit must be grounded.
WARNING: To reduce the risk of fire or electric
shock, do not use this fan with any solid-state
speed control device.
Equipment Needed
KDrill and Bit
KScrewdriver
KRubber Mallet
Equipment Included
KAnchors (4)
KScrews (4)
KInstallation Instructions
KConnector

PAGE 2
PRIOR TO INSTALLATION
Step 1: EXHAUST-AIR MODE
DExhaust air should neither be directed into a smoke or
exhaust flue that iscurrently used for other purposes, not
into a shaft that is used for ventilating rooms in which
stoves or fireplaces are also located.
Exhaust air may be discharged in accordance with
official and statutory regulations only (e.g. national
building regulations).
Local authority regulations must be observed when
discharging air into smoke or exhaust flues that are not
otherwise in use.
DWhen the extractor hood is operated in exhaust-air
mode simultaneously with a different burner which
also makes use of the same chimney (such as gas, oil
or coal-fired heaters, continuous-flow heaters, hot-water
boilers) care must be taken to ensure that there is an
adequate supply of fresh air which will be needed by
the burner for combustion.
Safe operation is possible provided that the underpressure
in the room where the burner is installed does not exceed
4 Pa (0.04 mbar).
This can be achieved if combustion air can flow through
non-lockable openings, e.g. in doors, windows and via the
air-intake/exhaust-air wall box or by other technical
measures, such as reciprocal interlocking, etc.
If the air intake is inadequate, there is a risk of
poisoning from combustion gases which are drawn
back into the room.
An air-intake/exhaust-air wall box by itself is no guarantee
that the limiting value will not be exceeded.
Note: When assessing the overall requirement, the
combined ventilation system for the entire household must
be taken into consideration. This rule does not apply to
the use of cooking appliances, such as hobs and ovens.
When attaching the outer wall fan, ensure that it is
accessible for maintenance and repairs.
The plug-and-socket connections of the electric
cables must be located inside the building, according to
local codes.
Do not reduce the 10" diameter of the pipes
connected to the extractor hood except when used with
downdraft systems.
DO NOT install the blower
– outdoors
– in an environment with dripping water
– near inflammable materials
– in rooms which may contain gas or other fuels.
PRIOR TO INSTALLATION
Step 2: PREPARING THE WALL
KThe wall must be flat and perpendicular.
KEnsure that the wall is capable of providing a firm hold
for mounting screws and plugs.
Weight: 17.8 kg / 39 lbs
We reserve the right to construction changes within the
context of technical development.
TECHNICAL INFORMATION
Electrical Requirements: 120 V Z60 Hz, max. 5.7 A
Duct Size: 10"
Product Dimensions: 14 3/8" x 19" x 12 1/8"
(Height x Width x Depth)

PAGE 3
INSTALLATION

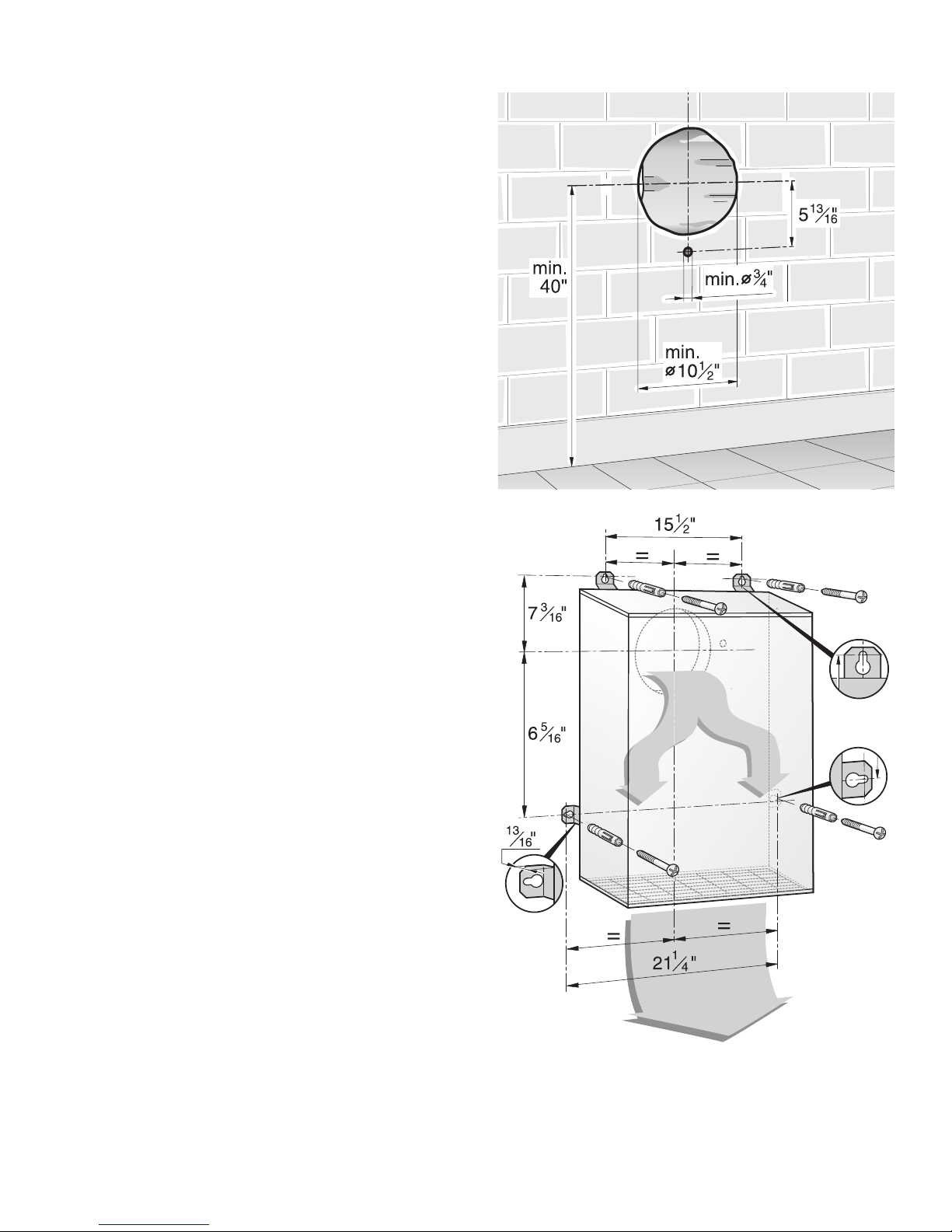

1. Hold the fan on the wall.
Note the direction of the air conduction.
2. Mark the 4 mounting boreholes.
At least one screw must be installed through a stud.
The wall plugs must be suitable for the brickwork.
Air outlet downwards.
3. Wall break:
Mark and drill a guide hole and a seperate hole for
electrical conduit.
4. Drill the 4 x 1/4” lmounting boreholes.
Insert wall plugs and screw the fan to the wall.
5. Connect the pipe from the fan to the extractor hood and
feed to the outside.

PAGE 4
6. Connect the fan to the extractor hood with an extension
cable if required.
Use the added connector.
Use the wire diagram for connecting.
The additional cover on the plug must always be
attached and closed for safety reasons.
Unused wires must be isolated, capped with wire
nuts and stored in a safe position.
Note: The unit must be qualified sealed to the wall, e.g.
screws, pipe connection, wall break, etc.
Note: The unit can also be installed on roof in
combination with an additional accessory. Ask your retailer
or customer service. Tel. no: 800-735-4328

PAGE 5

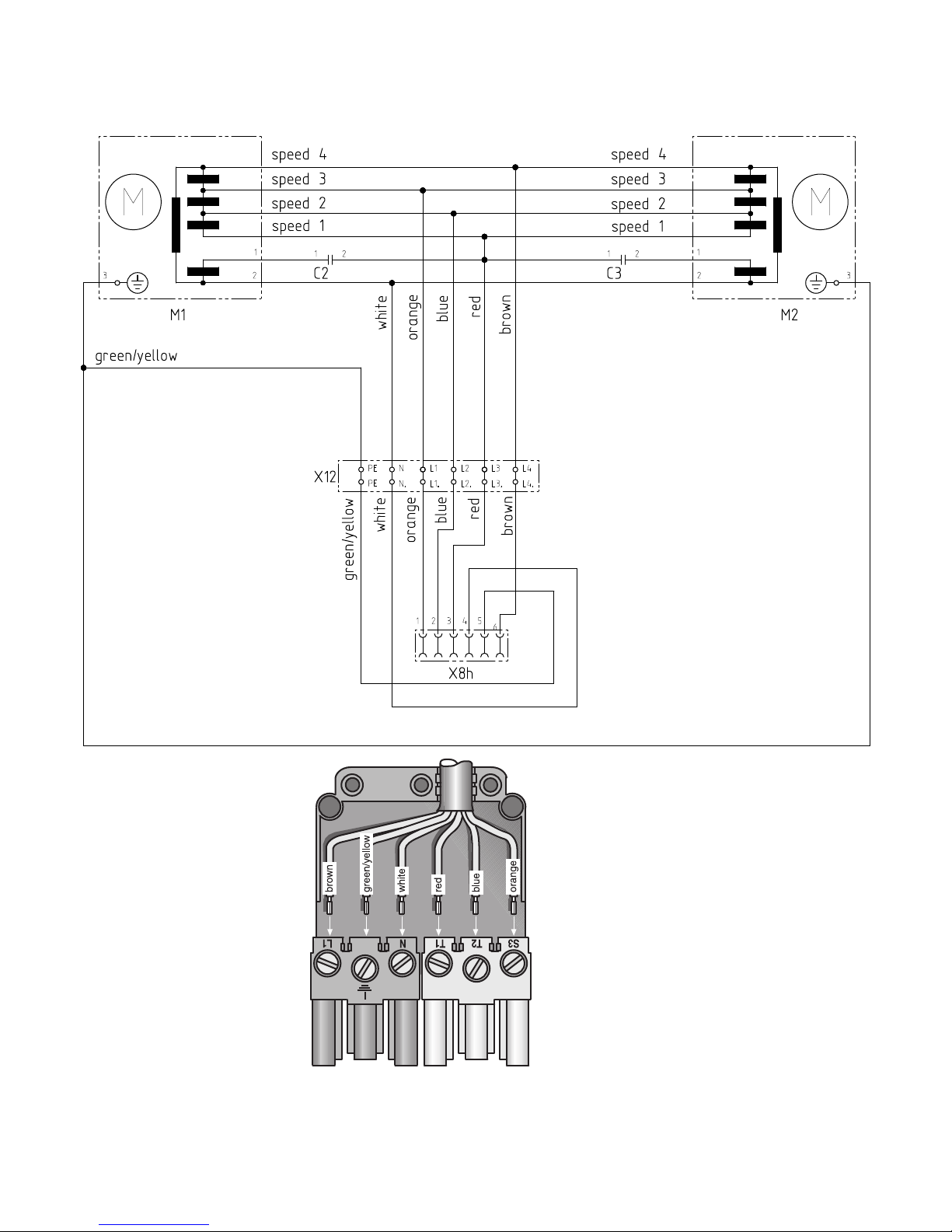

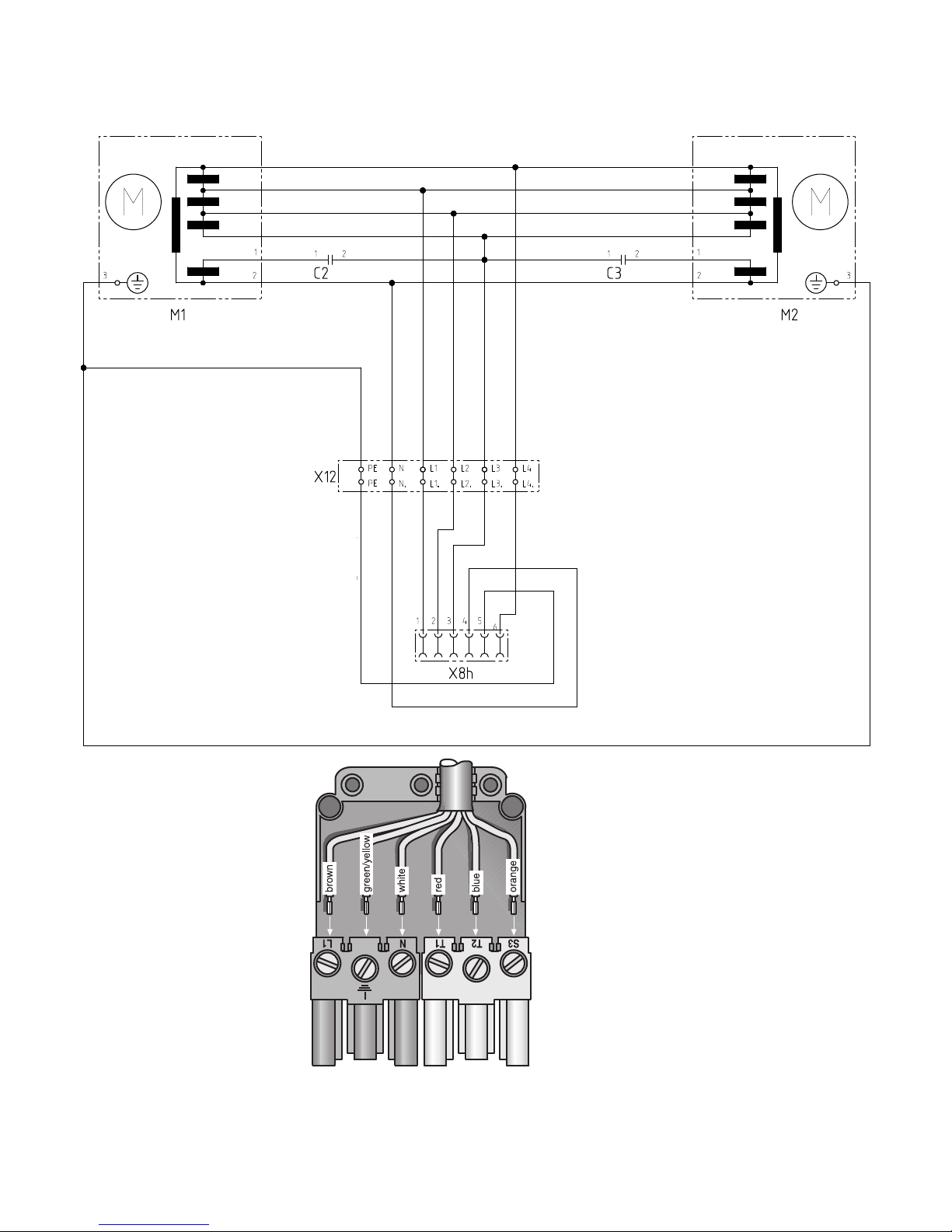

WIRE DIAGRAMM
speed 1 (red)
speed 2 (blue)
speed 3 (orange)
speed 4 (brown)
N (white)
PE (green/yellow)
NOTE: If using a three speed hood, connect
speed 1 (red) , speed 2 (blue) and speed 4
(brown). Cap off speed 3 (orange).

PAGE 6

PAGE 1
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS.
Cet appareil est conforme aux règlements de sécurité
pertinents.
Les réparations doivent uniquement être effectuées par
des spécialistes qualifiés.
Les réparations mal exécutées peuvent engendrer des
risques significatifs pour l'utilisateur.
Votre nouvel appareil a été protégé par un embal-
lage destiné au transport. Aucun des matériaux
d'emballage n'est susceptible d'entraîner une
pollution de l'environnement et tous peuvent être
recyclés pour un usage ultérieur. Veuillez contri-
buer à protéger l'environnement et mettre les
matériaux d'emballage au rebut dans le respect
de l'environnement.
Vous pouvez obtenir des informations sur la meil-
leure façon de mettre au rebut les vieux appareils
électroménagers et matériaux d'emballage auprès
de votre revendeur ou du conseil municipal local.
Vérifiez si ce ventilateur peut être monté en asso-
ciation avec la hotte aspirante.
AVERTISSEMENT DE SÉCURITÉ : Avant de
procéder à la réparation ou au nettoyage de l'ap-
pareil, coupez l'alimentation électrique au niveau
du tableau de distribution et verrouiller le dispositif
de sectionnement pour empêcher un rétablisse-
ment accidentel de l'alimentation.
Lorsque le dispositif de sectionnement ne peut
pas être verrouillé, apposez une étiquette sur le
panneau de service pour indiquer que l'alimenta-
tion a été coupée pour raison d'entretien.
AVERTISSEMENT – POUR RÉDUIRE LE
RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE
OU DE PRÉJUDICE PHYSIQUE, RESPECTEZ
LES CONSIGNES SUIVANTES :
A. Tout travail d'installation ou câblage électrique
doit être réalisé par une ou des personnes quali-
fiées, conformément à tous les codes et normes
applicables, y compris ceux relatifs à la construc-
tion résistante au feu.
B. Une circulation d'air efficace est requise afin d'as-
surer la combustion et l'évacuation complète des
gaz par le tuyau d'évacuation (cheminée) des
équipements à combustible pour prévenir les
retours d'air. Suivez les normes et mesures de
sécurité des fabricants d'appareils de chauffage
publiées par la « National Fire Protection
Association » (NFPA), la « American Society for
Heating, Refrigeration and Air Conditioning
Engineers » (ASHRAE), et les autorités du code
local.
C. Lorsque vous percez les murs et plafonds, évitez
d'endommager les fils électriques et les autres
canalisations de services publics non visibles.
D. Pour obtenir une bonne évacuation de l'air, veillez
à ce que l'air soit acheminé vers l'extérieur. Ne
pas évacuer l'air dans des espaces enfermés par
des murs, ou dans un plafond, un grenier, un vide
sanitaire ou un garage.
AVERTISSEMENT : afin de réduire le risque d'in-
cendie, n'utiliser que des conduits en métal.
ATTENTION – Pour la ventilation générale seule-
ment. Ne pas utiliser l'appareil pour évacuer des
matières ou vapeurs dangereuses ou explosives.
Cet appareil doit être mis à la terre.
AVERTISSEMENT : Pour réduire le risque
d'incendie ou de choc électrique, ne pas utiliser
ce ventilateur avec un régulateur de vitesse
à semi-conducteurs.
Équipement requis
KPerceuse électrique et foret
KTournevis
KMaillet en caoutchouc
Équipement inclus
KBoulons d'ancrage (4)
KVis (4)
KInstruction d'installation
KConnecteur

PAGE 2
AVANT DE PROCÉDER À
L'INSTALLATION
Étape 1 : MODE D'ÉVACUATION DE L'AIR
DL'air vicié ne doit jamais être évacué vers un conduit
de cheminée ou d'évacuation en service pour d'autres rai-
sons, ni vers un conduit servant à l'aération de pièces
dans lesquelles se trouvent également des fourneaux ou
des cheminées.
L'air vicié doit être évacué conformément à la régle-
mentation officielle et légale seulement (p. ex. la régle-
mentation nationale du bâtiment).
Si l'air vicié doit être évacué par des conduits de chemi-
née ou d'évacuation qui ne sont pas en service, veuillez
respecter la réglementation des autorités locales.
DLorsque la hotte aspirante est utilisée en mode
d'évacuation de l'air simultanément avec un brûleur
différent utilisant également la même cheminée, (tels
les appareils de chauffage au gaz, au fuel ou au charbon,
les chauffe-eau instantanés ou les chaudières à eau
chaude), veillez impérativement à ce que l'apport d'air
frais soit suffisant pour assurer la combustion adéquate
du brûleur.
Un fonctionnement sans risque est possible si la sous-
pression dans la pièce où le brûleur est installé ne
dépasse pas 4 Pa (0,04 mbar).
On peut y parvient en acheminant l'air requis pour la com-
bustion à travers des ouvertures non obturables aménagés
par exemple dans les portes ou les fenêtres, et en asso-
ciation avec des ventouses d'admission/d'évacuation de
l'air fixées au mur ou grâce à d'autres mesures techniques
telles qu'un verrouillage réciproque.
Si l'admission d'air est mauvaise, il existe un risque
d'intoxication par les gaz dégagés lors de la combus-
tion qui sont réacheminés dans la pièce.
Une ventouse d'admission ou d'évacuation d'air fixée au
mur ne constitue pas à elle seule une garantie que la
valeur limite ne sera pas dépassée.
Remarque : lors de l'évaluation de l'exigence globale, tou-
jours tenir compte de l'ensemble des moyens d'aération
du logement. Cette règle ne s'applique pas à l'utilisation
d'appareils de cuisson, comme les tables de cuisson et
les cuisinières.
Lorsque vous montez un ventilateur de paroi externe,
veillez à ce qu'il soit accessible pour l'entretien et les
réparations.
Les connecteurs à contacts mâles et femelles des
câbles électriques doivent se trouver à l'intérieur du bâti-
ment conformément aux codes locaux.
Ne réduisez pas le diamètre (10") des conduits
raccordés à la hotte aspirante, sauf lorsque utilisés avec
des systèmes à tirage descendant.
N'INSTALLEZ PAS le ventilateur
– en plein air
– dans un environnement où de l’eau goutte
– près de matières inflammables
– dans des locaux pouvant contenir du gaz ou d’autres
–combustibles.
AVANT DE PROCÉDER À
L'INSTALLATION
Étape 2 : PRÉPARATION DU MUR
KLe mur doit être plat et perpendiculaire.
KVeillez à ce que le mur puisse supporter solidement les
vis et les prises nécessaires à l'installation.
Poids : 17.8 kg / 39 lbs
Nous nous réservons le droit d'apporter des modifications
à l'assemblage à la lumière de développements technolo-
giques.
INFORMATIONS TECHNIQUES
Spécifications électriques : 120 V ~ 60 Hz, max. 5.7 A
Taille des conduites / tubulures : 10"
Dimensions du produit : 14 3/8" x 19" x 12 1/8"
(hauteur x largeur x profondeur)

PAGE 3
INSTALLATION
1. Maintenez le ventilateur en place sur le mur.
Notez le sens de la conduction de l'air.
2. Marquez les 4 trous de fixation à percer.
Au moins une vis doit être installée dans un montant.
La prise murale doit convenir à la maçonnerie.
Sortie d'air vers le bas.
3. Ouverture dans le mur :
Marquez et percez un avant-trou et un trou séparé pour
le conduit électrique.
4. Percez les 4 trous de fixation de 1/4po. de diamètre.
Introduisez les prises murales et vissez le ventilateur
dans le mur.
5. Connectez la conduite venant du ventilateur à la hotte
aspirante et branchez-la vers l'extérieur.

PAGE 4
6. Connectez le ventilateur à la hotte aspirante à l'aide
d'un câble de prolongement si nécessaire. Utilisez le
connecteur supplémentaire. Pour effectuer les branche-
ments, se reporter au schéma de câblage.
Pour des raisons de sécurité, le couvercle de prise
supplémentaire doit toujours être fixé et fermé.
Les câbles non utilisés doivent être isolés, recou-
verts avec des capuchons de connexion et entreposés
dans une position non dangereuse.
Remarque : L'appareil doit posséder une barrière étanche
dans le mur, p. ex. les vis, les raccords de tuyauterie, l'ou-
verture murale, etc.
Remarque : L'appareil peut également être installé sur
le toit en association avec un accessoire supplémentaire.
Adressez-vous à votre détaillant ou au service client.
N° Tél. : [phone]

PAGE 5
SCHÉMA DE CÂBLAGE
vitesse 1 (rouge)
vitesse 2 (bleu)
vitesse 3 (orange)
vitesse 4 (marron)
N (blanc)
PE (vert/jaune)
vert/jaune
blanc
orange
bleu
rouge
marron
vert/jaune
blanc
orange
bleu
rouge
marron
vitesse 4
vitesse 3
vitesse 2
vitesse 1
vitesse 4
vitesse 3
vitesse 2
vitesse 1
NOTE : Si vous utilisez une hotte à trois
vitesses, raccordez la vitesse 1 (fil rouge), la
vitesse (fil bleu) et la vitesse 4 (fil marron).
Sectionnez le fil (orange) de la vitesse 3.

PAGE 6

PÁGINA 1
 INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES.
Este electrodoméstico cumple con las reglamentacio-
nes de seguridad correspondientes.
Las reparaciones deben ser realizadas por especialis-
tas calificados únicamente.
Las reparaciones realizadas incorrectamente pueden
dar lugar a serios peligros para el usuario.
Su nuevo electrodoméstico fue protegido durante
el transporte a su domicilio con material de emba-
laje. Ninguno de los materiales contamina el
medioambiente y todos se pueden reciclar para
volverse a usar. Ayude a proteger el medioambien-
te y deseche el embalaje de manera ecológica.
Puede obtener información sobre el mejor méto-
do para desechar los electrodomésticos viejos y
el embalaje consultando a su distribuidor o al
concejo municipal local.
Verifique si este ventilador puede combinarse con
la campana extractora.
ADVERTENCIA DE SEGURIDAD: Antes de repa-
rar o limpiar la unidad, apague el suministro eléc-
trico en el panel de servicio y trabe el medio de
desconexión del servicio para impedir que se
encienda el suministro eléctrico accidentalmente.
Cuando no se pueda trabar el medio de descone-
xión del servicio, coloque un letrero en el panel de
servicio que indique que se ha apagado el sumi-
nistro eléctrico para realizar el mantenimiento.
ADVERTENCIA – PARA REDUCIR EL RIESGO
DE INCENDIO, DESCARGA ELÉCTRICA O
LESIONES A PERSONAS, SIGA ESTAS INDI-
CACIONES:
A. El trabajo de instalación y el cableado eléctrico
deben ser realizados por persona(s) calificada(s)
de conformidad con todos los códigos y normas
aplicables, incluidos los de construcción con rela-
ción a incendios.
B. Se requiere aire suficiente para la correcta com-
bustión y extracción de los gases a través del
tubo de humo (chimenea) del equipo quemador
de combustible para prevenir el contratiro. Siga
las pautas del fabricante del equipo de calefac-
ción y las normas de seguridad, como las publi-
cadas por la Asociación Nacional de Protección
contra Incendios (National Fire Protection
Association, NFPA), la Sociedad Americana de
Ingenieros en Calefacción, Refrigeración y Aire
Acondicionado (American Society for Heating,
Refrigeration and Air Conditioning Engineers,
ASHRAE) y las autoridades de códigos locales.
C. Al cortar o perforar paredes o techos, tenga cui-
dado de no dañar el cableado eléctrico ni las ins-
talaciones ocultas de los demás servicios.
D. Para hacer que el aire salga al exterior correcta-
mente, asegúrese de que haya un conducto que
lo dirija hasta afuera. No dirija el aire de salida
hacia espacios dentro de paredes, techos, áticos,
huecos sanitarios o garajes.
ADVERTENCIA: Para reducir el riesgo de incen-
dio, sólo utilice conductos de metal.
PRECAUCIÓN – Solamente para uso general de
ventilación. No use la campana para extraer
materiales ni vapores peligrosos o explosivos.
Esta unidad debe estar conectada a tierra.
ADVERTENCIA: Para reducir el riesgo de incen-
dio o descarga eléctrica, no use el ventilador con
ningún dispositivo de control de velocidad de
estado sólido.
Equipo necesario
KTaladro y broca
KDestornillador
KMazo de hule
Equipo incluido
KAnclajes (4)
KTornillos (4)
KInstrucciones de instalación
KConector

PÁGINA 2
ANTES DE LA INSTALACIÓN
Paso 1: MODO DE AIRE DE SALIDA
DEl aire de salida no debe ser dirigido a un conducto de
humo ni de salida que actualmente se utilice para otros
fines, ni a un hueco que se utilice para ventilar habitacio-
nes en las cuales también se encuentran estufas o chime-
neas.
El aire de salida puede liberarse sólo respetando las
reglamentaciones oficiales y legales (p. ej., reglamen-
taciones nacionales sobre construcción).
Se deben cumplir las reglamentaciones de autoridades
locales al liberar el aire en conductos de humo o de salida
que no se utilicen para otros fines.
DCuando se utiliza la campana extractora en el modo
de aire de salida simultáneamente con una hornilla
diferente, que también utiliza la misma chimenea
(como calentadores a gas, aceite o carbón, calentadores
de flujo continuo, calentadores de agua), se debe asegu-
rar que haya un suministro de aire fresco suficiente,
que será necesario para la combustión en la hornilla.
La operación segura es posible siempre que la subpresión
de la habitación donde está instalada la hornilla no supere
los 4 Pa (0,04 mbar).
Esto es posible si el aire de combustión puede circular a
través de aberturas que no puedan trabarse, como ser
puertas y ventanas, y a través de cajas de entrada/salida
de aire en la pared, o mediante otras medidas técnicas,
como enclavamiento recíproco, etc.
Si la entrada de aire es insuficiente, existe un riesgo de
intoxicación con los gases de la combustión que vuel-
ven a ingresar a la habitación.
Una caja de entrada/salida de aire en la pared por sí sola
no garantiza que no se superará el valor límite.
Nota: Al evaluar el requisito total, se debe tener en cuenta
el sistema de ventilación combinado para todo el hogar.
Esta norma no se aplica al uso de electrodomésticos de
cocina, como parrillas y hornos.
Al colocar el ventilador para pared externa, asegúrese
de que esté en un lugar accesible para realizar el manteni-
miento y las reparaciones.
Las conexiones del enchufe y la toma de corriente de
los cables eléctricos deben estar ubicadas dentro del edi-
ficio, según los códigos locales.
No reducir el diámetro de 10” de las tuberías
conectadas a la campana extractora, a no ser que se use
combinada con un sistema de tiro descendente.
NO instalar el ventilador
– a la intemperie
– en ambientes donde gotee agua
– en la cercanía de de materiales inflamables
– en ambientes donde puede haber gas u otros
–combustibles.
ANTES DE LA INSTALACIÓN
Paso 2: PREPARACIÓN DE LA PARED
KLa pared debe ser plana y perpendicular.
KVerifique que la pared pueda sujetar firmemente los
tornillos y tacos de montaje.
Peso: 17.8 kg / 39 lbs
Nos reservamos el derecho de hacer modificaciones en la
construcción dentro del contexto del desarrollo técnico.
INFORMACIÓN TÉCNICA
Requisitos eléctricos: 120 V ~ 60 Hz, máx. 5.7 A
Tamaño de la tubería: 10"
Medidas del producto: 14 3/8" x 19" x 12 1/8"
(Altura x Anchura x Profundidad)

PÁGINA 3
INSTALACIÓN
1. Sostenga el ventilador en la pared.
Observe la dirección de la conducción del aire.
2. Marque los 4 agujeros de montaje.
Al menos un tornillo debe instalarse a través de un
pasador.
Los tacos deben ser aptos para mampostería.
La salida de aire debe ir hacia abajo.
3. Elementos para atravesar paredes:
Marque y perfore un agujero de guía y otro agujero para
el conducto eléctrico.
4. Perfore los 4 agujeros de montaje de l1/4 ”.
Introduzca los tacos y atornille el ventilador a la pared.
5. Conecte la tubería del ventilador a la campana extracto-
ra y pásela hacia el exterior.

PÁGINA 4
6. Conecte el ventilador a la campana extractora con un
cable de extensión, si fuera necesario.
Use el conector adicional.
Use el diagrama de cableado para realizar la conexión.
Por motivos de seguridad, la tapa adicional sobre el
enchufe siempre debe estar colocada y cerrada.
Los cables que no sean necesarios deben aislarse,
taparse con una tuerca para cable y almacenarse en
una posición segura.
Nota: La unidad debe estar sellada en la pared según
los requisitos, por ejemplo, con tornillos, conectores de
tuberías, elementos para atravesar paredes, etc.
Nota: La unidad también puede instalarse en el techo
junto con un accesorio adicional. Consulte a su vendedor
minorista o al centro de servicio al cliente.
N° de tel.: [phone]

PÁGINA 5
DIAGRAMA DE CABLEADO
velocidad 1 (rojo)
velocidad 2 (azul)
velocidad 3 (naranja)
velocidad 4 (marrón)
N (blanco)
PE (verde/amarillo)
verde/amarillo
blanco
naranja
azul
rojo
marrón
verde/amarillo
blanco
naranja
azul
rojo
marrón
velocidad 4
velocidad 3
velocidad 2
velocidad 1
velocidad 4
velocidad 3
velocidad 2
velocidad 1
NOTA: si se emplea la campana de tres
velocidades, conectar la velocidad 1 (rojo),
la velocidad 2 (azul) y la velocidad 4
(marrón), cortando la velocidad 3
(anaranjado).

   

       
       
   
9000 188 671
Printed in Germany 0710 Es.
