Thermador VTI1010W User manual

THERMADOR.COM
Ventilation Blower Motor
VTI1010W
Installation
INSTRUCTIONS

Page. 1
This THERMADOR®appliance is made by
BSH Home Appliances Corporation
1901 Main Street, Suite 600
Irvine, CA 92614
Questions?
1-800-735-4328
www.thermador.com
We look forward to hearing from you!
Table of
CONTENTS
Safety ...................................................................................... 2
Installation ..............................................................................4
Step 1: EXHAUST-AIR MODE ........................................4
Step 2: PREPARING THE WALL .....................................4
Step 3: INSTALLATION ..................................................5
Support, Accessories & Parts................................... back page
Safety
DEFINITIONS
WARNING
This indicates that death or serious injuries may occur as a
result of non-observance of this warning.
CAUTION
This indicates that minor or moderate injuries may occur as a
result of non-observance of this warning.
NOTICE: This indicates that damage to the appliance or
property may occur as a result of non-compliance with this
advisory.
Note: This alerts you to important information and/or tips.

Page. 2
Safety
IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
INSTALLER: Save these instructions for the local electrical
inspector’s use. Please leave these instructions with this
unit for the owner. Show the owner the location of the
circuit breaker or fuse. Mark it for easy reference.
OWNER: Please retain these instructions for future
reference.
Check if this blower is recommended by the manufacturer
to be installed with the hood.
WARNING
If the information in this manual is not followed
exactly, fire or shock may result causing property
damage or personal injury.
WARNING
To avoid electrical shock hazard, before installing,
switch power off at the service panel and lock the
panel to prevent the power from being switched on
accidentally.
CAUTION
FOR GENERAL VENTILATING USE ONLY. DO NOT
use to exhaust hazardous or explosive materials and
vapors.
WARNING
To reduce the risk of fire or electric shock, do not use
this blower with any solid-state speed control device.
WARNING
This appliance must be grounded. Improper
grounding can result in a risk of electric shock. Consult
a qualified electrician if the grounding instructions are
not completely understood, or if doubt as to whether
the appliance is properly grounded.
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
• Installation work and electrical wiring must be
done by qualified person(s) in accordance with all
applicable codes and standards, including fire-
rated construction.
• Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel burning equipment to prevent back drafting.
Follow the heating equipment manufacturer's
guideline and safety standards such as those
published by the National Fire Protection
Association (NFPA), and the American Society for
Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code
authorities.
•USE ONLY METAL DUCTWORK.
• To reduce risk of fire and to properly exhaust air,
be sure to duct air outside. DO NOT vent exhaust
air in spaces with walls or ceilings or into attics,
crawl spaces or garages.
• When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden
utilities.
State of California Proposition 65 Warning:
WARNING
This product can expose you to chemicals including
vinyl chloride, which is known to the State of California
to cause cancer and birth defects or other
reproductive harm. For more information go to
www.P65Warnings.ca.gov.

Page. 3
IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
WARNING
DO NOT repair or replace any part of the appliance
unless specifically recommended in the manuals.
Improper installation, service or maintenance can
cause injury or property damage. Refer to the
Installation Manual for guidance. All servicing should
be done by a qualified technician.
If required by the National Electrical Code (or Canadian
Electrical Code), this appliance must be installed on a
separate branch circuit.
WARNING
ELECTRICAL SHOCK HAZARD:
•DO NOT remove connections.
•DO NOT use an extension cord.
Remove all tape and packaging before using the
appliance. Destroy or recycle the packaging after
unpacking the appliance.
Never allow children to play with packaging material.

Page. 4
Installation
Step 1: EXHAUST-AIR MODE
Equipment Needed
• Drill and Bit
• Screwdriver
• Rubber Mallet
Equipment Included
• Anchors (4)
• Screws (4)
• Connector
WARNING
Turn off power circuit at service panel and lock out
panel before wiring this appliance. Allow the
appliance to cool after the power has been turned off
before servicing the appliance.
Exhaust air should not be directed into a smoke or exhaust
flue that is currently used for other purposes, nor into a
shaft that is used for ventilating rooms in which stoves or
fireplaces are also located.
Exhaust air must be discharged in accordance with official
and statutory regulations only (e.g. national building
regulations).
Local regulations must be observed when discharging air
into smoke or exhaust flues that are not otherwise in use.
When the extractor hood is operated in exhaust-air mode
simultaneously with a different burner which also makes
use of the same chimney (such as gas, oil or coal-fired
heaters, continuous-flow heaters, hot-water boilers), care
must be taken to ensure that there is an adequate supply
of fresh air, which will be needed by the burner for
combustion.
Safe operation is possible provided that the under-
pressure in the room where the burner is installed does
not exceed 4 Pa (0.04 mbar).
This can be achieved if combustion air can flow through
non-lockable openings, e.g. in doors, windows and via the
air-intake/exhaust-air wall box or by other technical
measures, such as reciprocal interlocking, etc.
If the air intake is inadequate, there is a risk of carbon
monoxide poisoning from combustion gases which are
drawn back into the room.
An air-intake/exhaust-air wall box by itself is no guarantee
that the limiting value will not be exceeded.
NOTE: When assessing the overall requirement, the
combined ventilation system for the entire household
must be taken into consideration. This rule does not apply
to the use of cooking appliances, such as ranges and
ovens.
IMPORTANT SAFETY INSTRUCTIONS
• Attach the inner wall blower inside the building
only, but not in living rooms.
• When attaching the inner wall blower, ensure that
it is accessible for maintenance and repairs.
• The plug-and-socket connections of the electric
cables must be located inside the building,
according to local code.
•DO NOT reduce the 10" (254 mm) diameter of
the pipes connected to the extractor hood except
when used with downdraft systems.
•DO NOT install the blower
–outdoors.
– in an environment with dripping water.
– near flammable materials.
– in rooms which may contain gas or other fuels.
Step 2: PREPARING THE WALL
• The wall must be flat and perpendicular.
• Ensure that the wall is capable of providing a firm hold
for mounting screws and anchors.
Weight: 39 lbs / 15.4 kg
Technical Information
Electrical Requirements: 120 V; 60 Hz, max. 5.7 A
Duct Size: 10" (254 mm)

Page. 5

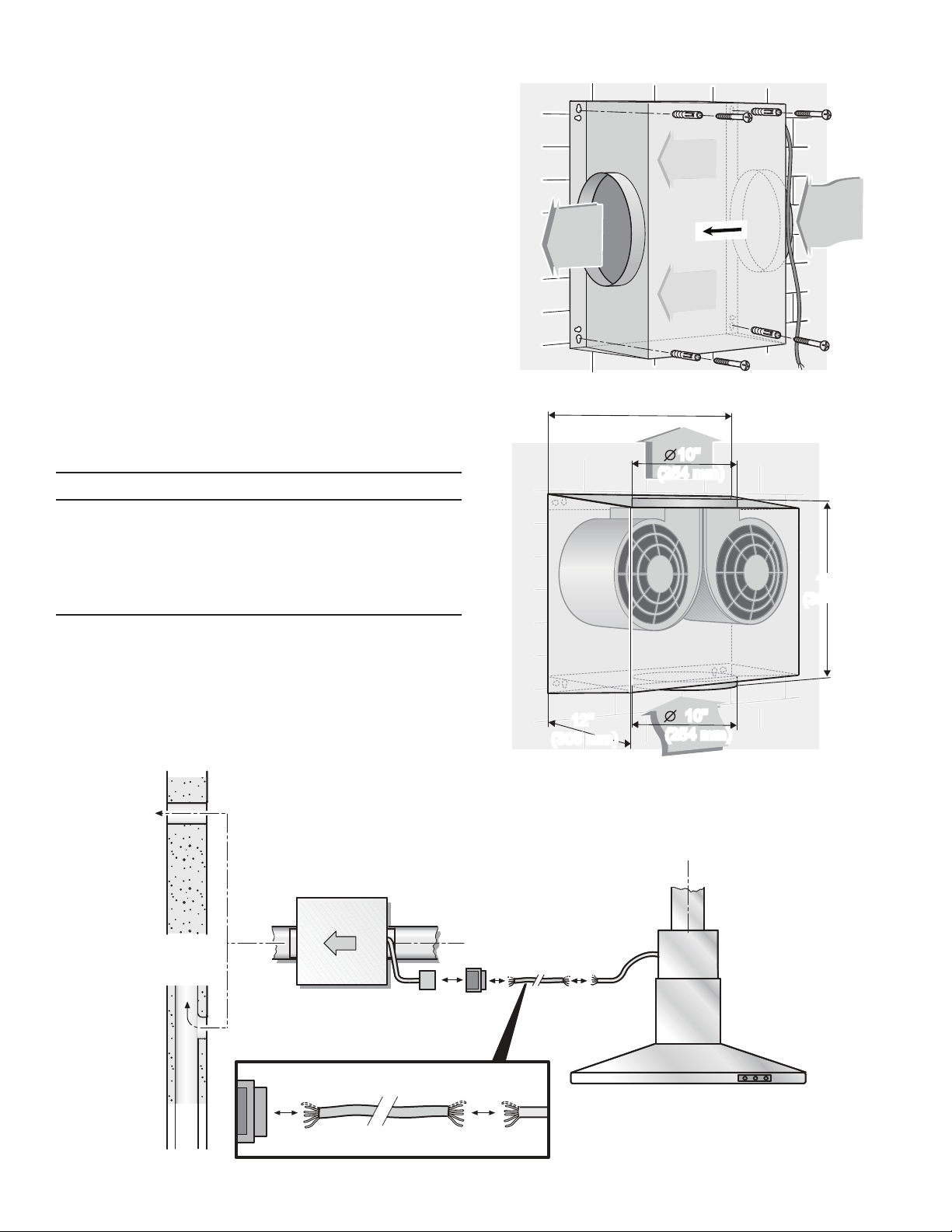

Step 3: INSTALLATION
1. Hold the blower on the wall.
Note the direction of the air conduction.
2. Mark the 4 mounting boreholes.
• At least one screw must be installed through a
stud.
• All hardware must be suitable for the wall’s
construction materials.
3. Drill the 4 x ¼'' (6.35 mm) Ø mounting boreholes.
Insert wall anchors and screw the blower to the wall.
4. Connect the ducting from the blower to the extractor
hood and feed to the outside.
5. Connect the blower to the extractor hood with an
extension cable, if required.
Use the added connector to hard-wire to the blower, if
required.
Use the wire diagram for connecting.
WARNING
•The additional cover on the plug must always be
attached and closed for safety reasons.
•Not needed wires must be isolated, capped with
wire nuts and stored in a safe position.
NOTE: Confirm that the blower is securely attached to the
wall and all connections are secure.
19⅛" (485 mm)19⅛" (485 mm)
15⅛"
(384 mm)
15⅛"
(384 mm)
10"
(254 mm)
10"
(254 mm)
10"
(254 mm)
10"
(254 mm)
12"
(305 mm)
12"
(305 mm)

Page. 6
Cet appareil électroménager de THERMADORTM
est fait par BSH Home Appliances LtD
6696 Financial Drive, Unit 3
Mississauga, ON L5N 7J6
Des questions?
1-800-735-4328
www.thermador.ca
Nous attendons de vos nouvelles!
Table des
MATIÈRES
Sécurité...................................................................................7
Installation............................................................................... 9
Étape 1 : MODE D'ÉVACUATION DE L'AIR...................9
Étape 2 : PRÉPARATION DU MUR ................................. 9
Étape 3 : INSTALLATION................................................10
Entretien, Pièces et Accessoires...............................page verso
Définitions de
SÉCURITÉ
AVERTISSEMENT
Ceci indique que le non respect de cet avertissement
peut entraîner des blessures graves, voire la mort.
ATTENTION
Ceci indique que le non respect de cet avertissement
peut entraîner des blessures légères ou modérées.
NOTICE : Ceci indique que la non-conformité à cet avis de
sécurité peut entraîner des dégâts à l'appareil ou à la propriété.
Note : Ceci vous avertit que d'importantes informations et/ou
conseils sont fournis.

Page. 7
Sécurité
CONSIGNES DE SÉCURITÉ IMPORTANTES
LISEZ ET CONSERVEZ CES INSTRUCTIONS
INSTALLATEUR : Conservez ces instructions pour
l’inspecteur de la société gazière de votre localité. Veuillez
laisser ces instructions d’installation avec l’appareil pour le
propriétaire. Montrez au propriétaire l’emplacement du
tableau de disjoncteurs ou de fusibles. Marquez-le pour
qu’il soit facile à identifier.
PROPRIÉTAIRE : Veuillez conserver ces instructions pour
consultation ultérieure.
Vérifiez si ce ventilateur peut être monté en association
avec la hotte aspirante.
AVERTISSEMENT
Si vous ne suivez pas rigoureusement les
renseignements fournis dans le présent manuel, un
incendie ou une décharge électrique pourrait causer
des dommages matériels ou des blessures
corporelles.
AVERTISSEMENT
Pour éviter tout risque de choc électrique, avant
d'installer, coupez le courant au panneau et verrouiller
le panneau pour empêcher l'activation accidentelle de
la puissance.
ATTENTION
POUR LA VENTILATION GÉNÉRALE SEULEMENT.
Ne pas utiliser l'appareil pour évacuer des matières ou
vapeurs dangereuses ou explosives.
AVERTISSEMENT
Pour réduire le risque d'incendie ou de choc
électrique, ne pas utiliser ce ventilateur avec un
régulateur de vitesse à semiconducteurs.
AVERTISSEMENT
Cet appareil électroménager doit être mis à la terre.
Une mise à la terre inadéquate peut entraîner un
risque d'électrocution. Consultez un électricien
qualifié si vous ne comprenez pas parfaitement les
instructions de mise à la terre ou si vous avez des
doutes concernant une mise à la terre appropriée.
AVERTISSEMENT
POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC
ÉLECTRIQUE OU DE PRÉJUDICE PHYSIQUE,
RESPECTEZ LES CONSIGNES SUIVANTES :
• Tout travail d'installation ou câblage électrique
doit être réalisé par une ou des personnes
qualifiées, conformément à tous les codes et
normes applicables, y compris ceux relatifs à la
construction résistante au feu.
• Une circulation d'air efficace est requise afin
d'assurer la combustion et l'évacuation complète
des gaz par le tuyau d'évacuation (cheminée) des
équipements à combustible pour prévenir les
retours d'air. Suivez les normes et mesures de
sécurité des fabricants d'appareils de chauffage
publiées par la « National Fire Protection
Association » (NFPA), la « American Society for
Heating, Refrigeration and Air Conditioning
Engineers » (ASHRAE), et les autorités du code
local.
• Lorsque vous percez les murs et plafonds, évitez
d'endommager les fils électriques et les autres
canalisations de services publics non visibles.
• Pour obtenir une bonne évacuation de l'air, veillez
à ce que l'air soit acheminé vers l'extérieur. Ne
pas évacuer l'air dans des espaces enfermés par
des murs, ou dans un plafond, un grenier, un vide
sanitaire ou un garage.

Page. 8
CONSIGNES DE SÉCURITÉ IMPORTANTES
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Disposition de la Proposition 65 de l'État de la
Californie
ADVERTENCIA
Ce produit vous exposez à des produits chimiques,
comme du chlorure de vinyle, reconnus par l’État de la
Californie comme causant le cancer, des
malformations congénitales ou d’autres effets nocifs
sur la reproduction. Pour de plus amples
renseignements, consulter
www.P65Warnings.ca.gov.
AVERTISSEMENT
Ne réparez et ne remplacez aucune pièce de
l’appareil à moins que cela ne soit expressément
recommandé dans le présent manuel. L'installation, la
réparation ou l'entretien inadéquat de cet appareil
peut causer des blessures corporelles ou des
dommages matériels. Consultez le présent manuel
pour obtenir des conseils. Tous les autres travaux
d’entretien doivent être effectués par un technicien
qualifié.
Si le Code national de l’électricité (ou le code canadien de
l’électricité) l’exige, cet appareil doit être installé sur un
circuit de dérivation séparé.
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
• NE PAS retirer les connexions.
• N’utilisez pas une rallonge électrique.
Retirer tout le ruban et l'emballage avant d'utiliser
l'appareil. Détruire ou recycler l'emballage après avoir
déballé l'appareil.
Ne jamais laisser les enfants jouer avec le matériel
d'emballage.

Page. 9
Installation
Étape 1 :
MODE
D'ÉVACUATION DE L'AIR
Équipement requis
• Perceuse électrique et foret
• Tournevis
• Maillet en caoutchouc
Équipement inclus
• Boulons d'ancrage (4)
• Vis (4)
• Connecteur
MISE EN GARDE
Coupez l’alimentation du disjoncteur et verrouillez le
panneau avant de procéder au câblage de cet
appareil. Avant de procéder à l’entretien de l’appareil,
laissez-lui le temps de refroidir une fois que vous avez
coupé l’alimentation électrique.
L'air vicié ne doit jamais être évacué vers un conduit de
cheminée ou d'évacuation en service pour d'autres
raisons, ni vers un conduit servant à l'aération de pièces
dans lesquelles se trouvent également des fourneaux ou
des cheminées.
L'air vicié doit être évacué conformément à la
réglementation officielle et légale seulement (p. ex. la
réglementation nationale du bâtiment).
Si l'air vicié doit être évacué par des conduits de cheminée
ou d'évacuation qui ne sont pas en service, veuillez
respecter la réglementation des autorités locales.
Lorsque la hotte aspirante est utilisée en mode
d'évacuation de l'air simultanément avec un brûleur
différent utilisant également la même cheminée, (tels les
appareils de chauffage au gaz, au fuel ou au charbon, les
chauffe-eau instantanés ou les chaudières à eau chaude),
veillez impérativement à ce que l'apport d'air frais soit
suffisant pour assurer la combustion adéquate du brûleur.
Un fonctionnement sans risque est possible si la sous-
pression dans la pièce où le brûleur est installé ne dépasse
pas 4 Pa (0,04 mbar).
On peut y parvient en acheminant l'air requis pour la
combustion à travers des ouvertures non obturables
aménagées par exemple dans les portes ou les fenêtres,
et en association avec des ventouses d'admission/
d'évacuation de l'air fixées au mur ou grâce à d'autres
mesures techniques telles qu'un verrouillage réciproque.
Si l'admission d'air est mauvaise, il existe un risque
d'intoxication par les gaz dégagés lors de la combustion
qui sont réacheminés dans la pièce.
Une ventouse d'admission ou d'évacuation d'air fixée au
mur ne constitue pas à elle seule une garantie que la
valeur limite ne sera pas dépassée.
REMARQUE : lors de l'évaluation de l'exigence globale,
toujours tenir compte de l'ensemble des moyens
d'aération du logement. Cette règle ne s'applique pas à
l'utilisation d'appareils de cuisson, comme les tables de
cuisson et les cuisinières.
CONSIGNES DE SÉCURITÉ IMPORTANTES
• Installez le ventilateur de paroi interne
uniquement à l'intérieur du bâtiment, sauf dans
les salles de séjour.
• Lorsque vous montez un ventilateur de paroi
interne, veillez à ce qu'il soit accessible pour
l'entretien et les réparations.
• Les connecteurs à contacts mâles et femelles des
câbles électriques doivent se trouver à l'intérieur
du bâtiment conformément au code local.
• Ne réduisez pas le diamètre 10 po. (254 mm) des
conduits raccordés à la hotte aspirante, sauf
lorsque utilisés avec des systèmes à tirage
descendant.
• N'INSTALLEZ PAS le ventilateur
–en plein air.
– dans un environnement où de l’eau goutte.
– près de matières inflammables.
– dans des locaux pouvant contenir du gaz ou
d’autres combustibles.
Étape 2 : PRÉPARATION DU
MUR
• Le mur doit être plat et perpendiculaire.
• Veillez à ce que le mur puisse supporter solidement
les vis et les prises nécessaires à l'installation.
Poids : 15.4 kg / 39 lbs
Informations Techniques
Spécifications électriques : 120 V ~ 60 Hz, max. 5.7 A
Taille des conduites / tubulures : 10 po. (254 mm)

Page. 10
Étape 3 : INSTALLATION
1. Maintenez le ventilateur en place sur le mur.
Notez le sens de la conduction de l'air.
2. Marquez les 4 trous de fixation à percer.
• Au moins une vis doit être installée dans un
montant.
• La prise murale doit convenir à la maçonnerie.
3. Percez les 4 trous de fixation de 4 x ¼ po. (6,35 mm)
Ø de diamètre Introduisez les prises murales et vissez
le ventilateur dans le mur.
4. Connectez la conduite venant du ventilateur à la hotte
aspirante et branchez-la vers l'extérieur.
5. Connectez le ventilateur à la hotte aspirante à l'aide
d'un câble de prolongement si nécessaire.
Utilisez le connecteur pour procéder au câblage du
ventilateur, s'il le faut.
Pour effectuer les branchements, se reporter au
schéma de câblage.
AVERTISSEMENT
•Pour des raisons de sécurité, le couvercle de prise
supplémentaire doit toujours être fixé et fermé.
•Les câbles non utilisés doivent être isolés,
recouverts avec des capuchons de connexion et
entreposés dans une position non dangereuse.
REMARQUE: Assurez-vous que le ventilateur est
solidement fixé au mur et que toutes les connexions sont
sûres.
19⅛" (485 mm)19⅛" (485 mm)
15⅛"
(384 mm)
15⅛"
(384 mm)
10"
(254 mm)
10"
(254 mm)
10"
(254 mm)
10"
(254 mm)
12"
(305 mm)
12"
(305 mm)

Página. 11
Este electrodoméstico de THERMADOR®
está hecho por BSH Home Appliances Corporation
1901 Main Street, Suite 600
Irvine, CA 92614
¿Preguntas?
1-800-735-4328
www.thermador.com
¡Esperamos oír de usted!
Índice de
MATERIAS
Seguridad ..............................................................................12
Instalación ..............................................................................14
Paso 1: MODO DE AIRE DE SALIDA .......................... 14
Paso 2: PREPARACIÓN DE LA PARED .......................14
Paso 3: INSTALACIÓN ................................................15
Servicio, Piezas y Accesorios ............................... contraportada
Definiciones de
SEGURIDAD
ADVERTENCIA
Esto indica que se pueden producir lesiones graves o la
muerte si no se cumple con esta advertencia.
PRECAUCIÓN
Esto indica que pueden producirse lesiones leves o
moderadas si no se cumple con esta advertencia.
NOTA: Esto indica que puede producirse un daño al
electrodoméstico o a la propiedad como resultado de la falta de
cumplimiento de este aviso.
Nota: Esto lo alerta sobre información y/o consejos importantes.

Página. 12
Seguridad
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
LEA Y GUARDE ESTAS INSTRUCCIONES
INSTALADOR: Guarde estas instrucciones para el
inspector de la empresa proveedora de gas de su
localidad. Deje esas instrucciones de instalación junto con
el aparato para el propietario. Muestre al propietario la
ubicación del disyuntor o del fusible. Márquela para
recordarla más fácilmente.
PROPIETARIO: Guarde estas instrucciones para futuras
referencias.
Verifique si este ventilador puede combinarse con la
campana extractora.
ADVERTENCIA
El hecho de no seguir atentamente las instrucciones
de este manual puede provocar un incendio o una
descarga eléctrica que puede causar daños a la
propiedad o lesiones a personas.
ADVERTENCIA
Para reducir el riesgo de descarga eléctrica, trabe el
panel de servicio para impedir que se ENCIENDA
accidentalmente la alimentación eléctrica.
PRECAUCIÓN
SOLAMENTE PARA USO GENERAL DE
VENTILACIÓN. No use la campana para extraer
materiales ni vapores peligrosos o explosivos.
ADVERTENCIA
Para reducir el riesgo de incendio o descarga
eléctrica, no use el ventilador con ningún dispositivo
de control de velocidad de estado sólido.
ADVERTENCIA
Este electrodoméstico debe estar conectado a tierra
física. La conexión incorrecta a tierra puede causar
una descarga eléctrica. Consulte a un electricista
calificado si no comprende la totalidad de las
instrucciones de conexión a tierra o si tiene alguna
duda respecto de si el aparato está correctamente
conectado a tierra.
ADVERTENCIA
Para reducir el riesgo de incendio, descarga
eléctrica o lesiones a personas, siga estas
indicaciones:
• El trabajo de instalación y el cableado eléctrico
deben ser realizados por persona(s) calificada(s)
de conformidad con todos los códigos y normas
aplicables, incluidos los de construcción con
relación a incendios.
• Se requiere aire suficiente para la correcta
combustión y extracción de los gases a través del
tubo de humo (chimenea) del equipo quemador
de combustible para prevenir el contratiro. Siga
las pautas del fabricante del equipo de
calefacción y las normas de seguridad, como las
publicadas por la Asociación Nacional de
Protección contra Incendios (National Fire
Protection Association, NFPA), la Sociedad
Americana de Ingenieros en Calefacción,
Refrigeración y Aire Acondicionado (American
Society for Heating, Refrigeration and Air
Conditioning Engineers, ASHRAE) y las
autoridades de códigos locales.
• Al cortar o perforar paredes o techos, tenga
cuidado de no dañar el cableado eléctrico ni las
instalaciones ocultas de los demás servicios.
• Para hacer que el aire salga al exterior correcta
mente, asegúrese de que haya un conducto que
lo dirija hasta afuera. No dirija el aire de salida
hacia espacios dentro de paredes, techos, áticos,
huecos sanitarios o garajes.
Disposición de la Propuesta 65 del Estado de
California:
ADVERTENCIA
Este producto puede exponer le a sustancias
químicas, incluyendo cloruro de vinilo, que el estado
de California sabe que provocan cáncer, defectos
congénitos u otro daño reproductivo. Para obtener
más información, ir a la página web:
www.P65Warnings.ca.gov.

Página. 13
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
LEA Y GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA
No repare ni reemplace ninguna pieza del aparato a
menos que el presente manual lo recomiende
expresamente. La instalación, reparación y el
mantenimiento incorrectos del aparato pueden causar
lesiones a personas, daños a la propiedad, o anular la
garantía del producto. Consulte este manual para
obtener consejos. Un técnico cualificado debe llevar a
cabo todos los demás trabajos de mantenimiento.
Si lo exige el Código nacional de la electricidad (o el
Código canadiense de la electricidad, este aparato se
debe instalar en un circuito de derivación separado.
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA
• No retire las conexiones.
• No use un alargador eléctrico.
Retire toda la cinta y el embalaje antes de usar el aparato.
Destruir o reciclar el embalaje después de desembalar el
aparato.
Nunca deje que los niños jueguen con el material de
embalaje.

Página. 14
Instalación
Paso 1: MODO DE
AIRE DE
SALIDA
Equipo necesario
• Taladro y broca
• Destornillador
• Mazo de hule
Equipo incluido
• Anclajes (4)
• Tornillos (4)
• Conector
ADVERTENCIA
Corte la alimentación eléctrica y bloquee el panel del
disyuntor antes de instalar el cableado de este
aparato. Antes de proceder al mantenimiento del
aparato, déjelo enfriar una vez haya cortado la
alimentación.
El aire de salida no debe ser dirigido a un conducto de
humo ni de salida que actualmente se utilice para otros
fines, ni a un hueco que se utilice para ventilar
habitaciones en las cuales también se encuentran estufas
o chimeneas.
El aire de salida puede liberarse sólo respetando las
reglamentaciones oficiales y legales (p. ej.,
reglamentaciones nacionales sobre construcción).
Se deben cumplir las reglamentaciones de autoridades
locales al liberar el aire en conductos de humo o de salida
que no se utilicen para otros fines.
Cuando se utiliza la campana extractora en el modo de
aire de salida simultáneamente con una hornilla diferente,
que también utiliza la chimenea (como calentadores a gas,
aceite o carbón, calentadores de flujo continuo,
calentadores de agua), se debe asegurar que haya un
suministro de aire fresco suficiente, que será necesario
para la combustión en la hornilla.
La operación segura es posible siempre que la subpresión
de la habitación donde está instalada la hornilla no supere
los 4 Pa (0,04 mbar).
Esto es posible si el aire de combustión puede circular a
través de aberturas que no puedan trabarse, como ser
puertas y ventanas, y a través de cajas de entrada/salida
de aire en la pared, o mediante otras medidas técnicas,
como enclavamiento recíproco, etc.
Si la entrada de aire es insuficiente, existe un riesgo de
intoxicación con los gases de la combustión que vuelven a
ingresar a la habitación.
Una caja de entrada/salida de aire en la pared por sí sola
no garantiza que no se superará el valor límite.
NOTA: Al evaluar el requisito total, se debe tener en
cuenta el sistema de ventilación combinado para todo el
hogar. Esta norma no se aplica al uso de
electrodomésticos de cocina, como parrillas y hornos.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
• Coloque el ventilador para pared interna
únicamente dentro del edificio, pero no en salas
de estar.
• Al colocar el ventilador para pared interna,
asegúrese de que esté en un lugar accesible para
realizar el mantenimiento y las reparaciones.
• Las conexiones del enchufe y la toma de corriente
de los cables eléctricos deben estar ubicadas
dentro del edificio, según el código local.
• No reducir el diámetro de 10 pulg. (254 mm) de
las tuberías conectadas a la campana extractora, a
no ser que se use combinada con un sistema de
tiro descendente.
• NO instalar el ventilador
–a la intemperie.
– en ambientes donde gotee agua.
– en la cercanía de materiales inflamables.
– en ambientes donde puede haber gas u otros
combustibles.
Paso 2: PREPARACIÓN DE LA
PARED
• La pared debe ser plana y perpendicular.
• Verifique que la pared pueda sujetar firmemente los
tornillos y tacos de montaje.
Peso: 15.4 kg / 39 lbs
Información Técnica
Requisitos eléctricos: 120 V ~ 60 Hz, máx. 5.7 A
Tamaño de la tubería: 10 pulg. (254 mm)

Página. 15
Paso 3: INSTALACIÓN
1. Sostenga el ventilador en la pared.
Observe la dirección de la conducción del aire.
2. Marque los 4 agujeros de montaje.
• Al menos un tornillo debe instalarse a través de un
pasador.
• Los tacos deben ser aptos para mampostería.
3. Perfore los 4 agujeros de montaje de ¼ pulg. (6,35 mm)
Ø .
4. Introduzca los tacos y atornille el ventilador a la pared.
5. Conecte la tubería del ventilador a la campana
extractora y pásela hacia el exterior.
6. Conecte el ventilador a la campana extractora con un
cable de extensión, si fuera necesario.
Utilice el conector para conectar el ventilador, si es
necesario.
Use el diagrama de cableado para realizar la conexión.
ADVERTENCIA
•Por motivos de
seguridad, la tapa adicional sobre el
enchufe siempre debe estar colocada y cerrada.
•Los
cables que no sean necesarios deben aislarse,
taparse con una tuerca para cable y almacenarse en
una posición segura.
NOTA: Asegúrese de que el ventilador esté bien fijado a
la pared y que todas las conexiones sean seguras.
19⅛" (485 mm)19⅛" (485 mm)
15⅛"
(384 mm)
15⅛"
(384 mm)
10"
(254 mm)
10"
(254 mm)
10"
(254 mm)
10"
(254 mm)
12"
(305 mm)
12"
(305 mm)

1901 MAIN STREET, SUITE 600, IRVINE, CA 92614 // 800-735-4328 // WWW.THERMADOR.COM
© 2018 BSH Home Appliances Corporation
9001315677
Support
Thank you for being a Thermador
customer!
Thermador is dedicated to
supporting you and your appliance
so you have many years of creative
cooking. Please don't hesitate to
contact us if you have any questions.
We're happy to help you with
cleaning and care instructions,
cooking tips, accessories,
troubleshooting, and more.
USA:
1-800-735-4328
thermador.com/customer-care
Canada:
1-800-735-4328
thermador.ca/support
Accessories and Parts
Filters, Thermador cleaners,
teppanyaki pans, griddles,
replacement parts, and more can be
purchased in our online accessories
store.
USA:
store.thermador.com/us
Canada:
Filters, parts and accessories can be
purchased through our distributors.
Marcone: 1-800-287-1627
Reliable Parts: 1-800-663-6060
Soutien
Merci d'être un client Thermador!
Thermador s'engage à offrir tout le
tout le support dont vous et votre
appareil avez besoin afin que vous
puissiez en profiter pleinement.
N'hésitez pas à communiquer avec
nous pour toute question. Nous
serons heureux de vous aider avec
des directives concernant le
nettoyage et les soins, des conseils
de cuisson, des accessoires, le
dépannage et plus encore.
É.-U. :
1-800-735-4328
thermador.com/customer-care
Canada :
1-800-735-4328
thermador.ca/support
Accessoires et Pièces
Vous trouverez dans notre magasin
d'accessoires en ligne des filtres, des
produits nettoyants Thermador, des
poêles teppanyaki, des plaques à
frire, des pièces de rechange et plus
encore.
É.-U. :
store.thermador.com/us
Canada :
Les filtres, pièces et accessoires
peuvent être achetés auprès de nos
distributeurs.
Marcone: 1-800-287-1627
Reliable Parts: 1-800-663-6060
Soporte
¡Gracias por ser un cliente
Thermador!
Thermador se dedica a apoyarlo a
usted y a su aparato para que tenga
muchos años para cocinar
creativamente. No dude en
contactarnos si tuviera preguntas.
Nos encantará ayudarlo con las
instrucciones de limpieza y cuidado,
consejos para cocinar, accesorios,
solución de problemas y más.
EEUU:
1-800-735-4328
thermador.com/customer-care
Canadá:
1-800-735-4328
thermador.ca/support
Accesorios y Piezas
Los filtros, limpiadores Thermador,
sartenes de teppanyaki, planchas,
piezas de refacción y más se pueden
comprar en nuestra tienda de
accesorios en línea.
EEUU:
store.thermador.com/us
Canadá:
Los filtros, piezas y accesorios se
pueden comprar a través de nuestros
distribuidores.
Marcone: 1-800-287-1627
Reliable Parts: 1-800-663-6060
