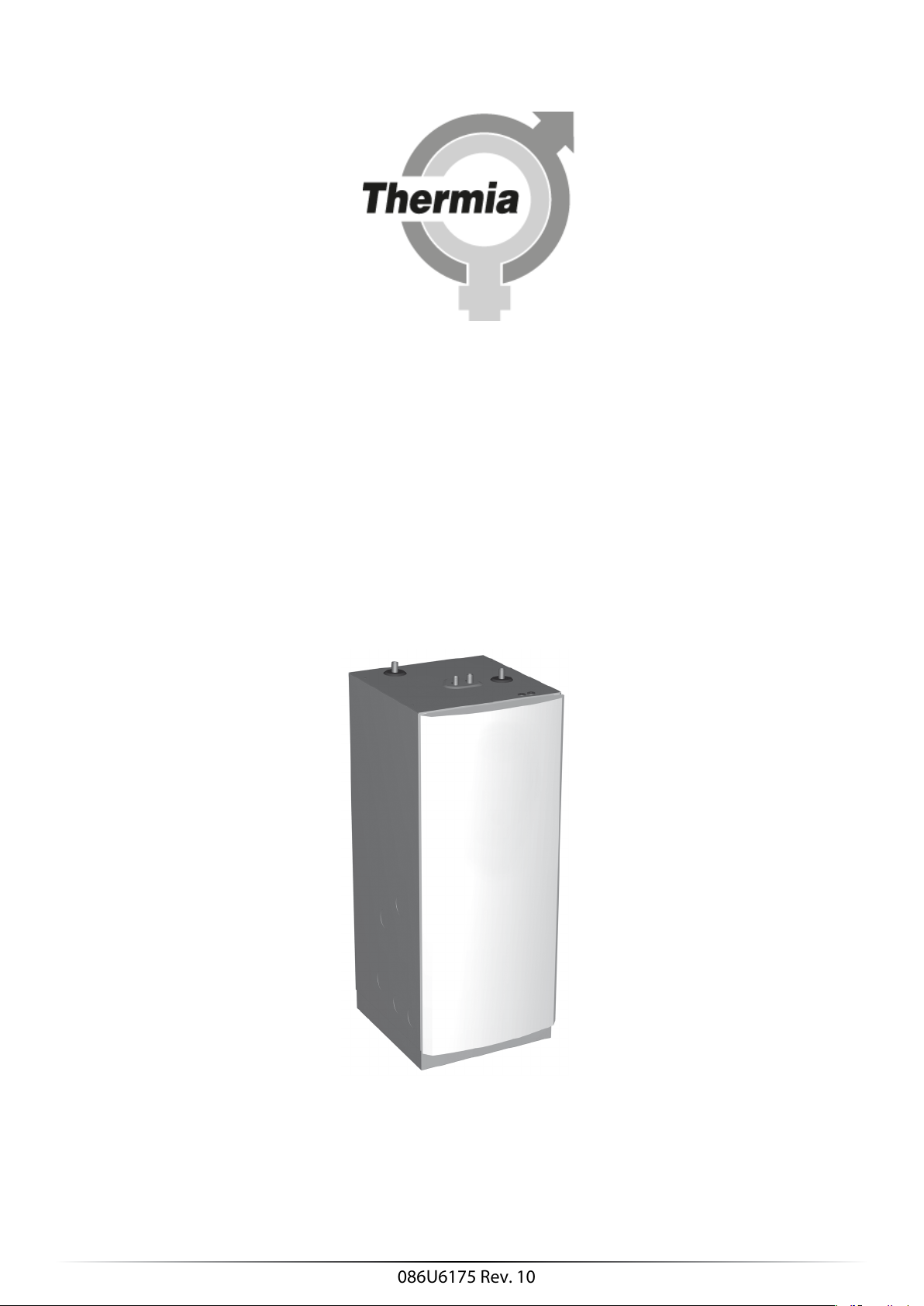

Thermia MBH 200 Maintenance and service guide

086U6175 Rev. 10
Thermia MBH 200
Thermia MBH 300
Thermia MBH H 200
G2/G3 Design
Inverter Design
SE – Installation/Skötsel....................................................... 3
EN – Installation/Maintenance................................................. 5
EN – UK-specific appendix..................................................... 7
DE – Installation / Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

455
596 690
40 ±10
1
2 3 4
5
6
H
1.
455
596 690
40 ±10
H
1
2 3 4
5
6
2.
118
3.
118
4.
91
87
85
96
1
85
19
85
85
50
100
111
94
80
13
12
121
122
80
83
10
11
150
86
5.
1905 1620
MBH 300
MBH 200 H
MBH 200
6.
086U6175 Rev. 10
2

086U6175 Rev. 10
3
SE – Installation/Skötsel
1. Installation
CRörinstallationen skall utföras enligt gällande lokala regler
och förordningar. Varmvattenberedaren skall förses med
godkänd säkerhetsventil (bipackad).
CBeredaren ska anslutas till expansionskärl och säkerhets-
ventil på sådant sätt att det ej går att stänga av denna
förbindelse.
CHögsta tillåtna temperatur i MBH-beredarna är 100°C både
på sekundär- och primärsidan.
CEftersom varmvattentemperaturen i Diplomat Optimum
G2/G3 och Diplomat Duo Optimum G2/G3 blir mycket hög
krävs att en blandningsventil installeras mellan kallvatten
och varmvattenledningarna som säkerställer en lägre tem-
peratur på tappvattnet.
CDet är viktigt att värmesystemet är avluftat efter installa-
tion. Avluftningsfilter monteras där så erfodras
CSe till att rörinstallationen utförs i enlighet med mått- och
anslutningsskisserna.
1.1 Produktbeskrivning
Thermia MBH är moderna och effektiva förrådsberedare med ett
mycket brett användningsområde för varmvattenproduktion.
Varmvattenberedare Thermia MBH är specialdesignade för att
komplettera Thermias värmepumpar.
(G2 Design, G3 Design och Inverter Design)
Varmvattenberedaren används i anläggningar där hetvatten
produceras av annan värmekälla - valfria energiformer kan där-
med tas i anspråk.
Varmvattenberedare är konstruerad enligt Pressure Equipment
Directive / Tryckkärlsdirektivet 97/23/EC article 3.3
1.2 Anslutningar och mått
För Thermia MBH 200, se figur 1.
För Thermia MBH 300/MBH H 200, se figur 2
Teckenförklaring
1. Returledning till värmekälla Ø 22 mm
2. Varmvatten Ø 22 mm
3. Kallvatten Ø 22 mm
4. Inlopp från värmekälla Ø 22 mm
5. Genomföringar
6. Avluftning
Thermia varmvattenberedare MBH MBH H
200 300 200
Volym Sek/Prim, l 180/7.5 286/10 180/7.5
Beräkn. tryck Sek/prim, Mpa 1.0/0.3 1.0/0.3 1.0/0.3
Test tryck Sek/prim, Mpa 1.43/0.43 1.43/0.43 1.43/0.43
Vikt tom, kg 95 115 110
Vikt fylld, kg 285 410 300
Höjd, H*, mm 1538 1845 1845
*) Höjden gäller då fötterna är inställda på lägsta höjden.
För MBH G2/G3 gäller höjden utan monterad designtopp
1.3 Montering
För att ta av frontplåten gör följande:
1. Lossa frontplåten genom att vrida låsningen 90°
moturs. Håll samtidigt emot frontplåten med handen.
2. Luta frontplåten utåt
3. Lyft frontplåten uppåt för att lossna den från
varmvattenberedaren
1.3.1 Placering
•Placera Thermia MBH på ett golv som klarar vikten.
•Rummet skall vara försett med golvbrunn.
•Thermia MBH är avsedd för stående montage.
•För minsta takhöjd för resning av beredaren, se figur 6.
•Varmvattenberedaren ställs upp och därefter görs rörin-
stallationen. Ska beredaren monteras tillsammans med
en värmepump ska den placeras brevid värmepumpen
och anslutas med en flexibel anslutningsledning.
1.4 Rörinstallation
Exempel på inkoppling av Diplomat Duo Optimum och MBH, se
figur 3.
Exempel på inkoppling av Diplomat Duo Optimum G2/G3 och
MBH, se figur 4.
Exempel på inkoppling av Diplomat Optimum och MBH H 200,
se figur 5.
Teckenförklaring
1. Värmepump
10. Framledning
11. Returledning
12. Kallvatten
13. Varmvatten
18. Varmvattenberedare MBH
19. Varmvattenberedare MBH H 200
50. Utegivare
80. Avstängningsventil
83. Backventil
85. Avluftningsventil
86. Säkerhetsventil expansion värmesystem 1,5 bar
87. Säkerhetsventil kallvatten 9 bar (ingår i bipack)
89. Vakumventil
91. Smutssil (ingår i bipack)
94. Påfyllningskoppel
96. Flexslang (ingår i bipack)
100. Säkerhetsventil 1,5 bar
111. Avluftning och expansionskärl (köldbärare)
113. Expansion värmesystem
118. Säkerhetsventil 2,5 bar (varmvatten, drift)
121. Brine in
122. Brine ut
150. Connector

086U6175 Rev. 10
4
Kall- och varmvattenledning samt spilledning från säkerhetsven-
til ska utföras i värmebeständigt och korrosionssäkert material
t ex koppar. Säkerhetsventilens spilledning ska stå i oavstängbar
förbindelse med avlopp och mynna synligt över detta i frostfri
miljö.
2. Skötsel
2.1 Säkerhetsventil
Säkerhetsventilen är ett skydd mot övertryck i den slutna varm-
vattenberedaren och ska därför ägnas regelbunden tillsyn.
•Kontroll av säkerhetsventilen görs genom att hatten
vrids varvid ventilen ska släppa ut litet vatten via spil-
ledningen. Detta bör göras minst fyra gånger per år.
•Om ventilen ej fungerar ska den bytas. KONTAKTA
FACKMAN!
•Om säkerhetsventilen ej kontrolleras regelbundet före-
ligger risk att varmvattenberedaren skadas.
•Det är normalt att säkerhetsventilen under uppladd-
ning av varmvattenberedaren släpper ut små mäng-
der vatten, speciellt efter större varmvattentappning.
Ventilens öppningstryck är ej omställbart.
•Säkerhetsventilen ska vara placerad på kallvatteninlop-
pet och monteras horisontellt med utlopp nedåt.
2.2 Vattenkvalitet
Den indirekta uppvärmningen av förbrukningsvarmvattnet
är en fördel som gör Thermia MBH lämpliga i områden med
kalkhaltigt vatten. I anläggning där vattnet kommer från egen
brunn bör kontroll ske att vattenkvaliteten inte kan ge upphov
till skador i varmvatteninstallationen.
•Rostfri behållare och rör bör inte utsättas för vatten
med höga kloridhalter.
CVid mycket dålig vattenkvalitet bör vattenfilter installeras
i anläggningen. En vattenanalys ger besked om eventuellt
nödvändiga åtgärder.
2.3 Givare
Monteras Thermia MBH i kombination med Diplomat Duo
Optimum eller Diplomat Duo Optimum G2/G3 skall givarna
(NTC-typ) som finns i beredaren anslutas på följande plintar:
•Varmvatten – 311-312
•Toppgivaren – 325-326
Monteras Thermia MBH Inverter i kombination med Diplomat
Duo Inverter skall givarna (PT 1000 typ) som finns i beredaren
anslu-tas på följande plintar (X2):
•Varmvatten – 16-17
•Toppgivaren – 18-19
2.4 Installation utförd av:
RÖRINSTALLATION
Datum .................................................
Företag ................................................
Namn .................................................
Tel. nr ..................................................
ELINSTALLATION
Datum .................................................
Företag ................................................
Namn ..................................................
Tel. nr ..................................................
Om denna anvisning ej följs vid installation, drift och skötsel är
Thermia Värme ABs åtagande enligt gällande garantibestäm-
melser ej bindande.
Thermia Värme AB förbehåller sig rätten till ändringar i detaljer
och specifikationer utan föregående meddelande.

086U6175 Rev. 10
5
EN – Installation/Maintenance
1. Installation
CPiping installation must be carried out in accordance with
applicable local rules and regulations. The hot water tank
must be equipped with an approved safety valve (supp-
lied).
CThe tank must be connected to an expansion tank and safety
valve in such a way that the connection cannot be shut off.
CThe highest permitted temperature in the MBH tanks is 100°C,
both on the secondary and primary sides.
CAs the water temperature in Diplomat Optimum G2/G3 and
Diplomat Duo Optimum G2/G3 becomes extremely hot, a
mixer valve must be installed between the cold water and hot
water pipes to ensure a lower domestic hot water tempera-
ture.
CThe highest permitted temperature in the MBH tanks is 100°C,
both on the secondary and primary sides.
CIt is important that the heating system is bled after installa-
tion. Bleed filters must be installed where necessary.
CEnsure that the pipe installation is carried out in accordance
with the dimensions and connection diagrams.
1.1 Product description
Thermia MBH are modern and efficient storage tanks with a very
wide range of uses for hot water production.
Hot water heaters Thermia MBH are specially designed to comple-
ment Thermia’s heat pumps.
(G2 Design, G3 Design and Inverter Design)
The hot water tank is used in installations where the hot water is
produced by another heat source – any energy forms can therefore
be used with it.
The hot water tank is designed according to Pressure
EquipmentDirective 97/23/EC article 3.3
1.2 Connections and dimensions

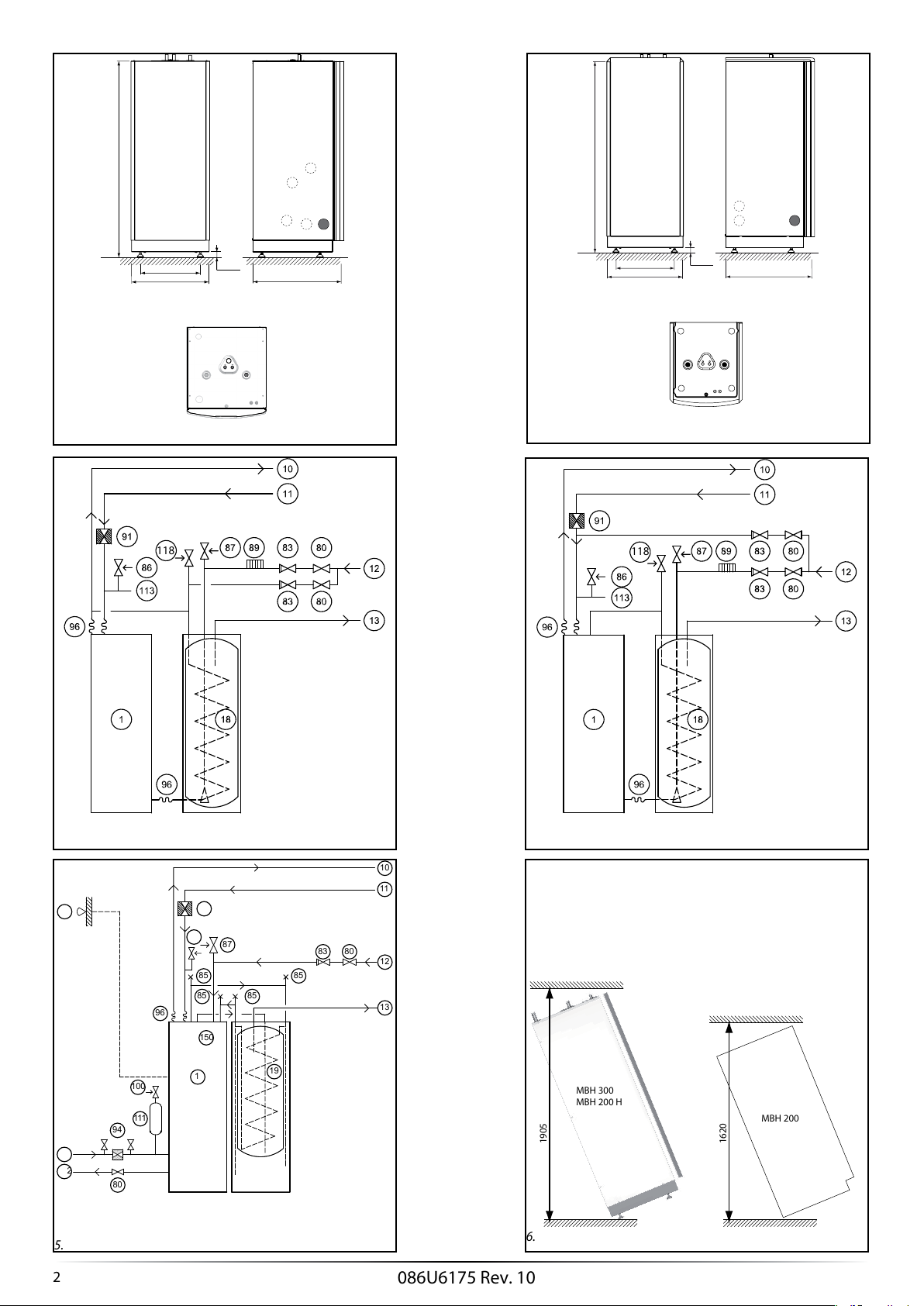

For Thermia MBH 200, see figure 1.
For Thermia MBH 300 / MBH H 200, see figure 2.
Symbol explanation
1. Return pipe to heat pump Ø 22 mm
2. Hot water Ø 22 mm
3. Cold water Ø 22 mm
4. Inlet from heat source Ø 22 mm
5. Lead-ins
6. Venting,
Thermia water heaters MBH MBH H
200 300 200
Volume Sec/Prim, 1 180/7.5 286/10 180/7.5
Calc. pressure Sec/prim, Mpa 1.0/0.3 1.0/0.3 1.0/0.3
Test pressure Sec/prim, Mpa 1.43/0.43 1.43/0.43 1.43/0.43
Weight empty, kg 95 115 110
Weight full, kg 285 410 300
Height, H*, mm 1538 1845 1845
*) The height applies with the feet set at the lowest level For MBH G2
the height applies without the design top installed
1.3 Installation
To remove the front cover carry out the following:
1. Detach the front cover by twisting the catch 90° anti-
clockwise. At the same time hold the front cover with one
hand.
2. Tilt the front cover outwards.
3. Lift the front cover upwards to remove it from the hot
water heater.
1.3.1 Positioning
• Position Thermia MBH on a floor that can bear their
weight.
• The room must be equipped with a floor drain.
• Thermia MBH are intended for upright installation.
• For minimum ceiling height for elevating the heater, see
figure 6.
• The hot water tank is positioned and then the pipes are
connected. If the tank is to be installed together with a
heat pump it must be positioned beside the heat pump
and connected with a flexible connection.
1.4 Piping installation
For general connection diagram for Diplomat Duo Optimum and
MBH, see figure 3.
For general connection diagram for Diplomat Duo Optimum G2/G3
and MBH G2/G3 (incl. temperature/pressure valve),
see UK Appendix.
For general connection diagram for Diplomat Optimum and MBH,
see figure 5.
Symbol explanation
1. Heat pump
10. Supply line
11. Return line
12. Cold water
13. Hot-water
18. Water heater MBH
19. Water heater MBH H 200
50. Outdoor sensor
80. Shut-off valve
83. Non-return valve
85. Air bleeding valve
86. Safety valve expansion heating system 1,5 bar
87. Safety valve cold water 9 bar (included in delivery)
89. Vacuum valve
91. Strainer (included in delivery)
94. Filler cock
96. Flexible hose (included in delivery)
100. Safety valve 1,5 bar
111. Bleed and expansion tank
113. Expansion heating system
118. Safety valve 2,5 bar (hot-water, operating)

086U6175 Rev. 10
6
121. Brine in
122. Brine out
150. Connector
Cold and hot water pipes as well as overflow pipes from safety
valves must be made of heat resistant and corrosion-resistant
material, e.g. copper. The safety valve’s overflow lines must have an
open connection with the outlet and visibly flow into it in a frost-
free environment.
2. Maintenance
2.1 Safety valve
The safety valve is protection against the over pressure in the
closed hot water tank and must therefore be regularly inspect-
ed.
•The safety valve can be checked by turning the cap
until the valve lets out some water through the over-
flow pipe. This must be carried out at least four times a
year.
•If a safety valve does not work properly, it must be
replaced. CONTACT AN AUTHORISED TECHNICIAN!
•If the safety valve is not checked regularly, the hot
water tank might be damaged.
•It is quite normal for the safety valve to let out small
amounts of water when the hot water tank is being
charged, especially if a lot of hot water was used previ-
ously. The opening pressure of the safety valves is not
adjustable.
•The safety valve is mounted on the cold water inlet line,
horizontally with its outlet opening facing downwards.
2.2 Water quality
The indirect heating of the water for consumption is an advan-
tage, which makes Thermia MBH suitable in areas with high cal-
cium levels in the water. In installations where the water comes
from a well the water should be checked to ensure that it can-
not cause damage to the hot water installation.
•Stainless steel tanks and pipes should not be exposed
to water with high chloride levels.
CWith very poor water quality, a water filter must be
installed in the installation. A water analysis will provide
indication of any necessary remedial actions.
2.3 Sensor
If Thermia MBH is installed in combination with Diplomat Duo
Optimum or Diplomat Duo Optimum G2/G3, the sensors (NTC-
type) in the heaters must be connected to the following termi-
nal blocks:
•Hot water - 311-312
•Top sensor - 325-326
If Thermia MBH Inverter Design is installed in combination with
Diplomat Duo Inverter, the sensors (PT 1000 type) in the
heaters must be con-nected to the following terminal blocks
(X2):
•Hot water - 16-17
•Top sensor - 18-19
2.4 Installation carried out by:
PIPE INSTALLATION
Date ...................................................
Company ..............................................
Name ..................................................
Tel. No. .................................................
ELECTRICAL INSTALLATION
Date ...................................................
Company ..............................................
Name ..................................................
Tel. No. .................................................
If these instructions are not followed during installation, opera-
tion and maintenance, Thermia Värme AB’s liability according to
the applicable warranty is not binding.
Thermia Värme AB retains the right to make changes to compo-
nents and specifications without prior notice.

086U6175 Rev. 10
7
EN – UK-specific appendix
1. Important information/Safety regulations
This document is an integral and essential part of the product. It should be kept with the appliance so that it can be consulted by
the user and our authorised personnel.
Please read carefully the instructions and notices about the appliance contained in this manual, as they provide important
information regarding the safe installation, use and maintenance of the water heater.
1.1 Manufacturer labels
The water heaters are marked with durable, permanently fixed labels.
For important information and safety regulations, please read the Thermia MBH installation/maintenance manual.
Hard Water Areas; In areas where exceptional water conditions prevail, consideration may need to be given to the tting
of a device capable of inhibiting scale. In such circumstances the advice of the local water authority should be sought.
Note! Leave this document with the end-user.

086U6175 Rev. 10
8
1.1.1 Additional label
This label will ensure that this product conforms to the requirements of United Kingdom Building Regulations.
The information is entirely valid in a UK specific installation.
Product *) Weight when full (kg)
MBH-200 285
MBH-300 410
*) Incl. MBH G2/G3
Maximum water supply pressure 10 bar
Pressure reducing valve 3 bar
Expansion valve 6 bar
Expansion vessel charge pressure 3 bar
Operating pressure 5.5 bar
Temp and pressure release valve 10 bar; 90 - 95 deg
Maximum primary working pressure 1.5 bar
WARNING TO THE USER
(a) Do not remove or adjust any component part of
this unvented water heater. Contact the installer.
(b) If this unvented water heater develops a fault,
such as a flow of hot water from the discharge pipe,
switch the heater off and contact the installer.
WARNING TO THE INSTALLER
(a) This installation is subject to building regulation
approval, notify the Local Authority of intention to install.
(b) Use only manufacturer's recommended replacement
parts.
(c) INSTALLED BY:
Name: ___________________________________________________
Adderss: _________________________________________________
Tel No: __________________________________________________
Completion date: _________________________________________

086U6175 Rev. 10
9
1.2 Piping installation
1.2.1 Temperature and pressure relief valve

086U6175 Rev. 10
10
1.2.2 Unvented package installation, MBH 200, MBH 300
Position Name
1Heat pump
10 Supply line
11 Return line
12 Cold water
13 Hot-water
18 Water heater MBH
80 Shut-off valve
83 Non-return valve
86 Safety valve expansion heating system 1.5 bar
87 Safety valve cold water 9 bar (included in delivery)
89 Vacuum valve
91 Strainer (included in delivery)
96 Flexible hose (included in delivery)
113 Expansion heating system
118 Safety valve 2.5 bar (hot-water, operating)
126 Temperature and pressure relief valve*
*) The water heater tank in MBH is factory fitted with a Temperature and Pressure Relief Valve ( N/A for Inverter Design ).
The connection from this valve must not be used for other purposes other than discharge pipe connection. Please see next page
for Discharge Pipe Arrangement.
Note! No valve should be fitted between the safety relief valve and the storage cylinder.

086U6175 Rev. 10
11
Discharge pipe arrangement
Position Name
1Safety device (for example, temperature relief valve)
2Metal discharge pipe from safety device to tundish
3 Tundish
4Metal discharge pipe from tundish, with continuous fall
5Discharge below fixed grating
6Trapped gully
Sizing of copper discharge pipe (4) for common temperature relief valve outlet sizes
Valve outlet size Minimum size of
discharge pipe (2)
Minimum size of
discharge pipe
(4 from tundish)
Maximum resistance allowed, expressed as a
length of straight pipe
(that is, no elbows or bends)
Resistance created by
each elbow or bend
G1/2 15mm
22mm Up to 9m 0.8m
28mm Up to 18m 1.0m
35mm Up to 27m 1.4m
G3/4 22mm
28mm Up to 9m 1.0m
35mm Up to 18m 1.4m
42mm Up to 27m 1.7m
G1 28mm
35mm Up to 9m 1.4m
42mm Up to 18m 1.7m
54mm Up to 27m 2.3m
The tundish must be positioned away from any electrical devices.
The tundish must be installed so that it is visible to the occupants.

086U6175 Rev. 10
12
How to flush the tap water system
When the tap water and the heating system have been filled up, the unit shall be running at maximal, normal operating
temperature for a minimum of one hour. After that the tap water system shall be flushed out and re-filled.
How to drain the tap water system
After the tap water system has been flushed out, the cold and hot water pipes and the water heater tank need to be drained.
To drain the system follow the instructions below:
1. Close the shut-off valve on the incoming water supply.
2. Open both cold and hot water taps which are situated as low as possible in the building to depressurise the system.
3. Loosen and remove the cold water pipe at the top of the heat pump.
4. Insert a plastic hose to use as a siphon into the cold water connection and bring it to the bottom of the water heater tank.
5. Place the other end of the hose near a gully.
6. Use the siphon effect to empty the water heater tank.
Please note that there can be some water remaining in the cold water pipe which must be taken care of
when loosening the pipe.

086U6175 Rev. 10
13
DE – Installation / Wartung
1. Installation
CDie Installation muss entsprechend der örtlich gelten-
den Regeln und Vorschriften ausgeführt werden. Der
Warmwasserbereiter muss mit einem zugelassenen
Sicherheitsventil (im Lieferumfang enthalten) ausgestattet
sein.
CDer Bereiter ist so an einen Ausdehnungsbehälter und ein
Sicherheitsventil anzuschließen, dass diese Verbindung
nicht abgesperrt werden kann.
CDie maximal im MBH-Bereiter zugelassene Temperatur
beträgt sowohl auf der Primär- als auch der Sekundärseite
100°C.
CWeil in Diplomat Optimum G2/G3 und Diplomat Duo
Optimum G2/G3 die Warmwassertemperatur sehr hoch
wird, ist es erforderlich ein Mischerventil zwischen
Kalt- und Wasserleitung zu installieren, welches für das
Brauchwasser eine niedrigere Temperatur sicherstellt.
CDie maximal im MBH-Bereiter zugelassene Temperatur
beträgt sowohl auf der Primär- als auch der Sekundärseite
100°C.
CDie Heizungsanlage muss nach der Installation unbedingt
entlüftet sein. An allen erforderlichen Stellen müssen
Entlüftungsfilter angebracht werden.
CDie Rohrinstallation muss gemäß den Maß- und
Anschlussplänen ausgeführt werden.
1.1 Produktbeschreibung
Thermia MBH sind moderne und effiziente Speicherbereiter
mit einem sehr breiten Anwendungsgebiet für die
Warmwasserbereitung.
Die Warmwasserbereiter Thermia MBH sind als spezielle
Ergänzung zu Thermias Wärmepumpen konzipiert.
(G2 Design, G3 Design und Inverter Design)
Der Warmwasserbereiter wird in Anlagen verwendet, in denen
Heißwasser von einer anderen Wärmequelle erzeugt wird,
wodurch beliebige Energiearten genutzt werden können.
Der Warmwasserbereiter ist gemäß der Druckgeräterichtlinie
97/23/EG, Artikel 3.3 konstruiert.
1.2 Anschlüsse und Maße
Für Thermia MBH 200, siehe Abbildung 1.
Für Thermia MBH 300 / MBH H, siehe Abbildung 2.
Zeichenerklärung
1. Rücklaufleitung zur Wärmequelle, Ø 22 mm
2. Warmwasser, Ø 22 mm
3. Kaltwasser, Ø 22 mm
4. Zufluss von Wärmequelle, Ø 22 mm
5. Durchführungen
6. Entlüftung
Thermia Warmwasserbereiter MBH MBH H
200 300 200
Volumen Sek./Prim., l 180/7.5 286/10 180/7.5
Ermittelter Druck Sek./Prim., Mpa 1.0/0.3 1.0/0.3 1.0/0.3
Prüfdruck Sek./Prim., Mpa 1.43/0.43 1.43/0.43 1.43/0.43
Leergewicht, kg 95 115 110
Gewicht, gefüllt, kg 285 410 300
Höhe, H*, mm 1538 1845 1845
*) Höhe bei auf niedrigste Höhe eingestellten Füßen. Höhe für
MBH G2/G3 ist ohne montierten Designaufsatz angegeben
1.3 Montage
Um das Frontblech abzunehmen, ist Folgendes auszuführen:
1. Lösen Sie das Frontblech, indem Sie den Verschluss
um 90° im Uhrzeigersinn drehen. Halten Sie dabei das
Frontblech mit der Hand fest.
2. Kippen Sie das Frontblech nach außen.
3. Heben Sie das Frontblech nach oben und lösen Sie es
vom Warmwasserbereiter.
1.3.1 Aufstellung
•Stellen Sie Thermia MBH auf einem für das Gewicht aus-
gelegten Fußboden auf.
•Im Raum muss ein Bodenabfluss sein.
•Thermia MBH sind für aufrechte Installation vorgese-
hen.
•Minimale Deckenhöhe für das Aufrichten des Bereiters,
siehe Abbildung 6.
•Der Warmwasserbereiter wird aufgestellt und anschlie-
ßend die Rohrinstallation ausgeführt. Wenn der Bereiter
zusammen mit einer Wärmepumpe installiert werden
soll, ist er neben der Wärmepumpe aufzustellen und
mit einer flexiblen Anschlussleitung anzuschließen.
1.4 Rohrinstallation
Allgemeiner Anschlussplan Diplomat Duo Optimum und MBH,
siehe Abbildung 3.
Allgemeiner Anschlussplan Diplomat Duo Optimum G2/G3 und
MBH G2/G3, siehe Abbildung 4.
Allgemeiner Anschlussplan Diplomat Optimum und MBH H 200,
siehe Abbildung 5.
Zeichenerklärung
1. Wärmepumpe
10. Vorlauf
11. Rücklauf
12. Kaltwasser
13. Warmwasser
18. Warmwasserbereiter MBH
19. Warmwasserbereiter MBH H 200
50. Außenfühler
80. Absperrventil
83. Rückschlagventil
85. Entlüftungventil
86. Sicherheitsventil Ausdehnung Heizungssystem 1,5 bar

086U6175 Rev. 10
14
87. Sicherheitsventil Kaltwasser, 9bar (im Beipackkarton
enthalten)
89. Vakuumventil
91. Schmutzsieb (im Beipackkarton enthalten)
94. Füllanschluss
96. Flexschlauch (im Beipackkarton enthalten)
100. Sicherheitsventil 1,5 bar
111. Entlüftungs- und Ausdehnungsbehälter
113. Ausdehnung Heizungssystem
118. Sicherheitsventil 2,5 bar (Heizungssystem)
121. Kälteträger ein
122. Kälteträger aus
150. Verbindung
Die Kalt- und Warmwasserleitungen sowie die
Überlaufleitungen des Sicherheitsventils müssen aus hitze-
beständigem und korrosionssicherem Material, z.B. Kupfer,
bestehen. Die Überlaufleitung des Sicherheitsventils darf unter
keinen Umständen vom Abfluss getrennt werden können und
muss sichtbar über dem Abfluss an einem frostfreien Platz mün-
den.
2. Wartung
2.1 Sicherheitsventil
Das Sicherheitsventil ist ein Schutz gegen Überdruck im
geschlossenen Warmwasserbereiter und muss daher regelmäßig
überprüft werden.
•Die Überprüfung des Sicherheitsventils erfolgt durch
Drehen des Kopfs, wobei aus dem Ventil etwas Wasser
über die Überlaufleitung austritt. Dies sollte vier Mal im
Jahr durchgeführt werden.
•Wenn das Ventil nicht funktioniert, ist es auszutau-
schen. WENDEN SIE SICH AN EINEN FACHMANN!
•Wenn das Sicherheitsventil nicht regelmäßig über-
prüft wird, besteht die Gefahr, dass Schäden am
Warmwasserbereiter auftreten.
•Es ist ganz normal, dass während des Ladens des
Warmwasserbereiters am Sicherheitsventil kleine
Wassermengen austreten, ganz besonders nachdem
große Warmwassermengen verbraucht wurden. Der
Öffnungsdruck des Ventils kann nicht verändert wer-
den.
•Das Sicherheitsventil muss sich in der
Kaltwasserzulaufleitung befinden und horizontal mit
nach unten gerichtetem Abfluss installiert werden.
2.2 Wasserqualität
Die indirekte Erwärmung des Brauchwassers ist ein Vorzug,
durch den sich Thermia MBH für Gegenden mit besonders
kalkhaltigem Wasser eignen. Bei Installationen, in denen
das Wasser aus einem Brunnen bezogen wird, sollte die
Wasserqualität kontrolliert werden, um etwaige Schäden an der
Warmwasserinstallation auszuschließen.
•Edelstahlbehälter und -rohre sollten nicht mit Wasser in
Berührung kommen, das hohe Chlorwerte aufweist.
CBei besonders schlechter Wasserqualität muss die
Installation mit einem Wasserfilter ausgerüstet werden.
Eine Wasseruntersuchung gibt Aufschluss über eventuell
erforderliche Maßnahmen.
2.3 Fühler
Werden Thermia MBH zusammen mit Diplomat Duo Optimum
oder Diplomat Duo Optimum G2/G3 montiert, erfolgt der
Anschluss der im Behälter vorhandenen Fühler (NTC-typ) an fol-
gende Klemmen:
•Warmwasser – 311 - 312
•Oberer Fühler – 325 - 326
Werden Thermia MBH Inverter Design zusammen mit
Diplomat Duo Inverter, erfolgt der Anschluss der im Behälter
vorhandenen Fühler (PT 1000 typ) an folgende Klemmen
(X2):
•Warmwasser – 16 - 17
•Oberer Fühler – 18 - 19
2.4 Installation wurde ausgeführt
durch:
ROHRINSTALLATION
Datum .................................................
Firma ..................................................
Name ..................................................
Tel.-Nr. .................................................
ELEKTROINSTALLATION
Datum .................................................
Firma ..................................................
Name ..................................................
Tel.-Nr. .................................................
Wird diese Anweisung bei der Installation, beim Betrieb und
bei der Wartung nicht befolgt, sind die Verpflichtungen von
Thermia Värme AB gemäß der gültigen Garantiebestimmungen
nicht bindend.
Thermia Värme AB behält sich das Recht auf Änderungen an
Details und Spezifikationen ohne vorhergehende Ankündigung
vor.

086U6175 Rev. 10
15

086U6175 Rev. 10
16
