thermital AFEX140 User manual

AFEX
MANUALE D’INSTALLAZIONE IT
INSTALLATION INSTRUCTIONS EN
Unità esterna
Outdoor unit
AFEX140

IMPORTANTE!
Leggere prima di iniziare l’installazione
Questo sistema di condizionamento deve seguire rigidi
standard di sicurezza e di funzionamento.
Per l’installatore o il personale di assistenza è molto
importante installare o riparare il sistema di modo che
quest’ultimo operi con sicurezza ed efficienza.
Per un’installazione sicura e un buon funzionamento
è necessario:
• Leggere attentamente questo manuale di istruzioni prima
di iniziare.
• Seguire tutte le istruzioni di installazione o riparazione
esattamente come mostrato.
• Osservare tutte le norme elettriche locali, statali e
nazionali.
• Fare molta attenzione a tutte le note di avvertimento e di
precauzione indicate in questo manuale.
• Per l’alimentazione dell’unità utilizzare una linea elettrica
dedicata.
AVVERTIMENTO
Questo simbolo si riferisce a pericolo o utilizzo improprio
che possono provocare lesioni o morte.
PRECAUZIONE
Questo simbolo si riferisce a pericolo o utilizzo improprio
che possono provocare lesioni, danni all’apparecchio o
all’abitazione.
Se necessario, chiedi aiuto
Queste istruzioni sono tutto quello che necessita
per la maggior parte delle tipologie di installazione e
manutenzione.
Nel caso in cui servisse aiuto per un particolare problema,
contattare i nostri punti di vendita/assistenza o il vostro
negoziante per ulteriori informazioni.
In caso di installazione errata
La ditta non è responsabile di un’errata installazione o
manutenzione qualora non vengano rispettate le istruzioni
di questo manuale.
PARTICOLARI PRECAUZIONI
• Durante l’installazione eseguire prima il collegamento
del circuito frigorifero e poi quello elettrico, procedere
in modo inverso nel caso di rimozione delle unità.
Quando è elettrico
LA SCARICA ELETTRICA PUÒ CAUSARE
LESIONI MOLTO GRAVI O LA MORTE. SOLO
ELETTRICISTI QUALIFICATI ED ESPERTI
POSSONO MANIPOLARE IL SISTEMA
ELETTRICO.
• Non alimentare l’unità finché tutti i cavi e i tubi non siano
completati o ricollegati e controllati, per assicurare le
messa a terra.
• In questo circuito elettrico vengono utilizzati voltaggi
elettrici altamente pericolosi. Fare riferimento allo schema
elettrico e a queste istruzioni durante il collegamento.
Collegamenti impropri e inadeguata messa a terra
possono causare lesioni accidentali o la morte.
• Eseguire la messa a terra dell’unità secondo le norme
elettriche locali.
• Il conduttore giallo/verde non può essere utilizzato per
collegamenti diversi dalla messa a terra.
• Fissare bene i cavi. Collegamenti inadeguati possono
causare surriscaldamento e un possibile incendio.
• I cavi elettrici non devono venire a contatto con i tubi
refrigeranti, il compressore o le parti mobili del ventilatore.
• Nel collegare l’alimentazione e le linee di controllo, non
usare cavi a più conduttori. Usare cavi separati per
ciascun tipo di linea.
Durante il trasporto
Fare attenzione nel sollevare e nello spostare le unità
interna ed esterna. È consigliabile farsi aiutare da qualcuno
e piegare le ginocchia quando si solleva per evitare strappi
alla schiena. Bordi affilati o sottili fogli di alluminio del
condizionatore potrebbero procurarvi dei tagli alle dita.
Durante l’installazione...
... A soffitto, a muro o a pavimento
Assicurarsi che siano abbastanza resistenti da reggere il
peso dell’unità. Potrebbe essere necessario costruire un
telaio in legno o metallo per provvedere a un supporto
maggiore.
... In un locale
Isolare accuratamente ogni tubazione nel locale per
prevenire formazione di condensa che potrebbe causare
gocciolamento e, di conseguenza, arrecare danni a muri
e pavimenti.
... In luoghi umidi o irregolari
Usare una base solida e rialzata dal terreno per predisporre
l’Unità Esterna.
Questo eviterà danni e vibrazioni anormali.
... In luoghi altamente ventilati
Ancorare saldamente l’unità esterna con bulloni e un telaio
in metallo. Provvedere a un adatto deflettore per l’aria.
... In luoghi soggetti a nevicate (per i condizionatori
pompa calore)
Installare l’Unità Esterna su una piattaforma più alta del
livello di accumulo della neve. Provvedere a un’apertura di
sfogo per la neve.
Collegando il circuito frigorifero
• Rispettare le indicazioni sulla lunghezza delle tubazioni.
• Usare il metodo di cartellatura per collegare i tubi.
• Oliare con olio anticongelante le superfici di contatto
della cartellatura e avvitare con le mani, quindi stringere
le connessioni utilizzando una chiave dinamometrica in
modo da ottenere un collegamento a buona tenuta.
• Verificare attentamente l’esistenza di eventuali perdite
prima della prova di funzionamento (test run).
NOTA:
A secondo del tipo di sistema, le tubazioni per liquidi o
gas possono essere sia piccole che grandi. Per evitare
confusione, parlando di tubazione refrigerante, sarà
specificato: tubo piccolo per liquido, grande per gas.
Durante le riparazioni
• Togliere tensione (dall’interruttore generale) prima di
aprire l’unità per controllare o riparare parti elettriche.
• Tenere lontano mani e vestiti da ogni parte mobile.
• Pulire dopo aver terminato il lavoro, controllando di non
aver lasciato scarti metallici o pezzi di cavo all’interno
dell’unità.
• Areare il locale durante l’installazione e la prova del
circuito refrigerante; assicurarsi inoltre che, una volta
completata l’installazione, non si verifichino perdite di
gas refrigerante poiché il contatto con fiamme o fonti di
calore può essere tossico e molto pericoloso.
AVVERTIMENTO
2
ITALIANO

Scelta del luogo di installazione
EVITARE
• La vicinanza a fonti di calore o ad aree interessate da
espulsioni di aria calda.
• L’esposizione diretta al sole.
• Zone umide o soggette ad allagamenti e piano di
appoggio non livellato.
• Di eseguire fori nelle zone dove si trovano parti elettriche
o impianti.
È PREFERIBILE
• Scegliere aree possibilmente in ombra e leggermente
ventilate.
• Fissare l’unità alla base di appoggio per evitare vibrazioni.
Predisporre l’unità esterna su base solida rialzata dal
terreno e fissarla con 4 bulloni a espansione.
10 cm
10 cm
45 cm

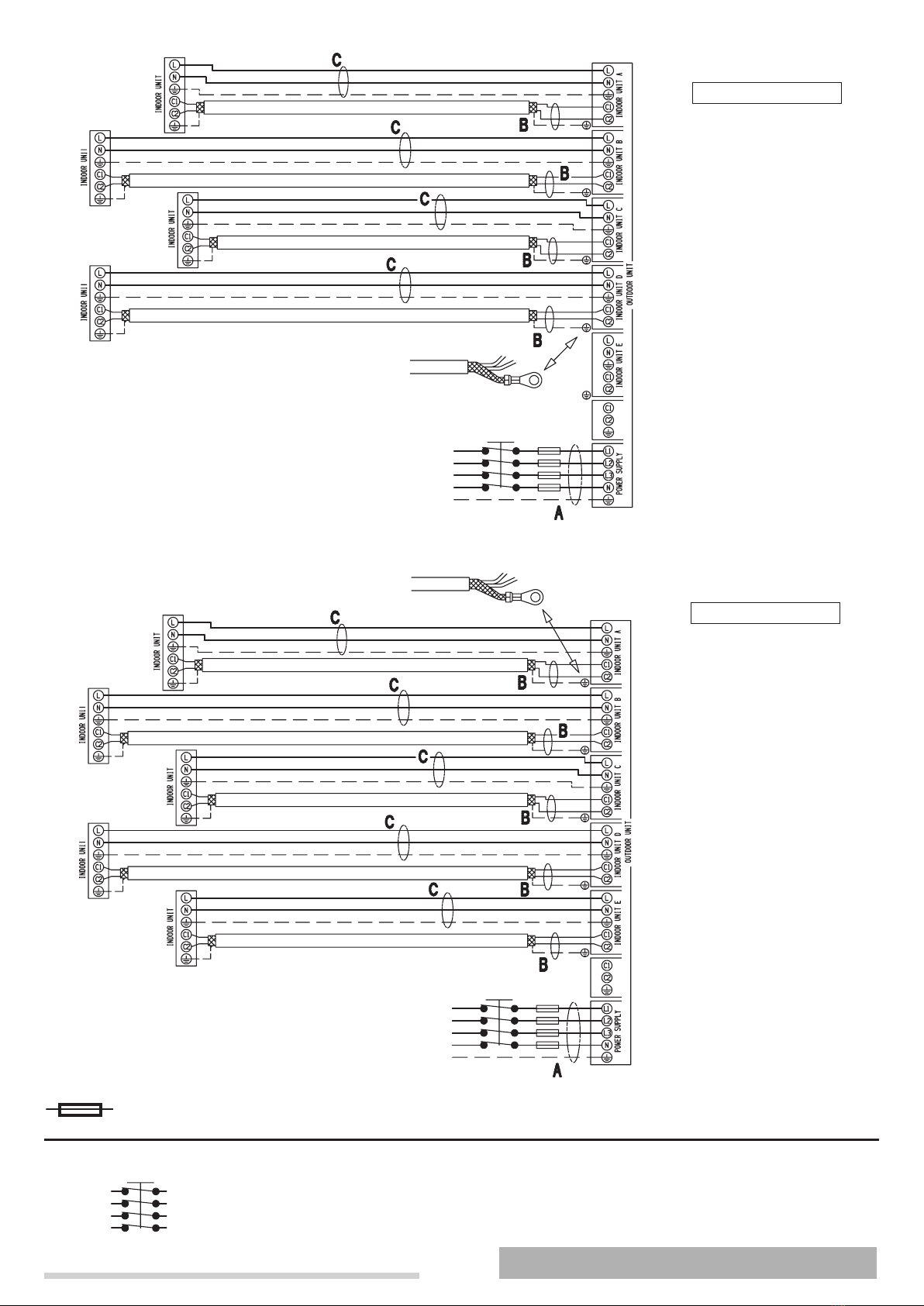

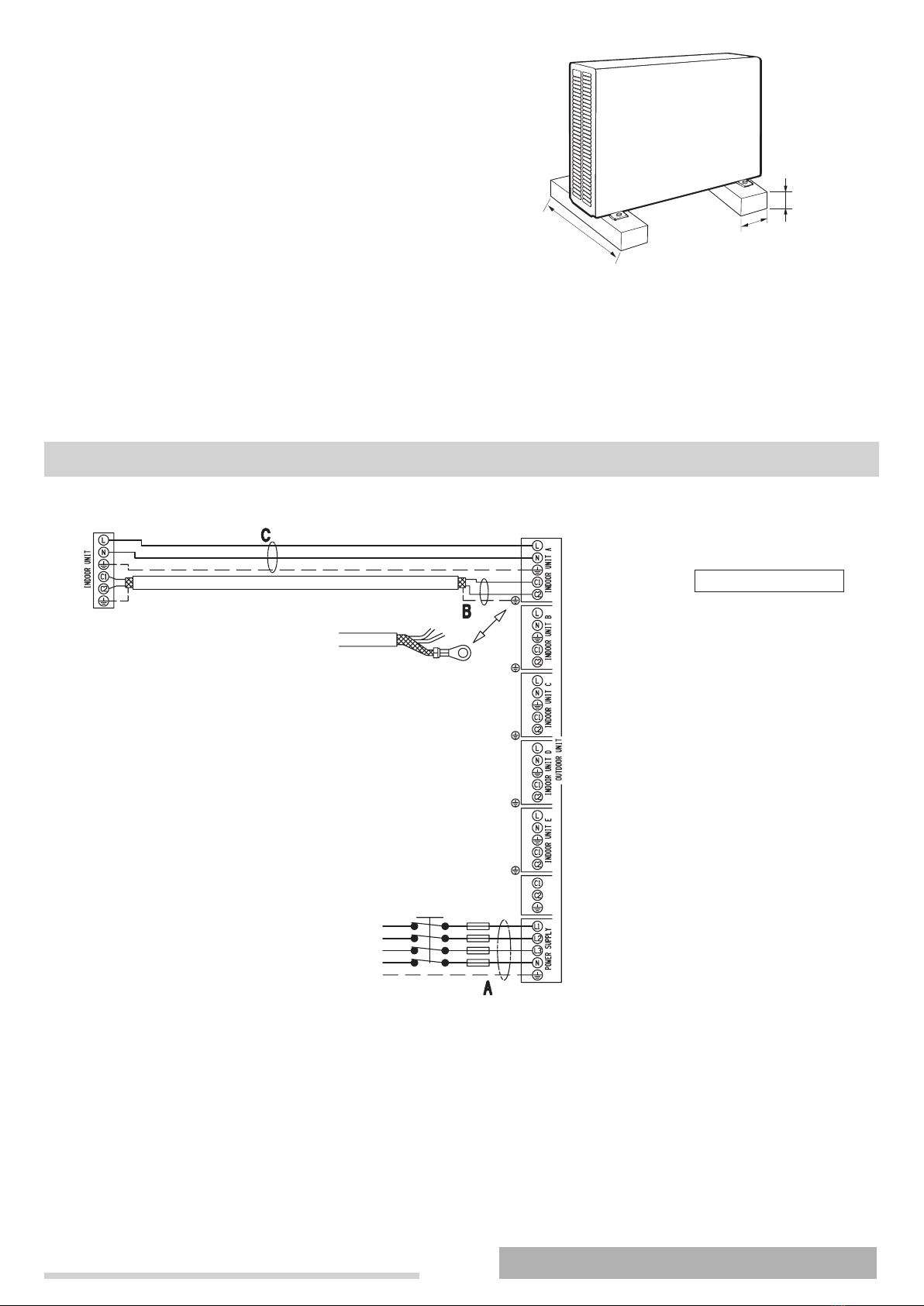

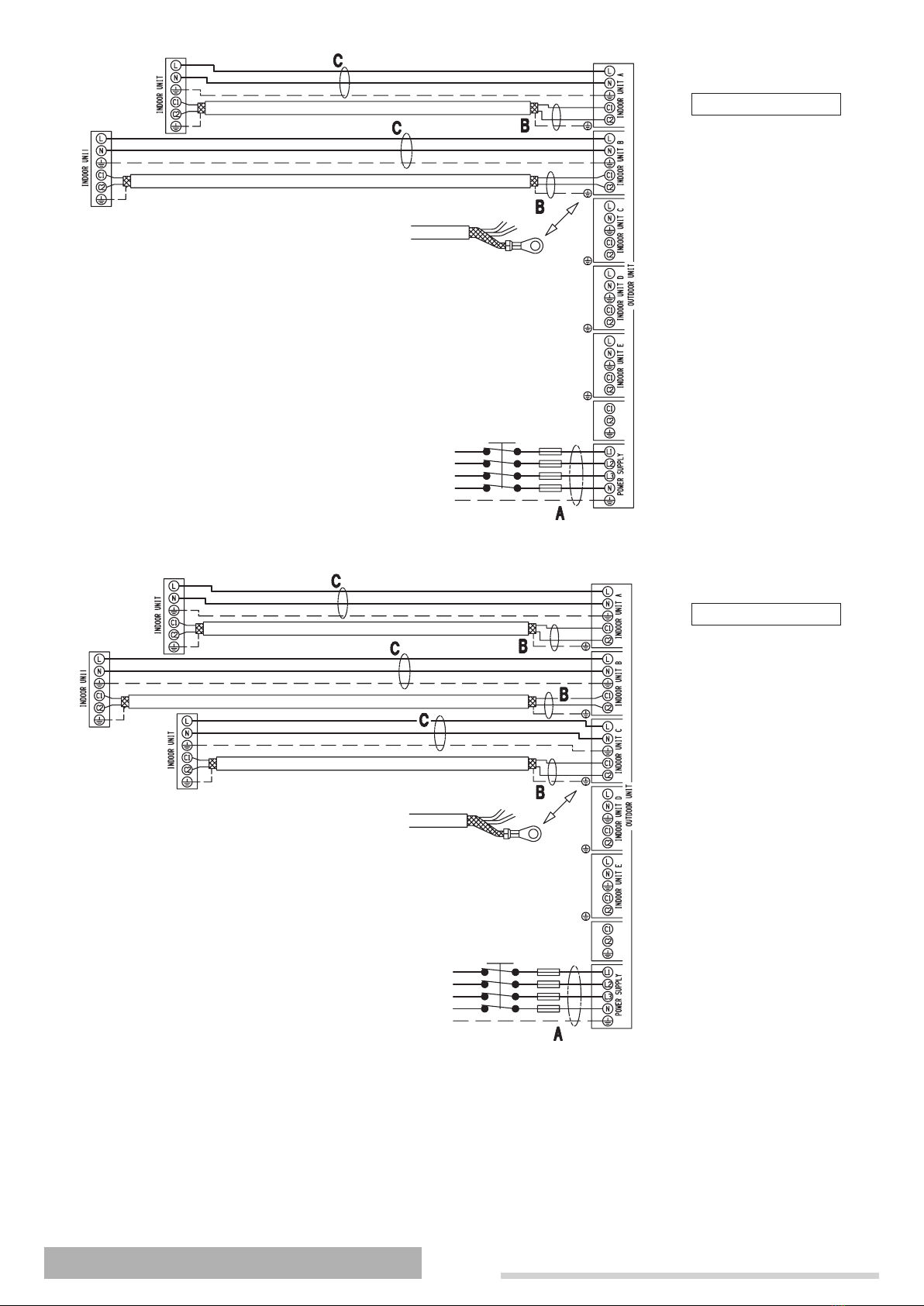

COLLEGAMENTI ELETTRICI DEL SISTEMA
AF ACS B
1 INDOOR UNIT
POWER SUPPLY
AC 380-415V
3PHASE 50Hz
3ITALIANO

AF ACS B
2 INDOOR UNITS
AF ACS B
3 INDOOR UNITS
POWER SUPPLY
AC 380-415V
3PHASE 50Hz
POWER SUPPLY
AC 380-415V
3PHASE 50Hz
4
ITALIANO

AF ACS B
4 INDOOR UNITS
AF ACS B
5 INDOOR UNITS
FUSIBILE RITARDATO
Il dispositivo di disconnessione dalla rete di alimentazione deve avere una distanza
di apertura dei contatti che consenta la disconnessione completa nelle condizioni
della categoria di sovratensione III.
POWER SUPPLY
AC 380-415V
3PHASE 50Hz
POWER SUPPLY
AC 380-415V
3PHASE 50Hz
INTERRUTTORE ELETTRICO (SICUREZZA)
5ITALIANO

MATERIALE ADDIZIONALE PER L’INSTALLAZIONE (NON FORNITO)
• Tubo in rame ricotto e disossidato per refrigerazione per il collegamento tra le unità, ed isolato con polietilene espanso
di spessore min. 8 mm.
• Tubo in PVC per scarico condensa (ø int. 18 mm) di lunghezza sufficiente a convogliare la condensa ad uno scarico esterno.
• Olio refrigerante per connessioni a cartella (circa 30 g.)
• Cavo elettrico: utilizzare cavi di rame isolato del tipo, sezione e lunghezza indicati nel paragrafo “COLLEGAMENTI ELETTRICI
DEL SISTEMA” .
LUNGHEZZA, SEZIONE CAVI E FUSIBILI RITARDATI
Cavo di alimentazione A:
Cavo elettrico multipolare; la sezione e la lunghezza del cavo elettrico consigliato sono indicate in tabella dati elettrici. Il cavo deve
essere del tipo H07RN-F (secondo CEI 20-19 CENELEC HD22). Assicurarsi che la lunghezza dei conduttori fra il punto di fissaggio
del cavo ed i morsetti sia tale che i conduttori attivi si tendano prima del conduttore di messa a terra.
Cavo di collegamento B (SCHERMATO):
Cavo elettrico bipolare schermato; la sezione e la lunghezza del cavo elettrico consigliato sono indicate in tabella
dati elettrici. Il cavo non deve essere più leggero del tipo H05VVC4V5-K (secondo CEI 20-20 CENELEC HD21).
Cavo di collegamento C (con conduttore di terra):
Cavo elettrico multipolare; la sezione e la lunghezza del cavo elettrico consigliato sono indicate in tabella dati elettrici. Il cavo non
deve essere più leggero del tipo H07RN-F (secondo CEI 20-19 CENELEC HD22).
• Condizioni Massime in Raffreddamento
Temperatura esterna : 43°C B.S.
Temperatura internea: 32°C B.S. / 23°C B.U.
• Condizioni Minime in Raffreddamento
Temperatura esterna : –15°C B.S.
Temperatura interna: 10°C B.S. / 6°C B.U.
• Condizioni Massime in Riscaldamento
Temperatura esterna : 24°C B.S. / 18°C B.U.
Temperatura interna: 27°C B.S.
• Condizioni Minime in Riscaldamento
Temperatura esterna : –15°C B.S.
Temperatura interna: 5°C B.S.
LIMITI DI FUNZIONAMENTO
TUBO PICCOLO TUBO GRANDE
DIMENS. UNITA’ INT.
DIAMETRO ESTERNO SPESSORE MINIMO DIAMETRO ESTERNO SPESSORE MINIMO
A6,35 mm 0,8 mm 9,52 mm 0,8 mm
B - C - D 6,35 mm 0,8 mm 12,7 mm 0,8 mm
B - C - D (HK) 9,52 mm 0,8 mm 15,88 mm 1 mm
D (ASI) 9,52 mm 0,8 mm 15,88 mm 1 mm
AF ACS B - AF ACS B TANK 12,7 mm 0,8 mm 12,7 mm 0,8 mm
MODELLO L ("A") m L ("B") m L ("C") m
AFEX140
mm24 0,75 1,5
12,5 A
MONO SPLIT 20 50 50
DUAL SPLIT 20 30 30
TRIAL SPLIT 20 30 30
QUADRI SPLIT 20 30 30
PENTA SPLIT 20 30 30
6
ITALIANO

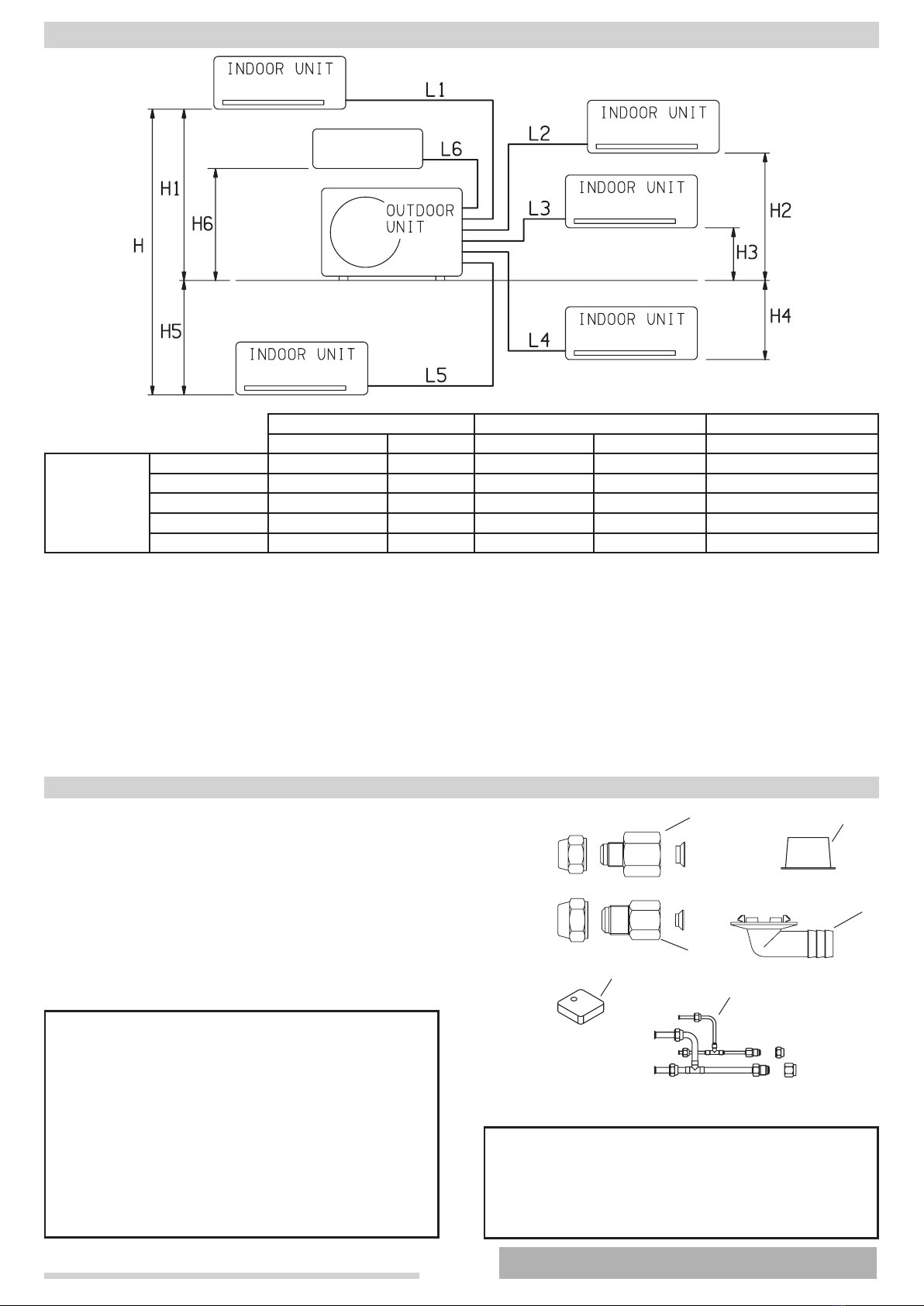

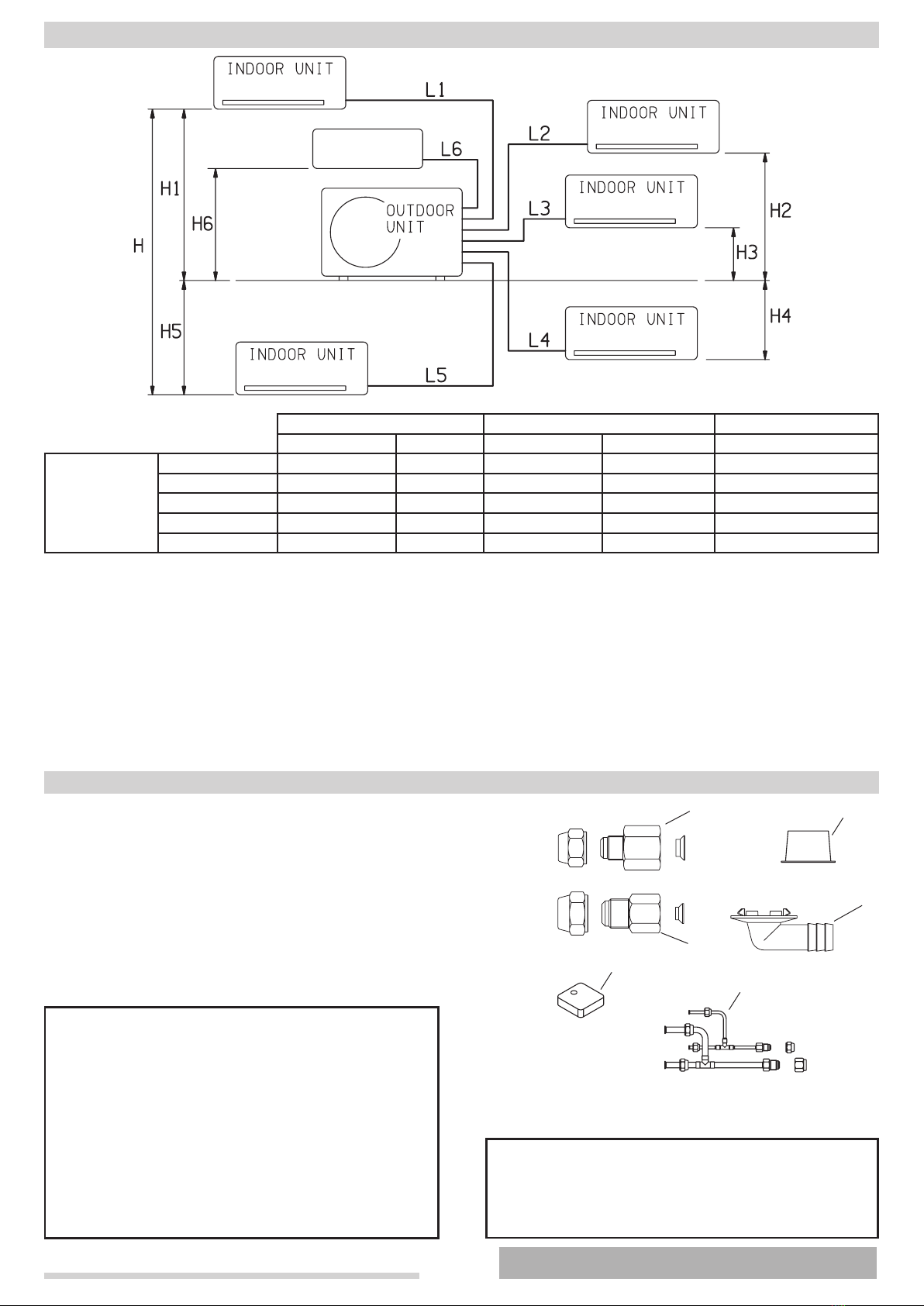

LIMITI SU LUNGHEZZA TUBI DI COLLEGAMENTO E DISLIVELLO
L Tot. = Lunghezza totale delle tubazioni, data dalla somma delle tubazioni di ogni singola unità interna (L1 + L2 + L3...)
Ln = Lunghezza massima delle tubazioni della singola unità interna (n=1,2,3...)
L = Mantenere le tubazioni AF ACS B più corte possibile (MAX. 10/12m)
QUANTITA’ DI REFRIGERANTE AGGIUNTIVA
Per tubazioni 1/4 “ - 3/8” = 15g/m
Per tubazioni 1/4 “ - 1/2” = 20g/m
Per tubazioni AF ACS B (1/2”) = 20g/m
MASSIMO DISLIVELLO - UNITA’ ESTERNA/UNITA’ INTERNA: 10m (H1, H2, H3, H4, H5, H6)
MASSIMO DISLIVELLO TRA UNITA’ INTERNE: 5m (H)
1. RIDUZIONE 1/2F - 3/8M + BOCCHETTONE 3/8 (2 pezzi)
2. RIDUZIONE 3/8F - 1/2M + BOCCHETTONE 1/2 (2 pezzi)
3. TAPPO (11 pezzi)
4. TUBO DRENAGGIO
5. AMMORTIZZATORE ADESIVO (4 pezzi)
6. TUBI 1/4 - 3/8 + 1/2 - 5/8 per HK (1set)
ACCESSORI A CORREDO
1.Cacciavite a lama
2.Cacciavite medio a
stella
3.Forbici spelafili
4.Metro
5.Livella
6.Punta fresa a tazza
7.Seghetto
8.Punta da trapano ø 5
1 9. Martello
10.Trapano
11.Tagliatubi a coltello
rotante
12.Flangiatubi a giogo per
attacco a cartella
13.Chiave dinamometrica
14.Chiavi fisse o a rullino
15.Sbavatore
16.Chiave esagonale
Attrezzi necessari per l’installazione (non forniti)
REGOLAMENTO (UE) N. 517/2014 - F-GAS
L’unità contiene R410A, un gas fluorurato a effetto serra,
con potenziale di riscaldamento globale (GWP) = 2087,50.
Non disperdere R410A nell’ambiente.
AF ACS B
2
4
1 3
5
Non è necessaria alcuna aggiunta di olio al compressore.
6
CARICA STANDARD CARICA AGGIUNTIVA LUNGHEZZA MINIMA
L Tot. (m) L n (m) L Tot. (m) L n (m) L n (m)
AFEX140
MONO SPLIT 40 - 50 - 5
DUAL SPLIT 40 30 100 30 5
TRIAL SPLIT 40 30 100 30 5
QUADRI SPLIT 40 30 100 30 5
PENTA SPLIT 40 30 100 30 5
7ITALIANO

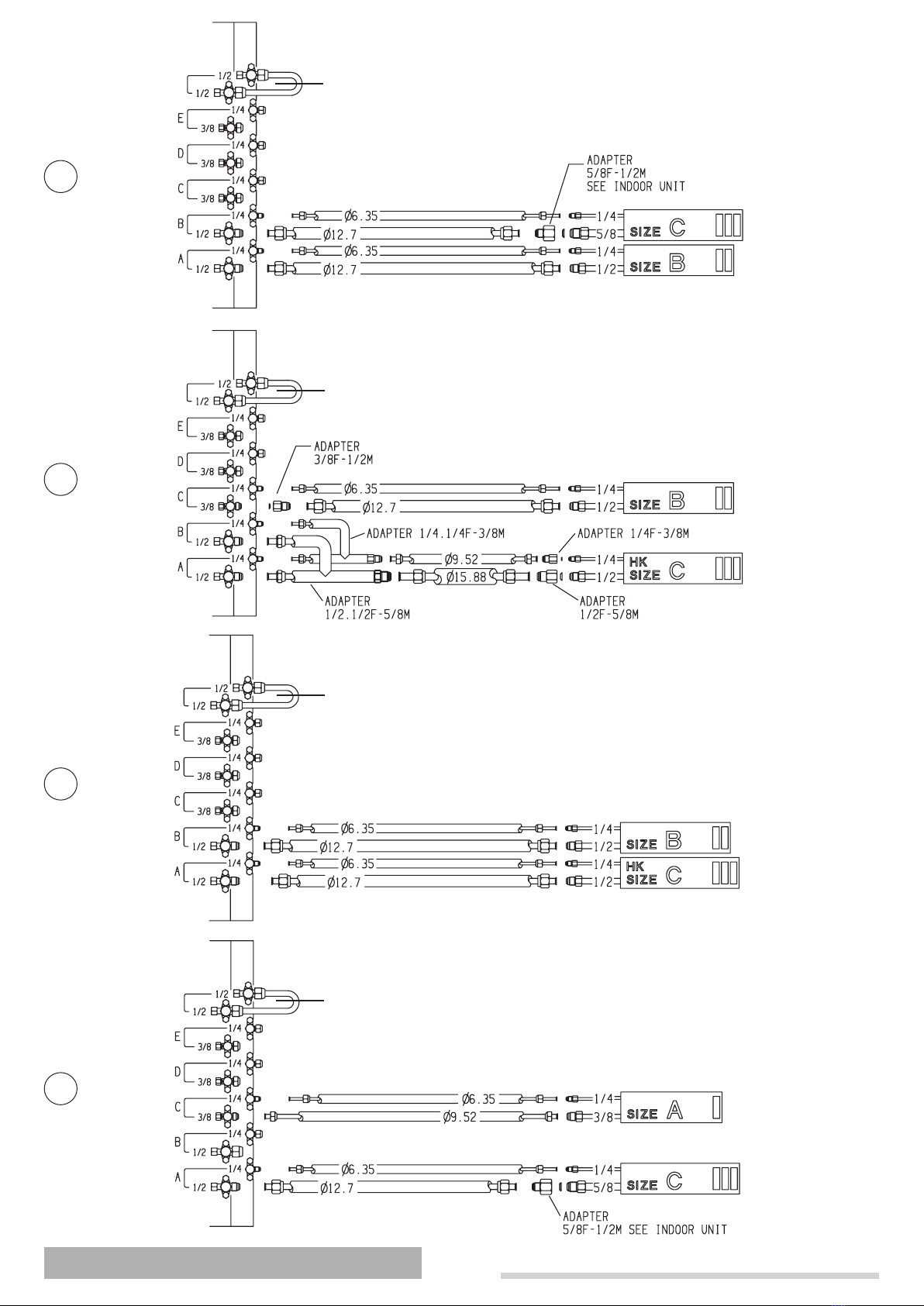

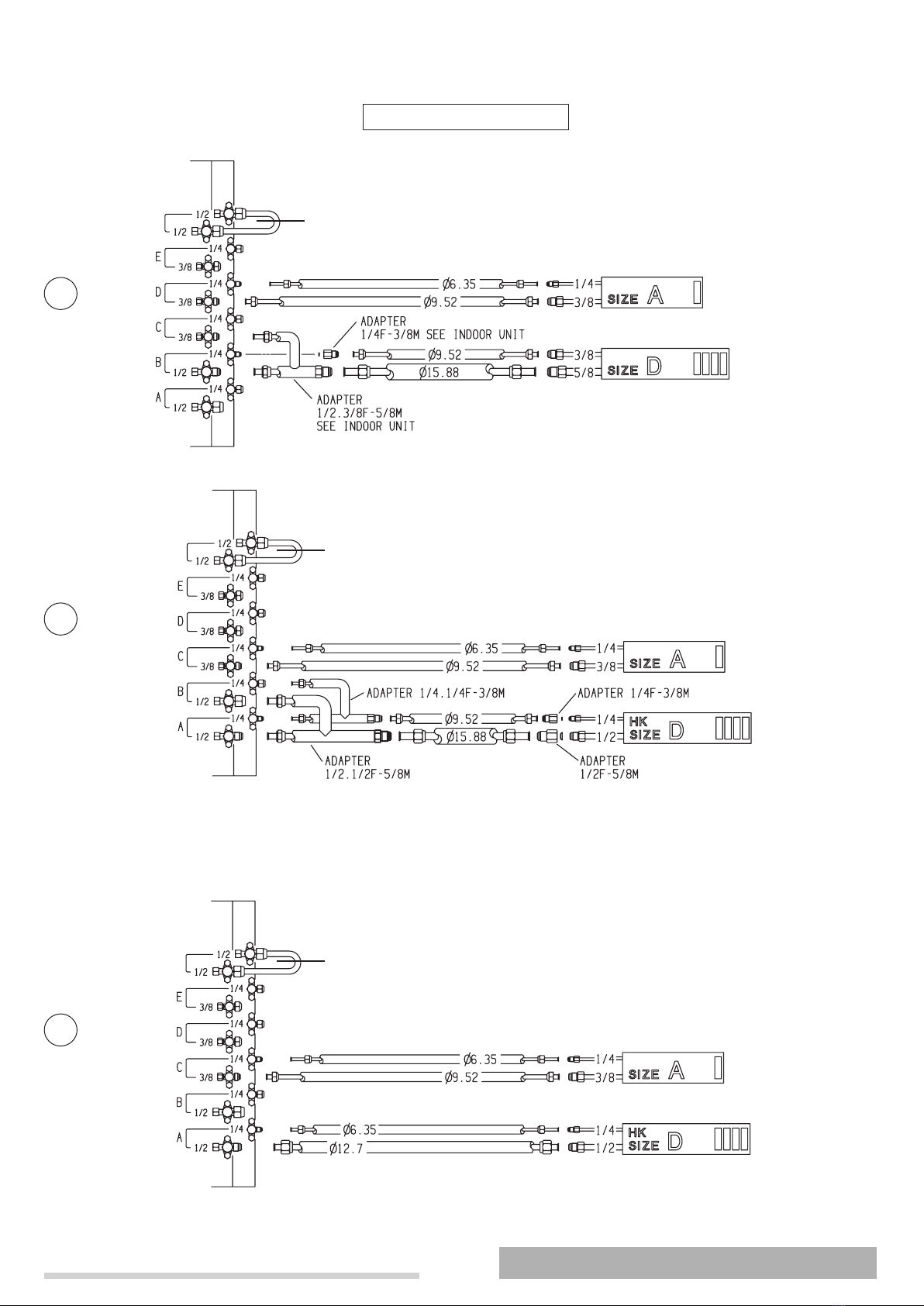

Tabella combinazioni unità Esterna - Interna
A- B- C-D= taglia unità interna (vedi catalogo) Alimentazione elettrica: 380 - 415 3N ~ 50 Hz
Combinazione
n.
Tipo Unità Porta Unità interna
sistema esterna a b c d e
1
mono G140
HK D
1b HK D
2 D
3
dual G140
D D
4 HK D A
4b HK D A
5 B C
6 HK C B
6b HK C B
7 C A
8 HK C A
8b HK C A
9 B B
10 HK B B
10b HK B B
11
trial G140
BBB
12 HK B B B
12b HK B B B
13 C B A
14 HK C B A
14b HK C B A
15 B B A
16 HK B B A
16b HK B B A
17 C A A
18 HK C A A
18b HK C A A
19 B A A
20 HK B A A
20b HK B A A
21 AAA
22
quadri G40
B B B A
23 HK B B B A
23b HK B B B A
24 B B A A
25 HK B B A A
25b HK B B A A
26 C A A A
27 HK C A A A
27b HK C A A A
28 B A A A
29 HK B A A A
29b HK B A A A
30 A A A A
31
penta G140
B B A A A
31b HK B B A A A
32 AAAAA
8
ITALIANO

(continua a pag. 18)
DICHIARAZIONE DI CONFORMITÀ
Questo prodotto è marcato in quanto conforme alle Direttive:
– Bassa Tensione n. 2014/35/UE (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 + A13:2012
+ A1:2006 + A2:2009 with EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010
+ A15:2011).
– Compatibilità Elettromagnetica n. 2014/30/UE, 92/31 CEE e 93/68 CEE. (Standard: EN55014-1 (2006) + A1(2009) +
A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),
EN 61000-3-3 (2008)
– RoHS2 n.2011/65/UE.
– Regolamento (UE) n. 206/2012, del 6 marzo 2012, relativo alle specifiche per la progettazione ecocompatibile dei
condizionatori d’aria e dei ventilatori.
– Regolamento (UE) n. 626/2011, del 4 maggio 2011, relativo all’etichettatura indicante il consumo d’energia dei
condizionatori d’aria.
Questa dichiarazione sarà nulla nel caso di impiego diverso da quello dichiarato dal Fabbricante e/o di mancata
osservanza, anche solo parziale, delle istruzioni d’installazione e/o d’uso.
GAMMA E CONFORMITÀ
MODELLO CODICE
AFEX140 20112931
GARANZIA
Il prodotto Tgode di una garanzia convenzionale (valida per Italia, Repubblica di San Marino, Città del
Vaticano), a partire dalla data di acquisto del prodotto stesso.
b
Conservare la documentazione di acquisto scalmente valida del prodotto da presentare all'Assistenza
Autorizzata al momento della richiesta dell'intervento in garanzia.
Trova l'Assistenza Autorizzata più vicina visitando il sito www.thermital.it
Gentile tecnico,
ci complimentiamo con Lei per aver proposto un'unità esterna AFEX, un prodotto moderno, in grado di assicurarLe
il massimo benessere per lungo tempo con elevata afdabilità, efcienza, qualità e sicurezza.
Con questo libretto desideriamo fornirLe le informazioni che riteniamo necessarie per una corretta e più facile
installazione dell'apparecchio senza voler togliere nulla alla Sua competenza e capacità tecnica.
Buon lavoro e rinnovati ringraziamenti.
T
9ITALIANO

IMPORTANT!
Please read before installation
This air conditioning system meets strict safety and
operating standards.
For the installer or service person, it is important to
install or service the system so that it operates safely and
efficiently.
For safe installation and trouble-free operation, you
must:
• Carefully read this instruction booklet before beginning.
• Follow each installation or repair step exactly as shown.
• Observe all local, state and national electrical codes.
• Pay close attention to all warning and caution notices
given in this manual.
•The unit must be supplied with a dedicated electrical line.
WARNING
This symbol refers to a hazard or unsafe practice which
can result in severe personal injury or death.
CAUTION
This symbol refers to a hazard or unsafe practice which can
result in personal injury or product or property damage.
If necessary, get help
These instructions are all you need for most installation
sites and maintenance conditions.
If you require help for a special problem, contact our
sale/service outlet or your certified dealer for additional
instructions.
In case of improper installation
The manufacturer shall in no way be responsible for
improper installation or maintenance service, including
failure to follow the instructions in this document.
SPECIAL PRECAUTIONS
• During installation, connect before the refrigerant system
and then the wiring one; proceed in the reverse orden
when removing the units.
When wiring
ELECTRICAL SHOCK CAN CAUSE SEVERE
PERSONAL INJURY OR DEATH. ONLY A
QUALIFIED, EXPERIENCED ELECTRICIANS
SHOULD ATTEMPT TO WIRE THIS SYSTEM.
• Do not supply power to the unit until all wiring and tubing
are completed or reconnected and checked, to ensure
the grounding.
• Highly dangerous electrical voltages are used in this
system. Carefully refer to the wiring diagram and these
instructions when wiring.
Improper connections and inadequate grounding can cause
accidental injury and death.
• Ground the unit following local electrical codes.
• The Yellow/Green wire cannot be used for any connection
different from the ground connection.
• Connect all wiring tightly. Loose wiring may cause
overheating at connection points and a possible fire
hazard.
• Do not allow wiring to touch the refrigerant tubing,
compressor, or any moving parts of the fan.
• Do not use multi-core cable when wiring the power
supply and control lines. Use separate cables for each
type of line.
When transporting
Be careful when picking up and moving the indoor and
outdoor units. Get a partner to help, and bend your knees
when lifting to reduce strain on your back. Sharp edges
or thin aluminium fins on the air conditioner can cut your
fingers.
When installing...
... In a ceiling or wall
Make sure the ceiling/wall is strong enough to hold the
unit-weight. It may be necessary to build a strong wooden
or metal frame to provide added support.
... In a room
Properly insulate any tubing run inside a room to prevent
“sweating”, which can cause dripping and water damage
to walls and floors.
... In moist or uneven locations
Use a raised concrete base to provide a solid level
foundation for the outdoor unit.
This prevents damage and abnormal vibrations.
... In area with strong winds
Securely anchor the outdoor unit down with bolts and a
metal frame. Provide a suitable air baffle.
... In a snowy area (for heat pump-type systems)
Install the outdoor unit on a raised platform that is higher
than drifting snow. Provide snow vents.
When connecting refrigerant tubing
• Observe the information on the tubing length.
• Use the flare method for connecting tubing.
• Apply refrigerant lubricant to the matching surfaces of
the flare and union tubes before connecting them; screw
by hand and then tighten the nut with a torque wrench
for a leak-free connection.
• Check carefully for leaks before starting the test run.
NOTE:
Depending on the system type, liquid and gas lines may
be either narrow or wide. Therefore, to avoid confusion,
the refrigerant tubing for your particular model is specified
as narrow tube for liquid, wide tube for gas.
When servicing
• Turn the power OFF at the main power board before
opening the unit to check or repair electrical parts and
wiring.
• Keep your fingers and clothing away from any moving
parts.
• Clean up the site after the work, remembering to check
that no metal scraps or bits of wiring have been left
inside the unit being serviced.
• Ventilate the room during the installation or testing the
refrigeration system; make sure that, after the installation,
no gas leaks are present, because this could produce
toxic gas and dangerous if in contact with flames or
heat-sources.
WARNING
10
ENGLISH

Installation site selection
AVOID
• Heat sources, exhaust fans.
• Direct sunlight.
• Damp, humid or uneven locations.
• To make holes in areas where electrical wiring or conduits
are located.
DO
• Choose places as cool as possible and well ventilated.
• use lug bolts or equal to bolt down the unit, reducing
vibration and noise.
Provide a solid base for outdoor unit raised from the
ground level. Fix unit to base using 4 anchor bolts.
10 cm
10 cm
45 cm
SYSTEM WIRING DIAGRAM
AF ACS B
1 INDOOR UNIT
POWER SUPPLY
AC 380-415V
3PHASE 50Hz
11 ENGLISH

AF ACS B
2 INDOOR UNITS
AF ACS B
3 INDOOR UNITS
POWER SUPPLY
AC 380-415V
3PHASE 50Hz
POWER SUPPLY
AC 380-415V
3PHASE 50Hz
12
ENGLISH

AF ACS B
4 INDOOR UNITS
AF ACS B
5 INDOOR UNITS
DELAYED FUSE
Main switch for disconnection from the supply line must have a contact separation
in all poles that provides full disconnection under category III overvoltage conditions.
POWER SUPPLY
AC 380-415V
3PHASE 50Hz
POWER SUPPLY
AC 380-415V
3PHASE 50Hz
ELECTRICAL SWITCH (SAFETY)
13 ENGLISH

LENGTH, SIZE WIRES AND DELAYED FUSE
ADDITIONAL MATERIAL REQUIRED FOR INSTALLATION (NOT SUPPLIED)
• Deoxidized annealed copper tube for refrigerant tubing connecting the units of the system; it has to be insulated with
foamed polyethylene (min. thickness 8mm).
• PVC pipe for condensate drain pipe (ø int.18mm) in length suitable to let the condensate flow into the outside drainage.
• Anti-freeze oil for flare connections (about 30g.).
• Electric wire: use insulated copper wires of size and length as shown at paragraph “SYSTEM WIRING DIAGRAMS”.
Supply power wire A:
Multipolar electric wire. Size and length of the suggested electric wire are showed on table “electrical data”. The wire
must be Mod. H07RN-F (according to CEI 20-19 CENELEC HD 22). Make sure the length of the conductors between
the fixing point and the terminals allows the straining of the conductors L, N before that of the grounding.
Connecting wire B (SHIELDED):
Bipolar electric shielded wire; size and length of the suggested electric wire are showed on table “electrical data”.
The wires have not to be lighter than Mod. H05VVC4V5-K (according to CEI 20-20 CENELEC HD21).
Connecting wire C (with ground conductor):
Multipolar electric wire; size and length of the suggested electric wire are showed on table “electrical data”. The
wires have not to be lighter than Mod. H07RN-F (according to CEI 20-19 CENELEC HD22).
NARROW TUBE LARGE TUBE
INDOOR UNIT SIZE
OUTER DIAMETER MIN. THICKNESS OUTER DIAMETER MIN. THICKNESS
A6,35 mm 0,8 mm 9,52 mm 0,8 mm
B - C - D 6,35 mm 0,8 mm 12,7 mm 0,8 mm
B - C - D (HK) 9,52 mm 0,8 mm 15,88 mm 1 mm
D (ASI) 9,52 mm 0,8 mm 15,88 mm 1 mm
AF ACS B - AF ACS B TANK 12,7 mm 0,8 mm 12,7 mm 0,8 mm
• Cooling Maximum conditions
Outdoor temperature : 43°C D.B.
Room temperature : 32°C D.B. / 23°C W.B.
• Cooling Minimum conditions
Outdoor temperature : –15°C D.B.
Room temperature : 10°C D.B. / 6°C W.B.
• Heating Maximum conditions
Outdoor temperature : 24°C D.B. / 18°C W.B.
Room temperature : 27°C D.B.
• Heating Minimum conditions
Outdoor temperature : –15°C D.B.
Room temperature : 5°C D.B.
OPERATING LIMITS
MODELLO L ("A") m L ("B") m L ("C") m
AFEX140
mm24 0,75 1,5
12,5 A
MONO SPLIT 20 50 50
DUAL SPLIT 20 30 30
TRIAL SPLIT 20 30 30
QUADRI SPLIT 20 30 30
PENTA SPLIT 20 30 30
14
ENGLISH

TUBING LENGTH AND ELEVATION DIFFERENCE LIMITS
No additional charge of compressor oil is necessary.
AF ACS B
L Tot. = Total tubing length (L1 + L2 + L3...)
Ln = Maximum tubing length of a single indoor unit (n=1,2,3...)
L = Keep AF ACS B tubing as short as possible (MAX. 10/12m)
REQUIRED AMOUNT OF ADDITIONAL REFRIGERANT
For tubing 1/4 “ - 3/8” = 15g/m
For tubing 1/4 “ - 1/2” = 20g/m
For tubing AF ACS B (1/2”) = 20g/m
LIMIT OF ELEVATION DIFFERENCE - OUTDOOR UNIT/INDOOR UNIT: 10m (H1, H2, H3, H4, H5, H6)
LIMIT OF ELEVATION DIFFERENCE BETWEEN INDOOR UNITS: 5m (H)
1.Standard screwdriver
2.Phillips head screwdriver
3.Knife or wire stripper
4.Tape measure
5.Level
6.Sabre saw or key hole saw
7.Hacksaw
8. Core bits ø 5
19.Hammer
10.Drill
11.Tube cutter
12.Tube flaring tool
13.Torque wrench
14.Adjustable wrench
15.Reamer (for
reburring)
16.Hex. key
Tools required for installation (not supplied)
REGULATION (EU) No. 517/2014 - F-GAS
The unit contains R410A, a fluorinated greenhouse gas
with a global warming potential (GWP) of 2087.50. Do not
release R410A into the atmosphere.
1. REDUCTION 1/2F - 3/8M + PIPE UNION 3/8 (2pcs)
2. REDUCTION 3/8F - 1/2M + PIPE UNION 1/2 (2pcs)
3. COVER (11pcs)
4. DRAIN TUBE
5. ADHESIVE DAMPER (4pcs)
6. TUBES 1/4 - 3/8 + 1/2 - 5/8 for HK (1set)
ACCESSORIES SUPPLIED WITH THE UNIT
2
4
1 3
AT SHIPMENT ADDITIONAL REFRIGERANT MINIMUM LENGTH
L Tot. (m) L n (m) L Tot. (m) L n (m) L n (m)
AFEX140
MONO SPLIT 40 - 50 - 5
DUAL SPLIT 40 30 100 30 5
TRIAL SPLIT 40 30 100 30 5
QUADRI SPLIT 40 30 100 30 5
PENTA SPLIT 40 30 100 30 5
56
15 ENGLISH

Outdoor - Indoor unit combination table
A- B- C-D= indoor unit size (see catalogue) Power Supply: 380 - 4153N ~ 50 Hz
Combination
n.
System Outdoor Indoor unit port
Type unit a b c d e
1
mono G140
HK D
1b HK D
2 D
3
dual G140
D A
4 HK D A
4b HK D A
5 B C
6 HK C B
6b HK C B
7 C A
8 HK C A
8b HK C A
9 B B
10 HK B B
10b HK B B
11
trial G140
BBB
12 HK B B B
12b HK B B B
13 C B A
14 HK C B A
14b HK C B A
15 B B A
16 HK B B A
16b HK B B A
17 C A A
18 HK C A A
18b HK C A A
19 B A A
20 HK B A A
20b HK B A A
21 AAA
22
quadri G40
B B B A
23 HK B B B A
23b HK B B B A
24 B B A A
25 HK B B A A
25b HK B B A A
26 C A A A
27 HK C A A A
27b HK C A A A
28 B A A A
29 HK B A A A
29b HK B A A A
30 A A A A
31
penta G140
B B A A A
31b HK B B A A A
32 AAAAA
16
ENGLISH

(go on page 18)
DECLARATION OF CONFORMITY
This product is marked as it satisfies Directives:
– Low voltage no. 2014/35/UE (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 + A13:2012
+ A1:2006 + A2:2009 con EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010
+ A15:2011).
– Electromagnetic compatibility no. 2014/30/UE, 92/31 EEC and 93/68 EEC. (Standard: EN55014-1 (2006) + A1(2009)
+ A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),
EN 61000-3-3 (2008)
– RoHS2 no.2011/65/EU.
– Regulation (EU) no. 206/2012, of 6 march 2012, concerning the specifications for ecodesign requirements of air
conditioners and fans.
– Regulation (EU) no. 626/2011, of 4 may 2011, concerning the labeling indicating the energy consumption of air
conditioners.
This declaration will become void in case of misuse and/or non observance though partial of manufacturer’s installation
and/or operating instructions.
RANGE AND CONFORMITY
MODELLO CODICE
AFEX140 20112931
Dear heating engineer,
we would like to congratulate you on having recommended an outdoor unit AFEX: a modern product that's capable of ensuring
maximum comfort over time with a high degree of reliability, efciency, quality and safety.
While your technical skills and knowledge will certainly be more than sufcient, this booklet contains all the information that we
have deemed necessary for the device's correct and easy installation.
Please accept our thanks and our congratulations on your choice of product.
T
17 ENGLISH

TUBES CONNECTION • CONNESSIONE TUBI
N° 1 INDOOR UNIT
AF ACS
B
AF ACS
B
AFEX140 +
AF ACS B PORT: SEE AF ACS B UNIT INSTALLATION MANUAL
AF ACS B PORT: SEE AF ACS B UNIT INSTALLATION MANUAL
(ASID)
1
2
AF ACS
BAF ACS B PORT: SEE AF ACS B UNIT INSTALLATION MANUAL
1b
(HEAT ONLY)
(HEAT & COOLING)
18
ENGLISH / ITALIANO

N° 2 INDOOR UNITS
AF ACS
B
AF ACS
B
AFEX140 +
AF ACS B PORT: SEE AF ACS B UNIT INSTALLATION MANUAL
AF ACS B PORT: SEE AF ACS B UNIT INSTALLATION MANUAL
(ASID)
3
4
AF ACS
BAF ACS B PORT: SEE AF ACS B UNIT INSTALLATION MANUAL
4b
(HEAT ONLY)
(HEAT & COOLING)
19 ENGLISH / ITALIANO

AF ACS
BAF ACS B PORT: SEE AF ACS B UNIT INSTALLATION MANUAL
(ASIC)
7
AF ACS
BAF ACS B PORT: SEE AF ACS B UNIT INSTALLATION MANUAL
AF ACS
BAF ACS B PORT: SEE AF ACS B UNIT INSTALLATION MANUAL
(ASIC)
5
6
AF ACS
BAF ACS B PORT: SEE AF ACS B UNIT INSTALLATION MANUAL
6b
(HEAT ONLY)
(HEAT & COOLING)
20
ENGLISH / ITALIANO
