Thinkrider X7 User manual

Owner´s manual
THINKRIDER X7
Read the instructions carefully before using.
Keep them in a safe place for future reference. EN / DE
Lesen Sie die Anweisungen vor der Verwendung sorgfältig durch.
Bewahren Sie die Anleitung zum späteren Nachschlagen an einem sicheren Ort auf.
Art. 659690

1. Thinkrider X7 Smart Trainer
Features
New generation of X7 persists the classic and steady shape and the unique skills of swaying
without frame damage, which also achieves overall upgrade of functional performance as
software upgrade and the reliability and practicability are greatly improved.
• Unique „Y“ shape, realistic riding feeling, reduce hard damage to the carbon  bre
frame, the elastic steel base + adjustable supporting feet perfectly simulates the ±5°
swaying range.
• New real-time temperature control upgraded algorithm, an automatic temperature
compensation function, accurate power can be up to ± 2%, which means it has
stepped into the high-end intelligent riding platform with a power accuracy error wit-
hin 2%.
• Upgraded Bluetooth, ANT + dual protocol wireless signal, and also support FE-C
protocol and compatible with most mainstream apps and ANT + protocol supported
GPS bike computers.
• Optimized target power algorithm, which made it applicable of e󰀩 cient power training
for professional riders.
• Calibration software provided for improving power accuracy, meanwhile, it also
supports bluetooth  rmware upgrade and algorithm upgrade.
1
2
3
4
5

2. Safety instructions
• Do not let children and pets get close to the bike trainer.
• Please use the trainer on a stable ground.
• Please consult your doctor before starting or modifying any exercise program.
• Do not touch the moving parts of the trainer with your hands or objects.
• The ywheel will generate high temperatures after using for a long time.
Do not touch it.
• Do not touch the ywheel or disassemble the bicycle while the ywheel is
still rotating.
• Be careful when standing on the trainer.
• Keep the trainer away from re, water and other obstacles .
• lt is strictly forbidden for people with heart or brain diseases and other users who
are not suitable for high-intensity exercise to use the trainer.
• Users who are not responsible for their own behavior should not use the trainer.
1
2
3
4
5
6
7
8
9
10
Caution! Caution crushing
of hands!
Caution hot!

3. Specications
Damping type
Type
electromagnetic coil
X7
Max. slope
Structure
16%
Y-Shape
Transmission mode Rubber octagon multi-wedge belt
Power calibration Calibration, automatic temperature compensation
Weight
Compatibility
22kg
Quick-release 130/135mm, thru axle 12*142/148
Max. power 2.500W
Power supply
Cassette
100-240V ~1.5A 50-60Hz
SHIMANO/SRAM 8-11 Speed;
(XD/XDR 12 speed and CP freehub is optional.)
Folded size 410*250*480mm
Inertia ywheel weight
Wheel size
Standard Conguration
5.7kg
24“ RD/ 24“ MTB/ 650c RD/ 26“ MTB/ 700c RD/
650b MTB/ 29“ MTB
Power accuracy ±2%
Wireless signal
Noise level
ANT +, Bluetooth
58db(@1.0m&30KPH)
Expansion size 410*250*850mm
Power adapter (EU2 Pin), ANT +, 8-10 speed ywheel washer, quick release, quick release adapter, manual.

4. Product composition
1
5 6 7
42 3
Remove the bike trainer and accessories from the box and be sure to keep the box and
foam for future transportation and storage.
(When you encounter an after-sales problem, be sure to use the original packaging
for mailing. The manufacturer will not bear any loss caused by the use of non-original
packaging)
The package should contain:
• X7 Smart bike trainer
• power adapter (EU2 Pin)
• quick-release
• ANT+ adapter
• speed washer
• quick releaseconversion components
(Support 130 / 135 QR)
• thru axle conversion components
(Support 12x142 / 12x148 thru axle)
1
2
3
4
5
6
7

5. Installation

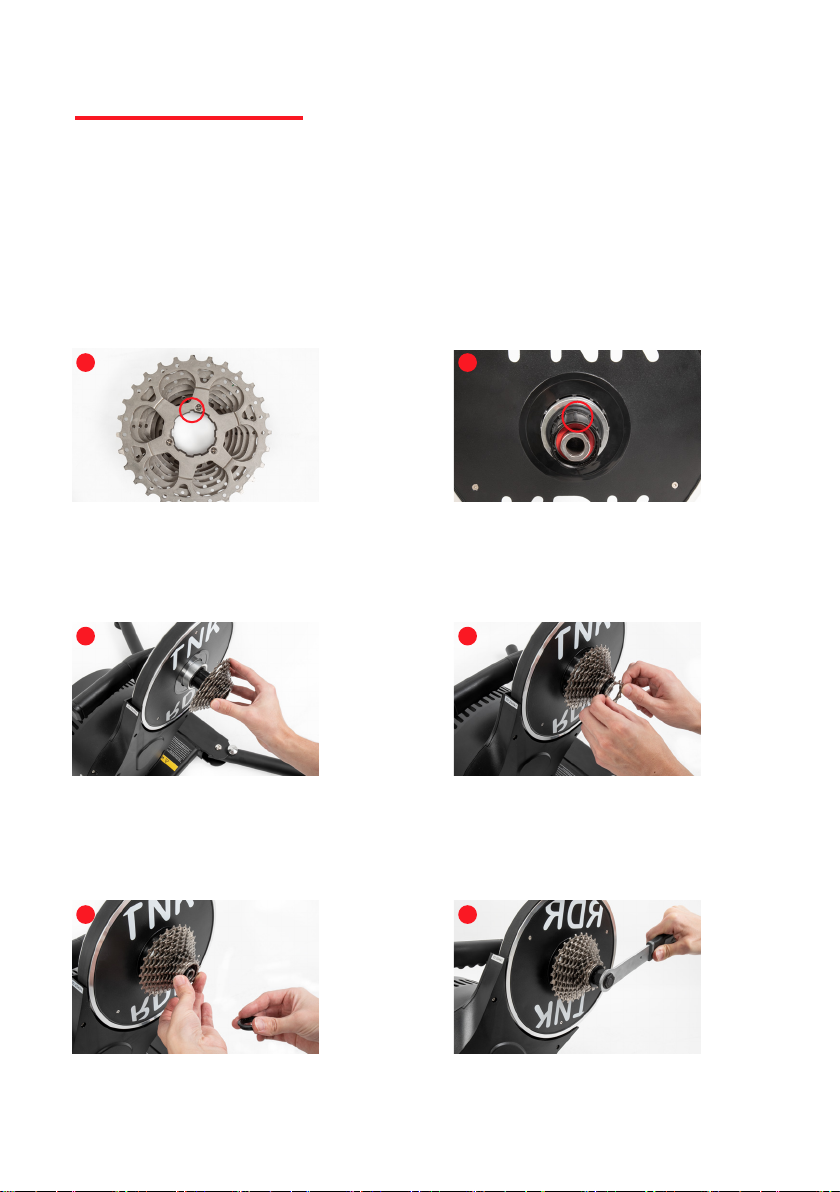

Cassette Installation
1 2
3 4
5 6
Note: The assembly is explained using an 11-speed cassette. In the case of a cassette
with fewer sprockets, the spacer ring supplied (scope of delivery, gure no. 5) must rst be
attached. Then follow these instructions.
The cassette only ts in one position on the
freewheel. Pay attention to the narrow notch.
There is also only a narrow elevation on the
freewheel.
Put the cassette on the freewheel.
Put on the locking ring and screw it hand-tight in
a clockwise direction.
A torque wrench (not included) should be used
for tightening; the cassette is tightened to 35-50
Nm.
Now the individual sprockets, starting with the
larger one, come onto the freewheel.

• Place the trainer on a level surface, ensure that there are no obstacles or
dangerous objects around.
• Unfold the movable feet and adjust the leg height of the outer side of the feet to
ensure that the trainer is stable.
• Connect the trainer to a standard 110 V - 220 V power outlet with the original power
adapter.
• There is a free hub on the cycling trainer, which supports the Standard shimano
and sram B-11 speed cassettes (Note: 11 speed cassettes can be directly installed,
others need to add the cassette spacer.)
• Please follow the instructions below
1
2
3
4
5

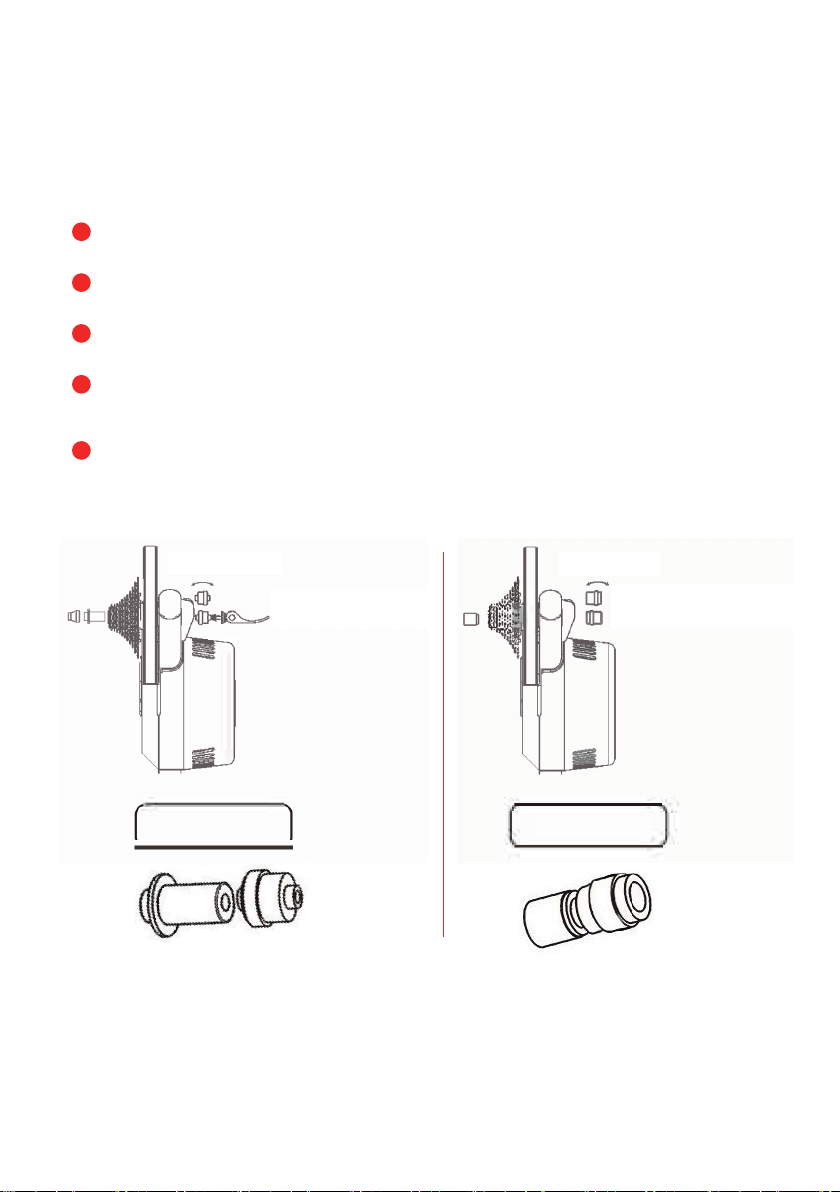

Trainer Installation
Rotate 180°
Suitable for 130 mm spacing
Suitable for 135 mm spacing
Please make sure the quick-release or thru axle is securely locked.
Suitable for 142 mm spacing
Suitable for 148 mm spacing
Rotate 180°

Bicycle Installation
• Change the rear derailleur to the highest gear/ smallest sprocket.
• Release the rear wheel‘s quick release and remove the rear wheel from the frame.
• lnstall the frame to the bike trainer just like installing the rear wheel to the frame.
• Lock the quick release lever and make sure the installation is  rm.
• Before using, please ensure that the quick release lever is locked. lf the quick
release lever is not tightened properly, it may result in personal injury and property
damage.
1
2
3
4
5
5. Installation

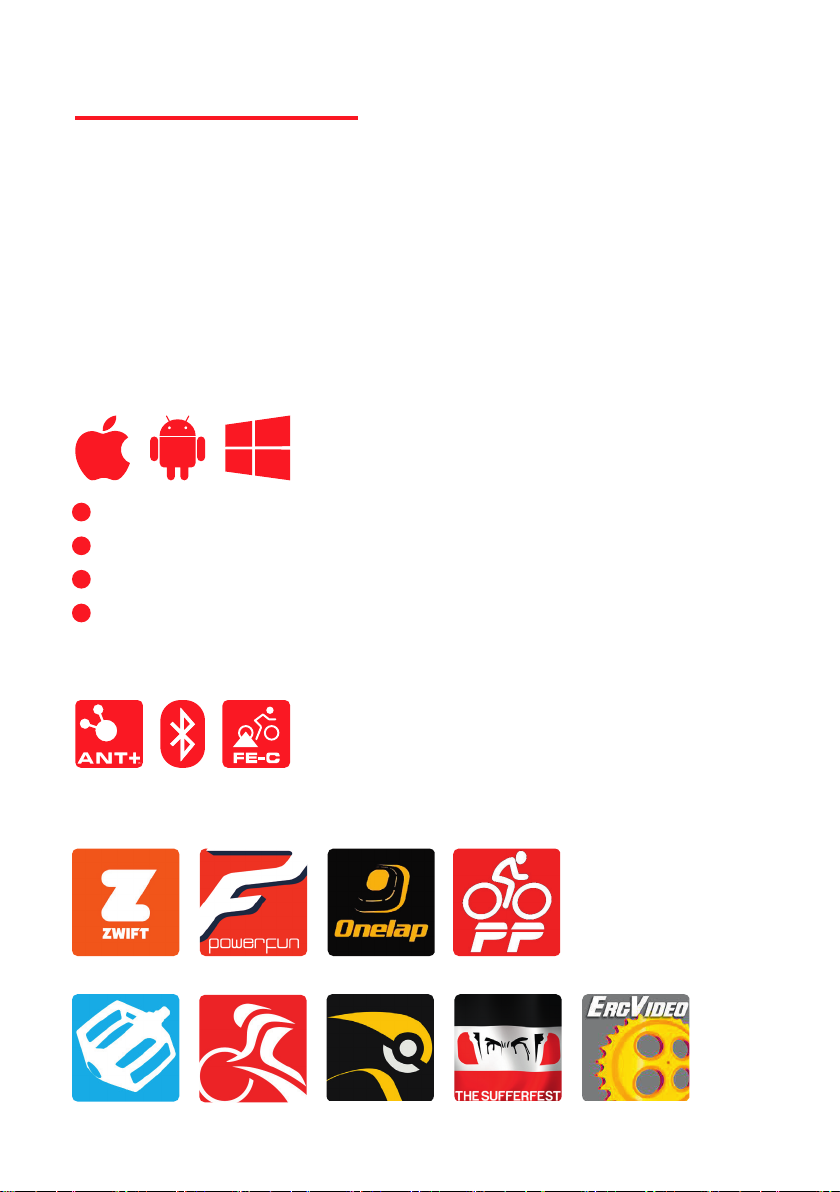

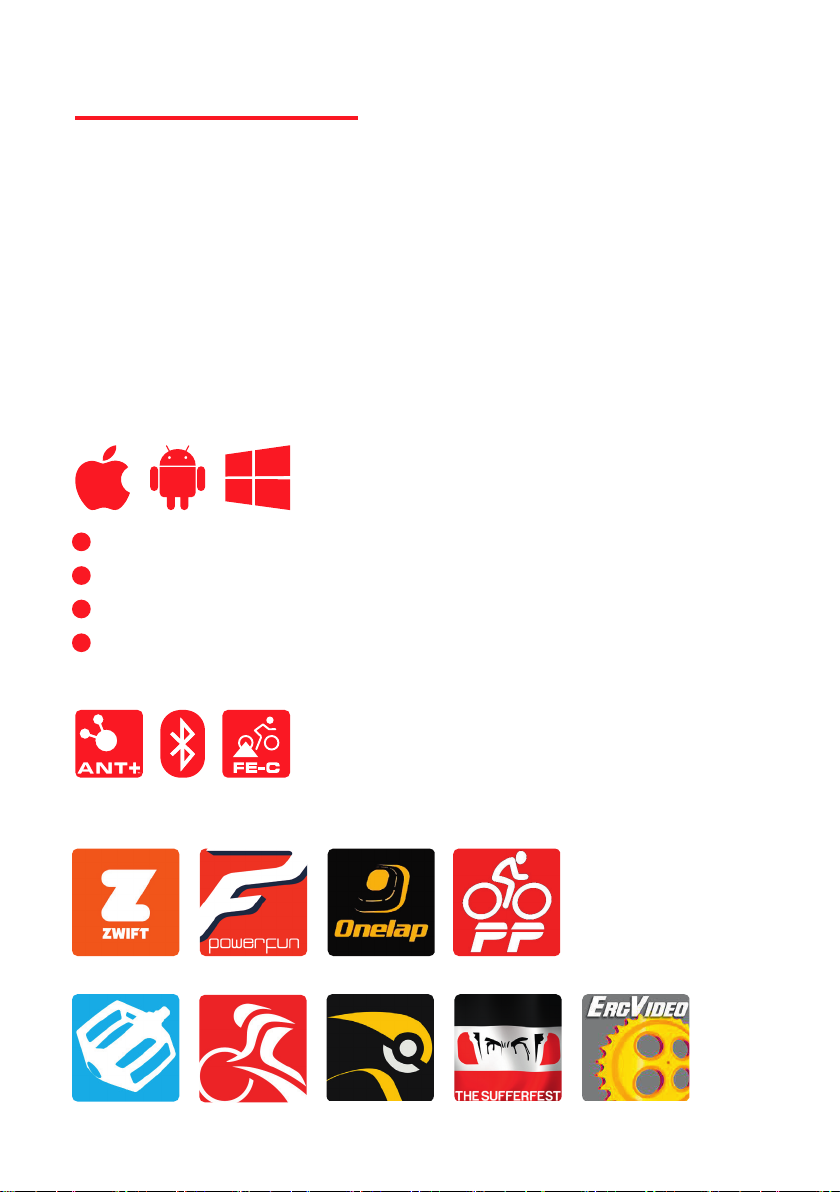

6. Compatibility
Cycling APP Settings
This trainer is a general equipment, can adapt to most of the standard agreement of
third-party cycling software. After downloading and installing the cycling software on your
smartphone or computer, switch on the power of the trainer, open the software, nd the
device connection interface in the software, search and connect the “cycling trainer“.
Comapitble Apps
Comapitble System
Comapitble Protocol
• Support iPhone systems above IOS8, and support Bluetooth
• Support Android systems above 4.3, and support Bluetooth
• MAC OS requires ANT+
• PC systems above Windows 7, requires ANT+
1
2
3
4
THINKRIDER SMART TRAINERS can provide the maximum range of compatibility and
connectivity, compatible with or connected to smartphones, tablets, laptops / PC´s or GPS
cycling computer, depends on the third party software which device you can use.
Peripedal TrainerRoad Rouvy Mobile Su󰀨erfest ERCVIDEO
Zwift PowerFun Onelap PerfPRO

8. Pilot lamp
Bike trainer status Pilot lamp status
standby mode The red light is on and the blue light is blinking
ANT+ mode The red light is on and the blue light is blinking
Bluetooth mode The red and the blue lights are on and not blinking
Equipment failure Lights do not shine
Please look into the detailed manual service if the equipment is abnormal.
7. Firmware update&software setting
Firmware update
Calibration
The cycling trainer needs rmware upgrade.
For rmware updates, please download the app on your mobile phone: Thinkrider
tools (please use your smartphone and download the app from the o󰀩cial website.)
(Website: www.thinkrider.com)
The trainer has been calibrated before delivery, so calibration is not necessary for normal use.
lf riding more than 5000 km or if the belt is seriously skidding, please calibrate.
Special note: during the upgrade, please keep the phone within 1 meter of the cycling
trainer. Do not exit the upgrading interface, do not carry out any other operation and
do not turn o󰀨 the power of the cycling trainer until the rmware upgrade is completed.
!

9. Warranty
• The product is guaranteed for one year. If the product fails during the warranty
period and the fault is due to a quality problem with the original device or an
assembly process, the company o󰀨ers free maintenance and replacement parts.
• Please use the original packing materials when you need to ship the package.
• Product damage or malfunction caused by the following reasons is not covered by
the warranty.
• Damage caused by use or installation in accordance without the
instructions.
• Product damage caused by human factors or accident.
• lf you have not contacted the company or the dealer to conrm and disassemble
the product yourself without authorization.
• lngress of water causes equipment failure.
• Aging and scratches caused by normal use.
1
A
B
C
2
3
4
5
After the expiration of the warranty period, the company will still provide maintenance
services, but the corresponding maintenance costs are charged.

1. Thinkrider X7 Smart Trainer
Merkmale
Die neue Generation von X7 behält die klassische und stabile Form und die einzigartigen
Fähigkeiten des Schwankens ohne Rahmenschäden bei, wodurch auch eine allgemeine
Verbesserung der funktionalen Leistung als Software-Upgrade erreicht wird und die
Zuverlässigkeit und Praktikabilität erheblich verbessert werden.
• Einzigartige „Y“-Form, realistisches Fahrgefühl, reduziert harte Schäden am Car-
bonrahmen, die elastische Stahlbasis + verstellbare Stützfüße simulieren perfekt
den Schwankungsbereich von ±5°.
• Neuer verbesserter Algorithmus für die Temperaturregelung in Echtzeit, eine auto-
matische Temperaturkompensationsfunktion, die genaue Leistung kann bis zu ± 2%
betragen, was bedeutet, dass sie mit einem Leistungsgenauigkeitsfehler innerhalb
von 2% in die intelligente High-End-Fahrplattform eingetreten ist.
• Verbessertes Bluetooth, ANT + Dual-Protokoll-Funksignal und Unterstützung des
FE-C-Protokolls und kompatibel mit den meisten Mainstream-Apps und ANT + -Pro-
tokoll-unterstützten GPS-Fahrradcomputern.
• Optimierter Zielleistungsalgorithmus, der für e󰀩 zientes Krafttraining für professio-
nelle Fahrer geeignet ist.
• Zur Verbesserung der Leistungsgenauigkeit wird eine Kalibrierungssoftware bereit-
gestellt, die auch ein Bluetooth-Firmware-Upgrade und ein Algorithmus-Upgrade
unterstützt.
1
2
3
4
5

2. Sicherheitshinweise
• Lassen Sie Kinder und Haustiere nicht in die Nähe des Fahrradtrainers.
• Bitte verwenden Sie den Trainer auf einem stabilen Untergrund.
• Bitte konsultieren Sie Ihren Arzt, bevor Sie ein Trainingsprogramm beginnen oder
ändern.
• Berühren Sie die beweglichen Teile des Trainers nicht mit Ihren Händen oder
Gegenständen.
• Das Schwungrad erzeugt nach längerem Gebrauch hohe Temperaturen. Berühre
es nicht.
• Berühren Sie nicht das Schwungrad und zerlegen Sie das Fahrrad nicht, während
das Schwungrad sich noch dreht.
• Seien Sie vorsichtig, wenn Sie auf dem Trainer stehen.
• Halten Sie den Trainer von Feuer, Wasser und anderen Hindernissen fern .
• Es ist Personen mit Herz- oder Gehirnerkrankungen und anderen Benutzern, die
für hochintensive Übungen nicht geeignet sind, strengstens untersagt, den Trainer
zu benutzen.
• Benutzer, die für ihr eigenes Verhalten nicht verantwortlich sind, sollten den Trainer
nicht verwenden.
1
2
3
4
5
6
7
8
9
10
Achtung! Quetschgefahr! Warnung vor
heißer Oberfläche!

3. Spezikationen
Dämpfungstyp
Art
elektromagnetische Spule
X7
Max. Neigung
Struktur
16%
Y-Form
Übertragungsmodus Oktagon-Mehrkeilriemen aus Gummi
Leistungskalibrierung Kalibrierung, automatische Temperaturkompensation
Gewicht
Kompatibilität
22kg
Schnellspanner 130/135mm, Steckachse 12*142/148
Max. Energie 2.500W
Stromversorgung
Kassette
100-240V ~1.5A 50-60Hz
SHIMANO/SRAM 8-11 Speed;
(XD/XDR 12 speed und CP-Freilauf ist optional.)
Gefaltete Größe 410*250*480mm
Trägheitsgewicht des Schwungrads
Radgröße
Standard Conguration
5,7kg
24“ RD/ 24“ MTB/ 650c RD/ 26“ MTB/ 700c RD/
650b MTB/ 29“ MTB
Leistungsgenauigkeit ±2%
Drahtloses Signal
Geräuschpegel
ANT +, Bluetooth
58db(@1.0m&30KPH)
Erweiterungsgröße 410*250*850mm
Netzteil (EU2 Pin), ANT+, 8-10 Gang Schwungradscheibe, Schnellspanner, Schnellspannadapter,
Bedienungsanleitung.

4. Produktzusammensetzung
1
5 6 7
42 3
Nehmen Sie den Fahrradtrainer und das Zubehör aus der Verpackung und bewahren Sie
die Verpackung und den Schaumsto󰀨 für zukünftigen Transport und Lagerung auf.
(Wenn Sie auf ein Problem nach dem Verkauf stoßen, verwenden Sie unbedingt die
Originalverpackung für den Versand. Der Hersteller übernimmt keine Schäden, die durch
die Verwendung einer Nicht-Originalverpackung entstehen.)
Das Paket sollte Folgendes enthalten:
• X7 Smart Fahrradtrainer
• Netzteil (EU2 Pin)
• Schnellspanner
• ANT+ Adapter
• Schwungradscheibe
• SchnellspannerUmbaukomponenten
(Unterstützt 130 / 135 QR)
• Umbaukomponenten für Steckachsen
(Unterstützt 12x142 / 12x148 Steckachse)
1
2
3
4
5
6
7

5. Installation
Kassetteninstallation
1 2
3 4
5 6
Hinweis: Die Montage wird anhand einer 11-fach Kassette erklärt. Bei Kassetten mit
weniger Ritzel muss zuerst der mitgelieferte Distanzring (Lieferumfang, Bild Nr. 5)
angebracht werden. Befolgen Sie dann diese Anweisungen.
Die Kassette passt nur in einer Position auf den
Freilauf. Achten Sie auf die schmale Kerbe.
Auch am Freilauf ist nur eine schmale Erhebung
vorhanden.
Setzen Sie die Kassette auf den Freilauf.
Sicherungsring aufsetzen und im Uhrzeigersinn
handfest anziehen.
Zum Anziehen sollte ein Drehmomentschlüssel
(nicht enthalten) verwendet werden; Die Kasset-
te wird mit 35-50 Nm angezogen.
Nun kommen die einzelnen Ritzel, beginnend
mit dem größeren, auf den Freilauf.

• Stellen Sie den Trainer auf eine ebene Fläche und stellen Sie sicher, dass sich
keine Hindernisse oder gefährlichen Gegenstände in der Nähe be nden.
• Klappen Sie die beweglichen Füße aus und passen Sie die Beinhöhe an der
Außenseite der Füße an, um sicherzustellen, dass der Trainer stabil steht.
• Schließen Sie den Trainer mit dem Original-Netzteil an eine standardmäßige
110 V - 220 V-Steckdose an.
• Der Radtrainer verfügt über eine Freilaufnabe, die die Standard-Shimano- und
Sram-B-11-fach-Kassetten unterstützt (Hinweis: 11-fach-Kassetten können direkt
installiert werden, andere müssen das Kassetten-Distanzstück hinzufügen.)
• Bitte befolgen Sie die nachstehenden Anweisungen
1
2
3
4
5
Trainer Installation
180° drehen
Geeignet für 130 mm Abstand
Geeignet für 135 mm Abstand
Bitte stellen Sie sicher, dass der Schnellspanner oder die Steckachse sicher verriegelt ist.
Geeignet für 142 mm Abstand
Geeignet für 148 mm Abstand
180° drehen
Schnellspanner Steckachse

Fahrradinstallation
• Schalten Sie das Schaltwerk auf den höchsten Gang/ kleinsten Ritzel.
• Lösen Sie den Schnellspanner des Hinterrads und nehmen Sie das Hinterrad aus dem Rahmen.
• Montieren Sie den Rahmen genauso am Fahrradtrainer wie das Hinterrad am Rahmen.
• Verriegeln Sie den Schnellspannhebel und vergewissern Sie sich, dass die Installation fest ist.
• Stellen Sie vor der Verwendung sicher, dass der Schnellspannhebel verriegelt ist. Wenn der
Schnellspannhebel nicht richtig angezogen ist, kann es zu Personen- und Sachschäden kom-
men.
1
2
3
4
5
5. Installation

6. Kompatilibität
Radfahren APP-Einstellungen
Dieser Trainer ist eine allgemeine Ausrüstung, die sich an die meisten Standardverein-
barungen von Fahrradsoftware von Drittanbietern anpassen kann. Nachdem Sie die
Fahrradsoftware auf Ihr Smartphone oder Ihren Computer heruntergeladen und installiert
haben, schalten Sie den Trainer ein, ö󰀨nen Sie die Software, suchen Sie die Gerätever-
bindungsschnittstelle in der Software, suchen und verbinden Sie den „Radtrainer“.
Kompatible Apps
Kompatibles System
Kompatibles Protokoll
• Unterstützt iPhone-Systeme über IOS8 und unterstützt Bluetooth
• Unterstützt Android-Systeme über 4.3 und unterstützt Bluetooth
• MAC OS erfordert ANT+
• PC-Systeme ab Windows 7 erfordern ANT+
1
2
3
4
THINKRIDER SMART TRAINER können die maximale Bandbreite an Kompatibilität und
Konnektivität bieten, kompatibel mit oder verbunden mit Smartphones, Tablets, Lap-
tops/ PCs oder GPS-Fahrradcomputern, hängt von der Drittanbieter-Software ab, welches
Gerät Sie verwenden können.
Peripedal TrainerRoad Rouvy Mobile Su󰀨erfest ERCVIDEO
Zwift PowerFun Onelap PerfPRO

8. Kontrolllampe
Fahrradtrainerstatus Kontrolllampenstatus
Standby Modus Das rote Licht leuchtet und das blaue Licht blinkt
ANT+ Modus Das rote Licht leuchtet und das blaue Licht blinkt
Bluetooth Modus Das rote und das blaue Licht leuchten und blinken nicht
Geräteausfall Lichter leuchten nicht
Bitte schauen Sie in die detaillierte Bedienungsanleitung, wenn das Gerät nicht normal ist.
7. Firmware Update&Software Einstellung
Firmware Update
Kalibrierung
Der Radtrainer benötigt ein Firmware-Upgrade.
Für Firmware-Updates laden Sie bitte die App auf Ihr Mobiltelefon herunter: Thinkrider
Tools (bitte verwenden Sie Ihr Smartphone und laden Sie die App von der o󰀩ziellen
Website herunter.)
(Website: www.thinkrider.com)
Der Trainer wurde vor der Auslieferung kalibriert, daher ist eine Kalibrierung für den
normalen Gebrauch nicht erforderlich. Wenn Sie mehr als 5000 km fahren oder wenn der
Riemen stark rutscht, kalibrieren Sie bitte.
Besonderer Hinweis: Halten Sie das Telefon während des Upgrades innerhalb von
1 Meter vom Radtrainer. Verlassen Sie die Aktualisierungsschnittstelle nicht, führen
Sie keine anderen Vorgänge aus und schalten Sie den Radtrainer nicht aus, bis die
Firmware-Aktualisierung abgeschlossen ist.
!
