THORENS TD 160 HD User manual

TD 160 HD
Bedienungsanleitung
User Manual
Mode d’Emploi

www.thorens.com

Bedienungsanleitung
User Manual
Mode d’Emploi
TD 160 HD

EINLEITUNG 6
SICHERHEITSHINWEISE 7
AUSPACKEN UND MONTAGE 8
AUFSTELLUNG UND ANSCHLUSS 11
INSTALLATION DES TONABNEHMERS 13
EINSTELLUNG DER TONARMHÖHE 14
FEINJUSTAGE DES TONABNEHMERS 15
TONARM TP 250 16
TONARM TP 300 17
BETRIEB DES PLATTENSPIELERS 18
WARTUNG UND PFLEGE 19
TECHNISCHE DATEN 20
SERVICEINFORMATIONEN 21
Inhalt

Table of Contents Table des matiéres
INTRODUCTION 40
CONSIGNES DE SECURITE 41
DEBALLAGE ET MONTAGE 42
INSTALLATION ET RACCORDEMENT 45
INSTALLATION DE LA CELLULE DE LECTURE 47
REGLAGE DE LA HAUTEUR DU BRAS 48
REGLAGE PRECIS DE LA CELLULE 49
BRAS DE LECTURE TP 250 50
BRAS DE LECTURE TP 300 51
UTILISATION DE LA PLATINE 52
MAINTENANCE ET ENTRETIEN 53
DONNEES TECHNIQUES 54
INFORMATIONS SERVICE APRES-VENTE 55
INTRODUCTION 23
HINTS FOR SAFETY AND PRECAUTION 24
UNPACKING AND ASSEMBLY 25
SET UP AND CONNECTIONS 28
MOUNTING THE PICKUP CARTRIDGE 30
ADJUSTING TONEARM HEIGHT 31
ALIGNMENT OF PICKUP CARTRIDGE 32
TONEARM TP 250 33
TONEARM TP 300 34
OPERATION 35
MAINTENANCE AND CARE 36
TECHNICAL SPECIFICATIONS 37
SERVICE INFORMATION 38

Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Plattenspielers.
Wir hoffen, dass Sie mit Ihrem neuen Plattenspieler viel
Freude haben werden. In Verbindung mit einem guten
Tonabnehmersystem besitzt dieses Laufwerk herausra-
gende Wiedergabequalitäten. Fertigung und Montage
erfolgen komplett in Deutschland, so dass Sie sich auch
noch nach Jahren auf das Gerät verlassen können.
Bitte denken Sie daran, dass dieser Plattenspieler ein Prä-
zisionsinstrument ist, das stets mit Sorgfalt behandelt wer-
den muss. Wir empfehlen Ihnen daher, diese Bedienungs-
anleitung vor der ersten Ingebrauchnahme aufmerksam
durchzulesen. Sie enthält wichtige Hinweise für Aufstellung,
Anschluss und Konguration Ihres neuen Laufwerks.
Sollten Sie darüber hinaus noch Fragen haben, so können
Sie sich jederzeit an Ihren Thorens Fachhändler wenden.
6

Sicherheitshinweise
BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME
AUFMERKSAM LESEN!
VORSICHT
Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse des
Netzteils nicht geöffnet werden. Im Geräteinneren benden sich keine
vom Benutzer zu wartenden Teile.
ERLÄUTERUNG DER GRAFISCHEN SYMBOLE
Das Blitz-Symbol mit dem nach unten weisenden
Pfeil im gleichseitigen Dreieck warnt vor “gefährli-
cher Spannung” im Gehäuseinneren, deren Höhe für
eine Gefährdung von Personen durch einen Strom-
schlag ausreichend ist.
Das Ausrufezeichen innerhalb des gleichseitigen
Dreiecks macht auf wichtige Bedienungs- und War-
tungshinweise in der beiliegenden Bedienungsanlei-
tung aufmerksam.
WARNUNG
UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLA-
GES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH
FEUCHTIGKEIT AUSGESETZT WERDEN.
WICHTIG: ENTSORGUNG VON ELEKTROGE-
RÄTEN DURCH VERBRAUCHER IN PRIVATEN
HAUSHALTEN INNERHALB DER EU
Dieses Symbol auf dem Produkt oder dessen Verpa-
ckung gibt an, dass dieses Produkt nicht zusammen
mit dem Restmüll entsorgt werden darf. Es obliegt
daher Ihrer Verantwortung, das Gerät an einer ent-
sprechenden Stelle für die Entsorgung oder Wieder-
verwertung von Elektrogeräten aller Art abzugeben
(z.B. ein Werkstoffhof). Die separate Sammlung und
das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt
ihrer Entsorgung trägt zum Schutz der Umwelt bei
und gewährleistet, dass sie auf eine Art und Weise
recycelt werden, die keine Gefährdung für die Ge-
sundheit von Mensch und Umwelt darstellt. Weite-
re Informationen darüber, wo Sie alte Elektrogeräte
zum Recyceln abgeben können, erhalten Sie bei
den örtlichen Behörden, Werkstoffhöfen oder dort,
wo Sie das Gerät erworben haben.
2002/95/EC (RoHS) konform.
7
Dieses Elektronikprodukt entspricht den gültigen Richtlinien
zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen
wurden mit positivem Ergebnis vorgenommen.

Auspacken und Montage
Nehmen Sie das Gerät und die mitgelieferten Einzelteile
vorsichtig aus der Verpackung.
Lieferumfang:
Bei Beachtung der nachfolgenden Hinweise wird
die Montage Ihres neuen Plattenspielers nur we-
nige Minuten in Anspruch nehmen.
1 x Chassis (mit/ohne Tonarm)
1 x Tonarmgewicht
1 x Thorens Antriebsriemen
1 x Plattenteller
1 x Antistatische Matte (2 Teile)
1 x Spezial Lageröl
1 x Montagehilfe für Antriebsriemen
1 x Steckernetzteil
1 x Cinchkabel
3 x RDC-Gerätefuß
1 x Staubschutzhaube aus Acryl
1 x Wasserwaage (Libelle)
1 x Adapter für 17cm-Schallplatten
Schrauben Sie die RDC-Füße an der Unterseite des Chas-
sis an und stellen Sie dieses auf eine ebene Unterlage.
Geben Sie nun fünf bis acht Tropfen des mitgelieferten
Spezialöls in das Lager und setzen Sie die Achse mit dem
dickeren Ende voran in das Lager ein (Abb. 1).
8
Abbildung 1

Die Montage von Plattenteller und Antriebsriemen erfolgt
durch eine spezielle Montagehilfe (Abb. 2.1).
Bringen Sie die Metallbügel der Montagehilfe wie in Abb.
2.1 dargestellt in Position. Legen Sie den Plattenteller um-
gedreht auf eine ebene Unterlage und spannen Sie den
Riemen um den integrierten Subteller (Abb. 2.2). Haken Sie
nun die Monatgehilfe im Riemen ein und ziehen Sie diesen
vorsichtig bis zum Rand des Tellers. Befestigen Sie Riemen
und Monagehilfe wie in Abb. 2.3 dargestellt am Tellerrand.
Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen,
Motor-Riemenscheibe und der Laufäche im Inneren
des Plattentellers. Falls notwendig, können Sie diese
Teile mit einem in reinem Alkohol getränkten, nicht fa-
sernden Tuch oder Lappen reinigen.
Drehen Sie nun den Teller um und setzen Sie ihn vorsich-
tig auf die Achse. Platzieren Sie ihn dabei so, dass die
durch die Montagehilfe gebildete Fläche zwischen Riemen
und Subteller genau über der Motor-Riemenscheibe liegt
(Abb. 2.4). Der Teller sitzt richtig, wenn er sich nur noch
wenige Grad nach links und rechts bewegen lässt.
9
Abbildung 2.1 Abbildung 2.2
Abbildung 2.3 Abbildung 2.4

Drehen Sie nun die Drahtbügel der Montagehilfe nachein-
ander nach innen (Abb. 3.1), hierdurch wird der Riemen
freigegeben und legt sich um die Riemenscheibe. Entfer-
nen Sie die Montagehilfe wie in Abb. 3.2 dargestellt. Dre-
hen Sie den Teller anschließend einige Male von Hand um
den korrekten Sitz des Riemens zu überprüfen.
Legen Sie die spezielle Kautschuk-Polymer-Matte auf den
Plattenteller (Abb. 3.3). Die zwei Teile der Matte ermögli-
chen es, unterschiedlich dicke Schallplatten abzuspielen,
ohne die Höhe des Tonarms (VTA, siehe Seite 14) verän-
dern zu müssen.
Wurde Ihr Plattenspieler ohne Tonarm geliefert, so montie-
ren Sie diesen nun bitte nach der Anleitung des Herstellers.
Ansonsten ist der Plattenspieler nun vollständig montiert
und kann aufgestellt und angeschlossen werden.
WICHTIG: Bitte bewahren Sie die Verpackung auf, falls das
Gerät einmal zum Transport verpackt werden muss. Für
Transportschäden durch unsachgemäße Verpackung wird
keine Haftung übernommen!
Abbildung 3.1 Abbildung 3.2
Abbildung 3.3
10

Stellen Sie den Plattenspieler auf eine stabile Unterlage
und richten Sie ihn so aus, dass er waagrecht steht. Sie
können die Höhe der Füße anpassen, indem Sie diese
drehen. Kontrollieren Sie die Höheneinstellung danach
mithilfe einer Wasserwaage und korrigieren Sie diese ge-
gebenenfalls.
Verbinden Sie nun mit Hilfe des Cinchkabels die Aus-
gangsbuchsen des Plattenspielers mit dem (Phono-) Ein-
gang Ihres Verstärkers. Achten Sie hierbei unbedingt auf
eine korrekte Polung (linker-/rechter Kanal!).
Hinweis: Für Verstärker ohne Phonoeingang wird zusätz-
lich ein spezieller Phonovorverstärker benötigt. Für Ver-
stärker mit einer 5-poligen Eingangsbuchse nach DIN wird
zusätzlich ein spezielles Adapterkabel benötigt. Bitte wen-
den Sie sich in diesen Fällen an Ihren Fachhändler.
Aufstellung und Anschluss
11

Achten Sie bei der Aufstellung Ihres neuen Plattenspielers
darauf, einen Mindestabstand zu anderen elektronischen
Geräten (z.B. Verstärker, Receiver oder CD-Spieler) einzu-
halten, da es sonst zu magnetischen Einstrahlungen auf
das Tonabnehmersystem kommen kann, welche sich
durch Brummstörungen in der Wiedergabe äußern.
Magnetische Störungen kann man leicht ermitteln und
beseitigen, indem man Aufstellung und Position der
Geräte zueinander verändert.
Thorens Plattenspieler sind relativ unempndlich gegenü-
ber Erschütterungen. Dennoch stellen diese ein generelles
Problem bei der Plattenwiedergabe mit hochwertigen Ton-
abnehmern dar. Wählen Sie deshalb ein möglichst stabiles
Möbelstück zur Aufstellung und vermeiden Sie die Nähe
zu Lautsprechern.
Leider reicht dies in älteren Häusern mit Holzbalkende-
cken bisweilen nicht aus. In der Regel hilft hier allerdings
die Aufstellung des Plattenspielers auf einer Konsole, die
mit geeigneten Konsolenträgern an einer tragenden Zim-
merwand befestigt wird.
12

Installation des Tonabnehmers
Installieren und kongurieren Sie Ihr Tonabnehmersystem
entsprechend der Montageanleitung des Herstellers und
nehmen Sie alle notwendigen Einstellungen vor.
Im Folgenden erhalten Sie einige Hinweise zur Installati-
on und Konguration von Thorens Tonarmen, die analog
auch für andere Fabrikate gelten können. Halten Sie sich
jedoch im Zweifel immer an die Anleitung des jeweiligen
Herstellers. Spezielle Kongurationshinweise für den Tho-
rens Tonarm TP 250 / TP 300 nden Sie ab Seite 16.
Hinweis: Sollte Ihr Plattenspieler mit montiertem Tonarm
und Tonabnehmersystem geliefert worden sein, so sind
alle Einstellungen bereits werkseitig vorgenommen. Ein-
zig die Auagekraft muss noch eingestellt werden, da das
Tonarmgewicht für den Transport deinstalliert wurde.
Montieren Sie den Tonabnehmer in die dafür vorgese-
henen Bohrungen des Tonabnehmerkopfs. Belassen Sie
dabei den Nadelschutz – wenn möglich – auf dem Ton-
abnehmer, um Beschädigungen der Abtastnadel zu ver-
meiden.
An den Thorens Tonarmen können Tonabnehmersysteme
mit einem standardisierten Abstand der Befestigungslö-
cher von 12,5 mm (1/2 ”) montiert werden.
Die vier farblich gekennzeichneten Anschlusslitzen werden
auf die entsprechenden Anschluss-Stifte (identische Far-
be) des Tonabnehmersystems geschoben.
R
G
L
G
Ziehen Sie die Montageschuhe zunächst nur lose ab. Die
Feinjustage des Tonabnehmers erfolgt nach dem Einstel-
len der Tonarmhöhe.
Hinweis: Bei Grado Tonabnehmern sollten die mitgelie-
ferten Schrauben von unten durch den Tonabnehmer
geführt werden und die Mutter oben auf das Headshell
geschraubt werden, da sie am Systemkörper nur schwer
zu verwenden sind.
rechter Kanal, rot (Signal)
rechter Kanal, grün (Masse)
linker Kanal, weiß (Signal)
linker Kanal, blau (Masse)
13

Entfernen Sie vorsichtig den Nadelschutz. Legen Sie nun
eine Schallplatte auf und senken Sie die Abtastnadel vor-
sichtig ab. Das Tonarmrohr sollte parallel zur Plattenober-
äche stehen. Ist dies nicht der Fall, so muss die Tonarm-

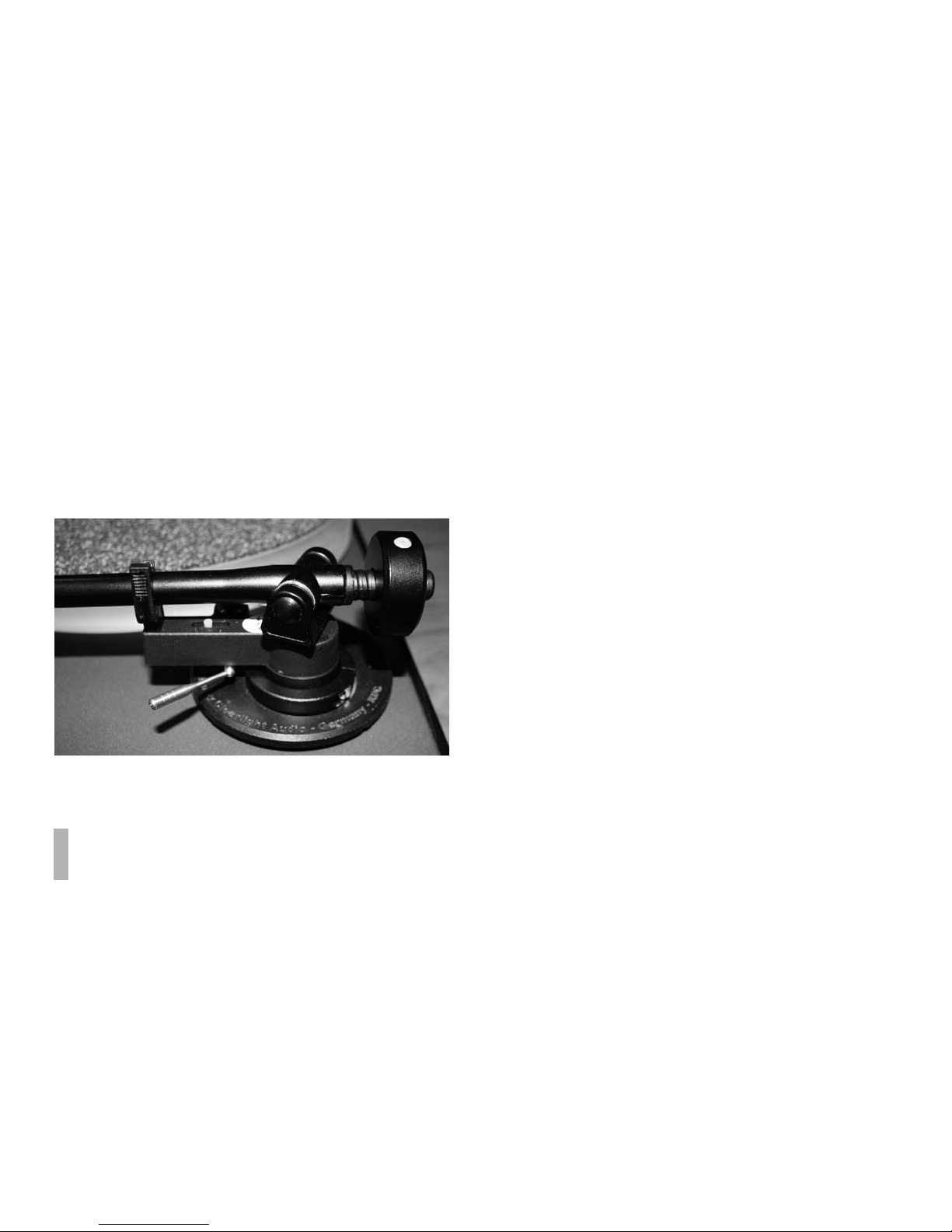

höhe mittels VTA justiert werden. VTA bedeutet Vertical
Tracking Adjustment, dieses System ermöglicht es, den
Tonarm mithilfe eines Klemmmechanismus (Abb. 4) auf
die Höhe des jeweiligen Tonabnehmers einzustellen.
Um die Einstellung vorzunehmen, müssen Sie zunächst
die Klemmschraube öffnen. Anschließend kann der Ton-
arm in die gewünschte Höhe gebracht werden. Ziehen Sie
die Schraube nun vorsichtig wieder an.
Einstellung der Auagekraft: siehe Seite 16/17.
Abbildung 4
Einstellung der Tonarmhöhe
Drehen Sie das Tonarmgewicht in Richtung der Tonarm-
bank auf den Tonarm (Abb. 4).
ACHTUNG: Gehen Sie im Folgenden extrem vor-
sichtig vor, da jeder Fehler die Abtastnadel des
Tonabnehmers zerstören kann!
14

Nur bei einer genauen Justage des Tonabnehmersystems
kommen die hervorragenden Klangeigenschaften dieses
Laufwerks voll zur Geltung. Sollten Sie hierbei Probleme
haben, so hilft Ihnen Ihr Fachhändler gerne weiter.
ACHTUNG: Bei der Feinjustage des Tonabneh-
mers ist größte Sorgfalt geboten, damit weder
Abtastnadel noch die empndliche Feinmecha-
nik des Tonarms beschädigt werden. Sollten Sie
hierin keinerlei Erfahrung haben, so empfehlen
wir Ihnen, dies einem Fachmann zu überlassen.
Falsch eingestellte Tonabnehmersysteme kön-
nen zu starkem Klangverlust bis hin zu Schäden
an der Schallplatte führen!
Azimut: Dies ist der Winkel zwischen Nadelträger und
Schallplattenrille. Er sollte 90° betragen (hiervon ausge-
nommen sind Systeme, deren Nadel absichtlich schief
eingebaut ist). Der Azimut kann am TP 250 / TP 300 nicht
eingestellt werden. Sie sollten mit diesem Tonarm daher
nur Tonabnehmer verwenden, die einen korrekten Azimut
besitzen.
Feinjustage des Tonabnehmers
Kröpfungswinkel: Der Kröpfungswinkel ist der Winkel
zwischen der Längsachse des Tonabnehmers und der
Tonarmachse. Bei allen Drehpunktarmen (wie der Tonarm
TP 250 / TP 300) liegen die optimalen Werte zwischen
21° und 24°. Zur Einstellung benötigen Sie eine spezielle
Schablone, welche im Fachhandel erhältlich ist.
Überhang: Der Überhang ist die Strecke, welche die Ton-
abnehmernadel über die Plattentellermitte hinausragt. Der
Überhang sollte beim Tonarm TP 250 / TP 300 ca. 17
mm betragen. Zur Einstellung benötigen Sie eine spezielle
Schablone, welche im Fachhandel erhältlich ist.
15

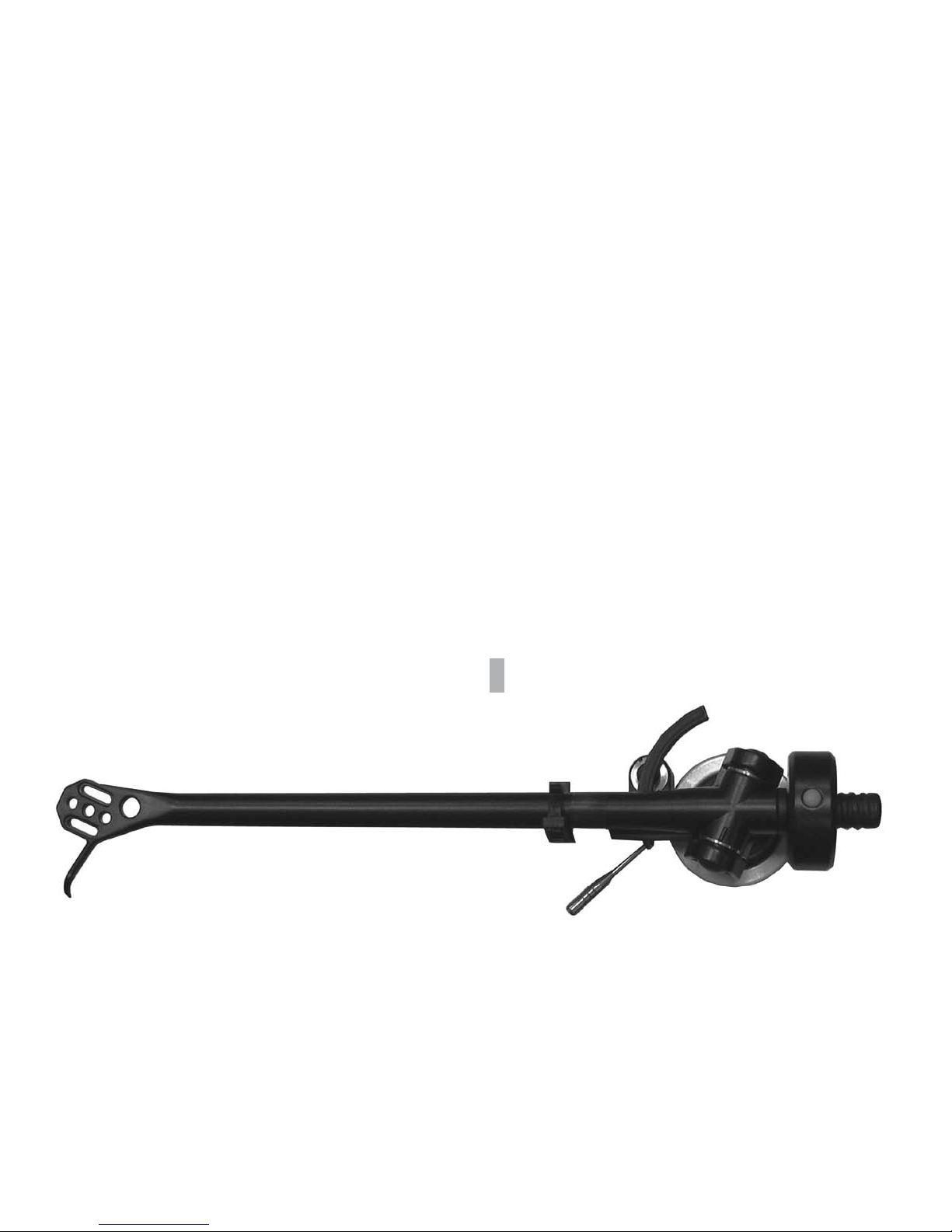

Tonarm TP 250
Einstellung des Tonarmlifts: Die Lifteinstellung dieses
Tonarms wird im Werk vorgenommen und passt für na-
hezu alle Tonabnehmer. Sollte trotzdem eine Nachjustage
nötig sein, wenden Sie sich bitte an Ihren Fachhändler.
Einstellung der Antiskatingkraft: Die Antiskatingkraft
wird durch den auf der Tonarmbank (2) unter dem Tonarm
sitzenden Schieberegler eingestellt. Wir empfehlen, die
Antiskatingkraft etwas niedriger als die Auagekraft ein-
zustellen.
Einstellung der Auagekraft: Informieren Sie sich zu-
nächst darüber, welche Auagekraft für Ihr Tonabnehmer-
system empfohlen wird. Im Allgemeinen sind Auagekräfte
zwischen 10 und 25 mN gebräuchlich (1,0 - 2,5 pond).
Zunächst muss der Tonarm ausbalanciert werden. Hierzu
wird er bei abgesenktem Lift zwischen Tonarmstütze und
Plattenteller positioniert und durch Verdrehen des Gegen-
gewichtes in die Waagrechte gebracht.
Hinweis: Die Antiskatingkraft sollte hierbei unbedingt auf 0
reduziert werden!
Sie können die Auagekraft nun durch Drehen des Gegen-
gewichts (3) nach folgendem Schema einstellen:
Eine halbe Umdrehung des Gewichts entspricht einer
Auagekraft von 10 mN, eine volle entspricht 20 mN.
Drehen in Richtung der Tonarmbank erhöht die Auage-
kraft, Drehen in entgegengesetzter Richtung verringert sie.
Die grünen Punkte am Gewicht dienen zur Orientierung.
Arretieren Sie unbedingt den Tonarm, bevor Sie
diese Einstellung vornehmen.
Tonarm TP 250 ➀
➁
➂
Tonarmlift
Tonarmbank
Gegengewicht
16 ➀
➁
➂

Tonarm TP 300
Einstellung des Tonarmlifts: Die Lifteinstellung dieses
Tonarms wird im Werk vorgenommen und passt für na-
hezu alle Tonabnehmer. Sollte trotzdem eine Nachjustage
nötig sein, wenden Sie sich bitte an Ihren Fachhändler.
Einstellung der Antiskatingkraft: Die Antiskatingkraft
wird durch den auf der Tonarmbank (2) unter dem Tonarm
sitzenden Schieberegler eingestellt. Wir empfehlen, die
Antiskatingkraft etwas niedriger als die Auagekraft ein-
zustellen.
Einstellung der Auagekraft: Informieren Sie sich zu-
nächst darüber, welche Auagekraft für Ihr Tonabnehmer-
system empfohlen wird. Im Allgemeinen sind Auagekräfte
zwischen 10 und 25 mN gebräuchlich (1,0 - 2,5 pond).
Tonarm TP 300 ➀
➁
➂
➃
Tonarmlift
Tonarmbank
Gegengewicht
Drehregler für Auagekraft ➀
➁
➂
➃
Zunächst muss der Tonarm ausbalanciert werden. Hierzu
wird er bei abgesenktem Lift zwischen Tonarmstütze und
Plattenteller positioniert und durch Verdrehen des Gegen-
gewichtes in die Waagrechte gebracht.
Hinweis: Die Antiskatingkraft sollte hierbei unbedingt auf 0
reduziert werden!
Die Auagekraft wird durch eine Feder im Inneren des
Tonarms erzeugt. Sie kann mit Hilfe des seitlich am Ton-
arm sitzenden Drehreglers (4) eingestellt werden.
Arretieren Sie unbedingt den Tonarm, bevor Sie
diese Einstellung vornehmen.
17

Betrieb des Plattenspielers

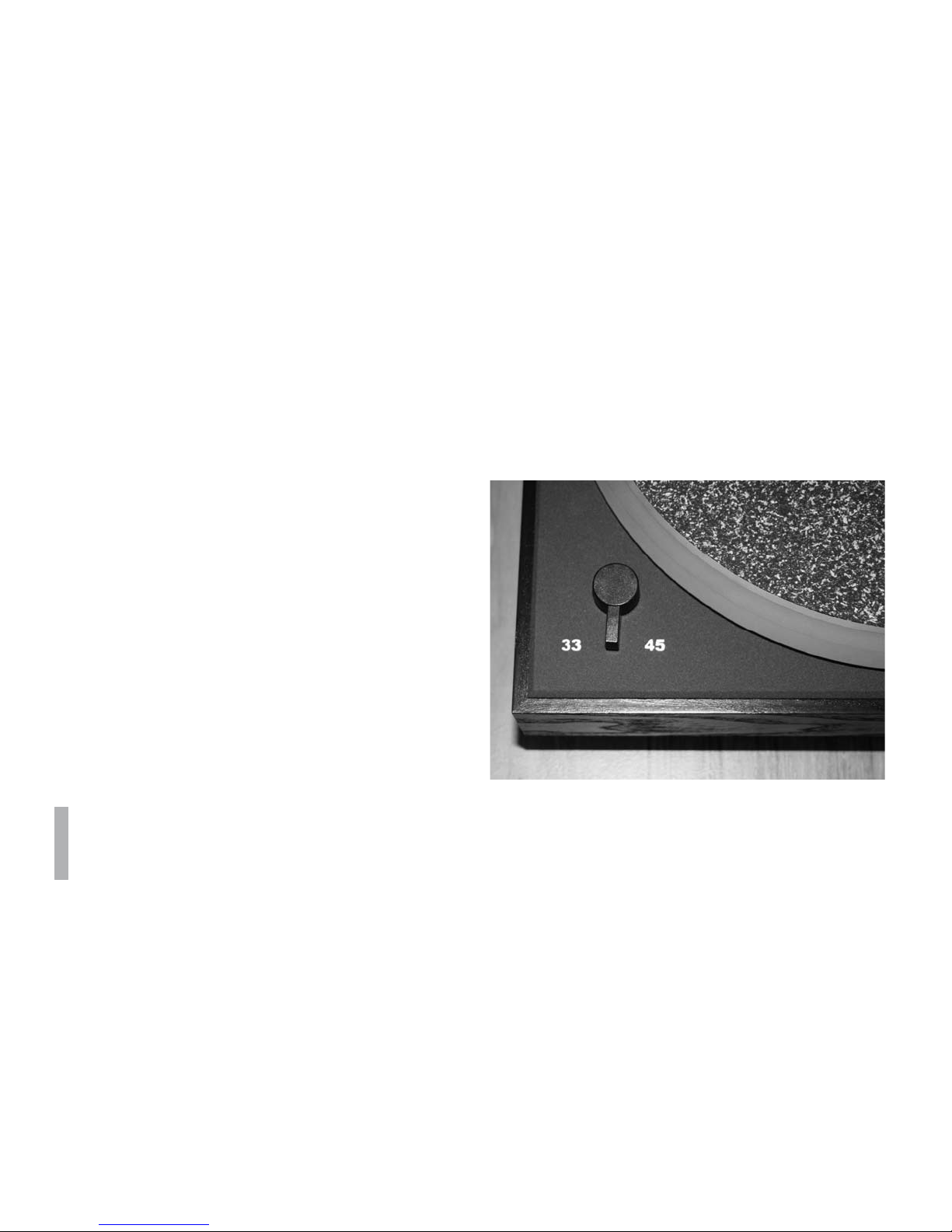

Abbildung 6
Der neben dem Plattenteller angeordnete Schalter dient
zur Geschwindigkeitsauswahl. Folgende Geschwindig-
keiten stehen zur Verfügung: 33 ⅓U/min für Langspiel-
platten und 45 U/min für kleine Schallplatten. Bendet sich
der Schalter in der Mittelposition (wie in Abb. 6 zu sehen),
ist der Plattenspieler ausgeschaltet.
Zum Abspielen einer Platte wird der Plattenspieler zu-
nächst mit der entsprechenden Geschwindigkeit gestar-
tet. Dann wird der Tonarmlift angehoben. Hierzu muss
der Hebel nach hinten oben bewegt werden. Nun wird
der Tonabnehmer über der Einlaufrille oder über dem ge-
wünschten Stück positioniert und anschließend mit Hilfe
des Lifts auf die Platte abgesenkt. Bewegen Sie den Lift
hierzu leicht nach vorne unten und lassen Sie ihn los. Der
Tonarm senkt sich nun langsam von alleine ab.
ACHTUNG: Beschleunigen Sie den Absenkvor-
gang des Tonarmlifts keinesfalls, indem Sie von
Hand nachhelfen, da hierdurch Tonabnehmer
oder Schallplatte beschädigt werden können.
18
Der Plattenspieler besitzt keine automatische Endabschal-
tung. Sobald die Auslaufrille erreicht ist, muss der Tonarm
mittels Handlift von der Platte gehoben und der Platten-
spieler abgeschaltet werden.

Wartung und Pege
Ihr Plattenspieler benötigt keinerlei ständige Wartung.
Von Zeit zu Zeit können Sie fünf bis acht Tropfen des
mitgelieferten Spezialöls in das Lager geben, um seine
Schmierung zu verbessern (siehe auch Seite 8).
Staub, der sich im Laufe der Zeit auf dem Chassis absetzt,
kann mit einem weichen und feuchten Tuch entfernt wer-
den. Hinweis: Verwenden Sie zur Reinigung am besten ein
feuchtes Brillenputztuch.
Ein trockenes Tuch kann unerwünschte elektro-
statische Auadungen verursachen.
Den Thorens Präzisionsriemen sollten Sie alle 2 Jahre er-
setzen. Sollte das Gerät über längere Zeit nicht in Betrieb
sein, so empehlt es sich, den Riemen zu demontieren,
um einer vorzeitigen Alterung vorzubeugen.
19

Technische Daten
Modell
Funktion
Antriebssystem
Motor
Geschwindigkeiten
Umschaltung
Plattenteller
Tonarm
Anti-Skating
Endabschaltung
Kabelkapazität
Stromversorgung
Abmessungen
Gewicht
TD 160 HD
manuell
Riemenantrieb (innenliegend)
elektronisch geregelter AC-Synchronmotor
33 ⅓, 45 U/min
elektronisch
12” Acrylteller mit 2,0 kg
Thorens TP 250 / TP 300 (standard)
Magnet (TP 250 / TP 300)
–
120 pF
externes Steckernetzteil
15 - 18 V AC, min. 300 mA
430 x 175 x 340 mm (B x H x T)
8,0 kg
Technische Änderungen vorbehalten. Hergestellt in Deutschland.
20
