Timberk T-KH60BL104 User manual

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
INSTRUCTION MANUAL
ПАЙДАЛАНУ ЖӨНІНДЕГІ НҰСҚАУЛЫҚ
RU ВЫТЯЖКА КУХОННАЯ ..........................................................................2
ENG KITCHEN HOOD ......................................................................................27
KZ АС ҮЙ СОРҒЫШЫ ..................................................................................49
Модель/Model:
T-KH60BL104

IM2023
2
Уважаемый покупатель!
Благодарим Вас за удачный выбор и приобретение кухонной вытяжки timberk. Она
прослужит Вам долго.
1. ВАЖНАЯ ИНФОРМАЦИЯ
Просим внимательно ознакомиться с руководством по эксплуатации перед использованием
прибора. В данном руководстве по эксплуатации содержится важная информация,
касающаяся Вашей безопасности, а также рекомендации по правильному использованию
прибора и уходу за ним. Сохраните руководство по эксплуатации вместе с гарантийным
талоном, кассовым чеком, по возможности, картонной коробкой и упаковочным
материалом. В данном руководстве по эксплуатации описываются разные виды данного
типа устройства. Приобретенный Вами прибор может несколько отличаться от описанного
в руководстве, что не влияет на способы использования и эксплуатации. Производитель
оставляет за собой право без дополнительного уведомления вносить незначительные
изменения в конструкцию изделия, кардинально не влияющие на его безопасность,
работоспособность и функциональность. В тексте и цифровых обозначениях данной
инструкции могут быть допущены опечатки.
ВНИМАНИЕ!
Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не
включают всех возможных режимов и ситуаций, которые могут встречаться. Изготовитель
не несет ответственности в случае повреждения прибора или его отдельных частей во
время транспортировки, в результате неправильной установки, в результате колебаний
напряжения, а также в случае, если какая-либо часть прибора была изменена или
модифицирована.
ПРИМЕЧАНИЕ
На изделии присутствует этикетка, на которой указаны все необходимые технические
данные и другая полезная информация о приборе. Используйте прибор только по
назначению, указанному в данном руководстве.
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ДАННЫЙ ПРОДУКТ ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ ДОМАШНЕГО ИСПОЛЬЗОВАНИЯ!
Пожалуйста, внимательно прочтите эти инструкции перед первым использованием данного
изделия и сохраните данное руководство для дальнейшего использования. Неправильное
обращение может привести к поломке изделия, нанести материальный ущерб и причинить
вред здоровью пользователя.
Перед первым использованием прибора снимите всю упаковку и защитную полиэтиленовую
пленку.
ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
При использовании электроприборов всегда следует соблюдать основные меры
предосторожности, включая следующие:

IM2023
3
Предупреждение: Ознакомьтесь с местными правилами, касающимися воздухоотводов.
Не подключайте вытяжку к вытяжному шкафу, вентиляции. Проконсультируйтесь с
местными властями о надлежащей вентиляции помещения. Убедитесь, что максимальный
расход вытяжного воздуха для приборов в помещении не превышает 4 Па (0,04 мбар).
Помещение должно иметь достаточную вентиляцию, если вытяжка используется
одновременно с приборами, работающими на газе или других видах топлива.
Воздух не должен выбрасываться в дымоход, который используется для отвода паров от
приборов, работающих на газе или другом топливе.
Необходимо соблюдать правила, касающиеся вытяжки воздуха.
1. Данные инструкции предназначены для вашей безопасности. Внимательно
прочитайте данную инструкцию перед эксплуатацией прибора во избежание
поломок при использовании.
2. Данный прибор предназначен для использования в качестве вытяжного устройства
(отвод воздуха наружу) или фильтрующего устройства (повторный цикл
циркуляции воздуха в помещении).
3. Все монтажные работы должны выполняться квалифицированными
специалистами.
4. Данный прибор должен быть правильно установлен квалифицированным
специалистом в строгом соответствии с данным руководством.
ПРЕДУПРЕЖДЕНИЕ! Доступные части могут нагреваться при использовании
приборов для приготовления пищи
5. Маленьких детей следует держать подальше. Следите за тем, чтобы маленькие
дети не трогали вытяжку и не находились в близком доступе к ней.
6. Производитель настоятельно рекомендует хранить данный прибор в недоступном
для младенцев и маленьких детей месте.
7. Прибор не предназначен для использования лицами (включая детей) с
пониженными физическими, сенсорными или умственными способностями, или
при отсутствии у них жизненного опыта или знаний, если они не находятся под
присмотром или не проинструктированы об использовании прибора лицом,
ответственным за их безопасность.
8. Этот прибор может использоваться детьми в возрасте от 8 лет и старше, а также
лицами с ограниченными физическими, сенсорными или умственными
способностями, если они прошли контроль или инструктаж по безопасному
использованию прибора и, если они понимают связанные с этим опасности.
9. Дети должны находиться под присмотром для недопущения игр с прибором.
10. Дети не должны производить чистку и техническое обслуживание устройства без
присмотра.
11. Храните прибор и его шнур в недоступном для детей возрасте до 8 лет месте.
12. Регулярно проверяйте вилку и шнур питания на наличие повреждений. При
повреждении шнура питания его замену, во избежание опасности, должны
производить изготовитель, сервисная служба или подобный квалифицированный
персонал.
13. Следите, чтобы шнур питания не касался острых кромок и горячих поверхностей.
14. Не использовать вне помещений или в условиях повышенной влажности. Также в
местах, которые могут быть подвержены утечке воды. В случае утечки воды дайте
прибору высохнуть естественным путем.
15. Не используйте легковоспламеняющиеся аэрозоли в непосредственной близости
от прибора.
16. Пожалуйста, аккуратно утилизируйте упаковочный материал.

IM2023
4
17. Мы также рекомендуем соблюдать особую осторожность при использовании и
чистке. Внимательно прочтите разделы по чистке и техническому обслуживанию
данного прибора.
18. Нельзя использовать пароочиститель для очистки прибора.
19. Прибор не предназначен для приведения в действие внешним таймером или
отдельной системой дистанционного управления.
20. Использовать только в бытовых целях согласно данному Руководству по
эксплуатации. Прибор не предназначен для промышленного применения.
21. Если изделие некоторое время находилось при температуре ниже 0ºC, перед
включением его следует выдержать в комнатных условиях не менее 2 часов.
22. Не пытайтесь самостоятельно ремонтировать прибор или заменять какие-либо
детали. При обнаружении неполадок обращайтесь в ближайший Сервисный центр.
23. Всегда отключайте устройство от электросети перед сборкой, разборкой и
очисткой, или если Вы его не используете.
24. Не используйте принадлежности, не входящие в комплект поставки.
25. При отключении прибора от электросети не тяните за шнур питания, беритесь за
вилку. Не перекручивайте и ни на что не наматывайте его.
26. Не допускайте возникновения факельного пламени под кухонной вытяжкой;
Предупреждение: Перед первоначальным включением проверьте, соответствуют ли
технические характеристики, указанные на изделии параметрам электросети.
Предупреждение: Вытяжка может перестать работать во время электростатического
разряда (например, молнии). Это не сопряжено с риском повреждения. Отключите подачу
электроэнергии на вытяжку и снова подключите ее через одну минуту.
- Чтобы избежать риска возгорания, регулярно чистите жировой фильтр и внимательно
следите за кастрюлями с горячим маслом.
- Не используйте вытяжку, если на ней имеются признаки повреждения. Обратитесь в
авторизованный сервисный центр.
- Запрещается приготовление пищи в условиях естественного огня «фламбе» под этим
прибором.
- При установке прибора убедитесь, что соблюдены следующие расстояния между верхней
частью варочной поверхности и нижней частью вытяжки:
> Газовые плиты: 750 мм.
> Электрические варочные панели: 650 мм.
Предупреждение: При неправильной чистке, которая проводится не в соответствии с
инструкциями, существует риск поражения электрическим током.
Предупреждение: В целях безопасности, пожалуйста, используйте крепежные винты того
же размера, которые рекомендованы в данном руководстве по эксплуатации.
Опасность поражения электрическим током
Подключайте данное устройство только к правильно заземленной розетке. Если вы
сомневаетесь, обратитесь в авторизованный сервисный центр.
Несоблюдение этих инструкций может привести к летальному исходу, пожару или
поражению электрическим током.

IM2023
5
3. НАЗНАЧЕНИЕ ПРИБОРА
Кухонная вытяжка предназначена для вентиляции воздуха и удаления дыма, продуктов
сгорания, испарений, запахов и прочих нежелательных примесей, образующихся при
тепловой обработке продуктов.
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики приведены в таблице 1
Таблица 1
Характеристика
Ед. изм
T-KH60BL104
Номинальная мощность
Вт
67
Мощность двигателя
Вт
65
Режимы работы
-
Отвод, Рециркуляция
Производительность
м3/ч
700
Количество скоростей
шт.
3
Количество моторов
шт.
1
Жировой фильтр
шт.
1
Угольный фильтр
шт.
1 шт. (2 детали)
Тип управления
-
Механическое
Тип освещения
-
LED
Количество ламп освещения
шт.
1
Максимальная потребляемая мощность
лампы освещения
Вт
2
Регулировка яркости освещения
-
Нет
Дисплей
-
Нет
Наличие блокировки от детей
-
Нет
Наличие таймера
-
Нет
Цвет
-
Черный
Материал корпуса
-
Нержавеющая сталь
Материал панели/окантовки
-
Нержавеющая сталь
Антивозвратный клапан
-
Да
Максимальный уровень шума
дБ
64
Диаметр штуцера
мм
150
Размер прибора
мм
1050х595х326
Ширина установки
см
60
Вес нетто
кг
7.5
Вес брутто
кг
9.1
Параметры электропитания
В/Гц
220-240~/50
Класс электрозащиты
-
I
Длина кабеля питания
м
1.25

IM2023
6
5. ОПИСАНИЕ ПРИБОРА
Рисунок А*
1. Верхняя часть декоративного короба
2. Нижняя часть декоративного короба
3. Верхняя панель вытяжки (поднимается)
4. Нижняя панель вытяжки
5. Кнопки управления
6. Лампа освещения
7. Корпус вытяжки
*Изображение приведено в качестве справочной информации и может отличаться от
реального прибора
1
2
3
4
5
6
7

IM2023
7
Схема прибора
Рисунок Б

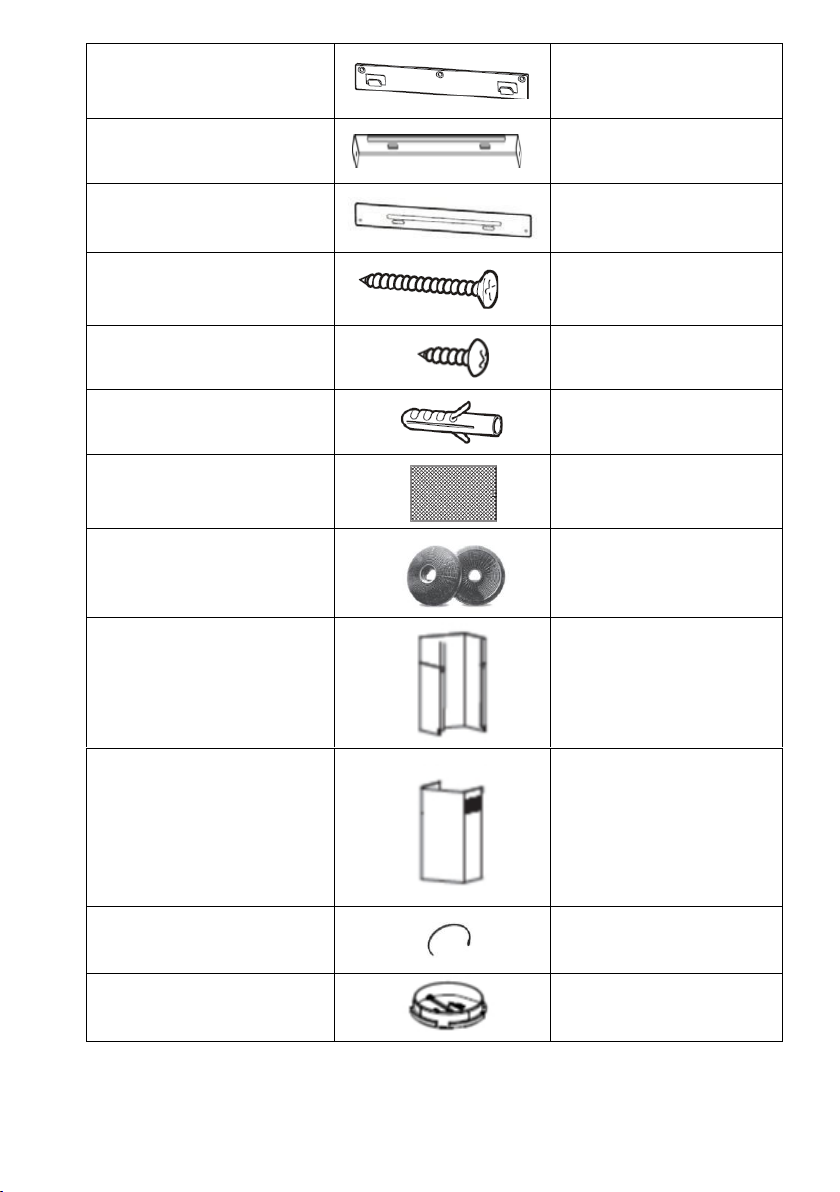

6. КОМПЛЕКТ ПОСТАВКИ
Наименование
Количество
Корпус вытяжки
1
Алюминиевый воздуховод
1

IM2023
8
Кронштейн для подвеса
корпуса
1
Кронштейн для
подвеса верхней
части короба
1
Кронштейн для подвеса
нижней части короба
1
Саморез (4x30 мм)
9 (2 запасных)
Винт (4x8 мм)
6
Дюбель
9 (2 запасных)
Жировой фильтр
1
Угольный фильтр*
1 шт. (2 ч.)
Нижняя часть
декоративного дымохода
1
Верхняя часть
декоративного дымохода
1
Хомут
1
Антивозвратный клапан
1
*Тип угольного фильтра - CP 100 (105 мм*25 мм)

IM2023
9
7. УСТАНОВКА ПРИБОРА
Схема монтажа
Подготовка к установке
А. Вытяжка имеет два режима работы: (см. рисунок 1)
1. Отвод воздуха: для отвода воздуха вы можете установить алюминиевый воздуховод
диаметром 150 мм, который входит в комплект поставки
2. Рециркуляция воздуха: после установки угольного фильтра –запахи фильтруются
и выводятся через отверстие в верхней части прибора – при данном способе вентиляции
воздуховод не используется.
Рисунок 1
1
2

IM2023
10
Б. По возможности, избегайте изгибов дымохода на расстоянии менее 60 см от его
основания (см. рисунок 2)
Рисунок 2
В. Не подключайте прибор к электросети до полного завершения монтажа прибора

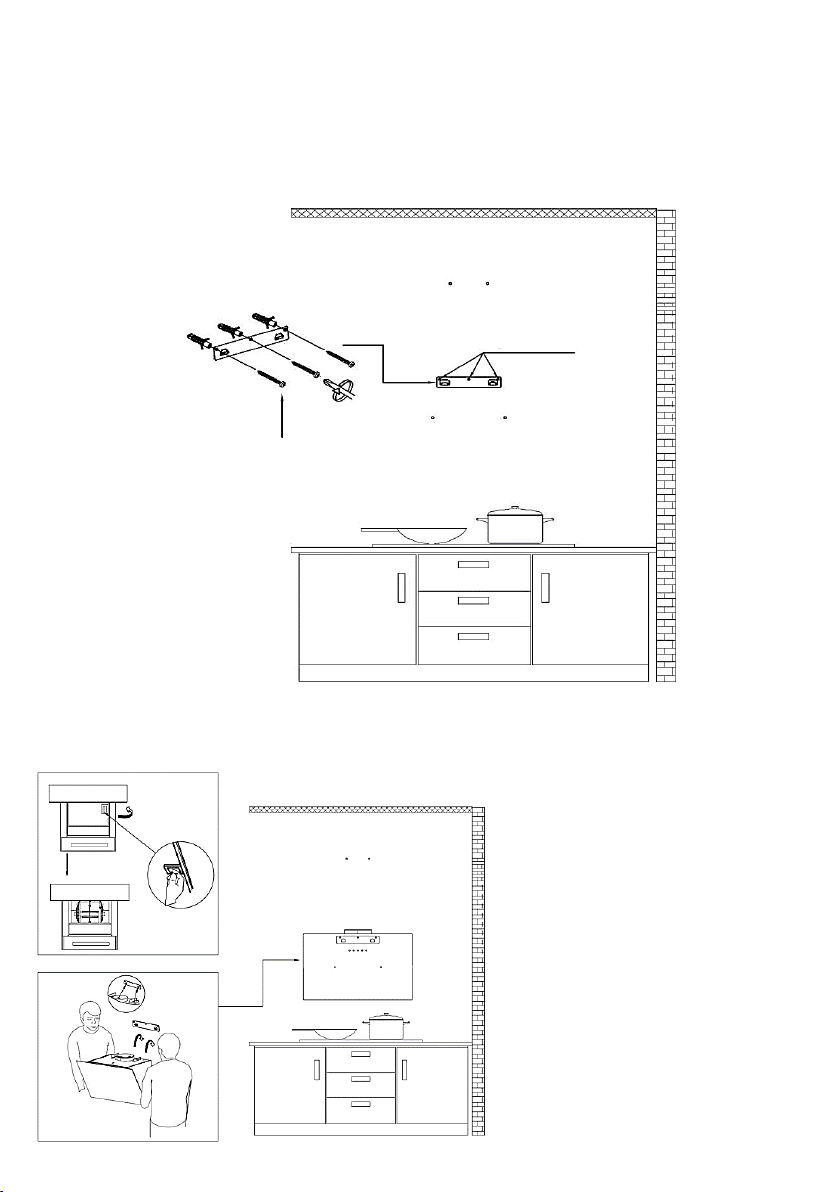

Установка прибора

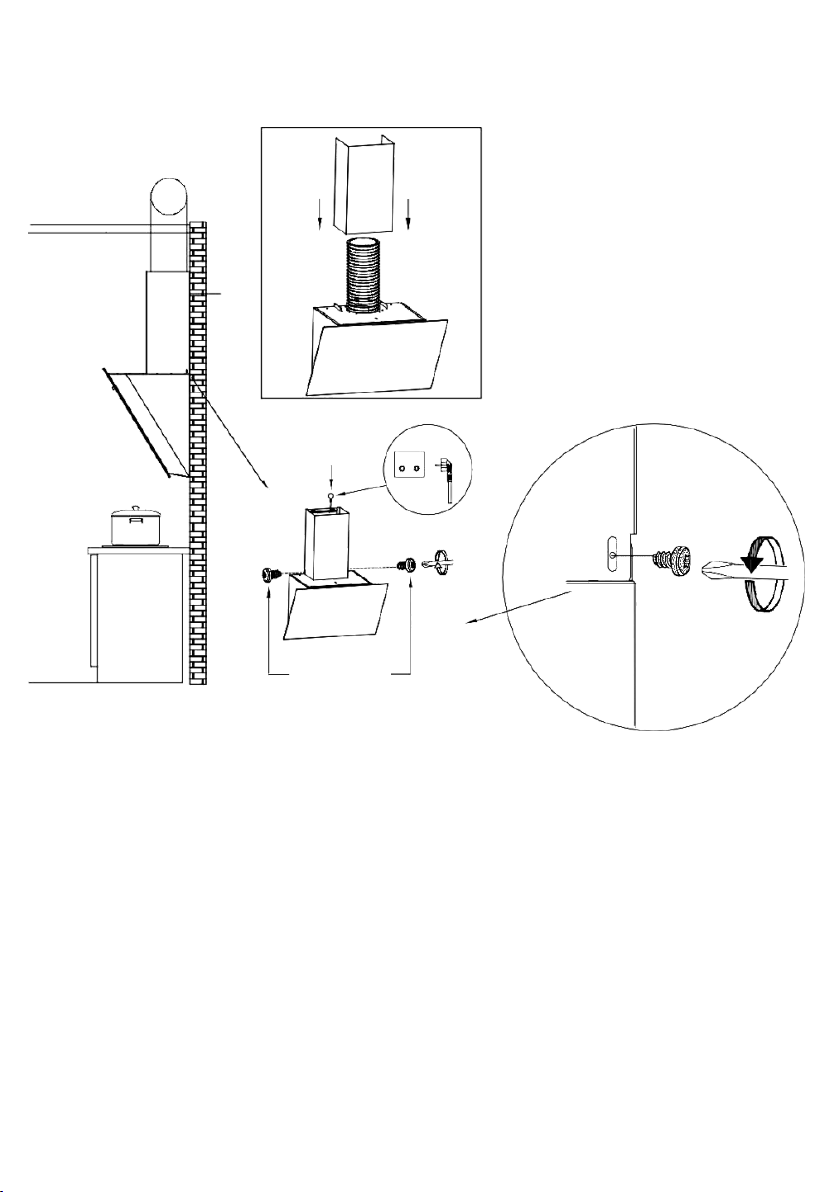

Для отвода воздуха: (с использованием алюминиевого воздуховода и
жирового фильтра)
1. Удалите все упаковочные материалы с прибора и других элементов комплекта поставки

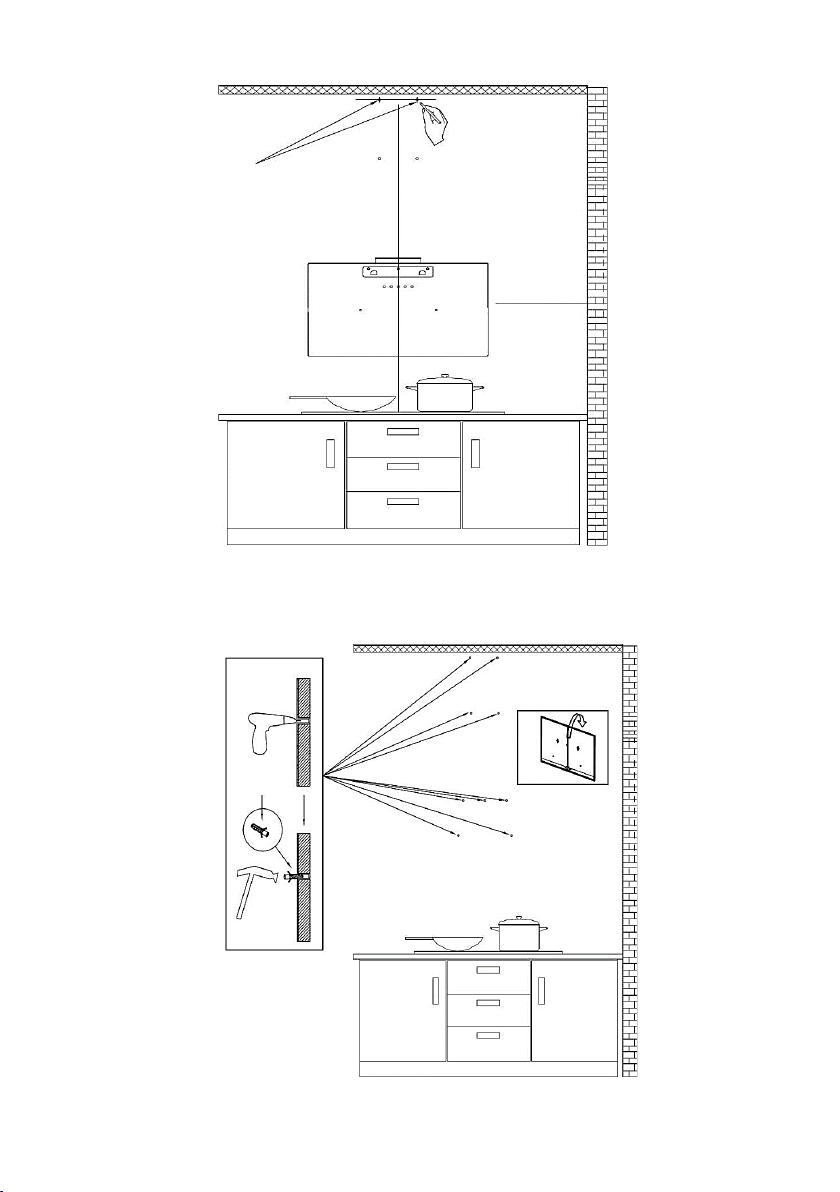

2. Рекомендуемая высота установки: 65-75 см над варочной поверхностью для
наибольшей эффективности прибора. (см. рисунок 3)
Необходимая высота над газовой варочной панелью: 750 мм
Необходимая высота над электрической варочной панелью: 650 мм

IM2023
11
Рисунок 3
650 мм
750 мм

IM2023
12
3. Отметьте место установки карандашом на стене, затем измерьте рулеткой расстояние от
поверхности плиты до вытяжки (ориентируясь на центральную точку на корпусе вытяжки –
жировой фильтр) и используйте уровень для того, чтобы начертить ровную горизонтальную
линию. (см. рисунок 4)
Рисунок 4
Уровень

IM2023
13
4. Определите точку выхода воздуховода на стене и отметьте данное место горизонтальной
линией (см. рисунок 5)
Рисунок 5
5. Просверлите отверстия на стене в отмеченных точках (диаметр сверла - 8 мм), вставьте
в них дюбели (см. рисунок 6)
Рисунок 6
Точка выхода воздуховода
Дюбель

IM2023
14
6. Закрепите тремя винтами 4*30 мм* кронштейн для подвеса корпуса вытяжки на стене.
(см. рисунок 7)
*ПРЕДУПРЕЖДЕНИЕ: Отказ в установке болтов или крепежного устройства в
соответствии с данными инструкциями может привести к поражению электрическим
током.
Рисунок 7
7. Снимите жировой фильтр и повесьте вытяжку на кронштейн для подвеса корпуса
вытяжки (см. рисунок 8)
Рисунок 8
Для снятия жирового фильтра
поднимите верхнюю панель
корпуса вытяжки – жировой
фильтр находится на корпусе
вытяжки под верхней панелью.
Нажмите на замок,
расположенный сбоку фильтра,
как показано на рисунке ниже, и
потяните его вниз
4*30 мм
vis
4*30 мм
vis

IM2023
15
8. Убедитесь, что вытяжка установлена ровно горизонтально с помощью уровня и
используйте винты 4x30 мм для того, чтобы закрепить корпус в страховочных местах (не
обязательно, по желанию пользователя). (см. рисунок 9)
Рисунок 9
9. Снимите пленку с антивозвратного клапана (см. рисунок 10)
Рисунок 10
ПРИМЕЧАНИЕ:
Убедитесь, что пленка удалена с антивозвратного клапана, он свободно
открывается и закрывается. В противном случае антивозвратный клапан будет
издавать шум, ивытяжка будет трястись.
Уровень
4*30 мм
vis
Пленка

IM2023
16
10. Установите алюминиевый воздуховод на отверстие выхода воздуха и закрепите его
хомутом; другой конец воздуховода следует закрепить к окошку отвода воздуха.
(примечание: данный пункт можно пропустить, если прибор устанавливается для
рециркуляции воздуха с использованием угольного фильтра) (см. рисунок 11)
Рисунок 11
11. Закрепите кронштейн нижней части декоративного дымохода на нижнюю часть короба
с помощью двух винтов 4*8 мм. (см. рисунок 12)
Рисунок 12
Верхняя часть
дымохода
Нижняя часть
дымохода
Кронштейн
верхней
части
Кронштейн
нижней
части
Нижняя часть дымохода
Кронштейн
нижней части
4x8 мм винты

IM2023
17
12. Вставьте нижнюю часть декоративного дымохода в корпус вытяжки и закрепите ее
двумя винтами 4x8 мм (шнур питания должен проходить через декоративный дымоход и
подключаться к розетке) (см. рисунок 13)
Рисунок 13
13. Закрепите кронштейн нижней части декоративного дымохода в соответствующих
отверстиях на стене с помощью винтов 4x30 мм (см. рисунок 14)
Шнур питания
4x8 мм винты

IM2023
18
Рисунок 14
14. Закрепите кронштейн верхней части короба в соответствующих отверстиях на стене с
помощью винтов 4x30 мм. (см. рисунок 15)
Рисунок 15
4x30 мм винты
4x30 мм винты

IM2023
19
15. Установите верхнюю часть декоративного дымохода на нижнюю и поднимите верхнюю
до уровня кронштейна для подвеса верхней части декоративного дымохода. (см. рисунок
16)
Рисунок 16
16. Закрепите верхнюю часть декоративного дымохода на кронштейне для подвеса верхней
части декоративного дымохода с помощью двух винтов 4x8 мм. (см. рисунок 17)
Рисунок 17
4*8 мм винты

IM2023
20
17. Включите и выключите LED лампы для проверки работоспособности прибора (см.
рисунок 18)
Рисунок 18
Установка угольного фильтра (используется для рециркуляции воздуха)
1. Угольный фильтр используется для устранения запахов. (см. рисунок 19)
Для того, чтобы установить угольный фильтр, первоначально нужно снять с вытяжки
жировой фильтр. Для снятия жирового фильтра поднимите верхнюю панель корпуса
вытяжки – жировой фильтр находится на корпусе вытяжки под верхней панелью. Нажмите
на замок, расположенный сбоку, и потяните его вниз.
