Tomei ARMS MX7960 4G63 User manual

2017_12 M-TB401A-MT01#-01
ターボチャージャーキット ARMS MX7960/7967 4G63
TURBOCHARGER KIT ARMS MX7960/7967 4G63
品番
PART NUMBER
適合
APPLICATION
⽬次 / INDEX
このたびは弊社製品をお買い上げいただき、まことにありがとうございます。
ご使⽤前にこの説明書をよくお読みのうえ正しくお使いください。
お読みになった後もすぐ取り出せる場所に⼤切に保管してください。
説明書に書かれている注意事項は必ず守ってください。
各⾃動⾞メーカーの発⾏する整備要領書が必要になります。本書と合わせて
お使いください。
不適切な使⽤により事故が⽣じた場合、弊社では責任を負いかねますので、
あらかじめご了承ください。
Thank you for purchasing a TOMEI product.
Please read this installation manual carefully prior to installation/use.
Ensure you keep this document stored in a safe location for future reference.
Pay close attention to and adhere to the various warnings/cautions contained herein.
You should also consult the official servicing manual for your vehicle when installing
this product.
Please note that inappropriate installation/use of this product will be at the owner's
own risk and/or responsibility.
Retailers/Workshops should ensure this document is given to the end user.
MX7960
TB401A-MT01A
MX7967
TB401A-MT01B
4G63 EVO 4-9
取扱説明書
INSTALLATION MANUAL
P2 ⽇本語
P16 ENGLISH
1

注意
■ 本取扱説明書は製品に関わる特記事項についてのみ記載しています。
実際の作業や⼿順については各⾃動⾞メーカー発⾏の整備要領書をご確認ください。
■ 本製品は⾃動⾞競技部品です。サーキットなどの公道ではない閉鎖された場所で
使⽤してください。
■ 本製品を取り付けることにより、エンジン出⼒が向上します。そのためエンジン制御や
その他周辺装置の最適化が必要になります。
■ ターボメーターなどで常にコンディションの確認をしてください。
警告
■ 適合する⾞種以外へのご使⽤はおやめください。本製品および、エンジンを破損する
恐れがあります。
■ 本製品の取り付けは設備の整った環境で、資格をもった整備⼠が⾏ってください。
■ 本製品を取り付ける際には、適切な⼯具、保護具を使⽤してください。
ご使⽤にならないとけがにつながり危険です。
■ 本製品の取り付けはエンジンが⼗分に冷えた状態で⾏ってください。
エンジンが冷えていない状態の作業は⽕傷の恐れがあります。
■ 本製品の取り付けに必要な各部品の脱着の際には指定トルクなどを守り、無理な⼒を
加えないでください。本製品および、エンジンを破損する恐れがあります。
■ エンジンを始動する際には必ずオイル/冷却⽔の漏れなどの点検を⾏ってください。
オイル/冷却⽔の漏れはエンジンの破損につながります。
取付作業に必要な⼯具類
■エンジン整備⼯具⼀式 ■トルクレンチ ■整備要領書
2

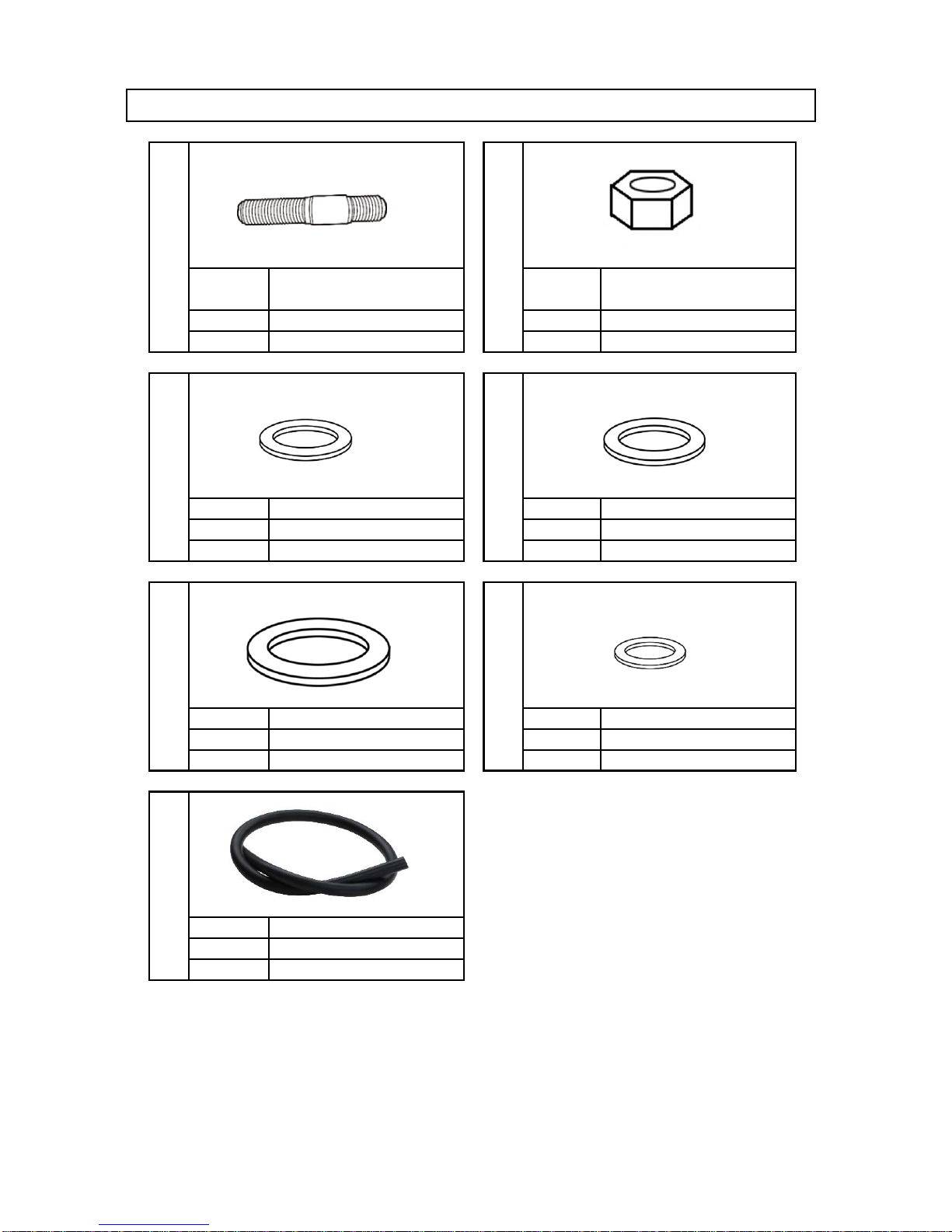

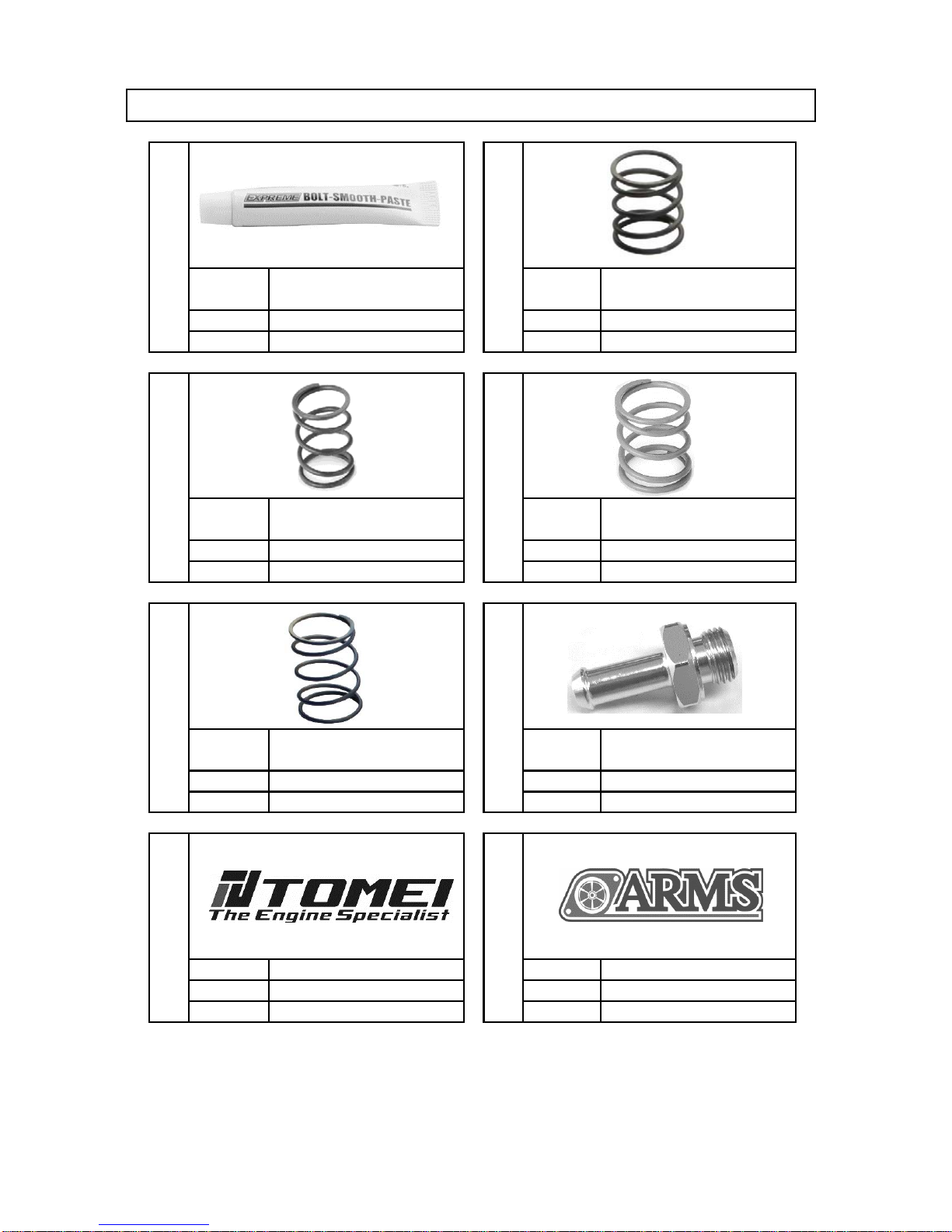

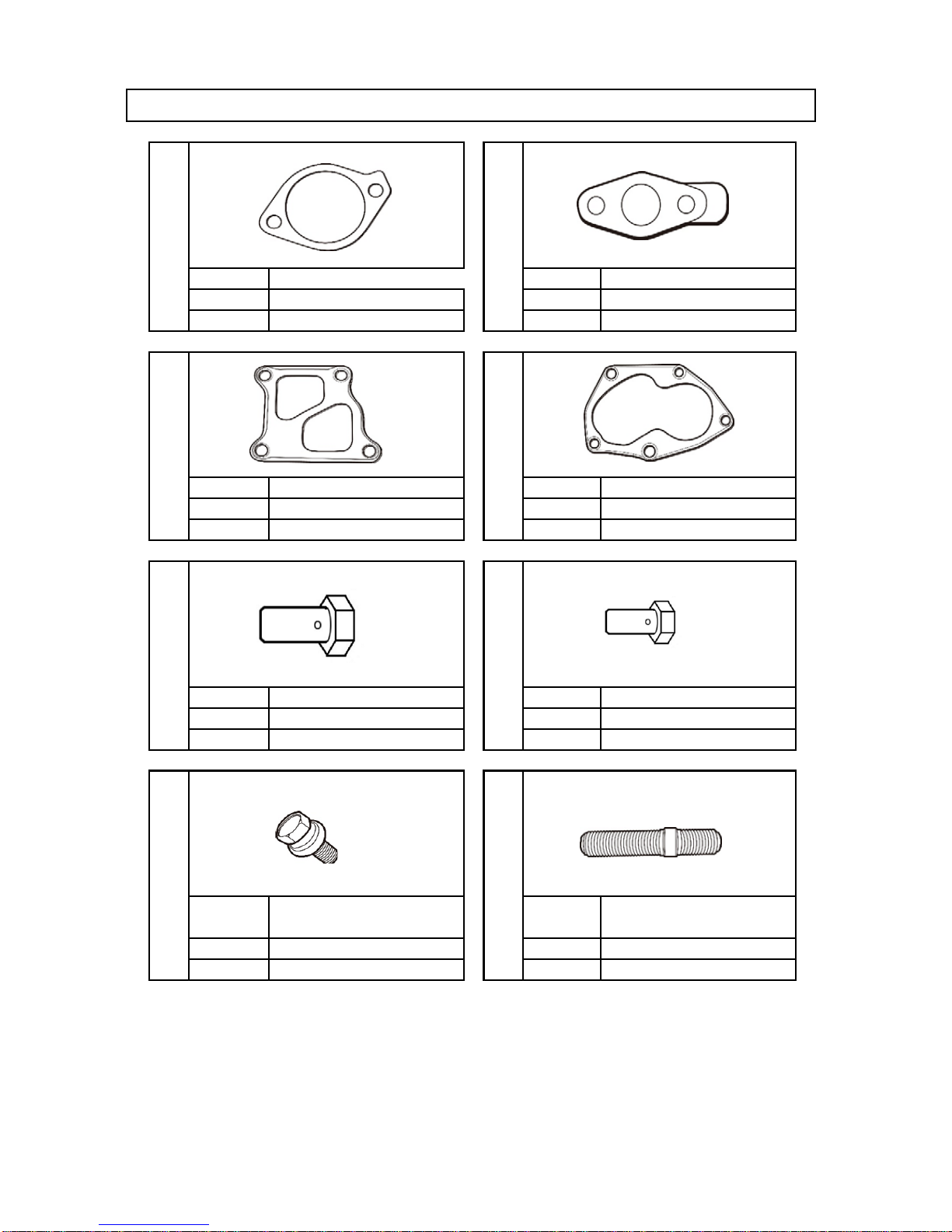

部品構成
下記の部品・数量が揃っているかご確認ください。
名称 ターボ本体
同梱数量 1
単品品番 -
補修部品名称
MX7960 TB401B-CRA18
MX7967 TB401B-CRA19
MX7960
MX7967
MX7960
MX7967
MX7960 TB401B-COH03
MX7967 TB401B-COH12
MX7960 TB401B-COW13
MX7967 TB401B-COW14
MX7960 TB401B-TBH04
MX7967 TB401B-TBH14
MX7960
MX7967
同梱数量 1 同梱数量 1
単品品番 TB401B-COP01 単品品番 TB401B-WCP03
オイルパイプ
同梱数量 1 同梱数量 1
単品品番 TB401B-WCP04 単品品番 TB401B-OFP02
名称 名称コンプレッサーOUTパイプ ウォータークーラントパイプA
③
④⑤
②
ウォータークーラントパイプB名称 名称
タービンハウジング
タービンホイール
①
TB401B-RBK02
TB401B-ACT12
TB401B-TBW04
CHRA
リビルトキット
アクチュエーター
コンプレッサーハウジング
コンプレッサーホイール
品番
3

部品構成
下記の部品・数量が揃っているかご確認ください。
コンプレッサーOUTガスケット オイルリターンガスケット
同梱数量 1 同梱数量 2
単品品番 TB401B-COG01 単品品番 TB401B-ORG01
同梱数量 1 同梱数量 1
単品品番 TB401B-TIG02 単品品番 TB401B-TOG02
バンジョーボルト M12
同梱数量 2 同梱数量 1
単品品番 TB401B-WTB01 単品品番 TB401B-BJB02
M10*P1.25 47.5mm
同梱数量 3 同梱数量 2
単品品番 TB401B-WBT02 単品品番 TB401B-STB03
⑬
スタッドボルト
⑪
名称
名称名称 ボルト M6*P1.0 8mm
⑧⑨
タービンOUTガスケット名称 タービンINガスケット 名称
⑦
名称 名称
⑥
⑩
名称 ウォーターボルト
⑫
4

部品構成
下記の部品・数量が揃っているかご確認ください。
M10*P1.25 43mm
同梱数量 2 同梱数量 4
単品品番 TB401B-STB02 単品品番 TB401B-HNT02
ワッシャー M10
同梱数量 2 同梱数量 2
単品品番 TB401B-WAS01 単品品番 TB401B-WAS04
同梱数量 4 同梱数量 4
単品品番 TB401B-WAS02 単品品番 TB401B-WAS03
同梱数量 1
単品品番 TB401B-SLH03
⑭⑮
スタッドボルト
⑯⑰
名称 名称 ワッシャー M12
⑱
名称
名称 名称 ナット M10*P1.25
⑲
名称 ワッシャー M6
⑳
ワッシャー M14
名称 バキュームホース 5☓11mm
5

部品構成
下記の部品・数量が揃っているかご確認ください。
⿊
同梱数量 1 同梱数量 1
単品品番 PB6150-BSP01 単品品番 TB401B-SPR07
アクチュエータースプリング
⾚ ピンク
同梱数量 1 同梱数量 1
単品品番 TB401B-SPR10 単品品番 TB401B-SPR11
アクチュエータースプリング アクチュエーターニップル
⻘ （ストレート）
同梱数量 1 同梱数量 1
単品品番 TB401B-SPR12 単品品番 TB401B-SAN01
同梱数量 2 同梱数量 2
単品品番 TG201A-0000A 単品品番 TG204A-0000A
㉕
㉗
名称
名称
㉖
TOMEIステッカー
名称
ARMSステッカー
㉓
名称 アクチュエータースプリング
㉔
名称
アクチュエータースプリング
㉑
㉘
名称
名称 ボルトスムースペースト
㉒
名称
6

部品構成
下記の部品・数量が揃っているかご確認ください。
エンブレム 取扱説明書（本書）
同梱数量 1 同梱数量 1
単品品番 TE501A-0000A 単品品番
同梱数量 1 同梱数量 1
単品品番 単品品番 -
同梱数量 1 同梱数量 1
単品品番 - 単品品番 -
同梱数量 1
単品品番 -
保証登録のお願い
名称
㉚
名称
㉛
名称
㉜
名称
㉝㉞
名称 保証登録カード 名称
アクチュエーター取扱説明書 スペックシート
㉙
㉟
名称 過給圧設定時のご注意
7

1. 純正ターボチャージャーの取り外し
バッテリーのマイナス端⼦を取り外し、ターボチャージャーや周辺装置を取り外してください。
■ 各部の詳細な脱着⽅法は必ず整備要領書を参照してください。
■ 再使⽤する部品は取り外し時に破損させないように注意してください。
■ 部品を取り外した後の開⼝部には異物が⼊らないようテープなどで塞いで作業してください。
☓マークは再使⽤しません
8

2. ARMSターボチャージャーの取り付け
■ 排気系の⾼温にさらされるボルトには焼付きや固着を防⽌するため、
付属のボルトスムースペーストを塗布してください。
■ 取り付け位置などを間違わないようにしてください。間違えるとエンジン本体への取り付けが
できなかったり、冷却や潤滑不良を起こしてタービンが破損します。
■ パイプやチューブ類をエンジン本体に取り付ける時は無理に締め付けないでください。
無理な負荷がかかると破損の原因となります。

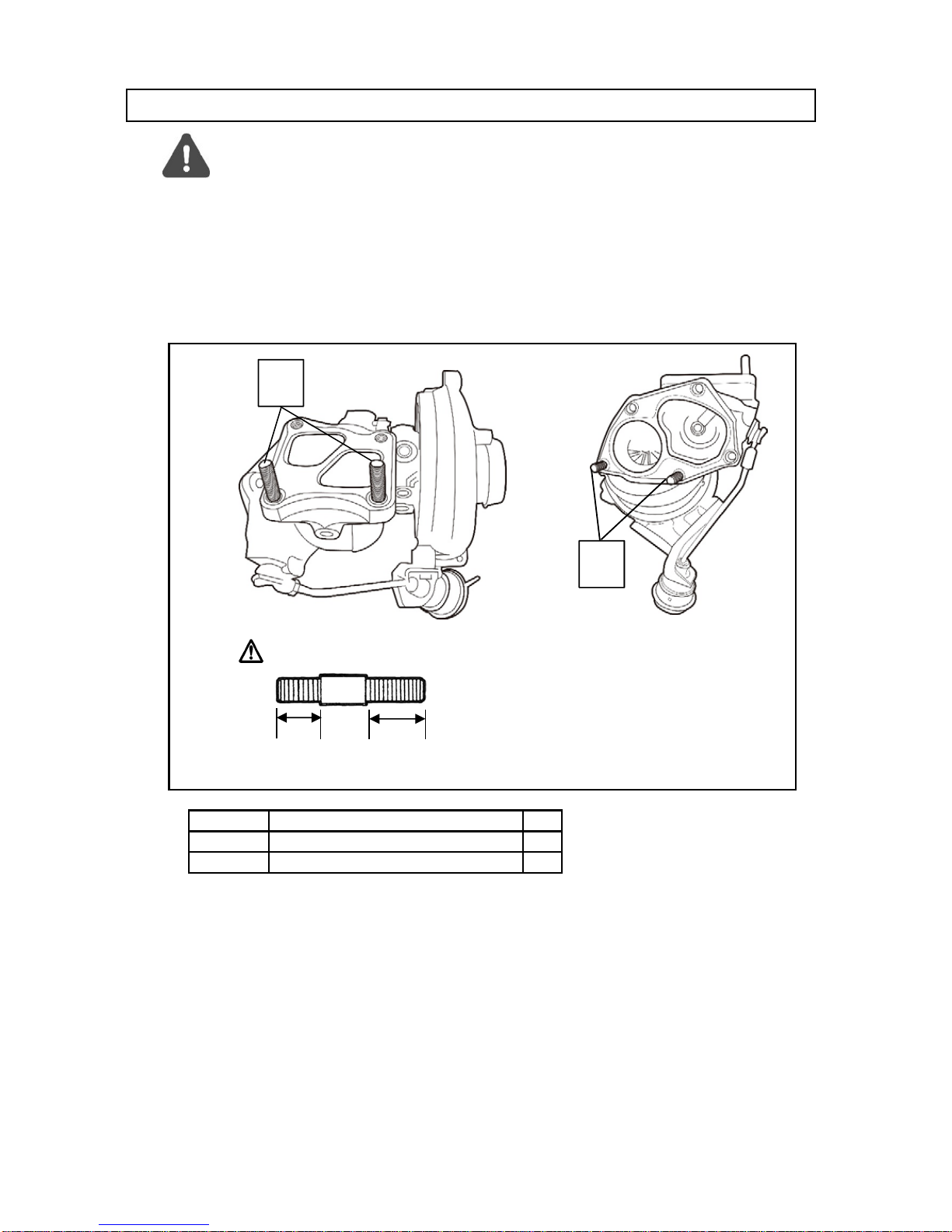

2-1.
スタッドボルトの取り付け
スタッドボルトの向きに注意
※短いほうがターボ側
※取り付けには付属のナットをダブルナット
として使⽤する。
※ナットを取り外す際、ボルトが動かないように
注意する。
スタッドボルト M10*P1.25 47.5mm
スタッドボルト M10*P1.25 43mm
⑭
⑬
部品番号
2
2
数量名称
短 ⻑
⑬
⑭
9

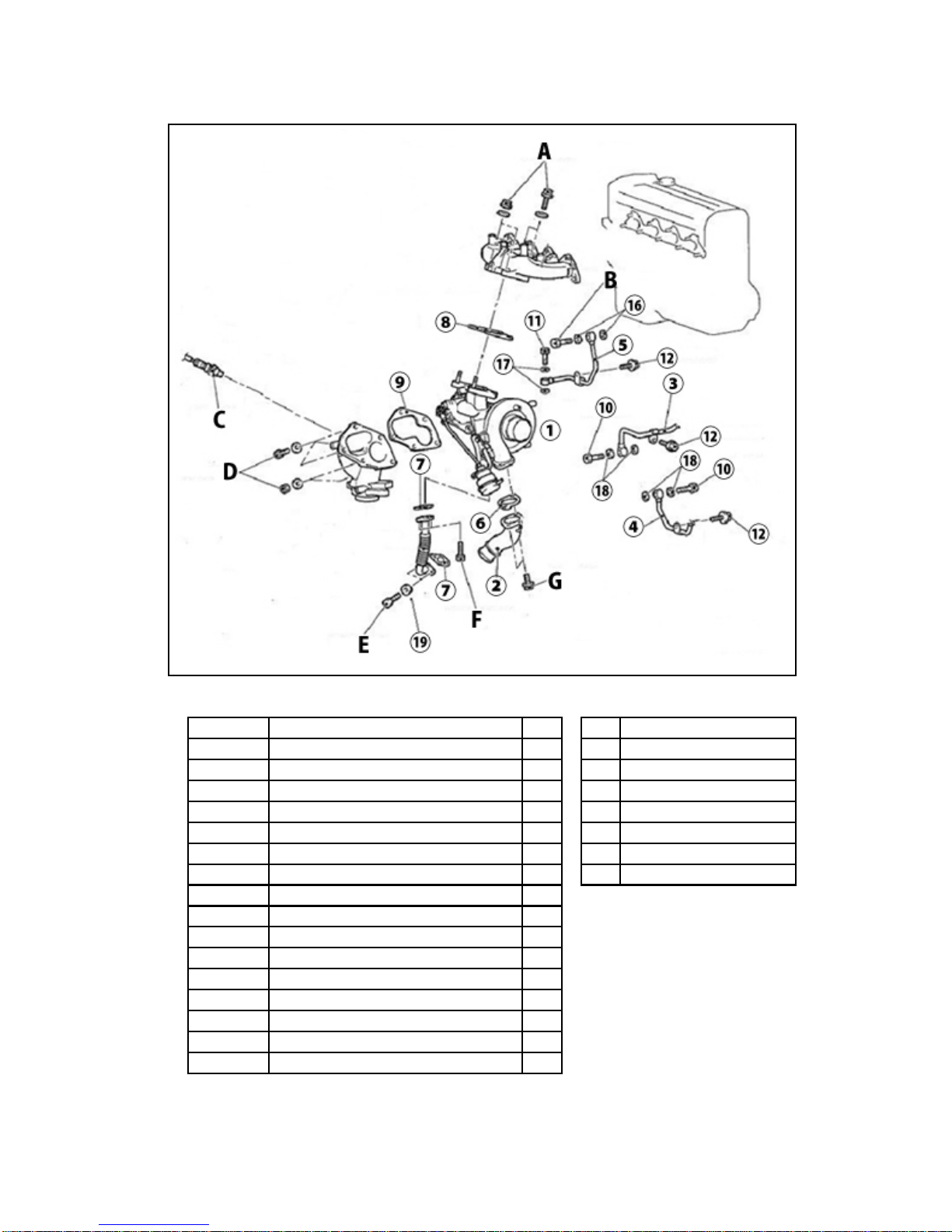

2-2. ターボチャージャーの取り付け
ターボ本体 64±5 N・m (6.5 kg-m)
コンプレッサーOUTパイプ 17±2 N・m (1.7 kgf-m)
ウォータークーラントパイプA 44±5 N・m (4.5 kgf-m)
ウォータークーラントパイプB 59±5 N・m (6.0 kgf-m)
オイルパイプ 14±1 N・m (1.4 kgf-m)
コンプレッサーOUTガスケット 9±1 N・m (0.9 kgf-m)
オイルリターンガスケット 19±1 N・m (1.9 kgf-m)
タービンINガスケット
タービンOUTガスケット
ウォーターボルト
バンジョーボルト M12
ボルト M6*P1.0 8mm
ワッシャー M10
ワッシャー M12
ワッシャー M14
ワッシャー M6 4
数量名称
⑲
部品番号
⑨
⑩
⑪
⑫
⑯
⑰
⑱
1
1
2
1
3
1
2
2
2
4
①
②
③
④
⑤
⑥
⑦
⑧
A
B
C
D
E
F
G
部品締付けトルク
1
1
1
1
1
10

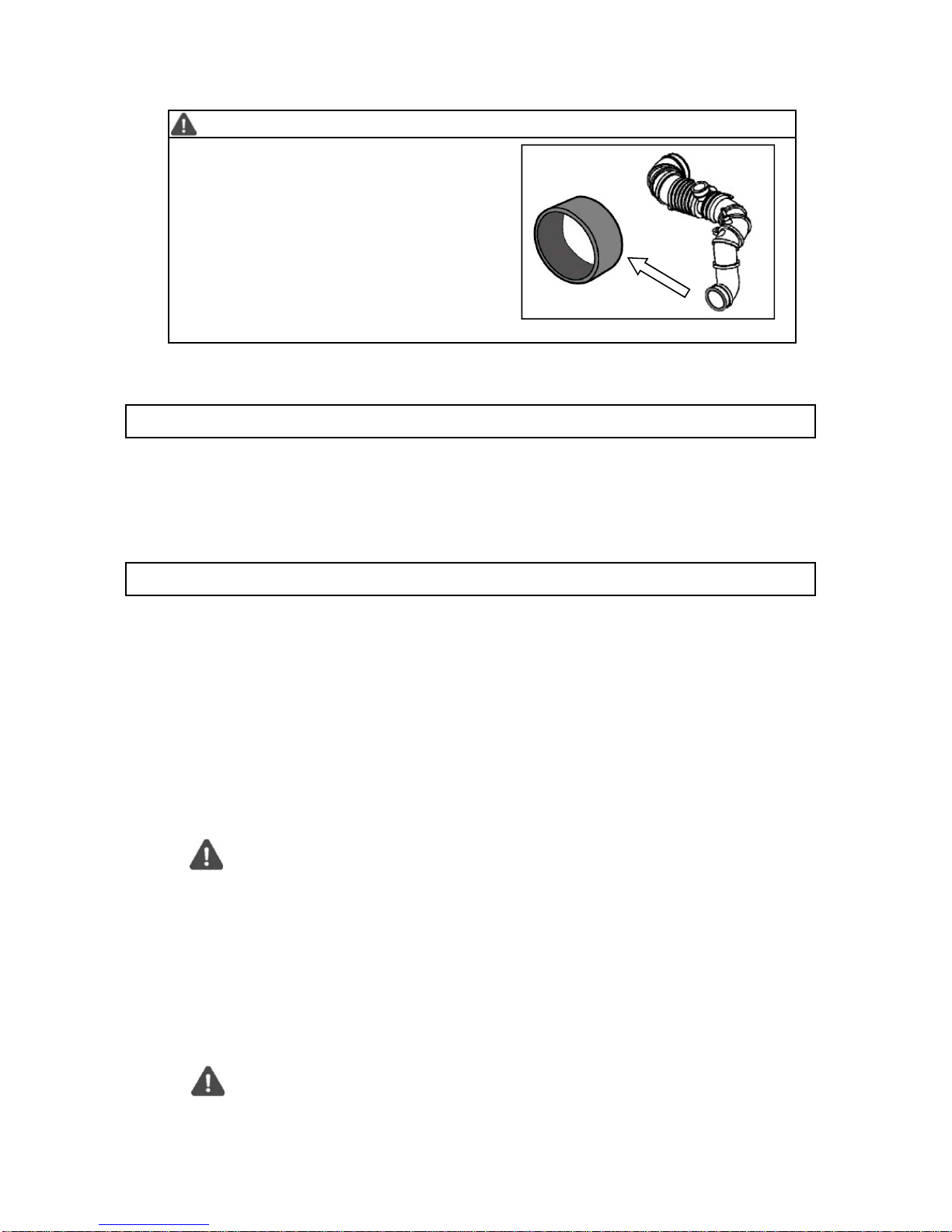

ノーマルサクションの使⽤について
・ EVO6〜7は無加⼯で使⽤できます。
・ EVO4〜5は吸⼊⼝の径が異なるためサクション
パイプのターボチャージャー側に⼊っている
ゴムカラーを外していただければ使⽤できます。
3. 冷却⽔とオイルの補充
ターボチャージャー交換作業で不⾜した冷却⽔とオイルを補充してください。
補充⽅法や交換部品などは整備要領書を参照し、確実に補充してください。
4. 本運⽤前の点検と使⽤上の注意
① ギアをニュートラルにし、サイドブレーキを確認してください。
② エンジンを始動せず、15秒程クランキングを繰り返してください。
③ エンジンを始動し、アイドリング状態で冷却⽔やオイルが漏れ出ていないことを確認してください。
④ エンジンを停⽌し、冷却⽔とオイルが規定量⼊っていることを確認してください。
また、リザーブタンクも同様に確認してください。
⑤ 再度エンジンを始動し、エンジン回転を3000回転程度まで上げ、排気漏れや異⾳がしないことを
確認してください。
⑥ 試運転を⾏い、過給がかかることを確認してください。
■ 出荷時のアクチュエーターの設定過給圧はアクチュエーター単体で
2mmのプリロードをかけた状態で1.0kgです。
■ 実際の過給圧の設定は1次排圧の影響や他の部品の仕様により⼤きく異なる場合が
あります。過給圧の決定はブーストコントローラーを併⽤のうえ、実⾛に等しい環境で
確認しながら慎重に⾏ってください。
■ アクチュエータースプリングの交換は別冊のアクチュエーター取扱説明書を参照のうえ、
慎重に⾏ってください。
■ ブースト計を使⽤し、過給圧を監視してください。
⑦ 各部の取り付け状態や冷却⽔/オイル漏れの点検を⾏ってください。
■ ⾼負荷運転の直後はすぐにエンジンを停⽌しないでください。
■ エンジンオイルを定期的に交換してください。
取り外す
11

5.ターボチャージャー仕様
MX7960
MX7967
タービンホイール
コンプレッサーハウジング
A/R
50.0
出⼝径（mm）
61.9
⼊⼝径（mm）
タービンハウジング
0.77
A/R
4G63
出⼝
4G63
⼊⼝
コンプレッサーホイール
CNC削出
製法
A2618
材質
6
ブレード数
60
トリム
68.0
外径（mm)
52.6
⼊⼝径（mm）
タービンホイール
製法材質ブレード数トリム外径（mm)出⼝径（mm）
鋳造K418117961.054.0
61.4 82.0 56 6 A2618 CNC削出
⼊⼝ 出⼝ A/R
コンプレッサーホイール
⼊⼝径（mm） 外径（mm) トリム ブレード数 材質 製法
61.9 50.0 4G63 4G63 0.77
出⼝径（mm） 外径（mm) トリム ブレード数 材質 製法
54.0 61.0 79 11 K418 鋳造
コンプレッサーハウジング タービンハウジング
⼊⼝径（mm） 出⼝径（mm） A/R
12

6.アクチュエータースプリング
本製品はアクチュエータースプリングを交換することで、ブースト設定値を変更することができます。
下記を参考に⽬的に合ったアクチュエータースプリングを選択してください。
アクチュエータースプリングの選択について
次ページ⼀覧表に記載の各スプリングの単体圧⼒/設定圧⼒はアクチュエーターが動作し、
スイングバルブが開き始める圧⼒となっています。
実際のスプリング選択は⽬的に合わせ実測したうえで設定してください。
交換⽅法などは別紙のアクチュエーター取扱説明書を参照してください。
※ 次ページ⼀覧表の数値はアクチュエーター単体で2mmのプリロードをかけた状態での
数値です。
※出荷時の本製品には次ページ⼀覧表の1.0kgf/cm2の組み合わせのスプリングが
装着されています。
※ 次ページ⼀覧表の設定値はあくまでも⽬安です。ブースト値は⾞両の仕様により
変化します。
※ 実際のブースト値の設定はブーストコントローラーを併⽤してください。
ブーストコントローラーの設定を主とし、アクチュエーターを補助として
調整することで、安定したブーストセッティングが可能となります。
アクチュエータースプリング選択⽅法の⼀例
■ アクチュエーターを動かないように固定する。
■ 計測器（マイクロメーターなど）アクチュエーターロッドのトラベル量が
計測できるようセットする
■ 圧⼒計を通してアクチュエーターにエアを⼊れる
■ 計測器の動きでアクチュエーターの動作圧⼒を確認する。
■ 本書のアクチュエータースプリング⼀覧表を参考に⽬的にあったスプリングに⼊れ替える
13

スプリング kgf/cm2
単体圧⼒ Kpa
PSI
設置位置
品番
識別⾊
サイズ 外径 mm
⻑さ mm
0.20 0.4 0.6 0.9
インナー インナー ミドル ミドル アウター アウター
TB401B TB401B TB401B TB401B TB401B TB401B
0.65 0.75
19.61 39.23 58.84 88.26 63.74 73.55
2.84 5.69 8.53 12.80 9.25 10.67
29 29 36.5 36.5 44 44
32 36 43 52 57 68
-SPR07 -SPR08 -SPR09 -SPR10 -SPR11 -SPR12
⿊銀紫⾚ピンク⻘
0.40 39.23 5.69 0.40
設定圧⼒
kgf/cm2Kpa PSI
0.20 19.61 2.84 0.20
0.65 63.74 9.25 0.65
0.60 58.84 8.53 0.60
0.80 78.45 11.38 0.20 0.60
0.75 73.55 10.67 0.75
0.90 88.26 12.80 0.90
0.85 83.36 12.09 0.20 0.65
1.00 98.07 14.22 0.40 0.60
0.95 93.16 13.51 0.20 0.75
1.10 107.87 15.65 0.20 0.90
1.05 102.97 14.93 0.40 0.65
1.25 122.58 17.78 0.60 0.65
1.15 112.78 16.36 0.40 0.75
1.35 132.39 19.20 0.60 0.75
1.30 127.49 18.49 0.40 0.90
1.55 152.00 22.05 0.20 0.60 0.75
1.45 142.20 20.62 0.20 0.60 0.65
1.65 161.81 23.47 0.40 0.60 0.65
1.55 152.00 22.05 0.90 0.65
1.75 171.62 24.89 0.20 0.90 0.65
1.65 161.81 23.47 0.90 0.75
1.85 181.42 26.31 0.20 0.90 0.75
1.75 171.62 24.89 0.40 0.60 0.75
2.05 201.04 29.16 0.40 0.90 0.75
1.95 191.23 27.74 0.40 0.90 0.65
14

セットアップガイド
MX7960 1.4~1.5kgf/cm2(19.9〜21.3psi) 1.6kgf/cm2(22.8psi)
MX7967 ブーストコントローラー使⽤ ブーストコントローラー使⽤
MX7960 約400〜420ps
MX7967 約420〜430ps
MX7960 広作⽤⾓への変更が必要
MX7967 推奨：TOMEI PONCAM TYPE-R
MX7960 強化品への変更が望ましい 強化品への変更が必要
MX7967 推奨：TOMEIメタル 推奨：TOMEIメタル
MX7960 680cc以上
MX7967 760cc以上
MX7960 182ℓ/h以上（燃圧3kg/cm2時）
MX7967 220ℓ/h以上（燃圧3kg/cm2時）
MX7960 燃圧調整式変更が必要
MX7967 推奨：TOME TYPE-S
MX7960
MX7967
MX7960
MX7967
MX7960
MX7967
エキゾースト MX7960 ⾼効率品への変更が必要
マニホールド MX7967 推奨：TOME EXPREME
アウトレット MX7960 ⾼効率品への変更が必要
/フロントパイプ MX7967 推奨：TOME EXPREME
MX7960 ⾼効率品への変更が必要
MX7967 推奨：スポーツ触媒
MX7960 ⾼効率品への変更が必要
MX7967 メインパイプ径Φ80相当
MX7960
MX7967
MX7960 強化品への変更が必要
MX7967 推奨：TOMEI強化
MX7960 熱価アップが必要
MX7967 8〜9番相当
このセットアップガイドはあくまでも⽬安となるものです。
実際のパーツ選定・セットアップは⽤途や他の仕様に合わせて選択してください。
約360〜370ps
ノーマル〜⼤容量タイプ
過給圧設定
想定⾺⼒
カムシャフト
ヘッドガスケット
インジェクター
ノーマルエンジン 2.3L化などの
チューニングエンジン
項⽬
プラグ
620cc以上
165ℓ/h以上（燃圧3kg/cm2時）
推奨：TOMEI 255ℓ/h
推奨：⾼効率純正交換タイプ
⾼効率品への変更が望ましい ⾼効率品への変更が必要
推奨：TOMEIターボサクションホース
現⾞合わせ
燃料ポンプ
燃圧レギュレーター
エアクリーナー
サクションパイプ
インタークーラー
触媒
マフラー
ECU
ブローオフバルブ
推奨仕様
15

CAUTION
■ This installation manual contains important information regarding this product.
For details regarding the assembly/disassembly of stock components, please refer to the
vehicle's official servicing manual.
■ This product is intended for motorsport use and should only be used on a racing circuit or
a circuit closed off from public roads.
■ Installing this product will increase the engine's power output. After installation, the engine
management system and other surrounding components will need to be adjusted accordingly.
■ Ensure you consistently monitor the turbo's performance using gauges and/or similar devices.
WARNING
■ Only install this product on the specified vehicles to avoid damaging the product and/or engine.
■ This product should be installed by a trained professional in a well-equipped workshop.
■ Ensure you use the appropriate tools and safety gear when installing this product.
Failing to do so may result in injury.
■ Install this product only when the engine is cool and/or cold to avoid potential fire hazards.
■ Ensure you use the correct specified torque for each fastening. Do not use excessive force
when attaching or removing components as this may damage the product and/or engine.
■ After starting the engine, thoroughly check to ensure that there are no oil/coolant leaks.
Leaking oil/coolant can lead to engine damage.
REQUIRED TOOLS FOR INSTALLATION
■General engine maintenance tools ■Torque wrench ■Official servicing manual
16

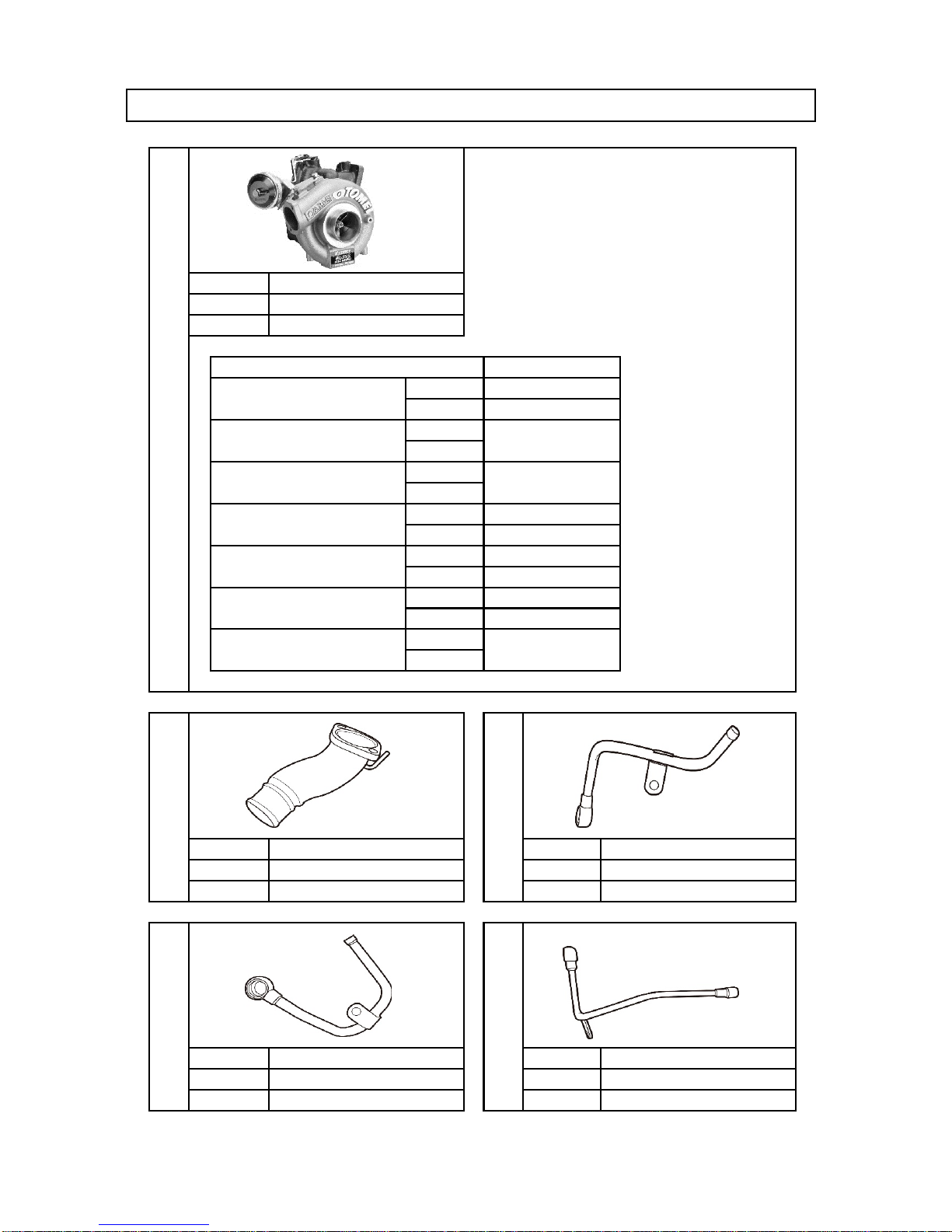

KIT CONTENTS
Check to ensure all the following items are included in this kit.
PART TURBOCHARGER UNIT
QTY. 1
P/N -
COMPONENT(S)
MX7960 TB401B-CRA18
MX7967 TB401B-CRA19
MX7960
MX7967
MX7960
MX7967
MX7960 TB401B-COH03
MX7967 TB401B-COH12
MX7960 TB401B-COW13
MX7967 TB401B-COW14
MX7960 TB401B-TBH04
MX7967 TB401B-TBH14
MX7960
MX7967
QTY. 1 QTY. 1
P/N TB401B-COP01 P/N TB401B-WCP03
OIL PIPE
QTY. 1 QTY. 1
P/N TB401B-WCP04 P/N TB401B-OFP02
WATER COOLANT PIPE A
④⑤
PART WATER COOLANT PIPE B PART
②③
PART COMPRESSOR OUT PIPE PART
①
P/N
CHRA
リビルトキット TB401B-RBK02
アクチュエーター TB401B-ACT12
コンプレッサーハウジング
コンプレッサーホイール
タービンハウジング
タービンホイール TB401B-TBW04
17

KIT CONTENTS
Check to ensure all the following items are included in this kit.
COMPRESSOR OUT GASKET OIL RETURN GASKET
QTY. 1 QTY. 2
P/N TB401B-COG01 P/N TB401B-ORG01
QTY. 1 QTY. 1
P/N TB401B-TIG02 P/N TB401B-TOG02
BANJO BOLT M12
QTY. 2 QTY. 1
P/N TB401B-WTB01 P/N TB401B-BJB02
M10*P1.25 47.5mm
QTY. 3 QTY. 2
P/N TB401B-WBT02 P/N TB401B-STB03
⑥⑦
PART PART
⑫⑬
PART BOLT M6*P1.0 8mm PART STUD BOLT
⑧⑨
PART TURBINE IN GASKET PART TURBINE OUT GASKET
⑩⑪
PART WATER BOLT PART
18

KIT CONTENTS
Check to ensure all the following items are included in this kit.
M10*P1.25 43mm
QTY. 2 QTY. 4
P/N TB401B-STB02 P/N TB401B-HNT02
WASHER M10
QTY. 2 QTY. 2
P/N TB401B-WAS01 P/N TB401B-WAS04
QTY. 4 QTY. 4
P/N TB401B-WAS02 P/N TB401B-WAS03
QTY. 1
P/N TB401B-SLH03
⑱⑲
PART WASHER M14 PART WASHER M6
⑭⑮
PART STUD BOLT PART NUT M10*P1.25
⑯⑰
PART PART WASHER M12
⑳
PART VACUUM HOSE 5☓11mm
19

KIT CONTENTS
Check to ensure all the following items are included in this kit.
BLACK
QTY. 1 QTY. 1
P/N PB6150-BSP01 P/N TB401B-SPR07
RED PINK
QTY. 1 QTY. 1
P/N TB401B-SPR10 P/N TB401B-SPR11
ACTUATOR NIPPLE
BLUE (STRAIGHT)
QTY. 1 QTY. 1
P/N TB401B-SPR12 P/N TB401B-SAN01
QTY. 2 QTY. 2
P/N TG201A-0000A P/N TG204A-0000A
ACTUATOR SPRING
ACTUATOR SPRING
㉑㉒
PART PART ACTUATOR SPRING
㉓㉔
PART PART
PART
BOLT SMOOTH PASTE
ACTUATOR SPRING
㉕㉖
PART ARMS STICKER
PART
㉗㉘
PART TOMEI STICKER
20
