Tomei ARMS MX8265 RB25DET User manual

2018_03 M-TB401A-NS06A-01
ターボチャージャーキット ARMS MX8265 RB25DET
TURBOCHARGER KIT ARMS MX8265 RB25DET
品番
PART NUMBER
適合 R33/R34/C34/C35/WC34 RB25DET搭載⾞
APPLICATION RB25DET powered R33/R34/C34/C35/WC34
⽬次 / INDEX
このたびは弊社製品をお買い上げいただき、まことにありがとうございます。
ご使⽤前にこの説明書をよくお読みのうえ正しくお使いください。
お読みになった後もすぐ取り出せる場所に⼤切に保管してください。
説明書に書かれている注意事項は必ず守ってください。
各⾃動⾞メーカーの発⾏する整備要領書が必要になります。本書と合わせて
お使いください。
不適切な使⽤により事故が⽣じた場合、弊社では責任を負いかねますので、
あらかじめご了承ください。
Thank you for purchasing a TOMEI product.
Please read this installation manual carefully prior to installation/use.
Ensure you keep this document stored in a safe location for future reference.
Pay close attention to and adhere to the various warnings/cautions contained herein.
You should also consult the official servicing manual for your vehicle when installing
this product.
Please note that inappropriate installation/use of this product will be at the owner's
own risk and/or responsibility.
Retailers/Workshops should ensure this document is given to the end user.
TB401A-NS06A
取扱説明書
INSTALLATION MANUAL
P2 ⽇本語
P23 ENGLISH
1

注意
■ 本取扱説明書は製品に関わる特記事項についてのみ記載しています。
実際の作業や⼿順については各⾃動⾞メーカー発⾏の整備要領書をご確認ください。
■ 本製品は⾃動⾞競技部品です。サーキットなどの公道ではない閉鎖された場所で
使⽤してください。
■ 本製品を取り付けることにより、エンジン出⼒が向上します。そのためエンジン制御や
その他周辺装置の最適化が必要になります。
■ ターボメーターなどで常にコンディションの確認をしてください。
警告
■ 適合する⾞種以外へのご使⽤はおやめください。本製品および、エンジンを破損する
恐れがあります。
■ 本製品の取り付けは設備の整った環境で、資格をもった整備⼠が⾏ってください。
■ 本製品を取り付ける際には、適切な⼯具、保護具を使⽤してください。
ご使⽤にならないとけがにつながり危険です。
■ 本製品の取り付けはエンジンが⼗分に冷えた状態で⾏ってください。
エンジンが冷えていない状態の作業は⽕傷の恐れがあります。
■ 本製品の取り付けに必要な各部品の脱着の際には指定トルクなどを守り、無理な⼒を
加えないでください。本製品および、エンジンを破損する恐れがあります。
■ エンジンを始動する際には必ずオイル/冷却⽔の漏れなどの点検を⾏ってください。
オイル/冷却⽔の漏れはエンジンの破損につながります。
取付作業に必要な⼯具類
■エンジン整備⼯具⼀式 ■トルクレンチ ■整備要領書
2

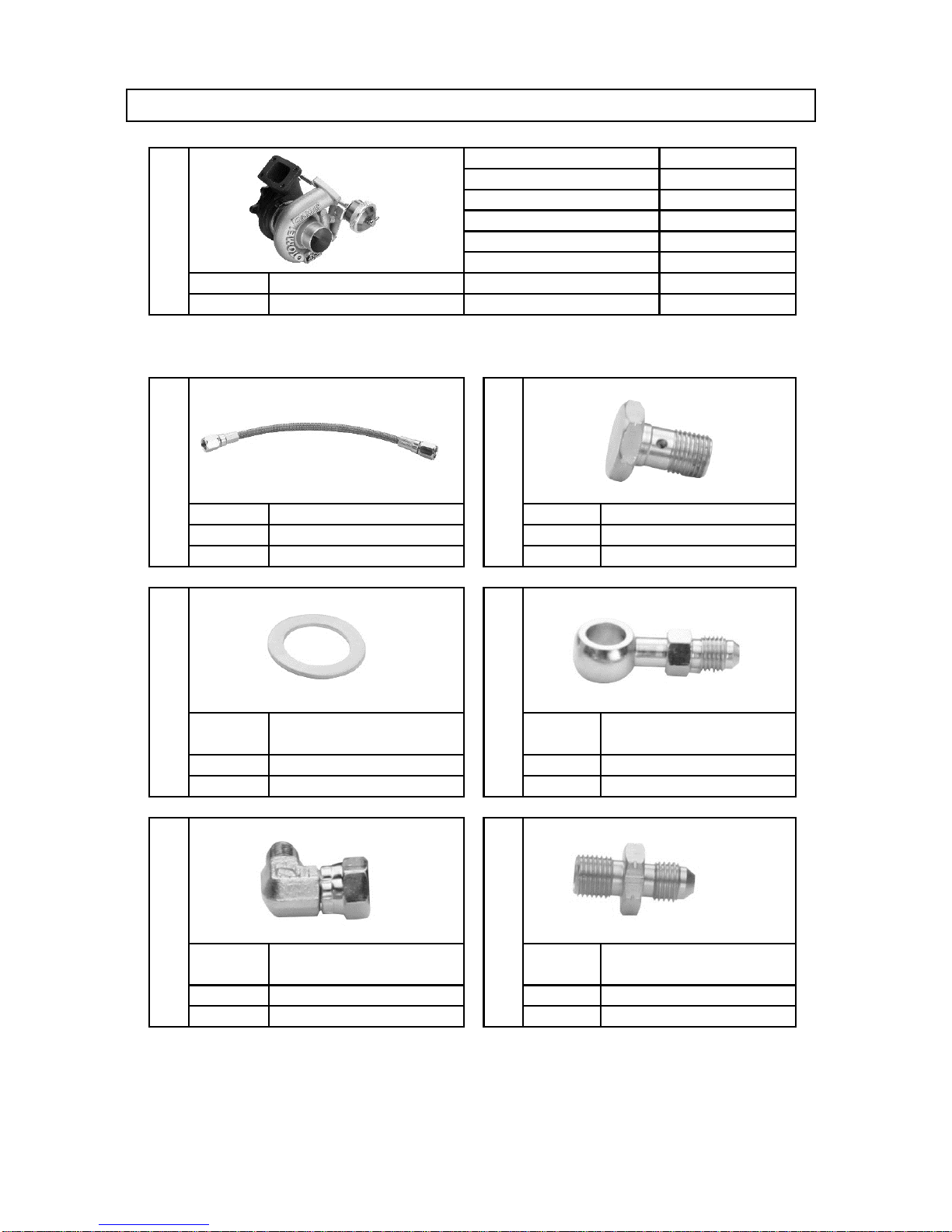

部品構成
下記の部品・数量が揃っているかご確認ください。
CHRA TB401B-CRA10
リビルトキット TB401B-RBK01
アクチュエーター TB401B-ACT07
コンプレッサーハウジング TB401B-COH10
コンプレッサーホイール TB401B-COW07
名称 ターボ本体 タービンハウジング TB401B-TBH11
同梱数量 1 タービンホイール TB401B-TBW06
オイルフィード
同梱数量 1 同梱数量 1
単品品番 TB401B-OFP15 単品品番 TB401B-BJB02
バンジョーフィッティング
M12 4AN
同梱数量 3 同梱数量 1
単品品番 TB401B-WAS04 単品品番 TB401B-FIT10
フィッティング フィッティング
4AN M to F 90° M12☓P1.25 4AN
同梱数量 1 同梱数量 1
単品品番 TB401B-FIT01 単品品番 TB401B-FIT07
①
補修部品名称 品番
名称 名称メッシュホース 160mm バンジョーボルト M12
③
④⑤
②
ワッシャー M12
⑥
名称 名称
⑦
名称 名称
3

部品構成
下記の部品・数量が揃っているかご確認ください。
オイルリターン
同梱数量 1 同梱数量 1
単品品番 TB401B-ORG01 単品品番 TB401B-ODP07
同梱数量 2
単品品番 TB401B-WBT01
⑩
名称 ボルト M6 P1.0 16mm
⑧⑨
オイルリターンガスケット オイルドレインパイプ名称 名称
4

部品構成
下記の部品・数量が揃っているかご確認ください。

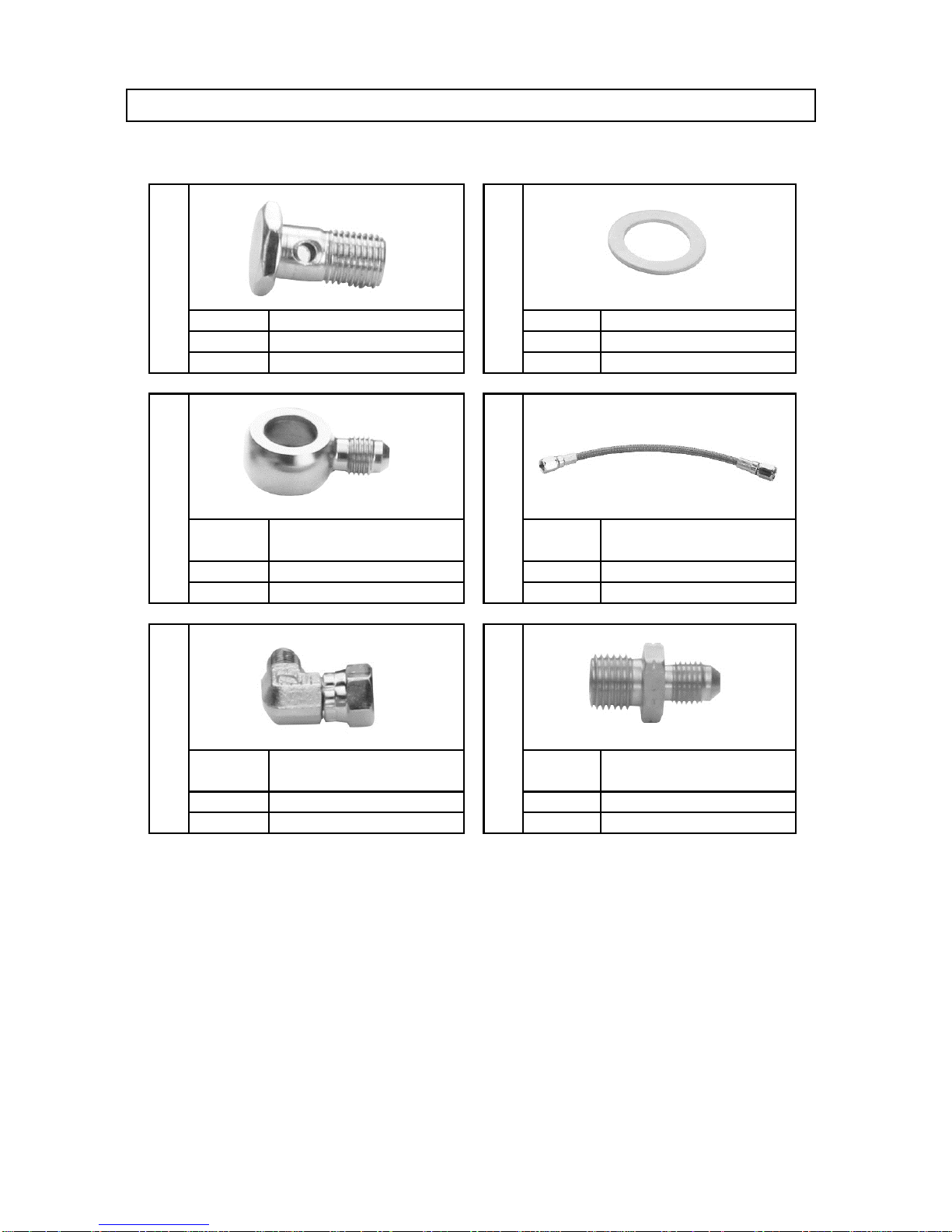

ウォーターフィード
ウォーターボルト M14 P1.5
同梱数量 1 同梱数量 3
単品品番 TB401B-WTB01 単品品番 TB401B-WAS02
M14 4AN
同梱数量 1 同梱数量 1
単品品番 TB401B-FIT21 単品品番 TB401B-OFP07
フィッティング フィッティング
4AN M to F 90° M14 P1.5 4AN
同梱数量 1 同梱数量 1
単品品番 TB401B-FIT01 単品品番 TB401B-FIT08
名称 名称
名称
⑯
名称
名称 名称
⑬⑭
バンジョーフィッティング
⑪⑫
⑮
ワッシャー M14
メッシュホース 380mm
5

部品構成
下記の部品・数量が揃っているかご確認ください。
ウォーターリターン
フィッティング
M14 P1.5 4AN
同梱数量 1 同梱数量 1
単品品番 TB401B-FIT08 単品品番 TB401B-WAS02
フィッティング
4AN M to F 90°
同梱数量 1 同梱数量 1
単品品番 TB401B-FIT01 単品品番 TB401B-OFP08
フィッティング ホースバンド
11mm 4AN 7-16mm
同梱数量 1 同梱数量 1
単品品番 TB401B-FIT22 単品品番 TB401B-HBD06
名称
名称
㉒
名称
⑳
名称
⑰⑱
⑲
㉑
名称名称 ワッシャー M14
メッシュホース 470mm
6

部品構成
下記の部品・数量が揃っているかご確認ください。
ショートパーツ
コンプレッサー
OUTガスケット
同梱数量 1 同梱数量 1
単品品番 TB401B-COG05 単品品番 TB401B-TIG05
ロックプレート
同梱数量 1 同梱数量 2
単品品番 TB401B-TOG07 単品品番 TB401B-LKP02
M8 P1.25 35mm / 18-10.5mm
同梱数量 2 同梱数量 1
単品品番 TB401B-STB04 単品品番 TB401B-SLH03
同梱数量 1
単品品番 TB401B-TIT01
名称 名称 タービンINガスケット
バキュームホース 5☓11mm
㉙
名称 耐熱ホース
名称 名称
名称 名称
㉓㉔
㉕㉖
タービンOUTガスケット
㉗㉘
スタッドボルト
7

部品構成
下記の部品・数量が揃っているかご確認ください。

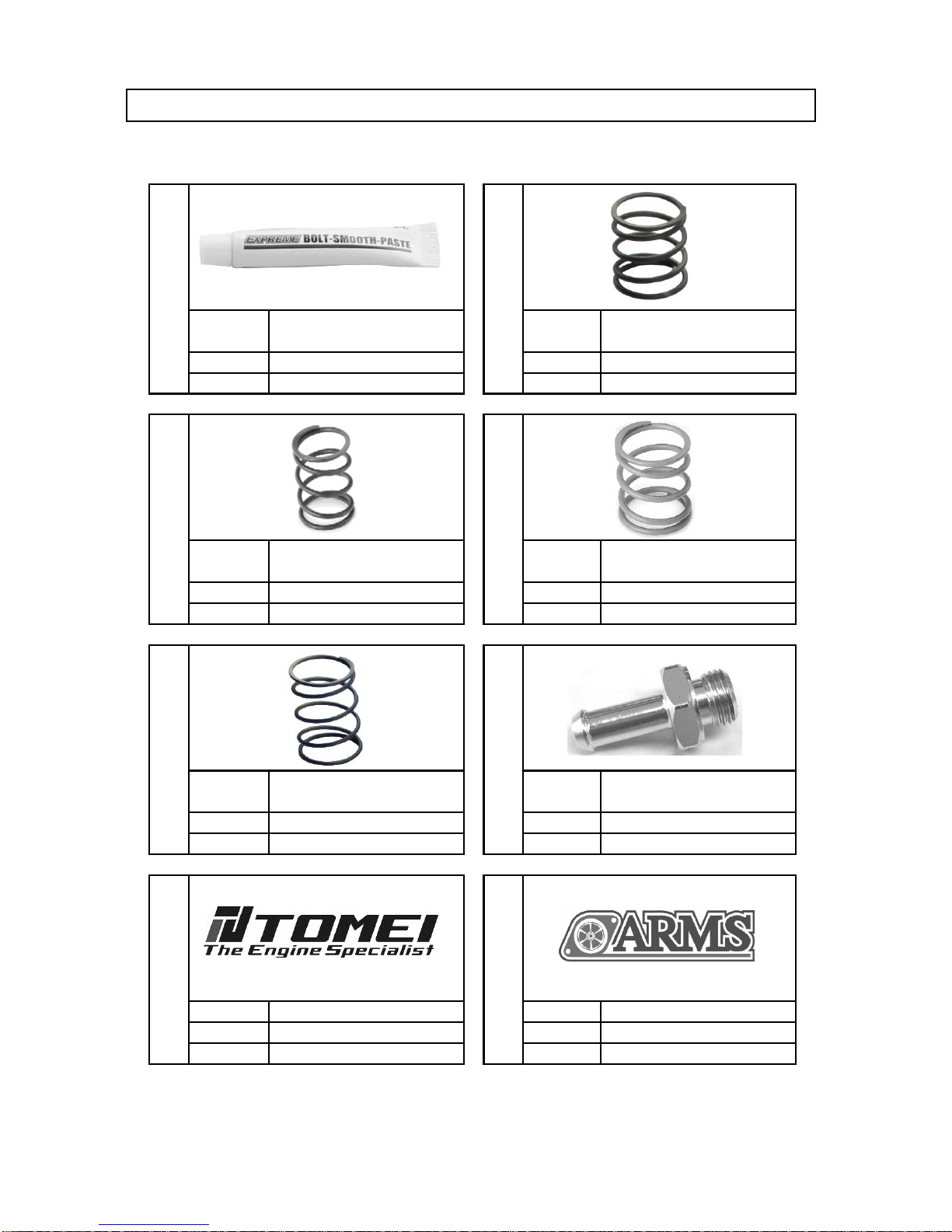

その他
⿊
同梱数量 1 同梱数量 1
単品品番 PB6150-BSP01 単品品番 TB401B-SPR07
アクチュエータースプリング
⾚ ピンク
同梱数量 1 同梱数量 1
単品品番 TB401B-SPR10 単品品番 TB401B-SPR11
アクチュエータースプリング アクチュエーターニップル
⻘ （ストレート）
同梱数量 1 同梱数量 1
単品品番 TB401B-SPR12 単品品番 TB401B-SAN01
同梱数量 2 同梱数量 2
単品品番 TG201A-0000A 単品品番 TG204A-0000A
ボルトスムースペースト 名称
名称
㉝
名称
㉟
㊱
名称 TOMEIステッカー
㊲
名称 ARMSステッカー
アクチュエータースプリング
㉜
アクチュエータースプリング
㉚㉛
㉞
名称
名称 名称
8

部品構成
下記の部品・数量が揃っているかご確認ください。
その他
エンブレム 取扱説明書（本書）
同梱数量 1 同梱数量 1
単品品番 TE501A-0000A 単品品番
同梱数量 1 同梱数量 1
単品品番 単品品番 -
同梱数量 1 同梱数量 1
単品品番 - 単品品番 -
同梱数量 1
単品品番 -
㊹
名称 過給圧設定時のご注意
名称
㊵㊶
名称 アクチュエーター取扱説明書 名称 スペックシート
㊳
保証登録のお願い
㊷
名称 保証登録カード
㊸
㊴
名称 名称
9

1. 純正ターボチャージャーの取り外し
バッテリーのマイナス端⼦を取り外し、ターボチャージャーや周辺装置を取り外してください。
■ 各部の詳細な脱着⽅法は必ず整備要領書を参照してください。
■ 再使⽤する部品は取り外し時に破損させないように注意してください。
■ 部品を取り外した後の開⼝部には異物が⼊らないようテープなどで塞いで作業してください。
1-1準備作業
① アンダーカバーセンターを取り外す。
② 冷却⽔を抜く。
③ フロントパイプ、タワーバーを取り外す。
④ エアフロメーターカプラーを外し、エアクリーナーを取り外す。
⑤ パワーステアリングフルードタンクステーを外し、タンクを⾞両前⽅に移動する。
パワーステアリングフルードがこぼれないようにタンクを⽔平に保ってください。
1-2.補機類の取り外し
ターボチャージャーに固定されている補機類や遮熱板、センサーなどを取り外してください。
(×印は再使⽤しません）
10

1-3.ターボチャージャーの取り外し
ウォーターチューブおよびオイルチューブ（各フィード側、リターン側）を外し、
ターボチャージャーを取り外してください。
① ウォーターチューブ（リターン側）を(図①)の状態で取り外すため、エキゾースト
マニホールドの横（図②）とシリンダーヘッドの後ろ側（図③)で固定されている
ステー部分を取り外す。
② サージタンク横のステーを外した後、サージタンク後ろ側につながっているゴムホースを
外し、ウォーターチューブ（リターン側）を引き抜く。
③ ウォーターチューブ（リターン側）に使⽤されているゴムホースを取り外しておく。
図① 図②
図③
このゴムホースは
再使⽤します
11

2. ARMSターボチャージャーの取り付け
■ 排気系の⾼温にさらされるボルトには焼付きや固着を防⽌するため、
付属のボルトスムースペーストを塗布してください。
2-1.準備作業
① エンジンブロックにオイルと冷却⽔取り出しのフィッティングを取り付ける。
オイル フィッティング M12 P1.25 4AN
T=31±2N・m
ライン ワッシャー M12
ウォーター フィッティング M14 P1.5 4AN T=42±7N・m
ライン ワッシャー M14
② ターボチャージャーにスタッドボルトを取り付ける。
スタッドボルトM8 P1.25 35mm
スタッドボルトの取り付け向きに注意
● 短い⽅をターボ側にしてください。
● ダブルナットを使⽤し、締め付けてください。
ナットを取り外す際はボルトが緩まないように
注意してください。緩んだ場合は再度やり直してください。
部品番号 名称 数量
⑦
④
⑯
1
使⽤箇所 部品
番号 名称 数量
⑫
2㉗
部品締付けトルク
1
1
1
短⻑
オイルライン
ウォーターライン
㉗
㉗
12

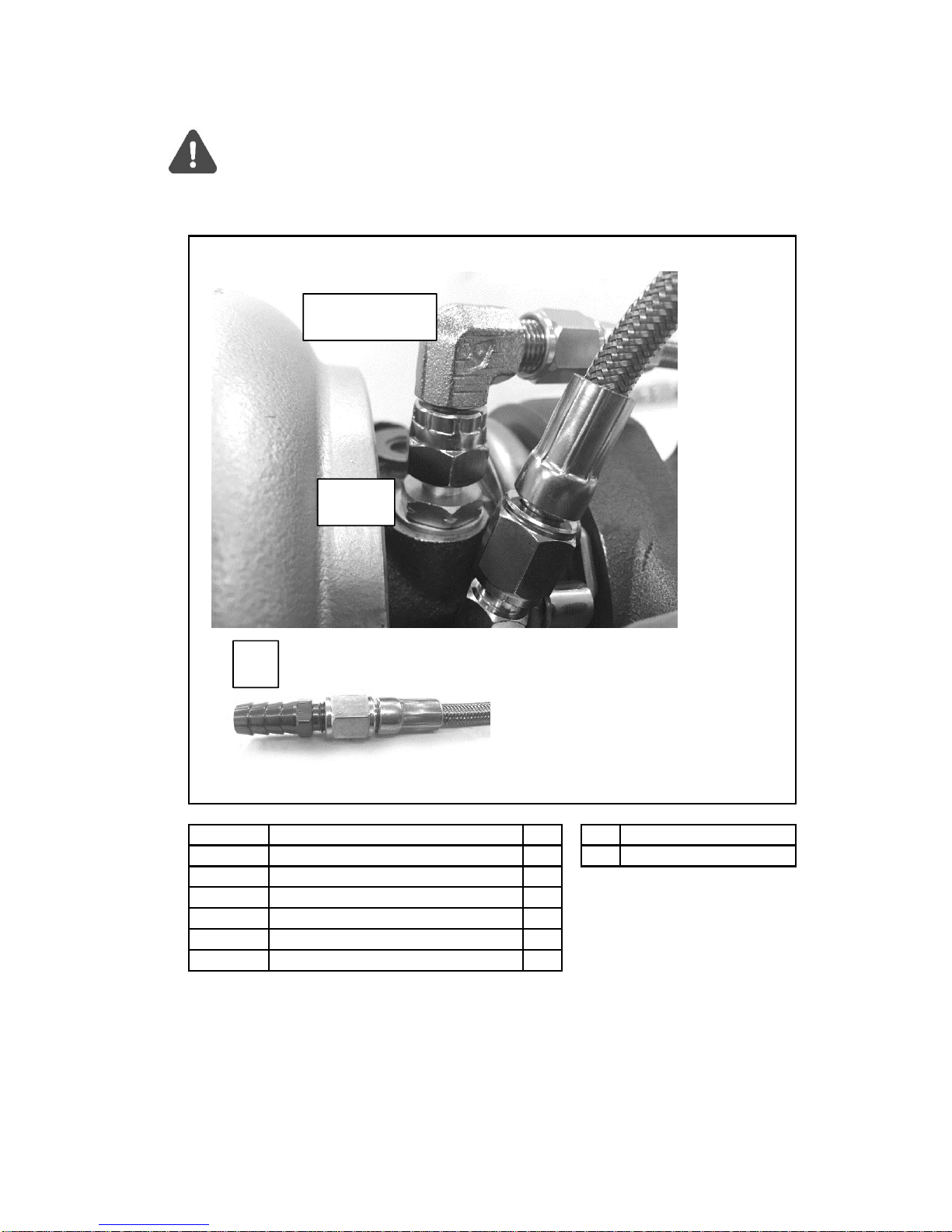

③ ウォーターリターンホースを準備する
サージタンク側からシリンダーヘッドの後ろ側にあるブラケットの中を通した後、
ターボ側にフィッティング（部品番号⑲）を下図の⾓度になるよう取り付ける。
また、ゴムホースはサージタンクに接続する。
⾞両へ接続する際にホースが排気系部品に
⼲渉しないよう周辺のホース類にワイヤー
などで固定してください。
メッシュホース 470mm
フィッティング 11mm 4AN
ホースバンド 7-16mm
耐熱ホース
フィッティング 4AN M to F 90°
㉙
1
1
1
1
1
⑳
⑲
㉑
㉒
部品番号 名称 数量
⑳
⑲
㉙
㉑
㉒
1‐3.図①の
ゴムホース
エキゾーストマニホールド
耐熱ホースは必要な
⻑さに切ってください
ボディ側
フィッティングはこの⾓度で取り付けてください
13

2-2.取付箇所と締付けトルク
取り付け位置などを間違わないようにしてください。間違えるとエンジン本体への取り付けが
できなかったり、冷却や潤滑不良を起こしてタービンが破損します。
2-2-1. ウォーターライン（リターン） ※前項参照
ターボ側
⾞体側（R)PS13の場合
⾞体側
フィッティング M14 P1.5 4AN ＜1＞ T=42±7N・m
ワッシャーM14
フィッティング 4AN M to F 90°
メッシュホース 470mm
フィッティング 11mm 4AN
耐熱ホース
※必要に応じて耐熱ホースをカットしてメッシュホースの遮熱をしてください。
㉙
㉑
⑳
⑲
⑱
⑰
部品番号 部品締付けトルク
1
1
1
1
1
1
数量名称
⑱/⑰/⑲/⑳
㉑
〈1〉
14

2-2-2. ウォーターライン（フィード）
ターボ側
⾞体側
ウォーターボルト M14 P1.5 ＜1＞ T=42±7N・m
ワッシャーM14
バンジョーフィッティング M14 4AN
メッシュホース 380mm
フィッティング 4AN M to F 90°
フィッティング M14 P1.5 4AN
耐熱ホース
※必要に応じて耐熱ホースをカットしてメッシュホースの遮熱をしてください。
部品締付けトルク
1
1
3
1
数量名称
⑭
⑬
⑫
⑪
部品番号
⑮1
⑯1
㉙1
⑫/⑬/⑫/⑪/⑭
〈1〉
⑯/⑫/⑮
15

2-2-3. オイルライン（フィード）
ターボ側
⾞体側
メッシュホース 160mm ＜2＞ T=31±2N・m
バンジョーボルト M12
ワッシャー M12
バンジョーフィッティング M12 4AN
フィッティング 4AN M to F 90°
フィッティング M12 P1.25 4AN
耐熱ホース
※必要に応じて耐熱ホースをカットしてメッシュホースの遮熱をしてください。
部品締付けトルク
1
1
名称
㉙
⑦
⑥
⑤
④
③
②
部品番号
1
1
3
1
1
数量
④/⑤/④/③/②
⑦/④/⑥
〈2〉
16

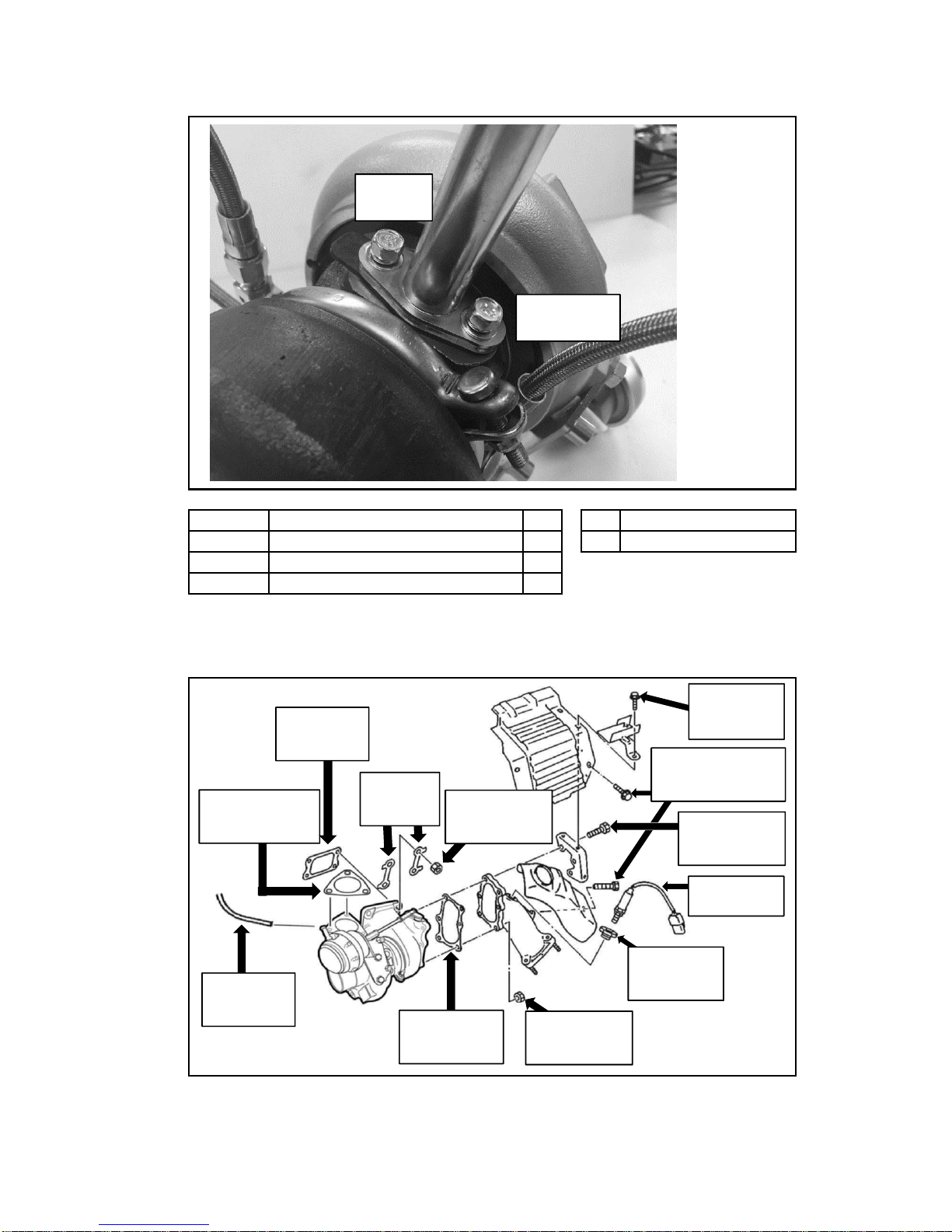

2-2-4. オイルライン（リターン）
オイルリターンガスケット ＜3＞ T=9±1N・m
オイルドレインパイプ
ボルト M6 P1.0 16mm
2-2-5. 周辺部品
部品締付けトルク
2
1
1
数量名称
⑩
⑨
⑧
部品番号
⑧/⑨/⑩
〈3〉
O2センサー
ブラケット
7±1N･m
ヒート
インシュレーター
7±1N･m
エキゾースト
アウトレット
27±2N･m
O2センサー
50±10N･m
O2センサー
取付ナット
78N･m
エキゾースト
アウトレット
27±2N･m
タービンOUT
ガスケット
㉕
バキューム
ホース
㉘
コンプレッサー
OUTガスケット
㉓
タービンIN
ガスケット
㉔
ロック
プレート
㉖ターボ
チャージャー
37±7N･m
17

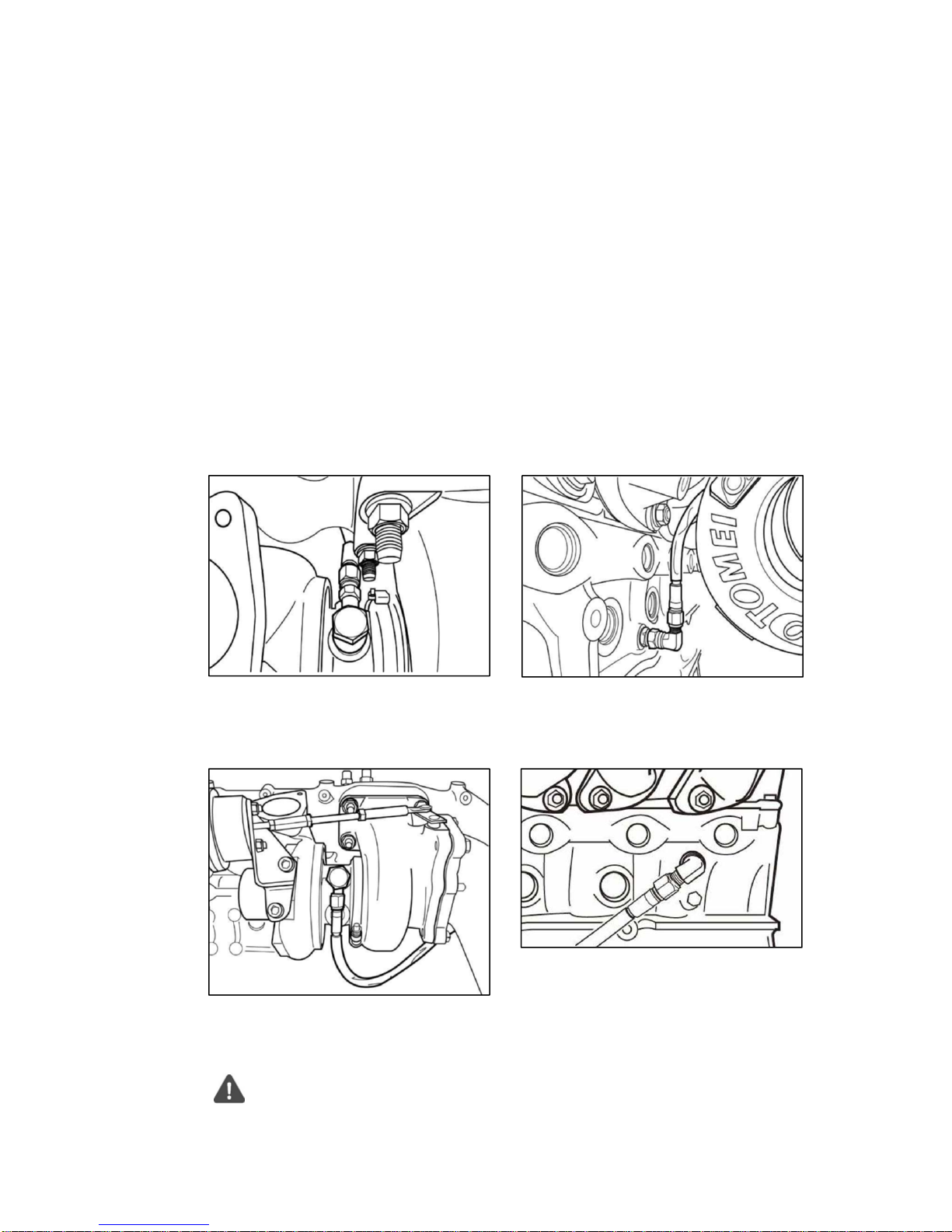

2-3.ターボチャージャーの取り付けと各部の復帰作業
前項の各部の部品構成およびトルクを確認し、取り付けを⾏ってください。
① オイルドレインパイプ（部品番号⑨）と、フィッティング （部品番号⑰）を、
付属のワッシャーを使⽤し、ターボチャージャーに取り付ける。
② 付属のタービンOUTガスケット（部品番号㉕）を使⽤し、遮熱板ステーを共締めして
アウトレットパイプをターボチャージャーに取り付ける。
③ ターボチャージャーをエキゾーストマニホールドとボディの間から通し、オイルドレインパイプを
⾞両側のホースに挿⼊した後、付属のタービンINガスケット（部品番号㉔）、
ロックプレート（部品番号㉖）を使⽤しタービンとエキゾーストマニホールドを接続する。
ナットを締め付けた後、ロックプレートにてナットを固定する。
④ シリンダヘッド裏側から通していたウォーターリターンホースをターボチャージャーに接続する。
⑤ タービンに繋がる各ホースに耐熱ホース（部品番号㉙）を使⽤し、下図のような⾓度で
⼲渉がないように取り付ける。
〈オイルフィード〉
ターボチャージャーにオイルフィード部を エンジンブロックに取り付けておいた
取り付ける フィッティングにホース類を接続する
〈ウォーターフィード〉
エンジンブロック側に付けておいた
フィッティングにホース類を接続する
ターボチャージャーにウォーターフィード部を
取り付ける
無理のない配管レイアウトになるよう取付⾓度や取り回しを調整してください。
18

3. 冷却⽔とオイルの補充
ターボチャージャー交換作業で不⾜した冷却⽔とオイルを補充してください。
補充⽅法や交換部品などは整備要領書を参照し、確実に補充してください。
4. 本運⽤前の点検と使⽤上の注意
① ギアをニュートラルにし、サイドブレーキを確認してください。
② エンジンを始動せず、15秒程クランキングを繰り返してください。
③ エンジンを始動し、アイドリング状態で冷却⽔やオイルが漏れ出ていないことを確認してください。
④ エンジンを停⽌し、冷却⽔とオイルが規定量⼊っていることを確認してください。
また、リザーブタンクも同様に確認してください。
⑤ 再度エンジンを始動し、エンジン回転を3000回転程度まで上げ、排気漏れや異⾳がしないことを
確認してください。
⑥ 試運転を⾏い、過給がかかることを確認してください。
■ 出荷時のアクチュエーターの設定過給圧はアクチュエーター単体で
2mmのプリロードをかけた状態で1.0kgです。
■ 実際の過給圧の設定は1次排圧の影響や他の部品の仕様により⼤きく異なる場合が
あります。過給圧の決定はブーストコントローラーを併⽤のうえ、実⾛に等しい環境で
確認しながら慎重に⾏ってください。
■ アクチュエータースプリングの交換は別冊のアクチュエーター取扱説明書を参照のうえ、
慎重に⾏ってください。
■ ブースト計を使⽤し、過給圧を監視してください。
⑦ 各部の取り付け状態や冷却⽔/オイル漏れの点検を⾏ってください。
■ ⾼負荷運転の直後はすぐにエンジンを停⽌しないでください。
■ エンジンオイルを定期的に交換してください。
5.ターボチャージャー仕様
コンプレッサーホイール
CNC削出
製法
A2618
材質
6
ブレード数
52
トリム
76.2
外径（mm)
54.8
⼊⼝径（mm）
タービンホイール
製法材質ブレード数トリム外径（mm)出⼝径（mm）
鋳造K418127767.058.8
コンプレッサーハウジング
0.57
A/R
42.6
出⼝径（mm）
55.8
⼊⼝径（mm）
タービンハウジング
0.57
A/R
RB25DET
出⼝
T3
⼊⼝
19

6.アクチュエータースプリング
本製品はアクチュエータースプリングを交換することで、ブースト設定値を変更することができます。
下記を参考に⽬的に合ったアクチュエータースプリングを選択してください。
アクチュエータースプリングの選択について
次ページ⼀覧表に記載の各スプリングの単体圧⼒/設定圧⼒はアクチュエーターが動作し、
スイングバルブが開き始める圧⼒となっています。
実際のスプリング選択は⽬的に合わせ実測したうえで設定してください。
交換⽅法などは別紙のアクチュエーター取扱説明書を参照してください。
※ 次ページ⼀覧表の数値はアクチュエーター単体で2mmのプリロードをかけた状態での
数値です。
※出荷時の本製品には次ページ⼀覧表の1.0kgf/cm2の組み合わせのスプリングが
装着されています。
※ 次ページ⼀覧表の設定値はあくまでも⽬安です。ブースト値は⾞両の仕様により
変化します。
※ 実際のブースト値の設定はブーストコントローラーを併⽤してください。
ブーストコントローラーの設定を主とし、アクチュエーターを補助として
調整することで、安定したブーストセッティングが可能となります。
アクチュエータースプリング選択⽅法の⼀例
■ アクチュエーターを動かないように固定する。
■ 計測器（マイクロメーターなど）アクチュエーターロッドのトラベル量が
計測できるようセットする
■ 圧⼒計を通してアクチュエーターにエアを⼊れる
■ 計測器の動きでアクチュエーターの動作圧⼒を確認する。
■ 本書のアクチュエータースプリング⼀覧表を参考に⽬的にあったスプリングに⼊れ替える
20
