Toolland VL1200 User manual

VL1200
EN
TILLER
NL
TUINFREES
FR
MOTOCULTEUR
ES
ARADO DE CINCEL
DE
BODENFRÄSE
PT
MOTOENXADA
USER MANUAL 3
HANDLEIDING 8
MODE D'EMPLOI 13
MANUAL DEL USUARIO 18
BEDIENUNGSANLEITUNG 23
MANUAL DO UTILIZADOR 28

VL1200
V. 01 –20/09/2016 2 ©Velleman nv

VL1200
V. 01 –20/09/2016 3 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle could
harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should
be taken to a specialized company for recycling. This device should be returned to your distributor or to
a local recycling service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Toolland. Please read the manual thoroughly before bringing this device into service. If
the device was damaged in transit, do not install or use it and contact your dealer.
2. Safety Instructions
Keep this device away from children and unauthorized users.
This appliance is not intended for use by persons (including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.
Children shall be supervised to ensure that they do not play with the appliance.
There are no user-serviceable parts inside the device. Refer to an authorized dealer for service and/or
spare parts.
Always disconnect mains power when the device is not in use or when servicing or maintenance
activities are performed. Handle the power cord by the plug only.
Do not crimp the power cord and protect it against damage. If the supply cord is damaged, it must be
replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a
hazard.
Do not use the device when damage to housing or cables is noticed. Do not attempt to service the
device yourself but contact an authorised dealer.
Class II: this device is designed with double insulation.
Always wear eye and ear protection, gloves and a dust mask when using this device.
Work Area
Keep your work area clean and well-lit. Cluttered and dark areas invite accidents.
Do not operate electric devices in explosive atmospheres and in the presence of flammable liquids, gases or dust.
Keep bystanders and children away while operating the device. Distractions can cause you to lose control of
the device.
Electrical Safety
Never modify the plug or power cord in any way. Do not use adapters with earthed devices.
Avoid any body contact with earthed or grounded surfaces such as pipes, radiators, cookers and
refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
Do not expose the device to rain or wet conditions. Water entering the device will increase the risk of
electric shock.
When using the device outside, use an extension cable suitable for outside use.
If use of the device in humid locations is unavoidable, connect the device to a power supply protected by an
RCD (Residual Current Differential) device.

VL1200
V. 01 –20/09/2016 4 ©Velleman nv
Personal Safety
Stay alert, watch what you are doing and use common sense when operating the device. Do not use the
device when you are tired or under influence of drugs, alcohol or medication.
Avoid unintentional starting. Make sure the switch is on the off position before plugging the device into the
mains and/or fitting the batteries, picking it up or carrying it. Do not carry the device with your finger on
the on-off switch. Do not plug in the device with the switch in the on position.
Remove any adjusting key before operating the device. A key left attached to the rotating part of the tool
can result in personal injury.
Do not overreach. Keep proper position and balance at all times.
Dress in a suitable manner. Do not wear loose clothing or jewellery. Keep hair, clothing and gloves away
from moving parts.
If devices are provided for the connection of dust extraction and collection equipment, make sure that they
are connected and used properly.
Use the auxiliary handle provided with the device. Hold the device by the insulated gripping surfaces when
performing an operation where cutting accessories may contact hidden wiring or its own cord.
Some dust created by power sanding, sawing, grinding, drilling and other construction activities contain
chemicals known to cause cancer, birth defects or other reproductive harm. To reduce exposure to harmful
chemicals, work in a well-ventilated area with approved protective clothing.
The Device
Do not force the device. Use the correct device for your application.
Do not use the device if the switch does not make it possible to change from the operating condition to stop
and vice versa. Any device which cannot be controlled by the switch is dangerous and should be repaired.
Disconnect the power cord before any adjustment, changing an accessory or before storing the device.
Keep an idle device out of the reach of children and do not allow persons unfamiliar with the device or these
instructions to operate it.
Maintain the device. Check that there is no misalignment or obstruction of the moving or broken parts, or
any other condition that could affect the operation of the device. In the event of damage, have the device
repaired before using it.
Keep cutting tools sharp and clean.
Use the device, accessories and blades in accordance with these instructions, while taking into account the
work conditions and the work to be done.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.
Protect this device from shocks and abuse. Avoid brute force when operating the device.
Familiarise yourself with the functions of the device before actually using it.
All modifications of the device are forbidden for safety reasons. Damage caused by user modifications to
the device is not covered by the warranty.
Only use the device for its intended purpose. All other uses may lead to short circuits, burns, electroshocks,
crash, etc. Using the device in an unauthorized way will void the warranty.
Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the
dealer will not accept responsibility for any ensuing defects or problems.
Do not switch the device on immediately after it has been exposed to changes in temperature. Protect the
device against damage by leaving it switched off until it has reached room temperature.
Keep this manual for future reference.

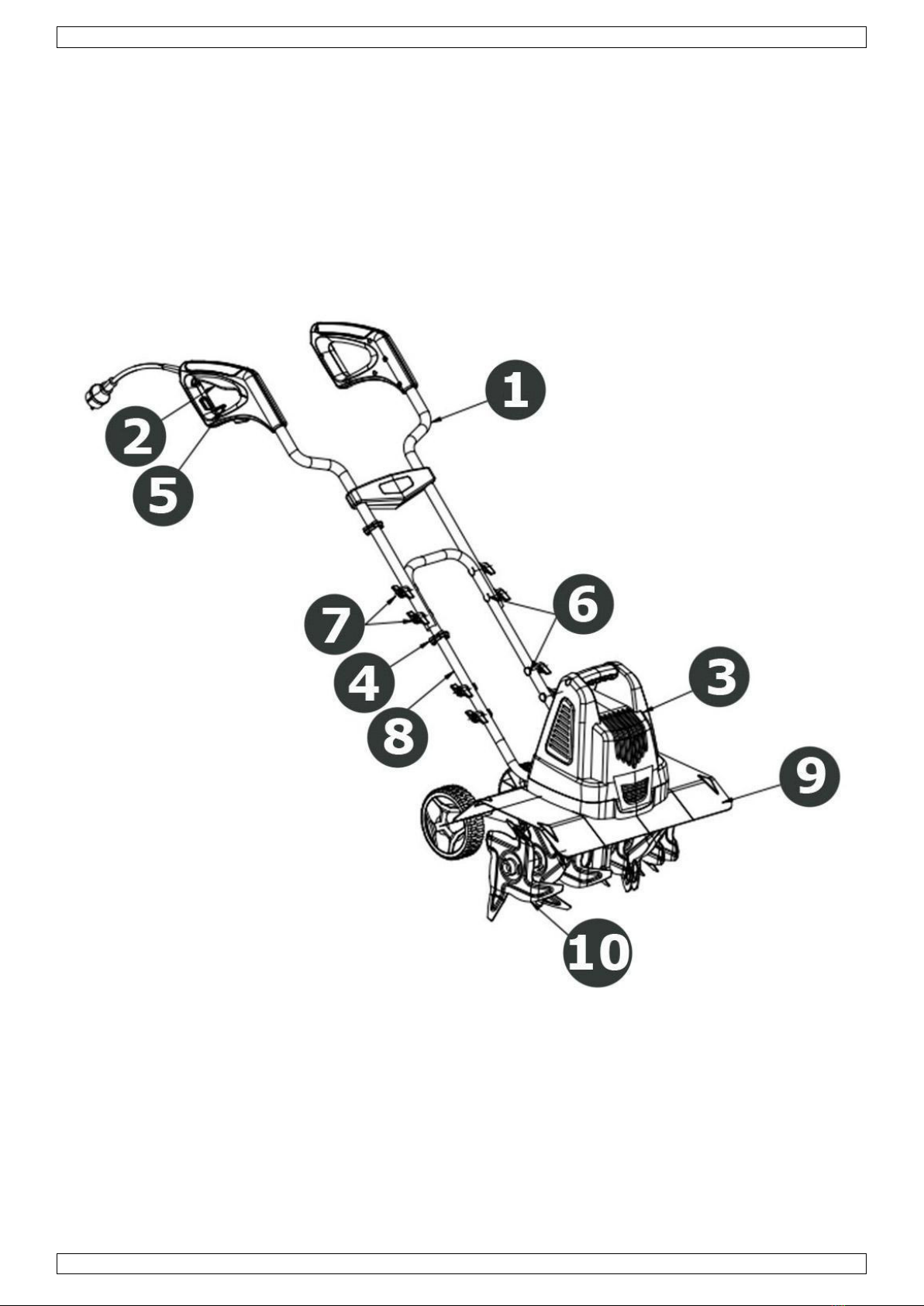

4. Overview
Refer to the illustrations on page 2 of this manual.
1
upper handle
6
bolt
2
switch lever
7
wing nut
3
motor
8
lower handle
4
cable clip
9
guard
5
cord retainer
10
working head

VL1200
V. 01 –20/09/2016 5 ©Velleman nv
5. Assembly
5.1 Cross Plate
1
right handle
4
upper cross plate
2
left handle
5
screws
3
lower cross plate
1. Mount the upper and lower cross plates onto the left and right
handles.
2. Fix with the mounting screws.
5.2 Upper Frame
1
upper frame
3
bolts
2
wing nuts
1. Mount the handle assembly onto the upper frame.
2. Fix with the wing nuts and bolts.

VL1200
V. 01 –20/09/2016 6 ©Velleman nv
5.3 Lower Frame
1
upper frame
1. Mount the upper frame with the handle assembly onto the lower
frame.
2. Fix with the wing nuts and bolts.
6. Operation
1. Connect the device to the mains secure the cord into the cord retainer.
2. Press the safety lock button and squeeze the switch lever. The motor will start and the tines will begin to
rotate.
WARNING
Hold the device firmly while starting. The tines will pull the device forward during
operation.
3. To stop the device, release the lever.
Tips
For breaking sods or deep tilling, allow the tines to pull the device forward to the end of your arm’s reach, then
firmly pull the device back toward yourself. You will achieve the best results by repeatedly allowing it to move
forward and pulling the device back.
Before tilling, remove any visible stones or other foreign objects in the soil.
To prevent tripping, take extra precautions when moving backwards and when pulling the device back toward
yourself.
If the tines dig too deep to stay in one spot, gently rock the device from side to side until it starts moving
forward again.
When working on inclines, always stand diagonally to the incline to retain a frim and safe footing. Do not work
on extremely steep slopes.
Before moving from one area to another, switch off the device and wait for the tines to come to a complete
stop. To avoid damage to the tines or motor, be careful not to let the tines touch the ground while moving the
device.
7. Clearing Foreign Objects
During operation, tall grass or weeds may become wrapped around the tine shaft. To clear the tines or tine
shaft, release the switch lever and wait for the tines to come to a complete stop. Unplug the device from the
mains.
Dislodge or remove the foreign matter from the tines or tine shaft. To simplify the removal of tall grass or
weeds, remove one or more of the tines. To do so, remove the M8x40 hex bolts from the shaft and remove the
tine assembly. Sharpen the tines or replace with a new assembly if necessary.

VL1200
V. 01 –20/09/2016 7 ©Velleman nv
8. Cleaning and Maintenance
Keep the ventilation openings clear, clean and dust-free at all times.
If the device is running erratically or something unusual occurs during use, immediately switch off the
device and unplug from the mains. Inspect the device before using it again. Repair must only be carried out
by a qualified technician.
If the supply cord is damaged, it must be replaced by a qualified technician.
Wipe with a damp cloth to keep it looking new. Do not use harsh chemicals, cleaning solvents or strong
detergents.
Clean the underside of the guard with a brush and remove all dirt before storing. Never use a water hose!
Clean the device and accessories before storing.
Storing
Store the device, its accessories and this user manual in the original packaging.
Always store in a cool and dry place.
9. Technical Specifications
power supply ......................................................................................... 230-240 V~, 50 Hz
power consumption ................................................................................................ 1200 W
IP rating.....................................................................................................................IPX4
speed .................................................................................................................. 390 rpm
working width ....................................................................................................... 450 mm
max. working depth............................................................................................... 200 mm
knives............................................................................................................................ 6
Use this device with original accessories only. Velleman nv cannot be held responsible in the event
of damage or injury resulting from (incorrect) use of this device. For more info concerning this
product and the latest version of this manual, please visit our website www.toolland.eu. The
information in this manual is subject to change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All worldwide rights reserved. No part of this
manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the
prior written consent of the copyright holder.

VL1200
V. 01 –20/09/2016 8 ©Velleman nv
HANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.
Dank u voor uw aankoop. Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het
toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsvoorschriften
Houd dit toestel buiten het bereik van kinderen en onbevoegden.
Dit toestel is niet geschikt voor gebruik door personen (kinderen inbegrepen) met verminderde
fysieke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis, tenzij zij onder
toezicht staan of instructie hebben gekregen over het gebruik van het toestel van een persoon die
verantwoordelijk is voor hun veiligheid.
Houd toezicht op kinderen om te voorkomen dat ze met het toestel spelen.
Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer
uw verdeler voor eventuele reserveonderdelen.
Trek de stekker uit het stopcontact wanneer het toestel niet in gebruik is of voordat u het toestel
reinigt. Houd de voedingskabel altijd vast bij de stekker en niet bij de kabel.
De voedingskabel mag niet beschadigd zijn of ingekort worden. Indien de voedingskabel beschadigd
is, dan moet deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam persoon
vervangen worden om gevaar te voorkomen.
Gebruik het toestel niet indien de behuizing of de bekabeling beschadigd is. Probeer in geen geval het
toestel zelf te repareren maar contacteer uw verdeler.
KLASSE II: Dit toestel is uitgerust met dubbele isolatie.
Draag altijd oog- en gehoorbescherming, handschoenen en een masker tijdens het gebruik.
Werkplaats
Werk enkel in een goed verlichte werkplaats. Een rommelige of onverlichte werkomgeving kan tot
ongevallen leiden.
Gebruik elektrische toestellen niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen,
brandbare gassen of stoffen bevinden.
Houd omstanders en kinderen op afstand wanneer u het toestel gebruikt. Wanneer u wordt afgeleid, kunt u
de controle over het toestel verliezen.
Elektrische veiligheid
De stekker of de voedingskabel mogen in geen geval worden veranderd. Gebruik geen adapters in
combinatie met geaarde elektrische toestellen.
Voorkom aanraking van het lichaam met geaarde oppervlakken (bv. buizen, verwarmingen, fornuizen en
koelkasten). Er bestaat een verhoogd risico op elektrische schokken wanneer uw lichaam geaard is.

VL1200
V. 01 –20/09/2016 9 ©Velleman nv
Houd het toestel uit de buurt van regen en vocht. Het binnensijpelen van water in het toestel verhoogt het
risico op elektrische schokken.
Bij gebruik buitenshuis, gebruik dan een verlengkabel die geschikt is voor gebruik buitenshuis.
Als het gebruik van het toestel in een vochtige omgeving onvermijdelijk is, sluit het toestel aan op een
aardlekschakelaar.
Persoonlijke veiligheid
Wees alert, let goed op wat u doet en ga verstandig te werk. Gebruik het toestel niet als u moe bent of
onder invloed van drugs, alcohol of medicijnen.
Voorkom per ongeluk inschakelen. Controleer of het toestel uitgeschakeld is voordat u de stekker in het
stopcontact steekt en/of de batterijen plaatst, het toestel oppakt of draagt. Draag het toestel niet met de
vinger op de aan/uit-schakelaar. Sluit het toestel niet aan wanneer de schakelaar op "ON" staat.
Verwijder alle sleutels voordat u het toestel inschakelt. Een sleutel die zich in een draaiend deel van het
toestel bevindt, kan tot verwondingen leiden.
Zorg voor een veilige houding. Zorg dat u uw evenwicht niet verliest.
Draag gepaste kleding. Draag geen wijde kleren of sieraden. Houd uw haar, kleren en handschoenen buiten
het bereik van bewegende delen.
Als er stofzuig- en stofopvanginrichtingen kunnen worden gemonteerd, zorg ervoor dat deze aangesloten
zijn en correct worden gebruikt.
Gebruik de meegeleverde hulphandgrepen. Houd het toestel vast aan het geïsoleerde oppervlak van de
handgrepen wanneer u werkt op plaatsen waar het snijgereedschap met verborgen bedrading of zijn eigen
snoer in aanraking kan komen.
Stof dat tijdens het schuren, zagen, slijpen, boren of andere constructieactiviteiten vrijkomt, kan chemische
bestanddelen bevatten die kanker, geboortedefecten of andere voortplantingsschade kunnen veroorzaken.
Om blootstelling aan chemische bestanddelen te verminderen moeten de werkzaamheden uitgevoerd
worden in een goed geventileerde ruimte en gebruikmakend van goedgekeurde beschermende kledij.
Het toestel
Overbelast het toestel niet. Gebruik het toestel enkel voor de toepassingen waarvoor het ontworpen werd.
Gebruik het toestel niet waarvan de aan/uit-schakelaar defect is. Een toestel dat niet meer kan worden in-
of uitgeschakeld, is gevaarlijk en moet worden hersteld.
Trek de stekker uit het stopcontact voor u toestel instelt, toebehoren vervangt of het toestel opbergt.
Houd het toestel buiten het bereik van kinderen wanneer niet in gebruik. Personen die niet met het toestel
vertrouwd zijn of die deze gebruiksaanwijzingen niet hebben gelezen, mogen het toestel niet gebruiken.
Onderhoud het toestel. Controleer op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of
andere defecten die de werking van het toestel zouden kunnen beïnvloeden. Laat beschadigde onderdelen
herstellen voor gebruik.
Houd snijgereedschap scherp en proper.
Gebruik het toestel, toebehoren en messen in overeenstemming met deze instructies. Let daarbij op de
werkomstandigheden en de uit te voeren werkzaamheden.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.
Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de
gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot kortsluitingen,
brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de garantie.
De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw
dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee
houden.
Schakel het toestel niet onmiddellijk in nadat het werd blootgesteld aan temperatuurschommelingen. Om
beschadiging te vermijden, moet u wachten tot het toestel de kamertemperatuur heeft bereikt.
Bewaar deze handleiding voor verdere raadpleging.

VL1200
V. 01 –20/09/2016 10 ©Velleman nv
4. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
1
bovenste handgreep
6
bout
2
hendelschakelaar
7
vleugelmoer
3
motor
8
onderste handgreep
4
kabelclip
9
beschermkap
5
kabelhouder
10
freesmessen
5. Montage
5.1 Dwarsplaat
1
rechter handgreep
4
bovenste dwarsplaat
2
linker handgreep
5
schroeven
3
onderste dwarsplaat
1. Monteer de onderste en bovenste dwarsplaten op de linker-en
rechterhandgrepen.
2. Bevestig met de montageschroeven
5.2 Bovenframe
1
bovenframe
3
bouten
2
vleugelmoeren
1. Monteer de handgreep op het bovenframe.
2. Bevestig met de vleugelmoeren en bouten.

VL1200
V. 01 –20/09/2016 11 ©Velleman nv
5.3 Onderframe
1
bovenframe
1. Monteer het bovenframe met de handgrepen op het onderframe.
2. Bevestig met de vleugelmoeren en bouten.
6. Gebruik
1. Sluit het toestel aan op het lichtnet en bevestig de kabel aan de kabelhouder.
2. Houd de veiligheidsknop en de schakelaar ingedrukt. De motor start en de messen beginnen te draaien.
WAARSCHUWING
Houd het toestel stevig vast bij het inschakelen. De messen trekken het toestel
voorwaarts tijdens het gebruik.
3. Laat de schakelaar los om het toestel te stoppen.
Tips
Laat de messen het toestel voorwaarts trekken tot zover uw arm strekt en trek dan het toestel krachtig naar u
toe voor het vermalen van veenaarde of het diepfrezen. U verkrijgt het beste resultaat door het toestel
herhaaldelijk voor- en achterwaarts te trekken.
Verwijder eerst eventuele zichtbare stenen of vreemde voorwerpen uit de grond.
Om struikelen te voorkomen, wees voorzichtig bij het achteruitlopen terwijl u aan het toestel trekt.
Als te messen te diep graven en blijven stilstaan, kantel het toestel voorzichtig heen en weer om het opnieuw
voorwaarts te laten bewegen.
Sta bij het werken op een helling altijd diagonaal t.o.v. de helling en neem een stevige en veilige
lichaamspositie aan. Werk niet op zeer steile hellingen.
Voor u het toestel van de ene zone naar de andere verplaatst, schakel het toestel uit en wacht tot de messen
volledig tot stilstand zijn gekomen. Om schade aan de messen of de motor te voorkomen, zorg ervoor dat de
messen de grond niet raken wanneer u het toestel verplaatst.
7. Vreemde voorwerpen verwijderen
Tijdens het gebruik kan lang gras of onkruid rond de as van de messen gedraaid raken. Om de messen of de as
te reinigen, laat de schakelaar los en wacht tot de messen volledig stilstaan. Trek de stekker uit het
stopcontact.
Verwijder of maak de vreemde voorwerpen los van de messen of de as. Om lang gras of onkruid gemakkelijk te
verwijderen, verwijder één of meerdere messen. Verwijder de M8x40 zeskantbouten van de as en verwijder de
messen. Slijp de messen of vervang ze door nieuwe indien nodig.

VL1200
V. 01 –20/09/2016 12 ©Velleman nv
8. Reiniging en onderhoud
Zorg ervoor dat de ventilatieopeningen altijd vrij zijn.
Als het toestel niet correct functioneert, schakel het onmiddellijk uit en trek de stekker uit. Controleer het
toestel voor u het opnieuw gebruikt. Laat het toestel herstellen door een vakman.
Indien de voedingskabel beschadigd is, laat deze dan door een vakman vervangen.
Reinig het toestel af en toe met een vochtige doek. Gebruik geen bijtende chemische producten,
reinigingsmiddelen of sterke detergenten.
Reinig de onderkant van de beschermkap met een borstel en verwijder alle vuil voordat u het toestel
opbergt. Gebruik nooit een tuinslang!
Reinig het toestel en de toebehoren voor u het opbergt.
Opslag
Bewaar het toestel, de toebehoren en deze handleiding in de oorspronkelijke verpakking.
Bewaar het toestel steeds in een koele en droge ruimte.
9. Technische specificaties
voeding................................................................................................. 230-240 V~, 50 Hz
verbruik ................................................................................................................ 1200 W
IP-norm .....................................................................................................................IPX4
snelheid ............................................................................................................... 390 tpm
breedte................................................................................................................ 450 mm
diepte .................................................................................................................. 200 mm
messen .......................................................................................................................... 6
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of
kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de
laatste versie van deze handleiding, zie www.toolland.eu. De informatie in deze handleiding kan te
allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden.
Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te
bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de
rechthebbende.

VL1200
V. 01 –20/09/2016 13 ©Velleman nv
MODE D'EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut
polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles)
parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question.
Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la
réglementation locale relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat. Lire attentivement le présent mode d'emploi avant la mise en service de
l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.
2. Consignes de sécurité
Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
Cet appareil ne convient pas aux personnes (y compris enfants) qui possèdent des capacités
physiques, sensorielles ou mentales réduites, ou manquent d’expérience et de connaissances, sauf si
elles ont reçu une supervision ou des instructions concernant l’utilisation de l’appareil de la part d’une
personne responsable de leur sécurité.
Surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil. Commander des pièces de rechange
éventuelles chez votre revendeur.
Toujours déconnecter l'appareil lorsque l'appareil n'est pas utilisé ou avant de le nettoyer. Tirer sur la
fiche pour débrancher l'appareil ; non pas sur le câble.
Le câble d’alimentation ne peut pas être replissé ou endommagé. Un câble d'alimentation endommagé
doit être remplacé par le fabricant, un technicien ou une autre personne qualifiée pour éviter tout
danger.
Ne pas utiliser l'appareil si le boîtier ou le câblage sont endommagés. Ne pas essayer de réparer
l'appareil soi-même, contacter votre revendeur.
CLASSE II: cet appareil est pourvu d'une double isolation.
Toujours porter une protection oculaire et auditive, des gants et un masque antipoussière
lors de l'utilisation.
Zone de travail
Maintenir l’endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente
le risque d'accidents.
Ne pas utiliser l'appareil dans un environnement présentant des risques d'explosion et où se trouvent des
liquides, des gaz ou poussières inflammables.
Tenir les enfants et autres personnes éloignés durant l’utilisation de l'appareil. Toute distraction peut vous
faire perdre le contrôle de l'appareil.
Sécurité électrique
Ne jamais modifier la fiche ou le câble d'alimentation. Ne pas utiliser d'adaptateurs avec des appareils mis à
la terre.
Eviter tout contact corporel avec des surfaces reliées à la masse (p. ex. tuyauterie, radiateurs, cuisinières et
réfrigérateurs). Le risque de décharge augmente si votre corps rentre en contact avec une mise à la terre.

VL1200
V. 01 –20/09/2016 14 ©Velleman nv
Ne jamais exposer l'appareil à la pluie ou à des conditions humides. Une infiltration d'eau dans l'appareil
augmente le risque de décharge.
Lors d'un usage à l'extérieur, utiliser une rallonge adaptée à une utilisation en extérieur.
S’il est impossible d'éviter l'utilisation de l'appareil dans un endroit humide, brancher l'outil sur une prise
dotée d'un disjoncteur (GFCI).
Sécurité personnelle
Rester éveillé, toujours vérifier vos actions et utiliser votre bon sens. Ne pas utiliser l'appareil en cas de
fatigue, sous l'emprise d'alcool, de drogues ou de médicaments.
Eviter tout démarrage involontaire. S'assurer de mettre l'interrupteur on/off en position OFF avant de
brancher l'appareil et/ou d'insérer les piles, de le ramasser ou transporter. Ne pas transporter l'appareil
avec le doigt sur l'interrupteur on/off. Ne pas brancher l'appareil avec l'interrupteur en position ON.
Retirer toute clé de réglage avant d'allumer l'appareil. Une clé laissée au contact d'un élément en rotation
de l'outil peut entraîner des blessures corporelles.
Adopter une position confortable. Garder une bonne prise au sol et votre équilibre à tout moment.
S'habiller correctement. Ne pas porter des de vêtements lâches ou de bijoux. Garder vos cheveux,
vêtements et gants éloignés des pièces en mouvement.
Si des dispositifs pour la connexion d'appareils d'extraction et de ramassage de la poussière sont fournis,
s'assurer qu'ils sont connectés et correctement utilisés.
Utiliser la poignée auxiliaire fournie avec l'appareil. Tenir l'appareil par les surfaces de préhension isolées,
lors de l'utilisation où l’outil tranchant pourrait entrer en contact avec des fils cachés ou avec son propre
câble.
La poussière dégagée lors du ponçage, sciage, meulage, perçage de certains matériaux et lors d’autres
opérations de construction contient des produits chimiques reconnus causer le cancer, des malformations
congénitales ou autres problèmes reproductifs. Pour réduire l'exposition aux produits chimiques nocifs,
travailler dans un endroit bien aéré et utiliser des équipements de sécurité approuvés.
L'appareil
Ne pas forcer l'appareil. Utiliser l'outil correct pour votre application.
Ne pas utiliser l'appareil si l'interrupteur ne le met pas en marche ou ne l'arrête pas. Tout appareil qui ne
peut pas être contrôlé par son interrupteur est dangereux et doit être réparé.
Débrancher la fiche avant d'effectuer tout ajustement, de changer d'accessoire ou de ranger l'appareil.
Ranger un appareil inutilisé hors de la portée des enfants. Ne jamais laisser des personnes sans expérience
ou qui n'ont pas lu ces instructions utiliser l'appareil.
Entretenir l'appareil. Contrôler si les parties mobiles fonctionnent correctement et ne coincent pas, si des
pièces sont cassées ou endommagées, ainsi que le bon fonctionnement de l'appareil. Faire réparer les
pièces endommagées avant d'utiliser l'appareil.
Toujours conserver les outils de coupe tranchants et propres.
Utiliser l'appareil, les accessoires et les lames conformément à ces instructions. Tenir compte des conditions
de travail et de la tâche à exécuter.
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.
Protéger l’appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l’opération.
Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des
modifications par le client ne tombent pas sous la garantie.
N’utiliser l'appareil qu’à sa fonction prévue. Tout autre usage peut causer des courts-circuits, des brûlures,
des électrochocs, etc. Un usage impropre annule d'office la garantie.
La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode
d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en
résultent.
Ne pas brancher immédiatement l’appareil après exposition à des variations de température. Afin d’éviter
des dommages, attendre jusqu’à ce que l’appareil ait atteint la température ambiante.
Garder ce mode d'emploi pour toute référence ultérieure.

VL1200
V. 01 –20/09/2016 15 ©Velleman nv
4. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
1
guidon supérieur
6
boulon
2
levier de contrôle
7
écrou à ailettes
3
moteur
8
guidon inférieur
4
attache-câble
9
couvercle de protection
5
porte-câble
10
dents
5. Montage
5.1 Traverse de guidon
1
poignée droite
4
traverse supérieure
2
poignée gauche
5
vis
3
traverse inférieure
1. Monter les traverses supérieure et inférieure sur les poignées gauche
et droite.
2. Fixer avec les vis.
5.2 Cadre supérieur
1
cadre supérieur
3
boulons
2
écrou à ailettes
1. Monter la poignée sur le cadre supérieur.
2. Fixer avec les vis à ailettes et les boulons.

VL1200
V. 01 –20/09/2016 16 ©Velleman nv
5.3 Cadre inférieur
1
cadre inférieur
1. Monter le cadre supérieur avec les poignées sur le cadre inférieur.
2. Fixer avec les vis à ailettes et les boulons.
6. Emploi
1. Connecter l'appareil au réseau électrique et sécuriser le câble dans le porte-câble.
2. Appuyer sur le bouton de sécurité et appuyer sur le levier. Le moteur démarre et les dents commencent à
tourner.
AVERTISSEMENT
Maintenir fermement l’appareil lors de la mise en marche. Les dents tirent l'appareil
vers l’avant durant l’opération.
3. Pour arrêter l’appareil, relâcher le levier.
Conseils
Pour casser les mottes ou creuser en profondeur, laisser les dents tirer l'appareil vers l'avant jusqu'au moment
où vos bras sont tendus, puis tirer fermement l'appareil vers vous. Pour obtenir les meilleurs résultats, laisser
librement l'appareil se déplacer vers l'avant et tirer le vers l'arrière.
Avant toute utilisation, enlever les pierres visibles ou tout autre objet étranger situé dans la zone.
Afin d'éviter tout dérapage, être attentif lors du déplacement vers l'arrière et en tirant l'appareil vers l'arrière
dans votre direction.
Si les dents creusent trop en profondeur pour rester au même endroit, secouer légèrement d'un côté à l'autre
pour le faire bouger à nouveau vers l'avant.
Lorsque vous travaillez en pente, toujours se tenir en diagonale par rapport à la pente, bien sur vos pieds et de
façon sécurisée. Ne pas travailler sur des pentes extrêmement raides.
Avant de déplacer l'appareil d'un endroit à l'autre, éteindre l'appareil et attendre que les dents soient
complètement immobilisées. Pour éviter d'endommager les dents ou le moteur, veiller à ce que les dents ne
touchent pas le sol lors du déplacement de l'appareil.
7. Enlever des objets étrangers
Au cours de l'utilisation, des mauves herbes ou des herbes hautes peuvent s'entourer autour de l'arbre des
dents. Pour dégager les dents ou l'arbre des dents, relâcher le levier et attendre que les dents soient
complètement immobilisées. Débrancher l’appareil du réseau.
Déloger ou enlever les objets étrangers des dents ou de l'arbre des dents. Pour faciliter l'enlèvement de
mauvaises herbes ou de herbes hautes, enlever une ou plusieurs dents de l'arbre. Enlever les boulons à tête
hexagonale M8 X 40 de l'arbre et retirer des dents. Affûter ou remplacer les dents par de nouvelles dents si
nécessaire.

VL1200
V. 01 –20/09/2016 17 ©Velleman nv
8. Nettoyage et entretien
Ne jamais obstruer les fentes de ventilation.
En cas de dysfonctionnement, éteindre l'appareil et débrancher immédiatement le câble d'alimentation.
Inspecter l'appareil avant de le réutiliser. Toute réparation doit être effectuée par un technicien qualifié.
Un câble d'alimentation endommagé doit être remplacé par un technicien qualifié.
Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs,
de solvants ni de détergents puissants.
Nettoyer la partie inférieure du couvercle de protection avec une brosse et éliminer tous les débris avant
d'entreposer l'appareil. Ne jamais utiliser un tuyau d'arrosage !
Nettoyer l'appareil et les accessoires avant de les ranger.
Rangement
Ranger l'appareil, ses accessoires et ce mode d'emploi dans l'emballage d'origine.
Toujours ranger l'appareil dans un endroit frais et sec.
9. Spécifications techniques
alimentation .......................................................................................... 230-240 V~, 50 Hz
consommation ....................................................................................................... 1200 W
Indice IP ....................................................................................................................IPX4
vitesse................................................................................................................. 390 tpm
largeur................................................................................................................. 450 mm
profondeur ........................................................................................................... 200 mm
dents ............................................................................................................................. 6
N'employer cet appareil qu’avec des accessoires d’origine. Velleman SA ne peut, dans la mesure
conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects)
pouvant résulter de l’utilisation de cet appareil. Pour plus d’informations concernant cet article et la
dernière version de ce mode d'emploi, visiter notre site web www.toolland.eu. Les spécifications et
le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.
© DROITS D’AUTEUR
Velleman SA est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux
réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode
d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable
écrit de l’ayant droit.

VL1200
V. 01 –20/09/2016 18 ©Velleman nv
MANUAL DEL USUARIO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el
medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una
empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje
local. Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
Gracias por elegir Toolland. Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha
sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
Este aparato no es apto para personas (niños incl.) con capacidades físicas, sensoriales o mentales
reducidas ni personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la
vigilancia de una persona que pueda garantizar la seguridad.
Para proteger a los niños de los peligros de los aparatos eléctricos, nunca los deje solos con el aparato
sin supervisión.
El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si
necesita piezas de recambio.
Desconecte el aparato siempre que no esté en uso o antes de limpiarlo o mantenerlo. Tire siempre del
enchufe para desconectar el cable de red, nunca del propio cable.
No aplaste el cable de alimentación y protéjalo contra posibles daños. Un cable de alimentación
dañado debe ser reemplazado por el distribuidor, un técnico u otra persona cualificada para evitar
cualquier peligro.
No utilice el aparato si la caja o los cables están dañados. No utilice este aparato si la carcasa o el
cable están dañados. La reparación debe ser realizada por personal especializado.
Clase II: este aparato está equipado con doble aislamiento.
Lleve siempre gafas de protección, un protector auditivo, guantes y una mascarilla al utilizar
este aparato.
Área de trabajo
Mantenga su puesto de trabajo limpio y bien iluminado. El desorden y una iluminación deficiente en las
áreas de trabajo pueden causar accidentes.
No utilice aparatos eléctricos en entornos con peligro de explosión, donde se encuentren líquidos
inflamables, gases o polvo.
Mantenga alejados a los niños y a otras personas de su puesto de trabajo mientras esté utilizando el
aparato. Distracciones pueden hacerle perder el control sobre el aparato.
Seguridad eléctrica
Nunca modifique el enchufe o el cable de ninguna forma. No utilice adaptadores con aparatos con conexión
a tierra.
Evite tocar con el cuerpo superficies puestas a tierra (p.ej. tubos, radiadores, cocinas y refrigeradoras).
Existirá un mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra.

VL1200
V. 01 –20/09/2016 19 ©Velleman nv
No exponga el aparato a la lluvia o a condiciones húmedas. La entrada de agua en el aparato aumentará el
riesgo de que se produzca una descarga eléctrica.
Cuando utilice el aparato en exteriores, utilice un prolongador adecuado para el uso en exteriores.
Si es inevitable utilizar el aparato en condiciones húmedas, utilice una alimentación protegida con
interruptor diferencial (ID).
Seguridad personal
Manténgase alerta. Preste especial atención a lo que esté haciendo. Recurra al sentido común. No utilice el
aparato si está cansado o bajo la influencia de medicamentos, drogas o alcohol.
Evite un arranque accidental. Asegúrese de que el interruptor esté en la posición OFF antes de enchufar el
aparato y/o de introducir las baterías o antes de levantar o transportar el aparato. No transporte el aparato
con el dedo en el interruptor ON/OFF. No enchufe el aparato con el interruptor en la posición ON.
Quite cualquier llave de ajuste antes de activar el aparato. Una llave de ajuste fijada a una parte giratoria
del aparato podrá causar lesiones.
No estire demasiado los brazos al manejar este aparato. Mantenga siempre una postura del cuerpo
equilibrada y firme.
Lleve ropa adecuada. No lleve ropa suelta ni joyas. Mantenga el pelo, su ropa y guantes alejados de piezas
móviles.
Si el aparato está equipado con un dispositivo para la aspiración o la colección de polvo, asegúrese de
conectarlos y utilizarlos correctamente.
Utilice la empuñadura lateral (auxiliar) entregada con el aparato. Sujete el aparato por las empuñaduras
aisladas cuando realice un trabajo en que el aparato puede tocar cables ocultos o su propio cable de
alimentación.
El polvo generado al lijar, serrar, afilar, taladrar y realizar otras tareas de construcción contiene
compuestos químicos que podrían provocar cáncer, malformaciones congénitas y otras alteraciones del
aparato reproductor. Para disminuir la exposición a químicos nocivos, trabaje en lugares bien ventilados y
lleve ropa de protección.
El aparato
No fuerce nunca el aparato. Utilice el aparato correcto para su aplicación.
No utilice el aparato si no es posible activar o desactivarlo con el interruptor ON/OFF. Cualquier aparato que
no pueda ser controlado con el interruptor es peligroso y debe ser reparado.
Desenchufe el aparato antes de realizar ajustes, cambiar un accesorio o antes de almacenarlo.
Guarde el aparato que no utilice fuera del alcance de los niños y no permita que las personas que no están
familiarizadas con ello o con las instrucciones lo operen.
Mantenimiento Compruebe que no haya piezas móviles desalineadas, bloqueadas o rotas o cualquier otra
condición que pueda afectar al funcionamiento del aparato. Si el aparato está dañado, deje repararlo antes
del uso.
Mantenga las herramientas de corte limpias y afiladas.
Utilice el aparato, los accesorios, las hojas, etc. de acuerdo con estas instrucciones y tenga en cuenta las
condiciones laborales y el trabajo a realizar.
3. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.
Familiarícese con el funcionamiento del aparato antes de utilizarlo.
Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños
causados por modificaciones no autorizadas, no están cubiertos por la garantía.
Utilice sólo el aparato para las aplicaciones descritas en este manual Utilice sólo la manguera luminosa para
aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas,
etc. Un uso desautorizado puede causar daños y anula la garantía completamente.
Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía
y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el
aparato llegue a la temperatura ambiente.
Guarde este manual del usuario para cuando necesite consultarlo.

VL1200
V. 01 –20/09/2016 20 ©Velleman nv
4. Descripción
Véase las figuras en la página 2 de este manual del usuario.
1
mango
6
tornillo
2
palanca de conmutación
7
tuerca con mariposa
3
motor
8
barra
4
clip para fijar el cable
9
tapa de protección
5
pasacables
10
cinceles
5. Montaje
5.1 Pieza central
1
mango derecho
4
pieza central superior
2
mango izquierdo
5
tornillos
3
pieza central inferior
1. Fije la pieza central inferior y superior al mango izquierdo y derecho.
2. Fije con los tornillos.
5.2 Parte superior
1
parte superior
3
tornillos
2
tuercas de mariposa
1. Fije los mangos a la parte superior.
2. Fije con las tuercas y los tornillos.
