Toparc ELSN-B50H(V)-2.5 User manual

V1_28/12/2017
FR 2-6
EN 7-11
IT 12-16
PONCEUSE ÉLECTRIQUE
ELECTRIC DUAL ACTION (DA) SANDER
LEVIGATRICE ELETTRICA
www.gys.fr

Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des
avertissements et des instructions peut entraîner une électrocution, un incendie et / ou
d’autres blessures graves. Enregistrer tous ces avertissements et instructions pour une
référence future. Le terme «outil électrique» dans les avertissements se réfère à votre
outil électrique à alimentation secteur (à l) ou à l’outil électrique sur batterie (sans l).
Utilisation prévue
Cet outil électrique est prévu pour une utilisation dans des environnements industriels, et doit être utilisé uniquement
par des professionniels qualiés, formés en conformité avec les instructions de ce manuel. Cet outil électrique est
conçu pour être utilisé avec un disque et un abrasif approprié pour le ponçage des métaux, du bois, de la pierre, des
plastiques et d’autres matériaux. N’utiliser que les accessoires recommandés par SUMAKE avec cet outil. Cet appareil
ne doit être utiliser que pour des opérations de ponçage en conformité avec ses capacités. L’utiliser pour d’autres ap-
plications ou avec des accessoires non recommandés peut entraîner des conditions de fonctionnement dangereuses.
Ne pas utiliser l’outil dans l’eau ou dans des lieux humides.
Ne pas utiliser les disques qui ont une note maximale RPM (ou OPM ) inférieure à la note maximal RPM (ou OPM) de
l’outil. Ne jamais utiliser des disques dont les caractéristiques (poids / dimensions) diffèrent des caractéristiques des
disques spéciquement conçus pour l’outil.
AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ DES OUTILS
1. Sécurité de la zone de travail
a. Garder la zone de travail propre et bien éclairée. Les zones encombrées ou obscures favorisent les accidents.
b. Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple en présence de liquides inam-
mables, de gaz ou de poussières. Les outils électriques créent des étincelles qui peuvent enammer la poussière ou
les fumées.
c. Garder les enfants et les observateurs à l’écart lorsque vous utilisez un outil électrique. Les distractions peuvent vous
faire perdre le contrôle.
2. Sécurité électrique
a. Les ches des outils électriques doivent correspondre à la prise de courant. Ne jamais modier la che de quelque
manière que ce soit. Ne jamais utiliser d’adaptateurs de che avec des outils mis à la terre. Les bouchons et les prises
correspondantes non modiés réduiront le risque de choc électrique.
b. Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigéra-
teurs. Vous augmentez le risque de recevoir une décharge électrique lorsque votre corps est relié à la terre.
c. Ne pas exposer les machines-outils à la pluie ou à l’humidité. L’entrée d’eau dans un outil électrique augmentera le
risque de choc électrique.
d. Ne pas forcer sur le cordon. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenir le
cordon éloigné de la chaleur, du pétrole, de bords pointus ou de pièces mobiles. Endommager ou emmêler le cordon
augmente le risque de choc électrique.
e. Lorsque vous utilisez un outil électrique en extérieur, utiliser une rallonge adaptée pour une utilisation en exterieur.
Cela reduit le risque de choc électrique.
f. Si le fonctionnement de l’outil électrique dans des endroits humides est inévitable, utiliser une prise de courant murale
munie d’un disjoncteur (GFCI) pour protéger l’alimentation. Cela réduit le risque de choc électrique.
3. Utilisation et entretien de l’outil électrique
a. Ne pas forcer sur l’outil électrique. Utilisez l’outil électrique approprié pour votre utilisation. L’outil électrique appro-
prié réalisera un travail de meilleur qualité et d’une plus grande sécurité au rythme auquel il a été conçu. Ne pas
utiliser l’outil électrique si l’interrupteur ne permet pas de le démarrer ou de l’arrêter. Tout outil électrique qui ne
peut être contrôlé avec l’interrupteur est dangereux et doit être réparé.
b. Débrancher la prise de la source d’alimentation et/ou le bloc de batterie de l’outil électrique avant de faire des ajus-
tements, des changements d’accessoires, ou lors du rangement de l’outil. De telles mesures de sécurité préventives
réduisent le risque de mettre en marche l’outil accidentellement. Ranger les outils électriques inactifs hors de la
portée des enfants et n’autoriser personne ne connaissant pas l’outil électrique ou ces instructions à le faire fonc-
tionner. Les outils électriques sont dangereux entre les mains d’utilisateurs non formés.
c. Entretenir les outiles électriques. Vériez la dérive d’alignement ou l’attache des pièces mobiles, la rupture des
pièces et leur état peuvent affecter l’outil lors de l’utilisation. En cas d’endommagement, réparer l’outil électrique
avant de l’utiliser. De nombreux accidents sont causés par un mauvais entretien des outils électriques.
d. Garder les outils de coupe pointus et propres. Entretenir correctement les outils de coupe. Des bords tranchants
sont moins susceptibles de se bloquer et sont plus faciles à contrôler.
e. Utiliser l’outil électrique pour une utilisation différente à celle prévue peux entrainer une situation dangereuse.
2
PONCEUSE ÉLECTRIQUE FR
Notice originale

3
PONCEUSE ÉLECTRIQUE FR
Notice originale
4. Service
• Avant l’utilisation, inspecter le produit abrasif et les accessoires pour tout dommage éventuel. En cas d’endommage-
ment, remplacer avec de nouveaux produits abrasifs et des accessoires disponibles chez le fournisseur.
• Si vous remarquez un bruit anormal ou des vibrations lors de l’utilisation de l’outil, arrêtez immédiatement son uti-
lisation et inspectez les composants: s’ils sont usés ou endommagés, corriger ou remplacer le composant suspect. Si
un bruit ou une vibration anormale subsiste, retourner l’outil au fournisseur pour une réparation ou un remplacement.
Se référer aux instructions de la garantie.
• Utiliser uniquement des accessoires fournis ou recommandés par le fournisseur.
• Demander à votre réparateur qualié d’utiliser uniquement des pièces de rechange identiques. Cela garantira la
sécurité de l’outil électrique.
5. Protection individuelle
Pour réduire les risques associés aux vibrations
• En cas d’inconfort physique de la main / du poignet, le travail devra être interrompu rapidement pour obtenir un
avis médical. Les blessures à la main, au poignet et au bras peuvent résulter d’un travail répétitif, d’un mouvement et
d’une surexposition aux vibrations.
Pour réduire les risques liés au bruit important
• Toujours utiliser une protection auditive pendant l’utilisation de cet outil. Suivre la politique de sécurité de votre em-
ployeur ou les normes locales / nationales pour les exigences en matière d’équipement de protection individuelle.
Pour réduire les risques liés à l’incendie ou à l’explosion
• Ne pas utiliser l’outil dans des atmosphères explosives, par exemple en présence de liquides inammables, de gaz
ou de poussières. Les abrasifs sont en mesure de créer des étincelles lorsqu’ils travaillent, ce qui entraîne l’allumage
des poussières ou fumées inammables.
• Se reporter à la che signalétique du matériel en cours sur le potentiel de création d’incendie ou de risque d’explo-
sion.
Pour réduire les risques liés à l’ingestion de poussières nocives / toxiques provenant des surfaces de
ponçage telles que les surfaces peintes au plomb, les bois et les métaux
• Le contact ou l’inhalation de ces poussières peut mettre en danger la santé de l’opérateur et des personnes pré-
sentes. Utiliser un équipement de protection individuel approprié.
• Utiliser une protection respiratoire et cutanée appropriée, ou un échappement local tel qu’indiqué dans la che de
données de sécurité du matériel en fonctionnement.
Pour réduire le risque associé à la pollution de l’environnement:
• Ne jeter pas d’outils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96 /
CE sur les déchets d’équipements électriques et électroniques et la transposition en droit national, les outils élec-
triques utilisés doivent être collectés séparément et recyclés de manière écologique.
• La collecte séparée des produits et des emballages utilisés permet de recycler les matériaux. L’utilisation de maté-
riaux recyclés aide à prévenir la pollution de l’environnement et réduit la demande de matières premières.
• Éliminer toutes les poussières de procédé conformément à toutes les réglementations applicables.
Pour réduire les risques liés à la descente du produit abrasif ou des pièces:
- Prenez soin de xer le produit abrasif et le plateau de disque; En suivant les instructions pour s’assurer qu’elles sont
bien attachées à l’outil avant utilisation.
- Ne jamais faire tourner librement l’outil ou lui permettre de démarrer involontairement.
- Ne jamais placer ce produit dans votre sens ou dans le sens d’une autre personne, ou lui permettant de démarrer
involontairement.
- Ne jamais serrer excessivement les attaches des accessoires.

4
PONCEUSE ÉLECTRIQUE FR
Notice originale
SPÉCIFICATIONS
No de modèle Type de
ponçeuse
Orbite Taille du
bloc Vitesse libre Moteur Hp Versions de
tensions AC-in
Longueur Poids
Pouce mm Pouce mm (r.p.m.) (W) Pouce mm lbs kgs
ELSN-B50H(V)-2.5
Non
aspirante
3/32 2.5 5 127
4,000
7,000
9,000
10,000
350W Max
150W Nominal 110VAC x 60Hz 220VAC x 50Hz
10.9 278 2.4 1.08
ELSN-B50H(V) 3/16 5 5 127 10.9 278 2.4 1.08
ELSN-B60H(V)-2.5 3/32 2.5 6 152 11.9 303 2.6 1.21
ELSN-B60H(V) 3/16 5 6 152 11.9 303 2.6 1.21
ELSN-B50H(V)-2.5-4
Non
aspirante
3/32 2.5 5 127 10.9 278 2.4 1.08
ELSN-B50H(V)-4 3/16 5 5 127 10.9 278 2.4 1.08
ELSN-B60H(V)-2.5-4 3/32 2.5 6 152 11.9 303 2.6 1.21
ELSN-B60H(V)-4 3/16 5 6 152 11.9 303 2.6 1.21
ELSC-B50H(V)(HM)-2.5
Aspirateur
central
3/32 2.5 5 127 10.9 278 2.4 1.08
ELSC-B50H(V)(HM) 3/16 5 5 127 10.9 278 2.4 1.08
ELSC-B60H(V)(HM)-2.5 3/32 2.5 6 152 11.9 303 2.6 1.21
ELSC-B60H(V)(HM) 3/16 5 6 152 11.9 303 2.6 1.21
ELSC-B50H(V)(HM)-2.5-4
Aspirateur
central
3/32 2.5 5 127 10.9 278 2.4 1.08
ELSC-B50H(V)(HM)-4 3/16 5 5 127 10.9 278 2.4 1.08
ELSC-B60H(V)(HM)-2.5-4 3/32 2.5 6 152 11.9 303 2.6 1.21
ELSC-B60H(V)(HM)-4 3/16 5 6 152 11.9 303 2.6 1.21
MODE D’EMPLOI
Avant l’utilisation
L’outil est destiné à être utilisé comme outil portatif. Il est toujours recommandé que, lors de l’utilisation de l’outil,
les opérateurs se tiennent sur un plancher solide, dans une position sécurisée avec une adhérence et un pied ferme.
Soyez conscient que la ponceuse peut développer une réaction de couple.

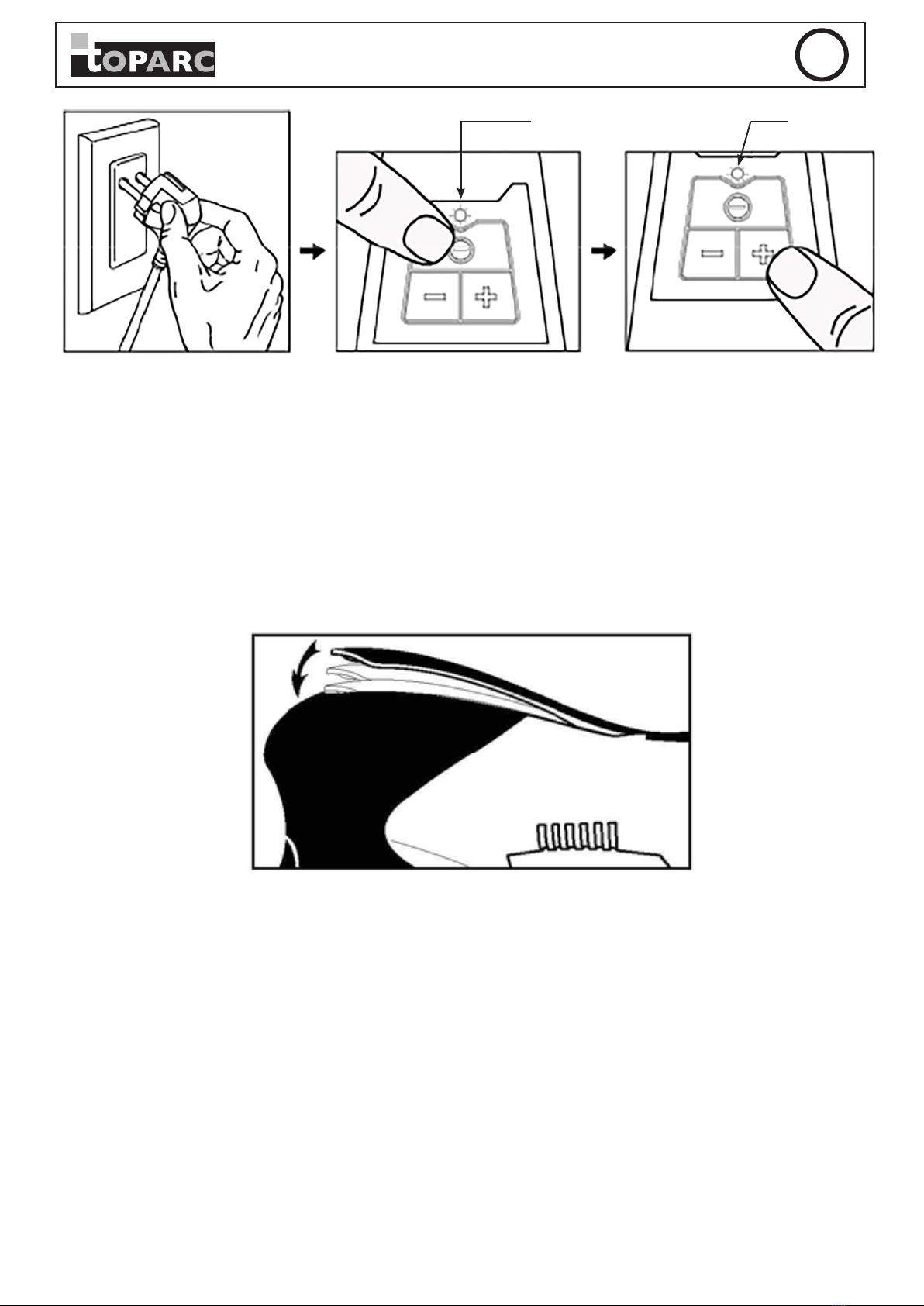

Démarrer et arrêter la ponceuse
1. Brancher le cordon d’alimentation secteur de la ponceuse à la source d’alimentation (sortie 220 VCA). Les sons
d’avertissement «bip» se produisent une fois que la che est bien branchée à la source d’alimentation et l’indica-
teur LED indique la couleur «Rouge xe» (Fig. 1).
2. Appuyez sur la touche marche / arrêt «Θ» sur la plaque de bouton pour allumer la ponceuse. L’indicateur LED
indique la couleur «verte ash» après la mise en marche de la ponceuse (Fig. 2).
3. Ajuster la vitesse en appuyant sur les boutons “ + ” ou “ – “ sur la plaque de bouton. Appuyer sur «+» pour aug-
menter la vitesse et «-» pour abaisser la vitesse (Fig. 3).
4. Appuyez sur le levier pour mettre en marche l’outil. Relâcher le levier pour arrêter l’outil.
LED «verte ash» LED «verte ash»
Fig. 1 Fig. 2 Fig. 3
Fonction vitesse maximale
La ponceuse électrique orbitale dispose de quatre vitesses maximales prédénies (4 000, 7 000, 9 000 et 10 000 r/ min
(RPM). La vitesse maximale peut être modiée à tout moment pendant la mise en marche de la ponceuse ou lorsqu’elle
est arrêtée. Tout réglage de la vitesse maximale réalisé en position «OFF» sera enregistré.
Vitesse maximale et contrôle de vitesse intermédiaire
1. La vitesse maximale se règle en appuyant sur les boutons «+» ou «-» sur la plaque de boutons de la ponceuse.
Chaque touche augmentera ou abaissera la vitesse au prochain réglage.
2. Des vitesses intermédiaires comprisent entre zéro (0) r/min (RPM) et la vitesse maximale peuvent être utilisées avec
des positions de levier intermédiaires (Fig. 4).

5
PONCEUSE ÉLECTRIQUE FR
Notice originale
Fig. 4
Systèmes de protection contre la surcharge
La ponceuse électrique orbitale possède deux systèmes permettant de protéger le moteur et la carte de circuit en cas
de surcharge et de surchauffe
Système de surcharge de la force descendante
La ponçeuse à la capacité de vérier et de maintenir la vitesse maximale prédénie lorsque la force d’appui de l’uti-
lisateur sur l’outil augmente ou diminue pendant l’utilisation. Pendant les périodes ou la force d’appui de l’utilisateur
est trop forte, la ponceuse fait clignoter ses LED du vert au rouge et fait ralentir légèrement le moteur pour l’avertir.
Une force d’appui continu ne doit pas dépasser 5 kg (11 lb). Si l’utilisateur continue à appuyer de manière trop forte,
la LED devient rouge et la ponceuse s’arrête. Pour redémarrer la ponçeuse, relâcher la pression sur le levier quelques
seconde puis appuyer à nouveau dessus pour reprendre le ponçage. Une surcharge répétée entraînera des arrêts
fréquents du moteur et une augmentation de la température de l’outil.
Système de surchauffe de température
La ponceuse à la capacité de surveiller la température des systèmes électroniques internes et peut arrêter l’outil
lorsque la température atteint des niveaux dommageables. Pendant les périodes qui entraînent une température
interne élevée, la ponceuse s’arrête si la température atteint un niveau dommageable. La ponceuse ne pourra pas re-
démarrer jusqu’à ce que la température interne refroidisse à un niveau sûr pour les systèmes électroniques. Le temps
de refroidissement dépend des conditions locales. Une période d’attente initiale de 5 minutes est recommandée. La
surchauffe répétée entraînera des temps de refroidissement plus longs.

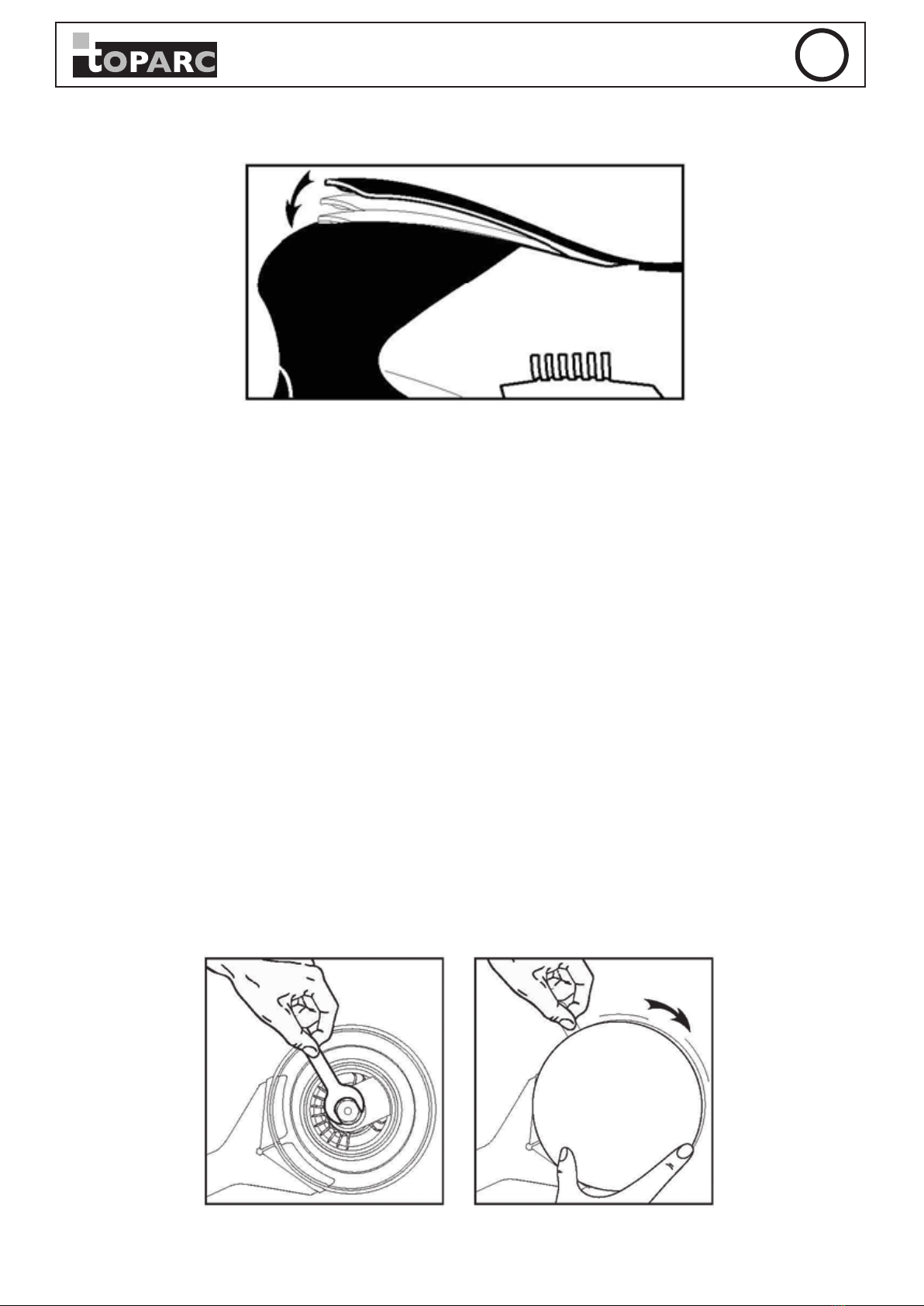

Fixation des disques
1. Fixer la broche avec la clé plate fournie avec l’outil et visser le disque. Serrer à la main pour maintenair l’étanchéité.
Ne pas trop serrer.
2. Pour retirer le disque, insérer la clé à plat entre le disque et le carénage. Fixer la broche avec la clé plate et dévis-
ser le disque ( Fig. 5) .
Fig. 5

6
PONCEUSE ÉLECTRIQUE FR
Notice originale
Nettoyage
1. Nettoyer périodiquement tous les passages d’air et la zone au-dessus du disque et sous le carénage avec de l’air
comprimé sec. Toutes les pièces en plastique doivent être nettoyées avec un chiffon humide et doux. Ne JAMAIS
utiliser de solvants pour nettoyer les pièces en plastique.
2. Porter des lunettes de sécurité lorsque vous utilisez de l’air comprimé.
Information sur la sante et la securite
Norme RoHS
Ce produit et les composants correspondants sont «conformes à la directive RoHS» et ne contiennent au-
cune des sous-positions supérieures aux valeurs maximales de concentration dans la Directive 2011/65 / UE
de l’UE, telle que modiée par la décision 2005/618 / CE de la Commission et d’autres amendements Émis à
partir du code de date indiqué sur le produit.
Déchets d’équipements électriques et électroniques (WEEE) conforme
• Ne pas jeter les appareils électriques en tant que déchets municipaux non triés, utiliser des installations de collecte
séparées.
• Contactez votre gouvernement local pour obtenir des informations sur les systèmes de collecte disponibles.
• Si les appareils électriques sont éliminés dans les décharges ou les dépôts, des substances dangereuses peuvent
fuir dans les eaux souterraines et entrer dans la chaîne alimentaire, endommageant votre santé et votre bien-être.
• Lors du remplacement de vieux appareils par des nouveaux, le détaillant est légalement tenu de reprendre gratui-
tement votre ancien appareil pour son élimination
Déclaration de conformité de la Commission Federal de Communications
NOTE IMPORTANTE : Cet équipement a été testé et déclaré conforme aux limitations prévues dans le cadre de la
classe B des appareils numériques, dénies par la section 15 du règlement de la FCC. Ces limites sont conçues pour
fournir une protection raisonnable contre les interférences nuisibles lorsque l’équipement est utilisé dans un environ-
nement commercial. Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas ins-
tallé et utilisé conformément au mode d’emploi, peut causer des interférences nuisibles aux communications radio. Le
fonctionnement de cet équipement dans une zone résidentielle est susceptible de causer des interférences nuisibles,
auquel cas l’utilisateur sera tenu de corriger l’interférence à ses frais.
AVIS: Les modications ou modications non expressément approuvées par la partie responsable de la conformité
pourraient annuler l’autorisation de l’utilisateur d’utiliser l’équipement.

Important information
Please read, understand and follow all safety information contained in these instructions prior to the use of this tool.
Retain these instructions for future reference.
Intended Use
This electric tool is intended for use in industrial locations, and used only by skilled, trained professionals in accor-
dance with the instructions in this manual. This electric tool is designed to be used with a disc pad and appropriate
abrasive for sanding metals, wood, stone, plastics and other materials. It should only be used for such sanding ap-
plications and within marked capacity and ratings. Only accessories specitcally recommended by SUMAKE should be
used with this tool. Use in any other manner or with other accessories could lead to unsafe operating conditions.
Do not operate tool in water or in an excessively wet application.
Do not use disc pads that have a Max RPM or Max OPM less than the tool Max RPM or Max OPM rating. Never use
disc pads that have a weight and/or size different from what the tool was specically designed for.
GENERAL POWER TOOL SAFETY WARNINGS
Read all safety warnings and all instructions. Failure to follow the warnings and instructions
may result in electric shock, re, and/or other serious injury.
Save all warnings and instructions for future reference. The term “power tool” in the warnings
refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.
1. Work Area Safety
a. Keep work area clean and well lit. Cluttered or dark areas invite accidents.
b. Do not operate power tools in explosive atmospheres, such as in the presence of ammable liquids, gases or dust.
Power tools create sparks which may ignite the dust or fumes.
c. Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.
2. Electrical Safety
a. Power tools plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodi ed plugs and matching outlets will reduce risk of electric shock.
b. Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is
an increased risk of electric shock if your body is earthed or grounded.
c. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric
shock.
d. Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from
heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock.
e. When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for
outdoor use reduces the risk of electric shock.
f. If operating a power tool in a damp location is unavoidable, use a ground fault circuit interrupter (GFCI) protected
supply. Use of a GFCI reduces the risk of electric shock.
3. Personal Safety
a. Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power
tool while you are tired or under the inuence of drugs, alcohol or medication. A moment of inattention while ope-
rating power tools may result in serious personal injury.
b. Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
c. Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or
battery pack, picking up or carrying the tool. Carrying power tools with your  nger on the switch or energizing
power tools that have the switch on invites accidents.
d. Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rota-
ting part of the power tool may result in personal injury.
e. Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in
unexpected situations.
f. Dress properly. Do not wear loose clothing or jewelry. Keep your hair, clothing and gloves away from moving parts.
Loose clothes, jewelry or long hair can be caught in moving parts.
g. If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected
and properly used. Use of dust collection can reduce dust-related hazards.
7
ELECTRIC DUAL ACTION (DA) SANDER EN
Translation of the original instructions

8
ELECTRIC DUAL ACTION (DA) SANDER EN
Translation of the original instructions
4. Power Tool Use and Care
a. Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job
better and safer at the rate for which it was designed.
b. Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
c. Disconnect the plug from the power source and/or the battery pack form the power tool before making any adjust-
ments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting
the power tool accidentally.
d. Store idle power tools out of reach of children and do not allow persons unfamiliar with the power tool or these
instructions to operate the power tool. Power tools are dangerous in the hands of untrained users.
e. Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condi-
tion that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many acci-
dents are caused by poorly maintained power tools.
f. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind
and are easier to control.
g. Use the power tool, accessories and tool bits, etc. in accordance with these instructions, taking into account the
working conditions and the work to be performed. Use of the power tool for operations different from those in-
tended could result in a hazardous situation.
5. Service
Have your power tool serviced by a qualied repair person using only identical replacement parts. This will ensure that
the safety of the power tool is maintained.
WARNING
Reduce the risks associated with impact from abrasive product, disc pad, or tool breakup,
sharp edges, hazardous downforce, rupture, vibration and noise :
• Only personnel who are properly trained should be allowed to service this tool.
• If you notice any abnormal noise or vibration when operating the tool, immediately discontinue its use and inspect
for worn or damaged components. Correct or replace the suspect component. If abnormal noise or vibration still
exists, return the tool to SUMAKE for repair or replacement. Refer to warranty instructions.
• Prior to use, inspect abrasive product and accessories for possible damage. If damaged, replace with new abra-
sive product and accessories available from SUMAKE.
• Only use accessories supplied or recommended by SUMAKE.
To reduce the risks associated with vibration
• If any physical hand/wrist discomfort is experienced, work should be stopped promptly to seek medical attention.
Hand, wrist and arm injury may result from repetitive work, motion and overexposure to vibration.
To reduce the risks associated with loud noise :
• Always wear hearing protection while operating this tool. Follow your employer’s safety policy or local/national
standards for personal protective equipment requirements.
To reduce the risks associated with re or explosion :
• Do not operate the tool in explosive atmospheres, such as in the presence of ammable liquids, gases, or dust.
The abrasives are able to create sparks when working material, resulting in the ignition of the  ammable dust or
fumes.
• Refer to MSDS of material being worked as to potential for creating  re or explosion hazard.
To reduce the risks associated with ingestion of harmful / toxic dusts from sanding surfaces such as
lead painted surfaces, woods and metals :
• Contact with or inhalation of these dusts can endanger the health of operator and bystanders. Use appropriate
personal protective equipment.
• Use appropriate respiratory and skin protection, or local exhaust as stated in the MSDS of the material being wor-
ked on.

9
ELECTRIC DUAL ACTION (DA) SANDER EN
Translation of the original instructions
CAUTION
reduce the risk associated with environmental contamination:
• Do not throw electric power tools into the household waste! In accordance with the European Directive 2002/96/
CE on Waste Electrical and Electronic Equipment and transposition into national law, used electric power tools
must be collected separately and recycled in an environmentally friendly manner.
• Separate collection of used products and packaging allows materials to be recycled. Use of recycled materials
helps prevent environmental pollution and reduces the demand for raw materials.
• Dispose of all the process dust in accordance with all applicable regulations.
To reduce the risks associated with fly off of abrasive product or parts:
• Use care in attaching abrasive product and disc pad; following the instructions to ensure that they are securely
attached to the tool before use.
• Never free spin the tool or otherwise allow it to be started unintentionally.
• Never point this product in the direction of yourself or another person, or start tool unintentionally.
• Never over-tighten accessory fasteners.
Specication:
Model No. Sander
Type
Orbit Pad Size Free
Speed Motor Hp Versions of
Volatge AC-in
Length Weight
inch mm inch mm (r.p.m.) (W) inch mm lbs kgs
ELSN-B50H(V)-2.5
Non
Vacuum
3/32 2.5 5 127
4,000
7,000
9,000
10,000
350W Max
150W Rated 110VAC x 60Hz 220VAC x 50Hz
10.9 278 2.4 1.08
ELSN-B50H(V) 3/16 5 5 127 10.9 278 2.4 1.08
ELSN-B60H(V)-2.5 3/32 2.5 6 152 11.9 303 2.6 1.21
ELSN-B60H(V) 3/16 5 6 152 11.9 303 2.6 1.21
ELSN-B50H(V)-2.5-4
Non
Vacuum
3/32 2.5 5 127 10.9 278 2.4 1.08
ELSN-B50H(V)-4 3/16 5 5 127 10.9 278 2.4 1.08
ELSN-B60H(V)-2.5-4 3/32 2.5 6 152 11.9 303 2.6 1.21
ELSN-B60H(V)-4 3/16 5 6 152 11.9 303 2.6 1.21
ELSC-B50H(V)(HM)-2.5
Central
Vacuum
3/32 2.5 5 127 10.9 278 2.4 1.08
ELSC-B50H(V)(HM) 3/16 5 5 127 10.9 278 2.4 1.08
ELSC-B60H(V)(HM)-2.5 3/32 2.5 6 152 11.9 303 2.6 1.21
ELSC-B60H(V)(HM) 3/16 5 6 152 11.9 303 2.6 1.21
ELSC-B50H(V)(HM)-2.5-4
Central
Vacuum
3/32 2.5 5 127 10.9 278 2.4 1.08
ELSC-B50H(V)(HM)-4 3/16 5 5 127 10.9 278 2.4 1.08
ELSC-B60H(V)(HM)-2.5-4 3/32 2.5 6 152 11.9 303 2.6 1.21
ELSC-B60H(V)(HM)-4 3/16 5 6 152 11.9 303 2.6 1.21
OPERATING INSTRUCTIONS
Prior to the operation
The tool is intended to be operated as a hand held tool. It is always recommended that while using the tool, operators
stand on a solid oor, in a secure position with a rm grip and footing. Be aware that the sander can develop a torque
reaction.
Starting and stopping sander
1. Plug-in the sander’s AC power cord to the power source (220VAC output). The warning “ beep ” sounds would be
occurred after the plug is securely plug-in to the power source and the LED indicator shows “ Solid Red ” color at
the moment.- see gure 1.
2. Press the power on/off button “ ϴ ” on the button plate to switch on the sander. The LED indicator shows “ ash
green ” color after sander being switched on. - see gure 2.
3. Adjust the speed by pressing “ + ” or “ – “ buttons on the button plate. Press “ + “ is to raise up to higher speed
setting, “ – “ is to lower the speed setting. - see gure 3.
4. Press the lever to start running the tool. Release the Lever to stop the tool.

10
ELECTRIC DUAL ACTION (DA) SANDER EN
Translation of the original instructions
LED «ash green» LED «ash green»
Figure 1 Figure 2 Figure 3
* Power Cord : H05RN-F 1.0mm² /3C
Maximum speed function
The Electric Random Orbital Sander has four preset Maximum Speeds (4,000, 7,000, 9,000 and 10,000r/min (RPM)
The Maximum Speed can be changed at any time while the Sander is running or when it is stopped.
Any setting for the Maximum Speed will be stored while the Power is turned “OFF”.
Maximum speed and intermediate speed control
1. Maximum Speed is adjusted by pressing the “+” or “-” buttons on the buttrons plate of the Sander. Each touch will
raise or lower the speed to the next setting.
2. Intermediate speeds between Zero (0)/min (RPM) and the set Maximum Speed can be used with intermediate Lever
positions.- see gure 4.
Figure 4
OVERLOAD PROTECTION SYSTEMS
The Electric Random Orbital Sander has two systems to protect the motor and circuit board from overloading and
overheating.
Downforce Overload System
The Sander has the ability to monitor and maintain the preset Maximum Speed as user downforce increases or de-
creases during use. During periods of overly high user downforce, the Sander will ash the LED on the back of the
tool from Green to Red and cause the motor to slow slightly as a warning to the user. Continuous downforce should
be no greater than approximately 5Kg (11 lb.). If the user continues with overly high downforce, the Sander will
change the LED to solid Red and stop. To restart the sander immediately, released the lever and pressed down again
and continue sanding. Repeated overloading will result in frequent motor stops and increased tool temperature.
Temperature Overheat System
The Sander has the ability to monitor temperature of the internal electronic systems, and can shut the tool down
when temperature reach damaging levels. During periods that result in high internal temperature, the Sander will shut
down if the temperature reaches a damaging level. The Sander will not be able to be restarted until the internal tem-
perature cools to a level safe for the electronic systems. Cooling time depends on local conditions. An initial waiting
period of 5 minutes is recommended. Repeated overheating will result in longer cool down times.
