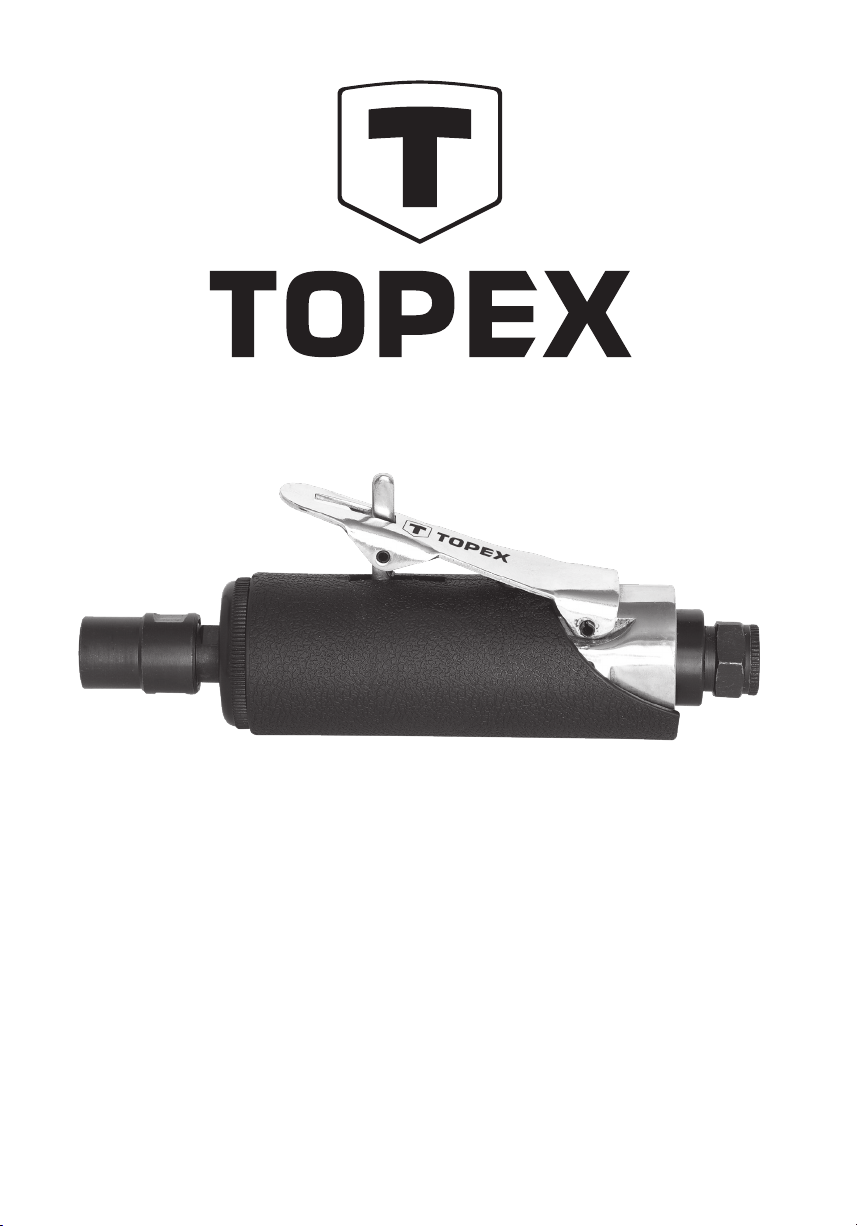

Topex 74L210 User manual

PL PNEUMATYCZNA SZLIFIERKA TRZPIENIOWA 1/4”
GB PNEUMATIC STRAIGHT GRINDER 1/4”
RU ПРЯМАЯ ПНЕВМАТИЧЕСКАЯ ШЛИФОВАЛЬНАЯ МАШИНА 1/4”
UA ШЛІФМАШИНА ПНЕВМАТИЧНА ПРЯМА 1/4”
HU PNEUMATIKUS EGYENES CSISZOLÓGÉP 1/4”
RO POLIZOR PNEUMATIC CU DORN DE 1/4”
IT SMERIGLIATRICE PNEUMATICA DIRITTA 1/4”
SK BRúSKA PRIAMA PNEU. 74L210

2 TOPEX.PL
PL INSTRUKCJA OBSŁUGI .......................................................... 4
GB INSTRUCTION MANUAL ........................................................ 6
RU ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ..................................... 7
UA ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ............................................... 8
HU HASZNÁLATI UTASÍTÁS....................................................... 10
RO ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ................................... 11
IT ISTRUZIONI PER L’USO........................................................ 12
SK NÁVOD NA POUŽITIE .......................................................... 14

3TOPEX.PL

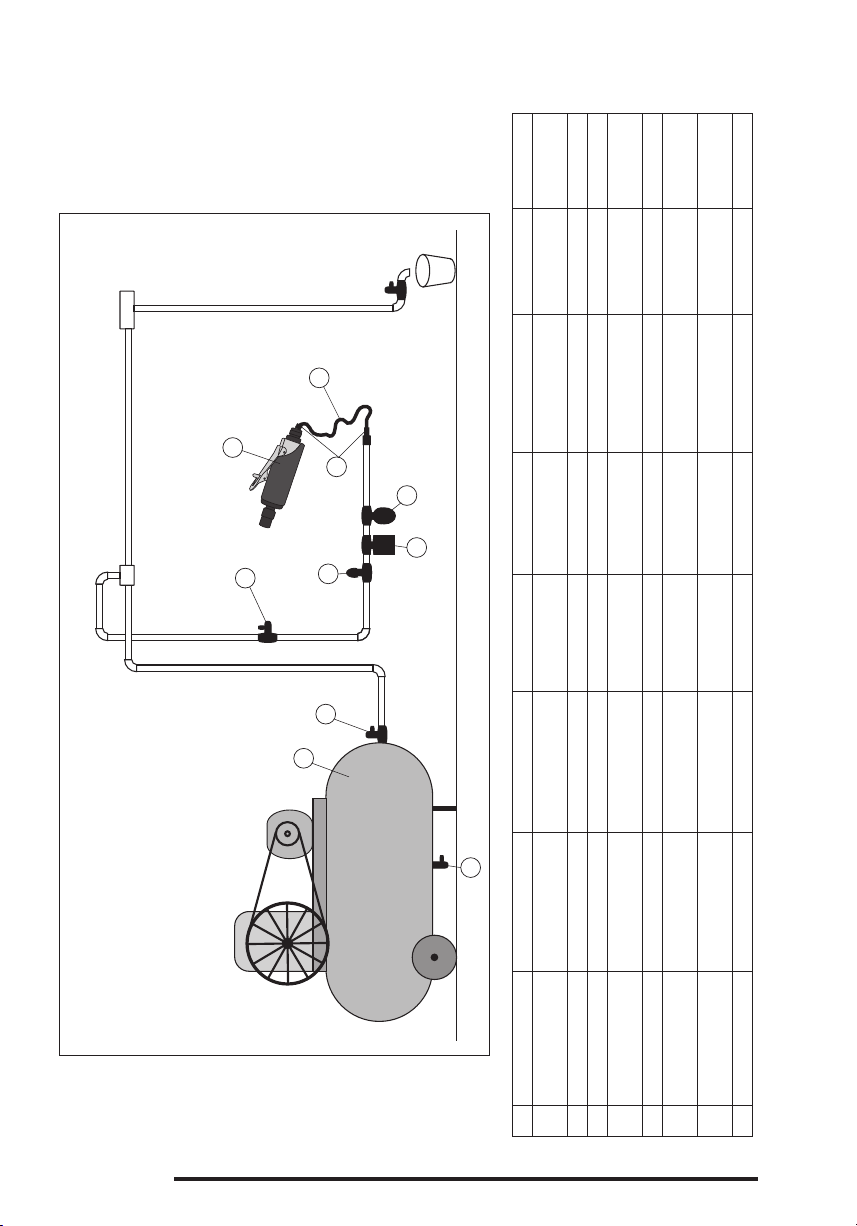

1 2 3 4 5 6 7 8
PL Narzędzie
pneumatyczne szybkozłącze wąż pneumatyczny naolejacz regulator ciśnienia ltr/odwadniacz zawór odcinający kompresor
GB Air tool quick coupler pneumatic hose lubricator pressure regulator lter/water trap cut-o valve air compressor
RU Пневмоинструмент быстросъемные муфты пневмошланг маслораспылитель регулятор давления фильтр/обезвоживатель запорный клапан компрессор
UA Пневмоінструмент муфта швидкороз’ємна шланг пневматичний оливорозпилювач регулятор тиску фільтр відрізний клапан/
кран компресор
HU Szerszám gyorscsatlakozó levegőcső olajozó nyomásszabályzó szűrő / víztelenítő elzárószelep kompresszor
RO Scula pneumatică conector rapid furtunul pneumatic gresorul regulatorul presiunii ltrul/de evacuarea apei robinetul de
închidere compresorul
IT Utensile pneumatico innesto rapido tubo pneumatico oliatore dell’aria regolatore di
pressione ltro essiccatore valvola
d’intercettazione compressore
SK Pneumatické náradie rýchlospojky pneumatická hadica maznica regulátor tlaku lter/odvodňovač zatvárací ventil kompresor
1
5
4
6
6
3
7
7
8
2

4TOPEX.PL
INSTRUKCJA UŻYTKOWANIA
74L210
Dane techniczne
L.p. Parametr Wartość
1. Prędkość obrotowa, bez obciążenia: 25000 min-1
2. Średnie zapotrzebowanie powietrza: 0,12 m3/min
3. Wielkość końcówki napędowej: 1/4”
4. Wielkość złącza zasilania sprężonym powietrzem: 1/4”NPT
5. Dopuszczalne ciśnienie sprężonego powietrza: ≤6,3 bar
6. Masa netto: 0,35 kg
7. Emisja hałasu w granicach dopuszczalnych wg prEN15744:1999
8. Poziom drgań, na rękojeści, w granicach dopuszczalnych wg EN08662-13:1997
Własności i zastosowanie
Niewielkie zapotrzebowanie powietrza, pewne i stabilne utrzymywanie prędkości obrotowej, szeroki zakres zastosowania z różnymi końcówkami1.
szlierskimi, okrągłymi szczotkami drucianymi itp.
Szlierka nadaje się do różnorodnych prac, które wymagają określonych prędkości obrotowych, czego uzyskanie zapewnia regulator przepływu2.
powietrza.
Wylot zużytego powietrza do tyłu, co pozwala uniknąć jakichkolwiek niedogodności przy pracy.3.
Szlierka nadaje się do usuwania rdzy i polerowania powierzchni płaskich czy spoin.4.
Ostrzeżenie: Nie wolno stosować szlierki niezgodnie z jej przeznaczeniem.5.
Instrukcje użytkowania
Przed przystąpieniem do użytkowania szlierki należy dokładnie zapoznać się z instrukcja obsługi.6.
Należy stosować końcówki szlierskie i akcesoria w dobrym stanie technicznym.7.
W czasie pracy narzędziem należy przyjąć odpowiednią pozycję aby nie dopuścić do niepożądanego ruchu narzędzia wskutek zadziałania siły reakcji.8.
Użytkownik musi dysponować odpowiednią siłą aby stabilnie utrzymać szlierkę w czasie pracy.9.
Upewnić się, że dostarczane powietrze jest pod ciśnieniem nie niższym niż ciśnienie podane w danych technicznych.10.
W przypadku zaniku zasilania sprężonym powietrzem należy natychmiast zwolnić dźwignię uruchamiającą szlierkę.11.
Należy stosować wyłącznie środki smarujące zalecane przez producenta szlierki.12.
Maksymalnie dopuszczalne ciśnienie sprężonego powietrza może wynosić 6,3 bar.13.
Sprężone powietrze powinno być czyste i suche.14.
Użyte przewody giętkie i elementy instalacji sprężonego powietrza powinny być dostosowane do ciśnienia sprężonego powietrza i wielkości15.
jego zapotrzebowania.
Przy pracy należy używać gogle lub okulary przeciwodpryskowe. Zaleca się także użytkowanie rękawic, nauszników przeciwhałasowych oraz16.
odpowiedniego stroju roboczego.
W zależności od obrabianego materiału trzeba stosować środki ochronne dla układu oddechowego.17.
Narzędzia pneumatyczne zwykle nie posiadają izolacji chroniących użytkowników w przypadku kontaktu ze źródłem energii elektrycznej.18.
Energia sprężonego powietrza może być niebezpieczna dla użytkownika.19.
Szlierka nie powinna być użytkowana w środowisku, gdzie występuje zagrożenie eksplozją.20.
Przed przystąpieniem do wymiany końcówki roboczej należy szlierkę odłączyć od zasilania sprężonym powietrzem.21.
Ostrzeżenia
Nie wolno użytkować narzędzi pneumatycznych w środowisku gdzie występuje zagrożenie eksplozją, o ile nie są one przewidziane specjalnie1.
do takiego zastosowania.
Nieoczekiwany ruch szlierki, wskutek zadziałania sił reakcji lub pęknięcia zastosowanego narzędzia roboczego, może spowodować uszkodzenie ciała.2.
Przed przystąpieniem do wymiany lub regulacji zastosowanego narzędzia roboczego należy szlierkę odłączyć od zasilania sprężonym powietrzem.3.
Unikać kontaktu z obracającymi się elementami szlierki lub wirującymi końcówkami roboczymi.4.
Niewłaściwa postawa może uniemożliwić odpowiednią reakcję na normalny lub nieoczekiwany ruch narzędzia. Postawa w czasie pracy powinna5.
gwarantować stabilność na wypadek pęknięcia stosowanego narzędzia roboczego.
Unikać uszkodzenia ciała, które może być spowodowane przez szybko poruszający się giętki przewód sprężonego powietrza.6.
Unikać niebezpieczeństwa jakie może spowodować posiadanie luźnego ubrania, długich włosów itp., które mogą zostać zaczepione przez7.
wirujące elementy szlierki.
Przy posługiwaniu się szlierką należy stosować środki ochrony osobistej takie jak: gogle lub okulary przeciwodpryskowe, nauszniki8.
przeciwhałasowe i półmaska ochronna.
Strumień sprężonego powietrza może spowodować uszkodzenie ciała. Nigdy nie wolno kierować strumienia sprężonego powietrza na osoby postronne.9.
Regularnie trzeba sprawdzać stan techniczny giętkiego przewodu sprężonego powietrza i nie dopuszczać do jego skręcania.10.
Unikać stosowania nadmiernie długiego giętkiego przewodu sprężonego powietrza, który leżąc na podłodze może stanowić zagrożenie dla11.
osób postronnych i użytkownika.
Emisja hałasu (poziom ciśnienia dźwięku) może w miejscu pracy przekraczać wartość dopuszczalną, równą 85 dB(A). W takim przypadku12.
pracownik powinien stosować środki ochrony przed hałasem.
Unikać wdychania pyłu i cząstek materiału unoszących się w powietrzu, w czasie pracy szlierką pneumatyczną.13.
Nie wolno stosować do pracy ze szlierką takich elementów jak tarcze do cięcia czy frezy.14.
Dopuszczalna prędkość obrotowa dla narzędzia roboczego musi zawsze być większa od prędkości obrotowej osiąganej przez szlierkę.15.
Minimalna długość obsadzenia ściernicy trzpieniowej w uchwycie szlierki wynosi 10 mm.16.
Obróbka niektórych materiałów może powodować emisję pyłu lub oparów, które mogą stanowić zagrożenie eksplozją dla środowiska.17.
Powodem nadmiernych drgań, przekraczających poziom dopuszczalny, może być niewłaściwe zamontowanie narzędzia roboczego lub jego zużycie.18.
Należy pamiętać, że po wyłączeniu szlierki, elementy wirujące nadal obracają się przez jakiś czas.19.
Długotrwała praca i ewentualnie sytuacje nienormalne mogą spowodować kontuzję ręki. Jeśli na końcówkach palców lub na innych częściach20.
dłoni zostanie zauważone zbielenie skóry, należy natychmiast przerwać pracę szlierką i zasięgnąć porady lekarza.

5
TOPEX.PL
Obsługa i konserwacja, naprawy
Przed przystąpieniem do jakichkolwiek czynności obsługowych należy szlierkę odłączyć od zasilania sprężonym powietrzem.1.
Szlierkę należy smarować za pomocą naolejacza zamontowanego w instalacji, wyregulowanego na dostarczanie dwóch kropel oleju na minutę2.
pracy. Należy stosować olej o lepkości 10#.
Jeśli nie stosuje się w instalacji naolejacza, to trzeba smarować szlierkę olejem dostarczanym do otworu wlotu powietrza.3.
Nie wolno samowolnie dokonywać zmian w konstrukcji szlierki.4.
Jeśli element stosowany przez użytkownika nie jest taki jak część oryginalna, dostarczana przez producenta, wytwórca nie ponosi5.
odpowiedzialności za swój produkt.
Regularnie należy kontrolować prędkość obrotową szlierki.6.
Zaleca się sprawdzanie prędkości obrotowej szlierki i poziomu generowanych drgań, po zakończeniu każdej pracy.7.
Należy zachować szczególną uwagę, jeśli stosuje się regulator prędkości obrotowej lub jakiekolwiek inne urządzenie zabezpieczające.8.
W okresie gdy szlierka nie jest użytkowana, należy troskliwie przechowywać ją w suchym miejscu.9.
Należy pamiętać aby ciśnienie sprężonego powietrza na zasilaniu nie przekraczało wartości dopuszczalnej.10.
Wyrobów metalowych nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach.
Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt zawiera substancje nieobojętne dla
środowiska naturalnego. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.
DEKLARACJA ZGODNOŚCI WE
/Declaration of Conformity/
/Megfelelési Nyilatkozat (EK)/
Producent
/Manufacturer/
/Gyártó/
Grupa Topex Sp. z o.o. Sp. k.
Ul. Pograniczna 2/4, 02-285 Warszawa, Polska
Wyrób
/Product/
/Termék/
Pneumatyczna szlierka trzpieniowa
/Pneumatic grinder/
/Pneumatikus csiszoló/
Model
/Model./
/Modell/
74L210
Numer seryjny
/Serial number/
/Sorszám/
00001 ÷ 99999
Opisany wyżej wyrób jest zgodny z następującymi dokumentami:
/The above listed product is in conformity with the following UE Directives:/
/A fent jelzett termék megfelel az alábbi irányelveknek:/
Dyrektywa Maszynowa 2006/42/WE
/Machinery Directive 2006/42/EC/
/ 2006/42/EK Gépek /
oraz spełnia wymagania norm:
/and fulls requirements of the following Standards:/
/valamint megfelel az alábbi szabványoknak:/
EN 792-6:2000
Ostatnie dwie cyfry roku, w którym umieszczono znak CE: 06
/Last two gures of CE marking year:/
/A CE jelzés felhelyezése évének utolsó két számjegye:/
Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej
/Name and address of the person who established in the Community and authorized to compile the technical le/
/A műszaki dokumentáció összeállítására felhatalmazott, a közösség területén lakóhellyel vagy székhellyel rendelkező személy neve és címe./
Jarosław Malinowski
Ul. Pograniczna 2/4
02-285 Warszawa ............................................................
Jarosław Malinowski
Pełnomocnik ds. jakości rmy GRUPA TOPEX
/GRUPA TOPEX Quality Agent /
/A GRUPA TOPEX Minőségügyi meghatalmazott képviselője/
Warszawa, 2013-02-19

6 TOPEX.PL
INSTRUCTION MANUAL
74L210
Technical specication
Item Parameter Value
1. No load rotational speed: 25 000 rpm
2. Average air consumption: 0.12 m3/min
3. Size of drive tip: 1/4”
4. Size of compressed air supply coupling: 1/4”NPT
5. Allowable compressed air pressure: ≤ 6.3 bar
6. Net weight: 0.35 kg
7. Noise emission within limits allowable by prEN15744:1999.
8. Handle vibration level within limits allowable by EN08662-13:1997.
Properties and use
Small air consumption, stable and reliable rotational speed, wide range of possible uses with various grinding tips, round wire brushes etc.1.
The grinder is suitable for various tasks that require specic rotational speeds, which can be achieved with help of the air ow regulator.2.
Used air outlet is pointed back, which allows to avoid any discomfort when working.3.
The grinder is suitable for rust removal, polishing at surfaces and welds.4.
Warning: Do not use the grinder for tasks it is not designed for.5.
Instructions for use
Read the instruction manual carefully before using the grinder.1.
Use grinding tips and accessories in good technical condition.2.
Keep appropriate body position when working with the tool to prevent unwanted tool shift due to reaction forces.3.
User should be strong enough to rmly hold the operating grinder.4.
Make sure the supplied air pressure is not lower than pressure specied in technical parameters.5.
Release grinder switch lever immediately when the compressed air supply goes down.6.
Use only lubricants recommended by the grinder manufacturer.7.
Maximum allowable pressure for compressed air is 6.3 bar.8.
Compressed air should be clean and dry.9.
Flexible hoses and compressed air system elements should be appropriate for air pressure and air consumption.10.
When working use anti-splinter glasses or goggles. Use of gloves, earmu protectors and suitable working clothes is recommended.11.
Depending on processed material, use protection measures for respiratory system.12.
Usually air tools have no insulation that protects users in case of contact with source of electrical energy.13.
Compressed air energy can be dangerous for the user.14.
The grinder should not be used in environment with explosion hazard.15.
Disconnect the grinder from compressed air supply before working tip replacement.16.
Warnings
Do not use air tools in environments with explosion hazards unless they are specially designed for such purpose.1.
Unexpected move of the grinder, resulting from reaction forces or cracking of working tool, may cause body injury.2.
Disconnect the grinder from air supply before replacement or adjustment of working tool.3.
Avoid contact with rotating parts of the grinder or working tips.4.
Inappropriate body position may restrain user from suitable reaction to normal or unexpected movement of the tool. In case of working tool5.
crack, body position during work should guarantee stability.
Avoid body injuries that may be caused by quick moves of exible hose for compressed air.6.
Avoid hazards resulting from loose clothing, long hair etc., which may be caught by rotating parts of the grinder.7.
When operating the grinder use personal protection measures, such as: anti-splinter glasses or goggles, earmu protectors and protection8.
half-mask.
Stream of compressed air may cause body injury. Never direct compressed air stream at bystanders.9.
Check technical condition of exible hose for compressed air on a regular basis, do not allow hose twisting.10.
Avoid using too long exible hose for compressed air, which may lie on the ground and may produce risk for bystanders and the user.11.
Noise emission (sound pressure level) may exceed allowable value 85 dB(A) in workplace. In such case the operator should use hearing12.
protection measures.
When working with air grinder avoid inhalation of dust and material particles oating in the air.13.
Do not use tools like cutting discs or cutters with the grinder.14.
Rotation speed allowed for the working tool must always be higher than rotation speed of the grinder.15.
Minimum length of grinding wheel shaft seated in the grinder holder is 10 mm.16.
Processing certain materials may cause dust or vapours emission, which may cause risk of explosion for environment.17.
Too great vibrations that exceed allowable limits may be caused by improperly xed working tool or its wear.18.
Remember that rotating parts of the grinder rotate for some time after the tool is switched o.19.
Long time operation and exceptional situation may cause hand injury. If you notice pale skin on your ngertips or any other part of your hand,20.
stop working with the grinder immediately and seek for medical advice.
Use and maintenance, repairs
Disconnect the grinder from compressed air supply before starting any maintenance operation.1.
Lubricate the grinder with lubricator installed in the system, adjusted for supplying two drops of oil per minute of operation. Use oil with 10#2.
viscosity.
If lubricator is not used in the system, lubricate the grinder with oil supplied through air inlet.3.
Do not make any unauthorized changes in the grinder construction.4.
When the user decides to operate the tool with part dierent from original one supplied by the manufacturer, the manufacturer may no longer5.
be held responsible for the product.

7TOPEX.PL
Check rotational speed of the grinder regularly.6.
Checking rotational speed of the grinder and vibration level after each work is recommended.7.
Be very careful when using rotational speed regulator or any other protection device.8.
When the grinder is not used, it should be stored in a dry place.9.
Make sure the compressed air pressure in the inlet does not exceed maximum allowable value.10.
Do not dispose of metal products with household wastes, they should be utilized in proper plants. Obtain information on wastes
utilization from your seller or local authorities.Worn out equipment contains substances active in natural environment. Unrecycled
equipment constitutes potential hazard for environment and human health.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
74L210
Технические характеристики
№ Параметр Величина
1. Частота вращения без нагрузки: 25000 об/мин
2. Средний расход воздуха: 0,12 м3/мин
3. Размер приводного наконечника: 1/4”
4. Размер муфты подачи сжатого воздуха: 1/4”NPT
5. Предельное допустимое давление сжатого воздуха: ≤ 6,3 бар
6. Вес нетто: 0,35 кг
7. Уровень шума: в пределах, установленных в стандарте EN 15744:1999
8. Уровень вибрации на рукоятке: в пределах, установленных в стандарте EN08662-13:1997
Свойства и предназначение
Небольшой расход воздуха, стабильная частота вращения, широкий диапазон применения с различными шлифовальными1.
наконечниками, проволочными щетками и т.п.
Шлифовальная машина подходит для различных работ, которые требуют определенной частоты вращения, что обеспечивается2.
регулятором воздушного потока.
Выход использованного воздуха в задней части корпуса гарантирует комфортную работу.3.
Шлифовальная машина отлично удаляет ржавчину, полирует плоские поверхности и швы.4.
Внимание: запрещается применять шлифовальную машину не по назначению.5.
Эксплуатация
Приступая к работе, внимательно ознакомьтесь с инструкцией по эксплуатации.1.
Техническое состояние используемых шлифовальных материалов должно быть хорошим.2.
Во время работы с инструментом принимайте стабильную позицию, чтобы в результате внезапного возникновения реактивного3.
крутящего момента избежать резкого рывка пневмоинструмента.
Оператор должен располагать необходимой силой, чтобы стабильно держать пневмоинструмент во время работы.4.
Убедитесь в том, что воздух подается с давлением, не ниже давления, указанного в технических характеристиках шлифовальной5.
машины.
В случае перебоев в подаче сжатого воздуха, сразу отпустите рычаг включения шлифовальной машины.6.
Используйте только рекомендуемые производителем смазочные средства.7.
Предельное допустимое давление сжатого воздуха составляет 6,3 бар.8.
Сжатый воздух должен быть чистым и сухим.9.
Используемые гибкие воздуховоды и элементы пневмосистемы должны соответствовать давлению сжатого воздуха и его расходу.10.
Во время работы пользуйтесь защитными противоосколочными очками. Рекомендуется пользоваться защитными перчатками,11.
противошумными наушниками и специальной рабочей одеждой.
Средства защиты органов дыхания подбирайте в зависимости от обрабатываемого материала.12.
В стандартном исполнении пневмоинструмент не оснащен изоляцией, защищающей пользователя в случае контакта с источником13.
электрической энергии.
Энергия сжатого воздуха может представлять опасность для оператора.14.
Запрещается работать со шлифовальной машиной во взрывоопасной зоне.15.
Приступая к каким-либо действиям по уходу за пневмоинструментом, отключите его от пневмосистемы.16.
Предостережения
Запрещается работать с пневмоинструментом во взрывоопасной среде, если пневмоинструмент не предназначен для работы в данных1.
условиях.
Неожиданный рывок шлифовальной машины в результате воздействия реактивного крутящего момента или поломки рабочего2.
инструмента может причинить телесные повреждения.
Приступая к замене или регулировке используемого рабочего инструмента, отключите шлифовальную машину от пневмосистемы.3.
Избегайте контакта с вращающимися элементами шлифовальной машины и вращающимися рабочими инструментами.4.
Неправильная рабочая позиция может не позволить надлежащим образом отреагировать на естественное или неожиданное движение5.
инструмента. Позиция во время работы должна обеспечивать стабильность на случай поломки рабочего инструмента.
Избегайте телесных повреждений, которые могут быть вызваны быстродвижущимся пневмошлангом.6.
Избегайте опасности, которую может вызвать несоответствующая, слишком свободная одежда, длинные волосы и т.п., они могут быть7.
подхвачены вращающимися элементами пневмоинструмента.

8 TOPEX.PL
Работая со шлифовальной машиной, пользуйтесь средствами индивидуальной защиты: противоосколочными очками, противошумными8.
наушниками и защитной полумаской.
Струя сжатого воздуха может причинить телесные повреждения. Запрещается направлять струю сжатого воздуха на человека.9.
Регулярно проверяйте техническое состояние пневмошланга, он не должен скручиваться.10.
Не используйте слишком длинный пневмошланг, чтобы никто не мог наступить или споткнуться об него.11.
Уровень шума (уровень звукового давления) на рабочем месте может превышать допустимое значение 85 дБа(A). В таком случае12.
пользуйтесь средствами защиты от шума.
Избегайте вдыхания пыли и частиц обрабатываемого материала, присутствующих в воздухе во время работы со шлифовальной13.
машиной.
Для работы со шлифовальной машины запрещается использовать отрезные диски и фрезы.14.
Предельная допустимая частота вращения рабочего инструмента всегда должна быть больше максимальной частоты вращения15.
шлифовальной машины.
Минимальная длина стержня шлифовального диска, закрепляемого в цанге шлифовальной машины, составляет 10 мм.16.
Обработка некоторых материалов может вызывать образование пыли или паров, представляющих опасность взрыва.17.
Причиной чрезмерной вибрации, превышающей допустимый уровень, может быть неправильное крепление рабочего инструмента,18.
либо его износ.
Помните, что после выключения шлифовальной машины ее подвижные элементы продолжают вращаться в течение определенного19.
времени.
Постоянная работа и различные нестандартные ситуации могут стать причиной профессионального заболевания руки. Если на кончиках20.
пальцев, либо других частях ладони кожа побелеет, следует немедленно прекратить работу с инструментом и обратиться к врачу.
Техническое обслуживание и ремонт
Приступая к каким-либо действиям по уходу за пневмоинструментом, отключите его от пневмосистемы.1.
Шлифовальную машину смазывайте с помощью имеющейся масленки, фабрично отрегулированной на две капли смазки в минуту.2.
Используйте масло с вязкостью 10#.
Если масленка отсутствует в пневмосистеме, шлифовальную машину смазывайте маслом, вводя его в отверстие подачи воздуха.3.
Запрещается вводить изменения в конструкцию шлифовальной машины.4.
Если комплектующие, используемые пользователем, не соответствуют оригинальной запчасти, поставляемой производителем,5.
производитель не несет ответственность за свой пневмоинструмент.
Систематически контролируйте частоту вращения шлифовальной машины.6.
Рекомендуется проверять частоту вращения шлифовальной машины и уровень вибрации после завершения работы.7.
Будьте предельно внимательными при работе с регулятором частоты вращения либо иным предохранительным элементом.8.
Неиспользуемую в течение длительного времени шлифовальную машину храните в сухом месте.9.
Помните, что давление сжатого воздуха на входе не должно превышать допустимой величины.10.
Металлические изделия не следует выбрасывать вместе с домашними отходами; их следует передать в специальный пункт
утилизации. Информацию на тему утилизации может предоставить продавец изделия или местные власти. Оборудование,
отработавшее свой срок эксплуатации, содержит небезопасные для окружающей среды вещества. Оборудование, не подвергнутое
процессу вторичной переработки, является потенциально опасным для окружающей среды и здоровья человека.
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
74L210
Технічні характеристики
№ з/л Характеристика Показник
1. Швидкість обертання, на яловому ході 25000 хв.-1
2. Середнє споживання повітря 0,12 м3/хв..
3. Діаметр привідного валу 1/4”
4. Діаметр муфти для підключення стисненого повітря 1/4”NPT
5. Допустимий тиск стисненого повітря ≤ 6,3 бар
6. Вага нетто 0,35 кг
7. Емісія галасу в межах допустимого згідно prEN15744:1999
8. Рівень вібрації руків’я в межах допустимого згідно EN08662-13:1997
Характеристики і застосування
Невелике споживання повітря, впевнене й стабільне підтримування швидкості обертання, широкий діапазон застосування з1.
різноманітними шліфувальними насадками, круглими дротяними щітками тощо.
Шліфмашина призначена для різноманітних видів обробки, які вимагають певної швидкості обертання, що, в свою чергу, регулюється за2.
допомогою регулятора подавання повітря.
Вихлип повітря ззаду, що дозволяє уникнути невідповідностей в роботі.3.
Шліфмашина придатна до усування іржи й полірування пласких поверхонь або зварних швів.4.
ОБЕРЕЖНО! Не допускається використовувати інструмент не за призначенням.5.
Інструкція з експлуатації
Перш ніж заходитися експлуатувати інструмент, слід уважно ознайомитися з цією інструкцією з експлуатації.1.
Не допускається використовувати шліфувальні насадки або приналежності, технічний стан яких є незадовільним.2.
Під час праці слід зберігати рівновагу і розраховувати зусилля, щоб не допустити до небажаного зрушення інструменту внаслідок сили3.
протидії.
Користувач повинен бути фізично розвиненим, щоб посідати достатню силу для стабільного утримання шліфмашини під час її праці.4.

9TOPEX.PL
Упевніться, що тиск повітря, яке подається на інструмент, не нижче вказаного в технічних характеристиках.5.
В разі зникнення повітряного тиску слід негайно відпустити важіль ввімкнення інструменту.6.
Допускається використовувати виключно ті мастила, які рекомендовані виробником інструменту.7.
Максимально допустимий тиск стисненого повітря становить 6,3 бар.8.
Стиснене повітря повинне бути очищене й знежирене.9.
Шланги й елементи арматури магістралі стисненого повітря повинні відповідати за своїми параметрами параметрам тиску стисненого10.
повітря та пропускної здатності.
Працювати слід у засобах особистої безпеки: протискалкових окулярах. Також нагально рекомендується використовувати рукавиці,11.
навушники та вдягати робочу спецівку.
В залежності від типу матеріалу, що обробляється, слід застосовувати відповідні засоби захисту дихальної системи.12.
Пневмоінструмент зазвичай не має ізоляції, яка б захищала користувача у випадку контакту з джерелом електричного струму.13.
За певних обставин енергія стисненого повітря може виявитися небезпечною для користувача.14.
Не допускається використовувати шліфмашину у вибухонебезпечному середовищі.15.
Перш ніж заміняти робочу насадку, інструмент слід від’єднати від джерела стисненого повітря.16.
Застереження
Забороняється використовувати пневмоінструмент у вибухонебезпечному середовищі, оскільки це не передбачено конструкцією1.
інструменту.
Неочікуваний рух шліфмашини внаслідок сили протидії або лускання використовуваного робочого інструмента може спричинятися до2.
випадку травматизму.
Перш ніж заміняти робочу насадку або змінювати налаштування, інструмент слід від’єднати від джерела стисненого повітря.3.
Уникайте контакту тіла з елементами шліфмашини, що обертаються, або з вируючими робочими насадками.4.
Незручне положення тіла здатне призвести до неможливості адекватно відреагувати на нормальний або неочікуваний рух інструмента.5.
Положення тіла під час праці повинне гарантувати надійність утримування інструменту на випадок, якщо робоча насадка, що
використовується, лусне.
Уникайте травматизму, який може бути спричинений шлангом стисненого повітря, що швидко рухається.6.
Уникайте небезпеки, яку може спричиняти вільне вбрання, довге неприбране волосся тощо в разі, якщо вони зачепляться за вируючі7.
робочі елементи шліфмашини.
Під час користування шліфмашиною слід використовувати особисті засоби безпеки, наприклад: протискалкові або інші захисні окуляри,8.
захисні навушники і півмаску.
Струміть стисненого повітря також здатен спричинитися до травми. Забороняється скеровувати струмінь стисненого повітря в бік9.
сторонніх.
Слід регулярно перевіряти технічний стан шлангу стисненого повітря та не допускати до його перекручування та переламування.10.
Уникайте використання задовгого шлангу для подавання стисненого повітря, який, лежачи на підлозі, може становити загрозу11.
перечеплення для сторонніх і користувача.
Емісія галсу (рівень тиснення звуку) може на місці праці перевищувати вартість, що допускається, яка дорівнює 85 дБ (A). В цьому випадку12.
користувач повинен використовувати засоби захисту слуху.
Під час праці пневматичною шліфмашиною уникайте вдихання пилу й часточок матеріалу, які уносяться в повітря.13.
Не допускається використовувати в якості робочого інструменту шліфмашини пильних дисків та фрез.14.
Характеристика допустимої швидкості обертання для робочого інструмента завжди має бути вищою від характеристики швидкості15.
обертання шпинделя шліфмашини.
Мінімальна довжина хвостовика шліфувальної насадки, що входить до патрона шліфмашини, складає 10 мм.16.
Врезультатіобробкидеякихвидівматеріалівможе поставатипилабовипаровування,якіздатністворюватипотенційновибухонебезпечні17.
концентрації у середовищі.
Надто сильне биття, яке перевищує допустимий рівень, може бути спричиненим неправильним встановленням робочої насадки або її18.
зужитістю.
Пам’ятайте, що після вимкнення шліфмашини деякі її елементи продовжують вирувати ще деякий час.19.
Тривала праця й можливі нештатні ситуації здатні спричинитися до контузії руки. Як тільки ви зауважили на кінчиках пальців або інших20.
частинах долоні побіління, слід негайно перервати працю інструментом і звернутися до лікаря.
Регламентні роботи, зберігання, ремонт
Перш ніж виконувати регламентні роботи, інструмент слід від’єднати від джерела стисненого повітря.1.
Інструмент слід змащувати за допомогою вмонтованої оливниці, відрегульованої на дві краплі оливи на хвилину праці. Рекомендується2.
використовувати оливу в’язкістю 10#.
Якщо в магістралі не передбачена оливниця, то інструмент змащують оливою в отвір всисання повітря.3.
Категорично не допускається вносити будь-які зміни в конструкцію інструмента.4.
Якщо в інструменті використовується неоригінальна запчастина або насадка, що не постачається виробником, останній не несе5.
відповідальності за продукт.
Швидкість обертання шпинделя шліфмашини слід регулярно перевіряти.6.
Рекомендується перевіряти швидкість обертання шпинделя шліфмашини і рівень коливань, які вона генерує, щоразу після кожного7.
використання.
Слід зберігати особливу обачність у випадку використання регулятора швидкості обертання або будь-якого іншого страхувального8.
пристрою.
Зберігати шліфмашину слід в сухому місці.9.
Пам’ятайте, що характеристика тиску стисненого повітря на вході інструмента не повинен перевищувати допустимої величини.10.
Зужиті продукти, що працюють на електричному живленні, не слід викидати разом з побутовими відходами, а утилізовувати
в спеціальних закладах. Відомості про утилізацію можна отримати в продавця продукції чи в органах місцевої адміністрації.
Відпрацьовані прилади містять речовини, що не є сприятливими для природного середовища. Обладнання, що не
передається до переробки, може становити небезпеку для середовища та здоров’я людини.

10 TOPEX.PL
HASZNÁLATI UTASÍTÁS
74L210
Műszaki adatok
No Jellemző Érték
1. Üresjárati fordulatszám: 25000 min-1
2. Átlagos levegőigény: 0,12 m3/min
3. Kihajtás: 1/4”
4. Sűrített levegő csatlakozás: 1/4”NPT
5. Megengedett levegőnyomás: ≤ 6,3 bar
6. Nettó tömeg: 0,35 kg
7. Zajszint a megengedett értéken belül a prEN15744:1999 szerint.
8. A fogantyú rezgésszintje a megengedett értéken belül az EN08662-13:1997 szerint.
Tulajdonságai, alkalmazása
Kis levegőigény, biztos és stabil fordulatszám-megtartás, széles alkalmazási lehetőségek különböző csiszolófeltétekkel, drótkefékkel, stb.1.
A csiszológép a legkülönbözőbb, meghatározott fordulatszámot igénylő csiszolási feladatokra alkalmas, a megfelelő fordulatszámot a2.
levegőmennyiség szabályzóval állíthatja be.
A levegő kimeneti nyílás hátra irányított, ami elkerülhetővé teszi a munka közbeni kényelmetlenségeket.3.
A csiszológép alkalmas rozsdaeltávolításra, sík felületek, varratok polírozására is.4.
Figyelmeztetés: Tilos a csiszológépet rendeltetésétől eltérő célra alkalmazni.5.
Használati Utasítás
A csiszológép használatba vétele előtt gyelmesen olvassa el ezt a Használati Utasítást.1.
Megfelelő műszaki állapotú csiszolófeltéteket, kiegészítőket használjon.2.
A szerszámmal történő munkavégzés közben ügyeljen testhelyzetére, hogy megakadályozza az esetleges szerszám ellentartás miatti nem3.
kívánatos mozdulatokat.
A felhasználó rendelkezzen megfelelő zikai erővel ahhoz, hogy stabilan tartani tudja a csiszológépet munka közben.4.
Győződjön meg arról, hogy a sűrített levegő nyomása megfelel-e, nem alacsonyabb-e, mint a műszaki adatokban megadott érték.5.
Ha a sűrített levegőszolgáltatásban szünet állna be, azonnal engedje föl az indítóbillentyűt.6.
Kizárólag a csiszológép gyártója által ajánlott kenőanyagokat használja.7.
A sűrített levegő megengedett maximális nyomása 6,3 bar.8.
A sűrített levegő legyen tiszta és száraz.9.
Az alkalmazott exibilis vezetékek és a sűrített levegő hálózat elemei legyenek alkalmasak a megkívánt nyomás és levegő felhasználás10.
biztosítására.
Munka közben viseljen védőszemüveget. Ajánlott megfelelő védőkesztyű, zajvédő fültok, alkalmas munkaruha viselete is.11.
A megmunkált anyag függvényében alkalmazzon légzésvédő eszközöket is.12.
A pneumatikus szerszámok általában nincsenek a felhasználót áramütés ellen védő szigeteléssel ellátva esetleges áramforrással való érintkezés13.
esetére.
A sűrített levegő ereje veszélyes lehet a felhasználóra nézve.14.
A csiszológépet ne használja olyan környezetben, ahol robbanásveszély állhat fenn.15.
A karbantartás megkezdése előtt oldja le a sűrített levegő csatlakozást a szerszámról.16.
FIGYELMEZTETÉS
Tilos a pneumatikus szerszámok használata olyan környezetben, ahol robbanásveszély állhat fenn, hacsak azok nem kifejezetten erre a célra1.
vannak kialakítva.
Az ellenerő hatására, vagy a feltét elrepedése esetén a csiszológép váratlan elmozdulása veszély jelenthet használója részére (sérülést is2.
okozhat).
A feltét szerszám cseréje vagy szabályozásának megkezdése előtt a pneumatikus szerszám csatlakozását a sűrített levegő hálózatra szüntesse3.
meg.
Kerülje a csiszológép forgó elemeinek illetve a forgó szerszámfeltéteknek az érintését.4.
A nem megfelelő testhelyzet lehetetlenné teheti a szerszám rendes vagy váratlan mozdulatára való elvárható reagálást. A munkavégzés közben5.
felvett testhelyzetnek biztosítania kell a megfelelő stabilitást még a szerszámfeltét károsodása esetén is.
Igyekezzen megakadályozni az elszabadult levegő vezeték által okozott sérüléseket.6.
Legyen elővigyázatos, kerülje a laza öltözék, hosszú haj stb. okozta veszélyeket, a csiszológép forgó elemei ezeket elkaphatják, becsavarhatják.7.
A csiszológéppel végzett munka során viselje a megfelelő személyes védőeszközöket: védőszemüveget, zaj elleni fülvédőt és félálarcot.8.
A sűrített levegő balesetveszélyes.Tilos a sűrített levegő áramot személyekre irányítani.9.
Rendszeresen ellenőrizze a exibilis sűrített levegő vezeték állapotát, előzze meg annak felsodródását.10.
Kerülje a túl hosszú exibilis sűrített levegő vezetékek használatát, mert az a földön fekve az Önre és más személyekre nézve veszélyforrássá11.
válhat.
A zajszint (a hangnyomás) a munkahelyen meghaladhatja a megengedett maximális, 85 dB(A) értéket. Ebben az esetben ajánlott a zaj elleni12.
védőeszközök használata.
A pneumatikus csiszológép használata során kerülje a keletkező anyagrészecskék, por belélegzését.13.
A csiszológépet tilos vágótárcsákkal, marófejekkel szerelten használni.14.
A befogott szerszám megengedett fordulatszáma legyen mindig nagyobb, mint a csiszológép által maximálisan elért fordulatszám.15.
A csiszológép befogópatronjába a csapos csiszolókövek minimális befogási mélysége 10 mm.16.
Egyes anyagok megmunkálása során a környezetre veszélyes, robbanóelegyet képző porok, gőzök keletkezhetnek.17.
A megengedett mértéket meghaladó, túlzott rezgések oka a szerszám nem megfelelő befogása vagy annak elhasználódása lehet.18.
Ne feledkezzen meg arról, hogy a csiszológép kikapcsolása után annak forgó elemei még egy ideig mozgásban vannak.19.
A hosszú ideig végzett munka, az esetlegesen fellépő, normálistól eltérő helyzetek a kéz károsodását, sérülését okozhatják. Ha az ujjak végein20.
vagy a tenyér más részein a bőr elfehéredését észleli, azonnal fejezze be a munkát a csiszológéppel és forduljon orvoshoz.
