PowerMax Snowthrower
Model No. 38622
Form No. 3353-603 Rev B
Setup Instructions
Important: Refer to your Operator’s Manual for safety,
maintenance, and warranty information.
Setup

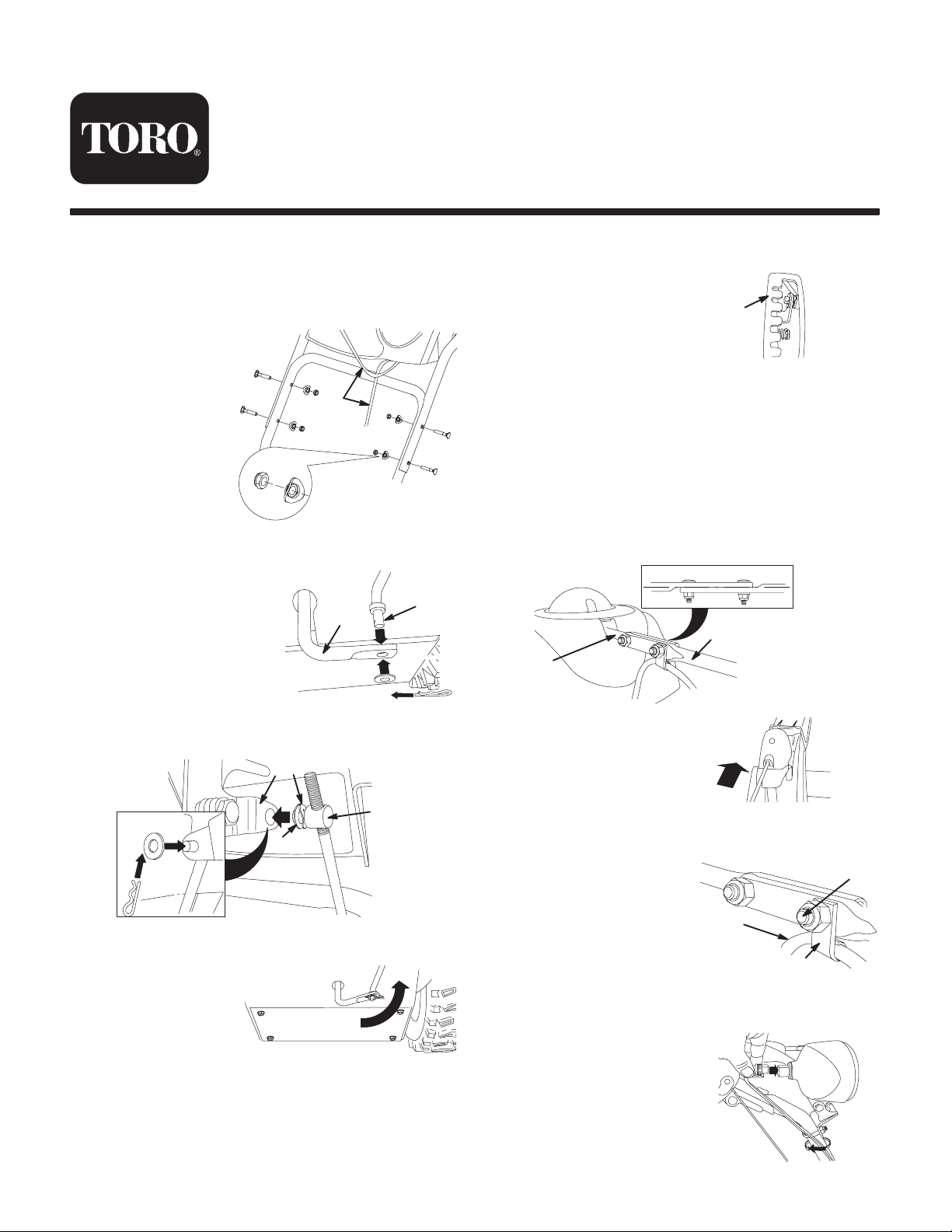

1. Position the upper handle over the lower handle.
Note: Do not remove
the rubber band until
you have installed the
handle.
Important: Route the
2 cables attached to the
Quick Stick (A) inside
the upper handle legs.
Do not pinch the cables
or the headlight wire. m-7698
A
2. Secure the upper handle (fasteners are shown above).
3. Remove the hairpin
cotter and washer from the
end of the speed control rod
(B) and insert the end into the
lower link arm (C).
4. Secure the rod end with
the washer and hairpin cotter.
m-6899
CB
5. Remove the hairpin cotter and the outer washer from the
trunnion (D) on the upper end of the speed control rod.
m-6898a
F
E
D
G
Note: Do not remove the wave washer (E) or the flat
washer (F).
6. Shift the speed
selector lever into
Position R2.
7. Rotate the lower
link arm up. m–6971
8. Lift up the speed control rod and insert the trunnion in the
hole in the speed selector lever (see G above) located under
the control panel.
Note: If the trunnion does not fit into the hole when you lift
up the speed control rod, rotate the trunnion up or down on
the speed control rod until it fits.
9. Secure the trunnion and upper end of the speed control
rod with the outer washer and a hairpin cotter.
Note: For easier
installation, look down
through the opening in the
speed selector (H).
m-6972
H
10. Unwrap the Quick Stick and rotate it so that it is upright
and in the center.
11. Hold the blue cap down and pull the lever fully back.
Note: The discharge chute and deflector should face
forward. If they do not, hold the blue cap down (but do not
move the Quick Stick), and rotate the discharge chute until
they do.
12. Align the flattened end of the long rod (I) with the flattened
end of the short rod (J) that extends from the control panel so
they nest together.
m-6969
I
J
m–6973
13. Insert the long rod
end into the back of the
chute gear cover until it
slides into the gear.
14. Align the holes in the nested ends of the rods and insert 2
bolts through the short rod from the left side (from the
operating position).
15. Insert the cable clip (K)
that supports the deflector
cable (L) on the forward bolt
(M), and secure the bolts with
the locknuts provided.
K
L
M
16. Hold the blue cap down and rotate the Quick Stick in a
circle to ensure that the chute and deflector work smoothly.
17. Insert the wire connector
on the loose end of the wire
straight into the back of the
headlight.
18. Secure a cable tie
around the wire and the
handle about an inch (2.5 cm)
below the U-bolt. m-7011

 2005 – The Toro Company
8111 Lyndale Ave., Bloomington, MN 55420, États-Unis Imprimé aux États-Unis
Tous droits réservés Enregistrez votre produit sur www.toro.com
Traduction de l’original (FR)
Déneigeuse PowerMax
Modèle Nº 38622
Form No. 3353-603 Rev B
Instructions d’installation
IMPORTANT : Reportez-vous à votre Manuel de l’utilisateur pour
toutes les informations concernant la sécurité, l’entretien et la garantie.
Préparation
1. Placez la partie supérieure du guidon sur la partie inférieure.
Remarque : Ne retirez pas
l’élastique avant d’avoir mis
le guidon en place.
IMPORTANT : Faites
passer les 2 câbles fixés au
Quick Stick (A) à l’intérieur
des bras de la partie
supérieure du guidon. Ne
pincez pas les câbles ni le fil
électrique du phare.
m-7698
A
2. Fixez la partie supérieure du guidon (les fixations sont illustrées
ci-dessus).
3. Retirez la goupille fendue et
la rondelle à l’extrémité de la tige
de commande de (B) et insérez
l’extrémité dans le bras de liaison
inférieur (C).
4. Fixez l’extrémité de la tige à
l’aide de la rondelle et de la
goupille fendue.
m-6899
CB
5. Retirez la goupille fendue et la rondelle extérieure du tourillon (D)
à l’extrémité supérieure de la tige de commande de vitesse.
m-6898a
F
E
D
G
Remarque : Ne retirez pas la rondelle ondulée (E) ni la rondelle
plate (F).
6. Placez le sélecteur de
vitesses à la position R2.
7. Tournez le bras de
liaison vers le haut.
m–6971
8. Soulevez la tige de commande de vitesse et insérez le tourillon
dans l’orifice du sélecteur de vitesses (voir G ci-dessus) situé sous le
panneau de commande.
Remarque : Si le tourillon ne rentre pas dans l’orifice lorsque vous
soulevez la tige de commande de vitesse, tournez-le en haut ou en
bas sur la tige jusqu’à ce qu’il y rentre.
9. Fixez le tourillon et l’extrémité supérieure de la tige de commande de
vitesse avec la rondelle extérieure et la goupille fendue.
Remarque : Pour faciliter
l’installation, regardez à
travers l’ouverture du
sélecteur de vitesses (H).
m-6972
H
10. Déballez le Quick Stick et tournez-le de sorte qu’il soit vertical et
centré.
11. Maintenez le déclencheur bleu enfoncé et tirez le levier
complètement en arrière.
Remarque : L’éjecteur et le déflecteur doivent être tournés vers
l’avant. Si tel n’est pas le cas, maintenez le déclencheur bleu
enfoncé (sans bouger le Quick Stick), et tournez l’éjecteur jusqu’à
ce qu’ils soient tournés vers l’avant.
12. Alignez l’extrémité plate de la longue tige (I) sur l’extrémité plate
de la tige courte (J) qui sort du panneau de commande, de façon à les
engager l’une dans l’autre.
m-6969
I
J
m-6973
13. Insérez l’extrémité de
la longue tige dans l’arrière
du couvercle du pignon de
l’éjecteur jusqu’à ce qu’elle
coulisse dans le pignon.
14. Alignez les trous dans les extrémités réunies des tiges et insérez
2 boulons dans la tige courte par le côté gauche (vu de la position
d’utilisation).
15. Insérez le serre-câble (K) qui
supporte le câble du déflecteur (L)
sur le boulon avant (M), et fixez
les boulons avec les
contre-écrous fournis.
K
L
M
16. Maintenez le déclencheur bleu enfoncé et faites effectuer un
cercle au Quick Stick pour vérifier que l’éjecteur et le déflecteur
fonctionnent correctement.
17. Insérez le connecteur à
l’extrémité libre du fil directement
à l’arriére du phare.
18. Attachez un serre–cåble
autour du cåble et du bras du
guidon, environ 2,5 cm (1 pouce)
en dessous de l’étrier fileté.
m-7011
