Toyama TWP40FSTX User manual
PLEASE READ THIS MANUAL CAREFULLY. IT CONTAINS INFORMATION FOR YOUR SAFETY.
POR FAVOR, LEA ATENTAMENTE ESTE MANUAL. CONTIENE INFORMACIÓN PARA SU SEGURIDAD.
POR FAVOR, LEIA ATENTAMENTE ESTE MANUAL. ELE CONTÉM INFORMAÇÕES PARA SUA SEGURANÇA.
OWNER’S MANUAL
GUÍA DEL PROPIETARIO • MANUAL DO PROPRIETÁRIO
GASOLINE ENGINE WATER PUMP 2T
MOTOBOMBA A GASOLINA 2T
MOTOBOMBA Á GASOLINA 2T
TWP40FSTX
INDEX / INDICE / SUMÁRIO
SAFETY SYMBOLS / SIMBOLOS DE SEGURIDAD / SIMBOLOS DE SEGURANÇA
05
WATER PUMP PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DE LA MOTOBOMBA /
LOCALIZAÇÃO DOS COMPONENTES DA MOTOBOMBA
08
CARES WHEN OPERATING YOUR WATER PUMP / CUIDADOS AL OPERAR SU MOTOBOMBA / CUI-
DADOS AO OPERAR SUA MOTOBOMBA - I
09
STARTING THE ENGINE WITH MANUAL STARTER / ENCENDIENDO EL MOTOR CON ARRANQUE
MANUAL / LIGANDO O MOTOR COM PARTIDA MANUAL- II
MAINTENANCE SCHEDULE / CRONOGRAMA DE MANTENIMIENTO / CRONOGRAMA DE MANU-
TENÇÃO
22
23
CARES WHEN OPERATING YOUR WATER PUMP / CUIDADOS AL OPERAR SU MOTOBOMBA / CUI-
DADOS AO OPERAR SUA MOTOBOMBA - II
10
INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO / INSPEÇÃO AN-
TES DO FUNCIONAMENTO
11
SPECIFICATIONS / ESPECIFICACIONES / ESPECIFICAÇÕES
06
INSTALLING THE SELF-PRIMING PUMP / INSTALANDO LA BOMBA AUTOCEBANTE / INSTALANDO
A MOTOBOMBA AUTO-ESCORVANTE - I
21
19
20
13
15
17
16
14
18
STARTING THE EQUIPMENT / ENCENDIENDO EL EQUIPO / LIGANDO O EQUIPAMENTO- I
STARTING THE EQUIPMENT / ENCENDIENDO EL EQUIPO / LIGANDO O EQUIPAMENTO- II
CLEANING THE SPARK PLUG / LIMPIANDO LA BUJÍA / LIMPANDO A VELA- I
CLEANING THE SPARK PLUG /LIMPIANDO LA BUJÍA / LIMPANDO A VELA- II
CHANGING THE SPARK PLUG / CAMBIANDO LA BUJÍA / TROCANDO A VELA - I
CHANGING THE SPARK PLUG / CAMBIANDO LA BUJÍA / TROCANDO A VELA - II
FUELING THE TANK / ABASTECENDO EL TANQUE DE COMBUSTIBLE / ABASTECENDO O TANQUE
DE COMBUSTÍVEL
FUEL MISTURE / MEZCLA DE COMBUSTIBLE / MISTURA DE COMBUSTÍVEL
24
25
26
AIR FILTER MAINTENANCE / MANTENIMIENTO DEL FILTRO DE AIRE / MANUTENÇÃO DO FILTRO
DE AR– I
28
31
AIR FILTER MAINTENANCE / MANTENIMIENTO DEL FILTRO DE AIRE / MANUTENÇÃO DO FILTRO
DE AR– II
27
32
CLEANING THE WATER PUMP / LIMPIEZA DE LA MOTOBOMBA / LIMPEZA DA MOTOBOMBA
29
CHANGING THE FUEL / CAMBIANDO EL COMBUSTIBLE / TROCANDO O FILTRO COMBUSTÍVEL - I
30
CHANGING THE FUEL / CAMBIANDO EL COMBUSTIBLE / TROCANDO O FILTRO COMBUSTÍVEL - II
STORAGE / ALMACENAMIENTO / ARMAZENAMENTO- I
STORAGE / ALMACENAMIENTO / ARMAZENAMENTO- II
STORAGE / ALMACENAMIENTO / ARMAZENAMENTO- III
TRANSPORT / TRANSPORTE / TRANSPORTE
04
Gracias por comprar este Producto TOYAMA.
Este manual cubre la operación y el mantenimiento de este producto.La información y las especifi caciones
incluidas en esta publicación son efec vas para la fecha de aprobación de impresión.
Ninguna parte de esta publicación puede ser reproducida sin autorización.Este manual debe ser conside-
rado parte permanente del producto y debe mantenerse con el producto en caso de ser revendido.Algunos
detalles podrán cambiar dependiendo del modelo.
Conserve este manual a la mano para que usted se pueda referir a él em cualquier momento.
En caso de presentarse algún problema, o si usted enen alguna pregunta sobre el producto, contacte a
su distribuidor TOYAMA.
Obrigado por adquirir um Produto TOYAMA.
Este manual contém informações para operação e manutenção do seu produto. As informações e especi-
acordo com cada modelo de equipamento.
zado TOYAMA.
PREFÁCIO
PROLOGO
Thank you for purchasing TOYAMA product.
TOYAMA dealer.
PREFACE
SAFETY SYMBOLS / SIMBOLOS DE SEGURIDAD / SÍMBOLOS DE SEGURANÇA
Los siguientes símbolos enen el obje vo de recordarle las precauciones de seguridad que
deben respetarse.
READ MANUAL
LEA EL MANUAL
LEIA O MANUAL
WEAR EAR PROTECTORS
UTILICE PROTECCIÓN AURICULAR
USAR PROTEÇÃO DE OUVIDO
RESPIRATORY PROTECTION
UTILICE PROTECCIÓN RESPIRATORIA
USAR PROTEÇÃO RESPIRATÓRIA
WEAR SAFETY GLOVES
UTILICE GUANTES DE SEGURIDAD
USAR LUVAS DE SEGURANÇA
WEAR PROTECTIVE FOOTWEAR
UTILICE CALÇADOS PROTECTORES
USAR CALÇADOS DE PROTEÇÃO
UTILICE PROTECCIÓN PARA LOS OJOS,
OÍDOS Y CABEZA
DOS E CABEÇA
WARNING
AVISO
AVISO
WARNING ELECTRICITY
RIESGO ELÉCTRICO
RISCO ELÉTRICO
TIPOVER HAZARD
RIESGO DE DEZLIZAMIENTO
RISCO DE TOMBAMENTO
BURN HAZARD
RIESGO DE QUEMADURA
RISCO DE QUEIMADURA
HEAT/HOT SURFACE
SUPERFICIE CALIENTE
SUPERFÍCIE QUENTE
HIGH TEMPERATURE
ALTA TEMPERATURA
ALTA TEMPERATURA
FLAMMABLE MATERIAL
MATERIAL INFLAMABLE
MATERIAL INFLAMÁVEL
RISK OF SLIPPING
RIESGO DE DESLIZAR
RISCO DE ESCORREGAR
TOXIC AIR
AIRE COM CONTAMINATES
AR COM CONTAMINANTES
KICKBACK
CONTRAGOLPE
REBOTE
ROTATING PARTS
PARTES MOBILES
PARTES MÓVEIS
RISK OF INJURY
RIESGO DE LESION
RISCO DE LESÃO
05

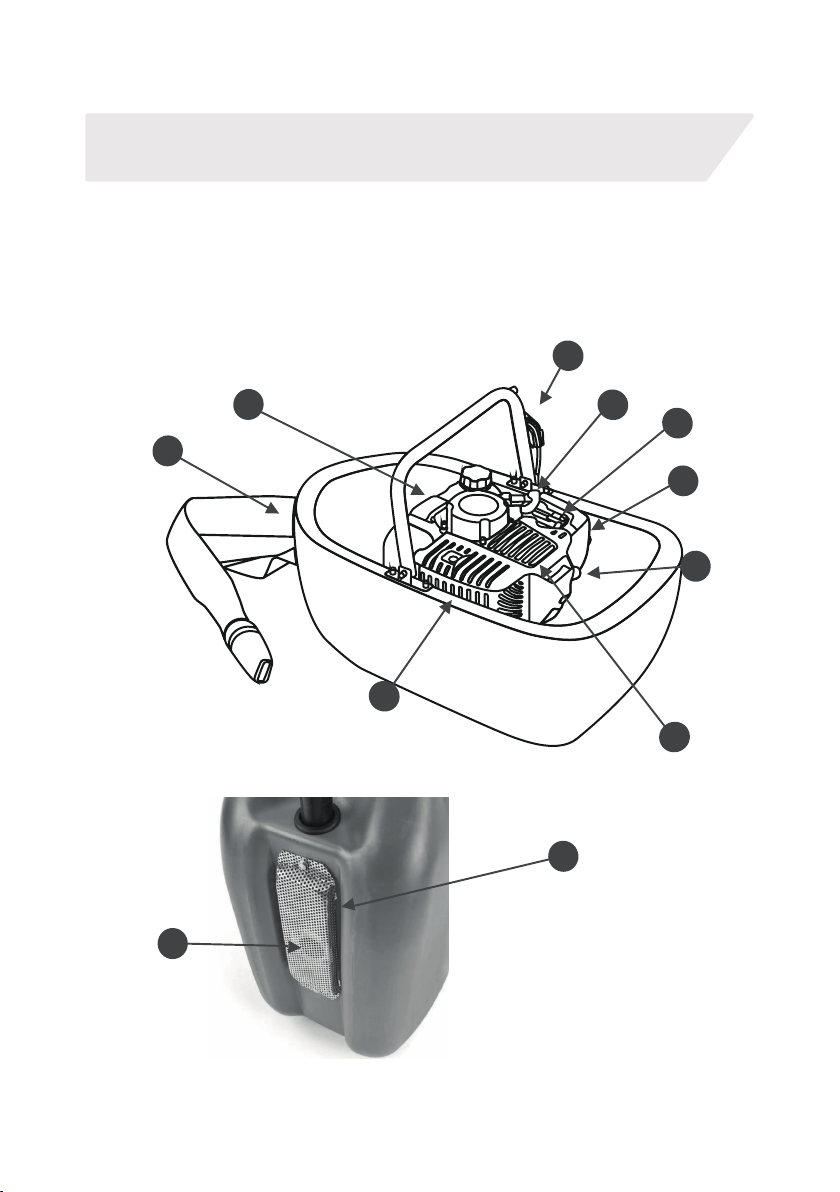

WATER PUMP PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DE LA MO-
TOBOMBA / LOCALIZAÇÃO DOS COMPONENTES DA MOTOBOMBA
06
01
02
03
04
05
07
12
10
08
09
11

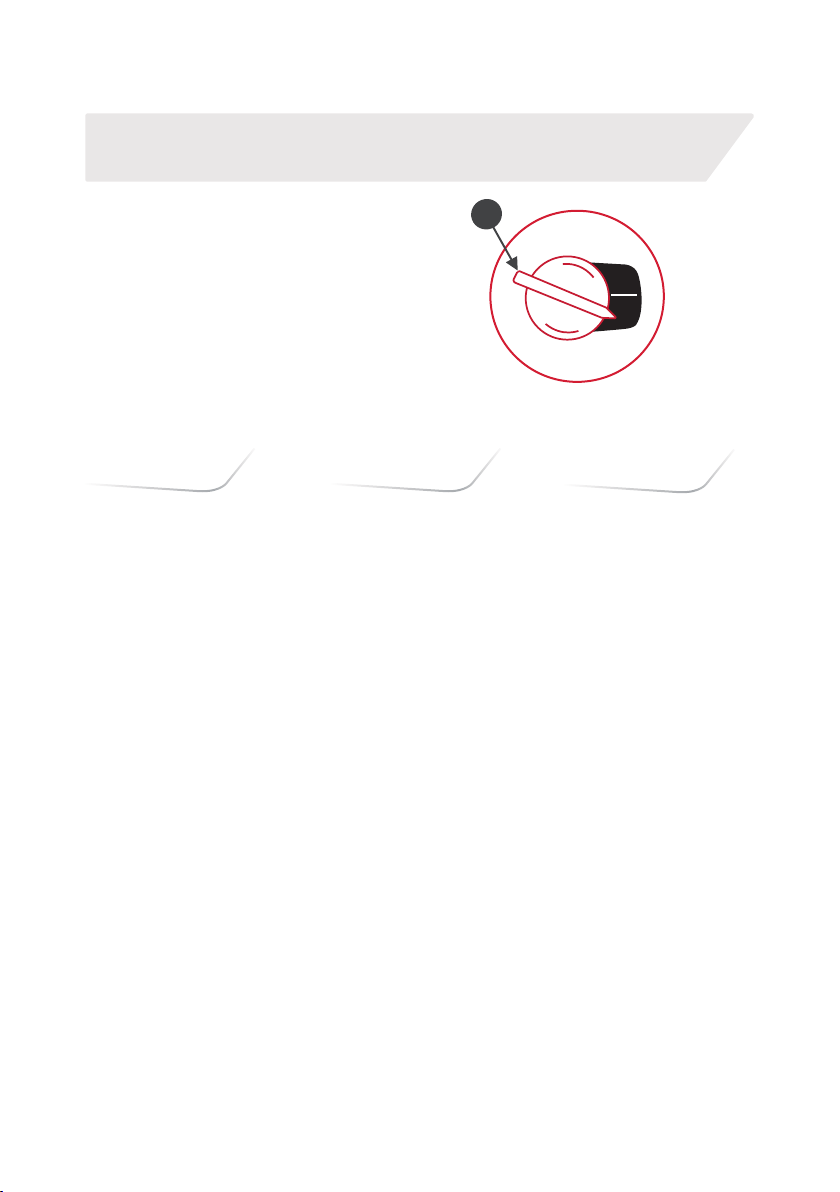

WATER PUMP PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DE LA MO-
TOBOMBA / LOCALIZAÇÃO DOS COMPONENTES DA MOTOBOMBA
ENGLISH ESPAÑOL PORTUGUÊS
01.
02.
03.
04.
05.
06.
07.
08.
09.
10.
11.
12.
STARTING HANDLE
FUEL TANK
AIR FILTER
MUFFLER
SPARK PLUG
ON / OFF SWITCH
CHOKE LEVER
ACCELERATOR
SUCTION NOZZLE (INLET) OF
WATER
WATER OUTLET NOZZLE
DRAIN FILTER
CYLINDER COOLING FINS
MANIJA DE ARRANQUE;
TANQUE DE COMBUSTIBLE
FILTRO DE AIRE
MOFLE
BUJÍA
BOTON ENCIENDE/APAGA
PALANCA DEL AHOGADOR
ACELERADOR
SUCCIÓN (ENTRADA) DE AGUA
DESCARGA (SALIDA) DE AGUA
FILTRO
ALETAS DE REFRIGERACIÓN DEL
CILINDRO
01.
02.
03.
04.
05.
06.
07.
08.
09.
10.
11.
12.
01.
02.
03.
04.
05.
06.
07.
08.
09.
10.
11.
12.
MANÍPULO DE PARTIDA
TANQUE DE COMBUSTÍVEL
FILTRO DE AR
ESCAPAMENTO
VELA DE IGNIÇÃO
INTERRUPTOR LIGA/DESLIGA
ALAVANCA DO AFOGADOR
ACELERADOR
BOCAL DE SUCÇÃO (ENTRADA) DE
ÁGUA
BOCAL DE (RECALQUE) SAÍDA DE
ÁGUA
FILTRO DE RALO
ALETAS DE REFRIGERAÇÃO DO CI-
LINDRO
07
ON
OFF
06
08
SPECIFICATIONS / ESPECIFICACIONES / ESPECIFICAÇÕES
MODEL / MODELO / MODELO
TYPE / TIPO /TIPO:
CYLINDER.
MOTOBOMBA GASOLINA, 2 TEMPOS , REFRIGERADO A AR,
MONOCILINDRICO.
MONOCILINDRICO.
DISPLACEMENT / CILINDRADA / CILINDRADA:
MAXIMUM ROTATION / ROTACIÓN MÁXIMA /
ROTAÇÃO MÁXIMA: 7500 rpm
FUEL TANK CAPACITY / CAPACIDAD DEL TANQUE
DE COMBUSTIBLE /CAPACIDADE DO TANQUE DE
COMBUSTÍVEL:
FUEL MIXTURE + TWO-STROKE OIL / COMBUSTI-
BLE + ACEITE 2 TIEMPOS / COMBUSTÍVEL + ÓLEO
STARTING SYSTEM / SISTEMA DE ARRANQUE /
SISTEMA DE PARTIDA:
SPARK PLUG / BUJIA / VELA:
DIMENSIONS PACKAGING / DIMENSIONES EM-
BALAJE / DIMENSÕES EMBALAGEM:
MAX LIFT / ALTURA MÁXIMA / ALTURA MÁXIMA:
NET WEIGH / PESO NETO / PESO LÍQUIDO:
GROSS WEIGHT / PESO BRUTO / PESO BRUTO:
DISCHARGE DIAMETER / DIAMETRO DE DESCAR-
GA /DIÂMETRO DE RECALQUE:
TWP40FSTX
MAX FLOW / CAUDAL MAXIMO / VAZÃO MÁXI-
MA:
PUMP TYPE / TIPO DE MOTOBOMBA / TIPO DE
MOTOBOMBA:
MAXIMUM POWER / POTENCIA MÁXIMA /PO-
TÊNCIA MÁXIMA:
SELF PRIMING / AUTOCEBANTE / AUTO ESCORVANTE
18 m
SEMI-SINTÉTICO)
RECOIL START / ARRANQUE MANUAL / MANUAL RETRÁTIL
1 ½”
15 m³/h
CARES WHEN OPERATING YOUR WATER PUMP / CUIDADOS AL OPERAR SU MOTO-
BOMBA / CUIDADOS AO OPERAR SUA MOTOBOMBA - I
1
READ THE MANUAL CAREFULLY;
LEA EL MANUAL CON ATENCIÓN;
LEIA O MANUAL COM ATENÇÃO;
NUNCA UTILICE ESTE EQUIPO CUANDO ESTÉ CANSADO, SOMNOLIENTO, SOBRE EL EFECTO
DE ALCOHOL, DROGAS U OTRAS SUSTANCIAS;
DO NOT OPERATE THE EQUIPMENT INDOORS. THE GASES EMITTED FROM THE EXHAUST
CONTAIN CARBON MONOXIDE THAT CAN BE HARMFUL TO HEALTH;STRONG WINDS;
NO OPERE EL EQUIPO EN LUGARES CERRADOS. LOS GASES EMITIDOS POR EL ESCAPE CON-
TIENEN MONÓXIDO DE CARBONO QUE PUEDEN PERJUDICAR LA SALUD;
NÃO OPERE O EQUIPAMENTO EM LOCAIS FECHADOS. OS GASES EMITIDOS PELO ESCAPE
CONTÊM MONÓXIDO DE CARBONO QUE PODEM PREJUDICAR A SAÚDE;
NUNCA UTILICE EL PRODUCTO EN AMBIENTES MOJADOS, SOBRE LLUVIA, NIEVE, TORMEN-
TAS, ETC;
TADES ETC;
5
ANIMALS ARE AT A SAFE DISTANCE AT LEAST 15 METERS AWAY FROM THE EQUIPMENT;
CUANDO UTILICE EL PRODUCTO, ANTES DE CONECTAR EL EQUIPO, ASEGÚRESE DE QUE
LOS NIÑOS, LAS PERSONAS NO AUTORIZADAS O LOS ANIMALES ESTÉN A UNA DISTANCIA
SEGURA DE AL MENOS 15 METROS;
NEVER ALLOW CHILDREN OR USERS WHO ARE UNABLE TO UNDERSTAND THE INSTRUC-
TIONS GIVEN IN THIS MANUAL TO USE THE ENGINE;
NUNCA PERMITA QUE NIÑOS O USUARIOS INCAPACES DE COMPRENDER LAS INSTRUCCIO-
NES DADAS EN ESTE MANUAL UTILICEN EL MOTOR;
NUNCA PERMITA QUE CRIANÇAS OU USUÁRIOS INCAPAZES DE COMPREENDER AS INSTRU-
ÇÕES DADAS NESTE MANUAL UTILIZEM O MOTOR;
2
WARNING / ATENCION / ATENÇÃO
6
3
15m
09
4
CARES WHEN OPERATING YOUR WATER PUMP / CUIDADOS AL OPERAR SU MOTO-
BOMBA / CUIDADOS AO OPERAR SUA MOTOBOMBA - II
7
BE SURE TO KEEP THIS MANUAL ACCESSIBLE SO THAT YOU CAN CONSULT ANY DOUBTS;
ASEGÚRESE DE MANTENER ESTE MANUAL DE FORMA ACCESIBLE, PARA QUE PUEDA SER
CONSULTADO CUANDO EXISTAN DUDAS;
SULTAR EM EVENTUAIS DÚVIDAS;
FERRING OWNERSHIP OF THIS PRODUCT;
ASEGÚRESE SIEMPRE DE INCLUIR ESTE MANUAL CUANDO VENDA, PRESTE, O TRANSFIERA
LA PROPIEDAD DE ESTE PRODUCTO;
TRANSFERIR A PROPRIEDADE DESTE PRODUTO;
NEVER REMOVE THE DECALS THAT COME WITH THE PRODUCT;
NUNCA RETIRE LAS CALCOMANÍAS QUE ACOMPAÑAN EL PRODUCTO;
NUNCA REMOVA OS DECALQUES QUE ACOMPANHAM O PRODUTO;
NEVER REMODEL OR MODIFY THE PRODUCT. THESE ACTIONS RESULT IN LOSS OF
WARRANTY;
NO REMUEVE NI MODIFIQUE EL PRODUCTO. ESTAS ACCIONES ACARREAN LA PÉRDIDA DE
LA GARANTÍA;
NUNCA REMODELE OU FAÇA ADAPTAÇÕES NO PRODUTO. ESTAS AÇÕES ACARRETAM NA
PERDA DA GARANTIA;
11
MOTORES NUEVOS O CON MANTENIMIENTO RECIENTE, EN PRIMER USO, DEBEN OPERAR
SIN CARGA Y EN BAJA VELOCIDAD EN LAS PRIMERAS 2 HORAS;
WARNING / ATENCION / ATENÇÃO
13
YS USE THE RECOMMENDED PROTECTIVE EQUIPMENT;
NUNCA UTILICE VESTIMENTAS ANCHAS, PANTALONES CORTOS, BERMUDAS, ZAPATOS
ABIERTOS, PELO SUELTO, ETC. UTILICE SIEMPRE LOS EQUIPOS DE PROTECCIÓN RECOMEN-
DADOS;
8
10
9
ALWAYS HAVE CONTAINERS SUITABLE FOR MIXTURE OF OIL + FUEL;
TENGA SIEMPRE RECIPIENTES ADECUADOS PARA LA MEZCLA DEL ACEITE + COMBUSTIBLE;
TENHA SEMPRE RECIPIENTES ADEQUADOS PARA ABASTECIMENTO DA MISTURA DO ÓLEO
+ COMBUSTÍVEL;
OIL
FUEL
12
INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO /
INSPEÇÃO ANTES DO FUNCIONAMENTO
CHECK AROUND AND UNDER THE MACHINE FOR LEAKS;
REVISE ALREDEDOR Y DEBAJO DE LA MÁQUINA SI EXISTEN FUGAS;
VERIFIQUE AO REDOR E EMBAIXO DA MÁQUINA SE EXISTEM VAZAMENTOS;
CHECK FOR DIRT OR DEBRIS AROUND THE MUFFLER AND STARTER CABLE;
VERIFIQUE SI EXISTEN SUCIEDADES O RESIDUOS ALREDEDOR DEL MOFLE Y DEL
CABLE DE ARRANQUE;
VERIFIQUE SE EXISTEM SUJEIRAS OU RESÍDUOS AO REDOR DO SILENCIOSO E DO
CABO DE PARTIDA;
2
3
4
CHECK THE CLEANING OF THE AIR FILTER;
VERIFIQUE LA LIMPIEZA DEL FILTRO DE AIRE;
VERIFIQUE A LIMPEZA DO FILTRO DE AR;
ALWAYS SUPPLY THE QUANTITY NEEDED TO DO THE JOB;
ABASTEZCA SIEMPRE LA CANTIDAD NECESARIA PARA REALIZAR EL TRABAJO;
ABASTEÇA SEMPRE A QUANTIDADE NECESSÁRIA PARA REALIZAR O TRABALHO;
1
INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO /
INSPEÇÃO ANTES DO FUNCIONAMENTO
CHECK FOR SIGNS OF MALFUNCTION;
VERIFIQUE SI EXISTEN SEÑALES DE DAÑOS;
VERIFIQUE SE EXISTEM SINAIS DE AVARIAS;
VERIFY TIGHTNESS OF NUTS AND BOLTS;
VERIFIQUE EL APRIETO DE LAS TUERCAS Y TORNILLOS;
VERIFIQUE O APERTO DE PORCAS E PARAFUSOS;
CHECK THE CORRECT FIT OF COVERS AND OTHER COMPONENTS;
VERIFIQUE EL ENCAJE CORRECTO DE CARCAZAS Y TAPAS;
VERIFIQUE O ENCAIXE CORRETO DE CARCAÇAS E TAMPAS;
CHECK THE CONDITION OF THE EQUIPMENT POWERED BY THE ENGINE.
VERIFIQUE LAS CONDICIONES DO EQUIPAMIENTO ALIMENTO POR EL MOTOR;
VERIFIQUE AS CONDIÇÕES DO EQUIPAMENTO ALIMENTADO PELO MOTOR;
5
6
8
7
A MANUTENÇÃO PREVENTIVA GARANTE O PERFEITO FUNCIONAMENTO E MAIOR VIDA ÚTIL DO
MOTOR.
WARNING / ATENCION / ATENÇÃO
PREVENTIVE MAINTENANCE ENSURES PERFECT OPERATION AND LONGER LIFE TO THE ENGINE.
EL MANTENIMIENTO PREVENTIVO GARANTIZA EL PERFECTO FUNCIONAMIENTO Y MAYOR VIDA
ÚTIL DEL MOTOR.
PLACE THE EQUIPMENT ON THE WATHER;
COLOQUE EL EQUIPO EN EL AGUA;
COLOQUE O EQUIPAMENTO SOBRE A ÁGUA;
CLEAN THE INLET FILTER;
LIMPIAR EL FILTRO DE ENTRADA;
LIMPE O FILTRO DA ENTRADA;
INSTALLING THE SELF- PRIMING PUMP / INSTALANDO LA BOMBA AUTOCEBANTE /
INSTALANDO A MOTOBOMBA AUTO-ESCORVANTE - I
2
1
DO NOT EXPOSE YOUR WATER PUMP TO THE ACTION OF TIME / KEEP ENOUGH ROOM FOR VENTI-
LATION AND EASY ACCESS FOR MAINTENANCE / NEVER REDUCE SUCTION PIPE GAUGE OR PUMP
SET-UP / PREFERABLY USE CURVES INSTEAD OF ELBOWS / ATTACH THREADED FITTINGS TO TUBING
TO FACILITATE MAINTENANCE OF EQUIPMENT / SEAL ALL FITTINGS WITH APPROPRIATE SEAL / HOSE
NOT INCLUDED.
NO EXPONGA SU MOTOBOMBA A LA ACCIÓN DEL TIEMPO / MANTENGA SUFICIENTE ESPACIO PARA
LA VENTILACIÓN Y FÁCIL ACCESO PARA EL MANTENIMIENTO / NUNCA REDUZCA EL CALIBRE DE LA
TUBERÍA DE SUCCIÓN O RECALQUE DE LA BOMBA / USE PREFERENTEMENTE CURVAS EN LUGAR DE
CODOS / ACOPLE UNIONES ROSCADAS EN LAS TUBERÍAS PARA FACILITAR EL MANTENIMIENTO DEL
EQUIPO / HACER EL SELLADO DE TODAS LAS CONEXIONES CON OBTURACIÓN APROPIADA / MANGUE-
RA NO INCLUIDAS.
NÃO EXPONHA SUA MOTOBOMBA A AÇÃO DO TEMPO / MANTENHA ESPAÇO SUFICIENTE PARA A VEN-
TILAÇÃO E FÁCIL ACESSO PARA MANUTENÇÃO / NUNCA REDUZA A BITOLA DA TUBULAÇÃO DE SUCÇÃO
OU RECALQUE DA BOMBA / USE PREFERENCIALMENTE CURVAS NO LUGAR DE COTOVELOS / ACOPLE
UNIÕES ROSQUEADAS NAS TUBULAÇÕES PARA FACILITAR A MANUTENÇÃO DO EQUIPAMENTO / FAÇA
A VEDAÇÃO DE TODAS AS CONEXÕES COM VEDANTE APROPRIADO / MANGUEIRAS NÃO INCLUSAS.
WARNING / ATENCION / ATENÇÃO
CONNECT THE ADAPTER TO THE PUMP AND THE HOSE TO THE CONNECTOR;
CONECTAR EL ADAPTADOR A LA BOMBA Y LA MANGUERA AL CONECTOR;
CONECTE O ADAPTADOR NA BOMBA E A MANGUEIRA NO CONECTOR;
3
NEVER MIX GASOLINE AND OIL DIRECTLY IN THE ENGINE FUEL TANK / FUEL AND ITS VAPORS ARE EX-
IS FORBIDDEN/ USE ONLY UNLEADED GASOLINE WITH OCTANE RATING OF 87 OR HIGHER.
NUNCA MEZCLE GASOLINA Y ACEITE DIRECTAMENTE EN EL TANQUE DE COMBUSTIBLE DEL MOTOR / EL
COMBUSTIBLE Y SUS VAPORES SON EXTREMADAMENTE INFLAMABLES Y EXPLOSIVOS / ESTÁ PROHIBIDO
EL USO DE COMBUSTIBLES USADOS, MEZCLADOS CON AGUA U OTRO LÍQUIDOS / UTILICE SÓLO GASOLINA
SIN PLOMO CON UNA TASA DE OCTANAJE DE 87 O SUPERIOR.
NUNCA MISTURE GASOLINA E ÓLEO DIRETAMENTE NO TANQUE DE COMBUSTÍVEL DO MOTOR / O COM-
BUSTÍVEL E SEUS VAPORES SÃO EXTREMAMENTE INFLAMÁVEIS E EXPLOSIVOS / O USO DE COMBUSTÍVEIS
CHUMBO COM TAXA DE OCTANAGEM DE 87 OU SUPERIOR.

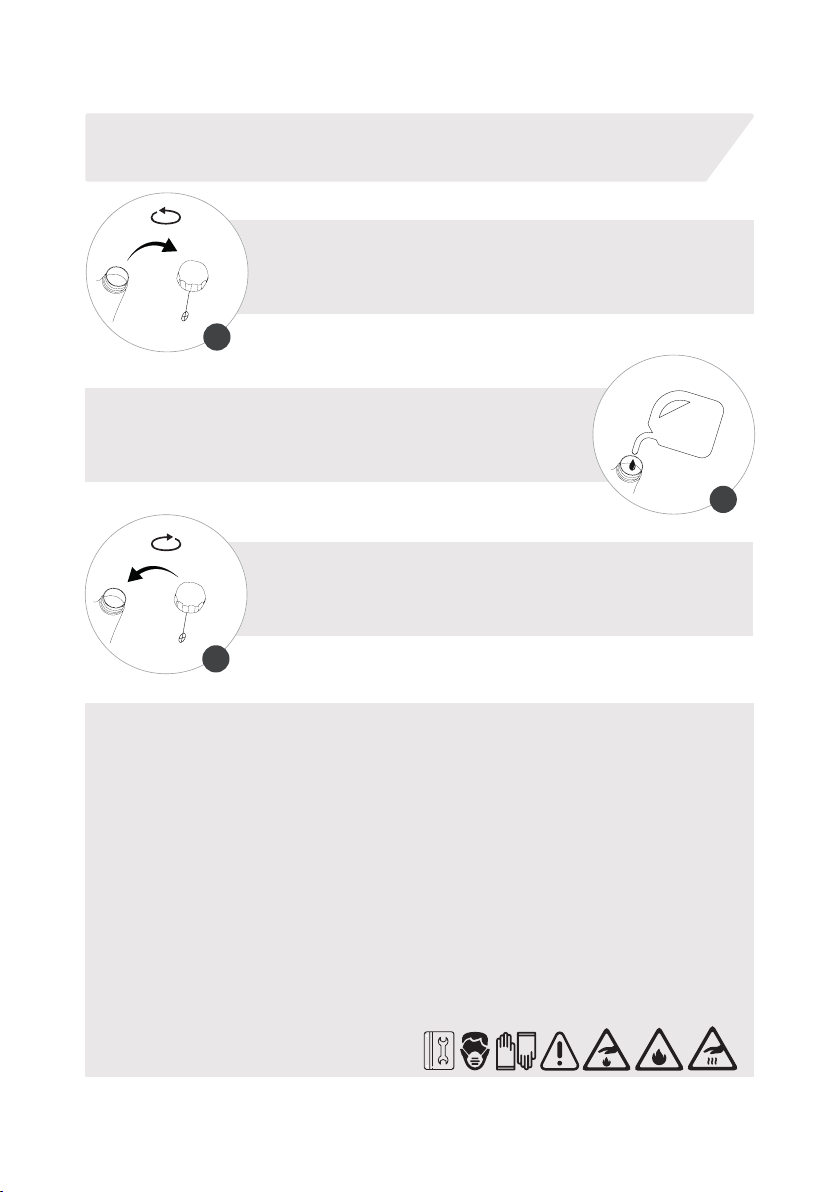

FUEL MISTURE / MEZCLA DE COMBUSTIBLE / MISTURA DE COMBUSTÍVEL
WARNING / ATENCION / ATENÇÃO
THE JOB;
AL PREPARAR LA MEZCLA DE COMBUSTIBLE, MEZCLE SOLO LA CANTIDAD NECE-
SARIA PARA EL TRABAJO;
TIDADE NECESSÁRIA PARA O TRABALHO;
2
REALICE LA MEZCLA CORRECTA DE ACEITE 2T + COMBUSTIBLE;
1
DETERIORATE AND AFFECT THE PERFORMANCE OF THE MACHINE;
EL COMBUSTIBLE NO DEBE ALMACENARSE DURANTE LARGOS PERÍODOS DE
TIEMPO, EL COMBUSTIBLE SE DETERIORARÁ Y AFECTARÁ EL RENDIMIENTO DE
LA MÁQUINA;
O COMBUSTÍVEL NÃO DEVE SER ARMAZENADO POR LONGOS PERÍODOS DE TEM-
3
NO MEZCLE EL COMBUSTIBLE “VIEJO” CON EL “NUEVO”, UTILÍCELOS POR SEPA-
RADO;
NEVER FILL THE FUEL TANK COMPLETELY;
NUNCA LLENE EL TANQUE DE COMBUSTIBLE;
NUNCA ENCHER O TANQUE DE COMBUSTÍVEL COMPLETAMENTE;
4
5
SEMI-SINTÉTICO)
FUELING THE TANK / ABASTECENDO EL TANQUE DE COMBUSTIBLE / ABASTECENDO O TANQUE DE COM-
BUSTÍVEL
WARNING / ATENCION / ATENÇÃO
ANTES DE ABASTECER LA MÁQUINA, AGITAR BIEN EL RECIPIENTE CON LA MEZCLA DE COMBUSTIBLE / AL TRA-
BAJAR CON GASOLINA, EVITAR CONTACTO DIRECTO CON LA PIEL Y LA INHALACIÓN DE LOS VAPORES / EVITE
REABASTECER CERCA DE LUGARES COM CHISPAS,LLAMAS,PIEZAS CALIENTES U OTRAS FUENTES DE CALOR. BUS-
QUE SIEMPRE UN ÁREA BIEN VENTILADA / NO LLENE EL TANQUE CON EL EQUIPO EN FUNCIONAMENTO, ESPERE
A QUE EL MOTOR SE ENFRIE / ABASTEZCA CON EL MOTOR NIVELADO,UTILIZANDO UN EMBUDO, EN CASO DE
DERRAME ACCIDENTAL, LIMPIE TODAS LAS SUPERFICIES / NUNCA LLENAR EL TANQUE DE COMBUSTIBLE HASTA
LA CIMA.
REMOVE THE TANK CAP;
REMUEVA LA TAPA DEL TANQUE;
RETIRE A TAMPA DO TANQUE;
FILL WITH FUEL (MIXTURE) AND DO NOT EXCEED THE MAXIMUM LEVEL;
COMPLETE CON COMBUSTIBLE (MEZCLA), EVITANDO EXCEDER EL NIVEL MÁXI-
MO;
VEL MÁXIMO;
ATTACH THE TANK CAP AND TIGHTEN SECURELY;
ENCAJE LA TAPA Y APRIETE FIRMEMENTE;
ENCAIXE A TAMPA E APERTE FIRMEMENTE;
1
3
2
STARTING THE EQUIPMENT / ENCENDIENDO EL EQUIPO / LIGANDO O EQUIPAMEN-
TO - I
WARNING / ATENCION / ATENÇÃO
NEVER START THE ENGINE WITHOUT IT BEING ATTACHED TO THE EQUIPMENT TO BE USED / RAPID
RETRACTION OF STARTER CORD (KICKBACK) WILL PULL HAND AND ARM TOWARD ENGINE FASTER
THAN YOU CAN LET GO.
NUNCA CONECTE EL MOTOR SIN EL MISMO ACOPLAMIENTO AL EQUIPO A UTILIZAR / LA RETRACCIÓN
RÁPIDA DE LA MANIJA DE ARRANQUE MOVIMENTARA EL BRAZO EN DIRECCIÓN AL MOTOR, PODIEN-
DO RESULTAR EN HUESOS QUEBRADOS, FRACTURAS Y CONTUSIONES.
NUNCA LIGUE O MOTOR SEM O MESMO ESTAR ACOPLADO AO EQUIPAMENTO A SER UTILIZADO / A
PLACE THE EQUIPMENT ON THE WATHER;
COLOQUE EL EQUIPO EN EL AGUA;
COLOQUE O EQUIPAMENTO SOBRE A ÁGUA;
1
TURN THE SWITCH TO THE START POSITION;
COLOQUE EL INTERRUPTOR EN LA POSICIÓN ENCENDER;
POSICIONE O INTERRUPTOR NA POSIÇÃO LIGA;
2
PRESS THE PRIMER (AT LEAST 5 TIMES) TO INJECT FUEL;
PRESIONE EL PRIMER (MÍNIMO 5 VECES) PARA INYECTAR COMBUSTIBLE;
PRESSIONE O PRIMER (NO MÍNIMO 5 VEZES) PARA INJETAR COMBUSTÍVEL;
3
5X
ON
OFF
STARTING THE EQUIPMENT / ENCENDIENDO EL EQUIPO / LIGANDO O EQUIPAMEN-
TO - II
HOLD THE STARTER HANDLE AND PULL LIGHTLY UNTIL RESISTANCE IS FELT AND
THEN PULL FIRMLY;
SUJETE LA PALANCA DE ARRANQUE Y TIRE LEVEMENTE HASTA QUE SE SIENTE
RESISTENCIA Y LUEGO TIRE CON FIRMEZA;
SEGURE O MANÍPULO DE PARTIDA E PUXE LEVEMENTE ATÉ SENTIR RESISTÊNCIA
E ENTÃO PUXE FIRMEMENTE;
SLOWLY RETURN THE STARTER HANDLE TO ITS PLACE OF ORIGIN;
VUELVA LENTAMENTE EL MANGO DE SALIDA A SU LUGAR DE ORIGEN;
RETORNE LENTAMENTE O MANÍPULO DE PARTIDA AO SEU LOCAL DE ORIGEM;
6
5
WARNING / ATENCION / ATENÇÃO
NEVER START THE ENGINE WITHOUT IT BEING ATTACHED TO THE EQUIPMENT TO BE USED / RAPID
RETRACTION OF STARTER CORD (KICKBACK) WILL PULL HAND AND ARM TOWARD ENGINE FASTER
THAN YOU CAN LET GO.
NUNCA CONECTE EL MOTOR SIN EL MISMO ACOPLAMIENTO AL EQUIPO A UTILIZAR / LA RETRACCIÓN
RÁPIDA DE LA MANIJA DE ARRANQUE MOVIMENTARA EL BRAZO EN DIRECCIÓN AL MOTOR, PODIEN-
DO RESULTAR EN HUESOS QUEBRADOS, FRACTURAS Y CONTUSIONES.
NUNCA LIGUE O MOTOR SEM O MESMO ESTAR ACOPLADO AO EQUIPAMENTO A SER UTILIZADO / A
MOVE THE CHOKE LEVER TO THE OPEN POSITION;
MUEVA LA PALANCA DEL AHOGADOR EN POSICIÓN ABIERTA;
MOVA A ALAVANCA DO AFOGADOR PARA POSIÇÃO ABERTO;
4
MOVE THE CHOKE LEVER TO THE CLOSED POSITION;
MUEVA LA PALANCA DEL AHOGA A LA POSICIÓN CERRADA;
MOVA A ALAVANCA DO AFOGADOR PARA POSIÇÃO FECHADO;
7
;
DEJE QUE EL MOTOR SE CALIENTA DE 2 A 3 MINUTOS E INICIE EL TRABAJO;
8
THE EXHAUST WILL REMAIN HOT FOR A FEW MINUTES EVEN AFTER TURNING OFF THE ENGINE.
EL MOFLE PERMANECERÁ CALIENTE POR ALGUNOS MINUTOS INCLUSO DESPUES DE APAGAR EL MOTOR.
O ESCAPAMENTO PERMANECERÁ QUENTE POR ALGUNS MINUTOS MESMO APÓS DESLIGAR O MOTOR.
MANTENGA EL MOTOR EN MARCHA LENTA ENTRE 2-3 MINUTOS;

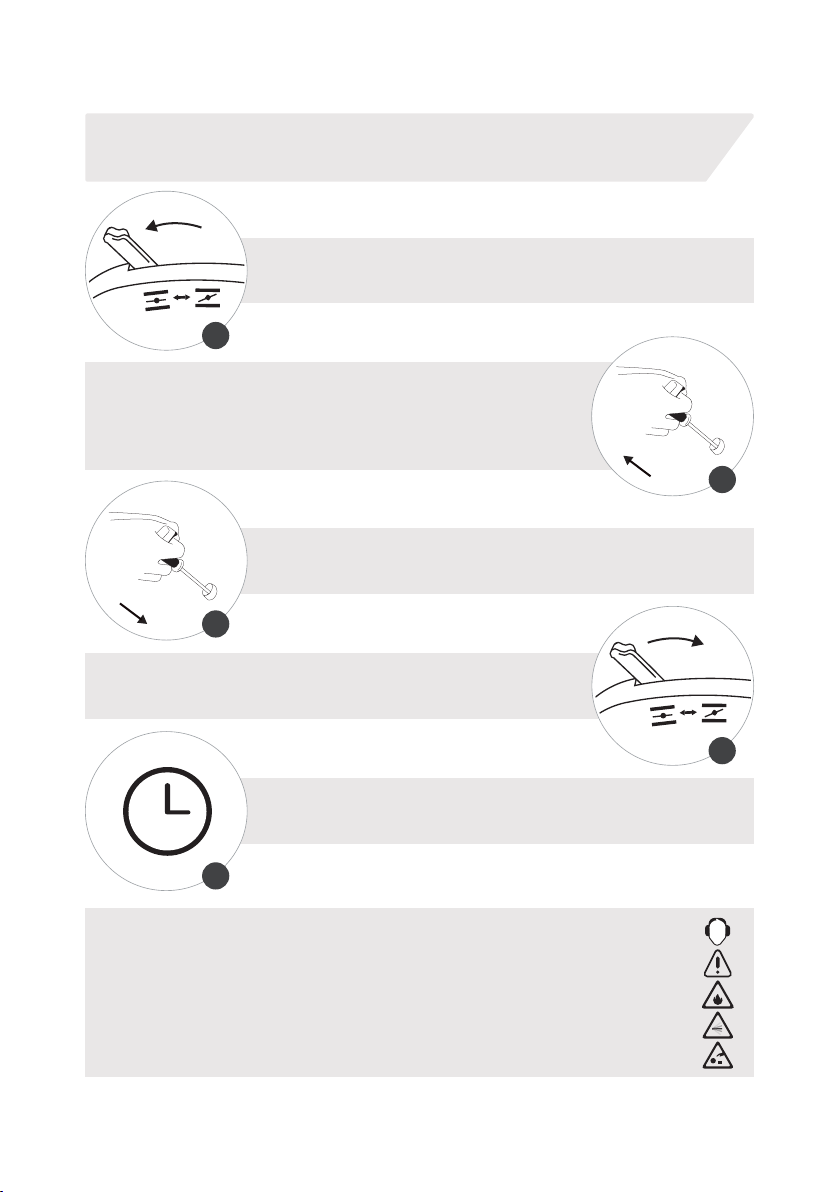

1
MOVE THE CONTROL LEVER TO THE OFF POSITION;
MUEVA LA PALANCA DE CONTROL DE VELOCIDAD PARA LA POSICIÓN OFF;
POSICIONE O INTERRUPTOR NA POSIÇÃO OFF;
WARNING / ATENCION / ATENÇÃO
STOPPING THE ENGINE MANUAL / APAGANDO EL MOTOR COM ARRANQUE MANU-
AL / DESLIGANDO O MOTOR COM PARTIDA MANUAL
2
ON
OFF
MAINTENANCE SCHEDULE / CRONOGRAMA DE MANTENIMIENTO / CRONOGRA-
MA DE MANUTENÇÃO
EVERY DAY OR EACH 4 HOURS DIARIAMENTE OU CADA 4 HO-
RAS
• CHECK TIGHTNESS OF NUTS AND
BOLTS;
• CLEAN AIR FILTER;
• CHECK FUEL HOSES;
• CLEAN THE CYLINDER COOLING
FIN;
•VERIFICAR APERTO DE PORCAS E
PARAFUSOS;
• LIMPAR FILTRO DE AR;
• VERIFICAR MANGUEIRAS DE
COMBUSTÍVEL;
• LIMPAR AS ALETAS DE REFRIGE-
RAÇÃO DO CILINDRO;
DIARIAMENTE O CADA 4 HO-
RAS
• COMPROBAR APRIETE DE
TUERCAS Y TORNILLOS;
• LIMPIAR EL FILTRO DE AIRE;
• COMPROBAR LAS MANGUERAS
DE COMBUSTIBLE;
• LIMPIAR LAS ALETAS DE REFRI-
GERACIÓN DEL CILINDRO;
• CLEAN THE SPARK PLUG;
• CLEAN THE FUEL TANK;
• CHECK THE FUEL FILTER;
• CLEAN THE MUFFLER PRO-
TECTOR;
CADA 30 HORAS O 1 MÊS
• LIMPIAR LA BUJÍA;
• LIMPIAR EL TANQUE DE COM-
BUSTIBLE;
• COMPROBAR EL FILTRO DE
COMBUSTIBLE;
• LIMPIAR EL PROTECTOR DEL
ESCAPE;
• LIMPAR A VELA DE IGNIÇÃO;
• LIMPAR O TANQUE DE COMBUS-
TÍVEL;
• VERIFICAR O FILTRO DE COM-
BUSTÍVEL;
• LIMPAR O PROTETOR DO ESCA-
PAMENTO;
MONTHS
• CLEAN CARBURETOR *;
CADA 300 HORAS O 12 MESES
• LIMPIAR EL CARBURADOR*;
SES
• LIMPAR O CARBURADOR*;
*THESE SERVICES MUST BE DONE AT AUTHORIZED TOYAMA TECHNICAL ASSISTANCE
*ESTOS SERVICIOS DEBEN SER REALIZADOS EN UNA ASISTENCIA TÉCNICA TOYAMA AUTORIZADA.
*ESTES SERVIÇOS DEVEM SER REALIZADOS NAS ASSISTÊNCIAS TÉCNICAS AUTORIZADAS TOYAMA
• CHECK FUEL FILTER (REPLACE IF
NECESSARY);
• CLEAN THE EXHAUST PRO-
TECTOR;
• CHECK AND REPLACE (IF NE-
CESSARY) THE STARTING CORD;*
EACH 100 HOURS OR 6 MONTHS CADA 100 HORAS O 6 MESES
• REVISAR EL FILTRO DE COMBUS-
TIBLE (CAMBIAR SI ES NECESARIO);
• LIMPIAR EL PROTECTOR DEL
ESCAPE;
• COMPROBAR E INTERCAMBIAR
(SI ES NECESARIO) EL CORDÓN DE
SALIDA;*
• VERIFICAR O FILTRO DE COMBUS-
TÍVEL (TROCAR SE NECESSÁRIO);
• LIMPAR O PROTETOR DO ESCA-
PAMENTO;
• VERIFICAR E TROCAR (SE NECES-
SÁRIO) O CORDÃO DE PARTIDA;*
Other Toyama Water Pump manuals
Popular Water Pump manuals by other brands
Graco
Graco Hydra-Cat A Series instructions
Tecnogas
Tecnogas Nuvola Operation manual
Regulus
Regulus CSE OTS ZV W Installation and operation manual
GORMAN-RUPP PUMPS
GORMAN-RUPP PUMPS 02K3-B Installation, operation, and maintenance manual with parts list
Ecolab
Ecolab 00002 operating instructions
Pentair
Pentair VERSAILLES 160/8 instruction manual
Lincoln industrial
Lincoln industrial A Series manual
Pentair
Pentair EASYBOOST PRESSOMAT instruction manual
Bell and Gossett
Bell and Gossett Series 100 instruction manual
Pentair
Pentair HYDROMATIC H3H Installation and service manual
Trevoli
Trevoli TDA35 owner's manual
Grundfos
Grundfos UPM3 Auto L 70 Assembly instructions
Tsurumi Pump
Tsurumi Pump KTV series Operation manual
webtrol
webtrol EZ Series Maintenance & Repair Manual
Oase
Oase Aquarius Universal 21000 operating instructions
Fristam Pumps
Fristam Pumps FKL Series Original instructions
Becker
Becker VT 4.2 operating instructions
Grundfos
Grundfos Fire NKF Series Installation and operating instructions
