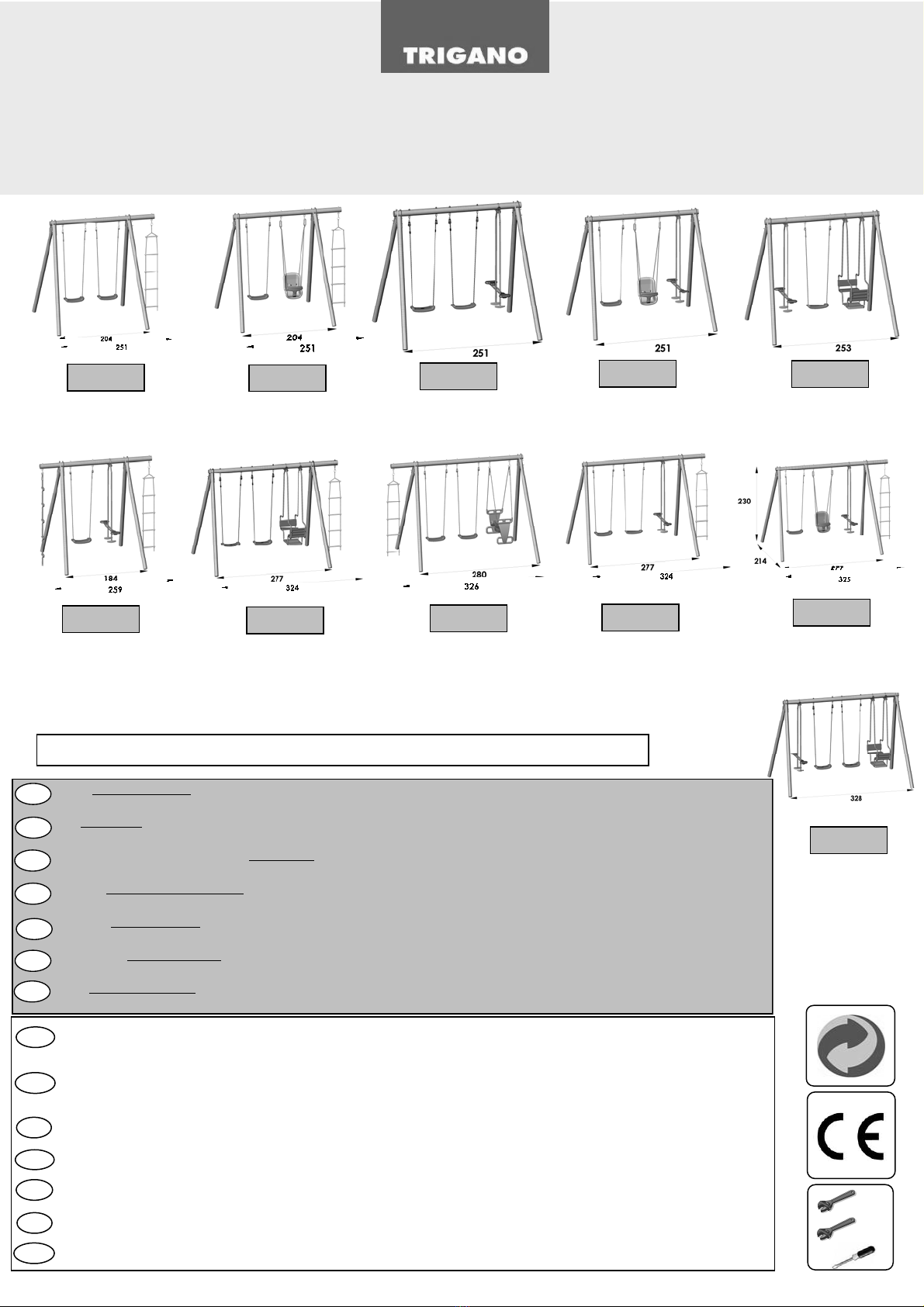

Trigano TOPWOOD Series Installation guide

N° 123 824 - 1
TO301
TO502 TO503
NOTICE DE MONTAGE
Assembling instructions
Montage Answeisungen
Montaje instructie
Noticia de montagen
Istruzioni per il montaggio
Instructiones de montaje TOPWOOD
Gamme TOPWOOD sans plate forme - H 2,30m
TO504 TO506
TRIGANO JARDIN
Usine du Boulay
41170 – Cormenon, France
www.triganojardin.com
Attention ! – Warning – Achtung – Attenzione – Atencion - Atençao
A LIRE IMPERATIVEMENT AVANT DE COMMENCER LE MONTAGE DE VOTRE PRODUIT - SCELLEMENT BETON IMPERATIF
Réservé à un usage familial en extérieur.
────────────
IT IS ESSENTIAL TO READ THE MANUAL BEFORE STARTING TO ASSEMBLY YOUR PRODUCT - MUST BE FIXED IN CONCRETE
Only for domestic use, for outdoor.
────────────
VOR DER MONTAGE DES ARTIKELS UNBEDINGT DURCHLESEN - MUSS UNBEDINGT EINBETONIERT WERDEN
Ausschließlich für den Privatgebrauch im Frien.
────────────
LEES DIT VERPLICHT EN GRONDIG DOOR VOORDAT U UW TOESTEL GAAT MONTEREN - HET IS NOODZAKELIJK TE BEVESTIGEN
MET GRONDANKERS. Uitsluitend voor gebruik in de gezinskring buitens huis.
────────────
LEGGERE ATTENTAMENTE PRIMA DI INIZIARE IL MONTAGGIO DEL PRODOTTO - ESSERE FISSATO SALDAMENTE NEL CEMENTO
Sólo para uso doméstico en exteriores.
────────────
DE LECTURA IMPRESCINDIBLE ANTES DE EMPEZAR CON EL MONTAJE DEL PRODUCTO - EMPOTRAMIENTO IMPERATIVO
Utilizzo esclusivamente familiare, per esterni.
────────────
A LER IMPERATIVAMENTE ANTES DE COMECAR A MONTAGEM DO SEU PRODUTO - - O CHUMBAMENTO É IMPERATIVO
Exclusivamente para uso familiar no exterior.
GB
F
D
NL
I
SP
P
Veuillez garder impérativement la notice de montage qui vous sera utile pour l’entretien de votre produit. Aucune
modification ne doit être apportée sur le produit. Pour l’entretien du produit n’utiliser que des pièces d’origine.
────────────
It is imperative that you keep the assembling instructions, which be of use for product maintenance. Not to bring
modifications to the product, and any change must be made with parts of origine.
────────────
Bewahren Sie unbedingt die Montageanleitung auf, die Sie zur Wartung und Pflege Ihres Artikels brauchen.
────────────
Bewaar de gebruiksaanwijzing zorgvuldig, deze zal nuttig zijn voor het onderhoud van uw produkt.
────────────
Guarde imperativamente as intruções de montagem, que serão úteis para a manutenção do seu produto.
────────────
Conservare il manuale di montaggio per le ulteriori operazioni di manutenzione.
────────────
Conserve cuidadosamente las intrucciones de montage, ya que le servirán para el mantenimiento de su producto.
F
G
D
NL
P
I
SP
10
13
TO300 TO400 TO404 TO500
TO507
Réf.15345P6 Réf.15346P6 Réf.15455P6 Réf.15496P6 Réf.15457P6
Réf.15345P1 Réf.15455P1
Réf.15458P6 Réf.15555P6 Réf.15562P6 Réf.15556P6 Réf.15557P6
Réf.15556P1 Réf.15557P1
TO600
Réf.15673P6
1 Notice N°123 824 - 1 Rev A

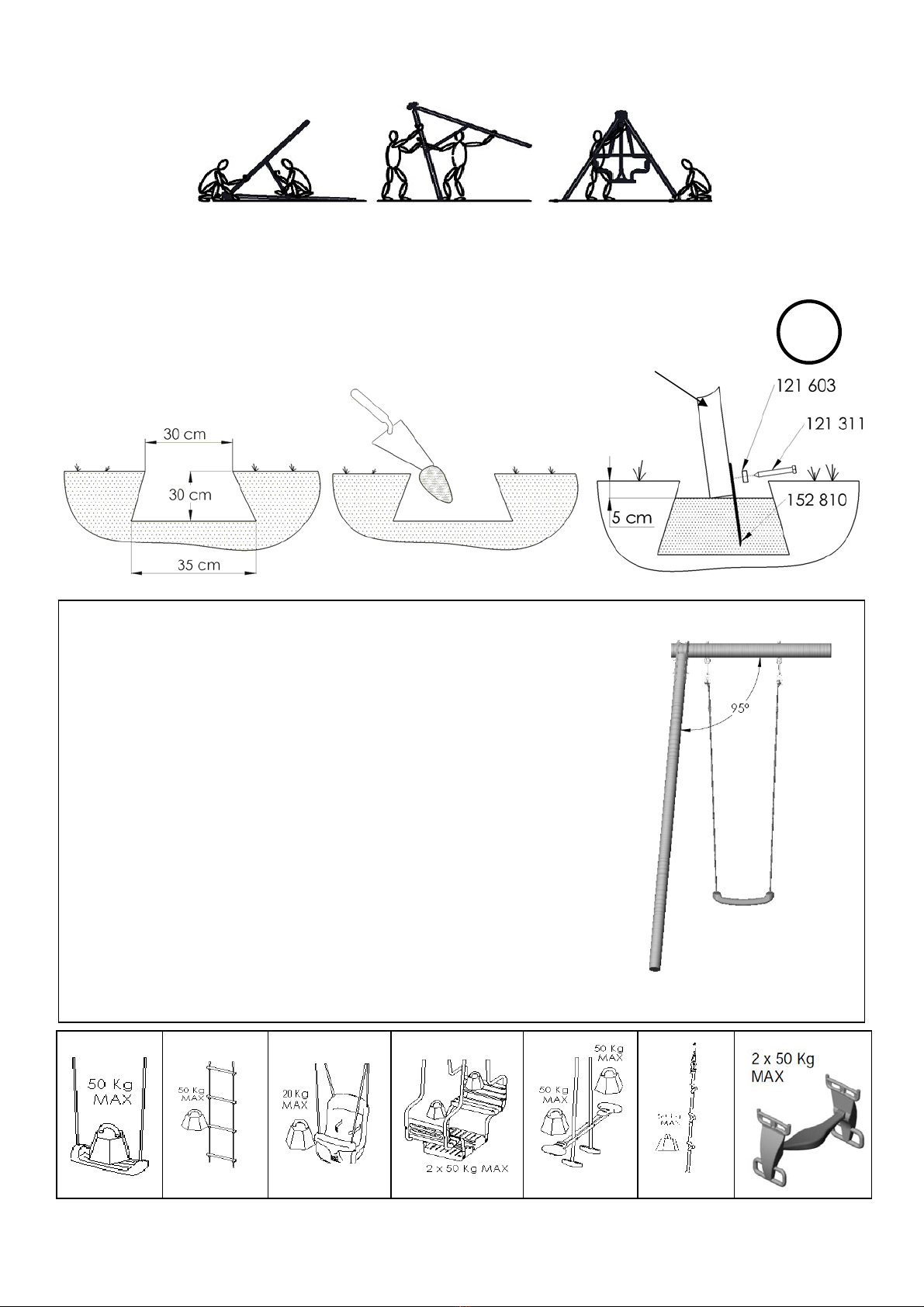

Zone de sécurité : 2,00 m.
- aucun objet en appui sur le produit
- Recouvrir le béton de 5 cm de terre meuble
─────────────────
Safety area : 2,00 m.
- No object around the product
- Cover the concrete dies with a 5cm layer of soil
─────────────────
Sicherheitsbereich: 2,00 m.
- Kein Gegenstände in der Nähe der Rutsche belassen
- 5cm Rasenüberdeck ung erforderlich im Leiterbereich und
im Auslaufbereich
─────────────────
Veiligheidszone : 2,00 m.
- Geen enkel voorwerp rondom het toestel
- Bedek de betonblokken met 5cm losse aarde
─────────────────
Zona di sicurezza : 2,00 m.
- Nessun oggetto intorno al prodatto
- Ricoprire i dadi in cemento di 5cm terra mobile
─────────────────
Area de seguridad : 2,00 m.
- Ningún objecto alrededor del producto
- Recubrir el hormigón con 5cm de tierra blanda
─────────────────
Zona de segurança : 2,00 m.
- Nenhum objecto em redor do producto
- Abranger o betão de 5cm de terra móvel.
UK
D
NL
I
SP
P
F

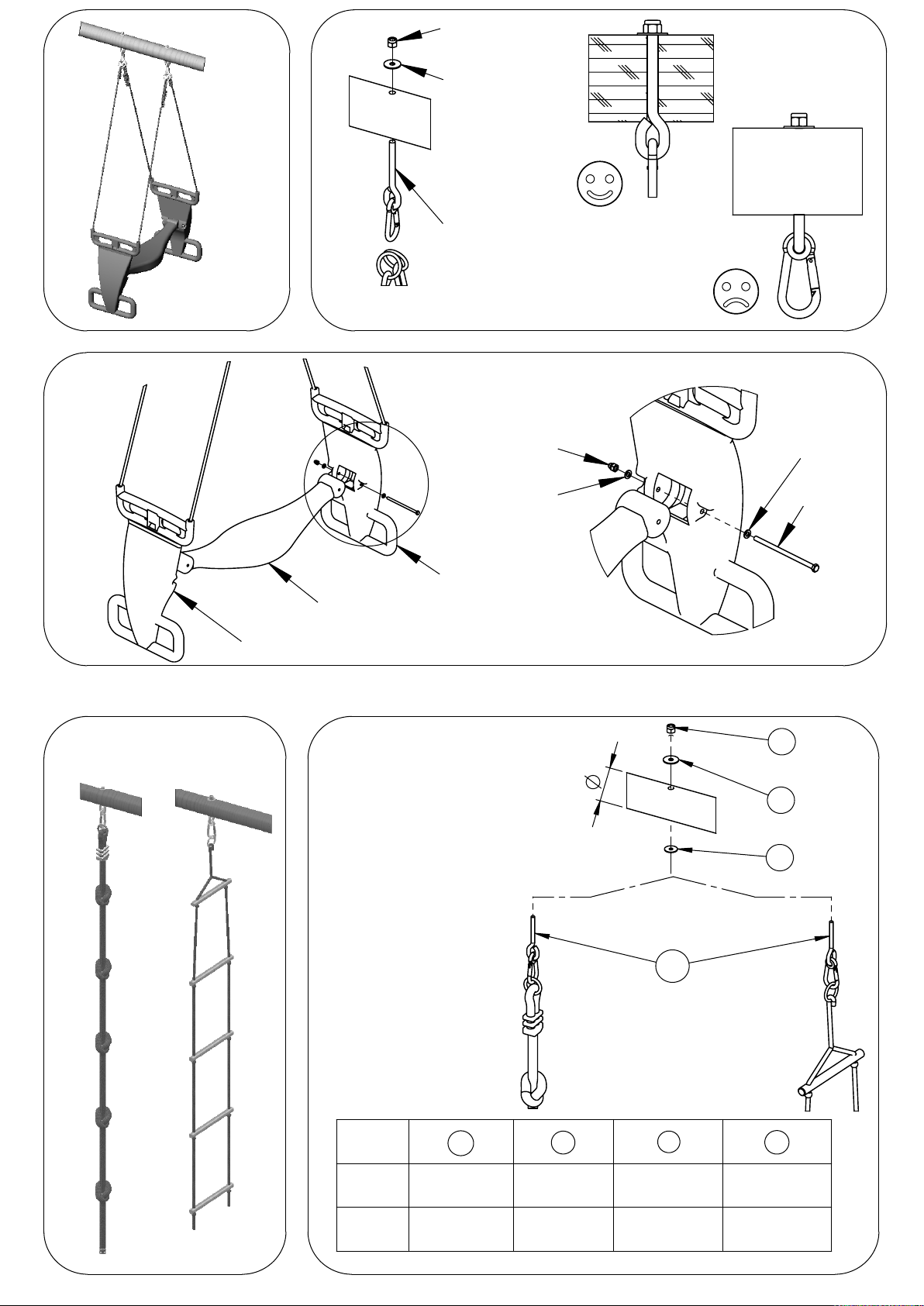

F - Votre balançoire est prévue pour être montée sur des portiques de hauteurs
différentes. Avant d'utiliser votre portique et régulièrement par la suite, contrôler que le
dessous du siège de balançoire est toujours compris entre 35 et 50cm par rapport au
sol. Si ce n'est pas le cas, procéder impérativement à ce réglage.
─────────────────
GB -Your swing is designed to be gone up on gantries of different sizes. Before using
your gantry and regularly there after, controlling that the lower part of the seat of swing
always lies between 35 and 50cm compared to the ground. If it is not the case, to
carry out this adjustment imperatively.
─────────────────
D - Ihre Schaukel ist vorgesehen, um auf Säulenhallen anderer Größen aufgerichtet
zu werden. Bevor Ihre Säulenhalle und regelmäßig später zu benutzen zu
kontrollieren, dass die Unterseite des Schaukelsitzes immer zwischen 35 und 50
gelegen wird cm hinsichtlich des Bodens. Wenn es nicht der Fall, diese Einstellung
dringend durchzuführen ist.
─────────────────
NL- Uw schommel is voorzien om op portalen van verschillende omvang gestegen te
zijn. Alvorens uw portaal te gebruiken en regelmatig vervolgens, controleren dat de
onderkant van de zetel van schommel altijd tussen 35 en 50cm ten opzichte van de
bodem wordt omvat. Als het niet het geval, verplicht tot dit regelen overgaan is.
─────────────────
I - La vostra altalena è prevista per essere montata su cavalletti di dimensioni
diverse. Prima di utilizzare il vostro cavalletto e regolarmente successivamente,
controllare che il sotto della sede d'altalena è sempre compreso tra 35 e 50cm rispetto
al suolo. Se non è il caso, procedere imperativamente a questa messa a punto.
─────────────────
SP - Su columpio está previsto subirse sobre pórticos de tamaños diferentes. Antes
de utilizar su pórtico y regularmente más tarde, controlar que la parte inferior de la
sede de columpio siempre se incluye entre 35 y 50cm con relación al suelo. Si no es
el caso, proceder imperativamente a este ajuste.
─────────────────
P - O vosso baloiço está previsto para ser montado sobre pórtico de dimensões
diferentes. Antes de utilizar o vosso pórtico e regularmente seguidamente, controlar
que o abaixo da sede de baloiço sempre é compreendido entre 35 e 50 cm em
relação ao solo. Se não é o caso, proceder imperativamente à este ajustamento.
2 Notice N°123 824 - 1 Rev A

FR - Pour mesurer les écartements entre les pieds avant de faire vos plots de scellement, tirer
modérément les pieds vers l'extérieur du portique pour être sur d'obtenir l'angle de 95°
minimum (comme figure ci-contre).
─────────────────
GB - Pull the feet a little bit away from the frame to ensure the angle is at least 95° (see figure
below) before measuring the distance between the feet and making your mounting blocks.
─────────────────
DE - Um den Abstand zwischen den Füßen zur Bestimmung der Verankerungspunkte zu
bemessen, die Füße des Gerüsts leicht nach außen ziehen, um sicherzugehen, dass der
Winkel mindestens 95° beträgt (siehe Abbildung oben).
─────────────────
NL - Voor u de afstandblokjes vastmaakt, moet de afstand ertussen gemeten worden. Trek
zachtjes de poten naar de buitenzijde van de speelconstructie zodat u een minimale hoek van
95° hebt (zie figuur hierboven).
─────────────────
ES - Para medir las separaciones entre los pies antes de realizar sus juntas de sellado, tire
moderadamente de los pies hacia afuera del pórtico para asegurarse de que tiene un ángulo
de 95° como mínimo (como figura más arriba).
─────────────────
IT - Per misurare lo scarto tra i piedi prima di procedere al fissaggio definitivo, tirare con
moderazione i piedi verso l'esterno della struttura per essere sicuri di avere un angolo di
minimo 95° (come mostrato dalla figura qui sopra).
─────────────────
PO - Para medir as distâncias entre os pés antes de fazer os blocos de fixação, puxar
moderadamente os pés para o exterior do pórtico para ter a certeza de ter um ângulo de 95°
mínimo (como figura acima).
-Scellement béton impératif
-Must be fixed in concrete
-Muss unbedingt einbetoniert werden
-Het is noodzakelijk te bevestigen met grondankers
-O chumbamento é imperativo
-Essere fissato saldamente nel cemento
-Empotramiento imperativo X4
125 198
3 Notice N°123 824 - 1 Rev A

Nous vous précisons que le bois est un produit naturel qui réagit aux variations de température et d'humidité. Des fissures et des fentes peuvent apparaître.
C'est tout à fait normal et cela n'affecte en rien la solidité, la durée de vie ou la garantie de ce produit.
────────────────────────────────────────────────
Please be aware, wood is a natural product that re-acts to temperature and humidity variations. Splits and cracks will occur. This is completely normal and
does not affect the integrity of your product or your warranty.
────────────────────────────────────────────────
Wir erinnern Ihnen, dass das Holz natürlich ist. Es kann sein, dass einige Ritze wegen Feuchtigkeitsveranderungen erscheinen. Das ist ganz normal und
das verschlechtert überhaupt nicht die Festigkeit, Lebensdauer oder die Garantie dieses Produckts.
────────────────────────────────────────────────
Wij wijzen er op dat hout een natuurlijk product is dat reageert op temperatuur-en vochtigheidsverschillen. Er kunnen scheurtjes en gleuven optreden. Dit is
normaal en doet niets af aan de degelijkheid, de levensduur of
de garantie van dit product.
────────────────────────────────────────────────
Indicamos-ihe que a madeira é um produto natural que reage às variações de temperatura e de humidade. Rachas e fendas podem aparecer. É normal e
isso não afecta em nada a solidez, a duração de vida ou a garantia deste produto.
────────────────────────────────────────────────
Precisiamo che il legno è un prodotto naturale che reagisce alle variazioni di temperatura e diumidità. Possono apparire delle fessure e delle crepe. Ciò è
del tutto normale e non ha alcun effetto sulla solidità, la durata di vita o la
garanzia di questo prodotto.
────────────────────────────────────────────────
Le recordamos que la madera es un producto natural que reacciona a las variaciones de temperatura y humedad. Pueden aparecer fisuras o grietas. Es
normal y no afecta en absoluto a la solidez, la vida útil o la garantía del producto.
F
UK
D
NL
I
SP
P
15345P6 – 15345P1
15346P6
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
5 – 12
90 mn
9 mois
(siège bébé)
12 ans
90 mn
15455P6 – 15455P1 AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD 5 – 12
90 mn
4 Notice N°123 824 - 1 Rev A

15496P6 AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
90 mn
9 mois
(siège bébé)
12 ans
15457P6
15458P6
15555P6
15562P6
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
5 – 12
120 mn
5 – 12
120 mn
5 – 12
120 mn
5 – 12
120 mn
5 – 12
120 mn
5 – 12
120 mn
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
5 Notice N°123 824 - 1 Rev A

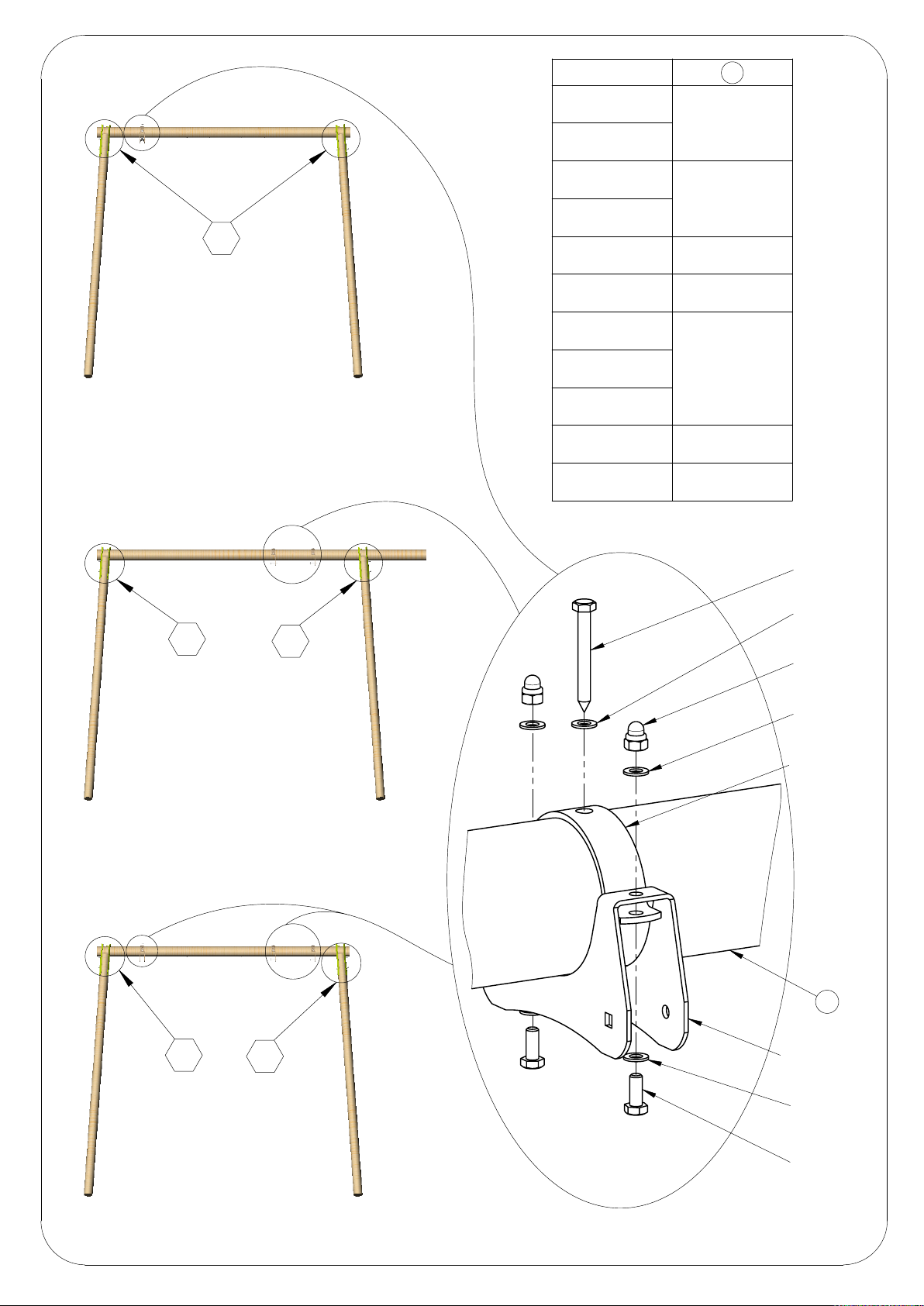

F – Procéder à l’assemblage des pièces avec la visserie, sans serrer. Une fois assemblé entièrement, serrer définitivement toutes les vis. Ensuite, sceller impérativement votre portique.
Pour un portique 6 pieds, l’angle formé par la poutre et les 4 pieds formant la plate-forme doit être de 90°. Par contre l’angle formé par la poutre et les 2 pieds restants doit être au moins de
95° vers l’extérieur. Le non respect de ces consignes risque d’endommager votre produit et annulera la garantie.
─────────────────
GB – Use the screws to assemble the pieces but without tightening them. Once entirely assembled tighten all the screws definitively. It is then essential to firmly anchor your frame. For
frames with 6 legs the angle between the beam and the 4 legs forming the platform should be 90°. However, the outer angle between the beam ans the 2 remaining legs should be.
─────────────────
DE – Die Einzeteilte mit Hilfe der Sch rauben zusammenbauen, dabei die Schrauben erst nur lose anziehen. Sobald alles zusammengabaut wurde, alle Schrauben festziehen. Anschlieβend
muss das Gerüst unbeding fest verankert warden. Bei einem Gerüst mit 6 Füβen muss derWinkel zwischen dem Balken und den 4 Füβen, die die Plattform bilden, 90° betragen. Allerding
muss der Auβenwinkel zwischen dem Balken und den beiden verbleibenden Füβen mindestens 95° betragen . Wenn diese Vorschriften nicht beachtet warden, besteht das Risiko, dass der
Artikel beschädigt wird und die Garantie erlischt
─────────────────
NL – Ga verder mt het samenstellen, stuk per stuk, door gebruik te maken van de schroeven, zonder deze aan te draaien. Wanneer alles gemonteerd is, kunt u de schroeven complete
aandraaien. Maak hierna uw speelconstructie heel steig hast. Bij een speelconstructie met 6 poten, moet de hoek gevormd door de balk en de 4 poten die het platvorm ondersteunen, 90° zijn.
Bovendien moet de hoek gevormd door de balk en de resterende 2 poten , 95° zijn naar nuiten to.
─────────────────
ES – Proceda a ensamblar las piezas con tornillos y pernos, sin ajustar. Una vez que haya realizado el ensamblado complete, ajuste definitivamente todos los tornillos. A continuación, es
obligatorio que selle el portico. Para un pórtico 6 pies, el ángulo entre la viga y los 4 pies que forman la plataforma debe ser de 90°. En cambio, el ángulo formado por la viga y los 2 pies
restantes debe ser, como minimo, de 95° hacia el exterior.
─────────────────
IT – Procedere all’assemblaggio dei pezzi con viti e bulloni, senza stringere. Una volta completato l’assemblaggio, stringere definitivamente tutte le viti. In seguito, sigillare obbligatoriamente
la struttura. Per una struttura a 6 piedi, l’angolo formato dalla trave e dai 4 piedi della piattaforma deve essere di 90° . L’angolo formato dalla trave e dai 2 rimanenti piedi deve invece essere di
almeno 95° verso l’esterno.
─────────────────
PO – Procederà montagem das peças com os parafusos, sem apertar. Um avez montado completamente apertar definitivamente todo os parafusos. Em seguida, fixar imperativamente o
seu pórtico . Para o pórtico 6 pés, o ângulo formado pela trave e os 4 pés que forman a plataforma deve ser de 90° . Por outro lado, o ângulo formado pela trave e os 2 pés restantes deve ser
de pelo menos 95° para exterior.
15556P6 – 15556P1
15557P6 – 15557P1
15673P6
5 – 12
120 mn
5 – 12
180 mn
120 mn
9 mois
(siège bébé)
12 ans
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
Pour plus d’informations, vous pouvez vous rendre sur notre site internet WWW.TRIGANOJARDIN.COM
A compter du 01/12/2011, simplifiez-vous la vie en vous inscrivant sur notre site internet
afin de valider votre carte de garantie
6 Notice N°123 824 - 1 Rev A

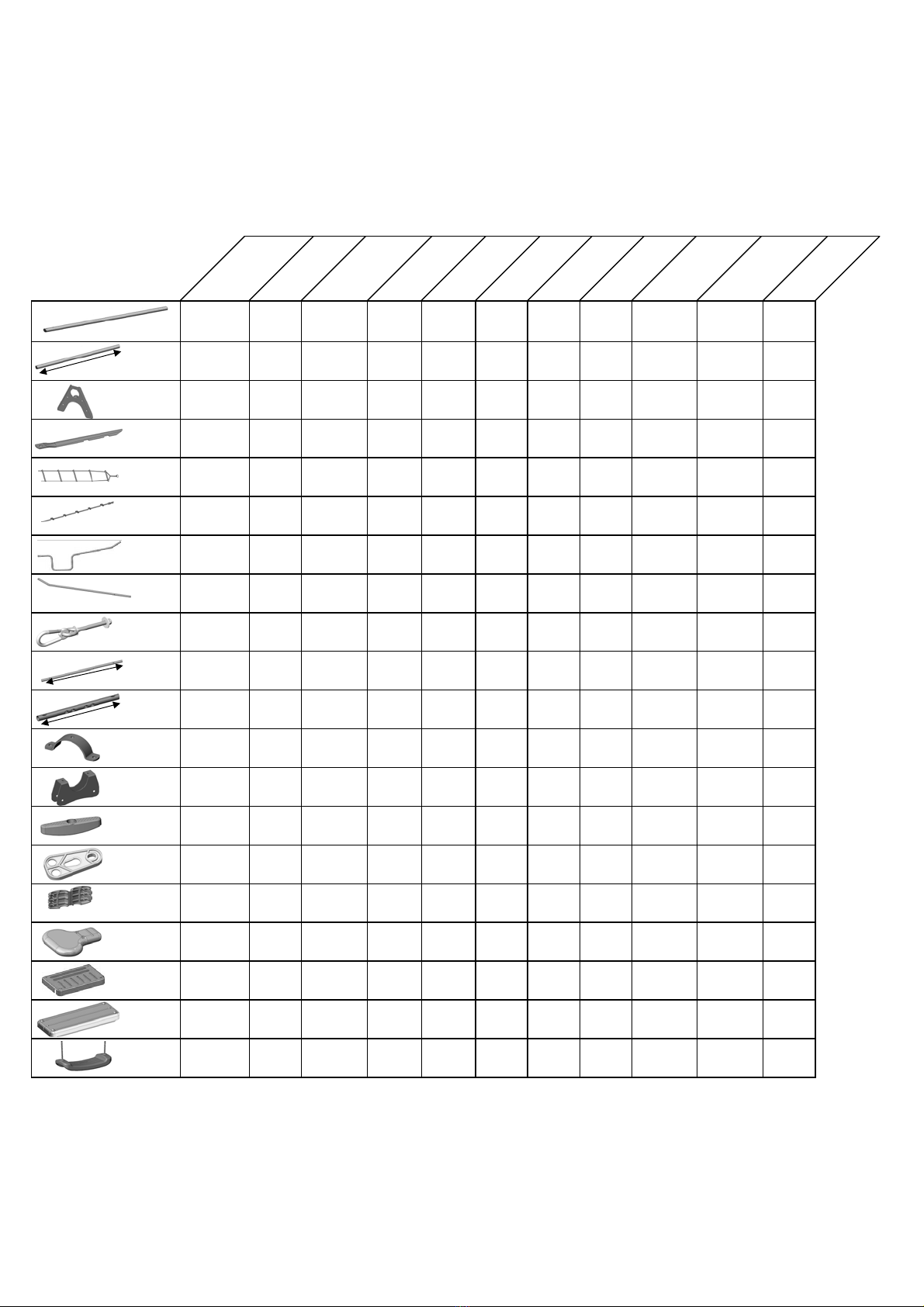

Réf., Rif., Art., Nr., Ref.
Quantité, quantità, anzahl, quantity , aantal, cantidad, quantidade
TOPWOOD 2,30m
TO300 Réf.15345P6 Réf.15345P1 TO301 Réf.15346P6 TO400 Réf.15455P6 Réf.15455P1
TO404 Réf.15496P6 TO500 Réf.15457P6 TO502 Réf.15458P6 TO503 Réf.15555P6 TO504 Réf.15562P6 TO506 Réf.15556P6 Réf.15556P1
TO507 Réf.15557P6 Réf.15557P1
TO600 Réf.15673P6
125 503 125 502 125 505 125 518125 507 125 515 125 507 125 507125 501 125 501 125 503
125 198 4 4 4 44444 4 4 4
150 777 27 4 4 4 44444 4 4 4
152 810 4 4 4 44444 4 4 4
122 522-2 11---1111 1-
122 723-1 -----1--- --
151 096 17 ----4-4-- -4
151 117 17 --2222--2 22
122 035 5 5 4 42457 5 5 4
151 168 17 --2222--2 22
152 818 17 ----2-2-- -2
150 020 17 --11312-1 13
150 006 17 --11312-1 13
122 830 --2222--2 22
122 570-1 4 4 4 42244 4 4 4
122 840-1 4 4 4 42244 4 4 4
122 502-1 --2222--2 22
122 519-1 ----2-2-- -2
122 657-2 ----4-4-- -4
122 834 2 2 2 21122 2 2 2
125 503 125 502 125 505 125 518125 507 125 515 125 507 125 507125 501 125 501 125 503
2400mm
965mm
402mm
7 Notice N°123 824 - 1 Rev A

Réf., Rif., Art., Nr., Ref.
Quantité, quantità, anzahl, quantity , aantal, cantidad, quantidade
TOPWOOD 2,30m
TO300 Réf.15345P6 TO301 Réf.15346P6 TO400 Réf.15455P6 TO404 Réf.15496P6 TO500 Réf.15457P6 TO502 Réf.15458P6 TO503 Réf.15555P6 TO504 Réf.15562P6 TO506 Réf.15556P6
TO507 Réf.15557P6 TO600 Réf.15673P6
H Ø8x20 - 121 110 --22624-2 26
Poelier Ø6x45 - 121 011 - - 2 2 10 2 8 - 2 2 10
Poelier Ø6x35 - 121 008 ----4-4-- -4
Poelier Ø6x55 - 121 013 --4444--4 44
Poelier Ø8x50 - 121 021 ----4-4-- -4
H Ø8x100 - 121 134 8 8 8 88888 8 8 8
H Ø8x120 - 121 135 2 2 2 22222 2 2 2
Poelier Ø8x70 - 121 030 --2222--2 22
TRCC Ø8x55 - 121 209 --22624-2 26
Ø8x60 - 121 311 8 8 9 9 11 9 10 8 9 9 11
Ø8 - 121 505 8 8 8 88888 8 8 8
Ø6 - 121 511 - - 6 6 18 6 12 - 6 6 18
Ø8 -121 512 10 10 16 16 28 16 22 10 16 16 28
Ø8 - 121 603 28 28 35 35 53 35 46 28 35 35 53
Nylon Ø8 - 121 609 --22624-2 26
Ø6 - 121 602 - - 6 6 18 6 12 - 6 6 18
122 506 - - 4 4 12 4 4 - 4 4 12
122 536 --22422-2 24
122 623 - - 4 4 12 4 4 - 4 4 12
122 539 ----4-4-- -4
9720 / 9710 - 1 - 1---- - 1 -
595 -------1- --
8 Notice N°123 824 - 1 Rev A

II
15455P6
15455P1
15496P6
15458P6
15556P6
15556P1
15557P1
15557P6
REF.
II
REF.15673P6
15457P6
II
15555P6 REF.
121 110
H Ø8x20
121 603
Ø8
150 006 17
150 020 17
121 512
Ø8
121 603
Ø8
121 603
Ø8
121 311
Ø8x60
A
REF. A
15345P6
15345P1
125 501
15346P6
15455P6
15455P1
125 503
15496P6
15457P6 125 502
15458P6 125 505
15555P6
125 507
15556P6
15556P1
15557P6
15557P1
15562P6 125 515
15673P6 125 518
9 Notice N°123 824 - 1 Rev A

I
90°
95°
84
121 134
H Ø8x100
121 603
Ø8
121 512
Ø8
121 505
Ø8
121 603
Ø8
125 198
121 603
Ø8
121 603
Ø8
121 512
Ø8
121 603
Ø8
121 135
H Ø8x120
121 311
Ø8x60
121 603
Ø8
121 311
Ø8x60
150 777 27
2
1
3
Ht A B C
1,90 m 121 134 150 776 125 142
2,30 m
121 135 150 777
125 198
2,50 m 125 128
10 Notice N°123 824 - 1 Rev A

"CLICK"
option 2
option 1
Ø
D
C
B
A
1
2
3
3
1
1 2
2
Ø A B C D
80 122 037 121 617 121 617 121 509
100 122 035 121 616 121 530
X 2
X 2
X 2
11 Notice N°123 824 - 1 Rev A

122 843
122 844
122 844
121 530
121 616
122 035
121 512
121 603
121 603
121 136
Ø8
Ø8
H Ø8x160
Ø8
D
B
C
A
Ø A B C D
80 122 037 121 617 121 617 121 509
100 122 035 121 616 121 530
12 Notice N°123 824 - 1 Rev A

121 030
Poelier Ø8x70
121 512
Ø8
121 609
Nylon Ø8
151 168 17
122 506
151 117 17
121 511
Ø6
121 602
Ø6
121 008
Poelier Ø6x35
151 123 17
151 167 17
121 013
Poelier Ø6x55
122 502-1
121 602
Ø6
121 011
Poelier Ø6x45
122 830
121 511
Ø6
121 602
Ø6
121 511
Ø6
34 mm
122 623
122 536
121 603
Ø8
121 512
Ø8
121 209
TRCC Ø8x55
1
3
2
Ht A B
1,90 m 151 090
2,25 m 151 117
2,50 m 151 123 150 759
13 Notice N°123 824 - 1 Rev A

1
152 818 17
122 519-1
121 511
Ø6
121 602
Ø6
122 506
121 008
Poelier Ø6x35
42
3
121 021
Poelier Ø8x50
121 609
Nylon Ø8
122 539
121 603
Ø8
121 512
Ø8
121 008
Poelier Ø6x35
121 511
Ø6
121 602
Ø6
150 488 17
151 167 17
121 511
Ø6
121 511
Ø6
121 602
Ø6
121 602
Ø6
121 011
Poelier Ø6x45
121 011
Poelier Ø6x45
122 657-2
151 096 17
34 mm
122 623
122 536
121 603
Ø8
121 512
Ø8
121 209
TRCC Ø8x55
Ht A
1m90 151 094
14 Notice N°123 824 - 1 Rev A

A
B
C
D
9710 / 9720
A B C D
Ø
80 122 037 121 617 121 617 121 509
100 122 035 121 616 121 530
15 Notice N°123 824 - 1 Rev A
