Turbocat Turbine Powerhead User manual

Turbine Powerhead
Operating Instructions
This Turbine Powerhead has been engineered for high performance,
quiet operation and superior cleaning ability. It has been carefully
designed and manufactured for long life, reliable performance and
convenient cleaning. It requires no electricity because it runs off the airflow
of your central vacuum system. The Turbine Powerhead moves easily and
does not require downward pressure for thorough cleaning.
Please read and save these Operating Instructions.
Safety Precautions
As with any tool with moving parts, caution must be exercised while using
this Turbine Powerhead.
1. Keep hair, hands and feet away from rotating brush while the Turbine
Powerhead is running.
2. Remember that the Turbine Powerheads operate whenever they are
connected to a running vacuum. If children are present, make sure to turn
vacuum system off when leaving Powerhead unit unattended.
3. Do not attempt to service or unclog the Turbine Powerhead while unit is
running.
p/n 8429 2/13
1

Use & Care of Your
Turbine Powerhead

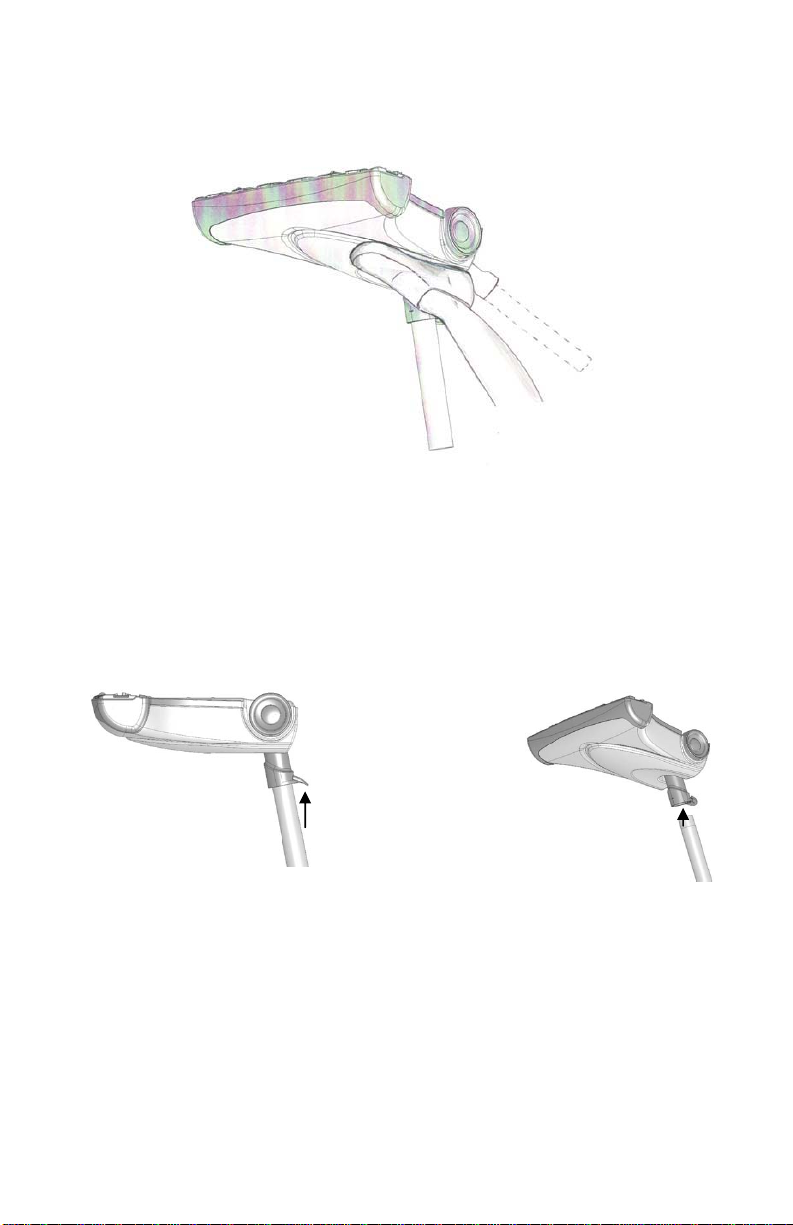

A) ATTACHING THE TURBINE POWERHEAD
To attach your metal wand, simply insert wand into Powerhead neck
until it fits snugly. The built-in, locking mechanism will prevent the wand
from coming loose. To detach wand, depress wand release tab on back
of neck with foot or hand and twist wand free.
The wand can be locked in an upright position by pushing it forward
until the lock is engaged. This locked position is convenient for storage
and lifting the Powerhead. To release wand from the vertical locked
position, gently place foot on Powerhead, grasp wand and pull back.
Inserting the wand Push here
to release
wand
2

3
B) OPERATING PROCEDURES
Your Turbine Powerhead runs off the airflow of your vacuum system. It
has no on/off switch. Whenever it is attached to an operating vacuum
system, it will be running. No adjustments to the powerhead are
necessary for different types of carpeting.
To ensure maximum efficiency of the Turbine Powerhead, make sure
that any filters, bags and cleaning hoses in your vacuum system are
clean and free of blockage.
Avoid picking up water or spilled liquid with your Turbine Powerhead.
The vacuum system is designed for dry pick up only.

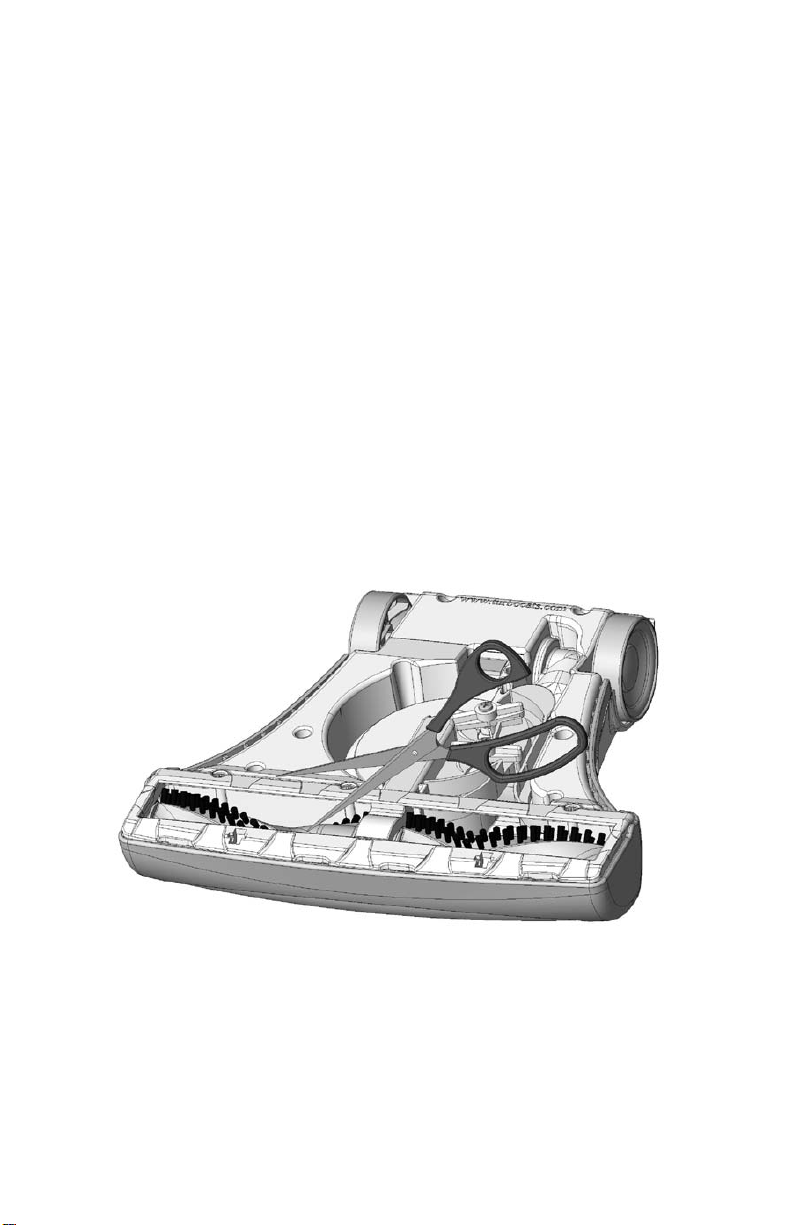

C) CLEANING ROLLER BRUSH (Figure 1)
Turn off vacuum system and disconnect Powerhead. Threads, string,
carpet fiber, fuzz and similar items may become wound around the
beater brush. These should be removed by unwinding them by hand or
carefully cutting with scissors. Keeping the beater brush clean will
maintain efficiency.
Figure 1

D) REMOVING CLOGS (Figure 2)
Follow these steps if the turbine becomes obstructed:
1. Turn off vacuum system and disconnect the Powerhead.
2. Remove the clear belt cover by turning the Powerhead over and
rotating the two latches until they align with the openings in the belt
cover. Remove the belt cover.
3. Remove debris from the intake or turbine. Rotate brush to ensure the
system is clear. Ensure the orange seal on the belt cover and mating
surfaces are clean before reinstalling the belt cover.
4. To reinstall the belt cover, simply insert the front of the belt cover
under the baseplate edge and lower into its original position.
5. Secure the belt cover in place by turning the two latches to the
locked position.

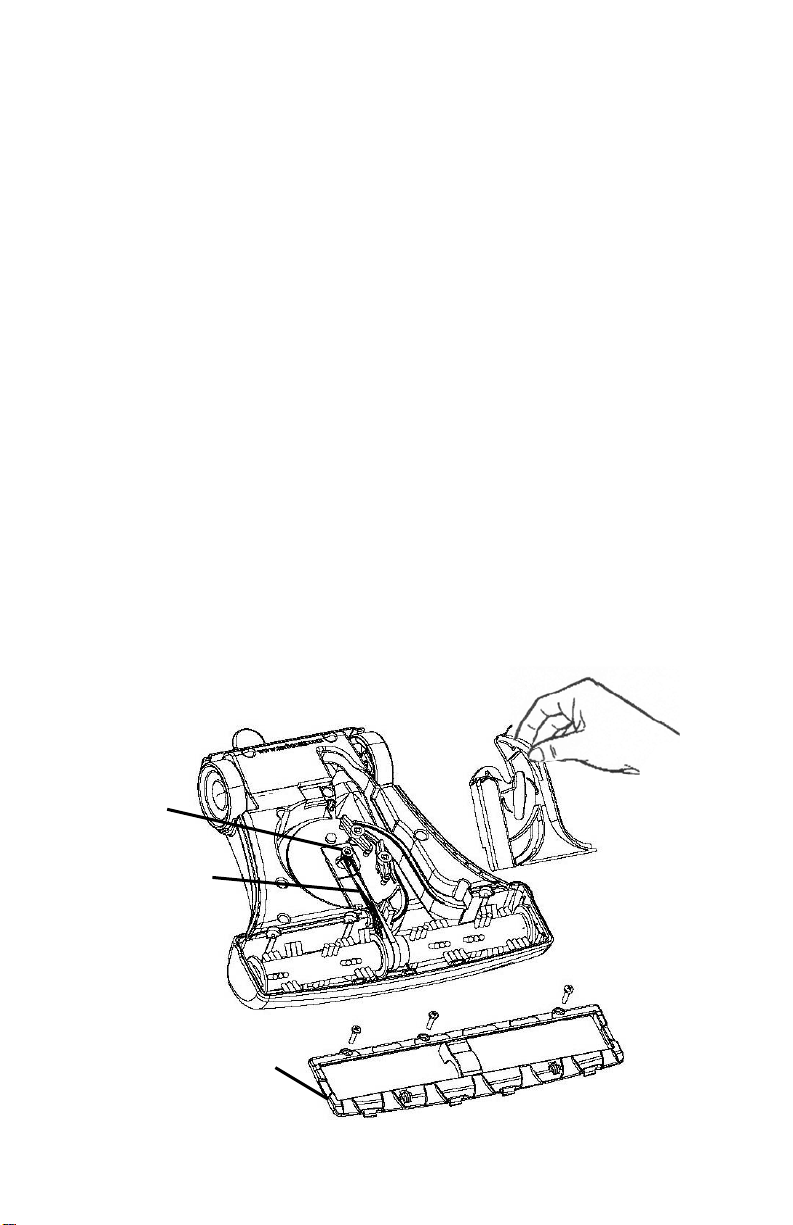

E) REMOVING THE BELT
1. Turn Turbine powerhead over so bottom is facing up. (Place on
folded towel to prevent scratching and rocking.)
2. Remove Clear Belt Cover by turning both black latches counterclock-
wise until they snap into the unlocked position. Grasp the clear tab and
lift.
3. Use a Philips screwdriver to remove the three Base Plate screws,
then set Base Plate aside.
4. Lift Brush Roller from Housing Slots and then slip Poly-V Belt off
Drive Shaft.
Base Plate
Poly-V Belt
Drive
Shaft Clear
Belt
Cover
4
Figure 2

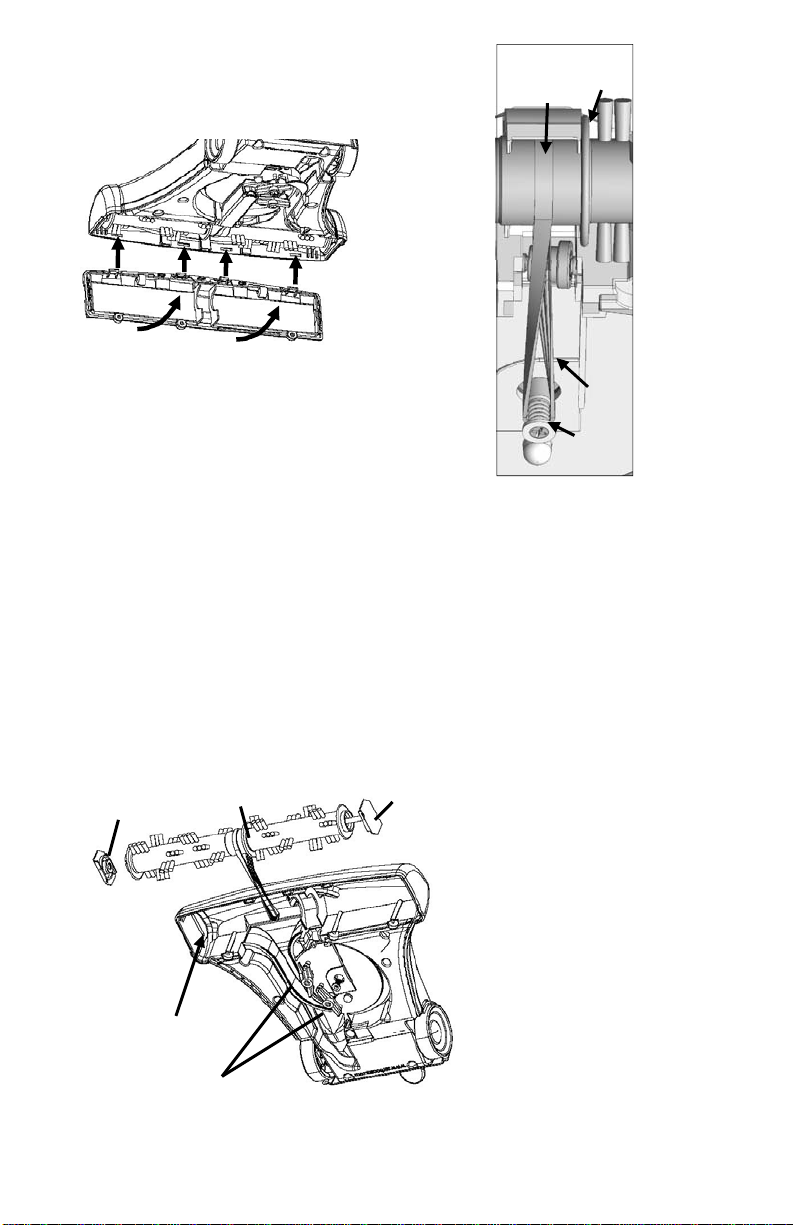

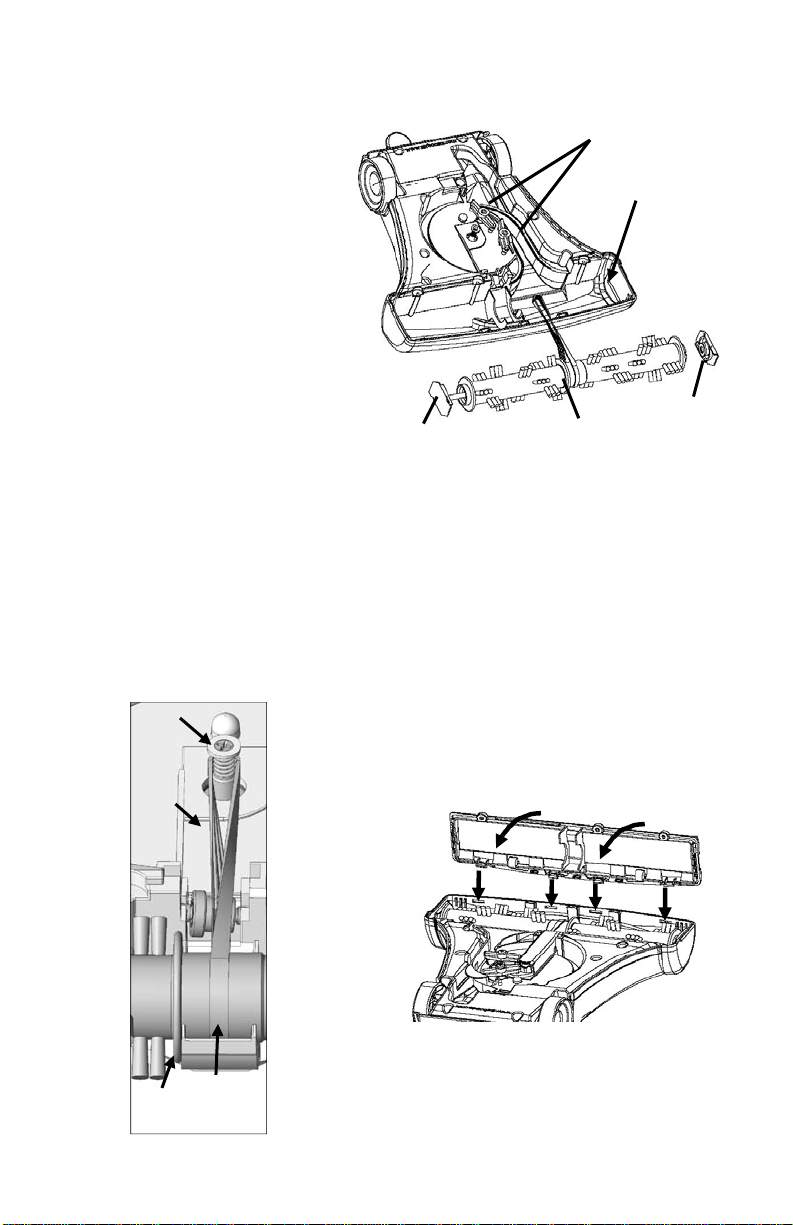

F) BELT REPLACEMENT INSTRUCTIONS
1. To replace, position Brush
Roller as shown (Figure 3).
The Shaft Support with the
Roller Shaft attached and the
Center Molded Rib should be
positioned on the left side.
2. Slip twisted Belt onto
DriveShaft (Figure 4). Be
sure belt twists as shown.
Slide the metal Shaft
Supports located on either
side of the Brush Roller) into
the Housing Slots.
3. Replace Clear Belt Cover.
Turn latches clockwise
until they snap into the locked
position.
4. Replace Base Plate by aligning the four base plate tabs into the four
matching slots and pivot into position as shown (Figure 5).
5. Reinstall the three Philips head screws while holding the Base Plate
in position.
Drive
Shaft
Twist
Belt as
shown
Center of
Brush
Roller
Rib
5
RIGHTSIDE
Housing
Slots hold
Brush Roller
Shaft
Supports
Securely in
Place
Belt Cover Latches in
Unlocked Position
Molded Rib
positioned
left of belt
LEFTSIDE
Left Shaft
Support (roller
shaft is attached)
Right Shaft
Support
(black
Figure 3
Figure 4
Figure 5

TROUBLESHOOTING THE TURBINE POWERHEAD
CAUTION: Moving parts—disconnect from vacuum system before
servicing unit.
Use the chart below to troubleshoot common problems you may
experience with your Turbine Powerhead. If you cannot solve the
problem using the solutions below, please contact your distributor or
dealer for service.
Turbine
Runs Slow Brush Bounces in
Use
Brush Hard
to Push
Check for clog at air intake ●
Clean central vac power unit
guard screen/filter ●
Check for clog in hose ●
Check for clog in tube line ●
Ensure belt orientation is
correct
●
Change direction you are
vacuuming ●
OTHER REPAIRS
For repairs or service beyond those described in this manual, please
contact your servicing distributor or dealer. Visit www.turbocats.com for
servicing dealer contact information.
LIMITED WARRANTY
H-P PRODUCTS, INC. warrants that the turbine powerhead when used for
household purposes, pursuant to Seller’s instructions, will be free from defects
in materials and workmanship for a period of three(3) years from the date of the
initial consumer purchase. H-P PRODUCTS, INC. warrants that the turbine
powerhead, when used in a commercial application pursuant to Seller’s
instructions, will be free from defects in materials and workmanship for a period
of ninety (90) days from the date of the initial consumer purchase. This warranty
is limited to the replacement of defective parts and any costs of shipping shall
be incurred by the purchaser. THIS WARRANTY IS EXCLUSIVE AND IS IN
LIEU OF ALL OTHER WARRANTIES, EXPRESS, IMPLIED, OR
STATUTORY, AND H-P PRODUCTS, INC. SPECIFICALLY DISCLAIMS
RESPONSIBILITY FOR CONSEQUENTIAL AND INCIDENTAL DAMAGES,
AND LIMITS THE IMPLIED WARRANTY OF MERCHANTABILITY TO THE
PERIOD OF EFFECTIVENESS OF THIS EXPRESS WARRANTY.
6

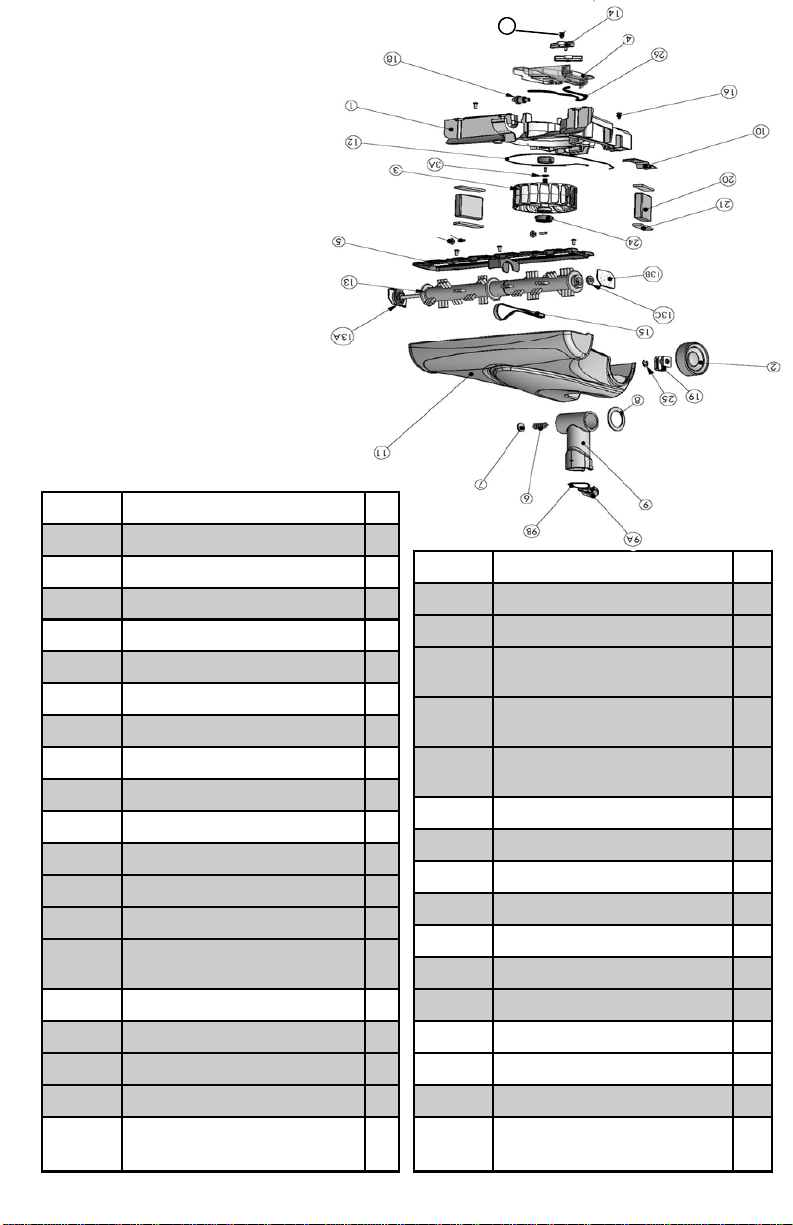

REPLACEMENT PARTS LIST
# Description Part #
1 Lower Housing - Charcoal 8412-02
2 Wheel Assembly (2) - Black 8425-01
2 Wheel Assembly (2) - Charcoal 8425-02
3 Turbine Assembly (includes 3A) 8558
3A - Washer, Turbine Shaft 8559
4 Belt Cover 8413
5 Base Plate Assembly - Black 8414-02
6 Compression Spring 8557
7 Washer, Spring 5974
8 Washer, Neck 5971
9 Neck Assembly - Platinum
(includes 9A and 9B) 8423-04
9 Neck Assembly - Sapphire
(includes 9A and 9B) 8423-05
9 Neck Assembly - Black
(includes 9A and 9B) 8423-01
9A - Release Button (charcoal) 8424-02
9B - Release Spring 5966-X
10 Spring, Neck Lock 7218
# Description Part #
11 Top Housing - Platinum 8411-04
11 Top Housing - Sapphire 8411-05
11 Top Housing - Black 8411-01
12 Seal, Small 7224-X
13 Roller Brush Assembly
(includes 13A, 13B and 13C) 8896
13A - Shaft Support Assembly, Left 8428
13B - Shaft Support, Right 8561
13C - Thrust Washer 8562
14 T-Latch (2) 7226-X
15 Poly-V Belt 8439-01
16 Screw, Housing (12) 7228-X
17 Screw, T-Latch (2) 7230
18 Idler Bearing Assembly 8556
19 Bushing, Wheel (2) 8415
20 Ballast (2) 7238
21 Foam Pad (4) 7239
24 Bearing Isolator (2) 8427
25 Retaining Ring (2) 8458
26 Seal, Large 7223-X
7
17
H-P Products, Inc.
Louisville, Ohio 44641
330-875-5556

8
GARANTIE LIMITÉE
H-P PRODUCTS, INC. garantit que la turbine de la turbo brosse motorisée
ne comporte aucun défaut de pièces ou de main d’œuvre pendant une
période de trois (3) ans à compter de la date initiale d’achat lorsqu’elle est
utilisée pour le nettoyage ménager, selon les instructions du Vendeur. H-P
PRODUCTS, INC. garantit que la turbine de la turbo brosse motorisée ne
comporte aucun défaut de pièces ou de main d’œuvre pendant une
période de quatre-vingt-dix (90) jours à compter de la date initiale d’achat
lorsqu’elle est utilisée pour une application commerciale, selon les
instructions du Vendeur. Cette garantie se limite au remplacement des
pièces défectueuses et tous les frais de transport seront à la charge de
l’acheteur. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE
TOUTES LES AUTRES GARANTIES, EXPRESSES, IMPLICITES OU
LÉGALES ET H-P PRODUCTS, INC. DÉCLINE EXPRESSÉMENT TOU-
TE RESPONSABILITÉ POUR LES DOMMAGES INDIRECTS ET
ACCESSOIRES ET LIMITE LA GARANTIE IMPLICITE DE QUALITÉ
MARCHANDE À LA PÉRIODE DE VALIDITÉ DE CETTE GARANTIS
EXPRESSE.
H-P PRODUCTS, INC.
Louisville, Ohio 44641
États-Unis d’Amérique
[phone]

7
LISTE DES PIÈCES DE RECHANGE
# Description N° de
pièce
1 Boîtier inférieur - charbon 8412-02
2 Roulettes (2) - noires 8425-01
2 Roulettes (2) - charbon 8425-02
3 Turbine (comprend 3A) 8558
3A - Rondelle, Arbre de turbine 8559
4 Couvercle de courroie 8413
5 Semelle - noire 8414-02
6 Ressort de pression 8557
7 Rondelle, ressort 5974
8 Rondelle, col 5971
9 Col - platine
(comprend 9A et 9B) 8423-04
9 Col - saphir
(comprend 9A et 9B) 8423-05
9 Col - noir
(comprend 9A et 9B) 8423-01
9A - Bouton d'ouverture (charbon) 8424-02
9B - Ressort de déblocage 5966-X
10 Ressort, verrouillage du col 7218
# Description N° de
pièce
11 Boîtier supérieur - platine 8411-04
11 Boîtier supérieur - saphir 8411-05
11 Boîtier supérieur - noir 8411-01
12 Joint, petit 7224-X
13 Ensemble brosse rotative
(comprend 13A, 13B et 13C) 8896
13A - Support arbre, gauche 8428
13B - Support arbre - droit 8561
13C - Rondelle de butée 8562
14 Taquet (2) 7226-X
15 Courroie Poly-V 8439-01
16 Vis, boîtier (12) 7228-X
17 Vis, taquet (2) 7230
18 Dispositif de palier libre 8556
19 Garniture, roulette (2) 8415
20 Ballast (2) 7238
21 Tampon en mousse (4) 7239
24 Isolateur de palier (2) 8427
25 Anneau de blocage (2) 8458
26 Joint, grand 7223-X
7
17

DÉPANNAGE DE LA TURBO BROSSE MOTORISÉE
ATTENTION : pièces mobiles : débrancher l’appareil du système
d’aspiration avant les opérations d’entretien.
Utiliser le tableau ci-dessous pour solutionner les problèmes courants
que vous pouvez rencontrer avec la turbo brosse motorisée. Si le
problème ne peut être résolu à l’aide des solutions ci-dessous, prendre
La turbine
fonctionne
lentement
La brosse saute
lors de
l’utilisation
La brosse est
difficile à
pousser
Vérifier que la prise d’air n’est
pas obstruée. ●
Nettoyer le grillage/filtre de
protection de l’unité centrale
d’aspiration
●
Vérifier que le flexible n’est
pas obstrué ●
Vérifier que le circuit des tubes
n’est pas obstrué ●
Vérifier que la courroie est
placée dans le bon sens
●
Passer l’aspirateur dans l’autre
sens ●
AUTRES RÉPARATIONS
Pour les réparations et opérations d’entretien autres que celles décrites
dans ce manuel, prendre contact avec votre distributeur ou
concessionnaire pour l’entretien. Consulter le site www.turbocats.com
pour avoir les coordonnées des distributeurs assurant l’entretien.
6

5
F) INSTRUCTIONS POUR REMPLACER LA COURROIE
1. Pour la remplacer,
positionner la brosse
rotative comme indiqué
(Figure 3). Le support de
l'arbre de transmission
auquel est fixé l'axe de la
brosse rotative et la
rainure moulée centrale
doivent être positionnés
du côté gauche.
2. Glisser la courroie
dans l'arbre de transmis-
sion en la tordant (Figure
4). Veiller à tordre la
courroie comme illustré.
Faire glisser les supports
métalliques de l'arbre de
chaque côté de la brosse rotative dans leurs logements.
3. Remettre en place le couvercle de courroie transparent. Tourner les
taquets dans le sens des eiguilles d'une montre jusqu'à ce qu'ils soient
verrouillés.
4. Remettre en place la semelle en alignant les quatre languettres dans
les quatre fentes correspondantes et faire pivoter les mettre en place
comme illustré (Figure 5).
5. Replacer les trois vis cruciformes en maintenant la semelle en place.
CÔTÉDROIT
Logements
des sup-
ports de
l'axe de de la
brose pour
les maintenir
solidement
Taquets du couvercle de
courroie en position dévérouillée
Rainure moulée
positionnée
à gauche de la
courroie
CÔTÉGAUCHE
Support d'arbre
gauche (fixé à
l'axe de la brosse)
rotative)
Support d'arbre droit
(rondelle noire
jointe)
Arbre de
transmission
Torsion
de la
courroie
comme
illustré
Centre de la
brosse
rotative
Rainure
Figure 3
Figure 4
Figure 5

D) DÉSOBSTRUER (Figure 2)
Procéder comme suit en cas d’obstruction de la turbine :
1. Arrêter le système d’aspiration et débrancher la turbo-brosse
motorisée.
2. Retirer le couvercle de courroie transparent en retournant la turbo
brosse motorisée et en faisant pivoter les deux taquets jusqu’à ce
qu'ils soient dans l’alignement des ouvertures du couvercle de
‘courroie. Retirer le couvercle de courroie.
3. Retirer les détritus de la prise d’air ou turbine. Faire pivoter la brosse
pour vérifier qu’il ne reste rien dans le système. Veiller à ce que le
joint orange sur le couvercle de courroie et les zones de contact
soient propres avant de remettre le couvercle de courroie en place.
4. Pour réinstaller le couvercle, il suffit d’insérer l’avant du couvercle de
courroie sous le bord de la semelle et de l’abaisser pour qu’il
reprenne sa position d’origine.
5. Mettre le couvercle de courroie en place en tournant les deux
taquets pour les verrouiller.
E) Déposer la courroie
1. Retourner la brosse motorisée TurboCat Zoom de telle sorte que la
base soit orientée vers le haut. (La placer sur une serviette pliée pour
éviter les éraflures et les secousses)
2. Retirer le couvercle de courroie en tournant les deux taquets noirs en
sens inverse des aiguilles d’une montre jusqu’à ce qu’ils soient déver-
rouillés. Saisir la languette transparente pour la lever.
3. Retirer les trois vis de la semelle à l'aide d'un tournevis cruciforme et
la mettre ensuite de côté.
4. Retirer la brosse rotative de son logement et faire glisser la courroie
hors de l'arbre de transmission.
Arbre de
transmission
Courroie
Poly-V
Semelle
Couvercle de
courroie
transparent
4
Figure 2

Utilisation et entretien de la
turbo-brosse motorisée
(B) PROCESSUS DE FONCTIONNEMENT
La turbo brosse motorisée fonctionne grâce à la circulation d’air de votre
système d’aspiration. Elle ne comporte pas d’interrupteur Marche/Arrêt. Elle
est actionnée chaque fois qu’elle est raccordée à un système d’aspiration en
marche. Il n’est pas nécessaire de régler la turbo brosse pour différents
types de revêtements de sol.
Pour une efficacité maximum, veiller à ce que tous les filtres, sacs et
flexibles nettoyants de votre système d’aspiration soient propres et non
obstrués.
Éviter d’aspirer de l’eau ou des liquides renversés avec la turbo brosse
motorisée. Le système d’aspiration est conçu pour aspirer uniquement à
sec.
(C) NETTOYAGE DE LA BROSSE ROTATIVE (Figure 1)
Arrêter le système d’aspiration et débrancher la turbo-brosse. Les fils,
cordelettes, fibres de moquette, cheveux et autres articles de ce genre
peuvent s’enrouler autour de la brosse du batteur. Pour les retirer, ils
doivent être déroules manuellement ou soigneusement coupés avec des
ciseaux. Veiller à la propreté de la brosse du batteur assure son efficacité.
3
Figure 1

Utilisation et entretien de la
turbo-brosse motorisée
(A) FIXATION DE LA TURBO-BROSSE MOTORISÉE
Pour fixer le tube métallique, il suffit de l’insérer dans le col de la
turbo-brosse motorisée jusqu’à ce qu’il soit bien ajusté. Le mécanisme de
verrouillage intégré empêche le tube de se desserrer. Pour retirer le tube,
appuyer sur l’ergot derrière le col avec la main ou le pied pour libérer le tu-
be.
Insérer le tube Appuyer ici pour
libérer le tube
Le tube peut être bloqué en position verticale en le poussant vers l’avant
jusqu’à ce que le verrouillage s’enclenche. Cette position verrouillée est
pratique pour ranger ou soulever la turbo brosse motorisée. Pour débloquer
le tube en position verticale, mettre le pied sur la turbo brosse sans appuyer
trop fort et tirer sur le tube.
2

Mode d’emploi de la turbo
brosse motorisée
Cette turbo brosse motorisée a été mise au point dans l’optique d’un
meilleur rendement, d’un fonctionnement plus silencieux et d’une capacité
de nettoyage accrue. Elle a été soigneusement conçue et fabriquée pour
une utilisation de longue durée, des performances fiables et un nettoyage
facile. Elle n'a pas besoin d'électricité car elle fonctionne grâce à la
circulation d’air de votre centrale d’aspiration. La turbo brosse motorisée se
déplace facilement et il n’est pas nécessaire d’exercer une pression pour
nettoyer à fond.
Veuillez lire et conserver ce Mode d’emploi.
MESURES DE SÉCURITÉ
Comme pour tout outil doté de pièces mobiles, cette turbo brosse
motorisée doit être utilisée avec précaution.
1. Ne pas approcher les cheveux, les mains et les pieds de la brosse
rotative lorsque la turbo-brosse motorisée est en marche.
2. Ne pas oublier que la turbo brosse motorisée fonctionne dès qu’elle est
branchée sur un système d’aspiration en marche. En présence d’enfants,
s’assurer que le système d’aspiration est à l’arrêt lorsque la turbo brosse
motorisée n’est pas utilisée.
3. Ne pas essayer d'entretenir ou de désobstruer la turbo-brosse motorisée
pendant son fonctionnement.
1
