Tusa SAV-7LBN User manual

●バッテリーソケット
Battery socket
株式会社タバタ
TUSA事業部 〒340-0813 埼玉県八潮市木曽根768
Phone[phone] Fax[phone]
お客様相談室（TEL.[phone]）
形 式：SAV-7LBN（13Ah）鉛バッテリー
定 格：DC24V
充電時間：約 8 時間

寸 法：127（幅）×175（高さ）×165（奥行）
重 量：10.4kg±0.1kg 水中重量1.5kg（SAV-7EVO搭載時の総重量）
最大航続時間※1：約80分（プロペラピッチ2）
最大航続距離※2：4200m
Pb
instructionmanual
13Ah 鉛バッテリー 取扱説明書
SAV-7LBN
(Lead-Acid Battery)
Model
Rated voltage
Charging time
Dimensions(WxHxD)
Weight
Max cruising duration
Max cruising range
: SAV-7LBN(13Ah) Lead-Acid battery
: DC24V
: Approx. 6〜8 hours
: 127 x 175 x 165mm
: 10.4kg
: 80minutes
: 4200m
WARNING
●All data are based on TUSA's standard test method.
●Subject to change without notice.
※1、※2：最大航続時間／最大航続距離はテスト値であり、実際の航続時間／
航続距離は、プロペラピッチの設定や、バッテリーコンディション、ダイバーの
体形等により変動します。
※データは全て当社試験基準によります。
注意事項
●Pay strict attention to the temperature range advisements.
Failure to properly store, charge, or use battery within
advised range will result in early deterioration of battery and
possible leakage of internal liquid.
●When preparing to charge, the temperature of battery
casing should be within range noted above. The space in
which battery is to be charged should also adhere to
temperature range advisement.
●Battery casing will be hot after charging. Allow battery to
cool down before installing in scooter.
●Do not allow excessive exposure of battery or charger to
salt water.
Wipe down after use to avoid salt particle build-up. Always
store in a clean dry place free of salt and moisture.
●RECOMMENDED ADDITION Do not allow improperly
installed battery or the charger to be submerged in water.
●Do not drop the battery or charger. Impact is likely to cause
irreparable damage.
●Stop using battery if it has been exposed to heat, smoke, or
chemicals, if casing is damaged or deformed or leaking has
occurred.
●If a fully charged battery no longer provides the same amount
of use as when new it should be replaced without further use.
A battery that does not appear to be fully charged after allotted
should be replaced without further use.
●Never disassemble or attempt to modify the TUSA SAV-
7LBN(13Ah) Lead-Acid battery.
Refer all repairs or internal inspections to your dealer or
TUSA.
●Never short the + or - terminals on the pack. This could
result in the pack leaking, overheating, or being damaged
and causing burns or other injuries. Always attach the
terminal cover, to prevent shorting the battery, when storing
the battery.
●Do not place the pack in a dusty or humid location. This
could result in electric shock, the battery overheating or a
fire hazard.
●Do not use or store the pack where it will be exposed to
direct sunlight, high temperatures, or near sources of heat.
This could result in the pack leaking, overheating, or being
damaged and causing burns or other injuries.
Cd
第１版
●バッテリーを火 の 中 に 入 れたり、加熱したり、ショートさせたり、水の
中に入れたり、は絶対にしないでください。バッテリーの 破 裂 、液漏
れにより、火災、ケガ、錆びの発生原因になります 。
●強い衝撃を与えないでください。バッテリーの 破 裂 、液漏れにより、
火災、ケガ、錆びの発生原因になります 。
●バッテリーが 漏 液した 場 合は、液が目に入らないように 注 意してくだ
さい 。万一、目に入ると、失明する恐れがあります 。もしも、目に入っ
てしまった場 合は、絶対にこすらず、すぐに 綺 麗 な 水 で 十分に洗って、
医師の治療を受けてください 。
●万一、この製 品に、極端に熱くなる、煙が出る、焦げ臭いがするなど
の異常が見られる場合は、直ちに使 用を中止し、ご購入店、または
当社までご連絡ください 。
●分解、改造は絶対にしないでください。発熱、発火、火傷やケガの
原因になります。修理の際は、ご購入店、または当 社 にご依 頼くだ
さい 。
●バッテリーの ＋ − 端 子をショートさせないでください 。バッテリーが 発
熱、漏液、破裂を起こし、火傷、ケガの恐れがあります 。
●充電するときは、0℃〜40℃の範囲以外で使用しないでください。
バッテリーの発熱、漏液、破裂を起こし、火傷、ケガの 原 因になります 。
●直射日光下、高温多湿の場所での使用、保管は避けてください。
バッテリーの 液 漏 れの発生や、性能や寿命の低下を招く場合があ
ります 。また 、電池自体が高温になり、火傷、ケガの原因になります 。
●液漏れを起こしてしまった 場 合 は、液が皮膚や衣服に付着しないよ
うに 注 意してください 。皮膚に障害をおこす恐れがあります 。もしも
皮膚に付着してしまった場合は、綺麗な水で直ちに洗い流して、医
師の診断を受けてください 。
●ほこりの 多 い 場 所 には置かないでください。感電、発熱、発火の原
因になります 。
●落下衝撃や強い衝撃・力を与えないでください 。
●バッテリー及 び 充電器に海水等がかからないようにご 注 意ください 。
●ご使用前にビークル及びバッテリー、チャージャーの 取扱説明書を
よくお 読 みください 。
●充電には、ビークル本体付属のSAV-7LC鉛バッテリー専用チャー
ジャーをご 使 用ください 。
●ビークル の 運 搬・保管時はバッテリーソケット/プラグを必ず外してく
ださい 。
●充電直後はバッテリーが発熱していますので、冷めてから、ご使用く
ださい 。
●所定の充電時間を越えても充電が完了しない場合は、充電を中
止してください 。

■MajorSpecifications
■製品仕様
©Copyright 2007 Tabata Co.,Ltd. All Right Are Reserved.

水中重量

SAV-7LBN（13Ah）バッテリーをセットしたSAV-7EVOの
水中重量は1.5kgです。標準装備のSAV-7LB（10Ah）
バッテリーをセットし て 、トリム ウ エイトを 装 着し た 状態の
0.4kgに比べると、かなり重いので、水中では不用意に手
を離さないよう、十分にご注意ください。深い場所で手を
離すと、落下して回収不能になる可能性があります。また 、
ご自身のウエイト装着量も、SAV-7EVOの水中重量を十
分に考慮した上で決定してください。
Submerged weight
When the SAV-7LBN (13Ah) battery has been
installed, the SAV-7 EVO has a submerged weight of
1.5kg. This is quite a bit heavier than the 0.4kg
when the standard SAV-7LB (10Ah) battery and trim
weights are installed, so when in the water, please
be careful not to inadvertently let go. If you let go in
deep water, the unit may descend to a depth from
which you cannot retrieve it. Furthermore please
determine your own weights taking into account the
submerged weight of the SAV-7EVO.
Congratulations for purchasing TUSA’s optional
“SAV-7LBN (13Ah) battery”.
●Always use the accessory SAV-7LC Lead-Acid
Charger to charge the battery packs.
●The SAV-7LBN (13Ah) battery is not charged
before shipment.
Be sure to charge the pack before using it for the
first time.
●Lead-Acid batteries naturally discharge even if
they are not used.
Therefore, you should fully charge the SAV-
7LBN (13Ah) battery at least once every six
months or so.
●To prevent the battery from shorting if the
terminals come into contact with metal objects,
always attach the socket cover before storing it
on its own.
●If the TUSA SAV-7LBN (13Ah) battery becomes
extremely exhausted, the battery performance
may become degraded.
■ステッカーの確認
SAV-7LBN（13Ah）バッテリーを搭 載 できるの は、SAV-7EVO
のみです。旧製品のSAV-7には搭載できません。SAV-7EVO
には、［写真１］の位置に［写真2］のような 赤 いステッカーが 貼
られています 。SAV-7LBNバッテリーを使用する前には、必ず
ステッカーの 有 無をご確 認ください 。

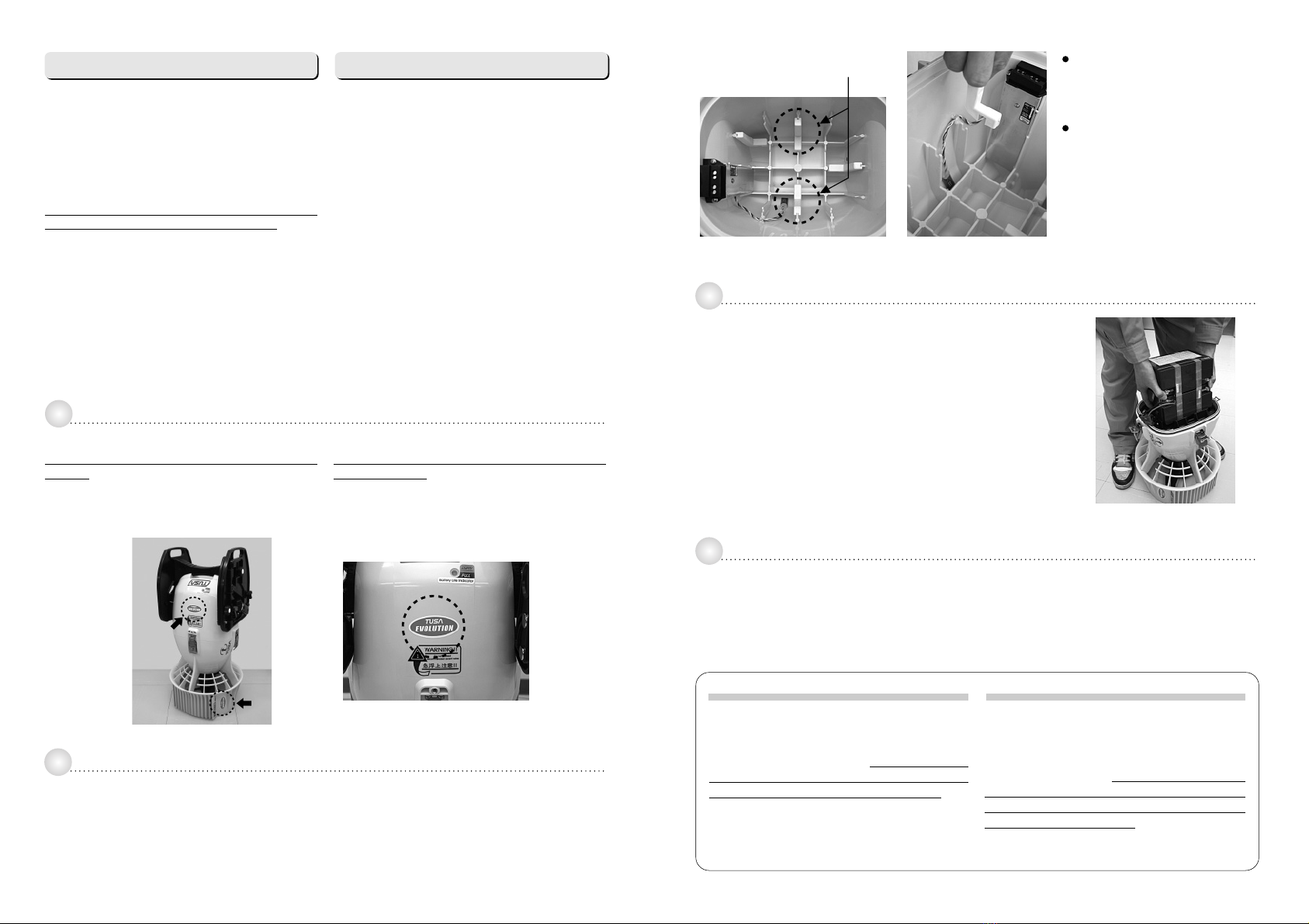

■Check the sticker
The SAV-7LBN (13Ah) battery can be installed only
in the SAV-7EVO. It cannot be installed in the earlier
SAV-7. The SAV-7EVO has a red sticker, as shown in
[Photo 2], affixed to the location shown in [Photo 1].
Before installing an SAV-7LBN (13Ah) battery, please
make sure that the sticker is present.
■バッテリーホ ルダーの 取り外し
オプションのSAV-7LBN（13Ah）バッテリーは、SAV-7EVO
ビークル 本体付属のSAV-7LB（10Ah）バッテリーよりサイズ
が大きいために、使用前にヘッドカバー内側のバッテリーホル
ダー4箇 所のうち、［写真3］の2箇所を外す必要があります。
バッテリーホルダーは、接着剤で固定され
ていますが、力を入れて少しずつめくり上
げるように引っ張ると、外すことができます。
［写真4］
■Removal of battery holders
The optional SAV-7LBN (13Ah) battery is larger than
the accessory SAV-7LB (10Ah) battery, so before it can
be used, out of the four battery holders within the head
cover, the two holders shown in [Photo 3] must be
removed.
The battery holders are fastened with
adhesive, however if they are strongly
wriggled and twisted upward, they can
little by little be pulled off [Photo 4].
■バッテリーのセット
SAV-7LBN（13Ah）バッテリーは、付属のSAV-7LB（10Ah）バッテリーに 比 べ て
重い上に、持ち運び用のバッテリーハンドルがありません。本体にバッテリーをセット
する際には、写真のように 両 手 でしっかりとバッテリーを持って、セットしてください 。
［写真5］
■Battery installation
The SAV-7LBN (13Ah) battery is not only heavier than the accessory SAV-
7LBN (10Ah) battery, but also does not have carry handles. When installing
the battery, securely hold it with both hands as shown in the photo and set it
in place. [Photo 5]
■バッテリーの充電
バッテリーの充電やプラグの接続方法に関しては、SAV-
7EVOビークル本体取扱説明書のP.7〜P.9をよくお読み
ください 。
■Battery charging
For instructions on how to charge the battery and
connect the plug(s) please read pages 7~9 of the SAV-
7EVO (main unit) user manual.
この 2 個 所を外す
［写真3］［Photo3］
［写真1］［Photo1］
［写真2］［Photo2］
［写真4］［Photo4］
［写真5］［Photo5］
はじめに Introduction
1
2
3
4
この度は、TUSA水中ビークル用SAV-7JBN（13Ah）鉛バッテ
リーをお 買 い 上 げ い ただきまして 、誠にありがとうございます。

当製品を正しくお使いいただくために、使用前に必ず、この取
扱説明書とバッテリー本体の注意表示をよくお読みください。
お読みいただいた後、取扱説明書は大切に保管してください。
また、ご不明な点がある場合には、お買い上げの販売店、もし
くは（株）タバタお客様相談室（TEL.[phone]）までお 問
い合わせください。

バッテリーの寿命と交換時期（廃棄方法）に関しては、SAV-
7EVO本体取扱説明書のP.26をよくお読みください。

●充電には、ビークル本体付属のSAV-7LC鉛バッテリー専用
チャージャーをご 使 用ください。
●出荷の際はフル充電されていませんので、ご使用前に必ず
充電してください。
●バッテリーは、使用しなくても自然放電しますので、6ヵ月ごと
にフル 充 電してください。
●長期間使用しないと、フル充電しても、正規の性能を発揮し
なくなる場 合 があります 。
●使用しない時は、ビークル 本 体から取り外し、フル充電して
から保 管してください 。

