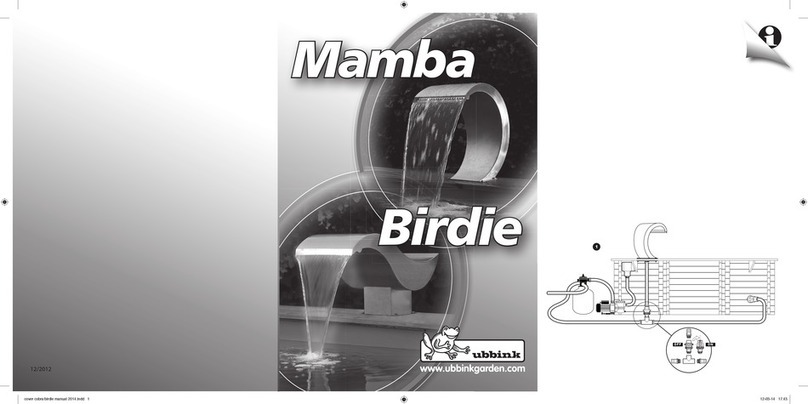

ubbink MAMBA User manual

OFF ON
1
Mamba
Mamba
Acrylic
Mamba S
Straight
Straight
Mamba
OFF ON
1
cover mamba/straight manual 2016.indd 1 08-11-16 14:56

Chutes d’eau design en acier inoxydable résistant au chlore et à l’eau salée et en verre acrylique pour les piscines et les bassins de jardin. Avec accessoires pour le raccordement
à un système de ltration de piscine et le raccordement à une pompe de bassin de jardin. Les modèles MAMBA LED/MAMBA Acrylic LED/MAMBA S LED/STRAIGHT LED sont
équipés d’un éclairage LED de 12V intégré. Ce mode d’emploi contient des informations importantes qui sont utiles pour l’installation, la mise en service, la maintenance et
l’entretien de votre chute d’eau design. Veuillez lire attentivement ce mode d’emploi et le conserver soigneusement.
Caractéristiques techniques
Modèle MAMBA MAMBA LED MAMBA LED Acrylic MAMBA S LED STRAIGHT LED
Référence UE 7504442 7504459 7504637 7504632 7504636
Matériau INOX 316 L INOX 316 L Acryl INOX 316 L INOX 316 L
Raccord de exible 1 1/2”(let intérieur) 1 1/2”(let intérieur) 1 1/2”(let intérieur) 1”(let intérieur) 1 1/2”(let intérieur)
Puissance de pompe recommandée
Piscines avec ltre à sable
(0,8 bar = hauteur de refoulement
8 m)
5,5 - 11 m3/h 5,5 - 11 m3/h 5,5 - 11 m3/h 4,5 - 11 m3/h 5,5 - 11 m3/h
PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 50 / 75 / 120 PoolmaxTP 75 / 120
Étangs de jardin
6.000-12.000 l/h 6.000-12.000 l/h - 4.500-8.000 l/h 6.000-12.000 l/h
Cascademax 12000 Cascademax 12000 - Xtra 6000 Fi Cascademax 12000
Éclairage LED
Réglette à LED/Anneau à LED Réglette 30 cm, 20 LED, bleu Anneau Ø 8 cm, 24 SMD blanc chaud Réglette 14 cm, 9 LED, blanc chaud Réglette 30 cm, 20 LED, bleu
Tension/fréquence 12 VAC 50 Hz 12 VAC 50 Hz 12 VAC 50 Hz 12 VAC 50 Hz
Transformateur de sécurité TDC 3.25-12 W TDC 3.25-12 W TDC 3.25-12 W TDC 3.25-12 W
Puissance absorbée 2,5W 3,0W 1,0 W 2,5 W
Longueur de câble lampe LED 5 m 5 m 5 m 5 m
Classe de protection III III III III
Degré de protection IP68 IP68 IP68 IP68
Contenu de la livraison
Pièce en T 1 1/2“ 1 1 1 1 1
Robinet à boisseau sphérique 1 1/2” 1 1 1 1 1
Douille pour exible 1 1/2”x 38 mm 4 4 4 2 4
Douille pour exible 1 1/2”x 32 mm 1
Douille pour exible 1”x 32 mm 1
Douille pour exible 1”x 25 mm 1
Collier de serrage 25 - 40 mm 4 4 4 4 4
Flexible 38 mm 2 m 2 m 2 m 2 m
Flexible 32 mm 2 m
Plaque support 1 1 1 1 1
Vis et écrous 4 4 4 4 4
Transformateur desécurité 1 1 1 1
Veuillez lire attentivement ces instructions d’utilisation avant de mettre en service la cascade.
Consignes de sécurité
• L’alimentation en courant de la pompe et de l’éclairage LED doit correspondre aux spécications du produit. Ne branchez pas la pompe, l’éclairage LED et le câble d’alimentation si
l’alimentation en courant ne correspond pas aux prescriptions spéciées!Vous pouvez obtenir de plus amples informations auprès de votre installateur électrique local reconnu.
• Le raccordement de la prise de la pompe et de l’éclairage LED doit être eectué à une distance de plus de 3,5 m de la piscine ou de l’étang de jardin.
• L’alimentation en courant de la pompe et de l’éclairage LED doit avoir lieu via un transformateur de séparation ou un disjoncteur diérentiel avec courant de fuite nominal < 30
mA. Pour l’éclairage LED, utilisez toujours un transformateur de sécurité IP X4 pour l’extérieur.
• Le câble d’alimentation de l’éclairage LED ne peut pas être remplacé. Si le câble est endommagé, l’appareil ne peut plus être utilisé et doit être éliminé en préservant
l’environnement.
• L’alimentation en courant doit toujours être interrompue pendant le montage ou le démontage de la pompe et de l’éclairage LED ainsi que pendant leur maintenance.
• Les appareils ne doivent pas être utilisés par des personnes (enfants compris) dont les capacités physiques, sensorielles ou psychiques sont diminuées ou qui manquent de
connaissances ou d’expérience, à moins d’être surveillées par une personne responsable de leur sécurité ou d’avoir reçu des instructions concernant l’emploi des appareils. Il faut
surveiller les enfants pour garantir qu’ils ne puissent pas jouer avec les appareils.
Utilisation
• Les chutes d’eau MAMBA LED/MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED sont exclusivement destinées à un usage privé.
• Les chutes d’eau MAMBA LED/MAMBA S LED/STRAIGHT LED peuvent être installées et utilisées au bord de piscines et de bassins de jardin.
• La chute d’eau MAMBA LED Acrylic est exclusivement destinée à être installée et utilisée au bord d’une piscine.
4Instructions d’utilisation pour cascade MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 1 16-11-16 18:54

Installation
Piscine équipée d’un système de ltration à sable
1.) Piscine avec margelles en bois
• Placez la cascade à l’endroit souhaité sur la margelle en bois de votre piscine.
• Assurez-vous que le raccord du exible pour la cascade peut être relié sans dicultés au refoulement existant de la ltration de la piscine.
• Préparez maintenant la cascade pour la raccorder au système de retour d’eau existant conformément à la gure 1.
• Utilisez la plaque de support pour marquer les trous à percer pour les vis et la découpe pour le exible et le câble des lampes à LED. Voir gures 2a, 2b et 2c. Tenez compte de la
situation et de l’épaisseur de paroi de la structure en bois de votre piscine.
• Vous pouvez ensuite monter l’élément de chute d’eau sur le bord du bassin en bois à l’aide des vis et des écrous fournis et raccorder le exible. Voir gures 2d et 2e.
• Pour MAMBA LED/MAMBA S LED/STRAIGHT LED : contrôlez si la barre de LED est correctement xée et posez le câble des lampes en dehors de la piscine et raccordez-le à un
transformateur de sécurité.
• Pour MAMBA LED Acrylic : contrôlez si l’anneau de LED est correctement xé et posez le câble des lampes en dehors de la piscine et raccordez-le à un transformateur de sécurité.
• Vériez encore une fois que l’ensemble du circuit d’eau ne présente aucune partie non étanche. Les raccords à visser ainsi que le exible doivent être recouverts de ruban téon pour
garantir une bonne étanchéité.
• Réglez le débit d’eau comme suit avant de mettre en service la cascade:
Robinet à boisseau sphérique Cascade MARCHE Cascade ARRÊT
Décor cascade ouvert (ON) fermé (OFF)
Retour d’eau piscine fermé (OFF) ouvert (ON)
• Vous pouvez maintenant allumer la pompe et l’éclairage et mettre en service votre cascade.
2.) Autres bordures de piscine
L’installation sur une bordure d’un autre matériau (plastique, béton par ex.) est possible. Le matériel de xation nécessaire à cela (chevilles, vis) n’est pas compris dans le kit.
Étang de jardin
• Placez la cascade à l’endroit souhaité sur le bord de l’étang.
• Assurez-vous que l’installation a lieu sur un fond ferme, avec susamment de place en dessous de la cascade pour le raccordement et la pose du exible.
• Utilisez la plaque support pour repérer les vis ainsi que le exible et le câble d’éclairage LED si la cascade doit être montée sur une plaque en pierre ou en béton.
• Préparez maintenant la cascade pour le raccordement à la pompe. Utilisez pour cela les accessoires joints (exible, douille et robinet à boisseau sphérique).
• Vous pouvez placer et installer la cascade sur le bord de l’étang après avoir eectué ces travaux de raccordement. Les chevilles et les vis nécessaires pour une xation sur une plaque
en pierre ou en béton ne sont pas comprises dans le kit.
• Pour la MAMBA LED/MAMBA S LED/STRAIGHT LED: vériez que la réglette à LED est bien en place et posez le câble d’éclairage à l’extérieur de l’étang puis raccordez-le au
transformateur de sécurité.
• Vériez encore une fois que l’ensemble du circuit d’eau ne présente aucune partie non étanche. Les raccords à visser ainsi que le exible doivent être recouvert de ruban téon pour
garantir une bonne étanchéité.
• Vous pouvez maintenant allumer la pompe et l’éclairage (MAMBA LED/MAMBA S LED/STRAIGHT LED) et mettre en service votre cascade.
• Si le ux d’eau de la cascade est trop fort, il est possible de le régler et de l’adapter en conséquence à l’aide du robinet à boisseau sphérique compris dans le kit.
Remplacement des lampes (MAMBA LED/MAMBA S LED)
• Veuillez procéder comme suit pour remplacer la réglette LED:
• Retirez l’étanchéité de câble (caoutchouc) au pied de la cascade.
• Ouvrez les clips de xation à gauche et à droite de la sortie d’eau, retirez la réglette à LED puis le câble d’éclairage.
• Introduisez vers le haut un l métallique stable (1 m env.) à travers l’ouverture de câble inférieure, accrochez-y la prise du câble puis tirez vers le bas le l métallique.
• Repassez ensuite le câble, placez la réglette à LED et fermez les clips à droite et à gauche.
• Introduisez le câble d’éclairage dans l’étanchéité de câble et rexez l’étanchéité caoutchoutée.
Il n’est pas possible de remplacer individuellement les diodes LED défectueuses. La réglette à LED doit être retirée et remplacée complètement.
MAMBA LED Acrylic
• Dévisser la plaque de support de la xation de la chute d’eau et la retirer.
• Retirer l’anneau de LED du logement d’ampoules qui se trouve sur le dessous de la chute d’eau en acrylique.
• Installer le nouvel anneau de LED et revisser ensuite la plaque de support.
STRAIGHT LED
• Ouvrir les clips de xation à gauche et à droite de la sortie de la chute d’eau, sortir la barre de LED et débrancher la che du câble de la lampe.
• Brancher la che de la nouvelle barre de LEDD, installer ensuite la barre de LED et fermer les clips à droite et à gauche. Ranger le câble de la lampe et la che derrière la barre de
LED.
4Instructions d’utilisation pour cascade MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 2 16-11-16 18:54

4Instructions d’utilisation pour cascade MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Nettoyage
Cascade en inox
Remarque: L’acier est inoxydable mais n’est pas résistant aux taches. Pour cette raison, la surface de votre cascade requiert un nettoyage et un entretien réguliers, exactement comme
vos autres équipements et appareils ménagers en inox, tels qu’un évier et des casseroles. En la nettoyant et l’entretenant régulièrement, votre cascade résiste davantage à la corrosion
et vous cause donc moins de problèmes dus à la corrosion.
• Avant l’installation, eectuer un contrôle de la cascade pour vérier que la surface n’est pas oxydée par du métal ou des substances chimiques avec lesquels la cascade en inox est
entrée en contact pendant les travaux de montage.
• Commencer par un nettoyage hebdomadaire an de trouver et dénir l’intervalle de temps le plus approprié.
• Veiller à ce qu’aucun dépôt de matières telles que le sel, la poussière, la saleté, etc., ne se forme sur la cascade en inox, notamment sur la zone intermédiaire (par ex. les vis de la
cascade et la xation de la réglette à LED).
• Éviter tout contact direct avec les autres métaux et matériaux, en particulier le fer, le béton, etc.
• Le nettoyage de la cascade peut être eectué normalement avec de l’eau du robinet. N’utiliser en aucun cas du chlore ou de l’eau de Javel pour le nettoyage. Si des premiers signes
de rouille apparaissent, nettoyer les pièces à l’aide d’une solution nettoyante pour inox (pas d’abrasif) ou de l’acide nitrique dans une solution contenant 10-15% d’eau. Dans les
deux cas, rincer les pièces avec de l’eau du robinet et essuyer à l’aide d’un chion en coton.
• Veiller à ce qu’aucun produit de nettoyage et d’entretien ne se répande dans l’eau de la piscine ou de l’étang.
• Pour les travaux de nettoyage, utiliser un chion doux (par ex. en microbres, en coton) pour éviter de rayer les surfaces en inox.
• Contrôler régulièrement la valeur du pH de l’eau et veiller à utiliser correctement les produits désinfectants.
• Lors de l’entretien de la piscine, veiller à bien doser le chlore ou le sel an d’éviter l’oxydation de la surface due à une concentration élevée.
• Faire circuler l’eau tous les jours pour qu’aucun dépôt ne se forme sur les pièces en inox qui se trouvent au contact de l’eau.
• Contrôler la cascade en inox lors des travaux de maintenance annuels.
Chute d’eau en acrylique pour piscines
Remarque : lorsque vous nettoyez du verre acrylique, il est important d’éviter que le matériaux se chargent d’électricité statique. L’électricité statique attire la poussière, qui est
certes facile à essuyer, mais qui peut grier le matériau. Le nettoyage et le traitement avec un nettoyant antistatique pour plastiques permet d’éviter les charges électrostatiques et de
maintenir le verre acrylique propre plus longtemps. Les zones opaques et les gries peuvent être éliminées avec une pâte de polissage et de réparation sans cire pour verre acrylique.
• Avant l’installation, contrôlez la chute d’eau en acrylique an de vérier la présence éventuelle de salissures, par exemple de sable ou de poussière, avec lesquelles la chute d’eau en
acrylique serait entrée en contact durant les travaux de montage.
• Commencez par un nettoyage hebdomadaire pour dénir l’intervalle optimal entre deux nettoyages.
• Veillez à ce qu’aucune substance, comme le sel, la poussière, la saleté, ne se dépose sur et dans la chute d’eau en acrylique. Soyez particulièrement attentif aux zones intermédiaires
(par exemple les raccords à vis de la chute d’eau).
• Ne pas nettoyer le verre acrylique avec des produits nettoyants chimiques comme de la ligroïne, des diluants ou de l’acétone. Ces produits ramollissent la surface et laissent un voile
dénitif sur le verre acrylique. N’utilisez pas non plus d’alcool dénaturé ou des nettoyants pour vitres, car ils n’éliminent pas les particules de saleté solides (par exemple le sable et
la poussière).
• Ne pas travailler avec des brosses, de la laine d’acier ou d’autres matériaux abrasifs sur le verre acrylique et ne pas non plus utiliser des appareils de nettoyage mécano-rotatifs. La
chute d’eau en acrylique ne doit jamais être nettoyée en cas de fort ensoleillement ou lorsque les températures sont extrêmes, car cela peut former des taches sur le verre acrylique.
• Veillez à ce que les produits nettoyants et d’entretien ne s’écoulent pas dans l’eau de la piscine ou du bassin.
• Pour les travaux de nettoyage et d’entretien, utilisez un chion doux (par exemple en microbres, en coton) pour éviter de grier la surface en acier inoxydable.
• Pour nettoyer les salissures importantes, la surface peut être traitée avec un nettoyeur à pression ou un nettoyeur à vapeur. Pour les saletés tenaces, l’eau peut être mélangée à un
produit nettoyant doux (produit vaisselle).
• Pour l’entretien de la piscine, veillez impérativement à doser correctement le chlore ou les sels. Des concentrations trop élevées peuvent attaquer la surface et laisser un voile
dénitif sur le verre acrylique.
• Faites circuler l’eau tous les jours pour éviter la formation de dépôts sur les pièces en acrylique qui sont en contact avec l’eau.
• Contrôlez la chute d’eau en acrylique lors de la maintenance annuelle préventive.
Éclairage LED
Utilisez uniquement de l’eau et un chion doux. Faites attention à ne pas rayer ou endommager le verre des diodes LED.
Maintenance et réparations
• Une réparation du câble d’éclairage LED ou du transformateur endommagé n’est pas possible.Vous ne devez alors plus utiliser l’élément concerné et devez l’éliminer en préservant
l’environnement.
• Faites attention à ce que la pompe, les raccords du exible et la cascade ne gèlent pas. Retirez donc tous les composants en temps utile et conservez-les dans un endroit à l’abri du gel.
Garantie
Ce produit est garanti deux ans à compter de la date d’achat contre les défauts de fabrication et de matériel pouvant être prouvés. La justication d’achat d’origine doit être présentée
pour les réclamations dans le cadre de cette garantie. La garantie ne couvre pas les réclamations survenues à la suite d’une erreur de montage et/ou d’exploitation, d’entretien
insusant, de dommages dus au gel, de tentatives de réparation incorrectes, d’utilisation de la force, d’erreur de tierce personne, de surcharge, de dommages mécaniques ou
d’inuence de corps étrangers. De même, toutes les réclamations concernant l’endommagement de pièces et/ou des problèmes dus à l’usure sont exclues de la garantie.
Déclaration de conformité
La société Ubbink Garden BV certie sous sa propre responsabilité que l’éclairage LED des produits MAMBA LED/ MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED répond aux
exigences des directives européennes 2006/95/CE (basse tension) et 2004/108/EG (CEM). Les normes harmonisées suivantes ont notamment été appliquées :
EN 60598-1:2008+A11; EN 60598-2-7:1989+A2+A13; ZEK 01.2-08/12.08
EN 55015:2006; EN 61000-3-2:2006; EN 61000-3-3:1995+A1:2001+A2:2005; EN 61547:1995+A1:2000
2
Protection de l’environnement
Les appareils électriques ne doivent pas être jetés à la poubelle.Veuillez remettre votre appareil usagé à votre point de collecte local. Pour de plus amples
renseignements, adressez-vous à votre revendeur ou à l’entreprise de recyclage.
Mamba/straight manual 2016.indd 3 16-11-16 18:54

Design-Wasserfälle aus chlor- und salzwasserbeständigem Edelstahl und Acrylglas für Swimming Pools und Gartenteiche. Inklusive Zubehör für den Anschluss an ein
Poolltersystem und den Anschluss an eine Gartenteichpumpe. Die Modelle MAMBA LED/MAMBA Acrylic LED/MAMBA S LED/STRAIGHT LED mit integrierter 12V LED-
Beleuchtung. Mit dieser Gebrauchsanweisung erhalten Sie wichtige Informationen, die hilfreich sind für die Installation, Inbetriebnahme,Wartung und Pege Ihres Design-
Wasserfalls. Bitte lesen Sie die Gebrauchsanweisung sorgfältig und bewahren Sie diese gut auf.
Technische Daten
Modell MAMBA MAMBA LED MAMBA LED Acrylic MAMBA S LED STRAIGHT LED
Artikelnummer 7504442 7504459 7504637 7504632 7504636
Material INOX 316 L INOX 316 L Acryl INOX 316 L INOX 316 L
Schlauchanschluss 1 1/2”(Innengewinde) 1 1/2”(Innengewinde) 1 1/2”(Innengewinde) 1”(Innengewinde) 1 1/2”(Innengewinde)
Empfohlene Pumpenleistung
Pools mit Sandlter
(0.8 bar = 8 mWs) 5,5 - 11 m3/h 5,5 - 11 m3/h 5,5 - 11 m3/h 4,5 - 11 m3/h 5,5 - 11 m3/h
PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 50 / 75 / 120 PoolmaxTP 75 / 120
Gartenteiche 6.000-12.000 l/h 6.000-12.000 l/h - 4.500-8.000 l/h 6.000-12.000 l/h
Cascademax 12000 Cascademax 12000 - Xtra 6000 Fi Cascademax 12000
LED-Beleuchtung
LED-Leiste / LED-Ring Leiste 30 cm, 20 LED, blau Ring Ø 8 cm, 24 SMD
warm weiß Leiste 14 cm, 9 LED, warm weiß Leiste 30 cm, 20 LED, blau
Spannung/Frequenz 12 VAC 50 Hz 12VAC 50 Hz 12VAC 50 Hz 12VAC 50 Hz
Sicherheitstransformator TDC 3.25-12W TDC 3.25-12 W TDC 3.25-12W TDC 3.25-12 W
Leistungsaufnahme 2,5W 3,0 W 1,0 W 2,5 W
Kabellänge LED-Leuchte 5 m 5 m 5 m 5 m
Schutzklasse III III III III
Schutzart IP68 IP68 IP68 IP68
Lieferumfang
T-Stück 11/2“ 1 1 1 1 1
Kugelhahn 1 1/2” 1 1 1 1 1
Schlauchtülle 11/2”x 38mm 4 4 4 2 4
Schlauchtülle 1 1/2”x 32mm 1
Schlauchtülle 1”x 32mm 1
Schlauchtülle 1”x 25mm 1
Schlauchklemme 25-40mm 4 4 4 4 4
Schlauch 38 mm 2 m 2 m 2 m 2 m
Schlauch 32 mm 2 m
Unterlegplatte 1 1 1 1 1
Schrauben undMuttern 4 4 4 4 4
Sicherheitstransformator 1 1 1 1
Bitte lesen Sie die Gebrauchsanleitung sorgfältig, bevor Sie den Wasserfall in Betrieb nehmen.
Sicherheitsanweisungen
• Die Stromversorgung von Pumpe und LED-Beleuchtung muss den Produktspezikationen entsprechen. Schließen Sie Pumpe, LED-Beleuchtung und Stromversorgungskabel nicht
an, wenn die Stromversorgung die speziziertenVorschriften nicht erfüllt! Weitere Informationen können Sie von Ihrem lokalen, anerkannten Elektroinstallateur erhalten.
• Der Steckeranschluss der Pumpe und LED-Beleuchtung muss in einem Abstand von mehr als 3,5 m zum Schwimmbecken oder Gartenteich erfolgen.
• Die Stromversorgung der Pumpe und LED-Beleuchtung muss über einen Trenntransformator oder einen Fehlerstromschalter (FI - Schalter) mit < 30mA Nennfehlerstrom erfolgen.
Verwenden Sie für die LED- Beleuchtung immer einen Sicherheits-Transformator IP X4 für Außenbereiche.
• Das Stromversorgungskabel der LED-Beleuchtung kann nicht ersetzt werden.Wenn das Kabel beschädigt ist, kann das Gerät nicht mehr verwendet werden und muss sachgerecht
entsorgt werden.
• Während des Auf- oder Abbaus der Pumpe und LED-Beleuchtung sowie bei derenWartung muss die Stromversorgung immer unterbrochen sein.
• Die Geräte sind nicht zur Benutzung durch Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und
Kenntnissen geeignet, es sei denn, diese wurden von einer für ihre Sicherheit verantwortlichen Person überwacht oder erhielten Anweisungen bezüglich der Verwendung der
Geräte. Kinder sind zu überwachen um sicherzustellen, dass sie nicht mit den Geräten spielen..
Verwendung
• Die Wasserfälle MAMBA LED/MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED sind zur ausschließlichen Verwendung in privaten Haushalten bestimmt.
• Die Wasserfälle MAMBA LED/MAMBA S LED/STRAIGHT LED können an Swimming Pools und Gartenteichen installiert und betrieben werden.
• Der Wasserfall MAMBA LED Acrylic ist ausschließlich für die Installation und Betrieb an Swimming Pools bestimmt.
2Bedienungsanleitung für Wasserfälle MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 4 16-11-16 18:54

Installation
Swimmingpool mit Sandltersystem
1.) Pool mit Holzbeckenrand
• Platzieren Sie dasWasserfallelement an dem von Ihnen ausgewählten Platz auf dem Holzbeckenrand Ihres Swimmingpools.
• Stellen Sie dabei sicher, dass der Schlauchanschluss für das Wasserfallelement problemlos mit dem bestehendenWasserrücklauf vom Filter um Pool verbunden werden kann.
• Bereiten Sie nun das Wasserfallelement für dieVerbindung mit dem bestehenden Wasserrücklaufsystem entsprechend der Abbildung 1 vor.
• Verwenden Sie die Unterlegplatte zum Markieren der Bohrlöcher für die Schrauben sowie den Ausschnitt für Schlauch und LED-Leuchtenkabel. Siehe Abbildungen 2a, 2b und 2c.
Beachten Sie dabei die Lage undWandstärke der Holzkonstruktion Ihres Swimmingpools.
• Danach können Sie das Wasserfallelement mit den beigefügten Schrauben und Muttern auf dem Holzbeckenrand fest montieren und den Schlauchanschluss vornehmen. Siehe
Abbildungen 2d und 2e.
• Bei MAMBA LED/MAMBA S LED/STRAIGHT LED: überprüfen Sie die LED - Leiste auf korrekten Sitz und verlegen Sie das Leuchtenkabel außerhalb des Swimmingpools und verbinden
Sie dieses mit dem Sicherheitstransformator.
• Bei MAMBA LED Acrylic: überprüfen Sie den LED-Ring auf korrekten Sitz und verlegen Sie das Leuchtenkabel außerhalb des Swimmingpools und verbinden Sie dieses mit dem
Sicherheitstransformator.
• Prüfen Sie den gesamtenWasserkreislauf noch einmal auf undichte Stellen. Undichte Schraub- bzw. Schlauchverbindungen sollten mit handelsüblichemTeonband abgedichtet
werden.
• Bevor Sie den Wasserfall in Betrieb nehmen, regeln Sie den Wasseruss wie folgt:
Kugelhahn Wasserfall AN Wasserfall AUS
Wasserfallornament oen (ON) geschlossen (OFF)
Wasserrücklauf Pool geschlossen (OFF) oen (ON)
• Jetzt können Sie die Pumpe und LED-Beleuchtung einschalten und IhrenWasserfall in Betrieb nehmen.
2.) Andere Poolränder
Die Installation auf einem Poolrand aus anderem Material (z.B. Kunststo, Beton) ist möglich. Das hierfür erforderliche Befestigungsmaterial (Dübel, Schrauben) ist nicht im
Lieferumfang enthalten
Gartenteich
• Platzieren Sie dasWasserfallelement an dem von Ihnen ausgewählten Platz am Gartenteichrand..
• Stellen Sie dabei sicher, dass die Installation auf einem feste Untergrund erfolgt, mit ausreichend Platz unterhalb des Wasserfallelements für den Anschluss und dasVerlegen des
Schlauches.
• Verwenden Sie die Unterlegplatte zum Markieren der Bohrlöcher für die Schrauben sowie Schlauch und LED-Leuchtenkabel, wenn dasWasserfallelement auf einer Stein- bzw.
Betonplatte montiert werden soll.
• Bereiten Sie nun das Wasserfallelement für dieVerbindung mit der Pumpe vor. Benutzen Sie hierfür das mitgelieferte Zubehör (Schlauch, Tülle und Kugelhahn)
• Nach diesen Anschlussarbeiten können Sie dasWasserfallelement am Teichrand platzieren und ausrichten. Dübel und Schrauben für eine Befestigung auf einer Stein- bzw.
Betonplatte sind nicht im Lieferumfang enthalten.
• bei MAMBA LED/MAMBA S LED/STRAIGHT LED: überprüfen Sie die LED - Leiste auf korrekten Sitz und verlegen Sie das Leuchtenkabel außerhalb des Gartenteiches und verbinden
Sie dieses mit dem Sicherheitstransformator.
• Prüfen Sie den gesamtenWasserkreislauf noch einmal auf undichte Stellen. Undichte Verbindungen sollten mit passenden Schlauchklemmen bzw. handelsüblichemTeonband
abgedichtet werden.
• Jetzt können Sie die Pumpe und LED-Beleuchtung (MAMBA LED/MAMBA S LED/STRAIGHT LED) einschalten und IhrenWasserfall in Betrieb nehmen.
• Sollte der Wasseraustritt am Wasserfallelement zu stark sein, so kann dieser unter Verwendung des im Lieferumfang enthaltenen Kugelhahnes entsprechend reguliert und
angepasst werden.
Auswechseln der Leuchtmittel (MAMBA LED/MAMBA S LED)
• Für einen Austausch der LED-Leiste gehen Sie bitte wie folgt vor:
• Am Boden des Wasserfallelements die Kabeldichtung (Gummi) entfernen,
• Am Wasserfallauslauf die Befestigungsclips links und rechts önen, die LED Leiste herausnehmen und das Leuchtenkabel herausziehen.
• Einen stabilen Draht (ca. 1 m) durch die untere Kabelönung nach oben durchschieben, daran den Kabelstecker einhaken, und dann den Draht wieder nach unten herausziehen.
• Danach das Kabel nachziehen, die LED Leiste einsetzen und die Clips rechts und links schließen.
• Das Leuchtenkabel in die Kabeldichtung einführen und die Gummidichtung wieder fest aufstecken.
Ein Austausch einzelner, defekter LED-Dioden ist nicht möglich. Die betreende LED-Leuchte muss komplett entfernt und ausgetauscht werden.
MAMBA LED Acrylic
• Die Unterlegplatte derWasserfallbefestigung lösen und entfernen.
• Den LED-Ring aus dem an der Unterseite des Acryl-Wasserfalls bendlichen Leuchtmittelschacht entnehmen.
• Den neuen LED-Ring einsetzten und anschließend die Unterlegplatte wieder festschrauben.
STRAIGHT LED
• Am Wasserfallauslauf die Befestigungsclips links und rechts önen, die LED Leiste herausnehmen und die Steckerverbindung des Leuchtenkabels trennen.
• Die Steckerverbindung mit der neuen LED-Leiste herstellen, anschließend die LED-Leiste einsetzen und die Clips rechts und links schließen. Dabei das Leuchtenkabel und die
Steckerverbindung hinter der LED-Leiste verstauen.
2Bedienungsanleitung für Wasserfälle MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 5 16-11-16 18:54

Reinigung
Edelstahl-Wasserfall
Hinweis: Edelstahl ist rostfrei aber nicht eckenbeständig. Darum erfordert die Oberäche IhresWasserfalls eine regelmäßige Reinigung und Pege, genauso wie Ihre anderen
Haushaltsgeräte aus Edelstahl, wie zum Beispiel Spüle und Kochtöpfe. Bei einer regelmäßigen Reinigung und Pege haben Sie weniger Probleme mit Korrosion und Ihr Wasserfall ist
korrosionsbeständiger.
• Vor der Installation eine Kontrolle desWasserfalls vornehmen, zur Feststellung einer möglichen Oxidation der Oberäche durch ggf. Metalle oder Chemikalien, mit denen der
Edelstahl-Wasserfall während den Montagearbeiten evtl. in Kontakt gekommen ist.
• Mit einer wöchentlichen Reinigung beginnen, um den optimalen Zeitabstand herauszunden und festzulegen.
• Darauf achten, dass sich auf dem Edelstahl-Wasserfall keine Ablagerungen von Stoen wie z.B. Salz, Staub, Schmutz, usw. bilden. Hierbei besonders auf die Zwischenbereiche (z.B.
Verschraubung des Wasserfalls und Befestigung der LED-Leiste) achten.
• Den direkten Kontakt mit anderen Metallen oder Materialien vermeiden, insbesondere Eisen, Beton, usw.
• Die Reinigung des Wasserfalls kann normalerweise mit Leitungswasser erfolgen. Auf keinen Fall Chlor oder Bleichmittel zur Reinigung verwenden. Wenn sich erste Anzeichen von
Rost gebildet haben, die Teile mit einem Edelstahlreiniger (kein Scheuermittel) oder mit Salpetersäure in einer 10-15%Wasserlösung reinigen. In beiden Fällen dieTeile mit
Leitungswasser abspülen und mit einem Baumwolltuch trocknen.
• Achten Sie darauf, dass keine Reinigungs-und Pegemittel in das Pool- bzw. Teichwasser gelangen.
• Verwenden Sie bei den Reinigungsarbeiten ein weichesTuch (z.B. Mikrofaser, Baumwolle), um ein Zerkratzen der Edelstahloberäche zu vermeiden.
• Den pH-Wert regelmäßig kontrollieren und auf die korrekteVerwendung von Desinfektionsmitteln achten.
• Bei Schwimmbeckenpege auf eine korrekte Dosierung mit Chlor oder Salzen achten, um eine Oxidation der Oberäche durch zu hohe Konzentrationen zu vermeiden.
• Das Wasser täglich zirkulieren lassen, damit sich an den in Kontakt mitWasser bendlichen Edelstahlteilen keine Ablagerungen bilden.
• Bei einer jährlichen vorbeugenden Wartung den Edelstahl-Wasserfall kontrollieren.
Acryl-Wasserfall für Pools
Hinweis: Beim Reinigen von Acrylglas ist es wichtig zu verhindern, dass das Material elektrostatisch aufgeladen wird. Elektrostatische Auadung zieht leicht Staub an, der
zwar einfach wegzuwischen ist, aber möglicherweise Kratzer hinterlässt. Durch die Reinigung und Behandlung mit einem antistatischen Kunststoreiniger vermeiden Sie eine
elektrostatische Auadung und das Acrylglas bleibt länger sauber. Blindstellen und Kratzer können Sie mit einer wachsfreien Acrylglas Polier- und Reparaturpaste entfernen.
• Vor der Installation eine Kontrolle des Acryl-Wasserfalls vornehmen, zur Feststellung vonVerschmutzungen, z.B. Sand oder Staub, mit denen der Acryl-Wasserfall während den
Montagearbeiten evtl. in Kontakt gekommen ist.
• Mit einer wöchentlichen Reinigung beginnen, um den optimalen Zeitabstand herauszunden.
• Darauf achten, dass sich auf und in dem Acryl-Wasserfall keine Ablagerungen von Stoen wie z.B. Salz, Staub, Schmutz, usw. bilden. Hierbei auch auf die Zwischenbereiche (z.B.
Verschraubung des Wasserfalls) achten.
• Das Acrylglas nicht mit chemischen Reinigungsmitteln, wie z. B.Waschbenzin, Verdünner oder Aceton, reinigen. Diese Mittel weichen die Oberäche auf und hinterlassen einen
bleibenden Schleier auf dem Acrylglas. Auch keinen Spiritus und Glasreiniger verwenden, weil diese die festen Schmutzpartikel (z. B. Sand und Staub) nicht lösen.
• Das Acrylglas nicht mit Bürsten, Stahlwolle oder anderen kratzenden Materialien bearbeiten und auch keine mechanisch-rotierenden Reinigungsgeräte verwenden. Der Acryl-
Wasserfall sollte niemals bei starker Sonneneinstrahlung oder extremen Temperaturbedingungen gereinigt werden, da hierdurch Flecken auf dem Acrylglas entstehen können.
• Achten Sie darauf, dass keine Reinigungs-und Pegemittel in das Pool- bzw. Teichwasser gelangen.
• Verwenden Sie bei den Reinigung- und Pegearbeiten ein weichesTuch (z.B. Mikrofaser, Baumwolle), um ein Zerkratzen der Edelstahloberäche zu vermeiden.
• Für das Reinigen von starkenVerschmutzungen kann die Oberäche mit einem Druckreiniger oder Dampfstrahler bearbeitet werden. Bei hartnäckigen Verschmutzungen kann dem
Wasser ein mildes Reinigungsmittel (Spülmittel) beigemischt werden.
• Bei der Schwimmbeckenpege unbedingt auf eine korrekte Dosierung mit Chlor oder Salzen achten. Zu hohe Konzentrationen können die Oberäche angreifen und einen
bleibenden Schleier auf dem Acrylglas hinterlassen.
• Das Wasser täglich zirkulieren lassen, damit sich an den in Kontakt mitWasser bendlichen Acrylteilen keine Ablagerungen bilden.
• Bei einer jährlichen vorbeugenden Wartung den Acryl-Wasserfall kontrollieren.
LED-Beleuchtung
Verwenden Sie nur Wasser und ein weiches Tuch. Achten Sie darauf, das Glas der LED-Dioden nicht zu zerkratzen oder zu beschädigen.
Wartung und Reparaturen
• Wenn das Kabel der LED-Leuchte oder derTransformator beschädigt sind, ist keine Reparatur möglich. Sie dürfen das betroeneTeil dann nicht weiter verwenden und müssen es
sachgerecht entsorgen.
• Achten Sie darauf, dass die Pumpe, Schlauchverbindungen und Wasserfallelement nicht einfrieren. Entfernen Sie diese deshalb rechtzeitig und bewahren Sie alle Komponenten an
einem frostsicheren Ort auf.
Garantie
Wir garantieren dieses Produkt für zwei Jahre gegen nachweisliche Material- und Herstellungsfehler; beginnend mit dem Kaufdatum. Der Originalkaufnachweis muss bei
Reklamationen unter dieser Garantie vorgelegt werden. Die Garantie deckt solche Reklamationen nicht ab, die durch Montage und/oder Betriebsfehler, ungenügende Pege,
Frostschäden, falsche Reparaturversuche, Anwendung von Gewalt, Fehler von Dritten, Überlast, mechanische Beschädigungen oder Einwirkung von Fremdkörpern hervorgerufen
wurden. Ebenfalls sind alle Reklamationen betreend Schäden an Teilen und/oder Probleme infolge von Abnutzung von der Garantie ausgeschlossen.
Konformitätserklärung
Die Firma Ubbink Garden BV erklärt in eigener Verantwortung, dass die LED-Beleuchtung der Produkte MAMBA LED/ MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED die
Anforderungen der Europäischen Richtlinien 2006/95/EG (Niederspannung) und 2004/108/EG (EMC) erfüllen. Im Besonderen wurden die folgenden harmonisierten Normen
angewandt:
EN 60598-1:2008+A11; EN 60598-2-7:1989+A2+A13; ZEK 01.2-08/12.08
EN 55015:2006; EN 61000-3-2:2006; EN 61000-3-3:1995+A1:2001+A2:2005; EN 61547:1995+A1:2000
2
2Bedienungsanleitung für Wasserfälle MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Umweltschutz
Elektroaltgeräte sollen nicht mit dem Hausmüll entsorgen werden. Bitte bringen Sie das Altgerät zu Ihrer örtlichen Sammelstelle.Weitere Auskünfte erhalten Sie von
Ihren Händler oder Entsorgungsunternehmen.
Mamba/straight manual 2016.indd 6 16-11-16 18:54

Designwatervallen van chloor- en zoutwaterbestendig roestvrij staal en acryl voor zwembaden en tuinvijvers. Inclusief accessoires voor de aansluiting op een
zwembadltersysteem en een aansluiting op een tuinvijverpomp. De modellen MAMBA LED/MAMBA Acrylic LED/MAMBA S LED/STRAIGHT LED met geïntegreerde 12V
led-verlichting. Deze gebruiksaanwijzing bevat belangrijke informatie over de installatie, ingebruikname, het onderhoud en service-werkzaamheden aan uw designwaterval.
Lees deze gebruiksaanwijzing goed door en bewaar de gebruiksaanwijzing goed.
Technische gegevens
Model MAMBA MAMBA LED MAMBA LED Acrylic MAMBA S LED STRAIGHT LED
Artikelnummer EU 7504442 7504459 7504637 7504632 7504636
Materiaal INOX 316 L INOX 316 L Acryl INOX 316 L INOX 316 L
Slangaansluiting 1 1/2”
(binnenschroefdraad) 1 1/2” (binnenschroefdraad) 1 1/2” (binnenschroefdraad) 1” (binnenschroefdraad) 1 1/2” (binnenschroefdraad)
Aanbevolen pompcapaciteit
Zwembaden met zandlter
(0,8 bar = 8 m pompopvoerhoogte)
5,5 - 11 m3/h 5,5 - 11 m3/h 5,5 - 11 m3/h 4,5 - 11 m3/h 5,5 - 11 m3/h
PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 50 / 75 / 120 PoolmaxTP 75 / 120
Tuinvijvers
6.000-12.000 l/h 6.000-12.000 l/h - 4.500-8.000 l/h 6.000-12.000 l/h
Cascademax 12000 Cascademax 12000 - Xtra 6000 Fi Cascademax 12000
Ledverlichting
LED strip/LED ring Strip 30 cm, 20 LED, blue Ring Ø 8 cm, 24 SMD warm white Strip 14 cm, 9 LED, warm white Strip 30 cm, 20 LED, blauw
Spanning/frequentie 12VAC 50 Hz 12VAC 50 Hz 12 VAC 50 Hz 12 VAC 50 Hz
Veiligheidstransformator TDC 3.25-12W TDC 3.25-12W TDC 3.25-12 W TDC 3.25-12 W
Vermogen 2,5W 3,0 W 1,0 W 2,5 W
Kabellengte ledlamp 5 m 5 m 5 m 5 m
Veiligheidsklasse III III III III
Veiligheidstype IP68 IP68 IP68 IP68
Inbegrepen
T-stuk 1½“ 1 1 1 1 1
Kogelkraan 1 ½” 1 1 1 1 1
Slangmondstuk 1½”x 38mm 4 4 4 2 4
Slangmondstuk 1 1/2”x 32 mm 1
Slangmondstuk 1”x 32 mm 1
Slangmondstuk 1”x 25 mm 1
Slangklem 25-40mm 4 4 4 4 4
Slang 38 mm 2 m 2 m 2 m 2 m
Slang 32 mm 2 m
Onderplaat 1 1 1 1 1
Schroeven en moeren 4 4 4 4 4
Veiligheidstransformator 1 1 1 1
Lees de gebruiksaanwijzing a.u.b. zorgvuldig door voordat u de waterval in bedrijf stelt.
Veiligheidsaanwijzingen
• De stroomvoorziening van de pomp en de ledverlichting moet voldoen aan de productspecicaties. Sluit de pomp, de ledverlichting en de stroomkabel niet aan als de
stroomvoorziening niet voldoet aan de gespeciceerde voorschriften!Verdere informatie is verkrijgbaar bij uw lokale erkende elektromonteur.
• De stekker van de pomp en de ledverlichting moet worden aangesloten op een afstand van meer dan 3,5m ten opzichte van het zwembad of de vijver.
• De stroomvoorziening van de pomp en de ledverlichting moet gebeuren via een scheidingstransformator of een aardlekschakelaar (FI-schakelaar) met < 30mA nominale
foutstroom. Gebruik voor de ledverlichting steeds een veiligheidstransformator IP X4 voor buitengebruik.
• De stroomkabel van de ledverlichting kan niet worden vervangen. Wanneer de kabel beschadigd is, kan het apparaat niet meer worden gebruikt en moet het op deskundige wijze
worden verwijderd.
• Tijdens de montage of demontage van de pomp en de ledverlichting alsook bij het onderhoud ervan moet de stroomvoorziening onderbroken zijn.
• De apparaten zijn niet geschikt voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of geestelijke capaciteiten of gebrek aan ervaring en kennis
behalve indien personen, die voor hun veiligheid verantwoordelijk zijn, op hen toezicht houden of ze werden geïnstrueerd over het gebruik van de apparaten. Op kinderen moet
toezicht worden gehouden om te garanderen dat ze niet met de apparaten spelen.
Gebruik
• De watervallen MAMBA LED/MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED zijn uitsluitend bedoeld voor privégebruik.
• De watervallen MAMBA LED/MAMBA S LED/STRAIGHT LED kunnen in zwembaden en tuinvijvers geïnstalleerd en gebruikt worden.
• De waterval MAMBA LED Acrylic is uitsluitend bedoeld voor installatie en gebruik in zwembaden.
3Gebruiksaanwijzing voor watervallen MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 7 16-11-16 18:54

Installatie
Zwembad met zandltersysteem
1.) Zwembad met houten rand
• Plaats het watervalelement op de houten rand van uw zwembad op de door u gekozen plaats.
• Let er daarbij op dat de slangaansluiting voor het watervalelement probleemloos met de bestaande waterterugloop van de zwembadlter kan worden verbonden.
• Bereid nu het watervalelement voor de verbinding met het bestaande waterterugloopsysteem voor overeenkomstig afbeelding 1 .
• Gebruik de onderlegplaat om de boorgaten voor de schroeven en de uitsnede voor de slang en de led-lichtkabel te markeren. Zie afb. 2a, 2b en 2c. Houd daarbij rekening met de
positie en de wandsterkte van de houdconstructie van uw zwembad.
• Nu kunt u het watervalelement met de bijgevoegde schroeven en moeren vastmaken op de houten rand en de slang aansluiten. Zie afb. 2d en 2e.
• Voor de MAMBA LED/MAMBA S LED/STRAIGHT LED: Controleer of de led-lijst correct zit en leg de lichtkabel buiten het zwembad. Sluit de lichtkabel aan op de
veiligheidstransformator.
• Voor de MAMBA LED Acrylic: Controleer of de led-ring correct zit en leg de lichtkabel buiten het zwembad. Sluit de kabel aan op de veiligheidstransformator.
• Controleer het complete watercircuit nogmaals op lekkage. Ondichte schroef- resp. slangverbindingen moeten worden afgedicht met in de handel gebruikelijk teonband.
• Voordat u de waterval in bedrijf stelt, moet u de waterstroom als volgt regelen:
Kogelkraan Waterval AAN Waterval UIT
Watervalornament Open (ON) Gesloten (OFF)
Waterterugloop zwembad Gesloten (OFF) Open (ON)
• U kunt de pomp en de ledverlichting nu inschakelen en uw waterval in bedrijf stellen.
2.) Andere zwembadranden
De installatie op een zwembadrand van een ander materiaal (bijv. kunststof, beton) is mogelijk. Het bevestigingsmateriaal dat hiervoor is vereist (deuvels, schroeven) is niet
inbegrepen .
Vijver
• Plaats het watervalelement op de rand van de tuinvijver op de door u gekozen plaats.
• Let er daarbij op dat op een vaste ondergrond wordt geïnstalleerd met voldoende plaats onder het watervalelement voor het aansluiten en leggen van de slang.
• Gebruik de onderplaat voor het markeren van de boorgaten voor de schroeven alsook de slang en de ledlampkabel als het watervalelement op een stenen plaat resp. betonplaat
moet worden gemonteerd.
• Bereid nu het watervalelement voor op verbinding met de pomp. Gebruik hiervoor de meegeleverde accessoires (slang, mondstuk en kogelkraan).
• Na deze aansluitwerkzaamheden kunt u het watervalelement op de rand van de vijver plaatsen en uitrichten. De deuvels en schroeven voor de bevestiging op een stenen plaat
resp. betonplaat zijn niet inbegrepen.
• Bij MAMBA LED/MAMBA S LED/STRAIGHT LED: controleer of de ledstrip correct zit, leg de lampkabel buiten de vijver en verbind deze met de veiligheidstransformator.
• Controleer het complete watercircuit nogmaals op lekkage. Ondichte verbindingen moeten met passende slangklemmen resp. in de handel gebruikelijk teonband worden
afgedicht.
• U kunt nu de pomp en de ledverlichting (MAMBA LED/MAMBA S LED/STRAIGHT LED) inschakelen en uw waterval in bedrijf stellen.
• Als de wateruitstroming via het watervalelement te sterk is, kan dit worden geregeld en aangepast door middel van de kogelkraan, die inbegrepen is.
Vervanging van de verlichtingsmiddelen (MAMBA LED/MAMBA S LED)
• Om de ledstrip te vervangen, moet u als volgt te werk gaan:
• Op de bodem van het watervalelement de kabeldichting (rubber) verwijderen;
• Aan de uitloop van de waterval de bevestigingsklemmen links en rechts openen, de ledstrip wegnemen en de lampkabel eruit trekken;
• Schuif een stabiele draad (ca. 1 m) door de onderste kabelopening naar boven, haak de kabelstekker daaraan vast en trek dan de draad opnieuw naar beneden eruit.
• Trek daarna aan de kabel, plaats de ledstrip en sluit de klemmen rechts en links.
• Leid de lampkabel in de kabeldichting en bevestig de rubberdichting stevig.
Het is niet mogelijk om afzonderlijke defecte leddioden te vervangen. De desbetreende ledlamp moet compleet worden weggenomen en vervangen.
MAMBA LED Acrylic
• Maak de onderlegplaat van de watervalbevestiging los en verwijder de plaat.
• Verwijder de led-ring uit de lichtschacht aan de onderkant van de acrylwaterval.
• Plaats vervolgens de nieuwe led-ring, zet de ring vast en schroef de onderlegplaat weer vast.
STRAIGHT LED
• Maak de clips links en rechts van de wateruitloop los, neem de led-lijst eruit en haal de stekker van de lichtkabel uit het stopcontact.
• Stop de stekker van de nieuwe led-lijst in het stopcontact, plaats de led-lijst en sluit de clips links en rechts.Verstop de lichtkabel en de stekker achter de led-lijst.
3Gebruiksaanwijzing voor watervallen MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 8 16-11-16 18:54

Reiniging
Roestvrijstalen waterval
Tip: Roestvrij staal is bestand tegen roest, maar niet tegen vlekken. U dient uw waterval dan ook regelmatig te reinigen en te onderhouden, net zoals al uw ander huishoudelijk
materiaal van roestvrij staal, zoals wasbakken en pannen. Wanneer u de waterval goed reinigt en onderhoudt, zult u minder problemen hebben met corrosie; uw waterval zal dan nog
beter bestand zijn tegen roestvorming.
• Controleer de waterval vóór ingebruikname op mogelijke corrosie door evt. metalen of chemicaliën waarmee uw roestvrijstalen waterval tijdens de montage in aanraking kwam.
• Begin met een wekelijkse reiniging. Op die manier kunt u uitvinden wat het ideale tijdsinterval is.
• Let erop dat zich op de roestvrijstalen waterval geen stoen, zoals zout, stof, vuil e.d. kunnen afzetten.
• Controleer dan vooral de tussenliggende gebieden (bijv. waar de waterval vastgeschroefd werd en waar de ledstrip bevestigd werd.)
• Direct contact met andere metalen of materialen, met name ijzer, beton, etc., vermijden.
• Het reinigen van de waterval kan in principe met leidingwater gebeuren. Gebruik in elk geval nooit chloor of bleekmiddel om mee schoon te maken.Wanneer er tekenen van roest
zijn, deze roestplekken met een staalreiniger (geen schuurmiddel) of met salpeterzuur in een 10-15% wateroplossing reinigen. In beide gevallen met leidingwater afspoelen en
met een katoenen doek afdrogen.
• Let erop dat er geen reinigings- en onderhoudsmiddelen in het water van het zwembad of de vijver terecht komen.
• Gebruik voor het reinigen een zachte doek (bijv. microvezel, katoen) om krassen op het roestvrijstalen oppervlak te verkomen.
• De pH-waarde van het water moet regelmatig gecontroleerd worden. Gebruik eventuele desinfecteermiddelen op een correcte manier.
• Let bij het onderhoud van het zwembad op de juiste dosering chloor en zout om oxidatie van het oppervlak door te hoge concentraties te voorkomen.
• Het water dagelijks laten circuleren, zodat op de roestvrijstalen delen in het water geen afzettingen kunnen ontstaan.
• Controleer de roestvrijstalen elementen goed tijdens een jaarlijkse, preventieve onderhoudsbeurt.
Acryl-waterval voor zwembaden
Let op: Bij het schoonmaken van acryl is het belangrijk om te ervoor te zorgen dat het materiaal niet elektrostatisch geladen wordt. Elektrostatische lading trekt gemakkelijk stof aan.
Dit stof is weliswaar gemakkelijk weg te vegen, maar kan krassen veroorzaken. Als u de acrylplaten met een antistatische kunststofreiniger schoonmaakt, voorkomt u elektrostatische
lading en blijft het acryl langer schoon. Vieze vlekken en krassen kunnen met een wasvrije acrylpolijst- en reparatiepasta verwijderd worden.
• Controleer voor de installatie of de acrylwaterval vuil is door bijv. zand of stof waarmee de acrylwaterval tijdens de montagewerkzaamheden in contact gekomen is.
• Maak het acryl in het begin wekelijks schoon, om ze een goed tijdsinterval te vinden. Houd u hier dan ook aan.
• Let erop dat er zich op de acrylwaterval geen stoen afzetten, zoals zout, stof, vuil e.d. Controleer vooral overgangen (bijv. de schroefverbinding van de waterval.
• Maak het acryl nooit schoon met chemische reinigingsmiddelen, zoals wasbenzine, verdunner of aceton. De middelen maken het oppervlak week en laten een blijvende waas
achter op het acryl. Gebruik ook nooit spiritus of glasreiniger omdat deze middelen de vaste vuildeeltjes (bijv. zand en stof) niet losmaken.
• Bewerk het acryl niet moet borstels staalwol of andere krasmiddelen en ook niet met mechanisch roterende reinigingsapparaten. Maak de acrylwaterval nooit schoon bij sterke
zonnestraling of extreme temperaturen. Dit kan namelijk leiden tot vlekken op het acryl.
• Let erop dat er geen schoonmaak- of onderhoudsproducten in het water van het zwembad of de vijver terechtkomen.
• Gebruik voor het schoonmaken een zachte doek (bijv. microvezel, katoen) om krassen op de roestvrijstalen oppervlak te voorkomen.
• Voor het schoonmaken van sterke vervuiling kunt u het oppervlak bewerken met een drukreiniger of een stoomstraler. Bij hardnekkige vervuiling kan een mild reinigingsmiddel
(spoelmiddel) toegevoegd worden aan het water.
• Houd u aan de juiste dosering chloor of zout bij de reiniging van het zwembassin. Een te hoge concentratie kan het oppervlak aantasten en een blijvende waas op het acryl
achterlaten.
• Laat het water elke dag circuleren om te voorkomen dat er afzettingen ontstaan op de acryldelen die in contact komen met water.
• Controleer bij een jaarlijkse, preventieve controle de roestvrijstalen waterval
Ledverlichting
Gebruik alleen maar water en een zachte doek. Let erop dat het glas van de leddioden niet wordt bekrast of beschadigd.
Onderhoud en reparaties
• Als de kabel van de ledlamp of de transformator is beschadigd, is geen reparatie mogelijk. U mag het desbetreende onderdeel dan niet meer gebruiken en u moet het op
deskundige wijze verwijderen.
• Let erop dat de pomp, de slangverbindingen en het watervalelement niet bevriezen. Neem ze daarom op tijd weg en bewaar alle componenten op een vorstvrije plaats.
Garantie
Op dit product geven wij gedurende twee jaren garantie voor aantoonbare materiaal- en productiefouten; de garantie gaat in op de dag van aankoop. In het kader van deze garantie
moet het originele koopbewijs bij reclamaties worden voorgelegd. De garantie geldt niet voor reclamaties die te wijten zijn aan montage en/of bedrijfsfouten, onvoldoende
onderhoud, vorstschade, verkeerde reparatiepogingen, gebruik van geweld, fouten van derden, overbelasting, mechanische beschadiging of invloed van vreemde voorwerpen. De
garantie geldt ook niet voor reclamaties betreende schade aan onderdelen en/of problemen tengevolge van slijtage.
Conformiteitsverklaring
De Firma Ubbink Garden BV verklaart onder eigen verantwoordelijkheid dat de led-verlichting van de producten MAMBA LED/ MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED
voldoet aan de eisen zoals vermeld in de Europese Richtlijnen 2006/95/EG (laagspanning) en 2004/108/EG (EMC). In het bijzonder zijn de onderstaande geharmoniseerde normen van
toepassing:
EN 60598-1:2008+A11; EN 60598-2-7:1989+A2+A13; ZEK 01.2-08/12.08
EN 55015:2006; EN 61000-3-2:2006; EN 61000-3-3:1995+A1:2001+A2:2005; EN 61547:1995+A1:2000
3Gebruiksaanwijzing voor watervallen MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
2
Milieubescherming
Gebruikte elektrische apparaten mogen niet met het huisvuil worden meegegeven. Het elektrische apparaat moet worden afgevoerd naar het plaatselijk verzamelpunt.
Neem voor meer inlichtingen contact op met uw detaillist of met het plaatselijk afvalverwerkingsbedrijf.
Mamba/straight manual 2016.indd 9 16-11-16 18:54

Design waterfalls made of chlorine and salt water resistant stainless steel and acrylic glass for swimming pools and garden ponds. Includes accessories for connection to
a pool lter system and connection to a garden pond pump. MAMBA LED/MAMBA Acrylic LED/MAMBA S LED/STRAIGHT LED models with integrated 12V LED lighting.This
operating manual provides you with important, useful information for installation, commissioning, maintenance and care of your design waterfall. Please read the operating
manual carefully and keep it in a safe place.
Technical data
Model MAMBA MAMBA LED MAMBA LED Acrylic MAMBA S LED STRAIGHT LED
Article number EU 7504442 7504459 7504637 7504632 7504636
Material INOX 316 L INOX 316 L Acryl INOX 316 L INOX 316 L
Hose connection 1 1/2”
( female thread ) 1 1/2” ( female thread ) 1 1/2” ( female thread ) 1” ( female thread ) 1 1/2” ( female thread )
Recommended pump capacity
Pools with sand lter
(0.8 bar = 8 m delivery head)
5,5 - 11 m3/h 5,5 - 11 m3/h 5,5 - 11 m3/h 4,5 - 11 m3/h 5,5 - 11 m3/h
PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 50 / 75 / 120 PoolmaxTP 75 / 120
Garden ponds
6.000-12.000 l/h 6.000-12.000 l/h - 4.500-8.000 l/h 6.000-12.000 l/h
Cascademax 12000 Cascademax 12000 - Xtra 6000 Fi Cascademax 12000
LED-lighting
LED-strip/LED-ring Strip 30 cm, 20 LED, blue Ring Ø 8 cm, 24 SMD warm white Strip 14 cm, 9 LED, warm white Strip 30 cm, 20 LED, blue
Voltage/frequency 12 VAC 50 Hz 12 VAC 50 Hz 12 VAC 50 Hz 12 VAC 50 Hz
Safety transformer TDC 3.25-12 W TDC 3.25-12 W TDC 3.25-12 W TDC 3.25-12 W
Power consumption 2,5 W 3,0 W 1,0 W 2,5 W
Cable length LED-lighting 5 m 5 m 5 m 5 m
Class of protection III III III III
Protective system IP68 IP68 IP68 IP68
Delivery volume
Tee-piece connector 1 1/2“ 1 1 1 1 1
Ball valve 1 1/2” 1 1 1 1 1
Hose nipple 1 1/2”x 38 mm 4 4 4 2 4
Hose nipple 1 1/2”x 32 mm 1
Hose nipple 1”x 32 mm 1
Hose nipple 1”x 25 mm 1
Hose clip 25-40 mm 4 4 4 4 4
Hose 38 mm 2 m 2 m 2 m 2 m
Hose 32 mm 2 m
Base plate 1 1 1 1 1
Screws and nuts 4 4 4 4 4
Safety transformer 1 1 1 1
Please read this operating instruction thoroughly before you start the waterfall.
Safety instructions
• The power supply of pump and LED-lighting must meet the product specications. Do not connect the pump, LED-lighting and power supply cable, if the power supply does not
meet the specied regulations! Further information can be obtained from your local approved electrical installation specialist.
• The plug connection of the pump and LED-lighting must be more than 3.5 m away from the swimming pool or garden pond.
• The power supply of the pump and LED-lighting must be via a safety transformer or earth leakage circuit breaker (FI-switch) with a rated fault current ≤ 30 mA. Always use a
safety transformer IP X4 for the LED-lighting in outside areas.
• The power supply cable of the LED-lighting cannot be replaced.The device cannot be used any more if the cable is damaged and must be disposed properly.
• The power supply must always be disconnected during assembly or disassembly and maintenance of the pump and LED-lighting.
• The devices are not suitable for use by persons (including children) with reduced physical, sensory or mental capabilities or lack of experience and knowledge unless these have
been supervised by a person responsible for their safety or have been instructed regarding the use of the device. Children must be supervised in order to ensure that they are not
playing with the devices.
Use
• The MAMBA LED/MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED waterfalls are exclusively intended for use in private households.
• The MAMBA LED/MAMBA S LED/STRAIGHT LED waterfalls can be installed and operated in swimming pools and garden ponds.
• The MAMBA LED Acrylic waterfall is exclusively intended for installation and operation in swimming pools.
1Operating Instruction for Waterfalls MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 10 16-11-16 18:54

Installation
Swimming pool with sand lter system
1.) Pool with wood pool edge
• Place the waterfall element at the selected place on the wood pool edge of your swimming pool.
• Ensure that the hose connection for the waterfall element can be connected without problem to the existing water return from the lter to the pool.
• Then prepare the waterfall element for connection with the water return system according to gure 1.
• Use the washer to mark the drilling holes for the screws as well as the cut-out for the hose and LED lighting cable. Refer to illustrations 2a, 2b and 2c. Pay attention to the position
and wall thickness of your swimming pool wooden construction.
• Afterwards, you can x the waterfall element with the enclosed screws and nuts to the wooden pool edge and connect the hose. Refer to illustrations 2d and 2e.
• For MAMBA LED/MAMBA S LED/STRAIGHT LED: Check the LED strip for a correct t, lay the lighting cable outside of the swimming pool and connect it with the safety transformer.
• For MAMBA LED Acrylic: Check the LED ring for a correct t, lay the lighting cable outside of the swimming pool and connect it with the safety transformer.
• Check the whole water circuit again for leaks. Leaking screwed or hose connections must be sealed with commercially availableTeon-tape.
• Set the water ow as follows before starting the waterfall:
Ball valve Waterfall ON Waterfall OFF
Waterfall ornament Open (ON) Closed (OFF)
Water return pool Closed (OFF) Open (ON)
• You can now switch on the pump and LED-lighting and start your waterfall.
2.) Other pool edges
The installation on a pool edge made of another material is possible (e.g. plastic, concrete).The fastening material (dowels, screws) is not included in the delivery volume.
Garden pond
• Place the waterfall element at the location at the garden pond edge you selected.
• Ensure that the installation is carried out on solid ground with sucient space under the waterfall element for connecting and installing the hose.
• Use the base plate for marking the holes for the screws, hose and LED-lighting cable, if the waterfall element is to be installed on a stone or concrete plate.
• Then prepare the waterfall element for connection to the pump. Use the supplied accessories for this (hose, nipple and ball valve).
• You can place and align the waterfall element at the pond edge after this connecting work. Dowels and screws for fastening on a stone or concrete plate are not included in the
delivery volume.
• For MAMBA LED/MAMBA S LED/STRAIGHT LED: Check the LED-strip for correct t, install the lighting cable outside the garden pond and connect it with the safety transformer.
• Check the whole water circuit again for leaks. Leaking connections should be sealed with commercially availableTeon-tape.
• You can then switch on the pump and LED-lighting (MAMBA LED/MAMBA S LED/STRAIGHT LED) and start your waterfall.
• Should the water outlet at the waterfall element be too strong, this can be regulated and adjusted by using the ball valve included in the delivery volume.
Replacing bulbs (MAMBA LED/MAMBA S LED)
• Please proceed as follows when replacing the LED-strip:
• Remove the cable seal (rubber) at the bottom of the waterfall element.
• Open the fastening clips on the left and right of the waterfall outlet. Remove the LED-strip and pull out the lighting cable.
• Push a solid wire (approximately 1 m) upwards through the lower cable opening, hook the cable plug to this and then pull out the wire downward.
• Then pull the cable, insert the LED-strip and close the clips on the left and right.
• Feed the lighting cable into the cable seal and re-attach the rubber seal solidly.
Replacement of single defective LED-diodes is not possible. The LED-lighting concerned must be removed and replaced as one unit.
MAMBA LED Acrylic
• Loosen and remove the washer on the waterfall xing.
• Remove the LED ring from the lamp shaft on the underside of the acrylic waterfall.
• Insert the new LED ring and then screw the washer tight again.
STRAIGHT LED
• Open the xing clips on the left and right of the waterfall discharge, take the LED strip out and disconnect the lighting cable plug connection.
• Connect the plug with the new LED strip, then insert the LED strip and close the clips on the right and left, storing the lighting cable and plug connection behind the LED strip.
1Operating Instruction for Waterfalls MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 11 16-11-16 18:54

Cleaning
Stainless steel waterfall
Information: Stainless steel is rust-proof but not stain-proof. The surface of your waterfall needs, therefore, regular cleaning and care, exactly like your other household devices from
stainless steel, like, for instance, kitchen sinks and cooking pots.You will have fewer problems with corrosion in case of regular cleaning and care and your waterfall is more corrosion
resistant.
• Check the waterfall before installation to detect possible oxidation of the surface, possibly from metals or chemicals, with which the stainless steel waterfall may have come into
contract during installation.
• Start with weekly cleaning to nd out and set the optimum time interval.
• Pay attention that no deposits of materials form on the stainless steel, like salt, dust, dirt, etc. Pay attention especially to intermediate areas (e.g. screwed connections of the
waterfall and fastening of the LED-strip).
• Avoid direct contact with other metals or materials, especially iron, concrete etc.
• Cleaning of the waterfall can normally be carried out with tap water. Use no chlorine or bleaching agents for cleaning under any circumstances. Should rst signs of rust have
formed, clean the parts with a stainless steel cleaning agent (no scouring agent) or with nitric acid in a 10-15% solution in water. Rinse with tap water in both cases and dry with a
cotton wool cloth. Pay attention that no cleaning and care agents get into the pool or pond water.
• Use a soft cloth (e.g. microber, cotton wool) for cleaning work to avoid scratching of the stainless steel surface.
• Check the pH-value of the water regularly and pay attention to correct use of disinfecting agents.
• Pay attention to correct dosing of chlorine or salts for swimming pool care to prevent oxidation of the surface due to too high concentrations.
• Circulate the water daily, so that no deposits can form at the stainless steel parts in contact with water.
• Check the stainless steel waterfall during a yearly preventative maintenance.
Acrylic waterfall for pools
Note: When cleaning acrylic glass, it is important to prevent the material from becoming electrostatically charged. An electrostatic charge easily attracts dust, which is easy to wipe
away but may leave scratches behind.You can avoid electrostatic charging by cleaning and treating it with an anti-static plastic cleaner, meaning that the acrylic glass stays clean for
longer. Dullness and scratches can be removed with a wax-free acrylic glass polishing and repair paste.
• Check the acrylic waterfall before installation to identify any dirt, e.g. sand or dust, which the acrylic waterfall may have come into contact with during assembly work.
• Begin with weekly cleaning to nd out the optimum time intervals.
• Make sure that no deposits of substances, e.g. salt, dust, dirt etc., form on and in the acrylic waterfall. Also pay attention to the intermediate spaces (e.g. waterfall screw
connection).
• Do not clean the acrylic glass with chemical detergents such as benzene, thinner or acetone.These products soften the surface and leave a lasting haze on the acrylic glass. Do not
use any white spirit or glass cleaner because these do not dissolve the solid dirt particles (e.g. sand and dust).
• Do not work the acrylic glass with brushes, steel wool or other abrasive materials and do not use any mechanical-rotating cleaning equipment. The acrylic waterfall should never
be cleaned in strong sunlight or extreme temperature conditions otherwise stains can develop on the acrylic glass.
• Make sure that no cleaning and care products enter the pool or pond water.
• Use a soft cloth (e.g. microbre or cotton) for cleaning and care work to avoid scratching the stainless steel surface.
• The surface can be worked with a pressure cleaner or steam jet to clean heavy dirt. The water can be mixed with a mild detergent (washing-up liquid) in case of stubborn dirt.
• It is essential to pay attention to the correct dosage of chlorine or salts when caring for swimming pools. Excessively high concentrations can attack the surface and leave a lasting
haze behind on the acrylic glass.
• Allow the water to circulate everyday so that no deposits form on acrylic parts that come into contact with water.
• Check the acrylic waterfall with annual, preventative maintenance.
LED-Lighting
Use only water and a soft cloth, Pay attention that the glass of the LED-diodes are not scratched or damaged.
Maintenance and repairs
• No repair is possible if the cable of the LED-lighting or the transformer is damaged.You must not continue using the aected part and dispose it properly.
• Pay attention that the pump, hose connections and waterfall elements do not freeze. Remove these in time and store all components at a location protected from frost.
Guarantee
We guarantee this product for two years regarding proven material and manufacturing faults; starting with the date of purchasing. The original purchasing proof must be presented in
case of complaints under this guarantee. The guarantee does not cover complaints caused by assembly and/or operating faults, insucient care, frost damage, wrong repair attempts,
applied force, faults of third parties, overload, mechanical damage or eects from foreign bodies. Also complaints regarding damage to parts and/or problems due to wear are excluded
from this guarantee.
Conformity declaration
The company Ubbink Garden BV declares, on its own responsibility, that the LED lighting in the products MAMBA LED/ MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED full the
requirements of the European directives 2006/95/EC (low voltage) and 2004/108/EC (EMC).The following harmonised norms are particularly applied:
EN 60598-1:2008+A11; EN 60598-2-7:1989+A2+A13; ZEK 01.2-08/12.08
EN 55015:2006; EN 61000-3-2:2006; EN 61000-3-3:1995+A1:2001+A2:2005; EN 61547:1995+A1:2000
1Operating Instruction for Waterfalls MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
2
Environmental Protection
Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist.
Check with your Local Authority or retailer for recycling advice.
Mamba/straight manual 2016.indd 12 16-11-16 18:54

Cascate di design in acciaio inossidabile resistente al cloro e all’acqua salata e in vetro acrilico per piscine e laghetti da giardino. Sono inclusi gli accessori per il collegamento
a un sistema di ltrazione per piscine e a una pompa per stagni da giardino. I modelli MAMBA LED/MAMBA Acrylic LED/MAMBA S LED/STRAIGHT LED con illuminazione LED
da 12V integrata. All’interno delle seguenti istruzioni per l’uso, troverete importanti informazioni utili ai ni dell’installazione, della messa in funzione, della manutenzione e
della cura della vostra cascata di design. Si prega di leggere attentamente le istruzioni per l’uso e di conservarle in maniera adeguata.
Dati tecnici
Modello MAMBA MAMBA LED MAMBA LED Acrylic MAMBA S LED STRAIGHT LED
Codice articolo UE 7504442 7504459 7504637 7504632 7504636
Materiale INOX 316 L INOX 316 L Acryl INOX 316 L INOX 316 L
Raccordo 1 1/2”
( letto interno ) 1 1/2” ( letto interno ) 1 1/2” ( letto interno ) 1” ( letto interno ) 1 1/2” ( letto interno )
Portata pompa consigliata
Piscine con ltro a sabbia
(0,8 bar = 8 m di dislivello)
5,5 - 11 m3/h 5,5 - 11 m3/h 5,5 - 11 m3/h 4,5 - 11 m3/h 5,5 - 11 m3/h
PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 50 / 75 / 120 PoolmaxTP 75 / 120
Stagni da giardino
6.000-12.000 l/h 6.000-12.000 l/h - 4.500-8.000 l/h 6.000-12.000 l/h
Cascademax 12000 Cascademax 12000 - Xtra 6000 Fi Cascademax 12000
Luce LED
Barra LED/Anello LED Barra 30 cm, 20 LED, blue Anello Ø 8 cm, 24 SMD warm white Barra 14 cm, 9 LED, warm white Barra 30 cm, 20 LED, blue
Tensione/Frequenza 12VAC 50 Hz 12 VAC 50 Hz 12 VAC 50 Hz 12 VAC 50 Hz
Trasformatore di sicurezza TDC 3.25-12W TDC 3.25-12W TDC 3.25-12W TDC 3.25-12 W
Potenza assorbita 2,5W 3,0W 1,0 W 2,5 W
Lunghezza cavo lampada LED 5 m 5 m 5 m 5 m
Classe di isolamento III III III III
Grado di protezione IP68 IP68 IP68 IP68
Dotazione
Raccordo a T 1 1/2“ 1 1 1 1 1
Valvola a sfera 1 1/2” 1 1 1 1 1
Portagomma 1 1/2”x 38mm 4 4 4 2 4
Portagomma 1 1/2”x 32 mm 1
Portagomma 1”x 32 mm 1
Portagomma 1”x 25 mm 1
Fascetta fermatubo 25-40mm 4 4 4 4 4
Tubo 38 mm 2 m 2 m 2 m 2 m
Tubo 32 mm 2 m
Piastra di appoggio 1 1 1 1 1
Viti e dadi 4 4 4 4 4
Trasformatore di sicurezza 1 1 1 1
Si prega di leggere con attenzione le istruzioni per l’uso prima di utilizzare la cascata.
Istruzioni di sicurezza
• L’alimentazione elettrica della pompa e della luce LED devono essere conformi alle speciche del prodotto. Non collegare la pompa, la luce LED e il cavo di alimentazione elettrica
se l’alimentazione elettrica non è conforme alle norme specicate! Per ulteriori informazioni potrete rivolgervi al vs. elettricista di ducia.
• Il collegamento della spina elettrica della pompa e della luce LED deve avere una distanza di oltre 3,5 m dalla vasca della piscina o dallo stagno da giardino.
• L’alimentazione elettrica della pompa e della luce LED deve essere eettuata tramite un trasformatore di isolamento o un interruttore dierenziale (interruttore salvavita) con
corrente dierenziale nominale minore o uguale a 30 mA. Per la luce LED utilizzare sempre un trasformatore di sicurezza IP X4 per uso esterno.
• Il cavo di alimentazione elettrica della luce LED non può essere sostituito. Se il cavo è danneggiato, l’apparecchio non può più essere utilizzato e dovrà essere smaltito in modo
idoneo.
• Durante il montaggio e lo smontaggio della pompa e della luce LED e durante le operazioni di manutenzione disinserire l’alimentazione elettrica.
• Le apparecchiature non sono idonee per l’utilizzo da parte di persone (bambini inclusi) con capacità siche, sensoriali e mentali ridotte o con esperienze e conoscenze minime,
tranne nel caso che tali persone vengano controllate da persone responsabili della loro sicurezza o se hanno ottenuto disposizioni su come utilizzare le apparecchiature. I bambini
devono essere sorvegliati per assicurarsi che non giochino con gli apparecchi.
Utilizzo
• Le cascate MAMBA LED/MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED sono idonee esclusivamente all’uso in abitazioni private.
• È possibile installare e azionare le cascate MAMBA LED/MAMBA S LED/STRAIGHT LED nelle piscine e nei laghetti da giardino.
• La cascata MAMBA LED Acrylic può essere installata ed azionata esclusivamente nelle piscine.
7Istruzioni per l’uso della cascata MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 13 16-11-16 18:54

Installazione
Piscina con sistema di ltrazione a sabbia
1.) Piscina con bordo della vasca in legno
• Posizionare l’elemento della cascata nel punto prescelto sul bordo della vasca di legno della piscina.
• Assicurarsi che l’attacco del tubo dell’elemento della cascata possa essere collegato senza problemi al tubo di ritorno dell’acqua dal ltro alla piscina.
• Preparare l’elemento della cascata per l’allacciamento al sistema di ritorno dell’acqua come indicato nella gura 1.
• Utilizzare la piastra di supporto per contrassegnare i fori per le viti nonché l’apertura per il tubo essibile e il cavo delle luci LED. Vedere gure 2a, 2b e 2c. A tal proposito, prestare
attenzione alla posizione e allo spessore della parete della costruzione in legno della piscina.
• Montare poi in modo stabile la struttura della cascata sul bordo della vasca in legno con le viti e i dadi inclusi e collegare il tubo essibile.Vedere gure 2d e 2e.
• Nei modelli MAMBA LED/MAMBA S LED/STRAIGHT LED: controllare che la striscia a LED sia in posizione corretta e posare il cavo delle luci al di fuori della piscina, collegandolo con il
trasformatore di sicurezza.
• Nel modello MAMBA LED Acrylic: controllare che l’anello LED sia in posizione corretta e posare il cavo delle luci al di fuori della piscina, collegandolo con il trasformatore di sicurezza.
• Controllare nuovamente l’intero circuito dell’acqua per individuare eventuali perdite. Le eventuali perdite di collegamenti a vite e di tubi potranno essere sigillate utilizzando nastro
di teon normalmente disponibile in commercio.
• Prima di utilizzare la cascata regolare il usso dell’acqua come segue:
Valvola a sfera Cascata ON Cascata OFF
Ornamento cascata aperto (ON) chiuso (OFF)
Ritorno acqua piscina chiuso (OFF) aperto (ON)
• Adesso potrete accendere la pompa e la luce LED e inserire la cascata.
2.) Altri bordi di piscina
È anche possibile eettuare l’installazione su bordi di piscina in altri materiali (ad es. materiale sintetico, cemento). Il materiale di ssaggio necessario (tasselli, viti) non è compreso
nella dotazione.
Stagno di giardino
• Posizionare l’elemento della cascata nel punto prescelto del bordo dello stagno.
• Assicurarsi di eettuare l’installazione su un fondo stabile e che vi sia suciente spazio al di sotto dell’elemento della cascata per il collegamento e la posa del tubo.
• Utilizzare la piastra di appoggio per segnare i fori da eseguire per le viti e per il tubo e il cavo della luce LED se si intende montare l’elemento della cascata su una piastra di pietra o
cemento.
• Preparare l’elemento della cascata per l’allacciamento alla pompa. Utilizzare a tale scopo gli accessori in dotazione (tubo, boccola e valvola a sfera)
• Dopo aver eettuato questi lavori, si potrà posizionare l’elemento della cascata sul bordo dello stagno e quindi allinearlo. I tasselli e le viti per il ssaggio su una piastra di pietra o
cemento non fanno parte della dotazione.
• Per MAMBA LED/MAMBA S LED/STRAIGHT LED: controllare se la barra LED è stata posizionata correttamente, posare il cavo della luce al di fuori della piscina e collegarlo al
trasformatore di sicurezza.
• Controllare nuovamente l’intero circuito dell’acqua per individuare eventuali perdite. Le eventuali perdite di collegamenti potranno essere sigillate utilizzando fascette stringitubi e
nastro di teon normalmente disponibile in commercio.
• Adesso potrete accendere la pompa e la luce LED (MAMBA LED/MAMBA S LED/STRAIGHT LED) e inserire la cascata.
• Se l’uscita dell’acqua dall’elemento della cascata fosse troppo forte, si potrà regolarla e adattarla utilizzando la valvola a sfera compresa nella dotazione.
Sostituzione della sorgente luminosa (MAMBA LED/MAMBA S LED)
Per sostituire la barra LED procedere come segue:
rimuovere la guarnizione del cavo (gomma) posta sul fondo dell’elemento della cascata,
aprire i clip di ssaggio posti a destra e a sinistra dell’uscita della cascata, rimuovere la barra LED ed estrarre il cavo della lampada.
inserire un lo robusto (ca. 1 m) attraverso l’apertura inferiore del cavo, agganciarvi la spina del cavo e quindi estrarre nuovamente il cavo tirandolo verso il basso.
Tirare quindi il cavo, inserire la barra LED e chiudere i clip a destra e a sinistra.
Inserire il cavo della lampada nella guarnizione del cavo e incastrare nuovamente saldamente la guarnizione di gomma.
Non è possibile eettuare la sostituzione di singoli diodi LED difettosi. È necessario rimuovere e sostituire l’intera lampada LED.
MAMBA LED Acrylic
• Staccare e rimuovere la piastra di supporto del dispositivo di ssaggio della cascata.
• Rimuovere l’anello LED dal vano del dispositivo di illuminazione situato nella parte inferiore della cascata in acrile.
• Inserire il nuovo anello LED ed avvitare nuovamente la piastra di supporto.
STRAIGHT LED
• Aprire i fermi di ssaggio a sinistra e a destra nel punto di uscita dell’acqua, rimuovere la striscia LED e staccare il collegamento a spina del cavo delle luci.
• Eettuare il collegamento a spina con la nuova striscia LED, inserire quindi la striscia LED e chiudere i fermi a destra e a sinistra. Stipare il cavo delle luci e il collegamento a spina
dietro la striscia LED.
7Istruzioni per l’uso della cascata MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 14 16-11-16 18:54

Pulizia
Cascata in acciaio inox
Nota: L’acciaio inox è inossidabile ma non resistente alla macchie. Quindi la supercie della tua cascata d’acqua richiede una pulizia e una manutenzione regolare, esattamente come
tutti gli altri tuoi elettrodomestici in acciaio inox, come ad esempio il lavello e le pentole. Eseguendo la pulizia e la manutenzione regolarmente avrai meno problemi con la corrosione e
la tua cascata d’acqua sarà più resistente alla corrosione.
• Prima dell’installazione si deve eseguire il controllo della cascata d’acqua per rilevare una possibile ossidazione della supercie dovuta ad eventuali metalli o sostanze chimiche con
le quali la cascata in acciaio inox è venuta eventualmente a contatto durante il montaggio.
• Cominciare facendo la pulizia con ritmo settimanale per trovare e stabilire l’intervallo ottimale.
• Accertarsi che sulla cascata di acciaio inox non si depositino materiali come ad es. sale, polvere, sporco ecc. Facendo ciò badare soprattutto alle zone intermedie (ad es. raccordo
della cascata e ssaggio della barra dei LED).
• Evitare il contatto diretto con altri metalli o materiali, in particolare con il ferro, il calcestruzzo, ecc.
• La cascata d’acqua si può pulire normalmente con l’acqua corrente. Non utilizzare in nessun caso cloro o candeggianti per eseguire la pulizia. Quando si notano i primi segni di
ossidazione, pulire le parti con un detergente per acciaio inox (non usare sostanze abrasive) o con acido nitrico in una soluzione con acqua al 10-15%. In entrambi i casi sciacquare
con acqua corrente ed asciugare con un panno di cotone.
• Si raccomanda di fare in modo che i prodotti usati per la pulizia o la manutenzione non vadano a nire nell’acqua della piscina o della vasca.
• Per la pulizia si deve utilizzare un panno morbido (ad es. microbra, cotone) onde evitare di graare la supercie di acciaio inox.
• Il pH dell’acqua si deve controllare regolarmente, inoltre si raccomanda di utilizzare correttamente i prodotti disinfettanti.
• Nella manutenzione della piscina si deve dosare correttamente con il cloro o i sali onde evitare la corrosione della supercie a causa delle concentrazioni troppo elevate.
• Lasciar circolare l’acqua ogni giorno anché sulle parti dell’acciaio inox a contatto con l’acqua non si formino depositi.
• In occasione della manutenzione preventiva annua si deve controllare la cascata di acciaio inox.
Cascata in acrile per piscine
Avvertenza: Durante le operazioni di pulizia del vetro acrilico è importante fare in modo che il materiale non venga caricato elettrostaticamente. La carica elettrostatica attira
leggermente la polvere che, nonostante sia facile da rimuovere, può comunque lasciare gra. Durante le operazioni di pulizia e trattamento con un detergente antistatico per materie
plastiche, evitare una carica elettrostatica e il vetro acrilico rimarrà pulito più a lungo. È possibile eliminare i punti ciechi e i gra con una pasta per la lucidatura e la riparazione del
vetro acrilico non contenente cera.
• Prima di eettuare l’installazione, controllare la cascata in acrile per vericare la presenza di sporco, come ad es. sabbia o polvere, con cui la cascata può essere entrata in contatto
durante le operazioni di montaggio.
• Iniziare con una pulizia settimanale, per stabilire l’intervallo di tempo ottimale.
• Accertarsi che non si formino depositi di sostanze quali ad es. sale, polvere, sporco ecc. sulla e nella cascata in acrile. A tal riguardo, controllare anche le aree intermedie (ad es. i
collegamenti a vite della cascata).
• Non pulire il vetro acrilico con detergenti chimici, come ad es. benzina da pulizia, diluenti o acetone. Questi prodotti danneggiano la supercie e lasciano una velatura permanente
sul vetro acrilico. Non utilizzare nemmeno l’alcol e detergenti per vetri, in quanto non rimuovono le particelle di sporco più ostinato (ad es. sabbia e polvere).
• Non trattare il vetro acrilico con spazzole, con la lana d’acciaio o altri materiali graanti e nemmeno con dispositivi di pulizia a rotazione meccanica. Le operazioni di pulizia sulla
cascata in acrile non dovrebbero mai essere eseguite in presenza di un forte irraggiamento solare oppure a condizioni di temperatura estreme.
• Accertarsi che i detergenti per la pulizia e per la cura della cascata non cadano nell’acqua della piscina o del laghetto.
• Per le operazioni di pulizia e di cura, utilizzare un panno morbido (ad es. in microbra o in cotone) per evitare di graare la supercie in acciaio inossidabile.
• Per la rimozione dello sporco ostinato, è possibile trattare la supercie con un pulitore a pressione o con un apparecchio a getto di vapore. In questi casi, è possibile inoltre
mescolare l’acqua con un detergente delicato (detersivo).
• Per la cura della piscina, prestare particolare attenzione a dosare correttamente il cloro o il sale. Se la concentrazione di queste sostanze è troppo elevata, la supercie può
danneggiarsi e può formarsi una velatura permanente sul vetro acrilico.
• Fare circolare l’acqua tutti i giorni, in modo da evitare la formazione di depositi sugli elementi acrilici in contatto con l’acqua.
• Controllare la cascata in acrile, eseguendo una manutenzione preventiva annuale.
Lampada LED
Utilizzare solo acqua e un panno morbido. Fare attenzione a non graare o danneggiare il vetro dei diodi LED.
Manutenzione e riparazioni
• Se il cavo della lampada LED o del trasformare sono stati danneggiati, non è possibile ripararli. La parte interessata non dovrà più essere utilizzata e dovrà essere smaltita
idoneamente.
• Non far gelare la pompa, i tubi e l’elemento della cascata. Rimuoverli per tempo e conservare tutti i componenti in un luogo al riparo dal gelo.
Garanzia
Il prodotto è garantito da difetti dimostrati del materiale e della lavorazione per un periodo di due anni a partire dalla data dell’acquisto. Per rivendicare la garanzia è necessario
presentare la prova di acquisto originale. La garanzia non si applica per reclami dovuti a errori di montaggio o di utilizzo, incuria, danni da gelo, tentativi errati di riparazione, impatti
violenti, errori da parte di terzi, sovraccarico, danni meccanici o corpi esterni. Sono esclusi dalla garanzia anche i reclami relativi a danni su componenti o per problemi causati da usura.
Dichiarazione di conformità
L’azienda Ubbink Garden BV dichiara sotto la propria responsabilità che l’illuminazione LED dei prodotti MAMBA LED/ MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED soddisfano i
requisiti delle direttive europee 2006/95/CE (bassa tensione) e 2004/108/CE (compatibilità elettromagnetica). In particolare, sono state applicate le seguenti norme armonizzate:
EN 60598-1:2008+A11; EN 60598-2-7:1989+A2+A13; ZEK 01.2-08/12.08
EN 55015:2006; EN 61000-3-2:2006; EN 61000-3-3:1995+A1:2001+A2:2005; EN 61547:1995+A1:2000
7Istruzioni per l’uso della cascata MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
2
Tutela ambientale
Le apparecchiature elettriche vecchie non devono essere smaltite nei normali riuti urbani. Si prega di smaltire l'apparecchio vecchio presso un centro di raccolta locale.
Potere richiedere maggiori informazioni al vostro rivenditore specializzato o impresa di smaltimento.
Mamba/straight manual 2016.indd 15 16-11-16 18:54

Cascadas de diseño de acero inoxidable resistente al cloro y al agua salada y vidrio acrílico para piscinas y estanques de jardín. Incluye accesorios para la conexión a un sistema
de ltrado de piscinas y la conexión a una bomba de estanque de jardín. Los modelos MAMBA LED/MAMBA Acrylic LED/MAMBA S LED/STRAIGHT LED con iluminación LED de
12V integrada. Con estas instrucciones de uso recibe información importante que es de utilidad para la instalación, la puesta en marcha, el mantenimiento y el cuidado de su
cascada de diseño. Lea por favor atentamente las instrucciones de uso y consérvelas en un lugar seguro.
Datos técnicos
Modelo MAMBA MAMBA LED MAMBA LED Acrylic MAMBA S LED STRAIGHT LED
Código artículo EU 7504442 7504459 7504637 7504632 7504636
Material INOX 316 L INOX 316 L Acryl INOX 316 L INOX 316 L
Empalme para tubos exibles 1 1/2”
( rosca interior ) 1 1/2” ( rosca interior ) 1 1/2” ( rosca interior ) 1” ( rosca interior ) 1 1/2” ( rosca interior )
Potencia recomendada de la bomba
Piscinas con ltro de arena
(0,8 bar = 8 m de altura de
transporte)
5,5 - 11 m3/h 5,5 - 11 m3/h 5,5 - 11 m3/h 4,5 - 11 m3/h 5,5 - 11 m3/h
PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 75 / 120 PoolmaxTP 50 / 75 / 120 PoolmaxTP 75 / 120
Estanques de jardín
6.000-12.000 l/h 6.000-12.000 l/h - 4.500-8.000 l/h 6.000-12.000 l/h
Cascademax 12000 Cascademax 12000 - Xtra 6000 Fi Cascademax 12000
Iluminación LED
Regleta de LEDs/Anillo de LEDs Regleta 30 cm, 20 LED, azul Anillo Ø 8 cm, 24 SMD blanco cálido Regleta 14 cm, 9 LED, blanco cálido Regleta 30 cm, 20 LED, azul
Tensión / frecuencia 12 VAC 50 Hz 12 VAC 50 Hz 12 VAC 50 Hz 12 VAC 50 Hz
Transformador de seguridad TDC 3.25-12 W TDC 3.25-12 W TDC 3.25-12 W TDC 3.25-12 W
Consumo de energía 2,5W 3,0W 1,0 W 2,5 W
Longitud cable lámpara LED 5 m 5 m 5 m 5 m
Categoría de protección III III III III
Tipo de protección IP68 IP68 IP68 IP68
Iluminación LED
Pieza en T 1 1/2” 1 1 1 1 1
Llave de bola 1 1/2” 1 1 1 1 1
Manguito 1 1/2”x 38mm 4 4 4 2 4
Manguito 1 1/2”x 32 mm 1
Manguito 1”x 32 mm 1
Manguito 1”x 25 mm 1
Pinza para tubos exibles 25-40mm 4 4 4 4 4
Tubo exible 38 mm 2 m 2 m 2 m 2 m
Tubo exible 32 mm 2 m
Placa base 1 1 1 1 1
Tornillos y tuercas 4 4 4 4 4
Transformador de seguridad 1 1 1 1
Lea cuidadosamente las instrucciones de uso antes de poner en marcha la cascada de agua.
Instrucciones de seguridad
• La alimentación de corriente de la bomba y la iluminación de LEDs deben corresponder a las especicaciones del producto. No conecte la bomba, la iluminación de LEDs o el cable
de alimentación de corriente, si ésta cumple las normas y disposiciones especicadas. Puede obtener más información de un instalador local reconocido de sistemas eléctricos.
• La conexión del enchufe de la bomba y de la iluminación de LEDs debe realizarse a una distancia mayor de 3,5 m de la piscina o del estanque.
• La alimentación de corriente de la bomba y de la iluminación de LEDs debe realizarse a través de un transformador de aislamiento o una conexión con protector de corriente de falla
(interruptor Fi), con una intensidad nominal de corriente de falla < 30mA. Utilice para la iluminación de LEDs siempre un transformador de seguridad IP X4 para exterior.
• El cable eléctrico de la iluminación de LEDs no puede reemplazarse. Si el cable está dañado, no puede seguir utilizándose el aparato y debe ser evacuado de una forma conveniente.
• Al montar o desmontar la bomba o la iluminación de LEDs, así como al mantenerlas, debe interrumpirse siempre la alimentación de corriente.
• Estos aparatos no son adecuados para ser usado por personas (inclusive niños) con capacidad física, sensorial o psíquica disminuida, o con falta de experiencia o conocimientos,
a no ser que sean vigiladas por una persona responsable de la seguridad o recibieron instrucciones para usarlos. Deben vigilarse los niños para asegurar que no jueguen con los
aparatos.
Uso
• Las cascadas MAMBA LED/MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED están previstas exclusivamente para el uso doméstico particular.
• Las cascadas MAMBA LED/MAMBA S LED/STRAIGHT LED pueden instalarse y ponerse en funcionamiento en piscinas y estanques de jardín.
• La cascada MAMBA LED Acrylic está prevista exclusivamente para la instalación y el funcionamiento en piscinas.
5Manual de servicio para cascadas de agua MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 16 16-11-16 18:54

Instalación
Piscina con sistema de ltro de arena
1.) Piscina con borde de madera
• Coloque la cascada de agua en el lugar que elija del margen de madera de la piscina.
• Asegure que el conector de la manguera de la cascada pueda unirse fácilmente al retorno de agua existente del ltro de la piscina.
• Prepare ahora la cascada de agua para conectarla al sistema de retorno de agua existente según la gura 1.
• Utilice la plancha de protección inferior para marcar los oricios de taladro para los tornillos así como el recorte para la manguera y el cable de la luminaria LED.Ver guras 2a, 2b y
2c. Para ello debe tener en cuenta la ubicación y el grosor de pared de la construcción de madera de su piscina.
• A continuación puede montar el elemento de cascada rmemente con los tornillos y las tuercas incluidos en el suministro sobre el borde de la piscina de madera y efectuar la
conexión de la manguera.Ver guras 2d y 2e.
• En MAMBA LED/MAMBA S LED/STRAIGHT LED: compruebe el asiento correcto de la barra LED y tienda el cable de la luminaria por fuera de la piscina y conecte este con el
transformador de seguridad.
• En MAMBA LED Acrylic: compruebe el asiento correcto del anillo LED y tienda el cable de la luminaria por fuera de la piscina y conecte este con el transformador de seguridad.
• Vuelva a comprobar que el circuito de agua no sea inestanco en ningún punto. Las uniones roscadas o de tubos exibles inestancas deberían obturarse con cinta de teón
convencional.
• Antes de poner en marcha la cascada de agua, regule el ujo como sigue:
Llave de bola Cascada de agua CON. Cascada de agua DESCON.
Ornamento de la cascada Abierto (ON) Cerrado (OFF)
Retorno del agua piscina Cerrado (OFF) Abierto (ON)
• Ahora puede conectar la bomba y la iluminación de LEDs, y poner en marcha la cascada.
2.) Piscinas con otros bordes
Es posible instalarlo también en piscinas con bordes de otros materiales como plástico u hormigón. Las jaciones necesarias para ello, como tacos y tornillos, no van incluidas.
Estanque de jardín
• Coloque la cascada de agua en el lugar deseado al borde del estanque.
• Debe instalarse sobre un fondo rme y dejarse suciente espacio debajo de la cascada para tender y conectar la manguera.
• Utilice la placa base para marcar los oricios a taladrar para poner los tornillos, así como para los tornillos del tubo exible y del cable de lámparas si va a montar la cascada sobre
una plancha de piedra u hormigón.
• Prepare seguidamente la cascada para unirla a la bomba, utilizando para ello los accesorios incluidos (manguera, manguito y llave de bola).
• Después de terminar los preparativos para la conexión ya puede colocar y enderezar la cascada en el borde del estanque. Los tacos y tornillos necesarios para la jación en la
plancha de piedra u hormigón, no van incluidos.
• En MAMBA LED/MAMBA S LED/STRAIGHT LED: Compruebe que la regleta de LEDs esté correctamente asentada, y tienda el cable de lámparas fuera del estanque, uniéndolo con el
transformador de seguridad.
• Vuelva a comprobar que el circuito de agua no sea inestanco en ningún punto. Las uniones inestancas deberían obturarse con abrazaderas adecuadas para mangueras o con cinta
de teón convencional.
• Ahora puede conectar la bomba y la iluminación de LEDs (MAMBA LED/MAMBA S LED/STRAIGHT LED), y poner en marcha la cascada de agua.
• Si saliese demasiada agua de la cascada, puede regularse y adaptarse adecuadamente el caudal, usando la llave de bola suministrada.
Cambio de los elementos luminosos (MAMBA LED/MAMBA S LED)
• Para cambiar la regleta de LEDs, proceda como sigue:
• Extraer la junta de goma del cable del fondo de la cascada.
• Abrir las pinzas de jación derecha e izquierda de la salida de la cascada, extraer la regleta de LEDs y sacar el cable de la misma.
• Pasar un alambre estable (aprox. 1 m) desde la abertura inferior de cables hasta arriba, engancharle el enchufe para cables y luego volver a sacar el alambre de nuevo por abajo.
• Después, retensar el cable, insertar la regleta de LEDs y cerrar las abrazaderas derecha e izquierda.
• Introducir el cable de lámparas por la junta y volver a colocar rmemente la junta de goma.
No es posible cambiar diodos LED individuales defectuosos. La lámpara LED afectada debe extraerse y cambiarse por completo.
MAMBA LED Acrylic
• Soltar y retirar la plancha de protección inferior de la jación de la cascada.
• Extraer el anillo LED del hueco de la lámpara que se encuentra en la parte inferior de la cascada acrílica.
• Insertar el nuevo anillo LED y volver a atornillar la plancha de protección inferior.
STRAIGHT LED
• Abrir los clips de jación en la salida de la cascada a la izquierda y a la derecha, extraer la barra LED y desconectar el enchufe del cable de la luminaria.
• Conectar el enchufe en la nueva barra LED, insertar a continuación la barra LED y cerrar los clips a la derecha y a la izquierda. A la vez, colocar el cable de la luminaria y la conexión
por enchufe detrás de la barra LED.
5Manual de servicio para cascadas de agua MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
Mamba/straight manual 2016.indd 17 16-11-16 18:54

Limpieza
Cascada de acero no
Nota: El acero no es inoxidable pero no resistente a las manchas. Por eso, la supercie de su cascada requiere una limpieza y cuidado regulares, al igual que sus otros utensilios caseros
de acero no como, por ejemplo, su fregasero y las ollas. Con una limpieza y cuidado regulares tendrá menos problemas con la corrosión y su cascada será más resistente a la corrosión.
• Antes de la instalación, examine la cascada para detectar una posible oxidación de la supercie debido a posibles metales o sustancias químicas con las cuales la cascada de acero
no pueda haber tenido contacto durante los trabajos de montaje.
• Empiece con una limpieza semanal para encontrar y jar el intervalo adecuado.
• Tenga cuidado que en la cascada de acero no no se formen acumulaciones de sustancias, como p. ej. sal, polvo, suciedad, etc. Tenga especial cuidado de las zonas intermedidas (p.
ej. unión atornillada de la cascada y jación de la regleta de LEDs).
• Evite el contacto directo con otros metales o materiales, en particular, hierro, hormigón, etc.
• La limpieza de la cascada puede efectuarse normalmente con agua corriente. No utilice de ninguna manera cloro o blanqueadores. Si se han formado las primeras huellas de óxido,
limpie las partes con un limpiador (no restregante) para acero no o con ácido nítrico en una solución acuosa del 10-15%. En ambos casos, enjuague las partes con agua corriente y
séquelas con un paño de algodón.Tenga cuidado que ningún detergente o conservante alcance el agua de la piscina o del estanque.
• Utilice un paño suave (p. ej. microbra, algodón) para los trabajos de limpieza para no rasguñar la supercie del acero no.
• Controle regularmente el valor pH del agua y tenga cuidado de utilizar correctamente los desinfectantes.
• Para la conservación de la piscina, tenga cuidado de dosicar correctamente el cloro o sales para evitar una oxidación de la supercie debido a altas concentraciones.
• Deje circular el agua diariamente para que en las partes de acero no que tienen contacto con el agua no se forme ninguna incrustación.
• Controle la cascada de acero no durante un mantenimiento anual preventivo.
Cascada acrílica para piscinas
Indicación: Al limpiar vidrio acrílico es importante evitar que el material se cargue electrostáticamente. La carga electrostática atrae fácilmente el polvo, que aunque sea fácil de
limpiar, posiblemente dejará sin embargo arañazos. Mediante la limpieza y el tratamiento con un producto de limpieza de plástico antiestático evitará una carga electrostática y el
vidrio acrílico permanecerá más tiempo limpio. Puede eliminar puntos ciegos y arañazos con una pasta de pulir y de reparación de vidrio acrílico sin cera.
• Antes de la instalación debe realizarse un control de la cascada acrílica para comprobar la existencia de suciedades, por ejemplo polvo o arena, con los que la cascada acrílica podría
haber entrado eventualmente en contacto durante los trabajos de montaje.
• Comenzar con una limpieza semanal para determinar el intervalo de tiempo óptimo.
• Prestar atención a que no se formen depósitos de sustancias como por ejemplo sal, polvo, suciedad, etc. en la cascada acrílica. En ello debe prestarse atención también a los
espacios intermedios (por ejemplo la unión roscada de la cascada).
• No limpiar el vidrio acrílico con productos de limpieza químicos, como por ejemplo bencina, diluyentes o acetona. Estos productos reblandecen la supercie y dejan un velo
permanente sobre el vidrio acrílico. No emplear tampoco alcohol ni limpiacristales, porque estos no disuelven las partículas de suciedad sólidas (por ejemplo la arena y el polvo).
• No tratar el vidrio acrílico con cepillos, lana de acero o con otros materiales abrasivos y no emplear tampoco ningún aparato de limpieza de rotación mecánica. La cascada acrílica no
debería limpiarse nunca con una fuerte irradiación solar o en condiciones de temperaturas extremas, ya que de esta manera podrían producirse manchas el vidrio acrílico.
• Preste atención a que ningún producto de limpieza o de cuidado alcance el agua de la piscina o del estanque.
• Emplee en los trabajos de limpieza y de cuidado un paño suave (por ejemplo de microbra, algodón) para evitar arañar la supercie de acero inoxidable.
• Para limpiar suciedades intensas puede tratarse la supercie con un limpiador a presión o de chorro de vapor. En caso de suciedades persistentes puede añadirse un producto de
limpieza suave (detergente) al agua.
• Durante el cuidado de la piscina debe prestarse atención a la correcta dosicación con cloro o sales. Concentraciones demasiado altas puede atacar a la supercie y dejar un velo
permanente sobre el vidrio acrílico.
• Dejar circular el agua diariamente para que no se formen depósitos en las piezas acrílicas que están en contacto con el agua.
• Controlar la cascada acrílica en un mantenimiento anual preventivo.
Iluminación LED
Use sólo agua y un paño blando. Procure no rasgar o dañar el vidrio de los diodos LED.
Mantenimiento y reparaciones
• Si está dañado el cable de la lámpara LED o del transformador, no puede repararse. La pieza afectada no debe seguir usándose y debe evacuarse adecuadamente.
• Procure que no se congelen la bomba, las mangueras de unión ni la cascada de agua. Saque por ello esas piezas a tiempo y guárdelas en un lugar donde no hiele.
Garantía
Garantizamos este producto durante dos años contra fallos demostrables de material y de fabricación, empezando con la fecha de compra. En caso de reclamaciones bajo esta garantía,
debe acompañarse el resguardo original de compra. La garantía no cubre las reclamaciones relacionadas con errores de montaje o funcionales, cuidado insuciente, daños por heladas,
reparaciones equivocadas, aplicación de la fuerza, errores de terceros, sobrecarga, daños mecánicos o efectos de cuerpos extraños.También están excluidos de la garantía los daños y
problemas derivados del desgaste de piezas.
Declaración de conformidad
La empresa Ubbink Garden BV declara bajo su propia responsabilidad que la iluminación LED de los productos MAMBA LED/ MAMBA LED Acrylic/MAMBA S LED/STRAIGHT LED
cumple los requisitos de las Directivas Europeas 2006/95/CE (baja tensión) y 2004/108/CE (CEM/compatibilidad electromagnética). En particular se aplicaron las siguientes normas
armonizadas:
EN 60598-1:2008+A11; EN 60598-2-7:1989+A2+A13; ZEK 01.2-08/12.08
EN 55015:2006; EN 61000-3-2:2006; EN 61000-3-3:1995+A1:2001+A2:2005; EN 61547:1995+A1:2000
5Manual de servicio para cascadas de agua MAMBA / MAMBA LED / MAMBA Acrylic LED / MAMBA S LED / STRAIGHT LED
2
Protección del medio ambiente
Aparatos eléctricos viejos no deben echarse a la basura normal. Lleve, por favor, el aparato viejo al lugar existente en su localidad para deponer tales aparatos. Más
informaciones al respecto se las facilita la tienda donde haya comprado el aparato o las empresas de reciclaje.
Mamba/straight manual 2016.indd 18 16-11-16 18:54

Mamba/straight manual 2016.indd 19 16-11-16 18:54
