Uniden EXI5560 - EXI 5560 Cordless Extension... User guide

Manual
EXI 5560
del
usuarío

GUÍA DE REFERENCIA RÁPIDA [1]
www.uniden.com
Asegúrese de que haya recibido los siguientes
artículos en el paquete.
• Base
• Receptor
• Adaptador CA
• Pila recargable
• Cable telefónico
• Pinza para la correa
• Este manual
• Otros folletos
Para instalar la pila del receptor
Quite la tapa.
Conecte el paquete de pilas
con la polaridad correcta.
Reponga la tapa.
1° Paso Inspección del contenido del embalaje
2° Paso Instalación y carga de la pila del receptor
A
B
C
Conecte el cable del adaptador CA en la
base y luego en una toma CA de 120 V.
Antes de usar el teléfono, coloque el
receptor en la base y cárguelo
continuamente por 15-20 horas.
Cuando el paquete de pilas del receptor esté
totalmente cargado, después de una carga de 15-
20 horas, conecte el cable telefónico en la base y
luego en el enchufe telefónico de la pared.
Su teléfono está programado para marcar por tono.
Si su red local requiere la marcación por pulso, por
favor consulte “Selección del modo de marcación”
en la página 14.
D
E
3° Paso Conexión a la línea telefónica
Nota: Existen cinco opciones para programar. Estas son las
opciones de la Identificación de llamadas (Caller ID) [AutoTalk,
CIDCW (Identificación de llamadas de llamadas en espera),
código del área], del modo de marcación y del lenguaje.
Para programar las opciones de Caller ID, del lenguaje
y de la marcación
Oprima y mantenga el botón call id/menu.
Oprima o para mover el cursor a
una opción.
Oprima select para cambiar la
programación de la opción.
Oprima end para salir, y devuelva el
receptor a la base.
Las opciones incluyen
AutoTalk - Encendido/Apagado.
CIDCW - Encendido/Apagado.
(Identificación de llamada de llamadas en espera)
Código del área - Inserte/Borrar.
Marcación - Pulso/Tono.
Lenguage - Inglés/Francés/Español.
4° Paso Programación del menú de las opciones
A
B
C
D
A
B
C
D
E
GUÍA DE REFERENCIA RÁPIDA

[2]
www.uniden.com
Contenido
GUÍA DE REFERENCIA RÁPIDA 1
Bienvenida/Características 3
Controles y funciones 4
Términos usados en este manual 5
Instalación del teléfono 6
A. Escoja la mejor localidad 6
B. Instalación del paquete de pilas en el receptor 7
C. Conexión de la base y carga del receptor 8
D. Instalación de la base en la pared 9
Instalación de la pinza para la correa 10
Instalación de los audífonos 11
Programación básica 12
Activación AutoTalk 12
Activación de la Identificación de llamadas
de llamadas en espera (CIDCW) 12
Inserción del código del área 13
Selección del modo de marcación 14
Programación del lenguaje 14
Selección del tono y del volumen del timbre 15
Utilización de su teléfono 16
Ejecución y recepción de llamadas 16
Repetición del último número marcado 17
Ajuste del volumen del auricular 17
Cambio a la marcación por tono 18
Salida del área de cobertura 18
Selección de un canal diferente 18
Búsqueda del receptor 19
La llamada en espera 19
Indicador de mensajes de voz en espera 20
La marcación rápida 21
Almacenamiento de nombres y números telefónicos en la
memoria de marcación rápida 21
Almacenamiento de mensajes Caller ID en la memoria de
marcación rápida 24
Ejecución de llamadas con la marcación rápida 25
Identificación de llamadas (Caller ID) e
Identificación de llamadas de llamadas en
espera (CIDCW) 26
Visualización de la lista de los mensajes de Caller ID 27
Borrado de información de la lista de Caller ID 28
Ejecución de una llamada con la lista de Caller ID 29
Identificación de llamadas de llamadas en espera (CIDCW) 29
Cambio del código digital de seguridad 30
Notas sobre las fuentes de energía 31
Información general 33
Solución de problemas 34
Daños ocurridos a consecuencia de líquido 36
Precauciones 37
Noticia de la I.C. 39
Índice 40
Lista de la memoria 44

[3]
www.uniden.com
Como socio de Energy Star, Uniden ha determinado que este producto o los
modelos del producto cumplen con los reglamentos de eficiencia en energía de
Energy Star.
Energy Stares una marca registrada de los Estados Unidos.
• Tecnología de alcance extendido de 5.8 GHz
• Identificación de llamadas (Caller ID) e
Identificación de llamadas de Llamadas
en espera
• Pantalla de tres líneas retroiluminada
• Menús en tres idiomas
• 30 ubicaciones de memoria para Caller ID
• Marcación por memoria de 10 números
telefónicos
Uniden es una marca registrada de Uniden America Corporation.
AutoTalk, AutoStandby, UltraClear Plus, Random Code, y AutoSecure son marcas registradas de Uniden America
Corporation.
Bienvenida
Características
• Repetición del último número marcado
• Marcación por pulso/tono
• Búsqueda del receptor
• Controles para el volumen del auricular/
timbre
• Mudez o apagar el timbre
• Compatibilidad con audífonos protésicos
• Rastreo automático de 20 canales
• Montaje sobre una mesa o en la pared
Enhorabuena en su compra de un teléfono inalámbrico de Uniden. Este teléfono está diseñado y
fabricado con unas reglas exactas para confianza, larga vida y una función excelente.
Nota:Algunas ilustraciones en este manual pueden diferenciar de la unidad actual para
poder dar una mejor explicación. El color de su teléfono inalámbrico puede variar.

[4] CONTROLES Y FUNCIONES www.uniden.com
Controles y funciones
2
3
5
4
1
6
8
7
9
20
15
14
13
10
12
11 18
19
16
17
1. Antena del receptor
2. Agujero para la pinza de la correa
3. Enchufe para un audífono opcional
4. Altavoz del timbre
5. Compartimiento de la pila del receptor
6. Auricular del receptor
7. Pantalla LCD
8. Botón (volumen y desplazamiento hacia
abajo)
9. Botón call id/menu (pág. 12 y 26)
10. Botón */tone/ cursor izquierdo
(pág. 18 y 21)
11. Botón redial/pause (pág. 17 y 23)
12. Botón select (pág. 12)
13. Botón (volumen y desplazamiento hacia
arriba)
14. Botón end (pág. 16 y 17)
15. Botón talk/flash (pág. 16 y 19)
16. Botón #/ cursor derecho (
pág. 21 )
17. Botón memory (pág. 21)
18. Botón delete/chan (pág. 18, 21 y 28)
19. Micrófono del receptor
20. Contactos de carga del receptor
CONTROLES Y
FUNCIONES

TÉRMINOS USADOS EN ESTE MANUAL [5]
www.uniden.com
25
24
21
22
23
TÉRMINOS USADOS EN
ESTE MANUAL
21. Contactos de carga de la base
22. Botón para encontrar el receptor hs
(páginas 19 y 30)
23. Charge/in use y LED VMWI
(Indicador de mensajes de voz en
espera)
24. Enchufe para la línea telefónica
25. Enchufe DC IN 9V
Términos usados en este manual
• Modo de espera - El receptor puede estar en la base o fuera de la base, pero NO está en uso. El botón talk/
flash no ha sido presionado y no hay tono de marcación.
• Modo de conversación - El receptor está fuera de la base y el botón talk/flash ha sido presionado, y un
tono de marcación está presente.
• CID-Caller ID (Identificación de llamadas)
• CIDCW - Identificación de llamadas de llamadas en espera

[6] INSTALACIÓN DEL TELÉFONO www.uniden.com
INSTALACIÓN
DEL TELÉFONO
Instalación del teléfono
Siga los pasos siguientes:
A. Escoja la mejor localidad
B. Instalación del paquete de pilas en el receptor
C. Conexión de la base y carga del receptor
D. Instalación de la base en la pared
A. Escoja la mejor localidad
Antes de escoger la localidad para su nuevo teléfono considere lo siguiente:
• La localidad debe estar cerca de un enchufe telefónico y de una toma de electricidad
continua que no se pueda apagar.
• Mantenga la base y el receptor lejos de fuentes de ruido eléctrico así como motores y luces
fluorescentes.
• La base se puede colocar encima de una mesa, en un mostrador, o montada con una placa
normal de pared.
• La base se debe colocar en un área abierta para tener un buen alcance y recibir una recepción optima.
Ev
i
te
f
uentes
d
e ca
l
or, as
í
como
l
os
radiadores, los tubos de ventilación y la luz
solar. Evite las televisiones y otros
aparatos electrónicos.
Escoja una localidad central
Ev
i
te
l
as
f
uentes
d
e ru
id
o, as
í
como una
ventana que de a una calle con mucho tráfico.
Evite los hornos de microondas.
Evite la humedad excesiva, las
temperaturas extremamente bajas, el
polvo, las vibraciones mecánicas o
los choques.
Evite los ordenadores personales
(PC)
Evite otros teléfonos inalámbricos.
Si su domicilio tiene un
equipo de alarma
conectado a su línea
telefónica con un
alambrado especial,
asegúrese de que la
instalación del sistema
no incapacite su equipo
de alarma.
Si tiene preguntas sobre
que podría incapacitar
su equipo de alarma,
comuníquese con su
empresa telefónica o
con un instalador
calificado.
nota

INSTALACIÓN DEL TELÉFONO [7] www.uniden.com
B. Instalación del paquete de pilas en el receptor
El receptor está alimentado por un paquete de pilas recargable.
La pila se recarga automáticamente cuando se pone el receptor
en la base.
1) Oprima en la parte para abrir la tapa de la pila (use la
muesca para tener un mejor agarre) y deslícela hacia abajo
para quitarla.
2) Conecte el conector del paquete de pilas (alambre rojo y
negro) en el enchufe dentro del compartimiento para la pila
(las muescas del conector solamente encajan de una
manera).
Combine los colores de los alambres con la etiqueta de
polaridad en el compartimiento, conecte la pila y escuche
por un clic para asegurar la conexión.
3) Antes de reemplazar la tapa, asegúrese de que el paquete de
pilas esté bien conectado estirando un poco de los alambres
de la pila. Luego, reponga la tapa deslizándola hacia arriba
hasta que encaje en sitio.
4) Reponga la tapa deslizándola hacia arriba hasta que encaje
en sitio.
Use solamente el
paquete de pilas
recargable (BT-800) de
Uniden suministrado
con su teléfono
inalámbrico.
!
!
INSTALACIÓN
DEL TELÉFONO

[8] INSTALACIÓN DEL TELÉFONO www.uniden.com
C. Conexión de la base y carga del receptor
1) Conecte el adaptador CA en el enchufe DC IN 9V y
en un toma general de 120 V CA en la pared.
2) Coloque el receptor en la base con el teclado hacia
delante.
3) Asegúrese de que el LED charge/in use se encienda.
Si el LED no se enciende, investigue si el adaptador CA
está conectado y si el receptor está haciendo buen
contacto con los contactos de carga de la base.
• Conecte el adaptador CA en un enchufe de potencia continua.
• Coloque la base cerca de un enchufe CA para que pueda desenchufar el adaptador CA
fácilmente.
4) Cargue el receptor por lo menos de 15 á 20 horas antes de conectarlo a la línea telefónica.
5) Una vez que el paquete de pilas esté completamente
cargado, conecte el cable de la línea telefónica en el
enchufe TEL LINE y en un enchufe telefónico.
Si su enchufe telefónico no es modular, comuníquese
con su compañía telefónica para recibir ayuda.
nota
modular
•Use solamente el
adaptador CA (AD-
314) suministrado.
No use ningún otro
adaptador.
•Coloque el cable de la
corriente de una
manera que no
produzca un peligro de
tropiezo. No lo coloque
donde pueda ser
dañado y de esa
manera crear un
peligro eléctrico o de
incendio.
!
!
INSTALACIÓN
DEL TELÉFONO

INSTALACIÓN DEL TELÉFONO [9] www.uniden.com

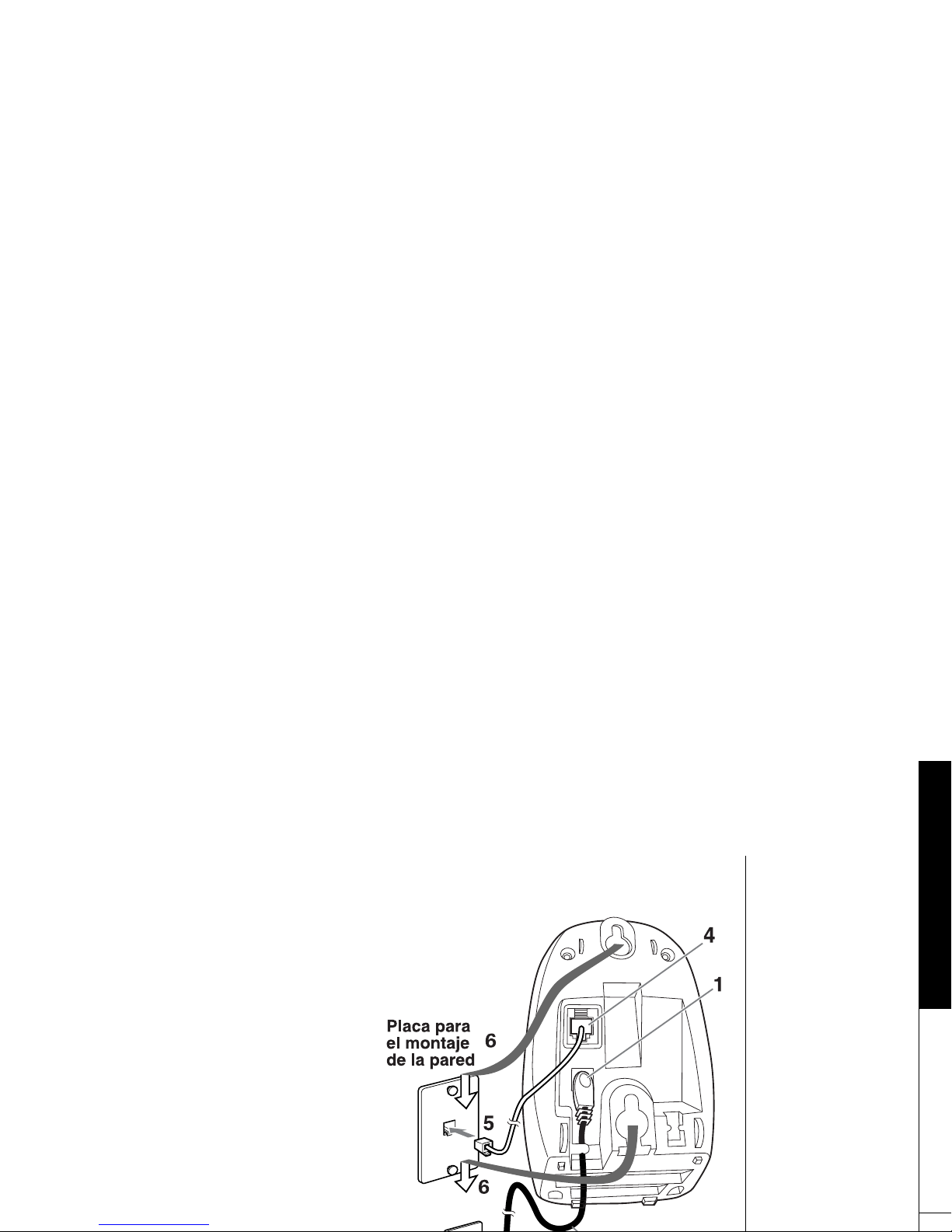

D. Instalación de la base en la pared
Montaje en una placa estándar de pared
Este teléfono se puede montar en
cualquier placa telefónica de pared.
1) Conecte el adaptador CA en el
enchufe DC IN 9V.
2) Coloque el cable del adaptador CA
dentro del canal moldeado como se
enseña.
3) Conecte el adaptador CA en una toma
general de 120 V CA en la pared.
4) Conecte el cable de la línea
telefónica en el enchufe TEL LINE.
5) Conecte el cable de la línea
telefónica en el enchufe telefónico.
6) Alinee los agujeros de montaje en la
base con los postes de montaje en la
pared. Empuje hacia adentro y hacia
abajo, hasta que el teléfono esté
colocado firmemente.
INSTALACIÓN
DEL TELÉFONO

[10] INSTALACIÓN DEL TELÉFONO www.uniden.com
Montaje directo en la pared
Si no tiene una placa estándar de pared, usted puede montar el
teléfono directamente en la pared. Antes de montar su teléfono,
considere lo siguiente:
• Evite los cables eléctricos, las tuberias u otros artículos detrás de
la localidad para el montaje. La inserción de tornillos en áreas
como estas puede ser peligrosa.
• Trate de montar su teléfono dentro de 5 pies de un enchufe
telefónico que funcione, para evitar una largura excesiva de cable.
• Asegúrese de que el material de pared sea capaz de sostener del
peso de la base y el receptor.
• Use tornillos #10 (con una largura mínima de 1-3/8 pulgadas) con
aparatos de anclaje apropiados para la pared.
1) Inserte dos tornillos de montaje en la pared (con los aparatos de anclaje apropiados), 3-
15/16 pulgadas aparte. Permita 1/8 de una pulgada más o menos entre la pared y las
cabezas de los tornillos para montar el teléfono.
2) Consulte los pasos del 1 al 5 en la pág. 9 para montar el teléfono.
Instalación de la pinza para la correa
Para conectar la pinza
Inserte la pinza en los agujeros en cada lado del receptor. Oprima hacia abajo hasta que
encaje.
Para quitar la pinza
Estire los dos lados de la pinza para soltarla de los agujeros.
INSTALACIÓN
DEL TELÉFONO

INSTALACIÓN DEL TELÉFONO [11] www.uniden.com
Instalación de los audífonos
Usted puede utilizar su teléfono con unos audífonos opcionales.
Para usar esta característica, inserte el audífono en el enchufe para estos.
Su teléfono está preparado para conversaciones a manos libres.
INSTALACIÓN
DEL TELÉFONO

[12] PROGRAMACIÓN BÁSICA www.uniden.com
Programación básica
Existen cinco opciones que usted necesitará programar: AutoTalk, CIDCW (Identificación de
llamada de llamadas en espera), el código del área, el modo de marcación y el lenguaje.
Activación AutoTalk
AutoTalk le permite contestar el teléfono simplemente levantando el receptor de la base. No
necesitará oprimir ningún botón.
1) Cuando el teléfono esté en el modo de espera, oprima y mantenga
el botón call id/menu. La pantalla siguiente aparecerá.
2) Oprima el botón select para activar AutoTalk.
3) Oprima el botón end para terminar la programación. El receptor volverá al modo de espera.
Activación de la Identificación de llamadas de llamadas en espera
(CIDCW)
El Caller ID le permite ver el nombre y el número de la persona que llama antes de contestar
el teléfono. La Identificación de llamadas de llamadas en espera (CIDCW) le permite ver el
nombre y el número de una persona que llama cuando usted está contestando otra llamada.
Usted debe suscribir el servicio de Identificación de llamadas con su compañía telefónica
local para usar esta característica.
1) Cuando el teléfono esté en el modo de espera, oprima y mantenga
el botón call id/menu. La pantalla siguiente aparecerá.
PROGRAMACIÓN
BÁSICA

PROGRAMACIÓN BÁSICA [13] www.uniden.com
2) Oprima el botón para seleccionar CIDCW.
3) Oprima el botón select para cambiar y activar la Identificación de
llamadas de llamadas en espera.
4) Oprima el botón end y ponga el receptor en la base para terminar la programación. El
receptor volverá al modo de espera.
Inserción del código del área
Si usted puede hacer una llamada marcando solamente 7 dígitos (en vez de 10), usted puede
programar su código del área local en su teléfono. Si usted recibe una llamada dentro de su área
local, usted verá solamente el teléfono numérico de 7 dígitos. Si recibe una llamada fuera de su
área usted verá los 10 dígitos.
1) Cuando el teléfono esté en el modo de espera, oprima y mantenga
el botón call id/menu. La pantalla siguiente aparecerá.
2) Oprima el botón dos veces para seleccionar código área.
3) Oprima el botón select. Si ya almacenó un código de área, el
teléfono lo exhibirá.
4) Use los botones numéricos (0 - 9) para insertar el código del área
de 3 dígitos. Si comete un error, use el botón delete/chan para
borrarlo.
5) Oprima select. Un tono de confirmación sonará.
6) Oprima el botón end para terminar la programación. El receptor volverá al modo de espera.
PROGRAMACIÓN
BÁSICA

[14] PROGRAMACIÓN BÁSICA www.uniden.com
Selección del modo de marcación
Su teléfono se puede comunicar con la red telefónica de dos maneras: por marcación por tono
o por marcación por pulso. La mayoría de los sistemas telefónicos usan la marcación por
tono, por eso su teléfono ya viene programado con ese método.
Si su compañía telefónica usa la marcación por pulso, usted necesitará cambiar el modo de
marcación de su teléfono. Existe una manera fácil para averiguar cual modo usa su compañía
telefónica: trate de hacer una llamada. Si su teléfono conecta, la configuración de su
teléfono está bien. Si no puede conectar, siga estos pasos:
1) Cuando el teléfono esté en el modo de espera, oprima y mantenga
el botón call id/menu. La pantalla siguiente aparecerá.
2) Oprima el botón tres veces para seleccionar Mrcación.
3) Oprima el botón select para ajustar el teléfono al modo de
marcación por pulso.
4) Oprima el botón end para terminar el ajuste. El receptor volverá al modo de espera.
Programación del lenguaje
Usted puede escoger tres lenguajes: inglés, francés y español.
1) Cuando el teléfono esté en el modo de espera, oprima y mantenga
el botón call id/menu. La pantalla siguiente aparecerá.
2) Oprima el botón cuatro veces para seleccionar Lenguaje.
Si su sistema telefónico
requiere la marcación
por pulso y usted
necesita enviar tonos
DTMF en situaciones
especiales durante una
llamada, usted puede
cambiar temporalmente
a la marcación por tono.
(Consulte la sección
“Cambio a la marcación
por tono” en la
pág. 18).
nota
PROGRAMACIÓN
BÁSICA

PROGRAMACIÓN BÁSICA [15] www.uniden.com
3) Oprima el botón select para seleccionar Eng, Fr., o Esp.
4) Oprima el botón end para terminar la programación. El receptor
volverá al modo de espera.
Selección del tono y del volumen del timbre
Su teléfono tiene cinco tonos diferentes de timbres y combinaciones de volumen de los que
usted puede escoger.
1) Con el teléfono en el modo de espera, oprima el botón o .
2) El teléfono sonará los tonos diferentes del timbre en los volúmenes diferentes.
Para apagar el timbre, seleccione Timbre apagado.
3) Cuando el teléfono suene el tono y el volumen del timbre que usted desee usar, oprima el
botón end.
PROGRAMACIÓN
BÁSICA

[16] UTILIZACIÓN DE SU TELÉFONO www.uniden.com
Utilización de su teléfono
Ejecución y recepción de llamadas
Ejecución de una llamada
1) Levante el receptor de la base.
2) Oprima el botón talk/flash.
3) Espere por el tono de marcación.
4) Marque el número.
O
1) Levante el receptor de la base.
2) Marque el número.
3) Oprima el botón talk/flash.
Recepción de llamadas
1) Levante el receptor de la base. (Si AutoTalk está activado, el teléfono contestará
automáticamente la llamada cuando levante el receptor de la base).
2) Oprima el botón talk/flash.
O
1) Si el receptor está fuera de la base, oprima el botón talk/flash,*/tone/ , #/ o
cualquier otro botón numérico. (AutoTalk está activado).
Para terminar la llamada
Oprima el botón end y ponga el receptor en la base.
Para encender la
característica AutoTalk,
consulte “Activación
AutoTalk” en la
página 12.
nota
UTILIZACIÓN DE
SU TELÉFONO

UTILIZACIÓN DE SU TELÉFONO [17] www.uniden.com
Repetición del último número marcado
1) Levante el receptor de la base.
2) Oprima el botón talk/flash.
3) Espere por el tono de marcación.
4) Oprima el botón redial/pause.
O
1) Levante el receptor de la base.
2) Oprima el botón redial/pause.
3) Oprima el botón talk/flash.
Ajuste del volumen del auricular
Para cambiar el volumen del auricular, oprima el botón o
durante una llamada.
Silenciador temporal del timbre
Si el receptor está fuera de la base mientras que una llamada
entrante está sonando, simplemente oprima el botón end para
silenciar temporalmente el timbre. El timbre sonará con la
próxima llamada entrante.
Usted podrá enmudecer
el timbre del receptor
solamente, si el receptor
está fuera de la base
cuando este comience a
sonar.
nota
UTILIZACIÓN DE
SU TELÉFONO

[18] UTILIZACIÓN DE SU TELÉFONO www.uniden.com
El circuito compander
UltraClear PlusTM
elimina virtualmente el
ruido de fondo. Esta
tecnología innovativa,
junta con 20 canales
diferentes, le provee
con la mejor recepción
posible durante todas
sus conversaciones.
nota
Cambio a la marcación por tono
Si su compañía telefónica requiere la marcación por pulso, usted
puede cambiar a la marcación por tono después que la llamada
conecte. Esta característica es útil cuando necesita marcar por
tono para poder comunicarse con servicios automáticos de
bancos, menús de farmacias, menús de ayuda al consumidor, etc.
Si su teléfono está programado para marcar por pulso, haga su
llamada normalmente. Una vez que la llamada conecte, oprima el
botón*/tone/ . Desde este momento, cualquier dígito que
usted inserte será enviado como un dígito de tono. Cuando esta
llamada termine, el teléfono cambiará automáticamente a la
marcación por pulso.
Salida del área de cobertura
Durante una llamada, según como usted vaya alejando el receptor de la base el ruido
aumentará. Si sale de los límites de la cobertura de la base, su llamada terminará dentro de 1
minuto.
Selección de un canal diferente
Si encuentra interferencia durante el uso del teléfono, usted puede cambiar el canal
manualmente para una operación más clara. Mientras usa su teléfono, oprima el botón
delete/chan. La pantalla exhibirá Exploración, indicando que el teléfono está cambiando a
otro canal. Para más información sobre la interferencia, consulte la página 38 en "Radio
Interferencia".
UTILIZACIÓN DE
SU TELÉFONO
