Upvel UP-319GEW User manual

UP-319GEW
Quick Installation Guide 1
For instruction in English, see pages 2-10.
Инструкция на русском языке – со страницы 11.

UP-319GEW
2 Quick Installation Guide

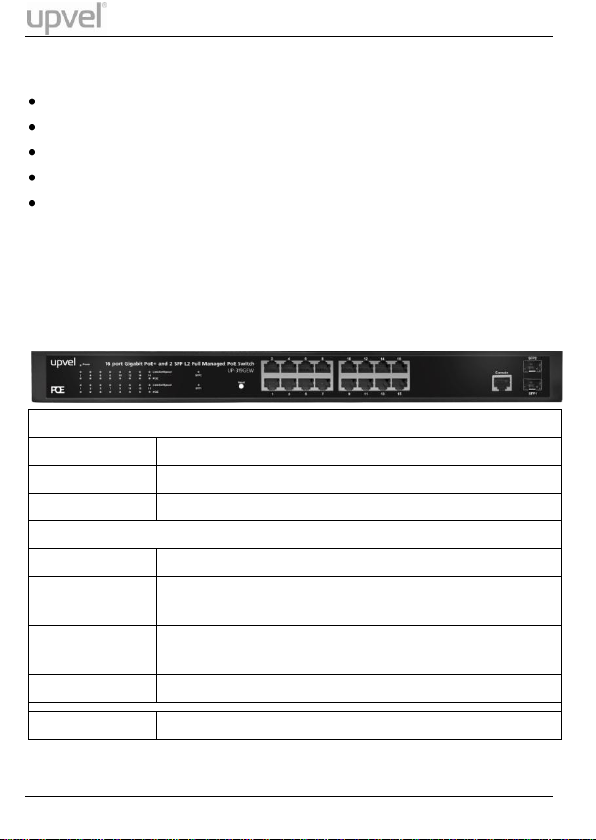

Package Contents
UP-319GEW Switch
Power cord
19-inch rack mounting kit: L-brackets (2 pcs) and screws (8 pcs)
Rubber feet (4 pcs)
Quick Installation Guide
Note. If any of the listed items are damaged or missing, please contact
your distributor.
External Components Description
Front panel
Ports
1~16
RJ-45 PoE+ 10/100/1000 Mbps ports
SFP1, SFP2
SFP slots support 100M and Gigabit Fiber transceiver
Console
Local configuration console (8N1 115200)
LEDs
PWR
Power LED indicator
LNK/ACT
1~16
Ethernet connection/activity LEDs of the
corresponding ports
PoE 1~16
PoE-enabled device connection LEDs of the
corresponding ports
SFP1, SFP2
State and activity of optical connections
Reset
Factory Defaults Restore button

UP-319GEW
Quick Installation Guide 3

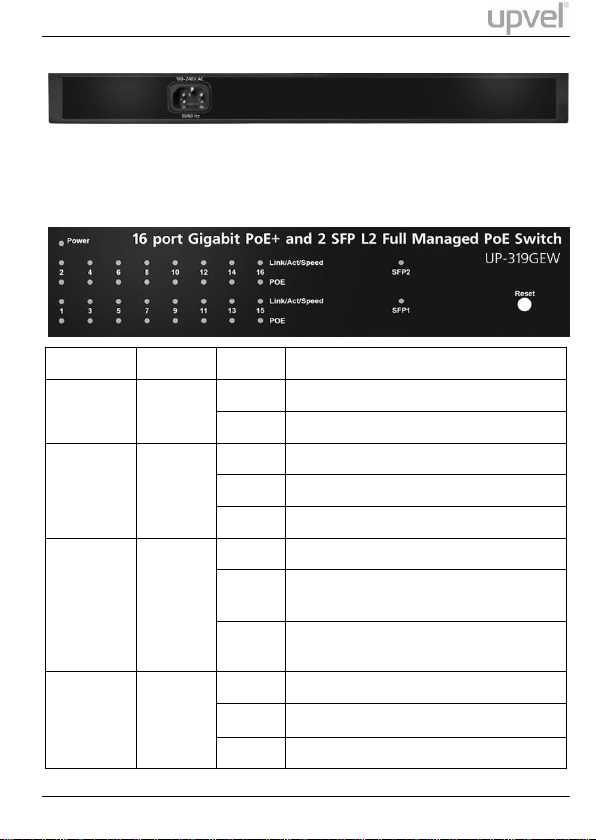

Rear panel
The rear panel of the switch contains the AC power connector. The switch
supports 100~240 V AC, 50~60 Hz.
LED Description
Indicator
Color
Status
Description
PWR
Red
On
Power on
Off
Power off
LNK/ACT
(1-16)
10/100M:
Orange
1000M:
Green
On
Connection is established
Off
Connection is not established
Flashing
Data is being transmitted
PoE
Orange
On
PoE-enabled device is detected
Flashing
The power is insufficient for operation
of PoE device or short circuit
Off
PoE-enabled device is not
connected/detected
Link/Act
SFP1, SFP2
Green
On
A device is connected to the port
Off
A device is disconnected
Flashing
Sending or receiving data

UP-319GEW
4 Quick Installation Guide
Installation
Installation Site Requirements
Ensure that the location where you plan to install the switch meets the
following requirements:
Air temperature and humidity should be within the specified ranges
(see technical specifications on page 9).
Vent holes in the switch housing should not be blocked. Make sure
that there is enough space around the switch for proper ventilation
and heat dissipation. Leave at least 10 cm (4 inches) of space at the
front and rear of the switch.
The outlet should be close enough for the power cord to reach. The
length of the power cord supplied is 150 cm (59 inches).
Desktop installation: place the switch on a sturdy, level surface
that can support at least 5 kg (11 pounds). For better stability, stick
four rubber feet to the bottom of the switch near the corners.
Rack mounting: attach the brackets to the switch using the
included screws and then mount the switch on the 19-inch rack using
the screws provided with the rack.
Power connection
1. Connect one end of the power cord to the AC power connector on
the rear panel of the switch, and then connect the other end of the
power cord to an AC power outlet.
2. Check whether the PWR LED is ON. When it is steady ON, it
indicates the power connection works properly.

UP-319GEW
Quick Installation Guide 5

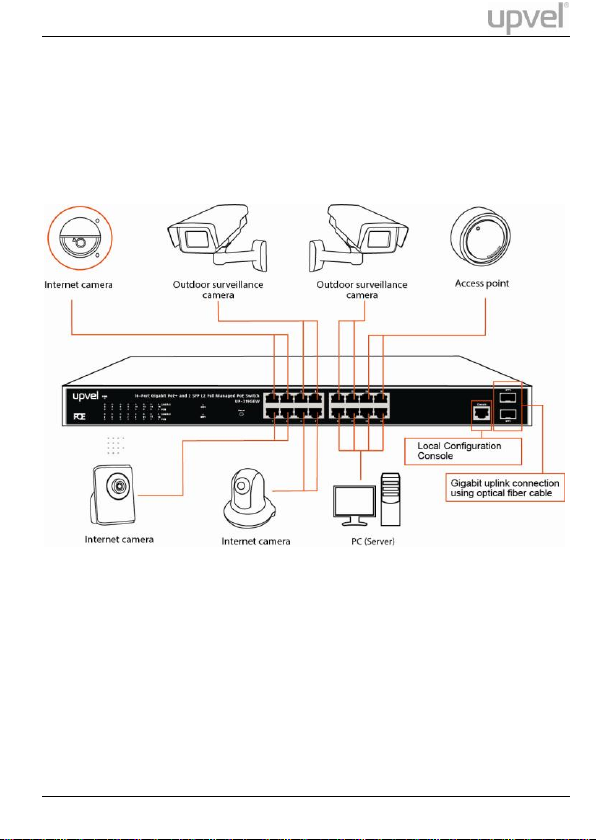

Connecting to end nodes
Use standard Cat.5/5e twisted pair cable (UTP/STP) to connect the
switch to end nodes. Switch ports will automatically adjust to the
characteristics (MDI/MDI-X, speed, duplex) of the connected devices.
After connecting all the devices required, you can configure various
features of the switch using its Web management interface. Management
features include conditional monitoring of the PoE power supply
(available power of ports, power supply delay, priority, and scheduling),
Port Mirroring, broadcast storm protection, VLAN (tag/port), QoS,
TCP/UDP packet filtering, Spanning Tree, Port Trunking, DHCP Relay,
IGMP Snooping, SNMP, and many more.

UP-319GEW
6 Quick Installation Guide
Accessing the switch Web management
interface
1. Connect the switch to the computer, which you will use for
configuring the switch.
2. Assign a Static IP address to the computer's network adapter in the
subnet of 192.168.10.x (e.g. 192.168.10.100) and a subnet mask of
255.255.255.0
3. Open your web browser, type the IP address of the switch in the
address bar, and then press Enter. The default IP address is
192.168.10.250.

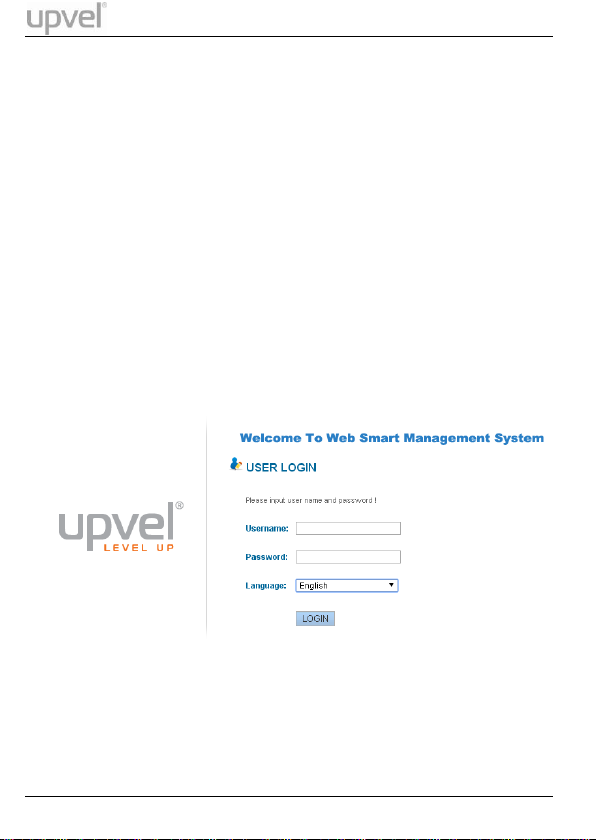

4. Enter Username and Password, and then click LOGIN. By default:
Username: admin
Password: admin
Note: Username and Password are case sensitive.

UP-319GEW
Quick Installation Guide 7

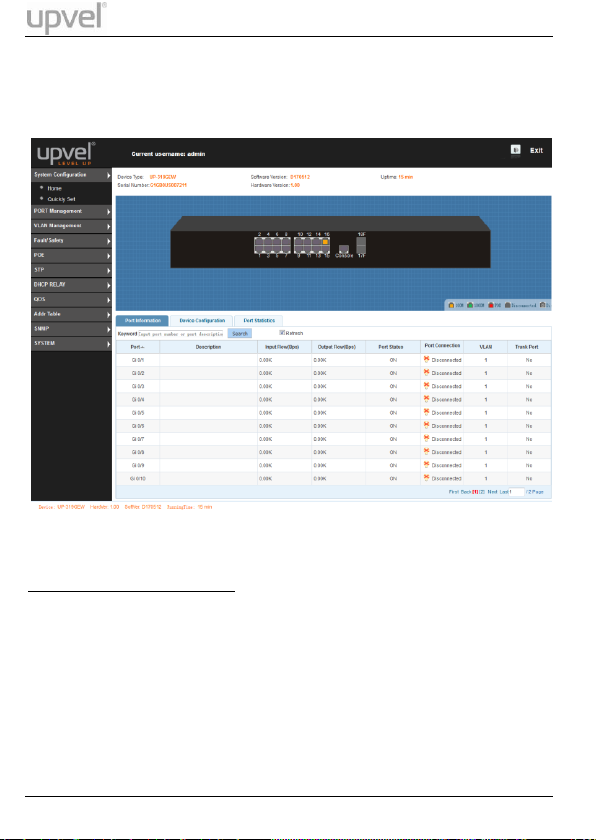

5. The main page of Web management interface will appear, as shown
below.
For detailed information regarding the UP-319GEW configuration and
advanced settings, please refer to the User Manual. You can download
the User Manual from the switch description page on Upvel.com.

UP-319GEW
8 Quick Installation Guide
Troubleshooting
The LEDs on the front panel can help you diagnose network failures. This
section describes common problems and ways to fix them.
1. If the LNK/ACT LED is off after connecting a device:
check the network interfaces of the connected device and the
switch;
make sure that the network cable is not damaged and is firmly
connected to the ports of both network interfaces (of the switch
and the device you intend to connect);
make sure that the length of the cable does not exceed the
specified limit (100 meters / 328 feet).
2. If the PWR LED is off after plugging the power cord into the AC
power connector of the switch and into the mains outlet:
check the presence of power in the outlet;
make sure that the power cord is not damaged and is firmly
plugged into the AC power connector of the switch and into the
mains outlet.
3. If the PWR LED lights up after plugging the power cord, but then
turns off after a while:
check that there are no excessive voltage drops in your electric
grid;
make sure the power cable is not tightened (it can cause
inadvertent unplugging).
If the above steps do not resolve the problem, please contact
the service center.

UP-319GEW
Quick Installation Guide 9
UP-319GEW Specifications
Chipset
RTL8382M+RTL8218B+RTL8231+PD69200+2*PD69208
Standards
IEEE 802.3 10BASE-T
IEEE 802.3U 100BASE-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3af PoE
IEEE 802.3at PoE+
IEEE 802.3x Flow Control
IEEE 802.3az Energy Efficient Ethernet
IEEE 802.3ad Link Aggregation
IEEE 802.1Q VLAN
IEEE 802.1D STP, RSTP
Ports
16 x RJ-45 10/100/1000 Mbps ports with Auto MDI-X and
Auto-Negotiation
2 x 100/1000Mbps SFP ports
1x Console port
Power over
Ethernet
PoE: up to 15,4 W per port
PoE+: up to 30 W per port
PoE power on RJ-45: pin 1 & pin 2 (+), pin 3 & pin 6 (-),
mode А
PoE budget 240W
Data Transfer
Rate
Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
Giga Ethernet: 1 Gbps (half duplex), 2 Gbps (full duplex)
Forwarding Rate
10 Mbps: 14880 pps
100 Mbps: 148800 pps
1000Mbps: 1488000 pps
Network Media
10BASE-T: UTP/STP cat. 5 cable (max. 100 m)
100BASE-T: UTP/STP cat. 5, 5e cable (max. 100 m)
1000Base-T: UTP/STP category 5, 5e cable (max. 100m)
1000Base-SX:62.5μm/50μm MMF(2m~550m)
1000Base-LX:62.5μm/50μm MMF(2m~550m) Or 10μm
SMF（2m~5000m）
Switching
Method
Store-and-Forward
Switching
Capacity
36 Gbps
MAC Address
Table
8K entries

UP-319GEW
10 Quick Installation Guide
LED indicators
Power, System, PoE, Link / Activity, SFP1/2
Power
Input: 100-240 V AC, 50/60 Hz, internal power supply
Consumption:
Maximum 250 W
Minimum 8 W (stand-by)
Dimensions
(L × W × H)
440 × 208 × 44 mm
Weight
3,5 kg
Environmental
requirements
Operating temperature: 0 ~ 40 °C
Storage temperature: -10 ~ 70 °C
Operating Humidity: 10 ~ 90 % non-condensing
Storage humidity: 5 ~ 90 % non-condensing
Certifications
CE, FCC, EAC
International support
[e-mail]
[phone] (USA)
Mon-Fri (ex. public holidays)

UP-319GEW
Quick Installation Guide 11

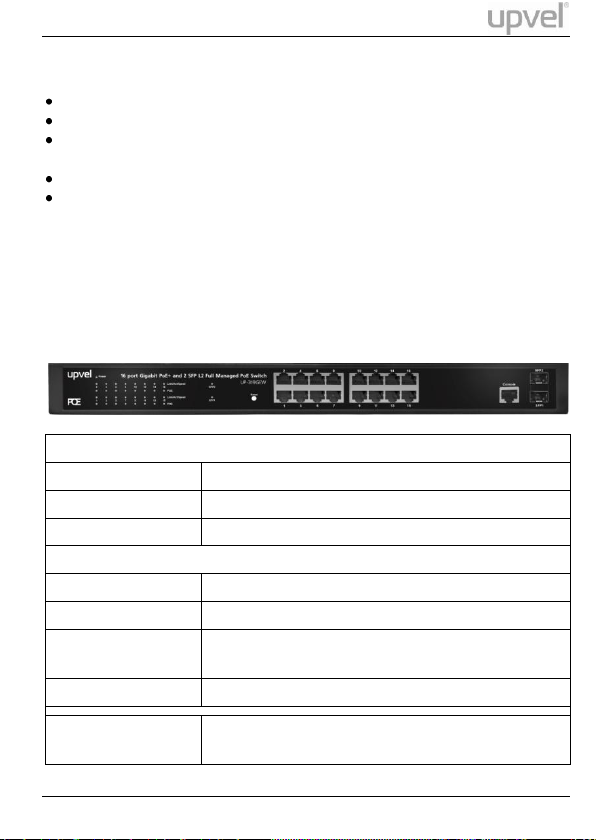

Комплект поставки
Коммутатор UP-319GEW
Шнур питания
Кронштейны (2 шт.) и винты (8 шт.) для монтажа в 19-дюймовую
стойку
Резиновые ножки (4 шт.)
Инструкция по установке
Примечание. Если какой-либо компонент отсутствует или поврежден,
обратитесь к продавцу.
Описание внешних элементов
Передняя панель
Порты
1~16
Порты RJ-45 10/100/1000 Мбит/с PoE+
SFP1, SFP2
Порты для SFP модулей 100/1000 Мбит/с
Console
Порт для подключения консоли (8N1 115200)
Индикаторы
PWR
Индикатор питания
LNK/ACT 1~16
Индикаторы наличия/активности соединения
PoE 1~16
Индикаторы подключения устройств с
поддержкой PoE
SFP1, SFP2
Индикаторы наличия/активности соединения
Reset
Кнопка для восстановления заводских
настроек

UP-319GEW
12 Quick Installation Guide

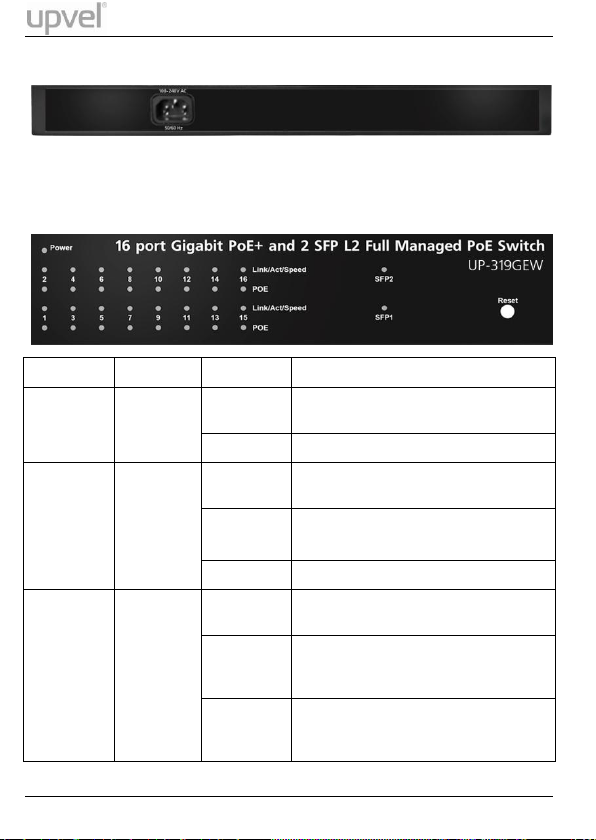

Задняя панель
На задней панели коммутатора находится разъем питания
100~240 V AC, 50~60 Hz, max. 2 A.
Значения индикации
Индикатор
Цвет
Состояние
Значение
PWR
Красный
Горит
непрерывно
Питание включено
Не горит
Питание отключено
LNK/ACT
(1-16)
10/100M:
Оранжевый
1000M:
Зеленый
Горит
непрерывно
К порту подключено устройство /
соединение установлено
Не горит
Устройство не подключено к порту /
соединение не установлено
Мигает
Прием / передача данных
PoE
Оранжевый
Горит
непрерывно
Обнаружено устройство с поддержкой
технологии PoE
Мигает
Недостаточно мощности для работы
подключенного устройства или
обнаружено короткое замыкание
Не горит
Устройство с поддержкой технологии
PoE не подключено или не
обнаружено

UP-319GEW
Quick Installation Guide 13
Установка и подключение
Требования к месту установки
Температура и влажность воздуха в помещении, где будет
установлен коммутатор, должны лежать в диапазонах
допустимых значений, указанных в таблице технических
характеристик (см. стр. 19).
Вентиляционные отверстия в корпусе не должны быть
перекрыты.
Вокруг коммутатора должно быть достаточно свободного
пространства для обеспечения нормальной циркуляции воздуха и
отвода тепла.
Если коммутатор не будет монтироваться в стойку, то его
следует установить на ровную горизонтальную поверхность,
способную выдерживать вес не менее 5 кг. Для лучшей
устойчивости коммутатора приклейте четыре резиновые ножки к
отмеченным местам на нижней стороне корпуса.
Расстояние между разъемом питания коммутатора и розеткой
электросети должно быть не более 150 см.
Подключение к электросети
1. Подсоедините прилагаемый шнур питания к разъему на задней
панели коммутатора.
2. Включите шнур питания в розетку сети переменного тока
100~240 V AC, 50~60 Hz.
Link/Act
SFP1, SFP2
Зеленый
Горит
непрерывно
К порту подключено устройство /
соединение установлено
Не горит
Устройство не подключено к порту /
соединение не установлено
Мигает
Прием / передача данных

UP-319GEW
14 Quick Installation Guide
3. Проверьте состояние индикатора PWR на передней панели
коммутатора. При наличии стабильного питания данный
индикатор должен непрерывно гореть.
Подключение устройств
Для подключения устройств к коммутатору используйте кабель
UTP/STP категории 5, 5e или 6. Порты коммутатора автоматически
согласуют необходимые параметры (MDI/MDI-X, скорость
соединения, дуплексный/полудуплексный режим) с Ethernet-
интерфейсами подключенных устройств.
После подключения всех необходимых устройств вы можете
настроить через веб-интерфейс коммутатора множество функций:
PoE для каждого порта, VLAN, QoS, Port Mirroring, Link Aggregation,
SNMP и другие.

UP-319GEW
Quick Installation Guide 15
Доступ к веб-интерфейсу коммутатора
1. Подключите к коммутатору компьютер, который будет
использоваться для настройки коммутатора.
2. В настройках сетевого адаптера компьютера задайте статический
IP-адрес из подсети 192.168.10.x (например, 192.168.10.100) и
маску подсети 255.255.255.0
3. Откройте браузер, введите в адресную строку IP-адрес
коммутатора 192.168.10.250 и нажмите клавишу Enter.
Откроется страница авторизации пользователя.
4. Введите имя пользователя (Username) и пароль (Password) и
нажмите LOGIN. По умолчанию:
Username: admin
Password: admin
Примечание. Поля Username и Password чувствительны к
регистру символов.

UP-319GEW
16 Quick Installation Guide
5. Откроется главная страница веб-интерфейса управления
коммутатором, как показано на рисунке ниже.
Подробное описание веб-интерфейса коммутатора приведено в
Руководстве пользователя , которое можно найти на странице
описания вашей модели коммутатора на сайте Upvel.ru.

UP-319GEW
Quick Installation Guide 17
Выявление и устранение неполадок
Светодиодные индикаторы на передней панели коммутатора помогут
вам выявить неполадки в вашей сети. Ниже рассмотрены типичные
проблемы, которые могут возникнуть при эксплуатации коммутатора,
иданы рекомендации по их устранению.
1. Индикатор LNK/ACT не горит после подключения устройства:
проверьте состояние сетевых интерфейсов подключенного
устройства и коммутатора;
убедитесь, что сетевой кабель надежно подключен к порту
коммутатора и к порту подключаемого устройства;
убедитесь в отсутствии повреждений сетевого кабеля;
длина сетевого кабеля между устройством и коммутатором не
должна превышать 100 метров.
2. Индикатор PWR не горит после подключения шнура питания к
разъему питания коммутатора икрозетке электросети.
убедитесь, что в розетке есть напряжение;
убедитесь, что шнур питания не повреждѐн.
3. Индикатор PWR горит, но коммутатор периодически
самопроизвольно выключается:
убедитесь, что в вашей электросети нет сильных перепадов
напряжения;
убедитесь, что шнур питания не натянут. Сильное натяжение
шнура может привести к разбалтыванию соединителя в
разъеме питания коммутатора и пропаданию контакта.
Если перечисленные меры не помогают устранить проблему,
обратитесь в сервисный центр.

UP-319GEW
18 Quick Installation Guide
Технические характеристики
коммутатора UP-319GEW
Chipset
RTL8382M+RTL8218B+RTL8231+PD69200+2*PD69208
Стандарты
IEEE 802.3 10BASE-T
IEEE 802.3U 100BASE-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3af PoE
IEEE 802.3at PoE+
IEEE 802.3x Flow Control
IEEE 802.3az Energy Efficient Ethernet
IEEE 802.3ad Link Aggregation
IEEE 802.1Q VLAN
IEEE 802.1D STP, RSTP
Порты
16 портов RJ-45 10/100/1000 Мбит/с Auto MDI-X с автосогласованием
2 оптических порта SFP 100/1000 Мбит/с
1 порт для подключения консоли
Power over
Ethernet
PoE: до 15,4 Вт на порт
PoE+: до 30 Вт на порт
Контакты RJ-45: 1, 2 (+) и 3, 6 (-), метод А
Максимальная мощность РоЕ: 240 Вт
Скорость передачи
данных
Ethernet: 10/20 Мбит/с (полудуплексный/дуплексный режим)
Fast Ethernet: 100/200 Мбит/с (полудуплексный/дуплексный режим)
Giga Ethernet: 100/200 Мбит/с (полудуплексный/дуплексный режим)
Скорость
пересылки пакетов
10 Мбит/с: 14880 пакетов в секунду
100 Мбит/с: 148800 пакетов в секунду
100 Мбит/с: 148800 пакетов в секунду
Кабели
10BASE-T: UTP/STP категории 5 (не более 100 м)
100BASE-T: UTP/STP категории 5 или 5e (не более 100 м)
1000BASE-T: UTP/STP категории 5 или 5e (не более 100 м)
1000Base-SX:62.5μm/50μm MMF(2м~550м)
1000Base-LX:62.5μm/50μm MMF(2м~550м) Or 10μm SMF（2м~5000м）
Метод коммутации
С промежуточным хранением (Store-and-Forward)
Внутренняя
пропускная
способность
36 Гбит/с
Размер таблицы
MAC-адресов
8000
Светодиодные
индикаторы
Power, System, PoE, Link / Activity, SFP1/2
Питание
100~240 В переменного тока, 50~60 Гц, 2 A
Потребляемая
мощность
Минимальная: 8 Вт (режим ожидания)
Максимальная: 250 Вт
Размеры
440 ×208 ×44 мм
