V-ZUG Prestige User manual

V-ZUG AG
Kühlschrank
Réfrigérateur
Frigorifero
Refrigerator
PRESTIGE
Bedienungsanleitung
Mode d’emploi
Istruzioni per l’uso
Operating instructions

© V-ZUG AG, CH-6302 Zug 2012
Gültigkeitsbereich
Die vorliegende Bedienungsanleitung gilt für folgende Modelle
Typ Modell-Nr. Masssystem
Prestige
Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild
Domaine de validité
Le présent mode d’emploi est valable pour les modèles suivants
Le numéro de modèle correspond aux 3 premiers chiffres figurant sur la plaque signalétique
Prestige
Type No de modèle Système de mesure
Campo di validità
Queste istruzioni per l’uso riguardano i seguenti modelli
Il numero del modello corrisponde alle prime 3 cifre sulla targhetta dei dati
Prestige SMS 55/Euro 60
SMS 55/Euro 60
SMS 55/Euro 60
SMS 55/Euro 60
Typo modello noSystema di misura
Model Type Model no.
Validity
These operating instructions apply to the following model
The model number corresponds to the first three digits on the identification plate
Prestige
51026/51027
51026/51027
51026/51027
51026/51027
Liebe V-ZUG-Kundin, lieber V-ZUG-Kunde
Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen An-
sprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu
lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen. Beachten
Sie bitte die Sicherheitshinweise.
Chère cliente, cher client V-ZUG
Nous vous remercions d’avoir porté votre choix sur l’un de nos produits. Votre nouvel appareil répond aux
exigences les plus élevées et son utilisation est des plus simples. Accordez-vous le temps nécessaire pour
lire attentivement ce mode d’emploi. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permet-
tra de l’utiliser de manière optimale et sans dérangement. Veuillez tenir compte des conseils de
sécurité.
Cara cliente V-ZUG, caro cliente V-ZUG
Vi ringraziamo per aver scelto uno dei nostri prodotti. Il vostro apparecchio soddisfa elevate esigenze, e il
suo uso è molto semplice. E’ tuttavia necessario che vi prendiate il tempo per leggere queste istruzioni per
l’uso che vi permetteranno di comprendere meglio l’apparecchio e di utilizzarlo in modo ottimale e senza
problemi. Vi preghiamo di attenervi alle osservazioni sulla sicurezza.
Dear V-ZUG Customer
Thank you for choosing to buy one of our products. Your appliance is made to high standards and is easy to
use. Nevertheless, please take the time to read these operating instructions in order to familiarize yourself with
the appliance and get the best use out of it.
Please follow the safety precautions.

2
Inhaltsverzeichnis
Bedienungsanleitungen
4 Einleitung
4 Sicherheitshinweise und Warnungen
5 Bedien- und Kontrollelemente
7 Einfrieren
8 Variable Innentür
8 Abtauen
9 Kühlraum
9 Reinigung
10 Hinweise für eine
energiesparende Nutzung
10 Tipps
11 LED ersetzen
12 Störungen
12 Garantie
13 Betriebsgeräusche
14 Einbau / Masse
Table des matières
Mode d’emploi
15 Introduction
15
Instructions de sécurité et avertissements
16 Elément de commande et de contrôlé
18 Congélation
19 Contre-porte variable
19 Dégivrage
20 Compartiment réfrigérant
21 Nettoyage
21 Informations pour une utilisation
économe en énergie
22 Conseils
22 Remplacement DEL
23 Pannes
23 Garantie
24 Bruits de fonctionnement
25 Encastrement / cotes

3
Sommario
Istruzioni per l’uso
26 Introduzione
26 Norme di sicurezza e avvertenze
27 Elementi di comando e di controllo
29 Congelamento
30 Retroporta variabile
30 Sbranimento
31 Vano frigorifero
31 Pulizia
32 Informazioni per un utilizzo
attento al consumo
32 Consigli
33 Sostituzione della lampadina
34 Guasti
34 Garanzia
35 Rumori di funzionamento
36 Installazione / dimensioni
Contents
Operating instructions
37 Introduction
37 Safety information and warnings
38 Operating and Control Panel
40 Freezing
40 Variable inner doors
41 Defrosting
42 Refrigerator
42 Cleaning
42 Informations for energy-saving use
43 Tips
44 Replacing LED
44 Malfunctions
45 Guarantee
46 Operating noises
47 Installation / dimensions

4
Sehr geehrte Kundin,
sehr geehrter Kunde
Sie sind im Besitz eines modernen und
damit stromsparenden Kühlschrankes. Wir
gratulieren Ihnen zu diesem Gerät!
Dieses Kühlgerät wurde nach den aktuellen
europäischen Richtlinien sowie den aktuel-
len, nationalen und internationalen Normen
konstruiert und hergestellt. Mit der Anbring-
ung des CE-Zeichens, nach Prüfung des Pro-
duktes durch zugelassene Prüfstellen, bestä-
tigt der Hersteller die Einhaltung der für
Haushaltskühl- und Haushaltskühlgefrier-
geräte gültigen Richtlinien und Normen.
Entsorgung des Altgerätes
Ausgediente Geräte sofort unbrauchbar
machen
(z.B. Anschlusskabel abschneiden).
Bitte achten Sie darauf, dass die Rohrlei-
tungen Ihres Gerätes bis zum Abtransport
zu einer sachgerechten, umweltfreund-
lichen Entsorgung nicht beschädigt wer-
den. Für die Entsorgung der Altgeräte
wenden Sie sich bitte an die zuständigen
Stellen Ihrer Gemeinde. (Scharniere lösen
und Tür entfernen, damit sich spielende
Kinder nicht selbst einschliessen und in
Lebensgefahr kommen.)
Entsorgung der Verpackung
Alle verwendeten Verpackungsmaterialien
sind umweltverträglich und wiederverwert-
bar.
Sicherheitshinweise und Warnungen
Lesen Sie bitte vor Inbetriebnahme des Ge-
rätes die in der Bedienungsanleitung aufge-
führten Informationen sorgfältig durch und
bewahren Sie diese für Nachbenützer auf.
■ Die elektrische Sicherheit (Berührungsschutz)
ist durch den Einbau sicher zu stellen.
■ Benutzen Sie dieses Gerät nur für Haushalt-
zwecke und
wie es in der Bedienungs-
anleitung beschrieben ist.
■Dieses Gerät ist nicht zur Nutzung durch
Personen mit verminderten körperlichen,
sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und Kennt-
nis bestimmt, ausser wenn sie durch eine
für ihre Sicherheit verantwortliche Person
betreffend Gebrauch des Gerätes über-
wacht oder instruiert werden.
Kinder sollten beaufsichtigt werden, um
sicher zu stellen, dass sie nicht mit dem
Gerät spielen.
■Haben Sie ein beschädigtes Gerät erhal-
ten, setzen Sie sich sofort mit Ihrem
Lieferanten in Verbindung.
■Verwenden Sie keine Verlängerungskabel.
■Reparaturen und andere Eingriffe dürfen
nur von einem Servicemonteur durchge-
führt werden.
■Beim Reinigen Stromzufuhr unterbre-
chen: Stecker ausziehen oder Sicherung
ausschalten. Ziehen Sie den Stecker nie
am Kabel oder mit nassen Händen aus
der Steckdose. Greifen Sie immer den
Stecker und ziehen Sie ihn gerade aus
der Steckdose.
■Hochprozentigen Alkohol nur dicht ver-
schlossen und stehend lagern, ausser-
dem keine explosiven Stoffe im Gerät
lagern. Explosionsgefahr!
■Dieses Gerät ist FCKW- und FKW-frei
und enthält das umweltverträgliche Käl-
temittel Isobutan (R600a) in geringen
Mengen.
■Bei der Handhabung des Gerätes muss
darauf geachtet werden, dass der Kälte-
kreislauf nicht beschädigt wird. Sollte
der Kältekreislauf dennoch beschädigt
werden, so sind offenes Feuer und Zünd-
quellen jeder Art zu vermeiden. Der
Raum in dem das Gerät steht, ist für eini-
ge Minuten zu lüften.

5
■Ein Gerät mit beschädigtem Kreislauf
darf nicht in Betrieb genommen werden.
■Im eingebauten Zustand ist darauf zu
achten, dass die Be- und Entlüftungsöff-
nungen nicht abgedeckt oder zugestellt
sind.
■Zur Beschleunigung der Abtauung dür-
fen keine anderen mechanischen oder
sonstige künstliche Mittel als die emp-
fohlenen benutzt werden.
■Wird das Gerät zweckentfremdet, falsch
bedient oder nicht fachgerecht repariert,
kann keine Haftung für eventuelle Schä-
den übernommen werden. In diesem Fall
entfallen Garantie oder weitere Haf-
tungsansprüche.
■Wenn die Anschlussleitung dieses Gerä-
tes beschädigt wird, muss sie durch
den Hersteller, seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt
werden, um eine Gefährdung zu vermei-
den.
■Warnung: Keine elektrischen Geräte
innerhalb des Lebensmittellagerraumes
betreiben.

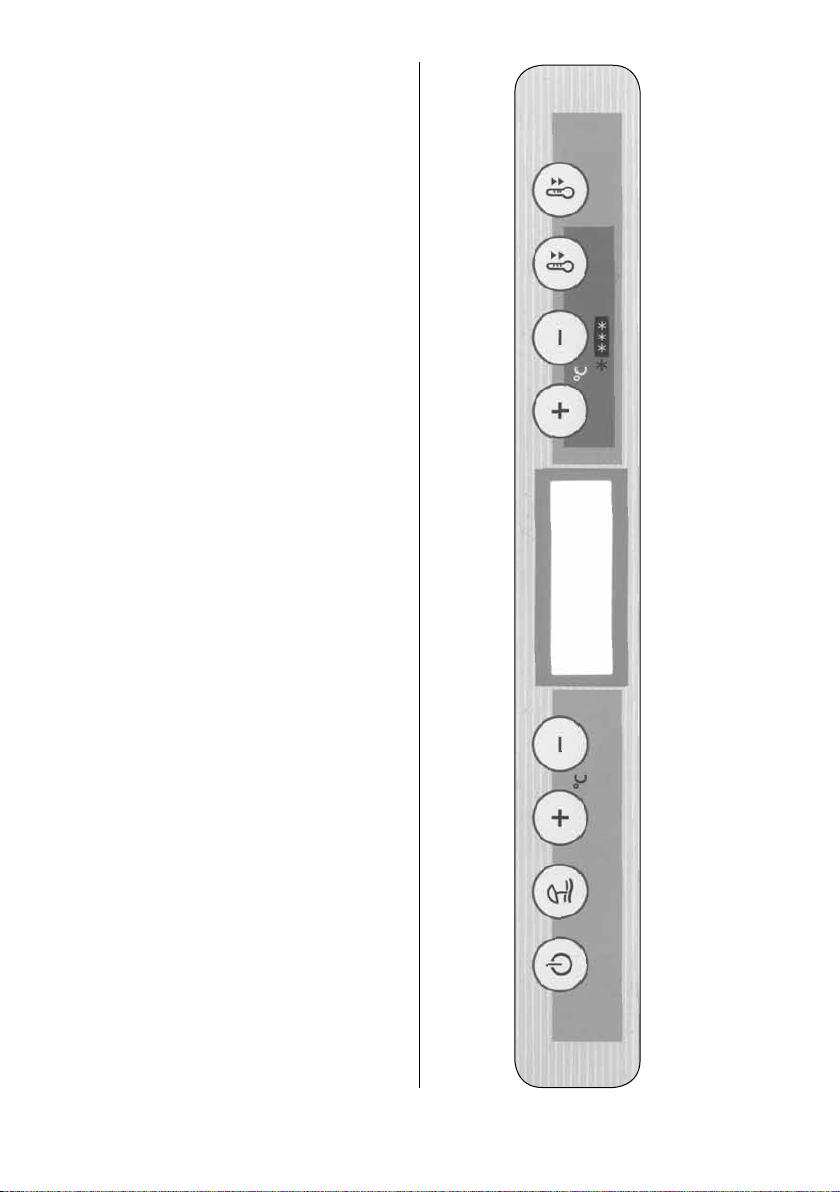

Bedien- und Kontrollelemente
Kindersicherung:
Die Tasten müssen mindestens 3 Sekunden
betätigt werden.
Alarmquittierung:
Jede Taste kann zur Quittierung der Alarm-
funktion genutzt werden.
1Haupttaster EIN / AUS:
2Ferienschaltung:
Der Kühlteil wird abgeschaltet, der
Gefrierteil bleibt in Betrieb.
Bei längerer Abwesenheit Tür des Kühl-
teils öffnen, um Geruchsbildung zu ver-
meiden. An der Temperaturanzeige.
Kühlraum (5) wird OF angezeigt.
5
6
7
8
9
0
3
4
1
2
5
6
7
8
9
0
3
4
1
2

6
3Kühlraumtemperatur wärmer
(bis max. 12 °C):
Nach 3 Sekunden beginnt die Tempera-
turanzeige zu blinken und zeigt den ge-
wählten Temperaturwert an. Mit jeder
Tastenberührung kann jetzt der Tempe-
raturwert um 1 °C wärmer gestellt wer-
den. Bleibt der Finger auf der Taste so
wird der Wert automatisch hoch gezählt
bis der Finger von der Taste genommen
wird oder der Maximalwert erreicht ist.
Zirka 5 Sekunden nach dem Loslassen
der Taste wird das Blinken der Anzeige
beendet und die aktuelle Mitteltempe-
ratur wird wieder angezeigt.
4Kühlraumtemperatur kälter
(bis min. 2 °C):
Nach 3 Sekunden beginnt die Tempera-
turanzeige zu blinken und zeigt den ge-
wählten Temperaturwert an. Mit jeder
Tastenberührung kann jetzt der Tempe-
raturwert um 1 °C kälter gestellt wer-
den. Bleibt der Finger auf der Taste so
wird der Wert automatisch herunter ge-
zählt bis der Finger von der Taste ge-
nommen wird oder der Minimalwert
erreicht ist. Zirka 5 Sekunden nach dem
Loslassen der Taste wird das Blinken der
Anzeige beendet und die aktuelle Mittel-
temperatur wird wieder angezeigt.
5Temperaturanzeige Kühlraum:
Es wird ein über 2 Stunden gemittelter
Temperaturwert angezeigt, der gelegent-
lich vom eingestellten Sollwert abwei-
chen kann. Dies wird vor allem nach
dem Abtauen oder nach längeren Türöff-
nungen der Fall sein. Bei Temperaturen
kälter -5 °C wird LO angezeigt, bei
Temperaturen wärmer +20 °C wird HI
angezeigt.
6Temperaturanzeige Gefrierraum:
Es wird ein über 2 Stunden gemittelter
Istwert angezeigt, der gelegentlich vom
eingestellten Sollwert abweichen kann.
Dies wird von allem nach längeren
Türöffnungen oder nach dem Einbringen
grösserer Mengen warmer Ware der Fall
sein. Bei Temperaturen kälter -30 °C
wird LO angezeigt, bei Temperaturen
wärmer -5 °C wird HI angezeigt.
7Gefrierraumtemperatur wärmer
(bis max. -14 °C):
Nach 3 Sekunden beginnt die Tempera-
turanzeige zu blinken und zeigt den
gewählten Temperaturwert an. Mit jeder
Tastenberührung kann jetzt der Tempe-
raturwert um 1 °C wärmer gestellt wer-
den. Bleibt der Finger auf der Taste so
wird der Wert automatisch hoch gezählt
bis der Finger von der Taste genommen
wird oder der Maximalwert erreicht ist.
Zirka 5 Sekunden nach dem Loslassen
der Taste wird das Blinken der Anzeige
beendet und die aktuelle Mitteltempera-
tur wird wieder angezeigt.
8Gefrierraumtemperatur kälter
(bis min. -24 °C):
Nach 3 Sekunden beginnt die Tempera-
turanzeige zu blinken und zeigt den ge-
wählten Temperaturwert an. Mit jeder
Tastenberührung kann jetzt der Tempe-
raturwert um 1 °C kälter gestellt werden.
Bleibt der Finger auf der Taste so wird
der Wert automatisch herunter gezählt
bis der Finger von der Taste ge-nommen
wird oder der Minimalwert erreicht ist.
Zirka 5 Sekunden nach dem Loslassen
der Taste wird das Blinken der Anzeige
beendet und die aktuelle Mitteltem-
peratur wird wieder angezeigt.

7
9Schnellgefriertaste:
Für den Gefrierraum wird maximale
Kälteleistung zur Verfügung gestellt. In
der Anzeige leuchtet eine Schneeflocke.
Nach 24 Stunden wird automatisch auf
die ursprüngliche Sollwerteinstellung zu-
rückgestellt. Die Anzeige der Schneeflocke
erlischt. Die Schnellgefrierfunktion kann
auch vorzeitig, manuell durch erneutes
Betätigen der Taste, abgeschaltet werden.
0Schnellkühltaste:
Für den Kühlraum wird maximale Kälte-
leistung zur Verfügung gestellt. In der An-
zeige leuchtet ein Ventilatorsymbol. Nach
24 Stunden wird automatisch auf die
ursprüngliche Sollwerteinstellung zurück-
gestellt. Die Schnellkühlanzeige erlischt.
Die Schnellkühlfunktion kann auch vor-
zeitig, manuell durch erneutes Betätigen
der Taste, abgeschaltet werden. Nach
Beendigung der Schnellkühlfunktion wird
der Kühlteil automatisch abgetaut.
Türoffenwarnung Kühlraum
Nach 2 Min. blinkt die LED im Abstand von
15 Sekunden. Rückstellung durch beliebige
Taste.
Nach 3 Min. blinkt die LED im Abstand von
5 Sekunden. Rückstellung durch beliebige
Taste.
Nach 4 Min. blinkt die LED rhythmisch im
Sekundentakt. Rückstellung durch beliebi-
ge Taste.
Nach 10 Min.: akustischer Alarm. Rück-
stellung durch Taste Alarmquittierung.
Dauer 3 Minuten, Wiederholung nach 30
Minuten
Ist die Gefrierraumtür länger als 10
Minuten geöffnet ertönt ein akustischer
Alarm bis die Gefrierraumtür geschlossen
wird oder der Alarm über die Betätigung
einer Taste abgestellt wird.
Temperaturalarm
Es ertönt ein akustischer Alarm, wenn die
Temperatur im Kühlraum 10 °C über den
gewählten Temperaturwert angestiegen ist
oder im Gefrierraum die gemittelte Tem-
peratur wärmer als -9 °C ist. Der Tempe-
raturalarm kann durch Betätigung einer
beliebigen Taste ausgeschaltet werden.
Einfrieren
■Nur frische Lebensmittel sind für das
Einfrieren geeignet.
■Damit die Temperatur des bereits einge-
lagerten Gefriergutes nicht zu stark an-
steigt, nur kleine Mengen auf einmal ein-
frieren. Es kann in allen Gefriergutschalen
eingefroren werden. Es ist vorteilhaft nur
kleine Portionen abzupacken.
■Zum Einfrieren der maximalen Menge
(Siehe Typschild) muss die obere Schub-
lade verwendet werden. Hierzu sollte die
Schnellgefriertaste nach dem Einlegen
der Ware gedrückt werden. Die Tempe-
ratureinstellung von Kühlraum und
Gefrierraum muss nicht geändert wer-
den. Nach 24 Stunden wird die Schnell-
gefrierfunktion automatisch abgeschaltet
■Zum Einfrieren kleinerer Mengen kann
ebenfalls die Schnellgefriertaste gedrückt
werden. Es ist jedoch nicht nötig die
Schnellgefrierfunktion über 24 Stunden
einzuschalten.
■Einzufrierende Lebensmittel dürfen nicht
mit bereits eingefrorenen in Berührung
kommen. Aufgetautes Gefriergut darf
nicht nochmals eingefroren werden, weil
Lebensmittel verderben können.

8

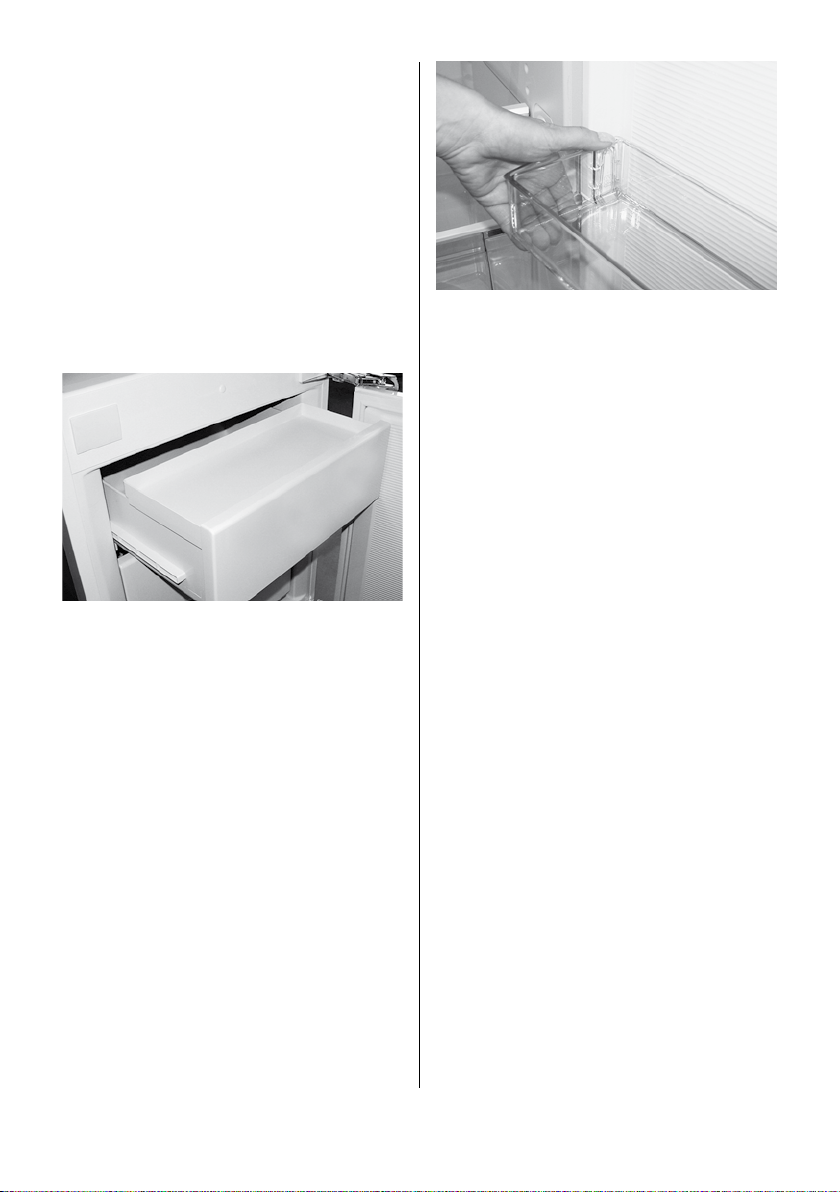

Beerenschale
Mit der Beerenschale (Bild 2) können Sie
Früchte (Beerenobst), Kräuter und Gemüse
zum Garnieren schonend einfrieren. Das
Einfriergut locker auf der Beerenschale ver-
teilen. Achten Sie darauf, dass die Früchte
nicht aneinander kleben. So bleiben diese
weitgehend in ihrer Form erhalten. Nach 10
bis 12 Stunden in Beutel oder Behälter
umfüllen und in einer Gefriergutschale ein-
lagern. Zum Auftauen das Gefriergut wie-
der locker nebeneinander ausbreiten.
Variable Innentür
Die Einhängeschalen (Bild 3) in der Innen-
tür sind leicht verstellbar und bieten Ihnen
die Möglichkeit einer individuellen Eintei-
lung. Verstellen der Einhängeschalen und
Flaschenhalter: zuerst nach oben drücken
und herausziehen, gewünschte Höhe ein-
stellen und in umgekehrter Reihenfolge
einsetzen. Beachten Sie, dass der Deckel
zur obersten Einhängeschale nicht verstell-
bar ist.
Abtauen
Der Kühlraum taut vollautomatisch ab.
Dabei wird das Eis, welches sich an der
Rückwand bildet, geschmolzen. Dies
geschieht ca. ein bis zwei Mal am Tag in
Abhängigkeit von den Türöffnungen. Wäh-
rend des Abtauens steigt die Temperatur
im Kühlraum an damit das Eis an der
Kühlraumrückwand vollständig abtaut.
Nach dem Abtauen wird die Temperatur
wieder auf den eingestellten Sollwert
abgesenkt. Das Tauwasser fliesst durch das
Ablaufloch (Bild 4) aus und verdunstet in
der Auffangschale ausserhalb des Gerätes.
Halten Sie den Sammelkanal und das
Ablaufloch sauber, damit das Tauwasser
ungehindert abfliessen kann. Ablaufloch
mit dem darinbefindlichen grünen Reiniger
säubern durch senkrechtes Bewegen und
Drehen desselben.
Das Gefrierabteil bei starker Eisbildung
abtauen. Eine dicke Eisschicht verschlech-
tert die Kälteabgabe an das Gefriergut.
Gefriergut während der Abtauzeit mög-
lichst kühl und gut isoliert lagern, z.B. in
Zeitungen einpacken.
Achtung: Verwenden Sie keine spitzen
Gegenstände um Eis oder Festgefrorenes
zu lösen. Gebrauchen Sie keine elektri-
schen Heizgeräte oder offene Flammen
zum Abtauen.
– Kühlgerät am Haupttaster
auf «off» schalten.
– Tauwasserablauf herausziehen (Bild 5)
– Wasserauffanggefäss unter
Tauwasserablauf platzieren (Bild 6)
– Tür offen lassen.
2
3

9
– Nach dem Abtauen Innenraum reinigen
und gut trocknen.
– Gerät am Haupttaster wieder
einschalten
Kühlraum
Die Glastablare sind individuell in der
Höhe verstellbar. Die beiden Riegel seitlich
ganz nach innen ziehen (Bild 7a) und
zum Fixieren abwärts nach hinten drehen
(Bild 7b). Das Glastablar aus der hinteren
Führung ziehen und an gewünschter
Position in umgekehrter Reihenfolge wie-
der einsetzen. Halbe Abstellflächen er-
möglichen, dass hohe Gefässe stehend
aufbewahrt werden können.
Reinigung
Für die hygienische Aufbewahrung der
Speisen den Innenraum möglichst sauber
halten. Den Innenraum von Zeit zu Zeit mit
einer milden Seifenlauge auswaschen und
nachtrocknen. Ein gelegentliches Ausrei-
ben mit Essigwasser wirkt geruchsbindend
und ist zu empfehlen. Durch Sauberhalten
der Türdichtungen kann ein Festkleben
und damit deren Beschädigung vermieden
werden. Keine scheuernden Reinigungs-
mittel oder kratzenden Lappen verwen-
den. Türdichtungen mit einer weichen
5
6
4
7a
7b

10
Bürste oder einem Pinsel reinigen. Bei län-
gerem Nichtgebrauch das Gerät am
Haupttaster auf «off» schalten. Gerät aus-
räumen, abtauen, reinigen und Gerätetür
sowie Gefrierabteiltür offen lassen.
– Das Bedien- und Kontrollelement nur mit
einem leicht angefeuchteten Lappen rei-
nigen.
– Darauf achten, dass möglichst kein Rei-
nigungswasser durch die Ablauföffnung
in die Verdunsterschale läuft.
– Vor Inbetriebnahme müssen das Gerät
und die Dichtungen von Gerätetür und
Gefrierabteiltür
vollkommen trocken sein.
Hinweise für eine
energiesparende Nutzung
■Verwenden Sie das Kühlgerät möglichst
so, wie es geliefert wurde. Die Anord-
nung der Schubladen, Tablare und
Etageren sorgt für eine bestmögliche
Temperaturverteilung.
■Installieren Sie das Gerät möglichst nicht
in der Nähe von Heizkörpern, Heizrohren
oder Rauchabzügen und schützen Sie es
möglichst vor direkter Sonneneinstrah-
lung
■Halten Sie die Gerätetüren möglichst
kurz geöffnet. Je schneller Sie die Türen
wieder schliessen, umso weniger Kälte
geht verloren.
■Achten Sie auf das vollständige, richtige
Schliessen der Türen. Die Türdichtung
muss am Kühlschrankrahmen gut anlie-
gen.
■Lassen Sie warmes oder gar heisses Lager-
gut ausserhalb des Gerätes abkühlen.
■Das Einlagern von feuchtigkeitsabgeben-
den Lebensmitteln führt zu einer ver-
stärkten Vereisung der Kühlschrank-
rückwand und zur Reduktion der Kühl-
leistung
Tipps
Bei der Benutzung des neuen Gerätes sind
folgende Punkte zu beachten:
■Ein neu in Betrieb genommenes Gerät
be
nötigt ca. 15 Std. (mit Lebensmittel)
bis es die nor
malen Betriebstemperatu-
ren erreicht hat.
■Bei Türöffnung über 2 Minuten beginnt
die Beleuchtung zu blinken. Vergewis-
sern Sie sich beim Schliessen, dass die Tür
überall vollständig abdichtet. Die selbst-
schliessenden Scharniere unterstützen dies.
■Die Abkühldauer von Getränken und
anderen Lebensmittel von Raumtempera-
tur auf Kühlraumtemperatur kann bis zu
6 Stunden dauern. Je mehr warme
Speisen eingelagert
werden, um so mehr
verlängert sich diese Dauer.
■ Verstellen der Temperatureinstellung hat
keinen
Einfluss auf die Abkühlgeschwin-
digkeit, sondern nur auf das Tempera-
turniveau.
■Durch das Einlagern von feuchtigkeitsabge-
bender Lebensmittel kann es zu Kondens-
bildungen an den Glastablaren kommen.
■Die elektronische Regelung taut den
Kühlraum nur noch ungefähr einmal am
Tag ab. Eine meistens sichtbare Eisbildung
an der Rückwand im Kühlraum ist des-
halb normal.
■Achten Sie darauf, dass das Kühlgut
nicht mit der Rückwand des Kühlraumes
in Berührung kommt, damit es nicht
anfriert und beim Abtauen das Wasser
nicht in den Kühlraum abgeleitet wird.

11
■Beim Einordnen beachten:
– Öl und Fett nicht mit den Kunst-
stoffteilen und der Türdichtung in
Berührung bringen.
– Im Kühlraum befinden sich bei jeder
Betriebsstellung der Temperaturein-
stellung die kältesten Bereiche an der
Rückwand und über der untersten
Ablage.
Empfindliche Lebensmittel daher auf
die unterste Ablage legen.
■Einordnungsbeispiel:
– Im Gefrierabteil Lebensmittel einfrie-
ren, lagern und Eis zubereiten.
– Auf den Tablaren von oben nach
unten Backwaren, fertige Speisen,
Molkereiprodukte, Fleisch- und
Wurstwaren.
– In den Einhängeschalen von oben
nach unten: Butter und Käse, Tuben,
kleine Dosen und Eier, grosse
Flaschen.
– In der Gemüseschale Gemüse, Obst
und Salate.

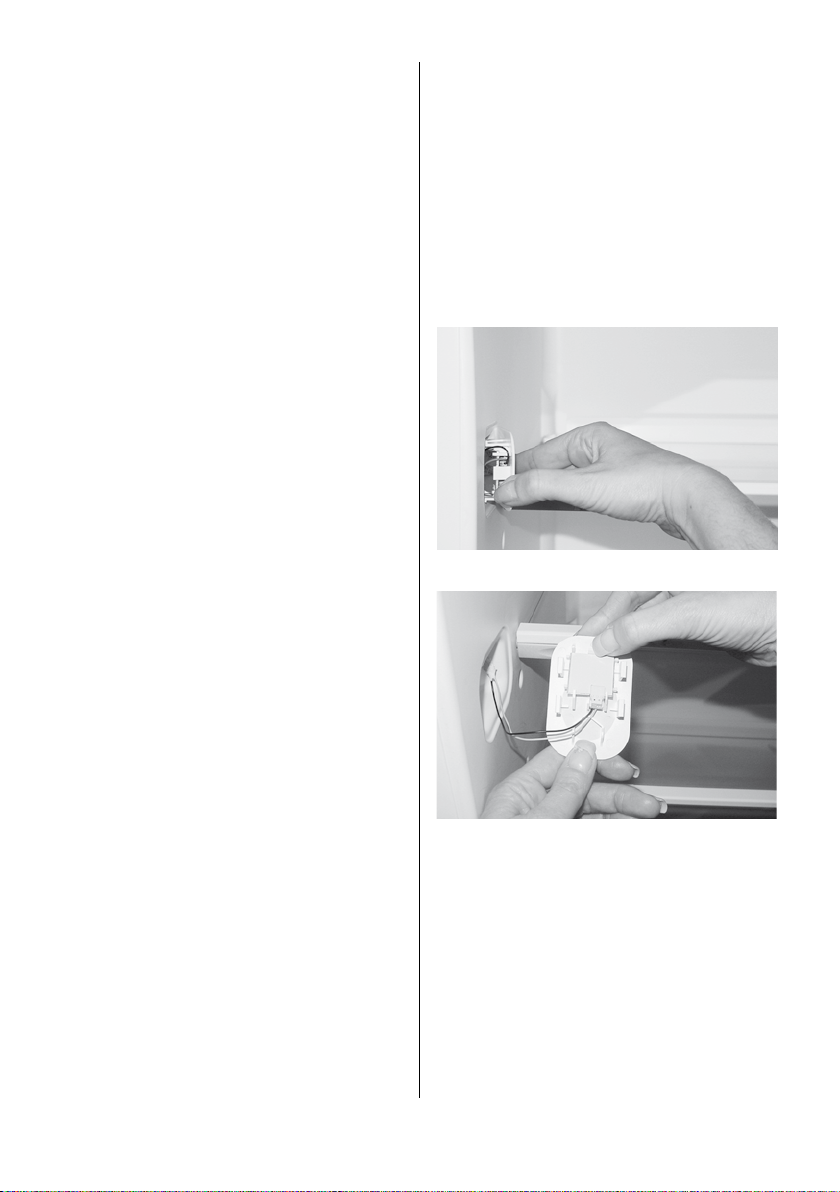

LED Beleuchtung auswechseln
Stromzufuhr unterbrechen: Stecker aus-
ziehen oder Sicherung ausschalten.
Klicken Sie die LED-Beleuchtung aus (Bild 8).
Lösen Sie die Steckverbindung zur LED-
Beleuchtung (Bild 9). Die neue LED-Beleuch-
tung bitte in umgekehrter Reihenfolge ein-
setzen.
Hinweis: Verwenden Sie bitte nur origi-
nal LED-Beleuchtungen vom Hersteller.
9
8

12
Störungen
Das Gerät wurde vor der Auslieferung auf
einwandfreie Funktion geprüft. Im Falle
von Betriebsstörungen wenden Sie sich bit-
te an die nächstgelegene Servicestelle
unter Angaben der Modellnummer sowie
der festgestellten Mängel.Störungen kön-
nen auch durch das Ansprechen elektri-
scher Sicherungen entstehen. Der Schaden
ist leicht behoben, wenn Sie die entspre-
chende Sicherung wieder aktivieren.
Anzeige nach Stromunterbruch
Ein Stromunterbruch wird dann angezeigt,
wenn die Gefrierraumtemperatur nach
dem Wiedereinschalten wärmer als -9 °C
ist. In diesem Fall blinken die beiden Tem-
peraturanzeigen und zeigen die Temper-
aturwerte an, welche nach dem Wieder-
einschalten gemessen wurden. Das Blinken
der Temperaturanzeigen wird durch Be-
tätigung einer beliebigen Taste abgestellt
und die aktuellen Temperaturmittelwerte
werden angezeigt.
Fühlerfehlfunktionen
– Fehleranzeige F1 am Temperaturdisplay
links = Temperatursensor im Kühlraum
defekt.
– Fehleranzeige F4 am Temperaturdisplay
rechts (Temperatur Tiefkühlraum) =
Temperatursensor im Gefrierraum
defekt.
– Fehleranzeige F7 am Temperaturdisplay
rechts = Umgebungstemperatursensor
defekt
Notbetrieb
Wird ein Fühlerfehler F1 oder F4 ange-
zeigt, so wird der Kühlschrank im Notbe-
trieb, unabhängig von den defekten
Fühlern, zeitgesteuert weiter betrieben.
Garantie
Wir gewähren die Garantie ab Lieferdatum
des Gerätes.
Allfällige Mängel, die während dieser Zeit
trotz vorschriftsmässigem Gebrauch auf-
treten und auf einen Material- oder Fabri-
kationsfehler zurückzuführen sind, werden
im Rahmen dieser Garantie durch den
Kundendienst behoben.
Nicht unter Garantie fallen:
– LED-Defekte
– Bruch von Glasplatten und Kunststoffteilen
– Defekte durch Nichtbefolgen der
Bedienungsanleitung oder unsach-
gemässen Gebrauch
– Schadenersatzansprüche, die über
unsere Garantieleistungen hinausgehen
– Geräte, welche durch Dritte repariert
wurden.

13
Betriebsgeräusche
Ganz normale Geräusche
Das Kühlen wird durch einen Kompressor
(Kälteaggregat) ermöglicht.
Der Kompressor pumpt das Kältemittel durc h
das Kühlsystem. Dabei entstehen Betriebs-
geräusche. Auch nach dem Ausschalten des
Kompressors sind Geräusche durch Druck-
und Temperaturunterschiede unvermeidbar.
Dieses Gerät ist nach dem neuesten Stand
der Entwicklung, mit einem leisen Kom-
pressor und einem geräuschoptimierten
Kältekreis ausgestattet.
Dennoch lassen sich bestimmte Geräusche
nicht ganz vermeiden und sind in ihrer Laut-
stärke abhängig von der Gerätegrösse und
Einbausituation.
Unmittelbar nach dem Einschalten des Kom-
pressors sind die Betriebsgeräusche am
besten hörbar.
Sie werden mit fortschreitender Betriebs-
dauer leiser.
Nicht normale Geräusche
Meist entstehen ungewöhnliche Geräusche
durch einen ungeeigneten Einbau.
Das Gerät muss waagerecht und stabil auf-
gestellt bzw. eingebaut sein.
Rohrleitungen dürfen auf keinen Fall an
einer Wand oder anderen Möbeln anste-
hen.
Auch dürfen die Rohrleitungen sich nicht
gegenseitig berühren.
In offenen Küchen oder bei in Raumteiler
eingebauten Geräten werden die norma-
len Betriebsgeräusche intensiver wahrge-
nommen. Dies ist jedoch kein Mangel son-
dern bedingt durch die Architektur.
Stichwort Ursache Bemerkung
Brummen Kälteaggregat normales Arbeitsgeräusch des Kälteaggregates,
Lautstärke abhängig von der Gerätegrösse und von der
lastabhängigen Drehzahl des Kompressormotors
Surren Ventilator normales Betriebsgeräusch, durch Belüftung
Gurgeln Kältekreislauf normales Betriebgeräusch, durch Strömung des
Blubbern Kältemittels im Kältekreis
Rauschen
Zischen Kältekreislauf normales Betriebsgeräusch durch Einspritzen des
Kältemittels in den Verdampfer
Klappern Tablare, Körbe, Innenteile so anordnen, dass sie sich nicht berühren
Einhängeschalen bzw. dass sie fixiert sind.
Beladung etc.
Knacken Gehäuse normale, temperaturbedingte Spannungsdehnungen
der Materialien z.B. Kunststoffe, Isolation
Klicken Ventil normales Schaltgeräusch des Ventils

14
Einbaukühlschrank
Nische SMS 14/6 (1778 mm)
Türblätter CH
Türblätter EU
Dicke
16 – 24 mm
max. 594
Integriert CH Dekorrahmen
Integriert EU
min. 50
(420)
2050 SMS-Norm
Gerät 1776
Nische 1778
min. 50
547-0
2
Dicke
16 – 20 mm
100
120
Gerät 570
Nische 605
Gerät 545
525
602
555
Nische 605
Gerät 545
Nische 550
Gerät 548
Nische 550
Gerät 548
Nische 550
Gerät 548
430
Nische 560–568
100° 105° 100°
Detail A
A
Lüftungsquerschnitt
oben und unten min. 200 cm2
Bei Nischentiefen 550 werden die
Leistungsdaten des Gerätes ebenfalls
garantiert
1143
1143 + Nischenüberstand
oben -Spalt/2
635
635+Nischenüberstand
unten -Spalt/2
200
Lüftung
9/6-Spalt5/6-Spalt
Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau
sicherzustellen. Ist der Netzstecker nach dem Aufstellen des Gerätes
nicht mehr zugänglich, so ist installationsseitig eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontakt-
öffnung von mindestens 3 mm, dazu gehören LS-Schalter und Siche-
rungen sowie Schütze.

15
Chère Cliente,
Cher Client,
Vous possédez un réfrigérateur moderne,
consommant donc peu de courant. Nous
vous félicitons de votre achat!
Ce réfrigérateur a été conçu et fabriqué
conformément aux directives européennes,
aux normes nationales et internationales
en vigueur. Avec l'apposition du marquage
CE, après contrôle du produit par des
organismes de contrôle agréés, le fabricant
certifie le respect des normes et directives
en vigueur relatives aux réfrigérateurs et
aux congélateurs.
Elimination de l’ancien appareil
Rendre immédiatement inutilisables les appa -
reils usagés (p.ex. couper le cordon d’ali-
mentation). Veillez, ce faisant, à ce que les
conduites de votre appareil ne soient pas
endommagées jusqu’à son transport en
un lieu où il sera éliminé dans les règles
conformes à la protection de l’environne-
ment. A cet effet, adressez-vous au service
compétent de votre commune. (Dégager
les charnières et enlever les portes afin que
des enfants en train de jouer ne s’enfer-
ment pas à l’intérieur mettant ainsi leur vie
en danger).
Elimination de l’emballage
Tous les matériaux d’emballage employés
sont compatibles avec l’environnement et
recyclables.
Instructions de sécurité et avertissements
Avant de mettre l’appareil en service, nous
vous prions de lire attentivement les
instructions figurant dans le mode d’em-
ploi et de conserver ce dernier pour un
futur utilisateur éventuel de l’appareil.
■ Mettre en sûreté électrique (protection
contre les contacts accidentels) en l’enca-
strant comme il faut.
■ N’utilisez cet appareil qu’à des usages
domestiques et comme décrit dans le
mode d’emploi.
■Cet appareil n'est pas conçu pour être
utilisé par les personnes aux capacités
physiques, sensorielles ou intellectuelles
réduites ou ne disposant pas d'expérience
et de connaissances suffisantes, sauf si
elles sont surveillées ou instruites par
une personne responsable de leur sécu-
rité quant à l'utilisation de l'appareil.
Surveiller les enfants pour s'assurer qu'ils
ne jouent pas avec l'appareil.
■Si votre l'appareil vous a été livré endom-
magé, mettez-vous immédiatement en
contact avec votre fournisseur.
■Ne pas utiliser de rallonge.
■Les réparations et autres interventions ne
doivent être réalisées que par un dépan-
neur qualifié.
■Pour le nettoyage, couper l’alimentation
électrique: sortir la fiche ou déconnecter
le fusible. Ne jamais tirer la fiche de la
prise par le câble ou avec des mains
mouillées. Toujours saisir la fiche et l’ex-
traire droite de la prise.
■Conserver les alcools concentrés unique-
ment fermés et placés debout. De plus,
ne jamais ranger de matières explosives
dans l’appareil. Risques d’explosion!
■ Cet appareil ne comporte pas de CFC et de
FC. Il contient le réfrigérant écologique
isobutane (R600a) en petites quantités.
■Lors de la manipulation de l’appareil,
toujours veiller à ce que le circuit réfri-
gérant ne soit pas endommagé. Si, cepen -
dant, le cas se présentait, éviter la pré-
sence de toute flamme vive ou sources
d’étincelles. Aérer le local où se trouve
l’appareil pendant quelques minutes.
■Un appareil ayant un circuit réfrigérant en-
dommagé ne doit pas être mis en service.

16
■En montage encastré, il faut veiller à ce
que les orifices d’admission et de sortie
d’air ne soient pas obstrués ou recou-
verts.
■Pour accélérer le dégivrage, aucun moy-
en mécanique ou artificiels autres que
ceux recommandés ne doivent être em-
ployés.
■Si l’appareil est utilisé à d’autres usages
que ceux pour lesquels il a été prévu,
manipulé ou réparé de manière impropre
et incompétente, toute responsabilité
sera déclinée en cas de dommages éven-
tuels consécutifs.
■Si le câble de raccordement de cet appa-
reil est endommagé, il doit être remplacé
par le fabricant ou son service après-vente,
ou par un technicien qualifié, pour éviter
tout danger.
■Remarque importante: ne pas utiliser
d’appareils électriques dans le comparti-
ment destiné aux produits alimentaires.
Eléments de contrôle et de commande:
Sécurité enfants:
Les touches doivent être maintenues
enfoncées au moins 3 secondes.
Acquittement de l’alarme:
N’importe quelle touche peut être utilisée
pour acquitter la fonction d’alarme.
1Interrupteur principal MARCHE/ARRÊT:
2Mode «vacances»:
Le réfrigérateur est arrêté, le congélateur
reste en service. L’afficheur de température
du réfrigérateur (5) indique OF.
3Augmenter la température du réfrigéra-
teur (jusqu’à 12 °C au maximum):
Au bout de 3 secondes, l’affichage de la
température se met à clignoter et indi-
que la température sélectionnée.
5
6
7
8
9
0
3
4
1
2
5
6
7
8
9
0
3
4
1
2

17
Chaque appui sur la touche permet
d’augmenter la température de 1 °C. Si
on garde le doigt appuyé sur la touche,
la valeur augmente automatiquement
jusqu’à ce que l’on relâche la touche ou
que la valeur maximale soit atteinte.
Environ 5 secondes après que la touche
a été relâchée, l’affichage cesse de clig-
noter et la température moyenne actuel-
le est à nouveau affichée.
4Abaissement de la température
du réfrigérateur
(jusqu’à 2 °C au minimum):
Au bout de 3 secondes, l’affichage de la
température se met à clignoter et indi-
que la température sélectionnée. Chaque
appui sur la touche permet de réduire la
température de 1 °C. Si on garde le doigt
appuyé sur la touche, la valeur diminue
automatiquement jusqu’à ce que l’on
relâche la touche ou que la valeur mini-
male soit atteinte. Environ 5 secondes
après que la touche a été relâchée, l’af-
fichage cesse de clignoter et la tempéra-
ture moyenne actuelle est à nouveau
affichée.
5Affichage de la température du
réfrigérateur:
La température affichée est une moyenne
sur 2 heures qui peut parfois s’écarter de
la valeur de consigne réglée, notamment
après un dégivrage ou une ouverture
prolongée de la porte. L’affichage indi-
que LO si la température est inférieure à
–5 °C et HI si elle dépasse +20 °C.
6Affichage de la température
du congélateur:
La température affichée est une moyen-
ne sur 2 heures qui peut parfois s’écarter
de la valeur de consigne réglée, en parti-
culier après une ouverture prolongée de
la porte ou l’introduction de quantités
importantes de produits tièdes. L’affi-
chage indique LO si la température est
inférieure à -30 °C et HI si elle dépasse
-5 °C.
7Augmentation de la température
du congélateur
(jusqu’à -14 °C au maximum):
Au bout de 3 secondes, l’affichage de la
température se met à clignoter et indi-
que la température sélectionnée. Chaque
appui sur la touche permet d’augmenter
la température de 1°C. Si on garde le
doigt appuyé sur la touche, la valeur
augmente automatiquement jusqu’à ce
que l’on relâche la touche ou que la
valeur maximale soit atteinte. Environ 5
secondes après que la touche a été
relâchée, l’affichage cesse de clignoter et
la température moyenne actuelle est à
nouveau affichée.
8Abaissement de la température
du congélateur
(jusqu’à -24 °C au minimum):
Au bout de 3 secondes, l’affichage de la
température se met à clignoter et indi-
que la température sélectionnée. Chaque
appui sur la touche permet de réduire la
température de 1°C. Si on garde le doigt
appuyé sur la touche, la valeur baisse
automatiquement jusqu’à ce que l’on
relâche la touche ou que la valeur mini-
male soit atteinte. Environ 5 secondes
après que la touche a été relâchée, l’af-
fichage cesse de clignoter et la tempéra-
ture moyenne actuelle est à nouveau
affichée.
9Touche de congélation rapide:
Le rendement frigorifique maximal est
fourni pour le congélateur. L’affichage
représente un flocon de neige. Au bout
de 24 heures, la température revient
automatiquement à la valeur de consi-

18
gne initiale. Le flocon de neige s’éteint.
La fonction de congélation rapide peut
aussi être interrompue avant 24 heures
en appuyant à nouveau sur la touche.
0Touche de réfrigération rapide:
Le rendement frigorifique maximal est
fourni pour le réfrigérateur. L’affichage
représente un ventilateur. Au bout de 24
heures, la température revient automa-
tiquement à la valeur de consigne initia-
le. Le symbole de réfrigération rapide
s’éteint. La fonction de réfrigération
rapide peut aussi être interrompue avant
24 heures en appuyant à nouveau sur la
touche. Après la fin de la réfrigération
rapide, le réfrigérateur dégivre automa-
tiquement.
Alerte d’ouverture de la porte du
réfrigérateur
Au bout de 2 minutes, la DEL clignote à
intervalles de 15 secondes. Réinitialisation
par n’importe quelle touche.
Au bout de 3 minutes, la DEL clignote à
intervalles de 5 secondes. Réinitialisation
par n’importe quelle touche.
Au bout de 4 minutes, la DEL clignote 1
fois par seconde. Réinitialisation par n’im-
porte quelle touche.
Au bout de 10 minutes, alarme sonore.
Réinitialisation par la touche d’acquitte-
ment de l’alarme. Durée 3 minutes, répéti-
tion après 30 minutes.
Si la porte du congélateur reste ouverte
pendant plus de 10 minutes, une alarme
sonore se déclenche jusqu’à ce que la por-
te soit refermée ou que l’alarme soit neu-
tralisée en appuyant sur une touche.
Alarme de température
Une alarme sonore se déclenche si la tempé-
rature dans le réfrigérateur dépasse la
valeur réglée de 10 °C ou si la température
moyenne dans le congélateur est supérieu-
re à -9 °C. L’alarme de température peut
être désactivée en appuyant sur n’importe
quelle touche.
Congélation
■Seules des aliments fraîches conviennent
à la congélation.
■Pour éviter que la température des ali-
ments déjà surgelées s’éléve de trop, ne
congeler que de petites quantités à la
fois. Il est possible de congeler dans chac-
une des bacs. Il est préférable de n’em-
baller que par petites portions.
■ Pour congeler la quantité maximale (voir
plaque signalétique), utiliser le tiroir du
haut. Appuyer sur la touche de congélati-
on rapide après avoir introduit les pro-
duits. Ne pas modifier les réglages de
température du réfrigérateur et du con-
gélateur. La fonction de congélation rapi-
de est désactivée automatiquement au
bout de 24 heures.
■ Pour congeler de petites quantités, il est
possible d’utiliser la fonction de congéla-
tion rapide, mais il n’est pas nécessaire de
la maintenir pendant 24 heures.
■Les aliments à congeler ne doivent pas
entrer en contact avec celles déjà sur-
gelées. Les produits alimentaires décon-
gelés ne doivent pas être recongelés, car
ils risquent de s’altérer.
Plateau de congélation
Le plateau de congélation (figure 2 ), permet
de conserver des fruits (baies), des herbes
et des légumes pour les garnitures. Déposer
sans serrer les produits sur le plateau de
congélation. Veiller à ce que les fruits ne
collent pas ensemble. Ils gardent ainsi large-
ment leur forme. Après 10 à 12 heures, trans -
vaser dans un sachet ou un récipient et
