V-ZUG Noblesse User manual

V-ZUG Ltd
Kühlschrank
Réfrigérateur
Refrigerator
Koelkast
Kjøleskap
Kylskåp
Холодильник
Buzdolabı
冰箱
Bedienungsanleitung
Mode d'emploi
Operating instructions
Bedieningshandleiding
Brukerveiledning
Bruksanvisning
Руководство по эксплуатации
Kullanma kılavuzu
操作说明书
NOBLESSE

Liebe V-ZUG-Kundin, lieber V-ZUG-Kunde
Chère cliente, cher client V-ZUG
Dear V-ZUG Customer
Geachte V-ZUG-klant,
Kjære V-ZUG-kunde!
Bäste V-ZUG-kund!
© V-ZUG Ltd, CH-6301 Zug 2014
Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen
Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung
zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.
Beachten Sie bitte die Sicherheitshinweise.
Nous vous remercions d’avoir porté votre choix sur l’un de nos produits. Votre nouvel appareil répond
aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous le temps nécessaire
pour lire attentivement ce mode d’emploi. Vous vous familiariserez ainsi avec votre appareil, ce qui vous
permettra de l’utiliser de manière optimale et sans dérangement.
Veuillez tenir compte des conseils de sécurité.
Thank you for choosing to buy one of our products. Your appliance is made to high standards and is
easy to use. Nevertheless, please take the time to read these operating instructions in order to familiarize
yourself with the appliance and get the best use out of it.
Please follow the safety precautions.
Hartelijk dank dat u voor een van onze producten hebt gekozen. Uw apparaat voldoet aan de hoogste
eisen en de bediening is eenvoudig. Neem niettemin de tijd deze bedieningshandleiding te lezen. Op die
manier raakt u vertrouwd met uw apparaat en kunt u het optimaal en zonder storingen gebruiken.
Volg de veiligheidsvoorschriften op.
Takk for at du har kjøpt et av våre produkter. Apparatet oppfyller høye krav og er lett å betjene. Ta deg
allikevel tid til å lese denne bruksanvisningen. På denne måten blir du kjent med apparatet ditt og kan
bruke det optimalt og uten feil.
Ta hensyn til sikkerhetsinformasjonen.
Tack för att du har valt att köpa en av våra produkter. Din produkt uppfyller höga krav och är lätt att
använda. Ta dig ändå tid att läsa denna bruksanvisning. Då blir du förtrogen med din produkt och kan
använda den optimalt och störningsfritt.
Följ säkerhetsanvisningarna.

© V-ZUG Ltd, CH-6301 Zug 2014
Уважаемый покупатель!
亲爱的 V-ZUG 用户
Благодарим Вас за выбор холодильника нашего производства. Приобретенный Вами холо-
дильник соответствует самым высоким требованиям и отличается простотой управления. Тем
не менее, просим Вас внимательно прочитать данное руководство по эксплуатации. Знание
принципов работы и возможностей холодильника позволит Вам использовать его оптимальным
образом и избежать неисправностей.
Соблюдать указания по технике безопасности.
感谢您购买了本公司的产品。本产品能满足您的需求且操作简单。尽管如此，请您还是花些时间仔细
阅读本操作说明书。这样您才能更了解您的设备，并能以最佳的方式无故障使用本设备。
请留意安全提示。
Sayın V-ZUG müşterisi
Ürünlerimizden birinde karar kıldığınız için teşekkür ederiz. Bu cihaz yüksek standartlara uygundur ve
kullanımı kolaydır. Yine de bu kullanma kılavuzunu okumak için zaman ayırın. Bu sayede cihazınızı
tanır ve onu en iyi şekilde ve sorunsuzca kullanabilirsiniz.
Lütfen güvenlik uyarılarını dikkate alın.

Gültigkeitsbereich
Domaine de validité
Validity
Toepassingsgebied
Gyldighetsområde
Giltighetsområde
© V-ZUG Ltd, CH-6301 Zug 2014
Die vorliegende Bedienungsanleitung gilt für folgende Modelle:
Le présent mode d’emploi est valable pour les modèles suivants :
These operating instructions apply to the following model:
Deze bedieningshandleiding geldt voor de volgende modellen:
Brukerveiledningen du har foran deg, gjelder for følgende modeller:
Denna bruksanvisning gäller för följande modeller:
Die Modellnummer entspricht den ersten 5 Ziffern auf dem Typenschild.
Le numéro de modèle correspond aux 5 premiers chiffres gurant sur la plaque signalétique.
The model number corresponds to the rst 5 digits on the identication plate.
Het modelnummer komt overeen met de eerste 5 cijfers op het typeplaatje.
Modellnummeret er de 5 første sifrene på typeskiltet.
Modellnumret motsvarar de första 5 siffrorna på typskylten.
Typ
Type
Type
Type
Type
Typ
Modell-Nr.
No de modèle
Model no.
Modelnummer
Modellnr.
Modell nr
Masssystem
Système de mesure
Size system
Maatsysteem
Målesystem
Mätsystem
Noblesse
Noblesse
Noblesse
Noblesse
Noblesse
Noblesse
51028
51028
51028
51028
51028
51028
Euro 60
Euro 60
Euro 60
Euro 60
Euro 60
Euro 60

Область применения
有效范围
Данное руководство по эксплуатации действительно для следующих моделей:
本操作说明书适用于以下型号：
Номер модели соответствует первым 5 цифрам на заводской табличке.
型号与铭牌上的前 5 个数字相符。
Тип
类型
Модель №
型号
Размерная система
度量衡单位系统
Noblesse
Noblesse
51028
51028
Euro 60
Euro 60
© V-ZUG Ltd, CH-6301 Zug 2014
Geçerlilik kapsamı
Bu kullanma kılavuzu aşağıdaki modeller için geçerlidir:
Model numarası, tip etiketindeki ilk 5 rakam ile ifade edilir.
Tip Model no. Ölçü sistemi
Noblesse 51028 Euro 60

2
Inhaltsverzeichnis
Bedienungsanleitung
4 Einleitung
4 Sicherheitshinweise und Warnungen
5 Bedien- und Kontrollelemente
7 Kühlraum
8 Einfrieren
8 Variable Innentür
8 Flaschenzug
9 Abtauen
9 Reinigung
10 Hinweise für eine energiesparende
Nutzung
10 Tipps
11 LED ersetzen
11 Störungen
12 Garantie
13 Betriebsgeräusche
14 Einbau / Masse
Table des matières
Mode d’emploi
17 Introduction
17 Instructions de sécurité et avertisse-
ments
18 Elément de commande et de contrôlé
20 Compartiment réfrigérant
21 Congélation
21 Contre-porte variable
22 Dégivrage
22 Nettoyage
23 Informations pour une utilisation
économe en énergie
23 Conseils
24 Remplacement DEL
24 Pannes
25 Garantie
26 Bruits de fonctionnement
27 Encastrement / cotes
Contents
Operating instructions
28 Introduction
28 Safety information and warnings
29 Operating and Control Panel
31 Cold room
32 Freezing
32 Variable inner doors
33 Defrosting
33 Cleaning
34 Informations for energy-saving use
34 Tips
35 Replacing LED
35 Malfunctions
36 Guarantee
37 Operating noises
38 Installation / dimensions
Inhoudsopgave
Bedieningshandleidingen
39 Inleiding
39 Veiligheidsvoorschriften en
waarschuwingen
40 Bedienings- en controle-elementen
42 Koelvak
43 Invriezen
43 Variabele binnendeur
43 Flessenrek
44 Ontdooien
44 Schoonmaken
45 Tips voor energiezuinig gebruik
45 Tips
46 LED vervangen
46 Storingen
47 Garantie
48 Geluiden tijdens het gebruik
49 Inbouw / afmetingen

3
Содержание
Руководство по эксплуатации
71 Введение
71 Указания по технике безопасности и
предупреждения
72 Элементы управления и контроля
74 Холодильная камера
75 Замораживание
75 Дверца с возможностью
перестановки навесных полок
75 Корзина для бутылок
76 Размораживание
76 Очистка
77 Рекомендации по энергосберегающей
эксплуатации
77 Полезные советы
78 Замена светодиодов
78 Неисправности
79 Гарантия
80 Рабочие шумы
81 Встраивание / размеры
İçindekiler
Kullanma kılavuzu
82 Giriş
82 Güvenlik uyarıları ve ikazlar
83 Kumanda ve kontrol elemanları
85 Soğutma bölmesi
86 Dondurma
86 Değişken iç kapı
86 Şişe rafı
87 Çözdürme
87 Temizlik
88 Enerji tasarruflu kullanıma ilişkin
açıklamalar
88 Öneriler
89 LED'lerin değiştirilmesi
89 Arızalar
90 Garanti
90 Teknik veriler
91 Çalışma sesleri
92 Montaj/ Ölçüler
Innholdsfortegnelse
Brukerveiledninger
50 Innledning
50 Sikkerhetsinformasjon og advarsler
51 Betjenings- og kontrollelementer
53 Kjølerom
54 Frysing
54 Variabel innerdør
54 Flasketrekk
55 Avriming
55 Rengjøring
56 Henvisninger for energibesparende bruk
56 Tips
57 Skifte lysdiode
57 Feil
58 Garanti
59 Driftsstøy
60 Montering / mål
Innehållsförteckning
Bruksanvisningar
61 Inledning
61 Säkerhetsanvisningar och varningar
62 Reglage och kontrollenheter
64 Kylutrymme
64 Frysa ned
65 Variabel innerdörr
65 Flaskfack
66 Frosta av
66 Rengöring
66 Anvisningar för en energisnål
användning
67 Tips
68 Byta LED
68 Störningar
68 Garanti
69 Driftljud
70 Montering / mått

4
目录
操作说明书
93 简介
93 安全提示和警告
94 操作和控制元件
95 冷藏室
95 冷冻
96 可变内门
96 瓶罐抽屉
97 解冻
97 清洁
98 关于节能使用的提示
98 建议
98 更换 LED
98 故障
99 保修
100 运行噪音
101 安装/尺寸

5

6
Sehr geehrte Kundin,
sehr geehrter Kunde
Sie sind im Besitz eines modernen und
damit stromsparenden Kühlschrankes. Wir
gratulieren Ihnen zu diesem Gerät!
Dieses Kühlgerät wurde nach den aktuellen
europäischen Richtlinien sowie den aktuel-
len, nationalen und internationalen Normen
konstruiert und hergestellt. Mit der Anbring-
ung des CE-Zeichens, nach Prüfung des Pro-
duktes durch zugelassene Prüfstellen, bestä-
tigt der Hersteller die Einhaltung der für
Haushaltskühl- und Haushaltskühlgefrier-
geräte gültigen Richtlinien und Normen.
Entsorgung des Altgerätes
Ausgediente Geräte sofort unbrauchbar
machen
(z.B. Anschlusskabel abschneiden).
Bitte achten Sie darauf, dass die Rohrlei-
tungen Ihres Gerätes bis zum Abtransport
zu einer sachgerechten, umweltfreund-
lichen Entsorgung nicht beschädigt wer-
den. Für die Entsorgung der Altgeräte
wenden Sie sich bitte an die zuständigen
Stellen Ihrer Gemeinde. (Scharniere lösen
und Tür entfernen, damit sich spielende
Kinder nicht selbst einschliessen und in
Lebensgefahr kommen.)
Entsorgung der Verpackung
Alle verwendeten Verpackungsmaterialien
sind umweltverträglich und wiederverwert-
bar.
Sicherheitshinweise und Warnungen
Lesen Sie bitte vor Inbetriebnahme des Ge-
rätes die in der Bedienungsanleitung aufge-
führten Informationen sorgfältig durch und
bewahren Sie diese für Nachbenützer auf.
■ Die elektrische Sicherheit (Berührungsschutz)
ist durch den Einbau sicher zu stellen.
■ Benutzen Sie dieses Gerät nur für Haushalt-
zwecke und wie es in der Bedienungs-
anleitung beschrieben ist.
■Dieses Gerät ist nicht zur Nutzung durch
Personen mit verminderten körperlichen,
sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und Kennt-
nis bestimmt, ausser wenn sie durch eine
für ihre Sicherheit verantwortliche Person
betreffend Gebrauch des Gerätes über-
wacht oder instruiert werden.
Kinder sollten beaufsichtigt werden, um
sicher zu stellen, dass sie nicht mit dem
Gerät spielen.
■Haben Sie ein beschädigtes Gerät erhal-
ten, setzen Sie sich sofort mit Ihrem
Lieferanten in Verbindung.
■Verwenden Sie keine Verlängerungskabel.
■Reparaturen und andere Eingriffe dürfen
nur von einem Servicemonteur durchge-
führt werden.
■Beim Reinigen Stromzufuhr unterbre-
chen: Stecker ausziehen oder Sicherung
ausschalten. Ziehen Sie den Stecker nie
am Kabel oder mit nassen Händen aus
der Steckdose. Greifen Sie immer den
Stecker und ziehen Sie ihn gerade aus
der Steckdose.
■Hochprozentigen Alkohol nur dicht ver-
schlossen und stehend lagern, ausser-
dem keine explosiven Stoffe im Gerät
lagern. Explosionsgefahr!
■Dieses Gerät ist FCKW- und FKW-frei
und enthält das umweltverträgliche Käl-
temittel Isobutan (R600a) in geringen
Mengen.
■Bei der Handhabung des Gerätes muss
darauf geachtet werden, dass der Kälte-
kreislauf nicht beschädigt wird. Sollte
der Kältekreislauf dennoch beschädigt
werden, so sind offenes Feuer und Zünd-
quellen jeder Art zu vermeiden. Der
Raum in dem das Gerät steht, ist für eini-
ge Minuten zu lüften.

7
■Ein Gerät mit beschädigtem Kreislauf darf
nicht in Betrieb genommen werden.
■?Im eingebauten Zustand ist darauf zu
achten, dass die Be- und Entlüftungsöff-
nungen nicht abgedeckt oder zugestellt
sind.
■Zur Beschleunigung der Abtauung dür-
fen keine anderen mechanischen oder
sonstige künstliche Mittel als die emp-
fohlenen benutzt werden.
■?Wird das Gerät zweckentfremdet, falsch
bedient oder nicht fachgerecht repariert,
kann keine Haftung für eventuelle Schä-
den übernommen werden. In diesem Fall
entfallen Garantie oder weitere Haf-
tungsansprüche.
■?Wenn die Anschlussleitung dieses Gerä-
tes beschädigt wird, muss sie durch
den Hersteller, seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um eine Gefährdung zu
vermeiden.
■?Warnung: Keine elektrischen Geräte
innerhalb des Lebensmittellagerraumes
betreiben.

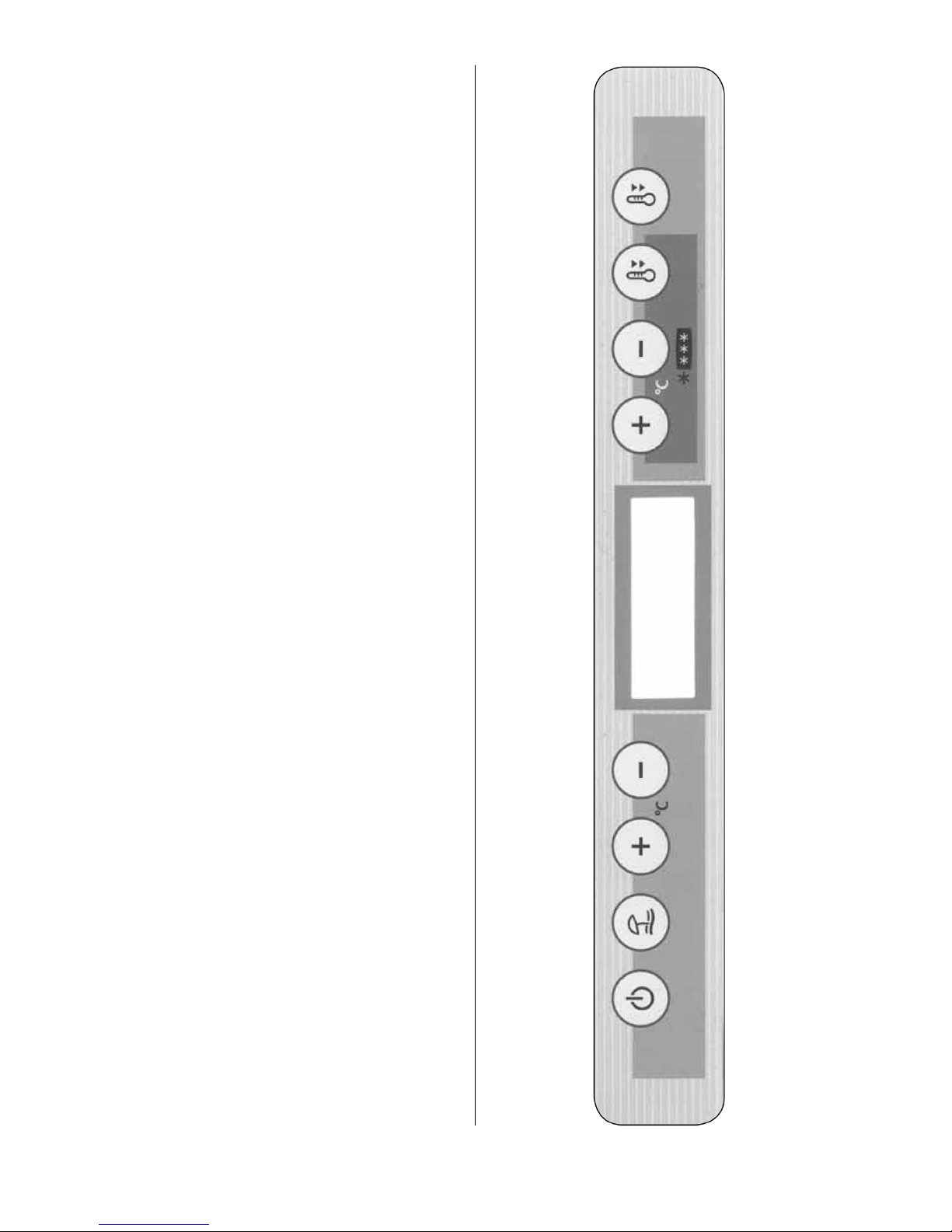

Bedien- und Kontrollelemente
Kindersicherung:
Die Tasten müssen mindestens 3 Sekunden
betätigt werden.
Alarmquittierung:
Jede Taste kann zur Quittierung der Alarm-
funktion genutzt werden.
1Haupttaster EIN / AUS:
2Ferienschaltung:
Der Kühlteil wird abgeschaltet, der
Gefrierteil bleibt in Betrieb.
Bei längerer Abwesenheit Tür des Kühl-
teils öffnen, um Geruchsbildung zu ver-
meiden. An der Temperaturanzeige.
Kühlraum (5) wird OF angezeigt.
7
8
9
0
3
4
1
2
5
6

8
3Kühlraumtemperatur wärmer
(bis max. 12 °C):
Nach 3 Sekunden beginnt die Tempera-
turanzeige zu blinken und zeigt den
gewählten Temperaturwert an. Mit jeder
Tastenberührung kann jetzt der Tempe-
raturwert um 1 °C wärmer gestellt wer-
den. Bleibt der Finger auf der Taste so
wird der Wert automatisch hoch gezählt
bis der Finger von der Taste genommen
wird oder der Maximalwert erreicht ist.
Zirka 5 Sekunden nach dem Loslassen
der Taste wird das Blinken der Anzeige
beendet und die aktuelle Mitteltempe-
ratur wird wieder angezeigt.
4Kühlraumtemperatur kälter
(bis min. 2 °C):
Nach 3 Sekunden beginnt die Tempera-
turanzeige zu blinken und zeigt den
gewählten Temperaturwert an. Mit jeder
Tastenberührung kann jetzt der Tempe-
raturwert um 1 °C kälter gestellt wer-
den. Bleibt der Finger auf der Taste so
wird der Wert automatisch herunter
gezählt bis der Finger von der Taste
genommen wird oder der Minimalwert
erreicht ist. Zirka 5 Sekunden nach dem
Loslassen der Taste wird das Blinken der
Anzeige beendet und die aktuelle Mittel-
temperatur wird wieder angezeigt.
5Temperaturanzeige Kühlraum:
Es wird ein über 2 Stunden gemittelter
Temperaturwert angezeigt, der gelegent-
lich vom eingestellten Sollwert abwei-
chen kann. Dies wird vor allem nach
dem Abtauen oder nach längeren Türöff-
nungen der Fall sein. Bei Temperaturen
kälter -5 °C wird LO angezeigt, bei
Temperaturen wärmer +20 °C wird HI
angezeigt.
6Temperaturanzeige Gefrierraum:
Es wird ein über 2 Stunden gemittelter
Istwert angezeigt, der gelegentlich vom
eingestellten Sollwert abweichen kann.
Dies wird von allem nach längeren
Türöffnungen oder nach dem Einbringen
grösserer Mengen warmer Ware der Fall
sein. Bei Temperaturen kälter -30 °C
wird LO angezeigt, bei Temperaturen
wärmer -5 °C wird HI angezeigt.
7Gefrierraumtemperatur wärmer
(bis max. -14 °C):
Nach 3 Sekunden beginnt die Tempera-
turanzeige zu blinken und zeigt den
gewählten Temperaturwert an. Mit jeder
Tastenberührung kann jetzt der Tempe-
raturwert um 1 °C wärmer gestellt wer-
den. Bleibt der Finger auf der Taste so
wird der Wert automatisch hoch gezählt
bis der Finger von der Taste genommen
wird oder der Maximalwert erreicht ist.
Zirka 5 Sekunden nach dem Loslassen
der Taste wird das Blinken der Anzeige
beendet und die aktuelle Mitteltempera-
tur wird wieder angezeigt.
8Gefrierraumtemperatur kälter
(bis min. -24 °C):
Nach 3 Sekunden beginnt die Tempera-
turanzeige zu blinken und zeigt den
gewählten Temperaturwert an. Mit jeder
Tastenberührung kann jetzt der Tempe-
raturwert um 1 °C kälter gestellt werden.
Bleibt der Finger auf der Taste so wird
der Wert automatisch herunter gezählt
bis der Finger von der Taste ge-nommen
wird oder der Minimalwert erreicht ist.
Zirka 5 Sekunden nach dem Loslassen
der Taste wird das Blinken der Anzeige
beendet und die aktuelle Mitteltem-
peratur wird wieder angezeigt.

9
9Schnellgefriertaste:
Für den Gefrierraum wird maximale
Kälteleistung zur Verfügung gestellt. In
der Anzeige leuchtet eine Schneeflocke.
Nach 24 Stunden wird automatisch auf
die ursprüngliche Sollwerteinstellung
zurückgestellt. Die Anzeige der Schnee-
flocke erlischt. Die Schnellgefrierfunktion
kann auch vorzeitig, manuell durch
erneutes Betätigen der Taste, abgeschal-
tet werden.
0Schnellkühltaste:
Für den Kühlraum wird maximale Kälte-
leistung zur Verfügung gestellt. In der
Anzeige leuchtet ein Ventilatorsymbol.
Nach 24 Stunden wird automatisch auf
die ursprüngliche Sollwerteinstellung
zurückgestellt. Die Schnellkühlanzeige
erlischt. Die Schnellkühlfunktion kann
auch vorzeitig, manuell durch erneutes
Betätigen der Taste, abgeschaltet wer-
den. Nach Beendigung der Schnellkühl-
funktion wird der Kühlteil automatisch
abgetaut.
Türoffenwarnung Kühlraum
Nach 2 Min. blinkt die LED im Abstand von
15 Sekunden. Rückstellung durch beliebige
Taste.
Nach 3 Min. blinkt die LED im Abstand von
5 Sek. Rückstellung durch beliebige Taste.
Nach 4 Min. blinkt die LED rhythmisch im
Sekundentakt. Rückstellung durch beliebige
Taste.
Nach 10 Min.: akustischer Alarm.
Rückstellung durch Taste Alarm-
quittierung.
Dauer 3 Minuten, Wiederholung nach
30 Minuten.
Ist die Gefrierraumtür länger als 10 Min.
geöffnet ertönt ein akustischer Alarm bis
die Gefrierraumtür geschlossen wird oder
der Alarm über die Betätigung einer Taste
abgestellt wird.
Temperaturalarm
Es ertönt ein akustischer Alarm, wenn die
Temperatur im Kühlraum 10 °C über den
gewählten Temperaturwert angestiegen ist
oder im Gefrierraum die gemittelte Tem-
peratur wärmer als -9 °C ist. Der Tempe-
raturalarm kann durch Betätigung einer
beliebigen Taste ausgeschaltet werden.
Kühlraum
Die Glastablare sind individuell in der Höhe
verstellbar. Die beiden Riegel seitlich ganz
nach innen ziehen (Bild 2a) und zum
Fixie-ren abwärts nach hinten drehen (Bild
2b). Das Glastablar aus der hinteren
Führung ziehen und an gewünschter
Position in umgekehrter Reihenfolge wie-
der einsetzen. Halbe Abstellflächen
ermöglichen, dass hohe Gefässe stehend
aufbewahrt werden können.
2a
2b

10
Einfrieren
■?Nur frische Lebensmittel sind für das
Einfrieren geeignet.
■?Damit die Temperatur des bereits einge-
lagerten Tiefkühlguts nicht zu stark
ansteigt, nur kleine Mengen auf einmal
einfrieren und die Schnellgefriertaste
betätigen (siehe Bedien- und Kontrollele-
mente).
Die maximale Menge (2 kg) sollte auf dem
Gitterrost eingefroren werden. Zum
Einfrieren der maximalen Menge muss die
Schnellgefriertaste 12 Stunden vor dem
Einlegen des Tiefkühlguts betätigt werden.
Temperatureinstellung in Normalstellung
belassen, ca. 5 °C. Es ist vorteilhaft nur
kleine Portionen abzupacken.
■?Einzufrierende Lebensmittel dürfen nicht
mit bereits eingefrorenen in Berührung
kommen. Aufgetautes Gefriergut darf
nicht nochmals eingefroren werden, weil
Lebensmittel verderben können.
Variable Innentür

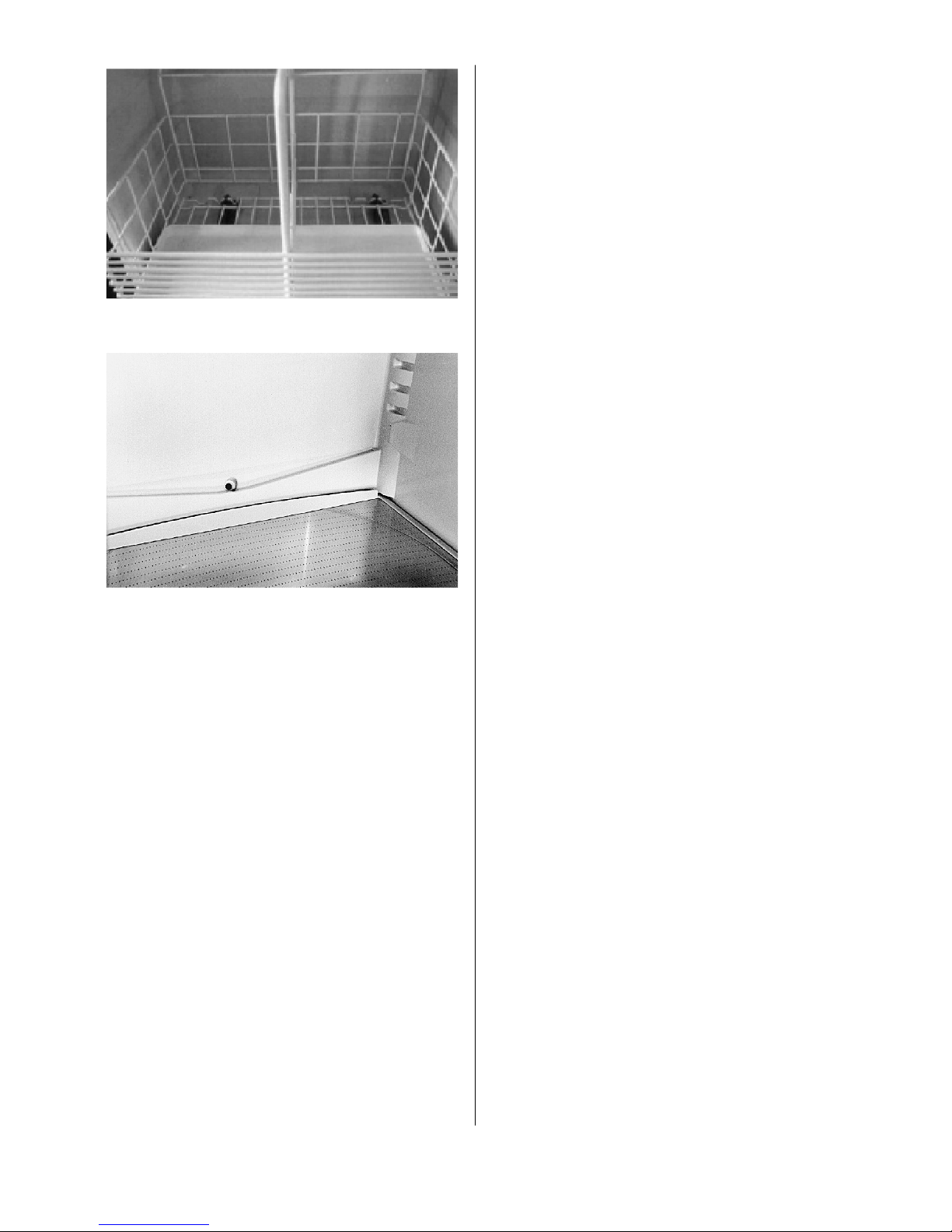

Die Einhängeschalen (Bild 3) in der Innen-
tür sind leicht verstellbar und bieten Ihnen
die Möglichkeit einer individuellen Eintei-
lung. Verstellen der Einhängeschalen und
Flaschenhalter: zuerst nach oben drücken
und herausziehen, gewünschte Höhe ein-
stellen und in umgekehrter Reihenfolge
einsetzen. Beachten Sie, dass der Deckel
zur obersten Einhängeschale nicht verstell-
bar ist.
Flaschenauszug/Kellerzone
In dieser Zone mit 4–5°C erhöhter Tem-
peratur gegenüber dem Kühlraum bleiben
die Getränke in der richtigen, gesunden
Trinktemperatur von ca. +10 °C.

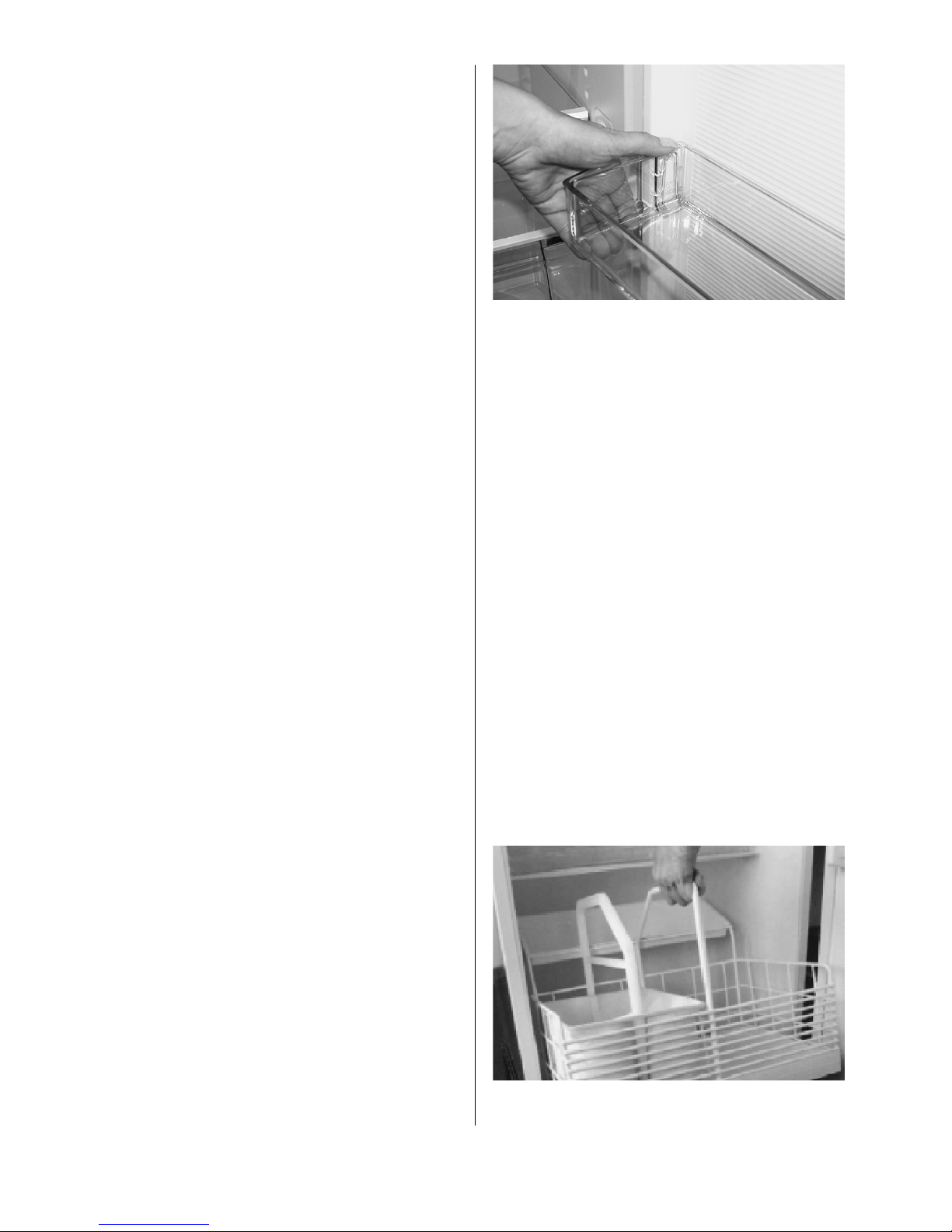

Korb herausnehmen: (Bild 4)
– Auszug bis zum Anschlag herausziehen.
– Korb am Bedienungsbügel ruckartig
nach oben ziehen.
Korb einsetzen: (Bild 5)
– Korb gegenüber den Scharnieren an die
Innenwand halten, dabei Korb vorne
leicht anheben.
– Korb mit der Hinterkante auf die
Kugelschienen aufsetzen und gemein-
sam bis zum Anschlag einschieben.
– Vorderteil des Korbes am Bedienungs-
bügel durch herunterdrücken einrasten.
3
4

11
Abtauen
Der Kühlraum taut vollautomatisch ab.
Dabei wird das Eis, welches sich an der
Rückwand bildet, geschmolzen. Dies
geschieht ca. ein bis zwei Mal am Tag in
Abhängigkeit der Türöffnungen. Während
des Abtauens steigt die Temperatur im
Kühlraum an damit das Eis an der
Kühlraumrückwand vollständig abtaut.
Nach dem Abtauen wird die Temperatur
wieder auf den eingestellten Sollwert
abgesenkt. Das Tauwasser fliesst durch das
Ablaufloch (Bild 6) aus und verdunstet in
der Auffangschale ausserhalb des Gerätes.
Halten Sie den Sammelkanal und das
Ablaufloch sauber, damit das Tauwasser
ungehindert abfliessen kann. Ablaufloch
mit dem darinbefindlichen grünen Reiniger
säubern durch senkrechtes Bewegen und
Drehen desselben.
Das Gefrierabteil bei starker Eisbildung
abtauen. Eine dicke Eisschicht verschlech-
tert die Kälteabgabe an das Gefriergut.
Gefriergut während der Abtauzeit mög-
lichst kühl und gut isoliert lagern, z.B. in
Zeitungen einpacken.
Achtung: Verwenden Sie keine spitzen
Gegenstände um Eis oder Festgefrorenes
zu lösen. Gebrauchen Sie keine elektri-
schen Heizgeräte oder offene Flammen
zum Abtauen.
– Kühlgerät am Haupttaster
auf «off» schalten.
– Tür offen lassen.
– Nach dem Abtauen Innenraum reinigen
und gut trocknen.
– Gerät am Haupttaster wieder
einschalten
Reinigung
Für die hygienische Aufbewahrung der
Speisen den Innenraum möglichst sauber
halten. Den Innenraum von Zeit zu Zeit mit
einer milden Seifenlauge auswaschen und
nachtrocknen. Ein gelegentliches Ausrei-
ben mit Essigwasser wirkt geruchsbindend
und ist zu empfehlen. Durch Sauberhalten
der Türdichtungen kann ein Festkleben
und damit deren Beschädigung vermieden
werden. Keine scheuernden Reinigungs-
mittel oder kratzenden Lappen verwenden.
Türdichtungen mit einer weichen Bürste
oder einem Pinsel reinigen. Bei längerem
Nichtgebrauch das Gerät am Haupttaster
auf «off» schalten. Gerät ausräumen,
abtauen, reinigen und Gerätetür sowie
Gefrierabteiltür offen lassen.
5
6

12
– Das Bedien- und Kontrollelement nur
mit einem leicht angefeuchteten Lappen
reinigen.
– Darauf achten, dass möglichst kein Rei-
nigungswasser durch die Ablauföffnung
in die Verdunsterschale läuft.
– Vor Inbetriebnahme müssen das Gerät
und die Dichtungen von Gerätetür und
Gefrierabteiltür vollkommen trocken sein.
Hinweise für eine energiesparende
Nutzung
■Verwenden Sie das Kühlgerät möglichst
so, wie es geliefert wurde. Die Anord-
nung der Schubladen, Tablare und
Etageren sorgt für eine bestmögliche
Temperaturverteilung.
■Installieren Sie das Gerät möglichst nicht
in der Nähe von Heizkörpern, Heizrohren
oder Rauchabzügen und schützen Sie es
möglichst vor direkter Sonneneinstrah-
lung
■Halten Sie die Gerätetüren möglichst
kurz geöffnet. Je schneller Sie die Türen
wieder schliessen, umso weniger Kälte
geht verloren.
■Achten Sie auf das vollständige, richtige
Schliessen der Türen. Die Türdichtung
muss am Kühlschrankrahmen gut anlie-
gen.
■Lassen Sie warmes oder gar heisses
Lagergut ausserhalb des Gerätes abküh-
len.
■Das Einlagern von feuchtigkeitsabgeben-
den Lebensmitteln führt zu einer ver-
stärkten Vereisung der Kühlschrank-
rückwand und zur Reduktion der Kühl-
leistung
Tipps
Bei der Benutzung des neuen Gerätes sind
folgende Punkte zu beachten:
■Ein neu in Betrieb genommenes Gerät
be nötigt ca. 15 Std. (mit Lebensmittel)
bis es die nor
malen Betriebstemperatu-
ren erreicht hat.
■Bei Türöffnung über 2 Minuten beginnt
die Beleuchtung zu blinken. Vergewis-
sern Sie sich beim Schliessen, dass die
Tür überall vollständig abdichtet. Die
selbstschliessenden Scharniere unterstüt-
zen dies.
■Die Abkühldauer von Getränken und
anderen Lebensmittel von Raumtempe-
ratur auf Kühlraumtemperatur kann bis
zu 6 Stunden dauern. Je mehr warme
Speisen eingelagert werden, um so mehr
verlängert sich diese Dauer.
■ Verstellen der Temperatureinstellung hat
keinen
Einfluss auf die Abkühlgeschwin-
digkeit, sondern nur auf das Tempera-
turniveau.
■Durch das Einlagern von feuchtigkeitsab-
gebender Lebensmittel kann es zu Kon-
densbildungen an den Glastablaren kom-
men.
■Die elektronische Regelung taut den
Kühlraum nur noch ungefähr einmal am
Tag ab. Eine meistens sichtbare Eisbil-
dung an der Rückwand im Kühlraum ist
deshalb normal.
■Achten Sie darauf, dass das Kühlgut
nicht mit der Rückwand des Kühlraumes
in Berührung kommt, damit es nicht
anfriert und beim Abtauen das Wasser
nicht in den Kühlraum abgeleitet wird.

13
■Beim Einordnen beachten:
– Öl und Fett nicht mit den Kunst-
stoffteilen und der Türdichtung in
Berührung bringen.
– Im Kühlraum befinden sich bei jeder
Temperatureinstellung die kältesten
Bereiche an der Rückwand und über
der untersten Ablage.
Empfindliche Lebensmittel daher auf
die unterste Ablage legen.
■Einordnungsbeispiel:
– Im Gefrierabteil Lebensmittel einfrie-
ren, lagern und Eis zubereiten.
– Auf den Tablaren von oben nach
unten Backwaren, fertige Speisen,
Molkereiprodukte, Fleisch- und
Wurstwaren.
– In den Einhängeschalen von oben
nach unten: Butter und Käse, Tuben,
kleine Dosen und Eier, grosse Flaschen.
– In der Gemüseschale Gemüse, Obst
und Salate.
– Im Flaschenauszug Getränkeflaschen

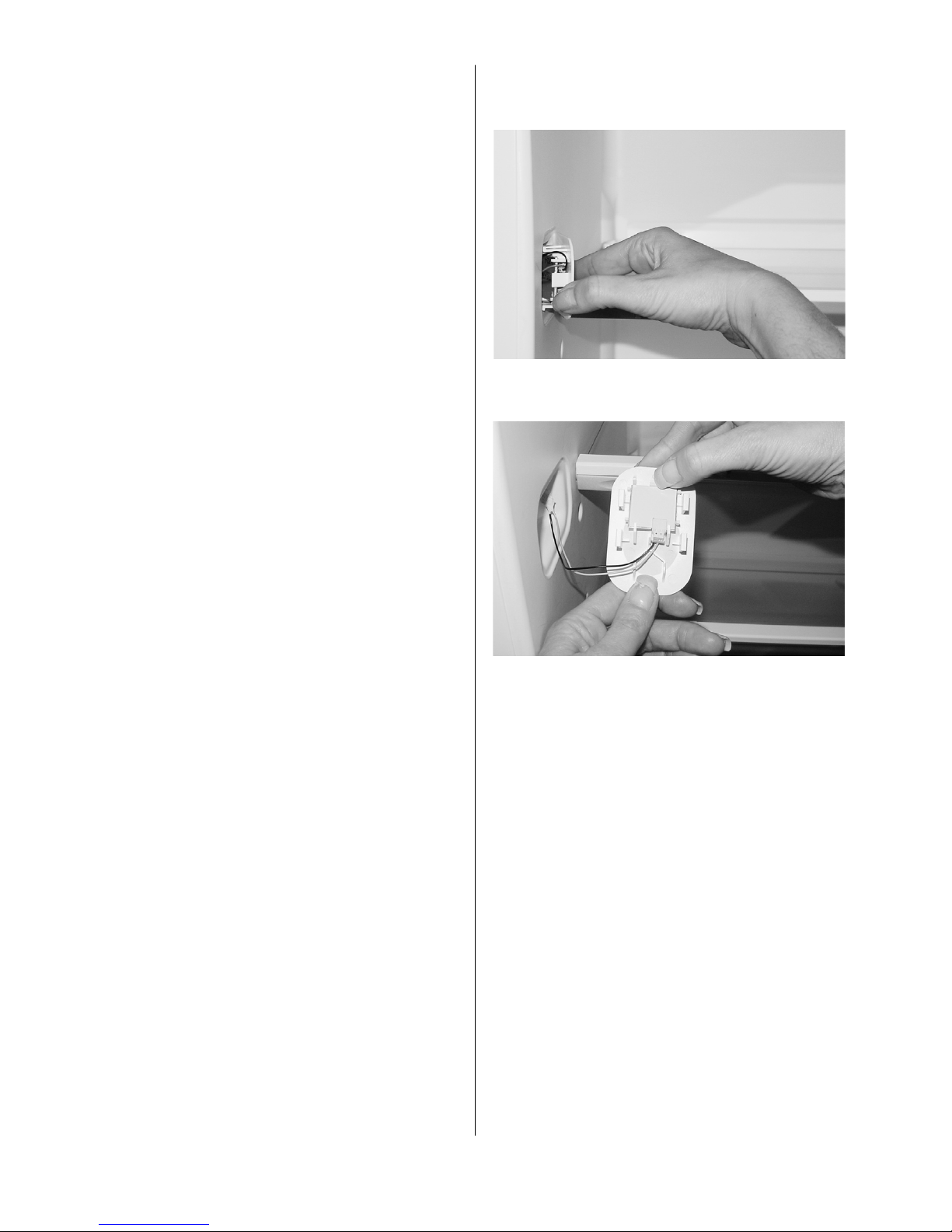

LED Beleuchtung auswechseln
Stromzufuhr unterbrechen: Stecker aus-
ziehen oder Sicherung ausschalten.
Klicken Sie die LED-Beleuchtung aus (Bild 7).
Lösen Sie die Steckverbindung zur LED-
Beleuchtung (Bild 8). Die neue LED-Beleuch-
tung bitte in umgekehrter Reihenfolge
einsetzen.
Hinweis: Verwenden Sie bitte nur origi-
nal LED-Beleuchtungen vom Hersteller.
Störungen
Das Gerät wurde vor der Auslieferung auf
einwandfreie Funktion geprüft. Im Falle
von Betriebsstörungen wenden Sie sich
bitte an die nächstgelegene Servicestelle
unter Angaben der Modellnummer sowie
der festgestellten Mängel.Störungen kön-
nen auch durch das Ansprechen elektri-
scher Sicherungen entstehen. Der Schaden
ist leicht behoben, wenn Sie die entspre-
chende Sicherung wieder aktivieren.
8
7

14
Anzeige nach Stromunterbruch
Ein Stromunterbruch wird dann angezeigt,
wenn die Gefrierraumtemperatur nach
dem Wiedereinschalten wärmer als -9 °C
ist. In diesem Fall blinken die beiden Tem-
peraturanzeigen und zeigen die Temper-
aturwerte an, welche nach dem Wieder-
einschalten gemessen wurden. Das Blinken
der Temperaturanzeigen wird durch Betäti-
gung einer beliebigen Taste abgestellt und
die aktuellen Temperaturmittelwerte wer-
den angezeigt.
Fühlerfehlfunktionen
– Fehleranzeige F1 am Temperaturdisplay
links = Temperatursensor im Kühlraum
defekt.
– Fehleranzeige F4 am Temperaturdisplay
rechts (Temperatur Tiefkühlraum) =
Temperatursensor im Gefrierraum defekt.
– Fehleranzeige F7 am Temperaturdisplay
rechts = Umgebungstemperatursensor
defekt
Notbetrieb
Wird ein Fühlerfehler F1 oder F4 angezeigt,
so wird der Kühlschrank im Notbetrieb,
unabhängig von den defekten Fühlern,
zeitgesteuert weiter betrieben.
Garantie
Wir gewähren Ihnen die Garantie, ab
Lieferdatum des Gerätes.
Allfällige Mängel, die während dieser Zeit
trotz vorschriftsmässigem Gebrauch auf-
treten und auf einen Material- oder Fabri-
kationsfehler zurückzuführen sind, werden
im Rahmen dieser Garantie durch den
Kundendienst behoben.
Nicht unter Garantie fallen:
– LED-Defekte
– Bruch von Glasplatten und
Kunststoffteilen
– Defekte durch Nichtbefolgen der
Bedienungsanleitung oder unsachgemä-
ssen Gebrauch
– Schadenersatzansprüche, die über
unsere Garantieleistungen hinausgehen
– Geräte, welche durch Dritte repariert
wurden.

15
Betriebsgeräusche
Ganz normale Geräusche
Das Kühlen wird durch einen Kompressor
(Kälteaggregat) ermöglicht.
Der Kompressor pumpt das Kältemittel durc h
das Kühlsystem. Dabei entstehen Betriebs-
geräusche. Auch nach dem Ausschalten des
Kompressors sind Geräusche durch Druck-
und Temperaturunterschiede unvermeidbar.
Dieses Gerät ist nach dem neuesten Stand
der Entwicklung, mit einem leisen Kom-
pressor und einem geräuschoptimierten
Kältekreis ausgestattet.
Dennoch lassen sich bestimmte Geräusche
nicht ganz vermeiden und sind in ihrer
Lautstärke abhängig von der Gerätegrösse
und Einbausituation.
Unmittelbar nach dem Einschalten des
Kom pressors sind die Betriebsgeräusche
am besten hörbar.
Sie werden mit fortschreitender Betriebs-
dauer leiser.
Nicht normale Geräusche
Meist entstehen ungewöhnliche Geräu-
sche durch einen ungeeigneten Einbau.
Das Gerät muss waagerecht und stabil auf-
gestellt bzw. eingebaut sein.
Rohrleitungen dürfen auf keinen Fall an
einer Wand oder anderen Möbeln anstehen.
Auch dürfen die Rohrleitungen sich nicht
gegenseitig berühren.
In offenen Küchen oder bei in Raumteiler
eingebauten Geräten werden die norma-
len Betriebsgeräusche intensiver wahrge-
nommen. Dies ist jedoch kein Mangel son-
dern bedingt durch die Architektur.
Stichwort Ursache Bemerkung
Brummen Kälteaggregat normales Arbeitsgeräusch des Kälteaggregates, Lautstärke
abhängig von der Gerätegrösse und von der lastabhängi-
gen Drehzahl des Kompressormotors
Surren Ventilator normales Betriebsgeräusch, durch Belüftung
Gurgeln Kältekreislauf normales Betriebgeräusch, durch Strömung des
Blubbern Kältemittels im Kältekreis
Rauschen
Zischen Kältekreislauf normales Betriebsgeräusch durch Einspritzen des
Kältemittels in den Verdampfer
Klappern Tablare, Körbe, Innenteile so anordnen, dass sie sich nicht berühren
Einhängeschalen bzw. dass sie fixiert sind.
Beladung etc.
Knacken Gehäuse Normale, temperaturbedingte Spannungsdehnungen der
Materialien z.B. Kunststoffe, Isolation
Klicken Ventil Normales Schaltgeräusch des Ventils

16

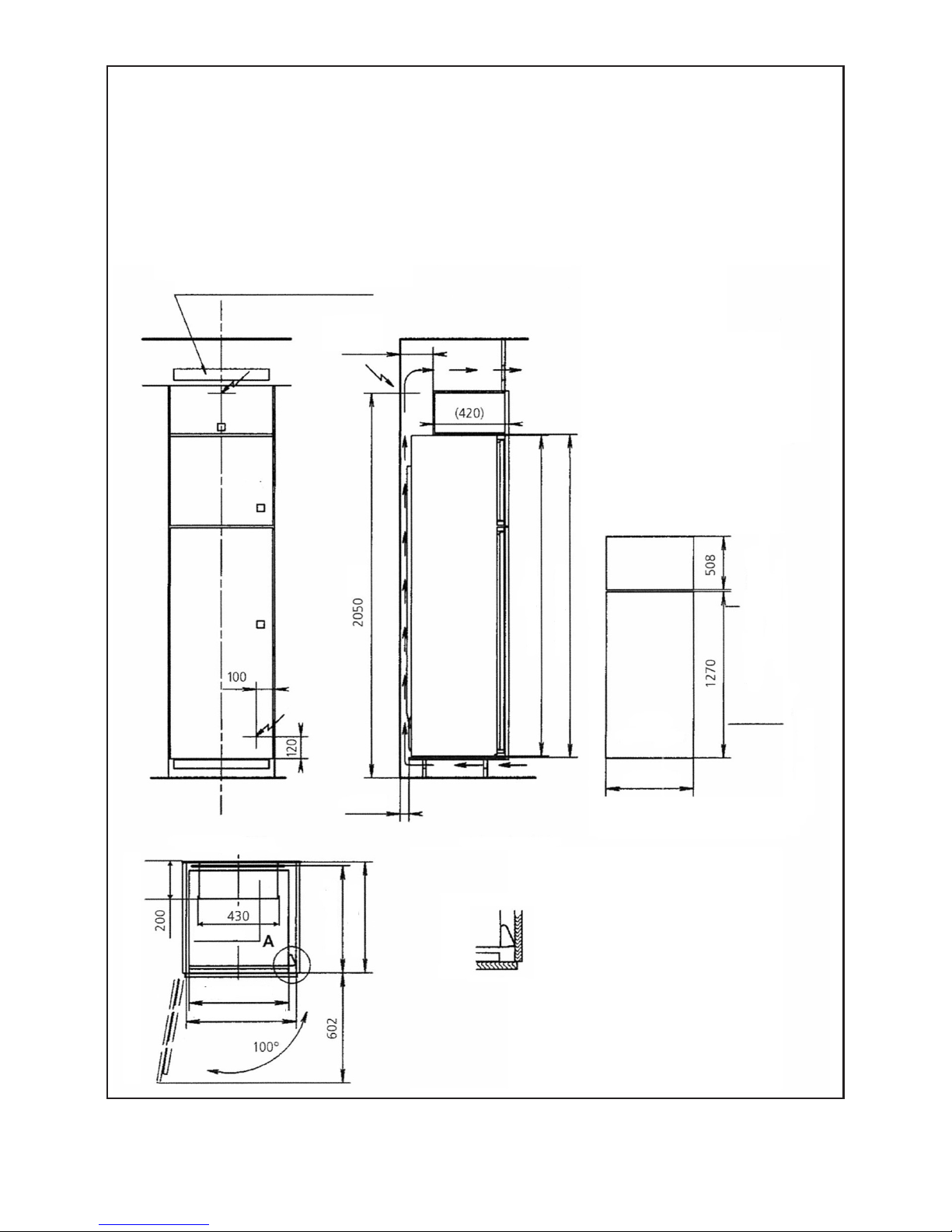

Einbaukühlschrank
Nische 1778 mm
Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau sicherzustel-
len. Ist der Netzstecker nach dem Aufstellen des Gerätes nicht mehr zugänglich,
so ist installationsseitig eine Trennvorrichtung vorzusehen. Als Trennvorrichtung
gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm, dazu gehören
LS-Schalter und Sicherungen sowie Schütze.
Türblätter
Dicke
16 – 24 mm
max. 594
min. 50
Apparat 1776
Nische 1778
min. 50
Apparat 545
Nische 550
Apparat 548
Nische 560-568
Detail A
508+ Nischenüberstand
oben -Spalt/2
1270+ Nischenüberstand
unten -Spalt/2
Lüftung
Lüftungsquerschnitt
oben und unten min. 200 cm2
