V-ZUG Royal User manual

V-ZUG AG
Kühlschrank
Réfrigérateur
Frigorifero
Refrigerator
ROYAL
Bedienungsanleitung
Mode d’emploi
Istruzioni per l’uso
Operating instructions

© V-ZUG AG, CH-6302 Zug 2010
Gültigkeitsbereich
Die vorliegende Bedienungsanleitung gilt für folgende Modelle
Typ Modell-Nr. Masssystem
Royal 923
Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild
Domaine de validité
Le présent mode d’emploi est valable pour les modèles suivants
Le numéro de modèle correspond aux 3 premiers chiffres figurant sur la plaque signalétique
Royal 923
Type No de modèle Système de mesure
Campo di validità
Queste istruzioni per l’uso riguardano i seguenti modelli
Il numero del modello corrisponde alle prime 3 cifre sulla targhetta dei dati
Royal 923 SMS 55/Euro 60
SMS 55/Euro 60
SMS 55/Euro 60
SMS 55/Euro 60
Typo modello noSystema di misura
Model Type Model no.
Validity
These operating instructions apply to the following model
The model number corresponds to the first three digits on the identification plate
Royal 923
Liebe V-ZUG-Kundin, lieber V-ZUG-Kunde
Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen An-
sprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu
lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen. Beachten
Sie bitte die Sicherheitshinweise.
Chère cliente, cher client V-ZUG
Nous vous remercions d’avoir porté votre choix sur l’un de nos produits. Votre nouvel appareil répond aux
exigences les plus élevées et son utilisation est des plus simples. Accordez-vous le temps nécessaire pour
lire attentivement ce mode d’emploi. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permet-
tra de l’utiliser de manière optimale et sans dérangement. Veuillez tenir compte des conseils de
sécurité.
Cara cliente V-ZUG, caro cliente V-ZUG
Vi ringraziamo per aver scelto uno dei nostri prodotti. Il vostro apparecchio soddisfa elevate esigenze, e il
suo uso è molto semplice. E’ tuttavia necessario che vi prendiate il tempo per leggere queste istruzioni per
l’uso che vi permetteranno di comprendere meglio l’apparecchio e di utilizzarlo in modo ottimale e senza
problemi. Vi preghiamo di attenervi alle osservazioni sulla sicurezza.
Dear V-ZUG Customer
Thank you for choosing to buy one of our products. Your appliance is made to high standards and is easy to
use. Nevertheless, please take the time to read these operating instructions in order to familiarize yourself with
the appliance and get the best use out of it.
Please follow the safety precautions.

2
Inhaltsverzeichnis
Bedienungsanleitungen
4 Einleitung
4 Sicherheitshinweise und Warnungen
5 Bedien- und Kontrollelemente
6 Einfrieren
6 Variable Innentür
7 Flaschenauszug
7 Abtauen
8 Kühlraum
8 Reinigung
8 Tipps
9 LED ersetzen
10 Störungen
10 Garantie
11 Betriebsgeräusche
12 Einbau / Masse
Table des matières
Mode d’emploi
13 Introduction
13
Instructions de sécurité et avertissements
14 Elément de commande et de contrôlé
15 Congélation
15 Contre-porte variable
15 Déplacement du casier à boutteilles
16 Dégivrage
16 Compartiment réfrigérant
17 Nettoyage
17 Conseils
18 Remplacement DEL
19 Pannes
19 Garantie
20 Bruits de fonctionnement
21 Encastrement / cotes

3
Sommario
Istruzioni per l’uso
22 Introduzione
22 Norme di sicurezza e avvertenze
23 Elementi di comando e di controllo
24 Congelamento
24 Retroporta variabile
24 Cassetto per le bottiglie
25 Scongelamento
25 Vano frigorifero
26 Pulizia
26 Consigli
27 Sostituzione della lampadina
28 Guasti
28 Garanzia
29 Rumori di funzionamento
30 Installazione / dimensioni
Contents
Operating instructions
31 Introduction
31 Safety information and warnings
32 Operating and Control Panel
33 Freezing
33 Variable inner doors
33 Bottle drawer
34 Defrosting
35 Refrigerator
35 Cleaning
35 Tips
36 Replacing LED
37 Malfunctions
37 Guarantee
38 Operating noises
39 Installation / dimensions

4
Sehr geehrte Kundin,
sehr geehrter Kunde
Sie sind im Besitze eines modernen und
damit stromsparenden Kühlschrankes. Wir
gratulieren Ihnen zu diesem Gerät!
Dieses Kühlgerät wurde nach den aktuellen
europäischen Richtlinien sowie den aktuel-
len, nationalen und internationalen Normen
konstruiert und hergestellt. Mit der Anbring-
ung des CE-Zeichens, nach Prüfung des Pro-
duktes durch zugelassene Prüfstellen, bestä-
tigt der Hersteller die Einhaltung der für
Haushaltskühl- und Haushaltskühlgefrier-
geräte gültigen Richtlinien und Normen.
Entsorgung des Altgerätes
Ausgediente Geräte sofort unbrauchbar
machen
(z.B. Anschlusskabel abschneiden).
Bitte achten Sie darauf, dass die Rohrlei-
tungen Ihres Gerätes bis zum Abtransport
zu einer sachgerechten, umweltfreund-
lichen Entsorgung nicht beschädigt wer-
den. Für die Entsorgung der Altgeräte
wenden Sie sich bitte an die zuständigen
Stellen Ihrer Gemeinde. (Scharniere lösen
und Tür entfernen, damit sich spielende
Kinder nicht selbst einschliessen und in
Lebensgefahr kommen.)
Entsorgung der Verpackung
Alle verwendeten Verpackungsmaterialien
sind umweltverträglich und wiederverwert-
bar.
Sicherheitshinweise und Warnungen
Lesen Sie bitte vor Inbetriebnahme des Ge-
rätes die in der Bedienungsanleitung aufge-
führten Informationen sorgfältig durch und
bewahren Sie diese für Nachbenützer auf.
■ Die elektrische Sicherheit (Berührungs-
schutz) ist durch den Einbau sicherzustellen.
■ Netzspannung: 230V/50Hz
■Dieses Gerät ist nicht zur Nutzung durch
Personen mit verminderten körperlichen,
sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und Kennt-
nis bestimmt, ausser wenn sie durch eine
für ihre Sicherheit verantwortliche Person
betreffend Gebrauch des Gerätes über-
wacht oder instruiert werden.
Kinder sollten beaufsichtigt werden, um
sicher zu stellen, dass sie nicht mit dem
Gerät spielen.
■ Benutzen Sie dieses Gerät nur für Haushalt-
zwecke und
wie es in der Bedienungs-
anleitung beschrieben ist.
■Haben Sie ein beschädigtes Gerät erhal-
ten, setzen Sie sich sofort mit Ihrem
Lieferanten in Verbindung.
■Reparaturen und andere Eingriffe dürfen
nur von einem Servicemonteur durchge-
führt werden.
■Beim Reinigen Stromzufuhr unterbre-
chen: Stecker ausziehen oder Sicherung
ausschalten. Ziehen Sie den Stecker nie
am Kabel oder mit nassen Händen aus
der Steckdose. Greifen Sie immer den
Stecker und ziehen Sie ihn gerade aus
der Steckdose.
■Hochprozentigen Alkohol nur dicht ver-
schlossen und stehend lagern, ausser-
dem keine explosiven Stoffe im Gerät
lagern. Explosionsgefahr!
■Dieses Gerät ist FCKW- und FKW-frei und
enthält das umweltverträgliche Kältemittel
Isobutan (R600a) in geringen Mengen.
■Bei der Handhabung des Gerätes muss
darauf geachtet werden, dass der Kälte-
kreislauf nicht beschädigt wird. Sollte
der Kältekreislauf dennoch beschädigt
werden, so sind offenes Feuer und Zünd-
quellen jeder Art zu vermeiden. Der
Raum in dem das Gerät steht, ist für eini-
ge Minuten zu lüften.

5
■Ein Gerät mit beschädigtem Kreislauf
darf nicht in Betrieb genommen werden.
■Im eingebauten Zustand ist darauf zu
achten, dass die Be- und Entlüftungsöff-
nungen nicht abgedeckt oder zugestellt
sind.
■Zur Beschleunigung der Abtauung dür-
fen keine anderen mechanischen oder
sonstige künstliche Mittel als die emp-
fohlenen benutzt werden.
■Wird das Gerät zweckentfremdet, falsch
bedient oder nicht fachgerecht repariert,
kann keine Haftung für eventuelle Schä-
den übernommen werden. In diesem Fall
entfallen Garantie oder weitere Haf-
tungsansprüche.
■Wenn die Anschlussleitung dieses Gerä-
tes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um eine Gefährdung zu
vermeiden.
■Warnung: Keine elektrischen Geräte
innerhalb des Lebensmittellagerraumes
betreiben.

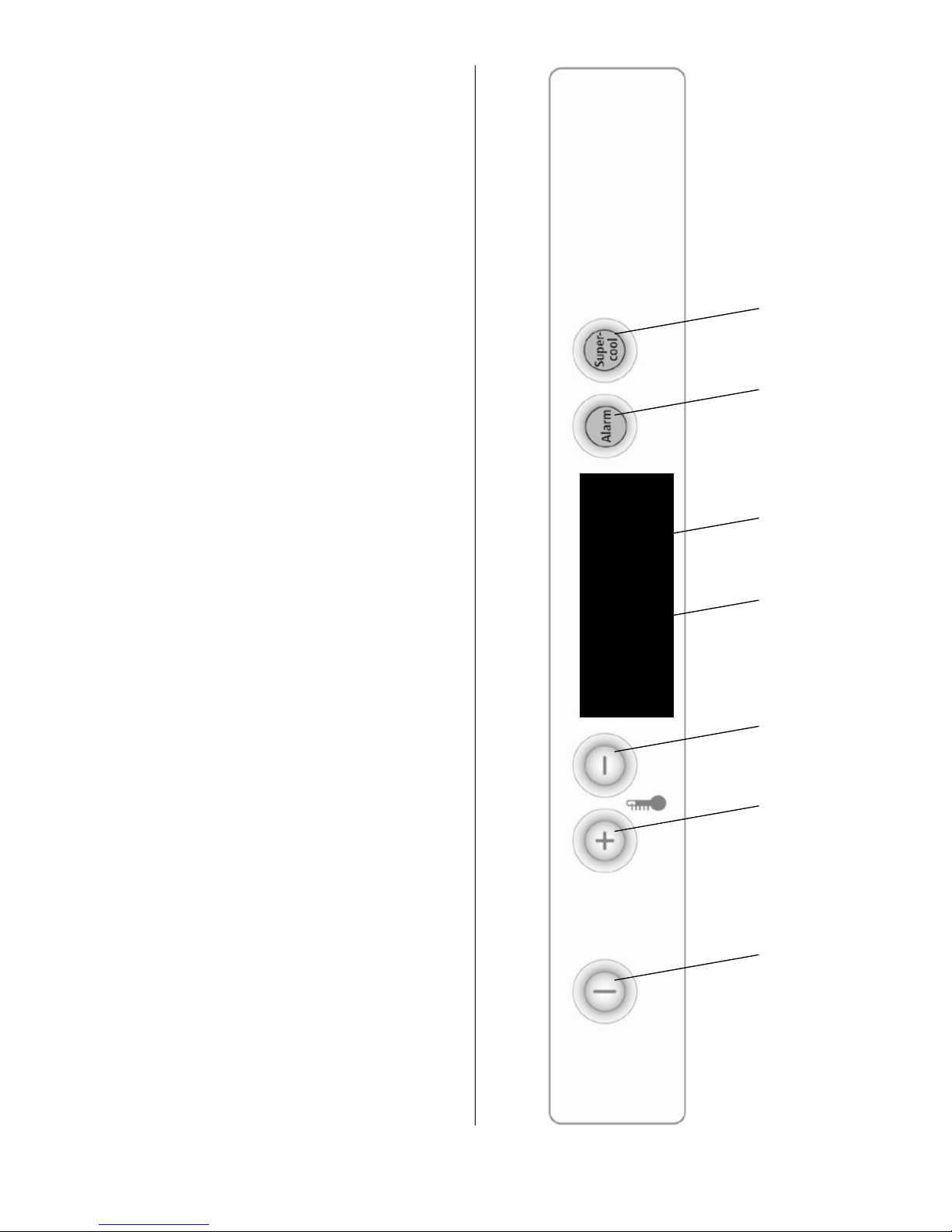

Bedien- und Kontrollelemente
Kindersicherung: Dies Tasten müssen
mindestens 3 Sekunden betätigt werden.
Alarmquittierung: Jede Taste kann zur
Quittierung der Alarmfunktion genutzt
werden.
1Haupttaster Ein / Aus:
Ganzes Gerät: Ein / Aus.
2Kühlraumtemperatur wärmer
(bis max. +9 °C)
Nach 3 Sekunden beginnt die Tempera-
turanzeige zu blinken und zeigt den
gewählten Temperaturwert an. Mit jeder
Tastenberührung kann jetzt der Tempe-
raturwert um 1 °C wärmer gestellt wer-
den. Bleibt der Finger auf der Taste so
5
6
7
2
3
1
4

6
wird der Wert automatisch hoch gezählt
bis der Finger von der Taste genommen
wird oder der Maximalwert erreicht ist.
Zirka 5 Sekunden nach dem Loslassen
der Taste wird das Blinken der Anzeige
beendet und die aktuelle Mitteltempe-
ratur wird wieder angezeigt.
3Kühlraumtemperatur kälter
(bis min. +3 °C)
Nach 3 Sekunden beginnt die Tempera-
turanzeige zu blinken und zeigt den
gewählten Temperaturwert an. Mit jeder
Tastenberührung kann jetzt der Tempe-
raturwert um 1 °C kälter gestellt werden.
Bleibt der Finger auf der Taste so wird der
Wert automatisch herunter gezählt bis
der Finger von der Taste genommen wird
oder der Minimalwert erreicht ist. Zirka 5
Sekunden nach dem Loslassen der Taste
wird das Blinken der Anzeige beendet
und die aktuelle Mitteltemperatur wird
wieder angezeigt.
4Temperaturanzeige Kühlraum
Es wird ein zeitlich gemittelter Tempera-
turwert angezeigt, der gelegentlich vom
eingestellten Sollwert abweichen kann.
Dies wird vor allem nach dem Abtauen
oder nach längeren Türöffnungen der
Fall sein. Bei Temperaturen kälter -5 °C
wird LO angezeigt, bei Temperaturen
wärmer + 20 °C wird HI angezeigt.
5Betriebsanzeige Sonderfach
Das Mohrrübensymbol zeigt die Betriebs-
bereitschaft des Sonderfaches Die
besten Lagertemperaturen im Sonder-
fach werden im Sollwertebereich 2 bis 6
erreicht. Eine wärmere Sollwerteinstel-
lung führt dazu, dass die Temperatur im
Sonderfach über 3 °C ansteigt. Blinkt
das Symbol, so ist die Temperatur im
Sonderfach zu warm oder zu kalt. Dies
kann die Folge längerer Bedienzeiten,
einer nicht ganz geschlossenen Kühl-
raumtür, eines Stromunterbruches oder
einer zu warmen Sollwerteinstellung sein.
6Alarmquittierung
Mit dieser Taste kann der akustische
Alarm quittiert werden.
7Schnellkühltaste
Es wird die maximale Kälteleistung zur
Verfügung gestellt. In der Anzeige leuch-
tet ein Ventilatorsymbol. Nach 24 Stun-
den wird automatisch auf die ursprüngli-
che Sollwerteinstellung zurückgestellt. Die
Schnellkühlanzeige erlischt. Die Schnell-
kühlfunktion kann auch vorzeitig, manu-
ell durch erneutes Bestätigen der Taste,
abgeschaltet werden. Nach Beendigung
der Schnellkühlfunktion wird er Kühlteil
automatisch abgetaut.
8Türoffenwarnung Kühlraum:
Nach 2 Min. blinkt die LED im Abstand
von 15 Sekunden. Rückstellung durch
beliebige Taste.
Nach 3 Min. blinkt die LED im Abstand
von 5 Sekunden. Rückstellung durch
beliebige Taste.
Nach 4 Min. blinkt die LED rhythmisch
im sekundentakt. Rückstellung durch
beliebige Taste.
Nach 10 Min.: akustischer Alarm. Rück-
stellung durch Taste Alarmquittierung.
Dauer 3 Minuten, Wiederholung nach
30 Minuten
Temperaturalarm
Es ertönt ein akustischer Alarm, wenn die
Temperatur im Kühlraum deutlich über den
gewählten Temperaturwert angestiegen ist
oder im Sonderfach die Temperatur am
Temperaturfühler erheblich abweicht. Zu-
sätzlich blinkt die Temperatur- bzw. Be-
triebsanzeige. Dies kann die Folge eines
Stromunterbruchs oder einer nicht ge-

7
schlossenen Kühlraumtür sein. Der Tem-
peraturalarm kann durch Betätigung einer
beliebigen Teste ausgeschaltet werden.
Einfrieren
■Nur frische Lebensmittel sind für das
Einfrieren geeignet.
■Damit die Temperatur des bereits einge-
lagerten Tiefkühlguts nicht zu stark an-
steigt, nur kleine Mengen auf einmal
einfrieren und die Schnellkühltaste betä-
tigen (siehe Bedien- und Kontrollele-
mente).
Die maximale Menge (2 kg) sollte auf
dem Gitterrost eingefroren werden. Zum
Einfrieren der maximalen Menge muss
die Schnellkühltaste 12 Stunden vor dem
Einlegen des Tiefkühlguts betätigt wer-
den. Temperatureinstellung in Normal-
stellung belassen, ca. 5 °C. Es ist vorteil-
haft nur kleine Portionen abzupacken.
■Einzufrierende Lebensmittel dürfen nicht
mit bereits eingefrorenen in Berührung
kommen. Aufgetautes Gefriergut darf
nicht nochmals eingefroren werden, weil
Lebensmittel verderben können.
Variable Innentür

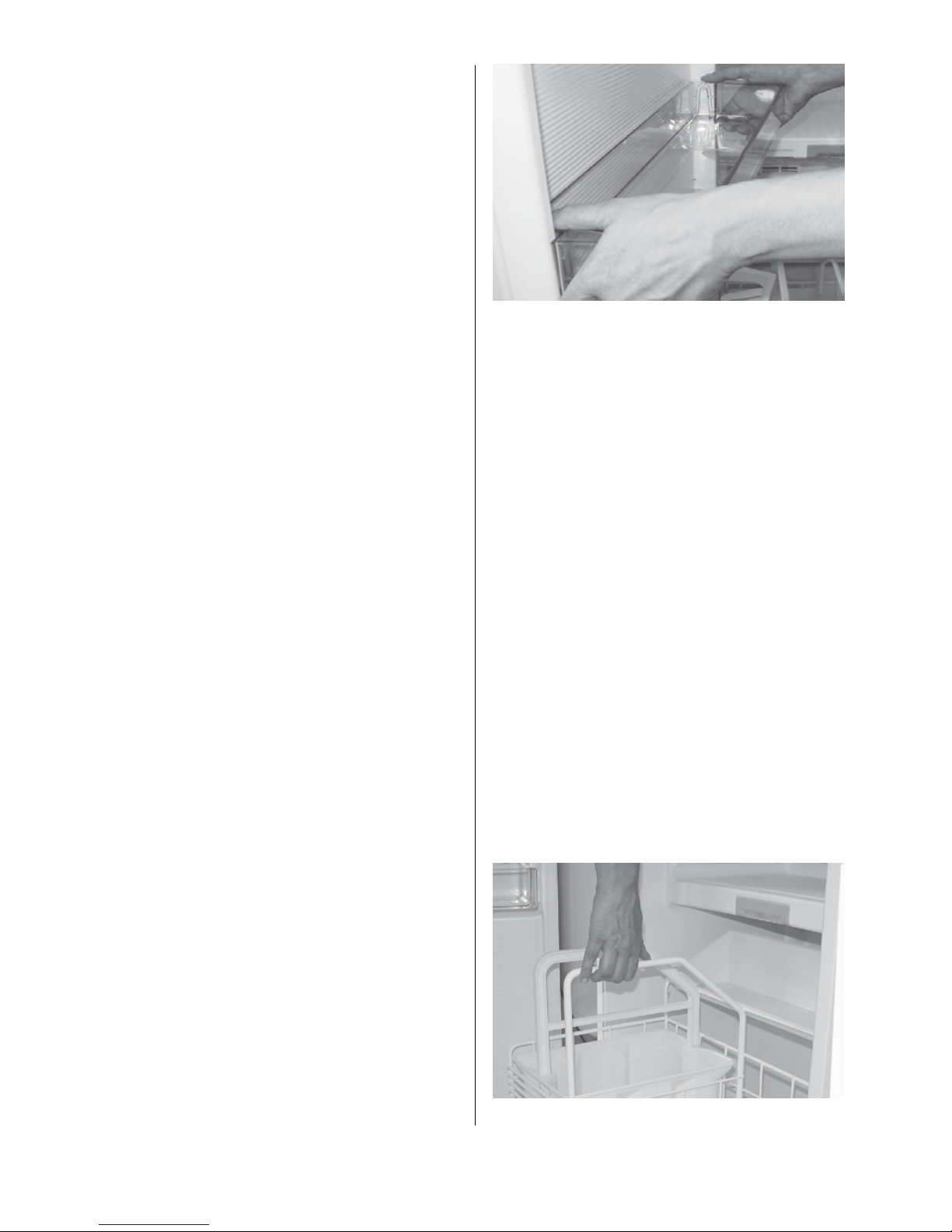

Die Einhängeschalen (Bild 1) in der Innen-
tür sind leicht verstellbar und bieten Ihnen
die Möglichkeit einer individuellen Eintei-
lung. Verstellen der Einhängeschalen und
Flaschenhalter: zuerst nach oben drücken
und herausziehen, gewünschte Höhe ein-
stellen und in umgekehrter Reihenfolge
einsetzen. Beachten Sie, dass der Deckel
zur obersten Einhängeschale nicht verstell-
bar ist.
Flaschenauszug/Kellerzone
In dieser dritten Zone mit 4-5°C erhöhter
Temperatur gegenüber dem Kühlraum
bleiben die Getränke in der richtigen,
gesunden Trinktemperatur von ca. +10°C.
Korb herausnehmen: (Bild 2)
– Auszug bis zum Anschlag herausziehen.
– Korb am Bedienungsbügel ruckartig
nach oben ziehen.
Korb einsetzen:
– Korb gegenüber den Scharnieren an die
Innenwand halten, dabei Korb vorne
leicht anheben.
– Korb mit der Hinterkante auf die
Kugelschienen aufsetzen und gemein-
sam bis zum Anschlag einschieben.
– Vorderteil des Korbes am Bedienungs-
bügel durch herunterdrücken einrasten.
1
2

Sonderfach

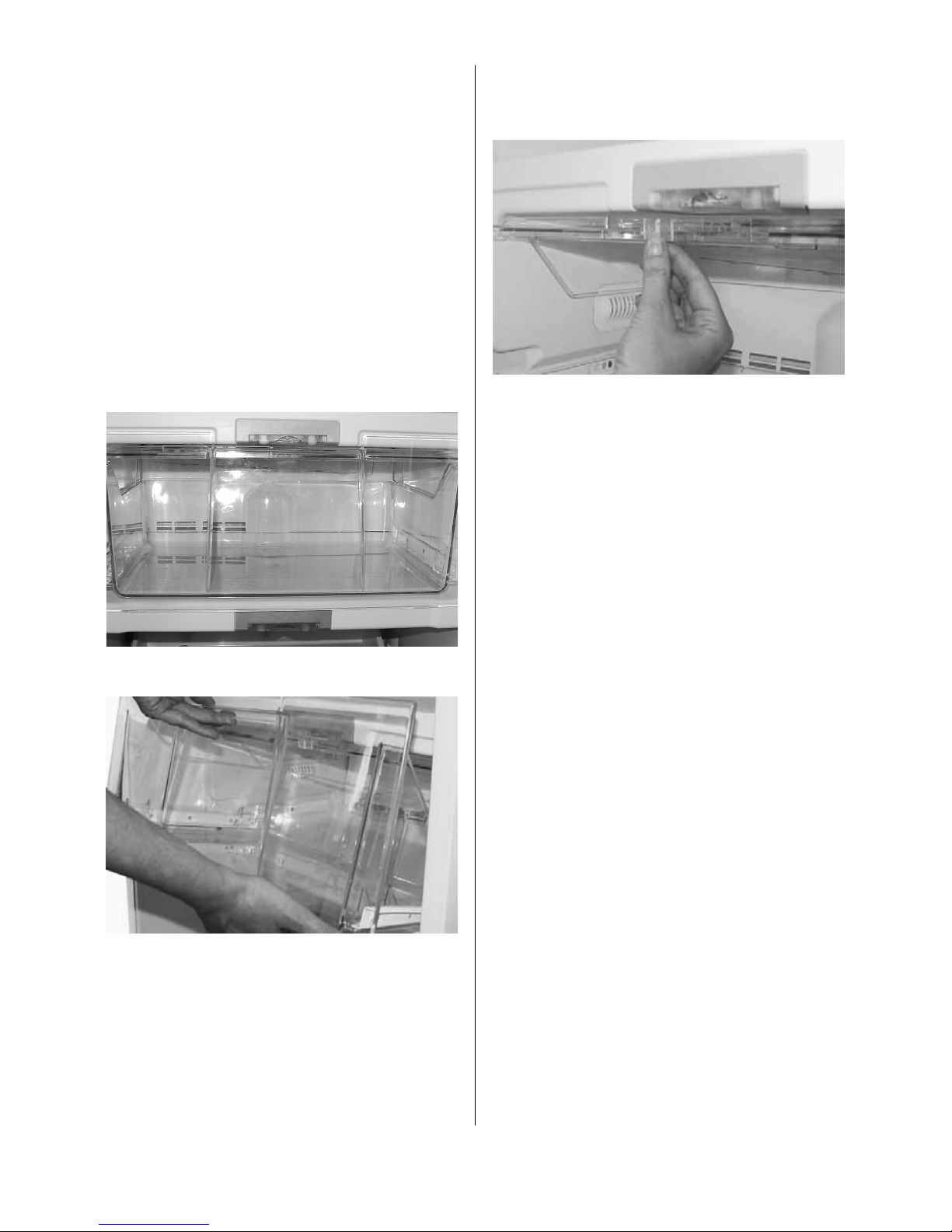

Das Sonderfach (Bild 3) ermöglicht Ihnen
eine bis zu dreimal so lange Lagerzeit für
verschiedene frische Lebensmittel wir bei
einem herkömmlichen Kühlschrank. Die
Temperatur im Sonderfach beträgt zwi-
schen 0 °C und 3 °C (bei ca. 5 °C einge-
stellter Solltemperatur)
Herausnehmen und Einsetzen des Sonder-
fachs: Sonderfach bis zum Anschlag her-
ausziehen, anheben und seitlich abdrehen
(Bild 4). Das Einsetzen des Sonderfachs
erfolgt in umgekehrter Reihenfolge.
Hinweis: (+ Bild 5)
Die Luftfeuchtigkeit lässt sich bei ausgezo-
genem Sonderfach stufenlos einstellen:
– Kleines Feuchtesymbol (links) niedrige
Luftfeuchtigkeit (ca 45%)
- Grosses Feuchtesymbol (rechts) höhere
Luftfeuchtigkeit (max. 90%)
Die Feuchtigkeit im Sonderfach ist abhän-
gig von:
– Menge und Feuchtegehalt der eingeleg-
ten Lebensmittel.
– Art der Verpackung
– Häufigkeit des Sonderfachöffnens.
Das Sonderfach eignet sich besonders zum
Einlagern von:
– Beeren, Blattsalat, Gemüse, Obst, Pilzen
etc. (Einstellung Luftfeuchtigkeit hoch,
Symbol rechts)
– Fleisch, Fisch, Geflügel, Wurst, etc.
(Einstellung Luftfeuchtigkeit niedrig,
Symbol links)
Hinweis:
Nicht ins Sonderfach gehören Kartoffeln,
Hartkäse, kälteempfindliches Gemüse wie
Auberginen, Bohnen, Gurken, Kürbisse,
Peperoni, Tomaten, Zucchini.
Alle kälteempfindlichen Südfrüchte wie Ana-
nas, Avocados, Bananen, Grapefruits, Man-
gos, Melonen, Papayas, Passionsfrüchte usw.
Diese gehören in geschlossenen Schalen in
den Kühlteil (Austrocknung wird vermie-
den).
4
5
3
8

Abtauen
Der Kühlraum und das Sonderfach tauen
vollautomatisch ab. Dabei wird das Eis,
welches sich an der Rückwand des Faches
bildet, geschmolzen. Dies geschieht ca.
ein- bis zwei mal am Tag in Abhängigkeit
der Türöffnungen. Während des Abtauens
steigt die Temperatur im Kühlraum an
damit das Eis an der Kühlraumrückwand
abgetaut werden kann. Nach dem
Abtauen wird die Temperatur wieder auf
den eingestellten Sollwert abgesenkt. Das

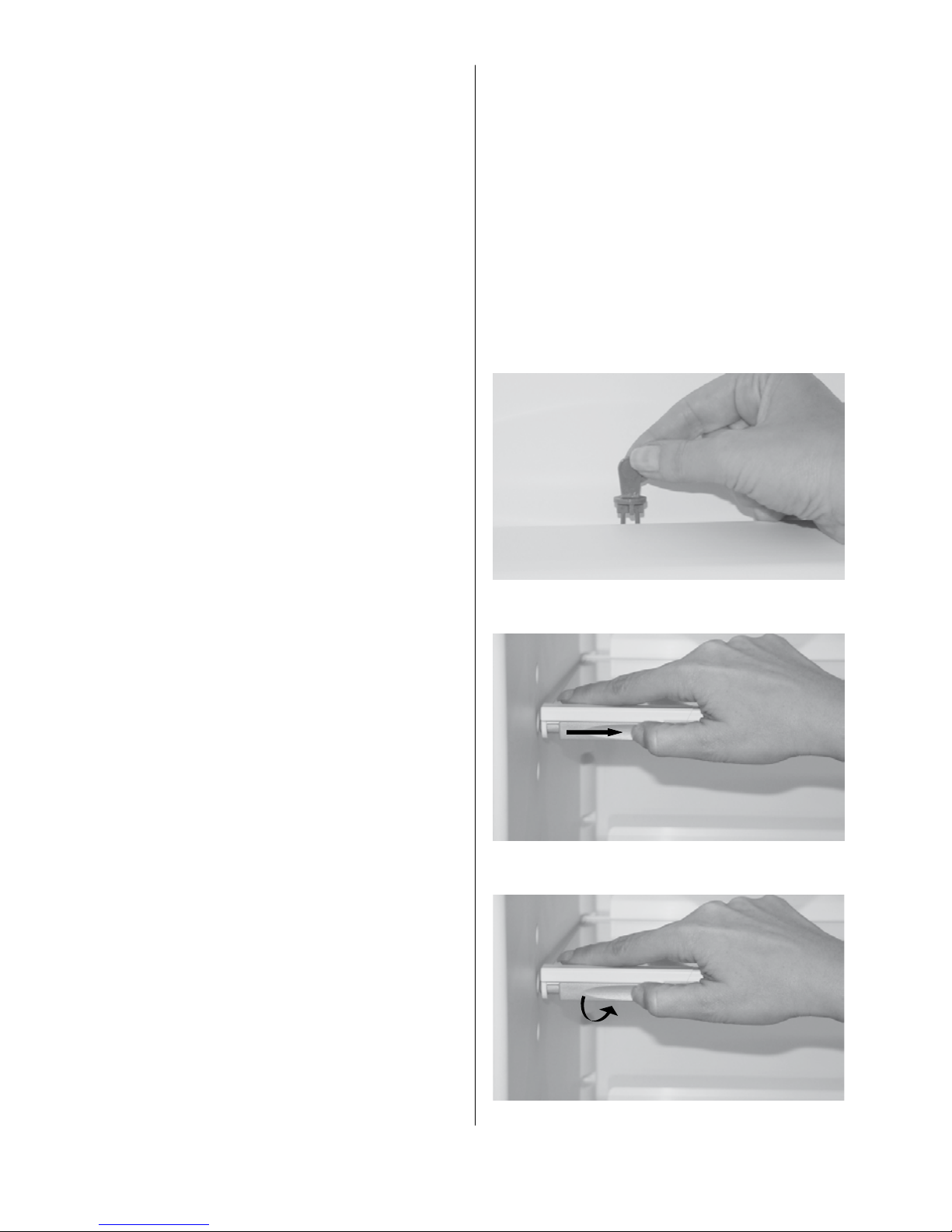

Tauwasser fliesst durch das Ablaufloch
(Bild 6) aus und verdunstet in der
Auffangschale ausserhalb des Gerätes.
Halten Sie die Sammelkanäle und die
Ablauflöcher sauber, damit das Tauwasser
ungehindert abfliessen kann.
Das Tiefkühlfach bei starker Eisbildung
abtauen. Eine dicke Eisschicht verschlech-
tert die Kälteabgabe an das Gefriergut.
Tiefkühlgut während der Abtauzeit mög-
lichst kühl und gut isoliert lagern, z.B. in
Zeitungen einpacken.
– Gerät am Haupttaster auf «off» schalten.
– Tür offen lassen.
Das Abtauen kann wesentlich beschleunigt
werden, wenn Sie ein Gefäss mit warmem
(nicht kochendem) Wasser in das Gefrier-
fach stellen.
Achtung: Verwenden Sie keine spitzen
Gegenstände um Eis oder Festgefrorenes
zu lösen. Gebrauchen Sie keine elektri-
schen Heizgeräte oder offene Flammen
zum Abtauen.
– Nach dem Abtauen Innenraum reinigen
und gut trocknen.
– Temperaturregler wieder in Position
Normal zwischen die beiden Tempe-
ratursymbole stellen. Gefriergut wieder
einbringen.
Kühlraum
Die bruchsicheren Glastablare sind individu-
ell in der Höhe verstellbar. Die beiden
Riegel seitlich ganz nach innen ziehen (Bild
7a) und zum Fixieren abwärts nach hinten
drehen (Bild 7b). Das Glastablar aus der
hinteren Führung ziehen und an gewünsch-
ter Position in umgekehrter Reihenfolge
wieder einsetzen. Halbe Abstellflächen er-
möglichen, dass hohe Gefässe stehend auf-
bewahrt werden können.
7a
7b
6
9

10
Reinigung
Für die hygienische Aufbewahrung der
Speisen den Innenraum möglichst sauber
halten. Den Innenraum von Zeit zu Zeit mit
einer milden Seifenlauge auswaschen und
nachtrocknen. Ein gelegentliches Ausrei-
ben mit Essigwasser wirkt geruchsbindend
und ist zu empfehlen. Durch Sauberhalten
der Türdichtungen kann ein Festkleben
und damit deren Beschädigung vermieden
werden. Keine scheuernden Reinigungs-
mittel oder kratzenden Lappen verwen-
den. Türdichtungen mit einer weichen
Bürste oder einem Pinsel reinigen. Bei län-
gerem Nichtgebrauch das Gerät am
Haupttaster auf «off» schalten. Gerät aus-
räumen, abtauen, reinigen und Gerätetür
sowie Gefrierabteiltür offen lassen.
– Das Bedien- und Kontrollelement nur mit
einem leicht angefeuchteten Lappen rei-
nigen.
– Darauf achten, dass möglichst kein Rei-
nigungswasser durch die Ablauföffnung
in die Verdunsterschale läuft.
– Vor Inbetriebnahme müssen das Gerät
und die Dichtungen von Gerätetür und
Gefrierabteiltür
vollkommen trocken sein.
Tipps
Bei der Benutzung des neuen Gerätes sind
folgende Punkte zu beachten:
■Das Gerät möglichst nicht in der Nähe
von Heizkörpern, Heizrohren oder Rauch -
abzügen installieren und vor direkter
Sonnenbestrahlung schützen.
■Ein neu in Betrieb genommenes Gerät
be
nötigt ca. 15 Std. (mit Lebensmittel)
bis es die nor
malen Betriebstemperatu-
ren erreicht hat.
■Gerätetür möglichst kurzzeitig geöffnet
halten. Bei Türöffnung über 2 Minuten
beginnt die Beleuchtung zu blinken.
Vergewissern Sie sich beim Schliessen,
dass die Tür überall vollständig abdich-
tet. Die selbstschliessenden Scharniere
unterstützen dies.
■Die Abkühldauer von Getränken und
anderen Lebensmittel von Raumtempera-
tur auf Kühlraumtemperatur kann bis zu
6 Stunden dauern. Je mehr warme
Speisen eingelagert
werden, um so mehr
verlängert sich diese Dauer.
■ Verstellen der Temperatureinstellung hat
keinen
Einfluss auf die Abkühlgeschwin-
digkeit, sondern nur auf das Tempera-
turniveau.
■Warmes oder gar heisses Lagergut ausser-
halb des Gerätes abkühlen lassen.
■Durch das Einlagern von feuchtigkeitsabge-
bender Lebensmittel kann es zu Kondens-
bildungen an den Glastablaren kommen.
■Die elektronische Regelung taut den
Kühlraum nur noch ungefähr einmal am
Tag ab. Eine meistens sichtbare Eisbildung
an der Rückwand im Kühlraum ist des-
halb normal.
■Achten Sie darauf, dass das Kühlgut
nicht mit der Rückwand des Kühlraumes
in Berührung kommt, damit es nicht
anfriert und beim Abtauen das Wasser
nicht in den Kühlraum abgeleitet wird.
■Beim Einordnen beachten:
– Öl und Fett nicht mit den Kunst-
stoffteilen und der Türdichtung in
Berührung bringen.
– Im Kühlraum befinden sich bei jeder
Betriebsstellung der Temperaturein-
stellung die kältesten Bereiche an der
Rückwand und über der untersten
Ablage.
Empfindliche Lebensmittel daher auf
die unterste Ablage legen.

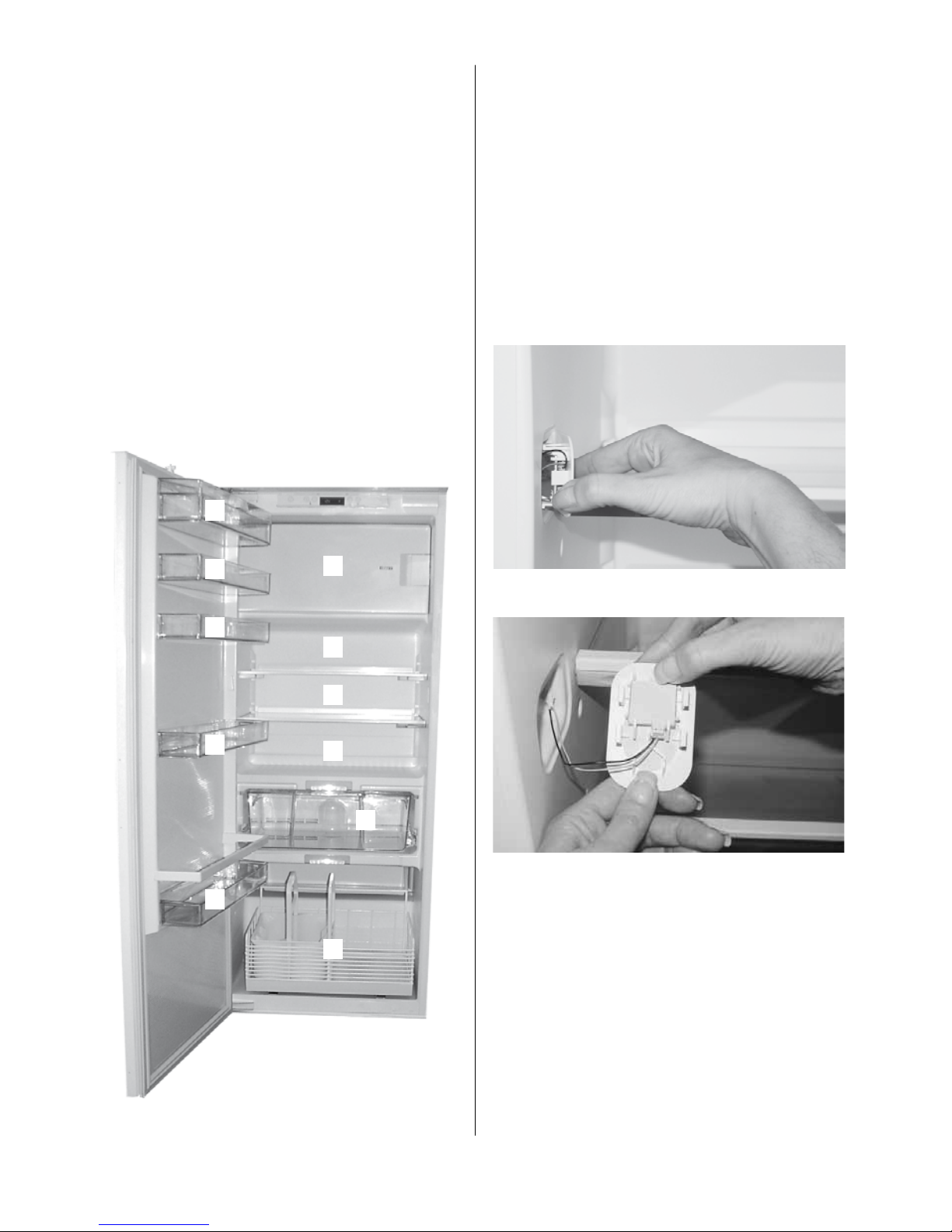

■Einordnungsbeispiel:
– Im Gefrierabteil Lebensmittel einfrie-
ren, lagern und Eis zubereiten (1).

11
– Auf den Tablaren von oben nach
unten Backwaren, fertige Speisen,
Molkereiprodukte, Fleisch- und
Wurstwaren (2).
– In den Einhängeschalen von oben
nach unten: Butter und Käse, Tuben,
kleine Dosen und Eier, grosse Flaschen
(3).
– Im Sonderfach Gemüse, Obst, Salate,
Fleisch und Fisch (4)
– Im Flaschenauszug/Kellerzone Glas-
und Büchsenkonserven, Getränke,
unempfindliches Gemüse wie z.B.
Zwiebeln, Kartoffeln, Karotten (5)
LED Beleuchtung auswechseln
Stromzufuhr unterbrechen: Stecker aus-
ziehen oder Sicherung ausschalten.
Klicken Sie die LED-Beleuchtung aus (Bild 9).
Lösen Sie die Steckverbindung zur LED-
Beleuchtung (Bild 0). Die neue LED-Beleuch-
tung bitte in umgekehrter Reihenfolge ein-
setzen.
Hinweis: Verwenden Sie bitte nur origi-
nal LED-Beleuchtungen vom Hersteller.
LED Beleuchtung oberhalb und unter-
halb des Sonderfachs
Ziehen Sie die transparente Abdeckung
nach unten (Bild ßa).
Klicken Sie die LED-Beleuchtung aus
(Bild ßb).
Lösen Sie die Steckverbindung zur LED-
Beleuchtung (Bild ßc).
9
0
4
5
1
2
2
2
3
3
3
3
3

12
Die neue LED-Beleuchtung in umgekehrter
Reihenfolge wieder einsetzen und die
transparente Abdeckung wieder einrasten.
Störungen
Das Gerät wurde vor der Auslieferung auf
einwandfreie Funktion geprüft. Im Falle
von Betriebsstörungen wenden Sie sich bit-
te an die nächstgelegene Servicestelle
unter Angaben der Modellnummer sowie
der festgestellten Mängel.Störungen kön-
nen auch durch das Ansprechen elektri-
scher Sicherungen entstehen. Der Schaden
ist leicht behoben, wenn Sie die entspre-
chende Sicherung wieder aktivieren.
Anzeige nach Stromunterbruch
Nach einem Stromunterbruch blinkt die Tem-
peraturanzeige und zeigt den Temperatur-
wert an, welcher nach dem Widereinschal-
ten gemessen wurde. Das Blinken der Tem-
peraturanzeige wird durch Betätigung einer
beliebigen Taste abgestellt und der aktuelle
Temperaturmittelwert wird angezeigt.
Fehlerfunktion
– Fehleranzeige F1 am Temperaturdisplay
links (Lufttemperatur Kühlraum) = Tempe-
ratursensor im Kühlraum defekt.
– Fehleranzeige F2 am Temperaturdisplay
rechts (Lufttemperatur Sonderfach) =
Temperatursensor im Sonderfach defekt.
– Fehleranzeige F3 am Temperaturdisplay
rechts (Verdampfertemperatur Sonder-
fach) = Temperatursensor im Sonderfach
defekt.
– Fehleranzeige F7 am Temperaturdisplay
rechts (Umgebungstemperatur) = Tempe-
ratursensor für die Raumtemperatur
defekt.
Notbetrieb
Wird ein Fühlerfehler angezeigt, so wird
der Kühlschrank im Notbetrieb, unabhän-
gig von den defekten Fühlern, zeitgesteu-
ert weiterbetrieben.
Garantie
Wir gewähren die Garantie ab Lieferdatum
des Gerätes.
Allfällige Mängel, die während dieser Zeit
trotz vorschriftsmässigem Gebrauch auf-
treten und auf einen Material- oder Fabri-
kationsfehler zurückzuführen sind, werden
im Rahmen dieser Garantie durch den
Kundendienst behoben.
ßa
ßb
ßc

13
Nicht unter Garantie fallen:
– LED-Defekte
– Bruch von Glasplatten und
Kunststoffteilen
– Defekte durch Nichtbefolgen der
Bedienungsanleitung oder unsach-
gemässen Gebrauch
– Schadenersatzansprüche, die über
unsere Garantieleistungen hinausgehen
– Geräte, welche durch Dritte repariert
wurden.
Betriebsgeräusche
Ganz normale Geräusche
Das Kühlen wird durch einen Kompressor
(Kälteaggregat) ermöglicht.
Der Kompressor pumpt das Kältemittel durc h
das Kühlsystem. Dabei entstehen Betriebs-
geräusche. Auch nach dem Ausschalten des
Kompressors sind Geräusche durch Druck-
und Temperaturunterschiede unvermeidbar.
Dieses Gerät ist nach dem neuesten Stand
der Entwicklung, mit einem leisen Kom-
pressor und einem geräuschoptimierten
Kältekreis ausgestattet.
Dennoch lassen sich bestimmte Geräusche
nicht ganz vermeiden und sind in ihrer Laut-
stärke abhängig von der Gerätegrösse und
Einbausituation.
Unmittelbar nach dem Einschalten des Kom-
pressors sind die Betriebsgeräusche am
besten hörbar.
Sie werden mit fortschreitender Betriebs-
dauer leiser.
Nicht normale Geräusche
Meist entstehen ungewöhnliche Geräusche
durch einen ungeeigneten Einbau.
Das Gerät muss waagerecht und stabil auf-
gestellt bzw. eingebaut sein.
Rohrleitungen dürfen auf keinen Fall an
einer Wand oder anderen Möbeln anste-
hen.
Auch dürfen die Rohrleitungen sich nicht
gegenseitig berühren.
In offenen Küchen oder bei in Raumteiler
eingebauten Geräten werden die norma-
len Betriebsgeräusche intensiver wahrge-
nommen. Dies ist jedoch kein Mangel son-
dern bedingt durch die Architektur.
Stichwort Ursache Bemerkung
Brummen Kälteaggregat normales Arbeitsgeräusch des Kälteaggregates,
Lautstärke abhängig von der Gerätegrösse
Surren Ventilator normales Betriebsgeräusch, durch Belüftung
Gurgeln Kältekreislauf normales Betriebgeräusch, durch Strömung des
Blubbern Kältemittels im Kältekreis
Rauschen
Zischen Kältekreislauf normales Betriebsgeräusch durch Einspritzen des
Kältemittels in den Verdampfer
Klappern Tablare, Körbe, Innenteile so anordnen, dass sie sich nicht berühren
Einhängeschalen bzw. dass sie fixiert sind.
Beladung etc.
Knacken Gehäuse Normale, temperaturbedingte Spannungsdehnungen
der Materialien z.B. Kunststoffe, Isolation
Klicken Ventil Normales Schaltgeräusch des Ventil

Einbaukühlschrank
Nische SMS 12/6 (1524 mm)
Türblätter CH
Türblätter EU
Dicke
16 – 24 mm
max. 594
Integriert CH Dekorrahmen Integriert EU
min. 50
(420)
1850 SMS-Norm
Apparat 1522
Nische 1524
12/6-Spalt
1524+ Nischenüberstand
oben und unten
min. 50
547-
0
2
Dicke
16 – 20 mm
100
120
Apparat 570
Nische 605
Apparat 545
525
555
Nische 605
Apparat 545
602
Nische 550
Apparat 548
Nische 550
Apparat 548
Nische 550
Apparat 548
Nische 560–568
100° 105° 100°
Detail A
A
Lüftungsquerschnitt
oben und unten min. 200 cm2
Bei Nischentiefen 550 werden die
Leistungsdaten des Gerätes ebenfalls
garantiert
200
430
Lüftung
Die elektrische Sicherheit (Berührungsschutz) ist durch
den Einbau sicherzustellen.
Ist der Netzstecker nach dem Aufstellen des Gerätes
nicht mehr zugänglich, so ist installationsseitig eine
Trennvorrichtung vorzusehen. Als Trennvorrichtung gel-
ten Schalter mit einer Kontaktöffnung von mindestens
3 mm, dazu gehören LS-Schalter und Sicherungen so-
wie Schütze.
14

Chère Cliente,
Cher Client,
Vous possédez un réfrigérateur moderne,
consommant donc peu de courant. Nous
vous félicitons de votre achat!
Ce réfrigérateur a été conçu et fabriqué
conformément aux directives européennes,
aux normes nationales et internationales
en vigueur. Avec l'apposition du marquage
CE, après contrôle du produit par des
organismes de contrôle agréés, le fabricant
certifie le respect des normes et directives
en vigueur relatives aux réfrigérateurs et
aux congélateurs.
Elimination de l’ancien appareil
Rendre immédiatement inutilisables les appa -
reils usagés (p.ex. couper le cordon d’ali-
mentation). Veillez, ce faisant, à ce que les
conduites de votre appareil ne soient pas
endommagées jusqu’à son transport en
un lieu où il sera éliminé dans les règles
conformes à la protection de l’environne-
ment. A cet effet, adressez-vous au service
compétent de votre commune. (Dégager
les charnières et enlever les portes afin que
des enfants en train de jouer ne s’enfer-
ment pas à l’intérieur mettant ainsi leur vie
en danger).
Elimination de l’emballage
Tous les matériaux d’emballage employés
sont compatibles avec l’environnement et
recyclables.
Instructions de sécurité et avertissements
Avant de mettre l’appareil en service, nous
vous prions de lire attentivement les
instructions figurant dans le mode d’em-
ploi et de conserver ce dernier pour un
futur utilisateur éventuel de l’appareil.
■ Mettre en sûreté électrique (protection
contre les contacts accidentels) en l’enca-
strant comme il faut.
■ N’utilisez cet appareil qu’à des usages
domestiques et comme décrit dans le
mode d’emploi.
■Cet appareil n'est pas conçu pour être
utilisé par les personnes aux capacités
physiques, sensorielles ou intellectuelles
réduites ou ne disposant pas d'expérience
et de connaissances suffisantes, sauf si
elles sont surveillées ou instruites par
une personne responsable de leur sécu-
rité quant à l'utilisation de l'appareil.
Surveiller les enfants pour s'assurer qu'ils
ne jouent pas avec l'appareil.
■Si votre l'appareil vous a été livré endom-
magé, mettez-vous immédiatement en
contact avec votre fournisseur.
■Ne pas utiliser de rallonge.
■Les réparations et autres interventions ne
doivent être réalisées que par un dépan-
neur qualifié.
■Pour le nettoyage, couper l’alimentation
électrique: sortir la fiche ou déconnecter
le fusible. Ne jamais tirer la fiche de la
prise par le câble ou avec des mains
mouillées. Toujours saisir la fiche et l’ex-
traire droite de la prise.
■Conserver les alcools concentrés unique-
ment fermés et placés debout. De plus,
ne jamais ranger de matières explosives
dans l’appareil. Risques d’explosion!
■ Cet appareil ne comporte pas de CFC et de
FC. Il contient le réfrigérant écologique
isobutane (R600a) en petites quantités.
■Lors de la manipulation de l’appareil,
toujours veiller à ce que le circuit réfri-
gérant ne soit pas endommagé. Si, cepen -
dant, le cas se présentait, éviter la pré-
sence de toute flamme vive ou sources
d’étincelles. Aérer le local où se trouve
l’appareil pendant quelques minutes.
■Un appareil ayant un circuit réfrigérant en-
dommagé ne doit pas être mis en service.
15

■En montage encastré, il faut veiller à ce
que les orifices d’admission et de sortie
d’air ne soient pas obstrués ou recou-
verts.
■Pour accélérer le dégivrage, aucun moy-
en mécanique ou artificiels autres que
ceux recommandés ne doivent être em-
ployés.
■Si l’appareil est utilisé à d’autres usages
que ceux pour lesquels il a été prévu,
manipulé ou réparé de manière impropre
et incompétente, toute responsabilité
sera déclinée en cas de dommages éven-
tuels consécutifs.
■Si le câble de raccordement de cet appa-
reil est endommagé, il doit être remplacé
par le fabricant ou son service après-vente,
ou par un technicien qualifié, pour éviter
tout danger.
■Remarque importante: ne pas utiliser
d’appareils électriques dans le comparti-
ment destiné aux produits alimentaires.
Eléments de contrôle et de commande:
Sécurité enfants:
Les touches doivent être maintenues
enfoncées au moins 3 secondes.
Acquittement de l’alarme:
N’importe quelle touche peut être utilisée
pour acquitter la fonction d’alarme.
1Interrupteur principal MARCHE/ARRÊT:
2Augmenter la température du réfrigéra-
teur (jusqu’à 9 °C au maximum):
Au bout de 3 secondes, l’affichage de la
température se met à clignoter et indi-
que la température sélectionnée.
Chaque appui sur la touche permet d’aug-
menter la température de 1 °C. Si on garde
le doigt appuyé sur la touche, la valeur
augmente automatiquement jusqu’à ce
que l’on relâche la touche ou que la valeur
5
6
7
2
3
1
4
16

maximale soit atteinte. Environ 5 secondes
après que la touche a été relâchée, l’affich-
age cesse de clignoter et la température
moyenne actuelle est à nouveau affichée.
3Abaissement de la température
du réfrigérateur
(jusqu’à 3 °C au minimum):
Au bout de 3 secondes, l’affichage de la
température se met à clignoter et indi-
que la température sélectionnée. Chaque
appui sur la touche permet de réduire la
température de 1 °C. Si on garde le doigt
appuyé sur la touche, la valeur diminue
automatiquement jusqu’à ce que l’on
relâche la touche ou que la valeur mini-
male soit atteinte. Environ 5 secondes
après que la touche a été relâchée, l’af-
fichage cesse de clignoter et la tempéra-
ture moyenne actuelle est à nouveau
affichée.
4Affichage de la température du
réfrigérateur:
La température affichée est une moyenne
sur 2 heures qui peut parfois s’écarter de
la valeur de consigne réglée, notamment
après un dégivrage ou une ouverture
prolongée de la porte. L’affichage indi-
que LO si la température est inférieure à
–5 °C et HI si elle dépasse +20 °C.
5Affichage de fonctionnement pour le
compartiment spécial:
Lorsque le symbole de la carotte s’affi-
che, cela signifie que le compartiment
spécial est en fonctionnement. Les
températures de stockage idéales dans
ce compartiment spécial se situent dans
la plage de valeurs théoriques comprise
entre 2 et 6. Lorsque les valeurs théori-
ques sont réglées sur une température
plus élevée, la température dans le com-
partiment spécial va alors monter au-
delà de 3°C. Lorsque le symbole cligno-
te, la température dans le compartiment
spécial est trop élevée ou trop basse.
Ceci peut être la conséquence de temps
d’utilisation plus longs, d’une porte mal
fermée au niveau de la chambre de
refroidissement, d’une coupure de cou-
rant ou d’un réglage trop élevé de la
valeur théorique.
6Acquittement de l’alarme
Il est possible de procéder à l’acquitte-
ment de l’alarme acoustique en
appuyant sur cette touche.
7Touche de réfrigération rapide:
Le rendement frigorifique maximal est
fourni pour le réfrigérateur. L’affichage
représente un ventilateur. Au bout de 24
heures, la température revient automa-
tiquement à la valeur de consigne initia-
le. Le symbole de réfrigération rapide
s’éteint. La fonction de réfrigération
rapide peut aussi être interrompue avant
24 heures en appuyant à nouveau sur la
touche. Après la fin de la réfrigération
rapide, le réfrigérateur dégivre automa-
tiquement.
Alerte d’ouverture de la porte du
réfrigérateur
Au bout de 2 minutes, la DEL clignote à
intervalles de 15 secondes. Réinitialisation
par n’importe quelle touche.
Au bout de 3 minutes, la DEL clignote à
intervalles de 5 secondes. Réinitialisation
par n’importe quelle touche.
Au bout de 4 minutes, la DEL clignote 1
fois par seconde. Réinitialisation par n’im-
porte quelle touche.
Au bout de 10 minutes, alarme sonore.
Réinitialisation par la touche d’acquitte-
ment de l’alarme. Durée 3 minutes, répéti-
tion après 30 minutes.
Si la porte du congélateur reste ouverte
pendant plus de 10 minutes, une alarme
17

18
sonore se déclenche jusqu’à ce que la por-
te soit refermée ou que l’alarme soit neu-
tralisée en appuyant sur une touche.
Alarme de température
Une alarme sonore se déclenche si la tempé-
rature dans le réfrigérateur dépasse la
valeur réglée de 10 °C ou si la température
moyenne dans le congélateur est supérieu-
re à -9 °C. L’alarme de température peut
être désactivée en appuyant sur n’importe
quelle touche.
Congélation
■Seules des aliments fraîches conviennent
à la congélation.
■Pour éviter que la température des ali-
ments déjà surgelées s’éléve trop, ne
congeler que de petites quantités à la
fois et activer la touche refroidissement
rapide (voir éléments de commande et de
contrôle). La quantité maximale (2 kg)
devrait être congelée sur la clayette.
Pour congeler la quantité maximale,
activer la touche refroidissement rapide
12 h avant de mettre les aliments à con-
geler. Laisser la température en position
normale env. 5°C. Il est préférable de
n’emballer que par petites portions.
■Les aliments à congeler ne doivent pas
entrer en contact avec celles déjà sur-
gelées. Les produits alimentaires décon-
gelés ne doivent pas être recongelés, car
ils risquent de s’altérer.
Contre-porte variable
Les balconets (figure 1) de la contre-porte
sont facilement réglables et vous offrent la
possibilité d’une répartition individuelle.
Ajustage des balconets et des galeries de
maintien des bouteilles: presser d’abord
vers le haut et tirer, régler la hauteur dési-
rée et insérer dans l’ordre inverse. Noter
que le couvercle du balconet supérieur
n’est pas réglable.
Déplacement du casier à bouteilles
Dans cette troisième zone, dont la
température est de 4-5°C plus élevée que
dans le reste du compartiment réfrigérati-
on, les boissons restent à la température
correcte et saine d’environ +10°C.
Extraction du casier: (figure 2)
– Tirer le casier jusqu’à la butée.
– Tirer sur la partie avant de l’anse vers le
haut.
Mise en place du casier:
– Déplacer le casier vers la paroi intérieure
située en face des charnières tout en
soulevant légèrement l’avant.
– Placer la partie arrière du casier sur les
glissières, et le pousser jusqu’à la butée.
– Encliqueter la partie avant du casier en
appuyant sur l’anse.
1
2
