VapeOnly vPipe III User manual

Manual

9
VPIPE III HANDBUCH

①
②
③
④
⑤⑥
⑦
⑧
⑨
ANWEISUNGEN
Vielen Dank, daß Sie sich für die VapeOnly vPipe III entschieden haben.
Bitte lesen sie sich dieses Handbuch sorgfältig durch, bevor sie dieses
Gerät verwenden um einen einwandfreien Betrieb zu gewährleisten.
Wenn es irgendwelche Fragen gibt, kontaktieren Sie bitte:
[e-mail]
ANMERKUNGEN
• Unter den folgenden Bedingungen ist die Verwendung dieses
Produktes verboten:
Während der Einnahme von Medikamenten, bei Depressionen,
Herzerkrankungen, Asthma, Schwangerschaft, Stillzeit, und für
Benutzer unter 18 Jahren.
• Beachten sie die lokalen Gesetz bezüglich elektronischer Zigaretten.
• Von Kindern fernhalten, da das Gerät zerlegt werden kann,
mehrere verschluckbare Kleinteile enthält und es zu einer mögliche
Erstickungsgefahr führen kann.
• Zerlegen Sie das Gerät nicht selbst, kontaktieren Sie bitte unseren
Lieferanten oder die professionelle Kundenbetreuung bei VapeOnly.
• VapeOnly ist nicht verantwortlich für Unfälle aufgrund auslaufender
Batterie, Feuer, Explosion usw.
• Reinigen Sie das Gerät so bald wie möglich, wenn Liquid in das
Gewinde auf der Oberseite der Batterie gelangt.
PRODUKTEINFÜHRUNG
Basierend auf traditionellen Funktionen und Features von Pfeifen, bringt
die vPipe III weitere Revolutionen. Sie vermindert den Schaden für die
Gesundheit durch traditionelles Tabak rauchen sowie die negative
Wirkung von Passiv-Rauchen. Luxuriöses Design und überlegene
Technologien machen vPipe III zu einem Kunstwerk.
BESONDERE MERKMALE
• Keine Brandgefahr.
• Keine Gesundheitsschäden durch Teer, Verbrennungsprodukte oder
Passiv-Rauchen.
• 3 - 4 mal besserer Genuss mit der vPipe III als andere vergleichbare Produkte.
• Kreatives Netz LED Deckel Design inspiriert von Lautsprecherabdeckungen.
• Das technische Design der Pfeife verhindert das Auslaufen des
Liquids und bringt einen besseren Schutz für Ihre Pfeife.
• Die vPipeIII arbeitet automatisch, ohne die Verwendung irgendeines Tasters.
• Ein LED-Licht zeigt die Modi der Pfeife an.
• Die Pfeife benötigt geeignete, wiederaufladbare 18350 Lithium-
Batterien. Bitte verwenden Sie keine anderen Ladegeräte oder Akkus.
10

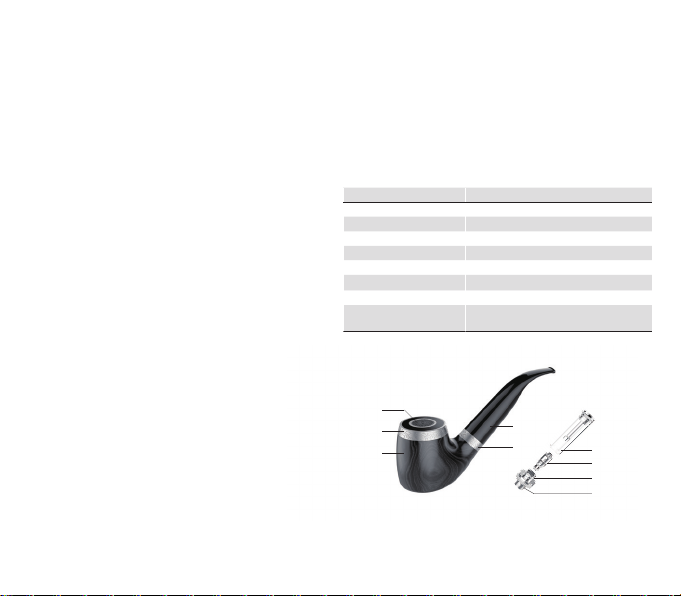

1. LED-Anzeige 2. Batteriefachdeckel 3. Batteriefach
4. Mundstück 5. Verdampfer - Einheit 6. Liquid Behälter
7. coil 8. Coil Halterung 9. Lufteinlass
• Es werden einfach zu tauschende Verdampfer und coils verwendet.
• Volle Power-Output-Methode.
PACKUNGSINHALT
• vPipe III.........................................................................................................1 Stück
• Ersatz Coil...................................................................................................1 Stück
• Ersatz Liquidbehälter1 Stück
• Ersatz Silikondichtungen ..................................................................12 Stück
• 18350 Lithiumbatterie..........................................................................2 Stück
• Ständer.........................................................................................................1 Stück
• Ladegerät ....................................................................................................1 Stück
• USB-Kabel...................................................................................................1 Stück
• Handbuch....................................................................................................1 Stück
• Garantie-Karte...........................................................................................1 Stück
TECHNISCHE DATEN
Name VPIPE III
Größe 155*100*50 mm
Spannung 3.3V-4.2V
Leistung 15W-24W
Kompatible Akkus 18350 lithium akku
Volumen ≤1.2ml
Widerstand 0.7Ω
Standby Stromverbrauch 5uA
Materialien
Rosenholz, Edelstahl, lebensmittelechter
Kunststoff, Glas, vergoldetes Messing,
Silikon
ÜBERSICHT

Schritt 4 Schrauben Sie die coil wieder in den Verdampfer
Schritt 5 Stecken Sie den Verdampfer in die Pfeife
Schritt 6 Installieren Sie das Mundstück
WECHSELN DER COIL
Schritt 1 Schrauben Sie die coil Halterung ab
Schritt 2 Schrauben sie die coil heraus
Schritt 3 Installieren Sie eine neue coil
Schritt 4 Schrauben Sie die coil Halterung auf den Verdampfer
SO WECHSELN SIE DIE BATTERIE
Wenn der Akku fast leer ist, schrauben Sie den Batteriefachdeckel
ab und nehmen den Akku heraus. Setzen Sie einen voll geladenen
Akku in das Batteriefach und achten Sie die richtige Polung des Akkus.
Schrauben Sie den Batteriefachdeckel wieder auf das Batteriefach.
AKKUS AUFLADEN
Legen Sie den leeren Akku in das Ladegerät. Bitte beachten Sie die
richtige Polung. Die Ladezeit beträgt ca. 3-4 Stunden.
11
NUTZUNGSANWEISUNG
INSTALLATION
Schritt 1 Entfernen Sie die Batteriefachabdeckung
Schritt 2 installieren Sie einen voll aufgeladenen Akku und schließen
Sie die Batteriefachabdeckung
Schritt 3 Entfernen Sie das Mundstück und ziehen den Verdampfer heraus
Schritt 4 Öffnen Sie den Verdampfer und befüllen Sie ihn mit Liquid (siehe
"Liquid einfüllen")
Schritt 5 Drehen Sie den Lufteinlaß so, daß das Ventil offen ist und bauen
Sie den Verdampfer wieder ein.
Schritt 6 Befestigen Sie das Mundstück wieder.
Anmerkung: Vor der ersten Benutzung, bitte mindestens 3 Minuten warten,
um sicher zu stellen, daß die coil vollständig mit Liquid gesättigt
ist und nicht kokelt.
LIQUID EINFÜLLEN
Schritt 1 Entfernen Sie das Mundstück und ziehen den Verdampfer heraus
Schritt 2 Halten sie den Verdampfer über Kopf und schrauben Sie die coil heraus
Schritt 3 Füllen Sie Liquid in den Tank
12
1 2 3
4 5
123
6
Offen
1
4
2
5
3
6
1
3
2
4

WARNHINWEISE
• Akku-Kontroll-Anzeige: rote LED blinkt 3 mal
• Verpolungsschutz: Wenn der Akku falsch herum installiert ist,
funktioniert das Gerät nicht um Schäden durch Kurzschluss zu
vermeiden.
• Betriebsanzeige: rote LED leuchtet
• Kurzschluss-Schutz: rote LED blinkt 4 mal
• Überhitzungsschutz Schutz: rote LED blinkt 5 mal
• Verdampferschutz: Wenn der Verdampfer länger als 10 Sekunden
arbeitet, stoppt das Gerät automatisch und die LED blinkt 10 mal
• Unterspannungssschutz: Wenn die Spannung weniger als 3,3V
beträgt, blinkt die rote LED 3 mal und das Gerät hört auf zu arbeiten.
ÜBER DAS LADEGERÄT
•Ladegerät Anforderungen und Funktionen:
1. Micro USB-DC 5V Eingang, Ladesystem für einen Akku
2. unterstützt zwei Ladeströme (500mA/1000mA).
3. das LED-Display zeigt den Ladestatus (25 % / 50 % / 75 % / 100 %).
4. Es können Lithium-Ionen-Akkus und NI-MH Akku geladen werden;
waählen Sie LiFepo4 Typen manuell.
5. es hat eine 0V Spannungs Aktivierungs Funktion.
6. es verfügt über Überlastungs-, Unterlastungssschutz, Erkennung
defekter Akkus und Verpolungsschutz.
7. das Ladeverfahren liefert konstante Spannung und Stromstärke.
8. die Stromversorgung des Ladegeräts ist 5V-1A (Micro-Stecker)
über DC.
9. die Ausgangsleistung über USB wird automatisch erkannt.

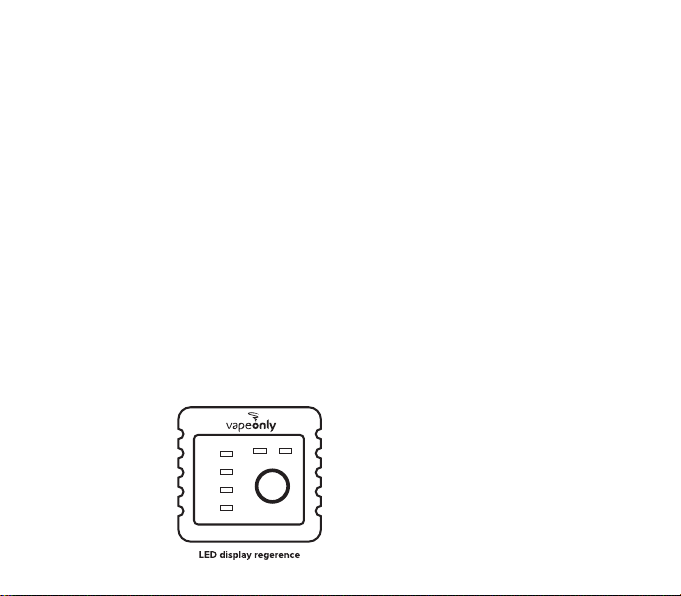

• Tasten und Funktionen
1. das Gerät verfügt über eine SELECT-Taste. Drücken dieser Taste
in jedem Zustand für 2 Sekunden, wechselt zwischen 0,5 und
1,0 A. Ein kurzes Drücken der Taste, ermöglicht die Auswahl des
Akkutyps.
2. Schließen Sie das Ladegerät
an ein 5V Netzteil an und
alle Anze igen leuchten
kurz auf. Wenn kein Akku im
Schacht ist, leuchtet die 0,5
A LED.
3. Sobald sich ein Akku im
Schacht befindet, werden
Li-Ion Akku 3.7V und NI-
MH Akku 1,2V automatiosch
erkannt. Wenn ein Li-Ion
Akku eingelegt ist, beginnt
es zu laden. Sollte die 1,2V LED leuchten, bedeutet es einen
defekten oder nicht erkannten Akku.
4. LiFepo4 Akkus 3.2V und Lithium-Ionen-Akkus 3.85V müssen
manuell ausgewählt werden. 5 Sekunden nachdem der Akku-
Typ ausgewählt ist, beginnt der Ladevorgang. Im Standardmodus
des Systems, können Sie durch kurzes drücken der SELECT-Taste
leicht den Akku-Typ überprüfen.
• Elektrische Spezifikationen
1. Eingangsleistung: Micro-USB-DC5V/1A
2. Ausgangsspannung: 4.2V±1%/5V
3. Ausgangsstrom: 500mA/1000mA
4. Konstante Aufladung, ohne Strom: < 100mA
5. externe Stromversorgung Ruhestrom: < 15.0mA
• USB Ausgang Funktionen:
1. USB-Anschluss Ausgang Leerlaufspannung: 4,90-5.30V
2. Ausgangsstrom: 1000mA
3. Ruhestrom: < 1mA
• Kompatible Batterien
Li-Ion / IMR:18650, 18490, 18350, 17670, 17500, 16340 (RCR123),
14500, 10440
• Ladegerät technische Daten
1. Größe: 113x38x32mm
2. Gewicht: 45g (ohne Batterie und Lade-Kabel)
12
100%
Li-ion
3.8V
Li-Fe
3.2V
Li-ion
3.7V
Ni-MH
1.2V
75%
0.5A 1A
50%
25%
SELECT

START ENJOYING WONDERFUL VAPING NOW!
1

①
②
③
④
⑤⑥
⑦
⑧
⑨
INSTRUCTIONS
Thank you for choosing VapeOnly vPipe III electronic cigarette. Before
using this product, please read this manual carefully to ensure correct
operation. If there are any questions, please contact:
[e-mail]
NOTES
• Under the following circumstances product use is prohibited:
Any period of medication, depression, heart disease, asthma,
pregnancy and lactation and if the user is under 18 years old.
• Please use the device according to the local law concerning
electronic cigarettes.
• Keep away from children, as the device contains several hard parts
that can be disassembled and cause a potential choking hazard.
• DO NOT disassemble the device yourself, please contact our vendor
or the professional customer service at VapeOnly.
• VapeOnly is not responsible for accidents of battery leakage,
burning, explosion etc.
• Clean it as soon as possible if the e-liquid leaks into the thread on
the top of the battery.
PRODUCT INTRODUCTION
Based on traditional pipe functions and features, vPipe III also brings
revolutions. It avoids the harm to health from the traditional tobacco and
the effect of the second hand smoking. Luxurious design and superior
technologies make vPipe III a piece of art work.
SPECIAL FEATURES
• No fire, no fire hidden danger.
• No harm from the tar to health, no second hand smoking.
• User can get 3-4 times the enjoyment from vPipe III than other similar
products.
• Creative net LED cap design inspired by speaker.
• The mechanical structure of the pipe is tactfully designed to prevent
e-liquid leaking, it brings better protection for your pipe.
• vPipeIII is automatic while vaping, it is without any button.
• A LED light shows the working modes of the pipe.
• Dedicated and rechargeable 18350 lithium batteries. Don’t use other
chargers or batteries .
• Use convenient replaceable atomizer and coil.
• Full Power Output method.
2
1. LED window 2. battery cap 3. battery compartment
4. mouthpiece 5. atomizer interface 6. e-liquid tank
7. coil 8. coil base 9. Inlet valve
PACKING LIST
• vPipe III................................................................................................................1pc
• Spare Coil...........................................................................................................1pc
• Spare Glass Tube 1pc
• Spare Silicone.............................................................................................. 12pcs
• 18350 Lithium Battery ..............................................................................2pcs
• Holder ..................................................................................................................1pc
• Charger ...............................................................................................................1pc
• USB Cable..........................................................................................................1pc
• Manual.................................................................................................................1pc
• Warranty Card..................................................................................................1pc
SPECIFICATIONS
Name VPIPE III
Size 155*100*50 mm
Voltage 3.3V-4.2V
Power 15W-24W
Compatible batteries 18350 lithium battery
Volume ≤1.2ml
Resistances 0.7Ω
Quiescent (standby) current 5uA
Materials Rosewood, stainless steel, food grade PC,
glass, chrome-plated brass, silicon
DEVICE OVERVIEW

HOW TO USE
HOW TO INSTALL
Step 1 Disconnect the battery cap.
Step 2 Install a fully charged battery and connect the battery.
Step 3 Remove the mouthpiece and disconnect the atomizer.
Step 4 Open the atomizer and fill in e liquid (see “how to fill e-liquid”).
Step 5 Rotate the air inlet valve and makesure it is open, then connect
the atomizer.
Step 6 Install the mouthpiece
Note: Before the first use, let it sit for 3 minutes to ensure that the coil
is fully saturated, so as not to be burned.
HOW TO FILL E-LIQUID
Step 1 Remove the mouthpiece and disconnect the atomizer
Step 2 Hold the atomizer upside down and unscrew the coil
Step 3 Fill the e-liquid in the tank
Step 4 Install the coil in the atomizer
Step 5 Install the atomizer in the pipe
Step 6 Install the mouthpiece
HOW TO CHANGE THE COIL
Step 1 Unscrew the coil base
Step 2 Unscrew the coil
Step 3 Install a new coil
Step 4 Screw the base on the atomizer
HOW TO CHANGE THE BATTERY
When the battery is running low, unscrew the cap and take the battery
out, and put a fully charged battery in the pipe, please notice the
positive and negative poles of the battery. Screw the cap back on the
pipe.
HOW TO CHARGE
Put the empty battery in the charger, please notice the positive and
negative poles. The charging time is 3-4 hours.
3
12
1 2 3
4 5
12 3
6
1
4
2
5
3
6
1
3
2
4
Open

WARNINGS
• Battery setting display: Red LED flashes 3 times
• Battery reverse connection protection: When the battery is installed
reversely, the device does not work to avoid the damage from short
circuit.
• Working display: Red LED lights up
• Short circuit protection: Red LED flashes 4 times
• High resistance protection: Red LED flashes 5 times
• Atomizer protection: When vaping longer than 10 seconds, the
device stops output automatically and LED flashes 10 times
• Low Voltage protection: When the voltage is lower than 3.3V, red LED
flashes 3 times and stop working.
ABOUT THE CHARGER
•Charger requirements and functions:
1. It takes Micro USB DC 5V as input, independent single groove
charging and management system.
2. It provides 2 kinds of charging current options (500mA/1000mA).
3. The LED screen shows the charging conditions (25% / 50% / 75% /
100%).
4. It can distinguish Li-ion Battery and NI-MH battery; choose LiFepo4
battery manually.
5. It has 0V voltage activating function.
6. It has over charge protection, over discharge protection, bad
battery intelligent recognition and reverse connection protection.
7. The charging method is constant current and constant voltage.
8. It takes DC input, the working power supply of the charger is 5V-
1A (Micro plug)
9. It comes with 5V - 1000mA
USB automatic recognition output function.
• Buttons and the functions
1. There is a SELECT button
on the charger, choose
the charging current, press
the SELECT button for 2
seconds to switch between
0.5A and1A in any condition.
You can press the SELECT
button slightly to choose
the battery to charge, it
enters the charging mode
when the battery type is
selected.
2. Connect the charger to 5V
power supply, all LED on the charger light up. The 0.5A LED shows
when there is no battery in the charging grooves.
3. When the charger is connected to battery, it can distinguish Li-ion
Battery 3.7V and NI-MH battery 1.2V. When it is connected to Li-
ion battery, it starts to charge after it recognize it and shows 1.2V, it
means it is a broken battery. Or when the battery type can not be
recognized, it mean it is a broken battery.
4. LiFepo4 battery 3.2V and Li-ion battery 3.85V need to be selected
manually, it enters charging mode 5 seconds after the battery type
is selected. When the system default charging, you can click the
SELECT button slightly to check the battery type.
• Electric specs
1. Input power: Micro USB DC5V/1A
2. Output voltage: 4.2V±1%/5V
3. Output current: 500mA/1000mA
4. constant charging, cut off current: <100mA
5. External power standby current: <15.0mA
• USB output functions:
1. USB port output no-load voltage: 4.90-5.30V
2. Output Current: 1000mA
3. No-load current: <1mA
• Compatible batteries
Li-ion/IMR:18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500,
10440
• Charger specs
1. Size: 113x38x32mm
2. Weight: 45g (battery and charging cable not included)
4
100%
Li-ion
3.8V
Li-Fe
3.2V
Li-ion
3.7V
Ni-MH
1.2V
75%
0.5A 1A
50%
25%
SELECT

Imported by:
InnoCigs GmbH & Co. KG | Stahltwiete 23 | 22761 Hamburg | GERMANY
E-Mail: [email protected] | Phone: +49 (0) 40 – 22 86 729 0 | Web: www.innocigs.com
DARF NICHT IN DIE HÄNDE VON KINDERN UND JUGENDLICHEN GELANGEN!
KEEP OUT OF REACH OF CHILDREN AND MINORS!
CONSERVER HORS DE LA PORTÉE DES ENFANTS ET ADOLESCENTS!
10mm
