1. 安全須知
在操作高清電視錄影機前，請細心閱讀本使用手冊，並請注意以下事
項：
清潔外殼時，請先拔出電源插頭。請不要用濕手接觸電源線。
請用不起毛的布混合少許暖水清洗。請不要使用含有苯、酒精、
汽油溶劑等化學物。
如果有不正常現象出現（冒煙、聲音異常、有異味等），請立即
停止使用，並切斷電源，拔出電源插頭。
在有雷電的情況下，請拔出電源插頭。
請不要把重物放在高清電視錄影機上，並避免劇烈碰撞。
請水平擺放高清電視錄影機，並安放在通風環境中，不要拿桌
布等物體覆蓋接收器上面的所有通風口。
請安放在遠離熱源、無直接光線的環境中，不要讓高清電視錄
影機接近火源。
請安放在遠離強磁場和強電場設備的環境中。
2. 熟悉 VD-R
2.1 瞭解功能

6 / 81
VD-R 高清硬碟錄影機可以接收多種不同類型的音視訊訊號，並具有強大
的錄影功能：
● 可以接收地面數位高清信號（DMBT－H），收看高清數碼廣播節目。
● 可以錄製高清數碼廣播節目。
● 可以接收並錄製模擬電視節目。
● 可以接收並錄製模擬視訊訊號。
2.2 遙控器
VD-R 的遙控器可以靈活的控制各種操作。為了使用戶可以儘量容易地使
用遙控器，遙控器上的三個按鍵可以通過學習控制您的電視機。
插入電池
● 水平向下推壓電池蓋前端的開啟部分，打開電池蓋。
● 將隨機的兩個 AAA 電池放入電池匣，電池的正負極與電池匣上標誌
的正負極相匹配。
● 蓋上電池蓋。
如果電池本身工作正常，而且安裝正確的話，無論您按遙控器上的任意鍵，
LED 指示燈都將閃爍。
遙控器的按鍵說明如下圖所示：

設定遙控器的學習功能
第一步：
將 VD-R 遙控器和電視遙控器放在一個平面上，距離 3 釐米，兩個遙控器
的信號發射器相互正對對方。
第二步：
按壓並保持 按鍵 2 秒鐘，直到 LED 指示燈開始點亮。
7 / 81

這時，遙控器處於學習模式。
第三步：
按壓您要設定學習的按鍵（比如 ）。LED 指示燈將緩慢閃爍。
第四步：
按壓並保持您電視機遙控器的相應按鍵（如電視機電源按鍵），直到 LED
指示燈點亮。
第五步：
請為每個學習按鍵重複第三步和第四步。
第六步：
結束後，按壓 按鍵一次退出學習模式。
2.3 機背
天線輸入
使用同軸射頻電纜將大廈天線或獨立天線連接到這個輸入端子，以便 VD-R
可以接收新的數碼地面電視廣播信號。
天線環路
如果您要保持其他設備（如您的電視機）的電視接收功能，請通過這個端
8 / 81

子將隨機的天線延長線連接到其他設備。
Input1 音視頻輸入（YPbPr/ Audio L/R）
VD-R 從這裡可以接收從其它設備輸出的高清類比音視訊訊號，並進行錄
製；
Input2 音視頻輸入
VD-R 從這裡可以接收從其它設備輸出的標清類比音視訊訊號，並進行錄
製；
乙太網端子
使用這個端子將 VD-R 連接到網路，預留配合日後可能加入的網路功能使
用
USB 端子
VD-R 可以通過 USB 端子外接存放裝置，擴展其錄製能力，並可通過 USB
進行系統軟體升級。
數位音訊輸出
VD-R 通過光纖或同軸端子，將高品質的數位音訊輸出到的環繞音響系統。
HDMI
HDMI 可以通過 HDMI 線為高清視頻和音訊提供純數碼連接，用於連接具
備 HDMI 介面高清電視機。
色差視頻輸出輸出（YPbPr）
色差視頻可以提供一條高品質的高清類比視頻連接通道，用於連接不具備
HDMI 而具有 YPbPr 介面電視機。
音訊輸出
9 / 81

複合視頻輸出
S-Video 輸出
直流電源輸入
將隨機的 100-240 伏交流電源適配器接入這個端子。在接入之前首先閱讀
“安全須知”

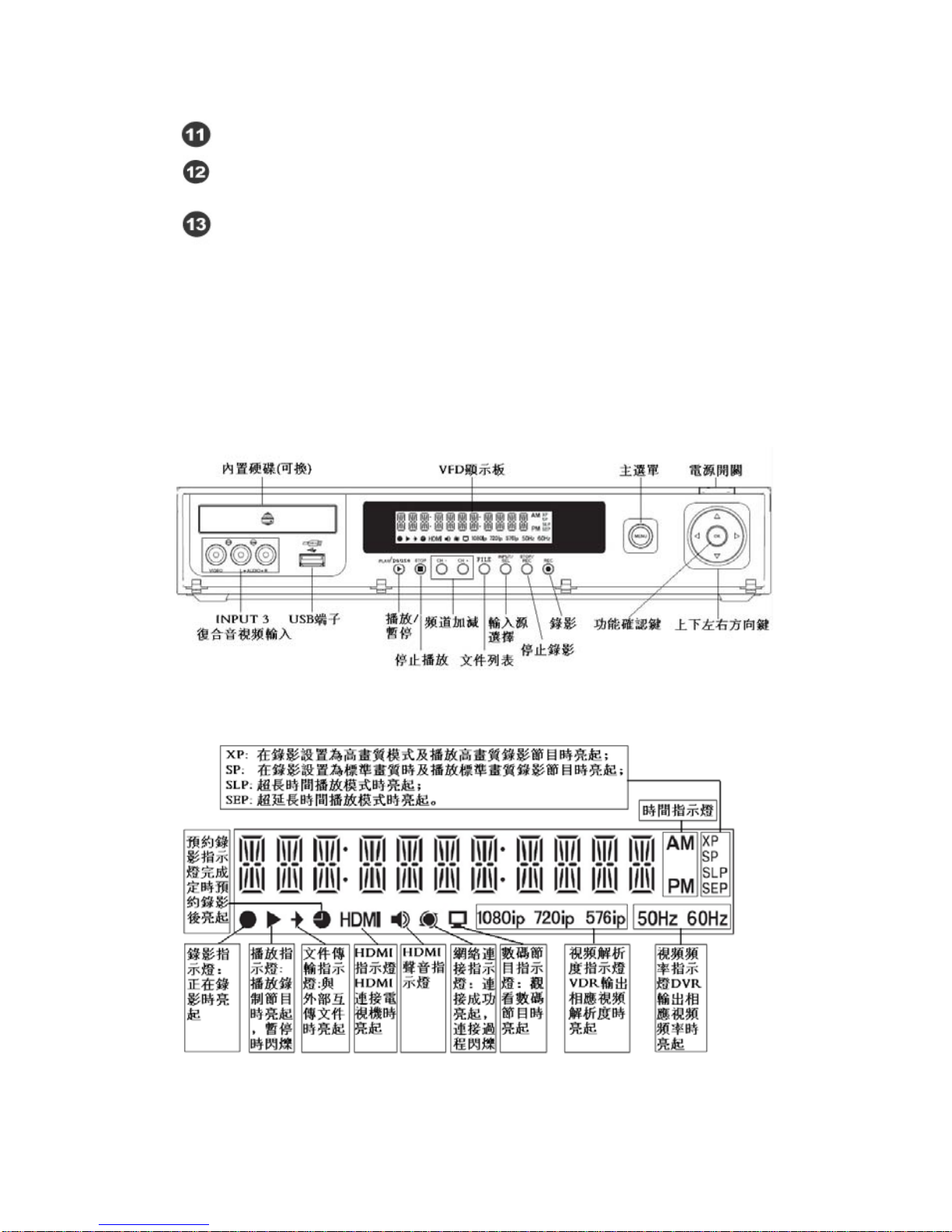

2.4 前面板顯示
10 / 81

3. 連線（安裝）說明
3.1 天線連接
3.1.1 天線連接
將天線插頭插入 VD-R 的 Ant.IN 接頭，為了能夠使接收效果達到最
好，建議您使用安裝在房頂或大廈公共天線。
3.1.2 天線環路輸出連接
VD-R 支援天線環路輸出功能，如果想保留電視機（或者其它帶有電
視調諧器的設備，如錄影機或者 DVD 錄影機）的類比電視接收功能，只
需將 VD-R 的 Loop OUT 接頭與電視機或其它設備的 Ant.IN 接頭連接即
可。為了保證收看數位電視的信號品質，我們推薦使用 VD-R 作為天線環
路的第一台設備，而將電視機作為最後一台電視機。
3.2 HDMI高清電視機連接
HDMI 是 VD-R 最高品質的輸出端子。VD-R 支援高清視頻輸出，使
用 HDMI 線，將 VD-R HDMI（含視頻及音訊）輸出端子和電視機的
HDMI 輸入端子連接即可。
11 / 81

3.3 複合視頻連接
在沒有 HDMI 和 YPbPr 端子的情況下，將 VD-R 複合視頻輸出端子
與您電視機複合視頻輸入端子連接。連接 VD-R Video/L/R 輸出端子
和電視機 Video/L/R 輸入端子即可。
3.4 S端子連接
S-Video 為類比視頻傳輸，在沒有 HDMI 端子的情況下，將 VD-R
的 S-Video 輸出端子與您電視機的 S-Video 輸入端子連接，S-Video
端子不能傳送音訊，所以需要一條單獨的連線來傳送音訊。使用
S-Video 線連接 VD-R 輸出端子和電視機 S-Video 輸入端子即可。
12 / 81

3.5 分量視頻連接
對於沒有 HDMI 端子的高清電視機，為了得到 VD-R 的高清視頻，
須使用色差視頻（YPbPr）端子，色差視頻端子不能傳送音訊，所以
需要一條單獨的連線來傳送音訊。連接 VD-R YPbPr 輸出端子和電
視機 YPbPr 輸入端子即可。
3.6 連接音訊
使用音訊線（L/R），將 VD-R 音訊輸出端子（Audio out）和電視機
音訊輸入端子連接即可。
3.7 連接擴音機
VD-R 具有同軸和光纖數碼音訊輸出，您可以從中選擇最合適的。
3.7.1 連接擴音機--同軸
使用同軸線，將 VD-R COAXIAL 輸出端子到擴音機 COAXIAL 輸
入端子連接即可。
13 / 81

3.7.2 連接擴音機--光纖
使用光纖，將 VD-R 光纖輸出端子到擴音器光纖輸入端子連接即可。
3.8 連接其它音視頻輸入源
後面板的 YPbPr、Audio IN、Video IN 為 VD-R 特有的音視頻輸入
端子，輸入端子分為兩組，左邊為分量視頻端子和音訊 L/R 為組一，
如圖：
右邊為 S-Video/V（視頻）和 L/R（音訊）為組二，如圖：
14 / 81

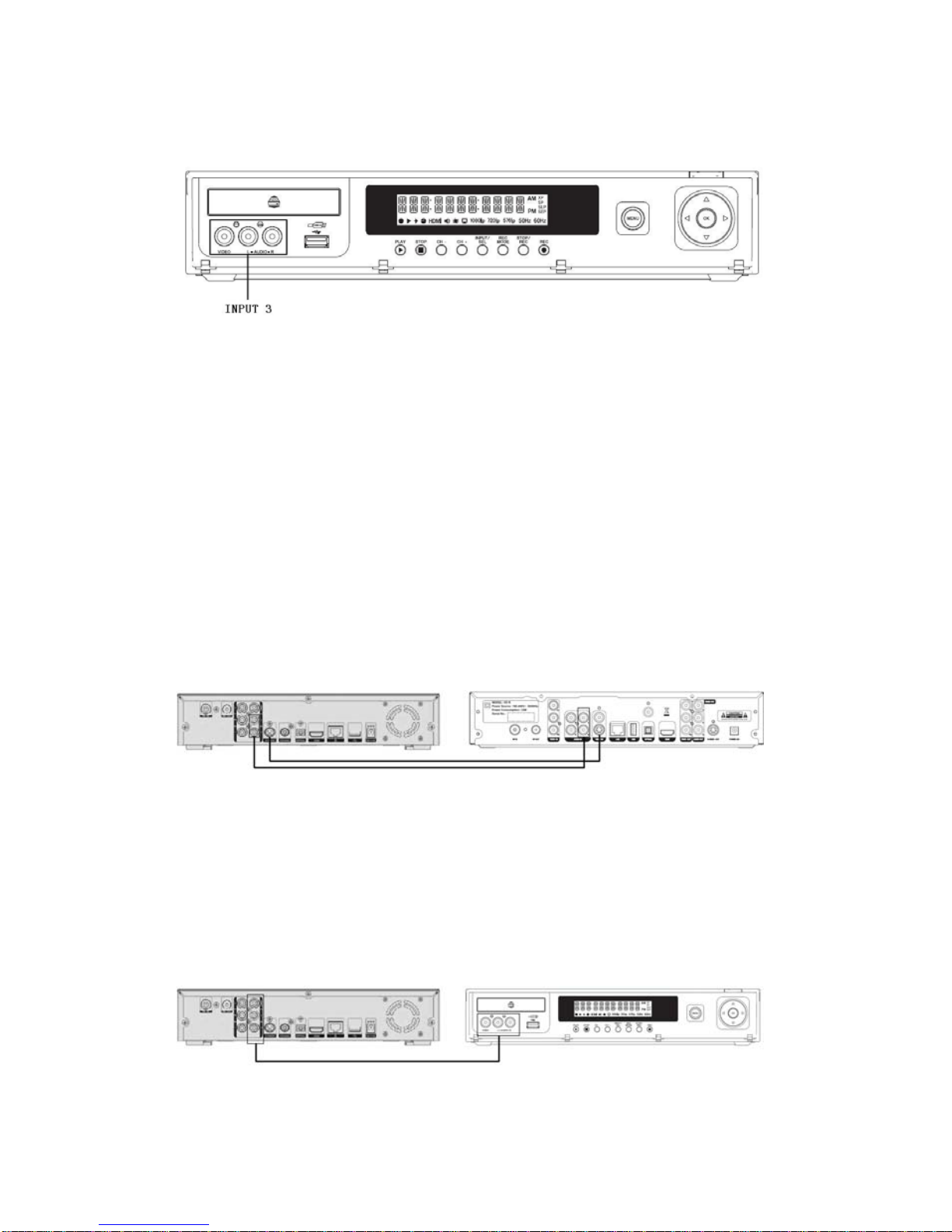

前面板為 Video（視頻）和 L/R（音訊）為組三，如圖：
如果您想要通過 VD-R 的輸入端子錄製其它設備的音視頻輸入源（比如其
它收費機頂盒），可以使用下面三種方式實現。
3.8.1 S 端子連接（組二）
連接其它設備 S-Video 輸出端子與 VD-R 輸入端子（S-V）。S - V i d e o
輸入端子不能傳送音訊，所以需要一條單獨的連線與同組 VD-R 音訊輸入
（L/R）連接來傳送音訊。
其它輸入源(機頂盒) VD-R
3.8.2 複合視頻連接（組三）
連接 VD-R 複合視頻輸入端子（V）和其它設備複合視頻輸出端子。
複合視頻端子不能傳送音訊，所以需要一條單獨的連線與同組 VD-R 音訊
輸入（L/R）連接來傳送音訊。
15 / 81

其它輸入源(機頂盒) V
D-R
3.8.3 分量視頻連接（組一）
連接色差視頻（YPbPr）輸入端子和其它設備色差視頻（YPbPr）輸
出端子。色差視頻端子不能傳送音訊，所以需要一條單獨的連線與同組
VD-R 音訊輸入（L/R）連接來傳送音訊。
其它輸入源(機頂盒) VD-R
3.9 其它設定選項

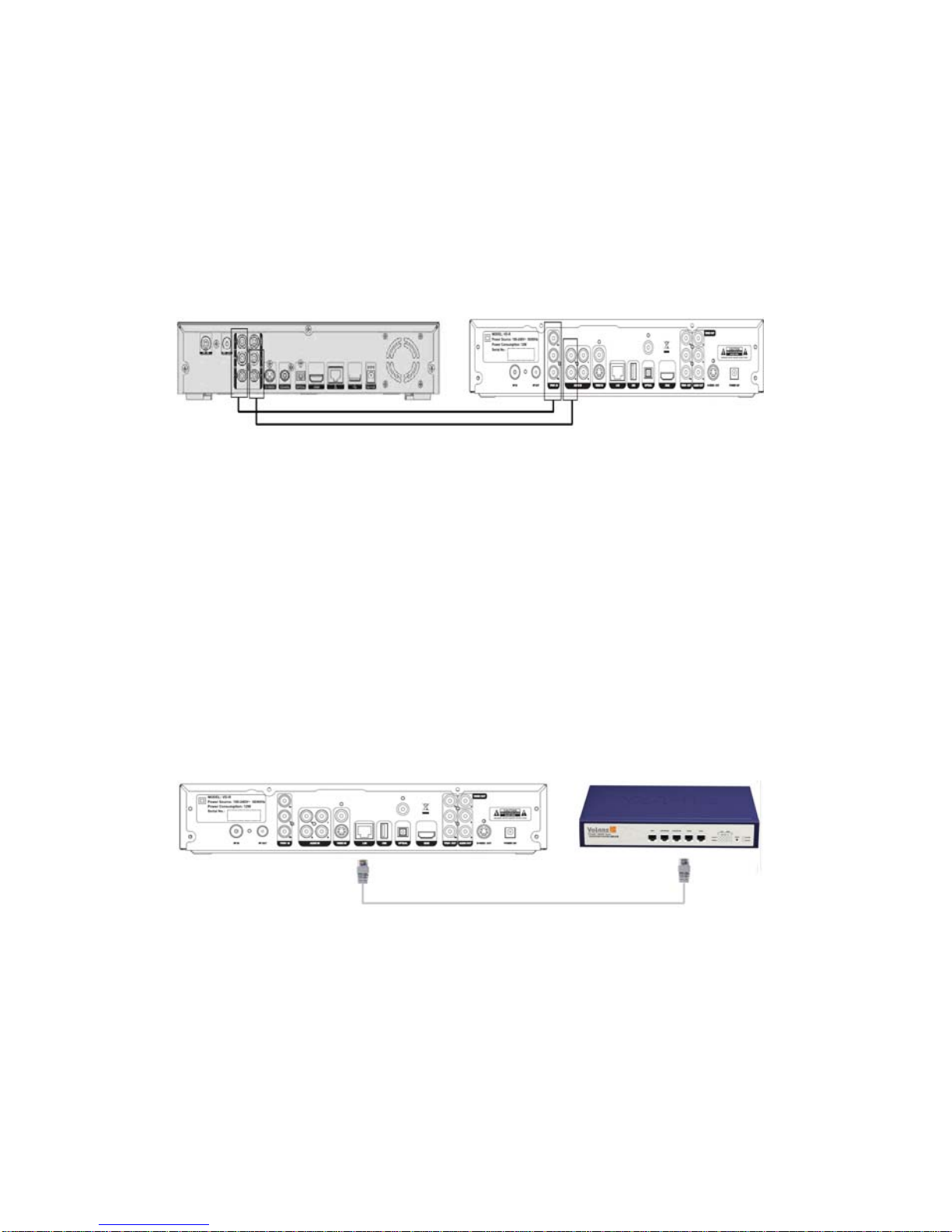

網路連接
進階 MHEG-5 互動服務廣播的某些功能可能需要互聯網連接（比如
比賽報名、投票、定購和購買等），所以您的家中需要有現成的乙太網路連
接。你只需要簡單地用一條 5 類網線連接 VD-R 的網口和交換機或路由器
網口即可。
3.10 電源連接
將電源線插入合適的電源插座，並將 12V 直流電源插頭插入 VD-R。
在所有連接工作完成之前，請關閉電源插座或者拔去 VD-R 的電源插頭。
16 / 81

4. 初始化配置
VD-R 第一次開機後需要進行簡單的配置，以便能夠正常工作，下面
是所需的配置流程
4.1 選擇語言
首先進行語言選擇，選定後，所有的介面將以所選擇的語言進行呈現
4.2 頻道搜索
設置完語言後，將進行頻道搜索，採取數碼廣播頻道自動搜索和類比
電視頻道手動搜索的方式；
首先開始搜索數碼廣播頻道，採用自動搜索的模式，對 OFTA 規範
的頻點先進行搜索，然後再掃描其它頻點；在搜索過程中，您可選擇
跳過數碼廣播搜索（例如發現已經搜索到所有的數碼頻道後，可直接
跳出）
17 / 81

完成數碼廣播搜索後，直接進行類比電視頻道的搜索，搜索從 47MHz
開始，直到搜索到第一個頻道時，將暫停下來讓您對畫質進行微調，
直到達到理想的效果；之後的搜索將改為自動進行，以加快搜索進度。
搜索到的類比頻道號從 101 開始。
搜索完成後，直接進入頻道觀看
注：搜索完成後，使用 list 顯示當前的所有頻道信息，並進行修改；
5. 功能介紹
